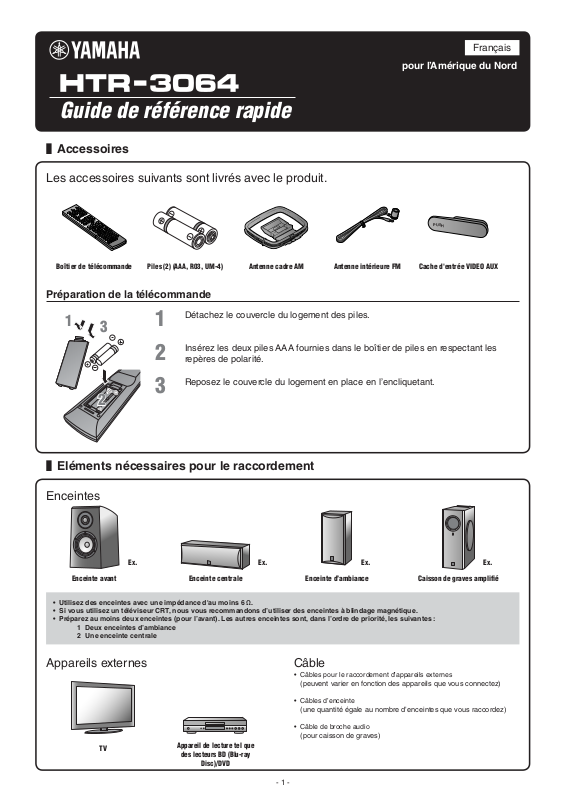

Yamaha HTR-3064 Quick Reference Guide [fr]
Guide de référence rapide
Accessoires
■
Les accessoires suivants sont livrés avec le produit.
Français
pour l’Amérique du Nord
PUSH
Boîtier de télécommande
Piles (2) (AAA, R03,
UM-4)
Antenne cadre AM
Préparation de la télécommande
1
3
3
Détachez le couvercle du logement des piles.
1
Insérez les deux piles AAA fournies dans le boîtier de piles en respectant les
2
repères de polarité.
Reposez le couvercle du logement en place en l’encliquetant.
3
2
2
Eléments nécessaires pour le raccordement
■
Enceintes
Antenne intérieure FM Cache d'entrée VIDEO AUX
Ex. Ex. Ex. Ex.
Enceinte avant
• Utilisez des enceintes avec une impédance d'au moins 6Ω.
• Si vous utilisez un téléviseur CRT, nous vous recommandons d’utiliser des enceintes à blindage magnétique.
• Préparez au moins deux enceintes (pour l’avant). Les autres enceintes sont, dans l’ordre de priorité, les suivantes:
1 Deux enceintes d’ambiance
2 Une enceinte centrale
Enceinte centrale
Enceinte d’ambiance
Appareils externes Câble
• Câbles pour le raccordement d’appareils externes
(peuvent varier en fonction des appareils que vous connectez)
• Câbles d’enceinte
(une quantité égale au nombre d’enceintes que vous raccordez)
• Câble de broche audio
(pour caisson de graves)
TV
Appareil de lecture tel que
des lecteurs BD (Blu-ray
Disc)/DVD
- 1 -
Caisson de graves amplifié
5
Raccordez et installez comme suit, la première fois que vous utilisez l’appareil.
1
2
3
4
1
1
2
3
4
Reportez-vous aux explications suivantes concernant les raccordements pour chaque numéro.
TV
3
2
Lecteur BD/DVD
(enregistreur)
4
Cet appareil
Enceinte
avant D
Enceinte
avant G
Enceinte
centrale
1
Raccordez les enceintes
1
Raccordez un téléviseur
2
d’ambiance G
Enceinte
Caisson de
graves
1
Enceinte
d’ambiance D
Raccordez l’appareil de lecture tel que des lecteurs et enregistreurs BD/DVD
3
Raccordez le câble d’alimentation et mettez l’appareil sous tension
4
Une fois le raccordement et l’installation terminés, configurez les paramètres des
enceintes
5
.
- 2 -
FRONT
KERS
1
CENTER
SURROUND
SPEAKE
F
R
ON
T
KE
RS
Raccordez les enceintes
1
Enceinte d’ambiance
D G
SUBWOOFER
Caisson
de graves
ANTENNA
FM
GND
AM
SPEAKERS
CENTER
SURROUND
Enceinte avant
D G
FRONT
Enceinte
centrale
Raccordement des enceintes avant
Attention:
• Enlevez le câble d’alimentation de cet appareil de la prise
secteur avant de raccorder les enceintes.
• En général, les câbles d’enceinte sont composés de deux
câbles isolés parallèles. Un de ces câbles est de couleur
différente ou présente une ligne tout le long du câble pour
indiquer une polarité différente. Insérez le câble de couleur
différente (ou ligné) dans la borne «+» (positive, rouge) sur
cet appareil et les enceintes, et l’autre câble dans la borne
«-» (négative, noire).
• Veillez à ce que le noyau du câble de l’enceinte ne touche rien
ou qu’il n’entre en contact avec les parties métalliques de cet
appareil. Ce contact risque d’endommager l’appareil ou les
enceintes. Si un court-circuit survient au niveau des câbles de
l’enceinte, «CHECK SP WIRES!» apparaît sur l’afficheur de la
face avant lorsque l’appareil est mis sous tension.
• Pour le raccordement d’enceintes de 6Ω, réglez l’impédance
de l’enceinte sur 6Ω avant de procéder aux raccordements.
Reportez-vous au Mode d’emploi pour plus d’informations sur
les réglages.
Raccordement des enceintes centrales /
enceintes d’ambiance
3
2
3
1
1
4
2
Abaissez la languette sur la borne de l’enceinte.
Enlevez environ 10mm d’isolation aux extrémités des
1
câbles d’enceinte et torsadez les fils nus des câbles
solidement pour empêcher les courts-circuits.
1
Insérez l’extrémité du câble de l’enceinte dans la borne.
2
Desserrez les bornes d’enceinte.
2
Soulevez la languette pour fixer le câble de l’enceinte.
3
Insérez le fil nu du câble d’enceinte dans
3
l’écartement sur le côté de la borne.
Serrez la borne.
4
Raccordement de la fiche banane
(Sauf modèles pour le Royaume-Uni,
l’Europe, l’Asie et la Corée)
Serrez la borne et insérez la fiche banane dans
l’orifice de la borne.
Raccordement du caisson de graves
Raccordez la prise d’entrée du caisson de graves
1
à la prise SUBWOOFER de l’appareil à l’aide d’un
câble à broche audio.
Réglez le volume du caisson de graves comme suit.
2
Volume: réglez le volume à environ la moitié (ou légèrement
plus bas que la moitié).
Fiche
banane
Fréquence de transition (si disponible): réglez au maximum.
CROSSOVER/
VOLUME
MIN MAX
Exemples de caisson de graves
HIGH CUT
MIN MAX
- 3 -
