Page 1

MANUEL DU PROPRIÉTAIRE

FZ1-S

3C3-28199-F0

Page 2

FAU26942

DECLARATION of CONFORMITY

We Company: MORIC CO., LTD. Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan

Hereby declare that the product:

Kind of equipment: IMMOBILIZER

Type-designation: 5SL-00

is in compliance with following norm(s) or documents:

R&TTE Directive(1999/5/EC) EN300 330-2 v1.1.1(2001-6), EN60950(2000) Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)

Place of issue: Shizuoka, Japan

Date of issue: 1 Aug. 2002

Revolution record No. Contents Date

To change contact person and integrate type-designation. 9 Jun. 2005

General manager of quality assurance div.

representative name and signature

DÉCLARATION DE CONFORMITÉ

Nous, la Société : MORIC CO., LTD. Adresse : 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japon

Déclarons par la présente, que le produit :

Type d’appareil : IMMOBILISATEUR

Type/désignation :5SL-00

est conforme aux normes ou documents suivants :

Directive R&TTE (1999/5/CE) EN300 330-2 v1.1.1 (2001-6), EN60950 (2000) Directive concernant les véhicules motorisés à deux ou trois roues (97/24/CE : Chapitre 8, EMC)

Ville : Shizuoka, Japon

Date : 1 août 2002

Journal des modifications N˚ Contenu Date

Pour changer le contact et intégrer le type et la désignation.

Directeur Général de la division Assurance Qualité

Nom et signature du mandataire

9 juin 2005

MORIC CO., LTD.

1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPAN Telephone +81-538-85-0757 Facsimile +81-538-85-0456

URL:http://www.moric-jp.com

MORIC CO., LTD.

1450-6 Mori-machi Shuchi-gun Shizuoka 437-0292 JAPON Téléphone +81-538-85-0757 Télécopie +81-538-85-0456

URL:http://www.moric-jp.com

Page 3

INTRODUCTION

FAU10100

Bienvenue dans l’univers des deux roues de Yamaha ! Le modèle FZ1-S est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine. Afin de tirer le meilleur parti de toutes les possibilités de la FZ1-S, il faut prendre le temps de lire attentivement ce manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents. Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha. L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !

Page 4

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL

Les informations particulièrement importantes sont repérées par les notations suivantes :

Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR LA SÉCURITÉ !

Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des bles-

AVERTISSEMENT

sures graves ou la mort du pilote, d’une personne se trouvant à proximité ou d’une personne inspectant ou réparant la moto.

FAU10151

ATTENTION:

N.B.:

La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom- mager la moto.

Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers travaux.

N.B.:

● Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.

● Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce

manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.

FWA10030

AVERTISSEMENT

LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO.

* Le produit et les caractéristiques peuvent être modifiés sans préavis.

Page 5

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL

FAU10200

MANUEL DU PROPRIÉTAIRE

édition, novembre 2005

Toute réimpression ou utilisation

non autorisée sans la permission écrite

de la Yamaha Motor Co., Ltd.

est formellement interdite.

FZ1-S

Imprimé au Japon

Page 6

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ ............1-1

DESCRIPTION ..................................2-1

Vue gauche .....................................2-1

Vue droite ........................................2-2

Commandes et instruments.............2-3

COMMANDES ET INSTRUMENTS ...3-1

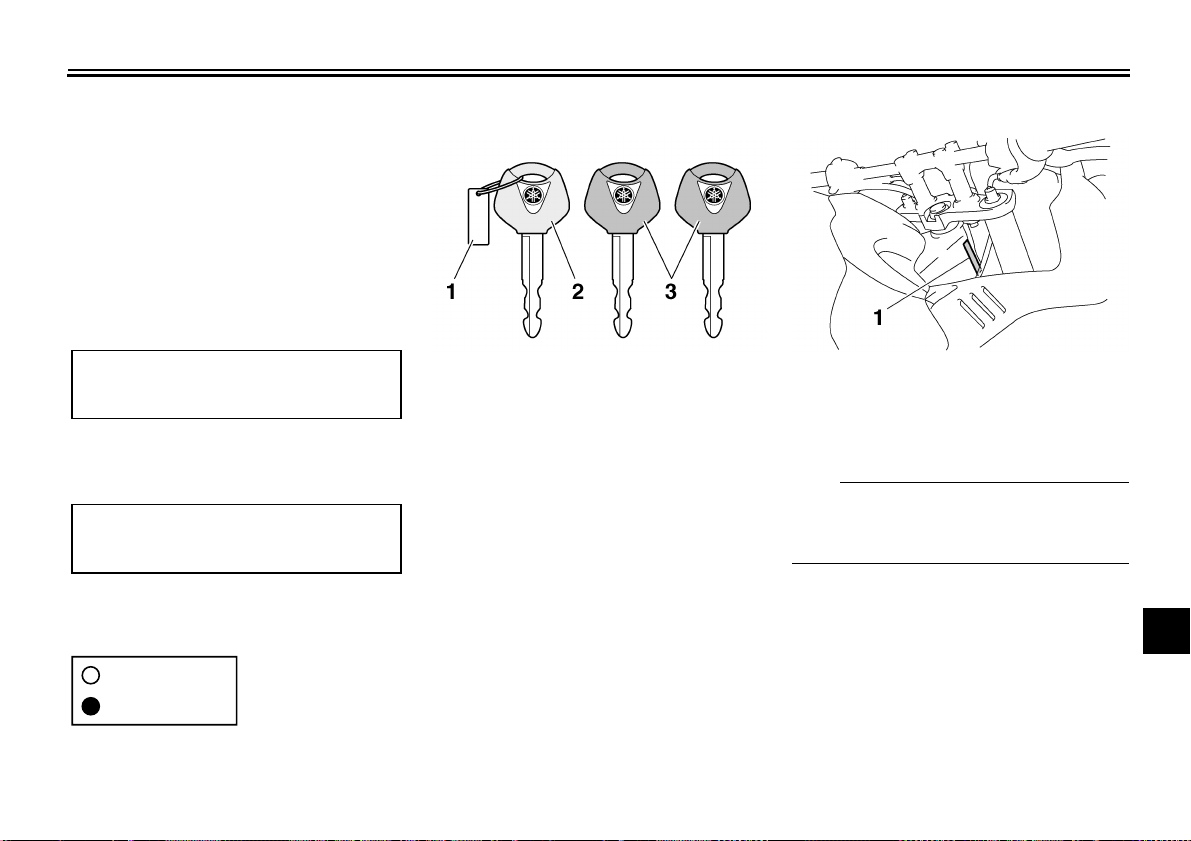

Immobilisateur antivol .....................3-1

Contacteur à clé/antivol ..................3-2

Témoins et témoins d’alerte ...........3-3

Bloc de compteurs

multifonctions ..............................3-6

Alarme antivol (en option) .............3-11

Combinés de contacteurs .............3-11

Levier d’embrayage ......................3-13

Sélecteur ......................................3-13

Levier de frein ...............................3-13

Pédale de frein .............................3-14

Bouchon de réservoir de

carburant ...................................3-14

Carburant ......................................3-15

Durite de mise à l’air/de trop-plein

du réservoir de carburant ..........3-16

Pot catalytique ..............................3-16

Selles ............................................3-16

Compartiment de rangement ........3-18

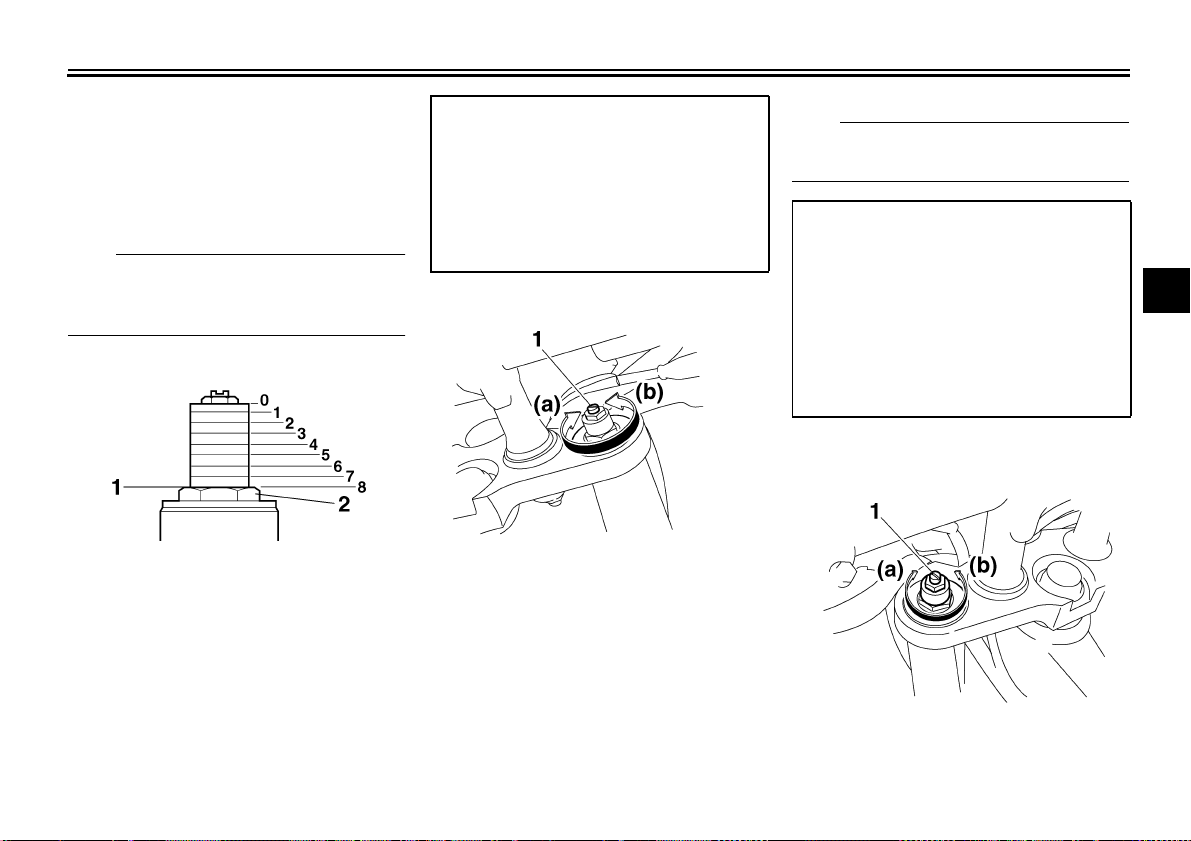

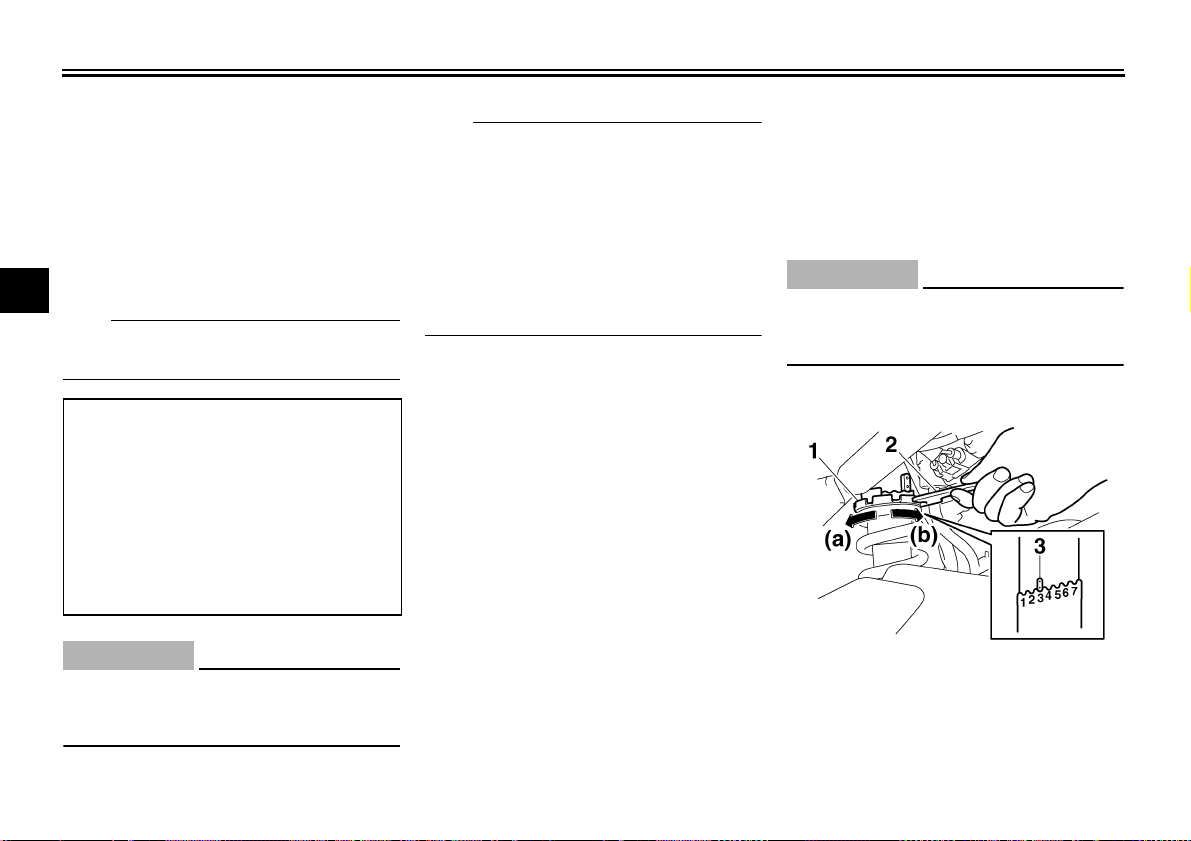

Réglage de la fourche ..................3-18

Réglage du combiné ressort-

amortisseur ...............................3-20

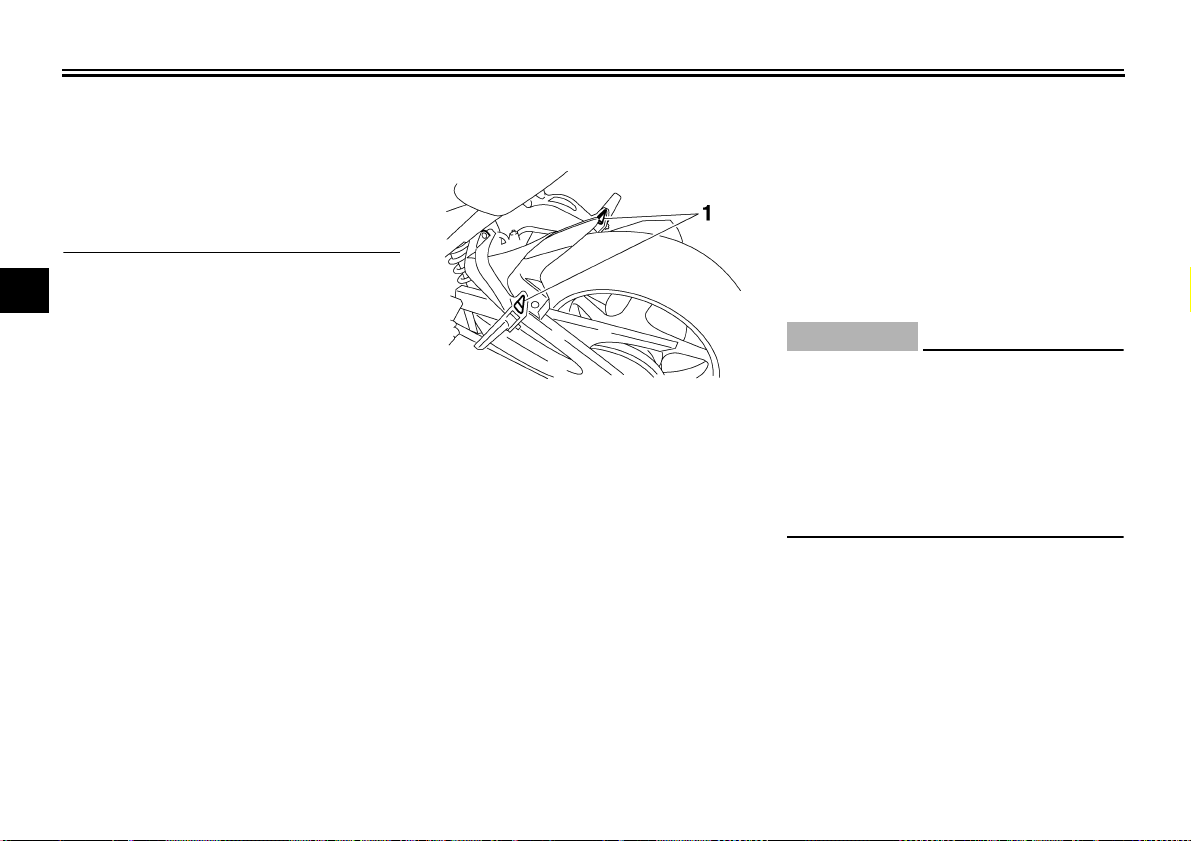

Supports de sangle de fixation

des bagages .............................3-22

Système EXUP ............................3-22

Béquille latérale ............................3-23

Coupe-circuit d’allumage ..............3-23

CONTRÔLES AVANT

UTILISATION.....................................4-1

Points à contrôler avant chaque

utilisation .....................................4-2

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE

PILOTAGE .........................................5-1

Mise en marche du moteur ............ 5-1

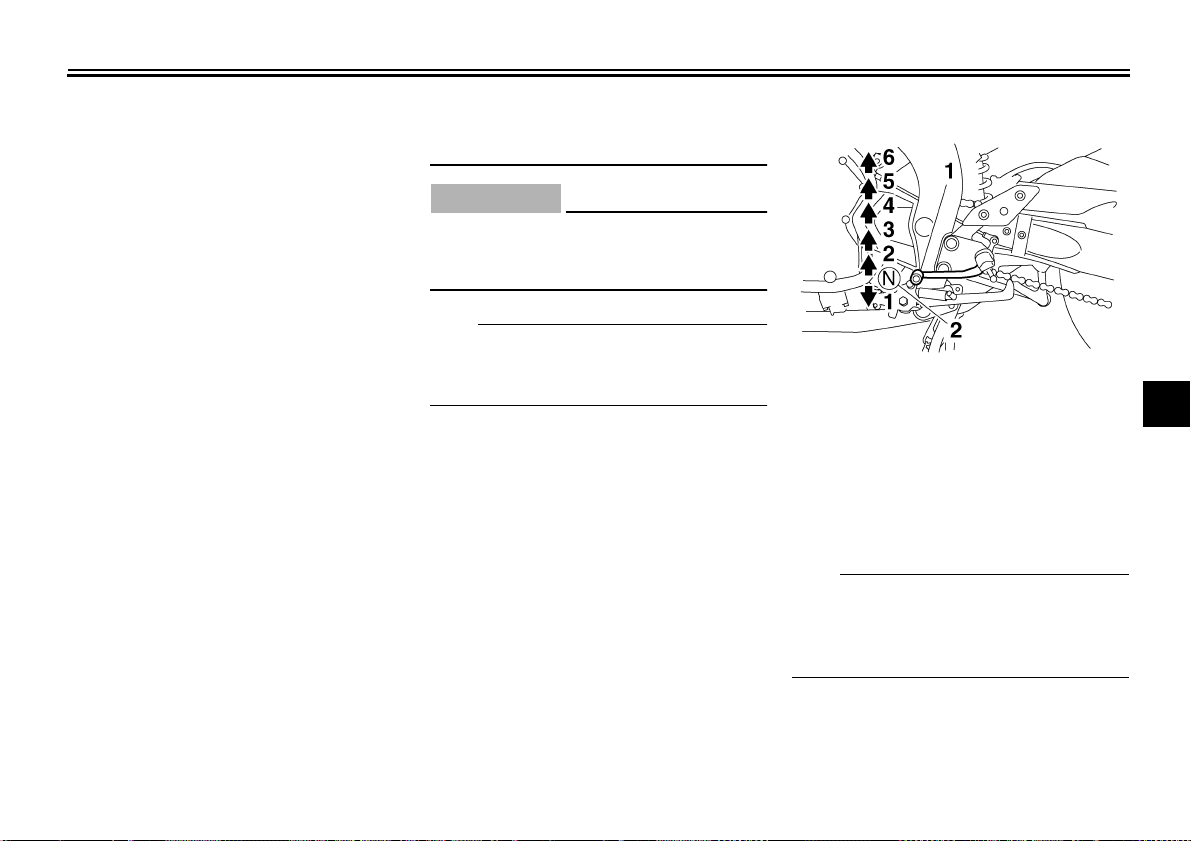

Passage des vitesses ....................5-2

Comment réduire sa

consommation de carburant .......5-3

Rodage du moteur .........................5-3

Stationnement ................................5-4

ENTRETIENS PÉRIODIQUES ET

PETITES RÉPARATIONS ................. 6-1

Trousse de réparation ....................6-1

Tableau des entretiens et

graissages périodiques ...............6-2

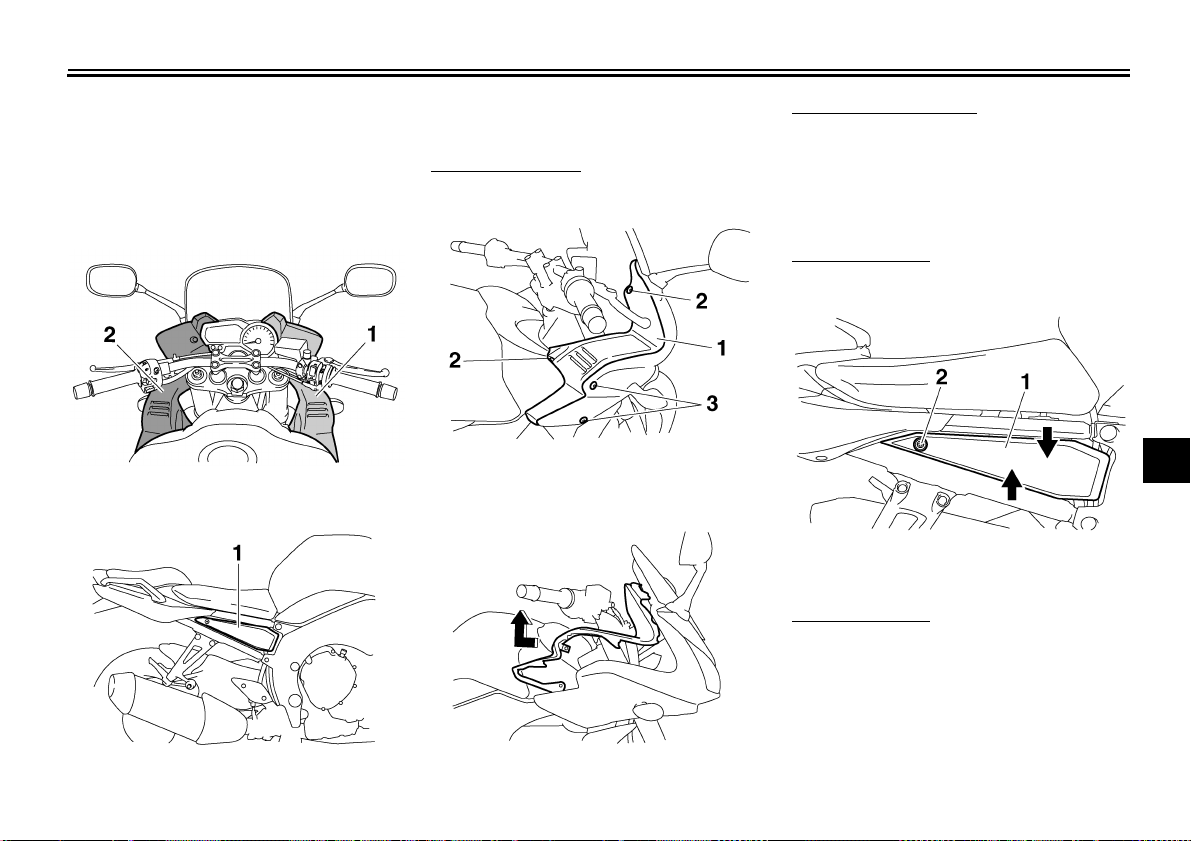

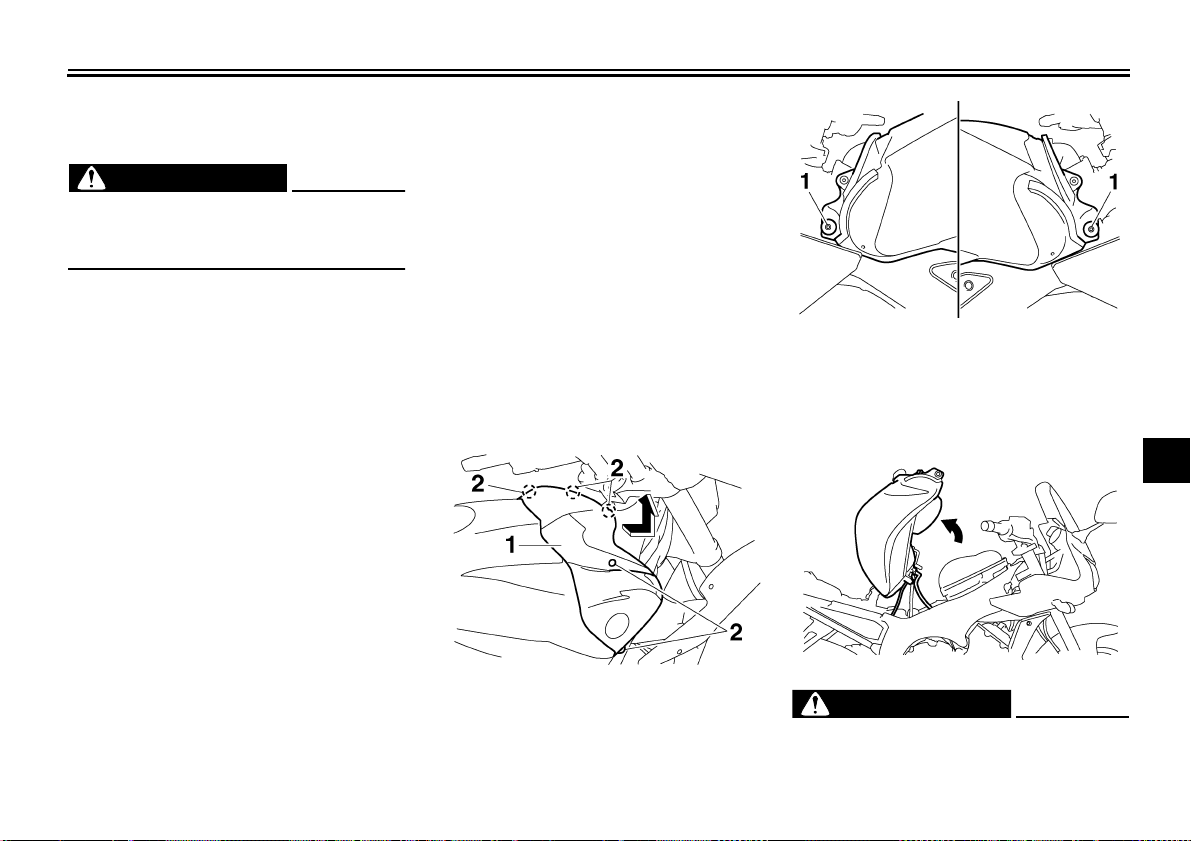

Dépose et repose des caches ........6-6

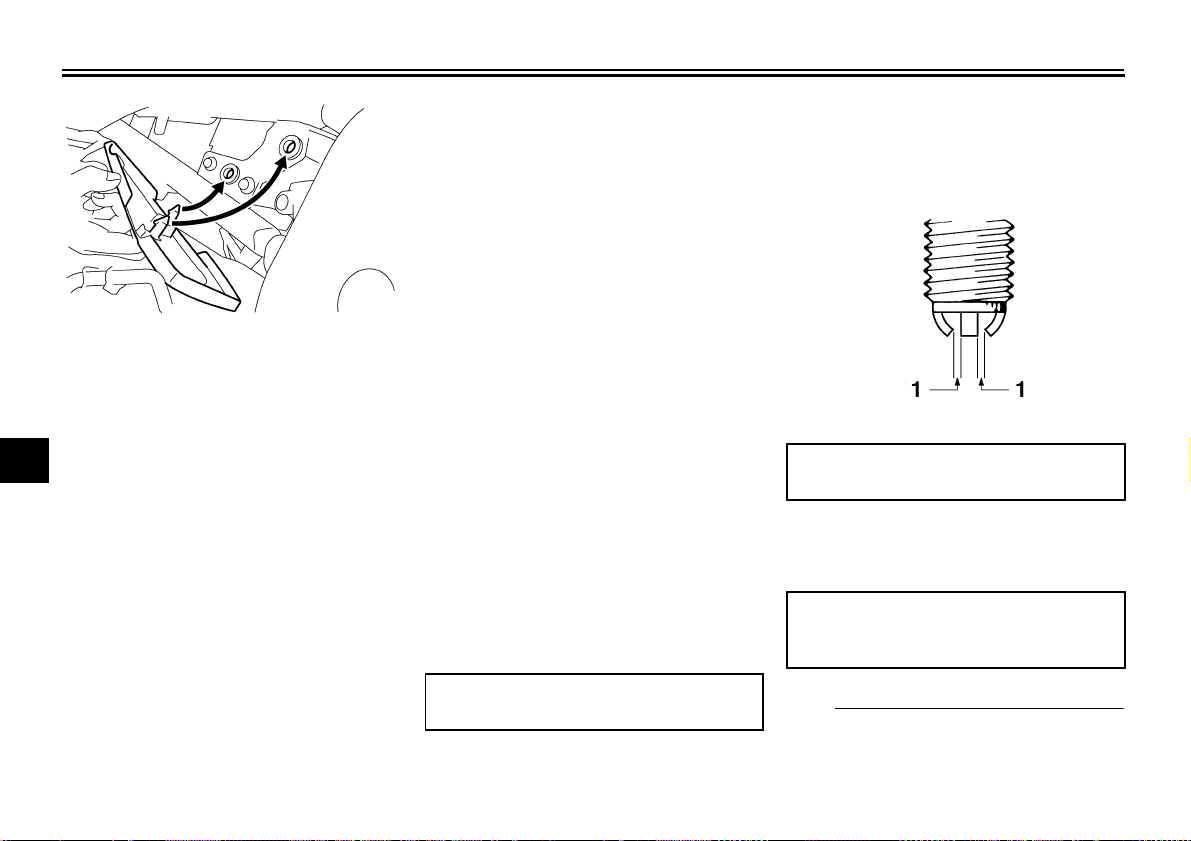

Contrôle des bougies .....................6-7

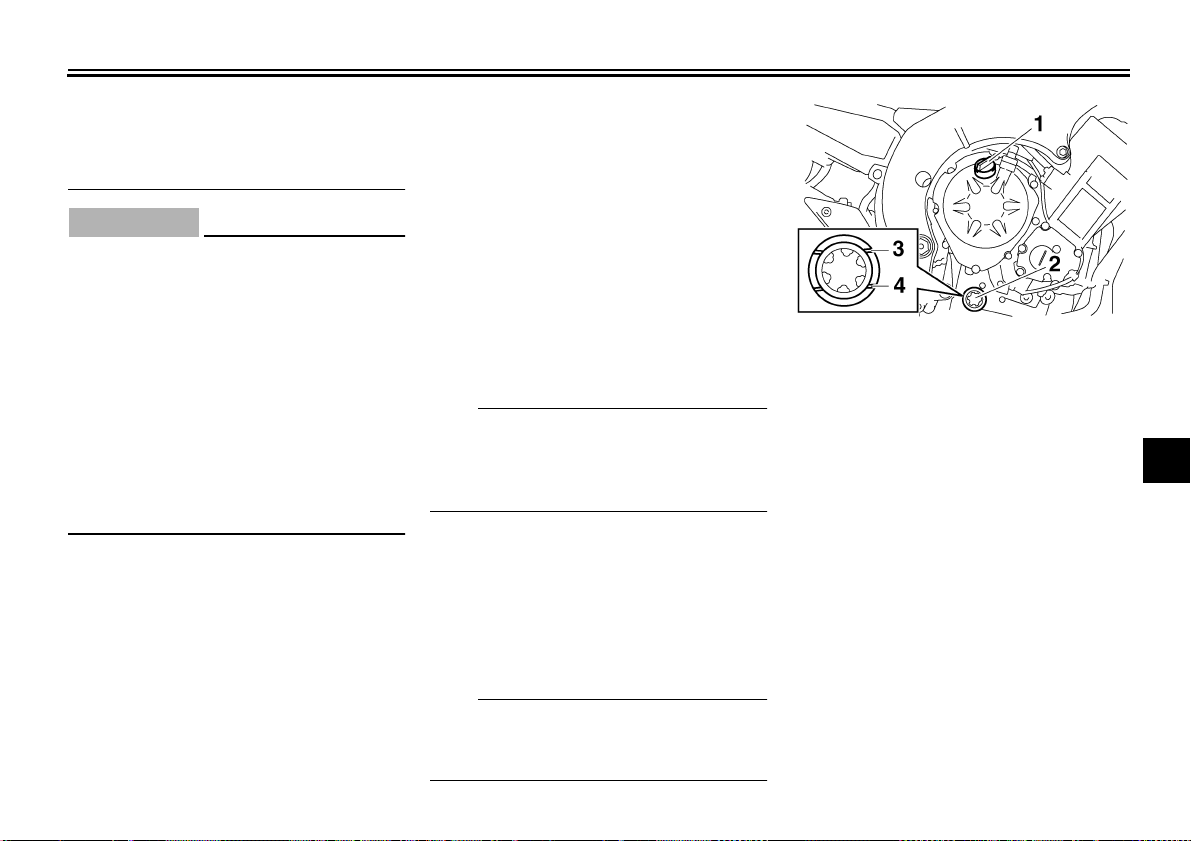

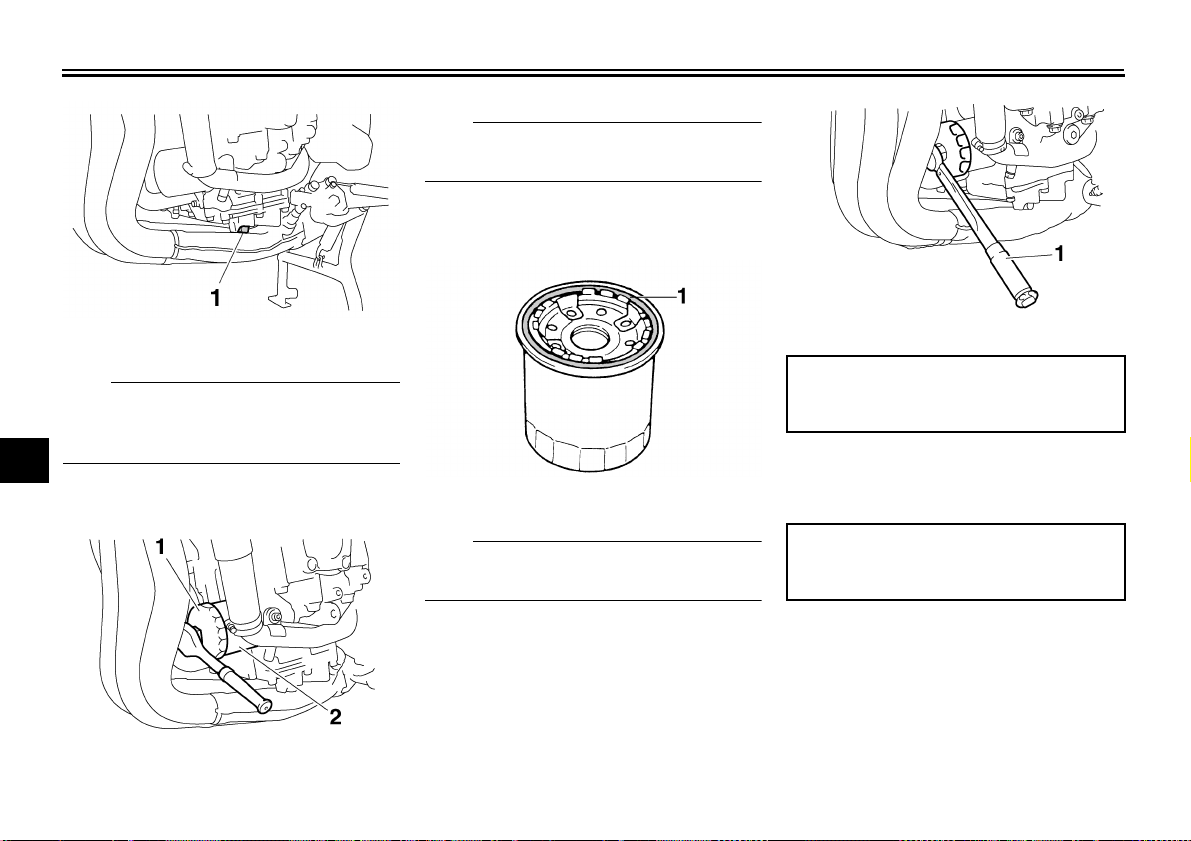

Huile moteur et cartouche du filtre à

huile ............................................6-8

Liquide de refroidissement ........... 6-10

Remplacement de l’élément du

filtre à air ................................... 6-12

Réglage du régime de ralenti du

moteur ...................................... 6-14

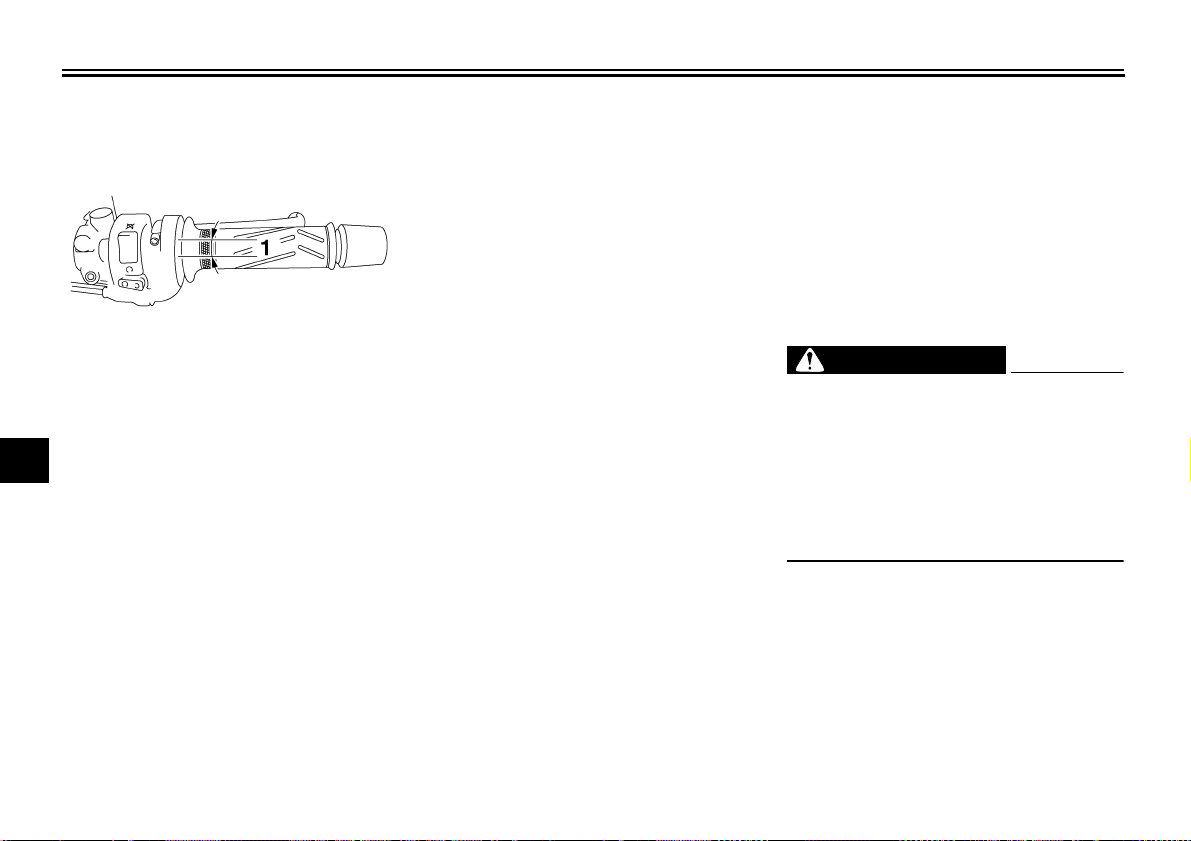

Contrôle du jeu de câble des

gaz ............................................ 6-15

Jeu des soupapes ........................ 6-15

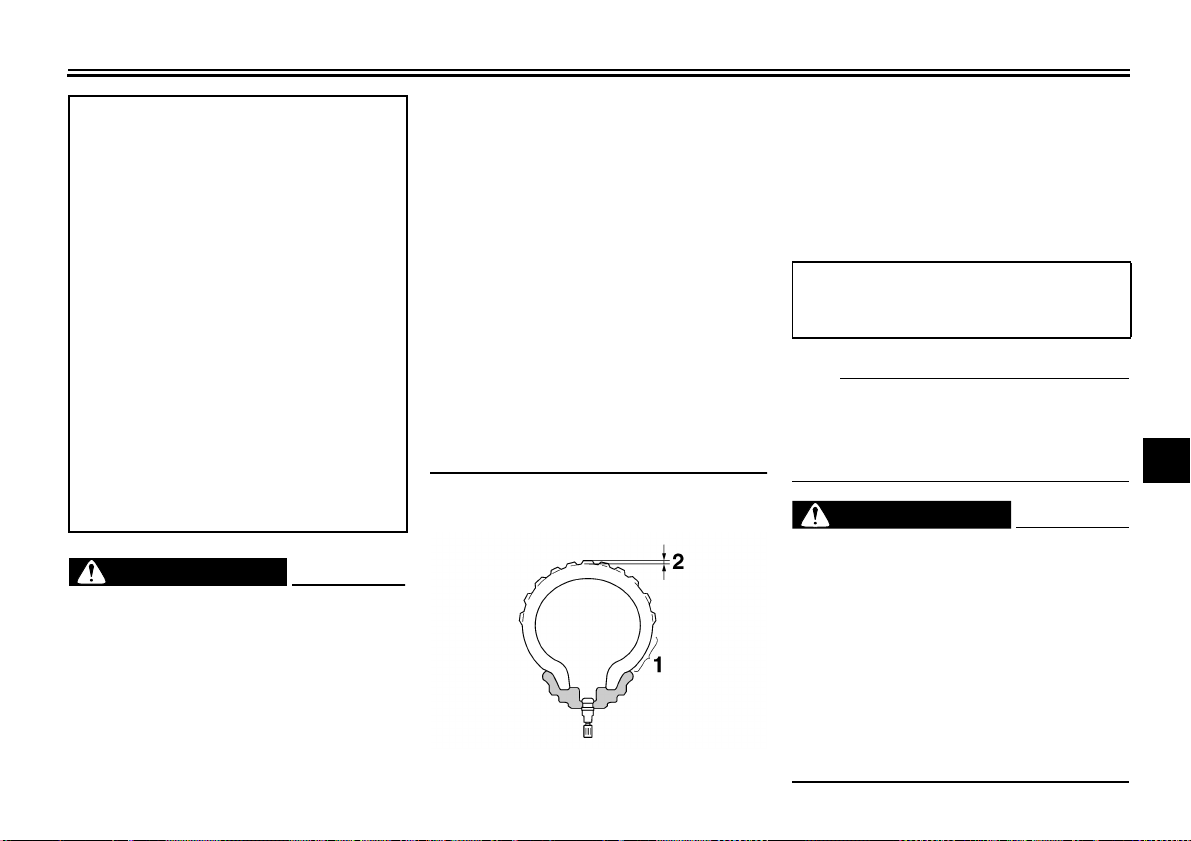

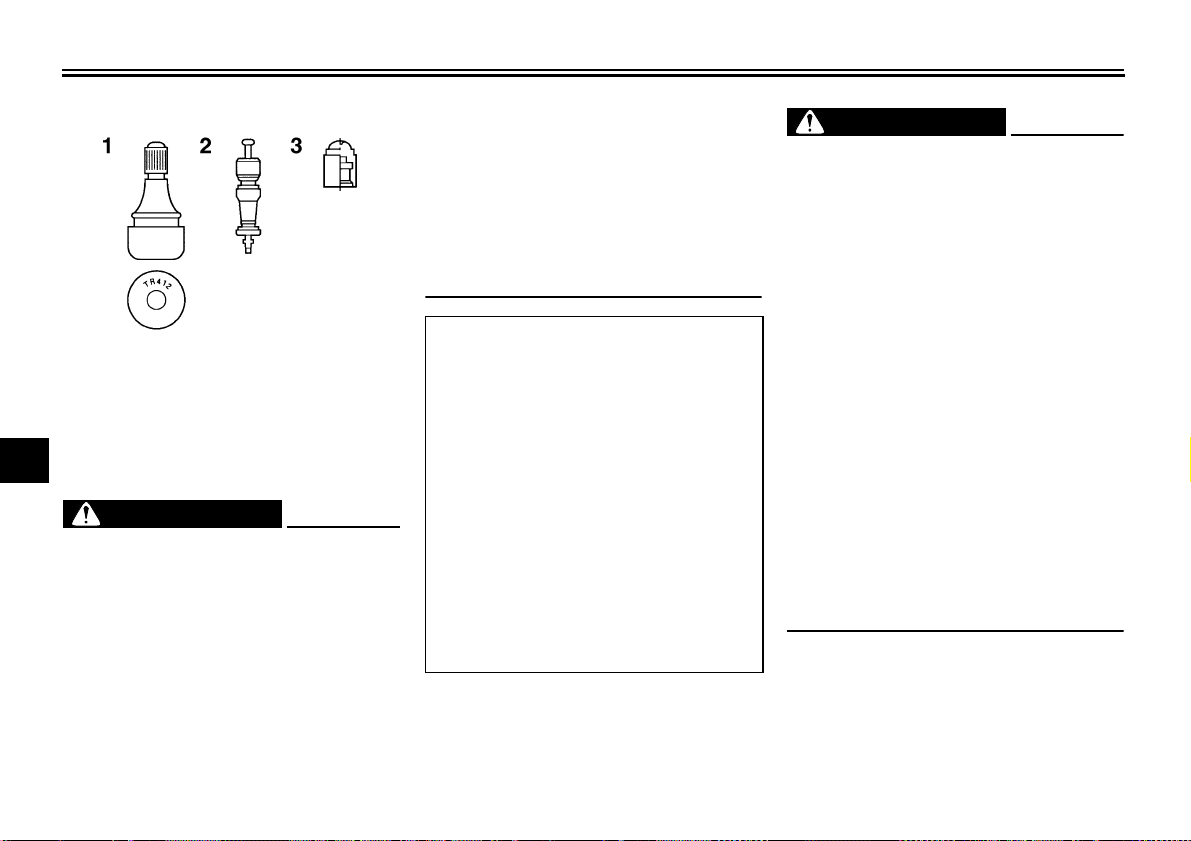

Pneus ........................................... 6-15

Roues coulées ............................. 6-18

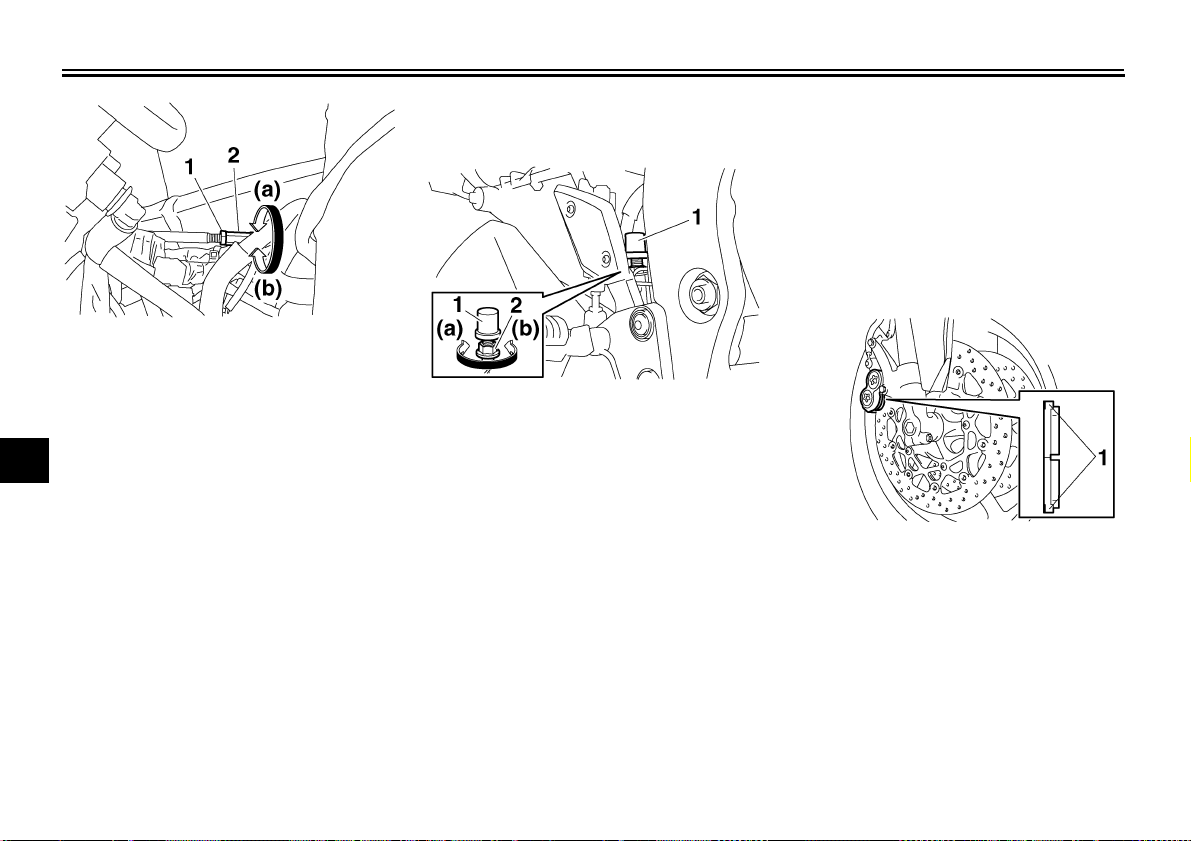

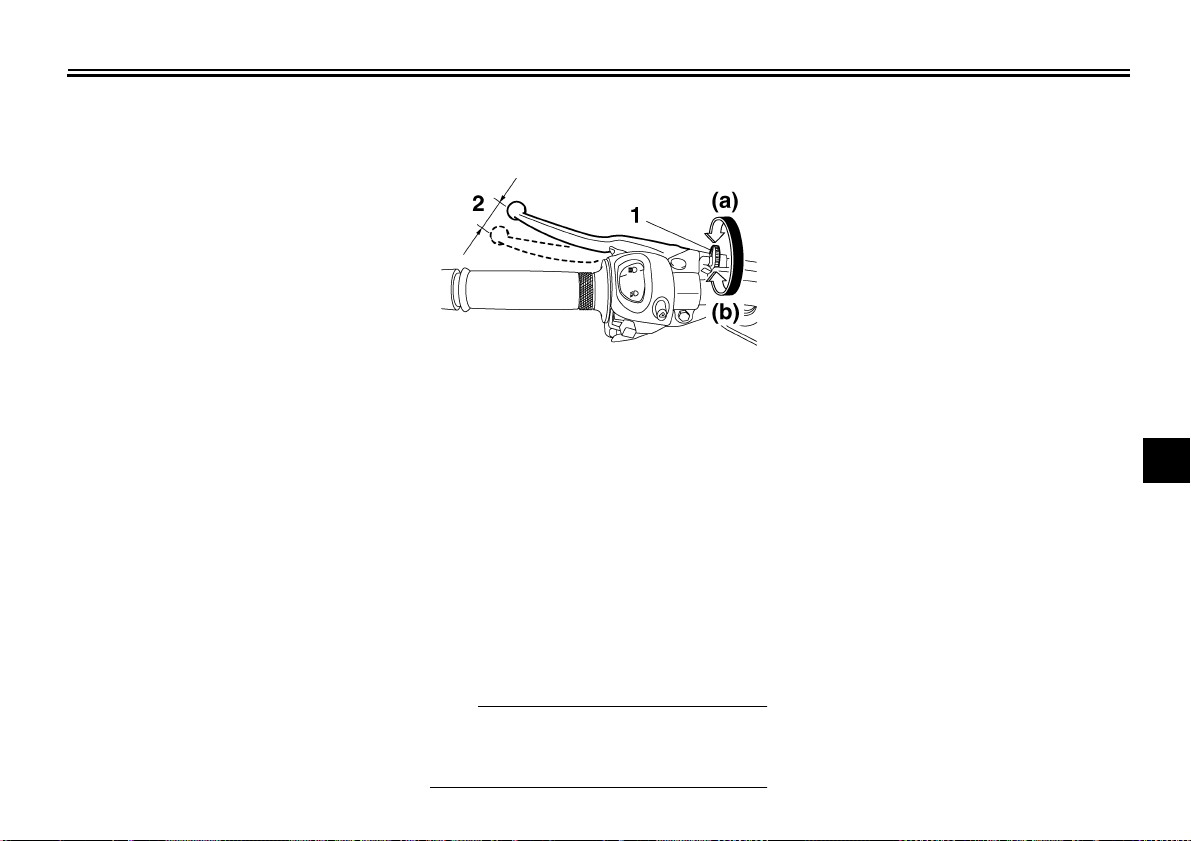

Réglage de la garde du levier

d’embrayage ............................. 6-18

Réglage du contacteur de feu

stop sur frein arrière ................. 6-19

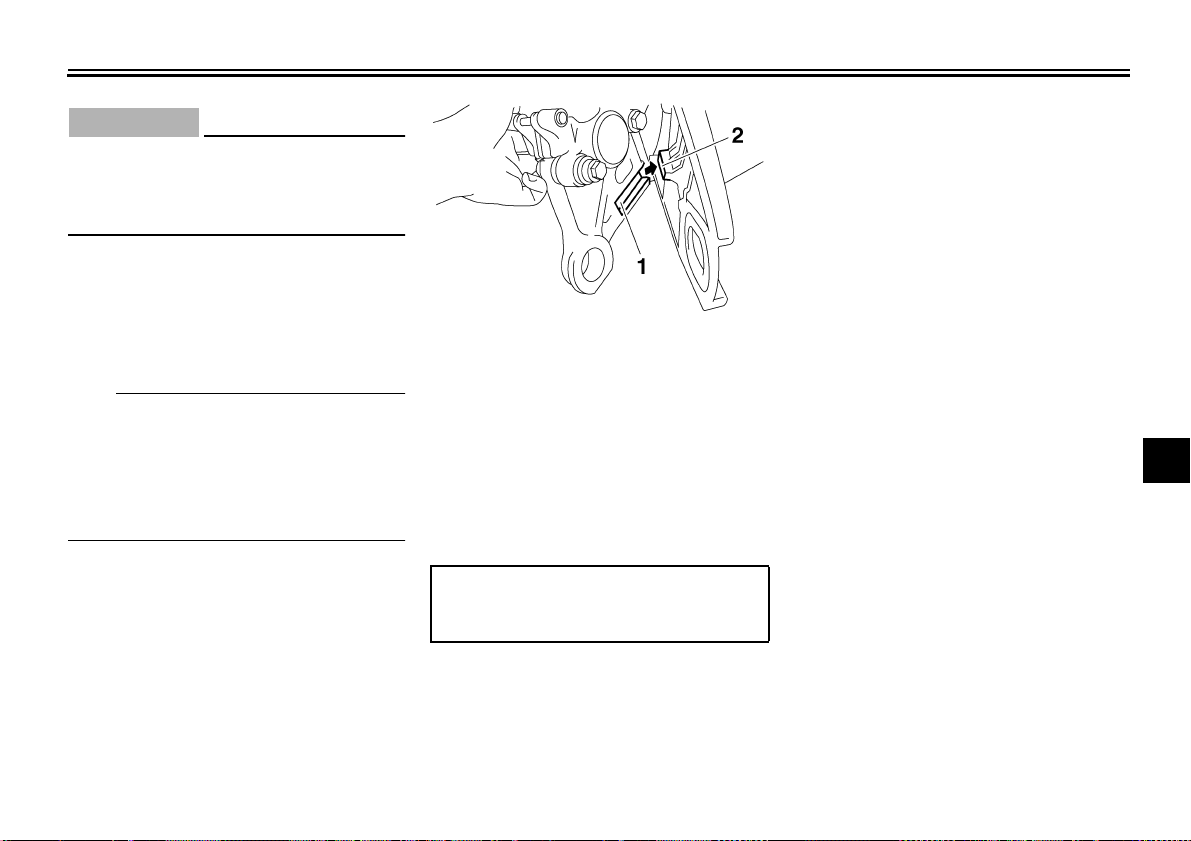

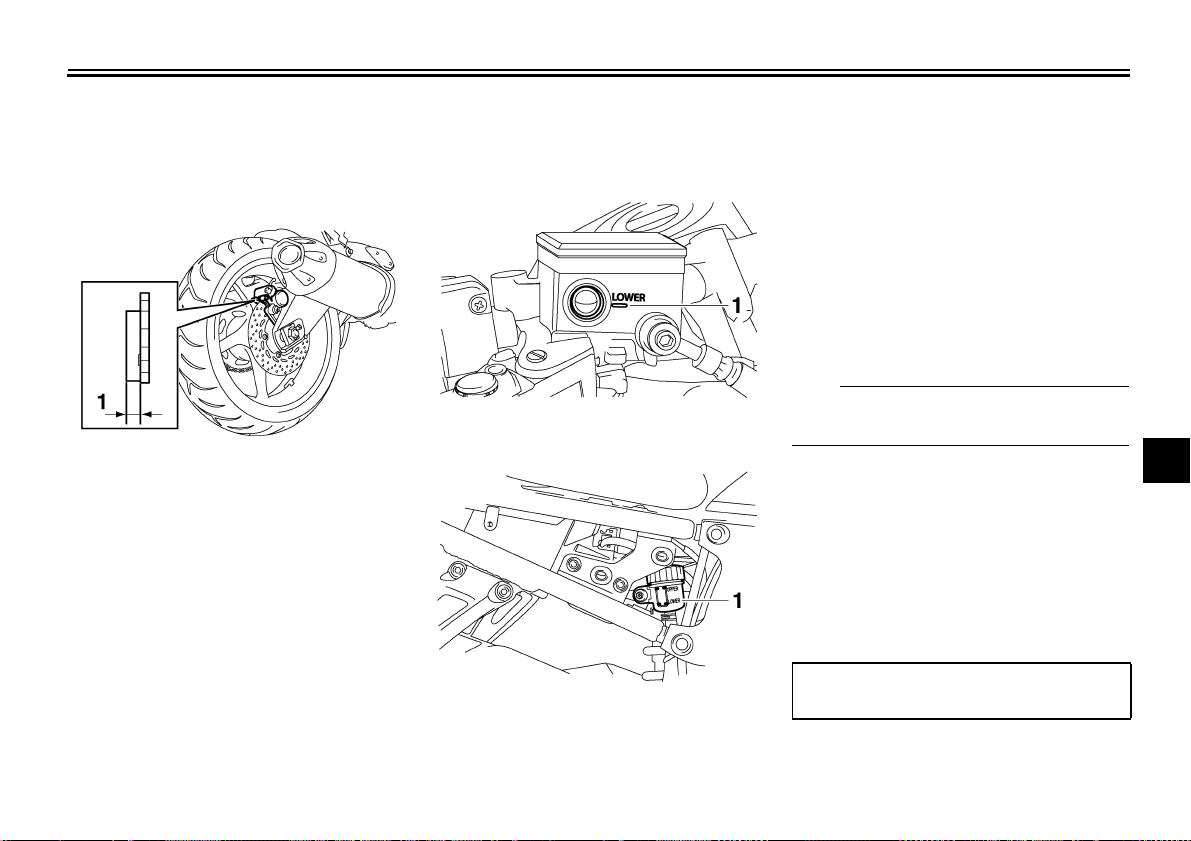

Contrôle des plaquettes de frein

avant et arrière ......................... 6-19

Contrôle du niveau du liquide de

frein .......................................... 6-20

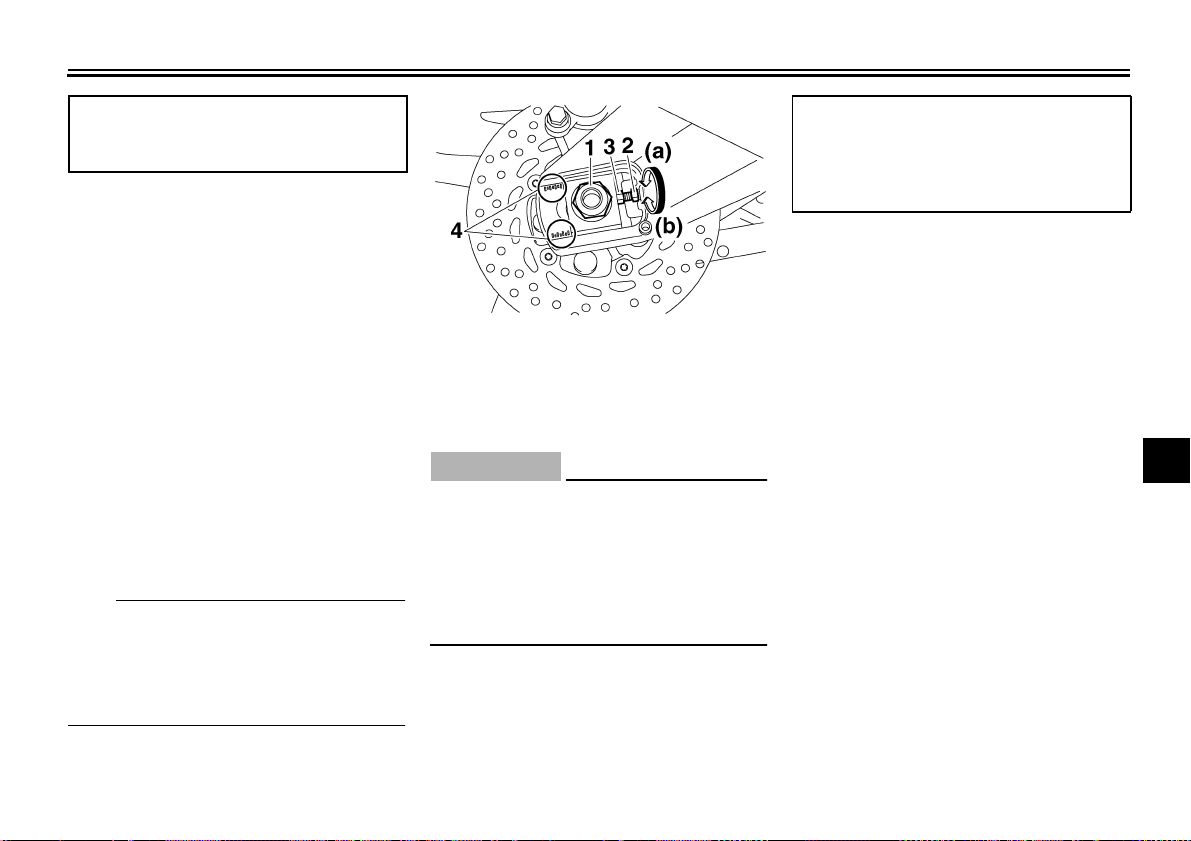

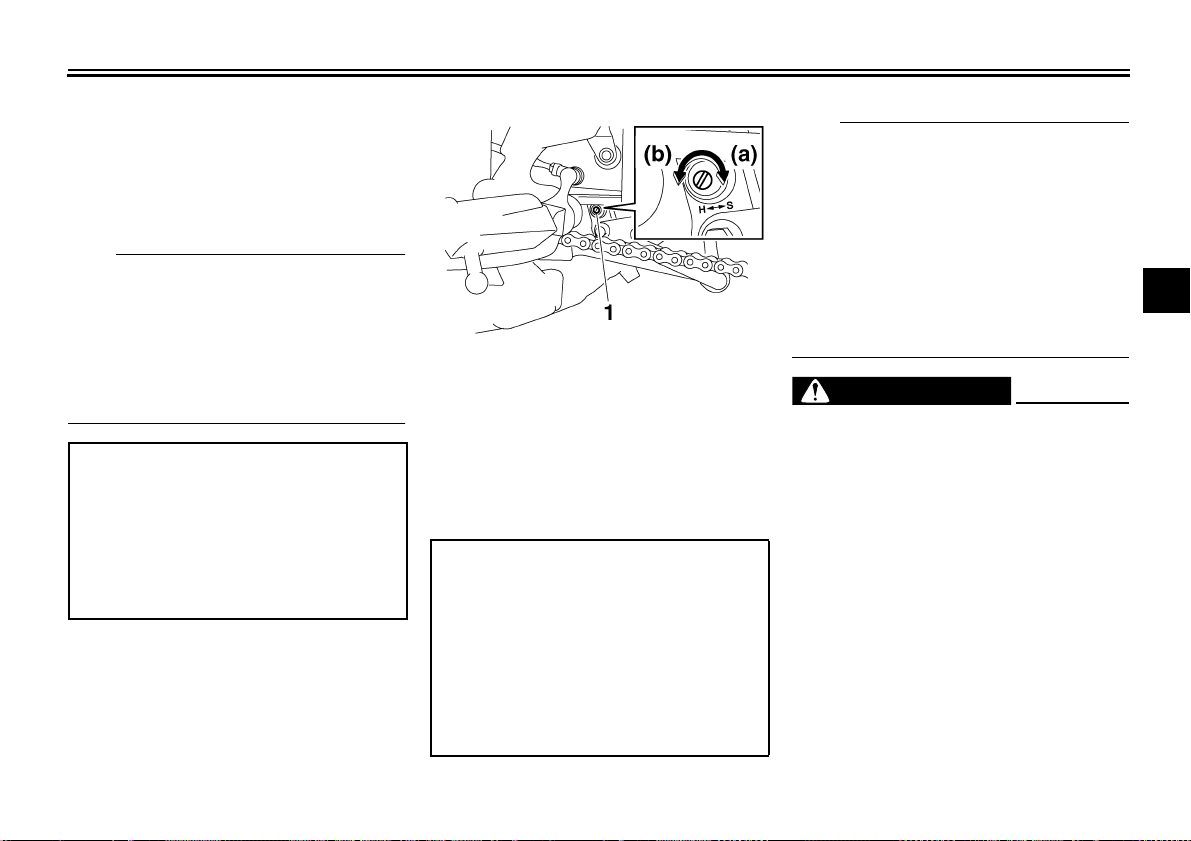

Changement du liquide de frein ... 6-21 Tension de la chaîne de

transmission ............................. 6-21

Nettoyage et graissage de la

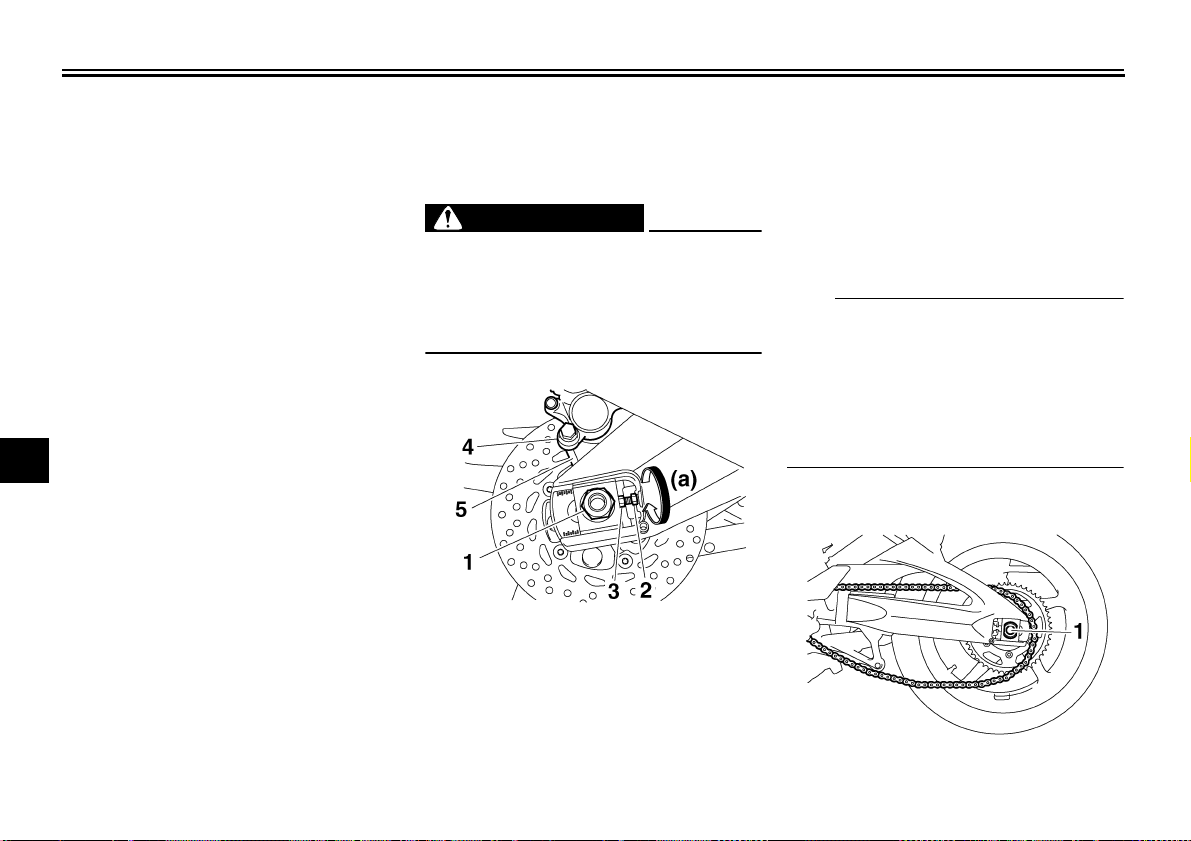

chaîne de transmission ............ 6-23

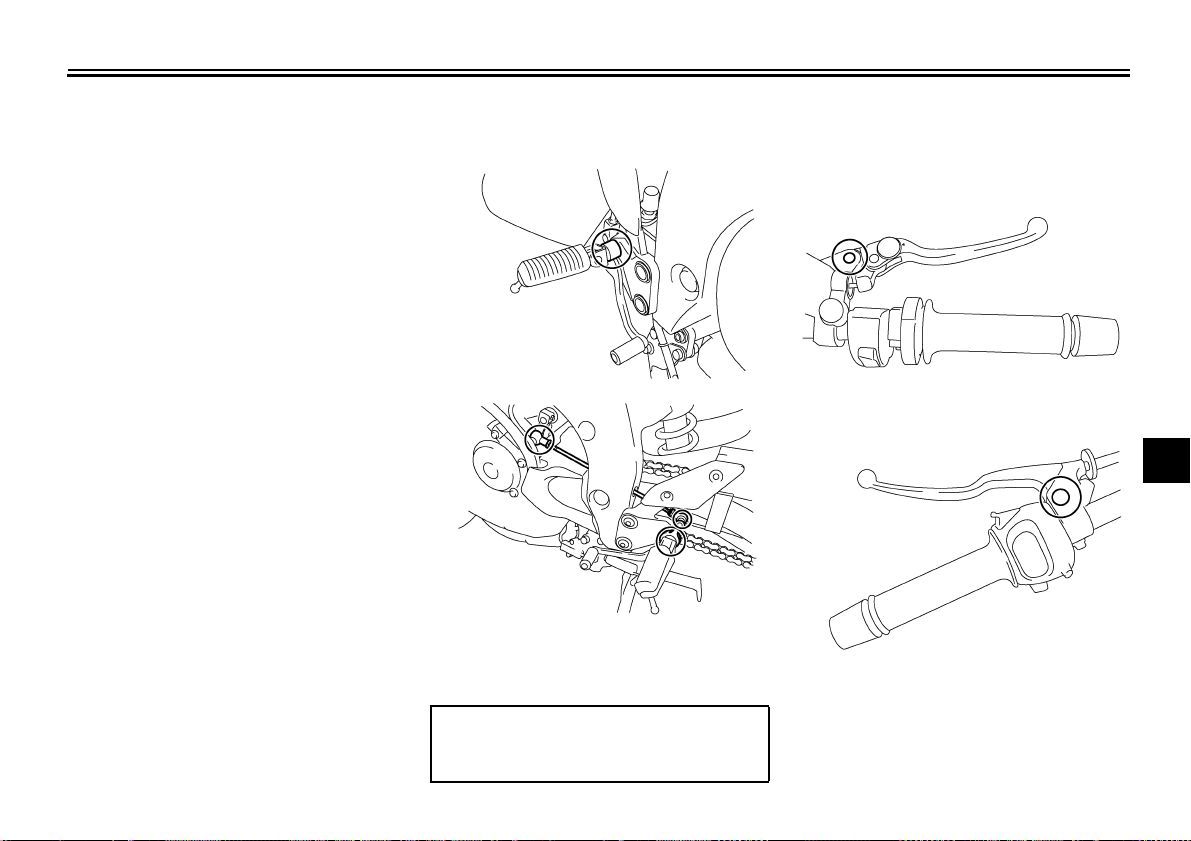

Contrôle et lubrification des

câbles ....................................... 6-23

Contrôle et lubrification de la

poignée et du câble des gaz .... 6-24

Contrôle et lubrification de la

pédale de frein et du

sélecteur ................................... 6-24

Page 7

TABLE DES MATIÈRES

Contrôle et lubrification des

leviers de frein et

d’embrayage .............................6-24

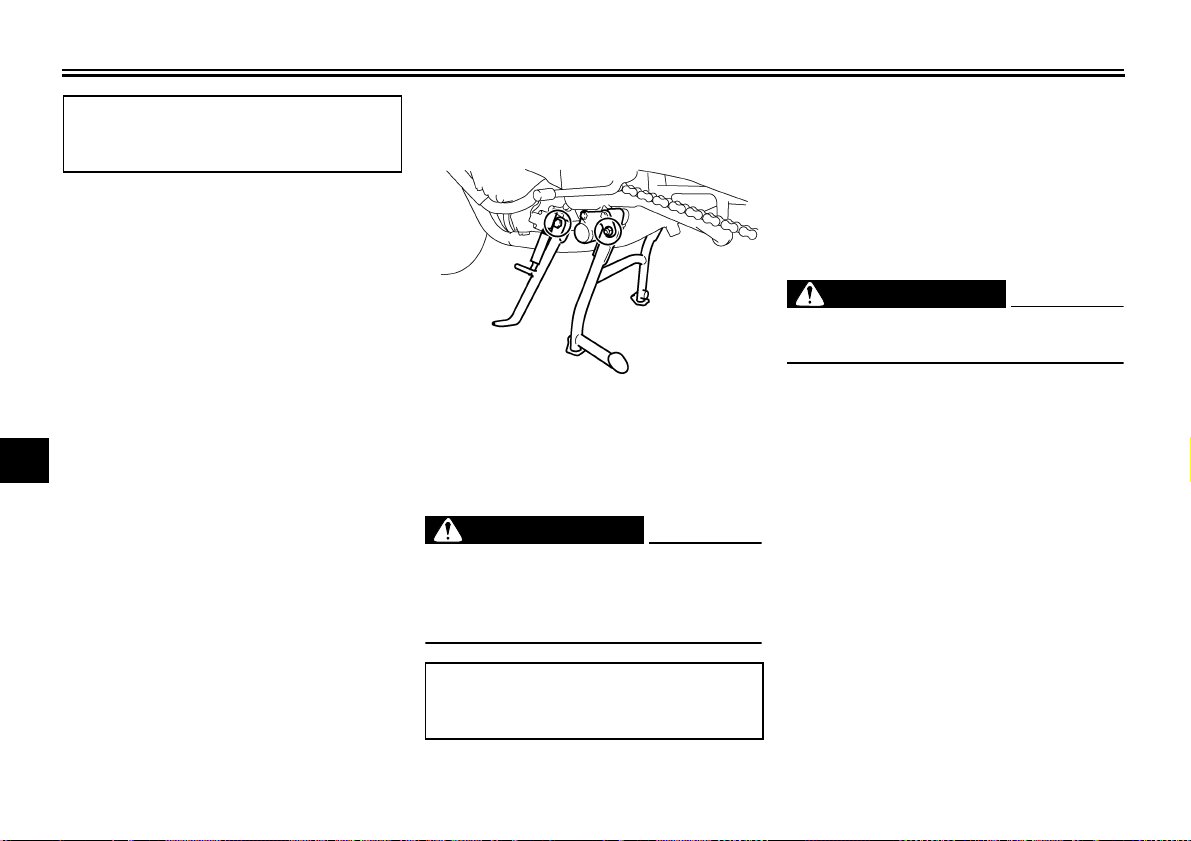

Contrôle et lubrification des

béquilles centrale et latérale .....6-25

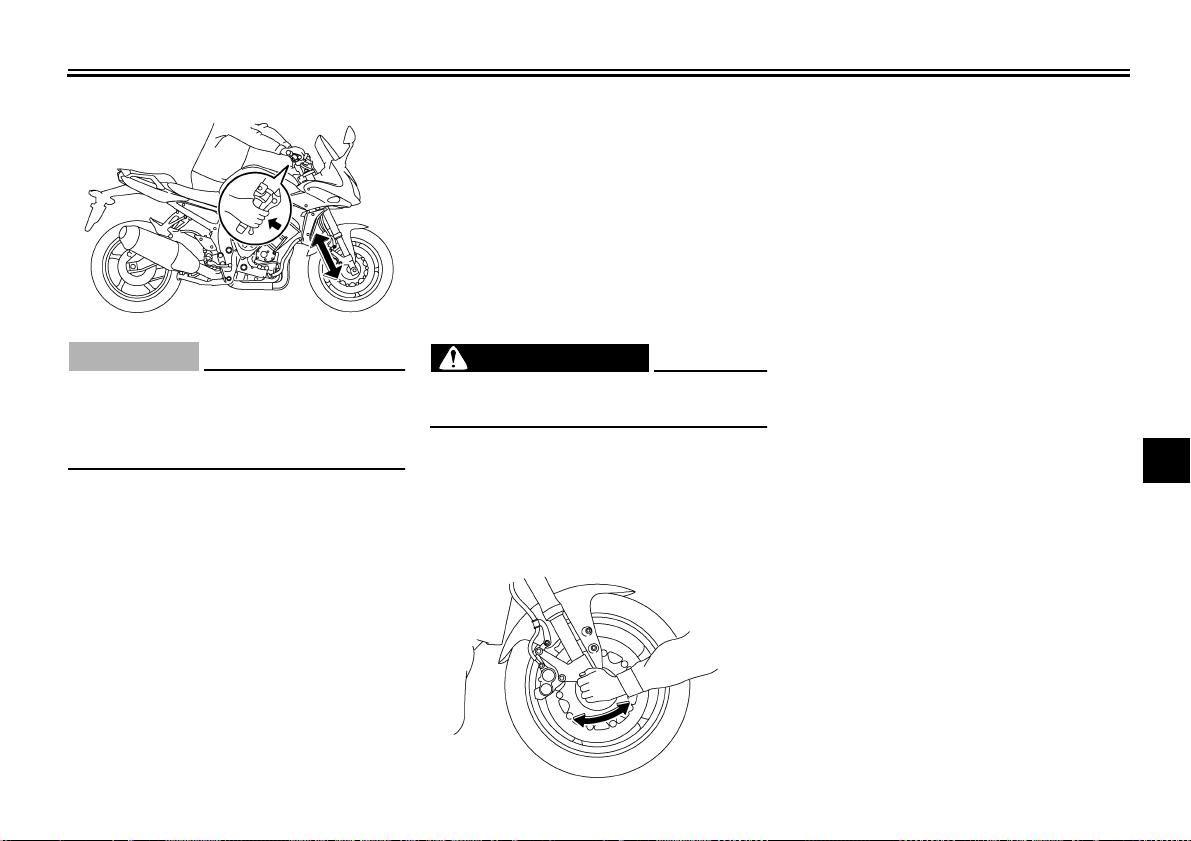

Contrôle de la fourche ..................6-25

Contrôle de la direction ................6-26

Contrôle des roulements de

roue ...........................................6-26

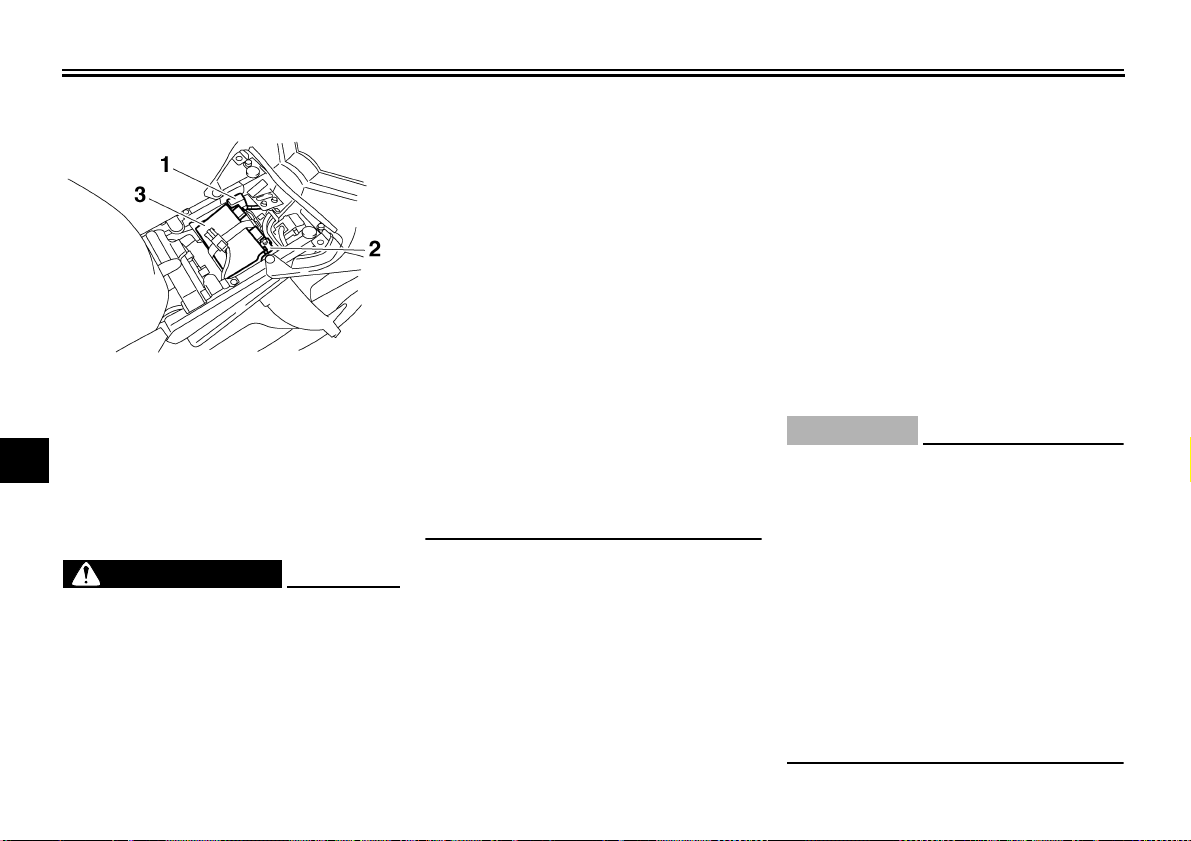

Batterie .........................................6-27

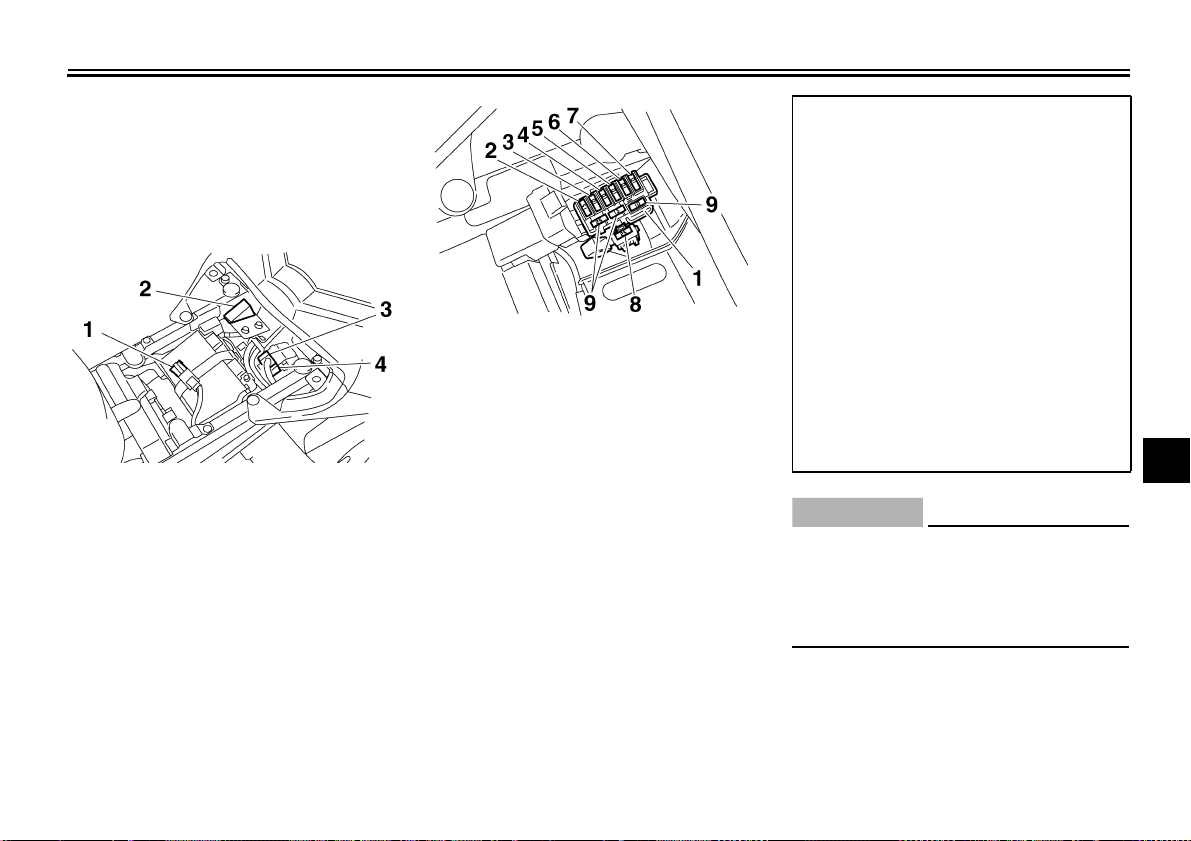

Remplacement des fusibles .........6-28

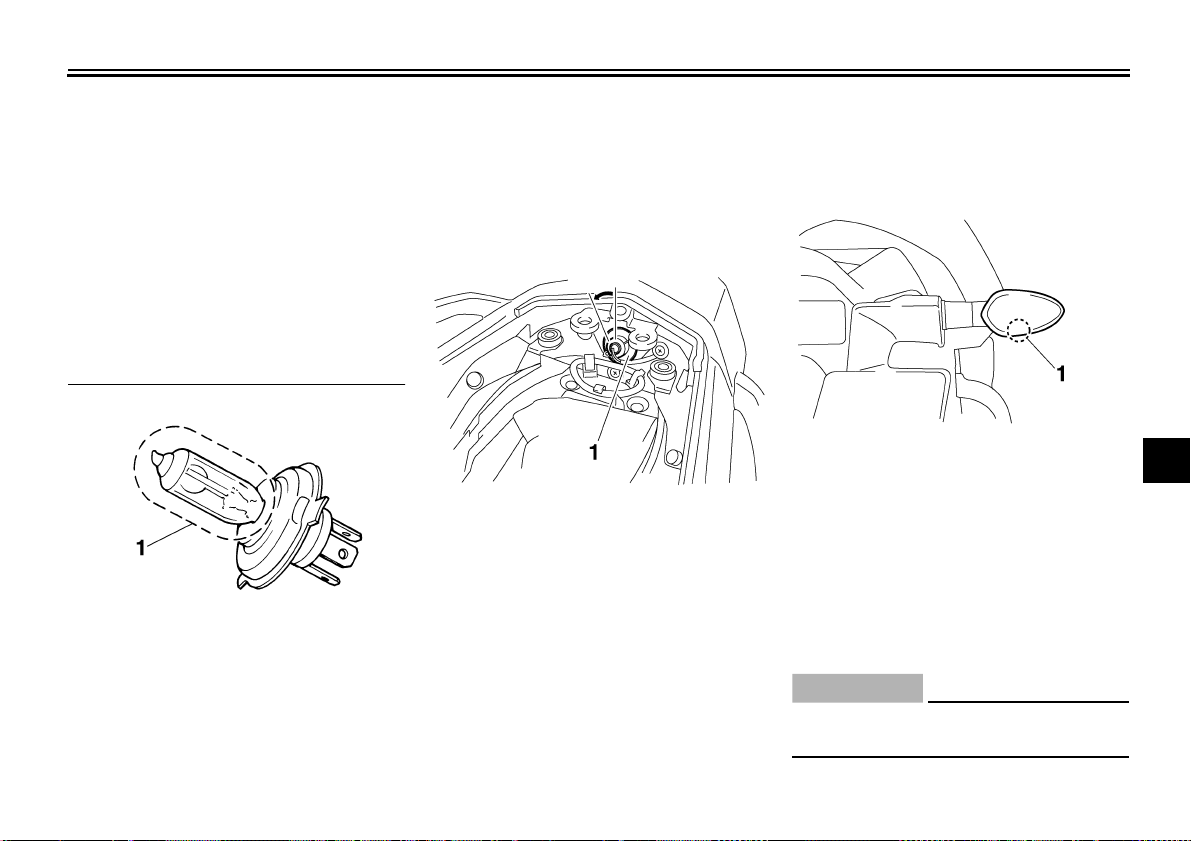

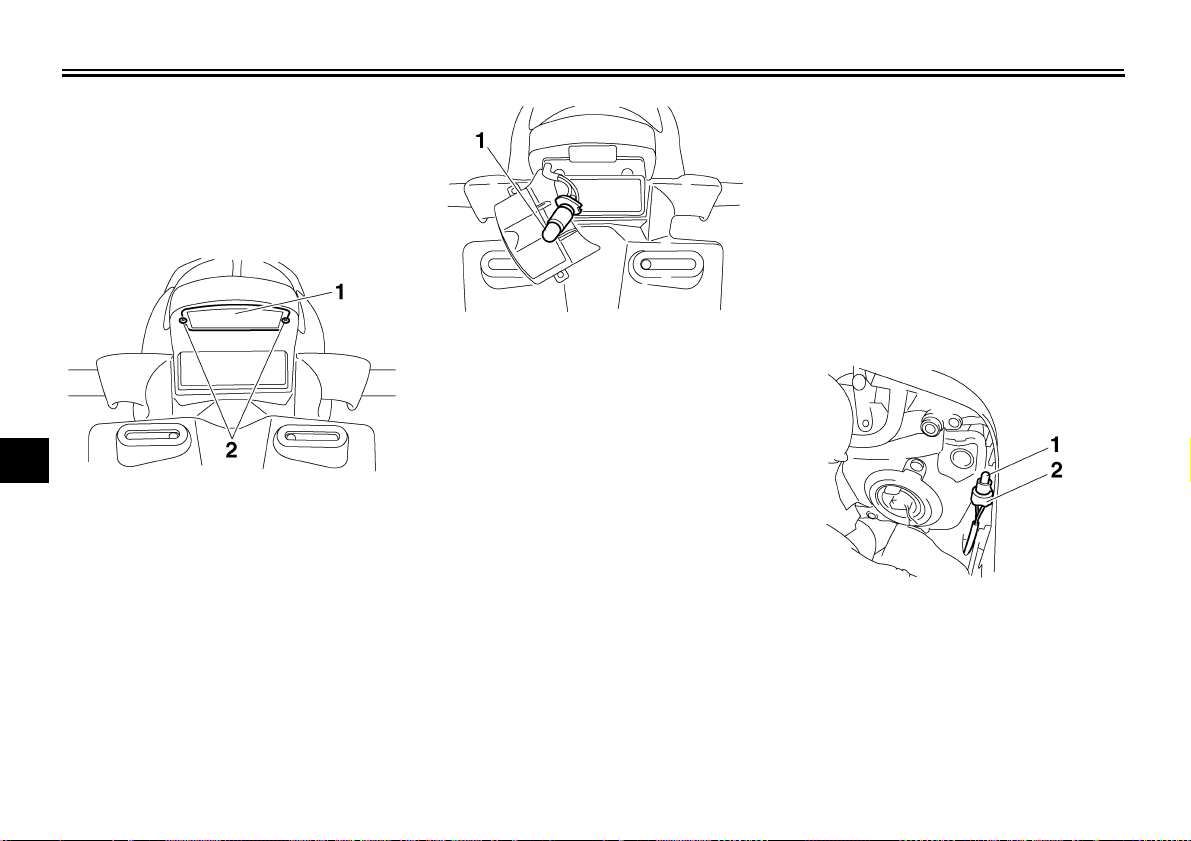

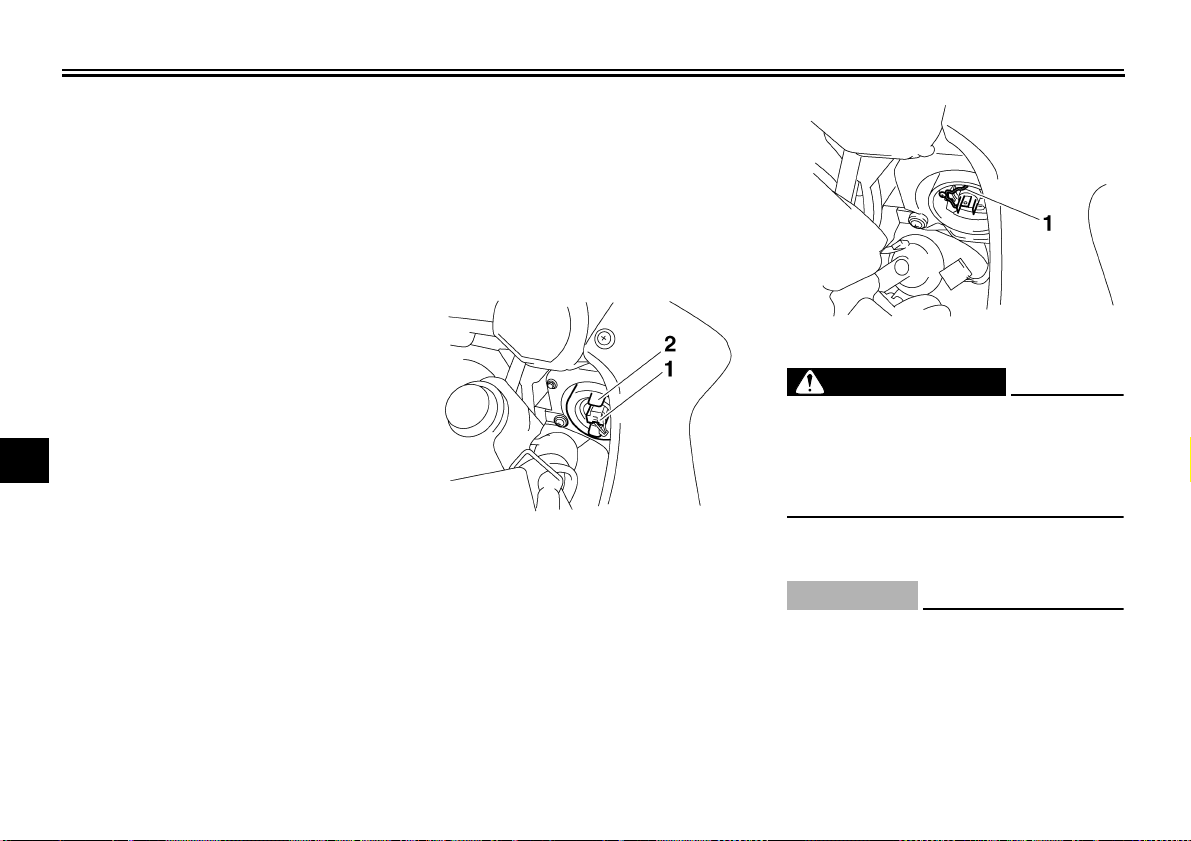

Remplacement d’une ampoule de

phare .........................................6-29

Remplacement de l’ampoule du

feu arrière/stop ..........................6-30

Remplacement d’une ampoule de

clignotant ...................................6-30

Remplacement de l’ampoule

d’éclairage de la plaque

d’immatriculation .......................6-31

Remplacement d’une ampoule de

veilleuse ....................................6-31

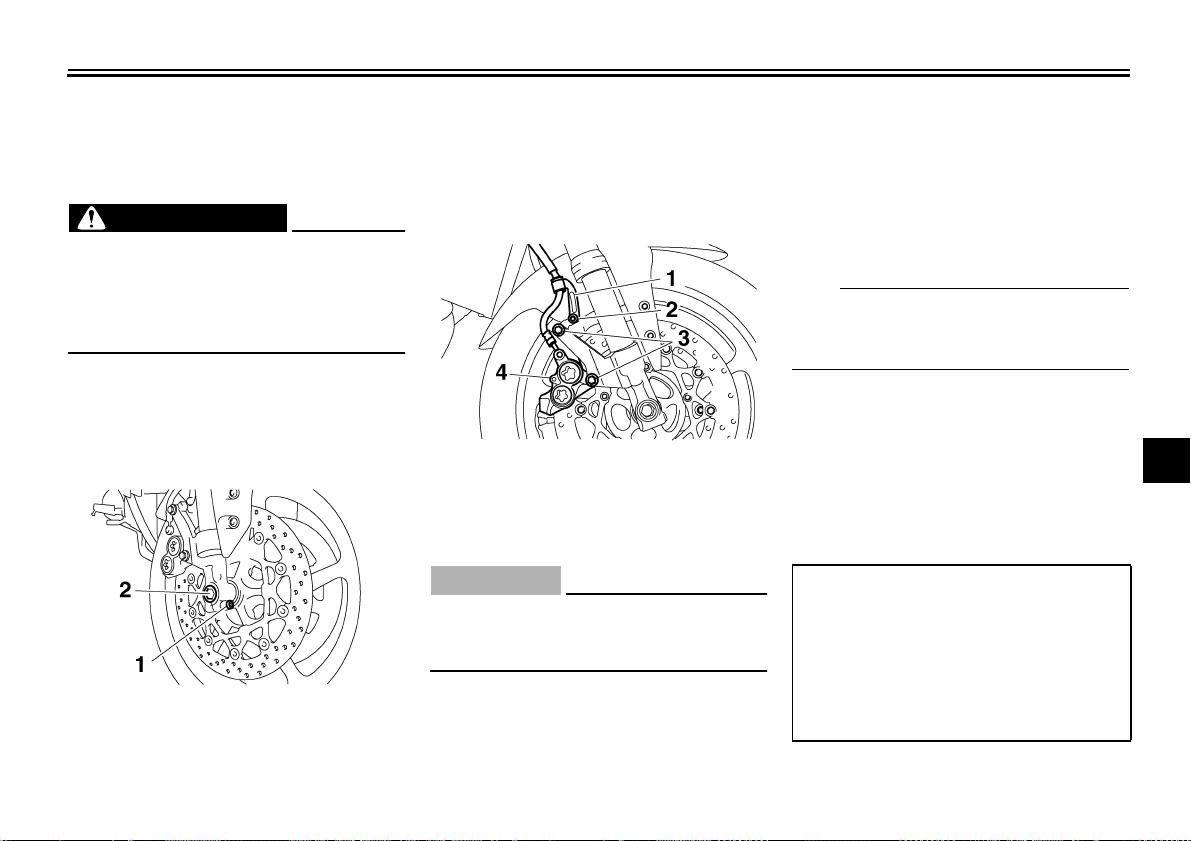

Roue avant ...................................6-32

Roue arrière .................................6-33

Diagnostic de pannes ...................6-34

Schémas de diagnostic de

pannes ......................................6-35

Remisage ....................................... 7-3

CARACTÉRISTIQUES ..................... 8-1

RENSEIGNEMENTS

COMPLÉMENTAIRES....................... 9-1

Numéros d’identification ................ 9-1

SOIN ET REMISAGE DE LA

MOTO.................................................7-1

Soin ................................................7-1

Page 8

CONSIGNES DE SÉCURITÉ

LES MOTOS SONT DES VÉHICULES MONOVOIES. LEUR SÉCURITÉ DÉPEND

DE TECHNIQUES DE CONDUITE ADÉ- QUATES ET DES CAPACITÉS DU CONDUCTEUR. TOUT CONDUCTEUR DOIT PRENDRE CONNAISSANCE DES EXIGENCES SUIVANTES AVANT DE PRENDRE LA ROUTE. LE PILOTE DOIT :

● S’INFORMER CORRECTEMENT

AUPRÈS D’UNE SOURCE COMPÉ-

TENTE SUR TOUS LES ASPECTS

DE L’UTILISATION D’UNE MOTO.

● OBSERVER LES AVERTISSE-

MENTS ET PROCÉDER AUX EN-

TRETIENS PRÉCONISÉS DANS LE

MANUEL DU PROPRIÉTAIRE.

● SUIVRE DES COURS AFIN D’AP-

PRENDRE À MAÎTRISER LES TECH-

NIQUES DE CONDUITE SÛRES ET

CORRECTES.

● FAIRE RÉVISER LE VÉHICULE PAR

UN MÉCANICIEN COMPÉTENT AUX

INTERVALLES INDIQUÉS DANS LE

MANUEL DU PROPRIÉTAIRE OU

LORSQUE L’ÉTAT DE LA MÉCANI-

QUE L’EXIGE.

FAU10281

Conduite en toute sécurité

● Toujours effectuer les contrôles avant

utilisation. Un contrôle méticuleux peut permettre d’éviter des accidents.

● Cette moto est conçue pour le trans-

port du pilote et d’un passager.

● La plupart des accidents de circulation

entre voitures et motos sont dus au fait que les automobilistes ne voient pas les motos. En se faisant bien voir, on peut diminuer les risques d’accident.

Dès lors :

• Porter une combinaison de couleur vive.

•Être particulièrement prudent à l’ap- proche des carrefours, car c’est aux carrefours que la plupart des accidents de moto se produisent.

• Rouler dans le champ de visibilité des automobilistes. Éviter de rouler dans leur angle mort.

● De nombreux accidents sont dus au

manque d’expérience du pilote. Ce sont, en effet, les motocyclistes qui n’ont pas un permis spécial pour véhicules à deux roues qui ont le plus d’ac- cidents.

• Ne pas rouler avant d’avoir acquis un permis de conduire et ne prêter sa moto qu’à des pilotes expérimen- tés.

• Connaître ses limites et ne pas se surestimer. Afin d’éviter un accident, se limiter à des manœuvres que l’on peut effectuer en toute confiance.

• S’exercer à des endroits où il n’y a pas de trafic tant que l’on ne s’est pas complètement familiarisé avec la moto et ses commandes.

● De nombreux accidents sont provo-

qués par des erreurs de conduite du pilote de moto. Une erreur typique consiste à prendre un virage trop large en raison d’une VITESSE EXCESSIVE ou un virage trop court (véhicule pas assez incliné pour la vitesse).

• Toujours respecter les limites de vitesse et ne jamais rouler plus vite que ne le permet l’état de la route et le trafic.

• Toujours signaler clairement son intention de tourner ou de changer de bande de circulation. Rouler dans le champ de visibilité des automobilistes.

1-1

Page 9

CONSIGNES DE SÉCURITÉ

● La posture du pilote et celle du passa-

ger est importante pour le contrôle correct du véhicule.

• Le pilote doit garder les deux mains sur le guidon et les deux pieds sur les repose-pieds afin de conserver le contrôle de la moto.

• Le passager doit toujours se tenir des deux mains, soit au pilote, soit à la poignée du passager ou à la poignée de manutention, si le modèle en est pourvu, et garder les deux pieds sur les repose-pieds du passager.

• Ne jamais prendre en charge un passager qui ne puisse placer fermement ses deux pieds sur les repose-pieds.

● Ne jamais conduire après avoir ab-

sorbé de l’alcool, certains médicaments ou des drogues.

● Cette moto a été conçue pour être uti-

lisée sur route uniquement. Ce n’est pas un véhicule tout-terrain.

Équipement

La plupart des accidents mortels en moto résultent de blessures à la tête. Le port du casque est le seul moyen d’éviter ou de limiter les blessures à la tête.

● Toujours porter un casque homolo-

gué.

● Porter une visière ou des lunettes de

protection. Si les yeux ne sont pas protégés, le vent risque de troubler la vue et de retarder la détection des obstacles.

● Porter des bottes, une veste, un panta-

lon et des gants solides pour se proté- ger des éraflures en cas de chute.

● Ne jamais porter des vêtements lâ-

ches, car ceux-ci pourraient s’accro- cher aux leviers de commande, aux repose-pieds ou même aux roues, ce qui risque d’être la cause d’un accident.

● Ne jamais toucher le moteur ou

l’échappement pendant ou après la conduite. Ils peuvent devenir très chauds et occasionner des brûlures. Toujours porter des vêtements de protection qui couvrent les jambes, les chevilles et les pieds.

● Les consignes ci-dessus s’adressent

également au passager.

Modifications

Des modifications non approuvées par Yamaha ou le retrait de pièces d’origine peuvent rendre la conduite de la moto dan-

1-2

gereuse et être la cause d’accidents graves. Certaines modifications peuvent, en outre, rendre l’utilisation de la moto illégale.

Charge et accessoires

Le fait de monter des accessoires ou de fixer des bagages sur la moto peut réduire sa stabilité et sa maniabilité si la répartition du poids est modifiée. Afin d’éviter tout risque d’accident, monter accessoires et bagages avec beaucoup de soin. Redoubler de prudence lors de la conduite d’une moto chargée d’accessoires ou de bagages. Voici quelques directives à suivre concernant les accessoires et le chargement : Charge S’assurer que le poids total du pilote, du passager, des bagages et des accessoires ne dépasse pas la charge maximum.

Charge maximale:

190 kg (419 lb)

Même lorsque cette limite de poids n’est pas dépassée, garder les points suivants à l’esprit :

● Les bagages et les accessoires doi-

vent être fixés aussi bas et près de la moto que possible. S’efforcer de ré- partir au mieux le poids de façon égale des deux côtés de la moto afin de ne pas la déséquilibrer.

Page 10

CONSIGNES DE SÉCURITÉ

● Un déplacement soudain du charge-

ment peut créer un déséquilibre. S’as- surer que les accessoires et les baga-

ges sont correctement attachés avant de prendre la route. Contrôler fré- quemment les fixations des accessoires et des bagages.

● Ne jamais placer des objets lourds ou

volumineux sur le guidon, la fourche ou le garde-boue avant. Ces objets (ex. : sac de couchage, sac à dos ou tente) peuvent déstabiliser la direction

et rendre le maniement plus difficile. Accessoires Des accessoires Yamaha d’origine sont disponibles. Ceux-ci sont spécialement conçus pour cette moto. Yamaha ne pouvant tester tous les accessoires disponibles sur le marché, le propriétaire est personnellement responsable de la sélection, du montage et de l’utilisation d’accessoires d’autres marques. Sélectionner et monter judicieusement tout accessoire. Respecter les conseils suivants lors du montage d’accessoires, ainsi que ceux donnés à la section “Charge”.

● Ne jamais monter d’accessoires ou

transporter de bagages qui pourraient

nuire au bon fonctionnement de la

moto. Examiner soigneusement les

accessoires avant de les monter pour

s’assurer qu’ils ne réduisent en rien la garde au sol, l’angle d’inclinaison dans les virages, le débattement limite de la suspension, la course de la direction ou le fonctionnement des commandes. Vérifier aussi qu’ils ne cachent pas les feux et catadioptres.

• Les accessoires montés sur le gui- don ou autour de la fourche peuvent créer des déséquilibres dus à une mauvaise distribution du poids ou à des changements d’ordre aérody- namique. Si des accessoires sont montés sur le guidon ou autour de la fourche, ils doivent être aussi légers et compacts que possible.

• Des accessoires volumineux risquent de gravement réduire la stabilité de la moto en raison d’effets aé- rodynamiques. Le vent peut avoir tendance à soulever la moto et le vent latéral peut la rendre instable. De tels accessoires peuvent égale- ment rendre le véhicule instable lors du croisement ou du dépassement de camions.

• Certains accessoires peuvent forcer le pilote à modifier sa position de conduite. Une position de conduite incorrecte réduit la liberté de mouvement du pilote et peut limiter son

contrôle du véhicule. De tels accessoires ne sont donc pas recommandés.

● La prudence est de rigueur lors de

l’installation de tout accessoire électri- que supplémentaire. Si les accessoires excèdent la capacité du système électrique de la moto, une panne élec- trique peut résulter, ce qui risque de provoquer des problèmes d’éclairage et une perte de puissance du moteur.

Essence et gaz d’échappement

● L’ESSENCE EST UN PRODUIT

TRÈS INFLAMMABLE :

• Toujours couper le moteur avant de

faire le plein.

• Bien veiller à ne pas renverser d’es- sence sur le moteur et sur les élé- ments de l’échappement.

• Ne pas faire le plein en fumant ou à proximité d’une flamme.

● Ne jamais mettre le moteur en marche

ou le laisser tourner dans un local fermé. Les gaz d’échappement sont toxiques et peuvent entraîner une perte de connaissance et même la mort en peu de temps. Ne laisser tourner le moteur que dans un endroit bien ventilé.

1-3

Page 11

CONSIGNES DE SÉCURITÉ

● Toujours couper le moteur et retirer la

clé de contact avant de laisser la moto sans surveillance. Au moment de se garer, garder les points suivants à l’esprit :

• Comme le moteur et les éléments de l’échappement peuvent devenir brûlants, il convient de se garer de façon à ce que les piétons ou les en- fants ne risquent pas de toucher ces

éléments.

• Ne pas garer la moto dans une des-

cente ou sur un sol meuble, car elle pourrait facilement se renverser.

• Ne pas garer la moto près d’une source de flammes ou d’étincelles (ex. un poêle au pétrole ou un brasier quelconque), afin d’éviter tout risque d’incendie.

● Lors du transport de la moto dans un

autre véhicule, s’assurer qu’elle soit bien à la verticale. Si la moto est inclinée, de l’essence risque de fuir du ré- servoir de carburant.

● En cas d’ingestion d’essence, d’inha-

lation importante de vapeur d’essence ou d’éclaboussure dans les yeux, consulter immédiatement un médecin. En cas d’éclaboussure d’essence sur la

peau ou les vêtements, se laver immé- diatement à l’eau et au savon et changer de vêtements.

1-4

Page 12

DESCRIPTION

Vue gauche

FAU10410

1. Vis de réglage de la précontrainte de ressort de la fourche (page 3-18)

2. Vis de réglage de la force d’amortissement à la compression de la fourche (page 3-18)

3. Élément du filtre à air (page 6-12)

4. Fusible principal (page 6-28)

5. Fusible du système d’injection de carburant (page 6-28)

6. Compartiment de rangement (page 3-18)

7. Serrure de selle du passager (page 3-16)

8. Bague de réglage de la précontrainte de ressort du combiné ressortamortisseur (page 3-20)

9. Vis de réglage de la force d’amortissement à la détente du combiné ressort-amortisseur (page 3-20)

10.Sélecteur (page 3-13)

11.Vis de réglage du ralenti (page 6-14)

12.Vis de vidange d’huile moteur (page 6-8)

13.Cartouche de filtre à huile moteur (page 6-8)

2-1

Page 13

Vue droite

DESCRIPTION

FAU10420

1. Trousse de réparation (page 6-1)

2. Levier de verrouillage de la selle du pilote (page 3-16)

3. Boîtier à fusibles (page 6-28)

4. Batterie (page 6-27)

5. Réservoir du liquide de frein arrière (page 6-20)

6. Bouchon de remplissage de l’huile moteur (page 6-8)

7. Réservoir du liquide de frein avant (page 6-20)

8. Vis de réglage de la force d’amortissement à la détente de la fourche (page 3-18)

9. Hublot de contrôle du niveau d’huile moteur (page 6-8)

10.Pédale de frein (page 3-14)

11.Vase d’expansion (page 6-10)

12.Support de sangle de fixation des bagages (page 3-22)

2-2

Page 14

DESCRIPTION

Commandes et instruments

1. Levier d’embrayage (page 3-13)

2. Combiné de contacteurs gauche (page 3-11)

3. Contacteur à clé/antivol (page 3-2)

4. Bloc de compteurs multifonctions (page 3-6)

5. Combiné de contacteurs droit (page 3-11)

6. Poignée des gaz (page 6-15)

7. Levier de frein (page 3-13)

FAU10430

2-3

Page 15

COMMANDES ET INSTRUMENTS

FAU10972

Immobilisateur antivol

1. Clé d’enregistrement de codes (anneau rouge)

2. Clés de contact conventionnelles (anneau noir)

Ce véhicule est équipé d’un immobilisateur, dispositif de dissuasion de vol intégré, protégeant le véhicule grâce au principe de réenregistrement de codes dans les clés de contact. Le système est constitué des élé- ments suivants :

● une clé d’enregistrement de codes

(anneau en plastique rouge)

● deux clés de contact conventionnelles

(anneau en plastique noir), dont le code peut être remplacé

● un transpondeur (dans la clé d’enre-

gistrement de codes)

● un immobilisateur

● un bloc de commande électronique

● un témoin de l’immobilisateur antivol

(Voir page 3-3.) La clé à anneau rouge permet d’enregistrer les codes dans chacune des clés conventionnelles. L’enregistrement d’un code étant un procédé délicat, il faut le confier à un concessionnaire Yamaha, en se présentant chez lui avec le véhicule ainsi que les trois clés. Ne pas se servir de la clé à anneau rouge pour l’utilisation classique du véhi- cule. Celle-ci ne doit servir que pour l’enre- gistrement des codes. Toujours se servir d’une clé à anneau noir pour conduire le vé- hicule.

FCA11820

ATTENTION:

● NE PAS PERDRE LA CLÉ D’ENRE-

GISTREMENT DE CODE. EN CAS

DE PERTE, CONTACTER IMMÉDIA-

TEMENT SON CONCESSION-

NAIRE. Sans cette clé, tout réenre-

gistrement de code est impossible.

Le moteur se mettra en marche

avec les clés conventionnelles,

mais il faudra remplacer tout le sys-

tème de l’immobilisateur antivol si

l’enregistrement d’un nouveau

code s’avère nécessaire (p. ex., fa-

brication d’un double supplémen-

taire ou perte de toutes les clés con-

ventionnelles). Il est dès lors

hautement recommandé d’utiliser une des clés conventionnelles pour la conduite et de conserver la clé d’enregistrement de codes dans un lieu sûr.

● Ne plonger aucune des clés dans

du liquide.

● N’exposer aucune clé à des tempé-

ratures excessivement élevées.

● Ne placer aucune clé à proximité de

sources magnétiques (comme par exemple à proximité de hautparleurs).

● Ne pas déposer d’objet lourd sur

aucune des clés.

● Ne rectifier aucune des clés ni mo-

difier leur forme.

● Ne pas retirer l’anneau en plastique

des clés.

● Ne pas attacher plus d’une clé d’un

système d’immobilisateur antivol au même trousseau de clés.

● Éloigner les clés de contact du vé-

hicule ainsi que toute clé d’autres immobilisateurs antivols de la clé d’enregistrement de codes.

● Éloigner les clés d’autres immobili-

sateurs antivols du contacteur à clé, car celles-ci risquent de provoquer des interférences.

3-1

Page 16

COMMANDES ET INSTRUMENTS

Contacteur à clé/antivol

Le contacteur à clé/antivol commande les circuits d’allumage et d’éclairage et permet de bloquer la direction.

N.B.:

Veiller à se servir d’une clé conventionnelle à anneau noir pour conduire le véhicule.

Afin de réduire au maximum le risque de perte de la clé d’enregistrement de codes (clé à anneau rouge), conserver celle-ci dans un endroit sûr et ne l’utiliser que pour l’enregistrement d’un nouveau code.

ON (marche)

Tous les circuits électriques sont sous tension ; l’éclairage des instruments, le feu arrière, l’éclairage de la plaque d’immatricu-

FAU10471

FAU10550

lation et les veilleuses s’allument, et le moteur peut être mis en marche. La clé ne peut être retirée.

N.B.:

Les phares s’allument automatiquement dès la mise en marche du moteur et restent allumés jusqu’à ce que la clé soit tournée sur “OFF”, même lorsque le moteur cale.

FAU10660

OFF (arrêt)

Tous les circuits électriques sont coupés. La clé peut être retirée.

FAU10680

LOCK (antivol)

La direction est bloquée et tous les circuits électriques sont coupés. La clé peut être re-

tirée.

Blocage de la direction

1. Appuyer.

2. Tourner.

1. Tourner le guidon tout à fait vers la gauche.

2. Appuyer sur la clé à partir de la position “OFF”, puis la tourner jusqu’à la position “LOCK” tout en la maintenant enfoncée.

3. Retirer la clé.

3-2

Page 17

COMMANDES ET INSTRUMENTS

Déblocage de la direction

1. Appuyer.

2. Tourner.

Appuyer sur la clé, puis la tourner sur “OFF” tout en la maintenant enfoncée.

FWA10060

AVERTISSEMENT

Ne jamais placer la clé de contact sur “OFF” ou “LOCK” tant que le véhicule est en mouvement. Les circuits électri- ques seraient coupés et cela pourrait entraîner la perte de contrôle du véhicule et être la cause d’un accident. Bien veiller à ce que le véhicule soit à l’arrêt avant de tourner la clé à la position “OFF” ou “LOCK”.

(stationnement)

FAU10941

La direction est bloquée; le feu arrière, l’éclairage de la plaque d’immatriculation et les veilleuses sont allumés. Les feux de dé- tresse et les clignotants peuvent être allumés, mais tous les autres circuits électriques sont coupés. La clé peut être retirée. La direction doit être bloquée avant que la clé puisse être tournée à la position “”.

FCA11020

ATTENTION:

Ne pas utiliser la position de stationnement trop longtemps, car la batterie pourrait se décharger.

FAU11003

Témoins et témoins d’alerte

1. Témoin des clignotants gauches “”

2. Témoin des clignotants droits “”

3. Témoin du point mort “”

4. Témoin de feu de route “”

5. Témoin d’alerte de panne moteur “”

6. Témoin d’alerte du niveau d’huile “”

7. Témoin d’alerte de la température du liquide de refroidissement “”

8. Témoin de l’immobilisateur antivol

FAU11030

Témoin des clignotants “” et “”

Quand le contacteur des clignotants est poussé vers la gauche ou vers la droite, le témoin correspondant clignote.

FAU11060

Témoin du point mort “”

Ce témoin s’allume lorsque la boîte de vitesses est au point mort.

3-3

Page 18

COMMANDES ET INSTRUMENTS

Témoin de feu de route “”

Ce témoin s’allume lorsque la position feu de route du phare est sélectionnée.

Témoin d’alerte du niveau d’huile “”

Ce témoin d’alerte s’allume lorsque le niveau d’huile moteur est bas. Contrôler le bon fonctionnement du circuit

électrique du témoin d’alerte en tournant la clé sur “ON”. Si le témoin d’alerte ne s’allume pas pendant quelques secondes, faire contrôler le circuit électrique par un concessionnaire Yamaha.

N.B.:

● Dans une côte ou lors d’une accéléra-

tion ou décélération brusques, le té- moin d’alerte pourrait se mettre à trembloter, même si le niveau d’huile est correct. Ceci n’indique donc pas une panne.

● Le circuit de détection du niveau

d’huile est également surveillé par un système embarqué de diagnostic de pannes. En cas de défaillance du circuit, le témoin se met à clignoter à la cadence suivante jusqu’à ce que le problème soit résolu : Le témoin d’alerte du niveau d’huile clignote dix fois, puis s’éteint pendant 2.5 secon-

FAU11080

FAU11250

des. Le cas échéant, faire contrôler le véhicule par un concessionnaire Yamaha.

FAU11423

Témoin d’alerte de la température du liquide de refroidissement “”

Ce témoin d’alerte s’allume en cas de surchauffe du moteur. Dans ce cas, couper immédiatement le moteur et le laisser refroidir. Contrôler le bon fonctionnement du circuit électrique du témoin d’alerte en tournant la clé sur “ON”. Si le témoin d’alerte ne s’allume pas pendant quelques secondes, faire contrôler le circuit électrique par un concessionnaire Yamaha.

FCA10020

ATTENTION:

Ne pas faire tourner le moteur lorsque celui-ci surchauffe.

3-4

Page 19

Tem pérature

du liquide de

refroidissement

COMMANDES ET INSTRUMENTS

Affichage Conditions Ce qu’il convient de faire

Moins de 39 °C

(Moins de 103 °F)

40 à 116 °C

(104 à 242 °F)

117 à 139 °C

(243 à 283 °F)

Plus de 140 °C

(Plus de 284 °F)

Le message “Lo” s’affiche. En ordre. On peut démarrer.

La température s’affiche. En ordre. On peut démarrer.

Arrêter le véhicule et laisser tourner le

L’affichage de la température clignote. Le témoin d’alerte s’allume.

Le message “HI” clignote. Le témoin d’alerte s’allume.

moteur au ralenti jusqu’à ce que la température du liquide de refroidissement redescende. Si la température ne redescend pas, couper le moteur. (Voir page 6-35.)

Couper le moteur et le laisser refroidir. (Voir page 6-35.)

3-5

Page 20

COMMANDES ET INSTRUMENTS

Témoin d’alerte de panne moteur “”

Ce témoin d’alerte s’allume ou clignote lorsqu’un des circuits électriques contrôlant le moteur est défectueux. Dans ce cas, il convient de faire vérifier le système embarqué de diagnostic de pannes par un concessionnaire Yamaha. (Les explications au sujet du système embarqué de diagnostic

de pannes se trouvent à la page 3-6.) Contrôler le bon fonctionnement du circuit électrique du témoin d’alerte en tournant la clé sur “ON”. Si le témoin d’alerte ne s’al- lume pas pendant quelques secondes, faire contrôler le circuit électrique par un concessionnaire Yamaha.

Témoin de l’immobilisateur antivol

Contrôler le bon fonctionnement du circuit électrique du témoin en tournant la clé sur “ON”.

Si le témoin ne s’allume pas pendant quelques secondes, faire contrôler le circuit électrique par un concessionnaire Yamaha. Le témoin de l’immobilisateur antivol se met à clignoter 30 secondes après que la clé de contact est tournée sur “OFF”, signalant ainsi l’armement de l’immobilisateur antivol. Le témoin s’éteint après 24 heures, mais l’immobilisateur antivol reste toutefois armé.

FAU11530

FAU38620

Le système de l’immobilisateur antivol est également surveillé par un système embar- qué de diagnostic de pannes. (Les explications au sujet du système embarqué de diagnostic de pannes se trouvent à la page 3-6.)

3-6

FAU39424

Bloc de compteurs multifonctions

1. Afficheur de la température du liquide de refroidissement/de la température de l’air d’ad- mission

2. Compteur de vitesse

3. Compte-tours

4. Compteur kilométrique/totalisateur journalier/totalisateur de la réserve

5. Bouton “SELECT”

6. Bouton “RESET”

7. Montre

8. Afficheur du niveau de carburant

FWA12421

AVERTISSEMENT

Veiller à effectuer tout réglage du bloc de compteurs multifonctions lorsque le véhicule est à l’arrêt.

Le bloc de compteurs multifonctions est composé des éléments suivants :

Page 21

COMMANDES ET INSTRUMENTS

● un compteur de vitesse (affichant la vi-

tesse de conduite)

● un compte-tours (affichant la vitesse

du moteur)

● un compteur kilométrique (affichant la

distance totale parcourue)

● deux totalisateurs journaliers (affi-

chant la distance parcourue depuis leur dernière remise à zéro)

● un totalisateur de la réserve (affichant

la distance parcourue depuis que le segment gauche de l’afficheur du niveau de carburant s’est mis à clignoter)

● une montre

● un afficheur du niveau de carburant

● un afficheur de la température du li-

quide de refroidissement

● un afficheur de la température de l’air

d’admission

● un système embarqué de diagnostic

de pannes

● une fonction de réglage de la lumino-

sité de l’écran ACL et du compte-tours

N.B.:

● Veiller à tourner la clé à la position

“ON” avant d’utiliser les boutons de sélection “SELECT” et de remise à zéro “RESET”.

● Pour le modèle vendu au R.-U.

uniquement : Pour afficher la valeur des compteurs de vitesse et compteur kilométrique/totalisateurs en milles plutôt qu’en kilomètres, il convient d’appuyer sur le bouton de sélection “SELECT” pendant au moins une seconde.

Compte-tours

1. Compte-tours

2. Zone rouge du compte-tours

Le compte-tours électrique permet de contrôler la vitesse de rotation du moteur et de maintenir celle-ci dans la plage de puissance idéale. Lorsque la clé est tournée à la position “ON”, l’aiguille du compte-tours balaie une fois le cadran, puis retourne à zéro en guise de test du circuit électrique.

3-7

FCA10031

ATTENTION:

Ne jamais faire fonctionner le moteur dans la zone rouge du compte-tours. Zone rouge : 12000 tr/mn et au-delà

Montre

1. Montre

2. Compteur de vitesse

La montre s’affiche lorsque la clé de contact est tournée à la position “ON”. Pour afficher la montre pendant 10 secondes alors que le contact est coupé (positions de contacteur à clé “OFF” ou “LOCK” ), appuyer sur le bouton “SELECT”.

Réglage de la montre

1. Tourner la clé de contact sur “ON”.

Page 22

COMMANDES ET INSTRUMENTS

2. Appuyer à la fois sur le bouton “SELECT” et le bouton “RESET” pendant au moins deux secondes.

3. Une fois que l’affichage des heures clignote, régler les heures en appuyant sur le bouton “RESET”.

4. Appuyer sur le bouton “SELECT”. L’af- fichage des minutes se met à cligno-

ter.

5. Régler les minutes en appuyant sur le bouton “RESET”.

6. Appuyer sur le bouton “SELECT”, puis le relâcher pour que la montre se mette en marche.

Compteur kilométrique et totalisateurs

1. Compteur kilométrique/totalisateur journalier/totalisateur de la réserve

Appuyer sur le bouton de sélection “SE- LECT” pour modifier l’affichage des compteurs (compteur kilométrique “ODO”, totalisateurs journaliers “TRIP A” et “TRIP B”) dans l’ordre suivant : TRIP A → TRIP B → ODO → TRIP A Lorsqu’il reste environ 3.4 L (0.90 US gal) (0.75 Imp.gal) de carburant dans le réser- voir, le segment gauche de l’afficheur du niveau de carburant se met à clignoter, et le compteur kilométrique passe automatiquement en mode d’affichage de la réserve “F- TRIP” et affiche la distance parcourue à partir de cet instant. Dans ce cas, l’affichage des compteurs (compteur kilométrique et totalisateurs) se modifie comme suit à la pression sur le bouton de sélection “SELECT” : F-TRIP → TRIP A → TRIP B → ODO → FTRIP Pour remettre un totalisateur à zéro, le sé- lectionner en appuyant sur le bouton de sé- lection “SELECT”, puis appuyer sur le bouton de remise à zéro “RESET” pendant au moins une seconde. Si, une fois le plein de carburant effectué, la remise à zéro du totalisateur de la réserve n’est pas effectuée manuellement, elle s’effectue automatiquement et l’affichage retourne au mode affiché précédemment après que le véhicule a parcouru une distance d’environ 5 km (3 mi).

Afficheur du niveau de carburant

1. Afficheur du niveau de carburant

L’afficheur du niveau de carburant indique la quantité de carburant qui se trouve dans le réservoir de carburant. Les segments de l’afficheur du niveau de carburant s’éteignent dans la direction de “E” (vide) au fur et à mesure que le niveau diminue. Lorsqu’il ne reste plus qu’un seul segment près de “E”, refaire le plein dès que possible.

N.B.:

L’afficheur du niveau de carburant est équipé d’un système embarqué de dia-

gnostic de pannes. Si le circuit électrique est défectueux, le cycle suivant est répété jusqu’à ce que le problème soit résolu : les segments “E” (vide) et “F” (plein), ainsi que le symbole “” clignotent huit fois, puis

3-8

Page 23

COMMANDES ET INSTRUMENTS

d’éteignent pendant trois secondes. Dans ce cas, il convient de faire vérifier le circuit électrique par un concessionnaire Yamaha.

Afficheur de la température du liquide de refroidissement

1. Afficheur de la température du liquide de refroidissement

Cet afficheur indique la température du liquide de refroidissement. Appuyer sur le bouton “RESET” pour alterner entre l’afficheur de la température du liquide de refroidissement et celui de la température de l’air d’admission.

N.B.:

Lorsque l’on sélectionne l’afficheur de la température du liquide de refroidissement, “C” s’affiche d’abord pendant une seconde, puis ensuite la température du liquide de refroidissement.

FCA10020

ATTENTION:

Ne pas faire tourner le moteur lorsque celui-ci surchauffe.

Afficheur de la température de l’air d’ad- mission

1. Afficheur de la température de l’air d’admission

l’afficheur de la température du liquide de refroidissement et celui de la température de l’air d’admission.

N.B.:

● Le témoin d’alerte de la température

du liquide de refroidissement s’allume en cas de surchauffe du moteur, même lorsque l’écran affiche la température de l’air d’admission.

● Lorsque la clé est tournée à la position

“ON”, la température du liquide de refroidissement s’affiche automatiquement, quel que soit l’affichage sélec- tionné avant d’avoir tourné la clé sur “OFF”.

● Lorsque l’on sélectionne l’afficheur de

la température de l’air, “A” s’affiche d’abord pendant une seconde, puis ensuite la température de l’air.

L’afficheur de la température de l’air d’ad- mission indique la température de l’air aspiré dans le boîtier de filtre à air. Appuyer sur le bouton “RESET” pour alterner entre

3-9

Page 24

COMMANDES ET INSTRUMENTS

Système embarqué de diagnostic de pannes

1. Affichage du code d’erreur

Ce modèle est équipé d’un système embarqué de diagnostic de pannes surveillant divers circuits électriques. Lorsque l’un de ces circuits est défectueux, le témoin d’alerte de panne moteur s’allume et l’écran affiche un code d’erreur composé de deux chiffres (par exemple : 11, 12, 13). Le système de l’immobilisateur antivol est également surveillé par un système embar- qué de diagnostic de pannes. Lorsque l’un des circuits de l’immobilisateur est défectueux, le témoin de l’immobilisa- teur antivol se met à clignoter, puis l’écran du compteur kilométrique/totalisateur journalier affiche un code d’erreur composé de deux chiffres (par exemple : 51, 52, 53).

N.B.:

Le code d’erreur 52 pourrait signaler des interférences dans la transmission des signaux. Lorsque ce code d’erreur s’affiche, procéder comme suit :

1. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.

N.B.:

S’assurer qu’aucune autre clé d’un système d’immobilisateur antivol ne soit à proximité du contacteur à clé. Cela signifie entre autres qu’il convient de pas attacher plus d’une clé de véhicule protégé par un immobilisateur au même trousseau de clés. En effet, la présence d’une autre clé pourrait troubler la transmission des signaux, et par là empêcher la mise en marche du moteur.

2. Si le moteur se met en marche, le couper, puis tenter de le remettre en marche avec chacune des clés conventionnelles.

3. Si le moteur ne se met pas en marche avec l’une ou les deux clés conventionnelles, il faut confier le véhicule ainsi que la clé d’enregistrement et les clés conventionnelles à un concessionnaire Yamaha en vue du réenre- gistrement de ces dernières.

3-10

Quand l’écran affiche un code d’erreur, noter le nombre, puis faire contrôler le véhi- cule par un concessionnaire Yamaha.

FCA11590

ATTENTION:

Quand l’écran affiche un code d’erreur, il convient de faire contrôler le véhicule le plus rapidement possible afin d’éviter tout endommagement du moteur.

Commande de la luminosité de l’écran ACL et du compte-tours

1. Cadran du compte-tours

2. Aiguille du compte-tours

3. Affichage ACL

4. Niveau de luminosité

Cette fonction permet de régler la luminosité de l’écran, du cadran et de l’aiguille du compte-tours en vue de les adapter à la clarté ambiante.

Page 25

COMMANDES ET INSTRUMENTS

Réglage de la luminosité

1. Tourner la clé de contact sur “OFF”.

2. Appuyer sur le bouton de sélection “SELECT” et le maintenir enfoncé.

3. Tourner la clé sur “ON”, attendre cinq secondes, puis relâcher le bouton de sélection “SELECT”.

4. Appuyer sur le bouton “RESET” afin de régler le niveau de luminosité souhaitée.

5. Appuyer sur le bouton de sélection “SELECT” afin de confirmer le niveau de luminosité réglée. L’écran retourne à l’affichage du compteur kilométrique ou du totalisateur journalier.

FAU12331

Alarme antivol (en option)

Les concessionnaires Yamaha peuvent équiper ce modèle d’une alarme antivol, disponible en option. Pour plus d’informa- tions à ce sujet, s’adresser à son concessionnaire Yamaha.

FAU12344

Combinés de contacteurs

Gauche

1. Contacteur d’appel de phare “”

2. Inverseur feu de route/feu de croisement “ / ”

3. Contacteur des clignotants “ / ”

4. Contacteur d’avertisseur “”

5. Contacteur des feux de détresse “”

3-11

Page 26

COMMANDES ET INSTRUMENTS

Droite

1. Coupe-circuit du moteur “ / ”

2. Contacteur du démarreur “”

Contacteur d’appel de phare “”

Appuyer sur ce contacteur afin d’effectuer un appel de phare.

Inverseur feu de route/feu de croisement “ / ”

Placer ce contacteur sur “” pour allumer le feu de route et sur “” pour allumer le feu de croisement.

Contacteur des clignotants “ / ”

Pour signaler un virage à droite, pousser ce contacteur vers la position “”. Pour si- gnaler un virage à gauche, pousser ce contacteur vers la position “”. Une fois relâ- ché, le contacteur retourne à sa position

FAU12380

FAU12400

FAU12460

centrale. Pour éteindre les clignotants, appuyer sur le contacteur après que celui-ci est revenu à sa position centrale.

FAU12500

Contacteur d’avertisseur “”

Appuyer sur ce contacteur afin de faire retentir l’avertisseur.

FAU12660

Coupe-circuit du moteur “ / ”

Placer ce contacteur sur “” avant de met- tre le moteur en marche. En cas d’urgence, comme par exemple, lors d’une chute ou d’un blocage de câble des gaz, placer ce contacteur sur “” afin de couper le mo- teur.

FAU12710

Contacteur du démarreur “”

Appuyer sur ce contacteur afin de lancer le moteur à l’aide du démarreur.

FCA10050

ATTENTION:

Avant de mettre le moteur en marche, il convient de lire les instructions de mise en marche figurant à la page 5-1.

3-12

Contacteur des feux de détresse “”

FAU12733

Quand la clé de contact est sur “ON” ou “”, ce contacteur permet d’enclencher les feux de détresse, c.-à-d. le clignotement simultané de tous les clignotants. Les feux de détresse s’utilisent en cas d’ur- gence ou pour avertir les autres automobilistes du stationnement du véhicule à un en- droit pouvant représenter un danger.

FCA10061

ATTENTION:

Ne pas laisser les feux de détresse trop longtemps allumés lorsque le moteur est coupé, car la batterie pourrait se dé- charger.

Page 27

COMMANDES ET INSTRUMENTS

FAU12820

Levier d’embrayage

1. Levier d’embrayage 1. Sélecteur

Le levier d’embrayage se trouve à la poignée gauche. Pour débrayer, tirer le levier vers la poignée. Pour embrayer, relâcher le levier. Un fonctionnement en douceur s’obtient en tirant le levier rapidement et en le

Sélecteur

Le sélecteur est situé du côté gauche de la moto et s’utilise conjointement avec le levier d’embrayage lors du changement des 6 vitesses à prise constante dont la boîte de vi-

tesses est équipée. relâchant lentement. Le levier d’embrayage est équipé d’un contacteur d’embrayage, qui est lié au système du coupe-circuit d’allumage. (Voir page 3-23.)

FAU12870

FAU26822

Levier de frein

Le levier de frein est situé à la poignée droite. Pour actionner le frein avant, tirer le levier vers la poignée.

1. Levier de frein

2. Molette de réglage de position du levier de frein

3. Repère “”

4. Distance entre le levier de frein et la poignée

Le levier de frein est équipé d’une molette de réglage de position. Pour régler la distance entre le levier de frein et la poignée du guidon, tourner la molette de réglage tout en éloignant le levier de la poignée en le repoussant. Il faut veiller à bien aligner la position sélectionnée figurant sur la molette et la marque “” sur le levier de frein.

3-13

Page 28

COMMANDES ET INSTRUMENTS

Pédale de frein

1. Pédale de frein

La pédale de frein est située du côté droit de la moto. Pour actionner le frein arrière, appuyer sur la pédale de frein.

FAU12941

FAU13070

Bouchon de réservoir de carburant

1. Cache-serrure du bouchon de réservoir de carburant

2. Déverrouiller.

Ouverture du bouchon du réservoir de carburant

Relever le cache-serrure du bouchon du ré- servoir de carburant, introduire la clé dans la serrure, puis la tourner de 1/4 de tour dans le sens des aiguilles d’une montre. La serrure est alors déverrouillée et le bouchon du réservoir de carburant peut être ouvert.

2. Tourner la clé dans le sens inverse des aiguilles d’une montre jusqu’à sa position initiale, la retirer, puis refermer le cache-serrure.

N.B.:

Le bouchon ne peut être refermé si la clé n’est pas dans la serrure. De plus, la clé ne peut être retirée si le bouchon n’est pas refermé et verrouillé correctement.

FWA11090

AVERTISSEMENT

S’assurer que le bouchon du réservoir de carburant est refermé correctement avant de démarrer.

Fermeture du bouchon du réservoir de carburant

1. Remettre le bouchon en place, la clé étant insérée dans la serrure.

3-14

Page 29

COMMANDES ET INSTRUMENTS

FAU13220

Carburant

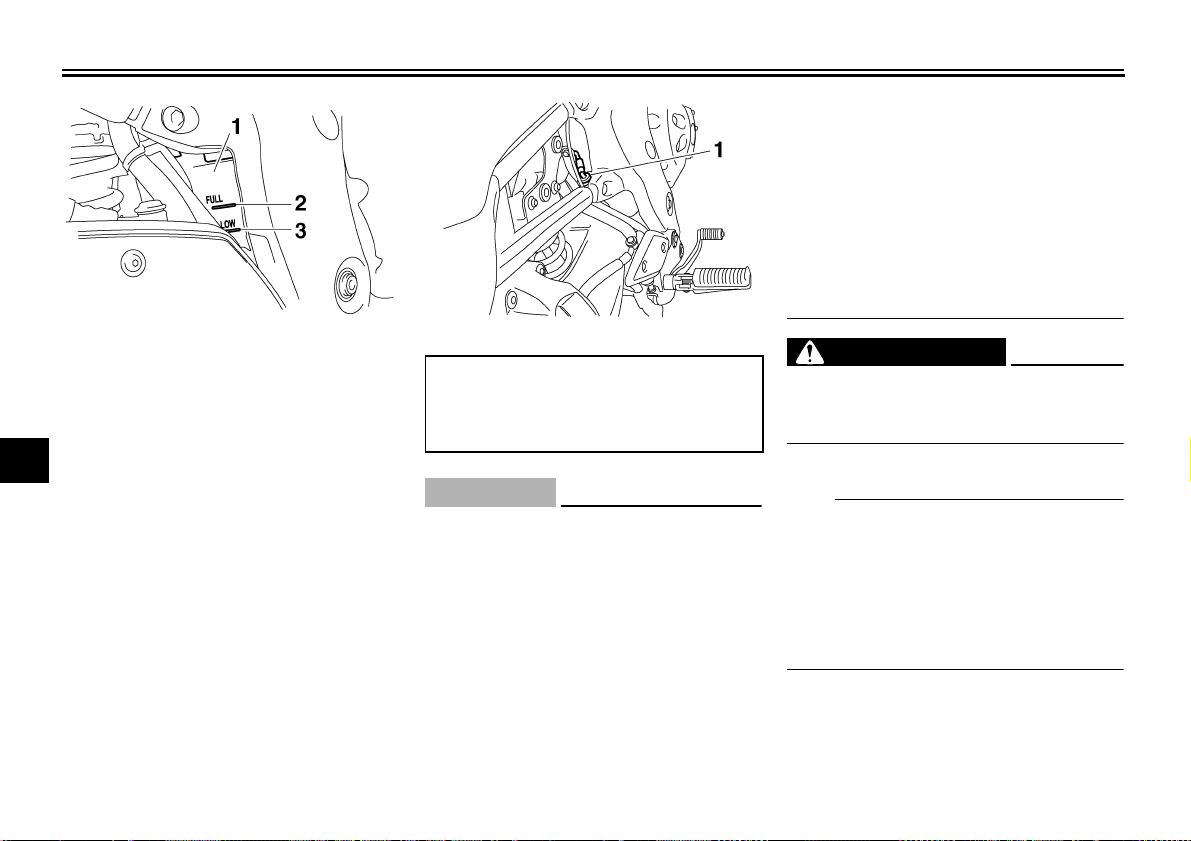

1. Tube de remplissage du réservoir de carburant

2. Niveau de carburant

S’assurer que le niveau de carburant est suffisant. En effectuant le plein de carburant, veiller à introduire l’embout du tuyau de la pompe dans l’orifice de remplissage du réservoir de carburant et à remplir celuici jusqu’à l’extrémité inférieure du tube de remplissage, comme illustré.

FWA10880

AVERTISSEMENT

● Ne pas remplir le réservoir de car-

burant à l’excès, sinon le carburant risque de déborder lorsqu’il chauffe et se dilate.

● Éviter d’en renverser sur le moteur

chaud.

FCA10070

ATTENTION:

Essuyer immédiatement toute coulure de carburant à l’aide d’un chiffon propre, sec et doux. En effet, le carburant risque d’abîmer les surfaces peintes ou les pièces en plastique.

FAU13320

Carburant recommandé :

ESSENCE ORDINAIRE SANS PLOMB EXCLUSIVEMENT

Capacité du réservoir de carburant :

18.0 L (4.76 US gal) (3.96 Imp.gal)

Quantité de la réserve :

3.4 L (0.90 US gal) (0.75 Imp.gal)

FCA11400

ATTENTION:

Utiliser uniquement de l’essence sans plomb. L’utilisation d’essence avec plomb endommagerait gravement certaines pièces du moteur, telles que les soupapes, les segments, ainsi que le système d’échappement.

Ce moteur Yamaha fonctionne à l’essence ordinaire sans plomb d’un indice d’octane recherche de 91 ou plus. Si un cognement ou un cliquetis survient, utiliser une marque

d’essence différente ou une essence super sans plomb. L’essence sans plomb prolonge la durée de service des bougies et ré- duit les frais d’entretien.

3-15

Page 30

COMMANDES ET INSTRUMENTS

Durite de mise à l’air/de tropplein du réservoir de carburant

1. Durite de mise à l’air/de trop-plein du réser- voir de carburant

2. Position d’origine (repère en couleur)

Avant d’utiliser la moto :

● S’assurer que la durite de mise à

l’air/de trop-plein du réservoir de carburant est branchée correctement.

● S’assurer que la durite de mise à

l’air/de trop-plein du réservoir de carburant n’est ni craquelée ni autrement endommagée et la remplacer si né- cessaire.

● S’assurer que l’extrémité de la durite

n’est pas obstruée et, si nécessaire, la nettoyer.

FAU39450

FAU13441

Pot catalytique

Le système d’échappement de ce véhicule est équipé de pots catalytiques.

FWA10860

AVERTISSEMENT

Le système d’échappement est chaud lorsque le moteur a tourné. S’assurer que le système d’échappement est refroidi avant d’effectuer tout travail sur le véhicule.

FCA10700

ATTENTION:

Prendre les précautions suivantes afin d’éviter tout risque d’incendie ou d’endommagement.

● Utiliser uniquement de l’essence

sans plomb. L’utilisation d’essence avec plomb va endommager irré- médiablement le pot catalytique.

● Ne jamais garer le véhicule à proxi-

mité d’objets ou matériaux posant un risque d’incendie, tel que de l’herbe ou d’autres matières facilement inflammables.

● Ne pas laisser tourner le moteur

trop longtemps au ralenti.

FAU39321

Selles

Selle du passager

Dépose de la selle du passager

1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens inverse des aiguilles d’une montre.

1. Serrure de selle du passager

2. Déverrouiller.

2. Repousser la selle du passager vers l’avant, puis la soulever.

Mise en place de la selle du passager

1. Remettre la selle du passager à sa place, puis appuyer à l’arrière de celleci afin de la verrouiller.

3-16

Page 31

COMMANDES ET INSTRUMENTS

2. Remettre la selle du passager en place.

N.B.:

Avant de démarrer, s’assurer que les selles sont correctement en place.

2. Retirer la clé.

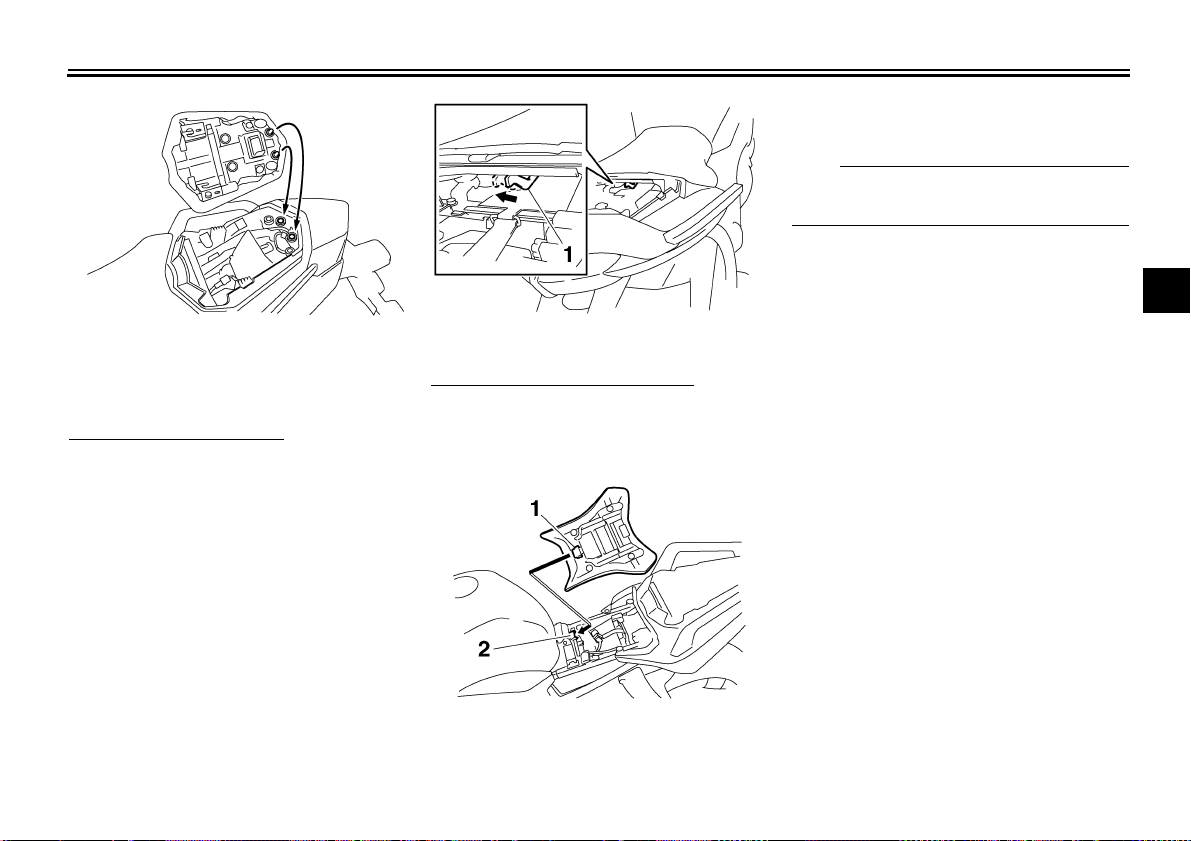

Selle du pilote

Dépose de la selle du pilote

1. Retirer la selle du passager.

2. Pousser le levier de verrouillage de la selle du pilote, situé sous l’arrière de la selle, vers la gauche comme illustré, puis retirer la selle.

1. Levier de verrouillage de la selle du pilote

Mise en place de la selle du pilote

1. Insérer la patte de fixation à l’avant de la selle dans le support de selle, comme illustré, puis appuyer à l’arrière de la selle afin de la verrouiller.

1. Patte de fixation

2. Support de selle

3-17

Page 32

COMMANDES ET INSTRUMENTS

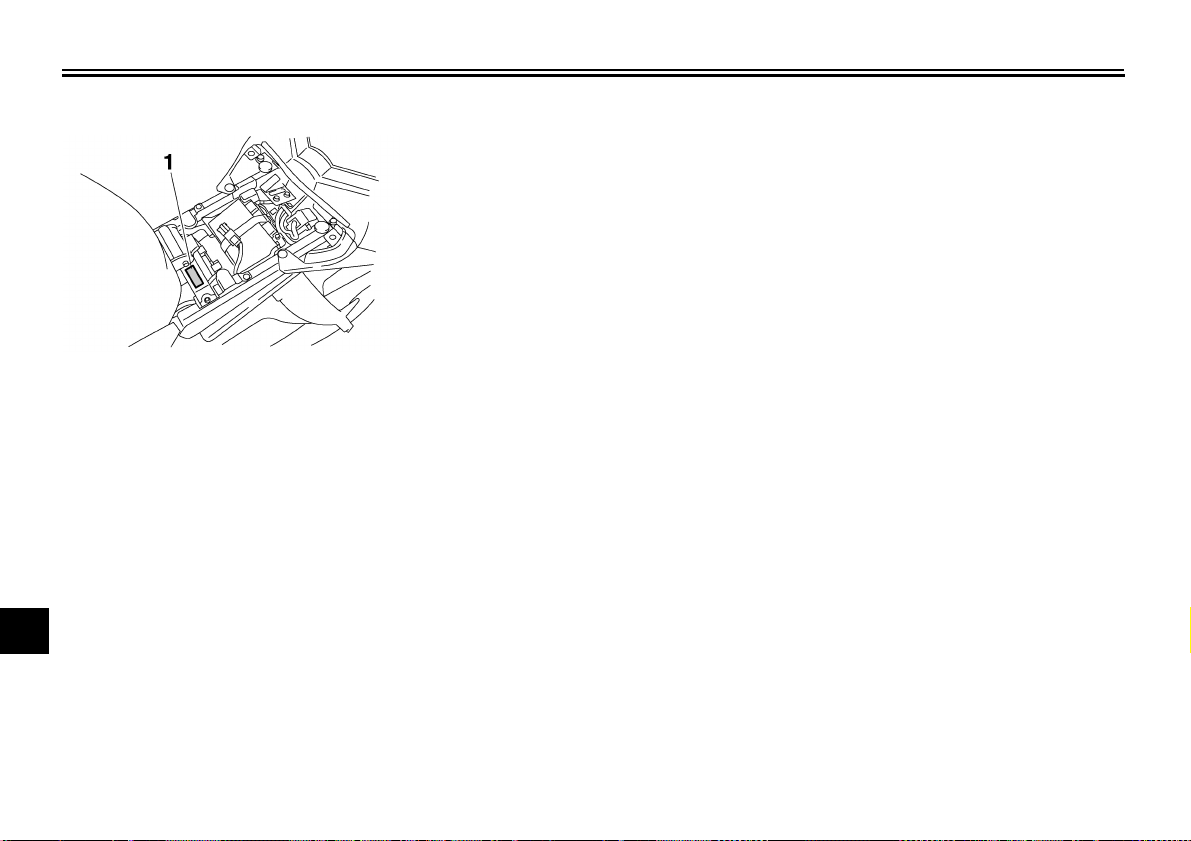

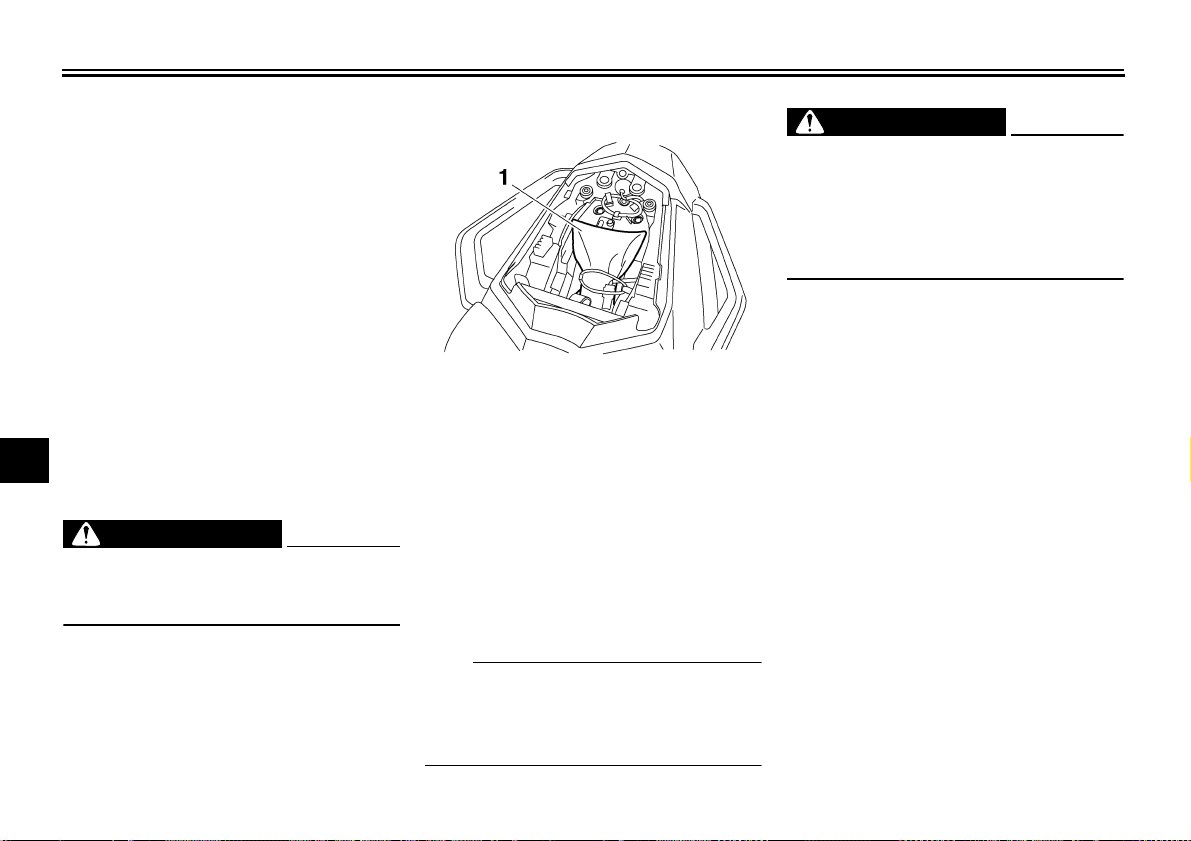

Compartiment de rangement

1. Compartiment de rangement

Ce compartiment de rangement est destiné à accueillir un antivol “U” de Yamaha (optionnel). (Les antivols d’autres marques pourraient ne pas y trouver place.) Veiller à fixer solidement l’antivol “U” dans le compartiment à l’aide des sangles. Afin d’éviter de les perdre, il convient d’attacher les sangles lorsqu’il n’y a pas d’antivol dans le compartiment.

FAU14411

1. Antivol “U” (en option)

2. Sangle

3. Antivol “U” de Yamaha (en option)

Avant de ranger le manuel du propriétaire ou d’autres documents dans ce compartiment, il est préférable de les placer dans un sac en plastique afin de les protéger contre l’humidité. En lavant la moto, prendre soin de ne pas laisser pénétrer d’eau dans le compartiment de rangement.

FAU39331

Réglage de la fourche

Chaque bras de fourche est équipé d’une vis de réglage de la précontrainte de ressort, le bras de fourche droit est équipé d’une vis de réglage de la force d’amortisse- ment à la détente et le bras de fourche gauche d’une vis de réglage de la force d’amor- tissement à la compression.

FWA10180

AVERTISSEMENT

Toujours sélectionner le même réglage pour les deux bras de fourche. Un ré- glage mal équilibré risque de réduire la maniabilité et la stabilité du véhicule.

Précontrainte de ressort

3-18

1. Vis de réglage de la précontrainte de ressort

Page 33

COMMANDES ET INSTRUMENTS

Pour augmenter la précontrainte de ressort et donc durcir la suspension, tourner la vis de réglage de chacun des bras de fourche dans le sens (a). Pour réduire la précon- trainte de ressort et donc adoucir la suspension, tourner ces deux vis dans le sens (b).

N.B.:

Bien veiller à aligner la rainure de réglage figurant sur le dispositif de réglage et le sommet du bouchon de tube de fourche.

1. Réglage actuel

2. Bouchon de tube de fourche

Réglage de la précontrainte de ressort :

Minimum (réglage souple) :

Standard :

5.5

Maximum (réglage dur) :

Force d’amortissement à la détente

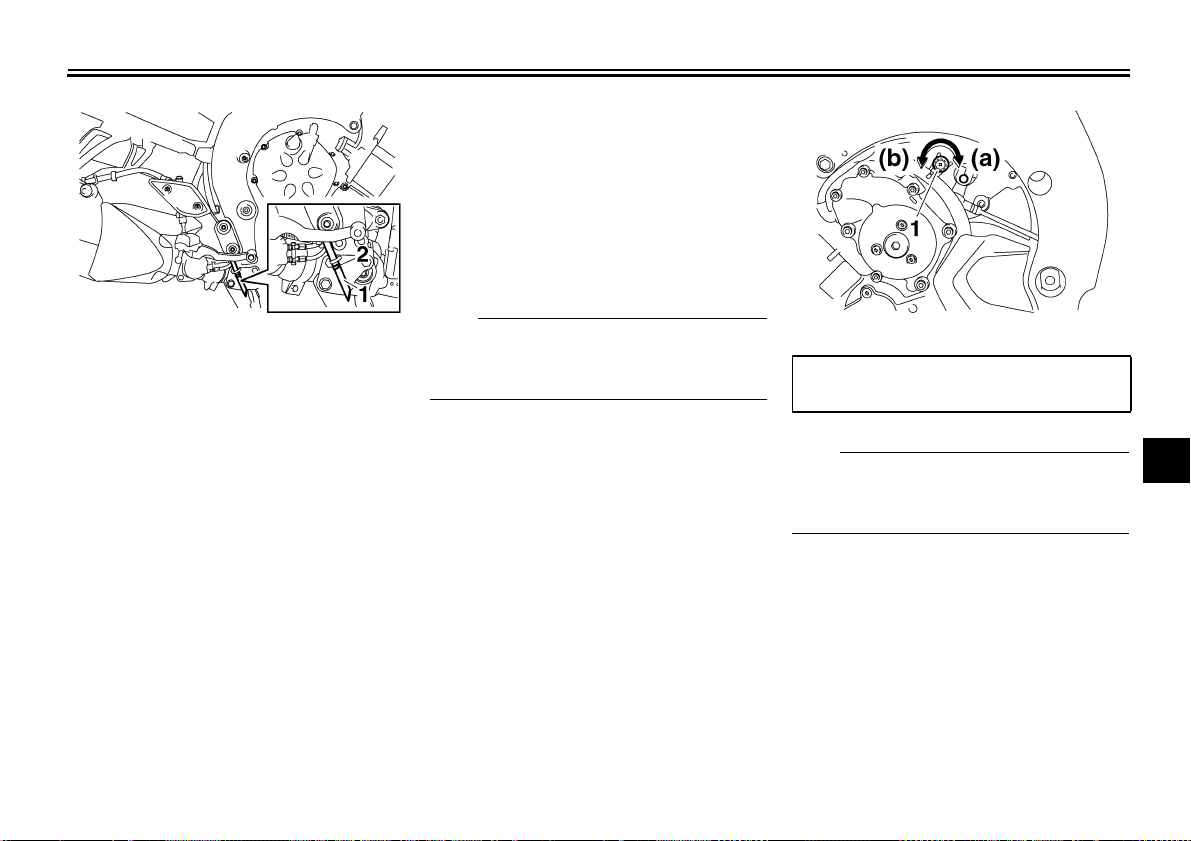

1. Vis de réglage de la force d’amortissement à la détente

La force d’amortissement à la détente ne s’ajuste que sur le bras de fourche droit. Pour augmenter la force d’amortissement à la détente et donc durcir l’amortissement, tourner la vis de réglage dans le sens (a). Pour réduire la force d’amortissement à la détente et donc adoucir l’amortissement, tourner la vis de réglage dans le sens (b).

N.B.:

Bien veiller à effectuer ce réglage sur le bras de fourche droit.

Réglage de l’amortissement à la détente :

Minimum (réglage souple) :

26 déclic(s) dans le sens (b)*

Standard :

15 déclic(s) dans le sens (b)*

Maximum (réglage dur) :

1 déclic(s) dans le sens (b)*

* La vis de réglage étant tournée à

fond dans le sens (a).

Force d’amortissement à la compression

1. Vis de réglage de la force d’amortissement à la compression

3-19

Page 34

COMMANDES ET INSTRUMENTS

La force d’amortissement à la compression ne s’ajuste que sur le bras de fourche gauche. Pour augmenter la force d’amortisse- ment à la compression et donc durcir l’amortissement, tourner la vis de réglage dans le sens (a). Pour réduire la force d’amortissement à la compression et donc adoucir l’amortissement, tourner la vis de réglage dans le sens (b).

N.B.:

Bien veiller à effectuer ce réglage sur le bras de fourche gauche.

Réglage de l’amortissement à la compression :

Minimum (réglage souple) :

26 déclic(s) dans le sens (b)*

Standard :

5 déclic(s) dans le sens (b)*

Maximum (réglage dur) :

1 déclic(s) dans le sens (b)*

* La vis de réglage étant tournée à

fond dans le sens (a).

ATTENTION:

Ne jamais forcer un dispositif de réglage au-delà du réglage minimum et maximum.

FCA10100

N.B.:

En raison de différences dans la production, le nombre total des déclics de réglage peut varier selon les dispositifs de réglage de la force d’amortissement. Le nombre total de déclics représente toutefois la même plage de réglage. Afin d’obtenir un réglage précis, il est préférable de vérifier le nombre de dé- clics de chaque dispositif et d’adapter les valeurs données, si nécessaire.

FAU39341

Réglage du combiné ressortamortisseur

Le combiné ressort-amortisseur est équipé d’une bague de réglage de la précontrainte de ressort et d’une vis de réglage de la force d’amortissement à la détente.

FCA10100

ATTENTION:

Ne jamais forcer un dispositif de réglage au-delà du réglage minimum et maximum.

Précontrainte de ressort

1. Bague de réglage de la précontrainte de ressort

2. Clé spéciale

3. Indicateur de position

3-20

Page 35

COMMANDES ET INSTRUMENTS

Pour augmenter la précontrainte de ressort et donc durcir la suspension, tourner la bague de réglage dans le sens (a). Pour ré- duire la précontrainte de ressort et donc adoucir la suspension, tourner la bague de réglage dans le sens (b).

N.B.:

● Il faut veiller à bien aligner l’encoche

sélectionnée figurant sur la bague de réglage et l’indicateur de position figurant sur l’amortisseur.

● Effectuer ce réglage à l’aide de la clé

spéciale incluse dans la trousse de ré- paration.

Réglage de la précontrainte de ressort :

Minimum (réglage souple) :

Standard :

Maximum (réglage dur) :

Force d’amortissement à la détente

1. Vis de réglage de la force d’amortissement à la détente

Pour augmenter la force d’amortissement à la détente et donc durcir l’amortissement, tourner la vis de réglage dans le sens (a). Pour réduire la force d’amortissement à la détente et donc adoucir l’amortissement, tourner la vis de réglage dans le sens (b).

Réglage de l’amortissement à la détente :

Minimum (réglage souple) :

12 déclic(s) dans le sens (b)*

Standard :

6 déclic(s) dans le sens (b)*

Maximum (réglage dur) :

1 déclic(s) dans le sens (b)*

* La vis de réglage étant tournée à

fond dans le sens (a).

N.B.:

En raison de différences dans la production, le nombre total des déclics de réglage peut varier selon les dispositifs de réglage de la force d’amortissement à la détente. Le nombre total de déclics représente toutefois la même plage de réglage. Afin d’obtenir un réglage précis, il est préférable de vérifier le nombre de déclics de chaque dispositif et d’adapter les valeurs données, si nécessaire.

FWA10220

AVERTISSEMENT

Cet amortisseur contient de l’azote fortement comprimé. Lire attentivement et s’assurer de bien comprendre les informations ci-dessous avant de manipuler l’amortisseur. Le fabricant décline toute responsabilité pour les dégâts ou les blessures corporelles résultant d’une mauvaise manipulation.

● Ne pas modifier ni tenter d’ouvrir la

bonbonne de gaz.

● Ne pas approcher l’amortisseur

d’une flamme ou de toute autre source de chaleur. La pression du gaz augmenterait excessivement, et la bonbonne de gaz pourrait exploser.

3-21

Page 36

COMMANDES ET INSTRUMENTS

● Ne pas déformer ni endommager la

bonbonne de gaz d’aucune façon, car cela risque d’amoindrir les performances d’amortissement.

● Toujours confier l’entretien de

l’amortisseur à un concessionnaire Yamaha.

FAU15150

Supports de sangle de fixation des bagages

1. Support de sangle de fixation des bagages

Le véhicule est équipé de deux supports de sangle de fixation des bagages, disposés sur chacun des repose-pieds du passager.

FAU41940

Système EXUP

Le véhicule est équipé du système EXUP (système de valve à l’échappement) de Yamaha. Le système EXUP, grâce à sa valve de réglage du flux des gaz d’échappement, permet d’accroître le rendement du moteur. Un servomoteur commandé électroniquement règle en permanence la valve en fonction du régime du moteur.

FCA15610

ATTENTION:

Le système EXUP a été réglé à l’usine Yamaha après de nombreux essais. Toute modification des réglages effectuée par une personne ne possédant pas les connaissances techniques requises pourrait provoquer une baisse du rendement du moteur, voire son endommagement.

3-22

Page 37

COMMANDES ET INSTRUMENTS

FAU15301

Béquille latérale

La béquille latérale est située sur le côté gauche du cadre. Relever ou déployer la béquille latérale avec le pied tout en maintenant le véhicule à la verticale.

N.B.:

Le contacteur intégré à la béquille latérale fait partie du circuit du coupe-circuit d’allu- mage, qui coupe l’allumage dans certaines situations. (Le fonctionnement du circuit du coupe-circuit d’allumage est expliqué ciaprès.)

FWA10240

AVERTISSEMENT

Ne pas rouler avec la béquille latérale déployée ou lorsque la béquille ne se relève pas correctement. Celle-ci pourrait toucher le sol et distraire le pilote, qui pourrait perdre le contrôle du véhicule. Le système de coupe-circuit d’allumage de Yamaha permet de rappeler au pilote qu’il doit relever la béquille latérale avant de se mettre en route. Il convient donc de contrôler régulièrement ce système en procédant comme décrit ci-après et de le faire réparer par un concessionnaire Yamaha en cas de mauvais fonctionnement.

FAU15321

Coupe-circuit d’allumage

Le circuit du coupe-circuit d’allumage, qui comprend les contacteurs de béquille laté- rale, d’embrayage et de point mort, remplit les fonctions suivantes.

● Il empêche la mise en marche du mo-

teur lorsqu’une vitesse est engagée et que la béquille latérale est relevée mais que le levier d’embrayage n’est pas actionné.

● Il empêche la mise en marche du mo-

teur lorsqu’une vitesse est engagée et que le levier d’embrayage est actionné mais que la béquille latérale n’a pas été relevée.

● Il coupe le moteur lorsqu’une vitesse

est engagée et que l’on déploie la

béquille latérale. Contrôler régulièrement le fonctionnement du circuit du coupe-circuit d’allumage en effectuant le procédé suivant.

FWA10260

AVERTISSEMENT

● Pour ce contrôle, le véhicule doit

être dressé sur sa béquille centrale.

● Si un mauvais fonctionnement est

constaté, faire contrôler le système

par un concessionnaire Yamaha

avant de démarrer.

3-23

Page 38

COMMANDES ET INSTRUMENTS

Le moteur étant coupé :

1. Déployer la béquille latérale.

2. S’assurer que le coupe-circuit du moteur est activé.

3. Mettre le contact.

4. Mettre la boîte de vitesses au point mort.

5. Appuyer sur le contacteur du démarreur.

Le moteur démarre-t-il?

OUI NON

Le moteur tournant toujours :

6. Relever la béquille latérale.

7. Actionner le levier d’embrayage afin de débrayer le moteur.

8. Engager une vitesse.

9. Déployer la béquille latérale.

Le moteur cale-t-il?

OUI NON

Après que le moteur a calé :

10. Relever la béquille latérale.

11. Actionner le levier d’embrayage afin de débrayer le moteur.

12. Appuyer sur le contacteur du démarreur.

Le moteur démarre-t-il?

OUI NON

Ce système est en ordre. La moto peut être utilisée.

N.B.:

Ce contrôle est le plus fiable lorsque effectué le moteur chaud.

Le contacteur de point mort pourrait être défectueux. Ne pas rouler avant d’avoir fait contrôler la moto par un concessionnaire Yamaha.

Le contacteur de béquille latérale pourrait être défectueux. Ne pas rouler avant d’avoir fait contrôler la moto par un concessionnaire Yamaha.

Le contacteur d’embrayage pourrait être défectueux. Ne pas rouler avant d’avoir fait contrôler la moto par un concessionnaire Yamaha.

3-24

Page 39

CONTRÔLES AVANT UTILISATION

FAU15591

Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem- ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen- ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.

N.B.:

Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.

FWA11150

AVERTISSEMENT

Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et réparer avant d’utiliser le véhicule.

4-1

Page 40

CONTRÔLES AVANT UTILISATION

Points à contrôler avant chaque utilisation

ÉLÉMENTS CONTRÔLES PAGES

Carburant

Huile moteur

Liquide de refroidissement

Frein avant

Frein arrière

• Contrôler le niveau de carburant dans le réservoir.

• Refaire le plein de carburant si nécessaire.

• S’assurer de l’absence de fuite au niveau des durites d’alimentation.

• Contrôler le niveau d’huile du moteur.

• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

• S’assurer de l’absence de fuites d’huile.

• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.

• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.

• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.

• Contrôler le fonctionnement.

• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-

sation de mollesse.

• Contrôler l’usure des plaquettes de frein.

• Remplacer si nécessaire.

• Contrôler le niveau du liquide dans le réservoir.

• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.

• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.

• Contrôler le fonctionnement.

• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-

sation de mollesse.

• Contrôler l’usure des plaquettes de frein.

• Remplacer si nécessaire.

• Contrôler le niveau du liquide dans le réservoir.

• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.

• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.

FAU15603

3-15

6-8

6-10

6-19, 6-20

4-2

Page 41

ÉLÉMENTS CONTRÔLES PAGES

Embrayage

Poignée des gaz

Câbles de commande

Chaîne de transmission

Roues et pneus

Pédale de frein et sélecteur

Levier de frein et d’em- brayage

Béquille centrale, béquille latérale

Attaches du cadre

Instruments, éclairage, signalisation et contacteurs

Contacteur de béquille laté- rale

CONTRÔLES AVANT UTILISATION

• Contrôler le fonctionnement.

• Lubrifier le câble si nécessaire.

• Contrôler la garde au levier.

• Remplacer si nécessaire.

• S’assurer du fonctionnement en douceur.

• Contrôler le jeu de câble des gaz.

• Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la poignée des gaz chez un concessionnaire Yamaha.

• S’assurer du fonctionnement en douceur.

• Lubrifier si nécessaire.

• Contrôler la tension de la chaîne.

• Remplacer si nécessaire.

• Contrôler l’état de la chaîne.

• Lubrifier si nécessaire.

• S’assurer de l’absence d’endommagement.

• Contrôler l’état des pneus et la profondeur des sculptures.

• Contrôler la pression de gonflage.

• Corriger si nécessaire.

• S’assurer du fonctionnement en douceur.

• Si nécessaire, lubrifier les points pivots.

• S’assurer du fonctionnement en douceur.

• Si nécessaire, lubrifier les points pivots.

• S’assurer du fonctionnement en douceur.

• Lubrifier les pivots si nécessaire.

• S’assurer que tous les écrous et vis sont correctement serrés.

• Serrer si nécessaire.

• Contrôler le fonctionnement.

• Corriger si nécessaire.

• Contrôler le fonctionnement du coupe-circuit d’allumage.

• Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.

6-18

6-15, 6-24

6-23

6-21, 6-23

6-15, 6-18

6-24

6-25

—

3-23

4-3

Page 42

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

AVERTISSEMENT

● Il importe, avant d’utiliser le véhi-

cule, de bien se familiariser avec toutes ses commandes et leurs fonctions. Au moindre doute concernant le fonctionnement de certaines commandes, consulter un concessionnaire Yamaha.

● Ne jamais mettre le moteur en mar-

che ou utiliser le véhicule dans un

local fermé, même pour une courte durée. Les gaz d’échappement sont toxiques et peuvent entraîner la perte de connaissance et même la mort en peu de temps. Toujours veiller à ce que l’endroit soit bien ventilé.

● Avant de démarrer, toujours s’assu-

rer de relever la béquille latérale. Une béquille latérale déployée ris- que de toucher le sol et de distraire le pilote, qui pourrait perdre le contrôle du véhicule.

FAU15950

FWA10270

FAU39354

Mise en marche du moteur

Afin que le coupe-circuit d’allumage n’entre pas en action, il faut qu’une des conditions suivantes soit remplie :

● La boîte de vitesses doit être au point

mort.

● Une vitesse doit être engagée, le levier

d’embrayage actionné et la béquille latérale relevée.

FWA10290

AVERTISSEMENT

● Avant de mettre le moteur en mar-

che, contrôler le fonctionnement du système de coupe-circuit d’allumage en suivant le procédé décrit à la page 3-23.

● Ne jamais rouler avec la béquille la-

térale déployée.

1. Tourner la clé sur “ON” et s’assurer que le coupe-circuit du moteur est placé sur “”.

FCA15400

ATTENTION:

Le témoin et les témoins d’alerte suivants devraient s’allumer pendant quelques secondes, puis s’éteindre.

● Témoin d’alerte du niveau d’huile

● Témoin d’alerte de la température

du liquide de refroidissement

● Témoin d’alerte de panne moteur

5-1

● Témoin de l’immobilisateur antivol

Si un témoin ne s’éteint pas, se reporter à la page 3-3 et effectuer le contrôle du circuit approprié.

2. Mettre la boîte de vitesses au point mort.

N.B.:

Quand la boîte de vitesses est mise au point mort, le témoin de point mort devrait s’allu- mer. Si ce n’est pas le cas, il faut faire contrôler le circuit électrique par un concessionnaire Yamaha.

3. Appuyer sur le contacteur du démar- reur pour mettre le moteur en marche.

N.B.:

Si le moteur ne se met pas en marche, relâ- cher le contacteur du démarreur, puis attendre quelques secondes avant de faire un nouvel essai. Chaque essai de mise en marche doit être aussi court que possible afin d’économiser l’énergie de la batterie. Ne pas actionner le démarreur pendant plus de 10 secondes d’affilée.

FCA15394

ATTENTION:

● Si le témoin d’alerte du niveau

d’huile tremblote ou ne s’éteint pas dès que le moteur est mis en mar-

Page 43

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

che, couper immédiatement le moteur, puis contrôler le niveau d’huile et s’assurer qu’il n’y a pas de fuite. Si nécessaire, faire l’appoint d’huile, puis contrôler une nouvelle fois le témoin d’alerte.

● Si le témoin d’alerte de la tempéra-

ture du liquide de refroidissement tremblote ou ne s’éteint pas dès que le moteur est mis en marche, couper immédiatement le moteur, puis contrôler le niveau du liquide de refroidissement et s’assurer qu’il n’y a pas de fuite. Si nécessaire, faire l’appoint de liquide de refroidissement, puis contrôler une nouvelle fois le témoin d’alerte.

● Si le témoin d’avertissement de

panne du moteur clignote ou reste allumé après la mise en marche du moteur, couper immédiatement le moteur et faire contrôler le système par un concessionnaire Yamaha.

● Le témoin de l’immobilisateur anti-

vol doit s’allumer lorsque la clé est tournée sur “ON”, puis il doit s’éteindre quelques secondes plus tard. Si le témoin ne s’allume pas, ne s’éteint pas ou clignote et que l’écran affiche un code d’erreur à deux chiffres (p. ex., 51, 52, 53), il

convient de faire vérifier le circuit électrique par un concessionnaire Yamaha.

FCA11040

ATTENTION:

En vue de prolonger la durée de service du moteur, ne jamais accélérer à l’excès tant que le moteur est froid !

N.B.:

Le moteur est chaud quand il répond rapidement aux mouvements de la poignée des gaz.

FAU16671

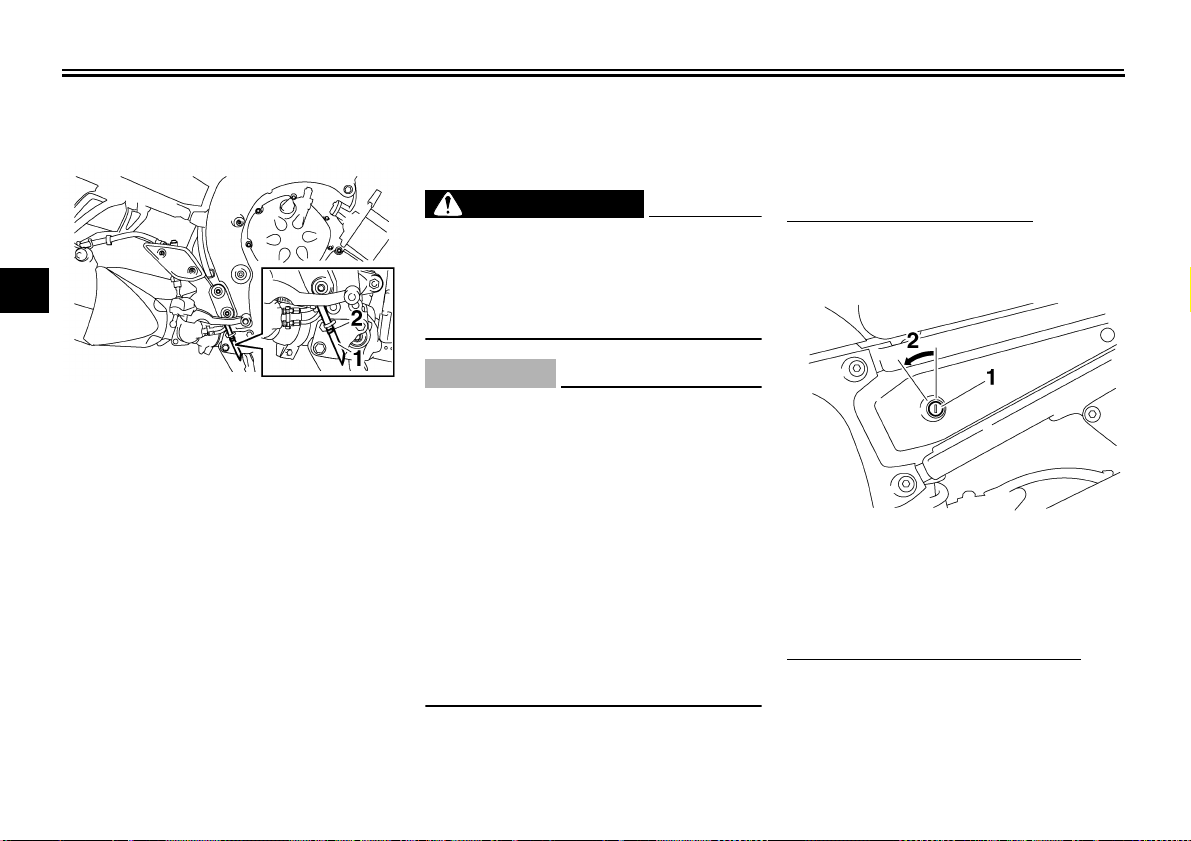

Passage des vitesses

1. Sélecteur

2. Point mort

La boîte de vitesses permet de contrôler la puissance du moteur disponible lors des démarrages, accélérations, montées des côtes, etc. Les positions du sélecteur sont indiquées sur l’illustration.

N.B.:

Pour passer au point mort, enfoncer le sé- lecteur à plusieurs reprises jusqu’à ce qu’il arrive en fin de course, puis le relever légè- rement.

5-2

Page 44

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

ATTENTION:

● Ne pas rouler trop longtemps en

roue libre lorsque le moteur est coupé et ne pas remorquer la moto sur de longues distances, même lorsque la boîte de vitesses est au point mort. En effet, son graissage ne s’effectue correctement que lorsque le moteur tourne. Un graissage insuffisant risque d’endom- mager la boîte de vitesses.

● Toujours débrayer avant de chan-

ger de vitesse afin d’éviter d’en- dommager le moteur, la boîte de vitesses et la transmission, qui ne sont pas conçus pour résister au choc infligé par un passage en force des vitesses.

FCA10260

FAU16810

Comment réduire sa consommation de carburant

La consommation de carburant de la moto dépend dans une grande mesure du style de conduite. Suivre les conseils suivants en vue d’économiser le carburant :

● Passer sans tarder aux rapports supé-

rieurs et éviter les régimes très élevés lors des accélérations.

● Ne pas donner de gaz en rétrogradant

et éviter d’emballer le moteur à vide.

● Couper le moteur au lieu de le laisser

tourner longtemps au ralenti (ex. : embouteillages, feux rouges, passages à niveau).

FAU16841

Rodage du moteur

Les premiers 1600 km (1000 mi) constituent la période la plus importante de la vie du moteur. C’est pourquoi il est indispensable de lire attentivement ce qui suit. Le moteur étant neuf, il faut éviter de le soumettre à un effort excessif pendant les premiers 1600 km (1000 mi). Les pièces mobiles du moteur doivent s’user et se roder mutuellement pour obtenir les jeux de marche corrects. Pendant cette période, éviter de conduire à pleins gaz de façon prolongée et éviter tout excès susceptible de provoquer la surchauffe du moteur.

FAU17091

0 à 1000 km (0 à 600 mi)

Éviter de faire tourner le moteur à plus de 6000 tr/mn de façon prolongée.

1000 à 1600 km (600 à 1000 mi)

Éviter de faire tourner le moteur à plus de 7200 tr/mn de façon prolongée.

FCA10301

ATTENTION:

Changer l’huile moteur et remplacer l’élément ou la cartouche du filtre à huile après 1000 km (600 mi) d’utilisation.

5-3

Page 45

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

1600 km (1000 mi) et au-delà

Le rodage est terminé et l’on peut rouler normalement.

FCA10310

ATTENTION:

● Ne jamais faire fonctionner le mo-

teur dans la zone rouge du comptetours.

● Si un problème quelconque surve-

nait au moteur durant la période de rodage, consulter immédiatement un concessionnaire Yamaha.

FAU17212

Stationnement

Pour stationner le véhicule, couper le moteur, puis retirer la clé de contact.

FWA10310

AVERTISSEMENT

● Comme le moteur et le système

d’échappement peuvent devenir brûlants, il convient de se garer de façon à ce que les piétons ou les en- fants ne risquent pas de toucher ces éléments.

● Ne pas garer le véhicule dans une

descente ou sur un sol meuble, car il pourrait facilement se renverser.

FCA10380

ATTENTION:

Ne jamais se garer à proximité d’objets ou matériaux posant un risque d’incen- die, tel que de l’herbe ou d’autres matiè- res facilement inflammables.

5-4

Page 46

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

La sécurité est l’impératif numéro un du bon motocycliste. La réalisation des contrôles et entretiens, réglages et lubrifications périodi- ques permet de garantir le meilleur rendement possible et contribue hautement à la sécurité de conduite. Les points de contrôle, réglage et lubrification principaux sont expliqués aux pages suivantes. Les fréquences données dans le tableau des entretiens et graissages périodiques s’entendent pour la conduite dans des conditions normales. Le propriétaire devra donc ADAPTER LES FRÉQUENCES PRÉ- CONISÉES ET ÉVENTUELLEMENT LES RACCOURCIR en fonction du climat, du

terrain, de la situation géographique et de l’usage qu’il fait de son véhicule.

AVERTISSEMENT

Si l’on ne maîtrise pas les techniques d’entretien, ce travail doit être confié à un concessionnaire Yamaha.

FAU17240

FWA10320

FAU17541

Trousse de réparation

1. Trousse de réparation

La trousse de réparation se trouve sous la selle du passager. (Voir page 3-16.) Les informations données dans ce manuel et les outils de la trousse de réparation sont destinés à fournir au propriétaire les moyens nécessaires pour effectuer l’entre- tien préventif et les petites réparations. Cependant d’autres outils, comme une clé dynamométrique, peuvent être nécessaires pour effectuer correctement certains entretiens.

N.B.:

Si l’on ne dispose pas des outils ou de l’ex- périence nécessaires pour mener un travail à bien, il faut le confier à un concessionnaire Yamaha.

FWA10350

AVERTISSEMENT

Toute modification non approuvée par Yamaha risque d’entraîner une perte de rendement et de rendre la conduite de ce véhicule dangereuse. Consulter un concessionnaire Yamaha avant de procéder à la moindre modification.

6-1

Page 47

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU17705

Tableau des entretiens et graissages périodiques

N.B.:

● Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.

● Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.

● L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et

l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.

N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER

Canalisation de carbu-

1 *

rant

2 * Bougies

3 * Soupapes

4 Élément du filtre à air • Remplacer. √

5 Embrayage

6 * Frein avant

7 * Frein arrière

• S’assurer que les durites d’alimentation ne sont ni craquelées ni autrement endommagées.

• Contrôler l’état.

• Nettoyer et corriger l’écartement des électrodes.

• Remplacer. √√

• Contrôler le jeu aux soupapes.

• Régler.

• Contrôler le fonctionnement.

• Régler.

• Contrôler le fonctionnement, le niveau de liquide et s’as- surer de l’absence de fuite.

• Remplacer les plaquettes de frein. Quand la limite est atteinte.

• Contrôler le fonctionnement, le niveau de liquide et s’as- surer de l’absence de fuite.

• Remplacer les plaquettes de frein. Quand la limite est atteinte.

6-2

DISTANCE AU COMPTEUR (× 1000 km) CON-

1 10203040

√√√√ √

√√

Tous les 40000 km

√√√√√

√√√√√ √

TRÔLE

ANNUEL

Page 48

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER

• S’assurer de l’absence de craquelures ou autre endom-

8 * Durites de frein

9 * Roues • Contrôler le voile et l’état. √√√√

10 * Pneus

11 * Roulements de roue

12 * Bras oscillant

13 Chaîne de transmission

Roulements de direc-

14 *

tion

15 * Attaches du cadre

Béquille latérale,

béquille centrale Contacteur de béquille

17 *

latérale

18 * Fourche avant

magement.

• Remplacer. Tous les 4 ans

• Contrôler la profondeur de sculpture et l’état des pneus.

• Remplacer si nécessaire.

• Contrôler la pression de gonflage.

• Corriger si nécessaire.

• S’assurer qu’ils n’ont pas de jeu et ne sont pas endomma- gés.

• S’assurer du bon fonctionnement et de l’absence de jeu

excessif.

• Contrôler la tension, l’alignement et l’état de la chaîne.

• Régler et lubrifier abondamment la chaîne avec un lubri- fiant spécial pour chaîne à joints toriques.

• S’assurer qu’ils n’ont pas de jeu et que la direction n’est

pas dure.

• Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km

• S’assurer que tous les écrous et vis sont correctement serrés.

• Contrôler le fonctionnement.

• Lubrifier.

• Contrôler le fonctionnement. √√√√√ √

• Contrôler le fonctionnement et s’assurer de l’absence de fuites d’huile.

DISTANCE AU COMPTEUR (× 1000 km) CON-

1 10203040

√√√√ √

√√√√

Tous les 1000 km et après le nettoyage de la moto

ou la conduite sous la pluie

√√√√√

√√√√ √

√√√√

TRÔLE

ANNUEL

6-3

Page 49

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER

Combiné ressort-amor-

19 *

tisseur Points pivots de bras

relais et bras de raccor-

20 *

dement de suspension arrière

21 * Injection de carburant

22 Huile moteur

Cartouche du filtre à

huile moteur

Système de refroidisse-

24 *

ment

Contacteur de feu stop

25 *

sur frein avant et arrière

Pièces mobiles et câ-

bles

Boîtier de poignée et

27 *

câble des gaz

Système d’admission

28 *

d’air

• Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit pas.

• Contrôler le fonctionnement. √√√√

• Régler le régime de ralenti du moteur et la synchronisa-

tion.

• Changer.

• Contrôler le niveau d’huile et s’assurer de l’absence de fuites d’huile.

• Remplacer. √√√

• Contrôler le niveau de liquide de refroidissement et s’as- surer de l’absence de fuites de liquide.

• Changer. Tous les 3 ans

• Contrôler le fonctionnement. √√√√√ √

• Lubrifier. √√√√ √

• Contrôler le fonctionnement et le jeu.

• Régler le jeu de câble des gaz si nécessaire.

• Lubrifier le boîtier de poignée des gaz et le câble des gaz.

• S’assurer du bon état du clapet de coupure d’air, du cla-

pet flexible et de la durite.

• Si nécessaire, remplacer le système d’admission d’air dans son intégralité.

DISTANCE AU COMPTEUR (× 1000 km) CON-

1 10203040

√√√√

√√√√√ √

√√√√ √

TRÔLE

ANNUEL

6-4

Page 50

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER

Tube et pot d’échappe-

29 *

ment Éclairage, signalisa-

30 *

tion et contacteurs

• Contrôler le serrage du collier à vis. √√√√√

• Contrôler le fonctionnement.

• Régler le faisceau de phare.

N.B.:

● Filtre à air

• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air comprimé sous peine de l’endommager.

• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.

● Entretien des freins hydrauliques

• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.

• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

DISTANCE AU COMPTEUR (× 1000 km) CON-

1 10203040

√√√√√ √

TRÔLE

ANNUEL

FAU18680

6-5

Page 51

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU18771

Dépose et repose des caches

Afin de pouvoir effectuer certains entretiens décrits dans ce chapitre, il est nécessaire de déposer les caches illustrés. Se référer à cette section à chaque fois qu’il faut dépo- ser ou reposer un cache.

1. Cache A

2. Cache B

Caches A et B

FAU40030

Dépose d’un cache Retirer la visserie, puis retirer le cache en procédant comme illustré.

1. Cache A

2. Vis

3. Vis

Mise en place du cache Remettre le carénage à sa place, puis repo- ser la visserie.

FAU19272

Cache C

Dépose du cache Déposer la vis, puis tirer sur le cache aux endroits illustrés.

1. Cache C

2. Vis

Repose du cache Remettre le cache à sa place, puis reposer la vis.

1. Cache C

6-6

Page 52

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU19651

Contrôle des bougies

Les bougies sont des pièces importantes du moteur et elles doivent être contrôlées régulièrement, de préférence par un concessionnaire Yamaha. Les bougies doivent être démontées et contrôlées aux fréquen- ces indiquées dans le tableau des entretiens et graissages périodiques, car la chaleur et les dépôts finissent par les user. L’état des bougies peut en outre révéler l’état du moteur. La porcelaine autour de l’électrode centrale de chaque bougie doit être de couleur café au lait clair ou légèrement foncé, couleur idéale pour un véhicule utilisé dans des

conditions normales. Si la couleur d’une bougie est nettement différente, le moteur pourrait présenter une anomalie. Ne jamais essayer de diagnostiquer soi-même de tels problèmes. Il est préférable de confier le vé- hicule à un concessionnaire Yamaha. Si l’usure des électrodes est excessive ou les dépôts de calamine ou autres sont trop importants, il convient de remplacer la bougie concernée.

Avant de monter une bougie, il faut mesurer l’écartement de ses électrodes à l’aide d’un jeu de cales d’épaisseur et le régler si né- cessaire.

1. Écartement des électrodes

Écartement des électrodes :

0.6–0.7 mm (0.024–0.028 in)

Nettoyer la surface du joint de la bougie et ses plans de joint, puis nettoyer soigneusement les filets de bougie.

Couple de serrage :

Bougie :

12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)

Bougie spécifiée:

NGK/CR9EK

6-7

N.B.:

Si une clé dynamométrique n’est pas disponible lors du montage d’une bougie, une bonne approximation consiste à serrer de

Page 53

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

1/4 à 1/2 tour supplémentaire après le serrage à la main. Il faudra toutefois serrer la bougie au couple spécifié le plus rapidement possible.

FCA10840

ATTENTION:

Afin d’éviter d’endommager la fiche rapide de la bobine d’allumage, ne jamais utiliser d’outil quel qu’il soit pour retirer ou remonter le capuchon de bougie. Il se peut que le capuchon de bougie soit difficile à retirer, car le joint en caoutchouc placé à son extrémité tient fermement. Pour retirer le capuchon de bougie, il suffit de le tirer vers le haut tout en le tournant quelque peu dans les deux sens. Pour le remettre en place, l’enfon- cer tout en le tournant dans les deux sens.

FAU19871

Huile moteur et cartouche du filtre à huile

Il faut vérifier le niveau d’huile moteur avant chaque départ. Il convient également de changer l’huile et de remplacer la cartouche du filtre à huile aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques.

Contrôle du niveau d’huile

1. Dresser le véhicule sur sa béquille centrale.

N.B.:

S’assurer que le véhicule est bien à la verti- cale avant de contrôler le niveau d’huile. Une légère inclinaison peut entraîner des erreurs de lecture.

2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes, puis le couper.

3. Attendre quelques minutes que l’huile se stabilise, puis vérifier son niveau à travers le hublot de contrôle, situé au côté inférieur droit du carter moteur.

N.B.:

Le niveau d’huile moteur doit se situer entre les repères de niveau minimum et maximum.

1. Bouchon de remplissage de l’huile moteur

2. Hublot de contrôle du niveau d’huile moteur

3. Repère de niveau maximum

4. Repère de niveau minimum

4. Si le niveau d’huile moteur est inférieur au repère de niveau minimum, ajouter de l’huile moteur du type recommandé jusqu’au niveau spécifié.

Changement de l’huile moteur (avec ou sans remplacement de la cartouche du filtre à huile)

1. Mettre le moteur en marche et le faire chauffer pendant quelques minutes, puis le couper.

2. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.

3. Retirer le bouchon de remplissage et la vis de vidange afin de vidanger l’huile du carter moteur.

6-8

Page 54

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

N.B.:

Des clés pour filtre à huile sont disponibles chez les concessionnaires Yamaha.

5. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine couche d’huile moteur.

1. Vis de vidange d’huile moteur

N.B.:

Sauter les étapes 4 à 6 si l’on ne procède pas au remplacement de la cartouche du filtre à huile.

4. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.

1. Clé pour filtre à huile

2. Cartouche de filtre à huile

1. Joint torique

N.B.:

S’assurer que le joint torique est bien logé dans son siège.

6. Mettre la cartouche du filtre à huile neuve en place à l’aide d’une clé pour filtre à huile, puis la serrer au couple spécifié à l’aide d’une clé dynamomé- trique.

6-9

1. Clé dynamométrique

Couple de serrage :

Cartouche du filtre à huile :

17 Nm (1.7 m·kgf, 12 ft·lbf)

7. Monter la vis de vidange de l’huile moteur, puis la serrer au couple de serrage spécifié.

Couple de serrage :

Vis de vidange de l’huile moteur :

43 Nm (4.3 m·kgf, 31 ft·lbf)

8. Ajouter la quantité spécifiée de l’huile moteur recommandée, puis remonter et serrer le bouchon de remplissage d’huile.

Page 55

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Huile moteur recommandée:

Voir page 8-1.

Quantité d’huile :

Sans remplacement de la cartouche du filtre à huile :

2.90 L (3.07 US qt) (2.55 Imp.qt) Avec remplacement de la cartouche du filtre à huile :

3.10 L (3.28 US qt) (2.73 Imp.qt)

FCA11620

ATTENTION:

● Ne pas mélanger d’additif chimique

à l’huile afin d’éviter tout patinage de l’embrayage, car l’huile moteur lubrifie également l’embrayage. Ne pas utiliser des huiles de grade diesel “CD” ni des huiles de grade supérieur à celui spécifié. S’assurer également de ne pas utiliser une huile portant la désignation “ENERGY CONSERVING II” ou la même désignation avec un chiffre plus élevé.

● S’assurer qu’aucune crasse ou ob-

jet ne pénètre dans le carter moteur.

9. Mettre le moteur en marche et contrô- ler pendant quelques minutes s’il y a présence de fuites d’huile en laissant

tourner le moteur au ralenti. En cas de fuite d’huile, couper immédiatement le moteur et rechercher la cause.

N.B.:

Une fois le moteur mis en marche, le témoin d’alerte du niveau d’huile doit s’éteindre si le niveau d’huile est suffisant.

FCA10400

ATTENTION:

Si le témoin d’alerte du niveau d’huile tremblote ou ne s’éteint pas, couper immédiatement le moteur, puis faire contrôler le véhicule par un concessionnaire Yamaha.

10. Couper le moteur, puis vérifier le niveau d’huile et faire l’appoint, si néces- saire.

FAU20070

Liquide de refroidissement

Il faut contrôler le niveau du liquide de refroidissement avant chaque départ. Il convient également de changer le liquide de refroidissement aux fréquences spécifiées dans le tableau des entretiens et graissages pé- riodiques.

FAU40040

Contrôle du niveau

1. Dresser le véhicule sur sa béquille centrale.

N.B.:

● Le niveau du liquide de refroidisse-

ment doit être vérifié le moteur froid, car il varie en fonction de la tempéra- ture du moteur.

● S’assurer que le véhicule soit bien à la

verticale avant de contrôler le niveau du liquide de refroidissement. Une lé- gère inclinaison peut entraîner des erreurs de lecture.

2. Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.

N.B.:

Le niveau du liquide de refroidissement doit se situer entre les repères de niveau minimum et maximum.

6-10

Page 56

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

● Si on a ajouté de l’eau au liquide de

1. Vase d’expansion

2. Repère de niveau maximum

3. Repère de niveau minimum

3. Si le niveau du liquide de refroidissement est égal ou inférieur au repère de

niveau minimum, déposer le cache C. (Voir page 6-6.)

4. Retirer le bouchon du vase d’expan- sion, ajouter du liquide jusqu’au repère de niveau maximum, puis remettre le bouchon en place.

1. Bouchon du vase d’expansion

Capacité du vase d’expansion (jusqu’au repère de niveau maximum) :

0.25 L (0.26 US qt) (0.22 Imp.qt)

FCA10470

ATTENTION:

● Si l’on ne peut se procurer du li-

quide de refroidissement, utiliser de l’eau distillée ou de l’eau du robinet douce. Ne pas utiliser d’eau dure ou salée, car cela endommagerait le moteur.

● Si l’on a utilisé de l’eau au lieu de li-

quide de refroidissement, il faut la remplacer par du liquide de refroidissement dès que possible afin d’éviter tout risque d’endommagement du moteur en raison d’une

Ne jamais essayer de retirer le bouchon du radiateur tant que le moteur est chaud.

5. Reposer le cache.

N.B.:

● Les ventilateurs du radiateur se met-

● En cas de surchauffe du moteur, sui-

surchauffe et afin de protéger le circuit de refroidissement du gel et de la corrosion.

refroidissement, il convient de faire rétablir le plus rapidement possible le taux d’antigel par un concessionnaire Yamaha, afin de rendre toutes ses propriétés au liquide de refroidissement.

FWA10380

AVERTISSEMENT

tent en marche et se coupent automatiquement en fonction de la tempéra- ture du liquide de refroidissement dans le radiateur.

vre les instructions à la page 6-35.

6-11

Page 57

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Changement du liquide de

FAU33030

refroidissement

FWA10380

AVERTISSEMENT

Ne jamais essayer de retirer le bouchon du radiateur tant que le moteur est chaud.

Il convient de changer le liquide de refroidissement aux fréquences spécifiées dans le tableau des entretiens et graissages pério- diques. Confier le changement du liquide de refroidissement à un concessionnaire Yamaha.

FAU40050

Remplacement de l’élément du filtre à air

Il convient de remplacer l’élément du filtre à air aux fréquences spécifiées dans le ta- bleau des entretiens et graissages périodi- ques. Remplacer plus fréquemment l’élé- ment de filtre à air lorsque le véhicule est utilisé dans des zones très poussiéreuses ou humides.

1. Déposer la selle du pilote. (Voir page 3-16.)

2. Déposer les caches A et B. (Voir page 6-6.)

3. Retirer les vis du carénage, puis dépo- ser ce dernier.

1. Vis

5. Soulever l’avant du réservoir de carburant, puis l’incliner et l’éloigner du boî- tier de filtre à air. (Ne pas débrancher les durites d’alimentation !)

1. Carénage

2. Vis

4. Retirer les vis du réservoir de carburant.

6-12

FWA10410

AVERTISSEMENT

● Veiller à ce que le réservoir de car-

burant soit bien soutenu.

Page 58

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

● Ne pas trop incliner le réservoir de

carburant ou trop tirer sur celui-ci afin de ne pas desserrer les durites d’alimentation, ce qui pourrait provoquer une fuite.

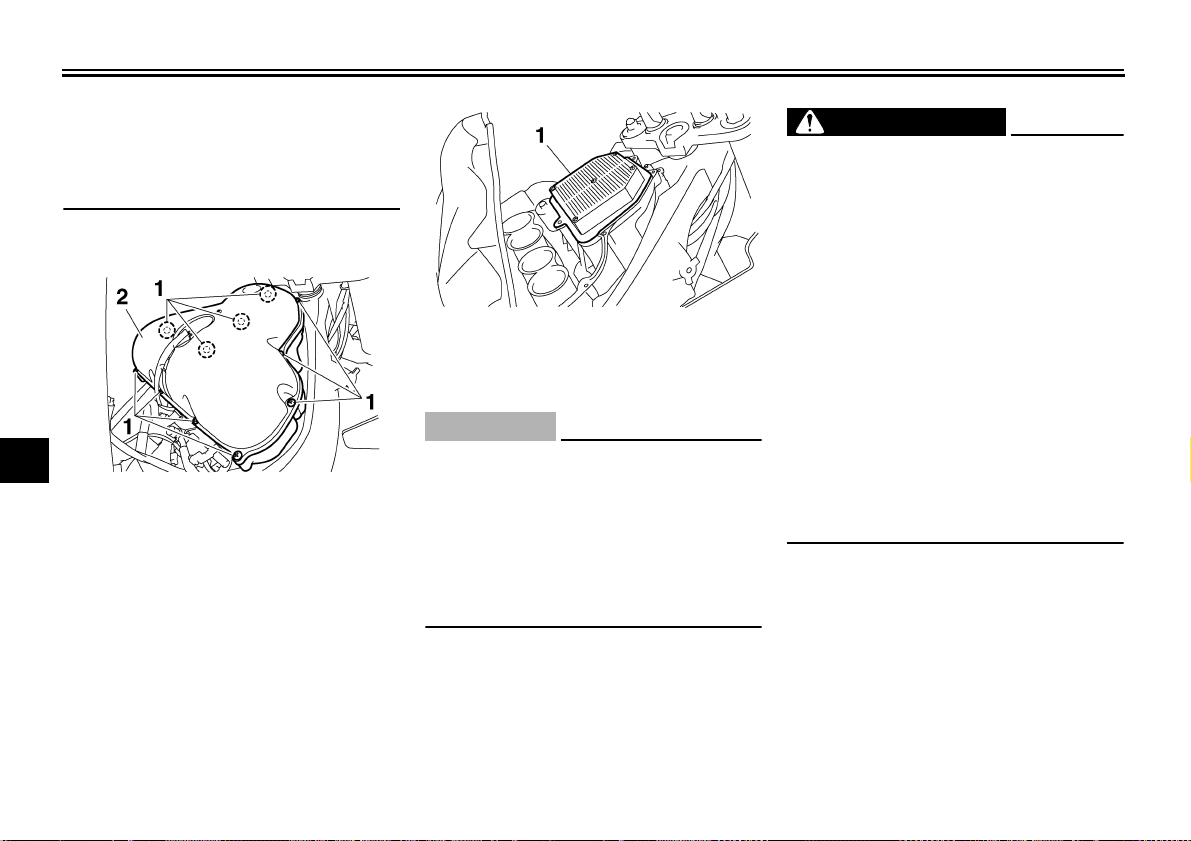

6. Retirer le couvercle du boîtier de filtre à air après avoir retiré ses vis.

1. Vis

2. Couvercle du boîtier de filtre à air

7. Extraire l’élément du filtre à air.

1. Élément du filtre à air

8. Loger un élément neuf dans le boîtier de filtre à air.

FCA10480

ATTENTION:

● S’assurer que l’élément du filtre à

air soit correctement logé dans le boîtier de filtre à air.

● Ne jamais mettre le moteur en mar-

che avant d’avoir remonté l’élément du filtre à air. Une usure excessive du ou des pistons et/ou du ou des cylindres pourrait en résulter.

9. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de ses vis.

10. Remettre le réservoir de carburant en place et le fixer à l’aide des vis.

FWA11360

AVERTISSEMENT

● Avant de remettre le réservoir de

carburant en place, s’assurer que les durites d’alimentation soient en bon état. Si une défectuosité a été découverte, ne pas mettre le moteur en marche avant d’avoir fait remplacer la ou les durites d’alimentation par un concessionnaire Yamaha, car il y a risque de fuites de carburant.

● S’assurer d’avoir acheminé et bran-

ché correctement les durites d’alimentation et qu’elles ne sont pas coincées.

● Veiller à remettre la durite de mise à

l’air et la durite de trop-plein du réservoir de carburant correctement en place.

6-13

Page 59

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU34300

Réglage du régime de ralenti du moteur

Contrôler et régler, si nécessaire, le régime de ralenti du moteur aux fréquences spéci- fiées dans le tableau des entretiens et graissages périodiques. Ce réglage doit être effectué le moteur chaud.

1. Durite de mise à l’air/de trop-plein du réser- voir de carburant

2. Position d’origine (repère en couleur)

11. Remettre le carénage en place, puis reposer ses vis.

12. Reposer les caches.

13. Remettre la selle du pilote en place.

N.B.:

Le moteur est chaud quand il répond rapidement aux mouvements de la poignée des gaz.

Contrôler le régime de ralenti du moteur et, si nécessaire, le corriger conformément aux spécifications à l’aide de la vis de réglage du ralenti. Pour augmenter le régime de ralenti du moteur, tourner la vis dans le sens (a). Pour diminuer le régime de ralenti du moteur, tourner la vis dans le sens (b).

6-14

1. Vis de réglage du ralenti

Régime de ralenti du moteur :

1100–1300 tr/mn

N.B.:

Si le régime de ralenti spécifié ne peut être obtenu en effectuant ce réglage, confier le travail à un concessionnaire Yamaha.

Page 60

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Contrôle du jeu de câble des gaz

1. Jeu de câble des gaz

Le jeu de câble des gaz doit être de 3.0–5.0 mm (0.12–0.20 in) à la poignée des gaz. Contrôler régulièrement le jeu de câble des

gaz et, si nécessaire, le faire régler par un concessionnaire Yamaha.

FAU21381

FAU21401

Jeu des soupapes

À la longue, le jeu aux soupapes se modifie, ce qui provoque un mauvais mélange carburant-air ou produit un bruit anormal. Pour éviter ce problème, il faut faire régler le jeu aux soupapes par un concessionnaire Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério- diques.

FAU21771

Pneus

Pour assurer un fonctionnement optimal, une longue durée de service et une bonne sécurité de conduite, prendre note des points suivants concernant les pneus.

Pression de gonflage

Il faut contrôler et, le cas échéant, régler la pression de gonflage des pneus avant chaque utilisation du véhicule.

FWA10500

AVERTISSEMENT

● Contrôler et régler la pression de

gonflage des pneus lorsque ceux-ci sont à la température ambiante.

● Adapter la pression de gonflage

des pneus à la vitesse de conduite et au poids total du pilote, du passager, des bagages et des accessoires approuvés pour ce modèle.

6-15

Page 61

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Pression de gonflage (contrôlée les pneus froids) :

0–90 kg (0–198 lb) :

Avant :

250 kPa (36 psi) (2.50 kgf/cm²)

Arrière :

290 kPa (42 psi) (2.90 kgf/cm²)

90–190 kg (198–419 lb):

Avant :

250 kPa (36 psi) (2.50 kgf/cm²)

Arrière :

290 kPa (42 psi) (2.90 kgf/cm²)

Conduite à grande vitesse:

Avant :

250 kPa (36 psi) (2.50 kgf/cm²)

Arrière :

290 kPa (42 psi) (2.90 kgf/cm²)

Charge* maximale :

190 kg (419 lb)

* Poids total du pilote, du passager, du

chargement et des accessoires

FWA11020

AVERTISSEMENT

Toute charge influe énormément sur la maniabilité, la puissance de freinage, le rendement ainsi que la sécurité de conduite de la moto. Il importe donc de respecter les consignes de sécurité qui suivent.

● NE JAMAIS SURCHARGER LA

MOTO. Une surcharge risque d’abî- mer les pneus, de faire perdre le

contrôle et d’être à l’origine d’un ac- cident grave. S’assurer que le poids total du pilote, passager, des bagages et accessoires ne dépasse pas la limite de charge de ce véhicule.

● Ne pas transporter d’objet mal fixé

qui pourrait se détacher.

● Attacher soigneusement les baga-

ges les plus lourds près du centre de la moto et répartir le poids également de chaque côté.

● Régler la suspension et la pression

de gonflage des pneus en fonction de la charge.

● Contrôler l’état des pneus et la

pression de gonflage avant chaque départ.

Contrôle des pneus

1. Flanc de pneu

2. Profondeur de sculpture de pneu 6-16

Contrôler les pneus avant chaque départ. Si la bande de roulement centrale a atteint la limite spécifiée, si un clou ou des éclats de verre sont incrustés dans le pneu ou si son flanc est craquelé, faire remplacer immédia- tement le pneu par un concessionnaire Yamaha.

Profondeur de sculpture de pneu minimale (avant et arrière) :

1.6 mm (0.06 in)

N.B.:

La limite de profondeur des sculptures peut varier selon les législations nationales. Il faut toujours se conformer à la législation du pays dans lequel on utilise le véhicule.

FWA10470

AVERTISSEMENT

● Faire remplacer par un concession-

naire Yamaha tout pneu usé à l’ex- cès. La conduite avec des pneus usés compromet la stabilité du vé- hicule et est en outre illégale.

● Le remplacement des pièces se rap-

portant aux freins et aux roues doit être confié à un concessionnaire Yamaha, car celui-ci possède les connaissances et l’expérience né- cessaires à ces travaux.

Page 62

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Renseignements sur les pneus

1. Valve de gonflage

2. Obus de valve de gonflage

3. Capuchon de valve de gonflage et joint

Cette moto est équipée de roues coulées et de pneus sans chambre à air munis d’une

valve.

AVERTISSEMENT

● Les pneus avant et arrière doivent

être de la même conception et du même fabricant afin de garantir une bonne tenue de route.

● Après avoir subi de nombreux

tests, les pneus cités ci-après ont été homologués par Yamaha Motor Co., Ltd. pour ce modèle.

FWA10480

● Toujours remettre correctement les

capuchons de valve en place afin de prévenir toute chute de la pression de gonflage.

● Afin d’éviter tout dégonflement des

pneus lors de la conduite à grande vitesse, utiliser exclusivement les valves et obus de valve repris ciaprès.

Pneu avant :

Taille :

120/70 ZR17M/C (58W)

Fabricant/modèle :

MICHELIN/Pilot Road S DUNLOP/D221FA

Pneu arrière :

Taille :

190/50 ZR17M/C (73W)

Fabricant/modèle :

MICHELIN/Pilot Road D DUNLOP/D221G

AVANT et ARRIÈRE :

Valve de gonflage :

TR412

Obus de valve :

#9100 (d’origine)

FWA10600

AVERTISSEMENT

Cette moto est équipée de pneus pour conduite à très grande vitesse. Afin de ti- rer le meilleur profit de ces pneus, il convient de respecter les consignes qui suivent.

● Remplacer les pneus exclusive-

ment par des pneus de type spécifié. D’autres pneus risquent d’éclater lors de la conduite à très grande vitesse.

● Avant d’être légèrement usés, des

pneus neufs peuvent adhérer relativement mal à certains revêtements de route. Il ne faut donc pas rouler à très grande vitesse pendant les premiers 100 km (60 mi) après le remplacement d’un pneu.

● Faire “chauffer” les pneus avant de

rouler à grande vitesse.

● Toujours adapter la pression de

gonflage aux conditions de conduite.

6-17

Page 63

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU21960

Roues coulées

Pour assurer un fonctionnement optimal, une longue durée de service et une bonne sécurité de conduite, prendre note des points suivants concernant les roues.

● Avant chaque démarrage, il faut s’as-

surer que les jantes de roue ne sont pas craquelées, qu’elles n’ont pas de saut et ne sont pas voilées. Si une roue est endommagée de quelque façon, la faire remplacer par un concessionnaire Yamaha. Ne jamais tenter une quelconque réparation sur une roue. Il faut remplacer toute roue dé- formée ou craquelée.

● Il faut équilibrer une roue à chaque fois

que le pneu ou la roue sont remplacés ou remis en place après démontage. Une roue mal équilibrée se traduit par un mauvais rendement, une mauvaise tenue de route et réduit la durée de service du pneu.

● Après avoir remplacé un pneu, éviter

de faire de la vitesse jusqu’à ce que le pneu soit “rodé” et ait acquis toutes ses caractéristiques.

FAU40080

Réglage de la garde du levier d’embrayage

1. Vis de réglage de la garde du levier d’em-

brayage

2. Garde du levier d’embrayage

La garde du levier d’embrayage doit être de

10.0–15.0 mm (0.39–0.59 in), comme illus-

tré. Contrôler régulièrement la garde du levier d’embrayage et, si nécessaire, la régler comme suit. Pour augmenter la garde du levier d’em- brayage, tourner la vis de réglage au levier d’embrayage dans le sens (a). Pour la réduire, tourner la vis de réglage dans le sens (b).

N.B.:

Si on ne parvient pas à obtenir la garde du levier d’embrayage spécifiée, procéder comme suit :

1. Déposer la selle du pilote. (Voir page 3-16.)

2. Déposer les caches A et B. (Voir page 6-6.)

3. Déposer le carénage. (Voir page 6-12.)

4. Retirer les vis du réservoir de carburant, puis soulever ce dernier et l’éloi- gner de l’écrou de réglage de la garde du levier d’embrayage. (Voir page 6-12.)

5. Desserrer le câble d’embrayage en tournant la vis de réglage au levier d’embrayage à fond dans le sens (a).

6. Desserrer le contre-écrou situé en dessous du réservoir de carburant, sur le côté gauche.

7. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de réglage, situé en dessous du réservoir de carburant, dans le sens (a). Pour la réduire, tourner l’écrou de réglage dans le sens (b).

6-18

Page 64

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

1. Contre-écrou (sous le réservoir de carburant)

2. Écrou de réglage de la garde du levier d’embrayage (sous le réservoir de carburant)

8. Serrer le contre-écrou.

9. Remettre le réservoir de carburant en

place et le fixer à l’aide des vis.

10. Reposer le carénage.

11. Reposer les caches.

12. Remettre la selle du pilote en place.

FAU22270

Réglage du contacteur de feu stop sur frein arrière

1. Contacteur de feu stop sur frein arrière

2. Écrou de réglage du contacteur de feu stop sur frein arrière

Le contacteur de feu stop sur frein arrière est actionné par la pédale de frein, et lorsque son réglage est correct, le feu stop s’allume juste avant que le freinage ne fasse effet. Si nécessaire, régler le contacteur de feu stop comme suit. Tourner l’écrou de réglage tout en maintenant le contacteur de feu stop en place. Tourner l’écrou de réglage dans le sens (a) si le feu stop s’allume trop tard. Tourner l’écrou de réglage dans le sens (b) si le feu stop s’allume trop tôt.

FAU22390

Contrôle des plaquettes de frein avant et arrière

Contrôler l’usure des plaquettes de frein avant et arrière aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques.

FAU36890

Plaquettes de frein avant

1. Ergot d’indication d’usure de plaquette de frein

Chaque plaquette de frein avant est munie d’indicateurs d’usure. Les indicateurs permettent de contrôler l’usure des plaquettes sans devoir démonter le frein. Contrôler l’usure de plaquette en vérifiant la position des indicateurs d’usure tout en actionnant le frein. Si une plaquette de frein est usée au point qu’un indicateur touche presque le

6-19

Page 65

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

disque de frein, faire remplacer la paire de plaquettes par un concessionnaire Yamaha.

FAU22500

Plaquettes de frein arrière

1. Épaisseur de la garniture

S’assurer du bon état des plaquettes de frein arrière et mesurer l’épaisseur des garnitures. Si une plaquette de frein est endommagée ou si l’épaisseur d’une garniture est inférieure à 1.0 mm (0.04 in), faire remplacer la paire de plaquettes par un concessionnaire Yamaha.

FAU22571

Contrôle du niveau du liquide de frein

Frein avant

1. Repère de niveau minimum

Frein arrière

Si le niveau du liquide de frein est insuffisant, des bulles d’air peuvent se former dans le circuit de freinage, ce qui risque de réduire l’efficacité des freins. Avant de démarrer, s’assurer que le niveau du liquide de frein dépasse le repère de niveau minimum et faire l’appoint, si néces- saire. Un niveau de liquide bas peut signaler la présence d’une fuite ou l’usure des plaquettes. Si le niveau du liquide est bas, il convient donc de contrôler l’usure des plaquettes et l’étanchéité du circuit de freinage.

N.B.:

Le réservoir de liquide du frein arrière se trouve derrière le cache C. (Voir page 6-6.)

Prendre les précautions suivantes :

● Avant de vérifier le niveau du liquide,

s’assurer que le haut du réservoir de liquide de frein est à l’horizontale.

● Utiliser uniquement le liquide de frein

recommandé. Tout autre liquide risque d’abîmer les joints en caoutchouc, ce qui pourrait causer des fuites et nuire au bon fonctionnement du frein.

1. Repère de niveau minimum

6-20

Liquide de frein recommandé :

DOT 4

Page 66

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

● Toujours faire l’appoint avec un liquide

de frein du même type que celui qui se trouve dans le circuit. Le mélange de liquides différents risque de provoquer une réaction chimique nuisible au fonctionnement du frein.

● Veiller à ne pas laisser pénétrer d’eau

dans le réservoir de liquide de frein. En effet, l’eau abaisserait nettement le point d’ébullition du liquide et pourrait provoquer un bouchon de vapeur ou “vapor lock”.

● Le liquide de frein risque d’attaquer les

surfaces peintes et le plastique. Toujours essuyer soigneusement toute trace de liquide renversé.

● L’usure des plaquettes de frein en-

traîne une baisse progressive du niveau du liquide de frein. Cependant, si le niveau du liquide de frein diminue soudainement, il faut faire contrôler le véhicule par un concessionnaire Yamaha.

FAU22730

Changement du liquide de frein

Faire changer le liquide de frein par un concessionnaire Yamaha aux fréquences spé- cifiées dans le N.B. figurant après le tableau des entretiens et graissages périodiques. Il convient également de faire remplacer les bagues d’étanchéité de maître-cylindre et d’étrier, ainsi que les durites de frein aux fréquences indiquées ci-dessous ou chaque fois qu’elles sont endommagées ou qu’elles fuient.

● Bagues d’étanchéité : Remplacer tous

les deux ans.

● Durites de frein : Remplacer tous les

quatre ans.

FAU22760

Tension de la chaîne de transmission

Contrôler et, si nécessaire, régler la tension de la chaîne de transmission avant chaque départ.

FAU22791

Contrôle de la tension de la chaîne de transmission

1. Dresser le véhicule sur sa béquille centrale.

2. Mettre la boîte de vitesses au point mort.

3. Faire tourner la roue arrière de quelques tours afin de trouver la partie la plus tendue de la chaîne.

4. Mesurer la tension comme illustré.

6-21

1. Tension de la chaîne de transmission

Page 67

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Tension de la chaîne de transmission :

25.0–35.0 mm (0.98–1.38 in)

5. Si la tension de la chaîne de transmission est incorrecte, la régler comme suit.

FAU34311

Réglage de la tension de la chaîne de transmission

1. Desserrer l’écrou d’axe et le contre- écrou de part et d’autre du bras os-

cillant.

2. Pour tendre la chaîne de transmission, tourner la vis de réglage de chaque côté du bras oscillant dans le sens (a). Pour détendre la chaîne de transmission, tourner la vis de réglage de chaque côté du bras oscillant dans le sens (b), puis pousser la roue arrière vers l’avant.

N.B.:

Se servir des repères d’alignement situés de part et d’autre du bras oscillant afin de régler les deux tendeurs de chaîne de façon identique, et donc, de permettre un alignement de roue correct.

1. Écrou d’axe

2. Contre-écrou

3. Vis de réglage de la tension de la chaîne de transmission

4. Repères d’alignement

FCA10570

ATTENTION:

Une chaîne mal tendue impose des efforts excessifs au moteur et à d’autres pièces essentielles, et risque de sauter ou de casser. Pour éviter ce problème, veiller à ce que la tension de la chaîne de transmission soit toujours dans les limites spécifiées.

3. Serrer les contre-écrous, puis serrer l’écrou d’axe à leur couple de serrage spécifique.

Couples de serrage :

Contre-écrou :

16 Nm (1.6 m·kgf, 11 ft·lbf)

Écrou d’axe :

150 Nm (15.0 m·kgf, 110 ft·lbf)

6-22

Page 68

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Nettoyage et graissage de la chaîne de transmission

Il faut nettoyer et lubrifier la chaîne de transmission aux fréquences spécifiées dans le tableau des entretiens et graissages pério- diques, sinon elle s’usera rapidement, surtout lors de la conduite dans les régions humides ou poussiéreuses. Entretenir la chaîne de transmission comme suit.

ATTENTION:

Il faut lubrifier la chaîne de transmission après avoir lavé la moto ou après avoir roulé sous la pluie.

1. Laver la chaîne à l’aide de pétrole et

d’une petite brosse à poils doux.

ATTENTION:

Ne pas nettoyer la chaîne de transmission à la vapeur, au jet à forte pression ou à l’aide de dissolvants inappropriés, car cela endommagerait ses joints toriques.

2. Essuyer soigneusement la chaîne.

3. Lubrifier abondamment la chaîne avec un lubrifiant spécial pour chaîne à joints toriques.

FAU23022

FCA10581

FCA11120

FCA11110

ATTENTION:

Ne pas utiliser de l’huile moteur ni tout autre lubrifiant, car ceux-ci pourraient contenir des additifs qui vont endommager les joints toriques de la chaîne de transmission.

FAU23100

Contrôle et lubrification des câbles

Il faut contrôler le fonctionnement et l’état de tous les câbles de commande avant chaque départ. Il faut en outre lubrifier les câ- bles et leurs extrémités quand nécessaire. Si un câble est endommagé ou si son fonctionnement est dur, le faire contrôler et remplacer, si nécessaire, par un concessionnaire Yamaha.

Lubrifiant recommandé :

Huile moteur

FWA10720

AVERTISSEMENT

Une gaine endommagée va empêcher le bon fonctionnement du câble et entraî- nera sa rouille. Remplacer dès que possible tout câble endommagé afin d’éviter de créer un état de conduite dangereux.

6-23

Page 69

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU23111

Contrôle et lubrification de la poignée et du câble des gaz

Contrôler le fonctionnement de la poignée des gaz avant chaque départ. Il convient en outre de lubrifier le câble aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques.

FAU23131

Contrôle et lubrification de la pédale de frein et du sélecteur

Contrôler le fonctionnement de la pédale de frein et du sélecteur avant chaque départ et lubrifier les articulations quand nécessaire.

Lubrifiant recommandé :

Graisse à base de savon au lithium (graisse universelle)

FAU23140

Contrôle et lubrification des leviers de frein et d’embrayage

Levier de frein

Levier d’embrayage

Contrôler le fonctionnement du levier de frein et d’embrayage avant chaque départ et lubrifier les articulations de levier quand nécessaire.

6-24

Page 70

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Lubrifiant recommandé :

Graisse à base de savon au lithium (graisse universelle)

Contrôle et lubrification des béquilles centrale et latérale

FAU23211

Contrôle de la fourche

Il faut contrôler l’état et le fonctionnement de la fourche en procédant comme suit aux

FAU23271

fréquences spécifiées dans le tableau des entretiens et graissages périodiques.

Contrôle de l’état général

FWA10750

AVERTISSEMENT

Caler solidement la moto pour qu’elle ne puisse se renverser.

S’assurer que les tubes plongeurs ne sont Contrôler le fonctionnement des béquilles centrale et latérale avant chaque départ et

lubrifier les articulations et les points de contact des surfaces métalliques quand né- cessaire.

FWA10740

AVERTISSEMENT

Si les béquilles latérale ou centrale ne se déploient et ne se replient pas en douceur, les faire contrôler et, si nécessaire, réparer par un concessionnaire Yamaha.

Lubrifiant recommandé :

Graisse à base de savon au lithium (graisse universelle)

ni griffés ni endommagés et que les fuites

d’huile ne sont pas importantes.

Contrôle du fonctionnement

1. Placer le véhicule sur un plan horizontal et veiller à ce qu’il soit dressé à la verticale.

2. Tout en actionnant le frein avant, appuyer fermement à plusieurs reprises sur le guidon afin de contrôler si la fourche se comprime et se détend en douceur.

6-25

Page 71

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FCA10590

ATTENTION:

Si la fourche est endommagée ou si elle ne fonctionne pas en douceur, la faire contrôler et, si nécessaire, réparer par un concessionnaire Yamaha.

FAU23280

Contrôle de la direction

Des roulements de direction usés ou desserrés peuvent représenter un danger. Il convient dès lors de vérifier le fonctionnement de la direction en procédant comme suit aux fréquences spécifiées dans le tableau des entretiens et graissages périodi- ques.

1. Placer une cale sous le moteur afin de surélever la roue avant.

FWA10750

AVERTISSEMENT

Caler solidement la moto pour qu’elle ne puisse se renverser.

2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant et l’arrière. Si un jeu quelconque est ressenti, faire contrôler et, si néces- saire, réparer la direction par un concessionnaire Yamaha.

FAU23290

Contrôle des roulements de roue

Contrôler les roulements de roue avant et arrière aux fréquences spécifiées dans le tableau des entretiens et graissages pério- diques. Si le moyeu de roue a du jeu ou si la roue ne tourne pas régulièrement, faire contrôler les roulements de roue par un concessionnaire Yamaha.

6-26

Page 72

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Batterie

1. Borne positive de batterie

2. Borne négative de batterie

3. Batterie

Ce modèle est équipé d’une batterie de

type étanche et celle-ci ne requiert aucun entretien. Il n’est donc pas nécessaire de contrôler le niveau d’électrolyte ni d’ajouter de l’eau distillée.

AVERTISSEMENT

● L’électrolyte de batterie est extrê-

mement toxique, car l’acide sulfurique qu’il contient peut causer de graves brûlures. Éviter tout contact d’électrolyte avec la peau, les yeux ou les vêtements et toujours se protéger les yeux lors de travaux à

FAU33650

FWA10760

proximité d’une batterie. En cas de contact avec de l’électrolyte, effectuer les PREMIERS SOINS suivants.

• EXTERNE : rincer abondamment à l’eau courante.

• INTERNE : boire beaucoup d’eau

ou de lait et consulter immédiate- ment un médecin.

• YEUX : rincer à l’eau courante pendant 15 minutes et consulter rapidement un médecin.

● Les batteries produisent de l’hydro-

gène, un gaz inflammable. Éloigner la batterie des étincelles, flammes, cigarettes, etc., et toujours veiller à bien ventiler la pièce où l’on re- charge une batterie, si la charge est effectuée dans un endroit clos.

● TENIR TOUTE BATTERIE HORS DE

PORTÉE DES ENFANTS.

Charge de la batterie

Confier la charge de la batterie à un concessionnaire Yamaha dès que possible si elle semble être déchargée. Ne pas oublier qu’une batterie se décharge plus rapidement si le véhicule est équipé d’accessoires électriques.

Conservation de la batterie

1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la recharger complètement et la ranger dans un endroit frais et sec.

2. Quand la batterie est remisée pour plus de deux mois, il convient de la contrôler au moins une fois par mois et de la recharger quand nécessaire.

3. Charger la batterie au maximum avant de la remonter sur le véhicule.

4. Après avoir remonté la batterie, toujours veiller à connecter correctement ses câbles aux bornes.

FCA10630

ATTENTION:

● Toujours veiller à ce que la batterie

soit chargée. Remiser une batterie déchargée risque de l’endommager de façon irréversible.

● Utiliser un chargeur spécial à ten-

sion constante pour charger les batteries étanches (MF). L’utilisation d’un chargeur de batterie conventionnel va endommager la batterie. Si l’on ne peut se procurer un chargeur de batterie étanche, il est indispensable de faire charger la batterie par un concessionnaire Yamaha.

6-27

Page 73

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU38371

Remplacement des fusibles

Le fusible principal, le fusible du système d’injection de carburant et le boîtier à fusi- bles qui contient les fusibles protégeant les divers circuits, se trouvent sous la selle du pilote. (Voir page 3-16.)

1. Fusible principal

2. Boîtier à fusibles

3. Fusible du système d’injection de carburant

4. Fusible de rechange du système d’injection de carburant

1. Boîtier à fusibles

2. Fusible d’allumage

3. Fusible du système de signalisation

4. Fusible de feu arrière

5. Fusible de sauvegarde (compteur kilométri- que, montre et immobilisateur antivol)

6. Fusible du ventilateur de radiateur droit

7. Fusible du ventilateur de radiateur gauche

8. Fusible de phare

9. Fusible de rechange

Si un fusible est grillé, le remplacer comme suit.

1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.

2. Retirer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci- fiée.

Fusibles spécifiés:

Fusible principal:

50.0 A

Fusible de phare:

25.0 A

Fusible du système de signalisation:

10.0 A

Fusible d’allumage:

15.0 A Fusible du système d’injection de carburant:

15.0 A Fusible de feu arrière:

10.0 A Fusible du ventilateur de radiateur:

10.0 A × 2 Fusible de sauvegarde:

10.0 A

FCA10640

ATTENTION:

Ne pas utiliser de fusible de calibre supérieur à celui recommandé afin d’éviter de gravement endommager l’équipe- ment électrique, voire de provoquer un incendie.

3. Tourner la clé de contact sur “ON” et allumer le circuit électrique concerné afin de vérifier si le dispositif électrique fonctionne.

6-28

Page 74

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique par un concessionnaire Yamaha.

FAU23930

Remplacement d’une ampoule de phare

Ce modèle est équipé de phares à ampoule de quartz. Si une ampoule de phare grille, la remplacer comme suit :

1. Déconnecter la fiche rapide du phare, puis déposer la protection de l’am- poule.

1. Fiche rapide de phare

2. Protection de l’ampoule de phare

2. Décrocher le porte-ampoule du phare, puis retirer l’ampoule défectueuse.

6-29

1. Porte-ampoule du phare

FWA10790

AVERTISSEMENT

Une ampoule de phare devient brûlante rapidement après avoir été allumée. Il faut donc tenir tout produit inflammable à distance et attendre qu’elle ait refroidi avant de la toucher.

3. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule.

FCA10650

ATTENTION:

Veiller à ne pas endommager les pièces suivantes :

● Ampoule de phare

Ne jamais toucher le verre d’une ampoule de phare afin de ne pas laisser de résidus graisseux. La graisse réduit la transparence du verre mais aussi la luminosité de

Page 75

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

l’ampoule, ainsi que sa durée de service. Nettoyer soigneusement toute crasse ou trace de doigts sur l’ampoule avec un chiffon imbibé d’alcool ou de diluant pour peinture.

● Lentille de phare

Ne pas coller de pellicules colorées ni autres adhésifs sur la lentille du phare. Ne pas monter une ampoule de phare d’un wattage supérieur à celui spécifié.

1. Ne pas toucher le verre de l’ampoule.

4. Monter la protection d’ampoule de phare, puis connecter la fiche rapide.

5. Si nécessaire, faire régler le faisceau de phare par un concessionnaire Yamaha.

FAU24112

Remplacement de l’ampoule du feu arrière/stop

1. Retirer la selle du passager. (Voir page 3-16.)

2. Retirer la douille et l’ampoule en tournant la douille dans le sens inverse des aiguilles d’une montre.

1. Douille d’ampoule de feu arrière/stop

3. Retirer l’ampoule défectueuse en l’en- fonçant et en la tournant dans le sens inverse des aiguilles d’une montre.

4. Monter une ampoule neuve dans la douille, l’enfoncer et la tourner à fond dans le sens des aiguilles d’une montre.

5. Reposer l’ampoule et sa douille en tournant cette dernière dans le sens des aiguilles d’une montre.

6. Remettre la selle du passager en place.

6-30

FAU24202

Remplacement d’une ampoule de clignotant

1. Retirer la lentille du clignotant après avoir retiré la vis.

1. Vis

2. Retirer l’ampoule défectueuse en l’en- fonçant et en la tournant dans le sens inverse des aiguilles d’une montre.

3. Monter une ampoule neuve dans la douille, l’enfoncer et la tourner à fond dans le sens des aiguilles d’une mon- tre.

4. Remettre la lentille en place et la fixer à l’aide de la vis.

FCA11190

ATTENTION:

Ne pas serrer la vis à l’excès afin de ne pas risquer de casser la lentille.

Page 76

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Remplacement de l’ampoule d’éclairage de la plaque d’immatriculation

1. Retirer le bloc d’éclairage de la plaque d’immatriculation après avoir enlevé ses vis.

1. Bloc d’éclairage de la plaque d’immatricula- tion

2. Vis

2. Déposer la douille, attachée à l’am- poule, en tirant sur celle-ci.

FAU24310

1. Ampoule d’éclairage de la plaque d’immatri- culation

3. Extraire l’ampoule défectueuse en tirant sur celle-ci.

4. Monter une ampoule neuve dans la douille.

5. Reposer la douille, attachée à l’am- poule, en appuyant sur celle-ci.

6. Remettre le bloc d’ampoule d’éclai- rage de la plaque d’immatriculation en place et la fixer à l’aide de ses vis.

6-31

FAU32831

Remplacement d’une ampoule de veilleuse

Ce véhicule est équipé de deux veilleuses. Si une ampoule de veilleuse grille, la remplacer comme suit.

1. Déposer le cache B (pour remplacer l’ampoule de la veilleuse gauche) ou le cache A (pour remplacer l’ampoule de la veilleuse droite). (Voir page 6-6.)

2. Retirer la douille et l’ampoule de la veilleuse.

1. Ampoule de veilleuse

2. Douille d’ampoule de veilleuse

3. Extraire l’ampoule défectueuse en tirant sur celle-ci.

4. Monter une ampoule neuve dans la douille.

5. Reposer l’ampoule et la douille de la veilleuse en appuyant sur la douille.

6. Reposer le cache.

Page 77

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FAU24360

Roue avant

FAU40060

Dépose de la roue avant

FWA10820

AVERTISSEMENT

● Il est préférable de confier tout tra-

vail sur la roue à un concessionnaire Yamaha.

● Caler solidement la moto pour

qu’elle ne puisse se renverser.

1. Dresser le véhicule sur sa béquille centrale.

2. Desserrer la vis de pincement d’axe de roue, puis l’axe et les vis de fixation d’étrier de frein.

1. Vis de pincement d’axe de roue avant

2. Axe de roue

3. Retirer le support de durite de frein de part et d’autre du véhicule après avoir enlevé sa vis et son écrou.

4. Déposer l’étrier de frein de part et d’autre du véhicule après avoir retiré les vis de fixation.

1. Support de la durite de frein

2. Vis et écrou

3. Vis de fixation d’étrier de frein

4. Étrier de frein

FCA11050

ATTENTION:

Ne pas actionner le frein après la dépose des étriers, car les plaquettes risquent de se rapprocher à l’excès.

5. Extraire l’axe, puis déposer la roue.

Mise en place de la roue avant

FAU40070

1. Soulever la roue entre les bras de fourche.

2. Remettre l’axe de roue en place.

3. Reposer l’étrier de frein de part et d’autre du véhicule en les fixant à l’aide des vis de fixation.

N.B.:

Veiller à laisser un écart suffisant entre les plaquettes de frein avant de monter les étriers de frein sur les disques de frein.

4. Reposer le support de durite de frein de part et d’autre du véhicule en les fixant à l’aide de sa vis et de son écrou.

5. Replier la béquille centrale afin de reposer la roue avant à terre.

6. Serrer l’axe, la vis de pincement d’axe et les vis de fixation d’étrier de frein à leur couple de serrage spécifique.

Couples de serrage :

Axe de roue :

72 Nm (7.2 m·kgf, 52 ft·lbf) Vis de pincement d’axe de roue avant :

23 Nm (2.3 m·kgf, 17 ft·lbf) Vis de fixation d’étrier de frein :

40 Nm (4.0 m·kgf, 29 ft·lbf)

6-32

Page 78

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

7. Appuyer fermement à quelques reprises sur le guidon afin de contrôler le bon fonctionnement de la fourche.

FAU25080

Roue arrière

FAU40020

Dépose de la roue arrière

FWA10820

AVERTISSEMENT

● Il est préférable de confier tout tra-

vail sur la roue à un concessionnaire Yamaha.

● Caler solidement la moto pour

qu’elle ne puisse se renverser.

1. Desserrer l’écrou d’axe.

1. Écrou d’axe

2. Contre-écrou

3. Vis de réglage de la tension de la chaîne de transmission

4. Étrier de frein

5. Support d’étrier de frein

2. Dresser le véhicule sur sa béquille centrale.

6-33

3. Enlever l’écrou d’axe.

4. Desserrer le contre-écrou situé de part et d’autre du bras oscillant.

5. Tourner les vis de réglage de la chaîne de transmission à fond dans le sens (a), puis pousser la roue vers l’avant.

6. Retirer la chaîne de transmission de la couronne arrière.

N.B.:

● Si l’on éprouve des difficultés à retirer

la chaîne de transmission, déposer d’abord l’axe de roue, puis soulever la roue suffisamment haut pour que la chaîne saute de la couronne arrière.

● La chaîne de transmission est indé-

montable.

7. Maintenir la roue et le support d’étrier de frein et extraire l’axe de roue.

1. Axe de roue

Page 79

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

FCA11070

ATTENTION:

Ne pas actionner le frein après la dépose de la roue et du disque de frein, car les plaquettes risquent de se rapprocher à l’excès.

FAU39410

Mise en place de la roue arrière

1. Mettre la roue et le support d’étrier de frein en place en insérant l’axe de roue par le côté gauche.

N.B.:

● S’assurer que la retenue du bras os-

cillant s’insère dans la fente du support d’étrier de frein.

● Veiller à laisser un écart suffisant entre

les plaquettes de frein avant de monter la roue.

1. Fente

2. Retenue

2. Monter la chaîne de transmission sur la couronne arrière.

3. Monter l’écrou d’axe, puis reposer la roue arrière sur le sol.

4. Régler la tension de la chaîne de transmission. (Voir page 6-21.)

5. Serrer l’écrou d’axe au couple de serrage spécifié.

Couple de serrage :

Écrou d’axe :

150 Nm (15.0 m·kgf, 110 ft·lbf)

FAU25870

Diagnostic de pannes

Bien que les véhicules Yamaha subissent une inspection rigoureuse à la sortie d’usine, une panne peut toujours survenir. Toute défaillance des systèmes d’alimenta- tion, de compression ou d’allumage, par exemple, peut entraîner des problèmes de démarrage et une perte de puissance. Les schémas de diagnostic de pannes ciaprès permettent d’effectuer rapidement et en toute facilité le contrôle de ces pièces essentielles. Si une réparation quelconque est requise, confier la moto à un concessionnaire Yamaha, car ses techniciens qualifiés disposent des connaissances, du savoirfaire et des outils nécessaires à son entretien adéquat. Pour tout remplacement, utiliser exclusivement des pièces Yamaha d’origine. En effet, les pièces d’autres marques peuvent sembler identiques, mais elles sont souvent de moindre qualité. Ces pièces s’useront donc plus rapidement et leur utilisation pourrait entraîner des réparations onéreu- ses.

6-34

Page 80

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Schémas de diagnostic de pannes

FAU25911

Problèmes de démarrage ou mauvais rendement du moteur

AVERTISSEMENT

Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.

1. Carburant

Contrôler le niveau de carburant dans le réservoir de carburant.

Niveau de carburant suffisant

Réservoir de carburant vide

Contrôler la compression.

Faire le plein de carburant.

2. Compression

Actionner le démarreur électrique.

3. Allumage

Déposer les bougies et contrôler les électrodes.

Compression

Pas de compression

Humides

Sèches

Essuyer à l’aide d’un chiffon sec et rectifier l’écartement des électrodes ou remplacer les bougies.

Faire contrôler le véhicule par un concessionnaire Yamaha.

Contrôler l’allumage.

Faire contrôler le véhicule par un concessionnaire Yamaha.

4. Batterie

Actionner le démarreur

Le démarreur tourne rapidement.

électrique.

Le démarreur tourne lentement.

La batterie est en bon état.

Contrôler la connexion des câbles de la batterie et recharger celle-ci si nécessaire.

FWA10840

Le moteur ne se met pas en marche. Contrôler la compression.

Tourner la poignée des gaz jusqu’à micourse, puis actionner le démarreur.

Le moteur ne se met pas en marche. Contrôler la batterie.

Le moteur ne se met pas en marche. Faire contrôler le véhicule par un concessionnaire Yamaha.

6-35

Page 81

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

Surchauffe du moteur

FWA10400

AVERTISSEMENT

● Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-

quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.

● Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le

tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.

Faire contrôler et réparer le circuit de refroidissement par un concessionnaire Yamaha.

Faire l’appoint de liquide de refroidissement. (Voir N.B.)

Attendre que le moteur ait refroidi.

Contrôler le niveau du liquide de refroidissement dans le vase d’expansion et le radiateur.

Le niveau du liquide de refroidissement est insuffisant. Contrôler le circuit de refroidissement afin de détecter toute fuite.

Le niveau du liquide de refroidissement est suffisant.

Fuites

Pas de fuite

Mettre le moteur en marche. Si le moteur surchauffe à nouveau, faire contrôler et réparer le circuit de refroidissement par un concessionnaire Yamaha.

N.B.:

Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que possible par le liquide prescrit.

6-36

Page 82

SOIN ET REMISAGE DE LA MOTO

Soin

Un des attraits incontestés de la moto ré- side dans la mise à nu de son anatomie, mais cette exposition est toutefois source de vulnérabilité. Rouille et corrosion peuvent apparaître, même sur des pièces de très bonne qualité. Si un tube d’échappement rouillé peut passer inaperçu sur une voiture, l’effet sur une moto est plutôt disgracieux. Un entretien adéquat régulier lui permettra non seulement de conserver son allure et ses performances et de prolonger sa durée de service, mais est également in- dispensable afin de conserver les droits de la garantie.

Avant le nettoyage

1. Une fois le moteur refroidi, recouvrir la

sortie du pot d’échappement à l’aide d’un sachet en plastique.

2. S’assurer que tous les capuchons, couvercles et caches, ainsi que les fiches rapides et les connecteurs élec- triques, y compris les capuchons de bougie, sont fermement et correctement installés.

3. Éliminer les taches tenaces, telles que de l’huile carbonisée sur le carter moteur, à l’aide d’un dégraissant et d’une brosse en veillant à ne jamais en appliquer sur les joints, les pignons, la

FAU26011

chaîne de transmission et les axes de roue. Toujours rincer la crasse et le dégraissant à l’eau.

Nettoyage

FCA10770

ATTENTION:

● Éviter de nettoyer les roues, surtout

celles à rayons, avec des produits nettoyants trop acides. S’il s’avère nécessaire d’utiliser ce type de produit afin d’éliminer des taches tenaces, veiller à ne pas l’appliquer plus longtemps que prescrit. Rincer ensuite abondamment à l’eau, sécher immédiatement, puis vaporiser un produit anticorrosion.

● Un nettoyage inapproprié risque

d’endommager les pièces en plastique, telles que bulle ou pare-brise, carénages et caches. Nettoyer les pièces en plastique exclusivement avec des chiffons ou éponges et de l’eau et des détergents doux.

● Éviter tout contact de produits chi-

miques mordants sur les pièces en plastique. Ne pas utiliser des chiffons ou éponges imbibés de produits nettoyants abrasifs, de dissol-

7-1

vant ou diluant, de carburant, d’agents dérouilleurs ou antirouille, d’antigel ou d’électrolyte.

● Ne pas utiliser des portiques de la-

vage à haute pression ou au jet de vapeur. Cela provoquerait des infiltrations d’eau qui endommageraient les pièces suivantes : joints (de roulements de roue, de roulement de bras oscillant, de fourche et de freins), composants électri- ques (fiches rapides, connecteurs, instruments, contacteurs et feux) et les mises à l’air.

● Motos équipées d’un pare-brise ou

d’une bulle : ne pas utiliser de produits de nettoyage abrasifs ni des éponges dures afin d’éviter de griffer ou de ternir. Certains produits de nettoyage pour plastique risquent de griffer le pare-brise ou la bulle. Faire un essai sur une zone en dehors du champ de vision afin de s’assurer que le produit ne laisse pas de trace. Si la bulle ou le pare-brise est griffé, utiliser un bon agent de polissage pour plastiques après le nettoyage.

Page 83

SOIN ET REMISAGE DE LA MOTO

Après utilisation dans des conditions normales Nettoyer la crasse à l’aide d’eau chaude, d’un détergent doux et d’une éponge douce et propre, puis rincer abondamment à l’eau claire. Recourir à une brosse à dents ou à un goupillon pour nettoyer les pièces d’ac- cès difficile. Pour faciliter l’élimination des taches plus tenaces et des insectes, dépo- ser un chiffon humide sur ceux-ci quelques minutes avant de procéder au nettoyage.

Après utilisation sous la pluie, à proximité de la mer ou sur des routes salées L’eau accentue l’effet corrosif du sel marin et du sel répandu sur les routes en hiver. Il convient dès lors d’effectuer les travaux suivants après chaque randonnée sous la pluie, à proximité de la mer ou sur des routes salées.

N.B.:

Il peut rester des traces du sel répandu sur les routes bien après la venue du printemps.

1. Nettoyer la moto à l’eau froide savonneuse en veillant à ce que le moteur soit froid.

FCA10790

ATTENTION:

Ne pas utiliser d’eau chaude, car celle-ci augmenterait l’action corrosive du sel.

2. Protéger le véhicule de la corrosion en vaporisant un produit anticorrosion sur toutes les surfaces métalliques, y compris les surfaces chromées ou nickelées.

Après le nettoyage

1. Sécher la moto à l’aide d’une peau de chamois ou d’un essuyeur absorbant.

2. Sécher immédiatement la chaîne de transmission et la lubrifier afin de pré- venir la rouille.

3. Frotter les pièces en chrome, en aluminium ou en acier inoxydable, y compris le système d’échappement, à l’aide d’un produit d’entretien pour chrome. Cela permettra même d’élimi- ner des pièces en acier inoxydable les décolorations dues à la chaleur.

4. Une bonne mesure de prévention contre la corrosion consiste à vaporiser un produit anticorrosion sur toutes les surfaces métalliques, y compris les surfaces chromées ou nickelées.

5. Les taches qui subsistent peuvent être éliminées en pulvérisant de l’huile.

6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.

7. Appliquer de la cire sur toutes les surfaces peintes.

8. Veiller à ce que la moto soit parfaitement sèche avant de la remiser ou de la couvrir.

FWA11130

AVERTISSEMENT

● S’assurer de ne pas avoir appliqué

d’huile ou de cire sur les freins et les pneus.

● Si nécessaire, nettoyer les disques

et les garnitures de frein à l’aide d’un produit spécial pour disque de frein ou d’acétone, et nettoyer les pneus à l’eau chaude et au déter- gent doux. Effectuer ensuite un test de conduite afin de vérifier le freinage et la prise de virages.

FCA10800

ATTENTION:

● Pulvériser modérément huile et cire

et bien essuyer tout excès.

● Ne jamais enduire les pièces en

plastique ou en caoutchouc d’huile ou de cire. Recourir à un produit spécial.

7-2

Page 84

SOIN ET REMISAGE DE LA MOTO

● Éviter l’emploi de produits de polis-

sage mordants, car ceux-ci attaquent la peinture.

N.B.:

Pour toute question relative au choix et à l’emploi des produits d’entretien, consulter un concessionnaire Yamaha.

FAU26180

Remisage

Remisage de courte durée

Veiller à remiser la moto dans un endroit frais et sec. Si les conditions de remisage l’exigent (poussière excessive, etc.), couvrir la moto d’une housse poreuse.

FCA10810

ATTENTION:

● Entreposer la moto dans un endroit

mal aéré ou la recouvrir d’une bâ- che alors qu’elle est mouillée provoqueront des infiltrations et de la rouille.

● Afin de prévenir la rouille, éviter

l’entreposage dans des caves humides, des étables (en raison de la présence d’ammoniaque) et à proximité de produits chimiques.

Remisage de longue durée

Avant de remiser la moto pour plusieurs mois :

1. Suivre toutes les instructions de la section “Soin” de ce chapitre.

2. Faire le plein de carburant et, si disponible, ajouter un stabilisateur de carburant afin d’éviter que le réservoir ne rouille et que le carburant ne se dé- grade.

7-3

3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les segments, etc., de la corrosion.

a. Retirer les capuchons de bougie et

déposer les bougies.

b. Verser une cuillerée à café d’huile

moteur dans chaque orifice de bougie.

c. Remonter les capuchons de bou-

gie sur les bougies, puis placer les bougies sur la culasse en veillant à ce que les électrodes soient mises à la masse. (Cette technique permettra de limiter la production d’étincelles à l’étape suivante.)

d. Faire tourner le moteur à plusieurs

reprises à l’aide du démarreur. (Ceci permet de répartir l’huile sur la paroi des cylindres.)

e. Retirer le capuchon des bougies,

puis remettre ensuite les bougies et leur capuchon en place.

FWA10950

AVERTISSEMENT

Avant de faire tourner le moteur, veiller à mettre les électrodes de bougie à la masse afin d’éviter la production d’étin- celles, car celles-ci pourraient être à l’origine de dégâts et de brûlures.

Page 85

4. Lubrifier tous les câbles de commande ainsi que les articulations de tous les leviers, pédales, et de la béquille laté- rale et/ou centrale.

5. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis élever la moto de sorte que ses deux roues ne reposent pas sur le sol. S’il n’est pas possible d’élever les roues, les tourner quelque peu chaque mois de sorte que l’humidité ne se concentre pas en un point précis des pneus.

6. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique afin d’éviter toute infiltration d’eau.

7. Déposer la batterie et la recharger complètement. La conserver dans un endroit à l’abri de l’humidité et la re- charger une fois par mois. Ne pas conserver la batterie dans un endroit excessivement chaud ou froid [moins de 0 °C (30 °F) ou plus de 30 °C (90 °F)]. Pour plus d’informations au sujet de l’entreposage de la batterie, se reporter à la page 6-27.

SOIN ET REMISAGE DE LA MOTO

N.B.:

Effectuer toutes les réparations nécessai- res avant de remiser la moto.

7-4

Page 86

CARACTÉRISTIQUES

Dimensions:

Poids:

Moteur:

Longueur hors tout:

2140 mm (84.3 in)

Largeur hors tout:

770 mm (30.3 in)

Hauteur hors tout:

1205 mm (47.4 in)

Hauteur de la selle:

815 mm (32.1 in)

Empattement:

1460 mm (57.5 in)

Garde au sol:

135 mm (5.31 in)

Rayon de braquage minimum:

3000 mm (118.1 in)

Avec huile et carburant:

220.0 kg (485 lb)

Type de moteur:

Refroidissement par liquide, 4 temps, DACT

Disposition du ou des cylindres:

Quadricylindre en ligne incliné vers l’avant

Cylindrée:

998.0 cm³ (60.90 cu.in)

Alésage × course:

77.0 × 53.6 mm (3.03 × 2.11 in)

Taux de compression:

11.50 :1

Système de démarrage:

Démarreur électrique

Système de graissage:

Carter humide

Huile moteur:

Type:

SAE10W30 ou SAE10W40 ou SAE15W40 ou SAE20W40 ou SAE20W50

-20 -10 0

Classification d’huile moteur recommandée:

API Service de type SE, SF, SG et au-delà

Quantité d’huile moteur:

Sans remplacement de la cartouche du filtre à huile:

2.90 L (3.07 US qt) (2.55 Imp.qt) Avec remplacement de la cartouche du filtre à huile:

3.10 L (3.28 US qt) (2.73 Imp.qt)

20 30

SAE 10W-30

SAE 10W-40

SAE 15W-40

SAE 20W-40

SAE 20W-50

50 ˚C

Refroidissement:

Capacité du vase d’expansion (jusqu’au repère de niveau maximum):

0.25 L (0.26 US qt) (0.22 Imp.qt)

Capacité du radiateur (circuit compris):

2.25 L (2.38 US qt) (1.98 Imp.qt)

Filtre à air:

Élément du filtre à air:

Élément en papier huilé

8-1

Carburant:

Carburant recommandé:

Essence ordinaire sans plomb exclusivement

Capacité du réservoir:

18.0 L (4.76 US gal) (3.96 Imp.gal)

Quantité de la réserve:

3.4 L (0.90 US gal) (0.75 Imp.gal)

Injection de carburant:

Fabricant:

DENSO

Model/quantité:

297500-0300/4

Bougie(s):

Fabricant/modèle:

NGK/CR9EK

Écartement des électrodes:

0.6–0.7 mm (0.024–0.028 in)

Embrayage:

Type d’embrayage:

Humide, multidisque

Transmission:

Système de réduction primaire:

Engrenage droit

Taux de réduction primaire:

65/43 (1.512)

Système de réduction secondaire:

Entraînement par chaîne

Taux de réduction secondaire:

45/17 (2.647)

Type de boîte de vitesses:

Prise constante, 6 rapports

Commande:

Au pied gauche

Page 87

CARACTÉRISTIQUES

Rapport de démultiplication:

: 38/15 (2.533)

33/16 (2.063)

37/21 (1.762)

35/23 (1.522)

27/20 (1.350)

29/24 (1.208)

Partie cycle:

Type de cadre:

Simple berceau interrompu

Angle de chasse:

25.00 °

Chasse:

109.0 mm (4.29 in)

Pneu avant:

Type:

Sans chambre (Tubeless)

Taille:

120/70 ZR17M/C (58W)

Fabricant/modèle:

MICHELIN/Pilot Road S

Fabricant/modèle:

DUNLOP/D221FA

Pneu arrière:

Type:

Sans chambre (Tubeless)

Taille:

190/50 ZR17M/C (73W)

Fabricant/modèle:

MICHELIN/Pilot Road D

Fabricant/modèle:

DUNLOP/D221G

Charge:

Charge maximale:

190 kg (419 lb) (Poids total du pilote, du passager, du chargement et des accessoires)

Pression de gonflage (contrôlée les pneus froids):

Conditions de charge:

0–90 kg (0–198 lb) Avant:

250 kPa (36 psi) (2.50 kgf/cm²)

Arrière:

290 kPa (42 psi) (2.90 kgf/cm²)

Conditions de charge:

90–190 kg (198–419 lb) Avant:

250 kPa (36 psi) (2.50 kgf/cm²)

Arrière:

290 kPa (42 psi) (2.90 kgf/cm²)

Conduite à grande vitesse:

Avant:

250 kPa (36 psi) (2.50 kgf/cm²)

Arrière:

290 kPa (42 psi) (2.90 kgf/cm²)

Roue avant:

Type de roue:

Roue coulée

Taille de jante:

17M/C x MT3.50

Roue arrière:

Type de roue:

Roue coulée

Taille de jante:

17M/C x MT6.00

Frein avant:

Type:

Frein à double disque

Commande:

À la main droite

Liquide recommandé:

DOT 4

Frein arrière:

Type:

Frein monodisque

Commande:

Au pied droit

Liquide recommandé:

DOT 4

Suspension avant:

Type:

Fourche télescopique

Type de ressort/amortisseur:

Ressort hélicoïdal / amortisseur hydraulique

Débattement des roues:

130.0 mm (5.12 in)

Suspension arrière:

Type:

Bras oscillant (suspension à bras)

8-2

Page 88

CARACTÉRISTIQUES

Type de ressort/amortisseur:

Ressort hélicoïdal / amortisseur hydraulique et à gaz

Débattement des roues:

130.0 mm (5.12 in)

Partie électrique:

Système d’allumage:

Allumage transistorisé (numérique)

Système de charge:

Alternateur avec rotor à aimantation permanente

Batterie:

Modèle:

YTZ14S

Voltage, capacité:

12 V, 11.2 Ah

Phare:

Type d’ampoule:

Ampoule halogène

Voltage et wattage d’ampoule × quantité:

Phare:

12 V, 60 W/55.0 W × 2

Feu arrière/stop:

12 V, 5.0 W/21.0 W × 1

Clignotant avant:

12 V, 10.0 W × 2

Clignotant arrière:

12 V, 10.0 W × 2

Veilleuse:

12 V, 5.0 W × 2

Éclairage de la plaque d’immatriculation:

12 V, 5.0 W × 1

Éclairage des instruments:

LED

Témoin de point mort:

LED

Témoin de feu de route:

LED

Témoin d’avertissement du niveau d’huile:

LED

Témoin des clignotants:

LED

Témoin d’alerte de la température du liquide de refroidissement:

LED

Témoin d’avertissement de panne du moteur:

LED

Témoin de l’immobilisateur antivol:

LED

Fusibles:

Fusible principal:

50.0 A

Fusible de phare:

25.0 A

Fusible de feu arrière:

10.0 A

Fusible du système de signalisation:

10.0 A

Fusible d’allumage:

15.0 A

Fusible du ventilateur de radiateur:

10.0 A × 2

Fusible du système d’injection de carburant:

15.0 A

Fusible de sauvegarde:

10.0 A

8-3

Page 89

RENSEIGNEMENTS COMPLÉMENTAIRES

FAU26351

Numéros d’identification

Inscrire le numéro d’identification de la clé, le numéro d’identification du véhicule et les codes figurant sur l’étiquette du modèle aux emplacements prévus, pour référence lors de la commande de pièces de rechange auprès d’un concessionnaire Yamaha ou en cas de vol du véhicule. NUMÉRO D’IDENTIFICATION DE LA CLÉ :

NUMÉRO D’IDENTIFICATION DU VÉHICULE :

RENSEIGNEMENTS FOURNIS SUR L’ÉTIQUETTE DU MODÈLE :

Numéro d’identification de la clé

FAU26381

1. Numéro d’identification de la clé

2. Clé d’enregistrement de codes (anneau rouge)

3. Clés de contact conventionnelles (anneau noir)

Le numéro d’identification de la clé est poin- çonné sur l’onglet de la clé. Inscrire ce numéro à l’endroit prévu et s’y référer lors de la commande d’une nouvelle clé.

Numéro d’identification du véhicule

FAU26400

1. Numéro d’identification du véhicule

Le numéro d’identification du véhicule est poinçonné sur le tube de direction. Inscrire ce numéro à l’endroit prévu.

N.B.:

Le numéro d’identification du véhicule sert à identifier la moto et, selon les pays, est requis lors de son immatriculation.

9-1

Page 90

RENSEIGNEMENTS COMPLÉMENTAIRES

Étiquette des codes du modèle

1. Étiquette des codes du modèle

L’étiquette du modèle est collée sur le cadre, sous la selle du pilote. (Voir page 3-16.) Inscrire les renseignements repris sur cette étiquette dans l’espace prévu à cet effet. Ces renseignements seront nécessaires lors de la commande de pièces de rechange auprès d’un concessionnaire Yamaha.

FAU26470

9-2

Page 91

INDEX

Alarme antivol....................................... 3-11

Ampoule d’éclairage de plaque

d’immatriculation, remplacement........ 6-31

Avertisseur, contacteur......................... 3-12

Bagages, supports de sangle de

fixation................................................ 3-22

Batterie ................................................. 6-27

Béquille latérale.................................... 3-23

Béquilles centrale et latérale,

contrôle et lubrification ....................... 6-25

Bougies, contrôle.................................... 6-7

Câble des gaz, contrôle du jeu ............. 6-15

Câbles, contrôle et lubrification ............ 6-23

Caches, dépose et repose...................... 6-6

Caractéristiques...................................... 8-1

Carburant.............................................. 3-15

Carburant, économies ............................ 5-3

Chaîne de transmission, nettoyage

et graissage........................................ 6-23

Chaîne de transmission, tension .......... 6-21

Clé de contact, numéro d’identification... 9-1 Clignotant, remplacement d’une

ampoule.............................................. 6-30

Clignotants, contacteur......................... 3-12

Clignotants, témoins............................... 3-3

Combiné ressort-amortisseur,

réglage ............................................... 3-20

Combinés de contacteurs..................... 3-11

Compartiment de rangement ................ 3-18

Compteurs multifonctions ....................... 3-6

Contacteur à clé/antivol.......................... 3-2

Contacteur d’appel de phare.................3-12

Coupe-circuit d’allumage.......................3-23

Coupe-circuit du moteur........................3-12

Démarrage du moteur.............................5-1

Démarreur, contacteur..........................3-12

Direction, contrôle .................................6-26

Durite de mise à l’air/de trop-plein

du réservoir de carburant....................3-16

Embrayage, levier .................................3-13

Embrayage, réglage de la garde du

levier ...................................................6-18

Emplacement des éléments....................2-1

Entretiens et graissages périodiques,

tableau ..................................................6-2

Étiquette des codes du modèle...............9-2

EXUP ....................................................3-22

Feu arrière/stop, remplacement d’une

ampoule ..............................................6-30

Feu stop, réglage du contacteur ...........6-19

Feux de détresse, contacteur................3-12

Filtre à air, remplacement de

l’élément..............................................6-12

Fourche, contrôle ..................................6-25

Fourche, réglage...................................3-18

Frein, levier ...........................................3-13

Frein, pédale .........................................3-14

Fusibles, remplacement ........................6-28

Huile moteur et cartouche du filtre ..........6-8

Huile moteur, témoin du niveau ..............3-4

Immobilisateur antivol.............................3-1

Inverseur feu de route/feu de

croisement.......................................... 3-12

Jeu des soupapes................................. 6-15

Levier de frein et d’embrayage,

contrôle et lubrification........................6-24
