BETRIEBSANLEITUNG

Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie den Außenbordmotor in Betrieb nehmen.

F40D F40G F50F FT50G F60C FT60D F70A

6C1-28199-79-G0

GMU25052

Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie den Außenbordmotor in Betrieb nehmen. Nehmen Sie diese Anleitung mit an Bord und verschließen Sie sie in einer wasserdichten Tasche, wenn Sie mit dem Boot fahren. Diese Anleitung sollte bei einem möglichen Verkauf des Außenbordmotors immer mitgegeben werden.

Wichtige Informationen im Handbuch

WARNUNG

ACHTUNG

HINWEIS:

GMU25107

An den Eigentümer

Danke, dass Sie sich für einen Yamaha-Außenbordmotor entschieden haben. Die vorliegende Betriebsanleitung enthält Informationen, die im Hinblick auf ordnungsgemäßen Betrieb, Wartung und Pflege erforderlich sind. Gründliches Begreifen dieser einfachen Anweisungen wird Ihnen dabei helfen, Ihren neuen Yamaha bestmöglich zu nutzen. Weitere Fragen zum Betrieb oder zur Wartung Ihres Außenbordmotors beantwortet Ihnen gerne Ihr Yamaha-Händler. In der vorliegenden Betriebsanleitung werden besonders wichtige Informationen wie folgt hervorgehoben.

: Dies ist das Sicherheits-Alarmsymbol. Es wird verwendet, um Sie auf mögliche Verletzungsgefahren aufmerksam zu machen. Befolgen Sie alle Sicherheitshinweise, die nach diesem Symbol aufgeführt sind, um mögliche Verletzungen oder Todesfälle zu verhindern.

GWM00781

WARNUNG steht für eine gefährliche Situation, die den Tod oder schwere Verletzungen nach sich ziehen kann, wenn sie nicht vermieden wird.

GCM00701

Ein ACHTUNG weist auf besondere Vorsichtsmaßnahmen hin, die zum Vermeiden von Schäden am Außenbordmotor und an anderen Objekten zu ergreifen sind.

Ein HINWEIS vermittelt wichtige Informationen zum Erleichtern oder Erklären von Ver-

fahren.

Yamaha ist ständig um die Weiterentwicklung mit Bezug auf Produktentwicklung und Qualität bemüht. Daher können kleinere Abweichungen zwischen Ihrer Maschine und dieser Betriebsanleitung bestehen, auch wenn sie die neuesten Produktinformationen enthält, die zum Zeitpunkt der Drucklegung verfügbar waren. Bei Fragen im Zusammenhang mit dieser Betriebsanleitung wenden Sie sich bitte an Ihren Yamaha-Händler. Zur Sicherstellung einer langen Produkt-Lebensdauer empfiehlt Ihnen Yamaha, bei der Verwendung des Produktes und bei der Durchführung der regelmäßigen Inspektionen und Wartungen den Anweisungen in der Betriebsanleitung zu folgen. Sämtliche Schäden, die aus der Nichtbeachtung dieser Anleitung resultieren, werden nicht durch die Garantie abgedeckt. In einigen Ländern gelten Gesetze oder Richtlinien, die die Ausfuhr des Produktes durch den Benutzer aus dem Land, in dem das Produkt erworben wurde, untersagen; aus diesem Grunde ist es u. U. nicht möglich, das Produkt im Bestimmungsland registrieren zu lassen. Darüber hinaus gilt die Garantie u. U. in einigen Regionen nicht. Wenn Sie die Ausfuhr des Produktes in ein anderes Land planen, konsultieren Sie bitte den Händler, bei dem Sie das Produkt erworben haben, hinsichtlich weiterer Informationen. Falls das Produkt gebraucht gekauft wurde, konsultieren Sie bitte einen Händler in Ihrer Nähe hinsichtlich einer Neuregistrierung als Kunde, damit Sie die jeweiligen ServiceLeistungen in Anspruch nehmen können.

Das F40DET, F40GET, F50FED, F50FET,

Wichtige Informationen im Handbuch

FT50GET, F60CET, FT60DET, F70AET und das Standardzubehör werden in diesem Handbuch als Grundlage für die Erklärungen und Illustrationen verwendet. Einige Punkte gelten demzufolge nicht für jedes Modell.

GMU25121

F40D, F40G, F50F, FT50G, F60C, FT60D, F70A

BETRIEBSANLEITUNG

1. Ausgabe, April 2011

Jeder Nachdruck und jede unautorisierte Ver-

ist ohne die schriftliche Genehmigung von

wendung

Yamaha Motor Co., Ltd. ausdrücklich verboten.

Gedruckt in Japan

Inhaltsverzeichnis

Sicherheitsinformationen ................. 1

Sicherheit des Außenbordmotors..... 1

Propeller............................................1

Rotierende Teile................................ 1

Heiße Teile........................................1

Elektrischer Schlag ........................... 1

Elektrohydraulisches Trimmen und

Ankippen......................................... 1

Motor-Reißleine (Taljereep) ..............1

Benzin ............................................... 2

Ausgelaufenes Benzin und

Benzinflecken ................................. 2

Karbonmonoxid................................. 2

Modifikationen...................................2

Bootssicherheit................................. 2

Alkohol und Drogen .......................... 2

Zugelassene Schwimmweste............ 2

Personen über Bord.......................... 3

Bootsinsassen................................... 3

Überladen des Boots ........................3

Kollisionen vermeiden....................... 3

Wetter ............................................... 4

Training der Bootsinsassen .............. 4

Veröffentlichung zur

Bootssicherheit ............................... 4

Gesetze und Vorschriften ................. 4

Allgemeine Information .................... 5

Identifikationsnummern-Eintrag ....... 5

Seriennummer des

Außenbordmotors........................... 5

Zündschlüsselnummer...................... 5

EG-Konformitätserklärung (DoC) ....5

CE-Markierung ................................ 5

Lesen Sie sämtliche Anleitungen

und Etiketten ..................................7

Warnetiketten ...................................7

Technische Daten und

Anforderungen ................................ 11

Technische Daten ..........................11

Installationsanforderungen .............14

PS-Nennleistung des Boots ............ 14

Befestigung des Motors .................. 14

Yamaha Security System................ 14

Anforderungen der

Fernbedienung ............................. 15

Vorgaben für die Batterie ............... 15

Technische Daten der Batterie........ 15

Einbauen der Batterie ..................... 15

Mehrere Batterien ........................... 15

Propellerauswahl ........................... 15

Startverhinderung bei eingelegtem

Gang ............................................ 16

Motorölanforderungen.................... 16

Anforderungen an den Kraftstoff.... 17

Benzin ............................................. 17

Antifouling-Farbe............................ 17

Anforderungen an die Entsorgung

des Motors ................................... 18

Notfallausrüstung ........................... 18

Bauteile ............................................ 19

Komponentenzeichnung ................ 19

Kraftstofftank...................................21

Kraftstoff-Anschlussstück................ 22

Kraftstoffanzeiger............................ 22

Kraftstofftank-Verschlusskappe ...... 22

Entlüftungsschraube .......................22

Fernbedienung ............................... 22

Empfänger ...................................... 23

Aktivierter und deaktivierter Modus

des Yamaha Security System ...... 23

Fernschaltkasten.............................24

Fernbedienungshebel ..................... 24

Neutralverriegelungsauslöser ......... 24

Neutral-Gashebel ............................ 24

Ruderpinne ..................................... 25

Schalthebel ....................................25

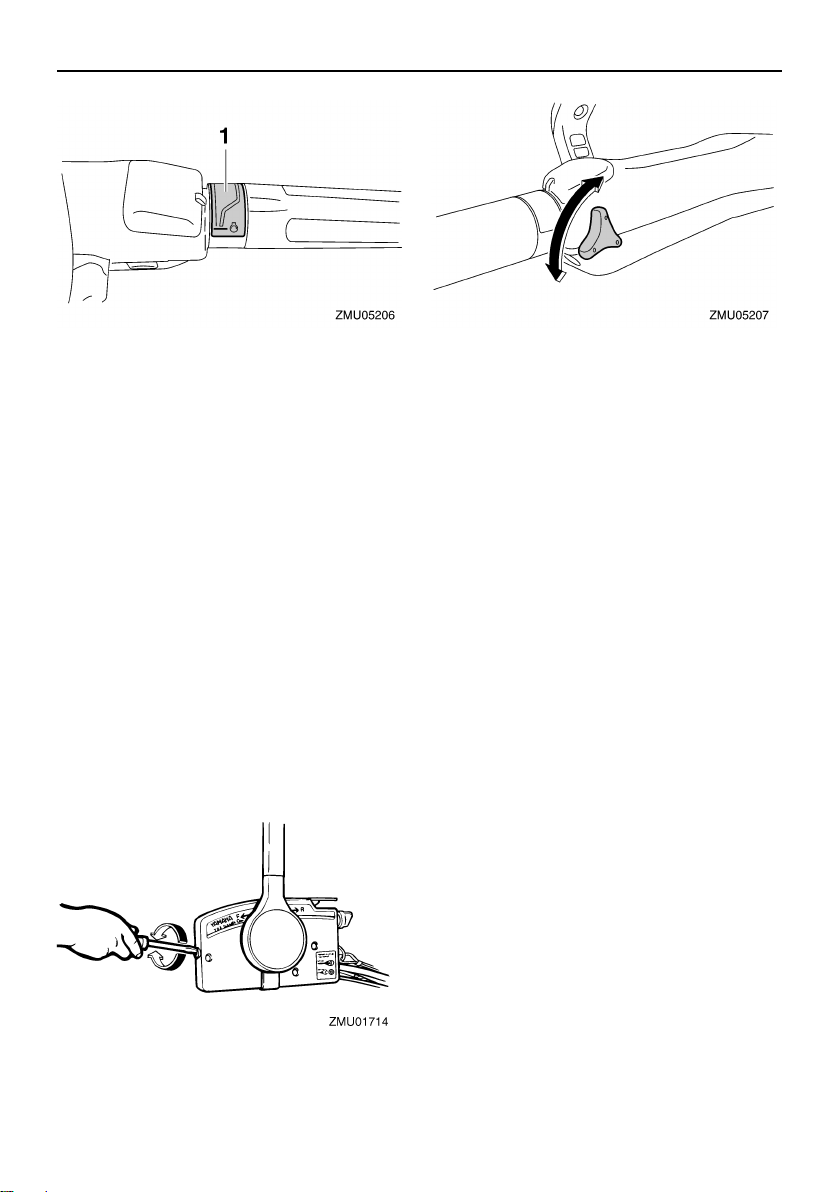

Gashebelgriff .................................. 25

Leistungsindikator ..........................25

Gashebel-

Widerstandseinstellung................. 26

Reißleine (Motorstoppleine) und

Sperrgabel .................................... 26

Motor-Stoptaster ............................27

Hauptschalter ..................................27

Reibungseinstellung der

Steuerung .....................................28

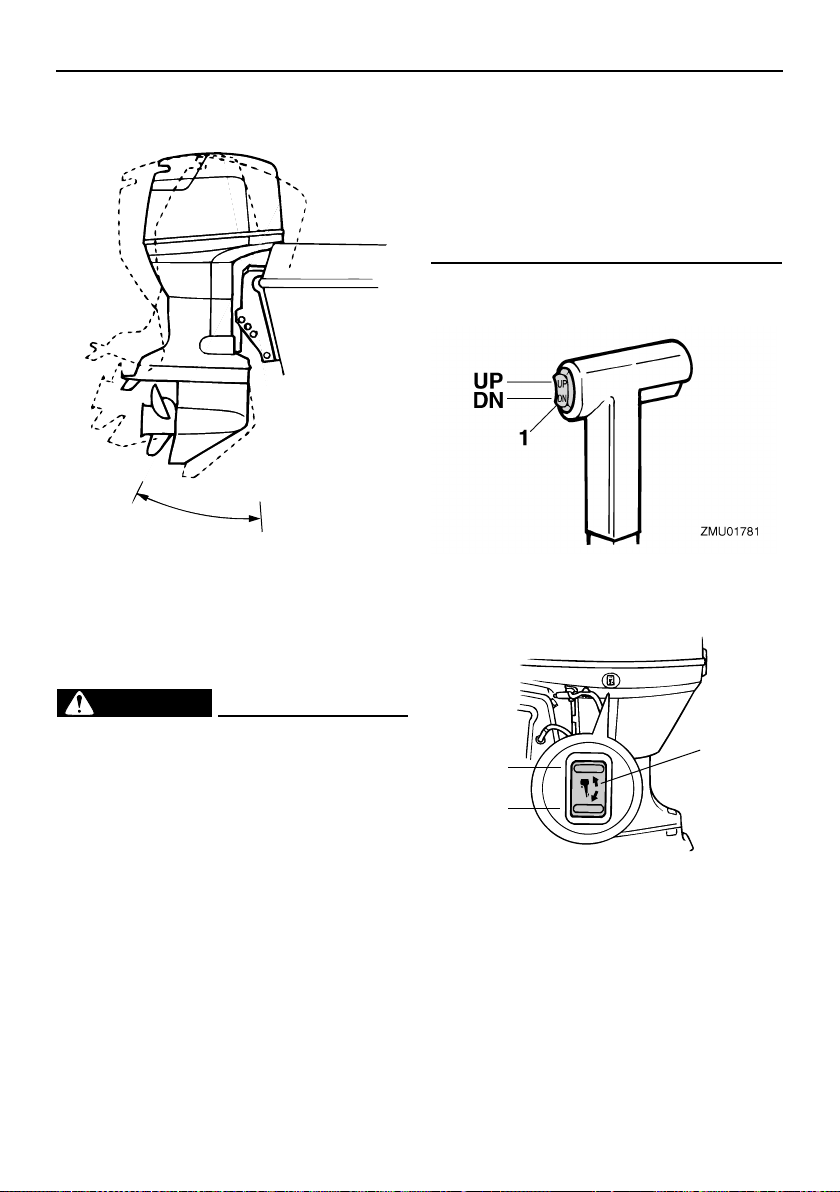

PTT-Schalter an der

Fernbedienung oder an der

Ruderpinne ...................................28

PTT-Schalter an der Motorwanne ... 29

Inhaltsverzeichnis

Variable Schlepp-U/min-Schalter .... 29

Trimmanode mit Anode................... 30

Trimmstange (Kippstift)................... 30

Kippsperrmechanismus .................. 31

Ankipp-Arretierungshebel für das

elektrohydraulische Trimmen und Kippen (PTT) oder für das Modell

mit Ankipphilfe .............................. 31

Haubenverriegelungshebel

(Typ zum Drehen)......................... 31

Spüleinrichtung ............................... 32

Kraftstofffilter/Wasserabscheider .... 32

Warnanzeige ..................................33

Instrumente und Anzeigen .............34

Anzeigen .......................................34

Niedriger-Öldruck-Warnleuchte....... 34

Überhitzungs-Warnanzeige ............ 34

Digitaler Drehzahlmesser ............... 34

Drehzahlmesser..............................35

Trimmanzeige ................................. 35

Betriebsstundenzähler .................... 35

Warnanzeige für niedrigen

Öldruck ......................................... 35

Überhitzungs-Warnanzeige ............ 36

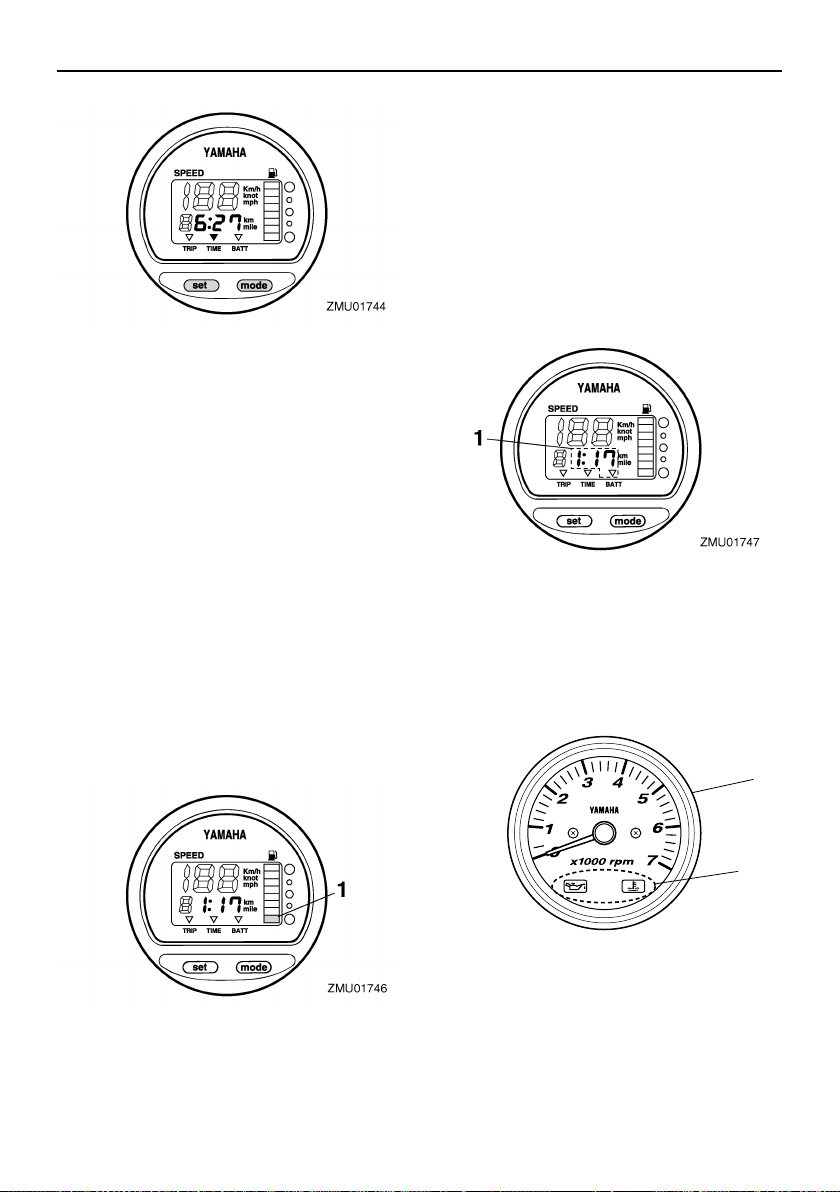

Digitaler

Geschwindigkeitsmesser ............. 36

Geschwindigkeitsmesser ................ 36

Kraftstoffanzeiger............................ 37

Wegmesser / Uhr / Voltmeter.......... 37

Kraftstofffüllstand-Warnanzeige...... 38

Warnanzeige für niedrige

Batteriespannung.......................... 38

Analoger Drehzahlmesser.............. 38

Niedriger-Öldruck-Warnleuchte....... 38

Überhitzungs-Warnanzeige ............ 39

Analoge Trimmanzeige ..................39

6Y8 Multifunktions-Anzeigen..........39

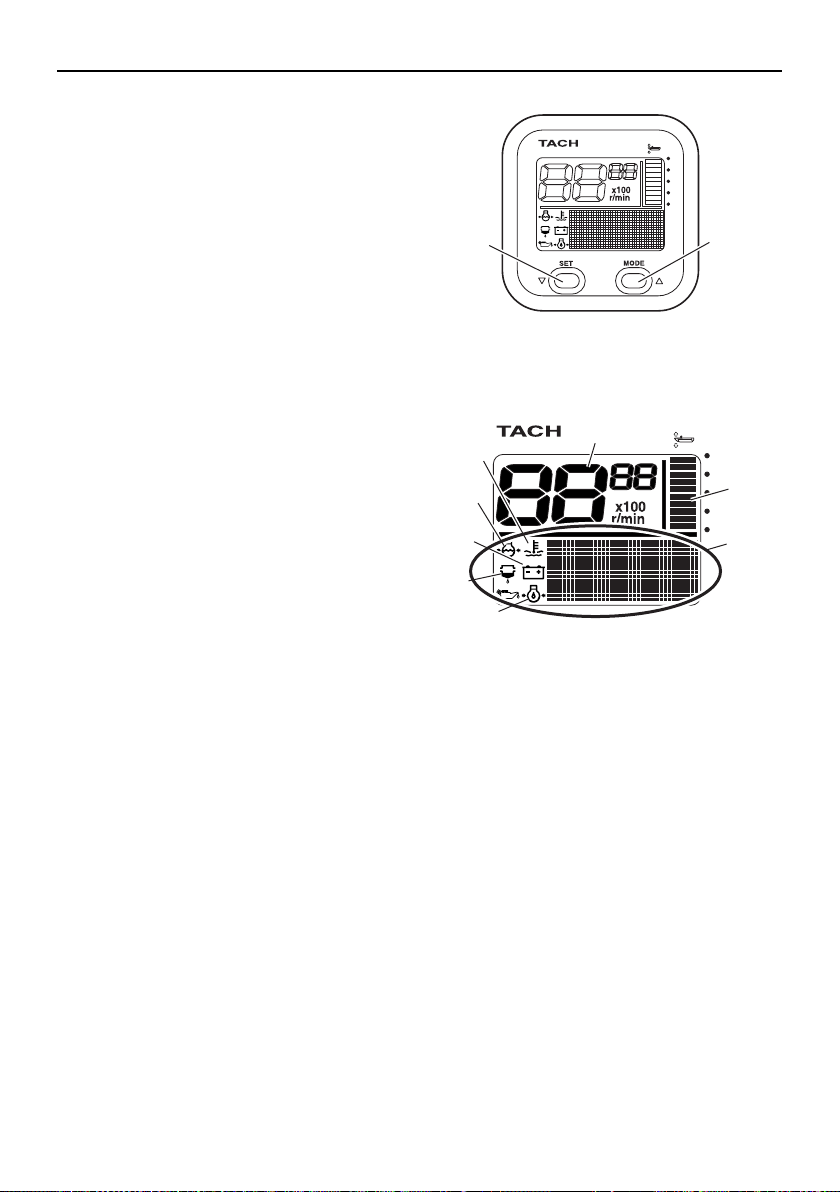

6Y8 Multifunktions-

Drehzahlmesser ...........................40

Checks beim Start........................... 41

Systeminformationen zum Yamaha

Security System ........................... 41

Einstellung der

Schleppgeschwindigkeit ...............42

Warnanzeige für niedrigen

Öldruck.......................................... 42

Überhitzungsalarm.......................... 43

Wasserabscheider-Warnanzeige .... 43

Motorproblem-Warnung ..................44

Warnanzeige für niedrige

Batteriespannung.......................... 44

6Y8 Multifunktions-

Geschwindigkeits- &

Kraftstoffmessgeräte.................... 45

6Y8 Multifunktions-

Geschwindigkeitsmesser ............. 46

6Y8 Multifunktionskraftstoffver-

brauchsanzeigen ......................... 47

Motorsteuerungssystem ................ 48

Warnsystem................................... 48

Überhitzungsalarm.......................... 48

Niedriger Öldruck-Alarm.................. 49

Installation ....................................... 50

Installation...................................... 50

Montage des Außenbordmotors...... 50

Bedienung ....................................... 52

Erste Inbetriebnahme..................... 52

Motoröl einfüllen..............................52

Einfahren des Motors...................... 52

Lernen Sie Ihr Boot kennen ............ 52

Überprüfungen vor dem Starten

des Motors ................................... 53

Kraftstofffüllstand ............................ 53

Entfernen Sie die Motorhaube ........ 53

Kraftstoffanlage............................... 53

Bedienelemente ..............................54

Motor-Reißleine (Taljereep) ............ 54

Motoröl ............................................ 55

Motor...............................................55

Spüleinrichtung ............................... 56

Motorhaube aufsetzen .................... 56

PTT-System ....................................57

Batterie............................................ 57

Einfüllen von Kraftstoff .................. 57

Bedienung des Motors ................... 59

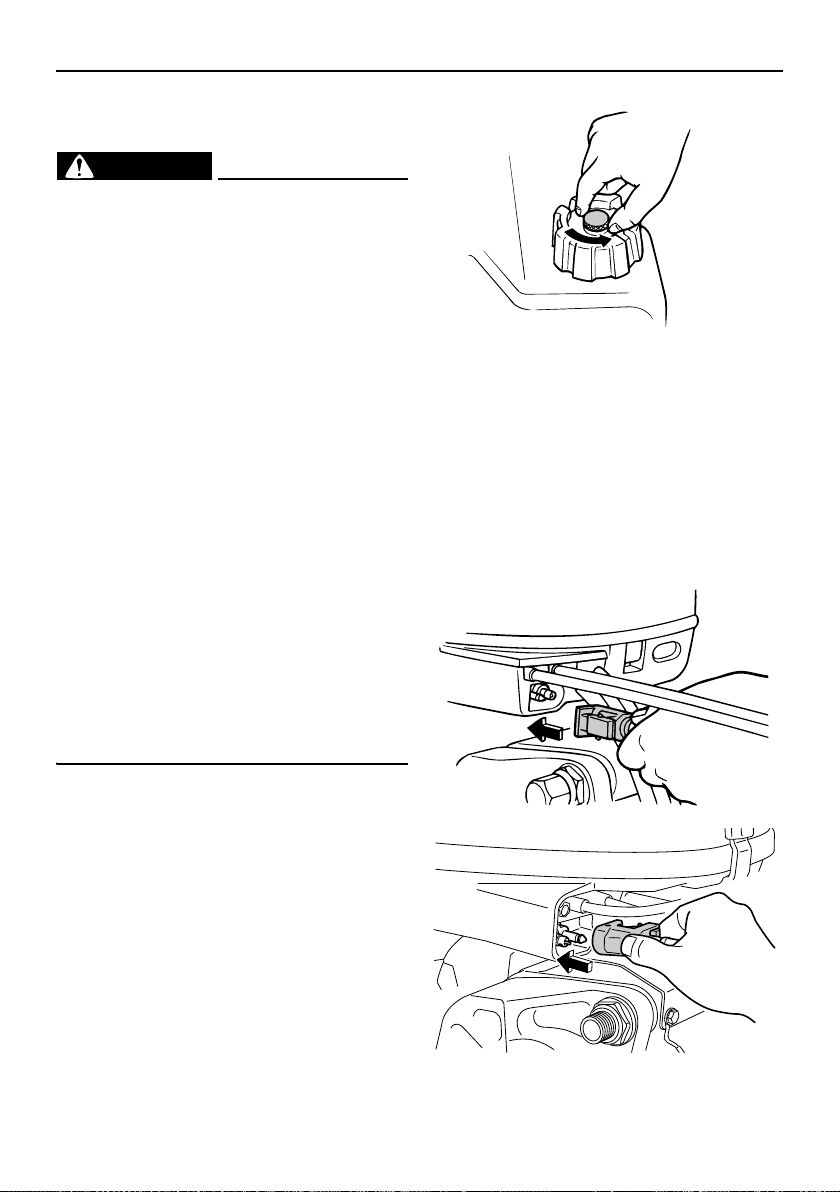

Kraftstoff nachfüllen

(tragbarer Tank)............................ 59

Motor starten...................................60

Nach dem Starten des Motors

überprüfen ................................... 64

Inhaltsverzeichnis

Kühlwasser .....................................64

Motor-Warmlaufphase.................... 64

Modelle zum manuellen Anlassen

und mit elektrischem Anlasser...... 64

Überprüfungen nach dem

Warmlaufen des Motors ............... 64

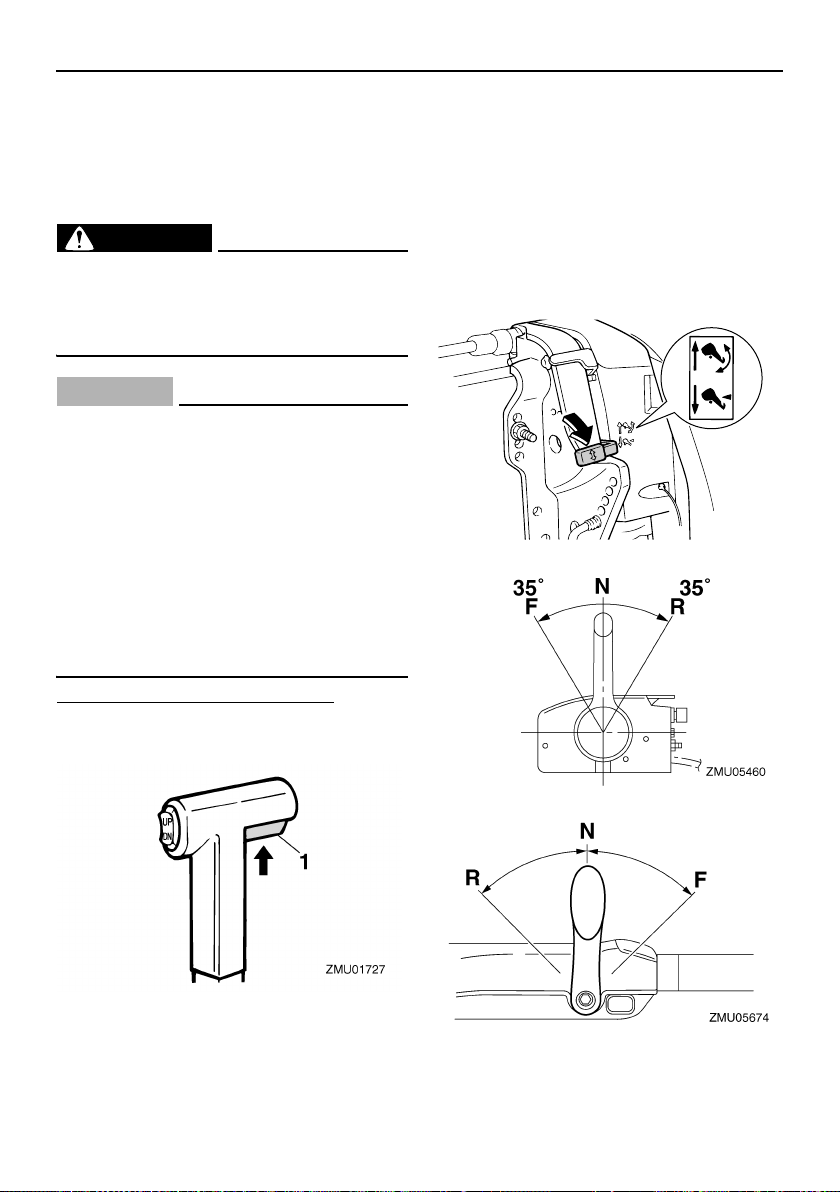

Schalten .......................................... 64

Stopp-Schalter ................................ 64

Umschalten .................................... 65

Anhalten des Boots ........................ 66

Schleppen ...................................... 67

Einstellung der

Schleppgeschwindigkeit ...............67

Motor ausschalten.......................... 67

Verfahren ........................................ 67

Außenbordmotor trimmen .............. 68

Einstellen des Trimmwinkels

(PTT)............................................. 69

Einstellen des Trimmwinkels an

Modellen mit Ankipphilfe............... 70

Einstellung der Bootstrimmung .......70

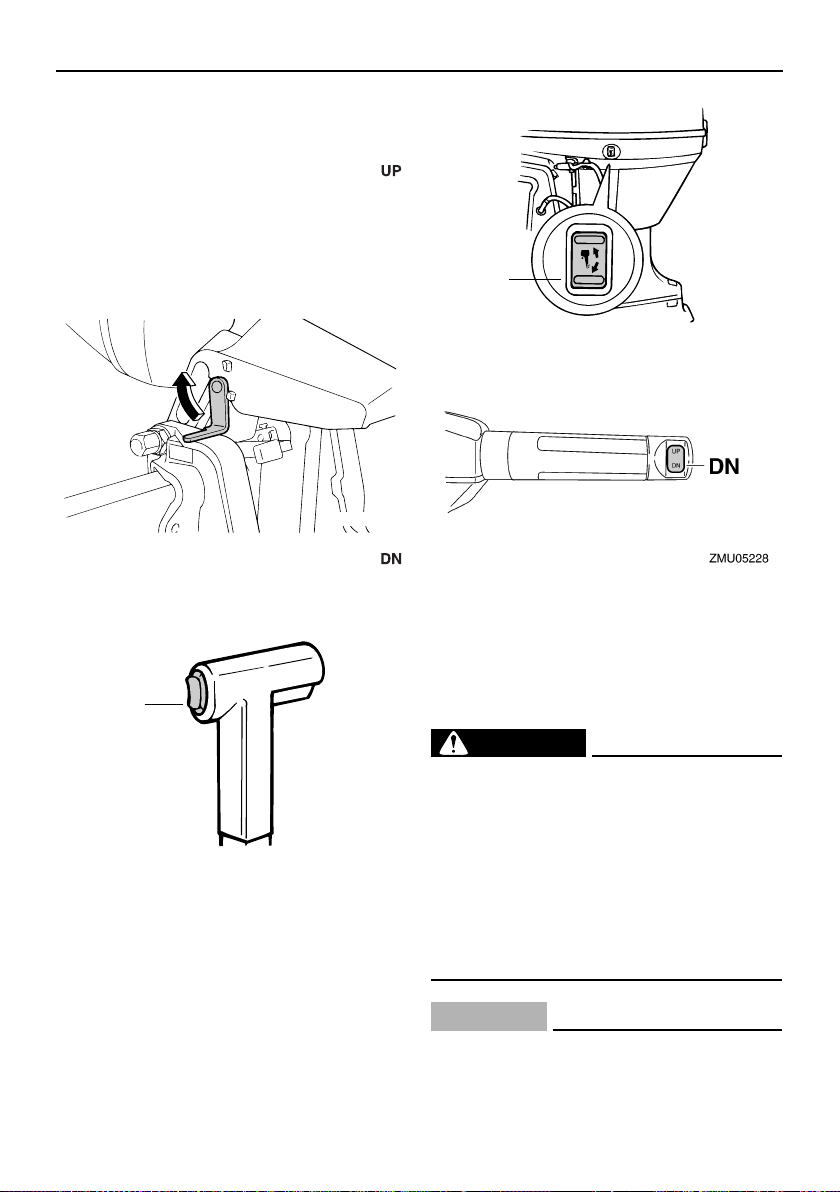

Nach oben und unten kippen .........71

Verfahren, um nach oben zu

kippen (Modelle mit Ankipphilfe)... 72

Verfahren, um nach oben zu

kippen (PTT-Modelle) ................... 73

Vorgehensweise, um nach unten

zu kippen (Modelle mit

Ankipphilfe) ................................... 74

Verfahren, um nach unten zu

kippen (PTT-Modelle) ................... 75

Flachwasser ..................................75

Modelle mit Ankipphilfe ................... 75

PTT-Modelle ................................... 76

Bootfahren unter anderen

Bedingungen ................................77

Wartung............................................79

Transport und Lagerung des

Außenbordmotors ........................ 79

Lagerung des Außenbordmotors .... 80

Verfahren ........................................ 80

Schmierung.....................................82

Spülen der Motoreinheit.................. 82

Reinigung des

Außenbordmotors ........................84

Überprüfen der lackierten

Oberfläche des

Außenbordmotors ......................... 84

Regelmäßige Wartung ................... 84

Ersatzteile ....................................... 85

Strenge Betriebsbedingungen......... 85

Wartungsplan 1 ...............................86

Wartungsplan 2 ...............................88

Schmieren.......................................89

Reinigen und Einstellen der

Zündkerze.....................................90

Überprüfung der

Leerlaufdrehzahl ...........................91

Motorölwechsel ...............................92

Inspizieren der Verkabelung und

der Verbindungsstücke ................. 94

Überprüfung des Propellers ............94

Entfernen des Propellers................. 95

Einbauen des Propellers ................. 95

Getriebeölwechsel...........................96

Reinigung des Kraftstofftanks ......... 98

Inspektion und Ersetzen der

Anode(n) ....................................... 98

Überprüfung der Batterie

(bei Modellen mit elektrischem

Starter)..........................................99

Anschließen der Batterie...............100

Abklemmen der Batterie................ 100

Aufbewahrung der Batterie ...........101

Fehlerbehebung ............................ 102

Störungssuche ............................. 102

Vorübergehende Maßnahme im

Notfall......................................... 106

Aufprallschäden ............................ 106

Ersetzen der Sicherung................. 107

Das elektrohydraulische

Ankippsystem funktioniert

nicht ............................................108

Die Wasserabscheider-

Warnanzeige blinkt während der

Fahrt............................................ 108

Der Starter funktioniert nicht .........111

Notfallstart des Motors ..................112

Behandlung abgesoffener

Motoren...................................... 113

Sicherheitsinformationen

GMU33622

Sicherheit des

Außenbordmotors

Beachten Sie zu jeder Zeit die Sicherheitsvorschriften.

GMU36501

Propeller

Personen können bei Kontakt mit dem Propeller verletzt oder getötet werden. Der Propeller kann sich weiter drehen, wenn sich der Motor in der Leerlaufstellung befindet, und scharfe Kanten des Propellers können auch bei Stillstand verletzen.

 Schalten Sie den Motor aus, wenn sich

eine Person im Wasser in Ihrer Nähe befindet.

 Lassen Sie keine Personen in die Reich-

weite des Propellers, auch wenn der Motor aus ist.

GMU33630

Rotierende Teile

Hände, Füße, Haare, Schmuck, Kleidung, PFD-Streifen o. Ä. können sich mit internen rotierenden Teilen des Motors verheddern, was zu ernsthaften Unfällen oder gar zum Tode führen kann. Beachten Sie, dass die Motorhaube wann immer möglich an ihrem Platz bleibt. Bauen Sie die Haube nicht bei laufendem Motor aus und ersetzen Sie sie nicht. Nehmen Sie entsprechend den speziellen Anweisungen in dieser Bedienungsanleitung den Motor nur mit abgenommener Haube in Betrieb. Halten Sie Hände, Füße, Haare, Schmuck, Kleidung, PFD-Streifen o. Ä. vor sämtlichen hervorstehenden beweglichen Teilen fern.

GMU33640

Heiße Teile

Die Motorteile sind während des Betriebs und danach extrem heiß und können deshalb Brände verursachen. Vermeiden Sie,

sämtliche Teile unter der Motorhaube zu berühren, solange sich der Motor noch nicht abgekühlt hat.

GMU33650

Elektrischer Schlag

Berühren Sie keine elektrischen Teile, wenn Sie den Motor starten oder dieser in Betrieb ist. Dies könnte zu einem elektrischen Schlag oder einem Stromschlag führen.

GMU33660

Elektrohydraulisches Trimmen und Ankippen

Körperteile könnten beim Drehen oder Kippen des Motors zwischen diesen und die Klemmhalterung gelangen bzw. eingequetscht werden. Halten Sie jegliche Körperteile zu jeder Zeit außerhalb dieses Bereiches. Beachten Sie, dass sich keine Person in diesem Bereich befindet, bevor der PTT-Mechanismus bedient wird. Die PTT-Schalter können auch dann bedient werden, wenn die Zündung ausgeschaltet ist. Achten Sie darauf, dass Personen nicht in die Nähe der Schalter gelangen, wenn am Motor gearbeitet wird. Begeben Sie sich selbst bei gesichertem Ankipp-Arretierungshebel nie unter das Unterwasserteil, während es angekippt ist. Wenn der Außenbordmotor ungewollt herabfällt, besteht die Gefahr schwerer Verletzungen.

GMU33671

Motor-Reißleine (Taljereep)

Befestigen Sie die Motor-Reißleine so, dass der Motor stoppt, wenn der Bediener über Bord fallen oder den Ruderstand verlassen sollte. Dadurch wird ein Abtreiben des Boots bei laufendem Motor verhindert. Ebenso wird verhindert, dass Personen zurückgelassen werden oder Personen oder Gegenstände vom Boot überfahren werden. Befestigen Sie während des Betriebs die Motor-Reißleine an einem sicheren Ort an

Sicherheitsinformationen

Ihrer Kleidung, Ihrem Arm oder Ihrem Bein. Entfernen Sie sie nicht, um den Ruderstand zu verlassen, während sich das Boot bewegt. Befestigen Sie die Reißleine nicht an Kleidung, die reißen könnte; verlegen Sie die Reißleine auch nicht an Orten, an denen sie sich verheddern und somit unbrauchbar werden könnte. Verlegen Sie die Reißleine nicht an Orten, an denen sie versehentlich herausgezogen werden könnte. Wenn die Reißleine während des Betriebs gezogen wird, schaltet sich der Motor aus und Sie verlieren einen Großteil der Lenkfähigkeit. Das Boot verliert rasch an Fahrt; dadurch können Personen und Gegenstände nach vorne geschleudert werden.

GMU33810

Benzin

Benzin und Benzindämpfe sind hochgradig entflammbar und explosiv. Füllen Sie

es immer entsprechend dem auf Seite 59 beschriebenen Verfahren nach, um einen Brand oder eine Explosion zu verhindern.

GMU33820

Ausgelaufenes Benzin und Benzinflecken

Achten Sie darauf, dass Sie kein Benzin verschütten. Verschüttetes Benzin ist sofort mit einem trockenen Lappen aufzuwischen. Entsorgen Sie den Lappen auf richtige Art und Weise. Gelangt Benzin auf die Haut, ist es sofort mit Wasser und Seife abzuwaschen. Kleidung, auf die Benzin geraten ist, muss sofort gewechselt werden. Sollten Sie Benzin verschlucken, beträchtliche Benzindampfmengen inhalieren oder sollte Benzin in Ihre Augen geraten, lassen Sie sich sofort ärztlich versorgen. Saugen Sie niemals Kraftstoff mit dem Mund an.

GMU33900

Karbonmonoxid

Dieses Produkt gibt Auspuffgase ab, die Kohlenmonoxyd enthalten, ein farb- und geruchloses Gas, das beim Einatmen Hirnschädigungen oder Todesfälle verursachen kann. Die Symptome umfassen Übelkeit, Schwindelgefühl und Schläfrigkeit. Cockpit und Kabine gut gelüftet halten. Auspufföffnungen nie verstopfen.

GMU33780

Modifikationen

Versuchen Sie nicht, den Außenbordmotor zu modifizieren. Durch Modifikationen an Ihrem Außenbordmotor kann die Sicherheit und Zuverlässigkeit verringert werden; ebenso könnte der Außenbordmotor unsicher werden oder seine Verwendung könnte illegal werden.

GMU33740

Bootssicherheit

Dieser Abschnitt enthält einige der wichtigen Sicherheitshinweise, die Sie beim Umgang mit dem Boot beachten sollten.

GMU33710

Alkohol und Drogen

Das Boot nie betreiben, nachdem man Alkohol getrunken oder Drogen eingenommen hat. Rauschzustände sind einer der am häufigsten auftretenden Faktoren, die zu Bootsunfällen führen.

GMU33720

Zugelassene Schwimmweste

An Bord sollt sich stets eine zugelassene Schwimmweste für jeden der Bootsinsassen befinden. Yamaha empfiehlt, bei jedem Betreiben des Bootes eine Schwimmweste zu tragen. Zumindest müssen Kinder und Nichtschwimmer stets Schwimmwesten anlegen; außerdem sollten alle Bootsinsassen solche Schwimmwesten tragen, wenn möglicherweise gefährliche Bedingungen für Boots-

Sicherheitsinformationen

ZMU06025

fahrten vorliegen.

GMU33731

Personen über Bord

Achten Sie bei laufendem Motor stets sehr aufmerksam darauf, ob sich Personen (z.B. Schwimmer, Wasserskifahrer oder Taucher) im Wasser befinden. Befindet sich ein Schwimmer in der Nähe des Bootes, schalten Sie auf Neutral und schalten Sie den Motor aus. Halten Sie sich von Schwimmbereichen entfernt. Schwimmer können oft schwer gesehen werden. Der Propeller kann sich auch dann weiterhin bewegen, wenn sich der Motor in der Neutral-Stellung befindet. Schalten Sie den Motor aus, wenn sich eine Person im Wasser in Ihrer Nähe befindet.

GMU33751

Bootsinsassen

Wenden Sie sich an Ihren Bootshersteller, um ausführliche Hinweise zur besten Sitzposition für Personen im Boot zu erhalten. Stellen Sie sicher, dass alle Bootsinsassen richtig sitzen bevor Sie das Boot beschleunigen oder über der Leerlaufdrehzahl betreiben. Wenn Personen im Boot stehen oder an Orten sitzen, die dafür nicht geeignet sind, kann dies dazu führen, dass die Person über Bord fällt oder aufgrund von Wellen, Strömungen oder plötzlichen Geschwindigkeitsoder Richtungsänderungen im Boot selbst hinfällt. Auch wenn alle Personen ordnungsgemäß sitzen, weisen Sie sie bitte darauf hin, wenn Sie ein ungewöhnliches Manöver durchführen. Vermeiden Sie beim Fahren stets hohe Wellen oder starke Strömungen.

GMU33760

Überladen des Boots

Überladen Sie das Boot nicht. Lesen Sie die Herstellerplakette am Boot, um das Maximalgewicht und die Höchstanzahl der

Bootsinsassen zu erfahren. Stellen Sie sicher, dass das Gewicht entsprechend den Anweisungen des Bootsherstellers richtig verteilt ist. Das Überladen oder die falsche Gewichtsverteilung kann dazu führen, dass das Boot nicht mehr richtig gehandhabt werden kann und dies zu einem Unfall, zum Kentern oder Sinken des Bootes führt.

GMU33772

Kollisionen vermeiden

Stets auf Personen, Gegenstände und andere Boote achten. Stets auf Gegebenheiten achten, die die Sicht beeinträchtigen oder andere darin beeinträchtigen, Sie wahrzunehmen.

Defensiv und mit mäßiger Geschwindigkeit fahren sowie ausreichenden Abstand zu Personen, Gegenständen und anderen Booten einhalten.

 Nicht direkt hinter anderen Booten oder

Wasserskifahrern herfahren.

 Scharfe Kurven oder andere Manöver ver-

meiden, die es anderen schwer machen, Ihnen auszuweichen oder vorauszusehen, in welche Richtung Sie fahren.

 Flachwassergebiete und Gebiete, in de-

nen Gegenstände unter der Oberfläche liegen, vermeiden.

 Beim Fahren nicht die persönlichen Gren-

zen überschreiten und aggressive Manöver vermeiden, um das Risiko von

Kontrollverlust, Hinausgeschleudertwerden oder Kollisionen zu verringern.

 So früh wie möglich alles unternehmen,

um Kollisionen zu vermeiden. Immer daran denken, dass Boote keine Bremsen haben und dass ein Stoppen des Motors oder Wegnehmen des Gases die Steuerbarkeit beeinträchtigen kann. Wenn Sie sich nicht sicher sind, ob das Boot vor einem Aufprall auf ein Hindernis gestoppt werden kann, Gas geben und den Kurs ändern.

GMU33790

Wetter

Halten Sie sich über das Wetter informiert. Vor dem Antreten einer Bootsfahrt sollte man die Wettervorhersage einholen. Bootfahren bei gefährlichem Wetter sollte man vermeiden.

GMU33880

Training der Bootsinsassen

Beachten Sie, dass mindestens ein Bootsinsasse trainiert ist, um das Boot in einem Notfall zu bedienen.

GMU33890

Veröffentlichung zur Bootssicherheit

Informieren Sie sich über Bootssicherheit. Weitere Auskunft und Veröffentlichungen erhalten Sie bei zahlreichen Bootsorganisationen.

GMU33600

Gesetze und Vorschriften

Man sollte mit den Rechtsvorschriften und Bestimmungen für die Gewässer —vertraut sein, in denen man das Boot betreibt, und sie beachten. Dem geographischen Ort entsprechend gibt es verschiedene Regelwerke. Sie sind jedoch im Grundsatz die gleichen wie die, die im internationalen Regelwerk “International Rules of the Road” festgelegt sind.

Sicherheitsinformationen

Allgemeine Information

GMU25171

Identifikationsnummern-

Eintrag

GMU25184

Seriennummer des Außenbordmotors

Die Seriennummer des Außenbordmotors ist in das Etikett an der hafenseitigen Klemmhalterung eingeprägt. Tragen Sie die Seriennummer des Außenbordmotors in die vorgesehenen Felder ein. Das ist bei der Bestellung von Ersatzteilen bei Ihrem Yamaha-Händler hilfreich, oder als Referenz, wenn Ihr Außenbordmotor gestohlen wird.

1. Position der Seriennummer des Außenbordmotors

GMU25191

Zündschlüsselnummer

Wenn der Motor über einen Hauptschlüssel-

schalter verfügt, ist die Zündschlüsselnummer wie in der Abbildung gezeigt in den Schlüssel geprägt. Notieren Sie die Nummer zu Referenzwecken im vorgesehenen Feld, falls Sie einen neuen Schlüssel benötigen.

1. Zündschlüsselnummer

GMU37291

EG-Konformitätserklärung

(DoC)

Dieser Außenbordmotor entspricht bestimmten Teilen der Richtlinie des Europäischen Parlaments für Maschinen. Jeder konforme Außenbordmotor besitzt eine EG DoC. Die EG DoC enthält die folgenden Informationen;

 Name des Motorenherstellers  Modellbezeichnung  Produktcode des Modells (Genehmigter

Modellcode)

 Code der eingehaltenen Richtlinien

GMU25205

CE-Markierung

Außenbordmotoren, die mit dieser “CE”Markierung versehen sind, entsprechen folgenden Richtlinien; 98/37/EG, 94/25/EG 2003/44/EG und 2004/108/EG.

ZMU04704

ZMU06040

1. CE-Markierungsposition

Allgemeine Information

ZMU05712

GMU33523

Lesen Sie sämtliche Anleitungen und Etiketten

Vor der Inbetriebnahme oder vor Arbeiten am Außenbordmotor:

 Lesen Sie diese Bedienungsanleitung.  Lesen Sie sämtliche Bedienungsanleitungen, die mit dem Boot geliefert werden.  Lesen Sie alle Etiketten auf dem Außenbordmotor und dem Boot.

Wenden Sie sich an Ihren Yamaha-Händler, wenn Sie weitere Informationen benötigen.

GMU33832

Warnetiketten

Sind die Etiketten beschädigt oder fehlen sie, wenden Sie sich für Ersatz an Ihren YamahaHändler.

F40D, F50F, F60C, FT50G, FT60D

F40G, F70A

ZMU07077

Allgemeine Information

WARNUNG

ZMU05706

GMU33912

Inhalt der Etikette

Bedeutung der oben aufgeführten Warnetikette.

GWM01691

Der Notstart besitzt keine Startverhinderung bei eingelegtem Gang. Achten Sie darauf, dass sich der Schalthebel in der Neutral-Stellung befindet, bevor Sie den Motor starten.

GWM01681

 Halten Sie bei laufendem Motor Ihre

Hände, Haare und Kleidung von sich drehenden Teilen fern.

 Beim Anlassen oder im Betrieb dürfen

keine elektrischen Teile berührt oder entfernt werden.

GWM01671

 Lesen Sie die Bedienungsanleitung

und die Etiketten.

 Tragen Sie eine Schwimmweste.  Bringen Sie die Motorstopp-Reißleine

(Taljereep) an Ihre Schwimmweste, Ihren Arm oder Ihr Bein an. Der Motor stoppt, wenn Sie versehentlich den Ruderstand verlassen, und verhindert so, dass das Boot außer Kontrolle gerät.

Allgemeine Information

ZMU05696

ZMU05664

ZMU05665

ZMU05666

ZMU05667

ZMU05668

GMU33843

Symbole

Bedeutung der folgenden Symbole.

Achtung/Warnung

Lesen Sie die Betriebsanleitung

Elektrische Gefahr

Bedienungsrichtung, zweifache Richtung des Fernbedienungshebels/Schalthebels

Motorstart/ Motoranlasser

Gefahr durch konstante Rotation

Technische Daten und Anforderungen

HINWEIS:

GMU34521

Technische Daten

“(AL)” stellt den numerischen Wert für den installierten Aluminiumpropeller dar, der in den unten aufgeführten Spezifikationsdaten angegeben ist. Dementsprechend stehen “(SUS)” für den Wert des installierten Edelstahlpropellers und “(PL)” für den installierten Kunststoffpropeller.

GMU2821K

Abmessung:

Gesamtlänge:

F40DET 706 mm (27.8 in) F40GET 698 mm (27.5 in) F50FED 706 mm (27.8 in) F50FET 706 mm (27.8 in) F60CET 706 mm (27.8 in) F70AET 713 mm (28.1 in) FT50GET 706 mm (27.8 in) FT60DET 706 mm (27.8 in)

Gesamtbreite:

F40DET 385 mm (15.2 in) F40GET 386 mm (15.2 in) F50FED 385 mm (15.2 in) F50FET 385 mm (15.2 in) F60CET 385 mm (15.2 in) F70AET 386 mm (15.2 in) FT50GET 385 mm (15.2 in) FT60DET 385 mm (15.2 in)

Gesamthöhe L:

F40DET 1414 mm (55.7 in) F40GET 1476 mm (58.1 in) F50FED 1414 mm (55.7 in) F50FET 1414 mm (55.7 in) F60CET 1414 mm (55.7 in) F70AET 1476 mm (58.1 in) FT50GET 1455 mm (57.3 in) FT60DET 1455 mm (57.3 in)

Gesamthöhe X:

F70AET 1590 mm (62.6 in)

FT60DET 1569 mm (61.8 in)

Spiegelhöhe L:

F40DET 527 mm (20.7 in)

F40GET 534 mm (21.0 in)

F50FED 527 mm (20.7 in)

F50FET 527 mm (20.7 in)

F60CET 527 mm (20.7 in)

F70AET 534 mm (21.0 in)

FT50GET 530 mm (20.9 in)

FT60DET 530 mm (20.9 in)

Spiegelhöhe X:

F70AET 648 mm (25.5 in)

FT60DET 644 mm (25.4 in)

Gewicht (AL) L:

F40DET 113.0 kg (249 lb)

F40GET 117.0 kg (258 lb)

F50FED 107.0 kg (236 lb)

F50FET 113.0 kg (249 lb)

F60CET 113.0 kg (249 lb)

F70AET 119.0 kg (262 lb)

FT50GET 118.0 kg (260 lb)

FT60DET 123.0 kg (271 lb)

Gewicht (AL) X:

F70AET 121.0 kg (267 lb)

FT60DET 127.0 kg (280 lb)

Leistung:

Vollgas-Betriebsbereich:

F40DET 5000–6000 U/min

F40GET 5300–6300 U/min

F50FED 5000–6000 U/min

F50FET 5000–6000 U/min

F60CET 5000–6000 U/min

F70AET 5300–6300 U/min

FT50GET 5000–6000 U/min

FT60DET 5000–6000 U/min

Maximalausgang:

F40DET 29.4 kW @ 5500 U/min

(40 PS @ 5500 U/min)

F40GET 29.4 kW @ 5800 U/min

Technische Daten und Anforderungen

(40 PS @ 5800 U/min) F50FED 36.8 kW @ 5500 U/min (50 PS @ 5500 U/min) F50FET 36.8 kW @ 5500 U/min (50 PS @ 5500 U/min) F60CET 44.1 kW @ 5500 U/min (60 PS @ 5500 U/min) F70AET 51.5 kW @ 5800 U/min (70 PS @ 5800 U/min) FT50GET 36.8 kW @ 5500 U/min (50 PS @ 5500 U/min) FT60DET 44.1 kW @ 5500 U/min (60 PS @ 5500 U/min)

Leerlaufdrehzahl (Leerlauf):

750 50 U/min

Motor:

Typ:

Viertakt L

Verlagerung:

996.0 cm

Bohrung  Hub:

65.0  75.0 mm (2.56  2.95 in)

Zündsystem:

TCI

Zündkerze (NGK):

F40DET DPR6EB-9 F40GET LKR7E F50FED DPR6EB-9 F50FET DPR6EB-9 F60CET DPR6EB-9 F70AET LKR7E FT50GET DPR6EB-9 FT60DET DPR6EB-9

Elektrodenabstand:

0.8–0.9 mm (0.031–0.035 in)

Steuersystem:

Fernbedienung

Startersystem:

Elektroanlasser

Vergaserstartsystem:

Elektronische Kraftstoffeinspritzung

Ventilspiel (kalter Motor) EINL:

0.15–0.25 mm (0.0059–0.0098 in)

Ventilspiel (kalter Motor) AUSL:

0.25–0.35 mm (0.0098–0.0138 in)

Min. Kaltanlass-Amp. (CCA/EN):

430.0 A

Min. Nennkapazität (20HR/IEC):

70 Ah

Maximaler Generatorausgang:

F40DET 16 A

F40GET 15 A

F50FED 16 A

F50FET 16 A

F60CET 16 A

F70AET 15 A

FT50GET 16 A

FT60DET 16 A

Antriebseinheit:

Getrieberadpositionen:

Vorwärts-Leerlauf-Rückwärts

Getriebeverhältnis:

F40DET 1.85(24/13)

F40GET 2.33(28/12)

F50FED 1.85(24/13)

F50FET 1.85(24/13)

F60CET 1.85(24/13)

F70AET 2.33(28/12)

FT50GET 2.33(28/12)

FT60DET 2.33(28/12)

Trimm- und Kippsystem:

F40DET Servo-Trimm-/-Kippvorrich-

tung

F40GET Servo-Trimm-/-Kippvorrich-

tung

F50FED Ankipphilfe

F50FET Servo-Trimm-/-Kippvorrich-

tung

F60CET Servo-Trimm-/-Kippvorrich-

tung

F70AET Servo-Trimm-/-Kippvorrich-

tung

Technische Daten und Anforderungen

FT50GET Servo-Trimm-/-Kippvorrichtung FT60DET Servo-Trimm-/-Kippvorrichtung

Propellermarke:

F40DET G F50FED G F50FET G F60CET G F70AET K FT50GET K FT60DET K

Kraftstoff und Öl:

Empfohlener Kraftstoff:

Normalbenzin, bleifrei

Min. Research-Oktanzahl (ROZ):

Kraftstofftankinhalt:

25 L (6.60 US gal, 5.50 Imp.gal)

Empfohlenes Motoröl:

Viertakt-Außenbordmotoröl

Empfohlene Motorölsorte 1:

SAE 10W-30/10W-40/5W-30

API SE/SF/SG/SH/SJ/SL Gesamtmotoröl-Menge (Kapazität der Ölwanne):

2.5 L (2.64 US qt, 2.20 Imp.qt)

Schmierung:

Naßsumpf Empfohlenes Getriebeöl:

Hypoidgetriebeöl (SAE 90) Getriebeölmenge:

F40DET 0.430 L

(0.455 US qt, 0.378 Imp.qt)

F40GET 0.670 L

(0.708 US qt, 0.590 Imp.qt)

F50FED 0.430 L

(0.455 US qt, 0.378 Imp.qt)

F50FET 0.430 L

(0.455 US qt, 0.378 Imp.qt)

F60CET 0.430 L

(0.455 US qt, 0.378 Imp.qt) F70AET 0.670 L (0.708 US qt, 0.590 Imp.qt) FT50GET 0.670 L (0.708 US qt, 0.590 Imp.qt) FT60DET 0.670 L (0.708 US qt, 0.590 Imp.qt)

Anziehdrehmoment:

Zündkerze:

F40DET 18.0 Nm (1.84 kgf-m, 13.3 ft-lb) F40GET 17.0 Nm (1.73 kgf-m, 12.5 ft-lb) F50FED 18.0 Nm (1.84 kgf-m, 13.3 ft-lb) F50FET 18.0 Nm (1.84 kgf-m, 13.3 ft-lb) F60CET 18.0 Nm (1.84 kgf-m, 13.3 ft-lb) F70AET 17.0 Nm (1.73 kgf-m, 12.5 ft-lb) FT50GET 18.0 Nm (1.84 kgf-m, 13.3 ft-lb) FT60DET 18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Propellermutter:

F40DET 35.0 Nm (3.57 kgf-m, 25.8 ft-lb) F40GET 34.0 Nm (3.47 kgf-m, 25.1 ft-lb) F50FED 35.0 Nm (3.57 kgf-m, 25.8 ft-lb) F50FET 35.0 Nm (3.57 kgf-m, 25.8 ft-lb) F60CET 35.0 Nm (3.57 kgf-m, 25.8 ft-lb) F70AET 34.0 Nm (3.47 kgf-m, 25.1 ft-lb) FT50GET 35.0 Nm (3.57 kgf-m, 25.8 ft-lb) FT60DET 35.0 Nm

Technische Daten und Anforderungen

WARNUNG

(3.57 kgf-m, 25.8 ft-lb) Motoröl-Ablassschraube:

F40DET 28.0 Nm

(2.86 kgf-m, 20.7 ft-lb)

F40GET 27.0 Nm

(2.75 kgf-m, 19.9 ft-lb)

F50FED 28.0 Nm

(2.86 kgf-m, 20.7 ft-lb)

F50FET 28.0 Nm

(2.86 kgf-m, 20.7 ft-lb)

F60CET 28.0 Nm

(2.86 kgf-m, 20.7 ft-lb)

F70AET 27.0 Nm

(2.75 kgf-m, 19.9 ft-lb)

FT50GET 28.0 Nm

(2.86 kgf-m, 20.7 ft-lb)

FT60DET 28.0 Nm

(2.86 kgf-m, 20.7 ft-lb) Motorölfilter:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Geräusch- und Schwingungspegel:

Bediener-Schalldruckpegel (ICOMIA 39/94 und 40/94):

F40DET 78.1 dB(A)

F40GET 83.9 dB(A)

F50FED 78.1 dB(A)

F50FET 78.1 dB(A)

F60CET 78.1 dB(A)

F70AET 83.9 dB(A)

FT50GET 78.1 dB(A)

FT60DET 78.1 dB(A)

GMU33554

Installationsanforderungen

GMU33564

PS-Nennleistung des Boots

GWM01560

Ein zu starker Motor kann erhebliche Instabilität des Boots verursachen.

dass die Gesamt-PS-Zahl Ihres Außenbordmotors/Ihrer Außenbordmotoren die maximale PS-Nennleistung des Bootes nicht übersteigt. Sehen Sie auf der Herstellerplakette des Bootes nach oder wenden Sie sich an den Hersteller.

GMU33571

Befestigung des Motors

GWM01570

 Jeder unsachgemäßer Einbau des Au-

ßenbordmotors könnte gefährliche Bedingungen wie beispielsweise mangelhafte Handhabung, Verlust der Kontrolle oder Feuergefahr herbeiführen.

 Da der Motor äußerst schwer ist, müs-

sen spezielle Geräte verwendet werden, um ihn sicher zu befestigen; außerdem ist hierfür ein spezielles Training erforderlich.

Ihr Händler oder eine mit Einbauarbeiten vertraute Person sollte den Motor einbauen und dabei das richtige Werkzeug verwenden und die Einbauvorschriften beachten. Weitere Informationen finden Sie auf Seite 50.

GMU38580

Yamaha Security System

Dieser Außenbordmotor ist zum Schutz vor Diebstahl mit dem Yamaha Security System

- bestehend aus Fernbedienung und Empfänger - ausgestattet. Wenn das Yamaha Security System aktiviert ist, lässt sich der Motor nicht starten; der Motor kann ausschließlich im deaktivierten Zustand abgelassen werden. Wenden Sie sich hinsichtlich der Installation des Empfängers an Ihren Yamaha-Händler.

Versichern Sie sich vor der Installation des Außenbordmotors/der Außenbordmotoren,

Technische Daten und Anforderungen

WARNUNG

GMU33581

Anforderungen der

Fernbedienung

GWM01580

 Wenn der Motor mit eingelegtem Ge-

trieberad startet, kann sich das Boot plötzlich und unerwartet los bewegen und möglicherweise eine Kollision verursachen; dabei könnten auch Personen über Bord gehen.

 Wenn der Motor mit eingelegtem Ge-

trieberad startet, funktioniert das Gerät zur Startverhinderung nicht korrekt. In diesem Fall sollten Sie den Außenbordmotor nicht mehr verwenden. Wenden Sie sich an Ihren Yamaha-Händler.

Die Fernbedienung muss mit einem Gerät / mit Geräten zur Startverhinderung bei eingelegtem Gang ausgestattet sein. Dieses Gerät verhindert, dass der Motor startet, wenn er sich nicht in der Leerlaufstellung befindet.

GMU25694

Vorgaben für die Batterie

GMU25721

Technische Daten der Batterie

Minimaler Kaltanlassstrom (CCA/EN):

430.0 A

Minimale Nennleistung (20HR/IEC):

70 Ah

Bei zu niedriger Batteriespannung kann der Motor nicht angelassen werden.

GMU36290

Einbauen der Batterie

Befestigen Sie den Batteriehalter sicher an einer trockenen, gut belüfteten und vibrationsfreien Stelle im Boot. WARNUNG! Kei-

ne entflammbaren Gegenstände oder lose schwere oder metallene Gegenstände mit der Batterie zusammen aufbewah-

ren. Dadurch kann Brand- und Explosionsgefahr oder Funkenflug herbeigeführt werden.

GMU36300

[GWM01820]

Mehrere Batterien

Wenn Sie mehrere Batterien anschließen wollen, etwa bei der Verwendung mehrerer Motoren oder als Zusatzbatterie, fragen Sie Ihren Yamaha-Händler nach der passenden Batterie und der korrekten Verkabelung.

GMU34195

Propellerauswahl

Neben dem Auswählen eines Außenbordmotors ist die Wahl des richtigen Propellers eine der wichtigsten Kaufentscheidungen, die ein Bootsinhaber zu treffen hat. Der Typ, die Größe und das Design Ihres Propellers haben direkten Einfluss auf die Beschleunigung, die Höchstgeschwindigkeit, den Kraftstoffverbrauch und auch auf die Lebensdauer des Motors. Yamaha entwirft und stellt Propeller für jeden Yamaha-Außenbordmotor und jede Anwendung her. Ihr Außenbordmotor wird mit einem Yamaha-Propeller geliefert, der ausgewählt wurde, um eine ganze Reihe von Anwendungen gut auszuführen. Es kann jedoch Aufgaben geben, bei denen ein anderer Propeller geeigneter wäre. Ihr Yamaha-Händler kann Ihnen bei der Wahl des richtigen Propellers für Ihre Bedürfnisse helfen. Wählen Sie einen Propeller, der dem Motor ermöglicht, die Mitte oder die obere Hälfte des Betriebsbereichs bei Vollgas mit maximaler Bootsladung zu erreichen. Wählen Sie generell einen Propeller mit größerer Steigung für kleinere Betriebslasten und einen Propeller mit kleinerer Steigung für schwerere Lasten. Wenn Sie Lasten mit sich führen, deren Gewicht sich stark unterscheidet, wählen Sie den Propel-

Technische Daten und Anforderungen

ZMU04606

123

ZMU04607

123

ler, der den Motor im richtigen Bereich für Ihre Maximallast laufen lässt. Aber denken Sie immer daran, dass Sie möglicherweise Gas wegnehmen müssen, um beim Transport von leichteren Lasten innerhalb des empfohlenen Geschwindigkeitsbereichs zu bleiben. Um den Propeller zu überprüfen, siehe Seite

94.

1. Propellerdurchmesser in Zoll

2. Propellersteigung in Zoll

3. Propellertyp (Propellerbaumuster)

GMU25770

Startverhinderung bei

eingelegtem Gang

Yamaha-Außenbordmotoren oder von Yamaha genehmigte Fernbedienungen sind mit einer Einrichtung zur Startverhinderung bei eingelegtem Gang ausgestattet. Durch diese Vorrichtung kann der Motor nur auf Neutral gestartet werden. Wählen Sie stets Neutral, ehe Sie den Motor starten.

GMU41951

Motorölanforderungen

Wählen Sie eine Ölsorte, die den Durchschnittstemperaturen in der Gegend entspricht, wo der Außenbordmotor betrieben werden soll.

Empfohlenes Motoröl:

Viertakt-Außenbordmotoröl

Empfohlene Motorölsorte 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Empfohlene Motorölsorte 2:

SAE 15W-40/20W-40/20W-50

API SH/SJ/SL Gesamtmotoröl-Menge (Kapazität der Ölwanne):

2.5 L (2.64 US qt, 2.20 Imp.qt) Menge des Ersatzmotoröls (bei regelmäßiger Wartung):

Ohne Austausch des Ölfilters:

1.9 L (2.01 US qt, 1.67 Imp.qt)

Mit Austausch des Ölfilters:

2.1 L (2.22 US qt, 1.85 Imp.qt)

1. Propellerdurchmesser in Zoll

2. Propellersteigung in Zoll

3. Propellertyp (Propellerbaumuster)

Wenn keine Ölsorte erhältlich ist, die unter Empfohlene Motorölsorte 1 aufgeführt ist, wählen Sie eine andere Ölsorte, die unter Empfohlene Motorölsorte 2 aufgeführt ist.

Technische Daten und Anforderungen

ACHTUNG

ZMU06854

122˚F

50˚C

104

SAE API

SE SF SG SH

-10

-4

-20

10W–30

10W–40

5W–30

ZMU06855

122˚F

50˚C

104

SAE API

-10

-4

-20

15W–40

20W–40

20W–50

Empfohlene Motorölsorte 1

Empfohlene Motorölsorte 2

GMU36360

Anforderungen an den

Kraftstoff

GMU36803

Benzin

Verwenden Sie Benzin guter Qualität, das die Mindest-Oktanzahl erfüllt. Bei Klopf- oder Klingelgeräuschen verwenden Sie bitte eine andere Benzinmarke oder tanken Sie bleifreies Superbenzin.

Empfohlenes Benzin:

Bleifreies Normalbenzin mit einer Mindest-Oktanzahl von 90 (Research-Oktanzahl).

GCM01981

 Kein verbleites Benzin verwenden. Ver-

bleites Benzin kann zu schweren Mo-

torschäden führen.

 Vermeiden Sie das Eindringen von

Wasser und Verschmutzungen in den Kraftstofftank. Verunreinigter Kraftstoff kann zu Leistungsminderung oder Motorschäden führen. Nur frisches Benzin aus sauberen Behältern verwenden.

Gasohol

Es gibt zwei Arten von Gasohol: Gasohol mit Äthanol (E10) und Gasohol mit Methanol. Äthanol darf verwendet werden, wenn der Äthanolgehalt 10% nicht überschreitet und der Kraftstoff den Mindest-Oktanzahlen entspricht. E85 ist ein Kraftstoff, der 85% Äthanol enthält und der nicht in Ihrem Außenbordmotor verwendet werden darf. Alle Äthanolgemische, die mehr als 10% Äthanol enthalten, können Schäden an der Kraftstoffanlage oder Anlass- und Betriebsprobleme des Motors verursachen. Yamaha empfiehlt kein Gasohol, das Methanol enthält, weil es die Kraftstoffanlage beschädigen oder die Motorleistung beeinträchtigen kann. Es empfiehlt sich, einen wasserabscheidenden Marine-Kraftstofffilter (min. 10 Mikrometer) zwischen dem Kraftstofftank Ihres Bootes und dem Außenbordmotor einzubauen, wenn Sie Äthanol verwenden. Äthanol lässt bekannterweise Feuchtigkeit in die Krafstofftanks und die Kraftstoffanlage des Bootes gelangen. Feuchtigkeit im Kraftstoff kann zu Korrosion von metallischen Komponenten der Kraftstoffanlage führen, was zum Auftreten von anhaltenden Problemen und zu einem höheren Wartungsbedarf der Kraftstoffanlage führen kann.

GMU36330

Antifouling-Farbe

Ein sauberer Rumpf erhöht die Leistung des Boots. Der Bootsboden ist möglichst frei von

Technische Daten und Anforderungen

Algen- und Muschelbewuchs zu halten. Soweit erforderlich kann der Bootsboden mit Anti-Foulingfarbe gestrichen werden, die für Ihre Region zum Hemmen des Algen- und Muschelbewuchses zugelassen ist. Keine Anti-Foulingfarbe verwenden, die Kupfer oder Graphit enthält. Diese Farben können eine raschere Korrosion des Motors verursachen.

GMU36341

Anforderungen an die

Entsorgung des Motors

Entsorgen Sie den Motor niemals illegal (z.B. durch Versenken). Yamaha empfiehlt, sich wegen der Entsorgung des Motors an den Händler zu wenden.

GMU36352

Notfallausrüstung

Folgende Gegenstände müssen sich an Bord befinden, falls es Schwierigkeiten mit dem Außenbordmotor gibt.

 Ein Werkzeugkasten mit Schraubendre-

hersortiment, Zangen, Schraubenschlüsseln (auch in metrischen Größen) und Isolierband.

 Wasserdichte Taschenlampe mit Zusatz-

batterien.

 Eine zusätzliche Motorreißleine (Talje-

reep) mit Sperrgabel.

 Ersatzteile, z.B. ein Satz Zündkerzen.

Näheres erfahren Sie bei Ihrem Yamaha-

Händler.

Bauteile

HINWEIS:

TRIP TIME BATT

Km/h knot mph

km mile

SPEED

YAMAHA

set

mode

17 18

20 21

ZMU07563

GMU2579Y

Komponentenzeichnung

* Entspricht möglicherweise nicht exakt der Abbildung; könnte möglicherweise auch nicht bei allen Modellen als Standardausrüstung vorhanden sein (Bestellung beim Händler möglich).

F40D, F50F, F60C, FT50G, FT60D

1. Motorhaube

2. Wasserabscheider

3. Haubenverriegelungshebel

4. Ablassschraube

5. Anode*

6. Anti-Kavitationsplatte

7. Trimmanode (Anode)

8. Propeller*

9. Kühlwasser-Einlass

10. Anode(n)*

11. Trimmstange*

12. Kippsperrhebel*

13. Klemmhalterung

14. Ankipp-Arretierungshebel

15. Spülanschluss

16. Fernschaltkasten (Seiten-Gummidämpfertyp)*

17. Digitaler Drehzahlmesser*

18. Digitaler Geschwindigkeitsmesser*

19. Drehzahlmesser*

20. Trimmanzeige*

21. Kraftstofftank

22. Fernbedienung

23. Empfänger

F40G, F70A

TRIP TIME BATT

Km/h knot mph

km mile

SPEED

YAMAHA

set

mode

15 16

ZMU07075

Bauteile

1. Motorhaube

2. Wasserabscheider

3. Haubenverriegelungshebel

4. Ablassschraube

5. Anti-Kavitationsplatte

6. Trimmanode (Anode)

7. Propeller*

8. Kühlwasser-Einlass

9. Anode(n)

10. Klemmhalterung

11. Ankipp-Arretierungshebel

12. PTT-Schalter

13. Spülanschluss

14. Fernschaltkasten (Seiten-Gummidämpfertyp)*

15. Digitaler Drehzahlmesser*

16. Digitaler Geschwindigkeitsmesser*

17. Drehzahlmesser*

18. Trimmanzeige*

19. Kraftstofftank

20. Fernbedienung

21. Empfänger

Bauteile

WARNUNG

ZMU05429

1. Drehzahlmesser-Einheit (Rechteckiger Typ)*

2. Drehzahlmesser-Einheit (Runder Typ)*

3. Geschwindigkeitsmesser-Einheit (Rechteckiger Typ)*

4. Geschwindigkeit & Kraftstoffanzeige-Einheit (Rechteckiger Typ)*

5. Geschwindigkeit & Kraftstoffanzeige-Einheit (Runder Typ)*

6. Kraftstoffverbrauchsanzeige (Rechteckiger Typ)*

GMU25802

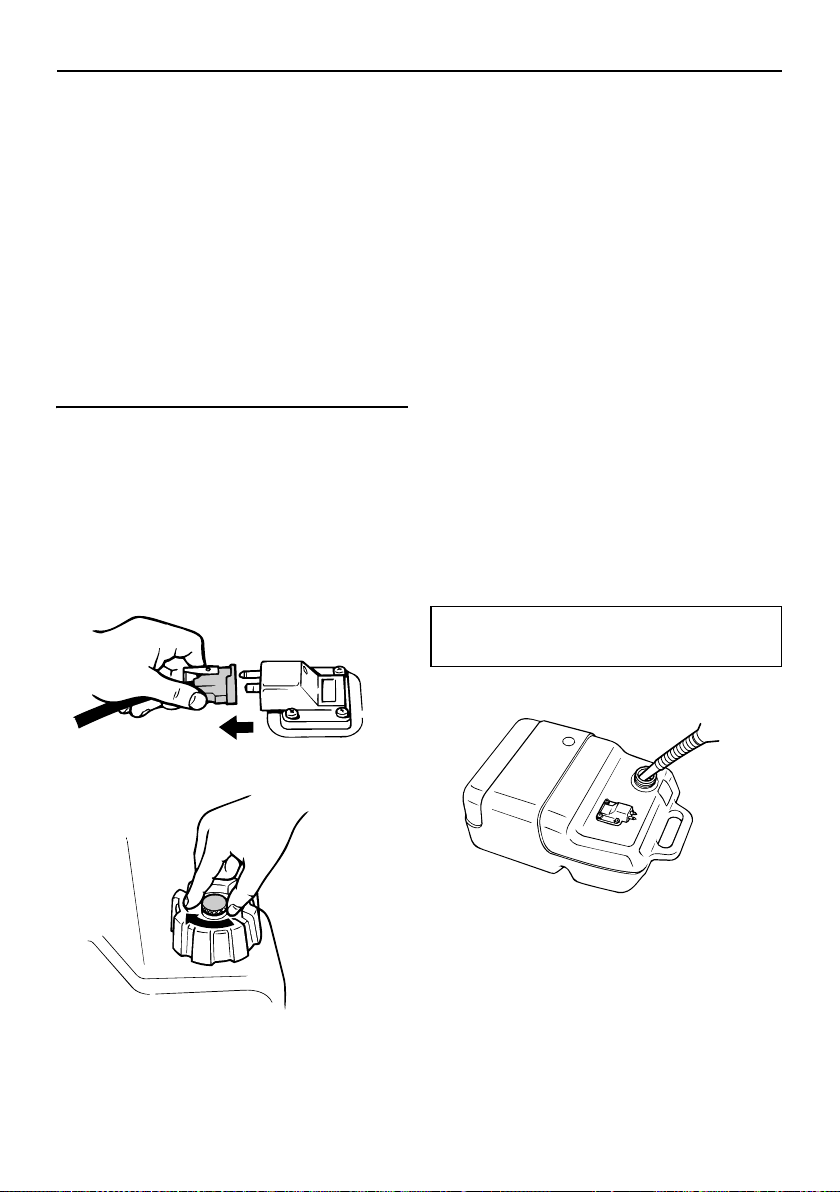

Kraftstofftank

Falls Ihr Modell mit einem tragbaren Kraftstofftank ausgestattet ist, funktioniert dieser wie folgt.

GWM00020

Der im Lieferumfang dieses Motors enthaltene Kraftstofftank ist der zugehörige

Vorratsbehälter und sollte nicht als Kraftstoff-Lagerbehälter verwendet werden. Geschäftliche Benutzer haben sich an die jeweiligen behördlichen Genehmigungen und Bestimmungen zu halten.

1. Kraftstoff-Anschlussstück

2. Kraftstoffanzeiger

3. Kraftstofftank-Verschlusskappe

4. Entlüftungsschraube

Bauteile

ACHTUNG

ZMU06455

GMU25830

Kraftstoff-Anschlussstück

Dieses Verbindungsstück wird verwendet, um die Kraftstoffleitung anzuschließen.

GMU25841

Kraftstoffanzeiger

Dieses Messgerät befindet sich entweder am Tankverschluss oder an der KraftstoffAnschlussstückgrundplatte. Es zeigt ungefähr die im Kraftstofftank enthaltene Kraftstoffmenge an.

GMU25850

Kraftstofftank-Verschlusskappe

Diese Verschlusskappe dichtet den Kraftstofftank ab. Wenn diese entfernt wird, kann der Kraftstofftank mit Kraftstoff gefüllt werden. Um die Verschlusskappe zu entfernen, drehen Sie sie gegen den Uhrzeigersinn.

GMU25860

Entlüftungsschraube

Diese Schraube befindet sich auf der Verschlusskappe. Um die Schraube zu lösen, drehen Sie sie gegen den Uhrzeigersinn.

GMU38591

Fernbedienung

Die Modi Aktiviert und Deaktiviert des Yamaha Security Systems werden über die Fernbedienung ausgewählt. Bei laufendem Motor werden keinerlei Befehle über die Fernbedienung empfangen.

Bewahren Sie die Fernbedienung sorgfältig auf, damit sie nicht verloren geht.

GCM02100

 Die Fernbedienung ist nicht vollständig

wasserfest. Tauchen Sie sie nicht in Wasser und verwenden Sie sie nicht unter Wasser. Falls die Fernbedienung dennoch unter Wasser getaucht wurde, trocknen Sie sie bitte mit einem weichen, trockenen Tuch ab und stellen Sie sicher, dass sie ordnungsgemäß funktioniert. Falls die Fernbedienung nicht ordnungsgemäß funktioniert, konsultieren Sie bitte Ihren YamahaHändler.

 Halten Sie die Fernbedienung von ho-

hen Temperaturen fern und legen Sie sie niemals in direktes Sonnenlicht.

 Lassen Sie die Fernbedienung nicht fal-

len, setzen Sie sie keinen starken Stößen aus und stellen Sie keinerlei Gegenstände darauf ab.

 Verwenden Sie ein weiches, trockenes

Tuch, um die Fernbedienung zu reinigen. Verwenden Sie niemals Lösungsmittel, Alkohol oder andere Chemikalien.

 Versuchen Sie niemals, die Fernbedie-

nung zu demontieren. Anderenfalls wird die Fernbedienung u. U. beschädigt und kann nicht mehr verwendet werden. Falls die Fernbedienung eine neue Batterie benötigt, konsultieren Sie bitte Ihren Yamaha-Händler.

 Falls Sie die Fernbedienung verloren

haben sollten, konsultieren Sie bitte Ihren Yamaha-Händler. Halten Sie bitte immer mindestens 2 Fernbedienungen bereit. Falls Sie beide Fernbedienungen verloren haben sollten, konsultieren Sie bitte Ihren Yamaha-Händler.

Bauteile

HINWEIS:

ZMU06456

 Da der Empfänger so programmiert ist,

dass er nur den internen Code dieser Fernbedienung erfasst, kann die Einstellung des Yamaha Security Systems nur über diese Fernbedienung geändert werden. Falls die Fernbedienung nicht ordnungsgemäß funktioniert, konsultieren Sie bitte Ihren Yamaha-Händler.

 Tauschen Sie die Batterie nach 1 Jahr und

anschließend regelmäßig alle zwei Jahre aus.

 Beachten Sie bei der Entsorgung der

Fernbedienungsbatterien die örtlich gelten Richtlinien hinsichtlich Sondermüll.

 Das Yamaha Security System kann mit bis

zu 5 Fernbedienungen betrieben werden. Wenden Sie sich hinsichtlich weiterer Einzelheiten an Ihren Yamaha-Händler.

GMU38601

Empfänger

Der Empfänger steuert die ECM (Elektronische Kontrolleinheit), um das Starten des Motors zu verhindern. Wenden Sie sich hinsichtlich der Installation des Empfängers an Ihren Yamaha-Händler.

GMU38611

Aktivierter und deaktivierter Modus des Yamaha Security System

Die Einstellungen des Yamaha Security Systems werden durch kurzes Drücken der Tasten Aktiviert und Deaktiviert über die Fernbedienung ausgewählt.

1. Taste Aktiviert

2. Taste Deaktiviert

AKTIVIERT

Durch kurzes Drücken der Taste Aktiviert auf der Fernbedienung ertönt der Piepton einmal. Dadurch wird darauf hingewiesen, dass der Modus Aktiviert ausgewählt wurde und der Motor nicht gestartet werden kann. Der Modus Aktiviert wird nur dann ausgewählt, wenn sich der Hauptschalter in der Position “ ” (Aus) befindet. Der Motor wird zwar angelassen, lässt sich bei aktiviertem Yamaha Security System allerdings nicht starten.

DEAKTIVIERT

Durch kurzes Drücken der Taste Deaktiviert auf der Fernbedienung ertönt der Piepton zweimal. Dadurch wird darauf hingewiesen, dass der Modus Deaktiviert ausgewählt wurde und der Motor gestartet werden kann.

Yamaha Security System-

Modus

Aktiviert 1 Piepton

Deakti-

viert

Anzahl

der Piep-

töne

2 Piep-

töne

Zünd-

schloss

“”

“”/

“”

Der

Motor

lässt

sich

starten

NEIN

GMU26181

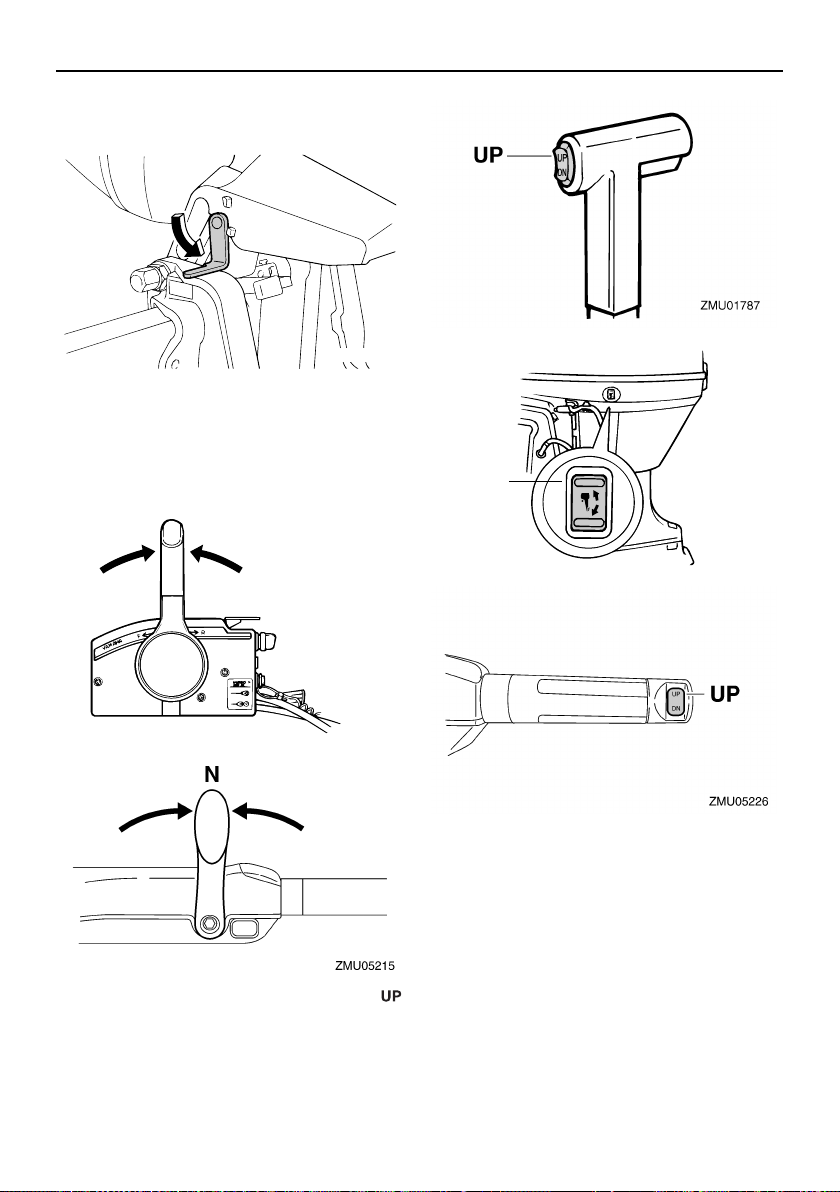

Fernschaltkasten

Der Fernbedienungshebel betätigt die Gangschaltung und den Gashebel. Die elektrischen Schalter sind am Fernschaltkasten angebaut.

1. PTT-Schalter

2. Fernbedienungshebel

3. Neutralverriegelungsauslöser

4. Neutral-Gashebel

5. Hauptschalter

6. Motor-Quickstoppschalter

7. Gashebel-Widerstandseinstellung

Bauteile

1. Neutral “ ”

2. Vorwärts “ ”

3. Rückwärts “ ”

4. Umschaltung

5. Vollständig geschlossen

6. Gashebel

7. Vollständig geöffnet

GMU26201

Neutralverriegelungsauslöser

Um aus Neutral zu schalten, ziehen Sie zuerst den Neutralverriegelungs-Auslöser nach oben.

GMU26190

Fernbedienungshebel

Wenn Sie den Hebel aus der Neutralstellung vorwärts bewegen, wird das Vorwärtsgangrad eingeschaltet. Wenn Sie den Hebel aus der Neutralstellung zurückziehen, wird der Rückwärtsgang eingeschaltet. Der Motor läuft im Leerlauf weiter, bis der Hebel um 35 bewegt wird (Sie können eine Raste spüren). Ein weiteres Bewegen des Hebels öffnet den Gashebel, und der Motor fängt an zu beschleunigen.

1. Neutralverriegelungsauslöser

GMU26212

Neutral-Gashebel

Zum Öffnen des Gashebels ohne in den Vorwärts- oder Rückwärtsgang zu schalten, bringt man den Fernbedienunghebel in die Neutralstellung und hebt den Neutral-Gashebel.

Bauteile

HINWEIS:

1. Vollständig geöffnet

2. Vollständig geschlossen

Der Neutral-Gashebel kann nur dann betätigt werden, wenn der Fernbedienungshebel auf Neutral geschaltet ist. Der Neutral-Gashebel kann nur dann betätigt werden, wenn der Fernbedienungshebel in die CLOSEDStellung (geschlossen) geschaltet wurde.

GMU25913

Ruderpinne

Um die Richtung zu ändern, bewegen Sie die Ruderpinne wie benötigt nach links oder rechts.

GMU25924

Schalthebel

Schieben Sie den Schalthebel für den Vorwärtsgangnach vorne oder für den Rückwärtsgang nach hinten.

1. Vorwärts “ ”

2. Neutral “ ”

3. Rückwärts “ ”

GMU25942

Gashebelgriff

Der Gashebelgriff befindet sich an der Ruderpinne. Drehen Sie zur Erhöhung der Geschwindigkeit den Griff gegen den Uhrzeigersinn und zur Verminderung im Uhrzeigersinn.

GMU25962

Leistungsindikator

Die Kraftstoffverbrauchsanzeige auf dem Leistungsindikator zeigt für jede Gashebelposition den jeweiligen Kraftstoffverbrauch an. Wählen Sie die Stellung aus, die die beste Leistung und den günstigsten Verbrauchswert für den gewünschten Betrieb bietet.

Bauteile

1. Gashebel-Anzeige

GMU25976

Gashebel-Widerstandseinstellung

Eine Reibungswiderstandseinrichtung sorgt für einen einstellbaren Widerstand im Gashebel oder im Fernbedienungshebel und kann entsprechend den Vorlieben des Bootsfahrers eingestellt werden. Drehen Sie die Einstellvorrichtung im Uhrzeigersinn, um den Widerstand zu erhöhen. Drehen Sie die Einstellvorrichtung gegen den Uhrzeigersinn, um den Widerstand zu verringern. WARNUNG! Die Widerstands-

einstellung nicht übermäßig festziehen. Bei übermäßigem Widerstand könnte es schwierig werden, den Fernbedienungshebel oder den Gashebel zu betätigen, wodurch eine Unfallgefahr entstehen könnte.

[GWM00032]

Wenn die Geschwindigkeit konstant gehalten werden soll, stellen Sie die Einstellvorrichtung fest, um die gewünschte Stellung des Gashebels beizubehalten.

GMU25995

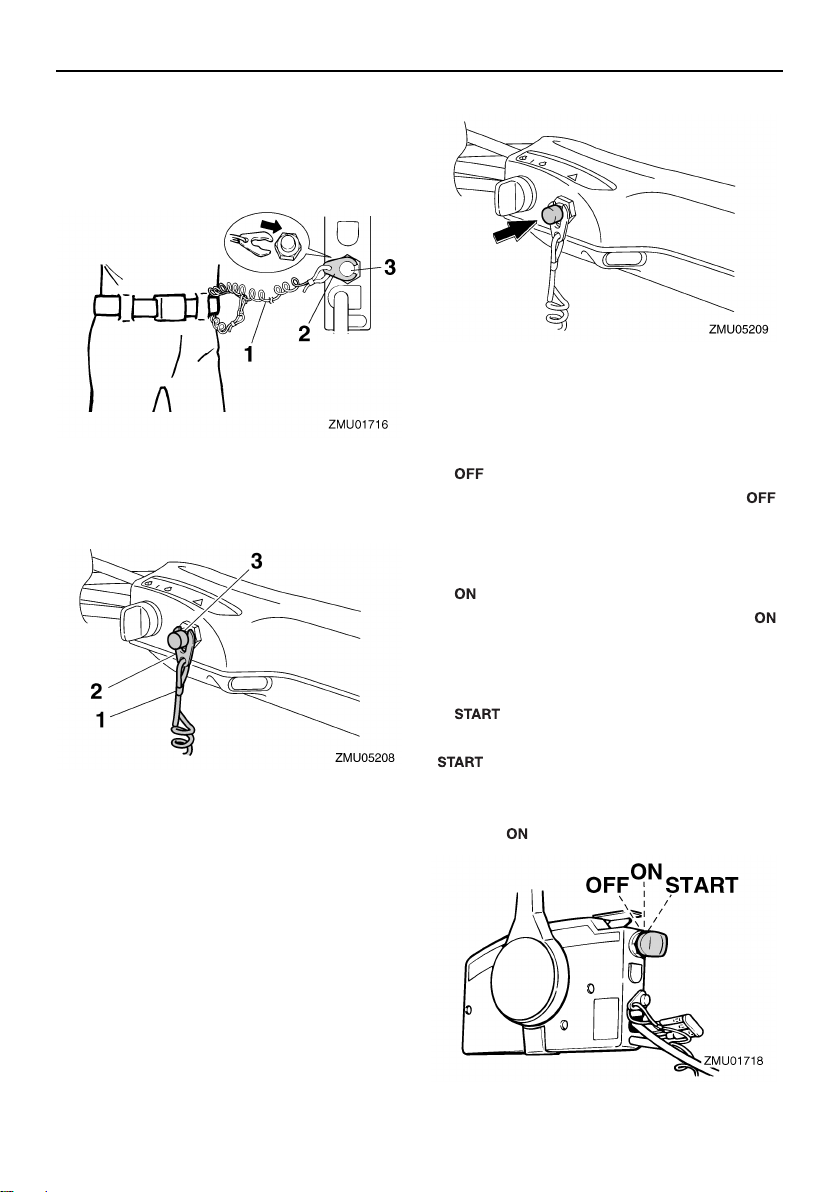

Reißleine (Motorstoppleine) und Sperrgabel

Die Sperrgabel muss am Motor-Quickstoppschalter angebracht sein, damit der Motor läuft. Die Reißleine sollte an einem sicheren Platz an der Kleidung, dem Arm oder dem Bein des Bootsfahrers befestigt sein. Sollte der Bootsfahrer über Bord gehen oder den Ruderstand verlassen, zieht die Reißleine die Sperrgabel heraus und die Zündung des Motors wird ausgeschaltet. Damit wird ein Abtreiben des Boots bei laufendem Motor verhindert. WARNUNG! Befestigen Sie

während des Betriebs die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Befestigen Sie die Reißleine nicht an einem Kleidungsstücke, das sich losreißen könnte. Das Taljereep nie so verlegen, dass es sich verwickeln und dadurch funktionsunfähig werden könnte. Vermeiden Sie während des Betriebs, dass unabsichtlich an der Reißleine gezogen wird. Beim Verlust der Motorleistung geht ein Großteil der Kontrolle über die Steuerung verloren. Außerdem verliert das

Bauteile

Boot ohne Motorleistung rasch an Fahrt. Dadurch könnten Fahrgäste und Gegenstände im Boot nach vorne geschleudert werden.

[GWM00122]

1. Reißleine

2. Sperrgabel

3. Motor-Quickstoppschalter

1. Reißleine

2. Sperrgabel

3. Motor-Quickstoppschalter

GMU26091

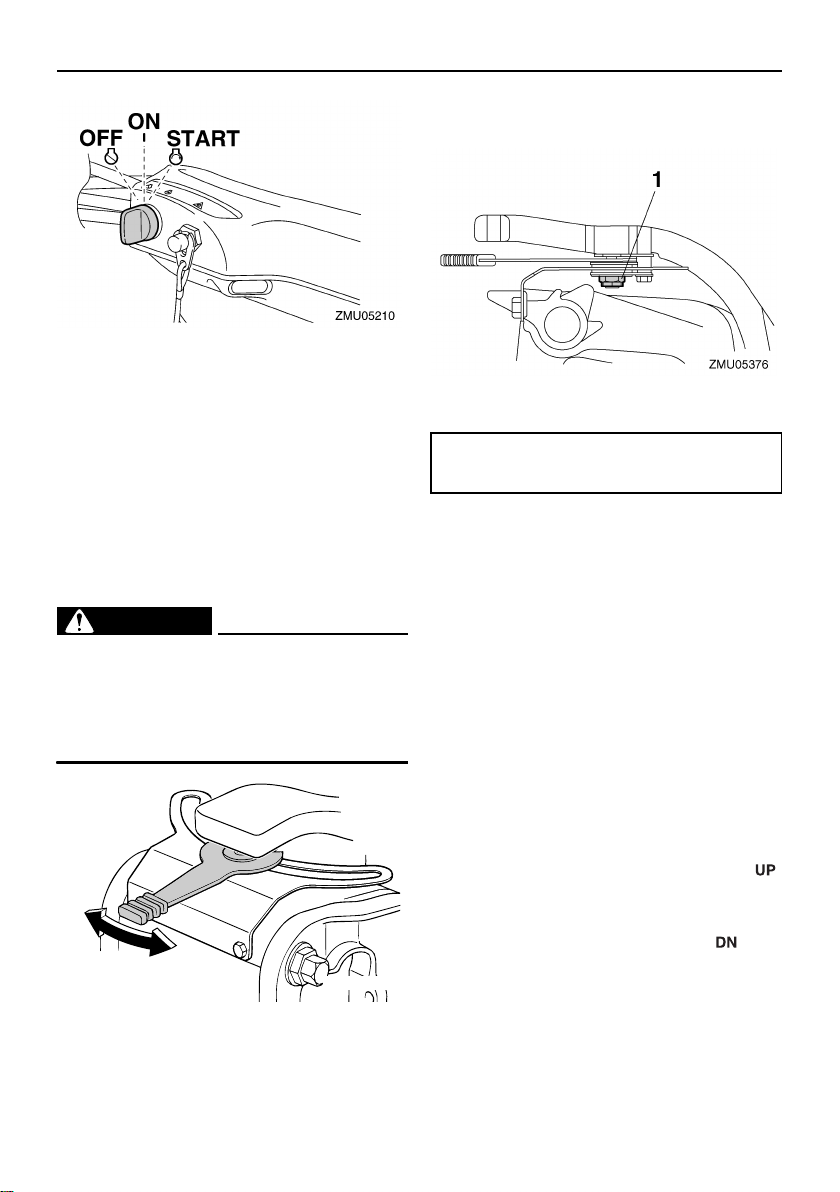

Hauptschalter

Der Hauptschalter steuert das Zündsystem; seine Funktionsweise wird nachstehend beschrieben.

 “” (Aus)

Mit dem Hauptschalter in der Position “ ” (Aus) sind die elektrischen Schaltungen ausgeschaltet und der Schlüssel kann entfernt werden.

 “” (Ein)

Mit dem Hauptschalter in der Position “ ” (Ein), sind die elektrischen Schaltungen eingeschaltet und der Schlüssel kann nicht entfernt werden.

 “” (Start)

Mit dem Hauptschalter in der Position “ ” (Start), dreht der Startermotor, um den Motor zu starten. Wenn der Schlüssel freigegeben wird, kehrt er automatisch in die Position “ ” (Ein) zurück.

GMU26003

Motor-Stoptaster

Der Motor-Stoptaster stoppft den Motor, wenn der Knopf gedrückt wird.

GMU31432

WARNUNG

HINWEIS:

ZMU02810

Reibungseinstellung der Steuerung

Die Widerstandseinstellung befindet sich am Steuerungsmechanismus und kann entsprechend den Vorlieben des Bootsfahrers eingestellt werden. Ein Einstellhebel befindet sich am Boden der Ruderpinnenhalterung. Drehen Sie den Hebel in Richtung Port “A”, um den Widerstand zu erhöhen. Drehen Sie den Hebel in Richtung Starboard “B”, um den Widerstand abzusenken.

GWM00040

Ziehen Sie die Widerstandseinstellung nicht übermäßig fest. Ist zu viel Widerstand vorhanden, könnte das Lenken schwierig werden und zu einem Unfall führen.

Falls sich der Widerstand selbst beim Drehen des Hebels in Richtung Port “A” nicht erhöht, stellen Sie bitte sicher, dass die Mutter

Bauteile

auf das spezifizierte Drehmoment festgezogen wurde.

1. Mutter

Anziehdrehmoment der Mutter:

5.7 Nm (0.57 kgf-m, 4.2 ft-lb)

 Die Steuerung ist blockiert, wenn der Ein-

stellhebel auf die Position “A” gestellt ist.

 Überprüfen Sie, dass sich die Ruderpinne

problemlos bewegt, wenn der Hebel in Richtung Starboard “B” gedreht wird.

 Tragen Sie keinerlei Schmiermittel wie bei-

spielsweise Fett auf die Reibungsbereiche des Steuerungsreibungs-Einstellers auf.

GMU26143

PTT-Schalter an der Fernbedienung oder an der Ruderpinne

Die elektrohydraulische Trimm -und Ankippanlage (PTT) stellt den Winkel des Außenbordmotors im Verhältnis zum Spiegel ein. Durch Drücken des Schalters nach “ ” (Oben) wird der Außenbordmotor erst getrimmt und anschließend nach oben gekippt. Durch Drücken des Schalters nach “ ” (Unten) wird der Außenbordmotor erst gekippt und anschließend nach unten getrimmt. Wird der Schalter losgelassen, bleibt der Außenbordmotor in seiner derzeitigen Position stehen.

Bauteile

WARNUNG

ZMU03634

Anweisungen über die Verwendung des PTT-Schalters finden Sie auf Seite 68 und

71.

GMU26155

PTT-Schalter an der Motorwanne

Der PTT-Schalter befindet sich an der Seite der Motorwanne. Das Drücken des Schalters “ ” (nach oben) trimmt den Außenbordmotor aufwärts und kippt ihn dann hoch. Das Drücken des Schalters “ ” (nach unten) kippt den Außenbordmotor herunter und trimmt ihn abwärts. Wird der Schalter losgelassen, bleibt der Außenbordmotor in seiner derzeitigen Position stehen. Eine Anleitung über die Benutzung des PTTSchalters finden Sie auf der Seite 71.

GWM01031

Versuch, diesen Schalter zu betätigen, während das Boot in Bewegung ist, könnte die Gefahr erhöhen, über Bord zu gehen und den Fahrer ablenken, wodurch das Risiko eines Zusammenstoßes mit einem anderen Boot oder einem Hindernis erhöht wird.

1. PTT-Schalter

GMU30901

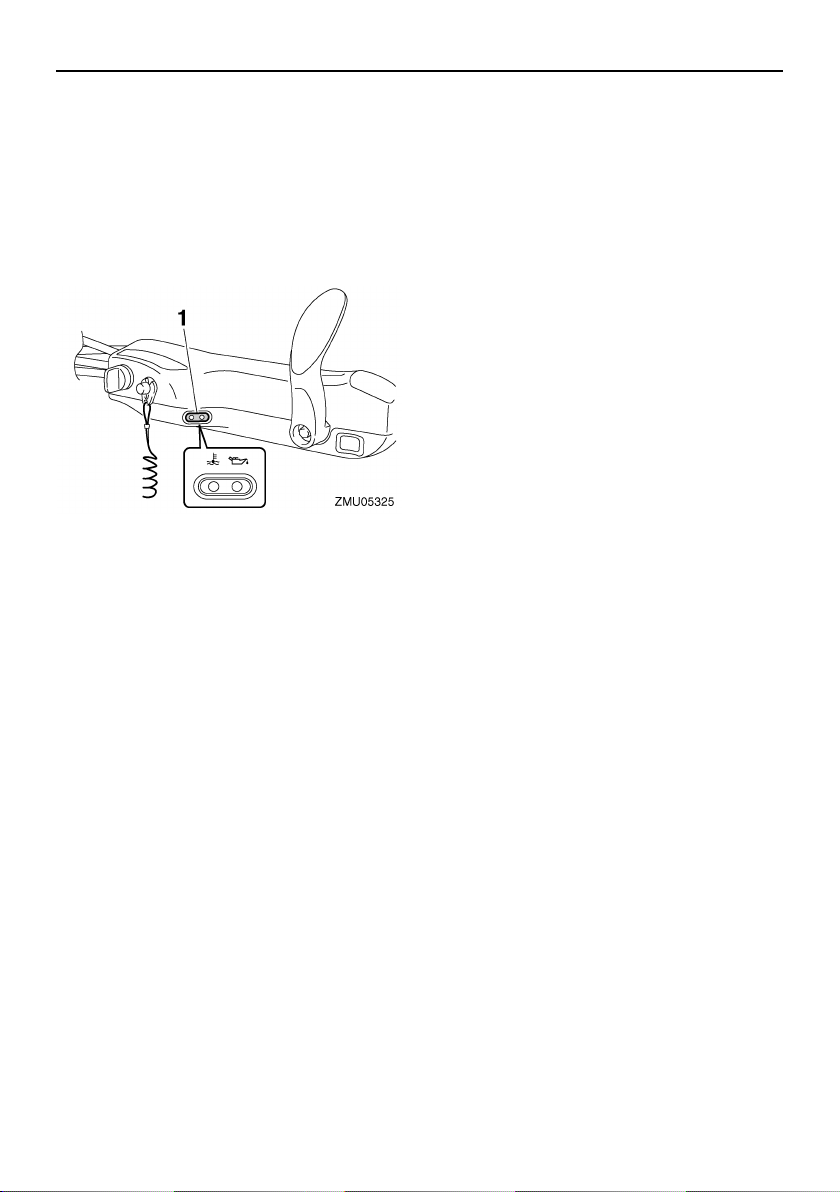

Variable Schlepp-U/min-Schalter

Die Schleppgeschwindigkeit kann eingestellt werden, wenn der Außenbordmotor schleppt. Drücken Sie den “ ”-Schalter, um die Schleppgeschwindigkeit zu erhöhen, und drücken Sie den “ ”-Schalter, um die Schleppgeschwindigkeit abzusenken.

PTT-Schalter an der Seite der Motorwanne nur bei ausgeschaltetem Motor und völlig still liegenden Boot benutzen. Ein

1. Variabler Schlepp-U/min-Schalter

HINWEIS:

 Die Schleppgeschwindigkeit ändert sich

WARNUNG

ACHTUNG

ZMU02525

ZMU03097

bei jedem Drücken der Schalter um etwa 50 U/min.

 Falls die Schleppgeschwindigkeit einge-

stellt wurde, kehrt der Motor zur normalen Geschwindigkeit zurück, wenn der Motor gestoppt und erneut gestartet wird oder wenn die Motorgeschwindigkeit etwa 3000 U/min überschreitet.

 Eine Anleitung über die Verwendung der

variablen U/min-Schalter finden Sie auf der Seite 67.

GMU26244

Trimmanode mit Anode

GWM00840

Eine falsch eingestellte Trimmanode könnte das Steuern erschweren. Nach dem Einbau bzw. Austausch der Trimmanode ist stets eine Probefahrt durchzuführen, um sicherzustellen, dass die Steuerung ordnungsgemäß funktioniert. Vergewissern Sie sich, dass Sie die Schraube nach dem Einstellen der Trimmanode festgezogen haben.

Bauteile

zum Schutz des Motors vor elektrochemischer Korrosion. Lackieren Sie die Trimmanode niemals, weil sie dann als Anode unwirksam wird.

1. Trimmanode

2. Schraube

3. Verschlussstopfen/Verschlusskappe

Die Trimmanode ist so einzustellen, dass die Steuerung durch Ausüben der gleichen Kraft nach links oder nach rechts gedreht werden kann. Falls das Boot dazu tendiert, nach links (Backbord) zu fieren, drehen Sie das hintere Ende der Trimmanode nach Backbord, “A” wie in der Abbildung dargestellt. Falls das Boot dazu tendiert, nach rechts (Steuerbord) zu fieren, drehen Sie das hintere Ende der Trimmanode nach Steuerbord, “B” wie in der Abbildung dargestellt.

GCM00840

Die Trimmanode dient auch als Anode

1. Trimmanode

2. Schraube

Anziehdrehmoment der Schraube:

F40D, F50F, F60C 18.0 Nm (1.8 kgf-m, 13 ft-lb) F40G, FT50G, FT60D, F70A 37.0 Nm (3.7 kgf-m, 27 ft-lb)

GMU26262

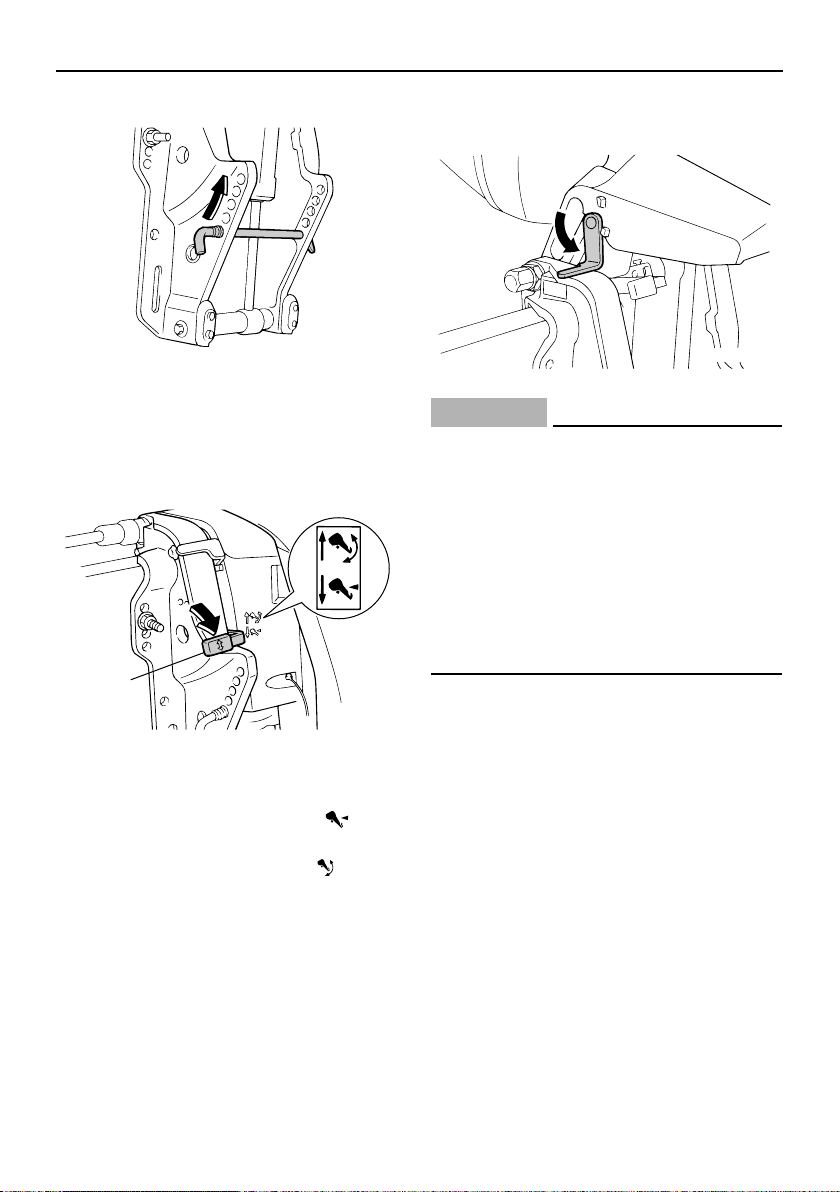

Trimmstange (Kippstift)

Die Position der Trimmstange bestimmt den kleinsten Trimmwinkel des Außenbordmo-

Bauteile

ACHTUNG

ZMU03593

ZMU03594

ZMU03595

tors im Verhältnis zum Spiegel.

GMU26312

Kippsperrmechanismus

Der Kippsperrmechanismus wird verwendet um zu verhindern, dass sich der Außenbordmotor im Rückwärtsgang aus dem Wasser hebt.

1. Kippsperrhebel

Um den Motor zu arretieren, stellen Sie den Kippsperrhebel auf die Position “ ” (Arretierung). Um ihn zu lösen, drücken Sie den Kippsperrhebel auf die Position “ ” (Freigabe).

GMU34461

Ankipp-Arretierungshebel für das elektrohydraulische Trimmen und Kippen (PTT) oder für das Modell mit Ankipphilfe

Um den Außenbordmotor in der angekippten Position zu halten, verriegeln Sie bitte den

Ankipp-Arretierungshebel an der Klemmhalterung.

GCM00660

Verwenden Sie den Ankipp-Arretierungshebel bzw. -knopf nicht beim Anhängertransport des Bootes. Der Außenbordmotor könnte sich von der Arretierung losrütteln und herabfallen. Wenn der Motor nicht in der normalen Fahrbetriebsposition befördert werden kann, müssen Sie eine zusätzliche Arretierung zum Sichern in der Ankippposition verwenden.

GMU26373

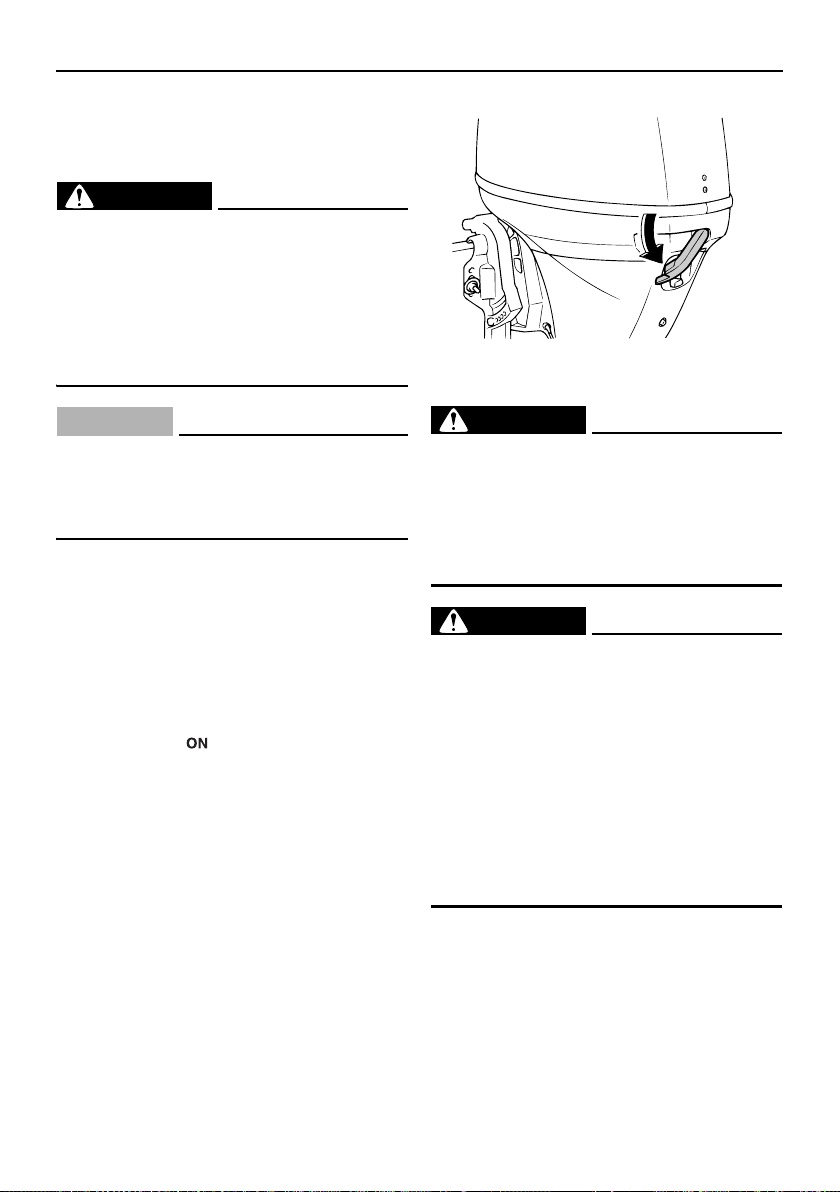

Haubenverriegelungshebel (Typ zum Drehen)

Um die Motorhaube des Motors zu entfernen, drehen Sie den/die Haubenverriegelungshebel und nehmen Sie die Haube ab. Beim Aufsetzen der Haube sollten Sie sich vergewissern, dass die Haube passend in der Gummidichtung sitzt. Arretieren Sie dann die Haube erneut, indem Sie den/die Haubenverriegelungshebel in die Arretierstellung zurückdrehen.

HINWEIS:

1. Haubenverriegelungshebel

ZMU05093

ZMU05095

ZMU07078

ZMU05474

ZMU07079

GMU26463

Spüleinrichtung

Dieses Gerät wird dazu verwendet, die Kühlwasserkanäle des Motors mit einem Gartenschlauch und Leitungswasser zu reinigen.

Bauteile

Einzelheiten über die Benutzung finden Sie auf Seite 82.

GMU35563

Kraftstofffilter/Wasserabscheider

Dieser Motor besitzt eine Kraftstofffilter- / Wasserabscheider-Kombination mit zugehörigem Warnsystem. Wenn das aus dem Kraftstoff abgeschiedene Wasser eine bestimmtes Volumen übersteigt, schaltet sich das Warngerät des Multifunktions-Drehzahlmessers 6Y8 ein.

1. Spülanschluss

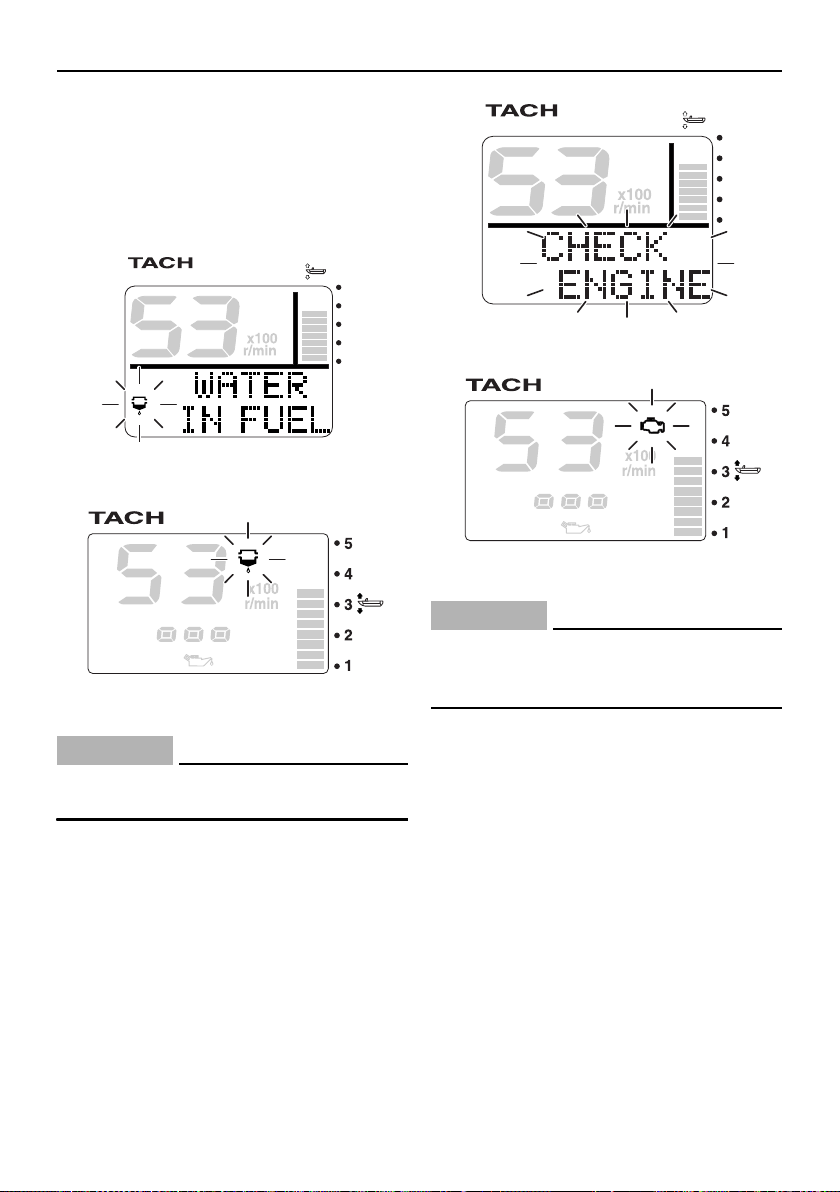

Aktivierung des Warnsystems

 Die Wasserabscheider-Warnanzeige des

Multifunktions-Drehzahlmessers 6Y8 blinkt.

 Der Warnsummer ertönt nur dann in regel-

mäßigen Abständen, wenn der Schalthebel in Leerlaufposition ist.

 Wenn das Warnsystem aktiviert wurde,

Bauteile

stoppen Sie den Motor und wenden Sie sich sofort an einen Yamaha-Händler.

GMU26304

Warnanzeige

Wenn am Motor ein Problem auftritt, das eine Warnung auslöst, leuchtet die Anzeige auf. Weitere Informationen zum Ablesen der Warnanzeige finden Sie auf Seite 48.

1. Warnanzeige

Instrumente und Anzeigen

ACHTUNG

HINWEIS:

ZMU03601

GMU36015

Anzeigen

GMU36024

Niedriger-Öldruck-Warnleuchte

Falls der Öldruck zu tief fällt, leuchtet diese Anzeige. Weitere Informationen finden Sie auf Seite 48.

GCM00022

 Lassen Sie den Motor nicht weiterlau-

fen, wenn die Öldruck-Warnleuchte brennt und der Motorölstand zu niedrig ist. Dabei würde es zu schweren Motorschäden kommen.

 Die Öldruck-Warnleuchte zeigt nicht

den Motorölstand an. Prüfen Sie die verbleibende Ölmenge mit Hilfe des Ölmessstabs. Weitere Informationen finden Sie auf Seite 55.

torschäden kommen.

1. Überhitzungs-Warnanzeige

GMU26493

Digitaler Drehzahlmesser

Der Drehzahlmesser zeigt die Motordrehzahl an und hat folgende Funktionen. Beim Einschalten des Hauptschalters leuchten alle Segmente kurzzeitig auf und kehren anschließend in den Normalzustand zurück.

1. Öldruck-Warnanzeige

GMU36033

Überhitzungs-Warnanzeige

Wenn die Motortemperatur zu hoch wird, leuchtet diese Anzeige. Weitere Informationen über die Anzeige finden Sie auf Seite 48.

GCM00052

Lassen Sie den Motor nicht weiterlaufen, wenn die Überhitzungs-Warnleuchte brennt. Dabei würde es zu schweren Mo-

1. Drehzahlmesser

2. Trimmanzeige

3. Betriebsstundenzähler

4. Öldruck-Warnanzeige

5. Überhitzungs-Warnanzeige

6. Einstelltaste

7. Modustaste

Die Wasserabscheider- und die Motorstörungs-Warnanzeige funktionieren nur, wenn

Instrumente und Anzeigen

ACHTUNG

ZMU01740

ZMU01741

der Motor mit den entsprechenden Funktionen ausgestattet ist.

GMU36050

Drehzahlmesser

Der Drehzahlmesser zeigt die Motordrehzahl in 100 Umdrehungen pro Minute (U/min) an. Wenn der Drehzahlmesser z.B. “22” anzeigt, beträgt die Motordrehzahl 2200 U/min.

GMU26621

Trimmanzeige

Diese Anzeige zeigt den Trimmwinkel Ihres Außenbordmotors an.

 Prägen Sie sich die Trimmwinkel ein, die

für Ihr Boot unter verschiedenen Bedingungen am günstigsten sind. Stellen Sie den Trimmwinkel mit dem PTT-Schalter ein.

 Überschreitet der Trimmwinkel Ihres Mo-

tors den Trimmbetriebsbereich, beginnt das obere Segment an der Trimmanzeige zu blinken.

Um das Anzeigeformat zu ändern, drücken Sie die “ ” (Modus)-Taste. Die Anzeige kann die Gesamtbetriebsstunden oder die Fahrtstunden anzeigen oder ausgeschaltet werden. Um den Wegmesser zurückzustellen, drücken Sie gleichzeitig die Tasten “ ” (Einstellen) und “ ” (Modus) länger als 1 Sekunde, während die Wegstunden angezeigt werden. Das stellt den Wegmesser auf 0 (Null) zurück. Die Gesamtbetriebsstundenzahl des Motors kann nicht auf Null zurückgestellt werden.

GMU26524

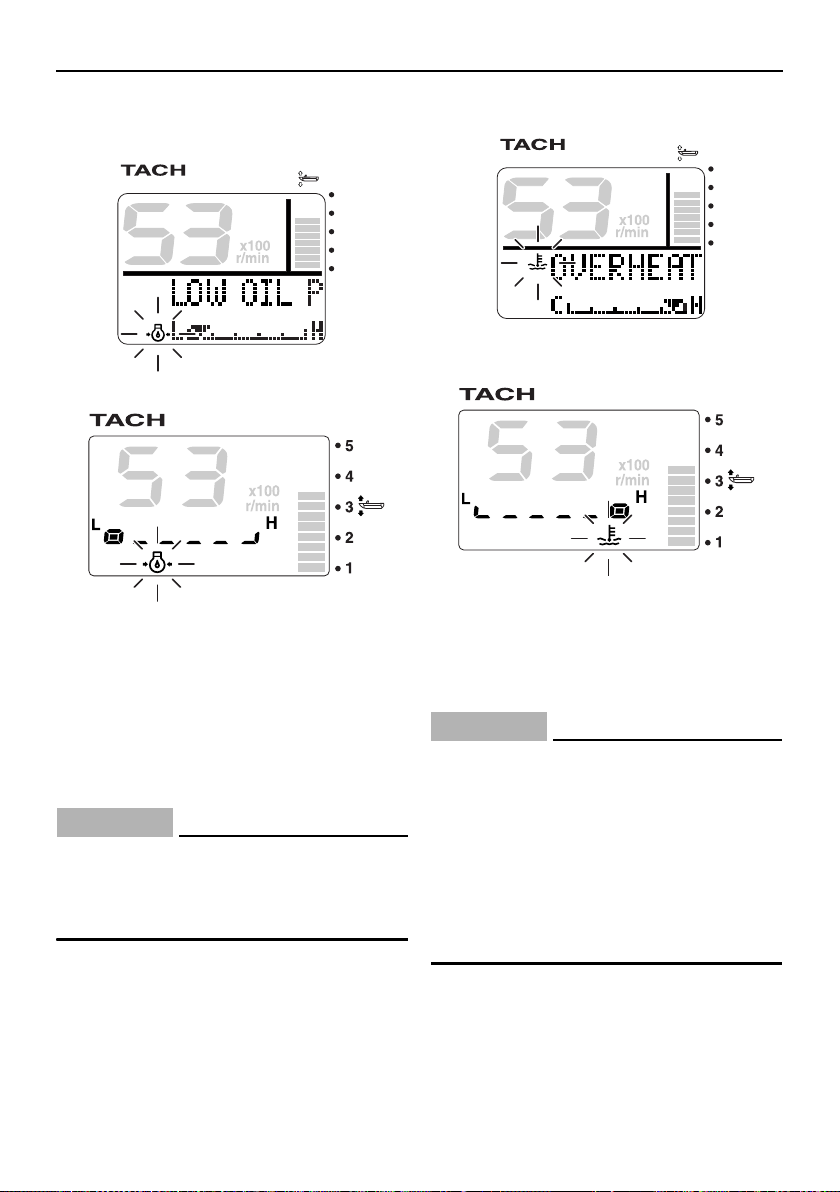

Warnanzeige für niedrigen Öldruck

Wenn der Öldruck zu niedrig wird, beginnt die Warnanzeige zu blinken. Weitere Informationen finden Sie auf Seite 48.

GCM00022

GMU26651

Betriebsstundenzähler

Dieses Messgerät zeigt die Betriebsstunden des Motors an. Es kann so eingestellt werden, dass die Gesamtstunden oder die Betriebsstunden für die laufende Fahrt angezeigt werden. Die Anzeige kann auch ein- oder ausgeschaltet werden.

 Lassen Sie den Motor nicht weiterlau-

fen, wenn die Öldruck-Warnleuchte brennt und der Motorölstand zu niedrig ist. Dabei würde es zu schweren Motorschäden kommen.

 Die Öldruck-Warnleuchte zeigt nicht

den Motorölstand an. Prüfen Sie die verbleibende Ölmenge mit Hilfe des Ölmessstabs. Weitere Informationen finden Sie auf Seite 55.

Instrumente und Anzeigen

ACHTUNG

ZMU01736

ZMU01737

1. Öldruck-Warnanzeige

GMU26583

Überhitzungs-Warnanzeige

Bei zu starker Erhöhung der Motortemperatur beginnt die Warnanzeige zu blinken. Weitere Informationen in Bezug auf das Lesen der Anzeige finden Sie auf Seite 48.

GCM00052

Lassen Sie den Motor nicht weiterlaufen, wenn die Überhitzungs-Warnleuchte brennt. Dabei würde es zu schweren Motorschäden kommen.

1. Überhitzungs-Warnanzeige

1. Geschwindigkeitsmesser

2. Kraftstoffanzeiger

3. Wegmesser/Uhr/Voltmesser

4. Warnanzeige(n)

Beim Einschalten des Hauptschalters leuchten alle Segmente kurzzeitig auf und kehren anschließend in den Normalzustand zurück.

GMU36061

Geschwindigkeitsmesser

Der Geschwindigkeitsmesser zeigt je nach Wunsch des Benutzers Kilometer pro Stunde, Meilen pro Stunde oder Knoten an. Wählen Sie die gewünschten Messeinheiten, indem Sie den Wahlschalter an der Rückseite des Messgerätes betätigen. Siehe Abbildung zwecks Einstellung.

GMU26602

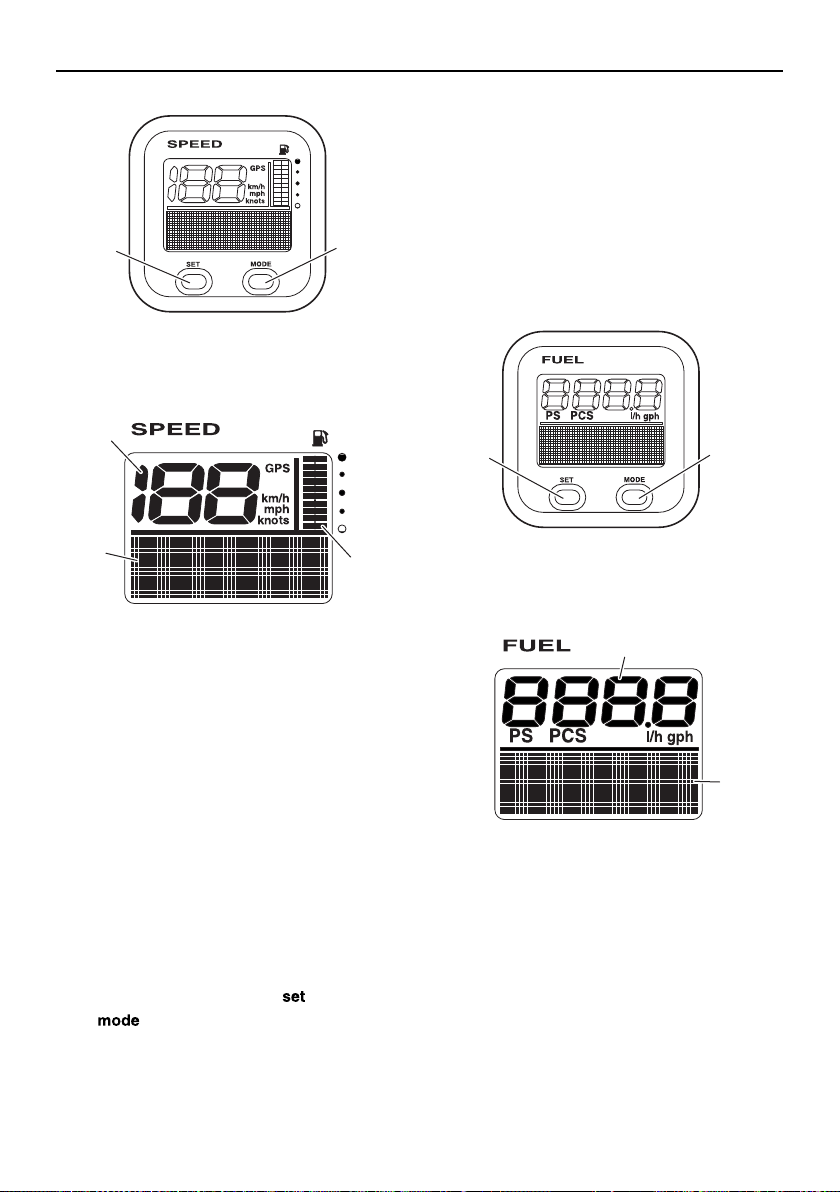

Digitaler

Geschwindigkeitsmesser

Dieses Messgerät zeigt die Bootsgeschwindigkeit und andere Informationen an.

1. Verschlussstopfen/Verschlusskappe

2. Wahlschalter (für Geschwindigkeitseinheit)

3. Wahlschalter (für Kraftstoffquelle)

Instrumente und Anzeigen

ZMU01745

GMU26713

Kraftstoffanzeiger

Acht Segmente zeigen den Kraftstoffstand an. Werden alle Segmente angezeigt, ist der Kraftstofftank voll.

Die Anzeige des Kraftstofffüllstands kann, verursacht durch die Position des Sensors im Kraftstofftank und durch die Bootslage im Wasser, ungenau sein. Der Betrieb mit hoch getrimmtem Bug oder ständiges Wenden kann falsche Anzeigen ergeben. Stellen Sie nicht den Wahlschalter für den Kraftstoffsensor ein. Wird der Wahlschalter am Anzeiger falsch eingestellt, zeigt das Messgerät falsche Werte an. Wenden Sie sich für das Vorgehen zum richtigen Einstellen des Wahlschalters an Ihren YamahaHändler. ACHTUNG: Wenn der Kraftstoff

ausgeht, kann dies zu Motorschäden führen.

[GCM01770]

GMU36071

Wegmesser / Uhr / Voltmeter

Diese Anzeige zeigt entweder den Wegmesser, die Uhr oder das Voltmeter an. Um die Anzeige zu ändern, drücken Sie wiederholt die “ ” (Modus)-Taste, bis die Anzeige auf der Vorderseite des Messgerätes auf “ ” (Wegmesser), “ ” (Uhr) oder “ ” (Voltmeter) steht.

GMU26691

Wegmesser

Dieses Messgerät zeigt die Entfernung an,

die das Boot seit der letzten Nullstellung des Messgerätes zurückgelegt hat. Die zurückgelegte Entfernung wird je nach Wahl der Messeinheit am Geschwindigkeitsmesser in Kilometer oder Meilen angezeigt. Um den Wegmesser auf Null zu stellen, drücken Sie gleichzeitig die Tasten “ ” (Einstellen) und “ ” (Modus). Die zurückgelegte Entfernung bleibt in dem von der Batterie versorgten Speicher erhalten. Die gespeicherten Daten gehen verloren, wenn die Batterie abgeklemmt wird.

GMU26701

Uhr

Zum Stellen der Uhr:

1. Stellen Sie sicher, dass sich das Messgerät im Modus “ ” (Zeit) befindet.

2. Drücken Sie nochmals die Taste “ ” (Einstellen); die Stundenanzeige beginnt zu blinken.

3. Drücken Sie mehrmals die Taste “ ” (Modus), bis die gewünschte Stunde angezeigt wird.

4. Drücken Sie nochmals die Taste “ ” (Einstellen); die Minutenanzeige beginnt zu blinken.

5. Drücken Sie mehrmals die Taste “ ” (Modus), bis die gewünschte Minute angezeigt wird.

6. Drücken Sie nochmals die Taste “ ” (Einstellen), um die Uhr zu starten.

Instrumente und Anzeigen

ZMU04578

Die Uhr wird von der Batterie mit Strom versorgt. Wird die Batterie abgeklemmt, bleibt die Uhr stehen. Die Uhr nach dem Anschließen der Batterie wieder einstellen.

GMU36080

Voltmeter

Das Voltmeter zeigt den Ladezustand der Batterie in Volt (V) an.

GMU26721

Kraftstofffüllstand-Warnanzeige

Wenn der Kraftstofffüllstand bis auf ein Segment gesunken ist, beginnt das Kraftstoffstand-Warnsegment zu blinken. Lassen Sie den Motor nicht mehr mit Vollgas laufen, wenn eine Warneinrichtung aktiviert wurde. Kehren Sie mit gedrosselter Geschwindigkeit zum Hafen zurück. ACH-

TUNG: Wenn der Kraftstoff ausgeht, kann dies zu Motorschäden führen.

[GCM01770]

GMU26732

Warnanzeige für niedrige Batteriespannung

Sinkt die Batteriespannung, schaltet sich die Anzeige automatisch ein und beginnt zu blinken. Kehren Sie bald zum Hafen zurück, falls eine Warneinrichtung aktiviert wurde. Um Ihre Batterie aufzuladen, wenden Sie sich an Ihren Yamaha-Händler.

1. Anzeige Batterie beinahe leer

GMU26471

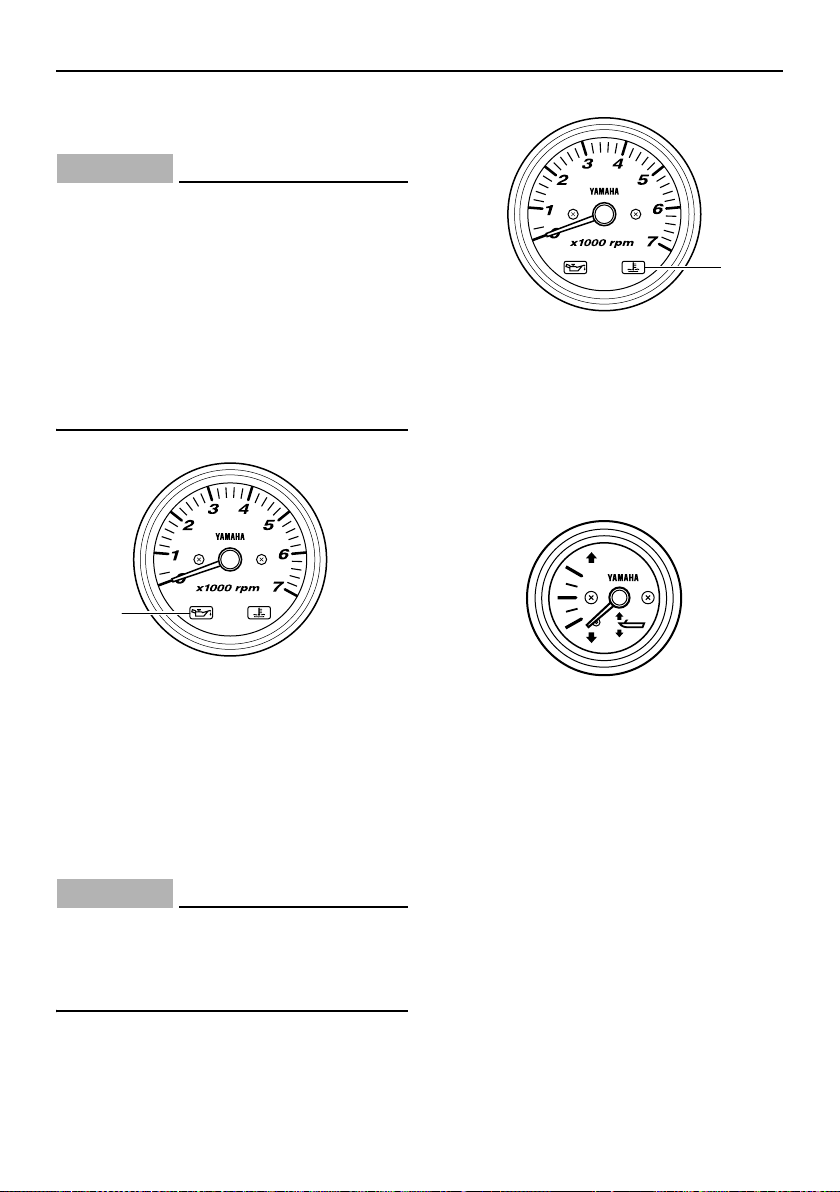

Analoger Drehzahlmesser

Dieses Messgerät zeigt die Motordrehzahl an und hat folgende Funktionen.

1. Kraftstoffstand-Warnsegment

1. Drehzahlmesser

2. Warnanzeige(n)

GMU26506

Niedriger-Öldruck-Warnleuchte

Falls der Öldruck zu tief fällt, blinkt diese An-

Instrumente und Anzeigen

ACHTUNG

ZMU06156

ZMU06157

ZMU04581

zeige. Weitere Informationen finden Sie auf Seite 48.

GCM00022

 Lassen Sie den Motor nicht weiterlau-

fen, wenn die Öldruck-Warnleuchte brennt und der Motorölstand zu niedrig ist. Dabei würde es zu schweren Motorschäden kommen.

 Die Öldruck-Warnleuchte zeigt nicht

den Motorölstand an. Prüfen Sie die verbleibende Ölmenge mit Hilfe des Ölmessstabs. Weitere Informationen finden Sie auf Seite 55.

GMU26611

Dieses Anzeigeinstrument zeigt den Trimmwinkel Ihres Außenbordmotors an.

1. Überhitzungs-Warnanzeige

Analoge Trimmanzeige

1. Öldruck-Warnanzeige

GMU26574

Überhitzungs-Warnanzeige

Wenn die Motortemperatur zu hoch wird, blinkt diese Anzeige. Weitere Informationen in Bezug auf das Lesen der Anzeige finden Sie auf Seite 48.

GCM00052

Lassen Sie den Motor nicht weiterlaufen, wenn die Überhitzungs-Warnleuchte brennt. Dabei würde es zu schweren Motorschäden kommen.

Prägen Sie sich die Trimmwinkel ein, die für Ihr Boot unter verschiedenen Bedingungen am günstigsten sind. Stellen Sie den Trimmwinkel mit dem PTT-Schalter auf die gewünschte Einstellung ein.

GMU31653

6Y8 Multifunktions-Anzeigen

Die Multifunktions-Messgeräte verfügen über 6 unterschiedliche Messeinheiten: Drehzahlmesser-Einheit (rechteckiger oder runder Typ), Geschwindigkeitsmesser-Einheit (rechteckiger Typ), Geschwindigkeits- & Kraftstoffmesseinheit (rechteckiger oder runder Typ) sowie Kraftstoffverbrauchsanzeige (rechteckiger Typ). Das Anzeigesystem un-

Instrumente und Anzeigen

ZMU05415

ZMU05416

terscheidet sich leicht bei den runden und rechteckigen Typen. Überprüfen Sie sorgfältig das Modell und den Typ Ihrer Einheit. In dieser Bedienungsanleitung werden hauptsächlich die Warnanzeigen beschrieben. Hinsichtlich näherer Einzelheiten über die Einstellung der Messgeräte oder eine Veränderung der Anzeigen lesen Sie bitte die beigefügte Bedienungsanleitung.

GMU36184

6Y8 Multifunktions-

Drehzahlmesser

Der Drehzahlmesser zeigt die Motorumdrehungen pro Minute an. Er hat die Funktionen einer Trimmanzeige, die die Schleppgeschwindigkeit einstellt, einer Kühlwasser/Motortemperatur-Anzeige, einer Batteriespannungs-Anzeige, einer Gesamtstunden/Fahrtstunden-Anzeige, einer Öldruck-Anzeige, einer Wassernachweis-Warnanzeige, einer Motorstör-Warnanzeige sowie einer periodischen Wartungsanzeige. Falls der Kühlwasserdrucksensor eingebaut ist, kann die Einheit auch den Kühlwasserdruck anzeigen. Aber auch wenn der Kühlwasserdrucksensor nicht eingebaut ist, kann der Kühlwasserdruck durch Anschluss eines optionalen Sensors an die Einheit angezeigt werden. Hinsichtlich der optionalen Sensoren wenden Sie sich bitte an Ihren YamahaHändler. Die Drehzahlmesser-Einheit ist in runder oder rechteckiger Ausführung erhältlich. Überprüfen Sie den Typ Ihrer Drehzahlmesser-Einheit.

1. Einstelltaste

2. Modustaste

1. Drehzahlmesser

2. Trimmanzeige

3. Multifunktions-Anzeige

4. Kühlwasserdruck

5. Kühlwasser/Motor-Temperatur

6. Wassererkennungs-Warnanzeige

7. Batteriespannung

8. Öldruck (4-Takt-Modelle)

Instrumente und Anzeigen

HINWEIS:

ZMU05417

1452

6879

ZMU05418

ZMU06457

ZMU06458

trieb. Wenden Sie sich sofort an Ihren Yamaha-Händler, wenn der Warnsummer ertönt und die Wasserabscheider-Warnanzeige blinkt.

Um den Warnsummer auszuschalten, drücken Sie “ ” (Einstellen) oder die “ ” (Modus)-Taste.

GMU38621

Systeminformationen zum Yamaha

1. Einstelltaste

2. Modustaste

Security System

Drehen Sie den Hauptschalter auf die Position “ ” (Ein); dadurch wird der gegenwärtig eingestellte Yamaha Security System-Modus (Aktiviert/Deaktiviert) auf dem Display angezeigt.

Modus Deaktiviert

1. Drehzahlmesser

2. Trimmanzeige

3. Multifunktions-Anzeige

4. Wassererkennungs-Warnanzeige

5. Warnanzeige für Motorprobleme/Wartungsanzeige

6. Kühlwasserdruck

7. Öldruck (4-Takt-Modelle)

8. Kühlwasser/Motor-Temperatur

9. Batteriespannung

GMU36190

Checks beim Start

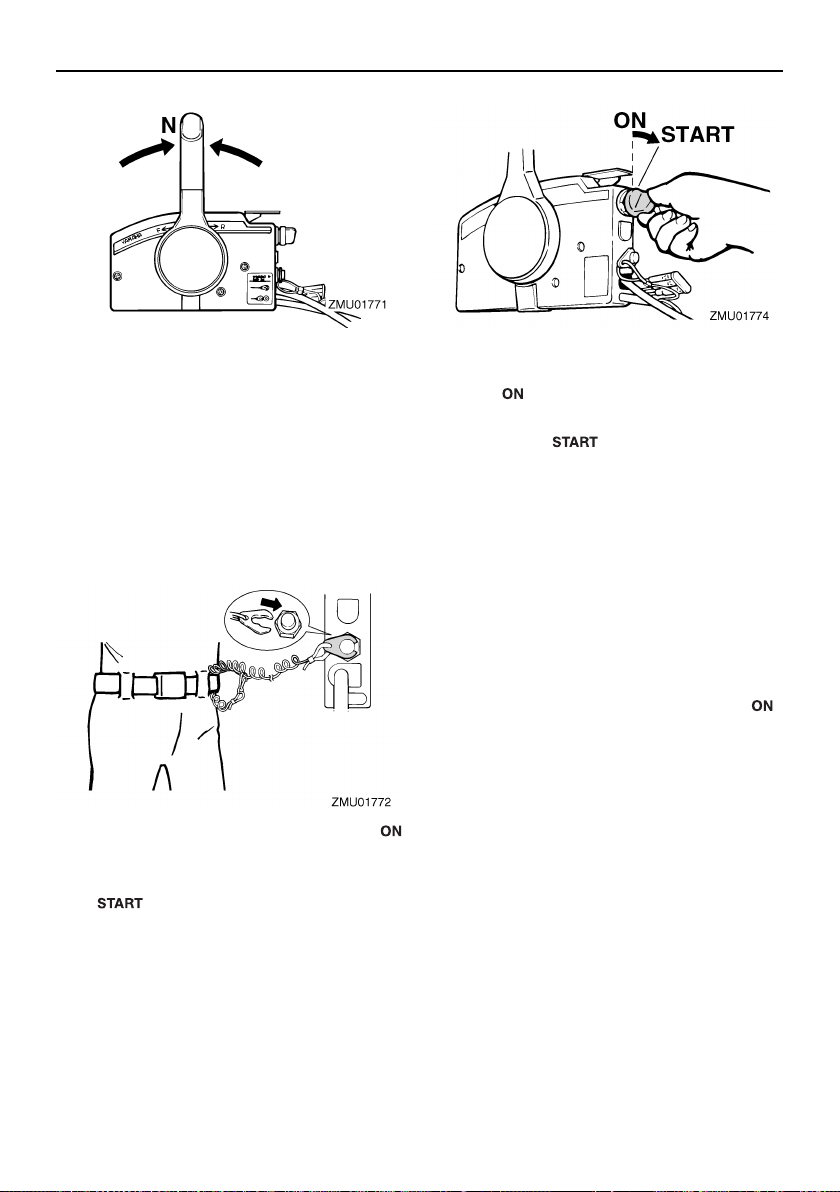

Stellen Sie den Fernbedienungshebel / Schalthebel in die Neutral-Position und drehen Sie den Hauptschalter auf “ ” (Ein). Nachdem alle Anzeigen an sind und die Anzeige mit der Gesamtstundenzahl an ist, wechselt das Anzeigegerät in den Normalbe-

Modus Aktiviert

HINWEIS:

ZMU06459

ZMU06460

ZMU05931

ZMU06309

Instrumente und Anzeigen

GMU37690

Einstellung der Schleppgeschwindigkeit

Die Schleppgeschwindigkeit kann willkürlich eingestellt werden, indem sie um ca. 50 U/min erhöht oder verringert wird. Beim Modus für die Einstellung der Schleppgeschwindigkeit schaltet das Display auf das normale Display um, wenn die Motordrehzahl mit Hilfe des Gashebels erhöht wurde (innerhalb 3000 U/min). Wenn der Gashebel geschlossen wird, kehrt das Display in den Modus für die Einstellung der Schleppgeschwindigkeit zurück. Einzelheiten finden sich in der beigefügten Bedienungsanleitung.

 Das Schleppen wird durch den Strom und

andere Betriebsbedingungen beeinflusst und kann von der tatsächlichen Motordrehzahl abweichen.

 Die Standard-Leerlaufdrehzahl des Mo-

tors wird automatisch zurückgestellt, wenn das Display auf das normale Display umgeschaltet wird. Die Standard-Leerlaufdrehzahl des Motors wird ebenfalls zurückgestellt, wenn der Motor ausgeschaltet wird oder wenn die Drehzahl 3000 U/min übersteigt.

 Wenn ein kalter Motor die Warmlaufphase

durchläuft, kann die Schleppgeschwindigkeit nicht unter die spezifizierte MotorLeerlaufdrehzahl gesenkt werden.

GMU36130

Warnanzeige für niedrigen Öldruck

Wenn der Motoröldruck auf einen zu niedrigen Wert absinkt, beginnt die Öldruck-Warn-

Instrumente und Anzeigen

ACHTUNG

ZMU05430

ZMU05431

ZMU05421

ZMU05422

leuchte zu blinken und die Motordrehzahl sinkt automatisch auf etwa 2000 U/min ab.

Halten Sie den Motor sofort an, wenn der Warnsummer ertönt und die Öldruck-Warnleuchte blinkt. Überprüfen Sie die Motorölmenge und füllen Sie, wenn nötig, Öl nach. Wenden Sie sich an Ihren Yamaha-Händler, wenn die Warnleuchte blinkt obwohl die notwendige Motorölmenge vorhanden ist.

GCM01601

Lassen Sie den Motor nicht weiterlaufen, wenn die Warnvorrichtung für zu niedrigen Öldruck aktiviert wurde. Dabei würde es zu schweren Motorschäden kommen.

GMU36221

Überhitzungsalarm

Wenn die Motortemperatur während der Fahrt zu hoch wird, beginnt die Überhitzungs-Warnleuchte zu blinken. Die Motordrehzahl verringert sich automatisch auf

etwa 2000 U/min.

Halten Sie den Motor sofort an, wenn der Warnsummer ertönt und das ÜberhitzungsWarngerät angesprungen ist. Überprüfen Sie, ob der Kühlwasser-Einlass verstopft ist.

GCM01592

 Lassen Sie den Motor nicht weiterlau-

fen, wenn die Überhitzungs-Warnleuchte blinkt. Dabei würde es zu schweren Motorschäden kommen.

 Betreiben Sie den Motor nie weiter,

wenn eine Warnanzeige leuchtet. Wenden Sie sich an Ihren Yamaha-Händler, wenn das Problem nicht bestimmt und behoben werden kann.

GMU36150

Wasserabscheider-Warnanzeige

Diese Anzeige blinkt, wenn sich während der Fahrt Wasser im Wasserabscheider (Kraftstofffilter) angesammelt hat. Stoppen Sie in

Instrumente und Anzeigen

ACHTUNG

ZMU05423

ZMU05424

ZMU05425

ZMU05426

solch einem Fall sofort den Motor und lesen Sie Seite 106 dieser Bedienungsanleitung, um das Wasser aus dem Kraftstofffilter abzulassen. Kehren Sie so schnell wie möglich zum Hafen zurück und wenden Sie sich sofort an einen Yamaha-Händler.

GCM00920

GCM00910

Mit Wasser vermischtes Benzin könnte den Motor beschädigen.

GMU36160

Motorproblem-Warnung

Diese Anzeige blinkt, wenn der Motor während der Fahrt nicht richtig funktioniert. Kehren Sie so schnell wie möglich zum Hafen zurück und wenden Sie sich sofort an einen Yamaha-Händler.

In diesem Fall funktioniert der Motor nicht richtig. Wenden Sie sich unverzüglich an einen Yamaha-Händler.

GMU36170

Warnanzeige für niedrige Batteriespannung

Wenn die Batteriespannung abfällt, beginnen die Warnanzeige für niedrige Batteriespannung sowie der Wert für die Batteriespannung zu blinken. Kehren Sie so schnell wie möglich zum Hafen zurück, wenn die Warnanzeige für niedrige Batteriespannung blinkt. Um Ihre Batterie aufzuladen, wenden Sie sich an Ihren Yamaha-Händler.

Instrumente und Anzeigen

ZMU05427

ZMU05428

ZMU05432

den. Falls optionale Sensoren an die Einheit angeschlossen werden, sind zusätzlich eine Wasseroberflächen-Temperaturanzeige, eine Tiefenanzeige sowie eine Uhr ebenfalls verfügbar. Hinsichtlich der optionalen Sensoren wenden Sie sich bitte an Ihren Yamaha-Händler. Die Geschwindigkeits- & Kraftstoffmesseinheit ist in runder oder rechteckiger Form erhältlich. Überprüfen Sie den Typ Ihrer Geschwindigkeits- & Kraftstoffmesseinheit, um Informationen zur Bedienung zu finden. Nach dem ersten Einschalten des Hauptschalters leuchten alle Anzeigen probeweise auf. Nach wenigen Sekunden schaltet die Anzeige auf Normalbetrieb um. Hinsichtlich weiterer Informationen lesen Sie bitte die Bedienungsanleitung, die mit dem Messgerät geliefert wird.

GMU36232

6Y8 Multifunktions-

Geschwindigkeits- &

Kraftstoffmessgeräte

Die Geschwindigkeits- & Kraftstoffanzeige zeigt die Bootsgeschwindigkeit an und hat die Funktionen eines Kraftstoff-Messgerätes, einer Kraftstoff-Gesamtverbrauchsanzeige, einer Kraftstoff-Sparanzeige, einer Kraftstoff-Durchflussanzeige sowie einer Systemspannungsanzeige. Die Anzeige wird durch Drücken der “ ” (Einstellen) und “ ” (Modus)-Tasten wie in diesem Abschnitt beschrieben ausgewählt. Wenn der Geschwindigkeitssensor eingebaut ist, kann die Einheit auch den zurückgelegten Weg anzeigen. Aber auch wenn der Geschwindigkeitssensor nicht eingebaut ist, kann die Wegstrecke durch Anschließen eines optionalen Sensors an die Einheit angezeigt wer-

1. Einstelltaste

2. Modustaste

1. Geschwindigkeitsmesser

ZMU05433

ZMU05434

ZMU05435

2. Kraftstoffanzeige

3. Multifunktions-Anzeige

1. Einstelltaste

2. Modustaste

Instrumente und Anzeigen

GMU36241

6Y8 Multifunktions-

Geschwindigkeitsmesser

Die Geschwindigkeitsanzeige zeigt die Bootsgeschwindigkeit an und verfügt über die Funktionen eines Kraftstoff-Messgerätes und einer Systemspannungsanzeige. Die Anzeige wird durch Drücken der “ ” (Einstellen) und “ ” (Modus)-Tasten wie in diesem Abschnitt beschrieben ausgewählt. Darüber hinaus ist der Geschwindigkeitsmesser in der Lage, die gewünschte Messeinheit wie beispielsweise km/h, mph oder Knoten anzuzeigen. Wenn der Geschwindigkeitssensor eingebaut ist, kann die Einheit auch den zurückgelegten Weg anzeigen. Aber auch wenn der Geschwindigkeitssensor nicht eingebaut ist, kann die Wegstrecke durch Anschließen eines optionalen Sensors an die Einheit angezeigt werden. Falls optionale Sensoren an die Einheit angeschlossen werden, sind zusätzlich eine Wasseroberflächen-Temperaturanzeige, eine Tiefenanzeige sowie eine Uhr ebenfalls verfügbar. Hinsichtlich der optionalen Sensoren wenden Sie sich bitte an Ihren Yamaha-Händler. Nach dem ersten Einschalten des Hauptschalters leuchten alle Anzeigen probeweise auf. Nach wenigen Sekunden schaltet die Anzeige auf Normalbetrieb um. Hinsichtlich weiterer Informationen lesen Sie bitte die Bedienungsanleitung, die mit dem Messgerät geliefert wird.

1. Geschwindigkeitsmesser

2. Kraftstoffanzeige

3. Multifunktions-Anzeige

Instrumente und Anzeigen

ZMU05436

ZMU05437

ZMU05438

ZMU05439

nungsanleitung, die mit dem Messgerät geliefert wird. Beim Einschalten des Hauptschalters leuchten alle Anzeigen probeweise auf. Nach wenigen Sekunden schaltet die Anzeige auf Normalbetrieb um. Hinsichtlich weiterer Informationen lesen Sie bitte die Bedienungsanleitung, die mit dem Messgerät geliefert wird.

1. Einstelltaste

2. Modustaste

1. Einstelltaste

2. Modustaste

1. Geschwindigkeitsmesser

2. Kraftstoffanzeige

3. Multifunktions-Anzeige

GMU36250

6Y8

Multifunktionskraftstoffverbra

uchsanzeigen

Das Kraftstoffverbrauchsmessgerät verfügt über die Funktionen eines Kraftstoffdurchfluss-Messgerätes, einer Kraftstoff-Gesamtverbrauchsanzeige, einer KraftstoffSparanzeige sowie einer Anzeige für die verbleibende Kraftstoffmenge. Die Anzeige wird durch Drücken der Tasten “ ” (Einstellen) und “ ” (Modus) wie in diesem Abschnitt beschrieben ausgewählt. Hinsichtlich weiterer Informationen lesen Sie bitte die Bedie-

1. Kraftstoff-Durchflussmesser

2. Multifunktions-Anzeige

GMU26803

ACHTUNG

ZMU05028

ZMU07103

Warnsystem

GCM00091

Betreiben Sie den Motor nie weiter, wenn eine Warnanzeige leuchtet. Wenden Sie sich an Ihren Yamaha-Händler, wenn das Problem nicht bestimmt und behoben werden kann.

GMU2681C

Überhitzungsalarm

Dieser Motor besitzt ein Überhitzungswarnsystem. Falls die Motortemperatur zu hoch ist, wird das Warnsystem aktiviert.

 Die Motordrehzahl verringert sich automa-

tisch auf etwa 2000 U/min.

 Die Überhitzungswarnanzeige leuchtet

oder blinkt.

Motorsteuerungssystem

 Der Warnsummer ertönt (falls an der Ru-

derpinne, am Fernschaltkasten oder an der Schalttafel vorhanden).

Wenn das Warnsystem aktiviert wird, schalten Sie den Motor aus und prüfen die Kühlwassereinlässe:

 Kontrollieren Sie den Trimmwinkel um si-

cherzustellen, dass der Kühlwasser-Einlass unter Wasser liegt.

 Überprüfen Sie, ob der Kühlwasser-Ein-

lass verstopft ist.

Motorsteuerungssystem

ZMU03604

ZMU04994

ZMU07104

GMU3016B

Niedriger Öldruck-Alarm

Wenn der Öldruck zu tief abfällt, wird das Warnsystem aktiviert.

 Die Motordrehzahl sinkt automatisch auf

etwa 2000 U/min ab. Falls mit einer Niedriger Öldruck-Warnleuchte ausgestattet, leuchtet diese oder blinkt.

 Der Warnsummer ertönt (falls an der Ru-

derpinne, am Fernschaltkasten oder an der Schalttafel vorhanden).

Falls das Warnsystem aktiviert wurde, stoppen Sie den Motor, sobald dies die Sicherheit erlaubt. Kontrollieren Sie den Ölstand und füllen Sie, falls erforderlich, Öl nach. Falls der Ölstand korrekt ist und sich das Warnsystem nicht ausschaltet, wenden Sie sich an Ihren Yamaha-Händler.

GMU26902

WARNUNG

ZMU01760

Installation

Die im vorliegenden Abschnitt erteilte Information ist lediglich als Hinweis gedacht. Es besteht keine Möglichkeit, vollständige Anweisungen für jede mögliche Boots- und Motorkombination zu erteilen. Die richtige Montage hängt zum Teil von der Erfahrung und der spezifischen Boots- und Motorkombination ab.

GWM01590

Installation

1. Mittellinie (Kiellinie)

 Ein übermäßig starker Motor könnte

eine erhebliche Instabilität des Boots verursachen. Keinen Außenbordmotor mit einer PS-Leistung einbauen, die die maximale Nennleistung gemäß Herstellerplakette des Boots überschreitet. Ist keine Herstellerplakette vorhanden, wenden Sie sich an den Hersteller des Bootes.

 Jeder unsachgemäßer Einbau des Au-

ßenbordmotors könnte gefährliche Bedingungen wie beispielsweise mangelhafte Handhabung, Verlust der Kontrolle oder Feuergefahr herbeiführen. Bei Modellen mit ständig eingebautem Motor sollte Ihr Händler oder eine mit Einbauarbeiten vertraute Person den Motor einbauen.

GMU33470

Montage des Außenbordmotors

Der Außenbordmotor sollte so angebracht werden, dass sich das Boot im Gleichgewicht befindet. Andernfalls könnte das Boot schwer zu steuern sein. Bringen Sie bei Booten mit einem Einzelmotor den Außenbordmotor auf der Mittellinie (Kiellinie) des Bootes an.

GMU26933

Montagehöhe (Bootsboden)

Die Montagehöhe des Außenbordmotors beeinflusst seine Leistung und Zuverlässigkeit. Wenn er zu hoch angebracht wird, kann eine Propellerventilation auftreten, die aufgrund extremen Propellerrutschens den Vortrieb reduziert; die Wassereinlässe für das Kühlsystem könnten nicht ausreichend mit Wasser versorgt werden, was dann zu einer Überhitzung des Motors führen könnte. Wenn der Motor zu niedrig angebracht wird, erhöht sich der Wasserwiderstand und reduziert dadurch die Leistungsfähigkeit des Motors. Am häufigsten sollte der Außenbordmotor so angebracht werden, dass die Anti-Kavitationsplatte mit dem Boden des Bootes ausgerichtet ist. Die optimale Montagehöhe des Außenbordmotors wird von der Boot/MotorKombination und der jeweils gewünschten Verwendung bestimmt. Testfahrten mit verschiedenen Höheneinstellungen können dazu beitragen, die optimale Montagehöhe zu ermitteln. Wenden Sie sich bezüglich der Ermittlung der richtigen Montagehöhe an Ihren Yamaha-Händler oder an Ihren Bootshersteller.

Installation

ACHTUNG

ZMU01762

GCM01634

 Gehen Sie sicher, dass sich die Leer-

laufabgasöffnung hoch genug über dem Wasser befindet, um das Eindringen von Wasser in den Motor zu verhindern, auch wenn das Boot mit der maximalen Last festgemacht wurde.

 Eine falsche Motorhöhe oder Behinde-

rungen der reibungslosen Wasserströmung (wie die Form oder der Zustand des Boots, oder das Zubehör wie Spiegel oder Tiefenmesser) können beim Fahren Sprühwasser erzeugen. Wenn der Außenbordmotor kontinuierlich in der Gegenwart von Sprühwasser betrieben wird, könnte ausreichend Wasser durch die Lufteinlassöffnung in der Motorhaube in den Motor gelangen, um diesen ernsthaft zu beschädigen. Entfernen Sie die Ursache des Sprühwassers.

Bedienung

HINWEIS:

ZMU01710

GMU36381

Erste Inbetriebnahme

GMU36391

Motoröl einfüllen

Der Motor wird ab Fabrik ohne Motoröl ausgeliefert. Wenn Ihr Händler kein Öl eingefüllt hat, müssen Sie das tun, bevor Sie den Motor anlassen. ACHTUNG: Stellen Sie vor

der ersten Inbetriebnahme sicher, dass sich Öl im Motor befindet, um schwere Motorschäden zu vermeiden.

Der Motor wird mit folgendem Aufkleber ausgeliefert, der nach dem ersten Öleinfüllen entfernt werden sollte. Weitere Informationen über das Prüfen des Motorölstands finden Sie auf Seite 55.

GMU30174

Einfahren des Motors

Ihr neuer Motor braucht eine gewisse Einfahrzeit, damit sich die sich berührenden Oberflächen der Bewegungsteile gleichmäßig abnutzen können. Eine ordnungsgemäße Einfahrzeit trägt dazu bei, gute Leistungen und eine längere Lebensdauer zu gewährleisten. ACHTUNG: Wird die Ein-

fahrzeitprozedur außer Acht gelassen, könnte die Lebensdauer des Motors verkürzt oder sogar ein schwerer Motorschaden verursacht werden.

GMU27085

Vorgehensweise bei Viertaktmotoren

Ihr neuer Motor braucht eine Einfahrzeit von

[GCM01781]

[GCM00801]

zehn Stunden, damit sich die sich berührenden Oberflächen der beweglichen Teile gleichmäßig abnutzen können.

Lassen Sie den Motor im Wasser unter Last (mit eingelegtem Gang und mit installiertem Propeller) wie folgt laufen. Vermeiden Sie während des Einfahrens des Motors für zehn Stunden langen Leerlauf, raue Gewässer und überfüllte Gebiete.

1. Während der ersten Betriebsstunde: Lassen Sie den Motor mit unterschiedlicher Drehzahl bis zu 2000 U/min oder bei ungefähr Halbgas laufen.

2. Während der zweiten Betriebsstunde: Erhöhen Sie die Motordrehzahl so weit wie nötig, um das Boot auf Gleitgeschwindigkeit zu bringen (vermeiden Sie jedoch, Vollgas zu geben); nehmen Sie dann das Gas zurück, während Sie das Boot auf Gleitgeschwindigkeit halten.

3. Verbleibende 8 Stunden: Lassen Sie den Motor mit beliebiger Geschwindigkeit laufen. Vermeiden Sie es aber, ihn länger als 5 Minuten mit Vollgas laufen zu lassen.

4. Nach den ersten 10 Stunden: Betreiben Sie den Motor normal.

GMU36400

Lernen Sie Ihr Boot kennen

Unterschiedliche Boote lassen sich unterschiedlich bedienen. Gehen Sie umsichtig vor, wenn Sie die Reaktionen Ihres Bootes unter verschiedenen Bedingungen und mit verschiedenen Trimmwinkeln kennenlernen (siehe Seite 68).

Bedienung

WARNUNG

ACHTUNG

WARNUNG

ZMU06085

GMU36413

Überprüfungen vor dem

Starten des Motors

GWM01921

Wenn irgendein Teil bei der “Überprüfungen vor dem Starten des Motors” nicht richtig funktioniert, lassen Sie dieses überprüfen und reparieren, bevor Sie den Außenbordmotor in Betrieb setzen. Anderenfalls könnte sich ein Unfall ereignen.

GCM00120

Lassen Sie den Motor nicht außerhalb des Wassers an. Es besteht sonst die Gefahr einer Überhitzung und ernsthaften Beschädigung des Motors.

GMU36421

Kraftstofffüllstand

Vergewissern Sie sich, dass ausreichend Kraftstoff für die Fahrt zur Verfügung steht. Es ist eine erprobte Regel, 1/3 des Kraftstoffs für die Fahrt zum Ziel zu nutzen, ein weiteres 1/3 für die Rückfahrt und 1/3 als Notfallreserve zu behalten. Drehen Sie den Schlüssel auf “ ” (Ein), wenn das Boot waagerecht auf einem Anhänger oder im Wasser liegt, und überprüfen Sie den Kraftstofffüllstand. Weitere Informationen über das Tanken finden Sie auf Seite 57.

GMU36572

Entfernen Sie die Motorhaube

Nehmen Sie für die folgenden Tests die Motorhaube von der Motorwanne ab. Um die Motorhaube zu entfernen, entriegeln Sie den Sperrhebel und nehmen Sie die Haube ab.

GMU36442

Kraftstoffanlage

GWM00060

Benzin und seine Dämpfe sind hochentzündlich und explosionsgefährlich. Bewahren Sie einen angemessenen Abstand zu Funken, Zigaretten, offenen Flammen oder sonstigen Entzündungsquellen.

GWM00910

Auslaufender Kraftstoff kann ein Feuer oder eine Explosion verursachen.

 Kontrollieren Sie regelmäßig auf Kraft-

stofflecks.

 Falls irgendwelche Kraftstofflecks ge-

funden werden, muss die Kraftstoffanlage von einem qualifizierten Mechaniker repariert werden. Unsachgemäße Reparaturen können den Außenbordmotor im Betrieb unsicher werden lassen.

GMU36451

Auf Kraftstofflecks prüfen

 Überprüfen Sie auf Kraftstoffleckage oder

Benzindämpfe im Boot.

 Überprüfen Sie auf Kraftstoffleckage aus

der Kraftstoffanlage.

 Überprüfen Sie den Kraftstofftank und die

Bedienung

ZMU05474

ZMU07079

ZMU07105

Kraftstoffleitungen auf Risse, Beulen und andere Beschädigungen.

GMU36471

Überprüfen Sie den Kraftstofffilter

Überprüfen Sie den Kraftstofffilter auf Verschmutzungen und Wasser. Wenn im Kraftstoff genügend Wasser enthalten ist, um den Schwimmerring anzuheben, oder wenn eine große Menge Fremdkörper gefunden wird, sollte der Kraftstofftank durch einen Yamaha-Händler überprüft und gereinigt werden.

leicht drehbar ist und wieder in die vollständig geschlossene Position zurückkehrt.

 Suchen Sie nach losen oder beschädigten

Verbindungsteilen des Gas- und Schaltkabels.

Modelle mit Fernbedienung:

 Drehen Sie das Ruderrad vollständig nach

rechts und vollständig nach links. Stellen Sie sicher, dass die Bedienung leichtgängig und ohne Behinderung über den gesamten Ruderweg möglich ist, ohne Widerstand und übermäßiges Spiel.

 Bedienen Sie die Gashebel mehrmals, um

sicherzustellen, dass sie sich verzögerungsfrei bewegen lassen. Sie sollten über den gesamten Verstellbereich leichtgängig sein und jeder Hebel sollte wieder vollständig in die Leerlaufposition zurückkehren.

 Suchen Sie nach losen oder beschädigten

Verbindungsteilen des Gas- und Schaltkabels.

GMU36902

Bedienelemente

Modelle mit Ruderpinne:

 Bewegen Sie die Ruderpinne ganz nach

links und rechts und überprüfen Sie, ob dieser Vorgang reibungslos verläuft.

 Drehen Sie den Gasgriff aus der vollstän-

dig geschlossenen in die vollständig geöffnete Position. Stellen Sie sicher, dass er

GMU36483

Motor-Reißleine (Taljereep)

Überprüfen Sie die Motor-Reißleine und die Sperrgabel auf Beschädigungen wie Einschnitte, Brüche oder Abnutzung.

Bedienung

ZMU05089

132

ZMU05091

1. Reißleine

2. Sperrgabel

3. Motor-Quickstoppschalter

wird, sonst ist die Ölstandsmessung ungenau.

4. Kontrollieren Sie den Ölstand mit dem Messstab, um sicherzustellen, dass der Ölstand zwischen die obere Füllstandsmarkierung und die untere Füllstandsmarkierung fällt. Setzen Sie sich mit Ihrem Yamaha-Händler in Verbindung falls der Ölstand sich außerhalb des spezifizierten Levels befindet oder wenn das Öl milchig oder verschmutzt erscheint.

1. Reißleine

2. Sperrgabel

3. Motor-Quickstoppschalter

GMU37053

Motoröl

1. Stellen Sie den Außenbordmotor in eine aufrechte Position (nicht gekippt). ACH-

TUNG: Wenn der Motor nicht waagerecht steht, ist der auf dem Messstab angezeigte Ölstand möglicherweise nicht korrekt.

2. Ziehen Sie den Ölmessstab heraus und wischen Sie ihn sauber.

3. Stecken Sie den Messstab hinein und ziehen Sie ihn wieder heraus. Stellen Sie sicher, dass der Messstab vollständig in die Messstabführung eingesteckt

[GCM01790]

1. Ölmessstab

1. Untere Pegelmarkierung

2. Ölmessstab

3. Obere Pegelmarkierung

GMU27153

Motor

 Überprüfen Sie den Motor und die Motor-

Bedienung

ZMU06056

ZMU07080

ZMU06110

befestigung.

 Suchen Sie nach losen oder beschädigten

Befestigungen.

 Überprüfen Sie den Propeller auf Beschä-

digungen.

 Auf Motoröllecks prüfen.

GMU36493

Spüleinrichtung

Stellen Sie sicher, dass das GartenschlauchVerbindungsstück der Spüleinrichtung wieder fest an dem Anschlussstück der Motorwanne angeschraubt ist. ACHTUNG: Wenn

die Gartenschlauchverbindung nicht richtig angeschlossen ist, kann Kühlwasser austreten und der Motor kann sich im Betrieb überhitzen.

[GCM01801]

2. Spülanschluss

GMU36954

Motorhaube aufsetzen

1. Achten Sie darauf, dass der Haubenverriegelungshebel gelöst ist.

2. Achten Sie darauf, dass die Gummidichtung rund um die Motorhaube richtig sitzt.

3. Setzen Sie die Motorhaube auf die Motorwanne.

4. Überprüfen Sie, ob die Gummidichtung zwischen der Motorhaube und der Motorwanne richtig sitzt.

5. Bewegen Sie den Hebel wie abgebildet, um die Haube zu verriegeln. ACH-

TUNG: Wenn die Motorhaube nicht ordnungsgemäß eingesetzt wird, kann Sprühwasser, das unter die Motorhaube gelangt, den Motor beschädigen. Bei hohen Geschwindigkeiten kann die Motorhaube in diesem Fall auch abfallen.

[GCM01991]

1. Passe

2. Spülanschluss

1. Passe

Nach dem Einbau die Motorhaube auf festen Sitz überprüfen, indem man mit beiden Händen dagegen drückt. Sollte die Motorhaube locker sein, lassen Sie sie von Ihrem Yamaha-Händler reparieren.

Bedienung

WARNUNG

ZMU03662

GMU34581

PTT-System

GWM01930

 Begeben Sie sich selbst bei gesicher-

tem Ankipp-Arretierungshebel nie unter das Unterwasserteil, während es angekippt ist. Wenn der Außenbordmotor ungewollt herabfällt, besteht die Gefahr schwerer Verletzungen.

 Körperteile könnten beim Drehen oder

Kippen des Motors zwischen diesen und die Klemmhalterung gelangen bzw. eingequetscht werden.

 Vergewissern Sie sich, dass sich nie-

mand in der Nähe des Außenbordmotors befindet, ehe Sie diese Überprüfung durchführen.

1. Überprüfen Sie die PTT-Einheit auf eventuelle Anzeichen von Öllecks.

2. Bedienen Sie die PTT-Schalter, um zu überprüfen, dass sämtliche Schalter funktionieren.

3. Kippen Sie den Außenbordmotor nach oben und überprüfen Sie, ob die Ankippstange und die Trimmstangen vollständig herausgeschoben sind.

1. Trimm- und Kippstange

4. Überprüfen Sie, ob die Trimm- und Kippstangen frei von Korrosion und anderen Mängeln sind.

5. Kippen Sie den Außenbordmotor nach unten. Überprüfen Sie, ob die Trimmund Kippstangen reibungslos funktionieren.

GMU36582

Batterie

Prüfen Sie, ob die Batterie in gutem Zustand und voll geladen ist. Überprüfen Sie, ob die Batterie-Anschlüsse sauber, sicher und mit einer Isolierung abgedeckt sind. Die elektrischen Kontakte der Batterie und der Kabel müssen gereinigt und ordnungsgemäß angeschlossen sein, weil die Batterie den Motor sonst nicht startet. Halten Sie sich an die Anweisungen des Batterie-Herstellers, wenn Sie Ihre Batterie überprüfen.

GMU27439

Einfüllen von Kraftstoff

GWM01830

 Benzin und seine Dämpfe sind hoch-

entzündlich und explosionsgefährlich, Tanken Sie immer wie hier beschrieben nach, um das Risiko von Bränden und Explosionen zu minimieren.

Bedienung

ZMU06598

ZMU02301

ZMU04047

 Benzin ist giftig und kann zu Verletzun-

gen und Tod führen. Gehen Sie sorgfältig mit Benzin um. Saugen Sie niemals Benzin mit dem Mund an. Beim Verschlucken von Benzin, Einatmen beträchtlicher Benzindampfmengen oder wenn Benzin mit den Augen in Berührung kommt, ist sofort ärztliche Hilfe in Anspruch zu nehmen. Gelangt Benzin auf die Haut, ist es mit Wasser und Seife abzuwaschen. Kleidung, auf die Benzin geraten ist, muss sofort gewechselt werden.

1. Stellen Sie sicher, dass der Motor ausgeschaltet ist.

2. Trennen Sie die Kraftstoffleitung vom Kraftstofftank ab und ziehen Sie die Entlüftungsschraube am Tankdeckel fest.

4. Nur im Freien in einem gut belüfteten Bereich tanken, entweder sicher festgemacht oder auf dem Anhänger.

5. Rauchen Sie nicht und halten Sie einen sicheren Abstand zu Funken, offenen Flammen, elektrostatischen Entladungen oder sonstigen Entzündungsquellen ein.

6. Wenn Sie einen tragbaren Behälter zum Lagern und Tanken von Kraftstoff benutzen, verwenden Sie nur einen zugelassenen BENZIN-Kanister.

7. Berühren Sie mit dem Kraftstoff-Ausgussstutzen den Einfüllstutzen oder trichter, um elektrostatischen Entladungsfunken vorzubeugen.

8. Füllen Sie den Kraftstofftank, aber überfüllen Sie ihn nicht. WARNUNG! Nicht

überfüllen. Sonst kann Kraftstoff sich ausdehnen und überfließen, wenn die Temperatur steigt.

[GWM02610]

Kraftstofftankinhalt:

25 L (6.60 US gal, 5.50 Imp.gal)

3. Entfernen Sie den transportablen Tank vom Boot.

9. Schrauben Sie den Tankdeckel fest.

10. Wischen Sie verschüttetes Benzin sofort mit einem trockenen Lappen auf. Entsorgen Sie die Lappen ordnungsgemäß nach den örtlich geltenden Vorschriften.

Bedienung

WARNUNG

ZMU02295

ZMU03679

ZMU07081

GMU27452

Bedienung des Motors

GWM00420

 Vergewissern Sie sich vor dem Starten

des Motors, dass das Boot sicher vertäut ist und jedem Hindernis ausgewichen werden kann. Vergewissern Sie sich, dass keine Schwimmer in der Nähe des Bootes sind.

 Wenn die Entlüftungsschraube gelöst

wird, entweichen Benzindämpfe. Benzin ist hochentzündlich und seine Dämpfe sind entzündlich und explosiv. Rauchen Sie nicht und halten Sie Abstand zu offenen Flammen und Funken, wenn Sie die Entlüftungsschraube lösen.

 Dieses Produkt gibt Auspuffgase ab,

die Kohlenmonoxyd enthalten; hierbei handelt es sich um ein farb- und geruchloses Gas, das beim Einatmen Hirnschädigungen oder Todesfälle verursachen kann. Die Symptome umfassen Übelkeit, Schwindelgefühl und Schläfrigkeit. Halten Sie Cockpit und Kabine gut gelüftet. Verstopfen Sie niemals die Auspufföffnungen.

GMU27468

Kraftstoff nachfüllen (tragbarer Tank)

1. Falls auf der Verschlusskappe eine Entlüftungsschraube vorhanden ist, lösen Sie diese um 2 bis 3 Umdrehungen.

2. Wenn der Motor ein Kraftstoff-Anschlussstück hat, richten Sie das Anschlussstück der Kraftstoffleitung am Anschlussstück des Motors aus und verbinden Sie die Kraftstoffleitung fest mit dem Anschlussstück. Halten Sie dabei das Anschlussstück gedrückt. Verbinden Sie anschließend das andere Ende der Kraftstoffleitung sicher mit dem Anschlussstück am Kraftstofftank.

HINWEIS:

Wischen Sie verschüttetes Benzin sofort mit

WARNUNG

HINWEIS:

ZMU02024

einem trockenen Lappen auf. Entsorgen Sie die Lappen ordnungsgemäß nach den örtlich geltenden Vorschriften.

3. Betätigen Sie den Benzinpumpenball, bis Sie fühlen, dass er fest wird. Achten Sie darauf, dass der Pfeil nach oben weist. Richten Sie, während der Motor läuft, den Tank horizontal aus, ansonsten kann der Kraftstoff nicht aus dem Kraftstofftank gesaugt werden.

Bedienung

können. Vergewissern Sie sich, dass keine Schwimmer in der Nähe des Boots sind.

GMU38630

Elektrostart-/Prime Start-Modelle

GWM01840

 Wenn die Motor-Reißleine nicht ange-

bracht wird, kann das Boot abtreiben, wenn der Fahrer über Bord geht. Befestigen Sie während des Betriebs die Motor-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Befestigen Sie die Reißleine nicht an einem Kleidungsstück, das sich losreißen könnte. Verlegen Sie die Reißleine nie so, dass sie sich verwickeln und dadurch funktionsunfähig werden könnte.

 Vermeiden Sie, dass während des Nor-

malbetriebs unabsichtlich an der Reißleine gezogen wird. Beim Verlust der Motorleistung geht ein Großteil der Steuerfähigkeit verloren. Außerdem verliert das Boot ohne Motorleistung rasch an Fahrt. Dadurch könnten Fahrgäste und Gegenstände im Boot nach vorne geschleudert werden.

1. Pfeil

GMU27494

Motor starten

GWM01600

Vergewissern Sie sich vor dem Starten des Motors, dass das Boot sicher vertäut ist und Sie jedem Hindernis ausweichen

1. Falls der Modus Aktiviert des Yamaha Security Systems ausgewählt wurde, verwenden Sie bitte die Fernbedienung, um den Modus Deaktiviert auszuwählen. Beim Deaktivieren des Yamaha Security Systems ertönt der Piepton zweimal. Weitere Informationen finden Sie auf Seite 23.

 Falls Sie den gegenwärtig eingestellten

Modus des Yamaha Security Systems vergessen haben, können Sie die Taste Aktivieren oder Deaktivieren drücken, um das

Bedienung

HINWEIS:

Yamaha Security System zurückzustellen.

 Der Bereich zur Signalübertragung der

Fernbedienung variiert je nach Montageposition des Empfängers. Verwenden Sie die Fernbedienung bitte immer so nah wie möglich am Empfänger, um das Yamaha Security System ordnungsgemäß zu bedienen.

 Falls das Yamaha Security System nicht

ordnungsgemäß funktioniert, wiederholen Sie bitte das Aktivierungsverfahren.

2. Stellen Sie den Schalthebel auf Neutral.

4. Stellen Sie den Gashebel in die Position “ ” (Start). Schieben Sie den Gashebel nach dem Start des Motors wieder in die vollständig geschlossene Position zurück.

Die Startverhinderung bei eingelegtem Gang sorgt dafür, dass der Motor nur in der Neutral-Position angelassen werden kann.

3. Befestigen Sie während des Betriebs die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Bein. Setzen Sie anschließend die Sperrgabel am anderen Ende der Reißleine in den Motor-Stoppschalter ein.

5. Drehen Sie den Hauptschalter auf “ ” (Start).

6. Lassen Sie den Hauptschalter nach dem Starten des Motors sofort los, damit er auf “ ” (Ein) stehenbleibt. ACHTUNG:

Drehen Sie den Hauptschalter nie-

Bedienung

HINWEIS:

WARNUNG

HINWEIS:

mals auf “ ” (Start), während der Motor läuft. Lassen Sie den Startermotor nie länger als 5 Sekunden drehen. Wird der Startermotor länger als 5 Sekunden lang kontinuierlich betätigt, entleert sich die Batterie rasch und der Motor kann nicht mehr angelassen werden. Außerdem kann der Anlasser beschädigt werden. Falls der Motor nach 5 Sekunden langem Ankurbeln nicht anspringt, drehen Sie bitte den Hauptschalter auf “ ” (Ein), warten 10 Sekunden lang und kurbeln den Motor dann erneut an.

[GCM00192]

 Wenn der Motor kalt ist, muss er die

Warmlaufphase durchlaufen. Weitere Informationen finden Sie auf Seite 64.

 Wenn der Motor warm ist und sich nicht

starten lässt, öffnen Sie den Gashebel ein wenig und versuchen Sie erneut, den Motor zu starten. Falls der Motor dann noch immer nicht startet, lesen Sie bitte Seite

102.

GMU38640

Modelle mit elektrischem Anlasser und Fernbedienung

GWM01840

 Wenn die Motor-Reißleine nicht ange-

 Vermeiden Sie, dass während des Nor-

 Falls Sie den gegenwärtig eingestellten

Modus des Yamaha Security Systems vergessen haben, können Sie die Taste Aktivieren oder Deaktivieren drücken, um das Yamaha Security System zurückzustellen.

 Der Bereich zur Signalübertragung der

 Falls das Yamaha Security System nicht

ordnungsgemäß funktioniert, wiederholen Sie bitte das Aktivierungsverfahren.

2. Stellen Sie den Fernbedienungshebel auf Neutral.

Bedienung

HINWEIS:

Die Startverhinderung bei eingelegtem Gang sorgt dafür, dass der Motor nur in der Neutral-Position angelassen werden kann.

6. Lassen Sie den Hauptschalter nach dem Starten des Motors sofort los, damit er auf “ ” (Ein) stehenbleibt. ACHTUNG:

Drehen Sie den Hauptschalter niemals auf “ ” (Start), während der Motor läuft. Lassen Sie den Startermotor nie länger als 5 Sekunden drehen. Wird der Startermotor länger als 5 Sekunden lang kontinuierlich betätigt, entleert sich die Batterie rasch und der Motor kann nicht mehr angelassen werden. Außerdem kann der Anlasser beschädigt werden. Falls der Motor nach 5 Sekunden langem Ankurbeln nicht anspringt, drehen Sie bitte den Hauptschalter auf “ ” (Ein), warten 10 Sekunden lang und kurbeln den Motor dann erneut an.

[GCM00192]

4. Drehen Sie den Hauptschalter auf “ ” (Ein).

5. Drehen Sie den Hauptschalter auf “ ” (Start).

 Wenn der Motor kalt ist, muss er die

Warmlaufphase durchlaufen. Weitere Informationen finden Sie auf Seite 64.

 Wenn der Motor warm ist und sich nicht

starten lässt, öffnen Sie den Gashebel ein wenig und versuchen Sie erneut, den Motor zu starten. Falls der Motor dann noch immer nicht startet, lesen Sie bitte Seite

102.

Bedienung

ACHTUNG

ZMU05092

GMU36510

Nach dem Starten des Motors

überprüfen

GMU36523

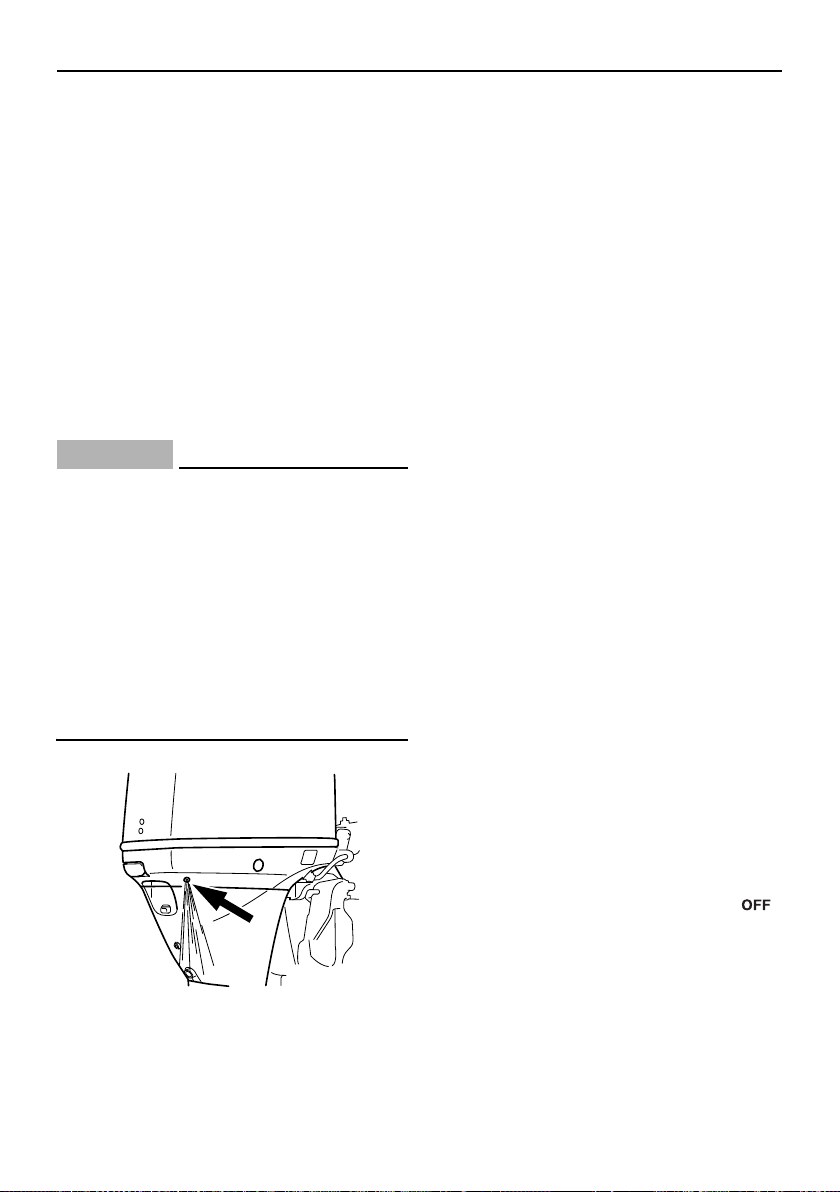

Kühlwasser

Prüfen Sie, ob das Wasser stetig aus der Kühlwasser-Führungsöffnung fließt. Ein kontinuierlicher Wasser-Durchfluss von der Führungsöffnung zeigt an, dass die Wasserpumpe Wasser durch die Kühlwasserkanäle pumpt. Wenn die Kühlwasserkanäle gefroren sind, kann es eine Weile dauern, bis das Wasser aus der Führungsöffnung zu fließen beginnt.

GCM01810

Wenn bei laufendem Motor nicht ständig Wasser aus der Führungsöffnung fließt, könnte dies zur Überhitzung und zu ernsten Schäden führen. Stoppen Sie den Motor und überprüfen Sie, ob der Kühlwassereinlass am UnterwasserteilGehäuse oder die Kühlwasser-Führungöffnung blockiert ist. Wenden Sie sich an Ihren Yamaha-Händler, wenn das Problem nicht geortet und behoben werden kann.

GMU27670

Motor-Warmlaufphase

GMU27716

Modelle zum manuellen Anlassen und mit elektrischem Anlasser

1. Nach dem Anlassen des Motors diesen 3 Minuten lang im Leerlauf warm laufen lassen. Wenn dies unterlassen wird, verkürzt sich die Lebensdauer des Motors.

2. Sicher stellen, dass nach dem Start des Motors die Leuchte Alarm für niedrigen Öldruck erlischt. ACHTUNG: Wenn die

Anzeige für niedrigen Öldruck blinkt, nachdem der Motor gestartet wurde, schalten Sie den Motor aus. Ansonsten könnten ernsthafte Motorschäden entstehen. Kontrollieren Sie den Ölstand und füllen Sie erforderlichenfalls Motoröl nach. Wenden Sie sich an Ihren Yamaha-Händler, wenn die Ursache für das Leuchten der Öldruck-Warnleuchte nicht gefunden werden kann.

GMU36531

[GCM01831]

Überprüfungen nach dem

Warmlaufen des Motors

GMU36541

Schalten

Überprüfen Sie bei festgemachtem Boot und ohne Gas zu geben, ob der Motor sich leichtgängig in den Vor- und Rückwärtsgang und wieder in die Neutralstellung schalten lässt.

GMU36980

Stopp-Schalter

 Drehen Sie den Hauptschalter auf “ ”,

oder drücken Sie die Motor-Stopptaste und prüfen Sie, dass der Motor anhält.

 Vergewissern Sie sich, dass das Entfer-

nen der Sperrgabel vom Motor-Quickstoppschalter zum Anhalten des Motors führt.

 Vergewissern Sie sich, dass der Motor

Bedienung

WARNUNG

ACHTUNG

ZMU03643

nicht gestartet werden kann, wenn die Sperrgabel vom Motor-Quickstoppschalter entfernt wurde.

GMU34530

Umschalten

GWM00180

Vergewissern Sie sich vor jedem Schalten, dass sich keine Schwimmer oder Hindernisse in der Nähe des Boots befinden.

GCM01610

Lassen Sie den Motor warmlaufen, bevor Sie ins Getrieberad schalten. In der Aufwärmphase des Motors kann die Leerlaufdrehzahl unter Umständen höher sein als normal. Eine hohe Leerlaufdrehzahl kann verhindern, dass Sie zurück in die Neutral-Position schalten. Halten Sie in diesem Fall den Motor an, schalten Sie in die Neutral-Position, starten Sie anschließend den Motor erneut und lassen Sie ihn warmlaufen.

/ Schalthebel fest vorwärts (für Vorwärtsgangrad) oder rückwärts (für Rückwärtsgang-Zahnrad) [um 35 (man kann eine Raste spüren) bei Modellen mit Fernbedienung]. Achten Sie bitte darauf zu überprüfen, ob sich der Kippsperrhebel in der Arretier-Abwärtsstellung befindet (falls damit ausgestattet), bevor Sie rückwärts fahren.

Schaltung aus der Neutral-Position

1. Ziehen Sie den NeutralverriegelungsAbzug nach oben (wenn mitgeliefert).

1. Neutralverriegelungsauslöser

2. Bewegen Sie den Fernbedienungshebel

Schaltung vom Getrieberad (vorwärts/rück-

WARNUNG

wärts) in die Neutral-Position

1. Schließen Sie den Gashebel, damit der Motor langsam in die Leerlaufdrehzahl übergeht.

2. Nachdem der Motor mit der Leerlaufdrehzahl im Getrieberad läuft, bewegen Sie den Fernbedienungshebel/Schalthebel fest in die Neutral-Position.

Bedienung

GMU31742

Anhalten des Boots

GWM01510

 Verwenden Sie die Rückwärts-Funktion

nicht, um das Boot abzubremsen oder anzuhalten, da dies dazu führen kann, dass Sie die Kontrolle verlieren, aus dem Boot fallen oder dass das Lenkrad oder andere Bootsteile beeinträchtigt werden. Dadurch erhöht sich das Risiko einer schweren Verletzung. Dies kann auch den Schaltmechanismus beschädigen.

 Schalten Sie nicht in den Rückwärts-

gang, während Sie mit Gleitgeschwindigkeit fahren. Sonst kann es zu Kontrollverlust, dem Sinken des Bootes oder einer Beschädigung des Bootes kommen.

Das Boot ist nicht mit einem separaten Bremssystem ausgerüstet. Es wird durch den Wasserwiderstand gestoppt, nachdem der Gashebel zurück in die Leerlauf-Position gestellt wurde. Der Bremsweg hängt vom Gesamtgewicht, der Wasseroberfläche und der Windrichtung ab.

Bedienung

HINWEIS:

GMU30880

Schleppen

GMU30890

Einstellung der Schleppgeschwindigkeit

Die Schleppgeschwindigkeit kann an Außenbordmotoren mit variablen U/min-Schaltern bei jedem Drücken des Schalters um etwa 50 U/min eingestellt werden.

1. “ ”-Schalter

2. “ ”-Schalter

Drücken Sie den “ ”-Schalter, um die Schleppgeschwindigkeit zu erhöhen. Drücken Sie den “ ”-Schalter, um die Schleppgeschwindigkeit abzusenken.

Ein sofortiges Ausschalten des Motors nach einem Betrieb bei hoher Drehzahl ist nicht zu empfehlen.

GMU38651

Verfahren

1. Halten Sie den Motor-Stopptaster gedrückt oder drehen Sie den Hauptschalter auf “ ” (aus).

 Die Schleppgeschwindigkeit ändert sich

bei jedem Drücken der Schalter um etwa 50 U/min.

 Falls die Schleppgeschwindigkeit einge-

stellt wurde, kehrt der Motor zur normalen Geschwindigkeit zurück, wenn der Motor gestoppt und erneut gestartet wird oder wenn die Motorgeschwindigkeit etwa 3000 U/min überschreitet.

GMU27821

Motor ausschalten

Ehe man den Motor ausschaltet, muss man ihn zuerst einige Minuten lang im Leerlauf oder bei niedriger Drehzahl abkühlen lassen.

2. Nachdem der Motor stoppt, klemmen Sie die Kraftstoffleitung ab, wenn am Außenbordmotor ein Kraftstoff-An-

Bedienung

HINWEIS:

WARNUNG

ZMU03632

ZMU07082

ZMU02301

schlussstück vorhanden ist.

3. Ziehen Sie die Entlüftungsschraube an der Verschlusskappe des Kraftstofftanks fest (falls damit ausgestattet).

heitssystems ertönt der Piepton einmal. Der Modus Verriegelt wird nur dann ausgewählt, wenn sich der Hauptschalter in der Position “ ” (aus) befindet. Weitere Informationen finden Sie auf Seite 23.

WARNUNG! Stellen Sie das Yamaha Security System nicht in den Modus Aktiviert, wenn Sie den Motor draußen auf dem Wasser ausschalten.

[GWM02150]

Der Motor kann auch gestoppt werden, indem die Reißleine gezogen und die Sperrgabel vom Motor-Quickstoppschalter entfernt wird. Drehen Sie anschließend den Hauptschalter auf “ ” (aus).

GMU27862

Außenbordmotor trimmen

GWM00740

Ein in Bezug auf die Betriebsbedingungen übermäßiges Trimmen (Auf- oder Abtrimmen) kann eine Instabilität des Bootes verursachen und das Steuern des Bootes schwieriger gestalten. Dadurch erhöht sich die Unfallgefahr. Wird das Boot instabil oder schwer zu steuern, müssen Sie die Geschwindigkeit verringern und/oder den Trimmwinkel anpassen.

4. Entfernen Sie den Schlüssel, falls das Boot unbeaufsichtigt gelassen wird.

5. Wenn Sie Ihr Boot verlassen, stellen Sie bitte den Modus Verriegelt des Yamaha Security System ein, indem Sie die Taste Verriegeln auf der Fernbedienung drücken. Beim Verriegeln des Sicher-

Der Trimmwinkel des Außenbordmotors hilft beim Bestimmen der Position des Bugs im Wasser. Der richtige Trimmwinkel trägt dazu bei, die Leistung zu verbessern und Kraftstoff einzusparen, während gleichzeitig die Beanspruchung des Motors verringert wird. Der richtige Trimmwinkel hängt von der Kombination von Boot, Motor und Propeller ab. Der richtige Trimmwinkel wird auch von veränderlichen Faktoren wie dem Ladegewicht, den Wasserbedingungen und der

Bedienung

WARNUNG

ZMU03633

ZMU03634

Fahrgeschwindigkeit beeinflusst.

1. Trimm-Betriebswinkel

GMU27888

Einstellen des Trimmwinkels (PTT)

GWM00753

Steuerfähigkeit bewirken.

 Verwenden Sie den PTT-Schalter, wenn

er an der Motorwanne angebracht ist, nur bei abgestelltem Motor und bei völlig still liegendem Boot. Stellen Sie den Trimmwinkel nicht mit diesem Schalter ein, während sich das Boot bewegt.

Stellen Sie den Trimmwinkel des Außenbordmotors mit dem PTT-Schalter ein.

1. PTT-Schalter

 Vergewissern Sie sich, dass sich nie-

mand im Betriebsbereich des Außenbordmotors befindet, wenn der Trimmwinkel eingestellt wird. Körperteile könnten beim Drehen oder Kippen des Motors zwischen diesen und die Klemmhalterung gelangen bzw. eingequetscht werden.

 Seien Sie vorsichtig, wenn Sie eine

Trimmung zum ersten Mal ausprobieren. Erhöhen Sie die Geschwindigkeit allmählich und achten Sie dabei auf Anzeichen von Instabilität oder auf Probleme mit der Steuerung. Ein falscher Trimmwinkel kann den Verlust der

1. PTT-Schalter

Bedienung

WARNUNG

ZMU03636

1. PTT-Schalter

Um den Bug zu heben (Austrimmen), drücken Sie den Schalter “ ” (Oben). Um den Bug zu senken (Eintrimmen), drücken Sie den Schalter “ ” (Unten). Führen Sie Testläufe mit verschiedenen Neigungswinkeln durch, um die Position zu bestimmen, die für Ihr Boot und die Betriebsbedingungen am besten geeignet ist.

GMU27892

Einstellen des Trimmwinkels an Modellen mit Ankipphilfe

GWM00491

 Motor vor dem Einstellen des Trimm-

winkels abstellen.

 Vergewissern Sie sich, dass sich nie-

mand in der Nähe des Außenbordmotors befindet, wenn der Trimmwinkel eingestellt wird; außerdem ist darauf zu achten, dass keine Körperteile zwischen der Antriebseinheit und der Klemmhalterung eingeklemmt werden.

 Seien Sie vorsichtig, wenn Sie eine

Trimmung zum ersten Mal ausprobieren. Erhöhen Sie die Geschwindigkeit allmählich und achten Sie dabei auf Anzeichen von Instabilität oder auf Probleme mit der Steuerung. Ein falscher

Trimmwinkel kann den Verlust der Steuerfähigkeit bewirken.

1. Stoppen Sie den Motor.

2. Stellen Sie den Kippsperrhebel in die Freigabestellung.

3. Greifen Sie mit einer Hand auf die Rückseite der Motorhaube und kippen Sie den Motor in den gewünschten Winkel.

4. Stellen Sie den Kippsperrhebel zurück in die Arretierstellung, um den Motor zu arretieren.

Kippen Sie den Motor nach oben, um den Bug anzuheben (“Austrimmen”). Kippen Sie den Motor nach unten, um den Bug zu senken (“Eintrimmen”). Führen Sie mit jeweils verschiedenen Trimmwinkeleinstellungen Probefahrten durch, um die für Ihr Boot und die Betriebsbedingungen am besten geeignete Position zu bestimmen.

GMU27912

Einstellung der Bootstrimmung

Wenn das Boot mit Gleitgeschwindigkeit fährt, bewirkt eine Bug-nach-oben-Lage, dass der Wasserwiderstand geringer, die Stabilität größer und die Wirkleistung verbessert wird. Das trifft im Allgemeinen zu, wenn die Kiellinie des Boots um ca. 3 bis 5 Grad angehoben ist. Mit dem Bug-nachoben könnte das Boot eine größere Tendenz haben, nach der einen oder anderen Seite

Bedienung

HINWEIS:

WARNUNG

zu steuern. Diese Neigung ist beim Steuern auszugleichen. Wenn der Bug des Boots unten ist, kann man leichter aus dem Stand bis zur Gleitgeschwindigkeit beschleunigen.

Bug-nach-oben

Übermäßiges Austrimmen bewirkt, dass der Bug des Boots zu hoch im Wasser liegt. Leistung und Wirtschaftlichkeit erleiden Einbußen, weil der Rumpf des Boots das Wasser drückt und ein höherer Luftwiderstand gegeben ist. Übermäßiges Austrimmen kann dazu führen, dass der Propeller ventiliert, was die Leistung zudem reduziert, und das Boot könnte “stampfen” (auf dem Wasser hüpfen), wodurch der Bootsfahrer und die Passagiere über Bord gehen könnten.

trieb mit übermäßigem Eintrimmen büßt das Boot außerdem bei höheren Geschwindigkeiten an Stabilität ein. Der wesentlich erhöhte Widerstand am Bug erhöht die Gefahr der “Bugsteuerung” und macht die Bedienung schwierig und gefährlich.

Je nach Bootstyp hat der Trimmwinkel des Außenbordmotors nur wenig Einfluss auf die Trimmung des Bootes bei der Bedienung.

GMU27935

Nach oben und unten kippen

Wenn der Motor für einige Zeit gestoppt wird oder wenn das Boot im flachem Gewässer festgemacht ist, sollte der Außenbordmotor nach oben gekippt werden, um den Propeller und das Unterwasserteil-Gehäuse vor Beschädigung aufgrund eines Zusammenstoßes mit einem Hindernis zu schützen und um die Salzkorrosion zu reduzieren.

GWM00222

Bug-nach-unten

Durch zu großes Eintrimmen “pflügt” das Boot durch das Wasser, vermindert die Kraftstoff-Ersparnis und macht es schwierig, die Geschwindigkeit zu erhöhen. Beim Be-

Stellen Sie sicher, dass sich niemand in der Nähe des Außenbordmotors befindet, wenn Sie diesen auf- oder abkippen. Andernfalls könnten Körperteile zwischen dem Außenbordmotor und der Klemmhalterung eingequetscht werden.

GWM00250

Auslaufender Kraftstoff stellt eine Feuer-

gefahr dar. Befindet sich ein Kraftstoff-

ACHTUNG

ZMU03087

ZMU03636

anschlussstück am Außenbordmotor, lösen Sie bitte die Kraftstoffleitung oder schließen Sie den Kraftstoffhahn, wenn der Außenbordmotor länger als nur ein paar Minuten lang angekippt wird. Anderenfalls könnte Kraftstoff auslaufen.

GCM00241

Bedienung

 Stoppen Sie den Motor vor dem Ankip-

pen des Außenbordmotors, indem Sie das Verfahren auf Seite 67 befolgen. Kippen Sie den Außenbordmotor nie bei laufendem Motor an. Dadurch könnten schwere Schäden durch Überhitzung entstehen.

 Kippen Sie den Motor nicht mit der Ru-

derpinne (falls damit ausgestattet) an, denn dadurch könnte sie abbrechen.

GMU27999

Verfahren, um nach oben zu kippen (Modelle mit Ankipphilfe)

1. Stellen Sie den Fernbedienungshebel/Schalthebel in die Neutral-Position.

2. Stellen Sie den Kippsperrhebel in die Freigabestellung.

3. Halten Sie mit einer Hand auf die Rückseite der Motorhaube, kippen Sie den Motor nach oben und drehen Sie den Ankipp-Arretierungshebel zu sich oder den Ankipp-Arretierungsknopf in die Klemmhalterung. Stellen Sie dann den Ankipp-Arretierungshebel zurück in die Arretierstellung, um den Außenbordmotor zu arretieren. ACHTUNG: Ankipp-

Arretierungshebel bzw. -knopf nicht beim Anhängertransport des Bootes benutzen. Der Außenbordmotor könnte sich von der Arretierung losrütteln und herabfallen. Wenn der Motor nicht in der normalen Fahrbetriebsposition befördert werden kann, muss man eine zusätzliche Arretierung zum Sichern in der Ankippposition verwenden. Lesen Sie

Bedienung

ZMU03637

ZMU03196

ZMU03639

hinsichtlich weiterer Informationen auf Seite 79.

GMU32724

Verfahren, um nach oben zu kippen (PTT-Modelle)

1. Stellen Sie den Fernbedienungshebel / Schalthebel in die Neutral-Position.

[GCM01641]

2. Drücken Sie den PTT-Schalter “ ” (Hoch), bis der Außenbordmotor vollständig nach oben gekippt ist.

3. Ziehen Sie den Ankipp-Arretierungshebel in Ihre Richtung, um den Motor zu stützen. WARNUNG! Nachdem Sie

den Außenbordmotor gekippt haben, stellen Sie sicher, dass dieser mit dem Ankipp-Arretierungsknopf oder dem Ankipp-Arretierungshebel gesichert wird. Anderenfalls könnte der Außenbordmotor plötzlich abfallen, wenn der Öldruck in der PTT-Einheit oder der PT-Einheit zurückgeht.

[GWM00262] ACHTUNG: Ankipp-Arretie-

ZMU03640

ZMU03642

ZMU03644

ZMU03643

rungshebel bzw. -knopf nicht beim Anhängertransport des Bootes benutzen. Der Außenbordmotor könnte sich von der Arretierung losrütteln und herabfallen. Wenn der Motor nicht in der normalen Fahrbetriebsposition befördert werden kann, muss man eine zusätzliche Arretierung zum Sichern in der Ankippposition verwenden. Lesen Sie hinsichtlich weiterer Informationen auf Seite 79.

[GCM01641]

Bedienung

2. Halten Sie mit einer Hand die Rückseite der Motorhaube, kippen Sie den Motor etwas nach oben und ziehen Sie den Ankipp-Arretierungsknopf heraus, oder schieben Sie den Ankipp-Arretierungshebel wieder zurück.

4. Modelle, die mit einer Trimmstange ausgestattet sind: Nachdem der Außenbordmotor mit dem AnkippArretierungshebel arretiert ist, drücken Sie den PTT-Schalter nach “ ” (Herab), um die Trimmstange zurück zu ziehen. ACHTUNG: Achten Sie darauf,

dass die Trimmstange vollständig eingezogen ist, wenn das Boot festgemacht ist. Dadurch werden die Stangen vor Algen- und Muschelbewuchs sowie Korrosion geschützt, die den PTT-Mechanismus beschädigen könnten.

GMU34480

[GCM00252]

Vorgehensweise, um nach unten zu kippen (Modelle mit Ankipphilfe)

1. Geben Sie den Kippsperrhebel frei.

3. Kippen Sie den Außenbordmotor langsam nach unten.

4. Stellen Sie den Kippsperrhebel in die Arretierstellung.

Bedienung

WARNUNG

ACHTUNG

ZMU03644

ZMU01936

ZMU03645

GMU33121

Verfahren, um nach unten zu kippen (PTT-Modelle)

1. Drücken Sie den PTT-Schalter “ ” (Hoch), bis der Außenbordmotor von der Ankippstange unterstützt wird und der Ankipp-Arretierungshebel frei wird.

2. Geben Sie den Ankipp-Arretierungshebel frei.

3. Drücken Sie den PTT-Schalter “ ” (Herab), um den Außenbordmotor in die gewünschte Position abzulassen.

GMU28062

Flachwasser

GMU28081

Modelle mit Ankipphilfe

Zum Fahren in flachem Wasser kann der Außenbordmotor teilweise angekippt werden.

GWM00271

 Boot mit möglichst geringer Geschwin-

digkeit fahren, wenn man das Flachwasserfahrsystem benutzt.

 Seien Sie bei Rückwärtsfahrt beson-

ders vorsichtig. Eine zu starke Rückwärtskraft kann bewirken, dass sich der Außenbordmotor mit entsprechend erhöhter Unfall- und Verletzungsgefahr aus dem Wasser hebt.

GCM00260

Kippen Sie den Außenbordmotor nicht so weit an, dass sich der Kühlwassereinlass

über der Wasseroberfläche befindet,

ACHTUNG

ZMU03646

ZMU03087

ZMU03647

ZMU03648

wenn Sie auf Flachwasser-Fahrbetrieb schalten. Anderenfalls könnten schwere Schäden durch Überhitzung entstehen.

GMU28175

Vorgehensweise bei Modellen mit Ankipphilfe

1. Stellen Sie den Fernbedienungshebel / Schalthebel in die Neutral-Position.

Bedienung

3. Kippen Sie den Außenbordmotor etwas nach oben in die gewünschte Position und schieben Sie den Kippsperrhebel nach unten in die Arretierstellung.

4. Um den Außenbordmotor in seine normale Betriebsposition zurückzukippen, ziehen Sie den Kippsperrhebel nach oben in die Freigabeposition und kippen den Außenbordmotor langsam nach unten.

5. Drücken Sie den Kippsperrhebel nach unten in die Arretierstellung.

2. Ziehen Sie den Kippsperrhebel nach oben in die Freigabeposition.

GMU32851

PTT-Modelle

Zum Fahren in flachem Wasser kann der Außenbordmotor teilweise angekippt werden.

GCM00260

Kippen Sie den Außenbordmotor nicht so weit an, dass sich der Kühlwassereinlass über der Wasseroberfläche befindet,

Bedienung

ZMU01935

ZMU03650

wenn Sie auf Flachwasser-Fahrbetrieb schalten. Anderenfalls könnten schwere Schäden durch Überhitzung entstehen.

GMU32913

Verfahren für PTT-Modelle

1. Stellen Sie den Fernbedienungshebel/Schalthebel in die Neutral-Position.

2. Kippen Sie den Außenbordmotor unter Verwendung des PTT-Schalters leicht nach oben in die gewünschte Position.

WARNUNG! Die Benutzung des PTTSchalters an der Motorwanne, während das Boot in Bewegung ist oder der Motor läuft, kann die Gefahr erhöhen, über Bord zu gehen, und den Fahrer ablenken, wodurch das Risiko eines Zusammenstoßes mit einem anderen Boot oder einem Hindernis erhöht wird.

[GWM01850]

3. Um den Außenbordmotor wieder in seine normale Fahrposition zu bringen, drücken Sie den PTT-Schalter und kippen den Außenbordmotor langsam nach unten.

GMU35391

Bootfahren unter anderen

Bedingungen

Bootfahren in Salzwasser

Spülen Sie die Kühlwasserkanäle nach dem Betrieb in Salzwasser mit Süßwasser, damit

sie nicht verstopfen. Spülen Sie auch die Außenseite des Außenbordmotors mit frischem Wasser ab.

Fahren in schlammigem, trübem oder säurehaltigem Wasser

Gewässer in einigen Gegenden können säure- oder sedimenthaltig sein, wie beispielsweise schlammiges oder trübes (dunkles) Gewässer. Spülen Sie die Kühlkanäle nach dem Betrieb in solchem Wasser mit frischem Wasser ab, damit keine Korrosion entsteht. Spülen Sie auch die Außenseite des Außenbordmotors mit frischem Wasser ab.

Bedienung

Wartung

WARNUNG

ACHTUNG

ZMU03659

GMU2822A

Transport und Lagerung des

Außenbordmotors

GWM02620

 GEBEN SIE ACHT, wenn Sie den Kraft-

stofftank in einem Boot oder in einem Auto transportieren.

 Füllen Sie den Kraftstoffbehälter NICHT

bis zu seiner vollen Kapazität auf. Benzin dehnt sich beim Erwärmen erheblich aus und kann überhöhten Druck im Kraftstoffbehälter bewirken. Dadurch könnte Kraftstoff mit entsprechender Feuergefahr auslaufen.

 Auslaufender Kraftstoff stellt eine Feu-

ergefahr dar. Trennen Sie beim Transport und bei der Lagerung des Außenbordmotors die Kraftstoffleitung vom Außenbordmotor ab, um das Auslaufen von Kraftstoff zu verhindern.

 Begeben Sie sich nie unter den Außen-

bordmotor, wenn er angekippt ist. Wenn der Außenbordmotor ungewollt herabfällt, besteht die Gefahr schwerer Verletzungen.

 Ankipp-Arretierungshebel bzw. -knopf

nicht beim Anhängertransport des Bootes benutzen. Der Außenbordmotor könnte sich von der Arretierung losrütteln und herabfallen. Wenn der Außenbordmotor nicht in der normalen Fahrbetriebsposition befördert werden kann, muss eine zusätzliche Arretierung zum Sichern in der Ankippposition verwendet werden.

GCM02440

dorbener Kraftstoff kann die Kraftstoffleitung verstopfen und zu Startschwierigkeiten oder Fehlfunktionen führen.

Befolgen Sie die unten aufgeführten Verfahrensschritte, wenn Sie den Außenbordmotor lagern oder transportieren.

 Trennen Sie die Kraftstoffleitung vom Au-

ßenbordmotor ab.

 Ziehen Sie die Verschlusskappe des Kraft-

stofftanks und ihre Entlüftungsschraube sicher fest.

 Wenn der Außenbordmotor über längere

Zeit gekippt wird, weil das Boot festliegt oder transportiert wird, trennen Sie die Kraftstoffleitung vom Außenbordmotor ab. Ziehen Sie die Verschlusskappe des Kraftstofftanks und ihre Entlüftungsschraube

sicher fest. Der Außenbordmotor sollte in seiner normalen Betriebsstellung auf einem Anhänger transportiert und so gelagert werden. Falls der Abstand zur Straße in dieser Position unzureichend sein sollte, befördern Sie den Außenbordmotor in der angekippten Stellung und benutzen Sie eine Motorstütze, wie beispielsweise eine Spiegelschutzstange. Weitere Auskunft erteilt Ihnen gerne Ihr Yamaha-Händler.

Wenn der Außenbordmotor für längere Zeit gelagert wird, muss der Kraftstoff aus dem Tank abgelassen werden. Ver-

Wartung

ACHTUNG

GMU28290

Lagerung des Außenbordmotors

Wenn Ihr Yamaha-Außenbordmotor über einen längeren Zeitraum (2 Monate oder mehr) gelagert werden soll, sind verschiedene wichtige Maßnahmen zu beachten, um erheblichen Schaden abzuwenden. Es ist ratsam, den Service an Ihrem Außenbordmotor vor der Einlagerung von einem zugelassenen Yamaha-Händler durchführen zu lassen. Sie als Eigentümer können jedoch mit minimalem Aufwand das folgende Verfahren durchführen:

GCM00600

 Um Probleme zu vermeiden, die durch

das Eindringen von Öl aus der Ölwanne in den Zylinder verursacht werden können, müssen Sie den Außenbordmotor beim Transport und bei der Lagerung in der abgebildeten Stellung halten. Wird der Außenbordmotor auf der Seite (nicht aufrecht) befördert oder gelagert, müssen Sie ihn nach dem Ablassen des Motoröls auf ein Polster stellen.

 Platzieren Sie den Außenbordmotor

nicht auf seiner Seite, bevor das Kühlwasser vollständig abgelassen wurde; ansonsten könnte durch die Auspufföffnung Wasser in den Zylinder gelangen und Motorprobleme verursachen.

 Platzieren Sie den Außenbordmotor an

einem trockenen, gut gelüfteten und vor direktem Sonnenlicht geschützten Ort.

 Lassen Sie verbleibendes Benzin aus

dem Blasenabscheider ab. Benzin, das Sie über einen längeren Zeitraum im Blasenabscheider belassen, spaltet sich auf und könnte die Kraftstoffleitung beschädigen.

GMU28305

Verfahren

GMU41480

Durchspülen mit dem Spülaufsatz

GCM02130

Lassen Sie den Motor nicht ohne die Versorgung mit Kühlwasser laufen. Dadurch könnte entweder die Wasserpumpe oder der Motor durch Überhitzung beschädigt werden.

Das Ausspülen des Kühlsystems ist von wesentlicher Bedeutung, um zu verhindern, dass das Kühlsystem durch Salz, Sand oder Schmutz verstopft wird. Zudem ist das Besprühen/Schmieren des Motors zwingend erforderlich, um übermäßigen Motorschäden durch Rost vorzubeugen. Führen Sie das Ausspülen und Sprühen gleichzeitig durch.

1. Waschen Sie das Gehäuse des Außen-

bordmotors mit Frischwasser ab. ACH-

TUNG: Sprühen Sie kein Wasser in den Lufteinlass.

mationen finden Sie auf Seite 84.

2. Trennen Sie die Kraftstoffleitung vom

Außenbordmotor ab.

3. Entfernen Sie die Motorhaube, die

Schwungradabdeckung und den Propeller. Weitere Einzelheiten finden Sie auf Seite 95.

4. Bauen Sie den Spülaufsatz am Kühl-

wasser-Einlass an. ACHTUNG: Lassen

Sie den Motor nicht ohne die Versorgung mit Kühlwasser laufen. Dadurch könnte entweder die Wasserpumpe oder der Motor durch Überhitzung beschädigt werden. Bevor Sie den Motor starten, stellen Sie sicher, dass die Kühlwasserkanäle mit Wasser versorgt werden. Vermeiden, den Außenbordmotor mit hoher

[GCM01840] Weitere Infor-

Wartung

HINWEIS:

ZMU07083

ZMU07114

Drehzahl laufen zu lassen, während der Spülaufsatz angebracht ist, weil sonst die Gefahr einer Überhitzung gegeben ist.

1. Spülaufsatz

 Ein Spülaufsatz ist bei Ihrem Yamaha-

Händler erhältlich.

 Bei Verwendung des Spülaufsatzes aus-

reichenden Wasserdruck und ständigen Wasserdurchfluss beibehalten.

5. Lassen Sie den Motor ein paar Minuten in Neutral-Position mit erhöhter Leerlaufdrehzahl laufen. WARNUNG! Beim

Anlassen oder im Betrieb dürfen keine elektrischen Teile berührt oder entfernt werden. Bei laufendem Motor dürfen Hände, Haar und Kleidung nicht in die Nähe des Schwungrads und anderer drehender Teile geraten.

[GWM00091]

Falls das Überhitzungsalarm-Warnsystem aktiviert ist, schalten Sie den Motor ab und wenden Sie sich an Ihren Yamaha-Händler.

6. Sprühen Sie kurz bevor Sie den Motor abstellen rasch “Sprühöl” auf den Schalldämpfer. Wird dies ordnungsgemäß vorgenommen, bleibt der Motor nahezu stehen.

[GCM02000]

Wenn kein “Sprühöl” zur Verfügung steht, entfernen Sie die Zündkerze(n). Gießen Sie einen Teelöffel sauberes Motoröl in jeden Zylinder. Kurbeln Sie einige Male manuell durch. Setzen Sie die Zündkerze(n) wieder ein.

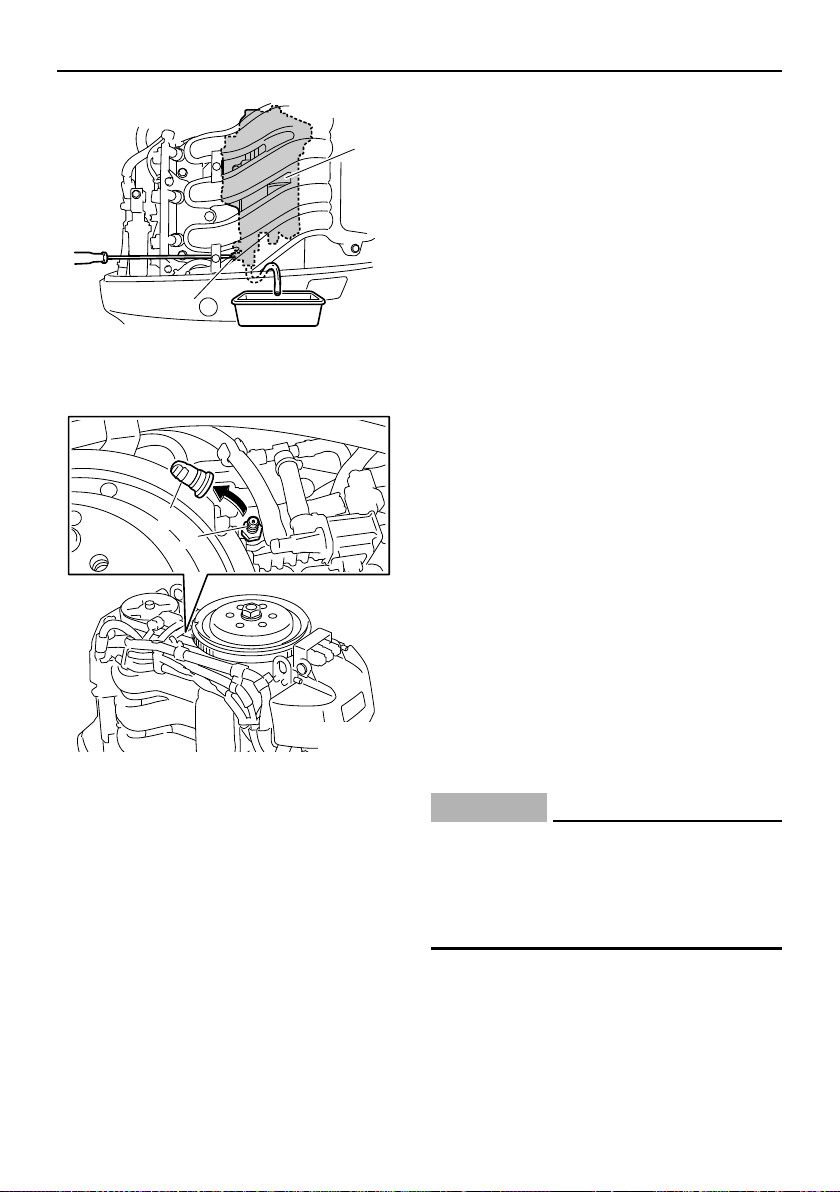

7. Lassen Sie das verbliebene Benzin im Blasenabscheider in einen Behälter ab. Lösen Sie die Ablassschraube und entfernen Sie den Verschlussstopfen. Drücken Sie das Luftventil mit einem Schraubendreher hinein, um Luft in die Schwimmerkammer zu lassen, damit das Benzin reibungslos abfließen kann. Ziehen Sie dann die Ablassschraube wieder fest.

HINWEIS:

ACHTUNG

1. Blasenabscheider

ZMU07085

ZMU07086

2. Ablassschraube

1. Choke-Verbindungsstange

2. Verschlussstopfen/Verschlusskappe

Wartung

GMU28402

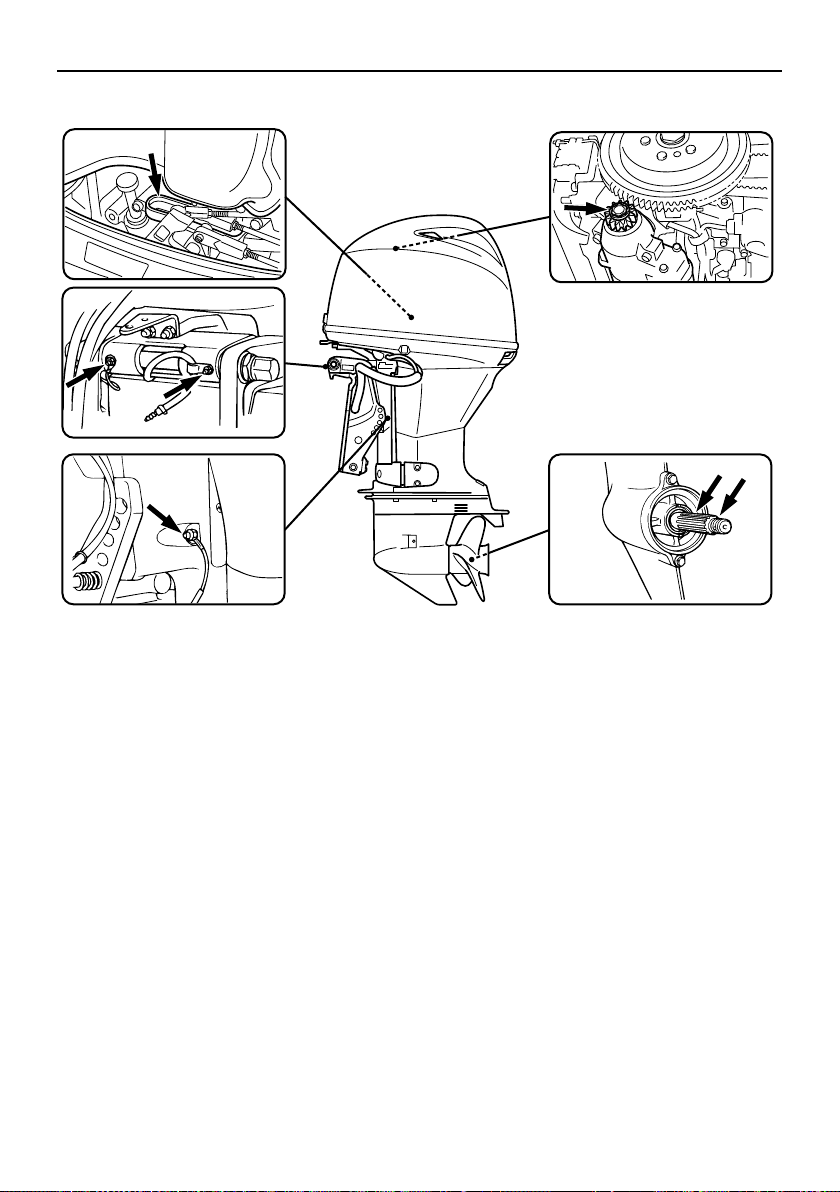

Schmierung

1. Setzen Sie die Zündkerze(n) ein und ziehen Sie sie mit dem vorgeschriebenen Drehmoment fest. Informationen über die Installation der Zündkerzen finden Sie auf Seite 90.

2. Getriebeölwechsel. Weitere Informationen finden Sie auf Seite 96. Überprüfen Sie das Öl auf Vorhandensein von Wasser, was auf eine defekte Dichtung schließen lässt. Die Dichtungen sollten von einem zugelassenen YamahaHändler vor der Inbetriebnahme ausgewechselt werden.

3. Alle Schmiergegenstände schmieren. Weitere Einzelheiten finden Sie auf Seite 89.

Wenn Sie den Motor längere Zeit lagern, wird empfohlen, ihn mit Öl einzusprühen. Wenden Sie sich an Ihren Yamaha-Händler, um Informationen über das Sprühöl und das Verfahren, wie es an Ihrem Motor eingesetzt wird, zu bekommen.

GMU28445

Spülen der Motoreinheit

Dieser Vorgang ist unmittelbar nach dem Betrieb für gründliches Spülen durchzuführen.

GCM01530

8. Entfernen Sie den Spülaufsatz.

9. Lassen Sie das Kühlwasser vollständig aus dem Motor ab. Reinigen Sie das Gehäuse sorgfältig.

10. Setzen Sie Schwungradabdeckung, den Propeller und die Motorhaube auf.

11. Legen Sie den Kraftstofftank an einer trockenen, gut gelüfteten und vor direktem Sonnenlicht geschützten Stelle ab.

Führen Sie diese Arbeiten nicht bei laufendem Motor aus. Die Wasserpumpe könnte beschädigt werden und dadurch schwere Schäden durch Überhitzung entstehen.

1. Schrauben Sie nach dem Abschalten des Motors das Gartenschlauch-Verbindungsstück von dem Anschlussstück an der Motorwanne ab.

Wartung

ZMU05096

ZMU07087

1. Passe

2. Gartenschlauch-Adapter

3. Gartenschlauch-Verbindungsstück

1. Passe

2. Gartenschlauch-Adapter

3. Gartenschlauch-Verbindungsstück

2. Schrauben Sie den Schlauchadapter auf einen an die Frischwasser-Zufuhr angeschlossenen Gartenschlauch und verbinden Sie ihn anschließend mit dem Gartenschlauch-Verbindungsstück.

3. Drehen Sie bei abgestelltem Motor wird den Wasserhahn auf und lassen Sie das Wasser etwa 15 Minuten lang durch die Kühlwasserkanäle strömen. Drehen Sie das Wasser ab und trennen Sie den Gartenschlauch-Adapter vom Gartenschlauch-Verbindungsstück ab.

4. Bringen Sie das Gartenschlauch-Verbindungsstück wieder am Anschluss an der Motorwanne an. Ziehen Sie das Verbindungsstück sicher fest. ACHTUNG:

Gartenschlauch-Verbindungsstück

Wartung

HINWEIS:

WARNUNG

ZMU02550

nicht lose am Zubehörteil der Motorwanne belassen oder den Schlauch im Normalbetrieb lose hängen lassen. Dann leckt Wasser aus dem Verbindungsstück statt den Motor zu kühlen, was eine erhebliche Überhitzung verursachen kann. Vergewissern Sie sich, dass das Verbindungsstück nach dem Spülen des Motors sicher am Anschluss festgezogen ist.

 Spült man den Motor, während das Boot

[GCM00541]

sich im Wasser befindet, wird das Ergebnis besser, wenn der Außenbordmotor angekippt wird, bis er vollständig aus dem Wasser heraus ragt.

 Anleitungen zum Spülen des Kühlsystems

finden Sie auf Seite 79.

GMU28452

Reinigung des Außenbordmotors

Waschen Sie nach der Verwendung das Äußere des Außenbordmotors mit Süßwasser ab. Spülen Sie das Kühlsystem mit Frischwasser aus.

GMU28461

Überprüfen der lackierten Oberfläche des Außenbordmotors

Überprüfen Sie den Außenbordmotor auf Kratzer, Kerben oder abblätternden Lack. Beschädigte Lackstellen sind korrosionsge-

fährdet. Erforderlichenfalls sind die betreffenden Stellen zu säubern und zu lackieren. Ausbesserungslack ist bei Ihrem YamahaHändler erhältlich.

GMU2847C

Regelmäßige Wartung

GWM01871

Für diese Arbeitsschritte sind handwerkliches Geschick, Werkzeuge und Ersatzteile notwendig. Lassen Sie die Arbeiten von einem Yamaha-Händler oder einem anderen qualifizierten Mechaniker ausführen, wenn Sie nicht selbst über die erforderlichen Fähigkeiten, Werkzeuge oder Ersatzteile verfügen. Dafür ist es notwendig, den Motor auseinander zu bauen und gefährliche Teile freizulegen. Um die Verletzungsgefahr durch bewegliche, heiße oder stromführende Teile zu begrenzen:

 Schalten Sie bei der Wartung den Motor

aus und behalten Sie die Schlüssel und die Motor-Reißleine bei sich, wenn nichts anderes angegeben ist.

 Die PTT-Schalter können auch dann be-

dient werden, wenn die Zündung ausgeschaltet ist. Achten Sie darauf, dass Personen nicht in die Nähe der Schalter gelangen, wenn am Motor gearbeitet wird. Wenn der Motor angekippt ist, begeben Sie sich nicht darunter oder zwischen ihn und die Klemmhalterung. Beachten Sie, dass sich keine Person in diesem Bereich befindet, bevor der PTT-Mechanismus bedient wird.

 Lassen Sie den Motor vor der Arbeit mit

heißen Teilen oder Flüssigkeiten abkühlen.

 Bauen Sie den Motor vor einer Inbe-

triebnahme immer wieder vollständig

Wartung

zusammen.

GMU28511

Ersatzteile

Wenn Ersatzteile erforderlich werden, sollte man ausschließlich Yamaha-Originalteile oder Teile verwenden, die das gleiche Design haben und von gleicher Qualität sind. Jedes Teil einer geringeren Qualität könnte ausfallen, und der dann eintretende Verlust der Kontrolle über das Boot könnte den Benutzer und die Fahrgäste gefährden. Yamaha-Originalteile und -zubehör sind bei Ihrem Yamaha-Händler erhältlich.

GMU34151

Strenge Betriebsbedingungen

Strenge Betriebsbedingungen enthalten eine oder mehrere der folgenden Betriebsarten auf einer regulären Grundlage:

 Konstanter Betrieb oder nahezu maximale

Motorgeschwindigkeit (U/min) für viele Stunden

 Konstanter Betrieb bei niedriger Ge-

schwindigkeit (U/min) für viele Stunden

 Betrieb ohne ausreichende Warmlauf-/Ab-

kühlphase für den Motor

 Häufig schnelle Beschleunigung und

schnelles Abbremsen der Geschwindigkeit

 Häufiges Umschalten  Häufiges Starten und Stoppen des Motors/

der Motoren

 Der Betrieb fluktuiert oft zwischen leichten

und schweren Cargo-Ladungen Die Bedienung von Außenbordmotoren unter einer der oben genannten Bedingungen erfordern häufigere Wartung. Yamaha empfiehlt, diesen Service zweimal öfter durchzuführen als im Wartungsplan festgelegt. Wenn beispielsweise ein spezieller Service alle 50 Stunden durchgeführt werden soll, führen Sie diesen Service alle 25 Stunden

durch. Dies trägt dazu bei, dass die Motorkomponenten nicht so schnell verschleißen.

Wartung

HINWEIS:

GMU34446

Wartungsplan 1

 Beachten Sie die Erklärungen jeder vom Eigentümer durchzuführenden Maßnahme in den

Abschnitten in diesem Kapitel.

 Der Wartungszyklus auf diesen Tabellen setzt eine Verwendung von 100 Stunden pro Jahr

und ein regelmäßiges Spülen der Kühlwasserkanäle voraus. Die Häufigkeit der Wartung

sollte entsprechend angepasst werden, wenn der Motor unter schwierigen Bedingungen,

wie z.B. bei ausgedehntem Schleppen, verwendet wird.

 Montage- und Reparaturarbeiten werden u.U. nötig, je nachdem wie die Wartungskontrolle

ausfällt.

 Dehnbare Teile oder Verschleißteile sowie Schmierstoffe verlieren im Laufe der Zeit und

durch normalen Gebrauch an Wirksamkeit, unabhängig von der gewährten Garantiedauer.

 Beim Betrieb in Salzwasser, schlammigem, trübem (unklarem), säurehaltigem Gewässer

sollte der Motor nach jedem Einsatz mit sauberem Wasser gesäubert werden. Das “ ” Symbol kennzeichnet die Überprüfungen, die Sie selbst durchführen können. Das “ ” Symbol kennzeichnet Arbeiten, die von Ihrem Yamaha-Händler durchgeführt werden.

Einzelheit Maßnahmen

Anode(n) (extern)

Anode(n) (Zylinderkopf, ThermostatAbdeckung)

Anoden (Auspuffdeckel, KühlwasserkanalAbdeckung, Gleichrichter-Regler-Abdeckung)

Batterie (BatteriesäureLevel, Pol)

Kühlwasserleckage

Haubenverriegelungshebel

Motorstartbedinungen/Geräusche

Inspektion oder Ersetzen (bei Bedarf)

Austausch

Inspektion

Füllen, Laden, oder Ersetzen falls erforderlich

Inspektion oder Ersetzen (bei Bedarf)

Inspektion

Anfäng-

lich

20 Stun-

den (3

Monate)

100 Stun-

den (1

Jahr)

Alle

300 Stun-

den (3

Jahre)

500 Stun-

den (5 Jahre)

Wartung

Einzelheit Maßnahmen

Motor-Leerlaufdrehzahl/Geräusche

Motoröl Austausch Motorölfilter (Kartu-

sche) Kraftstofffilter (kann

auseinander genommen werden)

Kraftstoffleitung (Hoher Druck)

Kraftstoffleitung (Niedriger Druck)

Kraftstoffpumpe

Kraftstoff-/MotorölLeckage

Getriebeöl Austausch

Schmierstellen Schmieren Impeller/Wasserpum-

pen-Gehäuse Impeller/Wasserpum-

pen-Gehäuse PTT-Einheit Inspektion Propeller/Propellermut-

ter/Sicherungssplint

Schaltverbindung / Schaltkabel

Zündkerze(n)

Zündkerzenstecker/Zündkerzenkabel

Wasser des Kühlwasser-Kontrollstrahls

Inspektion

Ersetzen

Inspektion oder Ersetzen (bei Bedarf)

Inspektion

Inspektion oder Ersetzen falls erforderlich

Inspektion

Inspektion oder Ersetzen falls erforderlich

Inspektion

Inspektion oder Ersetzen (bei Bedarf)

Austausch

Inspektion oder Ersetzen falls erforderlich

Inspektion, Einstellung oder Austausch (bei Bedarf)

Inspektion oder Ersetzen (bei Bedarf)

Inspektion oder Ersetzen falls erforderlich

Inspektion

Anfäng-

lich

20 Stun-

den (3

Monate)

100 Stun-

den (1

Jahr)

Alle

300 Stun-

den (3

Jahre)

500 Stun-

den (5 Jahre)

Wartung

Einzelheit Maßnahmen

Gashebel-Verbindung/Gaskabel/DrosselklappenAnsprechpunkt

Thermostat

Steuerriemen

Ventilspiel

Kühlwasser-Einlass Inspektion Hauptschalter/Stopp-

schalter/Chokeschalter Kabelbaum-

Anschlüsse/Kabelstecker-Anschlüsse

(Yamaha) Messgerät/Messstab

Kraftstofftank (tragbarer Yamaha-Tank)

GMU34451

Inspektion, Einstellung oder Austausch falls erforderlich

Inspektion oder Ersetzen (bei Bedarf)

Inspektion und Einstellung

Inspektion oder Ersetzen (bei Bedarf)

Inspektion oder Ersetzen falls erforderlich

Inspektion

Inspektion und Reinigung bei Bedarf

Wartungsplan 2

Anfäng-

lich

20 Stun-

den (3

Monate)

100 Stun-

den (1

Jahr)

Alle

300 Stun-

den (3

Jahre)

500 Stun-

den (5 Jahre)

Einzelheit Maßnahmen

Abgasführung/Abgassammler

Steuerriemen Austausch

Inspektion oder Ersetzen falls erforderlich

Alle

1000 Stunden

Wartung

ZMU05087

GMU28943

Schmieren

Yamaha Fett A (wasserbeständiges Fett) Yamaha Fett D (korrosionsbeständiges Fett; für die Propellerwelle)

F40D, F50F, F60C, FT50G, FT60D

F40G, F70A

ZMU07089

Wartung

GMU28957

Reinigen und Einstellen der Zündkerze

Die Zündkerze ist eine wichtige Komponente des Motors und lässt sich mühelos prüfen. Der Zustand der Zündkerze kann auf den Zustand des Motors hinweisen. Wenn beispielsweise das mittlere Elektrodenporzellanstück sehr weiß ist, kann dies auf eine Lufteinlass-Leckage oder ein Problem im Zusammenhang mit der Gemischaufbereitung im betreffenden Zylinder hinweisen. Versuchen Sie nicht, selbst eine Diagnose der möglichen Probleme zu stellen. Bringen Sie den Außenbordmotor stattdessen zu einem Yamaha-Händler. Die Zündkerze sollte in regelmäßigen Zeitabständen entfernt und geprüft werden, weil Wärme und Ablagerungen allmähliches Versagen und Verschleiß der

Zündkerze bewirken.

1. Die Zündkerzenstecker von den Zündkerzen abziehen.

2. Entfernen Sie die Zündkerze. Bei übermäßiger Erosion der Elektrode oder bei übermäßigen Ruß- und sonstigen Ablagerungen sollte man die Zündkerze durch ein anderes Exemplar des richtigen Typs ersetzen. WARNUNG! Beim

Ausbauen oder Einsetzen einer Zündkerze ist darauf zu achten, dass der Isolator nicht beschädigt wird. Ein beschädigter Isolator könnte eine externe Funkenbildung ermöglichen und so eine Explosion oder ein Feuer

Wartung

HINWEIS:

WARNUNG

verursachen. [GWM00561]

Standardzündkerze:

F40DET DPR6EB-9 F40GET LKR7E F50FED DPR6EB-9 F50FET DPR6EB-9 F60CET DPR6EB-9 F70AET LKR7E FT50GET DPR6EB-9 FT60DET DPR6EB-9

3. Stellen Sie sicher, dass Sie die vorgesehene Zündkerze verwenden, anderenfalls funktioniert der Motor u. U. nicht ordnungsgemäß. Messen Sie vor dem Einpassen der Zündkerze den Elektrodenabstand mithilfe einer Düsenlehre. Tauschen Sie die Zündkerze aus, wenn der Abstand nicht mehr den Vorgaben entspricht.

1. Elektrodenabstand

2. Teilenummer der Zündkerze

3. Zündkerzen-ID-Zeichen (NGK)

Elektrodenabstand:

0.8–0.9 mm (0.031–0.035 in)

4. Wenn Sie den Stopfen einsetzen, wischen Sie Schmutz von den Gewinden und schrauben Sie ihn anschließend mit dem ordnungsgemäßen Drehmoment

fest.

Zündkerzen-Anzugsdrehmoment:

Wenn beim Einsetzen einer Zündkerze kein Drehmomentschlüssel verfügbar ist, ist eine 1/4- bis 1/2-Drehung zusätzlich zum Festziehen mit der Hand eine gute Schätzung des richtigen Drehmoments. Die Zündkerze anschließend möglichst bald mit einem Drehmomentschlüssel auf das vorgeschriebene Drehmoment einstellen lassen.

GMU29044

Überprüfung der Leerlaufdrehzahl

GWM00451

 Beim Anlassen oder im Betrieb dürfen

keine elektrischen Teile berührt oder entfernt werden.

 Bei laufendem Motor dürfen Hände,

Haar und Kleidung nicht in die Nähe des Schwungrads und anderer drehender Teile geraten.

Wartung

ACHTUNG

ZMU03659

ZMU06187

GCM00490

Dieses Verfahren muss durchgeführt werden, während sich der Außenbordmotor im Wasser befindet. Dazu kann ein Spülaufsatz oder ein Testtank verwendet werden.

Ist das Boot nicht mit einem Drehzahlmesser für den Außenbordmotor ausgestattet, verwenden Sie einen Werkstattdrehzahlmesser für diese Prozedur. Die Ergebnisse variieren abhängig davon, ob der Test mit dem Spülaufsatz, in einem Testtank oder mit dem Außenbordmotor im Wasser durchgeführt wird.

1. Starten Sie den Motor und lassen Sie ihn in der Warmlaufphase auf Neutral laufen, bis er sich reibungslos dreht.

2. Überprüfen Sie, ob die Leerlaufdrehzahl im Normbereich liegt, wenn der Motor warmgelaufen ist. Die technischen Daten über die Leerlaufdrehzahl finden Sie auf Seite 11. Fall Sie Schwierigkeiten mit der Verifizierung der Leerlaufdrehzahl haben oder wenn die Leerlaufdrehzahl eine Einstellung erfordert, wenden Sie sich an einen Yamaha-Händler oder an einen anderen qualifizierten Mechaniker.

GMU37494

Motorölwechsel

GCM01710

1. Stellen Sie den Außenbordmotor in eine aufrechte Position (nicht gekippt). ACH-

TUNG: Wenn der Außenbordmotor nicht waagerecht steht, ist der auf dem Ölmessstab angezeigte Ölstand möglicherweise nicht korrekt.

[GCM01861]

2. Starten Sie den Motor. Lassen Sie ihn warmlaufen und bei Leerlaufdrehzahl 510 Minuten weiterlaufen.

3. Halten Sie den Motor an und lassen Sie ihn für 5-10 Minuten ausgeschaltet.

4. Entfernen Sie die Motorhaube.

5. Entfernen Sie den Öltankdeckel. Ziehen Sie den Messstab heraus und verwenden Sie den Ölwechsler, um das Öl vollständig abzusaugen.

Wchseln Sie das Motoröl nach den ersten 20 Betriebsstunden oder nach 3 Monaten aus; dann entweder alle 100 Betriebsstunden oder im Abstand von einem Jahr. Anderenfalls unterliegt der Motor einer raschen Abnutzung.

Das Motoröl sollte mit einem Ölwechsler abgesaugt werden.

1. Ölwechsler

6. Füllen Sie die richtige Ölmenge durch die Einfüllöffnung ein. Setzen Sie den Tankdeckel und den Messstab wieder

Wartung

ZMU05101

ZMU07091

132

ZMU05091

ein. ACHTUNG: Durch Überfüllen mit Öl könnten Lecks oder Schäden entstehen. Falls der Ölstand über der oberen Ölstandsmarkierung liegt, lassen Sie Öl ab, bis der Ölstand der vorgeschriebenen Menge entspricht.

[GCM01850]

1. Öltankdeckel

10 Minuten ausgeschaltet.

8. Ziehen Sie den Ölmessstab heraus und wischen Sie ihn sauber.

9. Stecken Sie den Messstab hinein und ziehen Sie ihn wieder heraus. Stellen Sie sicher, dass der Messstab vollständig in die Messstabführung eingesteckt wird, sonst ist die Ölstandsmessung ungenau.

10. Prüfen Sie den Ölstand mithilfe des Messstabs erneut und vergewissern Sie sich, dass sich der Ölstand zwischen der oberen und unteren Markierung befindet. Setzen Sie sich mit Ihrem YamahaHändler in Verbindung, falls der Ölstand sich außerhalb des angegebenen Bereichs befindet.

1. Öltankdeckel

Empfohlenes Motoröl:

Viertakt-Außenbordmotoröl Menge des Ersatzmotoröls (bei regelmäßiger Wartung):

Ohne Austausch des Ölfilters:

1.9 L (2.01 US qt, 1.67 Imp.qt)

Mit Austausch des Ölfilters:

2.1 L (2.22 US qt, 1.85 Imp.qt)

7. Lassen Sie den Außenbordmotor für 5-

1. Untere Pegelmarkierung

2. Ölmessstab

3. Obere Pegelmarkierung

11. Starten sie den Motor und stellen Sie sicher, dass die Warnleuchte für zu niedrigen Öldruck nicht aufleuchtet. Vergewissern Sie sich auch, dass keine Öllecks vorhanden sind. ACHTUNG:

Wenn die Anzeige für zu niedrigen Öldruck aufleuchtet oder Öllecks auftreten, stoppen Sie den Motor und bestimmen Sie die Ursache. Jedes weitere Betreiben trotz Störung könn-
