MANUEL DE L’UTILISATEUR

Lisez attentivement ce manuel avant de faire fonc-

tionner ce moteur hors-bord.

F4B F5A F6C

6BV-F8199-71-F0

Lisez attentivement ce manuel avant de faire fonctionner ce moteur horsbord. Conservez ce manuel à bord dans un sac étanche lorsque vous naviguez. Ce manuel doit accompagner le moteur hors-bord s’il est vendu.

Informations importantes sur le manuel

FMU25107

Avis au propriétaire

Nous vous remercions d’avoir sélectionné un moteur hors-bord Yamaha. Le présent manuel de l’utilisateur comporte les informations requises pour une utilisation, un entretien et des manipulations corrects. La bonne compréhension de ces instructions assez simples contribuera à vous procurer un maximum de satisfactions de votre nouveau Yamaha. Si vous avez des questions relatives au fonctionnement ou à l’entretien de votre moteur hors-bord, consultez un distributeur Yamaha. Les informations importantes contenues dans le présent manuel de l’utilisateur sont mises en évidence de la façon suivante.

: C’est le symbole d’alerte de sécurité. Il sert à vous alerter en cas de risques de blessures potentiels. Conformez-vous à tous les messages de sécurité qui suivent ce symbole afin d’éviter toute blessure, voire la mort.

FWM00781

Un AVERTISSEMENT indique une situation dangereuse qui, si elle ne peut être évitée, pourrait entraîner des blessures graves, voire la mort.

FCM00701

Un ATTENTION indique les consignes spéciales qui doivent être respectées afin d’éviter d’endommager le moteur horsbord ou d’autres biens.

REMARQUE:

Une REMARQUE fournit des informations importantes qui facilitent et expliquent les différentes procédures.

Yamaha travaille continuellement à l’amélioration de la conception et de la qualité de ses produits. Par conséquent, bien que le présent manuel contienne les dernières informations produit disponibles au moment de la mise sous presse, il peut y avoir de légères différences entre votre moteur hors-bord et le présent manuel. Si vous avez des questions au sujet du présent manuel, consultez votre revendeur Yamaha. Pour garantir la longévité de ce produit, Yamaha recommande que vous utilisiez le produit et que vous appliquiez les inspections et l’entretien périodiques spécifiques en suivant correctement les instructions du manuel de l’utilisateur. Tout dommage résultant de la négligence de ces instructions n’est pas couvert par la garantie. Certains pays appliquent des lois ou des réglementations interdisant aux utilisateurs de faire sortir le produit du pays où il a été acheté, et il peut s’avérer impossible d’enregistrer le produit dans le pays de destination. De plus, la garantie peut ne pas s’appliquer dans certaines régions. Si vous planifiez d’emmener le produit dans un autre pays, consultez le revendeur chez qui le produit a été acheté pour des informations complémentaires. Si le produit a été acheté d’occasion, veuillez consulter votre revendeur le plus proche pour votre réenregistrement de client et pour être habilité à faire appel aux services spécifiés.

REMARQUE:

Le F4BMH, F5AMH, F6CMH et les accessoires standard servent de base aux explications et aux illustrations contenues dans le présent manuel. De ce fait, certaines caractéristiques peuvent ne pas s’appliquer à tous les modèles.

Informations importantes sur le manuel

FMU25141

F4B, F5A, F6C

MANUEL DE L’UTILISATEUR

1ère Edition, mars 2010

Toute réimpression ou utilisation non

autorisée

sans la permission écrite de

Yamaha Motor Co., Ltd.

est explicitement interdite.

Imprimé en France

Table des matières

Informations de sécurité ................. 1

Sécurité du moteur hors-bord ......... 1

Hélice ................................................. 1

Pièces en rotation .............................. 1

Pièces brûlantes ................................ 1

Choc électrique .................................. 1

Cordon de coupure du moteur ........... 1

Essence ............................................. 1

Exposition au carburant et

coulures .......................................... 1

Monoxyde de carbone ....................... 2

Modifications ...................................... 2

Sécurité de la navigation ................ 2

Alcool et médicaments ....................... 2

Gilets de sauvetage ........................... 2

Baigneurs ........................................... 2

Passagers .......................................... 2

Surcharge .......................................... 3

Evitez les collisions ............................ 3

Temps ................................................ 3

Initiation du passager ......................... 3

Publications sur la sécurité de la

navigation ....................................... 3

Lois et réglementations ...................... 3

Informations générales ................... 4

Enregistrement des numéros

d’identification .............................. 4

Numéro de série du moteur hors-

bord ................................................ 4

Déclaration CE de conformité

(DoC) ........................................... 4

Marquage CE ................................. 4

Lisez les manuels et les

étiquettes ..................................... 5

Etiquettes d’avertissement ................ 5

Spécifications et exigences ............ 8

Spécifications ................................. 8

Conditions d’installation .................. 9

Puissance nominale du bateau .......... 9

Montage du moteur hors-bord ........... 9

Exigences pour la batterie .............. 9

Sélection de l’hélice ........................ 9

Sécurité de démarrage

embrayé ..................................... 10

Exigences pour l’huile moteur ...... 10

Exigences pour le carburant ......... 11

Essence ........................................... 11

Peinture antifouling ....................... 11

Exigences relatives à l’élimination

du moteur .................................. 11

Equipement de secours ................ 11

Composants ................................... 12

Diagramme des composants ........ 12

Réservoir de carburant (réservoir

intégré) ......................................... 12

Réservoir de carburant (réservoir de

carburant portable) ....................... 13

Robinet de carburant ....................... 13

Barre franche ................................... 14

Levier de changement de

vitesses ......................................... 14

Poignée d’accélérateur .................... 15

Indicateur d’accélération .................. 15

Régleur de friction de

l’accélérateur ................................ 15

Cordon de coupe-circuit du moteur et

agrafe ........................................... 16

Bouton d’arrêt du moteur ................. 16

Bouton de starter pour le type

extractible ..................................... 16

Capuchon de raccord de

carburant ...................................... 17

Poignée de démarrage manuel ........ 17

Régleur de friction de la direction .... 17

Tige de trim (goupille de

relevage) ....................................... 18

Mécanisme de verrouillage de

relevage ........................................ 18

Barre support de relevage ............... 18

Levier de verrouillage du capot ........ 19

Poignée de transport ........................ 19

Installation ...................................... 20

Installation .................................... 20

Montage du moteur hors-bord ......... 20

Fixation du moteur hors-bord ........... 22

Opération ........................................ 24

Fonctionnement pour la première

fois ............................................. 24

Plein d’huile moteur ......................... 24

Table des matières

Rodage du moteur ........................... 24

Connaissez votre bateau ................. 24

Contrôles avant le démarrage du

moteur ....................................... 25

Niveau de carburant ......................... 25

Dépose du capot supérieur .............. 25

Système d’alimentation .................... 25

Commandes ..................................... 26

Cordon de coupure du moteur ......... 26

Huile moteur ..................................... 26

Moteur .............................................. 27

Installation du capot supérieur ......... 27

Plein de carburant ........................ 28

Utilisation du moteur ..................... 30

Branchement de l’alimentation ......... 31

Démarrage du moteur ...................... 33

Contrôles avant le démarrage du

moteur ....................................... 35

Eau de refroidissement .................... 35

Mise à température du moteur ... .. 35

Préchauffage .................................... 35

Contrôles après la mise à

température du moteur .............. 35

Changement de vitesses ................. 35

Contacteurs d’arrêt .......................... 35

Changement de vitesses .............. 36

Arrêt du bateau ............................. 36

Arrêt du moteur ............................. 36

Procédure ........................................ 36

Réglage du trim du moteur hors-

bord ........................................... 38

Réglage de l’angle de trim pour les

modèles à relevage manuel ......... 38

Réglage du trim du bateau ............... 39

Relevage et abaissement ............. 40

Procédure de relevage ..................... 40

Procédure d’abaissement ................ 42

Eaux peu profondes ..................... 42

Navigation en eau peu profonde ...... 42

Navigation dans d’autres

conditions .................................. 43

Entretien ......................................... 45

Transport et remisage du moteur

hors-bord ................................... 45

Démontage du moteur hors-bord ..... 45

Remisage du moteur hors-bord ....... 48

Procédure ........................................ 48

Lubrification ...................................... 51

Nettoyage du moteur hors-bord ....... 51

Contrôle des surfaces peintes du

moteur hors-bord .......................... 51

Entretien périodique ..................... 51

Pièces de rechange ......................... 51

Conditions d’utilisation

éprouvantes .................................. 52

Tableau de maintenance 1 .............. 53

Tableau de maintenance 2 .............. 55

Graissage ......................................... 56

Nettoyage et réglage de la

bougie ........................................... 57

Contrôle du filtre à carburant ........... 58

Contrôle du régime de ralenti ........... 58

Renouvellement de l’huile

moteur .......................................... 58

Contrôle du connecteur et du fil ....... 60

Contrôle de l’hélice .......................... 60

Dépose de l’hélice ............................ 61

Installation de l’hélice ....................... 61

Renouvellement de l’huile pour

engrenages ................................... 62

Inspection et remplacement de

l’anode (externe) ........................... 63

Dépannage ..................................... 64

Recherche de pannes .................. 64

Action temporaire en cas

d’urgence ................................... 67

Dommage dû à un impact ................ 67

Le démarreur ne fonctionne pas ...... 67

Démarrage d’urgence du moteur ..... 68

Traitement d’un moteur

submergé ................................... 70

Informations de sécurité

FMU33622

Sécurité du moteur hors-bord

Observez ces précautions en permanence.

FMU36501

Hélice

Les personnes qui entrent en contact avec l’hélice risquent de se blesser ou d’être tuées. L’hélice peut continuer à tourner même lorsque le moteur est au point mort, et les arêtes vives de l’hélice peuvent couper, même à l’arrêt.

●

Arrêtez le moteur si une personne se trouve dans l’eau à proximité de vous.

●

Maintenez les personnes hors de portée de l’hélice, même lorsque le moteur est coupé.

FMU33630

Pièces en rotation

Les mains, les pieds, les cheveux, les bijoux, les sangles de gilet de sauvetage, etc., risquent d’être happés par les pièces internes en rotation du moteur, ce qui peut provoquer des blessures, voire la mort. Laissez le capot en place autant que possible. Ne retirez pas et ne replacez pas le capot pendant que le moteur tourne. Faites uniquement fonctionner le moteur avec le capot déposé conformément aux instructions spécifiques du manuel. Gardez les mains, les pieds, les cheveux, les bijoux, les vêtements, les sangles de gilet de sauvetage, etc., à l’écart des pièces en rotation exposées.

FMU33640

Pièces brûlantes

Pendant et après l’utilisation, les pièces du moteur sont suffisamment brûlantes que pour occasionner des blessures. Evitez de toucher des pièces qui se trouvent sous le capot supérieur tant que le moteur n’a pas refroidi.

FMU33650

Choc électrique

Ne touchez aucun composant électrique pendant le démarrage et le fonctionnement du moteur. Ils peuvent provoquer un choc électrique ou une électrocution.

FMU33671

Cordon de coupure du moteur

Attachez le cordon de coupure du moteur de façon à ce que le moteur s’arrête si l’opérateur tombe par-dessus bord ou quitte la barre. Cela empêche le bateau de continuer sous l’impulsion du moteur et de laisser des personnes échouées ou de heurter des personnes ou des objets. En cours d’utilisation, attachez toujours le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. Ne le retirez pas pour quitter la barre en cours de navigation. N’attachez pas le cordon à des vêtements qui risquent de se déchirer et ne le faites pas cheminer là où il risque de se coincer et l’empêcher ainsi de remplir sa fonction. Ne faites pas cheminer le cordon là où il risque d’être tiré accidentellement. Si le cordon est tiré en cours de navigation, le moteur s’arrêtera et vous perdrez pratiquement le contrôle du bateau. Le bateau risque de ralentir brusquement et de projeter les personnes et les objets en avant.

FMU33810

Essence

L’essence et ses vapeurs sont hautement inflammables et explosives. Faites tou-

jours le plein de carburant en appliquant la procédure décrite à la page 30 afin de réduire le risque d’incendie et d’explosion.

FMU33820

Exposition au carburant et coulures

Veillez à ne pas renverser d’essence. Si vous avez renversé de l’essence, essuyez-la im-

Informations de sécurité

médiatement au moyen de chiffons secs. Eliminez correctement les chiffons. Si vous renversez de l’essence sur vous, lavez-vous immédiatement à l’eau et au savon. Changez de vêtements si vous renversez de l’essence dessus. Si vous avalez de l’essence, si vous inhalez de grandes quantités de vapeur d’essence ou si vous recevez de l’essence dans les yeux, consultez immédiatement un médecin. Ne siphonnez jamais du carburant avec la bouche.

FMU33900

Monoxyde de carbone

Ce produit émet des gaz d’échappement qui contiennent du monoxyde de carbone, un gaz inodore et incolore qui peut causer des lésions cérébrales, voire la mort en cas d’inhalation. Les symptômes sont des nausées, des vertiges et la somnolence. Veillez à ce que le cockpit et la cabine soient bien aérés. Evitez d’obstruer les sorties d’échappement.

FMU33780

Modifications

Ne tentez pas de modifier ce moteur horsbord. Les modifications à votre moteur horsbord risque d’en altérer la sécurité et la fiabilité et de rendre votre bateau dangereux ou en contravention avec la loi.

FMU33740

Sécurité de la navigation

Cette section aborde quelques-unes des nombreuses précautions de sécurité importantes que vous devez observer lorsque vous naviguez.

FMU33710

Alcool et médicaments

Ne naviguez jamais après avoir consommé de l’alcool ou absorbé des médicaments. L’intoxication est l’un des facteurs les plus courants des accidents de la navigation.

FMU33720

Gilets de sauvetage

Emportez un gilet de sauvetage pour chaque occupant. Yamaha recommande que vous portiez un gilet de sauvetage chaque fois que vous naviguez. Au minimum, les enfants et les personnes ne sachant pas nager devraient toujours porter un gilet de sauvetage, de même que tout le monde devrait porter un gilet de sauvetage lorsque les conditions de navigation sont potentiellement dangereuses.

FMU33731

Baigneurs

Observez toujours attentivement les personnes qui se trouvent dans l’eau, comme les baigneurs, les skieurs et les plongeurs, lorsque le moteur tourne. Si quelqu’un se trouve dans l’eau à proximité du bateau, passez au point mort et arrêtez le moteur. Restez à l’écart des zones de baignade. Les baigneurs sont difficiles à voir. L’hélice peut continuer à tourner même lorsque le moteur est au point mort. Arrêtez le moteur si une personne se trouve dans l’eau à proximité de vous.

FMU33751

Passagers

Consultez les instructions fournies par le fabricant de votre bateau pour plus de détails sur l’emplacement approprié des passagers dans votre bateau et veillez à ce que tous les passagers soient positionnés correctement avant d’accélérer et lorsque vous naviguez au-delà du régime de ralenti. Les personnes qui se tiennent debout ou assises à un endroit inapproprié risquent d’être projetées par-dessus bord ou dans le bateau sous l’action des vagues, des sillages ou de changements brusques de vitesse ou de direction. Même lorsque les passagers sont positionnés correctement, prévenez-les si vous devez effectuer une manœuvre inhabituelle.

Informations de sécurité

Evitez toujours de faire sauter le bateau sur les vagues ou les sillages.

FMU33760

Surcharge

Ne surchargez pas le bateau. Consultez la plaquette de capacité du bateau ou le fabricant du bateau pour le poids et le nombre maximum de passagers. Veillez à ce que le poids soit correctement réparti conformément aux instructions du fabricant du bateau. Une surcharge ou une répartition incorrecte du poids peut compromettre la manœuvrabilité et provoquer un accident, le chavirage ou la submersion du bateau.

FMU33772

Evitez les collisions

Vérifiez constamment la présence de personnes, d’objets et d’autres bateaux. Soyez vigilant aux conditions qui limitent votre visibilité ou entravent votre vision des autres.

ZMU06025

Adoptez une navigation défensive à des vitesses sûres et observez une distance de sécurité par rapport aux personnes, aux objets et aux autres bateaux.

●

Ne suivez pas directement d’autres bateaux ni des skieurs nautiques.

●

Evitez les virages serrés et les autres manœuvres qui ne permettent pas aux autres de comprendre où vous allez.

●

Evitez les zones comportant des objets submergés et les eaux peu profondes.

●

Pilotez votre bateau en fonction de vos limites et évitez les manœuvres agressives afin de réduire les risques de perte de contrôle, d’éjection et de collision.

●

Anticipez pour éviter les collisions. N’oubliez pas que les bateaux n’ont pas de freins et que l’arrêt du moteur ou la réduction des gaz peut entraîner une perte de manœuvrabilité. Si vous n’êtes pas certain que vous pourrez vous arrêter à temps avant un obstacle, donnez des gaz et virez dans une autre direction.

FMU33790

Temps

Informez-vous toujours des conditions météorologiques. Consultez les prévisions météorologiques avant de naviguer. Evitez de naviguer par mauvais temps.

FMU33880

Initiation du passager

Assurez-vous qu’au moins un autre passager est initié au pilotage du bateau en cas d’urgence.

FMU33890

Publications sur la sécurité de la navigation

Informez-vous sur les règles de sécurité de la navigation. Des publications et des informations complémentaires peuvent être obtenues auprès de multiples organisations de plaisance.

FMU33600

Lois et réglementations

Vous devez connaître et vous conformer aux lois et aux règlements de la navigation applicables dans les eaux où vous comptez naviguer. Différentes règles de navigation sont applicables suivant la région géographique, mais elles sont généralement toutes identiques au code de la route international.

Informations générales

FMU25171

Enregistrement des numéros

d’identification

FMU25183

Numéro de série du moteur hors-bord

Le numéro de série du moteur hors-bord est estampillé sur l’étiquette apposée sur le côté bâbord du support de fixation. Consignez le numéro de série de votre moteur hors-bord dans les espaces prévus pour faciliter la commande de pièces détachées auprès de votre concessionnaire Yamaha ou à titre de référence pour le cas où votre moteur hors-bord serait volé.

ZMU06705

1. Emplacement du numéro de série du moteur hors-bord

Chaque moteur hors-bord conforme accompagné de la DoC CE. La DoC CE contient les informations suivantes;

●

Nom du fabricant du moteur

●

Nom du modèle

●

Code de produit du modèle (code de modèle agréé)

●

Code des directives auxquelles il est satisfait

FMU25203

Marquage CE

Les moteurs hors-bords identifiés par ce marquage “CE” sont conformes aux directives 98/37/CE, 94/25/CE - 2003/44/CE et 2004/108/CE.

ZMU06712

1. Emplacement du marquage CE

FMU37290

Déclaration CE de conformité

(DoC)

Ce moteur hors-bord satisfait à certaines parties de la directive du Parlement européen sur les machines.

ZMU06304

Informations générales

FMU33522

Lisez les manuels et les étiquettes

Avant d’utiliser ou de travailler sur ce moteur hors-bord :

●

Lisez ce manuel.

●

Lisez les manuels fournis avec le bateau.

●

Lisez toutes les étiquettes apposées sur le moteur hors-bord et le bateau.

Si vous désirez des informations complémentaires, consultez votre revendeur Yamaha.

FMU33832

Etiquettes d’avertissement

Si ces étiquettes sont endommagées ou manquantes, contactez votre revendeur Yamaha pour obtenir des étiquettes de remplacement.

F4B, F5A, F6C

ZMU06795

Informations générales

FMU35281

Contenu des étiquettes

Les étiquettes d’avertissement ci-dessus ont la signification suivante.

FWM01691

Le démarrage d’urgence ne comporte pas de sécurité de démarrage embrayé. Veiller à ce que le changement de vitesses se trouve au point mort avant de faire démarrer le moteur.

ZMU05920

FWM01681

●

Garder les mains, les cheveux et les vêtements à l’écart des pièces en rotation lorsque le moteur tourne.

●

Ne touchez et ne retirez aucune pièce électrique lors du démarrage ou de l’utilisation.

FWM01671

●

Lire le Manuel de l’Utilisateur et les étiquettes.

●

Portez un gilet de sauvetage homologué.

Informations générales

●

Attachez le cordon d’arrêt du moteur (coupe-circuit) à votre gilet de sauvetage, à votre bras ou à votre jambe pour que le moteur s’arrête si vous quittez accidentellement la barre. Cela permet d’éviter que le bateau ne poursuive sa route sans contrôle.

FWM01701

L’essence est extrêmement inflammable et explosive. Couper le moteur avant de faire le plein de carburant. Fermer le capuchon du réservoir et la vis de mise à pression atmosphérique lorsqu’il n’est pas utilisé.

FMU35132

Symboles

Les symboles ci-dessous ont la signification suivante.

Attention/Avertissement

Lisez le manuel de l’utilisateur

ZMU05664

Danger causé par la rotation continue

ZMU05665

Danger électrique

ZMU05696

ZMU05666

Spécifications et exigences

FMU38090

Spécifications

REMARQUE:

“(AL)” indiqué dans les données spécifiées ci-dessous représente la valeur numérique de l’hélice en aluminium installée.

REMARQUE:

“*” signifie que vous devez sélectionner l’huile moteur en vous référant au tableau de la section sur l’huile moteur. Pour plus d’informations, voir page 10.

FMU2821J

Dimension:

Longueur hors tout:

750 mm (29.5 in)

Largeur hors tout:

333 mm (13.1 in)

Hauteur hors tout S:

1040 mm (40.9 in)

Hauteur hors tout L:

1168 mm (46.0 in)

Hauteur tableau AR S:

440 mm (17.3 in)

Hauteur tableau AR L:

568 mm (22.4 in)

Poids (AL) S:

27.0 kg (60 lb)

Poids (AL) L:

28.0 kg (62 lb)

Performances:

Plage d’utilisation à plein régime:

F4BMH 4000–5000 tr/min F5AMH 4500–5500 tr/min F6CMH 4500–5500 tr/min

Puissance maximale:

F4BMH 2.9 kWà4500 tr/min (4 CVà4500 tr/min) F5AMH 3.7 kWà5000 tr/min (5 CVà5000 tr/min) F6CMH 4.4 kWà5000 tr/min (6 CVà5000 tr/min)

Régime de ralenti (au point mort):

1500 ±50 tr/min

Moteur:

Type:

4 temps S

Cylindrée:

139.0 cm³

Alésage × course:

62.0 × 46.0 mm (2.44 × 1.81 in)

Système d’allumage:

CDI

Bougie (NGK):

CR6HSB

Ecartement des bougies:

0.6–0.7 mm (0.024–0.028 in)

Système de commande:

Barre franche

Système de démarrage:

Manuel

Starter:

Volet de starter

Jeu des soupapes (moteur froid) ADM:

0.08–0.12 mm (0.0032–0.0047 in)

Jeu des soupapes (moteur froid) ECH:

0.08–0.12 mm (0.0032–0.0047 in)

Unité d’entraînement:

Positions du sélecteur:

Marche avant-point mort-marche arrière

Rapport de réduction:

2.08(27/13)

Système de trim:

Système de relevage manuel

Marque d’hélice:

Carburant et huile:

Essence préconisée:

Essence normale

Indice d’octane recherche minimum:

Spécifications et exigences

Capacité du réservoir de carburant (type intégré):

1.1 L (0.29 US gal, 0.24 Imp.gal)

Huile moteur préconisée:

Huile pour moteur hors-bord 4 temps

Groupe d’huile moteur recommandé 1*:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Groupe d’huile moteur recommandé 2*:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Quantité d’huile moteur:

0.6 L (0.63 US qt, 0.53 Imp.qt)

Lubrification:

Carter humide

Huile pour engrenages préconisée:

Huile de transmission hypoïde SAE n°90

Quantité d’huile pour engrenages:

0.100 L (0.106 US qt, 0.088 Imp.qt)

Couple de serrage:

Bougie:

13.0 Nm (1.33 kgf-m, 9.6 ft-lb)

Boulon de vidange d’huile moteur:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Niveau de bruit et de vibrations:

Niveau de pression acoustique opérateur (ICOMIA 39/94 et 40/94):

77.5 dB(A) Vibrations sur la barre franche (ICOMIA 38/94):

5.5 m/s²

FMU33554

Conditions d’installation

FMU33564

Puissance nominale du bateau

FWM01560

La surmotorisation d’un bateau peut entraîner une grave instabilité.

Avant d’installer le(s) moteur(s) hors-bord, vérifiez que la puissance totale de votre (vos) moteur(s) hors-bord n’excède pas la puissance nominale du bateau. Consultez la plaquette de capacité du bateau ou contactez le fabricant.

FMU40170

Montage du moteur hors-bord

FWM02430

Un montage incorrect du moteur horsbord peut entraîner des conditions dangereuses, comme une mauvaise manœuvrabilité, une perte de contrôle ou un risque d’incendie. Si vous n’êtes pas en mesure de monter le moteur hors-bord correctement, consultez un revendeur Yamaha.

Pour soulever et monter le moteur hors-bord, deux personnes sont nécessaires. Pour plus d’informations, voir page 20.

FMU40050

Exigences pour la batterie

Lors de l’installation d’une batterie, le kit d’alternateur doit être installé. Pour l’installation de la batterie et du kit d’alternateur, consultez un distributeur Yamaha.

FMU34194

Sélection de l’hélice

Après avoir sélectionné un moteur hors-bord, la sélection de l’hélice adéquate est l’une des décisions d’achat les plus importantes qu’un plaisancier puisse faire. Le type, la taille et le modèle de votre hélice produisent un impact direct sur l’accélération, la vitesse de pointe, les économies de carburant et même la durée de vie du moteur. Yamaha conçoit et fabrique des hélices pour tous les moteurs hors-bord Yamaha et chaque type d’application. Votre moteur hors-bord est équipé d’une hélice sélectionnée pour offrir de bonnes per-

Spécifications et exigences

formances dans toute une série d’applications, mais une hélice avec un autre pas peut s’avérer mieux adaptée à certains types d’utilisation particuliers. Votre revendeur Yamaha peut vous aider à sélectionner l’hélice adéquate en fonction de vos besoins de navigation. Sélectionnez une hélice qui permet au moteur d’atteindre la plage de régime moyenne ou supérieure à plein gaz avec la charge maximum du bateau. D’une manière générale, sélectionnez une hélice avec un plus grand pas pour la navigation avec une faible charge et une hélice avec un plus petit pas pour naviguer avec une forte charge. Si vous transportez des charges qui varient fortement, sélectionnez une hélice qui permet au moteur de tourner dans la plage de régime pour votre charge maximum, mais n’oubliez pas que vous devez réduire les gaz afin de rester dans la plage de régime préconisée lorsque vous transportez des charges plus légères. Pour contrôler l’hélice, voir page 60.

123

démarrer que s’il est au point mort. Sélectionnez toujours le point mort avant de faire démarrer le moteur.

FMU39691

Exigences pour l’huile moteur

Sélectionnez un grade d’huile en fonction des températures moyennes dans la zone géographique où le moteur hors-bord sera utilisé.

Huile moteur préconisée:

Huile pour moteur hors-bord 4 temps

Groupe d’huile moteur recommandé 1*:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Groupe d’huile moteur recommandé 2*:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Quantité d’huile moteur:

0.6 L (0.63 US qt, 0.53 Imp.qt)

Si les grades d’huile dans le groupe d’huile moteur préconisée 1 ne sont pas disponibles, sélectionnez un autre grade d’huile dans le groupe d’huile moteur préconisée 2.

Groupe d’huile moteur préconisée 1

ZMU06853

1. Diamètre de l’hélice en pouces

2. Pas de l’hélice en pouces

3. Type d’hélice (marque d’hélice)

FMU39190

Sécurité de démarrage em-

brayé

Les moteurs hors-bord Yamaha sont équipés d’un dispositif de sécurité de démarrage embrayé. Cette fonction ne permet au moteur de

ZMU06854

Spécifications et exigences

Groupe d’huile moteur préconisée 2

ZMU06855

FMU36360

Exigences pour le carburant

FMU40200

Essence

Utilisez une essence de bonne qualité qui présente l’indice d’octane minimum. Si des cognements ou du cliquetis se produit, utilisez de l’essence d’une autre marque ou de l’essence super sans plomb.

Essence préconisée:

Essence normale

Indice d’octane recherche minimum:

FCM01981

●

N’utilisez pas d’essence plombée. L’essence plombée peut endommager gravement le moteur.

●

Veillez à ce que de l’eau ni des contaminants ne pénètrent dans le réservoir de carburant. Du carburant contaminé peut provoquer une altération des performances et des dommages au moteur. Utilisez uniquement de l’essence fraîche qui a été stockée dans des conteneurs propres.

FMU36330

Peinture antifouling

Une coque propre améliore les performances du bateau. La coque du bateau doit dans toute la mesure du possible rester exempte de concrétions marines. Si nécessaire, la coque du bateau peut être revêtue d’une peinture antifouling agréée dans votre zone géographique afin d’inhiber les concrétions marines. N’utilisez pas de peinture antifouling qui contient du cuivre ou du graphite. Ces peintures peuvent provoquer une corrosion plus rapide du moteur.

FMU36341

Exigences relatives à l’élimina-

tion du moteur

N’éliminez jamais le moteur illégalement (décharge). Yamaha recommande de consulter le revendeur au sujet de l’élimination du moteur.

FMU36352

Equipement de secours

Conservez les éléments suivants à bord en cas de panne du moteur hors-bord.

●

Une trousse à outils contenant un assortiment de tournevis, de pinces, de clés (y compris les dimensions métriques) et de la bande isolante.

●

Feu à éclats étanche à l’eau avec piles supplémentaires.

●

Un cordon du coupe-circuit du moteur supplémentaire avec agrafe.

●

Pièces de rechange, comme un jeu de

bougies supplémentaire. Pour plus détails, consultez votre revendeur Yamaha.

Composants

FMU2579V

Diagramme des composants

REMARQUE:

* Peuvent ne pas être exactement comme illustré ; peuvent également ne pas être inclus dans l’équipement standard de tous les modèles (commande du revendeur).

F4B, F5A, F6C

1. Capot supérieur

2. Levier de verrouillage du capot

3. Poignée de transport

4. Plaque anticavitation

5. Hélice*

6. Entrée d’eau de refroidissement

7. Tige de trim

8. Support de presse

9. Régleur de la friction de direction

10.Bouchon du réservoir de carburant

11.Vis de mise à pression atmosphérique

12.Poignée de démarrage manuel

13.Régleur de friction de l’accélérateur

14.Barre franche

15.Poignée d’accélérateur

16.Raccord à carburant

20 16

19 18

17.Capuchon de raccord de carburant

18.Robinet de carburant

19.Cordon de coupure du moteur

20.Bouton d’arrêt du moteur

21.Bouton de starter

22.Vis de presse

23.Fixation pour câble de sécurité

24.Barre support de relevage

25.Levier de changement de vitesses

FMU39542

Réservoir de carburant (réservoir intégré)

Ce moteur hors-bord est équipé d’un réservoir de carburant intégré, qui est constitué des éléments suivants.

ZMU06715

Composants

Bouchon du réservoir de carburant

Ce bouchon ferme le réservoir de carburant. Lorsqu’il est enlevé, le réservoir peut être rempli de carburant. Pour enlever le bouchon, tournez-le dans le sens antihoraire.

Vis de mise à pression atmosphérique

Cette jauge se trouve sur le bouchon du réservoir de carburant. Pour desserrer la vis, tournez-la dans le sens antihoraire.

1 2

ZMU06717

1. Vis de mise à pression atmosphérique

2. Bouchon du réservoir de carburant

3. Réservoir de carburant intégré

FMU39353

Réservoir de carburant (réservoir de carburant portable)

Ce modèle est équipé d’un réservoir de carburant portable optionnel. Le réservoir de carburant est constitué des pièces suivantes.

Bouchon du réservoir de carburant

Ce bouchon ferme le réservoir de carburant. Lorsqu’il est enlevé, le réservoir peut être rempli de carburant. Pour enlever le bouchon, tournez-le dans le sens antihoraire.

Vis de mise à pression atmosphérique

Cette jauge se trouve sur le bouchon du réservoir de carburant. Pour desserrer la vis, tournez-la dans le sens antihoraire.

Raccord de carburant

Ce raccord est employé pour connecter la conduite d’alimentation.

Jauge de carburant

Cette jauge se situe sur le bouchon du réservoir de carburant ou sur la base du raccord de carburant. Elle indique la quantité approximative de carburant restant dans le réservoir.

1. Vis de mise à pression atmosphérique

2. Jauge de carburant

3. Raccord à carburant

4. Bouchon du réservoir de carburant

FWM02380

N’utilisez pas le réservoir de carburant portable comme réservoir de stockage de carburant. Les utilisateurs commerciaux doivent se conformer aux réglementations officielles applicables en matière de licence et d’homologation.

FMU40090

ZMU01992

Robinet de carburant

Le robinet de carburant permet ou empêche au carburant de passer du réservoir de carburant dans le moteur. Le robinet de carburant comporte 3 positions: la position fermée, la position du robinet de carburant intégré et la du robinet de carburant portable. Selon le mode d’utilisation du moteur hors-bord, alignez le robinet de carburant sur la position appropriée indiquée sur l’étiquette apposée sur le moteur hors-bord.

Composants

Pour utiliser le réservoir de carburant intégré,

alignez le robinet de carburant sur la position pour le réservoir de carburant intégré. Pour utiliser un réservoir de carburant portable, alignez le robinet de carburant sur la position pour le réservoir de carburant portable.

ZMU06880

1. Robinet de carburant

2. Position fermée

3. Position du réservoir de carburant intégré

4. Position du réservoir de carburant portable

FMU39210

Fermé

Pour interrompre le débit de carburant du réservoir de carburant vers le carburateur, alignez le robinet de carburant sur la position de fermeture. Lorsque le moteur ne tourne pas, alignez toujours le robinet de carburant sur la position de fermeture.

ZMU06883

1. Robinet de carburant

2. Position fermée

FMU39222

Ouvert

Pour envoyer du carburant du réservoir de carburant vers le carburateur, alignez le robinet de carburant sur la position pour le réservoir de carburant intégré ou le réservoir de carburant portable selon le réservoir de carburant qui est utilisé.

1. Robinet de carburant

2. Position du réservoir de carburant intégré

3. Position du réservoir de carburant portable

FMU25912

Barre franche

Pour changer de direction, déplacez la barre franche vers la gauche ou vers la droite.

ZMU06882

ZMU06721

1. Barre franche

FMU25923

Levier de changement de vitesses

Déplacez le levier de changement de vitesses vers l’avant pour engager la marche avant ou vers l’arrière pour engager la marche arrière.

Composants

1. Position de marche avant

2. Position du point mort

3. Position de marche arrière

FMU39700

ZMU06864

Poignée d’accélérateur

La poignée de l’accélérateur se situe sur la barre franche. Tournez la poignée “A” pour augmenter la vitesse et dans “B” pour réduire la vitesse.

ZMU06723

1. Poignée d’accélérateur

FMU39711

Indicateur d’accélération

L’indicateur d’accélération indique la position de l’accélérateur. Lorsque la position 100% de l’indicateur d’accélération est alignée sur l’encoche dans la barre franche, l’accélérateur est complètement ouvert. Lorsque la position 0% de l’indicateur d’accélération est alignée sur l’encoche dans la barre franche, l’accélérateur est complètement fermé.

0% 100

4 4

1. Complètement ouvert

2. Complètement fermé

3. Indicateur d’accélération

4. Encoche

ZMU06877

Le repère de démarrage du moteur “ ” sur l’indicateur d’accélération indique la position de l’accélérateur pour le démarrage du moteur.

ZMU06808

Repère de démarrage “

2. Encoche

FMU39242

Régleur de friction de l’accélérateur

Le régleur de friction de l’accélérateur applique une résistance réglable au mouvement de la poignée de l’accélérateur et peut être réglé selon les préférences de l’opérateur. Pour augmenter la résistance, tournez le régleur de friction de l’accélérateur dans le sens horaire. Pour diminuer la résistance, tournez le régleur de friction de l’accélérateur dans le sens antihoraire. Lorsque vous désirez main-

”

Composants

tenir une vitesse constante, serrez le régleur de friction de l’accélérateur pour conserver le réglage voulu de l’accélérateur.

AVERTISSEMENT! Ne serrez pas excessivement le régleur de friction de l’accélérateur. Si la résistance est trop forte, il peut s’avérer difficile de tourner la poignée d’accélérateur, ce qui peut résulter en un accident.

[FWM02261]

ZMU06724

1. Régleur de friction de l’accélérateur

FMU25994

Cordon de coupe-circuit du moteur et agrafe

L’agrafe doit être attachée au contacteur de coupure du moteur pour que le moteur puisse fonctionner. Le cordon doit être attaché à un endroit résistant des vêtements de l’opérateur, au bras ou à la jambe. Si l’opérateur tombe par-dessus bord ou quitte la barre, le cordon retire l’agrafe et le circuit d’allumage du moteur est coupé. Cela empêche le bateau de continuer sous l’impulsion du moteur.

AVERTISSEMENT! En cours d’utilisation, attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. N’attachez pas le cordon à un vêtement susceptible de se déchirer. Ne faites pas passer le cordon là où il risque d’être coincé, ce qui l’empêcherait de fonctionner. Evitez de tirer accidentellement sur le cordon en cours de fonctionnement normal. Une

perte de puissance signifie la perte d’une grande partie de la manœuvrabilité. De même, sans la puissance du moteur, le bateau risque de ralentir brusquement. Ce qui pourrait projeter les personnes et les objets vers l’avant.

[FWM00122]

1. Contacteur de coupure du moteur

2. Cordon

3. Agrafe

FMU26002

Bouton d’arrêt du moteur

Le bouton d’arrêt du moteur arrête le moteur lorsqu’il est enfoncé.

ZMU06725

ZMU06726

1. Bouton d’arrêt du moteur

FMU26012

Bouton de starter pour le type extractible

Tirez sur ce bouton pour alimenter le moteur avec le mélange de carburant riche nécessaire au démarrage.

Composants

ZMU06784

1. Bouton de starter

FMU39722

Capuchon de raccord de carburant

Le raccord de carburant est équipé d’un capuchon de raccord de carburant.

AVERTISSEMENT! Lorsque vous n’utilisez pas un réservoir de carburant portable, veillez à placer le capuchon de raccord de carburant. Sinon, vous risquez de vous blesser en heurtant accidentellement le raccord de carburant.

[FWM02411]

ZMU06868

1. Capuchon de raccord de carburant

FMU26073

Poignée de démarrage manuel

La poignée de démarrage manuel est utilisée pour lancer et faire démarrer le moteur.

ZMU06728

1. Poignée de démarrage manuel

FMU39252

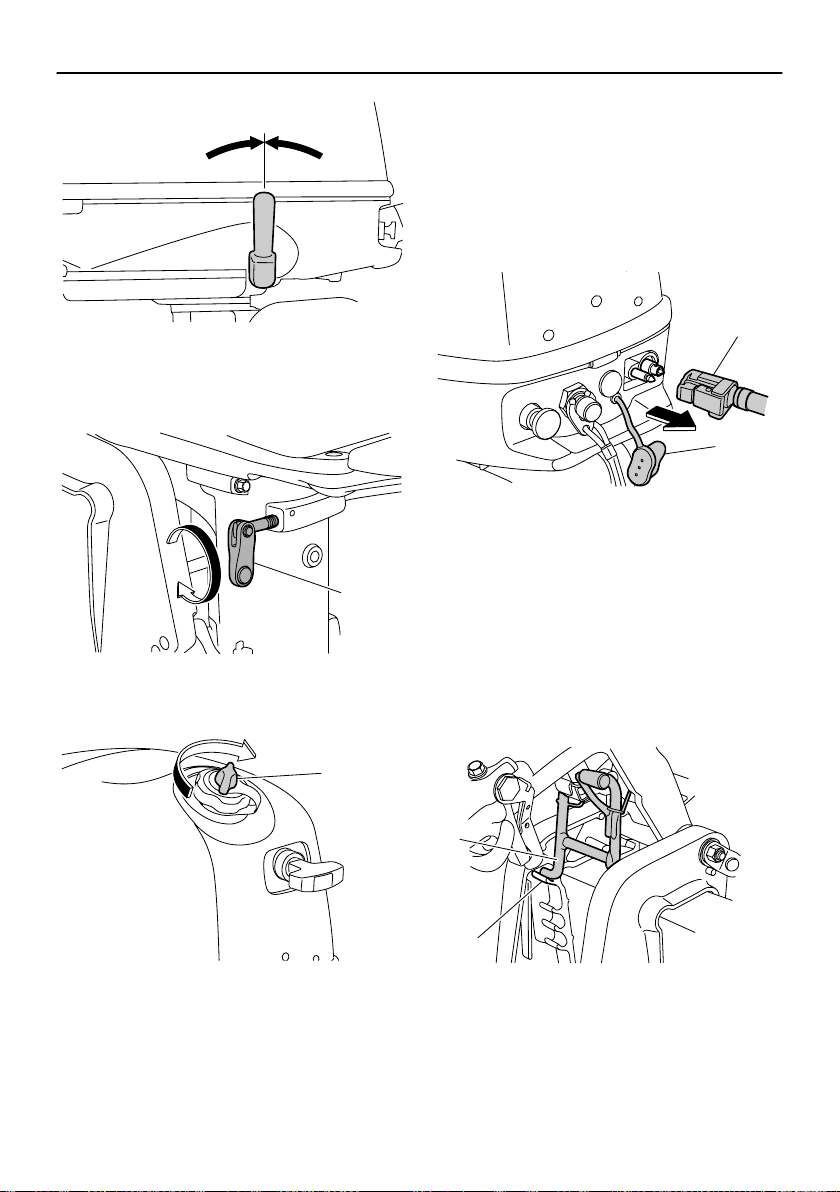

Régleur de friction de la direction

FWM02270

Ne serrez pas le régleur de friction de manière excessive. Si la résistance est trop forte, il peut s’avérer difficile de diriger le bateau, ce qui peut résulter en un accident.

Le régleur de friction de la direction permet d’ajuster la résistance du mécanisme de direction et peut être réglé selon les préférences de l’opérateur. Le régleur de friction de la direction se situe sur le côté bâbord du moteur hors-bord.

1. Régleur de la friction de direction

Pour augmenter la résistance, tournez le régleur de friction de la direction dans le sens horaire.

ZMU06729

Composants

Pour diminuer la résistance, tournez le régleur de friction de la direction dans le sens antihoraire.

FMU40100

Tige de trim (goupille de relevage)

La tige de trim (goupille de relevage) est utilisée pour ajuster l’angle de trim du moteur hors-bord par rapport à l’angle du tableau AR.

1. Levier de changement de vitesses

2. Position de marche arrière

ZMU06838

1. Tige de trim

FMU39362

ZMU06843

Mécanisme de verrouillage de relevage

Le mécanisme de verrouillage du système de relevage sert à empêcher que le moteur hors-bord se relève hors de l’eau lorsque le levier de changement de vitesse est amené en position de marche arrière. Le mécanisme de verrouillage du système de relevage sert à empêcher que le moteur hors-bord se relève hors de l’eau lorsque le levier de changement de vitesse est amené en position de marche arrière.

1. Verrouillage de relevage

ZMU06839

Le moteur hors-bord ne peut être relevé lorsque le levier de changement de vitesse est amené au point mort ou en position de marche avant.

FMU39831

Barre support de relevage

Utilisez la barre de support de relevage pour maintenir le moteur hors-bord en position inclinée ou en position de navigation en eau peu profonde.

Composants

ZMU06731

1. Barre support de relevage

2. Position relevée

3. Position de navigation en eau peu profonde

FMU39261

Levier de verrouillage du capot

Le levier de verrouillage du capot est utilisé pour fixer le capot supérieur.

ZMU06850

1. Levier de verrouillage du capot

FMU39372

Poignée de transport

La poignée de transport est utilisée pour transporter le moteur hors-bord. Pour plus d’informations sur le transport du moteur hors-bord, voir page 45.

ZMU06787

1. Poignée de transport

Installation

FMU39731

Installation

Les informations présentées dans cette section sont uniquement fournies à titre de référence. Il n’est pas possible de fournir des instructions complètes pour toutes les combinaisons de bateau et de moteur possibles. Un montage correct dépend en partie de l’expérience et de la combinaison spécifique du bateau et du moteur.

FWM02341

●

La surmotorisation d’un bateau peut entraîner une grave instabilité. Ne montez pas un moteur hors-bord dont la puissance en chevaux-vapeur dépasse la capacité maximale du bateau qui est spécifiée sur la plaque d’homologation du bateau. Si le bateau ne porte pas de plaque d’homologation, consultez le fabricant du bateau.

●

FMU39562

Montage du moteur hors-bord

FWM02300

bateau est à l’eau, amenez-le sur la terre ferme.

2. Pour prévenir tout mouvement de la di-

rection, tournez le régleur de friction de la direction dans le sens horaire.

ZMU06827

1. Régleur de la friction de direction

3. Tournez la barre franche de 180° de fa-

çon à l’orienter vers l’arrière.

ZMU06836

4. Maintenez la poignée de transport et la

poignée située à l’avant du capot inférieur, puis soulevez le moteur hors-bord en vous faisant aider de deux personnes.

Ne maintenez pas le capot supérieur ou la barre franche lorsque vous montez et que vous démontez le moteur hors-bord. Sinon, le moteur hors-bord risque de tomber.

1. Montez le moteur hors-bord alors que le bateau se trouve sur la terre ferme. Si le

Installation

1. Poignée de transport

2. Poignée

ZMU06821

ZMU06835

5. Montez le moteur hors-bord sur l’axe (ligne de quille) du bateau et assurez-vous que le bateau proprement dit est bien équilibré. Sinon, le bateau sera difficile à manœuvrer. Pour les bateaux sans quille et asymétriques, consultez votre revendeur.

1. Axe (ligne de quille)

ZMU01760

6. Tournez le régleur de friction de la direction dans le sens antihoraire et ajustez la friction de la direction selon les préférences de l’opérateur. AVERTISSEMENT!

Si la résistance est trop forte, il peut s’avérer difficile de diriger le bateau, ce qui peut résulter en un accident.

[FWM00721]

ZMU06834

1. Régleur de la friction de direction

FMU39740

Hauteur de montage

Pour que votre bateau navigue avec une efficacité optimale, la résistance dans l’eau (traînée) du bateau et du moteur hors-bord doit être aussi faible que possible. La hauteur de montage du moteur hors-bord affecte fortement la résistance dans l’eau. Si la hauteur de montage est trop importante, de la cavitation a tendance à se produire, ce qui réduit la propulsion ; et si la pointe des pales de l’hélice bat l’air, le régime du moteur aug-

Installation

mentera de façon anormale et provoquera une surchauffe du moteur. Si la hauteur de montage est insuffisante, la résistance dans l’eau augmentera et réduira de ce fait le rendement du moteur. Montez le moteur horsbord de façon à ce que la plaque anticavitation soit comprise entre le fond de la coque du bateau et un niveau situé à 25 mm (1 in) en dessous.

0-25 mm (0-1 in)

1. Orifice de ralenti

2. Plaque anticavitation

FCM02170

●

Vérifiez que l’orifice de ralenti reste assez haut pour éviter que de l’eau pénètre à l’intérieur du moteur, même lorsque le bateau est stationnaire avec une charge maximum.

●

Une hauteur incorrecte du moteur et des obstructions à un écoulement fluide de l’eau (comme le modèle du bateau) peuvent créer des embruns pendant que vous naviguez. Si le moteur tourne en continu en présence de projections d’eau vaporisée, une quantité d’eau suffisante pour endommager le moteur risque de pénétrer via l’ouverture d’admission du capot supérieur. Eliminez la cause des projections d’eau vaporisée.

ZMU06796

REMARQUE:

●

La hauteur de montage optimale du moteur hors-bord est affectée par la combinaison du bateau et du moteur ainsi que par l’utilisation que vous comptez en faire. Des tests de navigation à différentes hauteurs peuvent contribuer à déterminer la hauteur de montage optimale. Consultez votre revendeur Yamaha ou tout autre fabricant de bateaux pour plus d’informations sur la détermination de la hauteur de montage adéquate.

●

Pour des instructions de réglage de l’angle de trim du moteur hors-bord, voir page

38.

FMU39751

Fixation du moteur hors-bord

1. Placez le moteur hors-bord sur le tableau AR de manière à ce qu’il soit positionné le plus près possible du centre. Serrez les vis de presse avec fermeté et de manière uniforme. Vérifiez de temps à autre le serrage des vis de presse pendant que le moteur fonctionne, car elles pourraient se desserrer en raison des vibrations du moteur. AVERTISSEMENT!

Un desserrage des vis de presse risque d’entraîner le déplacement du moteur sur le tableau AR ou même la chute du moteur. Ce qui peut provoquer une perte de contrôle et de graves blessures. Assurez-vous que les vis de presse sont fermement serrées. Vérifiez de temps à autre le serrage des vis en cours d’utilisation.

[FWM00642]

Installation

1. Vis de presse

2. Attachez une extrémité à la fixation du câble de sécurité et l’autre extrémité à un solide point d’ancrage sur le bateau. Vous risquez sinon de perdre définitivement le moteur s’il venait à tomber accidentellement du tableau AR.

ZMU06811

ZMU06812

1. Fixation pour câble de sécurité

Opération

FMU36381

Fonctionnement pour la pre-

mière fois

FMU36391

Plein d’huile moteur

Le moteur est expédié départ usine sans huile moteur. Si votre revendeur n’a pas fait le plein d’huile, vous devez faire le plein d’huile avant de faire démarrer le moteur.

ATTENTION: Vérifiez si le plein d’huile du moteur a été effectué avant de faire fonctionner le moteur pour la première fois de manière à éviter de graves dommages au moteur.

Le moteur est expédié avec l’autocollant suivant, qui doit être enlevé après que le plein d’huile moteur a été effectué pour la première fois. Pour plus d’informations sur la vérification du niveau d’huile moteur, voir page

26.

FMU30174

Rodage du moteur

Votre nouveau moteur requiert une période de rodage pour permettre aux surfaces en contact de s’araser uniformément. Un rodage correctement effectué permet de garantir de bonnes performances et une plus grande durée de vie utile du moteur. ATTENTION:

La négligence de la procédure de rodage peut entraîner une réduction de la durée de vie utile du moteur et même de graves dommages au moteur.

[FCM01781]

ZMU01710

[FCM00801]

FMU40060

Procédure pour les modèles 4 temps

Votre nouveau moteur requiert une période de rodage de 10 heures pour permettre aux surfaces en contact de s’araser uniformément.

REMARQUE:

Faites tourner le moteur dans l’eau et sous charge (en prise avec une hélice installée) de la façon suivante. Pendant les 10 heures de rodage du moteur, évitez les régimes de ralenti prolongés, les eaux agitées et les zones densément fréquentées.

1. Pendant la première heure de fonctionnement: Faites tourner le moteur à divers régimes jusqu’à 2000 tr/min ou approximativement à mi-puissance.

2. Pendant la deuxième heure de fonctionnement: Faites tourner le moteur à 3000 tr/min ou approximativement aux trois quarts de la puissance.

3. 8 heures restantes: Faites tourner le moteur à n’importe quel régime. Evitez cependant de faire tourner le moteur à plein régime pendant plus de 5 minutes d’affilée.

4. Après les 10 premières heures: Faites fonctionner le moteur normalement.

FMU36400

Connaissez votre bateau

Des bateaux différents se manœuvrent différemment. Naviguez précautionneusement lorsque vous apprenez comment votre bateau manœuvre dans différentes conditions et avec différents angles de trim (voir page

38).

FMU36413

Contrôles avant le démarrage

du moteur

FWM01921

Si l’un des éléments du “Contrôle préalable au démarrage du moteur” ne fonctionne pas correctement, faites-le inspecter et réparer avant d’utiliser le moteur horsbord. Un accident risque sinon de se produire.

FCM00120

Ne faites pas démarrer le moteur hors de l’eau. Une surchauffe et de graves dommages pourraient en résulter.

FMU36560

Niveau de carburant

Veillez à disposer de suffisamment de carburant pour votre sortie. Une bonne règle de base consiste à utiliser 1/3 de votre carburant pour arriver à destination, 1/3 pour en revenir et à en conserver 1/3 comme réserve de secours. Vérifiez le niveau de carburant lorsque le bateau est de niveau, sur une remorque ou dans l’eau. Pour les instructions de remplissage, voir page 28.

FMU39840

Dépose du capot supérieur

Pour les contrôles suivants, déposez le capot supérieur du capot inférieur. Pour déposer le capot supérieur, relevez le levier de verrouillage du capot et soulevez le capot supérieur.

Opération

ZMU06732

1. Levier de verrouillage du capot

FMU36442

Système d’alimentation

FWM00060

L’essence et ses vapeurs sont hautement inflammables et explosives. Eloignez les étincelles, les cigarettes, les flammes et toutes les sources d’allumage.

FWM00910

Une fuite de carburant peut provoquer un incendie ou une explosion.

●

Contrôlez régulièrement la présence de futies de carburant.

●

Si vous découvrez une fuite, faites impérativement réparer le système d’alimentation par un mécanicien qualifié. Des réparations incorrectes peuvent rendre dangereuse l’utilisation du moteur hors-bord.

FMU36451

Contrôle de la présence de fuites de carburant

●

Vérifiez s’il y a des fuites de carburant ou des vapeurs d’essence dans le bateau.

●

Vérifiez si le circuit d’alimentation ne présente pas de fuite de carburant.

●

Vérifiez le réservoir de carburant et les conduites d’alimentation quant à la pré-

Opération

sence de fissures, de gonflements ou d’autres dommages.

FMU39851

Commandes

●

Déplacez la barre franche à fond vers la gauche et vers la droite pour vérifier si elle fonctionne correctement.

●

Tournez la poignée d’accélérateur de la position de fermeture complète sur la position d’ouverture complète. Vérifiez si la poignée d’accélérateur tourne correctement et si elle revient complètement en position de fermeture complète.

●

Vérifiez la présence de raccords desserrés ou endommagés sur le câble d’accélérateur et la biellette d’accélérateur.

ZMU06874

FMU36483

Cordon de coupure du moteur

Inspectez le cordon de coupe-circuit du moteur et l’agrafe quant à la présence de dommages, comme des coupures, des ruptures et des traces d’usure.

ZMU06851

ZMU06852

●

Vérifiez la présence de raccords desserrés ou endommagés sur la tige d’inverseur et le câble de sécurité de démarrage embrayé.

ZMU06873

1. Agrafe

2. Cordon

FMU39383

Huile moteur

1. Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION: Si

le moteur n’est pas de niveau, le niveau d’huile indiqué sur la jauge risque de manquer de précision.

2. Retirez le bouchon de remplissage d’huile et essuyez la jauge d’huile moteur.

[FCM01790]

1. Bouchon de remplissage d’huile

2. Hublot de contrôle d’huile de lubrification

ZMU06769

REMARQUE:

Le hublot de contrôle d’huile de lubrification n’indique pas le niveau d’huile moteur. Utilisez le hublot de contrôle d’huile de lubrification pour vous assurer que le moteur est lubrifié avec l’huile pendant qu’il fonctionne.

3. Installez le bouchon de remplissage d’huile et serrez-le complètement.

4. Retirez de nouveau le bouchon de remplissage d’huile et vérifiez si le niveau d’huile sur la jauge se situe entre les repères de niveau inférieur et supérieur. Si le niveau d’huile moteur n’est pas au bon niveau, ajoutez ou extrayez de l’huile jusqu’à ce que le niveau soit compris entre les repères de niveau inférieur et supérieur.

Opération

5. Installez le bouchon de remplissage d’huile et serrez-le complètement.

FMU27153

Moteur

●

Contrôlez le moteur et la fixation du moteur.

●

Vérifiez la présence éventuelle de fixations desserrées ou endommagées.

●

Contrôlez si l’hélice n’est pas endommagée.

●

Contrôlez la présence de fuites d’huile moteur.

FMU39861

Installation du capot supérieur

1. Vérifiez si le joint en caoutchouc n’est pas endommagé. Si le joint en caoutchouc est endommagé, faites-le remplacer par un revendeur Yamaha.

2. Alignez le bouchon du réservoir de carburant et la poignée de démarrage manuel sur leur logement respectif dans le capot supérieur.

1. Jauge d’huile

2. Repère supérieur

3. Repère inférieur

2 3

ZMU06737

ZMU06856

1. Bouchon du réservoir de carburant

2. Poignée de démarrage manuel

3. Joint en caoutchouc

3. Accrochez le crochet du capot supérieur sur le capot inférieur, et assurez-vous que le bouchon du réservoir de carburant et la poignée de démarrage manuel s’ajustent correctement dans leur logement respectif.

Opération

ZMU06857

1. Crochet

4. Assurez-vous que le joint en caoutchouc est correctement positionné entre le capot supérieur et le capot inférieur.

5. Abaissez le levier de verrouillage du capot pour fixer le capot supérieur.

ZMU06738

1. Levier de verrouillage du capot

6. Vérifiez le montage du capot supérieur en appuyant dessus des deux mains.

ATTENTION: Si le capot supérieur n’est pas installé correctement, des projections d’eau sous le capot supérieur risquent d’endommager le moteur, et le capot supérieur risque de s’arracher en cours de navigation à grande vitesse.

[FCM01991]

ZMU06739

FMU39872

Plein de carburant

FWM01950

Assurez-vous que le moteur hors-bord est fermement fixé sur le tableau AR ou sur un support stable.

FWM01830

●

L’essence et ses vapeurs sont hautement inflammables et explosives. Effectuez toujours le plein de carburant conformément à cette procédure afin de réduire le risque d’incendie et d’explosion.

●

L’essence est toxique et peut causer des blessures, voire la mort. Manipulez l’essence précautionneusement. Ne siphonnez jamais de l’essence avec la bouche. Si vous avalez de l’essence, si vous inhalez de grandes quantités de vapeur d’essence ou si vous recevez de l’essence dans les yeux, consultez immédiatement un médecin. Si vous renversez de l’essence sur votre peau, lavez-vous à l’eau et au savon. Si vous renversez de l’essence sur vos vêtements, changez de tenue.

Avant de faire le plein de carburant, vérifiez les points suivants:

●

Amarrez correctement le bateau à un endroit bien aéré et coupez le moteur. Si le bateau est sur une remorque, assurezvous qu’il est stable.

●

Ne fumez pas et restez à l’écart des étincelles, des flammes, des décharges d’électricité statique et de toute autre source d’allumage.

●

Si vous utilisez un conteneur portable pour stocker le carburant et faire le plein, utilisez uniquement un conteneur à ESSENCE homologué localement.

●

Pour éviter les étincelles électrostatiques, déchargez-vous de toute l’électricité statique accumulée sur vous avant de procéder

au plein de carburant. Remplissage de carburant dans le réservoir de carburant intégré

1. Déposez le bouchon du réservoir de car-

burant.

ZMU06875

1. Bouchon du réservoir de carburant

2. Remplissez le réservoir de carburant,

mais ne le surremplissez pas.

AVERTISSEMENT! Ne surremplissez pas. Sinon, le carburant peut se dilater et déborder si la température augmente.

[FWM02610]

Opération

ZMU06810

Capacité du réservoir de carburant (type intégré):

1.1 L (0.29 US gal, 0.24 Imp.gal)

3. Serrez correctement le bouchon du réservoir de carburant.

4. Essuyez immédiatement les éventuelles coulures d’essence avec des chiffons secs. Eliminez les chiffons conformément aux lois et réglementations locales. Si vous utilisez un conteneur portable pour stocker le carburant et faire le plein, utilisez uniquement un conteneur à ESSENCE homologué localement.

Remplissage de carburant dans le réservoir de carburant portable (optionnel)

1. Déconnectez le tuyau de carburant et installez ensuite le capuchon du raccord de carburant. AVERTISSEMENT! Lors-

que vous n’utilisez pas un réservoir de carburant portable, veillez à placer le capuchon de raccord de carburant. Sinon, vous risquez de vous blesser en heurtant accidentellement le raccord de carburant.

[FWM02411]

Opération

ZMU06753

1. Tuyau à carburant

2. Capuchon de raccord de carburant

2. Retirez le réservoir de carburant portable du bateau.

3. Déposez le bouchon du réservoir de carburant.

ZMU06832

5. Serrez correctement le bouchon du réservoir de carburant.

6. Essuyez immédiatement les éventuelles coulures d’essence avec des chiffons secs. Eliminez les chiffons conformément aux lois et réglementations locales. Si vous utilisez un conteneur portable pour stocker le carburant et faire le plein, utilisez uniquement un conteneur à ESSENCE homologué localement.

FMU27452

Utilisation du moteur

FWM00420

1. Bouchon du réservoir de carburant

4. Remplissez le réservoir de carburant, mais ne le surremplissez pas.

AVERTISSEMENT! Ne surremplissez pas. Sinon, le carburant peut se dilater et déborder si la température augmente.

[FWM02610]

●

Avant de faire démarrer le moteur, assurez-vous que le bateau est solidement amarré et que vous pouvez éviter d’éventuels obstacles. Assurez-vous qu’il n’y a pas de baigneurs dans l’eau à proximité de vous.

●

Si la vis de mise à pression atmosphérique est ouverte, des vapeurs d’essence se dégagent. L’essence est hautement inflammable et ses vapeurs sont inflammables et explosives. Abstenezvous de fumer et restez à l’écart des flammes nues et des étincelles lorsque vous desserrez la vis de mise à pression atmosphérique.

●

Ce produit émet des gaz d’échappement qui contiennent du monoxyde de carbone, un gaz inodore et incolore qui

peut causer des lésions cérébrales, voire la mort en cas d’inhalation. Les symptômes sont des nausées, des vertiges et la somnolence. Veillez à ce que le cockpit et la cabine soient bien aérés. Evitez d’obstruer les sorties d’échappement.

FMU39395

Branchement de l’alimentation

Branchement de l’alimentation pour le réservoir de carburant intégré

1. Desserrez la vis de mise à pression atmosphérique de 1 ou 2 tours.

ZMU06740

1. Vis de mise à pression atmosphérique

2. Alignez le robinet de carburant sur la position du réservoir de carburant intégré.

Opération

1. Pompe d’amorçage

4. Installez le capot supérieur. Branchement de l’alimentation pour le réservoir de carburant portable (optionnel)

1. Desserrez de 2 ou 3 tours la vis de mise à pression atmosphérique sur le réservoir de carburant portable.

ZMU06826

1. Position du réservoir de carburant intégré

3. Déposez le capot supérieur et pressez la pompe d’amorçage dans le capot inférieur plusieurs fois de suite jusqu’à ce que vous la sentiez devenir ferme.

ZMU06720

1. Vis de mise à pression atmosphérique

2. S’il y a du carburant dans le réservoir de carburant intégré, desserrez de 1 ou 2 tours la vis de mise à pression atmosphérique pour éviter une augmentation de la pression à l’intérieur du réservoir due à la dilatation du carburant.

Opération

ZMU06740

1. Vis de mise à pression atmosphérique

3. Déposez le capuchon du raccord de carburant. Alignez le raccord de carburant de la conduite d’alimentation sur le raccord de carburant du moteur et connectez fermement la conduite d’alimentation entre le réservoir et le moteur hors-bord en pinçant le raccord de façon à ce que la flèche de la pompe d’amorçage soit orientée vers le moteur hors-bord.

ZMU06743

1. Tuyau à carburant

2. Capuchon de raccord de carburant

1. Flèche

4. Alignez le robinet de carburant sur la position du réservoir de carburant portable.

ZMU06802

1. Position du réservoir de carburant portable

5. Envoyez du carburant dans le carburateur en pressant la pompe d’amorçage plusieurs fois de suite, avec la flèche dirigée vers le haut, jusqu’à ce que vous la sentiez devenir ferme. Pendant que le moteur tourne, veillez à ce que le réservoir de carburant portable reste horizontal. Sinon, le carburant ne peut être prélevé du réservoir de carburant.

1. Flèche

FMU27494

Démarrage du moteur

FWM01600

Opération

sance du moteur, le bateau risque de ralentir brusquement. Ce qui pourrait projeter les personnes et les objets vers l’avant.

1. Amenez le levier de changement de vitesses au point mort.

FMU39403

Démarrage manuel

FWM01840

●

La négligence de la fixation du cordon de coupe-circuit du moteur peut entraîner l’éloignement du bateau si l’opérateur est éjecté. En cours d’utilisation, attachez le cordon du coupe-circuit du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. N’attachez pas le cordon à un vêtement susceptible de se déchirer. Ne faites pas passer le cordon là où il risque d’être coincé, ce qui l’empêcherait de fonctionner.

●

Evitez de tirer accidentellement sur le cordon en cours de fonctionnement normal. Une perte de puissance signifie la perte d’une grande partie de la manœuvrabilité. De même, sans la puis-

ZMU06749

1. Position du point mort

2. Attachez le cordon de coupure du moteur à une partie résistante de vos vêtements, au bras ou à la jambe. Introduisez ensuite l’agrafe située à l’autre extrémité du cordon dans le contacteur de coupure du moteur.

ZMU06744

3. Alignez le repère de démarrage du moteur “

” de la poignée d’accélérateur sur

l’encoche de la barre franche.

Opération

ZMU06808

Repère de démarrage “

2. Encoche

REMARQUE:

Si la température ambiante est de -15°C ou moins, tournez la poignée d’accélérateur de façon à ce que le repère de démarrage du moteur “ la barre franche.

4. Tirez à fond le bouton du starter.

” se trouve au-delà de l’encoche de

”

ZMU06865

REMARQUE:

Il n’est pas nécessaire d’utiliser le starter pour faire démarrer le moteur à chaud, par exemple immédiatement après avoir utilisé le moteur hors-bord en charge.

5. Tirez lentement la poignée de démarrage manuel jusqu’à ce que vous sentiez une résistance. Tirez ensuite d’un geste vif pour lancer le moteur et le faire démarrer. Si le moteur ne démarre pas au premier essai, répétez la procédure.

ZMU06746

6. Après que le moteur a démarré, ramenez lentement la poignée de démarrage manuel dans sa position initiale avant de la relâcher.

7. Faites chauffer le moteur. Pour plus d’informations, voir page 35.

8. Ramenez progressivement le bouton du starter dans sa position originale.

9. Ramenez lentement la poignée d’accélérateur en position de fermeture complète.

1. Bouton de starter

ZMU06784

ZMU06818

Opération

FMU36510

Contrôles avant le démarrage

du moteur

FMU36522

Eau de refroidissement

Vérifiez la constance du débit d’eau de la sortie témoin d’eau de refroidissement. Un débit d’eau continu de la sortie témoin indique que la pompe à eau pompe l’eau dans les passages d’eau de refroidissement. Si les passages d’eau de refroidissement sont gelés, il peut falloir un certain moment avant que l’eau ne s’écoule par la sortie témoin.

FCM01810

Si de l’eau ne s’écoule pas en permanence de la sortie témoin pendant que le moteur tourne, une surchauffe et de graves dommages pourraient en résulter. Arrêtez le moteur et vérifiez si l’entrée d’eau de refroidissement du carter inférieur n’est pas obstruée. Consultez votre revendeur Yamaha si le problème ne peut être localisé et corrigé.

ZMU06747

1. Sortie témoin d’eau de refroidissement

FMU27670

Mise à température du moteur

FMU40070

Préchauffage

Après avoir fait démarrer le moteur, ramenez le bouton du starter à mi-course. Pendant approximativement les 5 premières minutes

après le démarrage, faites chauffer le moteur en le faisant tourner à un cinquième de la puissance ou moins. Lorsque le moteur est à température, poussez à fond le bouton du starter. La négligence de cette procédure raccourcit la durée de vie utile du moteur.

REMARQUE:

●

Si vous ne ramenez pas le bouton de starter dans sa position initiale, le moteur calera.

●

Sous des températures de -5°C ou moins, laissez le bouton du starter tiré à fond pendant approximativement 30 secondes après le démarrage.

FMU36531

Contrôles après la mise à tem-

pérature du moteur

FMU36541

Changement de vitesses

Alors que le bateau est solidement amarré, et sans actionner l’accélérateur, vérifiez si le moteur passe facilement en marche avant et en marche arrière, et puis au point mort.

FMU36971

Contacteurs d’arrêt

Appliquez la procédure suivante pour vérifier si le contacteur d’arrêt du moteur et le coupecircuit du moteur fonctionnent correctement.

●

Faites démarrer le moteur, et vérifiez ensuite si le moteur s’arrête lorsque vous appuyez sur le contacteur d’arrêt du moteur.

●

Faites redémarrer le moteur et vérifiez si le moteur s’arrête lorsque l’agrafe est retirée du coupe-circuit de sécurité.

●

Vérifiez si le moteur ne démarre pas lorsque l’agrafe est retirée du contacteur de coupure du moteur.

Opération

FMU39342

Changement de vitesses

FWM00180

Avant d’embrayer, assurez-vous qu’il n’y a pas de baigneurs ni d’obstacles dans l’eau à proximité de vous.

FCM02220

Avant de mettre le moteur hors-bord en prise, tournez la poignée d’accélérateur en position de fermeture complète et laissez le régime du moteur revenir au régime de ralenti. Sinon, le mécanisme d’inverseur risque de subir des dommages.

Pour passer en marche avant ou arrière Amenez le levier de changement de vitesses en position de marche avant ou arrière.

1. Position de marche avant

2. Position du point mort

3. Position de marche arrière

Pour passer au point mort

1. Coupez les gaz de façon à ce que le moteur ralentisse jusqu’au régime de ralenti.

2. Amenez le levier de changement de vitesses au point mort.

ZMU06864

ZMU06749

1. Position du point mort

FMU39881

Arrêt du bateau

FWM02321

N’utilisez pas la fonction de marche arrière pour ralentir ou arrêter le bateau, car vous risqueriez de perdre le contrôle du bateau, d’être éjecté ou de heurter la charge ou d’autres parties du bateau. Cela pourrait accroître le risque de blessures graves. Cela risquerait également d’endommager le mécanisme d’inverseur.

Le bateau n’est pas équipé d’un système de freinage séparé. C’est la résistance de l’eau qui arrête le moteur après que le levier d’accélérateur a été ramené sur la position de ralenti. La distance d’arrêt varie suivant la masse brute, l’état de la surface de l’eau et la direction du vent.

FMU27821

Arrêt du moteur

Avant d’arrêter le moteur, laissez-le d’abord refroidir pendant quelques minutes au ralenti ou à faible régime. Il est déconseillé d’arrêter le moteur immédiatement après avoir navigué à haute vitesse.

FMU39412

Procédure

1. Maintenez le bouton d’arrêt du moteur enfoncé jusqu’à ce que le moteur soit à l’arrêt complet. Le moteur peut égale-

ment être arrêté en tirant sur le cordon du coupe-circuit du moteur et en retirant l’agrafe du contacteur du coupe-circuit de sécurité du moteur.

ZMU06726

1. Bouton d’arrêt du moteur

Opération

1. Vis de mise à pression atmosphérique

3. Alignez le robinet de carburant sur la position fermée.

ZMU06867

1. Contacteur de coupure du moteur

2. Cordon

3. Agrafe

2. Serrez la vis de mise à pression atmosphérique du réservoir de carburant.

ZMU06751

1. Vis de mise à pression atmosphérique

ZMU06871

1. Position fermée

4. Si vous utilisez le réservoir de carburant portable, déconnectez le tuyau de carburant et installez ensuite le capuchon du raccord de carburant.

[FWM02411]

Opération

ZMU06753

1. Tuyau à carburant

2. Capuchon de raccord de carburant

FMU40110

Réglage du trim du moteur

hors-bord

FWM00740

Un trim (relevé ou abaissé) excessif pour les conditions d’utilisation peut provoquer une instabilité du bateau et rendre le bateau plus difficile à manœuvrer. Cela augmente les risques d’accidents. Si le bateau commence à devenir instable ou difficile à manœuvrer, ralentissez ou ajustez l’angle de trim.

L’angle de trim du moteur hors-bord contribue à déterminer la position de la proue du bateau dans l’eau. L’angle de trim correct est affecté par des variables telles que la charge du bateau, l’état de la mer et la vitesse de navigation.

ZMU06754

1. Angle de fonctionnement du trim

FMU39272

Réglage de l’angle de trim pour les modèles à relevage manuel

FWM00400

●

Arrêtez le moteur avant d’ajuster l’angle de trim.

●

Prenez garde à ne pas vous pincer lorsque vous retirez et que vous installez la tige.

●

Faites preuve de vigilance lorsque vous essayez une position de trim pour la première fois. Augmentez progressivement la vitesse et soyez attentifs aux éventuels signes d’instabilité et problèmes de contrôle. Un angle de trim incorrect peut entraîner une perte de contrôle.

Le support de fixation est pourvu de 5 trous pour ajuster l’angle de trim du moteur horsbord.

1. Arrêtez le moteur.

2. Relevez le moteur hors-bord et déposez ensuite la tige de trim du support de fixation.

ZMU06755

1. Tige de trim

3. Pour relever la proue (“proue relevée”), changez la position de la tige de trim dans la direction “A”. Pour abaisser la proue (“proue abaissée”), changez la position de la tige de trim dans la direction “B”.

REMARQUE:

L’angle de trim du moteur hors-bord change d’approximativement 4 degrés lorsque la tige de trim est décalée de 1 trou.

4. Effectuez des tests de fonctionnement avec le moteur hors-bord réglé suivant différents angles de trim afin de trouver la position qui convient le mieux à votre bateau et à vos conditions d’utilisation.

FMU40121

Réglage du trim du bateau

En règle générale, un bateau est stable lorsque la ligne de quille du bateau est relevée d’environ 3 à 5 degrés. Avec la proue relevée, le bateau peut davantage avoir tendance à virer d’un côté ou de l’autre. Si cela se produit, ajustez l’angle de trim.

Opération

Proue relevée

Une proue trop relevée place la proue du bateau trop haut par rapport à la surface de l’eau. Une proue excessivement relevée peut également faire ventiler l’hélice, ce qui réduit encore les performances, faire “marsouiner” le bateau (bonds dans l’eau), et projeter le pilote et les passagers par-dessus bord.

Proue abaissée

Une proue trop abaissée fait “piquer du nez” le bateau, ce qui réduit l’économie de carburant et ne permet pas d’accélérer facilement. La résistance à la proue est fortement accrue, ce qui augmente le risque de “gouverner par la proue” et rend la navigation difficile et dangereuse.

Opération

FMU39592

Relevage et abaissement

Si vous arrêtez le moteur pour une certaine durée ou si le bateau est amarré en eau peu profonde, le moteur hors-bord doit être relevé afin de protéger l’hélice et le carter inférieur contre tout dommage résultant de collisions avec des obstacles ainsi que pour réduire la corrosion saline.

être relevé pendant plus de quelques minutes, serrez la vis de mise à pression atmosphérique et alignez le robinet de carburant sur la position fermée. Sinon, du carburant risque de s’écouler.

FCM02161

●

Avant de relever le moteur, appliquez la procédure “Arrêt du moteur” dans ce chapitre. Ne relevez jamais le moteur hors-bord pendant que le moteur tourne. De graves dommages peuvent résulter d’une surchauffe.

●

Ne relevez pas le moteur en appuyant sur la poignée de barre franche, car vous risquez de briser la barre franche.

●

Le moteur hors-bord ne peut être relevé en marche arrière.

FMU39552

Procédure de relevage

1. Alignez le robinet de carburant sur la position fermée.

ZMU06840

FWM00222

Assurez-vous que personne ne se trouve à proximité du moteur hors-bord lorsque vous relevez ou que vous abaissez le moteur hors-bord. Un membre risque sinon de se coincer entre le moteur hors-bord et le support de fixation.

FWM02312

Une fuite de carburant constitue un risque d’incendie. Si le moteur hors-bord doit

ZMU06871

1. Position fermée

2. Amenez le levier de changement de vitesses au point mort.

Opération

ZMU06749

1. Position du point mort

3. Pour prévenir tout mouvement de la direction, tournez le régleur de friction de la direction dans le sens horaire.

ZMU06827

1. Régleur de la friction de direction

4. Serrez la vis de mise à pression atmosphérique.

[FWM02411]

ZMU06753

1. Tuyau à carburant

2. Capuchon de raccord de carburant

6. Maintenez l’arrière du capot supérieur et relevez complètement le moteur horsbord. Abaissez légèrement le moteur hors-bord de la position de relevage complète et introduisez solidement la barre de support de relevage dans le support de relevage situé sur le support de fixation.

ZMU06751

1. Vis de mise à pression atmosphérique

5. Si vous utilisez le réservoir de carburant portable, déconnectez le tuyau de carburant et installez ensuite le capuchon du raccord de carburant.

1. Barre support de relevage

2. Support

ZMU06829

Opération

FMU39571

Procédure d’abaissement

1. Relevez légèrement le moteur horsbord.

2. Abaissez lentement le moteur hors-bord tout en relevant la barre de support de relevage.

ZMU06833

1. Barre support de relevage

3. Tournez le régleur de friction de la direction dans le sens antihoraire et ajustez la friction de la direction selon les préférences de l’opérateur. AVERTISSEMENT!

Si la résistance est trop forte, il peut s’avérer difficile de diriger le bateau, ce qui peut résulter en un accident.

[FWM00721]

FMU28061

Eaux peu profondes

FMU39891

Navigation en eau peu profonde

FWM02391

●

Naviguez à la vitesse minimale lorsque vous naviguez en eau peu profonde. Une collision avec un obstacle sous l’eau peut provoquer le relèvement du moteur hors-bord hors de l’eau, et entraîner une perte de contrôle.

●

Lorsque vous naviguez en eau peu profonde, ne passez pas en marche arrière. La poussée de marche arrière peut provoquer le relèvement du moteur horsbord hors de l’eau, ce qui augmente le risque d’accidents et de blessures.

FCM00260

Ne relevez pas le moteur de sorte que l’entrée d’eau de refroidissement de l’embase se trouve au-dessus du niveau de l’eau lorsque vous positionnez le moteur hors-bord et que vous naviguez en eau peu profonde. De graves dommages risquent sinon de résulter d’une surchauffe.

1. Régleur de la friction de direction

ZMU06834

1. Entrée d’eau de refroidissement

ZMU06819

Opération

FMU39583

Procédure de navigation en eau peu profonde

1. Amenez le levier de changement de vitesses au point mort.

ZMU06749

1. Position du point mort

2. Saisissez l’arrière du capot supérieur et relevez légèrement le moteur hors-bord jusqu’à ce que la barre de support de relevage se verrouille automatiquement. Le moteur hors-bord peut être utilisé sur cette position pour la navigation en eau peu profonde. Le moteur hors-bord est équipé de 3 positions de navigation en eau peu profonde.

le levier de changement de vitesses au point mort.

ZMU06749

1. Position du point mort

2. Relevez légèrement le moteur horsbord, et abaissez ensuite lentement le moteur hors-bord tout en relevant la barre de support de relevage.

ZMU06760

1. Position de navigation en eau peu profonde

2. Barre support de relevage

FMU40041

Procédure pour retourner à la navigation normale

1. Pour abaisser le moteur hors-bord en position de navigation normale, amenez

ZMU06881

1. Barre support de relevage

FMU35391

Navigation dans d’autres con-

ditions

Navigation en eau salée

Après avoir navigué dans de l’eau salée, rincez les passages d’eau de refroidissement à l’eau douce pour éviter leur obstruction. Rincez également l’extérieur du moteur horsbord à l’eau douce.

Navigation en eau boueuse, trouble ou acide

Dans certaines régions, l’eau peut être acide ou fort sédimenteuse, comme de l’eau boueuse ou turbide (trouble). Après avoir na-

Opération

vigué dans une telle eau, rincez les passages de refroidissement à l’eau douce afin de prévenir la corrosion. Rincez également l’extérieur du moteur hors-bord à l’eau douce.

Entretien

FMU39904

Transport et remisage du mo-

teur hors-bord

FWM02630

●

SOYEZ PRUDENT lorsque vous transportez le réservoir de carburant, que ce soit dans un bateau ou dans une voiture.

●

Ne remplissez PAS le conteneur de carburant au maximum de sa capacité. L’essence se dilate considérablement lorsqu’elle s’échauffe et peut accumuler de la pression dans le conteneur de carburant. Ce qui peut provoquer des fuites de carburant et constituer un risque d’incendie potentiel.

●

Une fuite de carburant constitue un risque d’incendie. Lors du transport et du remisage du moteur hors-bord, fermez le robinet de carburant pour éviter les fuites de carburant.

●

Ne passez jamais sous le moteur horsbord lorsqu’il est incliné. De graves blessures peuvent résulter d’une chute accidentelle du moteur hors-bord.

●

N’utilisez pas la barre de support de relevage lorsque vous remorquez le bateau. Le moteur hors-bord pourrait se déverrouiller du support de relevage et retomber. Si le moteur hors-bord ne peut être remorqué en position de fonctionnement normale, employez un dispositif de support pour le verrouiller en position relevée.

FCM02440

Lors du remisage du moteur hors-bord pour une longue période, l’essence doit être vidangée du réservoir de carburant. L’essence altérée pourrait obturer la con-

duite d’alimentation et entraîner des problèmes de démarrage ou un dysfonctionnement du moteur.

Lors du transport ou du remisage du moteur hors-bord, veillez à suivre la procédure indiquée ci-dessous.

●

Débranchez la conduite d’alimentation du moteur hors-bord.

●

Fermez le robinet de carburant sur le moteur hors-bord, et serrez ensuite le bouchon intégré du réservoir de carburant et la vis de mise à pression atmosphérique.

●

Serrez le bouchon du réservoir de carburant portable et la vis de mise à pression atmosphérique.

●

Si le moteur hors-bord est incliné pendant une longue période pour l’amarrage ou le remorquage du bateau, déconnectez la conduite d’alimentation et fermez le robinet de carburant du moteur hors-bord. Serrez le bouchon intégré du réservoir de carburant et la vis de mise à pression atmosphérique. Serrez également le bouchon du réservoir de carburant portable et la vis de

mise à pression atmosphérique. Le moteur hors-bord doit être transporté et remisé dans sa position de fonctionnement normale. S’il n’y a pas suffisamment de garde au sol dans cette position, remorquez le moteur hors-bord en position inclinée en utilisant un dispositif de support pour le moteur comme une barre de sécurité sur le tableau AR. Consultez votre distributeur Yamaha pour plus de détails.

FMU39422

Démontage du moteur hors-bord

FWM02300

Ne maintenez pas le capot supérieur ou la barre franche lorsque vous montez et que vous démontez le moteur hors-bord. Si-

Entretien

non, le moteur hors-bord risque de tomber.

1. Coupez le moteur et accostez.

2. Serrez correctement le bouchon du réservoir de carburant et la vis de mise à pression atmosphérique.

ZMU06844

1. Vis de mise à pression atmosphérique

2. Bouchon du réservoir de carburant

3. Alignez le robinet de carburant sur la position fermée.

en heurtant accidentellement le raccord de carburant.

[FWM02411]

ZMU06753

1. Tuyau à carburant

2. Capuchon de raccord de carburant

5. Pour prévenir tout mouvement de la direction, tournez le régleur de friction de la direction dans le sens horaire.

ZMU06871

1. Position fermée

4. Si vous utilisez un réservoir de carburant portable, déconnectez le tuyau de carburant du raccord de carburant, et installez ensuite le capuchon du raccord de carburant. AVERTISSEMENT! Lorsque

vous n’utilisez pas un réservoir de carburant portable, veillez à placer le capuchon de raccord de carburant. Sinon, vous risquez de vous blesser

ZMU06827

1. Régleur de la friction de direction

6. Tournez la barre franche de 180° de façon à l’orienter vers l’arrière.

ZMU06836

7. Desserrez les vis de presse.

8. Maintenez la poignée de transport et la poignée située à l’avant du capot inférieur, puis soulevez le moteur hors-bord en vous faisant aider de deux personnes pour le démonter du bateau.

1. Poignée de transport

2. Poignée

ZMU06821

Entretien

ZMU06761

10. Si le transport ou le remisage du moteur hors-bord à l’horizontale ne peut être évité, serrez complètement les vis de presse, placez un chiffon ou tout autre objet similaire sous le moteur hors-bord pour le protéger contre les dommages et placez ensuite le moteur hors-bord dans la position illustrée. Si la face avant du moteur hors-bord est dirigée vers le bas, tournez le support de fixation de 90° de façon à ce qu’il ne soit pas en contact avec le sol, et tournez ensuite le régleur de friction de la direction dans le sens horaire pour serrer le support.

ZMU06835

9. Pour le transport et le remisage du moteur hors-bord après qu’il a été démonté du bateau, utilisez un bâti moteur vertical.

ZMU06806

Entretien

ZMU06762

ZMU06807

FMU39912

Remisage du moteur hors-bord

Si vous remisez votre moteur hors-bord Yamaha pour une période prolongée (2 mois ou plus), il faut appliquer plusieurs procédures importantes afin d’éviter des dommages excessifs. Il est conseillé de faire procéder à un entretien de votre moteur hors-bord par un revendeur Yamaha agréé avant de le remiser. Les procédures suivantes peuvent cependant être exécutées par le propriétaire.

FCM02212

●

Ne couchez pas le moteur hors-bord sur le côté avant que l’eau de refroidissement se soit complètement écoulée. De l’eau risque sinon de pénétrer dans le cylindre via la soupape d’échappement et de provoquer des dommages mécaniques.

●

Transportez et remisez le moteur horsbord comme spécifié dans “Démontage du moteur hors-bord”.

●

Remisez le moteur hors-bord à un endroit sec, bien aéré et à l’abri du rayonnement direct du soleil.

FMU28305

Procédure

FMU39612

Rinçage dans un bac d’essai

FCM00301

Avant de faire démarrer le moteur, veillez à alimenter en eau les passages d’eau de refroidissement. Sinon, le moteur risque de surchauffer et de subir des dommages.

Le rinçage du système de refroidissement est essentiel pour éviter l’obstruction du système de refroidissement avec du sel, du sable ou des saletés. De plus, le brumisage/lubrification du moteur est indispensable pour éviter des dommages excessifs au moteur dus à la corrosion. Procédez au rinçage et au brumisage en même temps.

1. Lavez le corps du moteur hors-bord à

l’eau douce. ATTENTION: Ne vapori-

sez pas d’eau dans l’entrée d’air.

[FCM01840]

Pour plus d’informations, voir

page 51.

2. Pour utiliser le réservoir de carburant intégré, vidangez complètement le carburant du réservoir, et alignez ensuite le robinet de carburant sur la position fermée et serrez la vis de mise à pression atmosphérique. Pour la vidange du réservoir de carburant intégré, consultez un revendeur Yamaha.

3. Si vous utilisez un réservoir de carburant portable, déconnectez le tuyau de carburant, installez le capuchon du raccord de carburant et alignez ensuite le robinet

Entretien

de carburant sur la position de fermeture.

ZMU06871

1. Position fermée

4. Déposez le capot supérieur et le capuchon de l’orifice de brumisage.

ZMU06822

1. Capuchon

5. Déposez l’hélice. Pour plus d’informations, voir page 61.

6. Installez le moteur hors-bord sur le bac d’essai.

3. Entrée d’eau de refroidissement

7. Remplissez le bac d’essai d’eau douce jusqu’au-dessus du niveau de la plaque anticavitation. ATTENTION: Si le ni-

veau d’eau douce est inférieur au niveau de la plaque anticavitation, ou si l’alimentation en eau est insuffisante, le moteur risque de gripper.

[FCM00291]

8. Amenez le levier de changement de vitesses au point mort.

9. Faites démarrer le moteur et laissez-le tourner au point mort à un ralenti rapide pendant quelques minutes.

AVERTISSEMENT! Ne touchez pas et ne déposez pas de composants électriques lors du démarrage ou pendant que le moteur tourne. Gardez les mains, les cheveux et les vêtements à l’écart du volant et des autres pièces en rotation pendant que le moteur tourne.

[FWM00091]

10. Juste avant que le moteur s’arrête, vaporisez rapidement de l’“huile à brumiser” dans l’orifice de brumisage du silencieux. Si c’est correctement exécuté, le moteur se met alors à fumer excessivement et s’arrête.

1. Surface de l’eau

2. Niveau d’eau inférieur

ZMU06862

ZMU06823

11. Si de l’“huile à brumiser” n’est pas disponible, faites tourner le moteur à un régime de ralenti rapide jusqu’à ce que le circuit d’alimentation se vide et que le moteur s’arrête. Vérifiez si le moteur

Entretien

s’est arrêté et déposez ensuite la bougie. Versez l’équivalent d’une cuiller à thé d’huile moteur propre dans le cylindre. Lancez le moteur manuellement plusieurs fois de suite. Installez la bougie.

12. Retirez le moteur hors-bord du bac d’essai.

13. Vidangez complètement l’eau de refroidissement du moteur hors-bord. Nettoyez soigneusement le corps du moteur.

14. Installez le capuchon de l’orifice de brumisage et le capot supérieur.

15. Installez l’hélice. Pour plus d’informations, voir page 61.

FMU39622

Rinçage avec le connecteur de rinçage (optionnel)

FCM00301

Avant de faire démarrer le moteur, veillez à alimenter en eau les passages d’eau de refroidissement. Sinon, le moteur risque de surchauffer et de subir des dommages.

1. Lavez le corps du moteur hors-bord à l’eau douce. ATTENTION: Ne vapori-

sez pas d’eau dans l’entrée d’air.

[FCM01840]

Pour plus d’informations, voir

page 51.

2. Vidangez complètement le carburant du réservoir de carburant, et déposez ensuite le capot supérieur et le capuchon de l’orifice de brumisage. Pour plus d’in-

formations, voir les étapes 2-4 dans “Rinçage dans un bac d’essai”.

3. Déposez l’hélice. Pour plus d’informations, voir page 61.

4. Déposez la vis située à côté du symbole

” (lavage) sur le carter inférieur. In-

“ stallez le connecteur de rinçage et raccordez-le à un robinet d’eau douce.

5. Recouvrez l’entrée d’eau de refroidissement de bande adhésive.

6. Branchez l’alimentation d’eau au moteur hors-bord.

ZMU02509

1. Connecteur de rinçage

7. Faites démarrer le moteur, laissez-le tourner pendant quelques minutes au régime de ralenti et vaporisez ensuite de l’ “huile à brumiser” dans l’orifice de brumisage du silencieux. Pour plus d’informations, voir les étapes 8-11 dans “Rinçage dans un bac d’essai”.

8. Coupez l’alimentation d’eau au moteur hors-bord, et déposez ensuite le connecteur de rinçage et la bande adhésive.

9. Vidangez complètement l’eau de refroidissement du moteur hors-bord. Nettoyez soigneusement le corps du moteur. Installez le capuchon de l’orifice de brumisage et le capot supérieur.

10. Installez l’hélice. Pour plus d’informations, voir page 61.

Entretien

FMU39280

Lubrification

1. Installez la bougie et serrez-la au couple spécifié. Pour des informations concernant l’installation des bougies, voir page

57.

2. Renouvelez l’huile pour engrenages. Pour les instructions, voir page 62. Vérifiez la présence d’eau dans l’huile, ce qui est une indication d’un joint défectueux. Le remplacement du joint doit être effectué par un distributeur Yamaha agréé avant toute utilisation.

3. Graissez tous les raccords de graissage. Pour plus d’informations, voir page 56.

REMARQUE:

En prévision d’un remisage de longue durée, il est recommandé de brumiser le moteur avec de l’huile. Contactez votre revendeur Yamaha pour des informations sur l’huile de brumisage et les procédures applicables à votre moteur.

FMU28451

Nettoyage du moteur hors-bord

Après utilisation, lavez l’extérieur du moteur hors-bord à l’eau douce. Rincez le système de refroidissement à l’eau douce.

ZMU06763

FMU28461

Contrôle des surfaces peintes du moteur hors-bord

Vérifiez la présence de griffes, d’éclats et d’écaillements de la peinture sur le moteur

hors-bord. Les zones de peinture endommagées sont davantage susceptibles de se corroder. Si nécessaire, nettoyez et peignez ces zones. De la peinture de retouche est disponible auprès de votre distributeur Yamaha.

FMU37074

Entretien périodique

FWM01981

Ces procédures nécessitent des compétences mécaniques, de l’outillage et diverses fournitures. Si vous ne disposez pas des compétences, de l’outillage ni des fournitures spécifiques pour effectuer une procédure de maintenance, faites-la exécuter par un revendeur Yamaha ou toute autre mécanicien qualifié. Les procédures impliquent le démontage du moteur et l’exposition de pièces dangereuses. Pour réduire le risque de blessures par des pièces mobiles, brûlantes ou électriques:

●

Coupez le moteur et gardez le cordon de coupe-circuit du moteur sur vous lorsque vous effectuez la maintenance, sauf spécification contraire.

●

Laissez refroidir le moteur avant de manipuler des pièces ou des liquides brûlants.

●

Remontez toujours complètement le moteur avant utilisation.

FMU28511

Pièces de rechange

Si des pièces de rechange sont nécessaires, utilisez uniquement des pièces d’origine Yamaha ou des pièces de conception et de qualité équivalentes. Une pièce de qualité inférieure risque de mal fonctionner et la perte de contrôle qui en résulte peut mettre en danger la vie de l’opérateur et des passagers. Les pièces et accessoires d’origine Yamaha

Entretien

sont disponibles auprès de votre revendeur Yamaha.

FMU34151

Conditions d’utilisation éprouvantes

Des conditions d’utilisation éprouvantes impliquent l’exécution d’une ou de plusieurs des opérations suivantes sur une base régulière:

●

Utilisation continue au régime (tr/min) maximum ou presque pendant plusieurs heures

●

Utilisation continue à bas régime (tr/min) pendant plusieurs heures

●

Utilisation avec insuffisamment de temps pour le préchauffage et le refroidissement du moteur

●

Accélérations et décélérations rapides fréquentes

●

Changement de vitesses fréquent

●

Démarrage et arrêt fréquents du (des) moteur(s)

●

Utilisation fluctuant souvent entre des

charges légères et importantes Les moteurs hors-bord utilisés dans les conditions ci-dessus nécessitent une maintenance plus fréquente. Yamaha vous recommande de faire procéder à cet entretien deux fois plus souvent que spécifié dans le tableau de maintenance. Par exemple, si un entretien particulier doit être effectué au bout de 50 heures, faites-le plutôt après 25 heures d’utilisation. Cela contribuera à prévenir une détérioration plus rapide des composants du moteur.

Entretien

FMU34446

Tableau de maintenance 1 REMARQUE:

●

Reportez-vous aux sections afférentes dans ce chapitre pour des explications sur chaque

action spécifique de l’utilisateur.

●

Le cycle de maintenance dans ces tableaux postule une utilisation de 100 heures par an

et un rinçage régulier des passages d’eau de refroidissement. La fréquence de mainte-

nance doit être ajustée si vous utilisez le moteur dans des conditions plus éprouvantes,

comme de naviguer à la traîne.

●

Un démontage et des réparations peuvent s’avérer nécessaires en fonction du résultat des

contrôles de maintenance.

●

Les pièces consommables et les lubrifiants perdront de leur efficacité au fil du temps et par

une utilisation normale, quelle que soit la période de garantie.

●

Si vous naviguez dans de l’eau salée, boueuse ou turbide (trouble), le moteur doit être

rincé à l’eau douce après chaque utilisation. Le symbole “ Le symbole “

Désignation Actions

Anode (externe)

Anode (couvercle du thermostat)

Fuite d’eau de refroidissement

Levier de verrouillage du capot

Condition/bruit de démarrage du moteur

Régime de ralenti du moteur / bruit

Huile moteur Remplacement

Filtre à huile moteur (carter)

Filtre à carburant (type jetable)

Filtre à carburant (à l’intérieur du réservoir de carburant intégré)

Conduite d’alimentation

” indique les contrôles que vous pouvez effectuer vous-même. ” indique les travaux qui doivent être effectués par votre revendeur Yamaha.

Initial Toutes les

Inspection ou remplacement si nécessaire

Inspection

Inspection, nettoyage ou remplacement si nécessaire

Remplacement

Inspection et nettoyage si nécessaire

Inspection

Inspection ou remplacement si nécessaire

20 heures

(3 mois)

100 heu-

res (1 an)

300 heu-

res (3

ans)

500 heu-

res (5

ans)

Entretien

Désignation Actions

Pompe à carburant

Fuite de carburant/huile moteur

Huile pour engrenages Remplacement

Points de graissage Graissage

Turbine/corps de pompe à peau

Hélice/écrou d’hélice/ fendue

Tringle d’inverseur

Bougie

Capuchon de bougie/fil de bougie

Eau de la sortie témoin d’eau de refroidissement

Tringle d’accélérateur/ câble d’accélérateur

Thermostat

Jeu des soupapes Inspection et réglage

Entrée d’eau de refroidissement

Contacteur d’arrêt

Connexions du connecteur/connexions du fil

Réservoir de carburant (réservoir de carburant portable Yamaha optionnel)

Réservoir de carburant (réservoir intégré)

Inspection ou remplacement si nécessaire

Inspection

Inspection ou remplacement si nécessaire

Remplacement

Inspection ou remplacement si nécessaire

Inspection, réglage ou remplacement si nécessaire

Inspection ou remplacement si nécessaire

Inspection

Inspection, réglage ou remplacement si nécessaire

Inspection ou remplacement si nécessaire

Inspection

Inspection ou remplacement si nécessaire

Inspection et nettoyage si nécessaire

Initial Toutes les

20 heures

(3 mois)

100 heu-

res (1 an)

300 heu-

res (3

ans)

500 heu-

res (5

ans)

FMU34451

Tableau de maintenance 2

Désignation Actions

Guide d’échappement/ collecteur d’échappement

Inspection ou remplacement si nécessaire

Entretien

Toutes les

1000 heures

Entretien

FMU28943

Graissage

Yamaha grease A (graisse hydrofuge) Yamaha grease D (graisse résistante à la corrosion ; pour l’arbre d’hélice)

F4B, F5A, F6C

ZMU06764

Entretien

FMU39291

Nettoyage et réglage de la bougie

La bougie est un composant important du moteur. La condition d’une bougie peut donner une indication de l’état du moteur. Par exemple, si le centre de la porcelaine de l’électrode est très blanc, cela peut indiquer une fuite de l’admission d’air ou un problème de carburation dans ce cylindre. Ne tentez pas de diagnostiquer des problèmes vousmême. Mais présentez plutôt votre moteur hors-bord à un revendeur Yamaha. Déposez et inspectez périodiquement la bougie parce que la chaleur et les dépôts provoquent une détérioration et une érosion progressives de la bougie.

1. Déposez le capuchon de bougie de la

bougie.

Bougie standard:

CR6HSB

3. Veillez à utiliser la bougie spécifiée, sinon le moteur risque de ne pas fonctionner correctement. Avant d’installer la bougie, mesurez l’écartement des électrodes à l’aide d’une jauge d’épaisseur ; remplacez-la si hors spécifications.

1. Ecartement des électrodes

2. Numéro de référence de bougie

3. Marque de bougie (NGK)

Ecartement des électrodes:

0.6–0.7 mm (0.024–0.028 in)

1. Capuchon de bougie

ZMU06803

2. Déposez la bougie. Lorsque l’érosion d’une électrode devient excessive ou que les dépôts de carbone et autres sont excessifs, remplacez la bougie par une bougie du type correct.

AVERTISSEMENT! Lors de la dépose ou de l’installation d’une bougie, veillez à ne pas endommager l’isolateur. Un isolateur endommagé peut provoquer la formation d’étincelles à l’extérieur, ce qui peut entraîner un incendie ou une explosion.

[FWM00561]

4. Lorsque vous installez la bougie, essuyez les saletés des filetages et serrezla ensuite au couple spécifié.

Couple de serrage de la bougie:

13.0 Nm (1.33 kgf-m, 9.6 ft-lb)

REMARQUE:

Si vous ne disposez pas d’une clé dynamométrique au moment où vous installez une bougie, une estimation correcte du couple spécifié consiste à serrer la bougie de 1/4 à 1/2 tour après l’avoir vissée à la main. Faites ensuite serrer la bougie au couple spécifié à l’aide d’une clé dynamométrique le plus rapidement possible.

Entretien

FMU39920

Contrôle du filtre à carburant

Les filtres à carburant se trouvent dans l’orifice de remplissage du réservoir de carburant intégré et dans le capot inférieur. Contrôlez périodiquement les filtres à carburant. Si vous trouvez des corps étrangers dans les filtres, nettoyez-les ou remplacez-les. Pour le nettoyage ou le remplacement des filtres à carburant, consultez un revendeur Yamaha.

1. Filtre à carburant

FMU40140

ZMU06765

Contrôle du régime de ralenti

FCM02230

Lorsque vous contrôlez le régime de ralenti du moteur, veillez à alimenter en eau les passages d’eau de refroidissement en plaçant le moteur hors-bord dans l’eau ou en utilisant un embout de rinçage ou un bac d’essai.

Pour contrôler le régime de ralenti du moteur, vous devez utiliser un compte-tours de diagnostic. Pour le contrôle ou le réglage du régime de ralenti du moteur, consultez un revendeur Yamaha.

FMU39516

Renouvellement de l’huile moteur

FCM01710

Renouvelez l’huile moteur après les 20 premières heures ou les 3 premiers mois

d’utilisation et, ensuite, toutes les 100 heures ou à des intervalles de 1 an. Sinon, le moteur s’usera prématurément.

Vidangez l’huile moteur au moyen d’un vidangeur d’huile.

1. Placez le moteur hors-bord en position verticale (pas incliné). ATTENTION: Si

le moteur hors-bord n’est pas de niveau, le niveau d’huile indiqué sur la jauge d’huile risque de manquer de précision.

[FCM01861]

ZMU06766

2. Faites démarrer le moteur. Laissez-le chauffer et maintenez-le au régime de ralenti pendant 5-10 minutes.

3. Arrêtez le moteur et laissez-le pendant 5-10 minutes.

4. Déposez le capot supérieur.

5. Enlevez le bouchon de l’orifice de remplissage d’huile.

1. Bouchon de remplissage d’huile

2. Hublot de contrôle d’huile de lubrification

ZMU06769

Entretien

REMARQUE:

6. Insérez le tube du vidangeur d’huile dans l’orifice de remplissage d’huile, et vidangez ensuite complètement l’huile moteur à l’aide du vidangeur d’huile.

1. Vidangeur d’huile

7. Si un vidangeur d’huile n’est pas disponible, déposez la vis de vidange tout en maintenant un conteneur sous l’orifice de vidange. Vidangez complètement l’huile. Essuyez immédiatement les éventuelles coulures d’huile.

1. Vis de vidange

2. Rondelle

8. Si la vis de vidange a été déposée, installez une nouvelle rondelle et la vis de

ZMU06767

ZMU06768

vidange, et serrez ensuite la vis de vidange.

Boulon de vidange d’huile moteur:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

9. Ajoutez la quantité prescrite d’huile par l’orifice de remplissage. ATTENTION:

Un remplissage excessif du réservoir d’huile risque de provoquer des fuites ou des dommages. Si le niveau d’huile dépasse le repère supérieur, extrayez de l’huile jusqu’à ce que le niveau d’huile soit compris entre les repères de niveau inférieur et supérieur.

[FCM02181]

10. Installez le bouchon de remplissage d’huile et serrez-le complètement.

Huile moteur préconisée:

Huile pour moteur hors-bord 4 temps

Quantité d’huile moteur:

0.6 L (0.63 US qt, 0.53 Imp.qt)

11. Laissez le moteur hors-bord pendant 5-10 minutes.

12. Retirez le bouchon de remplissage d’huile et essuyez la jauge d’huile moteur.

13. Installez le bouchon de remplissage d’huile et serrez-le complètement.

14. Retirez de nouveau le bouchon de remplissage d’huile et vérifiez si le niveau d’huile sur la jauge se situe entre les repères de niveau inférieur et supérieur. Si le niveau d’huile moteur n’est pas au bon niveau, ajoutez ou extrayez de l’huile jusqu’à ce que le niveau soit compris entre les repères de niveau inférieur et supérieur.

Entretien

2 3

ZMU06737

1. Jauge d’huile

2. Repère supérieur

3. Repère inférieur

15. Faites démarrer le moteur et assurezvous qu’il n’y a pas de fuites d’huile.

ATTENTION: S’il y a des fuites d’huile, arrêtez le moteur et identifiez la cause. Consultez votre distributeur Yamaha si le problème ne peut être localisé et corrigé. Continuer à naviguer en présence d’un problème peut entraîner de graves dommages pour le moteur.

16. Eliminez l’huile usagée conformément aux réglementations locales.

REMARQUE:

●

Pour plus d’informations sur l’élimination de l’huile de vidange, consultez votre revendeur Yamaha.

●

Renouvelez l’huile plus souvent si vous utilisez le moteur dans des conditions plus éprouvantes, comme de naviguer à la traîne.

17. Installez le capot supérieur.

FMU39771

Contrôle du connecteur et du fil

Pour le contrôle des éléments suivants pour les connecteurs et les fils, consultez un revendeur Yamaha.

●

Vérifiez si chaque connecteur est correctement connecté.

[FCM02150]

●

Vérifiez si chaque fil de masse est correctement fixé.

FMU39301

Contrôle de l’hélice

FWM02280

Vous risquez de graves blessures si le moteur venait à démarrer accidentellement alors que vous vous trouvez à proximité de l’hélice. Avant de procéder à l’inspection, à la dépose ou à l’installation de l’hélice, placez le levier de changement de vitesses au point mort et retirez l’agrafe du coupe-circuit du moteur.

Ne maintenez pas l’hélice avec la main lorsque vous desserrez et que vous serrez l’écrou de l’hélice. Placez un bloc de bois entre la plaque anticavitation et l’hélice pour éviter que l’hélice tourne.

ZMU06879

Points de contrôle

●

Vérifiez si chacune des pales de l’hélice ne porte pas de traces d’érosion due à la cavitation ou à la ventilation, ou d’autres dommages.

●

Vérifiez si l’arbre d’hélice n’est pas endommagé.

●

Vérifiez si les cannelures ne présentent pas de traces de dommages ni d’usure.

●

Vérifiez s’il n’y a pas de ligne de pêche enroulée autour de l’arbre d’hélice.

Entretien

●

Vérifiez si le joint SPI de l’arbre d’hélice n’est pas endommagé.

ZMU06777

1. Arbre d’hélice

FMU30662

Dépose de l’hélice

FMU39310

Modèles à cannelures

1. Redressez la goupille fendue et extrayez-la à l’aide d’une pince.

2. Déposez l’écrou d’hélice et la rondelle.

AVERTISSEMENT! Ne maintenez pas l’hélice avec la main lorsque vous desserrez l’écrou de l’hélice.

[FWM01890]

FMU30672

Installation de l’hélice

FMU39323

Modèles à cannelures

FCM00501

Veillez à utiliser une nouvelle goupille fendue et à en replier correctement les extrémités. L’hélice risque sinon de s’enlever en cours d’utilisation et d’être perdue.

1. Appliquez de la Yamaha grease D (graisse anticorrosion) dans l’arbre d’hélice.

2. Installez la rondelle de poussée et l’hélice sur l’arbre d’hélice. ATTENTION:

Veillez à installer la rondelle de poussée avant d’installer l’hélice. Le carter inférieur et le moyeu de l’hélice risquent sinon de subir des dommages.

[FCM01881]

3. Installez la rondelle et serrez l’écrou de l’hélice jusqu’à ce qu’il n’y ait plus de jeu dans l’hélice.

4. Alignez l’orifice de l’écrou de l’hélice sur l’orifice de l’arbre d’hélice. Insérez une goupille fendue neuve dans les orifices et repliez les extrémités de la goupille fendue. ATTENTION: Ne réutilisez pas

la goupille fendue. L’hélice risque sinon de s’enlever en cours d’utilisa-

[FCM01891]

tion.

1. Goupille fendue

2. Ecrou d’hélice

3. Rondelle

4. Hélice

5. Rondelle de poussée

3. Déposez l’hélice et la rondelle de poussée.

Entretien

REMARQUE:

Si l’orifice de l’écrou d’hélice n’est pas aligné sur l’orifice de l’arbre d’hélice après le serrage de l’écrou d’hélice, serrez un peu plus l’écrou ou desserrez-le de manière à aligner les orifices.

FMU39781

Renouvellement de l’huile pour engrenages

FWM02350

Assurez-vous que le moteur hors-bord est fermement fixé sur le tableau AR ou sur un support stable. Vous risquez d’être gravement blessé si le moteur hors-bord venait à retomber sur vous.

1. Placez le moteur hors-bord en position verticale (pas incliné).

2. Placez un conteneur adéquat sous le carter d’hélice.

3. Déposez la vis de vidange de l’huile pour engrenages.

talliques, cela signifie que le carter d’engrenages est peut-être endommagé. Faites également vérifier et réparer le moteur hors-bord par un revendeur Yamaha.

[FCM00713]

REMARQUE:

Pour l’élimination de l’huile usagée, consultez votre distributeur Yamaha.

5. Injectez de l’huile pour engrenages par l’orifice de la vis de vidange de l’huile pour engrenages en utilisant un flexible ou un système de remplissage sous pression.

Huile pour engrenages préconisée:

Huile de transmission hypoïde SAE n°90

Quantité d’huile pour engrenages:

0.100 L (0.106 US qt, 0.088 Imp.qt)

ZMU06779

1. Vis de purge d’huile pour engrenages

2. Vis de niveau d’huile

4. Déposez la vis de niveau d’huile et le joint pour permettre une vidange complète de l’huile. ATTENTION: Vérifiez

l’huile pour engrenages usagée après l’avoir vidangée. Si l’huile est d’apparence laiteuse ou contient de l’eau ou une grande quantité de particules mé-

ZMU06780

6. Placez un nouveau joint sur la vis de niveau d’huile. Lorsque l’huile commence à s’écouler par l’orifice de la vis de niveau d’huile, insérez et serrez la vis de niveau d’huile.

Couple de serrage:

9.0 Nm (0.92 kgf-m, 6.6 ft-lb)

7. Placez un nouveau joint sur la vis de vidange d’huile pour engrenages. Insérez et serrez la vis de vidange de l’huile pour engrenages.

Couple de serrage:

9.0 Nm (0.92 kgf-m, 6.6 ft-lb)

FMU39331

Inspection et remplacement de l’anode (externe)

Les moteurs hors-bord Yamaha sont protégés contre la corrosion au moyen d’une anode réactive. Inspectez périodiquement l’anode externe. Eliminez les dépôts à la surface de l’anode. Consultez un distributeur Yamaha pour le remplacement de l’anode externe.

FCM00720

Ne peignez pas les anodes, car cela les rendrait inefficaces.

Entretien

1. Anode

ZMU06781

Dépannage

FMU39523

Recherche de pannes

Cette section décrit les causes probables et les remèdes à des problèmes tels que ceux affectant les systèmes d’alimentation, de compression et d’allumage, ou encore des difficultés de démarrage ou une perte de puissance. Veuillez noter que tous les éléments de cette section peuvent ne pas s’appliquer à votre modèle. Si votre moteur hors-bord nécessite des réparations, présentez-le à votre revendeur Yamaha.

Le moteur refuse de démarrer.

Q. Le réservoir de carburant est-il vide ? R. Remplissez le réservoir de carburant frais et propre.

Q. Le carburant est-il contaminé ou altéré ? R. Remplissez le réservoir de carburant frais et propre.

Q. Le filtre à carburant est-il obstrué ? R. Nettoyez ou remplacez le filtre.

Q. La pompe à carburant fonctionne-t-elle incorrectement ? R. Faites procéder à un entretien par un revendeur Yamaha.

Q. Le câblage de la bougie est-il endommagé ou mal connecté ? R. Vérifiez si les fils sont usés ou endommagés. Serrez toutes les connexions lâches. Remplacez les fils usés ou endommagés.

Q. Des composants électriques fonctionnent-ils incorrectement ? R. Faites procéder à un entretien par un revendeur Yamaha.

Q. L’agrafe est-elle placée sur le cordon du coupe-circuit du moteur ? R. Installez l’agrafe sur le coupe-circuit du moteur.

Q. Les composants internes du moteur sontils endommagés ? R. Faites procéder à un entretien par un revendeur Yamaha.

Le régime est irrégulier ou le moteur cale.

Q. Le système d’alimentation est-il obstrué ? R. Vérifiez si la conduite d’alimentation est coincée ou pliée, ou s’il y a d’autres obstructions dans le système d’alimentation.

Q. Le carburant est-il contaminé ou altéré ? R. Remplissez le réservoir de carburant frais et propre.

Q. La bougie est-elle encrassée ou de type incorrect ? R. Inspectez la bougie. Nettoyez ou remplacez par une bougie du type préconisé.

Q. Le capuchon de bougie est-il incorrectement installé ? R. Vérifiez et réinstallez le capuchon.

Q. Le filtre à carburant est-il obstrué ? R. Nettoyez ou remplacez le filtre.

Q. Des composants électriques fonctionnent-ils incorrectement ? R. Faites procéder à un entretien par un revendeur Yamaha.

Dépannage

Q. L’écartement des électrodes de la bougie est-il incorrect ? R. Remplacez la bougie.

Q. Le câblage de la bougie est-il endommagé ou mal connecté ? R. Vérifiez si les fils sont usés ou endommagés. Serrez toutes les connexions lâches. Remplacez les fils usés ou endommagés.

Q. L’huile moteur spécifiée est-elle utilisée ? R. Vérifiez et renouvelez l’huile avec le type spécifié.

Q. Le thermostat fonctionne-t-il incorrectement ou est-il obstrué ? R. Faites procéder à un entretien par un revendeur Yamaha.

Q. Les réglages du carburateur sont-ils incorrects ? R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La pompe à carburant fonctionne-t-elle incorrectement ? R. Faites procéder à un entretien par un revendeur Yamaha.

Q. La vis de mise à pression atmosphérique est-elle serrée ? R. Desserrez la vis de mise à pression atmosphérique.

Q. Le bouton du starter est-il actionné ? R. Ramenez-le à sa position de départ.

Q. Le branchement du raccord de carburant est-il incorrect ? R. Branchez-le correctement.

Q. Le réglage du câble d’accélérateur est-il incorrect ? R. Faites procéder à un entretien par un revendeur Yamaha.

La puissance du moteur diminue.

Q. L’hélice est-elle endommagée ? R. Faites réparer ou remplacer l’hélice.

Q. Le pas ou le diamètre de l’hélice est-il incorrect ? R. Installez une hélice correcte pour faire fonctionner le moteur hors-bord dans sa plage de régime (tr/min) préconisée.

Q. L’angle de trim est-il incorrect ? R. Ajustez l’angle de trim pour assurer un fonctionnement optimal.

Q. Le moteur hors-bord est-il monté à une hauteur incorrecte sur le tableau AR ? R. Faites ajuster le moteur hors-bord à la bonne hauteur sur le tableau AR.

Q. La coque du bateau est-elle couverte de concrétions marines ? R. Nettoyez la coque du bateau.

Q. La bougie est-elle encrassée ou de type incorrect ? R. Inspectez la bougie. Nettoyez ou remplacez par une bougie du type préconisé.

Q. Le carburateur est-il obstrué ? R. Faites procéder à un entretien par un revendeur Yamaha.

Dépannage

Q. Des algues ou d’autres corps étrangers sont-ils enchevêtrés autour du boîtier d’hélice ? R. Eliminez les corps étrangers et nettoyez l’embase.
