Page 1

KÄYTTÄJÄN KÄSIKIRJA

F50F FT50G F60C FT60D

6C1-28199-80-L0

Page 2

LMU25050

Lue tämä Käyttäjän käsikirja huolellisesti, ennen kuin alat käyttää

perämoottoria.

Page 3

Käsikirjan tärkeät tiedot

LMU25100

Tärkeitä tietoja omistajalle

Kiitos, kun valitsit Yamaha-perämoottorin. Tämä Käyttäjän käsikirja sisältää tarvittavat tiedot perämoottorin käyttämisestä ja kunnossapidosta. Lukemalla nämä yksinkertaisia ohjeet huolellisesti ja noudattamalla niitä voit nauttia uudesta Yamaha-perämoottorista mahdollisimman kauan. Jos sinulla on kysyttävää perämoottorin käyttämisestä tai kunnossapitotoimista, ota yhteyttä Yamahajälleenmyyjään. Erityisen tärkeät tiedot on merkitty seuraavilla tavoilla tähän Käyttäjän käsikirjaan.

Turvallisuusvaroituksen merkki tarkoittaa: HUOMIO! OLE VARUILLASI! TURVALLISUUTESI ON KYSEESSÄ!

LWM00780

VAROITUS

VAROITUS-kohdassa mainittujen ohjeiden noudattamatta jättäminen voi johtaa vakavien vammojen tai kuoleman aiheutumiseen koneenkäyttäjälle, sivustakatsojalle tai perämoottorin tarkastajalle tai korjaajalle.

LCM00700

TÄRKEÄÄ:

TÄRKEÄÄ-kohdassa kerrotaan erityisistä varotoimista, joita on noudatettava ettei perämoottori vahingoittuisi.

toriisi nähden. Jos sinulla on kysyttävää tämän käsikirjan sisällöstä, ota yhteyttä Yamaha-jälleenmyyjään.

HUOMAA:

Tämän oppaan toimintaohjeiden ja kuvien perustana on F50FED, F50FET, FT50GET, F60CET, FT60DET ja sen vakiovarusteet. Tämän kaikki ohjeet eivät ehkä koske tiettyä mallia.

LMU25120

F50F, FT50G, F60C, FT60D

KÄYTTÄJÄN KÄSIKIRJA

1. painos, toukokuu 2004

Kaikki oikeudet pidätetään.

Jälkipainos tai muu käyttäminen

kielletty ilman Yamaha Motor Co., Ltd:n antamaa kirjallista lupaa.

Painettu Japanissa

HUOMAA:

HUOMAUTUS-kohdassa kerrotaan olennaista tietoa, jonka avulla toimenpide on helpompi tai selvempi suorittaa.

Yamaha parantaa jatkuvasti tuotteidensa rakennetta ja laatua. Tämä käsikirja sisältää painohetkellä uusimmat tuotetiedot, mutta jatkuvan tuotekehittelyn takia sen tiedoissa voi ehkä olla pieniä eroja omaan perämoot-

Page 4

Sisällysluettelo

Yleistä................................................. 1

Tunnistetiedot.................................. 1

Perämoottorin sarjanumero............... 1

Avaimen numero............................... 1

CE-merkintälaatta ........................... 1

Käyttöturvallisuustietoja .................. 2

Tärkeät merkinnät ........................... 3

Varoitusmerkinnät ............................. 3

Huomautusmerkinnät........................ 3

Tankkausohjeet............................... 3

Bensiini ............................................. 4

Moottoriöljy........................................ 4

Akkuvaatimukset ............................. 4

Akun tekniset tiedot........................... 5

Potkurin valitseminen ...................... 5

Vaihde päällä käynnistyksen

estolaite......................................... 6

Tärkeimmät osat................................ 7

Keskeiset osat................................. 7

Polttoainesäiliö.................................. 7

Polttoaineletkun liitos ........................8

Polttoainemittari ................................8

Polttoainesäiliön tulppa ..................... 8

Korvausilmaruuvi............................... 8

Kauko-ohjaus .................................... 8

Kauko-ohjausvipu ............................. 8

Vapaa-asennon lukitsin..................... 9

Vapaa-asennon kaasuvipu ............... 9

Kaasuvivun kitkansäädin .................. 9

Moottorin turvakytkin....................... 10

Pääkytkin ........................................ 10

Kauko-ohjauslaitteen tai

ohjauskahvan sähkötrimmi- ja

kippikytkin ..................................... 11

Alakopan sähkötrimmi- ja

kippikytkin ..................................... 11

Anodilla varustettu trimmievä.......... 11

Trimmitanko (kippitappi).................. 12

Kippilukkomekanismi....................... 12

Sähkötrimmi- ja kippimallin tai

sähköhydraulisen kippimallin

kippauksen kannatinvipu .............. 12

Yläkopan lukitus- ja vapautusvivut

(kääntötyyppi) ............................... 12

Huuhtelulaite ................................... 13

Käyntinopeusmittari......................... 13

Digitaalinen käyntinopeusmittari .....13

Alhaisen öljynpaineen

varoitusvalo...................................14

Alhaisen öljynpaineen

varoitusvalo...................................14

Ylikuumenemisen varoitusvalo........ 14

Ylikuumenemisen varoitusvalo

(digitaalinen) .................................15

Nopeusmittari (digitaalinen) ............15

Trimmimittari ...................................15

Trimmimittari (digitaalinen)..............16

Käyttötuntimittari (digitaalinen)........16

Trippimittari .....................................16

Kello ................................................17

Polttoainemittari ..............................17

Polttoaineen varoitusvalo ................ 17

Alhaisen akkujännitteen

varoitusvalo...................................18

Varoitusjärjestelmä ....................... 18

Ylikuumenemisvaroitus ...................18

Alhaisen öljynpaineen varoitus........ 19

Käyttö............................................... 21

Asennus........................................ 21

Perämoottorin asentaminen ............ 21

Moottorin sisäänajo....................... 22

Toimintaohje nelitahtimalleissa .......22

Ennen käyttöä tehtävät

tarkistukset.................................. 22

Polttoaine ........................................22

Hallintalaitteet.................................. 23

Moottori ...........................................23

Moottoriöljyn määrän

tarkistaminen................................. 23

Polttoaineen lisääminen................ 23

Perämoottorin käyttäminen........... 24

Polttoaineen syöttäminen

(erillinen säiliö) .............................. 24

Moottorin käynnistäminen ...............25

Moottorin lämmittäminen............... 26

Käsikäynnistyksellä ja

sähkökäynnistyksellä

varustetut mallit.............................26

Vaihteen kytkeminen .................... 27

Eteenajo (ohjauskahvalla ja

Page 5

Sisällysluettelo

kauko-ohjauksella varustetut

mallit) ............................................27

Peruutus (automaattisella

peruutuslukolla ja sähkötrimmillä

ja -kipillä varustetut mallit) ............ 27

Peruutus (käsikäyttöisellä ja

sähköhydraulisella kipillä

varustetut mallit) ........................... 28

Moottorin pysäyttäminen ............... 28

Toimintaohje ................................... 28

Perämoottorin trimmaaminen........ 29

Trimmikulman säätäminen.............. 30

Trimmikulman säätäminen

hydarulisella kipillä

varustetuissa malleissa................. 31

Veneen trimmikulman

säätäminen ................................... 31

Kippaaminen ylös ja alas .............. 32

Moottorin kippaaminen ylös

(sähköhydraulisella kipillä

varustetut mallit) ........................... 32

Moottorin kippaaminen ylös ............33

Moottorin kippaaminen alas

(käsikäyttöisellä ja

sähköhydraulisella kipillä

varustetut mallit) ........................... 34

Moottorin kippaaminen alas ............ 35

Ajaminen matalassa vedessä ....... 35

Sähköhydraulisella kipillä

varustetut mallit............................. 36

Sähkötrimmi- ja kippimallit /

Sähkökippauksella varustetut

mallit ............................................. 37

Ajaminen muissa oloissa............... 38

Kunnossapito ..................................39

Tekniset tiedot............................... 39

Perämoottorin kuljettaminen ja

varastoiminen.............................. 40

Perämoottorin varastoiminen .......... 41

Toimintaohje ................................... 41

Voitelu (muut kuin

tuoreöljyvoitelumallit) ....................43

Akun kunnossapito.......................... 43

Moottorin huuhteleminen ................ 44

Perämoottorin puhdistaminen ......... 44

Moottorin maalipinnan

tarkistaminen................................. 45

Määräaikaiset huoltotoimet........... 45

Varaosat..........................................45

Huoltoaikataulu ...............................46

Huoltoaikataulu (lisä-) .....................47

Voitelu .............................................48

Sytytystulpan puhdistaminen ja

säätäminen ...................................48

Polttoainejärjestelmän

tarkistaminen................................. 49

Polttoainesuodattimen

tarkastaminen ...............................50

Polttoainesuodattimen

puhdistaminen............................... 50

Joutokäyntinopeuden

tarkistaminen................................. 51

Moottoriöljyn vaihtaminen ...............51

Johdinten ja liittimien

tarkistaminen................................. 53

Pakokaasuvuodot............................ 53

Vesivuodot ......................................54

Moottorin öljyvuodot ........................ 54

Sähkötrimmi- ja kippijärjestelmän

tarkistaminen................................. 54

Potkurin tarkistaminen..................... 54

Potkurin irrottaminen ....................... 55

Potkurin asentaminen .....................56

Vaihteistoöljyn vaihtaminen............. 56

Polttoainesäiliön puhdistaminen...... 57

Anodien tarkistaminen ja

vaihtaminen................................... 58

Akun tarkistaminen

(sähkökäynnistyksellä

varustetuissa moottoreissa) .......... 59

Akun kytkeminen.............................60

Akun kytkeminen irti ........................ 60

Yläkopan tarkistaminen...................60

Veneen pohjan maalaaminen .........61

Ratkaisuehdotus............................. 62

Vianetsintä .................................... 62

Tilapäiset toimet

hätätilanteessa............................ 66

Törmäysvauriot ...............................66

Sulakkeen vaihtaminen ................... 66

Page 6

Sisällysluettelo

Sähkötrimmi ja -kippi eivät toimi...... 66

Käynnistysmoottori ei toimi .............67

Moottorin käynnistäminen

hätätilanteessa.............................. 68

Veteen pudonneen moottorin

käsitteleminen ............................. 68

Toimintaohje ................................... 68

Page 7

LMU25170

Tunnistetiedot

LMU25182

Perämoottorin sarjanumero

Perämoottorin sarjanumero on merkitty kiinnityskorvakkeen paapuurinpuoleiseen sivuun tai kääntöjalustan yläosaan kiinnitettyyn kilpeen. Merkitse perämoottorin sarjanumero sille varattuihin kohtiin, jotta löydät sen helposti tilatessasi varaosia Yamaha-jälleenmyyjältä ja siinä tapauksessa, että perämoottori varastetaan.

Yleistä

1. Avaimen numero

LMU25202

CE-merkintälaatta

Tällä kilvellä varustetut moottorit täyttävät EU:n konedirektiivin soveltuvien osien vaatimukset. Lisätietoja on merkintälaatassa ja EU-vaatimustenmukaisuusvakuutuksessa.

1. Perämoottorin sarjanumeron sijainti

LMU25190

Avaimen numero

Jos moottorissa on päävirtalukko, avaimeen on merkitty tunnistenumero oheisen kuvan mukaisesti. Merkitse avaimen tunnistenumero sille varattuun kohtaan uuden avaimen tilaamista varten.

1. CE-merkintälaatan sijainti

ZMU04704

Page 8

Yleistä

ZMU01696

LMU25370

Käyttöturvallisuustietoja

●

Lue tämä käsikirja kokonaan, ennen kuin asennat perämoottorin tai alat käyttää sitä. Lukemalla käsikirjan saat tarvittavat tiedot moottorista ja sen käyttämisestä.

●

Lue veneen mukana toimitetut käyttöoppaat ja varoitukset, ennen kuin alat käyttää venettä. Varmista, että ymmärrät kaikki ohjeet.

●

Älä asenna tätä perämoottoria veneeseen, joka on mitoitettu pienempää moottoria varten. Liian tehokkaan moottorin käyttäminen voi aiheuttaa veneen hallinnan menettämisen. Perämoottorin nimellisteho saa olla enintään yhtäsuuri kuin veneen tiedoissa ilmoitettu enimmäisteho. Jos et tiedä veneen tehosuositusta, ota yhteyttä veneen myyjään tai valmistajaan.

●

Älä tee muutoksia perämoottoriin. Muutokset voivat vahingoittaa moottoria tai vaarantaa käyttöturvallisuuden.

●

Älä koskaan käytä moottoria päihtyneenä. Noin 50 prosenttia veneilyonnettomuuksista johtuu veneen käyttämisestä päihtyneenä.

●

Huolehdi siitä, että veneessä on kelluntaliivi jokaista matkustajaa varten. Kelluntaliivi on suositeltavaa pitää aina päällä vesillä liikuttaessa. Etenkin lasten ja uimataidot-

tomien on aina pidettävä yllään kelluntaliiviä. Vaarallisissa oloissa kaikkien veneessä olevien on pidettävä yllään kelluntaliivejä.

●

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä. Ole huolellinen käsitellessäsi ja säilyttäessäsi bensiiniä. Varmista ennen moottorin käynnistämistä, että läsnä ei ole bensiinihöyryjä tai polttoainevuotoja.

●

Tämä tuote muodostaa pakokaasuja, jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

●

Tarkista ennen moottorin käynnistämistä, että kaasu, vaihteet ja ohjaus toimivat normaalisti.

●

Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Jos horjahdat ajon aikana, naru irtoaa turvakytkimestä ja moottori pysähtyy.

●

Tutustu merenkulkusäädöksiin ja noudata niitä. Huolehdi siitä, että käytössäsi ovat tiedot

●

säätilasta. Selvitä ajankohtainen sääennuste, ennen kuin lähdet vesille. Vältä veneilemistä vaarallisessa säässä.

●

Kerro jollekin aina ennen lähtöä vesille, mihin olet matkalla. Muista ilmoittaa tälle henkilölle suunnitelmien muuttumisesta.

●

Käytä tervettä järkeä ja harkintakykyä veneillessäsi. Tunne omat kykysi ja varmista, että tiedät, miten veneesi käyttäytyy erilaisissa oloissa. Älä ylitä omia rajojasi tai veneesi asettamia rajoituksia. Liiku aina

Page 9

Yleistä

turvallisella nopeudella ja huolehdi riittävällä tähystyksellä esteiden ja muun liikenteen väistämisestä.

●

Huolehdi moottorin käydessä siitä, että veneen läheisyydessä ei ole uimareita. Älä veneile uimarantojen läheisyydessä.

●

Jos havaitset veneen läheisyydessä uimarin, kytke vaihde vapaalle ja pysäytä moottori.

LMU25380

Tärkeät merkinnät

LMU25395

Varoitusmerkinnät

ZMU04703

LMU25401

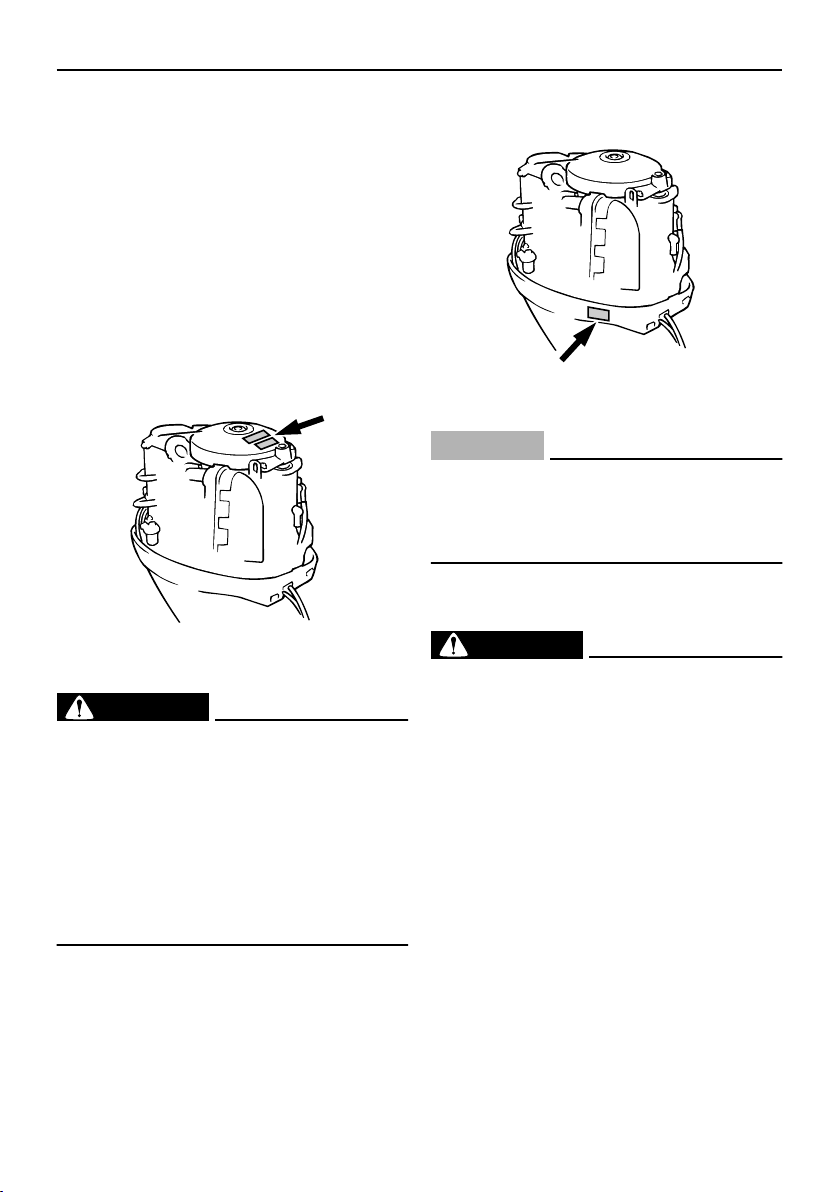

Kilpi

LWM01260

VAROITUS

●

Varmista ennen moottorin käynnistämistä, että vaihdevipu on vapaa-asennossa. (ei koske 2 hv:n malleja)

●

Älä koske sähköosiin tai irrota niitä käynnistyksen tai käytön aikana.

●

Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

LMU25464

Huomautusmerkinnät

ZMU04702

LMU25472

Kilpi

LCM01190

TÄRKEÄÄ:

Älä kuljeta tai säilytä moottoria muuten kuin kuvatuissa asennoissa. Muussa tapauksessa vuotava öljy voi vahingoittaa moottoria.

LMU25540

Tankkausohjeet

LWM00010

VAROITUS

POLTTOAINE JA POLTTOAINEHÖYRYT VOIVAT SYTTYÄ JA RÄJÄHTÄÄ HELPOSTI!

Älä tupakoi tankkaamisen aikana ja

●

huolehdi siitä, että läheisyydessä ei ole kipinöitä, liekkejä tai vastaavia, jotka voivat aiheuttaa polttoainehöyryjen syttymisen. Sammuta moottori ennen tankkaamis-

●

ta.

●

Tankkaa moottori hyvin tuuletetussa tilassa. Älä täytä irrallisia polttoainesäiliöitä veneessä.

●

Varo roiskuttamasta polttoainetta. Jos polttoainetta kuitenkin roiskuu, kuivaa

Page 10

Yleistä

se kuivalla liinalla.

●

Älä ylitäytä säiliötä. Tiukkaa täyttöaukon tulppa huolellises-

●

ti tankkaamisen jälkeen.

●

Jos polttoainetta joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin. Jos iholle roiskuu polttoainetta, se on

●

pestävä välittömästi saippualla ja vedellä. Jos vaatteille roiskuu polttoainetta, vaatteet on vaihdettava.

●

Ehkäise sähköstaattinen kipinöinti koskettamalla polttoainepumpun pistoolilla täyttöaukkoa tai suppiloa.

LCM00010

TÄRKEÄÄ:

Käytä ainoastaan uutta ja puhdasta polttoainetta, jota on säilytetty puhtaissa säiliöissä ja joka ei sisällä vettä tai vierasaineita.

LMU25580

Bensiini

LMU25680

Moottoriöljy

Suositeltu moottoriöljy:

Nelitahtimoottoriöljy, jonka SAE- ja

API-arvot vastaavat taulukon tietoja. Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

2.5 L (2.64 US qt) (2.20 Imp.qt)

LCM01050

TÄRKEÄÄ:

Kaikki nelitahtimallit toimitetaan tehtaalta ilman moottoriöljyä.

Suositeltu bensiini:

Matalaoktaaninen lyijytön bensiini, jonka oktaaniluku on vähintään 90 (RON).

Jos moottorin käydessä ilmenee nakutusta, käytä toista bensiinimerkkiä tai korkeaoktaanista lyijytöntä bensiiniä.

ZMU01710

LMU25700

Akkuvaatimukset

LCM01060

TÄRKEÄÄ:

Älä käytä akkua, jonka kapasiteetti on ilmoitettua vaatimusta pienempi. Jos moottorissa käytetään vaatimuksia heik-

Page 11

Yleistä

kotehoisempaa akkua, sähköjärjestelmässä voi ilmetä toimintahäiriöitä tai akku voi ylikuormittua, mikä vaurioittaa sähköjärjestelmää.

Sähkökäynnistyksellä varustetuissa malleissa on käytettävä akkua, joka täyttää alla olevat vaatimukset.

LMU25720

Akun tekniset tiedot

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A Vähimmäisnimelliskapasiteetti (20HR/ IEC):

70.0 Ah

HUOMAA:

Moottoria ei voi käynnistää, jos akun jännite on liian pieni.

LMU25742

Potkurin valitseminen

Käytettävä potkuri vaikuttaa olennaisesti perämoottorin suorituskykyyn, ja väärä potkuri heikentää suorituskykyä ja voi myös vakavasti vahingoittaa moottoria. Moottorin käyntinopeus riippuu potkurin koosta ja veneen kuormasta. Moottorin liian suuri tai liian pieni käyntinopeus hyvän suorituskyvyn saavuttamiseksi vaikuttaa käänteisesti moottorin tehoon. Yamaha-perämoottorit on varustettu potkureilla, jotka soveltuvat hyvin moniin erilaisiin käyttökohteisiin. Tästä huolimatta on olemassa käyttökohteita, joihin eri nousukulmalla varustettu potkuri sopii paremmin. Kun kuorma on suuri, pieninousuisempi potkuri on sopivampi vaihtoehto, sillä se mahdollistaa oikean käyntinopeuden pitämisen yllä. Vastaavasti suurinousuinen potkuri soveltuu paremmin kohteisiin, joissa kuorma on pieni. Yamaha-jälleenmyyjiltä on saatavana laaja

valikoima potkureita sekä lisätietoja tiettyyn käyttökohteeseen parhaiten sopivan potkurin valitsemisesta ja asentamisesta.

123

ZMU04606

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

123

ZMU04607

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

HUOMAA:

Valitse potkuri, jota käytettäessä moottori voi saavuttaa käyntinopeusalueen puolivälin tai yläpuoliskon ajettaessa enimmäisvenekuormalla ja täydellä kaasulla. Jos käyttöolot, kuten pieni venekuorma, mahdollistaa moottorin käyntinopeuden nousemisen enimmäissuositusta suuremmaksi, moottorin käyntinopeus on pidettävä oikealla

Page 12

Yleistä

käyntinopeusalueella kaasua vähentämällä.

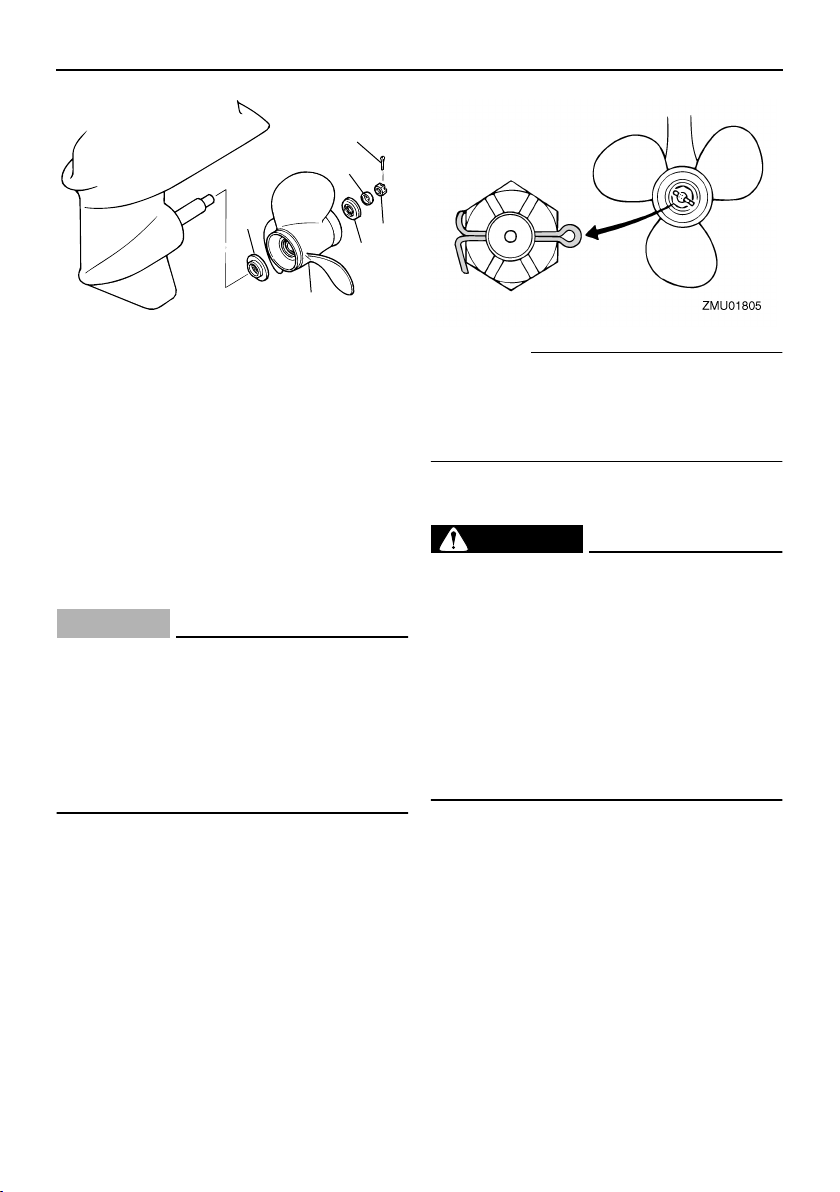

Katso tietoja potkurin irrottamisesta ja asentamisesta sivulta 54.

LMU25760

Vaihde päällä käynnistyksen

estolaite

Kuvassa olevalla merkinnällä varustetuissa Yamaha-perämoottoreissa ja Yamahan hyväksymissä kauko-ohjauslaitteissa on vaihde päällä käynnistyksen estojärjestelmä. Tämä ominaisuus sallii moottorin käynnistämisen ainoastaan silloin, kun vaihde on vapaalla. Kytke aina vaihde vapaalle, ennen kuin käynnistät moottorin.

ZMU01713

1. Vaihde päällä käynnistyksen eston merkintä

Page 13

Tärkeimmät osat

LMU25795

Keskeiset osat

HUOMAA:

* Voi poiketa hieman kuvasta; ei ehkä ole vakiovarusteena kaikissa malleissa.

F50F, FT50G, F60C, FT60D

15 16

18 19

SPEED

TRIP TIME BATT

set

YAMAHA

Km/h knot mph

km mile

mode

1. Yläkoppa

2. Yläkopan lukitus- ja vapautusvipu

3. Tyhjennystulppa

4. Anodi

5. Antikavitaatiolevy

6. Trimmievä (anodi)

7. Potkuri

8. Jäähdytysveden ottoaukko

9. Anodi(t)

10. Trimmitanko*

11. Kippauksen lukitusvipu*

12. Kippauksen kannatinvipu

13. Huuhtelulaite

14. Kauko-ohjauslaitteisto (laitaan asennettava)*

15. Digitaalinen käyntinopeusmittari*

ZMU05106

16. Digitaalinen nopeusmittari*

17. Käyntinopeusmittari*

18. Trimmimittari*

19. Polttoainesäiliö*

LMU25802

Polttoainesäiliö

Jos moottorissa on erillinen polttoainesäiliö, se toimii seuraavasti:

LWM00020

VAROITUS

Tämän moottorin mukana toimitettupolttoainesäiliö on tarkoitettu ainoastaan käyttöpolttoainetta varten eikä sitä saa käyttää polttoaineen varas-

Page 14

Tärkeimmät osat

toimiseen. Kaupallisessa käytössä on noudatettava voimassa olevia säädöksiä, jotka koskevat tällaista käyttöä.

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

LMU25830

Polttoaineletkun liitos

Polttoaineletku kytketään tähän liitokseen.

LMU25841

Polttoainemittari

Tämä mittari sijaitsee joko polttoainesäiliön tulpassa tai polttoaineletkun liitoksen alaosassa. Se ilmaisee likimääräisesti polttoainesäiliössä olevan polttoaineen määrän.

LMU25850

Polttoainesäiliön tulppa

Tämä tulppa sulkee polttoainesäiliön. Säiliö voidaan täyttää polttoaineella, kun tulppa on irrotettu. Tulppa avataan kiertämällä sitä vastapäivään.

LMU25860

Korvausilmaruuvi

Tämä ruuvi sijaitsee polttonestesäiliön tulpassa. Ruuvia avataan kiertämällä sitä vastapäivään.

LMU26180

Kauko-ohjaus

Kauko-ohjausvipu vaikuttaa sekä vaihteensiirtimeen että kaasuttimeen. Sähkökytkimet

sijaitsevat kauko-ohjauslaitteessa.

1. Sähkötrimmi- ja kippikytkin

2. Kauko-ohjausvipu

3. Vapaa-asennon lukitsin

4. Vapaa-asennon kaasuvipu

5. Pääkytkin / rikastinkytkin

6. Moottorin turvakytkin

7. Kaasuvivun kitkansäädin

LMU26190

Kauko-ohjausvipu

Eteenajovaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta eteenpäin. Peruutusvaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta taaksepäin. Moottori käy joutokäyntinopeudella, kunnes vipua siirretään noin 35° (tässä kohdassa voi tuntua pieni vastus). Kun vipua siirretään lisää, kaasuläppä avautuu ja moottorin käyntinopeus alkaa kasvaa.

1. Vapaa “ ”

Page 15

2. Eteenajo “ ”

3. Peruutus “ ”

4. Vaihde

5. Kokonaan kiinni

6. Kaasuläppä

7. Kokonaan auki

LMU26201

Vapaa-asennon lukitsin

Vedä vapaa-asennon lukitsin ylös, jotta voisit kytkeä vaihteen päälle.

1. Vapaa-asennon lukitsin

LMU26211

Vapaa-asennon kaasuvipu

Voit lisätä kaasua kytkemättä eteenajo- tai peruutusvaihdetta asettamalla kauko-ohjausvivun vapaa-asentoon ja nostamalla vapaa-asennon kaasuvipua.

HUOMAA:

Vapaa-asennon kaasuvipu toimii vain silloin, kun kauko-ohjausvipu on vapaa-asennossa. Kauko-ohjausvipua voi siirtää vain silloin, kun vapaa-asennon kaasuvipu on kiinniasennossa.

Tärkeimmät osat

1. Kokonaan auki

2. Kokonaan kiinni

LMU25970

Kaasuvivun kitkansäädin

Kitkalaitteella voidaan säätää kaasukahvan tai kauko-ohjausvivun jäykkyyttä käyttäjän mieltymysten mukaan. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kiertämällä säädintä vastapäivään.

LWM00030

VAROITUS

Älä tiukkaa liikaa kitkasäädintä. Jos kitkavastus on liian suuri, kaasuvivun tai -kahvan liikuttaminen voi olla vaikeaa, mikä voi aiheuttaa onnettomuuden.

Kun haluttu nopeus on saavutettu, voit pitää kaasun asetuksen halutussa kohdassa tiukkaamalla säätimen.

Page 16

Tärkeimmät osat

LMU25990

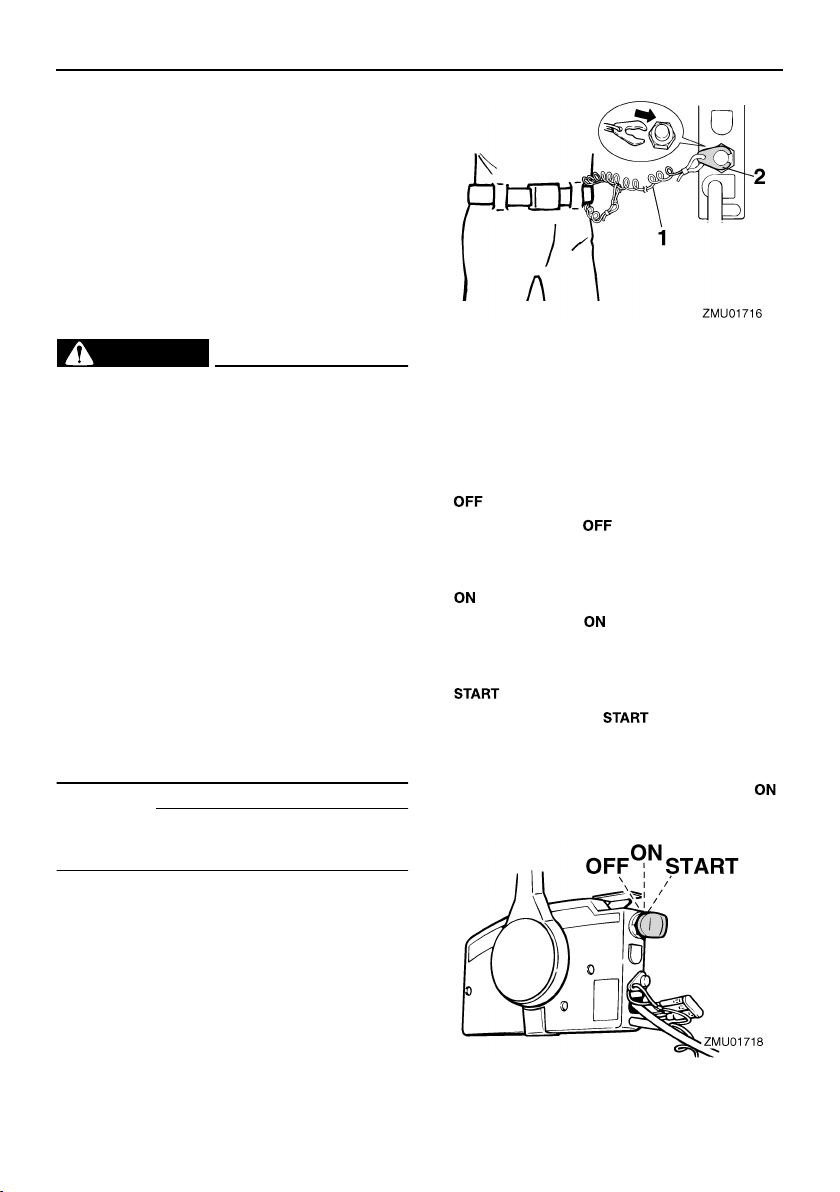

Moottorin turvakytkin

Lukkolevyn on oltava kiinnitettynä moottorin pysäytyskytkimeen, jotta moottori voi käydä. Naru on kiinnitettävä huolellisesti käyttäjän vaatteisiin, käteen tai jalkaan. Jos käyttäjä putoaa laidan yli tai jättää ohjaamon, naru vetää lukkolevyn irti ja katkaisee näin moottorin sytytysvirran. Näin vene ei jatka matkaansa itsestään.

LWM00120

VAROITUS

●

Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi.

●

Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

●

Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin sammuminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin sammuessa veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

HUOMAA:

Moottoria ei voi käynnistää, jos lukkolevy ei ole paikallaan.

1. Hätäpysäytysnaru

2. Lukkolevy

LMU26090

Pääkytkin

Pääkytkin ohjaa sytytysjärjestelmää. Pääkytkimen toiminta kuvataan alla.

●

“”

(pois päältä)

Kun pääkytkin on “ ” (pois päältä) -asennossa, sähköpiirit on katkaistu ja avaimen voi poistaa.

“”

(päällä)

●

Kun pääkytkin on “ ” (päällä) -asennossa, sähköpiirit on kytketty ja avainta ei voi poistaa.

●

“” Kun pääkytkin on “ ” (käynnistys) asennossa, käynnistysmoottori pyörittää moottoria sen käynnistämiseksi. Kun avain vapautetaan, se siirtyy automaattisesti “ ” (päällä) -asentoon.

(käynnistys)

Page 17

Tärkeimmät osat

LMU26141

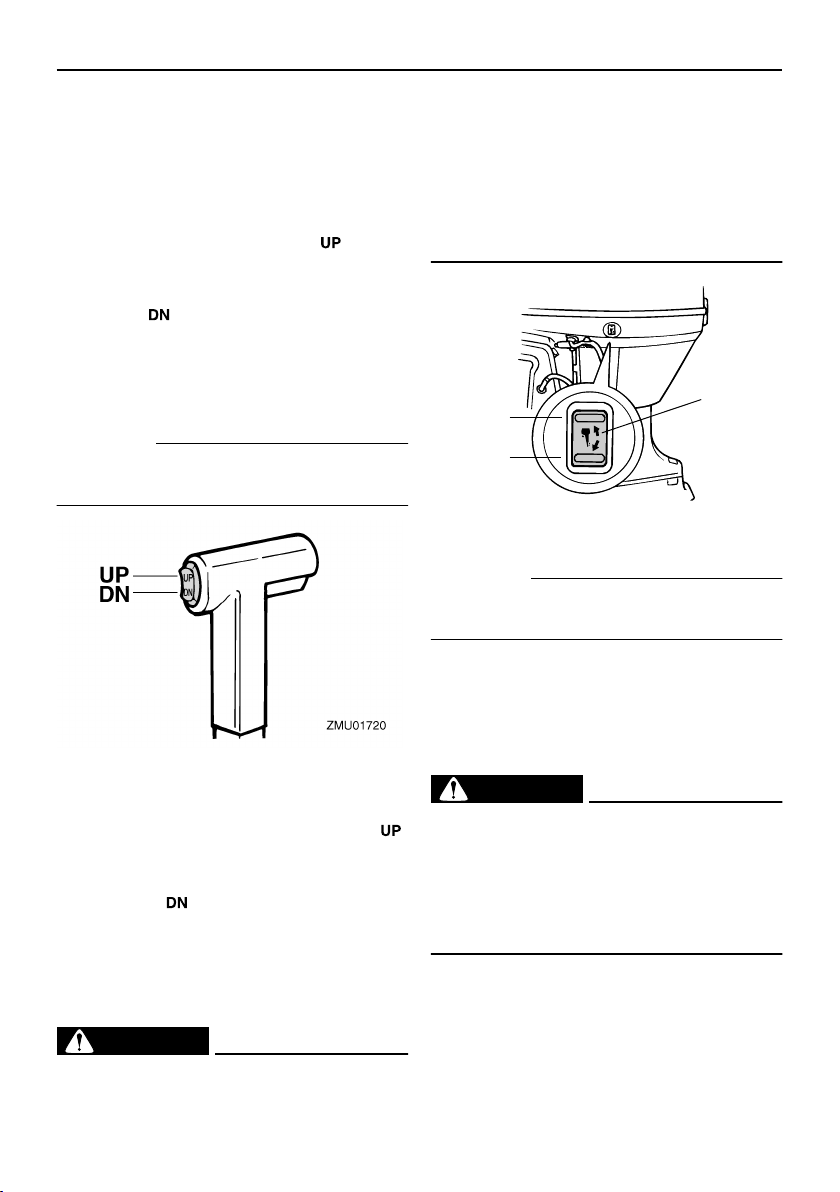

Kauko-ohjauslaitteen tai ohjauskahvan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippijärjestelmällä säädetään perämoottorin kulmaa perälautaan nähden. Kun kytkintä painetaan “ ” (ylös) asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “ ” (alas) -asentoon, perämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan.

HUOMAA:

Lisätietoja sähkötrimmi- ja kippikytkimestä on sivuilla 29 ja 32.

LMU26151

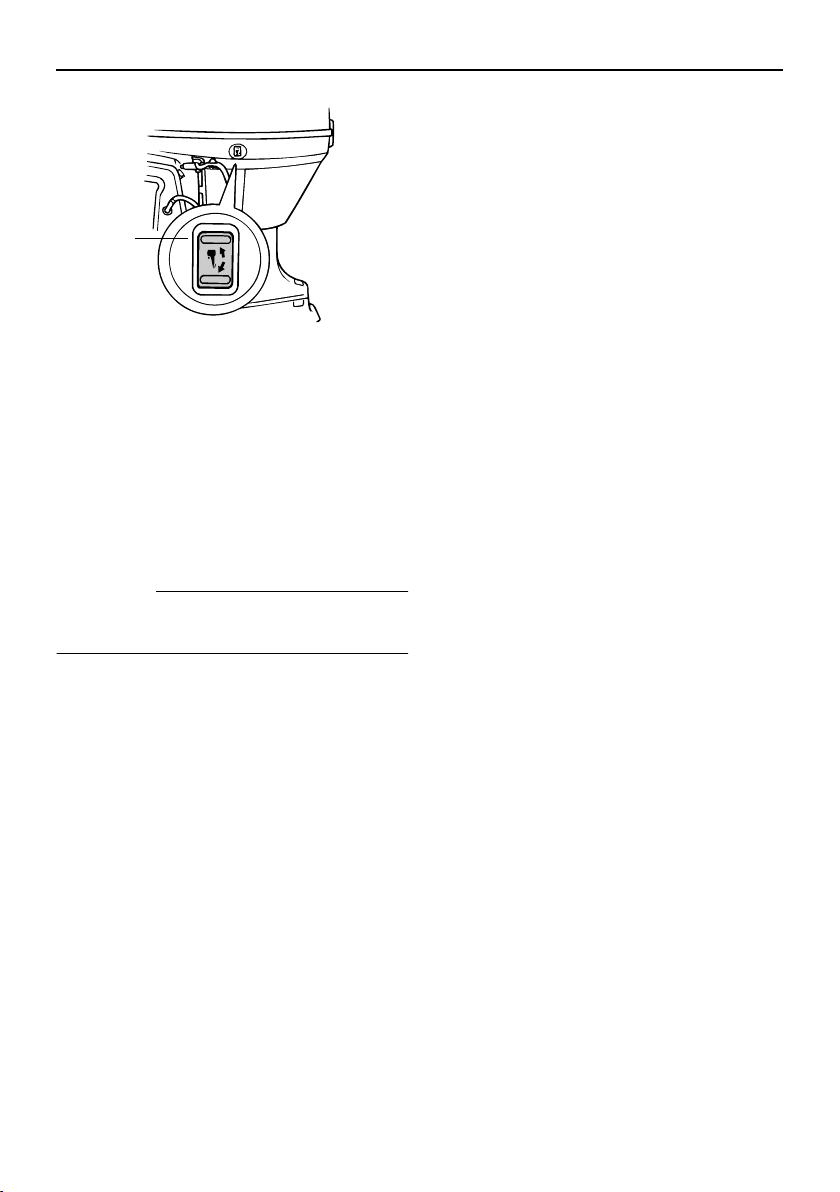

Alakopan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippikytkin sijaitsee alakopan sivussa. Kun kytkintä pidetään “ ” (ylös) -asennossa, perämoottori trimmautuu ylös ja lopuksi se kippautuu ylös. Kun kytkintä pidetään “ ” (alas) -asennossa, perämoottori kippautuu alas ja lopuksi se trimmautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan.

LWM01030

VAROITUS

Käytä alakopassa olevaa sähkötrimmi- ja

kippikytkintä vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Jos tätä kytkintä yritetään käyttää veneen liikkuessa, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttäminen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

ZMU03634

1. Sähkötrimmi- ja kippikytkin

HUOMAA:

Lisätietoja sähkötrimmi- ja kippikytkimestä on sivulla 32.

LMU26241

Anodilla varustettu trimmievä

Trimmievä on säädettävä niin, että ohjaaminen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä.

LWM00840

VAROITUS

Väärin säädetty trimmievä voi vaikeuttaa ohjaamista. Varmista ohjauksen toiminta koeajamalla vene aina trimmievän asentamisen tai vaihtamisen jälkeen. Muista tiukata ruuvi trimmievän säätämisen jälkeen.

Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A” kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trim-

Page 18

Tärkeimmät osat

mievän takaosaa styyrpuurin suuntaan “B” kuvassa.

LCM00840

TÄRKEÄÄ:

Trimmievä toimii myös anodina, joka suojaa moottoria sähkökemialliselta syöpymiseltä. Älä koskaan maalaa trimmievää, sillä maalaaminen estää sen toimimisen anodina.

ZMU02525

1. Trimmievä

2. Pultti

3. Tulppa

LMU26261

Trimmitanko (kippitappi)

Trimmitangon asento määrittää perämoottorin pienimmän trimmikulman suhteessa perälautaan.

moottorin nouseminen vedestä peruutettaessa.

ZMU03594

1. Kippauksen lukitusvipu

Voit lukita sen asettamalla kippauksen lukitusvivun “ ” (lukitus) -asentoon. Voit vapauttaa lukituksen asettamalla kippauksen lukitusvivun “ ” (vapautus) -asentoon.

LMU26340

Sähkötrimmi- ja kippimallin tai sähköhydraulisen kippimallin kippauksen kannatinvipu

Voit asettaa perämoottorin pysymään kipattuna ylös lukitsemalla kippauksen kannatinvivun kiinnityskorvakkeeseen.

ZMU03593

LMU26312

Kippilukkomekanismi

Kippilukkomekanismin avulla estetään perä-

ZMU03595

LMU26372

Yläkopan lukitus- ja vapautusvivut (kääntötyyppi)

Voit poistaa moottorin yläkopan kääntämällä lukitus- ja vapautusvipuja ja nostamalla moottorikopan pois. Kun asetat moottoriko-

Page 19

pan takaisin paikalleen, tarkista, että se asettuu oikein paikalleen kumitiivisteeseen. Lukitse tämän jälkeen yläkoppa kääntämällä lukitus- ja vapautusvipu lukitusasentoon.

Tärkeimmät osat

ZMU04578

ZMU05093

1. Yläkopan lukitus- ja vapautusvivut

LMU26460

Huuhtelulaite

Tämän laitteen avulla perämoottorin jäähdytysvesikanavat voidaan huuhdella käyttämällä puutarhaletkua ja vesijohtovettä.

HUOMAA:

Lisätietoja käytöstä on sivulla 44.

ZMU05095

1. Huuhtelulaite

LMU26470

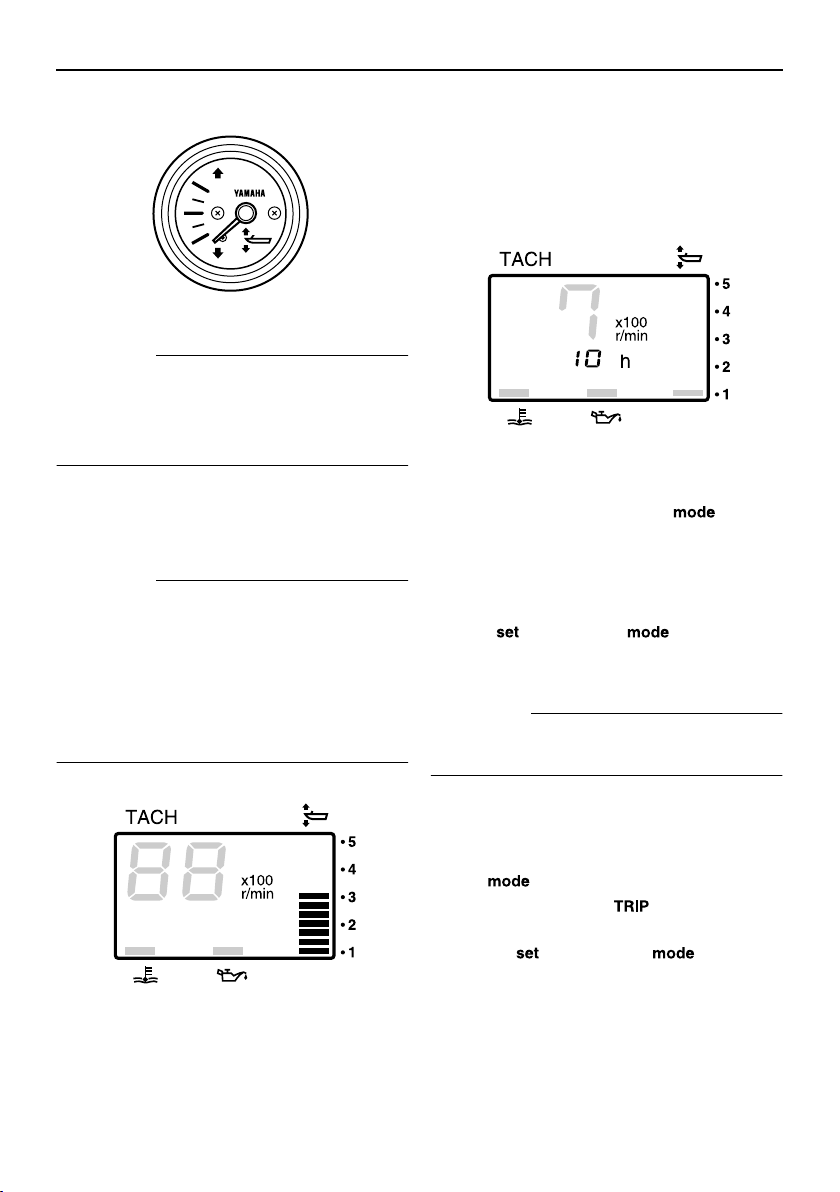

Käyntinopeusmittari

Tämä mittari ilmaisee moottorin käyntinopeuden, ja siinä on seuraavat toiminnot:

1. Käyntinopeusmittari

2. Varoitusvalo(t)

LMU26491

Digitaalinen käyntinopeusmittari

Käyntinopeusmittari ilmaisee moottorin käyntinopeuden, ja siinä on seuraavat toiminnot:

HUOMAA:

Näytön kaikki merkkivalot syttyvät hetkeksi, kun virta kytketään päälle pääkytkimestä, minkä jälkeen näyttö palaa normaaliksi.

1. Käyntinopeusmittari

2. Trimmimittari

3. Käyttötuntimittari

4. Alhaisen öljynpaineen varoitusvalo

5. Ylikuumenemisen varoitusvalo

6. Set-painike

7. Mode-painike

ZMU03601

Page 20

Tärkeimmät osat

HUOMAA:

Vedenerotin ja moottorivian varoitusvalot ovat toiminnassa vain siinä tapauksessa, että moottorissa on asianmukaiset toiminnot.

LMU26501

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, tämä merkkivalo alkaa vilkkua. Lisätietoja on sivulla 19.

LCM00020

TÄRKEÄÄ:

●

Älä jatka moottorin käyttämistä, jos alhaisen öljynpaineen varoitusvalo palaa ja moottorin öljymäärä on alhainen. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

●

Alhaisen öljynpaineen varoitusvalo ei ilmaise moottorin öljymäärää. Tarkista moottoriöljyn määrä öljymäärän mittatikulla. Lisätietoja on sivulla 23.

ZMU04754

Tämä voi aiheuttaa moottorin vaurioitu-

misen vakavasti.

Alhaisen öljynpaineen varoitusvalo ei

●

ilmaise moottorin öljymäärää. Tarkista

moottoriöljyn määrä öljymäärän mittati-

kulla. Lisätietoja on sivulla 23.

ZMU01736

1. Alhaisen öljynpaineen varoitusvalo

LMU26571

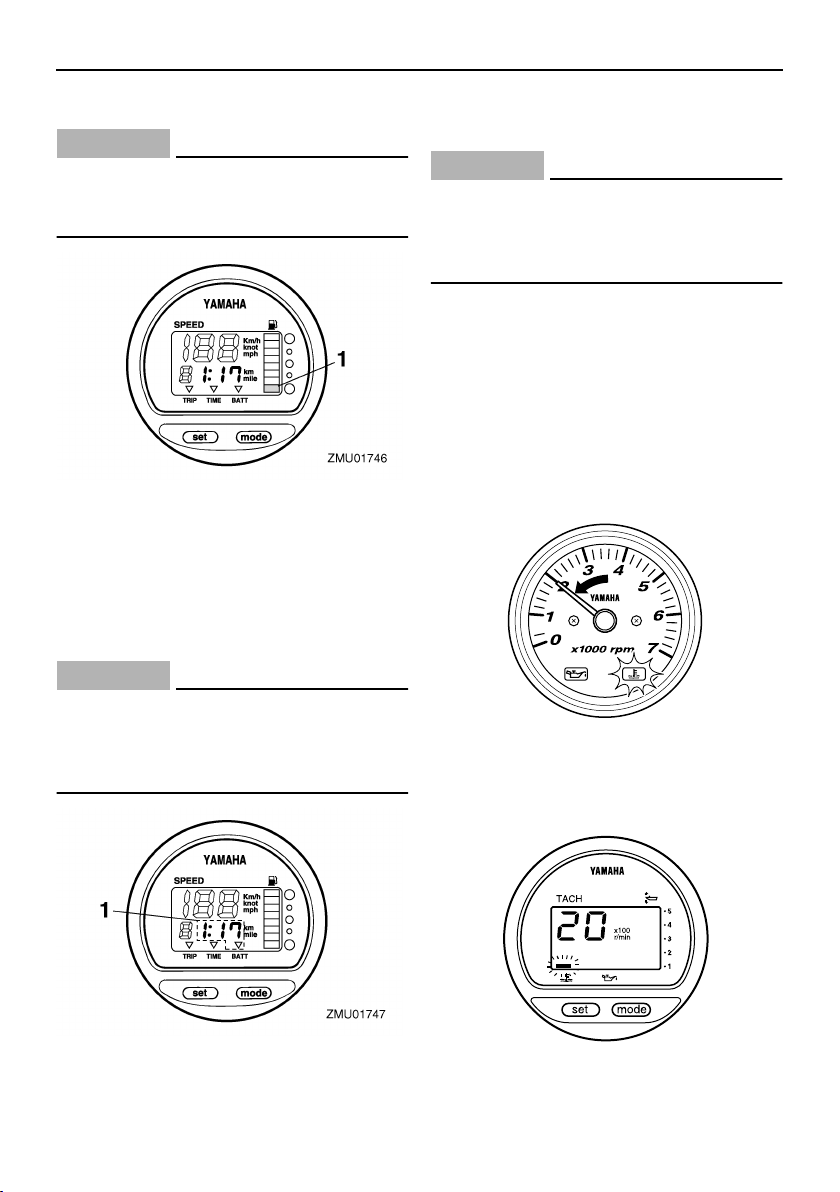

Ylikuumenemisen varoitusvalo

Jos moottorin lämpötila nousee liian suureksi, tämä merkkivalo alkaa vilkkua. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 18.

LCM00050

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

LMU26521

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, varoitusvalo alkaa vilkkua. Lisätietoja on sivulla

19.

LCM00020

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos al-

●

haisen öljynpaineen varoitusvalo palaa ja moottorin öljymäärä on alhainen.

ZMU04715

Page 21

Tärkeimmät osat

LMU26581

Ylikuumenemisen varoitusvalo (digitaalinen)

Jos moottorin lämpötila nousee liian suureksi, varoitusvalo alkaa vilkkua. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 18.

LCM00050

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

ZMU01737

1. Ylikuumenemisen varoitusvalo

HUOMAA:

Kun virta kytketään päälle pääkytkimestä, näytön kaikki osat tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintatilaansa. Varmista kytkiessäsi virran päälle pääkytkimestä, että näytön kaikki osat toimivat.

HUOMAA:

Nopeusmittarin yksiköksi voidaan valita km/ h, mph tai solmu. Voit valita haluamasi yksikön mittarin takana olevalla kytkimellä. Katso kuvasta lisätietoja asetuksen määrittämisestä.

LMU26600

Nopeusmittari (digitaalinen)

Tämä mittari ilmaisee veneen nopeuden.

1. Nopeusmittari

2. Polttoainemittari

3. Trippimittari/kello/jännitemittari

4. Varoitusvalo(t)

1. Tulppa

2. Valitsin (nopeusyksikkö)

3. Valitsin (polttoaineanturi)

LMU26610

Trimmimittari

Tämä mittari ilmaisee perämoottorin trimmikulman.

Page 22

Tärkeimmät osat

ZMU04581

HUOMAA:

Merkitse muistiin trimmikulmat, jotka sopivat parhaiten veneellesi eri oloissa. Säädä haluamasi trimmikulma-asetus sähkötrimmi- ja kippikytkimellä.

LMU26620

Trimmimittari (digitaalinen)

Tämä mittari ilmaisee perämoottorin trimmikulman.

HUOMAA:

●

Merkitse muistiin trimmikulmat, jotka sopivat parhaiten veneellesi eri oloissa. Säädä haluamasi trimmikulma-asetus sähkötrimmi- ja kippikytkimellä.

●

Jos moottorin trimmikulma ylittää trimmin toiminta-alueen, trimmimittarin yläsegmentti alkaa vilkkua.

ZMU01740

LMU26650

Käyttötuntimittari (digitaalinen)

Tämä mittari ilmaisee moottorin

käyttötuntien määrän. Se voidaan määrittää näyttämään käyttötuntien kokonaismäärää tai nykyisen matkan käyttötuntimäärää. Näyttö voidaan myös kytkeä päälle tai pois päältä.

ZMU01741

●

Näyttömuodon vaihtaminen

●

Voit vaihtaa näyttömuotoa seuraavassa

järjestyksessä painamalla “ ” (tila) -

painiketta:

●

Kokonaistunnit→Matkan tunnit→Näyttö

pois päältä

●

Matkan tuntien nollaaminen

●

Pidä “ ” (aseta)- ja “ ” (tila) -painik-

keita painettuna yli sekunnin ajan, kunnes

mittarin lukema nollautuu.

HUOMAA:

Moottorin käyttötuntien kokonaismäärää ei voi nollata.

LMU26690

Trippimittari

Tämä mittari näyttää veneen kulkeman matkan mittarin edellisen nollauskerran jälkeen. Paina “ ” (tila) -painiketta useita kertoja, kunnes mittariin tulee “ ” (trippi) -merkki. Voit nollata trippimittarin painamalla samanaikaisesti “ ” (asetus)- ja “ ” (tila) -painikkeita.

Page 23

HUOMAA:

●

Mitattavan matkan yksikkönä käytetään kilometrejä tai maileja nopeusmittariin määritetyn mittayksikön mukaan.

●

Trippimittarin lukema säilytetään muistissa akkuvirran avulla. Mittariin tallennetut tiedot katoavat, jos akku kytketään irti.

LMU26700

Kello

Paina “ ” (tila) -painiketta useita kertoja, kunnes mittariin tulee “ ” (aika) -merkki. Voit asettaa kellonajan asettamalla mittarin ensin “ ” (aika) -tilaan. Paina “ ” (aseta) -painiketta ja tuntilukema alkaa vilkkua. Paina “ ” (tila) -painiketta, kunnes oikea tuntilukema on näytössä. Paina “ ” (aseta)

-painiketta uudelleen ja minuuttilukema alkaa vilkkua. Paina “ ” (tila) -painiketta, kunnes oikea minuuttilukema on näytössä. Käynnistä kello painamalla jälleen “ ” (aseta) -painiketta.

Tärkeimmät osat

HUOMAA:

Kello toimii akkuvirralla. Kello pysähtyy, jos akku kytketään irti. Aseta tässä tapauksessa kello oikeaan aikaan akun kytkemisen jälkeen.

LMU26710

Polttoainemittari

Polttoaineen määrä ilmaistaan kahdeksan segmentin avulla. Polttoainesäiliö on täynnä, kun kaikki segmentit ovat näkyvissä.

LCM00860

TÄRKEÄÄ:

Yamaha-polttoainesäiliön anturi on erilainen kuin perinteiset anturit. Jos mittarin valitsimen asetus on virheellinen, mittari näyttää väärin. Kysy Yamahajälleenmyyjältä lisätietoja valitsimen määrittämisestä oikein.

HUOMAA:

Anturin sijainti polttoainesäiliössä ja veneen asento vedessä voivat vaikuttaa polttoainemäärän lukemaan. Veneen ajaminen keula trimmattuna pystyyn tai veneen kääntäminen jatkuvasti voivat aiheuttaa virhelukemia.

ZMU01745

LMU26720

Polttoaineen varoitusvalo

Jos polttoainemittarin lukema laskee yhteen segmenttiin, polttoainemäärän varoitusvalo

Page 24

Tärkeimmät osat

alkaa vilkkua.

LCM00880

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä täydellä kaasulla, jos varoituslaite aktivoituu. Palaa satamaan uistelunopeudella.

1. Polttoainemäärän varoitussegmentti

LMU26730

Alhaisen akkujännitteen varoitusvalo

Jos akkujännite laskee liian pieneksi, näyttö kytkeytyy automaattisesti päälle ja se alkaa vilkkua.

LCM00870

TÄRKEÄÄ:

Jos varoituslaite aktivoituu, palaa satamaan mahdollisimman pian. Lisätietoja akun lataamisesta saat Yamahajälleenmyyjältä.

LMU26801

Varoitusjärjestelmä

LCM00090

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos varoituslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamaha-jälleenmyyjään.

LMU26813

Ylikuumenemisvaroitus

Tässä moottorissa on ylikuumenemisvaroitin. Jos moottorin lämpötila nousee liian suureksi, varoitin aktivoituu.

Varoittimen aktivoituminen

●

Moottorin käyntinopeus pienennetään au-

tomaattisesti noin 2000 kierrokseen mi-

nuutissa.

ZMU04746

Ylikuumenemisen varoitusvalo (jos on ala-

●

kopassa tai käyntinopeusmittarissa) syt-

tyy.

1. Alhaisen akkujännitteen varoitusvalo

ZMU01757

●

Summeri (jos on ohjauskahvassa, kauko-

Page 25

ohjauslaitteessa tai pääkytkinpaneelissa) antaa merkkiäänen.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori ja tarkista, onko jäähdytysveden ottoaukko tukossa.

ZMU03604

Tärkeimmät osat

ZMU04587

Alhaisen öljynpaineen varoitusvalo syttyy.

●

ZMU03609

Summeri (jos on ohjauskahvassa, kauko-

●

ohjauslaitteessa tai pääkytkinpaneelissa)

antaa merkkiäänen.

LMU30164

Alhaisen öljynpaineen varoitus

Jos öljynpaine laskee liian pieneksi, varoitin aktivoituu. Varoittimen aktivoituminen

Moottorin käyntinopeus pienennetään au-

●

tomaattisesti noin 2000 kierrokseen minuutissa.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori heti, kun sen pysäyttäminen on turvallista. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Jos öljymäärä on oikea eikä varoitus kytkeydy pois päältä, ota yhteyttä

Page 26

Tärkeimmät osat

Yamaha-jälleenmyyjään.

LCM00100

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos alhaisen öljynpaineen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

Page 27

Käyttö

LMU26901

Asennus

LCM00110

TÄRKEÄÄ:

Jos moottorin korkeus on väärä tai jos läsnä on veden vapaata kulkua rajoittavia esteitä (kuten veneen rungon ulkonemia, perälaudan tikkaita tai kaikuluotaimen antureita), ajamisen aikana voi esiintyä ilmakuplien aiheuttamaa kavitointia. Jos ilmakupolien aiheuttama kavitointi on jatkuvaa, moottori voi vaurioitua.

HUOMAA:

Tarkista veneen kelluvuus lepotilassa enimmäiskuormitettuna. Tarkista, että pysyvä vedenpinta on pakokotelossa riittävän alhaalla, jotta vettä ei pääse moottoriosaan silloin, kun aallot keinuttavat venettä sen ollessa paikallaan.

LMU26910

Perämoottorin asentaminen

LWM00820

VAROITUS

●

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan. Älä asenna veneeseen sen CE-kilven enimmäistehomerkintää tehokkaampaa perämoottoria. Jos veneessä ei ole CE-kilpeä, kysy lisätietoja veneen valmistajalta. Tämän kohdan tiedot on tarkoitettu ai-

●

noastaan viitetiedoiksi. Jokaiselle veneen ja perämoottorinyhdistelmälle on mahdotonta antaa täydellisiä ohjeita. Oikea asennus riippuu osittain asentajan ammattitaidosta ja tietystä veneen ja perämoottorin yhdistelmästä.

LWM00830

VAROITUS

Perämoottorin virheellinen asennus voi

aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran. Ota huomioon seuraavat seikat:

●

Jos perämoottori asennetaan pysyvästi

veneeseen, myyjän moottorin kiinnittä-

minen on annettava myyjän tai muun

kokeneen ammattilaisen tehtäväksi.

Jos asennat moottorin itse, sinulla on

oltava kokeneen asentajan antama kou-

lutus.

Jos kyseessä on kannettava malli, pe-

●

rämoottorin myyjän tai muun asiantun-

tijan on annettava ohjeet sen

asentamisesta.

Kiinnitä perämoottori veneen keskiviivan (kölilinjan) kohtaan ja varmista, että vene on hyvin tasapainossa. Muussa tapauksessa venettä on hankala ohjata. Jos veneessä ei ole köliä tai vene on epäsymmetrinen, kysy lisätietoja perämoottorin myyjältä.

1. Keskiviiva (kölilinja)

LMU26930

ZMU01760

Asennuskorkeus (veneen pohja)

Jotta veneen suorituskyky olisi ihanteellinen, veneen ja perämoottorin aiheuttaman veden vastuksen on oltava mahdollisimman pieni. Perämoottorin asennuskorkeus vaikuttaa huomattavasti veden vastukseen. Jos perämoottori asennetaan liian korkealle, esiintyy

Page 28

Käyttö

työntövoimaa heikentävää kavitointia, ja jos potkurin lapojen kärjet käyvät ilmassa, moottorin käyntinopeus kasvaa epänormaalin suureksi ja moottori ylikuumenee. Jos perämoottori asennetaan liian alas, veden vastus suurenee ja moottorin suorituskyky huononee. Asenna perämoottori niin, että antikavitointilevy on veneen pohjan tasossa.

ZMU01762

HUOMAA:

Veneen ja moottorin yhdistelmä sekä

●

käyttötarkoitus vaikuttavat perämoottorin ihanteelliseen asennuskorkeuteen. Eri asennuskorkeuksien kokeileminen voi auttaa löytämään ihanteellisen asennuskorkeuden. Lisätietoja oikeasta asennuskorkeudesta saat Yamaha-liikkeestä tai veneen valmistajalta.

●

Katso tietoja perämoottorin trimmikulman asettamisesta sivulta 29.

LMU30172

Moottorin sisäänajo

Uusi moottori tarvitsee sisäänajoa, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suorituskyvyn ja pitkän käyttöiän.

LCM00800

TÄRKEÄÄ:

Jos sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moot-

toriin voi tulla vakavia vaurioita.

LMU27080

Toimintaohje nelitahtimalleissa

Käytä moottoria kuormitettuna (vaihde päällä ja potkuri asennettuna) alla olevia ohjeita noudattaen.

1. Ensimmäinen käyttötunti:

Käytä moottoria nopeudella 2000 kierrosta minuutissa tai noin puolella kaasulla.

2. Toinen käyttötunti:

Käytä moottoria nopeudella 3000 kierrosta minuutissa tai noin puolella kaasulla.

3. Seuraava kahdeksan käyttötunnin jak-

so: Vältä moottorin yhtäjaksoista käyttämistä täydellä kaasulla kauemmin kuin viisi minuuttia kerrallaan.

4. Ensimmäisen 10 tunnin jakson jälkeen:

Käytä moottoria normaalisti.

LMU27101

Ennen käyttöä tehtävät

tarkistukset

LWM00080

VAROITUS

Jos havaitset käyttöä edeltävässä tarkastuksessa osia, jotka eivät toimi kunnolla, huolehdi niiden tarkistamisesta ja korjaamisesta ennen perämoottorin käyttöä. Muussa tapauksessa voi tapahtua onnettomuus.

LCM00120

TÄRKEÄÄ:

Älä käynnistä moottoria, jos se ei ole vedessä. Tämä voi aiheuttaa ylikuumenemisen ja moottorin vakavan vaurioitumisen.

LMU27110

Polttoaine

Tarkista, että mukanasi on riittävästi polt-

●

Page 29

Käyttö

toainetta suunnittelemaasi matkaa varten.

●

Varmista, että moottorissa ei ole polttoainevuotoja tai polttoainehöyryjä.

●

Tarkista, että polttoaineletkun liitokset ovat tiukkoja (jos käytössä on Yamaha-polttoainesäiliä tai veneen kiinteä polttoainesäiliö).

●

Varmista, että polttoainesäiliö on sijoitettu tukevalle ja tasaiselle alustalle. Tarkista lisäksi, että polttoaineletku ei ole kiertynyt tai litistynyt ja että se ei kosketa teräviä esineitä (jos käytössä on Yamaha-polttoainesäiliä tai veneen kiinteä polttoainesäiliö).

LMU27130

Hallintalaitteet

●

Tarkista ennen moottorin käynnistämistä, että kaasu, vaihteet ja ohjaus toimivat normaalisti.

●

Hallintalaitteiden tulee toimia sulavasti, ilman takeltelua ja ilman epätavallisen suurta välystä.

●

Tarkista, että kaikki liitokset ovat tiukkoja ja ehjiä. Tarkista käynnistys- ja pysäytyskytkinten

●

toiminta perämoottorin ollessa vedessä.

LMU27150

Moottori

Tarkista moottori ja moottorin kiinnitys.

●

Tarkista, että kaikki kiinnikkeet ovat tiukkoja ja ehjiä. Tarkista, että potkuri on ehjä.

●

Tarkista, että akku on hyvässä kunnossa ja että akun kytkennät ovat tiukkoja.

LMU27163

Moottoriöljyn määrän tarkistaminen

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

2. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

3. Aseta mittatikku paikalleen kiertämällä se pohjaan asti ja poista se uudestaan.

4. Tarkista moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Lisää öljyä, jos taso on alamerkin alapuolella, tai tyhjennä öljyä, jos taso on ylämerkin yläpuolella.

ZMU05089

1. Öljymäärän mittatikku

132

ZMU05091

1. Pinnan tason alamerkki

2. Öljymäärän mittatikku

3. Pinnan tason ylämerkki

HUOMAA:

Varmista, että työnnät mittatikun kokonaan mittatikun putkeen.

LMU27433

Polttoaineen lisääminen

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin

Page 30

Käyttö

syttyviä ja räjähtäviä. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

1. Irrota polttoainesäiliön tulppa.

2. Täytä polttoainesäiliö varovasti.

3. Sulje tulppa huolellisesti polttoainesäiliön täyttämisen jälkeen. Pyyhi kaikki roiskunut polttoaine.

Polttoainesäiliön tilavuus:

25L

ZMU04047

LMU27450

Perämoottorin käyttäminen

LMU27461

Polttoaineen syöttäminen (erillinen säiliö)

LWM00420

VAROITUS

●

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita.

●

Kun korvausilmaruuvi avataan, polttoainesäiliöstä vapautuu bensiinihöyryjä. Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä. Älä tupakoi avatessasi korvausilmaruuvia ja huolehdi siitä, että läheisyydessä ei

ole avotulta tai kipinöitä.

●

1. Jos polttoainesäiliön tulpassa on korvausilmanruuvi, avaa sitä 2 - 3 kierrosta.

ZMU02295

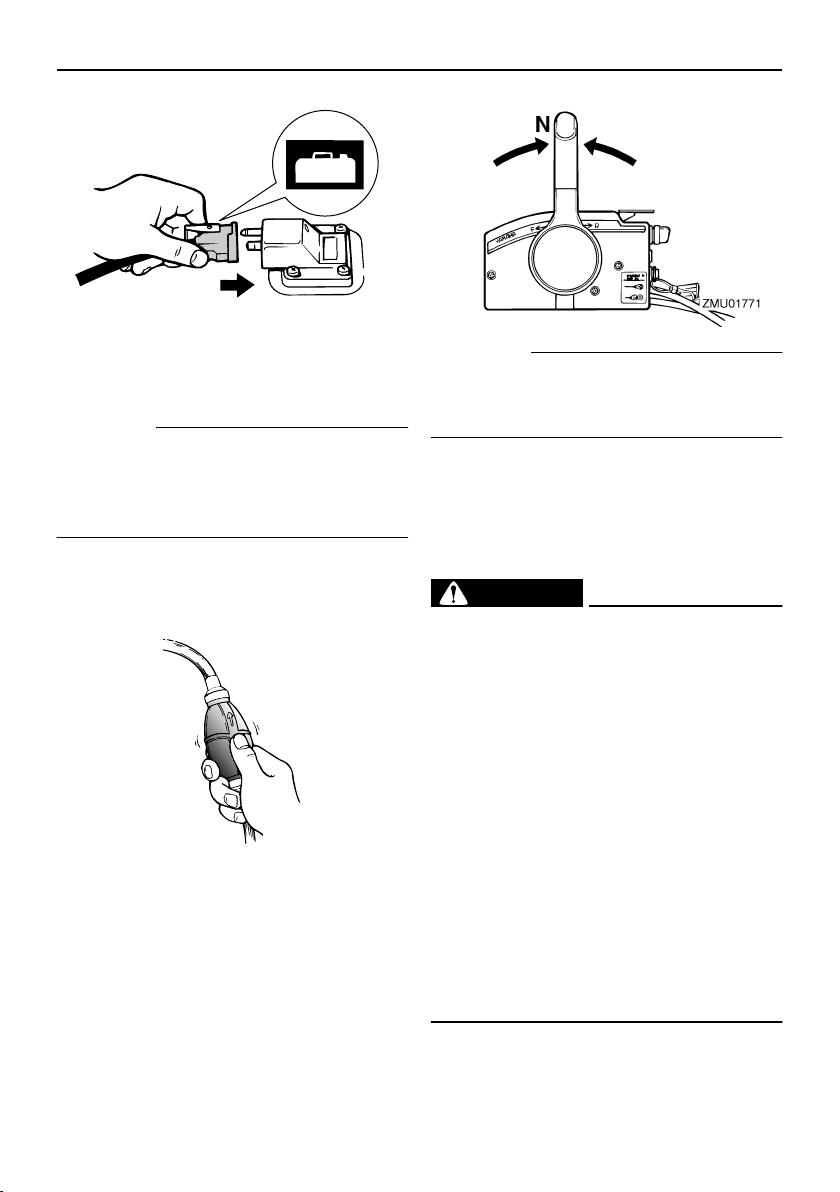

2. Jos moottorissa on polttoaineletkun liitos, kytke polttoaineletku tiukasti liitokseen. Kytke sitten polttoaineletkun toinen pää tiukasti polttoainesäiliön liitokseen.

ZMU03679

Page 31

ZMU02024

Käyttö

3. Jos perämoottorissa on ohjauksen kitkansäätövipu, kiinnitä polttoaineletku tiukasti polttoaineletkun kiinnikkeeseen.

HUOMAA:

Pidä polttoainesäiliö vaaka-asennossa moottorin käyttämisen aikana. Muussa tapauksessa polttoainesäiliöstä ei voida imeä polttoainetta.

4. Purista praimeripumppua sen lähtöpää ylöspäin, kunnes tunnet praimeripumpun jäykistyvän.

ZMU02025

LMU27490

Moottorin käynnistäminen

LMU27662

Sähkökäynnistyksellä ja kauko-ohjauslaitteistolla varustetut mallit

1. Aseta kauko-ohjausvipu vapaa-asentoon.

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

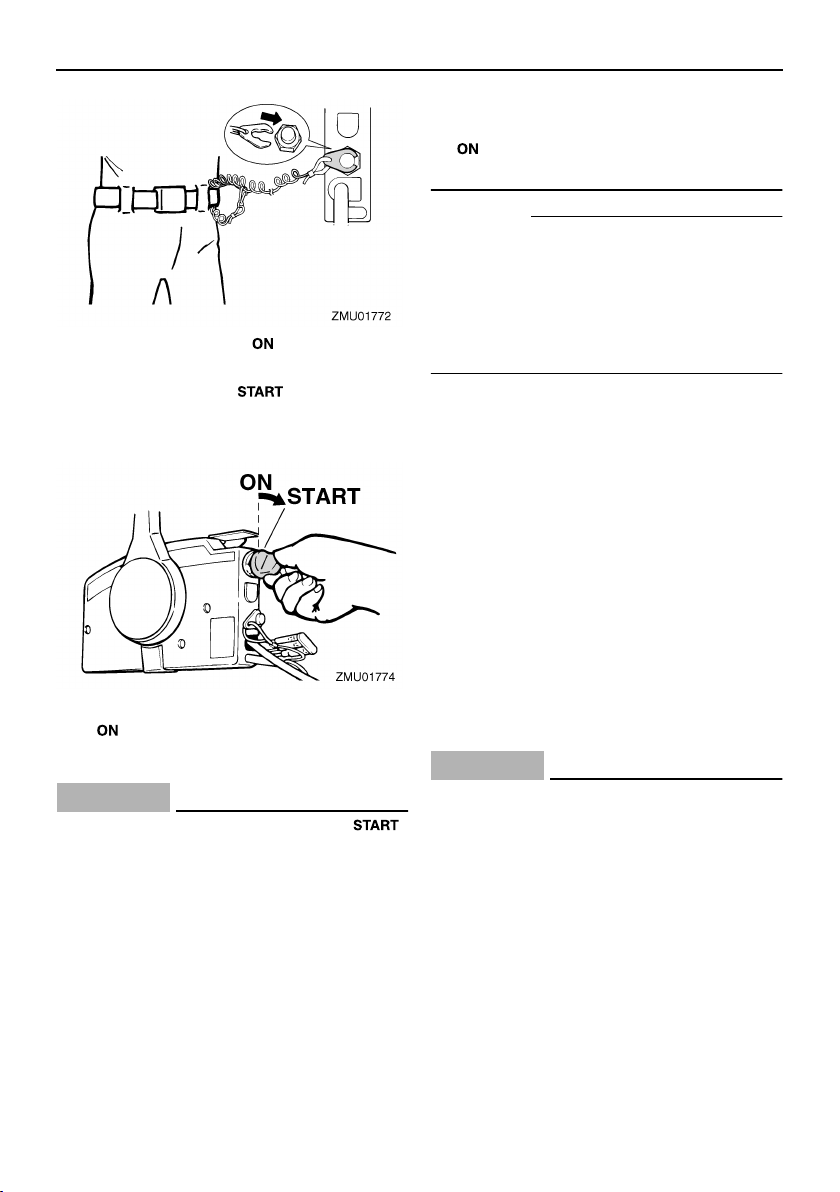

2. Kiinnitä moottorin pysäytyskytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toisessa päässä oleva lukkolevy moottorin pysäytyskytkimeen.

LWM00120

VAROITUS

Pidä käytön aikana moottorin turvakyt-

●

kimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaat-

●

teisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

●

Page 32

Käyttö

3. Käännä pääkytkin “ ” (päällä) -asentoon.

4. Kierrä pääkytkin “ ” (käynnistys) asentoon ja pidä se tässä asennossa enintään 5 sekunnin ajan.

5. Vapauta pääkytkin ja anna sen palautua “ ” (päällä) -asentoon välittömästi moottorin käynnistyttyä.

LCM00191

TÄRKEÄÄ:

●

Älä koskaan kierrä pääkytkintä “ ” (käynnistys) -asentoon moottorin ollessa käynnissä.

●

Älä käytä käynnistysmoottoria kauemmin kuin 5 sekuntia kerrallaan. Jos käynnistysmoottoria käytetään jatkuvasti yli 5 sekunnin ajan, akun varaus purkautuu nopeasti, minkä jälkeen moottorin käynnistäminen ei onnistu. Käynnistysmoottori voi myös vahingoittua, jos sitä käytetään kerrallaan lii-

an kauan. Jos moottori ei käynnisty 5 sekunnin kuluessa, palauta pääkytkin “ ” (päällä) -asentoon, odota 10 sekuntia ja yritä uudestaan.

HUOMAA:

●

Kun moottori on kylmä, se pitää lämmittää. Lisätietoja on sivulla 26.

●

Jos moottori on lämmin eikä se käynnisty, avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 62.

LMU27670

Moottorin lämmittäminen

LMU27710

Käsikäynnistyksellä ja sähkökäynnistyksellä varustetut mallit

1. Anna moottorin lämmetä 3 minuutin ajan käynnistämisen jälkeen. Jos lämmitys laiminlyödään, moottorin käyttöikä lyhenee.

2. Varmista, että öljynpaineen varoitusvalo sammuu moottorin käynnistämisen jälkeen.

3. Tarkista, että jäähdytysveden tarkistusreiästä tulee tasainen virtaus vettä.

LCM00210

TÄRKEÄÄ:

●

Jos alhaisen öljynpaineen varoitusvalo ei sammu moottorin käynnistyttyä, pysäytä moottori. Muussa tapauksessa moottori voi vaurioitua vakavasti. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Ota yhteyttä Yamahajälleenmyyjään, jos alhaisen öljynpaineen varoituksen syytä ei löydy.

●

Veden jatkuva virtaus tarkistusreiästä ilmaisee, että vesipumppu pumppaa vettä jäähdytyskanaviin. Jos tarkistusreiästä ei virtaa vettä koko ajan

Page 33

Käyttö

moottorin ollessa käynnissä, moottori voi ylikuumentua ja vahingoittua. Pysäytä tässä tapauksessa moottori ja tarkista, onko vaihteistokotelossa oleva jäähdytysveden tuloaukko tai jäähdytysveden tarkistusreikä tukossa. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamahajälleenmyyjään.

ZMU05092

LMU27740

Vaihteen kytkeminen

LWM00180

VAROITUS

Varmista ennen vaihteen kytkemistä, että vedessä veneen lähellä ei ole uimareita tai esteitä.

LCM00220

TÄRKEÄÄ:

Ennen kuin vaihdat vaihdetta eteenajoasennosta peruutusasentoon tai päin vastoin, pienennä ensin kaasua niin, että moottorin käyntinopeus pienenee joutokäynniksi (tai lähelle tätä).

LMU27763

Eteenajo (ohjauskahvalla ja kaukoohjauksella varustetut mallit)

Ohjauskahvalla varustetut mallit

1. Siirrä kaasukahva kokonaan kiinniasentoon.

2. Siirrä vaihdevipu nopeasti ja selkeästi

vapaa-asennosta eteenajoasentoon.

Kauko-ohjauksella varustetut mallit

1. Vedä vapaa-asennon lukitsin (ei kaikissa malleissa) ylös ja siirrä kauko-ohjausvipu nopeasti ja selkeästi vapaaasennosta eteenajoasentoon.

LMU27784

Peruutus (automaattisella peruutuslukolla ja sähkötrimmillä ja kipillä varustetut mallit)

LWM00190

VAROITUS

Peruuta venettä hitaasti. Käytä enintään puolta kaasua. Muussa tapauksessa veneen vakaus voi huonontua, mikä voi johtaa hallinnan menettämiseen ja onnettomuuteen.

Ohjauskahvalla varustetut mallit

1. Siirrä kaasukahva kokonaan kiinniasentoon.

2. Siirrä vaihdevipu nopeasti ja selkeästi vapaa-asennosta peruutusasentoon.

Kauko-ohjauksella varustetut mallit

1. Vedä vapaa-asennon lukitsin (ei kaikissa malleissa) ylös ja siirrä kauko-ohjausvipu nopeasti ja selkeästi vapaaasennosta peruutusasentoon.

Page 34

Käyttö

LMU27795

Peruutus (käsikäyttöisellä ja sähköhydraulisella kipillä varustetut mallit)

LWM00190

VAROITUS

Peruuta venettä hitaasti. Käytä enintään puolta kaasua. Muussa tapauksessa veneen vakaus voi huonontua, mikä voi johtaa hallinnan menettämiseen ja onnettomuuteen.

Ohjauskahvalla varustetut mallit

1. Siirrä kaasukahva kokonaan kiinniasentoon.

2. Jos perämoottorissa on kippauksen lukitusvipu, tarkista, että se on lukitus-/alaasennossa.

3. Siirrä vaihdevipu nopeasti ja selkeästi vapaa-asennosta peruutusasentoon.

Kauko-ohjauksella varustetut mallit

1. Tarkista, että kippauksen lukitusvipu on lukitusasennossa.

ZMU03624

2. Vedä vapaa-asennon lukitsin (ei kaikissa malleissa) ylös ja siirrä kauko-ohjausvipu nopeasti ja selkeästi vapaaasennosta peruutusasentoon.

LMU27820

Moottorin pysäyttäminen

Anna moottorin jäähtyä muutaman minuutin ajan joutokäynnillä tai pienellä käyntinopeudella ennen sen pysäyttämistä. Moottorin pysäyttäminen heti suurella käyntinopeudella käyttämisen jälkeen ei ole suositeltavaa.

LMU27844

Toimintaohje

1. Paina moottorin pysäytyskytkintä ja pidä sitä painettuna tai käännä pääkytkin “ ” (pois päältä) -asentoon.

Page 35

2. Kun moottori on pysähtynyt, irrota polttoaineletku, jos perämoottorissa on polttoaineletkun liitos.

ZMU03632

3. Tiukkaa polttoainesäiliön tulpassa oleva korvausilmaruuvi (ei kaikissa malleissa).

Käyttö

kääntämällä tämän jälkeen pääkytkimen “ ” (pois päältä) -asentoon.

LMU27861

Perämoottorin trimmaaminen

Perämoottorin trimmikulmaa säätämällä voidaan muuttaa veneen keulan asentoa ajon aikana. Oikean trimmikulman käyttäminen parantaa suorituskykyä ja polttoainetaloudellisuutta sekä vähentää moottoriin kohdistuvaa rasitusta. Oikea trimmikulma-asetus vaihtelee käytettävän veneen, moottorin ja potkurin mukaan. Oikeaan trimmiasetukseen vaikuttavat myös veneen kuorma, merenkäynti ja moottorin käyntinopeus.

LWM00740

VAROITUS

Jos trimmikulma on liian suuri tai pieni käyttöoloihin nähden, vene voi muuttua epävakaaksi ja sitä voi olla hankala ohjata. Tämä vähentää onnettomuuden mahdollisuutta. Jos vene alkaa tuntua epävakaalta tai sen ohjaaminen on hankalaa, pienennä nopeutta ja/tai säädä trimmikulmaa.

ZMU02301

4. Irrota avain, jos vene jätetään yksin.

HUOMAA:

Moottorin voi pysäyttää myös vetämällä turvakytkimen narusta ja irrottamalla lukkolevyn moottorin pysäytyskytkimestä ja

Page 36

Käyttö

ei ole käynnissä.

Säädä perämoottorin trimmikulmaa sähkötrimmi- ja kippikytkimen avulla.

1. Sähkötrimmi- ja kippikytkin

ZMU03633

1. Trimmin käyttökulma

LMU27881

Trimmikulman säätäminen

Sähkötrimmi- ja kippimallit

LWM00750

VAROITUS

●

Varmista kippauskulmaa säätäessäsi, että perämoottorin lähellä ei ole muita ihmisiä. Varo myös jättämästä ruumiinosia vetoyksikön ja kiinnityskorvakkeen väliin.

●

Ole varovainen kokeillessasi trimmiasetusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

●

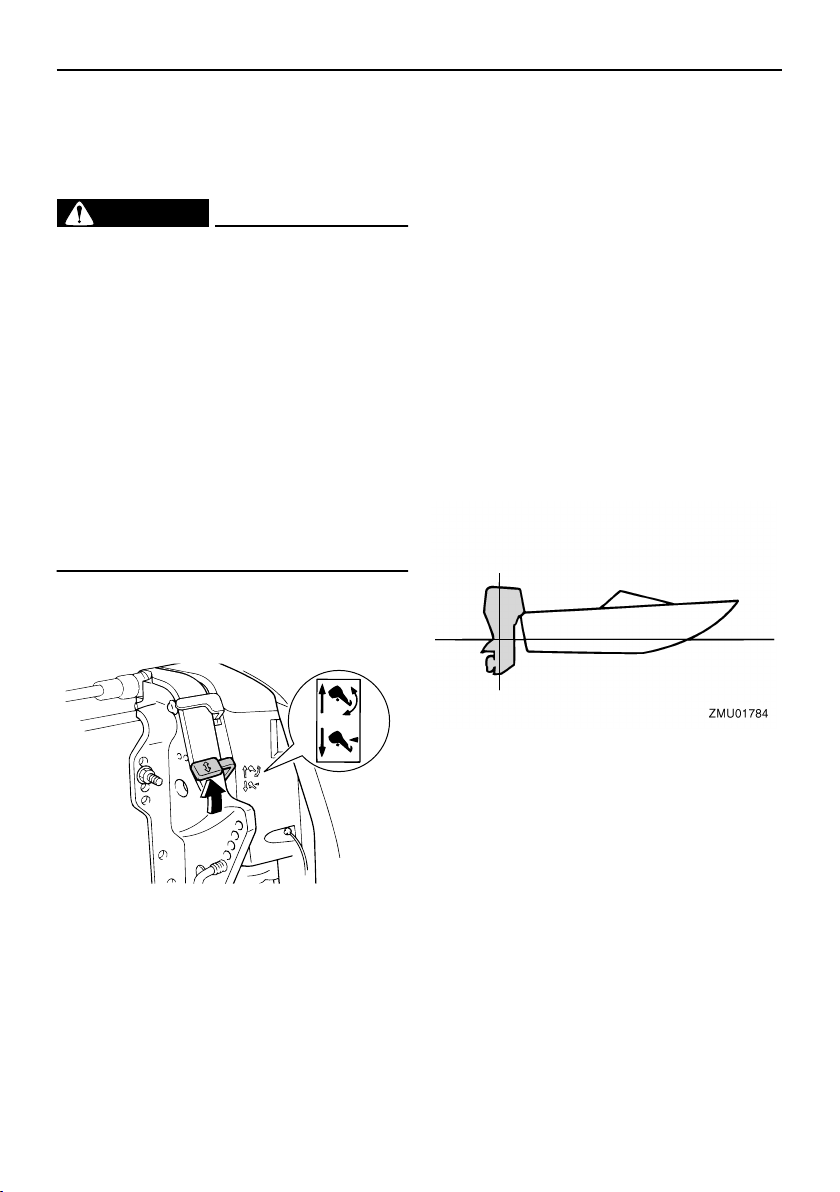

Käytä alakopassa olevaa sähkökippikytkintä (ei kaikissa malleissa) vain silloin, kun vene ei liiku ja moottori

ZMU03634

1. Sähkötrimmi- ja kippikytkin

Voit nostaa veneen keulaa painamalla kytkintä “ ” (ylös) -asentoon. Voit laskea veneen keulaa painamalla kytkintä “ ” (alas) -asentoon. Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

HUOMAA:

Voit säätää trimmikulmaa ajon aikana käyttämällä kauko-ohjauslaitteessa tai ohjauskahvassa olevaa sähkötrimmi- ja kippikytkintä (ei kaikissa malleissa).

Page 37

Käyttö

LMU27891

Trimmikulman säätäminen hydarulisella kipillä varustetuissa malleissa

LWM00490

VAROITUS

●

Pysäytä moottori ennen trimmikulman säätämistä.

●

Varmista kippauskulmaa säätäessäsi, että perämoottorin lähellä ei ole muita ihmisiä. Varo myös jättämästä ruumiinosia vetoyksikön ja kiinnityskorvakkeen väliin.

●

1. Pysäytä moottori.

2. Aseta kippauksen lukitusvipu vapautusasentoon.

Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LMU27911

Veneen trimmikulman säätäminen

Kun vene on liu’ussa, keula ylhäällä -asento pienentää vastusta sekä lisää vakautta ja tehokkuutta. Veneen asento on tämä silloin, kun kölilinja on 3 - 5 asteen kulmassa vaakatasoon nähden. Kun keulaa nostetaan ylöspäin, veneellä voi olla taipumusta ohjautua enemmän jompaankumpaan suuntaan. Korjaa puoltaminen ohjauksella. Puoltamista voidaan vähentää myös trimmievää säätämällä. Kun keula on alhaalla, paikallaan seisova vene on helpompi kiihdyttää liukuun.

ZMU03636

3. Tartu yläkopan takaosaan kädellä ja kippaa moottori haluamaasi asentoon.

4. Tue moottori asettamalla kippauksen lukitusvipu lukitusasentoon.

Voit nostaa veneen keulaa trimmaamalla moottoria ylöspäin. Voit laskea veneen keulaa trimmaamalla moottoria alaspäin.

Keula ylhäällä

Jos moottori on trimmattu liian ylös, veneen keula nousee liian korkealle. Suorituskyky ja taloudellisuus ovat huonoja, koska veneen runko puskee vettä ja ilmanvastus on normaalia suurempi. Jos moottori trimmataan aivan liian ylös, potkuriin pääsee ilmaa. Tämä heikentää suorituskykyä entisestään ja veneen kulku on “loikkivaa”. Tämä voi johtaa kuljettajan tai matkustajien putoamiseen veteen.

Page 38

Käyttö

Keula alhaalla

Jos moottori on trimmattu liian alas keula “kyntää” vedessä. Tämä heikentää polttoainetaloudellisuutta ja vaikeuttaa nopeuden lisäämistä. Jos moottori on trimmattu erittäin alas, vene lisäksi muuttuu epävakaaksi suurella nopeudella ajettaessa. Tällöin keulan aiheuttama vastus on erittäin suuri, mikä lisää “keulaohjautumisen” vaaraa ja vaikeuttaa veneen hallitsemista.

HUOMAA:

Veneen tyypin mukaan perämoottorin trimmikulmalla voi olla vain vähän vaikutusta veneen asentoon sen ollessa liikkeessä.

LMU27933

Kippaaminen ylös ja alas

Jos moottoria ei aiota käyttää aivan heti tai jos vene kiinnitetään matalaan veteen, perämoottori on kipattava yläasentoon, jotta potkuri ja vaihteistokotelo eivät pääsisi

osumaan esteisiin ja vahingoittumaan. Lisäksi kippaaminen ylös suojaa moottoria suolaveden aiheuttamalta korroosiolta.

LWM00220

VAROITUS

Varmista kipatessasi perämoottoria ylös ja alas, että perämoottorin lähellä ei ole muita ihmisiä. Varo myös jättämästä ruumiinosia vetoyksikön ja kiinnittimen väliin.

LWM00250

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon vaaran. Jos perämoottorissa on polttoaineletkun liitos, irrota polttoaineletku tai sulje polttoainehana silloin, kun moottoria on tarkoitus pitää kipattuna kauemmin kuin muutaman minuutin ajan. Muussa tapauksessa moottorista voi vuotaa polttoainetta.

LCM00241

TÄRKEÄÄ:

●

Ennen kuin kippaat perämoottorin, pysäytä moottori noudattamalla sivulla 28 annettuja ohjeita. Älä koskaan kippaa perämoottoria moottorin ollessa käynnissä. Tämä voi aiheuttaa ylikuumenemisen ja vakavia vaurioita.

●

Älä kippaa moottoria työntämällä ohjauskahvasta (jos on), koska ohjauskahva voi rikkoutua.

LMU27995

Moottorin kippaaminen ylös (sähköhydraulisella kipillä varustetut mallit)

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

Page 39

Käyttö

ZMU03087

2. Irrota polttoaineletku perämoottorista.

ZMU03635

3. Aseta kippauksen lukitusvipu vapautusasentoon.

ZMU03636

ZMU03637

LMU28005

Moottorin kippaaminen ylös

Sähkötrimmi- ja kippimallit / Sähkökippauksella varustetut mallit

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

ZMU03196

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana.

4. Tartu yläkopan takaosaan kädellä, kippaa moottori ylös ja käännä kippauksen kannatinvipu itseäsi kohti tai paina kippauksen kannatinnuppi kiinnityskorvaan. Tue sitten perämoottori asettamalla kippauksen lukitusvipu lukitusasentoon.

ZMU03638

3. Paina sähkötrimmi- ja kippikytkintä tai sähkökippikytkintä “ ” (ylös) -asentoon, kunnes perämoottori on kippautu-

Page 40

Käyttö

nut kokonaan ylös.

ZMU03639

4. Paina kippauksen kannatinnuppi sisään kiinnityskorvaan tai vedä kippauksen kannatintankoa itseäsi kohti niin, että se kannattelee perämoottoria.

yhtäkkiä alas, jos sähkötrimmi- ja kippijärjestelmän paine katoaa.

5. Trimmitangoilla varustetut mallit: Kun perämoottori on kippauksen kannatinvivun varassa, vedä trimmitangot sisään painamalla sähkötrimmi- ja kippikytkintä “ ” (alas) -asentoon.

LCM00250

TÄRKEÄÄ:

Muista vetää trimmitangot kokonaan sisään kiinnittäessäsi veneen laituriin. Tämä suojaa tankoja pintoihin kiinnittyviltä eliöiltä ja syöpymiseltä, jotka voivat vaurioittaa sähkötrimmi- ja kippimekanismia.

LMU28041

Moottorin kippaaminen alas (käsikäyttöisellä ja sähköhydraulisella kipillä varustetut mallit)

1. Vapauta kippauksen lukitusvipu.

ZMU03640

LWM00260

VAROITUS

Varmista moottorin kippaamisen jälkeen, että olet tukenut sen kippauksen kannatinnupin tai kannatinvivun avulla. Muussa tapauksessa perämoottori voi pudota

ZMU03642

2. Tartu yläkopan takaosaan kädellä, kippaa perämoottoria hieman ylös ja vedä kippauksen kannatinnuppi ulos tai palauta kippauksen kannatinvipu perusasentoon.

Page 41

Käyttö

ZMU03644

3. Kippaa perämoottori hitaasti alas.

4. Aseta kippauksen lukitusvipu lukitusasentoon.

ZMU03643

LMU28053

Moottorin kippaaminen alas

Sähkötrimmi- ja kippimallit / Sähkökippauksella varustetut mallit

1. Paina sähkötrimmi- ja kippikytkintä “ ” (ylös) -suuntaan, kunnes perämoottori on kippitangon varassa ja kippauksen kannatinvipu vapautuu.

2. Vapauta kippauksen kannatinvipu tai vedä kippauksen kannatinnuppi ulos.

ZMU03644

3. Paina sähkökippikytkintä tai sähkötrimmi- ja kippikytkintä “ ” (alas)

-suuntaan ja laske perämoottori haluamaasi asentoon.

ZMU01936

ZMU03645

LMU28060

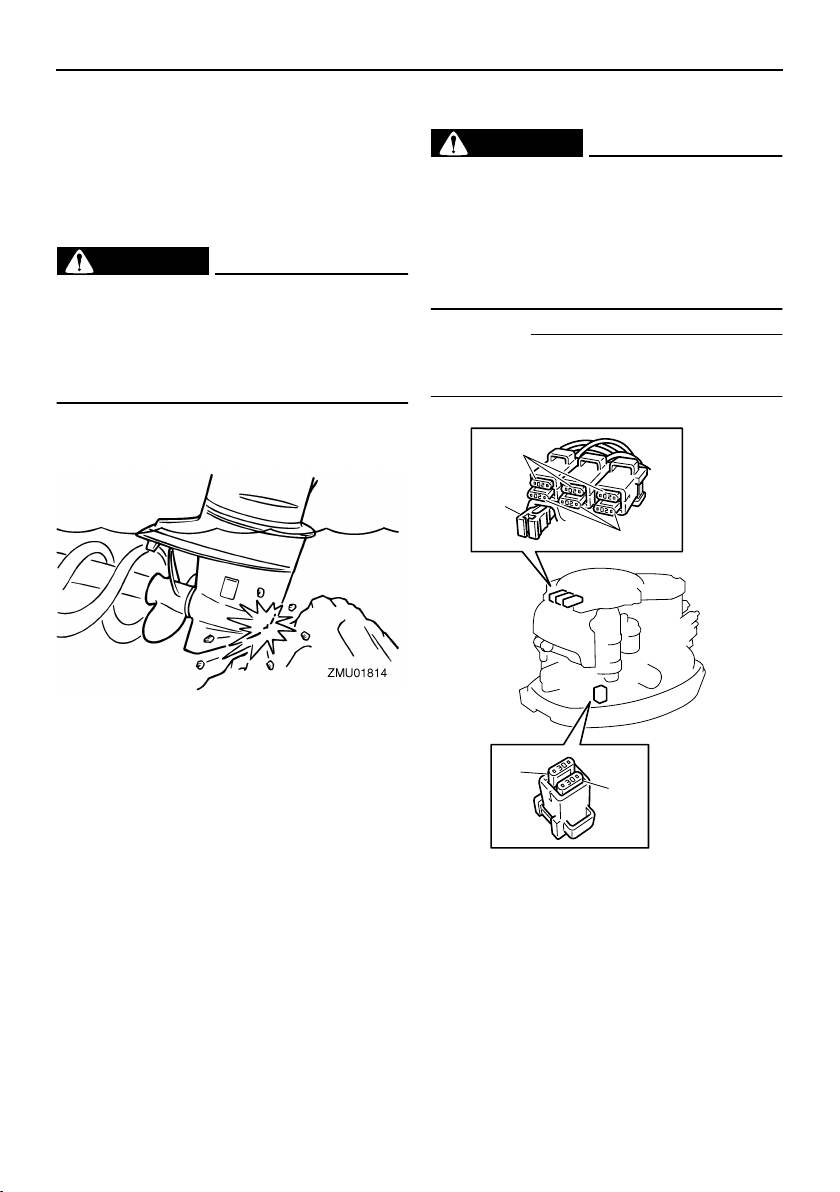

Ajaminen matalassa vedessä

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

Page 42

Käyttö

LMU28080

Sähköhydraulisella kipillä varustetut mallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LWM00270

VAROITUS

Siirrä vaihdevipu vapaa-asentoon, en-

●

nen kuin säädät moottoria matalan veden ajoa varten. Käytä mahdollisimman pientä nopeutta

●

silloin, kun matalan veden asento on käytössä. Ole erittäin varovainen peruuttaessasi.

●

Liian suuri työntövoima taaksepäin voi aiheuttaa perämoottorin nousemisen vedestä. Tämä lisää onnettomuuden ja vammautumisen vaaraa. Palauta perämoottori normaaliin asen-

●

toonsa heti, kun vene on jälleen syvemmässä vedessä.

LCM00260

TÄRKEÄÄ:

Älä kippaa perämoottoria niin ylös, että

vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolel- la ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

LMU28174

Toimintaohje sähköhydraulisella kipillä varustetut mallit

1. Aseta vaihdevipu vapaa-asentoon.

ZMU03087

2. Vedä kippauksen lukitusvipu ylös vapautusasentoon.

ZMU03647

3. Kippaa moottoria hieman ylös haluamaasi asentoon ja paina kippauksen lukitusvipu alas lukitusasentoon.

4. Voit palauttaa perämoottorin normaaliin käyttöasentoon vetämällä kippauksen lukitusvivun ylös vapautusasentoon ja kippaamalla perämoottorin hitaasti alas.

5. Työnnä kippauksen lukitusvipu alas lukitusasentoon.

ZMU03646

Page 43

ZMU03648

LMU28090

Sähkötrimmi- ja kippimallit / Sähkökippauksella varustetut mallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LWM00660

VAROITUS

Siirrä vaihdevipu vapaa-asentoon, en-

●

nen kuin säädät moottoria matalan veden ajoa varten. Palauta perämoottori normaaliin asen-

●

toonsa heti, kun vene on jälleen syvemmässä vedessä.

LCM00260

TÄRKEÄÄ:

Älä kippaa perämoottoria niin ylös, että

vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolel- la ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

LMU28184

Toimintaohje sähkötrimmi- ja kippimalleissa tai sähkökippauksella varustetuissa malleissa

1. Aseta vaihdevipu vapaa-asentoon.

Käyttö

ZMU03649

2. Kippaa perämoottoria hieman ylös haluamaasi asentoon käyttämällä sähköt- rimmikytkintä tai -kippikytkintä.

ZMU01935

Page 44

Käyttö

ZMU03650

3. Voit palauttaa perämoottorin normaaliin käyttöasentoon painamalla sähkötrimmikytkintä tai -kippikytkintä ja kippaamalla perämoottorin hitaasti alas.

LMU28190

Ajaminen muissa oloissa

Ajaminen suolavedessä

Kun perämoottoria on käytetty suolavedessä, pese jäähdytyskanavat makealla vedellä, jotta suolasaostumat eivät tukkisi niitä.

HUOMAA:

Katso jäähdytysjärjestelmän huuhteluohjeet sivulta 40.

Ajaminen sameassa vedessä

Yamaha suosittelee lisävarusteena saatavan kromatun vesipumppusarjan käyttämis- tä, jos perämoottoria käytetään erittäin sameassa vedessä.

Page 45

Kunnossapito

LMU28216

Tekniset tiedot

Mitat:

Kokonaispituus:

706 mm (27.8 in)

Kokonaisleveys:

384 mm (15.1 in)

Kokonaiskorkeus L:

F50FED 1415 mm (55.7 in) F50FET 1415 mm (55.7 in) F60CET 1415 mm (55.7 in) FT50GET 1455 mm (57.3 in) FT60DET 1455 mm (57.3 in)

Kokonaiskorkeus X:

1569 mm (61.8 in)

Perälaudan korkeus L:

F50FED 527 mm (20.7 in) F50FET 527 mm (20.7 in) F60CET 527 mm (20.7 in) FT50GET 530 mm (20.9 in) FT60DET 530 mm (20.9 in)

Perälaudan korkeus X:

644 mm (25.4 in)

Paino (AL) L:

F50FED 107.0 kg (236 lb) F50FET 110.0 kg (243 lb) F60CET 110.0 kg (243 lb) FT50GET 115.0 kg (254 lb) FT60DET 115.0 kg (254 lb)

Paino (AL) X:

F50FET 114.0 kg (251 lb) F60CET 114.0 kg (251 lb) FT50GET 119.0 kg (262 lb) FT60DET 119.0 kg (262 lb)

Suorituskyky:

Suurimman kaasun käyntinopeusalue:

5000–6000 r/min

Enimmäisteho:

F50FED 36.8 kW / 5500 r/min (50 hv / 5500 r/min) F50FET 36.8 kW / 5500 r/min (50 hv

/ 5500 r/min) F60CET 44.1 kW / 5500 r/min (60 hv / 5500 r/min) FT50GET 36.8 kW / 5500 r/min (50 hv / 5500 r/min) FT60DET 44.1 kW / 5500 r/min (60 hv / 5500 r/min)

Joutokäyntinopeus (vaihde vapaalla):

750 ±50 r/min

Moottori:

Tyyppi:

4-tahtinen L

Sylinteritilavuus:

996.0 cm

Halkaisija × isku:

65.0 × 75.0 mm (2.56 × 2.95 in)

Sytytysjärjestelmä:

TCI

Sytytystulppa (NGK):

DPR6EB-9

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

Hallintajärjestelmä:

Kaukohallinta

Käynnistysjärjestelmä:

Sähkökäyttöinen

Käynnistyksen kaasutusjärjestelmä:

Elektroninen polttonesteensuihkutus

Venttiilin välys (kylmä moottori), IMU-:

0.15–0.25 mm (0.0059–0.0098 in)

Venttiilin välys (kylmä moottori), PAKO-:

0.25–0.35 mm (0.0098–0.0138 in)

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A Vähimmäisnimelliskapasiteetti (20HR/ IEC):

70.0 Ah Akun varausvirta DC:

17.0 A

Vetoyksikkö:

Vaihdekahvan asennot:

(60.78 cu.in)

Page 46

Kunnossapito

Ajo-vapaa-peruutus

Välityssuhde:

F50FED 1.85 (24/13) F50FET 1.85 (24/13) F60CET 1.85 (24/13) FT50GET 2.33 (28/12) FT60DET 2.33 (28/12)

Trimmi- ja kippijärjestelmä:

F50FED Sähköhydraulinen kippi F50FET Sähkökäyttöinen trimmaus ja kippaus F60CET Sähkökäyttöinen trimmaus ja kippaus FT50GET Sähkökäyttöinen trimmaus ja kippaus FT60DET Sähkökäyttöinen trimmaus ja kippaus

Potkurimerkki:

F50FED G F50FET G F60CET G FT50GET K FT60DET K

Polttoaine ja öljy:

Suositeltu polttoaine:

Lyijytön normaali bensiini

Pienin oktaaniluku (RON):

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy

Moottoriöljyn luokitus, API:

API SE, SF, SG, SH, SJ

Moottoriöljyn tyyppi, SAE:

SAE10W-30 tai SAE10W-40

Voitelu:

Märkäsumppu Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

2.5 L (2.64 US qt) (2.20 Imp.qt)

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

F50FED 430.0 cm

(14.54 US oz) (15.17 Imp.oz) F50FET 430.0 cm

(14.54 US oz) (15.17 Imp.oz) F60CET 430.0 cm3 (14.54 US oz) (15.17 Imp.oz) FT50GET 670.0 cm

(22.65 US oz) (23.63 Imp.oz) FT60DET 670.0 cm

(22.65 US oz)

(23.63 Imp.oz)

Tiukkausmomentti:

Sytytystulppa:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

Potkurimutteri:

35.0 Nm (25.8 ft-lb) (3.57 kgf-m)

Moottorin öljyntyhjennystulppa:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

Moottorin öljynsuodatin:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

LMU28222

Perämoottorin kuljettaminen ja

varastoiminen

LWM00690

VAROITUS

●

Vuotava polttoaine aiheuttaa tulipalon vaaran. Ehkäise polttoaineen vuotaminen perämoottorin kuljettamisen ja säilyttämisen aikana sulkemalla korvausilmaruuvi ja polttoainehana.

●

OLE HUOLELLINEN kuljettaessasi polttoainesäiliötä veneessä tai autossa.

●

ÄLÄ täytä polttoaineastiaa aivan täy- teen. Bensiini laajenee huomattavasti lämmetessään, mikä voi aiheuttaa painetta polttoaineastiaan. Tämä voi johtaa polttoaineen vuotamiseen ja aiheuttaa tulipalovaaran.

LWM00700

VAROITUS

Älä koskaan liiku vaihteistoyksikön alla

Page 47

Kunnossapito

moottorin ollessa kipattuna ylös, vaikka moottori olisikin tuettu tukitangolla. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LCM00660

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -

nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennoissa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

Perämoottorin on oltava normaalissa käyttöasennossa trailerikuljetuksen ja säilyttä- misen aikana. Jos tämä ei ole mahdollista trailerin pienen maavaran takia, tue perä- moottori riittävällä tukilaitteella ja kippaa se kuljetuksen ajaksi ylös. Lisätietoja saat Yamaha-jälleenmyyjältä.

ZMU03659

LMU28290

Perämoottorin varastoiminen

Jos Yamaha-perämoottoria säilytetään käyttämättömänä pitkiä aikoja (2 kuukautta tai kauemmin), on tärkeää suorittaa joitakin toimenpiteitä ennen säilytystä. Muussa tapauksessa perämoottori voi vahingoittua. Perä- moottori on suositeltavaa viedä huollettavaksi valtuutettuun Yamaha-liikkee-

seen ennen sen siirtämistä säilytykseen. Käyttäjä voi kuitenkin ilman erikoistyökaluja itse tehdä alla mainitut toimenpiteet.

LCM00600

TÄRKEÄÄ:

●

Pidä perämoottoria kuljetuksen ja säilytyksen aikana kuvassa esitetyssä asennossa, jotta öljypohjasta ei pääsisi öljyä sylinteriin, mikä voi aiheuttaa ongelmia. Jos perämoottoria säilytetään tai kuljetetaan kyljellään (ei pystyssä), aseta se pehmustetulle alustalle moottoriöljyn tyhjentämisen jälkeen.

●

Älä aseta perämoottoria kyljelleen, ennen kuin jäähdytysvesi on tyhjennetty kokonaan. Muussa tapauksessa pakokanavan kautta voi päästä vettä sylinteriin, mikä aiheuttaa ongelmia.

●

Säilytä perämoottoria suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

●

Tyhjennä höyrynerottimeen jäänyt polttoaine. Jos höyrynerottimeen jää bensiiniä pitkäksi ajaksi, se pilkkoutuu ja voi vahingoittaa polttoaineputkistoa.

LMU28301

Toimintaohje

LMU29953

Huuhteleminen huuhteluliittimen avulla

1. Pese perämoottorin runko makealla vedellä. Lisätietoja on sivulla 44.

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana (jos on).

3. Irrota yläkoppa ja potkuri.

4. Asenna huuhteluliitin jäähdytysveden ottoaukkoon.

LCM00300

TÄRKEÄÄ:

Älä käytä moottoria ilman, että siihen

syötetään jäähdytysvettä. Muussa tapauksessa moottorin vesipumppu voi va-

Page 48

Kunnossapito

hingoittua tai moottori voi ylikuumentua ja vahingoittua. Varmista ennen moottorin käynnistämistä, että jää- dytysveden ottoaukkoihin tulee vettä.

LCM00310

TÄRKEÄÄ:

Vältä perämoottorin käyttämistä suurella käyntinopeudella käytettäessä huuhteluliitintä, jotta moottori ei ylikuumenisi.

1. Huuhteluliitin

5. Jäähdytysjärjestelmä on huuhdeltava, jotta suola, hiekka tai lika ei tukkisi sitä. Lisäksi moottori on suojattava ruostumiselta sumuttamalla tai voitelemalla. Suorita huuhteleminen ja sumuttaminen samalla kertaa.

LWM00090

VAROITUS

●

Älä koske sähköosiin tai irrota niitä käynnistyksen tai käytön aikana.

●

Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

jälleenmyyjään.

6. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

7. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” vuorotellen äänenvaimenninsuojukseen tai sumutusöljyreikään (jos on). Kun sumutus suoritetaan oikein, moottori alkaa savuttaa voimakkaasti ja lähes sammuu.

8. Valuta höyrynerottimeen jäänyt polttoaine astiaan. Löysää tyhjennystulppaa ja irrota sitten tulppa. Paina ilmaventtiili sisään ruuvitaltalla, jotta kohokammioon pääsee ilmaa ja bensiini pääsee virtaamaan hyvin pois. Tiukkaa sitten tyhjennystulppa.

1. Höyrynerotin

2. Tyhjennystulppa

ZMU05116

HUOMAA:

●

Varmista huuhtelulaitetta käyttäessäsi, että vedenpaine pysyy riittävänä ja että veden virtaus on tasainen.

●

Jos ylikuumenemisvaroitin aktivoituu, sammuta moottori ja ota yhteyttä Yamaha-

ZMU05115

1. Rikastimen yhdystanko

Page 49

Kunnossapito

2. Tulppa

9. Irrota huuhtelulaitteisto.

10. Asenna yläkoppa paikalleen.

11. Jos “suojaöljyä” ei ole käytettävissä, sammuta moottori vaiheen 6 jälkeen. Suorita sitten vaiheen 8 toimenpide.

12. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

13. Jos “suojaöljyä” ei ole käytettävissä, irrota sytytystulppa tai -tulpat. Kaada kuhunkin sylinteriin teelusikallinen puhdasta moottoriöljyä. Pyöritä moottoria käsin. Asenna sytytystulppa tai -tulpat paikoilleen.

HUOMAA:

Voit hankkia huuhteluliittimen Yamahajälleenmyyjältä.

LMU28400

Voitelu (muut kuin tuoreöljyvoitelumallit)

1. Voitele sytytystulppien kierteet rasvalla ja kiinnitä sytytystulpat. Tiukkaa sytytystulpat oikeaan momenttiin. Lisätietoja sytytystulpan asentamisesta on sivulla

48.

2. Vaihda vaihteistoöljy. Lisätietoja on sivulla 56. Tarkista, onko öljyssä vettä, mikä on merkki vuotavasta tiivisteestä. Vuotava tiiviste on vaihdettava valtuutetussa Yamaha-liikkeessä ennen moottorin käyttämistä.

3. Lisää rasvaa kaikkiin rasvanippoihin. Lisätietoja on sivulla 48.

LMU28430

Akun kunnossapito

LWM00330

VAROITUS

Akun elektrolyyttineste on vaarallista. Se sisältää myrkyllistä ja erittäin syövyttä-

vää rikkihappoa. Noudata aina seuraavia turvallisuusohjeita:

●

Vältä ihokosketusta elektrolyytin kanssa, sillä se voi aiheuttaa vakavia palovammoja tai pysyviä silmävaurioita.

●

Käytä suojalaseja käsitellessäsi akkuja ja työskennellessäsi niiden lähistöllä.

Ensiapu (ULKOINEN VAMMA):

●

IHO - Huuhtele vedellä.

●

SILMÄT - Huuhtele vedellä 15 minuutin ajan ja hakeudu välittömästi lääkärin hoitoon.

Ensiapu (SISÄINEN VAMMA):

Juo runsaasti vettä tai maitoa ja nauti

●

magnesiummaitoa, vatkattuja munia tai kasviöljyä. Hakeudu välittömästi lää-

kärin hoitoon. Akuista vapautuu räjähtävää vetykaasua. Noudata tämän vuoksi aina seuraavia turvallisuusohjeita:

●

Lataa akut hyvin tuuletetussa tilassa.

●

Säilytä akkuja loitolla kipinöistä ja avo-

tulesta (esimerkiksi hitsauslaitteista ja

palavista savukkeista).

●

ÄLÄ TUPAKOI ladatessasi tai

käsitellessäsi akkuja. ÄLÄ SÄILYTÄ AKKUJA TAI ELEKTRO- LYYTTINESTETTÄ LASTEN ULOTTUVILLA.

Eri valmistajien akut ovat erilaisia. Tämän takia alla olevat toimintaohjeet eivät koske kaikkia akkuja. Tutustu akun valmistajan toimittamiin ohjeisiin. Toimintaohje

1. Kytke akku irti ja poista se veneestä.

Kytke aina musta negatiivinen kaapeli irti ensin, jotta välttäisit oikosulun vaaran.

2. Puhdista akkukotelo ja navat. Täytä ku-

kin akkukenno tislatulla vedellä ylära-

Page 50

Kunnossapito

jaan asti.

3. Säilytä akkua tasaisella alustalla suojassa suoralta auringonpaisteelta viileässä ja kuivassa tilassa, jossa on hyvä ilmanvaihto.

4. Tarkista akkunesteen ominaistiheys kerran kuukaudessa ja lataa akku tarvittaessa. Näin akun käyttöikä säilyy mahdollisimman pitkänä.

LMU28440

Moottorin huuhteleminen

Jotta huuhtelu olisi mahdollisimman tehokasta, tee tämä toimenpide heti moottorin käyttämisen jälkeen.

1. Kun moottori on pysäytetty, kierrä puutarhaletkun liitin irti alakopan liitännästä.

den syöttöön.

3. Kun kone on pysäytettynä, avaa vesihana ja anna veden huuhdella jäähdytyskanavia 15 minuutin ajan. Sulje vesihana ja irrota puutarhaletku.

4. Kun jäähdytyskanavat on huuhdeltu, asenna puutarhaletkun liitin takaisin alakopan liitäntään. Tiukkaa liitin huolellisesti.

LCM00540

TÄRKEÄÄ:

Älä jätä puutarhaletkun liitintä löysäksi

alakopan liitäntään tai anna letkun riippua vapaana normaalin käytön aikana. Vesi valuu ulos liittimestä sen sijaan, että se jäähdyttäisi moottoria, mikä voi aiheuttaa moottorin vakavan ylikuumenemisen. Varmista moottorin huuhtelemisen jälkeen, että liitin on tiukalla liitännässä.

HUOMAA:

Jos moottori huuhdellaan veneen ollessa

●

vedessä, paras tulos saavutetaan kippaamalla perämoottoria ylös, kunnes se on kokonaan vedenpinnan yläpuolella. Katso jäähdytysjärjestelmän huuhteluoh-

●

jeet sivulta 40.

LMU28450

Perämoottorin puhdistaminen

Pese käytön jälkeen moottorin ulkopinnat puhtaalla vedellä. Huuhtele jääh- dytysjärjestelmä makealla vedellä.

ZMU05096

1. Liitin

2. Puutarhaletku

3. Puutarhaletkun liitin

2. Kierrä puutarhaletkun liitin kiinni puutarhaletkuun, joka on kytketty makean ve-

Page 51

ZMU02550

HUOMAA:

Katso jäähdytysjärjestelmän huuhteluohjeet sivulta 40.

LMU28460

Moottorin maalipinnan tarkistaminen

Tarkista, onko perämoottorissa naarmuja, kolhuja tai hilseilevää maalia. Kohdat, joiden maalipinta on vahingoittunut, syöpyvät muita osia helpommin. Puhdista ja maalaa nämä kohdat tarvittaessa. Voit hankkia paikkausmaalia Yamaha-jälleenmyyjältä.

LMU28476

Määräaikaiset huoltotoimet

LWM01070

VAROITUS

Pysäytä aina moottori ennen huoltotoimien suorittamista, ellei ohjeissa erikseen kehoteta käynnistämään moottoria. Jos sinulla ei ole kokemusta moottorin huoltotoimien suorittamisesta, toimita moottori huollettavaksi Yamaha-liikkeeseen tai muuhun valtuutettuun huoltoliikkeeseen.

LMU28510

Varaosat

Käytä moottorissa ainoastaan alkuperäisiä Yamaha-varaosia tai osia, joiden kestävyys ja materiaalit vastaavat alkuperäisosia. Huonolaatuisten varaosien käyttäminen voi vahingoittaa moottoria ja johtaa moottorin

Kunnossapito

hallinnan menettämiseen, mikä voi aiheuttaa vaaran käyttäjälle ja matkustajille. Alkuperäi- siä Yamaha-varaosia ja -lisävarusteita voit hankkia Yamaha-jälleenmyyjältä.

Page 52

Kunnossapito

LMU28521

Huoltoaikataulu

Huoltotoimien väli on aina mukautettava käyttöolojen mukaan, mutta alla oleva taulukko sisältää huoltotoimien yleisaikataulun. Katso kunkin käyttäjän suoritettavaksi tarkoitetun toimenpiteen kuvaus tämän luvun asianmukaisista kohdista. Merkintä “” ilmaisee tarkistukset, jotka käyttäjä voi tehdä itse. Merkintä “” ilmaisee huoltotoimet, jotka on suoritettava Yamaha-liikkeessä.

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Anodi(t) (ulkoiset) Tarkastus/vaihto

Anodi(t) (sisäiset) Tarkastus/vaihto

Akku Tarkastus/lataus

Jäähdytysvesikanavat Puhdistus

Yläkopan kiinnike Tarkastus Polttoainesuodatin

(voidaan purkaa) Polttoainejärjestelmä Tarkastus Polttoainesäiliö (erilli-

nen Yamaha-polttoainesäiliö)

Vaihteistoöljy Vaihto

Voitelukohdat Voitelu Joutokäyntinopeus

(EFI-mallit) Sähkötrimmi- ja kip-

piyksikkö Potkuri ja sokka Tarkastus/vaihto Vaihdetanko/vaihdevai-

jeri Termostaatti Tarkastus Kaasutanko/kaasuvai-

jeri/kaasuttimen ajoitus Vesipumppu Tarkastus

Moottoriöljy Tarkastus/vaihto Öljynsuodatin (pat-

ruuna) Sytytystulppa tai -tulpat Puhdistus/säätö/vaihto

Tarkastus/puhdistus

Tarkastus/säätö

Tarkastus

Tarkastus/säätö

Vaihto

10 tuntia

(1 kuu-

kausi)

50 tuntia

(3 kuukautta)

100 tuntia

(6 kuukautta)

200 tuntia

(1 vuosi)

Page 53

Kunnossapito

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Hammashihna Tarkastus/vaihto Venttiilin välys (OHC,

OHV)

Tarkastus/säätö

10 tuntia

(1 kuu-

kausi)

HUOMAA:

Jos moottoria käytetään suolavedessä tai erittäin sameassa tai mutaisessa vedessä, moottori on huuhdeltava jokaisen käyttökerran jälkeen.

LMU28871

Huoltoaikataulu (lisä-)

Kohde Toimenpiteet

Hammashihna Vaihto

500 tuntia (2.5 vuotta) 1000 tuntia (5 vuotta)

50 tuntia

(3 kuukautta)

1. kerran jälkeen

100 tuntia

(6 kuukautta)

200 tuntia

(1 vuosi)

Page 54

Kunnossapito

LMU28940

Voitelu

Yamaha-rasva A (vedenkestävä rasva) Yamaha-rasva D (korroosionkestävä rasva, potkuriakselia varten)

F50F, FT50G, F60C, FT60D

LMU28951

Sytytystulpan puhdistaminen ja säätäminen

LWM00560

VAROITUS

Varo vahingoittamasta eristettä asentaessasi ja irrottaessasi sytytystulppaa. Vahingoittunut eriste voi aiheuttaa ulkoista kipinöintiä, mikä voi aiheuttaa räjähdyksen tai tulipalon.

Sytytystulppa on moottorin tärkeä osa, ja se on helppo tarkistaa. Sytytystulpan kunnosta voidaan päätellä joitakin tietoja moottorin kunnosta. Jos esimerkiksi keskielektrodin

ZMU05087

posliinieriste on erittäin valkoinen, se voi olla merkki siitä, että kyseisessä sylinterissä on imuilmavuoto tai kaasuttimeen liittyvä ongelma. Älä yritä määrittää vikoja itse. Vie sen sijaan perämoottori tarkistettavaksi Yamahaliikkeeseen. Sytytystulppa on irrotettava ja tarkistettava säännöllisesti, koska kuumuus ja palamisjäämät aiheuttavat vähitellen sytytystulpan rikkoutumisen ja murentumisen. Jos elektrodi rapautuu voimakkaasti tai siihen kertyy paljon hiilijäämiä ja muita palamisjäänteitä, sytytystulppa on vaihdetta-

Page 55

Kunnossapito

va.

Vakiosytytystulppa:

DPR6EB-9

Ennen kuin asennat sytytystulpan, mittaa sen kärkiväli rakotulkilla. Säädä kärkiväliä tarvittaessa.

1. Sytytystulpan kärkiväli

2. Sytytystulpan tunniste (NGK)

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

Puhdista aina tiivisteen pinta ja käytä uutta tiivistettä asentaessasi sytytystulppaa. Puhdista kierteet pyyhkimällä ja tiukkaa sytytystulppa oikeaan momenttiin.

LMU28962

Polttoainejärjestelmän tarkistaminen

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

LWM00910

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon ja räjähdyksen vaaran.

●

Tarkista säännöllisesti, että moottorissa ei ole polttoainevuotoja.

●

Jos havaitset polttoainevuotoja, toimita moottori korjattavaksi valtuutettuun huoltoliikkeeseen. Virheelliset korjaukset voivat heikentää perämoottorin käyttöturvallisuutta.

Tarkista, että polttoaineletkuissa ei ole vuotoja, halkeamia tai vikoja. Jos havaitset vian, korjauta se välittömästi Yamaha-huollossa tai muussa valtuutetussa huoltoliikkeessä.

Sytytystulpan momentti:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

HUOMAA:

Jos sytytystulppaa asennettaessa käytettä- vissä ei ole momenttiavainta, se voidaan tiukata suurin piirtein oikeaan momenttiin tiukkaamalla se ensin niin tiukalle kuin ilman työkaluja on mahdollista ja kiertämällä sitä kiinni vielä 1/4 - 1/2 kierrosta. Sytytystulppa on tiukattava oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

Page 56

Kunnossapito

ZMU05094

Tarkistuskohdat

●

Polttoainejärjestelmän osien vuodot

●

Polttoaineletkun liitoksen vuodot

●

Polttoaineletkun halkeamat ja muut vauriot

●

Polttoaineliittimen vuodot

LMU28980

Polttoainesuodattimen tarkastaminen

LWM00310

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

Jos olet epävarma tämän toimen suorit-

●

tamisesta, kysy neuvoja Yamahajälleenmyyjältä. Älä tee tätä toimenpidettä moottorin ol-

●

lessa kuuma tai käynnissä. Anna moottorin jäähtyä. Polttoainesuodattimessa on polttoai-

●

netta. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avo-

tulta tai muita syttymislähteitä.

●

Tämän toimenpiteen aikana voi roiskua hieman polttoainetta. Imeytä valuva polttoaine kangasliinaan. Pyyhi kaikki roiskunut polttoaine välittömästi. Polttoainesuodatin on koottava huolel-

●

lisesti asettamalla O-rengas, suodatinmalja ja letkut paikoilleen. Virheellinen kokoaminen tai asentaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

LMU29021

Polttoainesuodattimen puhdistaminen HUOMAA:

Jos polttoaineessa on yhtään vettä, koho nousee ylös. Jos se kelluu, irrota malja ja tyhjennä vesi.

1. Irrota mutteri, jolla polttoainesuodatinkokonaisuus on kiinnitetty (ei kaikissa malleissa).

ZMU05097

1. Mutteri

2. Avaa kiertämällä suodatinmalja ja imeytä vuotava polttoaine liinaan.

3. Irrota suodatinelementti ja pese se liuottimessa. Anna sen kuivua. Tarkista, että suodatinelementti ja O-rengas ovat hyvässä kunnossa. Uusi ne tarvittaessa. Jos polttoaineessa on yhtään vettä, eril-

Page 57

Kunnossapito

linen Yamaha-polttoainesäiliö tai muut polttoainesäiliöt pitää tarkistaa ja puhdistaa.

3 5

1. Suodatinmalja

2. Suodatinelementti

3. O-rengas

4. Suodatinkotelo

5. Koho

4. Asenna suodatinelementti takaisin maljaan. Varmista, että O-rengas on oikein paikallaan maljassa. Tiukkaa kiertä- mällä malja suodatinkoteloon.

5. Kiinnitä suodatinkokonaisuus kiinnikkeeseen.

6. Käynnistä moottori ja tarkista, ettei suodattimessa ja letkuissa ole vuotoja.

LMU29040

Joutokäyntinopeuden tarkistaminen

LWM00450

VAROITUS

●

Älä koske sähköosiin tai irrota niitä käynnistyksen tai käytön aikana.

●

Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

●

2 hv:n mallit moottorin käydessä. Älä siirrä nopeuden säädinvipua pois käynnistysasen- nosta lämmityskäytön aikana. Vene voi alkaa liikkua odottamattomasti, mikä

: Potkuri pyörii aina

ZMU05098

voi aiheuttaa onnettomuuden.

LCM00490

TÄRKEÄÄ:

Perämoottorin on oltava vedessä tämän toimenpiteen aikana. Huuhteluliittimen tai koekäyttöaltaan käyttäminen on mahdollista.

Tässä toimenpiteessä on käytettävä tarkkuuskäyntinopeusmittaria. Tulokset voivat vaihdella sen mukaan, suoritetaanko testaus huuhtelulaitteistoa käyttämällä, koekäyttöaltaassa vai perämoottorin ollessa vedessä.

1. Käynnistä moottori ja anna sen lämmetä vaihde vapaalla, kunnes käynti on tasaista. 2 hv:n mallit: Anna moottorin lämmetä pitämällä kaasutinta käynnistysasennossa tai pienemmällä. Jos perämoottori on kiinni veneessä, varmista, että vene on kiinnitetty kunnolla.

HUOMAA:

Joutokäyntinopeuden tarkistaminen oikein on mahdollista vain silloin, kun moottori on käyntilämpötilassa. Jos moottori ei ole lämmennyt kunnolla, joutokäyntinopeus on normaalia suurempi. Ota yhteyttä Yamahahuoltoon tai muuhun valtuutettuun huoltoliikkeeseen, jos kohtaat ongelmia joutokäynti- nopeuden tarkistamisessa tai jos joutokäyntinopeutta pitää säätää.

2. Varmista, että joutokäyntinopeus on oikea. Katso tietoja joutokäyntinopeudes- ta sivulta 39.

LMU29073

Moottoriöljyn vaihtaminen

LWM00760

VAROITUS

●

Vältä moottoriöljyn tyhjentämistä heti

Page 58

Kunnossapito

moottorin pysäyttämisen jälkeen. Öljy on kuumaa ja sen käsittelyssä on noudatettava varovaisuutta palovammojen välttämiseksi.

●

Varmista, että perämoottori on kiinnitetty tiukasti perälautaan tai tukevaan telineeseen.

LCM00970

TÄRKEÄÄ:

●

Älä lisää öljyä liikaa ja varmista, että perämoottori on pystyasennossa (ei kipattuna) moottoriöljyn tarkistamisen ja vaihtamisen aikana.

●

Jos moottoriöljyn pinnan taso on ylä- merkkiä korkeammalla, tyhjennä öljyä, kunnes pinnan taso on oikea. Liian suuri öljymäärä voi johtaa öljyn vuotamiseen ja moottorin vahingoittumiseen.

LCM01240

TÄRKEÄÄ:

Vaihda moottoriöljy ensimmäisen 10 tunnin käyttöjakson jälkeen ja tämän jälkeen 100 käyttötunnin tai 6 kuukauden välein. Jos näitä öljynvaihtovälejä ei noudateta, moottori kuluu voimakkaasti.

HUOMAA:

Vaihda moottoriöljy silloin, kun öljy yhä on lä- mmintä.

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

ZMU03659

2. Ota valmiiksi tarkoitukseen sopiva astia, jonka tilavuus on suurempi kuin moottorin öljymäärä. Aseta astia tyhjennysaukon alle, löysää tyhjennystulppa ja irrota se. Irrota sitten öljyn täyttöaukon tulppa. Tyhjennä kaikki öljy. Pyyhi öljyro- iskeet välittömästi.

ZMU03660

1. Tyhjennystulppa

3. Aseta öljyntyhjennystulppaan uusi tiiviste. Voitele tiiviste kevyesti öljyllä ja asenna tyhjennystulppa.

Tyhjennystulpan tiukkausmomentti:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

HUOMAA:

Jos tyhjennystulppaa asennettaessa käytet- tävissä ei ole momenttiavainta, tiukkaa tulppaa sormin, kunnes tiiviste koskettaa tyhjennysaukon reunaa. Tiukkaa sitten tulp-

Page 59

Kunnossapito

pa kiertämällä sitä vielä neljänneskierros tai puoli kierrosta. Tiukkaa tyhjennystulppa oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

4. Lisää oikea määrä öljyä täyttöaukon kautta. Asenna täyttöaukon tulppa.

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

2.5 L (2.64 US qt) (2.20 Imp.qt)

ZMU05101

1. Öljyn täyttöaukon tulppa

5. Käynnistä moottori ja tarkista, että alhaisen öljynpaineen varoitusvalo (jos on) sammuu. Varmista, että perämoottoris- sa ei ole öljyvuotoja.

LCM00680

TÄRKEÄÄ:

Jos alhaisen öljynpaineen varoitusvalo ei sammu tai jos perämoottorissa on öljy- vuotoja, pysäytä moottori ja etsi vian syy. Käytön jatkaminen vikatilanteessa voi aiheuttaa vakavia vaurioita moottoriin. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamahajälleenmyyjään.

6. Pysäytä moottori ja odota 3 minuuttia. Tarkista uudelleen moottoriöljyn määrä

mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Lisää öljyä, jos taso on alamerkin alapuolella, tai tyhjennä öljyä, jos taso on ylämerkin yläpuolella.

132

ZMU05091

1. Pinnan tason alamerkki

2. Öljymäärän mittatikku

3. Pinnan tason ylämerkki

7. Hävitä jäteöljy noudattamalla paikallisia jätehuoltomääräyksiä.

HUOMAA:

●

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

●

Vaihda moottoriöljy teknisissä tiedoissa ilmoitettua useammin silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjak- soisesti.

LMU29112

Johdinten ja liittimien tarkistaminen

●

Tarkista, että kaikki maattojohtimet ovat tiukasti paikoillaan.

●

Tarkista, että kaikki liittimet ovat tiukasti paikoillaan.

LMU29120

Pakokaasuvuodot

Käynnistä moottori ja tarkista, että pakokannen, sylinterikannen ja sylinterirungon väli- sissä liitoksissa ei ole pakokaasuvuotoja.

Page 60

Kunnossapito

LMU29130

Vesivuodot

Käynnistä moottori ja tarkista, että pakokannen, sylinterikannen ja sylinterirungon väli- sissä liitoksissa ei ole vesivuotoja.

LMU29140

Moottorin öljyvuodot

Tarkista, onko moottorissa näkyviä öljyvuo- toja.

HUOMAA:

Jos havaitset vuotoja, ota yhteyttä Yamahaliikkeeseen.

LMU29161

Sähkötrimmi- ja kippijärjestelmän tarkistaminen

LWM00430

VAROITUS

Älä koskaan liiku vaihteistoyksikön alla

●

moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja. Varmista ennen tämän testin suoritta-

●

mista, että perämoottorin alla ei ole ketään.

1. Tarkista, että sähkötrimmi- ja kippiyksikössä ei ole merkkejä öljyvuodoista.

2. Käytä kaikkia sähkötrimmi- ja kippikytkimiä tai sähkökippikytkimiä kauko-ohjausyksikössä ja moottorin alakopassa (ei kaikissa malleissa) ja tarkista, että kaikki kytkimet toimivat.

3. Kippaa perämoottori ylös ja tarkista, että trimmi- ja kippitanko työntyy ulos kokonaan.

ZMU03662

1. Trimmi- ja kippitanko

4. Tarkista, että trimmi- ja kippitangossa ei ole syöpymiä tai muita vikoja.

5. Kippaa perämoottori alas. Tarkista, että trimmi- ja kippitanko toimii sulavasti.

HUOMAA:

Jos järjestelmän jokin osa ei toimi normaalisti, ota yhteyttä Yamaha-liikkeeseen.

LMU29171

Potkurin tarkistaminen

LWM00321

VAROITUS

Oleskelu potkurin läheisyydessä voi johtaa vakavaan vammautumiseen, jos moottori käynnistyy vahingossa.

Irrota sytytystulppien hatut sytytystul-

●

pista ennen potkurin tarkistamista, irrottamista tai asentamista. Siirrä lisäksi vaihdevipu vapaa-asentoon, kierrä pää- kytkin “” (pois päältä) -asentoon ja irrota naru moottorin pysäytyskytki- mestä. Jos veneessä on akun päävirtakytkin, katkaise päävirta siitä.

●

Älä pidä potkuria paikallaan käsin avatessasi tai tiukatessasi potkurin mutteria. Estä potkurin pyöriminen asettamalla puupalikka antikavitaatiolevyn ja potkurin väliin.

Page 61

ZMU03663

ZMU01897

Tarkistuskohdat

Tarkista, onko potkurin lavoissa kulumia,

●

kavitoinnin aiheuttamaa kulumista tai muita vaurioita. Tarkista, että potkuriakseli on ehjä.

●

Tarkista, että uritus tai potkurisokka on ehjä ja että se ei ole kulunut. Tarkista, ettei potkuriakselin ympärille ole

●

kiertynyt kalastussiimaa.

Kunnossapito

ehjä.

HUOMAA:

Jos moottorissa on potkurisokka: Potkurisokka on suunniteltu murtumaan potkurin osuessa kovaan vedenalaiseen esineeseen, mikä suojaa potkuria ja käyttömekanismia. Sokan murruttua potkuri pyörii vapaasti akselilla. Tässä tapauksessa potkurisokka pitää vaihtaa.

LMU30660

Potkurin irrottaminen

LMU29194

Uramallit

1. Suorista sokka ja vedä se ulos pihdeillä.

2. Irrota potkurimutteri, aluslevy ja välikap- pale (jos on).

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

6. Painealuslaatta

●

Tarkista, että potkuriakselin öljytiiviste on

Page 62

Kunnossapito

ZMU03228

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

6. Painealuslaatta

3. Irrota potkuri ja painealuslaatta.

LMU30670

Potkurin asentaminen

LMU29231

Uramallit

LCM00340

TÄRKEÄÄ:

●

Muista asentaa painealuslaatta ennen potkurin asentamista. Muussa tapauksessa vaihteistokotelo ja potkurin napa voivat vahingoittua. Asenna uusi sokka ja taivuta sen päät

●

huolellisesti. Muussa tapauksessa potkuri voi käytön aikana irrota ja kadota.

1. Voitele potkuriakseli Yamaha-venerasvalla tai korroosionkestävällä rasvalla.

2. Asenna välikappale (tarvittaessa), painealuslaatta ja potkuri potkuriakselille.

3. Asenna välikappale (jos on) ja aluslevy. Tiukkaa potkurin mutteri ilmoitettuun momenttiin.

4. Kohdista potkurin mutteri potkuriakselin reiän kanssa. Aseta uusi sokka reikään ja taivuta sokan päät.

HUOMAA:

Jos potkurin mutteri ei ole kohdakkain potkuriakselin reiän kanssa, kun mutteri on tiukattu määritettyyn momenttiin, kohdista mutteri reikään tiukkaamalla sitä hieman lisää.

LMU29281

Vaihteistoöljyn vaihtaminen

LWM00800

VAROITUS

Varmista, että perämoottori on kiinni-

●

tetty tiukasti perälautaan tai tukevaan telineeseen. Voit loukkaantua vakavasti, jos perämoottori putoaa päällesi. Älä koskaan oleskele vaihteistoyksikön

●

alapuolella perämoottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu tai -nuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

1. Kippaa perämoottori asentoon, jossa vaihteistoöljyn tyhjennystulppa on mahdollisimman alhaalla.

2. Aseta tarkoitukseen sopiva astia pyö- rästökotelon alle.

3. Irrota vaihteistoöljyn tyhjennystulppa.

Page 63

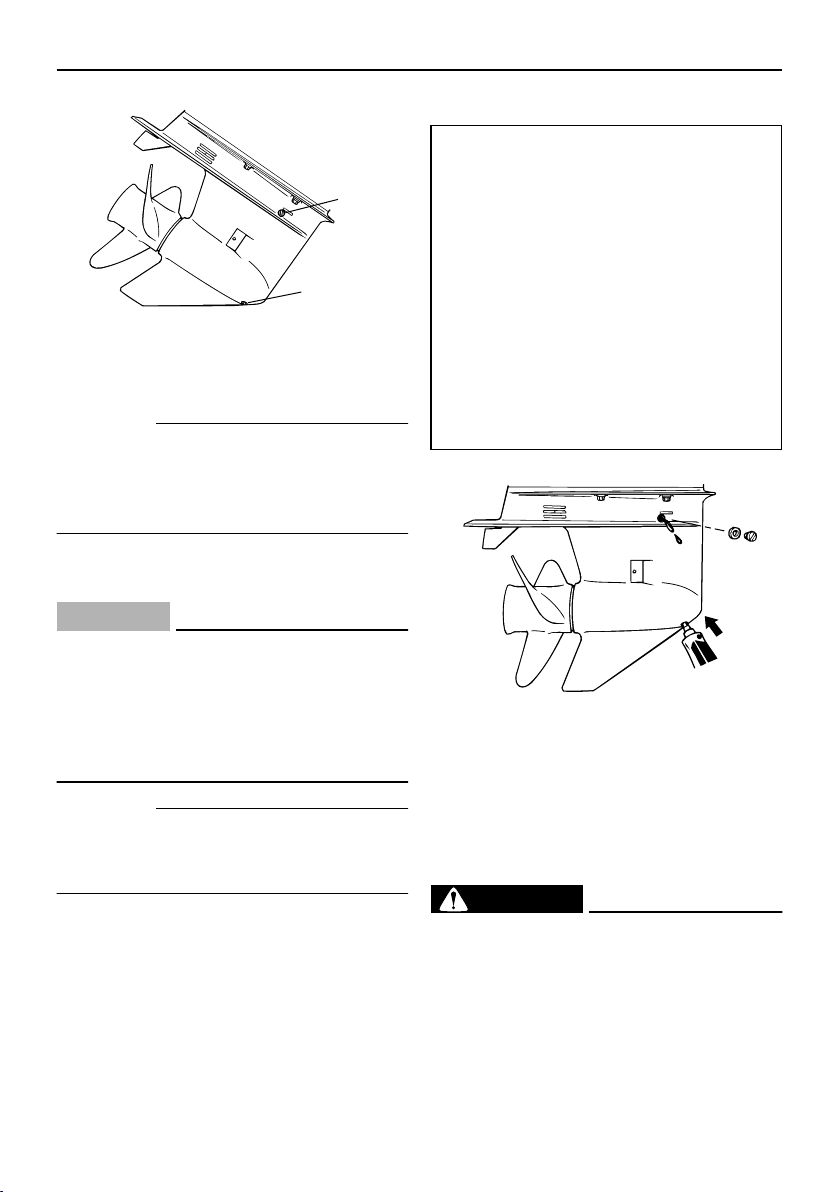

ZMU03273

1. Vaihteistoöljyn tyhjennystulppa

2. Öljytason tarkastustulppa

HUOMAA:

Jos vaihteistoöljyn tyhjennystulppa on magneettinen, poista tulpasta kaikki metallihiukkaset ennen sen asentamista takaisin paikalleen.

4. Irrota öljytason tarkastustulppa, jotta kaikki öljy valuisi pois.

LCM00710

TÄRKEÄÄ:

Tarkista käytetty öljy sen tyhjentämisen jälkeen. Jos öljy on maitomaista, vaihteistokoteloon pääse vettä, mikä voi vahingoittaa vaihteistoa. Kysy Yamahaliikkeestä tietoja vaihteistoyksikön tiivisteen korjaamisesta.

HUOMAA:

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

5. Kun perämoottori on pystyasennossa, lisää vaihteistoöljyä vaihteistoöljyn tyhjennystulpan aukkoon suoraan

Kunnossapito

putkilosta tai voitelupuristimen avulla.

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

F50FED 430.0 cm (15.17 Imp.oz) F50FET 430.0 cm (15.17 Imp.oz) F60CET 430.0 cm3 (14.54 US oz) (15.17 Imp.oz) FT50GET 670.0 cm (23.63 Imp.oz) FT60DET 670.0 cm (23.63 Imp.oz)

6. Kun öljyä alkaa valua öljytason tarkastustulpan reiästä, asenna öljytason tarkastustulppa ja tiukkaa se.

7. Asenna vaihteistoöljyn tyhjennystulppa paikalleen ja tiukkaa se.

LMU29302

Polttoainesäiliön puhdistaminen

LWM00920

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

●

Jos olet epävarma tämän toimen suorittamisesta, kysy neuvoja Yamahajälleenmyyjältä.

●

Huolehdi polttoainesäiliötä puhdistaessasi siitä, että lähistöllä ei ole kipinöitä,

(14.54 US oz)

(22.65 US oz)

ZMU03274

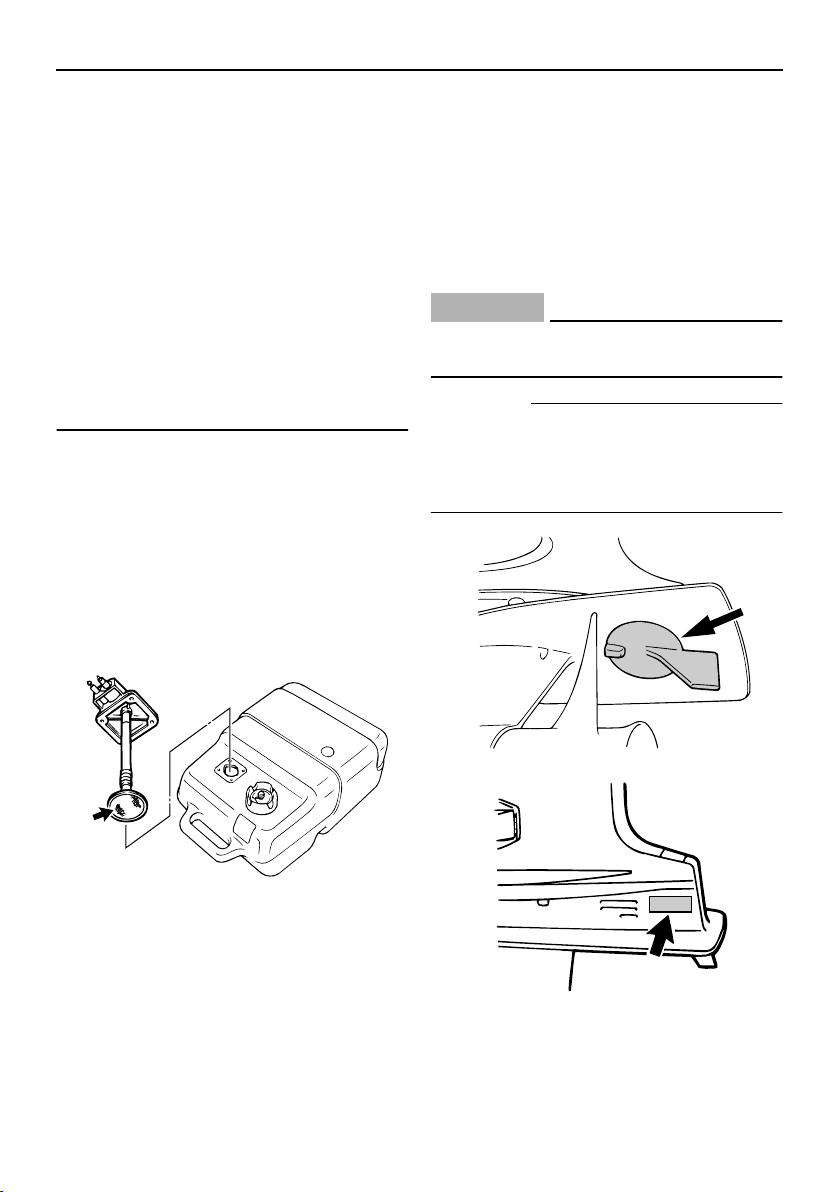

Page 64

Kunnossapito

palavia savukkeita, avotulta tai muita syttymislähteitä. Irrota polttoainesäiliö veneestä ennen

●

sen puhdistamista. Työskentele ainoastaan ulkona tilassa, jossa on hyvä ilmanvaihto.

●

Pyyhi kaikki roiskunut polttoaine vä- littömästi. Kokoa polttonestesäiliö huolellisesti.

●

Virheellinen kokoaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

●

Hävitä vanha bensiini noudattamalla paikallisia jätehuoltomääräyksiä.

1. Tyhjennä polttoainesäiliö bensiiniä varten tarkoitettuun astiaan.

2. Kaada säiliöön pieni määrä tarkoitukseen soveltuvaa liuotinta. Asenna tulppa ja ravista säiliötä. Tyhjennä kaikki liuotin säiliöstä.

3. Irrota ruuvit, joilla polttoaineletkun liitos on kiinnitetty. Vedä koko liitinkokonaisuus ulos säiliöstä.

LMU29312

Anodien tarkistaminen ja vaihtaminen

Yamaha-perämoottorit on suojattu korroosiolta syöpyvillä anodeilla. Tarkista ulkoiset anodit säännöllisesti. Irrota karsta anodien pinnasta. Lisätietoja ulkoisten anodien vaihtamisesta saat Yamaha-liikkeestä.

LCM00720

TÄRKEÄÄ:

Älä maalaa anodeja, koska maali estää

anodien toiminnan.

HUOMAA:

Tarkista ulkoisiin anodeihin kytketyt maattojohtimet (jos on). Lisätietoja moottoriin kiinnitettyjen sisäisten anodien tarkistamisesta ja vaihtamisesta saat Yamaha-liikkeestä.

ZMU02066

4. Puhdista suodatin (sijaitsee imuputken päässä) tarkoitukseen sopivalla puhdistusliuottimella. Anna suodattimen kuivua.

5. Uusi tiiviste. Asenna polttoaineletkun liitos osineen ja tiukkaa ruuvit huolellisesti.

ZMU04721

ZMU03664

Page 65

ZMU03665

ZMU04722

LMU29320

Akun tarkistaminen (sähkökäynnistyksellä varustetuissa moottoreissa)

LWM00330

VAROITUS

Akun elektrolyyttineste on vaarallista. Se sisältää myrkyllistä ja erittäin syövyttävää rikkihappoa. Noudata aina seuraavia turvallisuusohjeita:

●

Vältä ihokosketusta elektrolyytin kanssa, sillä se voi aiheuttaa vakavia palovammoja tai pysyviä silmävaurioita.

●

Käytä suojalaseja käsitellessäsi akkuja ja työskennellessäsi niiden lähistöllä.

Ensiapu (ULKOINEN VAMMA):

●

IHO - Huuhtele vedellä. SILMÄT - Huuhtele vedellä 15 minuutin

●

ajan ja hakeudu välittömästi lääkärin

Kunnossapito

hoitoon.

Ensiapu (SISÄINEN VAMMA):

Juo runsaasti vettä tai maitoa ja nauti

●

magnesiummaitoa, vatkattuja munia tai kasviöljyä. Hakeudu välittömästi lää-

kärin hoitoon. Akuista vapautuu räjähtävää vetykaasua. Noudata tämän vuoksi aina seuraavia turvallisuusohjeita:

●

Lataa akut hyvin tuuletetussa tilassa.

●

Säilytä akkuja loitolla kipinöistä ja avo-

tulesta (esimerkiksi hitsauslaitteista ja

palavista savukkeista).

●

ÄLÄ TUPAKOI ladatessasi tai

käsitellessäsi akkuja. ÄLÄ SÄILYTÄ AKKUJA TAI ELEKTRO- LYYTTINESTETTÄ LASTEN ULOTTUVILLA.

LCM00360

TÄRKEÄÄ:

●

Huolimaton kunnossapito rappeuttaa

akun nopeasti.

●

Tavallinen vesijohtovesi sisältää akulla

haitallisia suoloja, minkä vuoksi sitä ei

saa lisätä akkuun.

1. Tarkista akkunesteen määrä vähintään

kerran kuukaudessa. Lisää nestettä tarvittaessa akun valmistajan ohjeiden mukaisesti. Lisää akkuun ainoastaan tislattua vettä (tai akkukäyttöön tarkoitettua deionisoitua vettä).

Page 66

Kunnossapito

2. Säilytä akun varaustila aina hyvänä. Kytkemällä akkuun jännitemittarin voit helpommin valvoa sen kuntoa. Jos et aio käyttää venettä kuukauteen tai pitempään aikaan, irrota akku veneestä ja säilytä sitä viileässä ja pimeässä paikassa. Lataa akku täyteen ennen sen ottamista jälleen käyttöön.

3. Jos akkua säilytetään käyttämättömänä kauemmin kuin kuukausi, tarkista akkunesteen ominaistiheys vähintään kerran kuussa ja lataa akku varauksen tyhjentyessä.

HUOMAA:

Kysy Yamaha-jälleenmyyjältä lisätietoja akkujen lataamisesta ja niiden lataamisesta uudelleen.

LMU29331

Akun kytkeminen

LWM00570

VAROITUS

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto. Aseta täyteen ladattu akku koteloon.

LCM01121

TÄRKEÄÄ:

●

Varmista ennen työskentelyn aloittamista akun parissa, että pääkytkin (jos

on) “” (pois päältä) -asennossa.

●

Akun napojen kytkeminen väärin vahingoittaa sähköosia.

●

Kytke PUNAINEN kaapeli ensin asentaessasi akkua ja kytke MUSTA kaapeli ensin irti irrottaessasi akkua. Muussa tapauksessa sähköosat voivat vahingoittua. Jotta moottorin käynnistäminen olisi

●

mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein.

Kytke ensin PUNAINEN kaapeli akun POSITIIVISEEN (+) napaan. Kytke sitten MUSTA kaapeli NEGATIIVISEEN (-) napaan.

1. Punainen kaapeli

2. Musta kaapeli

3. Akku

LMU29370

Akun kytkeminen irti

Kytke ensin MUSTA kaapeli irti akun NEGATIIVISESTA (-) navasta. Kytke sitten PUNAINEN kaapeli irti POSITIIVISESTA (+) navasta.

LMU29390

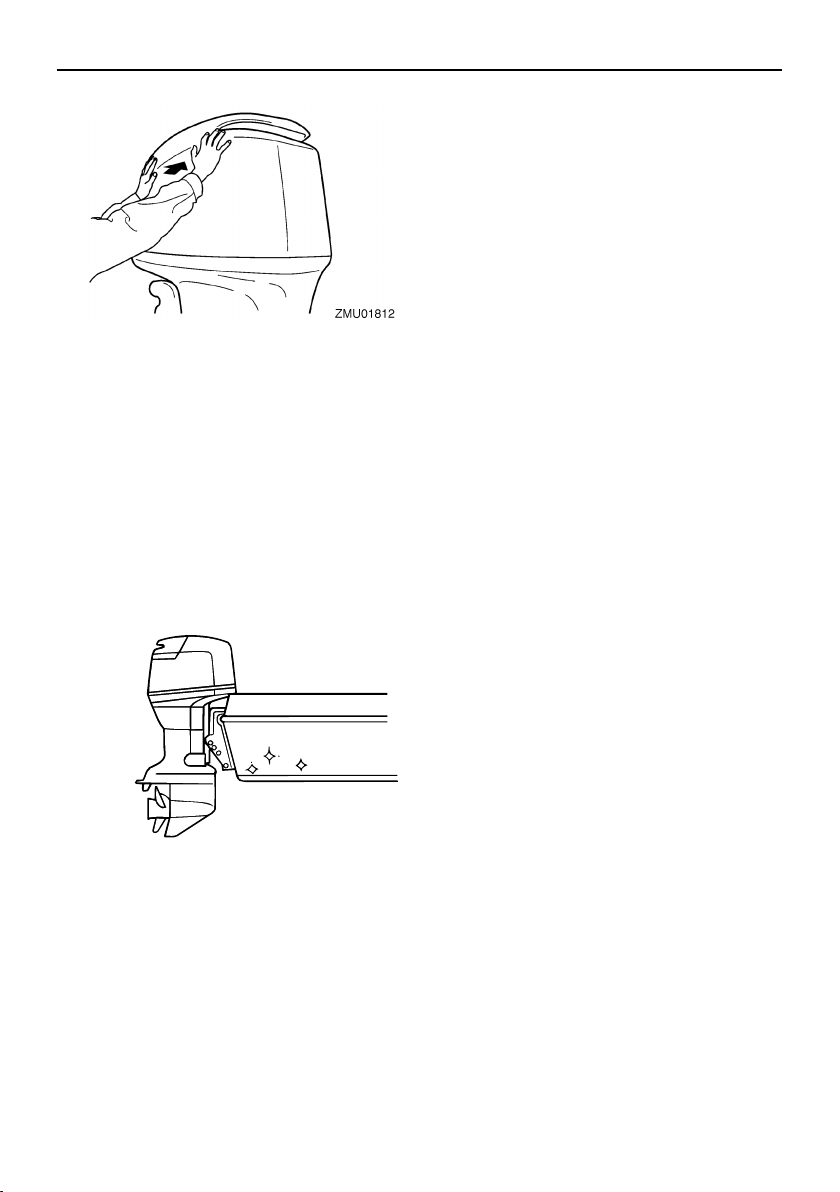

Yläkopan tarkistaminen

Tarkista yläkopan kiinnitys työntämällä koppaa molemmin käsin. Jos yläkoppa on löysällä, korjauta se Yamaha-liikkeessä.

Page 67

LMU29400

Veneen pohjan maalaaminen

Rungon pitäminen puhtaana parantaa veneen suorituskykyä. Veneen pohja on pidettävä mahdollisimman puhtaana levistä ja merirokosta. Tarvittaessa veneen pohjan voi suojata hyväksytyllä pohjan suojamaalilla, joka estää pintoihin kiinnittyvien eliöiden kasvua. Älä käytä kuparia tai grafiittia sisältäviä suojamaaleja. Nämä maalit voivat nopeuttaa moottorin syöpymistä.

Kunnossapito

ZMU01943

Page 68

Ratkaisuehdotus

LMU29422

Vianetsintä

Polttoaine-, puristus- tai sytytysjärjestelmän toimintahäiriö voi vaikeuttaa käynnistystä, heikentää tehoa tai aiheuttaa muita ongelmia. Tässä kohdassa kuvataan perustarkistukset ja mahdolliset korjaustoimet. Vianetsintäohjeet kattavat kaikki Yamahaperämoottorit. Tämän vuoksi kaikki ohjeet eivät ehkä koske omaa malliasi. Jos perämoottoria on korjattava, toimita se Yamaha-huoltoon. Jos moottorivian varoitusvalo vilkkuu, ota yhteyttä Yamaha-liikkeeseen.

Käynnistysmoottori ei toimi.

K: Onko akun varauskyky pieni? V: Tarkista akun kunto. Käytä akkua, jonka varauskyky on suosituksen mukainen.

K: Ovatko akun liitännät löysällä tai ovat hapettuneet? V: Tiukkaa akkukaapelit ja puhdista akun navat.

K: Onko sähkökäynnistyksen rele tai sähkö- piiri palanut? V: Tarkista ylikuormituksen syy ja korjaa vika. Vaihda palaneen sulakkeen tilalle ampeeriluvultaan samankokoinen ehjä sulake.

K: Ovatko käynnistysmoottorin osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vaihdevipu kytkettynä? V: Siirrä vaihde vapaalle.

V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Suoritetaanko käynnistystoimet oikein? V: Katso sivu 25.

K: Onko polttoainepumpussa toimintahäiriö? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Ovatko sytytystulppien hatut oikein paikoillaan? V: Tarkista hatut ja aseta ne uudelleen paikoilleen.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori ei käynnisty (käynnistys- moottori toimii).

K: Onko polttoainesäiliö tyhjä?

K: Onko moottorin turvakytkimen naru kiinnitetty? V: Kiinnitä turvakytkimen naru.

Page 69

Ratkaisuehdotus

K: Ovatko moottorin sisäiset osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottorin tyhjäkäynti on epäsäännöllistä tai moottori pysähtyy.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestel- mässä muita esteitä.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko kaasuttimen säädöt virheelliset? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesäiliön korvausilmaruuvi auki? V: Avaa korvausilmaruuvi.

K: Onko kuristinnuppi vedettynä ulos? V: Palauta nuppi perusasentoon.

K: Onko moottorin trimmikulma liian suuri? V: Palauta moottori normaaliin käyttö- asentoon.

K: Onko varoitusjärjestelmä kytkeytynyt päälle? V: Paikanna varoituksen syy ja korjaa se.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Onko kaasutin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoaineletkun liitos kytketty väärin? V: Kytke liitos oikein.

K: Onko kaasuläpän säätö on virheellinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Page 70

Ratkaisuehdotus

K: Onko akkukaapeli kytkettynä irti? V: Kytke akkukaapeli tiukasti.

Varoitussummeri antaa äänimerkin tai varoitusvalo palaa.

K: Onko jäähdytysjärjestelmä tukossa? V: Tarkista, että vedenotossa ei ole tukoksia.

K: Onko moottorin öljytaso alhainen? V: Täytä öljysäiliö vaatimusten mukaisella öl- jyllä.

K: Onko sytytystulpan lämpötila-alue on väärä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko moottoriöljy on likaantunutta tai pilaantunutta? V: Vaihda moottoriin vaatimusten mukainen uusi öljy.

K: Onko öljynsuodatin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko öljyn syöttö-/ruiskutuspumpussa vikaa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vene kuormattu epätasaisesti? V: Kuormaa vene niin, että se on vaakasuorassa.

K: Onko vesipumppu tai termostaatti vialli-

nen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesuodattimen maljassa liikaa vettä? V: Tyhjennä suodatinmalja.

Moottorin teho on normaalia heikompi.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkurin nousu tai halkaisija väärä? V: Asenna oikea potkuri, jota käyttämällä perämoottori saavuttaa suositellun käyntinopeusalueen.

K: Onko trimmikulma väärä? V: Säädä trimmikulma oikeaksi.

K: Onko moottori asennettu väärälle korkeudelle perälautaan? V: Asenna moottori uudelleen oikealle korkeudelle.

K: Onko varoitusjärjestelmä kytkeytynyt päälle? V: Paikanna varoituksen syy ja korjaa se.

K: Onko veneen pohjaan on kertynyt eliöitä tai levää? V: Puhdista veneen pohja.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko vaihteistokoteloon takertunut kasvillisuutta tai muita vieraita esineitä?

Page 71

Ratkaisuehdotus

V: Irrota vieraat esineet ja puhdista vaihteistoyksikkö.
