Page 1

BRUGERHÅNDBOG

F50F FT50G F60C FT60D

6C1-28199-80-K0

Page 2

KMU25050

Læs denne brugerhåndbog grundigt, inden du betjener din påhængsmotor.

Page 3

Vigtig information til manualen

KMU25100

Til ejeren

Tak fordi du valgte en Yamaha påhængsmotor. Denne Brugerhåndbog indeholder information der er nødvendig for korrekt betjening, vedligholdelse og pasning. En grundig forståelse af disse enkle instruktioner vil hjælpe dig med til at opnå den maksimale fornøjelse fra din nye Yamaha påhængsmotor. Hvis du har nogen spørgsmål om betjening eller vedligeholdelse af din påhængsmotor, så ret henvendelse til din Yamaha-forhandler. I denne Brugerhåndbog adskilles speciel vigtig information på følgende måder.

Sikkerhedsalarmsymbolet betyder VÆR OPMÆRKSOM! VÆR I BEREDSKAB! DIN SIKKERHED ER PÅ SPIL!

KWM00780

ADVARSEL

Hvis ikke ADVARSELS instruktionerne følges kan det resultere i alvorlig kvæstelse eller dødsfald på maskinpasseren, en tilskuer eller en person der inspicerer eller reparerer påhængsmotoren.

KCM00700

VIGTIGT:

VIGTIG betyder, at der skal tages specielle forholdsregler for at undgå skader på påhængsmotoren.

der er nogen spørgsmål om denne håndbog, så ret henvendelse til din Yamaha-forhandler.

BEMÆRK:

F50FED, F50FET, FT50GET, F60CET, FT60DET og standardtilbehørsdelene bruges som grundlag for forklaringerne og illustrationerne i denne vejledning. Derfor er der måske nogle varenumre, der ikke kan anvendes til hver model.

KMU25120

F50F, FT50G, F60C, FT60D

BRUGERHÅNDBOG

1. Edition, maj 2004

Alle rettigheder forbeholdt.

Al eftertryk eller uautoriseret brug

uden skriftlig tilladelse af

Yamaha Motor Co., Ltd.

forbydes udtrykkeligt.

Trykt i Japan

BEMÆRK:

BEMÆRK giver nøgleinformation for at gøre procedurer lettere eller mere tydelige.

Yamaha søger til stadighed efter forbedringer i produktdesign og kvalitet. Denne brugerhåndbog indeholder den seneste produktinformation, der er til rådighed ved trykningen, men der kan der være en mindre forskel på din motor og denne håndbog. Hvis

Page 4

Indholdsfortegnelse

Generel information ..........................1

Registrering af

identifikationsnummer .................... 1

Påhængsmotorens serienummer...... 1

Nøglenummer ...................................1

EU mærkat ...................................... 1

Sikkerhedsinformation..................... 2

Vigtige labels................................... 3

Advarselslabels................................. 3

Optankningsinstruktioner ................ 3

Benzin ............................................... 4

Motorolie ...........................................4

Krav til batteri .................................. 4

Batterispecifikationer......................... 5

Valg af skrue ................................... 5

Start-i-gear beskyttelse ................... 6

Grundlæggende komponenter......... 7

Hoveddelene ................................... 7

Brændstoftank................................... 7

Kobling til brændstofslange............... 8

Brændstofmåler ................................ 8

Brændstoftankdæksel ....................... 8

Luftskrue ...........................................8

Fjernstyring .......................................8

Fjernstyringshåndtag ........................ 8

Udløser af lås til frigear ..................... 9

Tomgangshåndtag ............................ 9

Friktionsindstilling af gashåndtag...... 9

Taljerebets stopknap....................... 10

Hovedkontakt .................................. 10

Den elektriske kontakt til

trim- og tilt på fjernbetjening

eller rorpind................................... 11

Elektrisk kontakt til trim og tilt på

motorhjelmens bund ..................... 11

Trimanode med anode.................... 11

Trimstang (tilttap) ............................ 12

Mekanisme til tiltlås......................... 12

Tilt holderhåndtag for

elektrisk trim og tilt eller

hydraulisk tilt model ...................... 12

Låsehåndtag til øverste

motorskærm (drejetype) ............... 12

Gennemskylningsudstyr.................. 13

Omdrejningstæller...........................13

Digital omdrejningsmåler................. 13

Advarselslampe for lavt olietryk ......14

Indikator for overophedning ............14

Indikator for overophedning

(digital type) ..................................14

Speedometer (digital type) .............. 15

Trimmåler ........................................ 15

Trimmåler (digital type) ...................16

Timetæller (digital type)................... 16

Tripmåler ......................................... 16

Ur ....................................................17

Brændstofmåler............................... 17

Brændstofadvarselslampe ..............18

Advarselslampe for lav

batterispænding ............................18

Advarselssystem........................... 18

Advarsel mod overophedning .........18

Advarsel om lavt olietryk .................19

Betjening.......................................... 21

Installation..................................... 21

Montering af påhængsmotoren ....... 21

Indkøring af motor......................... 22

Procedure for 4-takts modeller........22

Eftersyn inden brug....................... 22

Brændstof........................................ 23

Betjeningsgreb ................................23

Motoren ........................................... 23

Eftersyn af motoroliestanden ..........23

Påfyldning af brændstof................ 23

Betjening af motoren..................... 24

At tilføre brændstof (bærbar tank)...24

Start motoren ..................................25

Opvarm motoren........................... 26

Modeller med manuel start og

elektrisk start.................................26

Gearskift........................................ 27

Fremad (modeller med rorpind

og fjernstyring) ..............................27

Baglæns (modeller med

automatisk baglæns lås og

elektrisk trim og tilt)....................... 27

Baglæns (manuel tilt og

hydraulisk tilt modeller) .................28

Page 5

Indholdsfortegnelse

Stop motoren................................. 28

Procedure ....................................... 28

Trimming påhængsmotor .............. 29

Justering af trimvinkel .....................29

Justering af trimvinkel for

hydraulisk tilt modeller ..................30

Justering af bådtrim ........................ 31

Vippe op og ned ............................ 32

Procedure for at vippe op

(hydraulisk tilt modeller)................ 32

Procedure for at vippe op................ 33

Procedure for at vippe ned

(manuelle og hydrauliske tilt

modeller)....................................... 34

Procedure for at vippe ned.............. 35

Sejlads på lavt vand ...................... 35

Hydraulisk tilt modeller.................... 35

Elektriske trim og tilt modeller /

elektriske tilt modeller ...................36

Sejlads under andre forhold .......... 37

Vedligeholdelse...............................38

Specifikationer............................... 38

Transport og opbevaring af

påhængsmotor............................ 39

Opbevaring af påhængsmotoren ....40

Procedure ....................................... 40

Indsmøring (undtagen modeller

med olieindsprøjtning) .................. 42

Pasning af batteri ............................ 42

Skylning af motoren ........................43

Rengøring af påhængsmotoren ...... 44

Eftersyn af motorens malede

overflade ....................................... 44

Periodisk vedligeholdelse.............. 44

Udskiftningsdele.............................. 44

Vedligeholdelsesskema ..................45

Vedligeholdelsesskema (ekstra) ..... 46

Indfedtning ......................................47

Rensning og justering af tændrør ... 47

Eftersyn brændstofsystem ..............48

Kontrol af brændstoffilteret.............. 49

Rengøring af brændstoffilter ...........49

Kontrol af tomgangshastigheden ....50

Udskiftning af motorolie .................. 50

Efterse ledninger og stik ................. 52

Udstrømning af udstødningsgas .....52

Utæthed af vand.............................. 52

Motorolielækage.............................. 52

Eftersyn af power trim og tilt

systemet........................................ 52

Eftersyn af skrue .............................53

At fjerne skruen ............................... 54

Montering af skruen ........................54

Udskiftning af gearolie..................... 55

Rengøring af brændstoftank ...........56

Kontrol og udskiftning af anode(r) ... 56 Eftersyn af batteri (for

elektrisk start modeller).................57

Tilslutning af batteriet ...................... 58

Frakobling af batteriet .....................59

Eftersyn af øverste motorskærm.....59

Beklædning af bådens bund ...........59

Fejlgenopretning............................. 60

Fejlfinding...................................... 60

Foreløbig aktion i nødstilfælde...... 63

Slagskade .......................................63

Udskiftning af sikring ....................... 63

Elektrisk trim og tilt vil ikke køre ...... 64

Starteren virker ikke ........................64

Nødstart af motor ............................65

Behandling af neddykket motor .... 66

Procedure........................................ 66

Page 6

Generel information

KMU25170

Registrering af

identifikationsnummer

KMU25182

Påhængsmotorens serienummer

Påhængsmotorens serienummer er præget på labelen der er monteret på bagbordsside af bespændingen eller den øverste del af ddrejebøjlen. Skriv påhængsmotorens serienummer ned så du har det, når du skal bestille reservedele hos din Yamaha-forhandler eller i tilfælde af, at din påhængsmotor bliver stjålet.

1. Placering af påhængsmotorens serienummer

illustrationen. Registrer dette nummer på det sted, der er beregnet for reference, i tilfælde af at du har behov for en ny nøgle.

1. Nøglenummer

KMU25202

EU mærkat

Motorer, der er forsynet med denne label, opfylder visse dele af Europa-Parlamentets direktiver omkring maskineri. Der henvises til denne label og EU’s overensstemmelseserklæring for yderligere detaljer.

KMU25190

Nøglenummer

Hvis motoren er udstyret med en hovednøgle til kontakten, er nøgle identifikationsnummeret præget på din nøgle som vist i

1. Placering af EU-mærkat

ZMU04704

Page 7

ZMU01696

KMU25370

Sikkerhedsinformation

●

Inden påhængsmotoren monteres eller betjenes, skal hele denne vejledning læses. Vejledningen bør give dig en forståelse om motoren og dens betjening.

●

Inden båden betjenes, skal alle system- og brugerhåndboger, der er leveret med den, og alle labels læses. Forvis dig om at du kender alle emnerne inden sejladsen.

●

Giv ikke båden for stor kraft med denne påhængsmotor. For stor motorkraft på båden kan medføre, at du mister kontrollen over den. Den anviste effekt for påhængsmotor bør være lig med eller mindre end det forholdsmæssige antal hestekræfter for båden. Hvis det forholdsmæssige antal hestekræfter for båden er ukendt, så ret henvendelse til forhandleren eller bådens producent.

●

Lav ikke ændringer på påhængsmotoren. Ændringer kan gøre motoren uegnet eller usikker at anvende.

●

Betjen aldrig motoren efter indtagelse af alkohol eller indtagelse af narkotiske stoffer. Ca. 50% af alle bådulykker skyldes indtagelse af rusgifte.

●

Hav en redningsvest ombord til hver passager. Det er altid en god ide at benytte en redningsvest under sejladsen. Som et mi-

Generel information

nimum bør børn og ikke-svømmere altid bære en redningsvest. Alle bør bære en redningsvest, når der er potentielle farer ved sejladsen.

●

Benzin er meget brandfarligt og dets dampe er brandfarlige og eksplosive. Håndter og opbevar brændstof forsigtigt. Kontroller at der ikke er nogen dampe eller utætheder af brændstof inden start af motoren.

●

Denne motor udsender udstødningsgasser, som indeholder kulilte, en farveløs, lugtfri gas, som kan medføre hjerneskader eller døden, hvis den indåndes. Symptomerne er blandt andet kvalme, svimmelhed og døsighed. Hold cockpit og kahytter godt ventilerede. Undgå blokering af udstødningsrør. Efterse gashåndtaget, gearskift og styrin-

●

gen for korrekt funktion inden start af motoren. Monter taljerebet fra stopknappen på et

●

sikkert sted på dit tøj, din arm eller din ben under betjening. Hvis du ved et tilfælde forlader roret, vil rebet trække fra kontakten og således stoppe motoren.

●

Gør dig bekendt med “Sikkerhed til søs” og regulativerne, hvor du ønsker at gå i havn

- og overhold dem.

●

Hold dig informeret om vejret. Undersøg vejrudsigterne inden sejladsen. Undgå sejlads i hårdt vejr.

●

Fortæl nogen hvor du tager hen: Efterlad en sejlplan hos en ansvarlig person. Husk at annullere sejlplanen når du kommer tilbage. Anvend sund fornuft og god bedømmelse

●

ved sejladsen. Kend dine begrænsninger og forvis dig om, at du forstår, hvordan båden håndteres under de forskellige forhold, som du kan komme ud for. Foretag sejladsen inden for dine begrænsninger

Page 8

Generel information

og inden for bådens begrænsninger. Sejl altid båden ved en sikker hastighed og hold altid et vågent øje med forhindringer og andre søfarende.

●

Hold altid øje med badende, når du har motoren i gang.

●

Hold dig fri af svømmearealer.

●

Når der er en badende i vandet i nærheden, skifter du til frigear eller standser motoren.

KMU25380

Vigtige labels

KMU25395

Advarselslabels

ZMU04703

KMU25401

Label

KWM01260

ADVARSEL

●

Sørg for at skiftekontrollen er i frigear inden motoren startes. (undtagen 2HP)

●

Rør ikke ved og fjern ikke nogle elektriske dele under start eller under kørslen.

●

Hold hænder, hår og beklædning borte fra svinghjul og andre roterende dele, når motoren kører.

KMU25464

Advarselslabels

ZMU04702

KMU25472

Label

KCM01190

VIGTIGT:

Motoren må kun transporteres og opbevares som vist. Ellers kan der opstå skade på motoren forårsaget af udsivende olie.

KMU25540

Optankningsinstruktioner

KWM00010

ADVARSEL

BENZIN OG DAMPE HERFRA ER MEGET BRANDFARLIGE OG EKSPLOSIVE!

Undgå tobaksrygning, gnister og brug

●

af åben ild eller andre antændelseskilder ved påfyldning af brændstof. Stop motoren inden optankning.

●

Optank i et godt ventileret område. På-

●

fyld transportable brændstoftanke uden for båden. Pas på ikke at spilde benzin. Hvis der

●

spildes benzin, skal det omgående tørres op med en tør klud. Overfyld ikke brændstoftanken.

●

Spænd påfyldningsdækslet ordentligt efter påfyldning. Hvis du skulle komme til at sluge ben-

●

zin, indånde store mængder benzin-

Page 9

Generel information

dampe eller få benzin i øjnene, skal du omgående søge lægehjælp. Hvis du får benzin på huden, skal det

●

omgående vaskes af med sæbe og vand. Skift tøjet, hvis du får benzin på det.

●

Rør ved brændstofstudsen på påfyldningsåbningen eller tragten for at forhindre gnister på grund af statisk elektricitet.

KCM00010

VIGTIGT:

Anvend kun ny ren benzin, som har været opbevaret i en ren beholder, og som ikke er forurenet med vand eller snavs.

KMU25580

Benzin

Anbefalet benzin:

Almindelig blyfri benzin med et mindste oktantal på 90 (RON).

Hvis der opstår banke eller knaldlyde, skal du bruge et andet benzinmærke eller super blyfrit brændstof.

KMU25680

Motorolie

Anbefalet motorolie:

4-takts motorolie med en kombination af tilsvarende SAE og API som vist i diagrammet

Motorolie kvantitet (eksklusiv oliefilter):

2.5 L (2.64 US qt) (2.20 Imp.qt)

KCM01050

VIGTIGT:

Alle 4-takts motorer leveres fra fabrikken uden motorolie.

ZMU01710

KMU25700

Krav til batteri

KCM01060

VIGTIGT:

Anvend ikke et batteri, der ikke opfylder den angivne kapacitet. Hvis der anvendes et batteri, der ikke opfylder specifikatio-

Page 10

Generel information

nerne, kan det elektriske system fungere dårligt eller blive overbelastet, og det vil medføre skader på det elektriske system.

For elektriske startmodeller, skal du vælge et batteri som overholder følgende specifikationer.

KMU25720

Batterispecifikationer

Minimum amp til koldstart (CCA/EN):

430.0 A

Mindste nominelle ydelse (20HR/IEC):

70.0 Ah

BEMÆRK:

Motoren vil ikke starte, hvis batterispændingen er for lav.

KMU25742

Valg af skrue

Ydelsen af din påhængsmotor afhænger meget af dit valg af skrue. Et forkert valg af skrue kan give en negativ ydelse men også medføre alvorlige skader på motoren. Motorens hastighed afhænger af skruens størrelse og bådens belastning. Hvis omdrejningstallet er for højt eller for lavt til god motorydelse, vil dette have en negativ effekt på motoren. Yamahas påhængsmotorer er udstyret med skruer, der giver en god ydelse under alle forhold, men der kan være tilfælde, hvor en skrue med en anden stigning ville være mere passende. Til større belastninger vil en skrue med en mindre stigning være mere egnet, da et korrekt omdrejningstal kan opnås. Modsat er skruer med en større stigning bedre egnet til mindre belastninger. Yamaha-forhandlerne har et udvalg af skruer, og kan råde dig og montere den skrue på din påhængsmotor, som er bedst egnet til dine anvendelse.

123

ZMU04606

1. Skruediameter i tommer

2. Skruestigning i tommer

3. Skruetype (skruemærke)

123

ZMU04607

1. Skruediameter i tommer

2. Skruestigning i tommer

3. Skruetype (skruemærke)

BEMÆRK:

Vælg en skrue der lader motoren nå den midterste eller øverste halvdel af betjeningsområdet ved fuld gas med den maksimale bådbelastning. Hvis betjeningsbetingelser som let bådbelastning så lader motorens omdr./min. stige til over det maksimalt anbefalede område, skal gashåndtagsindstillingen reduceres for at holde motoren i det rigtige betjeningsområde.

For instruktioner om at fjerne og montere skruen, se side 53.

Page 11

KMU25760

Start-i-gear beskyttelse

Yamaha påhængsmotorer, der er påmonteret en billedlabel eller Yamaha-godkendte fjernstyringsenheder er udstyret med start-i-gear beskyttelses anordning(er). Dette udstyr tillader kun, at motoren kan startes, når den står i frigear. Sæt altid motoren i frigear, inden den startes.

ZMU01713

1. Label for start-i-gear beskyttelse

Generel information

Page 12

Grundlæggende komponenter

KMU25795

Hoveddelene

BEMÆRK:

* Er muligvis ikke nøjagtig som vist; er muligvis heller ikke inkluderet som standardudstyr på alle modeller.

F50F, FT50G, F60C, FT60D

15 16

SPEED

YAMAHA

TRIP TIME BATT

set

Km/h knot mph

km mile

mode

18 19

1. Øverste motorskærm

2. Låsehåndtag til øverste motorskærm

3. Drænskrue

4. Anode

5. Antikavitationsplade

6. Trimanode (anode)

7. Skrue

8. Kølevandsindtag

9. Anode(r)

10. Trimstang*

11. Håndtag til tiltlås*

12. Tiltholderhåndtag

13. Gennemskylningsudstyr

14. Kontrolboks til fjernbetjening (til sidemontering)*

ZMU05106

15. Digital omdrejningsmåler*

16. Digitalt speedometer*

17. Omdrejningstæller*

18. Trimmåler*

19. Brændstoftank*

KMU25802

Brændstoftank

Hvis din model er udstyret med en bærbar brændstoftank, er dens funktion som følger.

KWM00020

ADVARSEL

Brændstoftanken der følger med denne motor er kun til brændstof til motoren og

Page 13

Grundlæggende komponenter

må ikke anvendes som beholder til opbevaring af brændstof. Professionelle brugere skal overholde relevante licenser eller regulativer fra myndighederne.

1. Kobling til brændstofslange

2. Brændstofmåler

3. Brændstoftankdæksel

4. Luftskrue

KMU25830

Kobling til brændstofslange

Denne samling bruges til at tilslutte brændstofrøret.

KMU25841

Brændstofmåler

Denne måler er placeret enten på brændstoftankens dæksel eller på bunden af kobling til brændstofslange Den viser den omtrentlige mængde brændstof, der er tilbage i tanken.

KMU25850

Brændstoftankdæksel

Denne hætte lukker brændstoftanken hermetisk. Når den fjernes, kan tanken fyldes med brændstof. For at fjerne hætten, skal den drejes mod uret.

KMU25860

Luftskrue

Denne skrue er på brændstoftankens hætte. For at løsne hætten skal den drejes mod uret.

KMU26180

Fjernstyring

Fjernstyringshåndtaget aktiverer både skifteren og gashåndtaget. De elektriske kontakter er monteret på fjernbetjeningsboksen.

1. Elektrisk kontakt til trim og tilt

2. Fjernstyringshåndtag

3. Udløser af lås til frigear

4. Tomgangshåndtag

5. Hovedkontakt / chokerkontakt

6. Taljerebets kontakt for motorstop

7. Friktionsindstilling af gashåndtag

KMU26190

Fjernstyringshåndtag

Ved at flytte håndtaget fremad fra frigear positionen sættes gearet i fremadgående gear. Bakgearet indkobles ved at trække håndtaget tilbage fra frigear. Motoren vil fortsætte med at køre i tomgang, indtil håndtaget er flyttet ca. 35° (en pal kan mærkes). Ved at bevæge håndtaget yderligere åbnes der for gashåndtaget, og motoren begynder at accelerere.

Page 14

Grundlæggende komponenter

ringshåndtaget er i frigear. Fjernstyringhåndtaget virker kun når tomgangshåndtaget er i lukket position.

1. Frigear “ ”

2. Fremad “ ”

3. Baglæns “ ”

4. Skift

5. Helt lukket

6. Gashåndtag

7. Helt åben

KMU26201

Udløser af lås til frigear

For at skifte fra frigear, skal man først trække op i udløseren af lås til frigear.

1. Udløser af lås til frigear

1. Helt åben

2. Helt lukket

KMU25970

Friktionsindstilling af gashåndtag

En friktionsanordning yder justerbar modstand til at flytte gashåndtaget eller fjernstyringshåndtaget, og kan indstilles i henhold til førerens præference. For at øge modstanden drejes friktionsskruen i urets retning. For at formindske modstanden drejes friktionsskruen mod urets retning.

KWM00030

ADVARSEL

Spænd ikke friktionsskruen for meget. Hvis der er for stor modstand, kan det blive besværligt at bevæge gashåndtaget eller grebet, hvilket igen kan føre til uheld.

KMU26211

Tomgangshåndtag

For at åbne for gashåndtaget uden at skifte til enten fremad eller bak, skal man sætte fjernstyringshåndtaget i stillingen neutral (frigear) og løfte tomgangshåndtaget.

BEMÆRK:

Tomgangshåndtaget virker kun når fjernsty-

Page 15

Grundlæggende komponenter

Når en konstant hastighed ønskes, spændes justerskruen for at beholde den ønskede stilling af gashåndtaget.

KMU25990

Taljerebets stopknap

Låsepladen skal være monteret på stopkontakten for at motoren kan køre. Taljerebet bør være monteret på et sikkert sted på maskinførerens tøj, arm eller ben. Hvis maskinføreren falder overbord eller forlader roret, vil taljerebet trække låsepladen ud, og herved stoppe tænding til motoren. Dette forhindrer, at båden sejler bort med motoren i gang.

KWM00120

ADVARSEL

●

Monter stopknappen på taljerebet på en sikker plads på dit tøj, din arm eller ben under arbejdet.

●

Monter ikke taljerbet på tøj som kan rives løst. Taljerebet skal ikke være et sted, hvor det kan blive sammefiltret, så det derved forhindres i at fungere. Undgå ved et tilfælde at trække taljere-

●

bet under normal kørsel. Tab af motorkraft betyder i de fleste tilfælde også tab af styrevne. Uden motorkraft vil båden hurtigt nedsætte farten. Dette kan medføre at personer og genstande kan blive kastet fremad i båden.

fjernet.

1. Taljereb

2. Låseplade

KMU26090

Hovedkontakt

Hovedkontakten styrer tændingssystemet; betjeningen beskrives nedenfor.

●

“”

(slukket)

Når hovedkontakten er i “ ” (slukket) position, er de elektriske kredsløb afbrudt, og nøglen kan fjernes.

“”

(tændt)

●

Når hovedkontakten er i “ ” (tændt) position, er de elektriske kredsløb tilsluttet, og nøglen kan ikke fjernes.

●

“” Når hovedkontakten er i “ ” (start) position, drejer startmotoren for at starte motoren. Når nøglen løsnes, går den automatisk tilbage til “ ” (tændt) position.

(start)

BEMÆRK:

Motoren kan ikke startes hvis låsepladen er

Page 16

Grundlæggende komponenter

KMU26141

Den elektriske kontakt til trim- og tilt på fjernbetjening eller rorpind

Det elektriske trim- og tiltsystem justerer påhængsmotorens vinkel i forhold til hækbjælken. Tryk på kontakten “ ” (op) trimmes påhængsmotoren op, og derefter vipper den op. Når du trykker på kontakten “ ” (ned) vippes påhængsmotoren ned og den trimmes ned. Når kontakten slippes, vil påhængsmotoren stoppe i den nuværende stilling.

BEMÆRK:

For instruktioner i at bruge den elektriske kontakt til trim og tilt, se siderne 29 og 32.

KMU26151

Elektrisk kontakt til trim og tilt på motorhjelmens bund

Den elektriske trim- og tiltkontakt findes på siden af nederste motorskærm. Tryk på kontakten “ ” (op) trimmer påhængsmotoren op, og vipper den derefter op. Tryk på kontakten “ ” (ned) vipper påhængsmotoren ned og trimmer den ned. Når kontakten slippes, vil påhængsmotoren stoppe i den nuværende stilling.

KWM01030

ADVARSEL

Anvend kun den elektriske trim- og tiltkontakt på nederste motorskærm, når båden ligger helt stille og motoren er

standset. Forsøg på at anvende denne kontakt, medens båden er i bevægelse, kan øge faren for at falde overbord. Det kan også distrahere føreren, og øge risikoen for kollision med en anden båd eller forhindring.

ZMU03634

1. Elektrisk kontakt til trim og tilt

BEMÆRK:

For instruktioner i at bruge den elektriske kontakt til trim og tilt, se side 32.

KMU26241

Trimanode med anode

Trimanoden bør justeres, så styringsbetjeningen kan drejes til enten højre eller venstre ved at brug af samme styrke.

KWM00840

ADVARSEL

En forkert indstillet trimanode kan gøre det svært at styre. Foretag altid en prøvesejlads når trimanoden er blevet monteret eller udskiftet for at sikre, at styringen er korrekt. Husk at spænde bolten efter indstillingen af trimanoden.

Hvis båden har tendens til at slække venstre (bagbords side), drej trimanodens bagende til bagbords side “A” i figuren. Hvis båden har tendens til at slække højre (styrbords side), drej trimanodens ende til styrbords side “B” i

Page 17

Grundlæggende komponenter

figuren.

KCM00840

VIGTIGT:

Trimanoden virker også som anode for at beskytte motoren fra elektrokemisk tæring. Mal aldrig trimanoden, da den herved bliver uvirksom som anode.

1. Trimanode

2. Bolt

3. Hætte

KMU26261

Trimstang (tilttap)

Trimstangens stilling bestemmer påhængsmotorens minimums trimvinkel i forhold til hækbjælken.

ZMU02525

ZMU03594

1. Håndtag til tiltlås

For at låse den skal håndtaget til tiltlås sættes i “ ” (lås) stilling. For at løsne den skal håndtaget til tiltlås skubbes i “ ” (løsne) stilling.

KMU26340

Tilt holderhåndtag for elektrisk trim og tilt eller hydraulisk tilt model

For at holde påhængsmotoren i vippet op stilling, låses tilt holderhåndtaget til bespændingen.

ZMU03593

KMU26312

Mekanisme til tiltlås

Mekanismen til tiltlås bruges til at forhindre påhængsmotoren i at blive løftet op af vandet i bakgear.

ZMU03595

KMU26372

Låsehåndtag til øverste motorskærm (drejetype)

For at fjerne øverste motorhjelm, skal låse håndtaget(ne) drejes og hjelmen løftes af. Når hjelmen monteres, skal man checke for at være sikker på, at den passer rigtigt ind i gummiforseglingen. Lås derefter hjelmen igen ved at sætte håndtagene tilbage til låse-

Page 18

Grundlæggende komponenter

stillingen.

ZMU05093

1. Låsehåndtag til øverste motorskærm

1. Omdrejningstæller

2. Advarselslampe(r)

ZMU04578

KMU26460

Gennemskylningsudstyr

Dette apparat kan bruges til at rengøre motorens kølevandsgange ved hjælp af en haveslange og postevand.

BEMÆRK:

For detaljer om brug, se side 43.

ZMU05095

1. Gennemskylningsudstyr

KMU26470

Omdrejningstæller

Dette måleinstrument viser motorens omdrejningstal og har følgende funktioner.

KMU26491

Digital omdrejningsmåler

Omdrejningstælleren viser omdrejningstallet og har følgende funktioner.

BEMÆRK:

Alle displayets segmenter vil lyse et øjeblik, efter hovedkontakten er tændt, og vil derefter gå tilbage til normal.

1. Omdrejningstæller

2. Trimmåler

3. Timetæller

4. Advarselslampe for lavt olietryk

5. Indikator for overophedning

6. Indstillingsknap

7. Funktionsknap

ZMU03601

BEMÆRK:

Vandudskilleren og advarselslampen for mo-

Page 19

Grundlæggende komponenter

torfejl fungerer kun hvis motoren er udrustet med de hensigtsmæssige funktioner.

KMU26501

Advarselslampe for lavt olietryk

Hvis olietrykket bliver for lavt, vil denne indikator lyse. For yderligere information, se side 19.

KCM00020

VIGTIGT:

Kør ikke videre med motoren, hvis ad-

●

varselslampen for lavt olietryk er tændt, og motorolieniveauet er lavere. Der vil opstå alvorlig motorskade.

●

Advarselslampen for olietryk fortæller intet om niveauet af motorolie. Anvend oliepinden til kontrol af den tilbageværende oliemængde. For yderligere information, se side 23.

intet om niveauet af motorolie. Anvend

oliepinden til kontrol af den tilbagevæ-

rende oliemængde. For yderligere in-

formation, se side 23.

ZMU01736

1. Advarselslampe for lavt olietryk

KMU26571

Indikator for overophedning

Hvis motortemperaturen bliver for høj, vil denne indikator blinke. For yderligere information i at læse indikatoren, se side 18.

KCM00050

VIGTIGT:

Kør ikke videre med motoren, hvis indikatoren for overophedning er tændt. Motoren vil blive alvorligt beskadiget.

ZMU04754

KMU26521

Advarselslampe for lavt olietryk

Hvis olietrykket bliver for lavt, vil advarselslampen begynde at blinke. For yderligere information, se side 19.

KCM00020

VIGTIGT:

●

Kør ikke videre med motoren, hvis advarselslampen for lavt olietryk er tændt, og motorolieniveauet er lavere. Der vil opstå alvorlig motorskade. Advarselslampen for olietryk fortæller

●

ZMU04715

KMU26581

Indikator for overophedning (digital type)

Hvis motorens temperatur bliver for høj, vil

Page 20

Grundlæggende komponenter

advarselslampen begynde at blinke. For yderligere information i at læse indikatoren, se side 18.

KCM00050

VIGTIGT:

Kør ikke videre med motoren, hvis indikatoren for overophedning er tændt. Motoren vil blive alvorligt beskadiget.

ZMU01737

1. Indikator for overophedning

KMU26600

Speedometer (digital type)

Dette instrument viser bådens hastighed.

par sekunder skifter instrumentet til normal betjening. Hold øje med instrumentet, når der tændes for hovedkontakten for at sikre at alle segmenter tændes.

BEMÆRK:

Speedometeret kan vise km/t, mph eller knob afhængigt af brugerens ønske. Vælg den ønskede måleenhed ved at indstille omskifterkontakten på bagsiden af instrumentet. Se instillingerne på billedet.

1. Hætte

2. Omskifterkontakt (for hastighedsenhed)

3. Omskifterkontakt (for brændstofsender)

1. Speedometer

2. Brændstofmåler

3. Tripmåler/ur/voltmeter

4. Advarselslampe(r)

BEMÆRK:

Når hovedkontakten først er tændt, vises alle displayets segmenter som en test. Efter et

KMU26610

Trimmåler

Denne måler viser trimvinklen på din påhængsmotor.

ZMU04581

BEMÆRK:

Husk på den trimvinkel, der passer bedst til

Page 21

Grundlæggende komponenter

din båd under de forskellige forhold. Juster trimvinklen til den ønskede indstilling med den elektriske kontakt til trim og tilt.

KMU26620

Trimmåler (digital type)

Dette instrument viser trimvinklen på din påhængsmotor.

BEMÆRK:

Husk den trimvinkel, som passer bedst til

●

din båd under de forskellige forhold. Indstil trimvinklen til det ønskede med den elektriske trim- og tiltkontakt.

●

Hvis trimvinklen på din motor overgår trimbetjeningsområdet, vil topsegmentet på trimmåler displayet blinke.

ZMU01740

KMU26650

Timetæller (digital type)

Dette instrument viser det antal timer, som motoren har kørt. Det kan indstilles til at vise det totale antal timer eller antallet af timer for den aktuelle tur. Displayet kan også tændes og slukkes.

ZMU01741

●

Ændring af display format

●

Ved at trykke på “ ” (funktions-) knap-

pen ændrer displayet format i følgende

mønster:

●

Total antal timer→Trip timer→Display

slukket

●

Nulstilling af triptimer

●

Ved på samme tid at trykke på “ ” (ind-

stillings-) og “ ” (funktions-) knapper-

ne i mere end 1 sekund, mens triptimerne

vises, nulstiller det triptælleren.

BEMÆRK:

Det totale antal timer, som motoren har kørt, kan ikke nulstilles.

KMU26690

Tripmåler

Dette instrument viser den afstand, som båden har sejlet, siden det sidst blev nulstillet. Tryk på “ ” (funktions-) knappen gentagne gange, indtil indikatoren på forsiden af instrumentet peger på “ ” (trip). For at nulstille tripmåleren skal der trykkes på “ ” (indstillings-) og “ ” (funktions-) knapper på samme tid.

Page 22

Grundlæggende komponenter

BEMÆRK:

●

Afstanden vises i kilometer eller miles afhængigt af den valgte måleenhed for speedometeret.

●

Afstanden holdes i hukommelsen, som beskyttes med strøm fra batteriet. De lagrede data går tabt, hvis batteriet afmonteres.

KMU26700

Tryk på “ ” (funktions-) knappen gentagne gange, indtil indikatoren på forsiden af måleinstrumentet peger på “ ” (tid). For at stille uret, skal du være sikker på at måleinstrumentet er i “ ” (tids-) funktion. Tryk på “ ” (indstillings-) knappen; timedisplayet vil begynde at blinke. Tryk på “ ” (funktions-) knappen indtil den ønskede time vises. Tryk på “ ” (indstillings-) knappen igen, minutdisplayet vil begynde at blinke. Tryk på “ ” (funktions-) knappen indtil det ønskede minut vises. Tryk på “ ” (indstillings-) knappen igen for at starte uret.

BEMÆRK:

Uret kører på strøm fra batteriet. Hvis batteriet frakobles, stopper uret. Indstil uret igen efter tilslutning af batteriet.

KMU26710

Brændstofmåler

Brændstofniveauet vises med otte segmenter. Når alle segmenterne ses, er brændstoftanken fuld.

KCM00860

VIGTIGT:

Følerne på en Yamaha brændstoftank, varierer fra almindelige følere. Forkert indstilling af omskifterkontakten på instrumentet vil give en falsk aflæsning. Ret henvendelse til din Yamaha-forhandler om korrekt indstilling af omskifterkontakten.

BEMÆRK:

Aflæsning af brændstofstanden kan være påvirket af sensorens stilling i brændstoftanken, og båden holdning på vandet. Betjening med bov-op trim eller fortsat drejning kan give forkerte aflæsninger.

Page 23

Grundlæggende komponenter

ZMU01745

KMU26720

Brændstofadvarselslampe

Hvis brændstofniveauet falder til ét segment, vil advarselssegmentet for brændstofniveauet begynde at blinke.

KCM00880

VIGTIGT:

Kør ikke videre med motoren med fuld gas, hvis noget af advarselsudstyret er aktiveret. Sejl tilbage til havnen for lav motorhastighed.

1. Advarselssegment for brændstofsniveau

af advarselsudstyret er aktiveret. For opladning af batteriet skal du rette henvendelse til din Yamaha forhandler.

1. Indikator for lavt batteri

KMU26801

Advarselssystem

KCM00090

VIGTIGT:

Kør ikke videre med motoren, hvis noget af advarselsudstyret er aktiveret. Ret henvendelse til din Yamaha-forhandler, hvis problemet ikke kan findes og rettes.

KMU26813

Advarsel mod overophedning

Denne motor har et udstyr til advarsel mod overophedning. Hvis motorens temperatur stiger for meget, vil et advarselsudstyr blive aktiveret.

Aktivering af advarselsudstyr

●

Motorens hastighed vil automatisk blive

sænket til ca. 2000 omdr/min.

KMU26730

Advarselslampe for lav batterispænding

Hvis batterispændingen falder, vil displayet automatisk tænde og begynde at blinke.

KCM00870

VIGTIGT:

Sejl hurtigt tilbage til havnen, hvis noget

Page 24

Grundlæggende komponenter

ZMU04746

Indikatoren for overophedning vil lyse

●

(hvis udstyret på underste motorskærm eller omdrejningstælleren).

ZMU01757

●

Brummeren vil lyde (hvis udstyret på rorpinden, kontrolboksen til fjernbetjening eller hovedkontaktpanelet).

ZMU03604

KMU30164

Advarsel om lavt olietryk

Hvis olietrykket faldet for meget, vil advarselsudstyret blive aktiveret. Aktivering af advarselsanordning

●

Motorens hastighed vil automatisk blive

sænket til ca. 2000 omdr/min.

ZMU04587

●

Advarselslampen for olietryk vil lyse.

Hvis advarselssystemet aktiveres, så stop motoren og efterse om kølevandsindtaget er tilstoppet.

ZMU03609

●

Brummeren vil lyde (hvis udstyret på ror-

pinden, kontrolboksen til fjernbetjening el-

ler hovedkontaktpanelet).

Page 25

Grundlæggende komponenter

Hvis advarselssystemet er aktiveret, skal du stoppe motoren, så snart det er sikkert at gøre det. Efterse olieniveauet og påfyld olie hvis nødvendigt. Hvis olieniveauet er korrekt og advarselsudstyret ikke slukker, så ret henvendelse til din Yamaha-forhandler.

KCM00100

VIGTIGT:

Kør ikke videre med motoren, hvis advarselslampen for lavt olietryk er tændt. Motoren kan blive alvorligt beskadiget.

Page 26

Betjening

KMU26901

Installation

KCM00110

VIGTIGT:

En forkert motorhøjde eller forhindring af vandgennemstrømningen (som f.eks. designet eller tilstanden på båden eller tilbehør, som f.eks. badestiger eller transducere til ekkolod) kan give lufthuller i vandet, hvis båden sejler med stor hastighed. Der kan opstå alvorlig skade, hvis motoren kører kontinuerligt med lufthuller i vandet.

BEMÆRK:

Ved test i vandet, skal man efterse bådens flydeevne, når den ligger stille med maksimal belastning. Kontroller om det statiske vandniveau på udstødningshuset er lavt nok til at forhindre, at der kommer vand ind i motorrummet, fra bølgerne, når påhængsmotoren ikke kører.

KMU26910

Montering af påhængsmotoren

KWM00820

ADVARSEL

Hvis man giver båden for stor effekt,

●

kan det medføre alvorlig ustabilitet. Monter ikke en påhængsmotor med flere hestekræfter end det maksimale som indikeres på bådens dataplade. Hvis båden ikke har en dataplade så ret henvendelse til bådproducenten.

●

Informationen i dette afsnit er kun vejledende. Det er ikke muligt at give komplette instruktioner for alle mulige bådog motorkombinationer. Den korrekte montering afhænger delvist af erfaring

og kombinationen af båd og motor.

KWM00830

ADVARSEL

Forkert montering af påhængsmotoren kan medføre farlige forhold, som f.eks. dårlig håndtering, tab af kontrol eller brandfare. Overhold derfor følgende:

●

For permanent monterede modeller,

bør din forhandler eller en anden per-

son med kendskab til korrekt rigning

montere motoren. Hvis du selv monte-

rer motoren, bør du instrueres af en er-

faren person.

●

For bærbare modeller bør din forhand-

ler eller en anden person med erfaring

med montering af påhængsmotorer

vise dig, hvordan du monterer din mo-

tor.

Monter påhængsmotoren på bådens centerlinie (køllinie), og forvis dig om, at selve båden er velafbalanceret. Ellers vil båden blive svær at styre. For både uden køl eller som er asymmetriske, bør du rette henvendelse til din forhandler.

1. Centerlinie (køllinie)

KMU26930

Monteringshøjde (bund af båden)

For at sejle din båd med størst mulige effektivitet, skal bådens og påhængsmotorens vandmodstand (fremdrivningsmodstand)

ZMU01760

Page 27

Betjening

være mindst mulig. Påhængsmotorens monteringshøjde har stor indflydelse på vandmodstanden. Hvis monteringshøjden er for høj, vil kavitation have tilbøjelighed til at opstå, og således reducere fremdriften; og hvis skruespidserne skærer luften, vil omdrejningstallet forøges unormalt og forårsage, at motoren overopheder. Hvis monteringshøjden er for lav, vil vandmodstanden blive forøget og dermed nedsætte motorens effektivitet. Monter påhængsmotoren, så antikavitationspladen er på linie med bådens bund.

ZMU01762

BEMÆRK:

●

Den optimale monteringshøjde for påhængsmotoren afhænger af en kombination af båd/motor og den ønskede anvendelse. Prøvesejladser med forskellige højder kan hjælpe med til at bestemme den optimale monteringshøjde. Ret henvendelse til din Yamaha-forhandler eller bådfabrikant for yderligere information om den korrekte monteringshøjde.

●

For instruktioner i at indstille trimvinklen på påhængsmotoren, se side 29.

KMU30172

Indkøring af motor

Den nye motor kræver en periode med indkøring for at tilpasse overfladerne på de bevægelige dele, så de slides ens. Korrekt

indkørsel vil hjælpe med til at sikre motoren en korrekt ydelse og et langt liv.

KCM00800

VIGTIGT:

Hvis indkøringsproceduren ikke overholdes, kan det føre til en reduceret levetid af motoren eller endog alvorlige skader på motoren.

KMU27080

Procedure for 4-takts modeller

Kør motoren med belastning (i gear, med skruen monteret), som følger.

1. For den første betjeningstime:

Kør motoren med ca. 2000 omdr./min. eller med gashåndtaget ca. halvt åbent.

2. For den anden betjeningstime:

Kør motoren med ca. 3000 omdr./min. eller med gashåndtaget ca. trekvart åbent.

3. For de næste 8 timers betjening:

Undgå fortsat kørsel med fuldt åbent gashåndtag i mere end fem minutter ad gangen.

4. Efter de første 10 timer:

Kør normalt med motoren.

KMU27101

Eftersyn inden brug

KWM00080

ADVARSEL

Hvis nogle af emnerne ved eftersyn inden brug ikke virker som de skal, så få dem efterset inden kørsel med påhængsmotoren. Ellers kan der opstå alvorlige ulykker.

KCM00120

VIGTIGT:

Start ikke motoren ude af vandet. Overophedning og alvorlige motorskader kan blive følgen.

Page 28

Betjening

KMU27110

Brændstof

●

Efterse at du har rigeligt med brændstof til din tur.

●

Kontroller at der ikke er nogen utætheder af brændstof eller benzindampe. Efterse brændstofrørforbindelser for at

●

være sikker på, at de er tætte (hvis udstyret med en Yamaha brændstoftank eller bådtank).

●

Sørg for at brændstoftanken er placeret på en sikker, flad overflade, og at brændstofrøret ikke er bøjet eller fladtrykt, ej heller at der er sandsynlighed for at få kontakt med skarpe objekter (hvis udstyret med en Yamaha brændstoftank eller bådtank).

KMU27130

Betjeningsgreb

●

Efterse gashåndtag, gearskift og styring for korrekt funktion inden du starter motoren.

●

Betjeningsgrebene bør arbejde glat og let, uden friktion eller unaturlig frigang.

●

Se efter løse eller ødelagte forbindelser.

●

Efterse betjeningen af start og stop kontakterne, når påhængsmotoren er i vandet.

KMU27150

Motoren

●

Efterse motoren og motor vibrationsdæmperen.

●

Se efter løse eller ødelagte beslag.

●

Efterse om skruen er beskadiget.

●

Efterse at batteriet er i god stand og at batteritilslutningerne er fastgjort.

KMU27163

Eftersyn af motoroliestanden

1. Sæt påhængsmotoren i lodret position (ikke vippet).

2. Fjern oliepinden og tør den ren.

3. Sæt oliepinden helt ned og fjern den igen.

4. Efterse oliestanden ved hjælp af oliepinden for at sikre at niveauet ligger mellem den øverste og nederste markering. Efterfyld hvis olien er under det nederste mærke eller tap noget af, hvis den er over øverste mærke.

ZMU05089

1. Oliepind

132

ZMU05091

1. Markering for laveste niveau

2. Oliepind

3. Markering for øverste niveau

BEMÆRK:

Sørg for at sætte oliepinden helt ind i oliepindstyret.

KMU27433

Påfyldning af brændstof

KWM00060

ADVARSEL

Benzin og dampe herfra er meget brand-

Page 29

Betjening

farlige og eksplosive! Holdes væk fra gnister, cigaretter, åben ild eller andre antændelseskilder.

1. Fjern brændstofdækslet.

2. Fyld forsigtigt brændstoftanken.

3. Luk dækslet sikkert efter at have fyldt tanken. Tør spildt brændstof op.

Kapacitet af brændstoftank:

25L

ZMU04047

KMU27450

Betjening af motoren

KMU27461

At tilføre brændstof (bærbar tank)

KWM00420

ADVARSEL

●

Inden motoren startes, skal du kontrollere, at båden er ordentlig fortøjet, og at du kan styre klar af alle forhindringer. Kontroller at der ikke er badende i vandet i nærheden.

●

Når luftskruen løsnes slipper der benzindampe ud. Benzin er meget brandbart og dets dampe er brandbare og eksplosive. Afstå fra tobaksrygning og hold åben ild og gnister borte, når luftskruen åbnes.

●

Denne motor udsender udstødningsgasser, som indeholder kulilte, en farveløs, lugtfri gas, som kan medføre

hjerneskader eller døden, hvis de indåndes. Symptomerne er blandt andet kvalme, svimmelhed og døsighed. Hold cockpit og kahytter godt ventilerede. Undgå blokering af udstødningsrør.

1. Hvis der er en luftskrue på brændstofhætten, skal den løsnes 2 eller 3 omgange.

ZMU02295

2. Hvis der er en kobling til brændstofslange på motoren, skal brændstofrøret tilsluttes sikkert til samlingen. Sæt så den anden ende fast til koblingen på brændstoftanken.

ZMU03679

Page 30

Betjening

ZMU02024

3. Hvis der findes en stilleskrue for styringsfriktion på din påhængsmotor, skal brændstofslangen fastgøres sikkert til brændstofslangeholderen.

BEMÆRK:

Under motordriften skal tanken placeres vandret, da brændstoffet ellers ikke kan suges fra brændstoftanken.

4. Klem spædepumpen med udløbsenden op, indtil du føler den bliver fast.

ZMU02025

KMU27490

Start motoren

KMU27662

Elektrisk start og fjernstyringsmodeller

1. Sæt fjernstyringshåndtaget i frigear.

BEMÆRK:

Start-i-gear beskyttelsen forhindrer, at motoren kan startes, undtagen når den er i frigear.

2. Monter taljerebet til kontakten for motorstop på et sikkert sted på dit tøj, din arm eller dit ben. Monter derefter låsepladen på den anden ende af taljerebet ind i kontakten for motorstop.

KWM00120

ADVARSEL

●

Monter stopknappen på taljerebet på en sikker plads på dit tøj, din arm eller ben under arbejdet.

●

Page 31

3. Drej hovedkontakten til “ ” (tændt).

4. Drej hovedkontakten til “ ” (start), og hold den i højst 5 sekunder.

5. Straks efter motoren starter, slippes hovedkontakten så den kan returnere til “ ” (tændt).

KCM00191

VIGTIGT:

●

Drej aldrig hovedkontakten til “ ” (start) mens motoren kører.

●

Hold ikke startmotoren kørende i mere end 5 sekunder ad gangen. Hvis der køres med startmotoren i mere end 5 sekunder, vil batteriet hurtigt blive afladet, hvilket gør det umuligt at starte motoren. Starteren kan også blive beskadiget. Hvis motoren ikke vil starte efter 5 sekunders forsøg, skal hovedkontakten sætte tilbage til “ ” (on), vent 10 sekunder, og forsøg så at starte

Betjening

motoren igen.

BEMÆRK:

●

Når motoren er kold, skal den opvarmes. For yderligere information, se side 26.

●

Hvis motoren er varm og ikke vil starte, så åbn gashåndtaget en smule og prøv at starte motoren igen. Hvis motoren stadig ikke vil starte, se side 60.

KMU27670

Opvarm motoren

KMU27710

Modeller med manuel start og elektrisk start

1. Lad motoren køre i tomgang i 3 minutter efter den er startet for at varme op. Hvis ikke det gøres, vil det forkorte motorens levetid.

2. Forvis dig om, at advarselslampen for lavt olietryk slukker, efter at motoren er startet.

3. Efterse om der er en jævn vandgennemstrømning fra kontrolåbningen.

KCM00210

VIGTIGT:

●

Hvis advarselslampen for lavt olietryk ikke slukker, når motoren starter, skal motoren stoppes. Ellers kan der opstå alvorlig motorskade. Efterse olieniveauet og påfyld olie om nødvendigt. Ret henvendelse til din Yamaha-forhandler, hvis årsagen til, at advarselslampen for lavt olietryk lyser, ikke kan findes.

●

En konstant strøm af vand, der kommer ud af kontrolåbningen, viser at vandpumpen pumper vand igennem kølerørene. Hvis der ikke hele tiden kommer vand ud af kontrolåbningen, medens motoren kører, kan der opstå overop-

Page 32

Betjening

hedning med alvorlige skader til følge. Stop motoren og check, om kølevandsindtaget på bundkarret eller kontrolåbningen er blokeret. Ret henvendelse til din Yamaha-forhandler, hvis problemet ikke kan findes og rettes.

ZMU05092

KMU27740

Gearskift

KWM00180

ADVARSEL

Inden gearskiftet, skal man kontrollere, at der ikke er badende eller andre forhindringer i vandet i nærheden.

KCM00220

VIGTIGT:

Ved skift af bådens retning eller skift af gear fra frem til bak, eller vice versa, skal man først lukke for gashåndtaget, så motoren kører i tomgang (eller kører med lave omdrejninger).

KMU27763

Fremad (modeller med rorpind og fjernstyring)

Modller med rorpind

1. Luk helt for gashåndtaget.

2. Flyt gearskift håndtaget hurtigt og bestemt fra frigear til fremad.

Modeller med fjernstyring

1. Træk op i udløseren for frigearlås (hvis

udstyret med en sådan) og før fjernstyringshåndtaget hurtigt og bestemt fra frigear til fremad.

KMU27784

Baglæns (modeller med automatisk baglæns lås og elektrisk trim og tilt)

KWM00190

ADVARSEL

Vær forsigtig ved betjening af bakgearet. Åbn ikke gashåndtag mere end halvt. Ellers kan båden blive ustabil, hvilket kan føre til, at man mister kontrollen og eventuelt forårsager ulykker.

Modeller med betjeningshåndtag

1. Luk helt for gashåndtaget.

2. Flyt gearskift håndtaget hurtigt og bestemt fra frigear til baglæns.

Modeller med fjernbetjening

1. Træk op i udløseren til frigearlås (hvis udstyret med en sådan) og før fjernstyringshåndtaget hurtigt og bestemt fra frigear til baglæns.

Page 33

KMU27795

Baglæns (manuel tilt og hydraulisk tilt modeller)

KWM00190

ADVARSEL

Vær forsigtig ved betjening af bakgearet. Åbn ikke gashåndtag mere end halvt. Ellers kan båden blive ustabil, hvilket kan føre til, at man mister kontrollen og eventuelt forårsager ulykker.

Modller med rorpind

1. Luk helt for gashåndtaget.

2. På modeller udstyret med et håndtag til tiltlås, skal det kontrolleres, at det er låst/ trykket ned.

3. Flyt gearskift håndtaget hurtigt og bestemt fra frigear til baglæns.

Modeller med fjernstyring

1. Efterse at håndtaget til tiltlås er i låsestilling.

Betjening

udstyret med en sådan) og før fjernstyringshåndtaget hurtigt og bestemt fra frigear til baglæns.

KMU27820

Stop motoren

Inden motoren stoppes, skal man først lade den køle af i et par minutter i tomgang eller med lave omdrejninger. Det kan ikke anbefales at stoppe med det samme efter at have sejlet med høj fart.

KMU27844

Procedure

1. Skub og hold stopknappen eller drej hovedkontakten til “ ” (slukket).

ZMU03624

2. Træk op i udløseren til frigearslås (hvis

2. Når motoren er stoppet, frakobles brændstofrøret hvis der er en kobling til brændstofslange på påhængsmotoren.

Page 34

Betjening

ZMU03632

3. Spænd luftskruen på brændstofdækslet (hvis udstyret med en sådan).

ZMU02301

søens betingelser og bådens fart.

KWM00740

ADVARSEL

For stor trim under sejladsen (enten trim op eller trim ned) kan gøre båden ustabil og gøre styringen af båden meget vanskelig. Dette forøger muligheden for uheld. Hvis båden bliver ustabil eller vanskelig at styre, så sæt farten ned og/eller juster trimvinklen.

4. Fjern nøglen hvis motoren efterlades ubemandet.

BEMÆRK:

Motoren kan også stoppes ved at trække i taljerebet og ved at fjerne låsepladen fra stopknappen, og derefter dreje hovedkontakten til “ ” (slukket).

KMU27861

Trimming påhængsmotor

Trimvinklen på påhængsmotoren hjælper med til at fastsætte bådbovens stilling i vandet. Den korrekte trimvinkel hjælper med til at forbedre ydelsen og brændstoføkonomien, som igen reducerer påvirkningerne på motoren. Den korrekte trimvinkel afhænger også af en kombination af båd, motor og skrue. Den korrekte trim er også under indflydelse af bådens belastning,

ZMU03633

1. Trim arbejdsvinkel

KMU27881

Justering af trimvinkel

Elektriske trim og tilt modeller

KWM00750

ADVARSEL

●

Kontroller at der ikke er nogle personer i nærheden af påhængsmotoren ved indstilling af tiltvinklen og vær også forsigtig med ikke at få nogen del af kroppen i klemme mellem drivenheden og

Page 35

Betjening

bespændingen.

●

Udvis forsigtighed ved afprøvning af trimindstillingen for første gang. Øg hastigheden gradvist og se efter tegn på ustabilitet eller problemer med styringen. Forkert trimvinkel kan medføre tab af styreevne.

●

Anvend kun den elektriske trimkontakt på nederste motorskærm (hvis udstyret med en sådan), hvis båden ligger stille og motoren er stoppet.

Juster påhængsmotorens trimvinkel ved hjælp af den elektriske kontakt til trim og tilt.

1. Elektrisk kontakt til trim og tilt

Foretag nogle tests med trimindstillingen i forskellige vinkler for at finde den indstilling, der arbejder bedst med din båd og sejlforholdene.

BEMÆRK:

For at justere trimvinklen mens båden er i bevægelse, skal du benytte den elektriske kontakt til trim og tilt der er placeret på fjernstyringsanordninigen eller rorpinden, hvis udstyret med en såden.

KMU27891

Justering af trimvinkel for hydraulisk tilt modeller

KWM00490

ADVARSEL

Stop motoren inden indstilling af trim-

●

vinklen. Kontroller at der ikke er nogen perso-

●

ner i nærheden af påhængsmotoren ved indstilling af tiltvinklen og vær også forsigtig med ikke at få nogen del af kroppen i klemme mellem drivenheden og bespændingen. Udvis forsigtighed ved afprøvning af

●

trimindstillingen for første gang. Øg hastigheden gradvist og se efter tegn på ustabilitet eller problemer med styringen. Forkert trimvinkel kan medføre tab af styreevne.

ZMU03634

1. Elektrisk kontakt til trim og tilt

For at hæve boven (trim-ud), tryk på kontakten “ ” (op). For at sænke boven (trim-ind), tryk på kontakten “ ” (ned).

1. Stop motoren.

2. Sæt håndtaget til tiltlås i udløserstilling.

Page 36

Betjening

ZMU03636

3. Hold bagenden af øverste motorskærm med en hånd og vip motoren til den ønskede vinkel.

4. Sæt håndtaget til tiltlås bagved i låsestilling for at støtte motoren.

For at hæve boven (“trim-ud”), skal motoren vippes op. For at sænke boven (“trim-ind”), skal motoren vippes ned. Foretag nogle tests med trimindstillingen i forskellige vinkler for at finde den indstilling, der arbejder bedst med din båd og sejlforholdene.

KMU27911

Justering af bådtrim

Hvis båden er på plant niveau, vil en bov op indstilling resultere i mindre fremdrivningsmodstand, større stabilitet og større effektivitet. Dette er generelt, når bådens køllinie har løftet sig 3 til 5 grader. Med boven op vil båden måske have større tendens til at styre til den ene eller anden side. Kompenser for dette når du styrer. Trimanoden kan også justeres for at afhjælpe denne effekt. Når bådens bov er nede, er det lettere at accelerere fra stående start til planing.

Bov op

For meget trim-ud vil placere båden for højt i vandet. Ydelse og økonomi formindskes på grund af, at skroget skubber vandet foran sig, og der er mere luftmodstand. Overdreven trim-ud kan også forårsage at skruen ventilerer, hvilket reducerer ydelsen endnu mere, og båden vil måske “springe” (hoppe på vandet), hvilket vil kunne kaste føreren og passagerer overbord.

Bov ned

For megen trim-ind forårsager at båden “pløjer” gennem vandet, hvilket reducerer brændstoføkonomien og gør det svært at forøge hastigheden. Sejlads med for meget trim-ind ved højere hastigheder gør også båden ustabil. Modstand ved boven er forøget meget, hvilket forhøjer faren ved “bovstyring” og gør betjeningen svær og farlig.

Page 37

BEMÆRK:

Afhængigt af typen af båd har påhængsmotor trimvinklen måske lille effekt på bådens trim under betjening.

KMU27933

Vippe op og ned

Hvis motoren skal være stoppet i nogen tid, eller hvis båden er fortøjet på grundt vand, skal påhængsmotoren vippes op for at beskytte skruen og indkasplingen fra at blive skadet af kollision med forhindringer samt for at reducere salttæringen.

KWM00220

ADVARSEL

Sørg for at alle folk er væk fra påhængsmotoren, når den vippes op og ned, og vær også forsigtig med ikke at få nogen del af kroppen i klemme mellem køreenheden og motorsoklen.

KWM00250

ADVARSEL

Utætheder af brændstof er brandfarligt. Hvis der er en brændstofkobling på påhængsmotoren, skal brændstofslangen afmonteres eller brændstofhanen lukkes, hvis motoren skal vippes op i mere end et par minutter. Ellers kan der løbe brænd-

Betjening

stof ud.

KCM00241

VIGTIGT:

●

Inden påhængsmotoren vippes op skal motoren stoppes ifølge anvisningerne på side 28. Vip aldrig påhængsmotoren op, medens motoren er i gang. Alvorlige skader på grund af overophedning kan blive følgen.

●

Vip ikke motoren op ved at skubbe på rorpinden (hvis udstyret med en sådan), da det kan brække håndtaget.

KMU27995

Procedure for at vippe op (hydraulisk tilt modeller)

1. Sæt fjernbetjeningshåndtaget / gearskifthåndtaget i frigear.

ZMU03087

2. Frakobl brændstofrøret fra påhængsmotoren.

ZMU03635

3. Sæt håndtaget til tiltlås i udløserstilling.

Page 38

Betjening

ZMU03636

4. Hold bagenden af øverste motorskærm med en hånd, vip motoren op, og drej tilt holderhåndtaget mod dig eller tilt holderknop ind i bespændingen, og sæt derefter håndtaget til tiltlås tilbage i låsestilling for at støtte påhængsmotoren.

ZMU03637

KMU28005

Procedure for at vippe op

Elektriske trim og tilt modeller / elektriske tilt modeller

1. Sæt fjernstyringshåndtaget / gearskifthåndtaget i frigear.

ZMU03196

2. Adskil brændstofrøret fra påhængsmotoren eller luk brændstofhanen.

ZMU03638

3. Tryk den elektriske kontakt til trim og tilt / den elektriske tiltkontakt “ ” (op) indtil påhængsmotoren er vippet helt op.

Page 39

ZMU03639

4. Skub tilt holderknoppen ind i bespændingen eller træk tilt holderhåndtaget mod dig selv for at støtte motoren.

ZMU03640

Betjening

mod søvækst og tæring, som kan beskadige den elektriske trim- og tiltmekanisme.

KMU28041

Procedure for at vippe ned (manuelle og hydrauliske tilt modeller)

1. Slå håndtaget til tiltlås fra.

ZMU03642

2. Hold bagenden af øverste motorskærm med en hånd, vip påhængsmotoren en smule op, og træk tilt holderknoppen ud eller sæt tilt holderhåndtaget tilbage.

KWM00260

ADVARSEL

Efter at have vippet påhængsmotoren, skal man sørge for at understøtte den med tilt holderknop eller tilt holderhånd- tag. Ellers kan påhængsmotoren pludselig falde ned igen, hvis olietrykket falder i det elektriske trim og tilt.

5. Modeller udstyret med trimstænger: først når påhængsmotoren er støttet af tilt holderhåndtaget, kan den elektriske kontakt til trim og tilt trykkes “ ” (ned) for at trække trimstængerne tilbage.

KCM00250

VIGTIGT:

Husk at trække trimstængerne ind inden fortøjningen. Dette beskytter stængerne

ZMU03644

3. Vip langsomt påhængsmotoren ned.

4. Placer håndtaget til tiltlås i låsestilling.

Page 40

Betjening

ZMU03643

KMU28053

Procedure for at vippe ned

Elektriske trim og tilt modeller / elektriske tilt modeller

1. Skub den elektriske tilt kontakt / den elektriske kontakt til trim og tilt “ ” (op) indtil påhængsmotoren er støttet af tiltstangen, og tilt holderhåndtaget / tilt holderknoppen kommer fri.

2. Slip tilt holderhåndtaget eller træk tilt holderknoppen.

ZMU03644

3. Skub den elektriske tilt / den elektriske kontakt til trim og tilt “ ” (ned) for at sænke påhængsmotoren til den ønskede position.

ZMU01936

ZMU03645

KMU28060

Sejlads på lavt vand

Påhængsmotoren kan vippes delvist op for sejlads på lavt vand.

KMU28080

Hydraulisk tilt modeller

Påhængsmotoren kan vippes delvist op for sejlads på lavt vand.

KWM00270

ADVARSEL

Sæt gearskiftet i frigear inden anven-

●

delse af systemet til sejlads på lavt vand. Sejl med lavest mulige hastighed ved

●

anvendelse af systemet til sejlads på lavt vand. Vær ekstra forsigtig ved baglæns betje-

●

ning. For stor fart baglæns kan forårsa- ge, at påhængsmotoren løftes ud af vandet og øger chancen for uheld og

Page 41

skader på personer.

●

Returner påhængsmotoren til den normale position når båden er tilbage på dybt vand igen.

KCM00260

VIGTIGT:

Vip ikke påhængsmotoren så højt op, så kølevandsindtaget på den nederste del kommer oven for vandet, når der indstilles til sejlads og sejles på lavt vand. Alvorlige skader på grund af overophedning kan blive følgen.

ZMU03646

Betjening

ZMU03647

3. Vip påhængsmotoren en smule op til den ønskede stilling og skub håndtaget til tiltlås ned til låsestilling.

4. For at sætte påhængsmotoren tilbage til normal driftsstilling, skal håndtaget til tiltlås trækkes op til udløserstilling, og påhængsmotoren langsomt vippes ned.

5. Skub håndtaget til tiltlås ned til låsestil- ling.

KMU28174

Procedure for hydraulisk tilt modeller

1. Sæt gearskiftshåndtaget i frigear.

ZMU03087

2. Træk håndtaget til tiltlås op til udløserstilling.

ZMU03648

KMU28090

Elektriske trim og tilt modeller / elektriske tilt modeller

Påhængsmotoren kan vippes delvist op for sejlads på lavt vand.

KWM00660

ADVARSEL

●

Sæt gearskiftet i frigear inden indstilling til sejlads på lavt vand. Returner påhængsmotoren til den nor-

●

male position når båden er tilbage på

Page 42

Betjening

dybt vand igen.

KCM00260

VIGTIGT:

KMU28184

Procedure for elektriske trim og tilt/elektriske tilt modeller

1. Sæt gearskiftshåndtaget i frigear.

ZMU03649

2. Vip påhængsmotoren lidt op til den øn- skede position ved at bruge den elektriske trim / tilt kontakt.

ZMU01935

ZMU03650

3. For at sætte påhængsmotoren tilbage til den normale driftsstilling, skal der trykkes på den elektriske trim / tilt kontakt og påhængsmotoren skal langsomt vippes ned.

KMU28190

Sejlads under andre forhold

Sejlads i saltvand

Efter sejlads i saltvand, skal man skylle kølevandsgangene ud med ferskvand for at forhindre dem i at blive tilstoppet med saltaflejringer.

BEMÆRK:

For skylningsinstruktioner for kølesystem, se side 39.

Sejlads i grumset vand

Yamaha anbefaler kraftigt, at du bruger det forkromede kit til vandpumpe (ekstraudstyr), hvis du bruger påhængsmotoren i grumset (mudret) vand.

Page 43

Vedligeholdelse

KMU28216

Specifikationer

Dimensioner:

Længde overalt:

706 mm (27.8 in)

Bredde overalt:

384 mm (15.1 in)

Højde overalt L:

F50FED 1415 mm (55.7 in) F50FET 1415 mm (55.7 in) F60CET 1415 mm (55.7 in) FT50GET 1455 mm (57.3 in) FT60DET 1455 mm (57.3 in)

Højde overalt X:

1569 mm (61.8 in)

Hækbjælkens højde L:

F50FED 527 mm (20.7 in) F50FET 527 mm (20.7 in) F60CET 527 mm (20.7 in) FT50GET 530 mm (20.9 in) FT60DET 530 mm (20.9 in)

Hækbjælkens højde X:

644 mm (25.4 in)

Vægt (AL) L:

F50FED 107.0 kg (236 lb) F50FET 110.0 kg (243 lb) F60CET 110.0 kg (243 lb) FT50GET 115.0 kg (254 lb) FT60DET 115.0 kg (254 lb)

Vægt (AL) X:

F50FET 114.0 kg (251 lb) F60CET 114.0 kg (251 lb) FT50GET 119.0 kg (262 lb) FT60DET 119.0 kg (262 lb)

Ydelse:

Arbejdsområde med helt åbent gashåndtag:

5000–6000 omdr./min.

Maksimal effekt:

F50FED 36.8 kW @ 5500 omdr./min. (50 HK @ 5500 omdr./min.)

F50FET 36.8 kW @ 5500 omdr./min. (50 HK @ 5500 omdr./min.) F60CET 44.1 kW @ 5500 omdr./min. (60 HK @ 5500 omdr./min.) FT50GET 36.8 kW @ 5500 omdr./min. (50 HK @ 5500 omdr./min.) FT60DET 44.1 kW @ 5500 omdr./min. (60 HK @ 5500 omdr./min.)

Tomgangshastighed (i frigear):

750 ±50 omdr./min.

Motor:

Type:

4-takt L

Slagvolumen:

996.0 cm

Boring × slaglængde:

65.0 × 75.0 mm (2.56 × 2.95 in)

Tændingssystem:

TCI

Tændrør (NGK):

DPR6EB-9

Gnidtafstand på tændrør:

0.8–0.9 mm (0.031–0.035 in)

Styresystem:

Fjernbetjening

Startsystem:

Elektrisk start

Starter karburatorsystem:

Elektronisk brændstofindsprøjtning

Ventilspillerum (kold motor) IN:

0.15–0.25 mm (0.0059–0.0098 in)

Ventilspillerum (kold motor) EX:

0.25–0.35 mm (0.0098–0.0138 in)

Minimum amp til koldstart (CCA/EN):

430.0 A

Mindste nominelle ydelse (20HR/IEC):

70.0 Ah

Vekselstrømsgenerator:

17.0 A

(60.78 cu.in)

Page 44

Vedligeholdelse

Drivenhed:

Gearstillinger:

Frem, Frigear, Bak

Udvekslingsforhold:

F50FED 1.85 (24/13) F50FET 1.85 (24/13) F60CET 1.85 (24/13) FT50GET 2.33 (28/12) FT60DET 2.33 (28/12)

Trim og tilt systemet:

F50FED Hydraulisk tilt F50FET Mekanisk triming og tiltning F60CET Mekanisk triming og tiltning FT50GET Mekanisk triming og tiltning FT60DET Mekanisk triming og tiltning

Skruemærke:

F50FED G F50FET G F60CET G FT50GET K FT60DET K

Brændstof og olie:

Anbefalet brændstof:

Almindelig blyfri benzin

Mindste research-oktantal:

Anbefalet motorolie:

4-takters motorolie

Motorolieklasse API:

API SE, SF, SG, SH, SJ

Motorolietype SAE:

SAE10W30 eller SAE10W40

Smøring:

Våd sump

Motoroliekvantitet (ekskl. oliefilter):

2.5 L (2.64 US qt) (2.20 Imp.qt)

Anbefalet gearolie:

Hypoid gearolie (SAE 90)

Gearoliekvantitet:

F50FED 430.0 cm

(14.54 US oz) (15.17 Imp.oz) F50FET 430.0 cm3 (14.54 US oz) (15.17 Imp.oz) F60CET 430.0 cm

(14.54 US oz) (15.17 Imp.oz) FT50GET 670.0 cm

(22.65 US oz) (23.63 Imp.oz) FT60DET 670.0 cm3 (22.65 US oz) (23.63 Imp.oz)

Tilspændingsmoment:

Tændrør:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

Møtrik til skrue:

35.0 Nm (25.8 ft-lb) (3.57 kgf-m)

Motorolie aftapningsbolt:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

Motoroliefilter:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

KMU28222

Transport og opbevaring af

påhængsmotor

KWM00690

ADVARSEL

●

Utætheder af brændstof er brandfarligt. Ved transport eller opbevaring af på- hængsmotoren skal man lukke luftskruen og brændstofhanen for at forhindre, at der løber brændstof ud.

●

UDVIS FORSIGTIGHED ved transport af brændstoftanken, hvadenten det er i båden eller bilen.

●

FYLD ALDRIG en brændstofbeholder helt op. Benzin kan udvide sig betydeligt, når det bliver varmt og kan danne tryk inde i brændstofbeholderen. Dette kan føre til utætheder af brændstof og en potentiel brandfare.

KWM00700

ADVARSEL

Gå aldrig ind under den nederste del me-

Page 45

Vedligeholdelse

dens den er vippet op, selv om der anvendes en motorstøtte. Det kan medføre alvorlige skader, hvis påhængsmotoren skulle falde ned.

KCM00660

VIGTIGT:

Anvend ikke tilt støttehåndtaget eller knoppen ved transport af båden. På- hængsmotoren kan ryste løs fra tilt holderen og falde ned. Hvis motoren ikke kan transporteres i normal stilling, så anvend et ekstra støtteudstyr, der kan sikre den i vippet stilling.

Påhængsmotoren transporteres på trailer og opbevares i normal driftstilling. Hvis der ikke er nok frihøjde i denne stilling, så kan på- hængsmotoren i vippet stilling transporteres på trailer ved hjælp af en motorstøtteanordning såsom en hækbjælke støttestang Kontakt din Yamaha-forhandler for yderligere detaljer om dette.

ZMU03659

KMU28290

Opbevaring af påhængsmotoren

Ved opbevaring af din Yamaha på- hængsmotor i længere tid (2 måneder eller længere), er der flere vigtige ting, der skal gøres for at forebygge omfattende skader. Det tilrådes at få din påhængsmotor efterset af en autoriseret Yamaha-forhandler inden opbevaringen. Du kan som ejer dog med et

minimum af værktøj udføre følgende procedurer.

KCM00600

VIGTIGT:

●

For at forhindre problemer, som kan forårsages af, at der kommer olie ind i cylinderen fra bundkarret, så hold på- hængsmotoren i den viste stilling ved transport eller opbevaring. Hvis på- hængsmotoren transporteres på siden (ikke oprejst), så anbring en blød klud under den efter aftapning af motorolien.

●

Læg ikke din påhængsmotor ned på siden før kølevandet er tappet helt af, da der ellers kan trænge vand ind i cylinderen via udstødningsporten og forår- sage problemer med motoren.

●

Opbevar din påhængsmotor på et tørt godt ventileret sted uden direkte sollys.

●

Aftap den tilbageværende benzin af dampudskilleren. Benzin der efterlades i dampudskilleren i længere tid vil blive nedbrudt og kan beskadige brændstof- rørene.

KMU28301

Procedure

KMU29953

Skylning med studsen til gennemskylning

1. Vask påhængsmotorhuset ved brug af ferskvand. For yderligere information, se side 44.

2. Frakobl brændstofrøret fra motoren eller luk af for brændstofhanen, hvis udstyret med en sådan.

3. Fjern øverste motorskærm og skrue.

4. Monter studsen til gennemskylning over kølevandsindtaget.

KCM00300

VIGTIGT:

Kør ikke med motoren uden at forsyne

Page 46

Vedligeholdelse

den med kølevand. Enten vil motor vandpumpen blive beskadiget, eller motoren vil blive beskadiget af overophedning. Inden motoren startes, skal man sikre sig at der leveres vand til kølevandsrørene.

KCM00310

VIGTIGT:

Undgå at køre påhængsmotoren med høje omdrejninger medens gennemskylningsstudsen er på, da motoren ellers vil blive overophedet.

1. Studs til gennemskylning

5. Gennemskylning af kølesystemet er vigtigt for at undgå, at kølesystemet tilstoppes af salt, sand eller snavs. Desuden er det obligatorisk at tågesmøre/smøre motoren for at undgå alt for megen motorskade på grund af rust. Udfør gennemskylningen og tågesmøringen samtidig.

KWM00090

ADVARSEL

●

Rør ikke ved eller fjern ingen elektriske dele under start eller under kørslen. Hold hænder, hår og beklædning borte

●

fra svinghjul og andre roterende dele, når motoren kører.

skal der bibeholdes et passende vandtryk og en jævn vandgennemstrømning. Hvis advarseludstyret for overophedning

●

aktiveres, skal motoren slukkes, og du skal rette henvendelse til din Yamaha-forhandler.

6. Kør motoren i hurtig tomgang i et par minutter i frigear.

7. Lige inden motoren slukkes, skal du hurtigt sprøjte “Olieforstøver” skiftevist ind i indsugningsdæmperen eller tågesmøringshullet på lyddæmperdækslet, hvis udstyret med et sådant. Når dette er korrekt foretaget, vil motoren ryge meget og næsten gå i stå.

8. Aftap den resterende benzin i dampudskilleren med en beholder. Løsn dræn- skruen og fjern så hætten. Skub luftventilen ind med en skruetrækker for indføre luft i svømmerkammeret, så benzinen aftapper jævnt. Spænd derefter drænskruen.

1. Dampudskiller

2. Drænskrue

ZMU05116

BEMÆRK:

●

Når studsen til gennemskylning anvendes,

Page 47

Vedligeholdelse

ZMU05115

1. Chokerens stangforbindelse

2. Hætte

9. Fjern studsen til gennemskylning.

10. Monter øverste motorskærm.

11. Hvis “olieforstøver” ikke kan fås, slukkes motoren efter 6. trin. Udfør derefter 8 trins proceduren.

12. Aftap kølevandet helt af motoren. Rens huset grundigt.

13. Hvis “olieforstøver” ikke kan fås, skal tændrør(ene) fjernes. Hæld en teskefuld ren motorolie i hver cylinder. Tørn flere gange manuelt. Udskift tændrør(ene).

BEMÆRK:

En studs til gennemskylning kan fås hos din Yamaha-forhandler.

KMU28400

Indsmøring (undtagen modeller med olieindsprøjtning)

1. Smør gevindet på tændrøret(ene) og skru dem på igen, med det anviste moment. For information om installation af tændrør, se side 47.

2. Skift gearolien. For instruktioner, se side

55. Kontroller olien for vandforekomst, hvilket indikerer en utæt pakning. Udskiftning af pakning bør foretages af en autoriseret Yamaha-forhandler inden brug.

3. Indfedt alle smørebeslag. For yderligere detaljer, se side 47.

KMU28430

Pasning af batteri

KWM00330

ADVARSEL

Batteriets elektrolytvæske er farlig. Den indeholder svovlsyre og er derfor giftig og ekstremt ætsende. Følg altid disse forholdsregler:

Undgå kropskontakt med elektrolytvæ-

●

sken, da den kan give alvorlige brandskader eller permanente øjenskader. Anvend beskyttelsesbriller ved hånd-

●

tering eller arbejde i nærheden af batterier.

Modgift (UDVORTES):

●

HUD - Skyl med vand.

●

ØJNE - Skyl med rigelige mængder vand i 15 minutter og søg omgående læge.

Modgift (INDVORTES):

Drik store mængder vand eller mælk ef-

●

terfulgt af mælk fra magnesia, piskede æg eller vegetabilsk olie. Søg omgåen-

de lægehjælp. Batterierne udvikler også eksplosive brintgasser. Du bør derfor altid følge disse forholdsregler:

●

Oplad batterierne i et godt ventileret

område.

Hold batterierne borte fra ild, gnister el-

●

ler åben ild (f.eks.: svejseudstyr, tænd-

te cigaretter etc.).

UNDGÅ TOBAKSRYGNING ved oplad-

●

ning eller håndtering af batterier. HOLD BATTERIERNE OG ELEKTROLYTVÆSKE UDEN FOR BØRNS RÆKKEVIDDE.

Batterierne varierer fabrikanterne imellem. Derfor gælder følgende procedurer måske

Page 48

Vedligeholdelse

ikke altid. Få råd hos din batterifabrikants instruktioner. Procedure

1. Frakobl og fjern batteriet fra båden. Frakobl altid det sorte negative kabel først for at forebygge risikoen for kortslutning.

2. Rens batterikasse og terminaler. Fyld hver af cellerne til øverste niveaumærke med destilleret vand.

3. Opbevar batteriet på en plan overflade på et køligt, tørt, velventileret sted væk fra direkte sollys.

4. En gang om måneden skal elektrolyttens anviste tyngde efterses og genoplades som nødvendigt for at forlænge batteriets levetid.

KMU28440

Skylning af motoren

Udfør denne procedure umiddelbart efter betjening for at få den mest grundige gennemskylning.

1. Efter at have slukket motoren, skal du skrue studsen til haveslangen af beslaget på underste motorskærm.

ZMU05096

1. Beslag

2. Haveslange

3. Studs til haveslange

2. Skru studsen til haveslangen på en haveslange, som er tilsluttet ferskvandsforsyning.

3. Med motoren slukket skal du dreje på vandhanen og lade vandet skylle gennem kølerørene i ca. 15 minutter. Sluk for vandet og tag haveslangen af.

4. Når skylning er tilendebragt skal studsen til haveslange genmonteres på beslaget på underste motorskærm. Spænd studsen sikkert.

KCM00540

VIGTIGT:

Lad ikke haveslangetilslutningen hænge løst på den underste motorskærm eller slangen hænge frit under normal betjening. Vandet vil løbe ud af tilslutningen i stedet for at afkøle motoren, hvilket kan

Page 49

Vedligeholdelse

medføre alvorlig overophedning. Kontroller at koblingen er ordentligt spændt efter gennemskylningen af motoren.

BEMÆRK:

●

Når motoren gennemskylles med båden i vandet, skal man vippe påhængsmotoren op, indtil den er helt ude af vandet for at opnå det bedste resultat.

●

For skylleinstruktioner til kølesystemet, se side 39.

KMU28450

Rengøring af påhængsmotoren

Efter brugen bør man vaske på- hængsmotoren af udvendig med ferskvand. Gennemskyl kølesystemet med ferskvand.

KMU28476

Periodisk vedligeholdelse

KWM01070

ADVARSEL

Husk at standse motoren når du udfører vedligeholdelse på den med mindre andet er anført. Hvis du selv eller ejeren ikke er bekendt med servicering af motorer, bør dette arbejde udføres af din Yamahaforhandler eller en anden kvalificeret mekaniker.

KMU28510

Udskiftningsdele

Hvis det er nødvendigt at udskifte reservedele, så anvend kun originale Yamaha-reservedele eller dele af samme type med tilsvarende styrke og materialer. Reservedele af mindre god kvalitet kan give funktionsfejl og medføre tab af styreevne og udsætte fører og passagerer for fare. Yamahas originale reservedele og tilbehør fås hos din Yamaha-forhandler.

ZMU02550

BEMÆRK:

For skylleinstruktioner til kølesystemet, se side 39.

KMU28460

Eftersyn af motorens malede overflade

Efterse motoren for ridser, hakker eller afskallet maling. Områder med beskadiget maling har mere tendens til tæringer. Om nødvendigt, rengør og mal områderne. Reparationsmaling fås hos din Yamaha-forhandler.

Page 50

Vedligeholdelse

KMU28521

Vedligeholdelsesskema

Hyppigheden af vedligeholdelsen kan justeres afhængigt af driftsbetingelserne, men følgen- de skema giver generelle retningslinier. Se afsnittene i dette kapitel vedr. forklaringer for hver enkelt handling, som ejeren skal udføre.

“” symbolet indikerer de eftersyn som du kan udføre selv. “” symbolet indikerer arbejde som din Yamaha-forhandler skal foretage.

Oprindeligt For hver

Punkt Handlinger

Anode(r) (udvendig(e)) Kontrol / udskiftning

Anode(r) (indvendig(e)) Kontrol / udskiftning

Batteri Kontrol / opladning

Kølevandsgange Rengøring Fastspænding af hjelm Kontrol

Brændstofﬁlter (kan demonteres)

Brændstofsystem Kontrol Brændstoftank

(Yamaha bærbar tank) Gearolie Udskift

Smøresteder Smøring Tomgangshastighed

(EFI modeller) Elektrisk trim og tilt

enhed Skrue og split Kontrol / udskiftning Skift mellemstykke /

skiftekabel Termostat Kontrol Gashåndtag mellem-

stykke / gaskabel / gas pickup timing

Vandpumpe Kontrol

Motorolie Kontrol / udskiftning

Olieﬁlter (ﬁlterindsats) Udskift

Tændrør

Kontrol / rengøring

Kontrol / justering

Kontrol

Kontrol / justering

Rengøring / justering / udskiftning

10 timer

måned)

50 timer

(3 måne-

der)

100 timer

(6 måne-

der)

200 timer

(1 år)

Page 51

Vedligeholdelse

Oprindeligt For hver

Punkt Handlinger

Tandrem Kontrol / udskiftning Ventilspillerum (OHC =

overliggende knastaksel, OHV)

Kontrol / justering

10 timer

måned)

BEMÆRK:

Når der sejles i saltvand, grumset eller mudret vand, bør motoren skylles med rent vand efter hver brug.

KMU28871

Vedligeholdelsesskema (ekstra)

Punkt Handlinger

Tandrem Udskiftning

500 timer (2.5 år) 1000 timer (5 år)

50 timer

(3 måne-

der)

For hver

100 timer

(6 måne-

der)

200 timer

(1 år)

Page 52

Vedligeholdelse

KMU28940

Indfedtning

Yamaha fedt A (vandresistent fedt) Yamaha fedt D (korrosionsbestandigt fedt; til skrueaksel)

F50F, FT50G, F60C, FT60D

KMU28951

Rensning og justering af tændrør

KWM00560

ADVARSEL

Ved afmontering eller montering af tæn- drør skal man være forsigtig med ikke at beskadige isolatoren. En beskadiget isolator kan give en udvendig gnist som kan føre til eksplosion eller brand.

Tændrøret er en vigtig del af motoren og let at inspicere. Tændrørets tilstand kan fortælle om motorens tilstand. Hvis for eksempel porcelænet om den midterste elektrode er meget hvid, kan det betyde at der er en utæthed af luft i indsugningen eller problemer med

ZMU05087

karbureringen i den pågældende cylinder. Forsøg ikke selv på at diagnosticere problemet. Tag i stedet påhængsmotoren hen til en Yamaha-forhandler. Du bør med jævne mellemrum afmontere og inspicere tændrøret, da varmen og aflejringerne kan forårsage at tændrøret langsomt nedbrydes og smuldrer. Hvis nedbrydningen af elektroden bliver for stor eller aflejringerne er for store, bør man udskifte tændrøret med et andet af korrekt type.

Standard tændrør:

DPR6EB-9

Page 53

Vedligeholdelse

Inden tændrøret monteres, skal elektrodeafstanden måles med en søger; juster afstanden til angivelsen om nødvendigt.

1. Gnistafstand på tændrør

2. Tændrør ID-mærke (NGK)

Gnistafstand på tændrør:

0.8–0.9 mm (0.031–0.035 in)

Når tændrøret monteres, skal pakningens overflade altid rengøres og en ny pakning bruges. Tør al snavs af gevindene og skru tændrøret i med det korrekte moment.

Tændrørets tilspændingsmoment:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

antændelseskilder.

KWM00910

ADVARSEL

Utætheder af brændstof kan føre til brand eller eksplosion.

Efterse regelsmæssigt for brænd-

●

stoflækage.

●

Hvis der findes utætheder, skal brænd- stofsystemet repareres af en kvalificeret mekaniker. Ukorrekte reparationer kan gøre påhængsmotoren usikker at sejle med.

Efterse brændstofrørene for lækager, revner eller funktionsfejl. Hvis der findes et problem, bør din Yamaha-forhandler eller en anden kvalificeret mekaniker reparere den med det samme.

BEMÆRK:

Hvis en momentnøgle ikke er til stede ved monteringen af et tændrør, er det en god tommelfingerregel at det korrekte moment er 1/4 til 1/2 omgang efter fingerstramning. Juster tændrøret til det korrekte moment så hurtigt som muligt med en momentnøgle.

KMU28962

Eftersyn brændstofsystem

KWM00060

ADVARSEL

Benzin og dampe herfra er meget brandfarlige og eksplosive! Holdes væk fra gnister, cigaretter, åben ild eller andre

ZMU05094

Kontrolpunkter

●

Utæthed på brændstofsystemdele

●

Utæthed på brændstofrørsamling

●

Revner eller anden skade på brændstofrør

Page 54

Vedligeholdelse

●

Utæthed i brændstoftilslutning

KMU28980

Kontrol af brændstoffilteret

KWM00310

ADVARSEL

Benzin er meget brandbart og dets dampe er brandbare og eksplosive.

Hvis du har spørgsmål om korrekt pro-

●

cedure, så ret henvendelse til din Yamaha-forhandler. Udfør ikke denne procedure på en varm

●

eller kørende motor. Lad motoren blive kold først. Der vil være brændstof i brændstoffilte-

●

ret. Hold gnister, cigaretter, åben ild eller andre antændelseskilder borte. Denne procedure vil gøre, at der spil-

●

des noget brændstof. Saml brændstof- fet op med en klud. Tør omgående alt spildt brændstof op.

●

Brændstoffiltret skal samles omhyggeligt med O-ring, filterkop og slanger på plads. Forkert samling kan føre til utæt- heder af brændstof, som igen kan føre til brand eller fare for eksplosion.

KMU29021

Rengøring af brændstoffilter BEMÆRK:

Hvis der er vand i brændstoffet, vil svømme- ren gå op. Hvis det sker, fjern beholderen og aftap vandet.

1. Fjern møtrikken, der holder brændstoffil- tersamlingen, hvis monteret med et så- dant.

ZMU05097

1. Møtrik

2. Skru filterkoppen af, idet du fanger alt det spildte brændstof i en klud.

3. Fjern filterelementet og vask det i opløs- ningsmiddel. Lad det tørre helt. Efterse filterelementet og O-ringen for at forvisse dig om, at de er i god stand. Udskift dem om nødvendigt. Hvis der findes vand i brændstoffet, skal den bærbare Yamaha brændstoftank eller andre brændstoftanke kontrolleres og renses.

3 5

1. Filterkop

2. Filterelement

3. O-ring

4. Filterhus

5. Svømmer

ZMU05098

4. Installer filterelement i beholderen igen. Forvis dig om at O-ringen sidder i den rigtige stilling i beholderen.Skru behol-

Page 55

Vedligeholdelse

deren fast oven på filterhuset.

5. Monter filtersamlingen til soklen.

6. Lad motoren køre og kontroller filter og ledninger for utætheder.

KMU29040

Kontrol af tomgangshastigheden

KWM00450

ADVARSEL

●

Rør ikke ved eller fjern ingen elektriske dele under start eller under kørslen. Hold hænder, hår og beklædning borte

●

fra svinghjul og andre roterende dele, når motoren kører. 2-hk modeller

●

: Skruen roterer lige så snart motoren er i gang. Flyt ikke gashåndtaget fra startpositionen under opvarmningen. Båden kan uventet sætte i gang, hvilket kan føre til uheld.

KCM00490

VIGTIGT:

Denne procedure skal udføres når på- hængsmotoren er i vandet. En gennemskylningsstuds eller en prøvetank kan anvendes.

En diagnoseomdrejningstæller bør bruges til denne procedure. Resultaterne kan variere afhængigt af om afprøvningen er ført med studsen til gennemskylning, i en prøvebehol- der eller med påhængsmotoren i vandet.

1. Start motoren og lad den varme helt op i frigear indtil den kører glat. 2-hk model: Varm motoren med gashåndtaget i start position eller mindre. Hvis påhængsmotoren er monteret på en båd, skal du forvisse dig om at båden er stramt fortøjet.

BEMÆRK:

Korrekt kontrol af tomgangshastighed er kun mulig hvis motoren er helt opvarmet. Hvis den ikke er helt opvarmet, vil tomgangsha-

stigheden måle højere end normalt. Hvis du har svært ved at kontrollere tomgangshastigheden, eller tomgangshastigheden kræver justering, skal du rette henvendelse til en Yamaha-forhandler eller en andet kvalificeret mekaniker.

2. Kontroller om tomgangshastigheden er indstillet efter forskriften. For forskrifter om tomgangshastighed, se side 38.

KMU29073

Udskiftning af motorolie

KWM00760

ADVARSEL

●

Undgå at tappe motorolien af umiddelbart efter stop af motoren. Olien er meget varm og bør håndteres med forsigtighed for at undgå brandskader. Kontroller at påhængsmotoren er or-

●

dentligt fastgjort til hækbjælken eller en stabil buk.

KCM00970

VIGTIGT:

●

Overfyld ikke med olie og kontroller at påhængsmotoren står lodret (ikke vippet) ved eftersyn og skift af motorolie.

●

Hvis olien står over det øverste niveaumærke, så tap noget af olien af, indtil niveauet opfylder den anførte kapacitet. Overfyldning af olie kan føre til utæthe- der eller skader.

KCM01240

VIGTIGT:

Skift motorolien efter de første 10 timers sejlads, og herefter for hver 100 timer eller med 6 måneders interval. Ellers vil motoren blive for hurtig slidt.

BEMÆRK:

Skift motorolien, når olien stadig er varm.

1. Sæt påhængsmotoren i lodret position

Page 56

Vedligeholdelse

(ikke vippet).

ZMU03659

2. Klargør en passende beholder, der kan indeholde en større mængde olie end kapaciteten af motorolien. Løsn og fjern drænskruen, mens beholderen holdes under aftaphullet. Fjern derefter dækslet til oliepåfyldning. Lad al olien løbe af. Tør straks spildt olie op.

kommer i kontakt med drænhullets overflade. Spænd så 1/4 til 1/2 omgang mere. Spænd drænskruen til det korrekte moment med en momentnøgle snarest muligt.

4. Hæld den korrekte mængde olie ned i påfyldningshullet. Monter påfyldningshætten.

Anbefalet motorolie:

4-takters motorolie

Motorolie kvantitet (ekskl. oliefilter):

2.5 L (2.64 US qt) (2.20 Imp.qt)

ZMU05101

1. Dæksel til oliepåfyldning

ZMU03660

1. Drænskrue

3. Sæt en ny pakning på olie drænskruen. Påfør et lille olielag på pakningen og monter drænskruen.

Drænskruens moment:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

BEMÆRK:

Hvis en momentnøgle ikke er tilgængelig når du monterer drænskruen, skal du med fingrene spænde skruen lige indtil pakningen

5. Start motoren og hold øje med den for at forvisse dig om, at advarselslampen for lavt olietryk (hvis udstyret med en så- dan) slukker. Forvis dig om at der ikke er olieutætheder.

KCM00680

VIGTIGT:

Hvis advarselslampen for lavt olietryk ikke slukker, eller hvis der er utætheder af olie, så stop motoren og find årsagen. Fortsat sejlads med et problem kan medføre alvorlige skader på motoren. Ret henvendelse til din Yamaha-forhandler, hvis problemet ikke kan findes og rettes.

6. Sluk motoren og vent 3 minutter. Kontroller olieniveauet igen med oliepinden

Page 57

Vedligeholdelse

for at sikre at niveauet faldet til mellem det øverste og nederste mærke. Efterfyld hvis olien er under det nederste mærke eller tap noget af, hvis den er over øverste mærke.

132

ZMU05091

1. Markering for laveste niveau

2. Oliepind

3. Markering for øverste niveau

7. Bortskaf brugt olie i henhold til de lokale forskrifter.

BEMÆRK:

●

For yderligere information om destruktion af den brugte olie skal du rette henvendelse til din Yamaha-forhandler.

●

Udskift olien oftere, hvis motoren anvendes under svære betingelser, som ved længere tids trolling.

KMU29112

Efterse ledninger og stik

●

Efterse at hver jordledning er korrekt sikret.

●

Efterse at hvert stik er sikkert tilkoblet.

KMU29120

Udstrømning af udstødningsgas

Start motoren og efterse, at der ikke er nogen utætheder af udstødningsgas fra samlingerne mellem udstødningsdækslet, cylinderhovedet og hus cylinderen.

KMU29130

Utæthed af vand

Start motoren og efterse, at der ikke siver noget vand ud fra samlingerne mellem udstød- ningsdækslet, cylinderhovedet og hus cylinderen.

KMU29140

Motorolielækage

Kontroller om der er olielækager rundt om motoren.

BEMÆRK:

Hvis der findes utætheder, så ret henvendelse til din Yamaha-forhandler.

KMU29161

Eftersyn af power trim og tilt systemet

KWM00430

ADVARSEL

●

Gå aldrig ind under den nederste del, medens den er vippet op, selv ikke når tilt støttehåndtaget er låst. Det kan medføre alvorlige skader, hvis påhængsmotoren skulle falde ned. Kontroller at der ikke er nogen inde un-

●

der påhængsmotoren inden denne test udføres.

1. Efterse power trim og tilt enheden for tegn på olie lækager.

2. Betjen hver af kontakterne, elektrisk kontakt til trim og tilt/elektrisk tiltkontakt på fjernstyringen og underste motorskærm på motoren (hvis udstyret med en sådan) for at efterse, at alle kontakter virker.

3. Vip påhængsmotoren op og efterse, at trim- og tiltstang skubbes helt ud.

Page 58

Vedligeholdelse

ZMU03662

1. Trim- og tiltstang

4. Efterse, at trim- og tiltstangen er fri for korrosion eller andre fejl.

5. Vip påhængsmotoren ned. Efterse, at trim- og tiltstangen virker jævnt.

BEMÆRK:

Ret henvendelse til din Yamaha-forhandler, hvis der er noget der ikke virker.

KMU29171

Eftersyn af skrue

KWM00321

ADVARSEL

Du kan komme alvorligt til skade, hvis motoren ved et uheld går i gang, hvis du er i nærheden af skruen.

Inden eftersyn, afmontering eller mon-

●

tering af skruen, skal man fjerne tæn- drørshætterne fra tændrørene. Placer desuden skiftekontrollen i frigear, drej hovedkontakt til “” (slukket) og fjern nøglen, og fjern taljerebet fra stopknappen. Afbryd for batteriets afbryder, hvis din båd er forsynet med en sådan.

●

Brug ikke hænderne til at holde i skruen ved løsning eller spænding af møtrikken på skruen. Sæt en træklods mellem antikavitationspladen og skruen for at forhindre skruen i at dreje rundt.

ZMU03663

ZMU01897

Kontrolpunkter

Efterse hvert af skruebladene for slid, ero-

●

dering pga.kavitation eller ventilation, eller anden skade. Efterse skrueakslen for skader.

●

Efterse notakslerne / brudstiften for slid eller skader. Efterse om der er viklet fiskesnøre om-

●

kring skrueakslen.

●

Efterse skrueakslens olieforsegling for

Page 59

skader.

BEMÆRK:

Hvis udstyret med brudstift: den er beregnet til at brække hvis skruen rammer en hård undervandsforhindring for at hjælpe til at beskytte skruen og drivmekanismen. Skruen vil så dreje frit på akslen. Hvis dette sker, så skal brudstiften udskiftes.

KMU30660

At fjerne skruen

KMU29194

Modeller med notaksel

1. Ret splitten ud og træk den ud ved hjælp af en tang.

2. Fjern skruemøtrikken, skiven og mellemstykket (hvis udstyret med et så- dant).

1. Split

2. Møtrik til skrue

3. Skive

4. Mellemstykke

5. Skrue

6. Trykskive

Vedligeholdelse

1. Split

2. Møtrik til skrue

3. Skive

4. Mellemstykke

5. Skrue

6. Trykskive

3. Fjern skruen og trykskiven.

KMU30670

Montering af skruen

KMU29231

Modeller med notaksel

KCM00340

VIGTIGT:

●

Husk at montere trykskiven inden monteringen af skruen, da den nederste del og skruenavet kan blive beskadiget.

●

Husk at anvende en ny split og bøj enderne sikkert rundt. Ellers kan skruen gå løs under sejladsen og gå tabt.

1. Påfør Yamaha marinefedt eller korrosionsbestandig fedt på skrueakslen.

2. Monter mellemstykket (hvis udstyret med et sådant), trykskiven og skruen på skrueakslen.

3. Monter mellemstykket (hvis udstyret med et sådant) og skiven. Spænd skruemøtrikken til det anviste moment.

4. Få skruemøtrikken til at passe sammen med skrueakselhullet. Sæt en ny split i hullet og bøj splittens ender rundt.

ZMU03228

Page 60

Vedligeholdelse

ZMU03273

BEMÆRK:

Hvis skruemøtrikken ikke passer sammen med skrueakselhullet efter at være blevet spændt til det anviste moment, skal møtrikken spændes yderligere for at få den til at passe sammen med hullet.

KMU29281

Udskiftning af gearolie

KWM00800

ADVARSEL

Kontroller at påhængsmotoren er or-

●

dentligt fastgjort til hækbjælken eller en stabil buk. Du kan komme alvorligt til skade, hvis påhængsmotoren falder ned over dig. Kom aldrig under den nederste del,

●

mens den er vippet op, også selvom tilt holderhåndtaget eller knoppen er låst. Det kan medføre alvorlige skader, hvis påhængsmotoren skulle falde ned.

1. Vip påhængsmotoren, så gearolie drænskruen er på lavest mulige punkt.

2. Placer en passende beholder under gearkassen.

3. Fjern gearolie drænskruen.

1. Drænskrue for gearolie

2. Niveauskrue

BEMÆRK:

Hvis udstyret med magnetisk gearolie dræn- skrue: fjern alle metalpartikler fra skruen inden den monteres.

4. Fjern niveauskruen for at lade olien aftappe helt.

KCM00710

VIGTIGT:

Kontroller den brugte olie efter den er tappet af. Hvis olien er mælkeagtig, er der vand i gearkassen, hvilket kan forårsage skade på gearet. Ret henvendelse til en Yamaha-forhandler for reparation af pakningen på den nederste del.

BEMÆRK:

For information om destruktion af den brugte olie, kontakt din Yamaha-forhandler.

5. Medens påhængsmotoren er i lodret stilling og ved anvendelse af et trykpå- fyldningsudstyr, sprøjtes gearolie ind i

Page 61

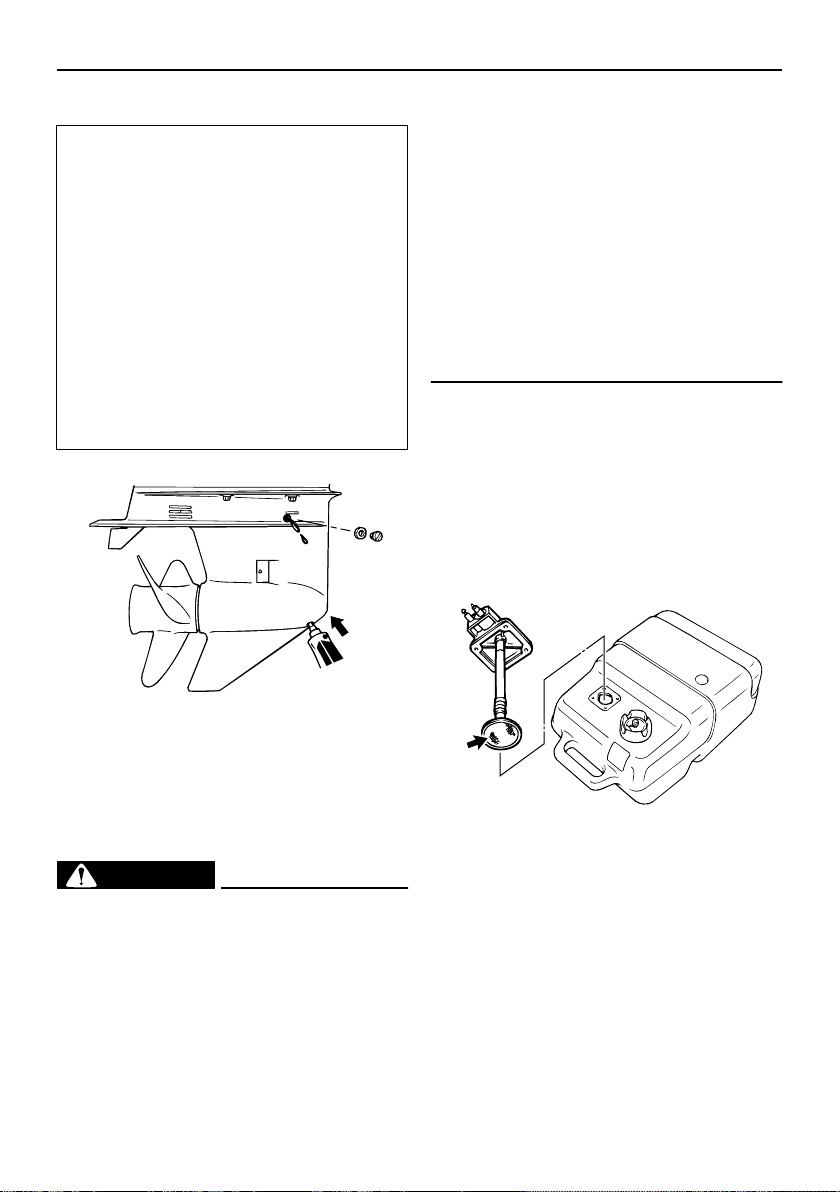

Vedligeholdelse

drænhullet til gearolien.

Anbefalet gearolie:

Hypoid gearolie (SAE 90)

Gearolie kvantitet:

F50FED 430.0 cm

(14.54 US oz) (15.17 Imp.oz) F50FET 430.0 cm

(14.54 US oz) (15.17 Imp.oz) F60CET 430.0 cm3 (14.54 US oz) (15.17 Imp.oz) FT50GET 670.0 cm

(22.65 US oz) (23.63 Imp.oz) FT60DET 670.0 cm

(22.65 US oz) (23.63 Imp.oz)

ZMU03274

stoftanken.

●

Tag brændstoftanken ud af båden inden rengøringen. Arbejd kun udendørs på områder med god ventilation.

●

Tør omgående alt spildt brændstof op. Saml omhyggeligt brændstoftanken

●

igen. Ukorrekt samling kan medføre utætheder af brændstof, hvilket igen kan føre til brand eller fare for eksplosion.

●

Destruer gammel benzin i henhold til lokale regulativer.

1. Tøm brændstoftanken i en godkendt beholder.

2. Hæld en lille smule egnet opløsningsmiddel i tanken. Monter dækslet og ryst tanken. Aftap opløsningsmidlet helt.

3. Fjern skruerne der holder koblingssamlingen til brændstofslange. Træk samlingen ud af tanken.

6. Når olien begynder at løbe ud af hullet til niveauskruen, sættes niveauskruen i og spændes.

7. Sæt ind og spænd gearolie drænskruen.

KMU29302

Rengøring af brændstoftank

KWM00920

ADVARSEL

Benzin er meget brandbart og dets dampe er brandbare og eksplosive.

●

Hvis du har spørgsmål om korrekt udfø- relse af denne procedure, så ret henvendelse til din Yamaha-forhandler.

●

Undgå tobaksrygning, gnister, brug af åben ild og andre brandfarlige antæn- delseskilder ved rengøring af brænd-

ZMU02066

4. Rengør filteret (placeret på enden af indsugningsrøret) i en passende rengøringsopløsning. Lad filteret tørre.

5. Udskift pakningen med en ny. Monter koblingssamlingen til brændstofslange igen og spænd skruerne fast.

KMU29312

Kontrol og udskiftning af anode(r)

Yamahas påhængsmotorer er beskyttet mod tæring med offeranoder. Undersøg de udvendige anoder periodisk. Fjern tæringerne

Page 62

Vedligeholdelse

fra anodens overflader. Ret henvendelse til en Yamaha-forhandler for udskiftning af udvendige anoder.

KCM00720

VIGTIGT:

Mal ikke anoderne, da det vil gøre dem virkningsløse.

BEMÆRK:

Undersøg jordforbindelser tilsluttet eksterne anoder på udstyrede modeller. Ret henvendelse til en Yamaha-forhandler for besigtigelse og udskiftning af indvendige anoder tilsluttet motoren.

ZMU04721

ZMU03664

ZMU03665

ZMU04722

KMU29320

Eftersyn af batteri (for elektrisk start modeller)

KWM00330

ADVARSEL

Batteriets elektrolytvæske er farlig. Den indeholder svovlsyre og er derfor giftig og ekstremt ætsende. Følg altid disse forholdsregler:

●

Undgå kropskontakt med elektrolytvæsken, da den kan give alvorlige brandskader eller permanente øjenskader.

●

Anvend beskyttelsesbriller ved hånd- tering eller arbejde i nærheden af batterier.

Modgift (UDVORTES):

●

HUD - Skyl med vand.

●

ØJNE - Skyl med rigelige mængder vand i 15 minutter og søg omgående

Page 63

læge.

Modgift (INDVORTES):

Drik store mængder vand eller mælk ef-

●

terfulgt af mælk fra magnesia, piskede æg eller vegetabilsk olie. Søg omgåen-

de lægehjælp. Batterierne udvikler også eksplosive brintgasser. Du bør derfor altid følge disse forholdsregler:

●

Oplad batterierne i et godt ventileret

område.

Hold batterierne borte fra ild, gnister el-

●

ler åben ild (f.eks.: svejseudstyr, tænd-

te cigaretter etc.).

UNDGÅ TOBAKSRYGNING ved oplad-

●

ning eller håndtering af batterier. HOLD BATTERIERNE OG ELEKTROLYTVÆSKE UDEN FOR BØRNS RÆKKEVIDDE.

KCM00360

VIGTIGT:

●

Et dårligt vedligeholdt batteri vil hurtigt

blive forringet.

●

Almindeligt vand fra vandhanen inde-

holder mineraler, der er skadelige for

batteriet, og bør derfor ikke anvendes

til efterfyldning.

1. Kontroller elektrolytniveauet mindst en

gang om måneden. Fyld til fabrikantens anbefalede niveau når det er nødven- digt. Fyld kun efter med destilleret vand (eller demineraliseret vand, der er beregnet til batterier).

Vedligeholdelse

2. Hold altid batteriet i en god opladningsstand. Monteringen af et voltmeter vil hjælpe dig med at overvåge batteriet. Hvis du ikke anvender båden i en måned eller mere, bør batteriet fjernes fra bå- den og opbevares på et koldt, mørkt sted. Genoplad batteriet inden brug.

3. Hvis batteriet skal opbevares længere end en måned, skal du kontrollere den anviste tyngde af væsken mindst en gang om måneden og genoplade batteriet hvis den er lav.

BEMÆRK:

Ret henvendelse til en Yamaha-forhandler ved opladning eller genopladning af batterier.

KMU29331

Tilslutning af batteriet

KWM00570

ADVARSEL

Monter batteriholderen på et tørt, godt ventileret, vibrationsfrit sted i båden. Sæt det fuldt opladte batteri i holderen.

KCM01121

VIGTIGT:

Sørg for at hovedkontakten (på brugba-

●

re modeller) er “” (slukket) inden der arbejdes på batteriet. Vending af batterikablerne vil skade de

●

Page 64

Vedligeholdelse

elektriske dele.

●

Tilslut først den RØDE leder, når du installerer batteriet, og afbryd først den SORTE leder, når du fjerner det. Ellers kan de elektriske dele blive beskadiget. Polerne på batteriet og kablerne skal

●

være rene og korrekt monterede, ellers vil batteriet ikke starte motoren.

Tilslut det RØDE kabel til den POSITIVE (+) terminal først. Tilslut derefter det SORTE kabel til den NEGATIVE (-) terminal.

1. Rødt kabel

2. Sort kabel

3. Batteri

KMU29400

Beklædning af bådens bund

Et rent skrog forbedrer bådens ydelse. Bå- dens bund bør holdes så ren for søvækst som mulig. Om muligt kan bådens bund coates med en bundmaling, godkendt til brug i dit område for at forhindre tilgroning af algevækster. Brug ikke bundmaling, der indeholder kobber eller grafit. Disse malingstyper kan øge tæringen på motoren.

KMU29370

Frakobling af batteriet

Først skal det SORTE kabel kobles fra den NEGATIVE (-) terminal. Derefter skal det RØDE kabel kobles fra den POSITIVE (+) terminal.

KMU29390

Eftersyn af øverste motorskærm

Efterse tilpasningen af øverste motorskærm ved at trykke på den med begge hænder. Hvis den sidder løst, så få den repareret hos din Yamaha-forhandler.

ZMU01943

Page 65

KMU29422

Fejlfinding

Problemer med brændstof, kompression eller tændingssystemerne, kan give en vanskelig start, tab af effekt eller andre problemer. Dette afsnit beskriver grundlæg- gende eftersyn og mulige afhjælpningsmeto- der, og omfatter alle Yamaha påhængsmotorer. Der kan derfor være nogle artikler der ikke gælder for din model. Hvis din påhængsmotor kræver reparation, så tag den til en Yamaha-forhandler. Hvis advarselslampen for motorproblemer blinker, så ret henvendelse til din Yamahaforhandler.

Starter virker ikke.

Q. Er batterikapaciteten svag eller lav? A. Efterse batteriets tilstand. Brug batteri af anbefalet kapacitet.

Fejlgenopretning

Q. Er brændstoffet forurenet eller gammelt? A. Fyld tanken med rent, frisk brændstof.

Q. Er brændstoffilteret tilstoppet? A. Rengør eller udskift filteret.

Q. Er starterproceduren forkert? A. Se side 25.

Q. Har brændstofpumpen fejlfungeret? A. Få det efterset af en Yamaha-forhandler.

Q. Er tændrøret(ene) tilsmudset(ede) eller af en forkert type? A. Efterse tændrøret(ene). Rengør eller udskift til anbefalet type.

Q. Er tændrørshætten(rne) anbragt forkert? A. Efterse og genmonter hætten(rne).

Q. Er batteri forbindelserne løse eller korroderede? A. Spænd batterikablerne og rengør batteripolerne.

Q. Er sikringen for elektrisk startrelæ eller det elektriske kredsløb brændt over? A. Kontroller årsagen til den elektriske overbelastning og reparer. Udskift sikringen med en ny med korrekte amperetal.

Q. Er starterkomponenterne defekte? A. Få det efterset af en Yamaha-forhandler.

Q. Er omskifteren i gear? A. Skift til frigear.

Motoren vil ikke starte (starteren virker).

Q. Er brændstoftanken tom? A. Fyld tanken med rent, frisk brændstof.

Q. Er tændingsledningerne skadede eller tilsluttet dårligt? A. Efterse kablerne for slid eller brud. Spænd alle løse forbindelser. Udskift slidte eller knækkede ledninger.

Q. Er tændingsdelene defekte? A. Få det efterset af en Yamaha-forhandler.

Q. Er taljerebet til kontakten for motorstop ikke monteret? A. Monter taljerebet.

Q. Er motorens indre dele beskadigede? A. Få det efterset af en Yamaha-forhandler.

Motoren kører ujævnt i tomgang eller går i stå.

Q. Er tændrøret(ene) tilgroet(ede) eller af en forkert type?

Page 66

Fejlgenopretning

A. Efterse tændrøret(ene). Rengør eller udskift til anbefalet type.

Q. Er brændstofsystemet blokeret? A. Efterse om brændstofslangen er i klemme eller bøjet eller om der er blokeringer i brændstofsystemet.

Q. Er brændstoffet forurenet eller gammelt? A. Fyld tanken med rent, frisk brændstof.

Q. Er brændstoffilteret tilstoppet? A. Rengør eller udskift filteret.

Q. Har tændingsdelene svigtet? A. Få det efterset af en Yamaha-forhandler.

Q. Er luftskruen på brændstoftanken lukket? A. Åbn luftskruen.

Q. Er chokerhåndtaget trukket ud? A. Tryk det tilbage til udgangspositionen.

Q. Er motorvinklen for høj? A. Sæt den tilbage til normal driftsposition.

Q. Er karburatoren tilstoppet? A. Få det efterset af en Yamaha-forhandler.

Q. Er tilslutningen af kobling til brændstof- slange forkert? A. Tilslut korrekt.

Q. Er advarselssystemet aktiveret? A. Find og ret årsagen til advarsel.

Q. Er gnistafstanden på tændrør forkert? A. Undersøg og juster som angivet.

Q. Er tændingsledningerne skadede eller tilsluttet dårligt? A. Efterse kablerne for slid eller brud. Spænd alle løse forbindelser. Udskift slidte eller knækkede ledninger.

Q. Bruges der ikke den foreskrevne motorolie? A. Efterse og udskift olie som foreskrevet.

Q. Er termostaten defekt eller tilstoppet? A. Få det efterset af en Yamaha-forhandler.

Q. Er karburatortilslutningerne forkerte? A. Få det efterset af en Yamaha-forhandler.

Q. Er brændstofpumpen ødelagt? A. Få det efterset af en Yamaha-forhandler.

Q. Er gasspjældets justering forkert? A. Få det efterset af en Yamaha-forhandler.

Q. Er batterikablet frakoblet? A. Tilslut det sikkert.

Advarselsbrummeren lyder eller indikatoren lyser.

Q. Er kølesystemet tilstoppet? A. Efterse om vandindtaget er begrænset.

Q. Er motoroliestanden lav? A. Fyld olietanken med foreskrevet motorolie.

Q. Er varmeområdet for tændrør forkert? A. Efterse tændrøret og udskift det med et af den anbefalede type.

Q. Bruges der ikke den foreskrevne motorolie? A. Efterse og udskift olie med foreskrevet type.

Page 67

Fejlgenopretning

Q. Er motorolien forurenet eller forringet? A. Udskift olien med frisk, foreskrevet type.

Q. Er oliefilteret tilstoppet? A. Få det efterset af en Yamaha-forhandler.

Q. Har olie føde-/indsprøjtningspumpen svigtet? A. Få det efterset af en Yamaha-forhandler.

Q. Er bådens last fordelt forkert? A. Fordel lasten for at få båden placeret plant.

Q. Er vandpumpen eller termostaten defekt? A. Få det efterset af en Yamaha-forhandler.

Q. Er der overskydende vand i brændstoffil- terbeholderen? A. Aftap filterkoppen.

Motorstrømtab.

Q. Er skruen beskadiget? A. Få skruen repareret eller udskiftet.

Q. Er skruestigningen eller diameteren forkert? A. Monter en korrekt skrue for at sejle på- hængsmotoren med dens anbefalede hastighed (omdr/min.).

Q. Er trimvinklen forkert? A. Juster trimvinklen for at opnå den mest effektive sejlads.

A. Find og ret årsagen til advarsel.

Q. Er bådens bund tilgroet med søvækst? A. Rens bådens bund.

Q. Er tændrøret(ene) tilsmudset(ede) eller af en forkert type? A. Efterse tændrøret(ene). Rengør eller udskift til anbefalet type.

Q. Er der sammenfiltret søgræs eller andre fremmedlegemer på gearindkapslingen? A. Fjern fremmedlegemerne og rengør nederste del.

Q. Er brændstofsystemet blokeret? A. Efterse om brændstofslangen er i klemme eller bøjet eller om der er blokeringer i brændstofsystemet.

Q. Er brændstoffilteret tilstoppet? A. Rengør eller udskift filteret.

Q. Er brændstoffet forurenet eller gammelt? A. Fyld tanken med rent, frisk brændstof.

Q. Er gnistafstanden på tændrør forkert? A. Undersøg og juster som angivet.

Q. Er tændingsledningerne skadede eller tilsluttet dårligt? A. Efterse kablerne for slid eller brud. Spænd alle løse forbindelser. Udskift slidte eller knækkede ledninger.

Q. Er motoren monteret i forkert højde på hækbjælken? A. Få motoren justeret til den rigtige hækbjælke højde.

Q. Er advarselssystemet aktiveret?

Q. Har tændingsdelene svigtet? A. Få det efterset af en Yamaha-forhandler.

Q. Bruges der ikke den foreskrevne motorolie? A. Efterse og udskift olie med foreskrevet ty-

Page 68

Fejlgenopretning

pe.

Q. Er termostaten defekt eller tilstoppet? A. Få det efterset af en Yamaha-forhandler.

Q. Er luftskruen lukket? A. Åbn luftskruen.

Q. Er brændstofpumpen ødelagt? A. Få det efterset af en Yamaha-forhandler.

Q. Er tilslutningen af kobling til brændstof- slange forkert? A. Tilslut korrekt.

Q. Er varmeområdet for tændrør forkert? A. Efterse tændrøret og udskift det med et af den anbefalede type.

Q. Er højtrykspumpens drivrem knækket? A. Få det efterset af en Yamaha-forhandler.

Q. Reagerer motoren ikke ordentligt til gearomskifterens indstilling? A. Få det efterset af en Yamaha-forhandler.

Motoren vibrerer for meget.

Q. Er skruen beskadiget? A. Få skruen repareret eller udskiftet.

Q. Er skrueakslen beskadiget? A. Få det efterset af en Yamaha-forhandler.

Q. Er der sammenfiltret søgræs eller andre fremmedlegemer på skruen? A. Fjern dem og rengør skruen.

Q. Er motorens monteringsbolt løs? A. Spænd bolten.

Q. Er styretappen løs eller beskadiget?

A. Spænd den eller få den efterset af en Yamaha-forhandler.

KMU29432

Foreløbig aktion i nødstilfælde

KMU29440

Slagskade

KWM00870

ADVARSEL

Påhængsmotoren kan blive alvorligt beskadiget ved en kollision under sejlads eller på en trailer. Skaderne kan gøre på- hængsmotoren usikker at anvende.

Hvis en påhængsmotor rammer en genstand i vandet, så følg nedenstående procedure.

1. Stop motoren med det samme.

2. Undersøg kontrolsystemet og alle komponenter for skade. Undersøg også bå- den for skade.

3. Uanset om der er fundet skade eller ej, skal du returnere til nærmeste havn langsomt og forsigtigt.

4. Få en Yamaha-forhandler til at undersøge påhængsmotoren inden du bruger den igen.

KMU30680

Udskiftning af sikring

Hvis en sikring er brændt over, skal sikringsholderen åbnes og den overbrændte sikring tages ud med en sikringstang.Udskift den

Page 69

Fejlgenopretning

med en sikring med det korrekte amperetal.

KWM00630

ADVARSEL

Anvend kun de anviste sikringer. Hvis der anvendes en ukorrekt sikring eller et metalstykke, kan der blive en for stor spæn- ding. Dette kan føre til, at det elektriske system beskadiges og der opstår fare for brand.

BEMÆRK:

Ret henvendelse til din Yamaha-forhandler, hvis den nye sikring med det samme springer igen.

ZMU05099

1. Sikring (20 A × 3, 30 A × 1 )

2. Reservesikring (20 A × 3, 30 A × 1 )

3. Sikringstang

KMU29520

Elektrisk trim og tilt vil ikke køre

Hvis motoren ikke kan vippes op eller ned med den elektriske trim og tilt/ den elektriske

tilt på grund af afladet batteri eller en fejl ved den elektriske trim og tilt enhed/den elektriske tilt, kan motoren vippes manuelt.

1. Løsn den manuelle ventil skrue ved at dreje den mod uret, indtil den stopper.

ZMU03668

1. Skrue til manuel ventil

2. Sæt motoren i den ønskede stilling, og spænd derefter den manuelle ventilskrue ved at dreje den med uret.

KMU29540

Starteren virker ikke

Hvis starteren ikke virker (motoren kan ikke tørnes), kan motoren startes manuelt med rebet til nødstart Men motoren kan ikke startes manuelt, hvis batterispændingen er lav. Hvis batteriet er afladet til 9 volt eller derunder, vil den elektriske brændstofpumpe ikke virke.

KWM01020

ADVARSEL

Anvend denne procedure i nødsitua-

●

tioner og kun til at returnere til nærme- ste havn for reparation. Når rebet til nødstart anvendes til at

●

starte motoren med, så virker start-igear beskyttelsen ikke. Kontroller at fjernstyringshåndtaget er i frigear. Ellers kan båden uventet sætte i gang, hvilket kan føre til uheld. Monter taljerebet till motorstopkontak-

●

Page 70

Fejlgenopretning

ten på en sikker plads på dit tøj, din arm eller ben under arbejdet. Monter ikke taljerebet på tøj som kan ri-

●

ves løst. Anbring ikke rebet, hvor det kan blive viklet ind i noget, der forhindrer det i at fungere.

●

Undgå at tilfældigivs trække i taljerebet under normal betjening. Tab af motorkraft betyder i de fleste tilfælde også tab af det meste af styreevnen. Uden motorkraft vil båden hurtigt nedsætte farten. Dette kan medføre at personer og genstande kan blive kastet fremad i båden. Kontroller at der ikke står nogen bag

●

dig, når du trækker i startrebet. Man kan ramme nogen bagved og skade dem. Et fritliggende svinghjul er meget far-

●

ligt. Hold løs beklædning og andre ting borte ved start af motoren. Anvend kun rebet til nødstart som anført. Rør ikke ved svinghjulet eller andre bevægelige dele, når motoren kører. Monter ikke startmekanismen eller øverste motorskærm, medens motoren er i gang.

●

Rør ikke ved tændspole, tændrørsledning, tændrørshætte eller andre elektriske dele ved start eller betjening af motoren. Det kan give elektrisk stød.

KMU29581

Nødstart af motor

1. Fjern øverste motorskærm.

2. Fjern dækslet til svinghjulet.

ZMU03670

3. Forbered motoren for start. For yderligere information, se side 25. Forvis dig om, at motoren er i frigear og at taljerebets låseplade til stopknap er fastgjort til stopknappen.

4. Tænd for hovedkontakten.

ON STARTOFF

ZMU01906

5. Sæt den knyttede ende af nødstarterrebet ind i kærven i svinghjulet og vikl rebet flere omgange rundt om svinghjulet med uret.

Page 71

ZMU03671

6. Træk hurtigt ligeud for at tørne motoren. Gentag hvis nødvendigt.

KWM00620

ADVARSEL

Monter ikke øverste motorskærm, når motoren kører.

KMU29760

Behandling af neddykket

motor

Hvis en påhængsmotor har været under vandet, bør man omgående tage den til en Yamaha-forhandler. Ellers vil der starte korrosion næsten omgående. Hvis du ikke kan tage påhængsmotoren til en Yamaha-forhandler, så følg nedenstående procedure for at minimere skaderne på motoren.

KMU29790

Procedure

1. Vask grundigt mudder, salt, tang osv. væk med ferskvand.

2. Fjern tændrørene og vend tæn- drørshullerne nedad for at eventuelt vand, mudder eller urenheder kan løbe ud.

3. Aftap brændstoffet fra dampudskilleren, brændstoffiltret og brændstofrøret.

4. Tilfør olieforstøver eller motorolie gennem indsugningsmanifolden og tæn- drørshullerne mens der tørnes med rebet til nødstart.

Fejlgenopretning

5. Bring påhængsmotoren til en Yamahaforhandler så hurtigt som muligt.

KCM00400

VIGTIGT:

Forsøg ikke på at køre med påhængsmotoren før den er fuldkommen efterset.

Page 72

YAMAHA MOTOR CO., LTD.

Trykt i Japan Maj 2004–0.7 × 1

Trykt på genbrugspapier

Yamaha F50F, FT50G, F60C, FT60D User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Generel information

Grundlæggende komponenter

Betjening

Vedligeholdelse

Fejlgenopretning
