F2.5A

Table of contents

Yamaha F2.5A User Manual

Download

Page 1

EIERHÅNDBOK

Les denne håndboken nøye før du tar i bruk uten-

bordsmotoren.

F2.5A

69M-F8199-87-N0

Page 2

Les denne håndboken nøye før du tar i bruk utenbordsmotoren. Oppbevar håndboken i en vanntett pose om bord ved bruk av båten. Denne håndboken skal følge med utenbordsmotoren hvis den selges.

Page 3

Viktig informasjon om håndboken

NMU25105

Til eieren

Takk for at du valgte en Yamaha utenbordsmotor. Denne eierhåndboken inneholder de nødvendige opplysninger for riktig bruk, behandling og vedlikehold av motoren. En inngående forståelse av de enkle anvisningene vil bidra til å gi deg mest mulig glede og nytte av din nye Yamaha. Ta kontakt med nærmeste Yamaha-forhandler hvis du har spørsmål vedrørende bruken og vedlikeholdet av utenbordsmotoren. I denne håndboken er spesielt viktige opplysninger markert på følgende måter:

: Dette er sikkerhetssymbolet. Det brukes for å varsle om fare for personskader. Følg alle sikkerhetsanvisninger som står etter dette symbolet for å unngå personskade eller tap av menneskeliv.

NWM00781

FARE varsler om en farlig situasjon som kan føre til tap av menneskeliv eller alvorlig personskade hvis den ikke unngås.

NCM00701

ADVARSEL tilkjennegir at du må ta spesielle forholdsregler for å unngå skader på utenbordsmotoren eller annen eiendom.

MERK:

En merknad i form av MERK gir viktige opplysninger for å gjøre fremgangsmåtene mer oversiktlige og enklere å forstå.

Yamaha søker hele tiden å videreutvikle og forbedre produktene. Selv om denne håndboken inneholder de siste produktopplysninger idet den trykkes, kan det forekomme min-

dre avvik fra beskrivelsen i håndboken og selve motoren. Kontakt nærmeste Yamahaforhandler ved eventuelle spørsmål vedrørende denne håndboken. For å sikre produktet lang levetid anbefaler Yamaha å bruke produktet samt utføre de angitte jevnlige kontrollene og vedlikeholdsarbeidene i henhold til anvisningene i eierhåndboken. Skade som skyldes at anvisningene ikke er fulgt, dekkes ikke av garantien. Enkelte land har lover eller forskrifter som begrenser brukernes mulighet til å ta med seg produktet ut av landet hvor det ble kjøpt, og det kan være umulig å få registrert produktet i bestemmelseslandet. Dessuten kan det hende at garantien ikke gjelder i visse regioner. Henvend deg til forhandleren der produktet ble kjøpt for å få ytterligere informasjon hvis du har tenkt å ta med deg produktet til et annet land. Hvis produktet ble kjøpt brukt, ta kontakt med nærmeste forhandler for å bli registrert som kunde og for å få rett til de angitte tjenestene.

MERK:

F2.5AMH og standard tilbehør er brukt som grunnmodeller for forklaringer og illustrasjoner i denne håndboken. Det kan derfor forekomme elementer som ikke gjelder for alle modeller.

NMU25141

F2.5A

EIERHÅNDBOK

Første Utgave, mars 2009

Med enerett.

Ettertrykk og uautorisert bruk

uten skriftlig tillatelse fra

Yamaha Motor Co., Ltd.

er strengt forbudt.

Trykt i Frankrike

Page 4

Innholdsfortegnelse

Sikkerhetsinformasjon .................... 1

Utenbordsmotorer og

sikkerhet ...................................... 1

Propell ................................................ 1

Roterende deler ................................. 1

Varme deler ....................................... 1

Elektrisk støt ...................................... 1

Motorstoppledning ............................. 1

Bensin ................................................ 1

Eksponering for og søl av bensin ....... 1

Karbonmonoksid ................................ 2

Modifikasjoner .................................... 2

Sikker bruk av båt ........................... 2

Alkohol og medisiner .......................... 2

Personlig flyteutstyr ............................ 2

Folk i vannet ....................................... 2

Passasjerer ........................................ 2

Overbelastning ................................... 2

Unngå sammenstøt ............................ 2

Været ................................................. 3

Opplæring av passasjerer .................. 3

Publikasjoner om båtsikkerhet ........... 3

Lover og forskrifter ............................. 3

Generell informasjon ....................... 4

Plass for

identifikasjonsnummer ................. 4

Utenbordsmotorens

serienummer ................................... 4

EF-samsvarserklæring ................... 4

CE-merking ..................................... 4

Les håndbøker og informasjon på

merker ......................................... 5

Fare-merker ....................................... 5

Spesifikasjoner og krav .................. 8

Spesifikasjoner ............................... 8

Krav til montering ............................ 9

Båtens motorkapasitet ....................... 9

Montering av motor ............................ 9

Valg av propell ................................ 9

Krav til motorolje ........................... 10

Krav til drivstoff ............................. 10

Bensin .............................................. 10

Grumset eller surt vann ................ 10

Bunnstoff ...................................... 11

Krav til kassering av motor ........... 11

Nødutstyr ...................................... 11

Informasjon om

utslippskontroll ........................... 11

SAV-modeller ................................... 11

Komponenter ................................. 13

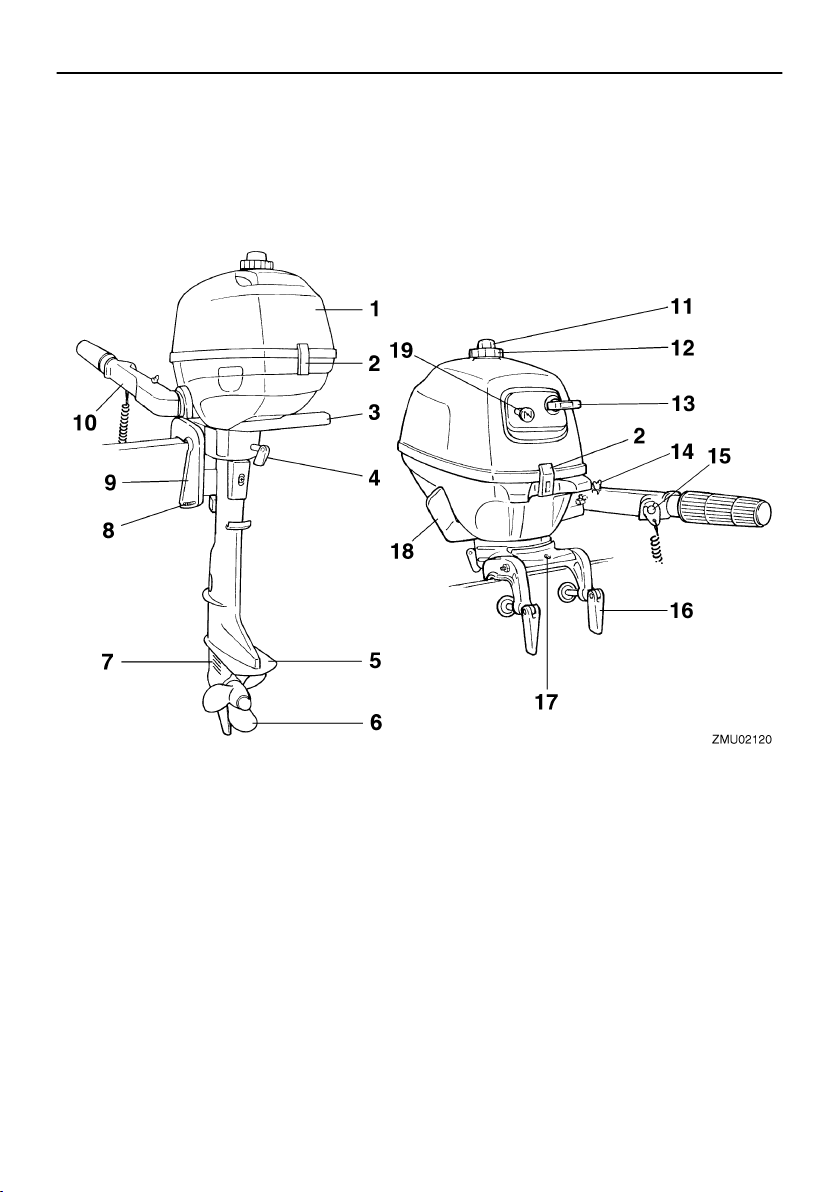

Komponentdiagram ...................... 13

Drivstofftank ..................................... 13

Drivstofftanklokk ............................... 14

Lufteskrue ........................................ 14

Drivstoffkran ..................................... 14

Styrekult ........................................... 14

Girspak ............................................. 15

Gasshåndtak .................................... 15

Gassindikator ................................... 15

Friksjonsskrue på gasshåndtak ....... 15

Motorstoppledning og klips .............. 16

Stoppknapp ...................................... 16

Chokeknapp for uttrekkstype ........... 16

Håndstarthåndtak ............................. 16

Styrefriksjonsjusteringsanordning .... 17

Trimstag (tiltpinne) ........................... 17

Tilstøtte for modell med manuell

oppvipping .................................... 17

Motordeksellås

(opptrekkingstype) ........................ 17

Bærehåndtak ................................... 18

Montering ....................................... 19

Montering ...................................... 19

Montering av utenbordsmotoren ...... 19

Montering av utenbordsmotoren med

klemmefester ................................ 20

Bruk ................................................. 22

Første gangs bruk ........................ 22

Fylle på motorolje ............................. 22

Innkjøring av motoren ...................... 22

Gjøre seg kjent med båten ............... 22

Kontroller før start av motoren ...... 22

Drivstoffnivå ..................................... 23

Ta av motordekselet ........................ 23

Drivstoffsystem ................................ 23

Betjeningsanordninger ..................... 23

Motorstoppledning ........................... 23

Motorolje .......................................... 24

Motor ................................................ 24

Page 5

Innholdsfortegnelse

Sett på motordekselet ...................... 24

Fylling av bensin på innebygd

tank ............................................ 25

Bruk av motoren ........................... 25

Tilføre drivstoff ................................. 25

Start av motoren .............................. 26

Kontroller etter start av

motoren ..................................... 27

Kjølevann ......................................... 27

Oppvarming av motoren ............... 28

Oppvarming (modeller med

håndstart) ..................................... 28

Kontroller etter oppvarming av

motor ......................................... 28

Girskifting ......................................... 28

Stoppbrytere .................................... 28

Girskifting ...................................... 28

Stopp av motoren ......................... 29

Fremgangsmåte ............................... 30

Trimming av

utenbordsmotoren ..................... 30

Justering av trimvinkelen på modeller

med manuell oppvipping ............... 31

Justering av båtens trimming ........... 31

Opp- og nedvipping ...................... 32

Oppvipping (modeller med manuell

oppvipping) ................................... 33

Nedvipping (modeller med manuell

oppvipping) ................................... 34

Kjøring under andre forhold .......... 34

Vedlikehold ..................................... 35

Transport og lagring av

utenbordsmotoren ..................... 35

Modeller som monteres med

klemmeskrue ................................ 35

Lagring av utenbordsmotoren .......... 36

Fremgangsmåte ............................... 36

Smøring ........................................... 37

Rengjøring av

utenbordsmotoren ........................ 38

Kontroll av motorens lakkerte

flater .............................................. 38

Periodisk vedlikehold .................... 38

Reservedeler .................................... 38

Krevende driftsforhold ...................... 38

Vedlikeholdskart 1 ............................ 39

Vedlikeholdskart 2 ............................ 40

Smøring med smørefett ................... 41

Rengjøring og justering av

tennplugg ...................................... 42

Kontroll av tomgangshastighet ......... 42

Skifting av motorolje ......................... 43

Kontroll av ledningsnett og

kontakter ....................................... 44

Kontroll av propell ............................ 44

Demontering av propell .................... 45

Montering av propell ........................ 45

Skifting av girolje .............................. 46

Kontroll og utskifting av anode(r) ..... 47

Utbedring av feil ............................. 48

Feilsøking ..................................... 48

Midlertidige nødtiltak ..................... 51

Skade ved sammenstøt ................... 51

Starteren fungerer ikke .................... 52

Nødstart av motoren ........................ 52

Behandling av motor som har stått

under vann ................................. 54

Page 6

Sikkerhetsinformasjon

NMU33622

Utenbordsmotorer og sikker-

het

Overhold disse forsiktighetsreglene til enhver tid.

NMU36501

Propell

Folk kan bli skadet eller drept hvis de kommer i kontakt med propellen. Propellen kan bevege seg selv om motoren står i fri, og man kan skjære seg på skarpe kanter på propellen selv når den står i ro.

●

Stopp motoren hvis en person befinner seg i vannet nær deg.

●

Sørg for at ingen kommer i nærheten av propellen, selv når motoren er av.

NMU33630

Roterende deler

Hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. kan vikle seg inn i motorens innvendige roterende deler og føre til alvorlig personskade eller død. La motordekselet være på når det er mulig. Ta ikke av eller sett på motordekselet når motoren går. Når motordekselet er tatt av, må motoren bare brukes i henhold til de spesifikke anvisningene i håndboken. Hold hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. unna ubeskyttede roterende deler.

NMU33640

Varme deler

Under og etter bruk er motordelene så varme at de kan forårsake forbrenninger. Ikke ta på deler under motordekselet før motoren har blitt kald.

NMU33650

Elektrisk støt

Ikke ta på elektriske deler ved start eller bruk av motoren. De kan forårsake elektrisk støt eller dødsfall som følge av strømskader.

NMU33671

Motorstoppledning

Fest motorstoppledningen slik at motoren stopper hvis båtføreren skulle falle over bord eller komme bort fra styreplassen. Dette forhindrer at båten forsvinner med motoren i gang og etterlater folk havarert, eller kjører over personer eller gjenstander. Fest alltid motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fjern den ikke for å forlate styreplassen mens båten er i bevegelse. Fest ikke ledningen til tekstiler som kan bli revet av. Legg heller ikke ledningen slik at den kan henge seg opp og dermed ikke lenger vil fungere etter hensikten. Legg ikke ledningen slik at den utilsiktet kan bli trukket ut. Hvis ledningen trekkes ut under kjøring, stoppes motoren og du mister mesteparten av styringen. Båten kan redusere farten raskt, slik at personer og gjenstander kastes forover.

NMU33810

Bensin

Bensin og dampen den avgir er svært brennbar og eksplosiv. Fyll alltid bensin slik

som beskrevet på side 25 for å redusere brann- og eksplosjonsfaren.

NMU33820

Eksponering for og søl av bensin

Unngå bensinsøl. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser filler på en forsvarlig måte. Hvis du søler bensin på huden, må du straks vaske den av med såpe og vann. Skift klær hvis du søler bensin på dem. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Du må aldri suge opp bensin med munnen.

Page 7

Sikkerhetsinformasjon

NMU33900

Karbonmonoksid

Dette produktet avgir eksosgasser som inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innåndes. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

NMU33780

Modifikasjoner

Forsøk ikke å modifisere utenbordsmotoren. Modifikasjoner på utenbordsmotoren kan svekke sikkerheten og påliteligheten, slik at motoren blir utrygg eller ulovlig å bruke.

NMU33740

Sikker bruk av båt

Denne delen inneholder noen av de mange sikkerhetsreglene som du bør følge ved bruk av båt.

NMU33710

Alkohol og medisiner

Bruk aldri båten hvis du har drukket alkohol eller tatt medisiner. Bruk av alkohol og medikamenter er en av de vanligst faktorene som forårsaker båtulykker med dødelig utgang.

NMU33720

Personlig flyteutstyr

Det skal være godkjent personlig flyteutstyr til alle om bord. Yamaha anbefaler å bruke personlig flyteutstyr når du er ute i båt. Barn, og personer som ikke kan svømme, skal bruke redningsvest.

NMU33731

Folk i vannet

Vær hele tiden oppmerksom på personer i vannet, f.eks. badende, folk som står på vannski eller dykkere, når motoren går. Hvis noen oppholder seg i vannet nær båten, setter du motoren i fri og stopper den. Hold deg klar av badeplasser. Badende kan være vanskelig å oppdage.

Propellen kan fortsette å bevege seg selv når motoren står i fri. Stopp motoren hvis en person befinner seg i vannet nær deg.

NMU33751

Passasjerer

Se båtprodusentens instrukser med hensyn til passasjerplasser i båten og påse at alle passasjerer er riktig plassert før du akselererer og ved kjøring over tomgangshastighet. Hvis noe står eller sitter på uegnede steder, kan det føre til at de enten kastes over bord eller over ende i båten på grunn av bølger, kjølvannsbølger eller brå endringer i fart eller retning. Selv når personer befinner seg på riktig sted, skal du varsle passasjerene hvis du må gjøre en uvanlig manøver. Unngå alltid å hoppe over bølger eller kjølvannsbølger.

NMU33760

Overbelastning

Overbelast ikke båten. Se båtens sertifiseringsplate eller kontakt båtprodusenten for å finne største tillatte vekt og antall passasjerer. Sørg for at vekten fordeles riktig i henhold til produsentens anvisninger. Overbelastning eller feil vektfordeling kan gå ut over båtens manøvreringsevne og føre til at den kolliderer, kantrer eller fylles med vann.

NMU33772

Unngå sammenstøt

Hold hele tiden utkikk etter personer, gjenstander og andre båter. Vær oppmerksom på forhold som begrenser sikten eller hindrer deg i å se andre.

Page 8

Sikkerhetsinformasjon

ZMU06025

Kjør defensivt med forsvarlig fart og hold sikker avstand til personer, gjenstander og andre båter.

●

Legg deg ikke rett bak andre båter eller personer som står på vannski.

●

Unngå brå svinger eller andre manøvrer som gjør det vanskelig for andre å unngå deg eller oppfatte hvor du har tenkt deg.

●

Unngå områder med gjenstander under vannoverflaten eller grunt vann.

●

Kjenn dine egne begrensninger og unngå aggressive manøvrer for å minske faren for at du mister kontrollen, noen kastes over bord eller sammenstøt.

●

Handle tidlig for å unngå sammenstøt. Husk, båter har ikke bremser, og når du stopper motoren eller minsker gasspådraget kan det bli vanskeligere å styre. Hvis du er usikker på om du kan stoppe i tide før du treffer en hindring, må du gi gass og svinge i en annen retning.

NMU33790

Været

Hold deg orientert om været. Sjekk værvarslene før du legger ut på båttur. Gå ikke ut med båten under farlige værforhold.

NMU33880

Opplæring av passasjerer

Sørg for at minst én medpassasjer får opplæring i bruk av båten i tilfelle det skulle oppstå en nødssituasjon.

NMU33890

Publikasjoner om båtsikkerhet

Hold deg orientert om sikkerhet i tilknytning til bruk av båt. Ytterligere publikasjoner og informasjon kan innhentes fra en rekke båtorganisasjoner.

NMU33600

Lover og forskrifter

Sett deg inn i lovene og forskriftene som gjelder for båttrafikk på det aktuelle stedet og følg dem. Det foreligger flere regelverk i tråd med geografisks beliggenhet, men alle har sitt utspring i de internasjonale sjøveisreglene.

Page 9

Generell informasjon

NMU25171

Plass for identifikasjonsnum-

mer

NMU25183

Utenbordsmotorens serienummer

Utenbordsmotorens serienummer er preget inn i merket som er festet på babord side av klemmefestet. Noter utenbordsmotorens serienummer i de tilhørende feltene. Dette vil gjøre det enklere å bestille reservedeler fra Yamaha-forhandleren og kan brukes som referanse i tilfelle utenbordsmotoren blir stjålet.

1. Plassering av utenbordsmotorens serienummer

EF-samsvarserklæringen inneholder følgende informasjon;

●

Motorprodusentens navn

●

Modellbetegnelse

●

Modellens produktkode (Kode for godkjent modell)

●

Kode for direktiver som produktet samsvarer med

NMU25203

CE-merking

Utenbordsmotorer med denne “CE”-merkingen samsvarer med direktivene 98/37/EF, 94/25/EF - 2003/44/EF og 2004/108/EF.

1. Plassering av CE-merke

NMU37290

EF-samsvarserklæring

Denne utenbordsmotoren samsvarer med visse deler av Europaparlamentets maskindirektiv. EF-samsvarserklæring er vedlagt alle utenbordsmotorer som samsvarer med direktivet.

ZMU06304

Page 10

Generell informasjon

NMU33520

Les håndbøker og informasjon på merker

Før du tar i bruk eller utfører arbeider på motoren:

●

Les denne håndboken.

●

Les håndbøkene som følger med båten.

●

Les informasjonen på alle merker på utenbordsmotoren og båten.

Hvis du har behov for ytterligere informasjon, kan du kontakte nærmeste Yamaha-forhandler.

NMU33831

Fare-merker

Hvis disse merkene er skadet eller mangler, kan du få nye ved å henvende deg til nærmeste Yamaha-forhandler.

F2.5A

Page 11

Generell informasjon

ZMU05811

NMU33922

Merkenes innhold

Fare-merkene ovenfor har følgende betydning.

NWM01701

Bensin er svært brennbar og eksplosiv. Stopp motoren før du fyller bensin. Trekk til tanklokket og lufteskruen når motoren ikke skal brukes.

NWM01681

NWM01711

●

Les eierhåndbok og merker.

●

Bruk godkjent personlig flyteutstyr.

●

Kontroller at girspaken står i fri før du starter motoren.

●

Hold hender, hår og klær unna roterende deler når motoren går.

●

Du må ikke røre eller fjerne elektriske deler ved start eller bruk av motoren.

Page 12

Generell informasjon

NMU35132

Symboler

Symbolene nedenfor betyr følgende.

Advarsel/Fare

ZMU05696

Les eierhåndboken

ZMU05664

Elektrisk fare

ZMU05666

Fare som følge av kontinuerlig rotasjon

ZMU05665

Page 13

Spesifikasjoner og krav

NMU34520

Spesifikasjoner

MERK:

“(AL)” som er angitt i spesifikasjonsdataene nedenfor representerer tallverdien for aluminiumspropellen som er montert. Likeledes representerer “(SUS)” verdien for propellen i rustfritt stål som er montert og “(PL)” plastpropellen som er montert.

MERK:

“*” betyr at man velger olje ved å se avsnittet med motoroljekartet. Se side 10 for nærmere opplysninger.

NMU2821E

Mål:

Total lengde:

623 mm (24.5 in)

Total bredde:

345 mm (13.6 in)

Total høyde S:

1021 mm (40.2 in)

Total høyde L:

1148 mm (45.2 in)

Akterspeilhøyde S:

432 mm (17.0 in)

Akterspeilhøyde L:

559 mm (22.0 in)

Vekt (AL) S:

17.0 kg (37 lb)

Vekt (AL) L:

17.0 kg (37 lb)

Ytelse:

Driftsområde ved full gass:

5250–5750 o/min

Maksimal effekt:

1.8 kWved5500 o/min (2.5 hkved5500 o/min)

Tomgangshastighet (i fri):

1900 ±100 o/min

Motor:

Type:

4-takts S

Slagvolum:

72.0 cm³

Boring × slaglengde:

54.0 × 31.5 mm (2.13 × 1.24 in)

Tenningssystem:

TCI

Tennplugg (NGK):

BR6HS

Tennpluggavstand:

0.6–0.7 mm (0.024–0.028 in)

Kontrollorganer:

Styrekult

Startsystem:

Håndstart

Chokesystem:

Chokespjeld

Ventilklaring (kald motor) INNS.:

0.08–0.12 mm (0.0032–0.0047 in)

Ventilklaring (kald motor) EKS.:

0.08–0.12 mm (0.0032–0.0047 in)

Drivenhet:

Girposisjoner:

Forover-Fri

Girutveksling:

2.08(27/13)

Trim- og tiltsystem:

Manuell oppvipping

Propellmerke:

Drivstoff og olje:

Anbefalt drivstoff:

Bruk blyfri lavoktanbensin

Minste oktantall (R.O.N.):

Drivstofftankkapasitet (innebygd type):

0.9 L (0.24 US gal, 0.20 Imp.gal)

Anbefalt motorolje:

Olje for firetaktsmotor

Page 14

Spesifikasjoner og krav

Anbefalt motoroljegruppe 1*:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Anbefalt motoroljegruppe 2*:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Smøring:

Plaskesmøring Total motoroljemengde (bunnpannekapasitet): Uten skifte av oljefilter:

0.4 L (0.42 US qt, 0.35 Imp.qt)

Anbefalt girolje:

Hypoid girolje (SAE 90) Giroljemengde:

0.075 L (0.079 US qt, 0.066 Imp.qt)

Tiltrekkingsmoment:

Tennplugg:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Dreneringsskrue for motorolje:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Støy- og vibrasjonsnivå:

Lydtrykksnivå for båtfører (ICOMIA 39/94 og 40/94):

80.9 dB(A)

Vibrasjon på styrekult (ICOMIA 38/94):

3.8 m/s²

NMU33554

Krav til montering

NMU33563

Båtens motorkapasitet

NWM01560

Montering av en for stor motor på båten vil kunne føre til stor ustabilitet.

Før utenbordsmotoren(e) monteres, må du forsikre deg om at motoren(e)s samlede antall hestekrefter ikke overskrider båtens motorkapasitet. Se båtens sertifiseringsplate eller kontakt produsenten.

NMU33571

Montering av motor

NWM01570

●

Feilaktig montering av utenbordsmotoren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann.

●

Ettersom motoren er svært tung, kreves det spesielt utstyr og opplæring for å kunne montere den forsvarlig.

Nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer bør montere motoren for deg ved hjelp av riktig utstyr og fullstendige monteringsanvisninger. Se side 19 for nærmere opplysninger.

NMU34192

Valg av propell

Nest etter det å velge utenbordsmotor, er valg av riktig propell en av de viktigste beslutningene en båteier kan ta. Propelltype,

-størrelse og -utforming har direkte innvirkning på akselerasjon, toppfart, drivstofføkonomi og sågar motorens levetid. Yamaha konstruerer og produserer propeller for alle Yamaha-utenbordsmotorer og for alle bruksområder. Utenbordsmotoren leveres med en Yamahapropell som er valgt med tanke på god ytelse under varierende forhold. Det finnes imidlertid enkelte bruksområder der en annen propell vil være mer formålstjenlig. Yamaha-forhandleren kan hjelpe deg med å velge riktig propell i forhold til dine båtbehov. Velg en propell som gir motoren mulighet til å nå midten eller den øvre halvdelen av driftsområdet ved full gass og med maksimal båtlast. Generelt velger man en propell med større stigning til mindre belastning og en propell med mindre stigning til større belast-

Page 15

ning. Hvis du kjører med last som varierer mye, velger du en propell som lar motoren gå i riktig område ved maksimal last. Men husk at du eventuelt må redusere gasspådraget for å holde deg innenfor det anbefalte motorturtallsområdet når du kjører med lettere last. Du finner rettledning om hvordan du demonterer og monterer propellen på side 44.

123

ZMU04604

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

NMU35095

Krav til motorolje

Anbefalt motorolje:

4-takts motorolje med en kombinasjon

av følgende SAE- og API-klassifisering Motoroljetype SAE:

10W-30 eller 10W-40 Motoroljekvalitet API:

SE, SF, SG, SH, SJ, SL Motoroljemengde:

0.4 L (0.42 US qt, 0.35 Imp.qt)

Hvis de anbefalte motoroljekvalitetene ikke er tilgjengelige, kan du velge en alternativ olje fra kartet nedenfor i samsvar med gjennomsnittstemperaturen i området.

Spesifikasjoner og krav

NMU36360

NMU36802

Bensin

Bruk bensin av god kvalitet som oppfyller kravet til minste oktantall. Ved banking kan du bruke bensin av et annet merke eller høyoktan blyfri bensin.

Anbefalt bensin:

NCM01981

●

Bruk ikke blyholdig bensin. Blyholdig bensin kan påføre motoren alvorlig skade.

●

Sørg for at vann og urenheter ikke kommer inn i drivstofftanken. Forurenset drivstoff kan føre til dårlig ytelse eller motorskade. Bruk bare fersk bensin som har vært lagret i rene beholdere.

NMU36880

Hvis utenbordsmotoren skal brukes i grumset eller surt vann, anbefaler Yamaha på det

Krav til drivstoff

Vanlig blyfri bensin med et minste oktantall på 90 (Research Octane Number - R.O.N.).

Grumset eller surt vann

Page 16

Spesifikasjoner og krav

sterkeste å få forhandleren til å montere et forkrommet vannpumpesett (tilleggsutstyr). Avhengig av modellen er det imidlertid ikke sikkert at det er nødvendig.

NMU36330

Bunnstoff

Et rent skrog gir båten bedre ytelse. Skroget bør holdes mest mulig fritt for groing under vannlinjen. Om nødvendig kan du behandle det med et godkjent bunnstoff for å hindre groing. Du må ikke bruke bunnstoff som inneholder kobber eller grafitt. Denne typen bunnstoff kan fremskynde korrosjon på motoren.

NMU36341

Krav til kassering av motor

Du må aldri kaste (sette fra deg) motoren på ureglementert måte. Yamaha anbefaler at du rådfører deg med forhandleren om hvordan motoren kan kasseres.

NMU36351

Nødutstyr

Sørg for å ha følgende hjelpemidler om bord i tilfelle du skulle på motorproblemer.

●

Verktøysett med diverse skrutrekkere, tenger, skrunøkler (også metriske dimensjoner) og elektroteip.

●

Vanntett lommelykt med ekstra batterier.

●

En ekstra motorstoppledning med klips.

●

Reservedeler, f.eks. et ekstra sett med tennplugger.

Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger.

NMU25221

Informasjon om utslippskon-

troll

NMU25351

SAV-modeller

Motorer med merket nedenfor samsvarer med det sveitsiske regelverket for eksosutslipp som gjelder for sveitsiske innsjøer (SAV).

Godkjenningsmerke for utslippskontrollsertifikat

1. Plassering av godkjenningsmerke

YAMAHA MOTOR CO.,LTD.

Motorfamilie

AbgastypenprufNummer

ZMU04492

Page 17

Merke for drivstoffkrav

1. Plassering av merke for drivstoffkrav

Spesifikasjoner og krav

ZMU04494

Page 18

Komponenter

NMU2579M

Komponentdiagram

MERK:

* Vil kanskje ikke være nøyaktig som vist. Vil heller ikke nødvendigvis være del av standardutstyret på alle modeller.

F2.5A

1. Motordeksel

2. Motordeksellås(er)

3. Bærehåndtak

4. Styrefriksjonsjusteringsanordning

5. Antikavitasjonsplate

6. Propell*

7. Kjølevannsinntak

8. Trimstag

9. Klemmefeste

10.Styrekult

11.Lufteskrue

12.Drivstofftanklokk

13.Håndstarthåndtak

14.Friksjonsskrue på gasshåndtak

15.Stoppknapp/Stoppbryter for motor

16.Klemmeskrue

17.Festeøre

18.Girspak

19.Chokeknapp

NMU25821

Drivstofftank

Hvis en drivstofftank inngår i modellen din, har den følgende deler og funksjoner:

Page 19

1. Drivstofftanklokk

2. Lufteskrue

NMU25850

Drivstofftanklokk

Dette lokket lukker drivstofftanken. Etter at lokket er tatt av, kan tanken fylles med drivstoff. Du tar av lokket ved å skru det mot urviserne.

NMU25860

Lufteskrue

Denne skruen sitter på drivstofftanklokket. Du løser skruen ved å dreie den mot urviserne.

NMU25872

Drivstoffkran

Med drivstoffkranen åpner og stenger du tilførselen av drivstoff fra drivstofftanken til motoren.

Komponenter

NMU25881

Lukket

Når du vil stanse drivstofftilførselen til motoren, dreier du hendelen eller knappen til lukket stilling. Drei alltid hendelen eller knappen til lukket stilling når motoren ikke går.

1. Lukket stilling

NMU25891

Åpen

Drivstoff strømmer til forgasseren når hendelen/knappen står i denne stillingen. Hendelen/knappen står i denne stillingen ved vanlig bruk.

1. Drivstoffkran

1. Åpen stilling

NMU25911

Styrekult

Når du vil endre retning, fører du styrekulten til venstre eller høyre etter behov.

Page 20

Komponenter

NMU25930

Girspak

Når du fører girspaken mot deg, koples forovergiret inn slik at båten går forover.

1. Forover “ ”

2. Fri “

NMU25941

Gasshåndtak

Gasshåndtaket befinner seg på styrekulten. Vri gasshåndtaket mot urviserne for å øke farten og med urviserne for å senke farten.

”

NMU25961

Gassindikator

Drivstofforbrukskurven på gassindikatoren viser den forholdsvise mengden drivstoff som brukes ved hver enkelt gasspjeldstilling. Velg den innstillingen som gir best ytelse og drivstofføkonomi i forhold til bruken.

1. Gassindikator

NMU25976

Friksjonsskrue på gasshåndtak

En friksjonsanordning gir justerbar motstand ved betjening av gasshåndtaket eller fjernkontrollspaken. Den kan justeres etter behov. Drei friksjonsskruen med urviserne for å øke motstanden. Drei friksjonsskruen mot urviserne for å minske motstanden. FARE!

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å bevege fjernkontrollspaken eller gasshåndtaket. Dermed kan det inntreffe en ulykke.

[NWM00032]

Page 21

Komponenter

Hvis du vil føre båten med konstant fart, trekker du til friksjonsskruen for å opprettholde den aktuelle gassinnstillingen.

NMU25994

Motorstoppledning og klips

Klipset må være festet til stoppbryteren for motoren for at den skal kunne gå. Ledningen skal festes til et sikkert sted på båtførerens klær, armer eller ben. Hvis båtføreren ved et uhell skulle falle over bord eller komme bort fra styreplassen, trekker ledningen ut klipset slik at motorens tenningskrets brytes. Dermed kan ikke båten forsvinne med motoren i gang. FARE! Fest motorstoppledningen til

et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten. Trekk ikke i ledningen ved vanlig bruk av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

[NWM00122]

NMU26001

Stoppknapp

Trykk på denne knappen for å bryte tenningskretsen og stoppe motoren.

NMU26011

Chokeknapp for uttrekkstype

Trekk ut denne knappen for å tilføre motoren den fete bensinblandingen som kreves ved start.

1. Klips

2. Ledning

3. Stoppbryter for motor

NMU26070

Håndstarthåndtak

Trekk forsiktig i håndtaket til du kjenner motstand når du skal starte motoren. Trekk deretter håndtaket raskt rett ut slik at motoren dreier rundt og starter.

Page 22

Komponenter

NMU26122

Styrefriksjonsjusteringsanordning

En friksjonsanordning sørger for motstand i styremekanismen. Den kan justeres etter behov. Det er plassert en justeringsskrue eller

-bolt på svingfestet.

Drei skruen med urviserne for å øke motstanden. Drei skruen mot urviserne for å minske motstanden.

NWM00040

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å styre båten. Dermed kan det inntreffe en ulykke.

NMU26261

Trimstag (tiltpinne)

Trimstagets posisjon bestemmer utenbordsmotorens minste trimvinkel i forhold til akterspeilet.

NMU30201

Tilstøtte for modell med manuell oppvipping

Lås tiltstøtten til klemmefestet for å holde utenbordsmotoren i oppvippet stilling.

NCM00660

Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NMU26383

Motordeksellås (opptrekkingstype)

Trekk motordeksellåsen(e) opp og løft av dekselet når du vil ta av motordekselet. Når du skal sette på igjen dekselet, må du kontrollere at det passer korrekt i gummitetningen. Fest deretter dekselet igjen ved å føre motordeksellåsen(e) nedover.

Page 23

1. Motordeksellås(er)

NMU26450

Bærehåndtak

Det er et bærehåndtak bak på utenbordsmotoren. Ved hjelp av det kan du lett bære utenbordsmotoren med én hånd.

Komponenter

Page 24

Montering

NMU26902

Montering

Opplysningene i dette avsnittet er en generell orientering. Det er ikke mulig å gi fullstendige anvisninger for alle mulige kombinasjoner av båt og motor. Riktig montering avhenger til dels av erfaring og den aktuelle båt/motorkombinasjonen.

NWM01590

●

Montering av en for stor motor på båten kan føre til stor ustabilitet. Monter aldri en utenbordsmotor med større effekt enn den høyeste tillatte effekten som står oppført på båtens sertifiseringsplate. Hvis båten ikke har en sertifiseringsplate, må du ta kontakt med båtprodusenten.

●

Feilaktig montering av utenbordsmotoren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann. Når det gjelder fastmonterte modeller, bør nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer montere motoren for deg.

NMU26911

Montering av utenbordsmotoren

NWM01720

1. Senterlinje (kjøllinje)

NMU26923

ZMU01760

Monteringshøyde

For at du skal kunne kjøre båten mest mulig effektivt, må skrogets og utenbordsmotorens vannmotstand reduseres til et minimum. Utenbordsmotorens monteringshøyde har stor innvirkning på vannmotstanden. Hvis monteringshøyden er for stor, kan det oppstå kavitasjon slik at fremdriften reduseres. Hvis tippen av propellbladene skjærer gjennom luften, blir motorens turtall unormalt høyt slik at motoren overopphetes. Hvis monteringshøyden er for liten, øker vannmotstanden og dermed reduseres motoreffekten. Monter motoren slik at antikavitasjonsplaten ligger mellom båtens bunn og et nivå 25 mm (1 in) under den.

Forhandleren eller en annen med erfaring i montering av utenbordsmotorer bør vise deg hvordan du monterer utenbordsmotoren.

Utenbordsmotoren skal monteres slik at båten er i balanse. Ellers kan båten være vanskelig å styre. Når det gjelder båter med én motor, monteres utenbordsmotoren i båtens senterlinje (kjøllinje).

NCM01631

●

Kontroller at tomgangshullet forblir høyt nok til å hindre at vann trenger inn

Page 25

Montering

i motoren, selv om båten ligger i ro med maksimal last.

●

Feil motorhøyde eller forhold som hindrer en jevn vannstrøm rundt båten (f.eks. båtens konstruksjon eller tilstand eller tilbehør som badestiger/givere til dybdemålere) kan føre til vannsprut når båten er i fart. Hvis motoren brukes vedvarende i vannsprut, kan det trenge nok vann inn i motoren gjennom inntaksåpningen til at det forårsaker alvorlig motorskade. Fjern årsaken til vannspruten.

MERK:

●

Utenbordsmotorens optimale monteringshøyde påvirkes av båt-/motorkombinasjonen samt bruksområdet. Prøveturer kan gjøre det enklere å finne frem til den riktige monteringshøyden. Kontakt nærmeste Yamaha-forhandler eller båtprodusenten for å få vite mer om hvordan du finner frem til riktig monteringshøyde.

●

Du finner rettledning om hvordan du stiller inn utenbordsmotorens trimvinkel på side

30.

NMU26972

Montering av utenbordsmotoren med klemmefester

1. Plasser utenbordsmotoren på akterspeilet slik at den kommer nærmest mulig midten. Trekk klemmeskruene jevnt og godt til mot akterspeilet. Kontroller fra tid til annen at skruene sitter godt mens du bruker utenbordsmotoren, ettersom de kan løsne som følge av vibrasjoner fra motoren. FARE! Løse klemmeskruer

kan få utenbordsmotoren til å forflytte seg på akterspeilet slik at den i verste fall faller av. Dette kan føre til at du mister kontrollen over båten og forårsake alvorlige skader. Forviss deg om

at klemmeskruene er trukket godt til mot akterspeilet. Kontroller fra tid til annen at skruene er trukket til mens du bruker motoren.

[NWM00641]

ZMU02012

2. Hvis motoren er utstyrt med et festeøre, bør du bruke sikkerhetstau/-wire til sikring av motoren. Fest den ene enden til motorens festeøre og den andre enden til et sikkert monteringspunkt på båten. Hvis ikke kan det bli umulig å finne igjen motoren hvis den ved et uhell skulle falle av akterspeilet.

3. Fest festeklemmen til akterspeilet ved hjelp av boltene som følger med utenbordsmotoren (hvis emballert). Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger. FARE! Bruk helst

ikke andre bolter, muttere og skiver enn de som finnes i motorens emballasje. I så fall må de være av minst samme materialkvalitet og styrke og trekkes godt til. Etter tiltrekkingen må

Page 26

Montering

du prøvekjøre motoren og kontrollere at de sitter stramt.

[NWM00651]

Page 27

Bruk

NMU36381

Første gangs bruk

NMU37631

Fylle på motorolje

Motoren leveres uten motorolje fra fabrikk. Hvis forhandleren ikke har fylt på olje, må du gjøre det før du starter motoren.

ADVARSEL: Kontroller at det er fylt olje på motoren før første gangs bruk for å unngå alvorlig motorskade.

Motoren leveres med følgende klistremerke, som skal fjernes etter at det er fylt på motorolje for første gang. Se side 24 for nærmere opplysninger om hvordan du kontrollerer motoroljenivået.

NMU30174

Innkjøring av motoren

Den nye motoren må ha en innkjøringsperiode slik at kontaktflatene til bevegelige deler slites jevnt. Riktig innkjøring vil bidra til korrekt ytelse og lengre levetid for motoren.

ADVARSEL: Hvis anvisningene for innkjøring ikke følges, kan det føre til kortere levetid for motoren eller alvorlige skader på den.

NMU27085

[NCM00801]

Fremgangsmåte for 4-taktsmodeller

Den nye motoren må ha en innkjøringsperiode på ti timer, slik at kontaktflatene til bevegelige deler slites jevnt.

MERK:

Kjør motoren i vann, med belastning (i gir og med propellen montert) som beskrevet ne-

[NCM01781]

ZMU01710

denfor. Unngå utstrakt tomgangskjøring, grov sjø og tett beferdede områder i 10 timer for å kjøre inn motoren.

1. Den første timen: Kjør motoren med varierende turtall opp til 2000 o/min eller omtrent halv gass.

2. Den andre timen: Øk motorens turtall så mye som nødvendig for å få båten til å plane (men unngå kjøring for full gass). Reduser så gassen samtidig som du opprettholder en fart som gjør at båten planer.

3. De resterende 8 timene: Kjør motoren med et vilkårlig turtall. Men unngå kjøring for full gass i mer enn 5 minutter om gangen.

4. Etter de 10 første timene: Bruk motoren på vanlig måte.

NMU36400

Gjøre seg kjent med båten

Ulike båter oppfører seg ulikt. Gå forsiktig frem når du skal finne ut hvordan båten oppfører seg under ulike forhold og med ulike trimvinkler (se side 30).

NMU36412

Kontroller før start av motoren

NWM01920

Hvis en av enhetene som inngår i kontrollen før start av motoren ikke fungerer som den skal, må du sørge for at den blir nærmere undersøkt og reparert før utenbordsmotoren tas i bruk. Ellers kan det inntreffe en ulykke.

NCM00120

Start ikke motoren når den er vippet opp av vannet. Det kan føre til overoppheting og alvorlig motorskade.

Page 28

Bruk

NMU36560

Drivstoffnivå

Sørg for at du har rikelig med drivstoff til den planlagte turen. Det er en god regel å bruke 1/3 av drivstoffet til å nå bestemmelsesstedet, 1/3 til å returnere og beholde 1/3 som nødreserve. Kontroller drivstoffnivået når båten ligger plant på en tilhenger eller i vannet. Du finner rettledning om hvordan du fyller drivstoff på side 25.

NMU36431

Ta av motordekselet

For å gjennomføre disse kontrollene må du ta av motordekselet. Frigjør alle låsene og løft av motordekselet når du skal ta det av.

ZMU06103

ZMU06105

NMU36442

Drivstoffsystem

NWM00060

til gnister, sigaretter, åpen flamme og andre antennelseskilder.

NWM00910

Drivstoff som lekker ut kan føre til brann eller eksplosjon.

●

Se regelmessig etter bensinlekkasjer.

●

Hvis du oppdager en bensinlekkasje, må drivstoffsystemet repareres av en kvalifisert mekaniker. Uriktig utførte reparasjoner kan gjøre det utrygt å bruke utenbordsmotoren.

NMU36451

Se etter bensinlekkasjer

●

Kontroller om det er bensinlekkasjer eller bensindamp i båten.

●

Se om det lekker bensin fra drivstoffsystemet.

●

Kontroller om det er lekkasjer, buler eller andre skader på drivstofftanken og drivstoffslangene.

NMU36891

Betjeningsanordninger

●

Før styrekulten helt til venstre og høyre for å kontrollere at den beveger seg jevnt.

●

Vri gasshåndtaket fra helt lukket til helt åpen stilling. Kontroller at det dreier jevnt og går tilbake til helt lukket stilling.

●

Se etter løse eller skadde forbindelser på gass- og girkabler.

NMU36482

Motorstoppledning

Kontroller om motorstoppledningen har skader, for eksempel kutt, brudd og slitasje.

Bensin og dampen den avgir er svært brennbar og eksplosiv. Hold god avstand

Page 29

1. Klips

2. Ledning

3. Stoppbryter for motor

NMU30215

Motorolje

1. Plasser utenbordsmotoren i loddrett stilling (ikke oppvippet).

2. Ta av motordekselet.

3. Kontroller oljenivået ved hjelp av oljenivåvinduet for å forvisse deg om at nivået ligger mellom maksimums- og minimumsmerket. Fyll på olje hvis nivået ligger under minimumsmerket, eller tapp av olje til det spesifiserte nivået hvis det ligger over maksimumsmerket.

Bruk

●

Kontroller om propellen er påført skade.

●

Se etter motoroljelekkasjer.

NMU36940

Sett på motordekselet

1. Forsikre deg om at alle motordeksellåsene er frigjort.

2. Sørg for at gummitetningen slutter tett inntil rundt hele motoren.

3. Plasser motordekselet på tetningen.

4. Kontroller at det passer korrekt i gummitetningen.

5. Før låsene slik som vist for å låse dekselet. ADVARSEL: Hvis motordekse-

let ikke er satt riktig på, kan vannsprut under dekselet skade motoren, eller motordekselet kan blåse av i høy fart.

[NCM01990]

ZMU02346

1. Oljenivåvindu

2. Maksimumsmerke

3. Minimumsmerke

NMU27153

Motor

●

Kontroller motoren og monteringen av den.

●

Se etter løse eller skadde festeanordninger.

ZMU06128

2 3

ZMU06130

Kontroller at motordekselet sitter skikkelig på plass etter å ha montert det ved å trykke mot det med begge hender. Hvis det motordekselet er løst, må du få det reparert hos nærmeste Yamaha-forhandler.

Page 30

Bruk

NMU37681

Fylling av bensin på innebygd

NWM01950

Sørg for at utenbordsmotoren er godt festet til akterspeilet eller et stødig stativ.

NWM01830

●

Bensin og dampen den avgir er svært brennbar og eksplosiv. Fyll alltid bensin slik som beskrevet her for å redusere brann- og eksplosjonsfaren.

●

Bensin er giftig og kan forårsake personskade eller tap av menneskeliv. Bensin skal håndteres med forsiktighet. Du må aldri suge opp bensin med munnen. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Hvis du søler bensin på huden, må du vaske den av med såpe og vann. Skift klær hvis du har sølt bensin på dem.

1. Påse at motoren er stoppet.

2. Kople drivstoffslangen fra drivstoffanken og trekk til lufteskruen på drivstofftanklokket.

3. Ta den bærbare tanken (hvis en slik finnes) ut av båten.

tank

4. Sørg for at du befinner deg i et område utendørs med god gjennomlufting, enten sikkert fortøyd eller på tilhenger.

5. Ikke røyk og hold deg unna gnister, flammer, statisk elektrisitet eller andre antennelseskilder.

6. Hvis du bruker en bærbar beholder (kanne) til lagring og fylling av drivstoff, skal du bare bruke en lokalt godkjent BENSIN-beholder.

7. La påfyllingstuten berøre tankåpningen eller trakten for å unngå elektrostatiske gnister.

8. Fyll drivstofftanken, men fyll ikke på for mye. Drivstoff kan ekspandere og renne over hvis temperaturen stiger.

Drivstofftankkapasitet:

0.9 L (0.24 US gal, 0.20 Imp.gal)

9. Skru påfyllingslokket helt på plass.

10. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

NMU27451

Bruk av motoren

NMU31511

Tilføre drivstoff

NWM00420

●

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

●

Når du åpner lufteskruen, slippes bensindamp ut. Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv. Ikke røyk og hold god avstand fra åpen ild og gnister når du skal åpne lufteskruen.

Page 31

Bruk

●

1. Løsne lufteskruen på drivstofftanklokket én omdreining.

2. Åpne drivstoffkranen.

NMU27525

Modeller med håndstart

NWM01840

●

Hvis motorstoppledningen ikke festes, kan det føre til at båten forsvinner med motoren i gang hvis båtføreren kastes ut. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten.

●

Trekk ikke i ledningen ved vanlig bruk av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

Sett girspaken i fri. FARE! Start alltid

motoren i fri for å unngå at båten forflytter seg ved et uhell.

[NWM00111]

NMU27493

Start av motoren

NWM01600

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

2. Hvis motoren er utstyrt med motorstoppledning, fester du den til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

Page 32

Bruk

3. Sett gasshåndtaket i “ ”-posisjon (start).

4. Sett chokeknappen i “ ”-posisjon (start). Etter at motoren har startet, fører du knappen tilbake til “ (kjør).

MERK:

●

Sett chokeknappen i “ ”-posisjon (kjør) hvis motoren er varm når du skal starte den.

”-posisjonen

●

Hvis du lar chokeknappen stå i “ ”-posisjonen (start) når motoren går, vil den fuske eller stanse.

5. Trekk håndstarthåndtaket langsomt ut til du kjenner motstand. Trekk deretter håndtaket hardt rett ut for å starte motoren. Gjenta om nødvendig.

6. Etter at motoren har startet, lar du håndstarthåndtaket sakte gå tilbake til utgangsposisjonen før du slipper det.

7. Før gasshåndtaket langsomt tilbake til helt lukket stilling.

MERK:

●

Hvis motoren er kald, må den varmes opp. Se side 28 for nærmere opplysninger.

●

Hvis motoren ikke starter på første forsøk, gjentar du punktene. Hvis motoren ikke vil starte etter 4 eller 5 forsøk, gir du litt gass (mellom 1/8 og 1/4) og forsøker på nytt. Hvis motoren er varm og ikke vil starte, gir du også litt gass som ovenfor og forsøker å starte den igjen. Se side 48 hvis motoren fortsatt ikke vil starte.

NMU36510

Kontroller etter start av moto-

ren

NMU36520

Kjølevann

Kontroller at det kommer en jevn strøm av vann fra hullet for kontrollstråle. En uavbrutt kontrollstråle viser at vannpumpen pumper vann gjennom kjølevannspassasjene. Hvis

Page 33

Bruk

kjølevannspassasjene er frosset, kan det ta en stund før vann begynner å strømme ut av kontrollstrålehullet.

NCM01810

Hvis det ikke strømmer ut vann fra kontrollstrålehullet hele tiden mens motoren går, kan det føre til overoppheting og alvorlige skader på motoren. Stopp motoren og kontroller om kjølevannsinntaket på undervannshuset eller kontrollstrålehullet er tett. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

Kontroller at det ikke lekker ut vann fra forbindelsene mellom eksosdeksel, topplokk og sylinderblokk.

NMU27670

Oppvarming av motoren

NMU27735

Oppvarming (modeller med håndstart)

Etter at du har startet motoren, fører du chokeknappen halvveis tilbake. I ca. fem minutter etter start varmer du opp motoren ved å kjøre den med en femdels gass eller mindre. Etter at motoren har blitt varm, skyver du chokeknappen helt inn. Hvis du ikke gjør det, forkortes motorens levetid.

MERK:

●

Hvis du lar chokeknappen være uttrukket etter at motoren har startet, vil motoren stanse.

●

Ved temperaturer på -5°C eller mindre, lar du chokeknappen være helt uttrukket i ca. 30 sekunder etter start.

NMU36530

Kontroller etter oppvarming av

motor

NMU37540

Girskifting

Med båten godt fortøyd og uten å gi gass må du kontrollere at motoren skifter problemfritt til forovergir og tilbake til fri.

NMU36970

Stoppbrytere

●

Trykk på motorens stoppknapp og forviss deg om at motoren stopper.

●

Kontroller at motoren stopper når du fjerner klipset fra stoppbryteren for motor.

●

Kontroller at motoren ikke kan startes når klipset er fjernet fra stoppbryteren for motor.

NMU34891

Girskifting

NWM00180

Forsikre deg om at det ikke er badende eller hindringer i vannet nær båten før du skifter gir.

NCM01610

Varm opp motoren før du setter den i gir. Tomgangsturtallet kan være høyere enn normalt før motoren er varm. Et høyt tomgangsturtall kan gjøre at du ikke får skiftet tilbake til fri. I så fall stopper du motoren, skifter til fri, starter motoren igjen og lar den få tid til å bli varm.

Page 34

Bruk

Skifte fra fri (forover) Før girspaken bestemt og presist mot baugen.

Skifte fra fri (revers)

1. Sving utenbordsmotoren rundt 180° og før deretter styrekulten slik at den vender mot baugen.

Skifte fra gir til fri

1. Slipp opp gassen slik at motoren går ned i tomgangshastighet.

2. Når motoren går på tomgang i gir, fører du girspaken bestemt og presist til friposisjonen.

MERK:

Utenbordsmotoren kan svinges 360° i festet (360 graders sving).

2. Før girspaken bestemt og presist mot akterenden.

NMU27821

Stopp av motoren

La først motoren kjøle seg i et par minutter på tomgang eller lavt turtall før du stopper den. Motoren bør ikke stoppes like etter at den er kjørt med høyt turtall.

Page 35

Bruk

NMU31521

Fremgangsmåte

1. Trykk på og hold inne motorens stoppknapp til motoren har stanset helt opp.

2. Etter at du har stoppet motoren, trekker du til lufteskruen på drivstofftanklokket og setter drivstoffkranen i lukket stilling.

NMU27862

Trimming av utenbordsmoto-

ren

NWM00740

For mye trimming etter forholdene (enten trimming oppover eller nedover) kan gjøre båten ustabil og vanskeligere å styre. Da er faren større for at det skal inntreffe en ulykke. Hvis båten kjennes ustabil eller er vanskelig å styre, må du senke farten og/eller justere trimvinkelen på nytt.

Utenbordsmotorens trimvinkel er med på å bestemme båtens baugposisjon i vannet. Riktig trimvinkel vil bidra til bedre ytelse og drivstofføkonomi samtidig som belastningen på motoren reduseres. Riktig trimvinkel avhenger av kombinasjonen båt, motor og propell. Valget av riktig trimvinkel påvirkes også av andre faktorer som last i båten, forholdene på sjøen samt marsjfarten.

MERK:

Du kan også stoppe motoren ved å trekke i ledningen og fjerne klipset fra stoppbryteren for motoren.

1. Trimvinkel under kjøring

Page 36

Bruk

NMU27872

Justering av trimvinkelen på modeller med manuell oppvipping

Det er 4 eller 5 hull i klemmefestet som du kan bruke til å justere utenbordsmotorens trimvinkel.

1. Stopp motoren.

2. Vipp opp utenbordsmotoren, og fjern deretter trimstaget fra klemmefestet.

1. Trimstag

3. Sett staget i det ønskede hullet.

Hvis du vil heve baugen (“trimme ut”), flytter du staget bort fra akterspeilet. Hvis du vil senke baugen (“trimme inn”), flytter du staget mot akterspeilet. Foreta testkjøringer med motoren i forskjellige trimvinkler, slik at du kan finne den posisjonen som passer best til din båt og de forhold du bruker den under.

NWM00400

●

Stopp motoren før du justerer trimvinkelen.

●

Vær forsiktig så du ikke klemmer deg når du skal trekke ut og sette inn staget.

●

Utvis forsiktighet når du skal prøve båten med en ny trimvinkel. Øk farten gradvis og vær oppmerksom på eventuelle tegn på ustabilitet eller manøvreringsproblemer. Feilaktig trimvinkel kan føre til at du mister kontrollen over båten.

MERK:

Du kan endre utenbordsmotorens trimvinkel ca. 4 grader ved å flytte trimstaget ett hull.

NMU27912

Justering av båtens trimming

Når båten planer og har en stilling der baugen peker oppover, vil det gi mindre motstand, større stabilitet og bedre kraftutnyttelse. Dette er vanligvis tilfelle når båtens kjøllinje heller 3 til 5 grader oppover. Når baugen peker oppover, kan båten ha en større tendens til å trekke til den ene siden. Du må rette opp dette avviket når du styrer båten. Når baugen på båten peker nedover, er det enklere å få båten til å plane fra den ligger stille.

Baugen oppover

Ved for mye trimming utover løfter baugen seg for høyt i vannet. Ytelse og drivstofføkonomi blir dårligere som følge av at skroget skyver vannet foran seg og luftmotstanden øker. For mye trimming utover kan føre til at propellen suger luft, slik at ytelsen reduseres ytterligere, og båten kan “sprette” (hoppe i vannet) slik at båtfører og passasjerer kastes over bord.

Page 37

Bruk

Baugen nedover

Ved for mye trimming innover vil båten “brøyte” seg gjennom vannet. Således blir drivstofføkonomien dårligere samtidig som det blir vanskeligere å øke farten. Ved kjøring med for mye trimming innover i høy fart blir dessuten båten ustabil. Motstanden ved baugen øker betydelig. Dermed øker faren for “baugstyring” og manøvreringen blir vanskelig og farlig.

MERK:

Avhengig av båttypen kan utenbordsmotorens trimvinkel ha liten innvirkning på båtens trimming under kjøring.

NMU27922

Opp- og nedvipping

Hvis motoren skal stå en tid eller hvis båten er fortøyd på grunt vann, bør motoren vippes opp for å beskytte propellen og undervannshuset mot skade ved sammenstøt med hindringer i vannet samt for å redusere saltvannskorrosjonen.

NWM00221

Sørg for at ingen befinner seg i nærheten av utenbordsmotoren når du skal vippe den opp og ned. Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes.

NWM00230

Drivstoff som lekker ut kan føre til brann. Trekk til lufteskruen og steng drivstoffkranen hvis motoren skal være oppvippet i mer enn noen få minutter. Ellers kan drivstoff lekke ut.

NCM00231

●

Før du vipper opp utenbordsmotoren, må du gjennomføre punktene under “Stopp av motoren” i dette kapittelet. Vipp aldri opp motoren mens den går. Det kan føre til alvorlig skade som følge av overoppheting.

●

Vipp ikke opp motoren ved å skyve mot styrekulten, ettersom det kan føre til at styrekulten knekker.

●

Hold alltid motorenheten høyere enn propellen. Ellers kan kjølevann renne inn i sylinderen og forårsake skader.

Page 38

Bruk

●

Utenbordsmotoren kan ikke vippes opp når den står i revers eller når den er snudd 180° (slik at den vender bakover).

NMU27965

Oppvipping (modeller med manuell oppvipping)

1. Sett girspaken i fri (hvis montert) og snu utenbordsmotoren forover.

2. Stram anordningen for justering av styrefriksjonen ved å dreie den med urviserne for å hindre at motoren svinger fritt.

3. Trekk til lufteskruen.

5. Modeller med tiltstøtte: Hold i den bakre delen av motordekselet eller bærehåndtaket (hvis montert) med en hånd og vipp utenbordsmotoren helt opp til tiltstøtten automatisk låses på plass.

6. Modeller med tiltstøttehendel: Hold i den bakre delen av motordekselet med en hånd, vipp utenbordsmotoren helt opp og skyv tilstøttehendelen inn i klemmefestet.

7. Modeller med tiltstøtte: Hold i bærehåndtaket og vipp motoren helt opp til tiltstøtten automatisk låses på plass.

4. Steng drivstoffkranen.

MERK:

Modeller med tiltstøtte: Hvis motoren ikke vender forover, kan tiltstøtten ikke automatisk dreie til låst stilling. Hvis tiltstøtten ikke automatisk låses, svinger du motoren litt mot venstre og høyre.

Page 39

Bruk

NMU28033

Nedvipping (modeller med manuell oppvipping)

1. Vipp utenbordsmotoren litt opp.

2. Hvis motoren er utstyrt med tiltstøtte: Vipp utenbordsmotoren langsomt ned samtidig som du trekker tiltstøtten opp.

3. Hvis det er montert tiltstøttehendel: Trekk hendelen ut og vipp utenbordsmotoren langsomt ned.

4. Hvis motoren er utstyrt med tiltstøtte: Vipp utenbordsmotoren langsomt ned samtidig som du trekker tiltstøtten opp.

5. Løsne styrefriksjonsskruen ved å dreie den mot urviserne og juster styrefriksjonen etter behov. FARE! Hvis motstan-

den blir for stor, kan det bli vanskelig å styre båten. Dermed kan det inntreffe en ulykke.

NMU28195

[NWM00721]

Kjøring under andre forhold

Kjøring i saltvann

Etter bruk i saltvann må du spyle kjølevannspassasjene med ferskvann for å hindre tilstopping. Skyll også utenbordsmotoren utvendig med ferskvann.

Kjøring i gjørmet, grumset eller surt vann

Hvis utenbordsmotoren skal brukes i vann med mye sediment, for eksempel gjørmet eller grumset (uklart) vann, anbefaler Yamaha på det sterkeste å montere en forkrommet vannpumpe (tilleggsutstyr) (se side 10). Etter

bruk i slikt vann, spyler du kjølevannspassasjene med ferskvann for å hindre korrosjon. Skyll også utenbordsmotoren utvendig med ferskvann.

Page 40

Vedlikehold

NMU28227

Transport og lagring av uten-

bordsmotoren

NWM00693

●

UTVIS FORSIKTIGHET ved transport av drivstofftanken, det være seg i båt eller bil.

●

Fyll IKKE drivstofftanken helt full. Bensin ekspanderer betydelig når den varmes opp, slik at det kan danne seg trykk i drivstofftanken. Dette kan føre til at bensin lekker ut og således fare for brann.

NWM01860

Drivstoff som lekker ut kan føre til brann. Steng drivstoffkranen for å hindre at drivstoff lekker ut når du skal transportere og lagre utenbordsmotoren. Du må aldri bevege deg under motoren når den er oppvippet. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

NCM00660

nærmeste Yamaha-forhandler for flere detaljer.

NMU28236

Modeller som monteres med klemmeskrue

Ved transport eller lagring av utenbordsmotoren etter at den er fjernet fra båten, må dette gjøres med motoren i den viste stillingen.

Utenbordsmotoren skal transporteres i vanlig driftsstilling. Hvis bakkeklaringen ikke er stor nok i denne stillingen, transporterer du motoren i oppvippet stilling ved hjelp av en støtteanordning, for eksempel en tverrgående stang som beskytter akterspeilet. Kontakt

Page 41

MERK:

Legg et håndkle eller lignende under utenbordsmotoren for å beskytte den mot skader.

NMU28241

Lagring av utenbordsmotoren

Når du skal lagre utenbordsmotoren i lengre tidsrom (2 måneder eller lenger), er det flere viktige ting som må gjøres for å forhindre unødige skader. Det anbefales å la en autorisert Yamaha-forhandler utføre service på utenbordsmotoren før du lagrer den. Det følgende kan imidlertid utføres av eieren selv med et minimum av verktøy.

NCM01080

Vedlikehold

NMU28304

Fremgangsmåte

NMU30514

Spyling i en vanntank

NCM00300

Kjør ikke motoren uten kjølevannstilførsel. I så fall vil enten motorens vannpumpe bli skadd eller selve motoren som følge av overoppheting. Før du starter motoren, må du sørge for tilførsel av vann til kjølevannspassasjene.

1. Vask utenbordsmotoren med ferskvann.

ADVARSEL: Sprut ikke vann inn i luf-

[NCM01840]

tinntaket.

mere opplysninger.

2. Sett drivstoffkranen i lukket stilling. Trekk til lufteskruen på drivstofftanklokket.

3. Ta av motordekselet og støydemperdekselet.

4. Monter utenbordsmotoren på testtanken.

Se side 38 for nær-

●

For å unngå problemer som følge av at olje trenger inn i sylinderen fra bunnpannen, må du sørge for at utenbordsmotoren transporteres og lagres i den viste stillingen. Hvis du skal lagre eller transportere utenbordsmotoren liggende på siden, må du legge den på en pute etter å ha tappet av motoroljen.

●

Legg ikke utenbordsmotoren over på siden før alt kjølevann er tappet ut. Ellers kan vann trenge inn i sylinderen via eksosutløpet og forårsake problemer.

●

Lagre utenbordsmotoren på et tørt sted med god gjennomlufting hvor den ikke er utsatt for direkte sollys.

1. Vannoverflate

2. Laveste vannivå

5. Fyll tanken med ferskvann slik at nivået ligger over antikavitasjonsplaten.

ADVARSEL: Hvis ferskvannsnivået ligger under antikavitasjonsplaten, eller hvis vanntilførselen er utilstrekkelig, kan motoren skjære seg.

[NCM00291]

Page 42

Vedlikehold

6. Kjør motoren på rask tomgang i noen

minutter i fri-posisjon. FARE! Du må ik-

ke røre eller fjerne elektriske deler ved start eller bruk av motoren. Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren

[NWM00091]

går.

7. Like før du skal slå av motoren, sprayer du litt “konserveringsolje” inn i forgasseren. Når dette er gjort på riktig måte, kommer det mye eksos fra motoren og den stanser nesten opp.

MERK:

Det er helt avgjørende å spyle kjølesystemet for å hindre at kjølesystemet tilstoppes av salt, sand eller smuss. I tillegg må motoren tåkesprayes/smøres for å unngå unødig skade som følge av rust. Utfør spylingen og tåkesprayingen samtidig.

8. Hvis “konserveringsolje” ikke er tilgjengelig, kjører du motoren på rask tomgang til drivstoffsystemet er tømt og motorens stanser.

9. Løsne lufteskruen én omdreining. Sett drivstoffkranen i åpen stilling.

10. Fjern hetten. Plasser en beholder under forgasserens dreneringshull for å fange opp bensinen, og løsne deretter dreneringsskruen.

11. Trekk til dreneringsskruen. Sett på hetten.

12. Sett drivstoffkranen i lukket stilling. Trekk til lufteskruen.

13. Hvis “konserveringsolje” ikke er tilgjengelig, skrur du ut tennpluggen. Hell en teskje ren motorolje i sylinderen. Drei rundt motoren flere ganger manuelt. Skru i tennpluggen.

14. Fjern utenbordsmotoren fra testtanken.

15. Sett på støydemperdekselet og motordekselet.

16. Tøm motoren for alt kjølevann. Rengjør motoren grundig.

NMU28402

Smøring

1. Skru i tennpluggen(e) og trekk dem til med spesifisert moment. Du finner nærmere opplysninger om hvordan du setter i tennplugger på side 42.

2. Skift girolje. Du finner rettledning på side

46. Se om det er vann i oljen, et tegn på en lekk tetning. Tetninger bør skiftes av en autorisert Yamaha-forhandler før motoren tas i bruk.

3. Ha smørefett i alle smørenipler. Se side 41 for nærmere opplysninger.

MERK:

Tåkespraying av motoren med olje anbefales ved lagring over lengre tid. Kontakt nærmeste Yamaha-forhandler for informasjon om

Page 43

Vedlikehold

konserveringsolje og fremgangsmåter for den aktuelle motoren.

NMU28451

Rengjøring av utenbordsmotoren

Vask motoren utvendig med ferskvann etter bruk. Spyl kjølesystemet med ferskvann.

NMU28460

Kontroll av motorens lakkerte flater

Kontroller om det er riper i lakken eller lakk som har flasset av. Områder med skader i lakken er mer utsatt for korrosjon. Du må om nødvendig rengjøre og lakkere disse områdene. Du får kjøpt utbedringslakk til flekklakkering hos nærmeste Yamaha-forhandler.

NMU37074

Periodisk vedlikehold

NWM01981

Disse arbeidene krever mekaniske ferdigheter, verktøy og materiell. Hvis du ikke har de nødvendige ferdigheter, verktøy eller materiell til å utføre en vedlikeholdsoperasjon, må du få en Yamaha-forhandler

eller en annen kvalifisert mekaniker til å gjøre arbeidet. Arbeidene innebærer demontering av motoren og avdekking av farlige deler. Redusere faren for personskade forårsaket av bevegelige, varme eller elektriske deler:

●

Slå av motoren og ta med deg motorstoppledningen når du skal utføre vedlikehold, med mindre annet er angitt.

●

La motoren bli kald først før du håndterer varme deler eller oljer.

●

Sett alltid motoren helt sammen igjen før du tar den i bruk.

NMU28511

Reservedeler

Hvis det er nødvendig å skifte ut deler, må du bare bruke originaldeler fra Yamaha eller deler av tilsvarende konstruksjon og kvalitet. Deler av dårligere kvalitet kan føre til funksjonssvikt. Dermed kan båtføreren miste kontrollen over båten og utsette både seg selv og passasjerene for fare. Yamaha originaldeler og tilbehør fås kjøpt hos nærmeste Yamaha-forhandler.

NMU34151

Krevende driftsforhold

Krevende driftsforhold innebærer én eller flere følgende typer bruk på jevnlig basis:

●

Vedvarende kjøring med eller nær maksimalt motorturtall (o/min) i mange timer

●

Vedvarende kjøring med lavt motorturtall (o/min) i mange timer

●

Kjøring uten tilstrekklig tid til at motoren kan varmes opp og kjølne

●

Hyppig og hurtig akselerasjon og retardasjon

●

Hyppig skifting

●

Hyppig start og stopp av motoren(e)

●

Bruk hvor det ofte veksler mellom lett og tung last

Page 44

Vedlikehold

Når utenbordsmotorer brukes under noen av de ovennevnte forholdene, krever de hyppigere vedlikehold. Yamaha anbefaler å få utført denne servicen dobbelt så ofte som det som er spesifisert på vedlikeholdskartet. Hvis

NMU34445

for eksempel en bestemt service skal utføres etter 50 timer, skal den i stedet utføres etter 25 timer. Dette vil bidra til å hindre raskere forringelse av motorkomponenter.

Vedlikeholdskart 1 MERK:

●

Avsnittene i dette kapittelet gir en beskrivelse av de enkelte tiltakene i regi av eieren.

●

Vedlikeholdssyklusen på disse kartene forutsetter at motoren brukes 100 timer i året samt at kjølevannspassasjene spyles jevnlig. Vedlikeholdsintervallene skal tilpasses hvis motoren brukes under ugunstige forhold, for eksempel utstrakt dorging.

●

Demontering eller reparasjoner kan være nødvendig, avhengig av resultatet av vedlikeholdskontrollene.

●

Engangs- eller forbruksdeler samt smøremidler mister virkningsgraden over tid og ved normal bruk, uavhengig av garantitiden.

●

Ved bruk i saltvann, gjørmet eller grumset (uklart), surt vann bør motoren spyles med rent

vann etter hver tur. Symbolet “ Symbolet “

Anode(r) (utvendige)

Anode(r) (topplokk, termostatdeksel)

Anoder (eksosdeksel, kjølevannspassasjedeksel, likeretter/regulatordeksel)

Kjølevannslekkasje

Motordeksellås Kontroll Motorens starttilstand/

støy Motorens tomgangsha-

stighet/støy Motorolje Utskifting Drivstoffilter (i innebygd

drivstofftank) (Høytrykks)drivstoff-

slange

” angir kontroller som du kan utføre selv. ” angir arbeid som må utføres av Yamaha-forhandleren.

I begyn-

Del Tiltak

Kontroll eller utskifting etter behov

Utskifting

Kontroll eller utskifting etter behov

Kontroll

Kontroll og rengjøring etter behov

Kontroll

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 45

Vedlikehold

Del Tiltak

(Høytrykks)drivstoffslange

(Lavtrykks)drivstoffslange

Drivstoff-/motoroljelekkasje

Girolje Utskifting

Smørepunkter

Impeller/vannpumpehus

Propell/propellmutter/ splint

Girforbindelse/girkabel

Tennplugg(er)

Tennplugghetter/tennpluggledninger

Vannstrøm fra hullet for kontrollstråle

Gasstag / gasskabel / gassens inngrepspunkt

Termostat

Ventilklaring Kontroll og justering Vanninntak Kontroll Hovedbryter/stoppbry-

ter/chokebryter Ledningsforbindelser/

koplingspluggforbindelser

Drivstofftank (innebygd tank)

NMU34451

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Kontroll

Smøring med smørefett

Kontroll eller utskifting etter behov

Utskifting

Kontroll eller utskifting etter behov

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll og rengjøring etter behov

Vedlikeholdskart 2

Del Tiltak

Eksosguide/eksosmanifold

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

1000 timer

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 46

Vedlikehold

NMU28941

Smøring med smørefett

Yamaha smørefett A (vannbestandig smørefett) Yamaha smørefett D (korrosjonshemmende smørefett; for propellaksel)

F2.5A

Page 47

NMU28956

Rengjøring og justering av tennplugg

Tennpluggen er en viktig motorkomponent og den er enkel å kontrollere. Tennpluggens tilstand kan si en del om motorens tilstand. Hvis for eksempel midtelektrodens porselensisolator er veldig hvit, kan dette tyde på at det er en lekkasje i luftinntaket eller et problem med luft-drivstoffblandingen i den aktuelle sylinderen. Forsøk ikke å stille diagnosen selv. Lever i stedet utenbordsmotoren inn hos en Yamaha-forhandler. Du bør regelmessig skru ut og kontrollere tennpluggen, ettersom varme og belegg vil føre til at tennpluggen langsomt brytes ned og tæres opp.

1. Fjern tennplugghettene fra tennplugge-

ne.

2. Skru ut tennpluggen. Hvis elektrodetæ-

ringen blir for stor, eller hvis det er mye sot eller andre avleiringer på elektrodene, bør du skifte ut tennpluggen med en ny av riktig type. FARE! Vær forsiktig

så du ikke skader isolatoren når du skal skru tennpluggen inn eller ut. En beskadiget isolator kan gi åpen gnistdannelse, som i sin tur kan føre til eksplosjon eller brann.

Standard tennplugg:

BR6HS

3. Bruk spesifisert tennplugg, ellers kan det

hende at motoren ikke fungerer som den skal. Før du setter i tennpluggen, må du måle elektrodeavstanden med en ledningstykkelsesmåler. Skift pluggen hvis den ikke er i henhold til spesifikasjonen.

[NWM00561]

Vedlikehold

1. Tennpluggavstand

2. Tennpluggens delenummer

3. Tennpluggbetegnelse (NGK)

Tennpluggavstand:

0.6–0.7 mm (0.024–0.028 in)

4. Når du skal sette i tennpluggen, må du tørke vekk skitt fra gjengene og deretter skru den i med riktig moment.

Tiltrekkingsmoment for tennplugg:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

MERK:

Hvis du ikke har tilgang til en momentnøkkel når du skal skru i tennpluggen, er 1/4 til 1/2 omdreining etter at du har trukket den til med fingrene en god pekepinn på riktig moment. Du må snarest mulig få justert tennpluggens tiltrekkingsmoment med en momentnøkkel.

NMU29043

Kontroll av tomgangshastighet

NWM00451

●

Du må ikke røre eller fjerne elektriske deler ved start eller bruk av motoren.

●

Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren går.

Page 48

Vedlikehold

NCM00490

Dette arbeidet må utføres mens utenbordsmotoren befinner seg i vannet. En spyleklokke eller testtank kan eventuelt benyttes til dette formålet.

Hvis båten ikke er utstyrt med turteller for utenbordsmotoren, kan du bruke en diagnoseturteller til dette formålet. Resultatene kan variere, avhengig av om testingen utføres med spyleklokke, i en testtank eller med utenbordsmotoren i vannet.

1. Start motoren og kjør den i fri til den er helt varm og går jevnt.

2. Kontroller at tomgangshastigheten er som spesifisert etter at motoren har blitt varm. Du finner tomgangsverdiene på side 8. Hvis du har problemer med å få kontrollert tomgangshastigheten eller hvis tomgangshastigheten må justeres, kan du ta kontakt med en Yamaha-forhandler eller en annen kvalifisert mekaniker.

NMU30228

Skifting av motorolje

Skift motoroljen flere minutter etter at motoren ble stoppet, mens oljen fortsatt er varm, men ikke glovarm.

NWM01950

motoren ikke står vannrett, kan oljenivået som vises på peilepinnen bli unøyaktig.

[NCM01860]

2. Gjør klar en egnet beholder som rommer en større mengde olje enn motoroljekapasiteten. Løsne og ta ut dreneringsskruen samtidig som du holder beholderen under dreneringshullet. Ta av oljepåfyllingslokket. La all olje renne ut. Tørk opp eventuelt oljesøl med det samme.

Sørg for at utenbordsmotoren er godt festet til akterspeilet eller et stødig stativ.

NCM01710

Skift motoroljen etter å ha brukt motoren i 20 timer eller 3 måneder og deretter hver

100. time eller med intervaller på 1 år. Ellers utsettes motoren for større slitasje.

1. Plasser utenbordsmotoren i loddrett stil-

ling (ikke oppvippet). ADVARSEL: Hvis

1. Dreneringsskrue

3. Sett en ny pakning på dreneringsskruen. Ha litt olje på pakningen og skru i dreneringsskruen.

Tiltrekkingsmoment for dreneringsskrue:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

MERK:

Hvis du ikke har tilgang til en momentnøkkel når du skal skru i dreneringsskruen, trekker du den til med fingrene til pakningen kommer

Page 49

Vedlikehold

i kontakt med dreneringshullets overflate. Deretter strammer du den 1/4 til 1/2 omdreining til. Du må snarest mulig få trukket til dreneringsskruen med riktig moment ved hjelp av en momentnøkkel.

4. Fyll på riktig mengde olje gjennom påfyllingshullet. Sett på påfyllingslokket.

ADVARSEL: Hvis du fyller på for mye olje, kan det føre til lekkasje eller skade. Hvis oljenivået ligger over merket for maksimumsnivået, tapper du av olje til nivået er i samsvar med den spesifiserte kapasiteten.

[NCM01850]

Anbefalt motorolje:

Olje for firetaktsmotor

Motoroljemengde:

0.4 L (0.42 US qt, 0.35 Imp.qt)

1. Oljepåfyllingslokk

5. Start motoren og se etter at varselindikatoren for lavt oljetrykk (hvis montert) slås av. Kontroller at det ikke er noen oljelekkasjer. ADVARSEL: Hvis varse-

lindikatoren for lavt oljetrykk ikke slås av eller hvis det er oljelekkasjer, må du stoppe motoren og finne årsaken. Hvis du fortsetter etter at det har oppstått en feil, kan det føre til alvorlig motorskade. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

[NCM00682]

6. Stopp motoren og vent i 3 minutter. Kontroller oljenivået igjen ved hjelp av oljenivåvinduet for å forvisse deg om at nivået ligger mellom maksimums- og minimumsmerket. Fyll på olje hvis nivået ligger under minimumsmerket, eller tapp av olje til det spesifiserte nivået hvis det ligger over maksimumsmerket.

7. Spillolje skal håndteres i henhold til regelverket på stedet.

MERK:

●

Rådfør deg med nærmeste Yamaha-forhandler om håndtering av den brukte oljen.

●

Skift olje hyppigere hvis motoren brukes under ugunstige forhold, for eksempel utstrakt dorging.

NMU29113

Kontroll av ledningsnett og kontakter

●

Kontroller at alle kontakter er skikkelig tilkoplet.

●

Kontroller at alle jordledninger er skikkelig festet.

NMU32112

Kontroll av propell

NWM01881

Du kan bli alvorlig skadet hvis motoren plutselig starter når du befinner deg i nærheten av propellen. Før du skal kontrollere, demontere eller montere propellen, setter du girspaken i fri, dreier hovedbryteren til “

” (av) og tar ut nøkkelen.

Page 50

Vedlikehold

Fjern også klipset fra stoppbryteren for motoren. Slå dessuten av hovedbryteren for batteriet, hvis en slik er montert i båten.

Du må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren. Plasser en trekloss mellom antikavitasjonsplaten og propellen slik at propellen ikke kan dreie rundt.

Kontrollpunkter

●

Kontroller hvert av propellbladene med tanke på tæring som følge av kavitasjon eller luftsuging eller annen skade.

●

Kontroller om propellakselen er skadd.

●

Kontroller om splines er slitt eller skadd.

●

Kontroller om fiskesnøre har viklet seg rundt propellakselen.

NMU30662

Demontering av propell

NMU29197

Modeller med splines

1. Rett ut splinten og trekk den ut med en nebbtang.

2. Fjern propellmutteren, skiven og avstandsstykket (hvis aktuelt). FARE! Du

må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren.

1. Splint

2. Propellmutter

3. Skive

4. Propell

5. Trusteskive

[NWM01890]

3. Fjern propellen, skiven (hvis aktuelt) og trusteskiven.

NMU30672

Montering av propell

NMU30372

Modeller med splines

NCM00500

●

Kontroller om simmerringen på propellakselen er skadd.

Husk å sette inn en ny splint og bøye endene godt ut til sidene. Ellers kan propellen løsne og gå tapt ved bruk av motoren.

1. Påfør Yamaha maritimt smørefett eller et korrosjonshemmende smørefett på propellakselen.

2. Monter avstandsstykket (hvis aktuelt), trusteskiven og propellen på propellakselen. ADVARSEL: Husk å sette på

Page 51

Vedlikehold

trusteskiven før du monterer propellen. Ellers kan undervannshus og propellboss bli påført skade.

[NCM01880]

3. Sett på avstandsstykket (hvis aktuelt) og skiven. Trekk til propellmutteren til det ikke er noen bevegelse forover og bakover.

4. Rett inn propellmutteren i forhold til hullet i propellakselen. Sett inn en ny splint i hullet og bøy endene på splinten ut til sidene. ADVARSEL: Bruk ikke splinten

som er satt inn om igjen. Ellers kan propellen løsne ved bruk av motoren.

[NCM01890]

MERK:

Hvis propellmutteren ikke retter seg inn i forhold til hullet i propellakselen etter at den er trukket til, må du løsne mutteren til den kommer på linje med hullet.

NMU29287

Skifting av girolje

NWM00800

●

Sørg for at utenbordsmotoren er godt festet til akterspeilet eller et stødig stativ. Du kan bli alvorlig skadet hvis utenbordsmotoren skulle falle ned og treffe deg.

●

Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også ved når tiltstøtten el-

ler tiltstøttehendelen er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

1. Vipp utenbordsmotoren, slik at giroljedreneringsskruen befinner seg ved det laveste punktet.

2. Plasser en egnet beholder under girhuset.

3. Skru ut giroljedreneringsskruen og fjern pakningen. ADVARSEL: Hv is det er en

stor mengde metallpartikler på den magnetiske giroljedreneringsskruen, kan dette indikere en feil i undervannshuset. Kontakt nærmeste Yamaha-forhandler.

1. Giroljedreneringsskrue

2. Oljenivåplugg

[NCM01900]

MERK:

●

Hvis giroljedreneringsskruen er magnetisk, må du fjerne alle metallpartikler fra skruen før du setter den i igjen.

●

Bruk alltid nye pakninger. Bruk ikke pakningene som er fjernet om igjen.

4. Skru ut oljenivåpluggen og fjern pakningen slik at all olje tappes ut.

ADVARSEL: Kontroller den brukte oljen etter at den er tappet ut. Hvis oljen er melkehvit, trenger det vann inn i girhuset som kan skade girmekanismen. Ta kontakt med nærmeste

Page 52

Vedlikehold

Yamaha-forhandler for å få utbedret tetningene i undervannshuset.

[NCM00711]

MERK:

Rådfør deg med nærmeste Yamaha-forhandler om håndtering av den brukte oljen.

5. Plasser utenbordsmotoren i loddrett stilling. Press girolje inn i hullet til giroljedreneringsskruen ved hjelp av en fleksibel eller trykksatt påfyllingsanordning.

Anbefalt girolje:

Hypoid girolje (SAE 90)

Giroljemengde:

0.075 L (0.079 US qt, 0.066 Imp.qt)

6. Sett en ny pakning på oljenivåpluggen. Når olje begynner å strømme ut av hullet til oljenivåpluggen, setter du i og trekker til oljenivåpluggen.

Tiltrekkingsmoment:

9.0 Nm (0.92 kgf-m, 6.6 ft-lb)

NMU29313

Kontroll og utskifting av anode(r)

Yamahas utenbordsmotorer er beskyttet mot korrosjon ved hjelp av offeranoder. Kontroller de utvendige anodene med jevne mellomrom. Fjern avleiringene på anodenes overflater. Rådfør deg med en Yamaha-forhandler i forbindelse med utskifting av utvendige anoder.

NCM00720

Du må ikke male anodene, for da virker de ikke lenger.

MERK:

Kontroller jordledningene som er koplet til utvendige anoder på modeller som er utstyrt med slike. Kontakt en Yamaha-forhandler i forbindelse med kontroll og utskifting av innvendige anoder som er festet til motorenheten.

7. Sett en ny pakning på giroljedreneringsskruen. Sett i og trekk til giroljedreneringsskruen.

Tiltrekkingsmoment:

9.0 Nm (0.92 kgf-m, 6.6 ft-lb)

Page 53

Utbedring av feil

NMU29427

Feilsøking

En feil i drivstoff-, kompresjons- eller tenningssystemet kan forårsake dårlig start, redusert effekt og andre problemer. I denne delen gis det en beskrivelse av grunnleggende kontroller samt mulige hjelpetiltak, og den omfatter alle Yamaha utenbordsmotorer. Av den grunn kan det forekomme punkter som ikke er relevante for din motor. Hvis utenbordsmotoren må repareres, kan du levere den inn hos en Yamaha-forhandler. Hvis varselindikatoren for motorfeil blinker, må du kontakte nærmeste Yamaha-forhandler.

Starteren fungerer ikke.

Sp. Er batterikapasiteten svak eller for liten? Sv. Kontroller batteriets tilstand. Bruk batteri med anbefalt kapasitet.

Sp. Er batteriforbindelsene løse eller korroderte? Sv. Trekk til batterikabelforbindelsene og rengjør batteripolene.

Sp. Er sikringen til relé eller elektrisk krets for elektrisk start gått? Sv. Finn årsaken til overbelasting av elektrisk system og reparer. Sett inn en sikring med riktig strømstyrke.

Sp. Er det feil på starterkomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er drivstofftanken tom? Sv. Fyll ren, ny bensin på tanken.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er fremgangsmåten for å starte motoren feil? Sv. Se side 26.

Sp. Er det funksjonsfeil på drivstoffpumpen? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er tennplugghetten(e) satt feil på? Sv. Kontroller og sett hetten(e) riktig på.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det feil på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Står girstangen i gir? Sv. Skift til fri.

Motoren vil ikke starte (starteren går rundt).

Sp. Er motorstoppledning ikke satt på? Sv. Sett på ledningen.

Sp. Er innvendige motordeler skadd? Sv. Få utført service hos en Yamaha-forhandler.

Page 54

Utbedring av feil

Motoren går ujevnt på tomgang eller stopper.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er det funksjonssvikt på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er forgasserinnstillingene uriktige? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lufteskruen på drivstofftanken stengt? Sv. Åpne lufteskruen.

Sp. Er chokeknappen trukket ut? Sv. Før den tilbake til utgangsposisjonen.

Sp. Er motorvinkelen for høy? Sv. Sett motoren i vanlig driftsstilling.

Sp. Er forgasseren tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er gasspjeldet feil justert? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er batterikabel frakoplet? Sv. Fest kabelen skikkelig.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift olje iht. spesifikasjonene.

Lydalarm utløst eller indikator lyser.

Sp. Er kjølesystemet tilstoppet? Sv. Kontroller om det er hindringer i vanninntaket.

Page 55

Utbedring av feil

Sp. Er motoroljenivået lavt? Sv. Fyll spesifisert motorolje på oljetanken.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er motoroljen forurenset eller forringet? Sv. Fyll på ny olje av spesifisert type.

Sp. Er oljefilteret tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det funksjonsfeil på oljetilførsels-/injeksjonspumpe? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lasten i båten feil fordelt? Sv. Fordel lasten slik at båten ligger plant i sjøen.

Sp. Er det feil på vannpumpe eller termostat? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det for mye vann i drivstoffilterkopp? Sv. Tøm filterkoppen.

Redusert motoreffekt.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellstigning eller -diameter feil? Sv. Monter riktig propell, slik at utenbordsmotoren kan kjøres i det anbefalte turtallsområdet.

Sp. Er trimvinkelen feil? Sv. Juster trimvinkelen for å få best mulig effekt.

Sp. Er motoren montert i feil høyde på akterspeilet? Sv. Få motoren justert til riktig høyde på akterspeilet.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er det groing på båtens bunn? Sv. Rengjør båtens bunn.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt girhuset? Sv. Fjern fremmedlegemene og rengjør undervannshuset.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Page 56

Utbedring av feil

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det funksjonssvikt på elektriske komponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Benyttes det ikke spesifisert drivstoff? Sv. Fyll på nytt drivstoff av spesifisert type.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det brudd på høytrykksdrivstoffpumpens drivrem? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Reagerer ikke motoren som den skal i forhold til girstangens posisjon? Sv. Få utført service hos en Yamaha-forhandler.

For store motorvibrasjoner.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellakselen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt propellen? Sv. Fjern dem og rengjør propellen.

Sp. Er motorens festebolt løs? Sv. Trekk til bolten.

Sp. Er lufteskruen stengt? Sv. Åpne lufteskruen.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Er svingbrakett løs eller skadd? Sv. Trekk den til eller få utført service hos en Yamaha-forhandler.

NMU29433

Midlertidige nødtiltak

NMU29440

Skade ved sammenstøt

NWM00870

Utenbordsmotoren kan bli påført alvorlig skade ved et sammenstøt under kjøring eller transport på tilhenger. Skaden kan gjøre utenbordsmotoren usikker å bruke.

Hvis utenbordsmotoren skulle støte på en gjenstand i vannet, gjør du som følger:

Page 57

1. Stopp motoren umiddelbart.

2. Kontroller om kontrollorganer eller komponenter er skadd. Undersøk også om båten er påført skade.

3. Returner forsiktig i sakte fart til nærmeste havn, uavhengig av om du har registrert skader eller ei.

4. Få en Yamaha-forhandler til å kontrollere utenbordsmotoren før du tar den i bruk igjen.

NMU31302

Starteren fungerer ikke

Hvis startmekanismen ikke fungerer (motoren kan ikke trekkes rundt med starteren), kan du starte motoren med en nødstartsnor.

NWM01452

●

Denne fremgangsmåten må bare benyttes i en nødssituasjon for å kunne føre båten til nærmeste havn for å få reparert motoren.

●

Kontroller at fjernkontrollspaken står i fri. Ellers kan båten plutselig begynne å bevege seg og en ulykke inntreffe.

●

Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten.

●

Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten.

Utbedring av feil

●

Kontroller at ingen står rett bak deg når du skal trekke i startsnoren. Den kan bli kastet bakover og skade noen.

●

Svinghjulet er svært farlig når det går rundt uten beskyttelse. Hold løstsittende klær og andre gjenstander unna svinghjulet når du skal starte motoren. Nødstartsnoren må bare brukes i henhold til instruksen. Du må ikke komme i berøring med svinghjulet eller andre bevegelige deler når motoren går. Sett ikke på startmekanisme eller motordeksel når motoren går.

●

Ta ikke på tenningscoil, tennpluggledning, tennplugghette eller andre elektriske komponenter når du skal starte eller bruke motoren. Da kan du få elektrisk støt.

NMU29632

Nødstart av motoren

1. Ta av motordekselet.

2. Skru ut boltene fra drivstofftanken.

3. Skru ut boltene fra starterhuset.

Page 58

Utbedring av feil

4. Skru ut bolten fra starterhuset samtidig som du løfter opp drivstofftanken.

5. Fjern hylsen.

6. Kople chokeledningen fra forgasseren samtidig som du løfter opp starterhuset.

7. Fjern starterhuset ved å trekke det mot deg.

8. Monter drivstofftankbraketten ved å sette i boltene.

9. Sett inn 2 bolter i den bakre delen av drivstofftanken.

10. Klargjør motoren for start. Se side 26. Påse at motoren står i fri og at klipset er festet til stoppbryteren for motoren.

11. Drei på hendelen på forgasseren for å betjene chokesystemet når motoren er kald. Etter at motoren har startet, fører du hendelen tilbake til utgangsposisjonen.

Page 59

12. Før nødstartsnorenden med knute inn i hakket på svinghjulsrotoren og legg snoren flere ganger rundt svinghjulet med urviserne samtidig som du løfter opp drivstofftanken.

MERK:

Hvis snoren er for lang etter at du har viklet den rundt svinghjulet, gjør du den kortere ved håndtaket.

13. Trekk snoren langsomt ut til du kjenner motstand.

14. Trekk snoren hardt rett ut for å dreie rundt motoren slik at den starter. Gjenta om nødvendig.

Utbedring av feil

bordsmotoren før den har gjennomgått en fullstendig kontroll.

[NCM00401]

NMU33501

Behandling av motor som har

stått under vann

Hvis utenbordsmotoren har stått under vann, må den omgående leveres inn hos nærmeste Yamaha-forhandler. Hvis ikke, kan det oppstå korrosjon nesten umiddelbart.

ADVARSEL: Forsøk ikke å kjøre uten-

Page 60

YAMAHA MOTOR CO., LTD.

Trykt i Frankrike April 2009–0.3 × 1 CR

Yamaha F2.5A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Viktig informasjon om håndboken

Innholdsfortegnelse

Sikkerhetsinformasjon

Generell informasjon

Spesifikasjoner og krav

Komponenter

Montering

Bruk

Vedlikehold

Utbedring av feil
