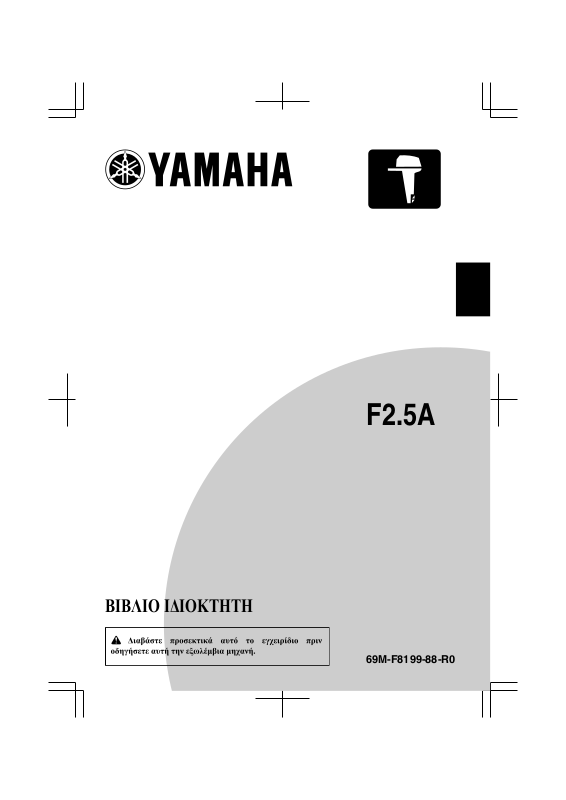

Yamaha F2.5A User Manual [el]

ΒΙΒΛΙΟ Ι∆ΙΟΚΤΗΤΗ

F2.5A

69M-F8199-88-R0

∆ιαβάστε προσεκτικά αυτό το εγχειρίδιο πριν οδηγήσετε αυτή την εξωλέµβια µηχανή. Όταν ταξιδεύετε, να έχετε αυτό το βιβλίο στο σκάφος, µέσα σε µια αδιάβροχη τσάντα. Αυτό το βιβλίο πρέπει να παραδοθεί µαζί µε τη µηχανή αν πουληθεί.

Σηµαντικές πληροφορίες για το βιβλίο

RMU25107

Προς τον ιδιοκτήτη της µηχανής

Σας ευχαριστούµε που επιλέξατε µια εξωλέµβια Yamaha. Αυτό το Βιβλίο Ιδιοκτήτη περιέχει τις

απαραίτητες πληροφορίες για τη σωστή λειτουργία, τη συντήρηση και τη φροντίδα της µηχανής. Η καλή κατανόηση αυτών των απλών οδηγιών θα σας βοηθήσει να απολαύσετε όλα τα πλεονεκτήµατα της νέας σας Yamaha. Αν έχετε οποιαδήποτε

ερώτηση σχετικά µε τη λειτουργία ή τη συντήρηση της εξωλέµβιάς σας, παρακαλούµε συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Σε αυτό το Βιβλίο Ιδιοκτήτη, οι σηµαντικές πληροφορίες που περιέχονται διακρίνονται µε τους ακόλουθους τρόπους.

: Αυτό είναι το σύµβολο προφυλάξεων ασφαλείας. Σας προειδοποιεί για ενδεχόµενους κινδύνους τραυµατισµού. Να τηρείτε όλα τα µηνύµατα ασφαλείας που ακολουθούν αυτό το σύµβολο ώστε να αποφύγετε πιθανό τραυµατισµό ή θάνατο.

RWM00781

Η ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ υποδηλώνει επικίνδυνη περίπτωση που, αν δεν αποφευχθεί, µπορεί να προκαλέσει θάνατο ή σοβαρό τραυµατισµό.

RCM00701

Η ΠΡΟΣΟΧΗ περιγράφει τα ειδικά προληπτικά µέτρα που πρέπει να λαµβάνονται για να αποφεύγεται ζηµιά στην εξωλέµβια µηχανή ή άλλη περιουσία.

ΣΗΜΕΙΩΣΗ:

Η ΣΗΜΕΙΩΣΗ παρέχει ουσιώδεις πληροφορίες που κάνουν τις διαδικασίες ευκολότερες ή πιο κατανοητές.

ντων της. Έτσι, ακόµα και αν αυτό το βιβλίο περιέχει τις τελευταίες πληροφορίες που ήταν διαθέσιµες τη στιγµή της να υπάρχουν µικροδιαφορές µεταξύ της µηχανής σας και αυτού του βιβλίου. Αν έχετε κάποια ερώτηση σχετικά µε αυτό το βιβλίο, παρακαλούµε συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Για να εξασφαλίσετε µεγάλη διάρκεια ζωής του προϊόντος, η Yamaha συνιστά να το χρησιµοποιείτε και να εκτελείτε τους προτεινόµενους ριοδικούς ελέγχους και συντήρηση, ακολουθώντας πιστά τις οδηγίες που υπάρχουν στο βιβλίο ιδιοκτήτη. Ζηµιές που είναι αποτέλεσµα αµέλειας αυτών των οδηγιών δεν καλύπτονται από την εγγύηση. Μερικές χώρες έχουν νόµους ή κανονισµούς που απαγορεύουν στους χρήστες να βγάζουν το προϊόν από τη χώρα που αγοράστηκε να µην είναι δυνατόν να δηλώσετε το προϊόν στη χώρα προορισµού. Επιπλέον, η εγγύηση µπορεί να µην ισχύει σε ορισµένες περιοχές. Όταν σχεδιάζετε να πάτε το προϊόν σε άλλη χώρα, συµβουλευτείτε τον έµπορο από όπου αγοράστηκε το προϊόν για πρόσθετες πληροφορίες. Αν αγοράσατε το προϊόν µ νωνήστε µε τον αντιπρόσωπο για να καταχωρηθείτε ως πελάτης και να δικαιούστε τις οριζόµενες υπηρεσίες.

εκτύπωσης, είναι δυνατόν

πε-

και µπορεί

εταχειρισµένο, επικοι-

ΣΗΜΕΙΩΣΗ:

Η σειρά µοντέλων F2.5AMH και τα στάνταρ αξεσουάρ χρησιµοποιούνται ως βάση για τις επεξηγήσεις και τις εικόνες αυτού του βιβλίου. Συνεπώς, ορισµένα θέµατα µπορεί να µην ισχύουν για όλα τα µοντέλα.

Η Yamaha αναζητά συνεχώς τρόπους για να εξελίξει τη σχεδίαση και την ποιότητα των προϊό-

Σηµαντικές πληροφορίες για το βιβλίο

RMU25141

F2.5A

ΒΙΒΛΙΟ Ι∆ΙΟΚΤΗΤΗ

1η Έκδοση, Μάρτιος 2010

Με την επιφύλαξη παντός δικαιώµατος.

Απαγορεύεται ρητά

κάθε ανατύπωση ή χρήση

χωρίς έγγραφη έγκριση από την

Yamaha Motor Co., Ltd.

Τυπώθηκε στη Γαλλία

Περιεχόµενα

Πληροφορίες που αφορούν την

ασφάλεια .................................................. 1

Ασφάλεια στην εξωλέµβια

µηχανή ............................................... 1

Προπέλα ................................................... 1

Περιστρεφόµενα µέρη .............................. 1

Καυτά µέρη .............................................. 1

Ηλεκτροπληξία ......................................... 1

Καλώδιο (κορδόνι) σταµατήµατος του

κινητήρα ............................................... 1

Βενζίνη ..................................................... 1

Έκθεση σε βενζίνη και χύσιµο

βενζίνης ................................................. 1

Μονοξείδιο του άνθρακα .......................... 2

Τροποποιήσεις .......................................... 2

Ασφάλεια στο σκάφος .......................... 2

Αλκοόλ και φάρµακα ............................... 2

Σωσίβια ..................................................... 2

Άνθρωποι στο νερό .................................. 2

Επιβάτες .................................................... 2

Υπερφόρτωση ........................................... 2

Αποφεύγετε συγκρούσεις ......................... 2

Καιρός ...................................................... 3

Εκπαίδευση των επιβατών ........................ 3

Εκδόσεις ασφάλειας στο σκάφος ............. 3

Νόµοι και κανονισµοί ............................... 3

Γενικές πληροφορίες .............................. 4

Εγγραφή αριθµών αναγνώρισης ........... 4

Αριθµός σειράς της εξωλέµβιας ............... 4

Πιστοποιητικό συµµόρφωσης ............... 4

Ένδειξη CE ........................................... 4

∆ιαβάστε τα βιβλία οδηγιών και τις

ετικέτες .............................................. 5

Προειδοποιητικές ετικέτες ...................... 5

Τεχνικά χαρακτηριστικά και

απαιτήσεις ............................................... 8

Τεχνικά χαρακτηριστικά ....................... 8

Απαιτήσεις τοποθέτησης ...................... 9

Κατάλληλη ιπποδύναµη σκάφους ............ 9

Τοποθέτηση της εξωλέµβιας .................... 9

Επιλογή προπέλας ................................. 9

Προδιαγραφές λαδιού κινητήρα ......... 10

Προδιαγραφές καυσίµου ..................... 10

Βενζίνη ................................................... 10

Λασπωµένα ή όξινα νερά ................... 11

Μουράβια ............................................ 11

Προϋποθέσεις απόρριψης της

µηχανής ........................................... 11

Εξοπλισµός έκτακτης ανάγκης ........... 11

Πληροφορίες σχετικά µε τον έλεγχο της

εκποµπής καυσαερίων ..................... 11

Mοντέλα SAV ........................................ 11

Τµήµατα ................................................ 13

∆ιάγραµµα τµηµάτων ......................... 13

∆οχείο καυσίµου .................................... 13

Τάπα δοχείου καυσίµου .......................... 14

Βίδα εξαέρωσης ...................................... 14

Μοχλός παροχής καυσίµου .................... 14

Λαγουδέρα .............................................. 14

Μοχλός αλλαγής ταχυτήτων .................. 15

Χειρολαβή γκαζιού ................................. 15

Ένδειξη θέσης γκαζιού ........................... 15

Ρυθµιστής τριβής τιµονιού ..................... 15

Καλώδιο (κορδόνι) σταµατήµατος του

κινητήρα και κλιπ ............................... 16

Κουµπί σταµατήµατος κινητήρα ............ 16

Κουµπί τσοκ για τραβηχτό τύπο ............ 16

Λαβή κορδονιέρας .................................. 16

Ρυθµ

ιστής τριβής τιµονιού ..................... 17

Ράβδος κλίσης (πείρος ανύψωσης) ........ 17

Μοχλός στήριξης ανύψωσης για µοντέλα

χειροκίνητης ανύψωσης ...................... 17

Μοχλός ασφάλισης καπακιού

(τραβηχτός) ......................................... 17

Χειρολαβή µεταφοράς ............................ 18

Εγκατάσταση ........................................ 19

Εγκατάσταση ...................................... 19

Τοποθέτηση της εξωλέµβιας .................. 19

Στήριξη της εξωλέµβιας µηχανής ........... 20

Λειτουργία ............................................. 22

Πρώτη φορά λειτουργίας .................... 22

Βάλτε λάδι κινητήρα .............................. 22

Στρώσιµο του κινητήρα .......................... 22

Μάθετε το σκάφος σας ........................... 22

Έλεγχοι πριν βάλετε µπροστά τη

µηχανή ............................................. 22

Στάθµη καυσίµου ................................... 23

Αφαιρέστε το καπάκι .............................. 23

Σύστηµα καυσίµου ................................. 23

Περιεχόµενα

Χειριστήρια ............................................ 23

Καλώδιο (κορδόνι) σταµατήµατος του

κινητήρα ............................................. 24

Λάδι κινητήρα ........................................ 24

Κινητήρας ............................................... 24

Τοποθέτηση του καπακιού ..................... 24

Τροφοδοσία του ενσωµατωµένου

δοχείου µε καύσιµο ......................... 25

Λειτουργία του κινητήρα .................... 26

Τροφοδοσία µε καύσιµο ......................... 26

Άναµµα του κινητήρα ............................. 26

Έλεγχοι αφού βάλετε µπροστά τη

µηχανή ............................................. 28

Νερό ψύξης ............................................. 28

Ζέσταµα του κινητήρα ........................ 28

Ζέσταµα (Μοντέλα χειροκίνητης

εκκίνησης) .......................................... 28

Έλεγχοι µετά το ζέσταµα του

κινητήρα .......................................... 29

Αλλαγή ταχύτητας .................................. 29

∆ιακόπτες σταµατήµατος ....................... 29

Αλλαγή ταχύτητας .............................. 29

Σβήσιµο του κινητήρα ........................ 30

∆ιαδικασία .............................................. 30

Κλίση της εξωλέµβιας µηχανής .......... 31

Ρύθµιση της γωνίας κλίσης στα µοντέλα

χειροκίνητης ανύψωσης ...................... 31

Ρύθµιση της κλίσης του σκάφους ........... 32

Ανύψωση και κατέβασµα της

µηχανής ........................................... 33

∆ιαδικασία ανύψωσης (µοντέλα

χειροκίνητης ανύψωσης) .................... 34

∆ιαδικασία κατεβάσµατος (για τα

µοντέλα χειροκίνητης ανύψωσης) ...... 35

Πλεύση υπό άλλες συνθήκες .............. 35

Συντήρηση ............................................ 36

Μεταφορά και αποθήκευση της

εξωλέµβιας µηχανής ........................ 36

Μοντέλα στήριξης µε βίδα σφιχτήρα ..... 36

Αποθήκευση της εξωλέµβιας

µηχανής ............................................... 37

∆ιαδικασία .............................................. 37

Λίπανση .................................................. 39

Καθαρισµός της εξωλέµβιας

µηχανής ............................................... 39

Έλεγχος της βαµµένης επιφάνειας της

εξωλέµβιας .......................................... 39

Περιοδική συντήρηση ......................... 39

Ανταλλακτικά ......................................... 40

∆ύσκολες συνθήκες λειτουργίας ............ 40

Πίνακας συντήρησης 1 ........................... 41

Πίνακας συντήρησης 2 ........................... 43

Γρασάρισµα ............................................ 43

Καθαρισµός και ρύθµιση του µπουζί ..... 44

Εξέταση της ταχύτητας ρελαντί ............. 44

Αλλαγή του λαδιού κινητήρα ................. 45

Έλεγχος καλωδιώσεων και

βυσµάτων ............................................ 46

Έλεγχος της προπέλας ............................ 47

Αφαίρεση της προπέλας ......................... 47

Τοποθέτηση της προπέλας ..................... 48

Αλλαγή της βαλβολίνης ......................... 48

Έλεγχος και αντικατάσταση της(των)

ανόδου(ων) ......................................... 49

Αντιµετώπιση προβληµάτων ............... 51

∆ιάγνωση προβληµάτων ..................... 51

Προσωρινές ενέργειες σε επείγουσες

περιπτώσεις ..................................... 55

Ζηµιά από πρόσκρουση .......................... 55

Η µίζα δεν λειτουργεί ............................. 55

Εκκίνηση Έκτακτης Ανάγκης ................ 56

Μεταχείριση βυθισµένης µηχανής ...... 57

Πληροφορίες που αφορούν την ασφάλεια

RMU33622

Ασφάλεια στην εξωλέµβια µηχανή

Τηρείτε πάντα αυτές τις προφυλάξεις.

RMU36501

Προπέλα

Αν κάποιος άνθρωπος έρθει σε επαφή µε την προπέλα µπορεί να τραυµατιστεί ή και να σκοτωθεί. Η προπέλα µ πορεί να συνεχίσει να κινείται ακόµα και όταν η µηχανή είναι σε νεκρά, ενώ οι αιχµηρές άκρες της προπέλας κόβουν ακόµα και όταν είναι ακίνητες.

●

Σβήνετε τον κινητήρα όταν ένα άτοµο είναι στο νερό κοντά σας.

●

Κρατάτε τους ανθρώπους µακριά από την προπέλα, ακόµα και όταν η µηχανή είναι σβηστή.

RMU33630

Περιστρεφόµενα µέρη

Τα χέρια, τα πόδια, τα µαλλιά, τα κοσµήµατα, τα ρούχα, τα λουριά του σωσίβιου, κλπ. µπορεί να πιαστούν στα εσωτερικά περιστρεφόµενα µέρη της µηχανής, πράγµα που θα οδηγήσει σε σοβαρό τραυµατισµό ή θάνατο. Το καπάκι πρέπει να βρίσκεται στη θέση του όσο είναι δυνατόν. Μην αφαιρείτε ή καπάκι όταν λειτουργεί ο κινητήρας. Λειτουργείτε τον κινητήρα χωρίς το καπάκι µόνο εφόσον ακολουθείτε συγκεκριµένες οδηγίες του βιβλίου οδηγιών. Κρατήστε τα χέρια, τα πόδια, τα µαλλιά, τα κοσµήµατα, τα ρούχα, τα λουριά του σωσίβιου, κλπ. µακριά από τυχόν εκτεθειµένα κινούµενα µέρη.

RMU33640

Καυτά µέρη

Στη διάρκεια και µετά τη λειτουργία, τα µέρη του κινητήρα είναι αρκετά καυτά για να προκαλέσουν εγκαύµατα. Αποφύγετε να αγγίζετε τα µέρη κάτω από το καπάκι ώσπου να κρυώσει ο κινητήρας.

RMU33650

Ηλεκτροπληξία

Μην αγγίζετε τα ηλεκτρικά µέρη όταν βάζετε µπροστά ή όταν λειτουργεί ο κινητήρας. Μπορεί

να προκαλέσουν ηλεκτροπληξία.

αντικαθιστάτε το

RMU33671

Καλώδιο (κορδόνι) σταµατήµατος του κινητήρα

Συνδέστε το καλώδιο σταµατήµατος για να σβήσει ο κινητήρας αν ο οδηγός πέσει από το σκάφος ή αφήσει το πιλοτήριο. Αυτό εµποδίζει το σκάφος να φύγει µακριά µε ταχύτητα εγκαταλείποντας τους ανθρώπους ή να πέσει πάνω σε ανθρώπους ή αντικείµενα. Συνδέετε πάντα το καλώδιο σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το πόδι όταν οδηγείτε. Μην το αφαιρείτε για να αφήσετε το πιλοτήριο όσο το σκάφος κινείται. Μην συνδέετε το καλώδιο σε ρούχα που µπορεί να σχιστούν, ούτε να το δροµολογείτε µε τρόπο που θα µπορούσε να µπλεχτεί, µε αποτέλεσµα να µην λειτουργήσει όταν χρειαστεί. Μην δροµολογείτε το καλώδιο µε τρόπο που να µπορεί να τραβηχτεί έξω κατά λάθος. Αν το καλώδιο τραβηχτεί στη διάρκεια της λειτουργίας, ο κινητήρας θα σβήσει και θα χάσετε το µεγαλύτερο µέρος του ελέγχου µε το τιµόνι. Το σκάφος

να επιβραδύνει απότοµα, πετώντας µπρο-

µπορεί στά ανθρώπους και αντικείµενα.

RMU33810

Βενζίνη

Η βενζίνη και οι αναθυµιάσεις της είναι εξαιρετικά εύφλεκτες και εκρηκτικές ύλες. Να ανε-

φοδιάζεστε πάντα µε καύσιµο σύµφωνα µε τη διαδικασία της σελίδας 26 για να µειώσετε τον κίνδυνο πυρκαγιάς και έκρηξης.

RMU33820

Έκθεση σε βενζίνη και χύσιµο βενζίνης

Φροντίστε να µην χυθεί βενζίνη. Αν χυθεί βενζίνη, σκουπίστε την αµέσως µε στεγνά πανιά. Απαλλαγείτε από τα πανιά µε τον ενδεδειγµένο τρόπο. Αν χυθεί βενζίνη στο δέρµα σας, πλυθείτε αµέσως µε σαπούνι και νερό. Αλλάξτε τα ρούχα σας αν βραχούν µε βενζίνη. Αν καταπιείτε βενζίνη, εισπνεύσετε πολλούς ατµούς βενζίνης ή πάει βενζίνη στα µάτια σας,

Πληροφορίες που αφορούν την ασφάλεια

επικοινωνήστε αµέσως µε έναν γιατρό. Ποτέ µην ρουφάτε καύσιµο µε το στόµα.

RMU33900

Μονοξείδιο του άνθρακα

Αυτό το προϊόν εκπέµπει καυσαέρια που περιέχουν µονοξείδιο του άνθρακα, ένα άχρωµο και άοσµο αέριο που µπορεί να προκαλέσει εγκεφαλικές βλάβες ή θάνατο αν εισπνευστεί. Τα συµπτώµατα περιλαµβάνουν ναυτία, ζάλη και νύστα. Ο χώρος του οδηγού και οι καµπίνες θα πρέπει να αερίζονται

καλά. Μην φράζετε τις εξόδους των

καυσαερίων.

RMU33780

Τροποποιήσεις

Μην επιχειρήσετε να τροποποιήσετε αυτή την εξωλέµβια. Οι τροποποιήσεις µπορεί να µειώσουν την ασφάλεια και την αξιοπιστία, και να κάνουν επικίνδυνη ή παράνοµη τη χρήση της εξωλέµβιας µηχανής.

RMU33740

Ασφάλεια στο σκάφος

Αυτό το τµήµα περιλαµβάνει µ ερικές από τις πολλές σηµαντικές προφυλάξεις ασφαλείας που θα πρέπει να παίρνετε όταν είστε στο σκάφος.

RMU33710

Αλκοόλ και φάρµακα

Ποτέ µην οδηγείτε έχοντας καταναλώσει αλκοόλ ή έχοντας πάρει φάρµακα. Η µέθη είναι από τους πιο συνηθισµένους παράγοντες που οδηγούν σε θανατηφόρα ατυχήµατα µε σκάφη.

RMU33720

Σωσίβια

Έχετε ένα εγκεκριµένο σωσίβιο στο σκάφος για κάθε επιβάτη. Η Yamaha συνιστά να φοράτε σωσίβιο όποτε ταξιδεύετε µε το σκάφος. Τουλάχιστον τα παιδιά και όσοι δεν ξέρουν κολύµπι θα πρέπει πάντα να φορούν σωσίβιο, ενώ όταν οι συνθήκες εγκυµονούν κινδύνους θα πρέπει να φορούν όλοι σωσίβιο.

RMU33731

Άνθρωποι στο νερό

Πάντα να κοιτάτε προσεκτικά για ανθρώπους στο νερό, όπως κολυµβητές, σκιέρ ή δύτες, όταν λει-

τουργεί ο κινητήρας. Αν κάποιος είναι µέσα στο νερό κοντά στο σκάφος, βάλτε νεκρά και σβήστε τον κινητήρα. Μένετε µακριά από περιοχές µε κολυµβητές. Οι κολυµβητές δεν φαίνονται εύκολα. Η προπέλα συνεχίζει να κινείται ακό

µα και όταν η µηχανή είναι σε νεκρά. Σβήνετε τον κινητήρα όταν ένα άτοµο είναι στο νερό κοντά σας.

RMU33751

Επιβάτες

Συµβουλεύεστε τις οδηγίες του κατασκευαστή του σκάφους για λεπτοµέρειες σχετικά µε τις κατάλληλες θέσεις των επιβατών στο σκάφος σας και να βεβαιώνεστε ότι όλοι οι επιβάτες είναι σωστά τοποθετηµένοι πριν επιταχύνετε και όταν οδηγείτε µ ε ταχύτητα µ εγαλύτερη από το ρελαντί. Αν στέκεστε ή κάθεστε σε ακατάλληλη θέση µ

πορεί είτε να πέσετε στο νερό είτε µέσα στο σκάφος λόγω κυµάτων, απόνερων ή ξαφνικών αλλαγών ταχύτητας ή κατεύθυνσης. Ακόµα και όταν οι επιβάτες είναι σε σωστές θέσεις, να τους προειδοποιείτε όταν πρέπει να κάνετε κάποιον ασυνήθιστο ελιγµό. Πάντα να αποφεύγετε να πηδάτε κύµατα ή απόνερα

RMU33760

Υπερφόρτωση

Μην υπερφορτώνετε το σκάφος. Συµβουλεύεστε την πλάκα προδιαγραφών ή τον κατασκευαστή του σκάφους σχετικά µ ε το µ έγιστο βάρος και τον αριθµό των επιβατών. Βεβαιώνεστε ότι το βάρος είναι σωστά κατανεµηµένο σύµφωνα µε τις οδηγίες του κατασκευαστή του σκάφους. Υπερφόρτωση ή ακατάλληλη κατανοµή βάρους µπορεί να δυσκολέψει τον χειρισµό του σκάφους και να οδηγήσει σε ατύχηµα, αναποδογύρισµα ή βύθισµα.

RMU33772

Αποφεύγετε συγκρούσεις

Ελέγχετε συνεχώς για την παρουσία ανθρώπων, αντικειµένων ή άλλων σκαφών. Να είστε σε εγρήγορση για συνθήκες που περιορίζουν την ορατότητά σας ή σας εµποδίζουν να βλέπετε άλλους.

Πληροφορίες που αφορούν την ασφάλεια

ZMU06025

Οδηγείτε προσεκτικά µε χαµηλές ταχύτητες και σε απόσταση ασφαλείας από ανθρώπους, αντικείµενα ή άλλα σκάφη.

●

Μην ακολουθείτε ακριβώς από πίσω άλλα σκάφη ή θαλάσσιους σκιέρ.

●

Αποφύγετε απότοµες στροφές ή άλλες µανούβρες που δυσκολεύουν τους άλλους να σας αποφύγουν ή να καταλάβουν πού πάτε.

●

Αποφεύγετε περιοχές µε βυθισµένα αντικείµενα ή ρηχά νερά.

●

Να οδηγείτε ανάλογα µε τις ικανότητές σας και να αποφεύγετε απότοµους ελιγµούς για να µειώσετε τον κίνδυνο απώλειας ελέγχου, εκτόξευσης και σύγκρουσης.

●

Κάνετε εγκαίρως τις απαραίτητες ενέργειες για να αποφύγετε τις συγκρούσεις. Μην ξεχνάτε ότι τα σκάφη δεν έχουν φρένα και ότι αν στα-

µατήσετε τον κινητήρα ή µειώσετε το γκάζι, µειώνεται και η δυνατότητα ελιγµών µε το τιµόνι. Αν δεν είστε σίγουροι ότι µπορείτε να

σταµατήσετε εγκαίρως πριν χτυπήσετε αντικείµενο, ανοίξτε το γκάζι και στρίψτε προς άλλη κατεύθυνση.

RMU33790

Καιρός

Να είστε πάντα ενηµερωµένοι για τον καιρό. Ελέγχετε τα δελτία καιρού πριν ξεκινήσετε µε το σκάφος. Αποφεύγετε τα ταξίδια µε επικίνδυνο καιρό.

ένα

RMU33880

Εκπαίδευση των επιβατών

Βεβαιωθείτε ότι τουλάχιστον ένας από τους υπόλοιπους επιβάτες είναι εκπαιδευµένος και µπορεί να οδηγήσει το σκάφος σε περίπτωση έκτακτης ανάγκης.

RMU33890

Εκδόσεις ασφάλειας στο σκάφος

Να είστε ενηµερωµένοι σχετικά µε την ασφάλεια του σκάφους. Πρόσθετες εκδόσεις και πληροφορίες µπορείτε να προµηθευτείτε από πολλούς οργανισµούς σκαφών.

RMU33600

Νόµοι και κανονισµοί

Να γνωρίζετε τους θαλάσσιους νόµους και κανονισµούς της περιοχής που ταξιδεύετε - και να τους τηρείτε. Υπάρχουν διάφορα σετ κανονισµών που ισχύουν ανάλογα µε τη γεωγραφική περιοχή, αλλά σε γενικές γραµµές είναι όλα παραλλαγές των ∆ιεθνών Κανονισµών Ασφαλούς Ναυσιπλοΐας.

Γενικές πληροφορίες

RMU25171

Εγγραφή αριθµών αναγνώρισης

RMU25183

Αριθµός σειράς της εξωλέµβιας

Ο αριθµός σειράς της εξωλέµβιας µηχανής αναγράφεται στην ετικέτα που είναι τοποθετηµένη στην αριστερά πλευρά του βραχίονα στήριξης. Γράψτε τον αριθµό σειράς της εξωλέµβιάς σας στα διαθέσιµα κενά, ώστε να τον έχετε εύκαιρο σε περίπτωση που θέλετε να παραγγείλετε ανταλλακτικά από τον αντιπρόσωπο της Yamaha στοιχείο αναφοράς σε περίπτωση κλοπής της εξωλέµβιας.

1. Θέση αριθµού σειράς της εξωλέµβιας

ή ως

●

Όνοµα Κατασκευαστή Κινητήρα

●

Όνοµα µοντέλου

●

Κωδικός προϊόντος του µοντέλου (Εγκεκριµένος κωδικός µοντέλου)

●

Κωδικός σύµφωνων κοινοτικών οδηγιών

RMU25203

Ένδειξη CE

Οι εξωλέµβιες µηχανές που έχουν την ένδειξη “CE” είναι σύµφωνες µε τις κοινοτικές οδηγίες; 98/37/EC, 94/25/EC - 2003/44/EC και 2004/108/ EC.

1. Θέση ένδειξης CE

RMU37290

Πιστοποιητικό συµµόρφωσης

Αυτή η εξωλέµβια µηχανή είναι σύµφωνη µε ορισµένα τµήµατα της οδηγίας του Ευρωπαϊκού Κοινοβουλίου σχετικά µε τις µηχανές. Κάθε σύµφωνη εξωλέµβια συνοδεύεται από το Πιστοποιητικό Συµµόρφωσης. Το Πιστοποιητικό Συµµόρφωσης περιέχει τις ακόλουθες πληροφορίες;

ZMU06304

Γενικές πληροφορίες

RMU33522

∆ιαβάστε τα βιβλία οδηγιών και τις ετικέτες

Πριν λειτουργήσετε ή εργαστείτε στη µηχανή:

●

∆ιαβάστε αυτό το βιβλίο οδηγιών.

●

∆ιαβάστε όλα βιβλία οδηγιών που παρέχονται µε το σκάφος.

●

∆ιαβάστε όλες τις ετικέτες που υπάρχουν στην εξωλέµβια και το σκάφος.

Αν χρειάζεστε πρόσθετες πληροφορίες, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

RMU33832

Προειδοποιητικές ετικέτες

Αν αυτές οι ετικέτες έχουν καταστραφεί ή λείπουν, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha για να σας τις αντικαταστήσει.

F2.5A

Γενικές πληροφορίες

ZMU05811

RMU33922

Περιεχόµενα των ετικετών

Οι παραπάνω προειδοποιητικές ετικέτες σηµαίνουν τα εξής.

RWM01701

●

Μην αγγίζετε ή αφαιρείτε ηλεκτρικά εξαρτήµατα όταν βάζετε µπροστά ή όταν λειτουργεί ο κινητήρας.

RWM01711

Η βενζίνη είναι εξαιρετικά εύφλεκτη και εκρηκτική. Σβήνετε τον κινητήρα πριν τον ανεφοδιασµό µε καύσιµο. Σφίξτε την τάπα του δοχείου και τη βίδα εξαέρωσης όταν δεν χρησι-

µοποιείται.

RWM01681

●

Κρατήστε τα χέρια, τα µαλλιά και τα ρούχα µακριά από τα περιστρεφόµενα µέρη του κινητήρα όταν λειτουργεί.

●

∆ιαβάστε τα Βιβλία Ιδιοκτήτη και τις ετικέτες.

●

Φορέστε ένα εγκεκριµένο σωσίβιο.

●

Βεβαιωθείτε ότι έχει επιλεχθεί η νεκρά ταχύτητα πριν βάλετε µπροστά τον κινητήρα.

Γενικές πληροφορίες

RMU35132

Σύµβολα

Τα ακόλουθα σύµβολα σηµαίνουν τα εξής.

Προσοχη/Προειδοποίηση

ZMU05696

∆ιαβάστε το Βιβλίο Ιδιοκτήτη

ZMU05664

Ηλεκτρικό ατύχηµα

ZMU05666

Ατύχηµα που προκλήθηκε από συνεχόµενη περιστροφή

ZMU05665

Τεχνικά χαρακτηριστικά και απαιτήσεις

RMU34520

Τεχνικά χαρακτηριστικά

ΣΗΜΕΙΩΣΗ:

Η ένδειξη “(AL)” στα τεχνικά χαρακτηριστικά παρακάτω δηλώνει την αριθµητική αξία της αλουµινένιας προπέλας που έχει τοποθετηθεί. Οµοίως, η ένδειξη “(SUS)” δηλώνει την αξία της ατσάλινης προπέλας και η ένδειξη “(PL)” την αξία της πλαστικής προπέλας που έχει τοποθετηθεί.

ΣΗΜΕΙΩΣΗ:

“*” σηµαίνει, επιλέξτε το λάδι κινητήρα αναφερόµενοι στον πίνακα της παραγράφου για το λάδι κινητήρα. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 10.

RMU2821J

∆ιάσταση:

Συνολικό µήκος:

623 mm (24.5 in)

Συνολικό πλάτος:

345 mm (13.6 in)

Συνολικό ύψος S:

1021 mm (40.2 in)

Συνολικό ύψος L:

1148 mm (45.2 in)

Ύψος καθρέφτη S:

432 mm (17.0 in)

Ύψος καθρέφτη L:

559 mm (22.0 in)

Βάρος (AL) S:

17.0 kg (37 lb)

Βάρος (AL) L:

17.0 kg (37 lb)

Απόδοση:

Απόσταση λειτουργίας µε πλήρες γκάζι:

5250–5750 στροφές/λεπτό

Μέγιστη έξοδος:

1.8 kWστις5500 στροφές/λεπτό (2.5

ίπποιστις5500 στροφές/λεπτό)

Στροφές ρελαντί (σε νεκρά):

1900 ±100 στροφές/λεπτό

Κινητήρας:

Τύπος:

Τετράχρονος κινητήρας S

Κυλινδρισµός:

72.0 cm³

∆ιάµετρος ×

54.0 × 31.5 mm (2.13 × 1.24 in)

Σύστηµα ανάφλεξης:

TCI

Μπουζί (NGK):

BR6HS

∆ιάκενο ακίδας:

0.6–0.7 mm (0.024–0.028 in)

Σύστηµα ελέγχου:

Λαγουδέρα

Σύστηµα εκκίνησης:

Χειροκίνητο

Σύστηµα τσοκ:

Βαλβίδα τσοκ

∆ιάκενο βαλβίδας (κρύος κινητήρας) ΕΙΣ:

0.08–0.12 mm (0.0032–0.0047 in)

∆ιάκενο βαλβίδας (κρύος κινητήρας) ΕΞ:

0.08–0.12 mm (0.0032–0.0047 in)

Μονάδα οδήγησης:

Θέσεις γραναζιών:

Πρόσω-νεκρά

Σχέση γραναζιών:

2.08(27/13)

Σύστηµα κλίσης και ανύψωσης:

Χειροκίνητη ανύψωση

Ένδειξη

Καύσιµο και λάδι:

Συνιστώµενο καύσιµο:

Απλή αµόλυβδη βενζίνη

Eλάχιστα οκτάνια έρευνας:

90 Χωρητικότητα δοχείου καυσίµου (ενσωµατωµένου):

0.9 L (0.24 US gal, 0.20 Imp.gal)

διαδροµή:

προπέλας:

Τεχνικά χαρακτηριστικά και απαιτήσεις

Συνιστώµενο λάδι κινητήρα:

Λάδι τετράχρονου κινητήρα εξωλέµβιας

Συνιστώµενη οµάδα λαδιών κινητήρα 1*:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Συνιστώµενη οµάδα λαδιών κινητήρα 2*:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Ποσότητα λαδιού κινητήρα:

0.4 L (0.42 US qt, 0.35 Imp.qt)

Λίπανση:

Εµβάπτιση

Συνιστώµενη βαλβολίνη:

Βαλβολίνη ποδιού SAE#90

Ποσότητα βαλβολίνης:

0.075 L (0.079 US qt, 0.066 Imp.qt)

Ροπή σύσφιξης:

Μπουζί:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Μπουλόνι αδειάσµατος λάδι κινητήρα:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Στάθµη θορύβου και κραδασµών:

µη ηχητικής πίεσης χειριστή (ICOMIA

Στάθ

39/94 και 40/94):

80.9 dB(A) Κραδασµοί στη χειρολαβή της λαγουδέρας (ICOMIA 38/94):

3.8 m/s²

RMU33554

Απαιτήσεις τοποθέτησης

RMU33564

Κατάλληλη ιπποδύναµη σκάφους

RWM01560

Η υπερβολική ταχύτητα του σκάφους µπορεί να προκαλέσει σοβαρή αστάθεια.

Πριν τοποθετήσετε την(τις) εξωλέµβια(ες), βεβαιωθείτε ότι η συνολική ιπποδύναµη της(των) µηχανής(ών) δεν υπερβαίνει την µέγιστη τιµή ιπποδύναµης του σκάφους. ∆είτε την πλάκα προ-

διαγραφών του σκάφους ή επικοινωνήστε µε τον κατασκευαστή.

RMU33571

Τοποθέτηση της εξωλέµβιας

RWM01570

●

Λάθος τοποθέτηση της εξωλέµβιας µηχανής µπορεί να οδηγήσει σε επικίνδυνες καταστά-

σεις όπως κακό χειρισµό, απώλεια ελέγχου ή κίνδυνο πυρκαγιάς.

●

Επειδή η µηχανή είναι πολύ βαριά, απαιτείται ειδικός εξοπλισµός και εκπαίδευση για να τοποθετηθεί σωστά.

Ο αντιπρόσωπος ή κάποιο άλλο έµπειρο άτοµο στην εξάρτιση σκαφών θα πρέπει να τοποθετήσει τη µηχανή χρησιµοποιώντας τα κατάλληλα εργαλεία και οδηγίες τοποθέτησης. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 19.

RMU34194

Επιλογή προπέλας

Μετά την επιλογή της εξωλέµβιας, η επιλογή της σωστής προπέλας είναι από τις πιο σηµαντικές αποφάσεις αγοράς για έναν ιδιοκτήτη σκάφους. Ο τύπος, το µέγεθος και η σχεδίαση της προπέλας έχουν άµεση επίδραση στην επιτάχυνση, την ανώτατη ταχύτητα, την οικονοµία καυσίµου, ακόµα και στη διάρκεια ζωής του Yamaha σχεδιάζει και κατασκευάζει προπέλες για κάθε εξωλέµβια Yamaha και για κάθε εφαρµογή. Οι εξωλέµβιες Yamaha είναι εφοδιασµένες µε προπέλες κατάλληλες για µεγάλο εύρος εφαρµογών, υπάρχουν όµως ορισµένες χρήσεις όπου µια άλλη προπέλα θα απέδιδε καλύτερα. Ο αντιπρόσωπος της Yamaha θα σας βοηθήσει να επιλέξετε τη

σωστή προπέλα ανάλογα µε τις ανάγκες σας. Επιλέξτε µια προπέλα που θα επιτρέπει στον κινητήρα να φτάνει στο µέσο ή το πάνω µισό των στροφών λειτουργίας µε τέρµα το γκάζι και µέγιστο φορτίο. Γενικά, επιλέξτε προπέλα µε µεγαλύτερο βήµα για µικρότερα φορτία και µια

κινητήρα. Η

Τεχνικά χαρακτηριστικά και απαιτήσεις

προπέλα µ ε µικρότερο βήµα για µεγαλύτερα φορτία. Αν µεταφέρετε φορτία που το βάρος τους µεταβάλλεται σηµαντικά επιλέξτε µια προπέλα που επιτρέπει στον κινητήρα να λειτουργεί στις κατάλληλες στροφές µε το µέγιστο φορτίο, αλλά µειώνετε το γκάζι όταν µεταφέρετε ελαφρύτερα φορτία, ώστε οι στροφές να παραµένουν σε τρεπτά επίπεδα. Για να ελέγξετε την προπέλα, αναφερθείτε στη σελίδα 47.

123

1. ∆ιάµετρος προπέλας σε ίντσες

2. Βήµα προπέλας σε ίντσες

3. Tύπος προπέλας (ένδειξη σειράς µοντέλου)

RMU35096

Προδιαγραφές λαδιού κινητήρα

Συνιστώµενο λάδι κινητήρα:

Λάδι για τετράχρονους κινητήρες µε συνδυασµό των ακόλουθων ταξινοµήσεων SAE και API

Τύπος λαδιού κινητήρα SAE:

10W-30 ή 10W-40

Τύπος λαδιού κινητήρα API:

SE, SF, SG, SH, SJ, SL

Ποσότητα λαδιού κινητήρα:

0.4 L (0.42 US qt, 0.35 Imp.qt)

Αν δεν υπάρχουν οι συνιστώµενοι τύποι λαδιού, επιλέξτε κάποιο άλλο λάδι από τον ακόλουθο πίνακα, σύµφωνα µε τη µέση θερµοκρασία της περιοχής σας.

ZMU04604

επι-

RMU36360

Προδιαγραφές καυσίµου

RMU36802

Βενζίνη

Χρησιµοποιείτε βενζίνη καλής ποιότητας µε τον ενδεδειγµένο αριθµό οκτανίων. Αν ακούγεται θόρυβος απ’ τα πειράκια ή σφύριγµα, χρησιµοποιήστε διαφορετικής µάρκας βενζίνη ή σούπερ αµόλυβδη.

Συνιστώµενη βενζίνη:

Απλή αµόλυβδη βενζίνη µε ελάχιστη περιεκτικότητα οκτανίων 90 (Αριθµός Οκτανίων Έρευνας).

RCM01981

●

Μην χρησιµοποιείτε µ ολυβωµένη βενζίνη. Η µολυβωµένη βενζίνη µπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα.

●

Αποφύγετε την είσοδο νερού και µολυσµένων υλικών στο δοχείο καυσίµου. Το µολυσµένο καύσιµο µειώνει τις επιδόσεις και µπορεί να προκαλέσει βλάβη στον κινητήρα. Χρησιµοποιείτε µόνο καθαρή βενζίνη που έχει αποθηκευτεί σε καθαρά δοχεία.

Τεχνικά χαρακτηριστικά και απαιτήσεις

RMU36880

Λασπωµένα ή όξινα νερά

Η Yamaha συνιστά ιδιαίτερα να ζητήσετε από τον αντιπρόσωπό σας να τοποθετήσει το επιχρωµιωµένο σύστηµα άντλησης νερού αν πρόκειται να χρησιµοποιήσετε την εξωλέµβια σε λασπωµένα ή όξινα νερά. Σε ορισµένα µοντέλα πάντως, αυτό

µπορεί να µην είναι απαραίτητο.

RMU36330

Μουράβια

Το καθαρό σκαρί βελτιώνει τις επιδόσεις του σκάφους. Το κάτω µέρος του σκάφους θα πρέπει να είναι όσο το δυνατόν καθαρό από ανάπτυξη θαλάσσιων οργανισµών. Αν χρειάζεται, το κάτω µέρος του σκάφους µπορεί να επιστρωθεί µε µουράβια εγκεκριµένη στην περιοχή σας ώστε να εµποδίζεται η ανάπτυξη θαλάσσιων οργανισµών Μην χρησιµοποιείτε µουράβια που περιλαµβάνει χαλκό ή γραφίτη. Αυτές οι βαφές µπορεί να επιταχύνουν τη διάβρωση του κινητήρα.

●

Κιβώτιο εργαλείων µε ταξινοµηµένα κατσαβίδια, πένσες, κλειδιά (µε µετρικά µεγέθη) και µονωτική ταινία.

●

Αδιάβροχο φακό µε εφεδρικές µπαταρίες.

●

Ένα εφεδρικό καλώδιο σταµατήµατος του κινητήρα µε συνδετήρα.

●

Ανταλλακτικά, όπως ένα εφεδρικό σετ µπου-

ζιών. Για λεπτοµέρειες, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU25221

Πληροφορίες σχετικά µε τον έλεγ-

χο της εκποµπής καυσαερίων

RMU25351

Mοντέλα SAV

Οι µηχανές που έχουν την ετικέτα της παρακάτω

εικόνας, είναι σύµφωνες µε τους κανονισµούς SAV (Eλβετικοί κανονισµοί εκποµπής καυσαε- ρίων για τα παράκτια ύδατα της Ελβετίας).

Ετικέτα έγκρισης του πιστοποιητικού ελέγχου εκποµπής καυσαερίων

RMU36341

Προϋποθέσεις απόρριψης της µη-

χανής

Ποτέ µην απορρίπτετε (πετάτε) παράνοµα τη µηχανή. Η Yamaha συνιστά να συµβουλευτείτε τον αντιπρόσωπο όταν θέλετε να απαλλαγείτε από τη

µηχανή.

RMU36352

Εξοπλισµός έκτακτης ανάγκης

Έχετε τα ακόλουθα αντικείµενα στο σκάφος για την περίπτωση που υπάρχει πρόβληµα µε τη µηχανή.

1. Θέση ετικέτας έγκρισης

YAMAHA MOTOR CO.,LTD.

Motorfamilie

AbgastypenprufNummer

ZMU04492

Τεχνικά χαρακτηριστικά και απαιτήσεις

Ετικέτα απαιτούµενου καυσίµου

1. Θέση ετικέτας απαιτήσεων καυσίµου

ZMU04494

Τµήµατα

RMU2579V

∆ιάγραµµα τµηµάτων

ΣΗΜΕΙΩΣΗ:

* Μπορεί να µην είναι ακριβώς όπως εµφανίζεται. Επίσης µπορεί να µην περιλαµβάνεται ως στάνταρ εξοπλισµός σε όλα τα µοντέλα (παραγγελία από τον αντιπρόσωπο).

F2.5A

1. Καπάκι

2. Μοχλός(οί) ασφάλισης καπακιού

3. Χειρολαβή µεταφοράς

4. Ρυθµιστής τριβής τιµονιού

5. Πλάκα κατά της σπηλαίωσης

6. Προπέλα*

7. Εισαγωγή νερού ψύξης

8. Ράβδος κλίσης

9. Βραχίονας στήριξης

10. Λαγουδέρα

11. Βίδα εξαέρωσης

12. Τάπα δοχείου καυσίµου

13. Λαβή κορδονιέρας

14. Ρυθµιστής τριβής τιµονιού

15. Κουµπί σταµατήµατος κινητήρα/∆ιακόπτης σβησίµατος κινητήρα

σφιχτήρα

16. Βίδα

17. Βρόγχος καλωδίου ασφαλείας

18. Μοχλός ταχυτήτων

19. Κουµπί τσοκ

RMU25821

∆οχείο καυσίµου

Αν το µοντέλο σας είναι εφοδιασµένο µε δοχείο καυσίµου, η λειτουργία του έχει ως εξής.

Τµήµατα

1. Τάπα δοχείου καυσίµου

2. Βίδα εξαέρωσης

RMU25850

Τάπα δοχείου καυσίµου

Αυτή η τάπα σφραγίζει το δοχείο καυσίµου. Όταν αφαιρείται, το δοχείο µπορεί να συµπληρωθεί µε καύσιµο. Για να αφαιρέσετε την τάπα, στρέψτε την αριστερόστροφα.

RMU25860

Βίδα εξαέρωσης

Αυτή η βίδα βρίσκεται πάνω στην τάπα του δοχείου καυσίµου. Για να την ξεσφίξετε, στρέψτε την αριστερόστροφα.

RMU25872

Μοχλός παροχής καυσίµου

Ο µ οχλός παροχής καυσίµου ανοίγει ή κλείνει την παροχή του καυσίµου από το δοχείο στον κινητήρα.

RMU25881

Κλειστή θέση

Για να σταµατήσει η ροή του καυσίµου προς τον κινητήρα, τοποθετήστε το µοχλό ή το κουµπί στην κλειστή θέση. Πάντα να τοποθετείτε το µοχλό ή το κουµπί στην κλειστή θέση όταν δεν λειτουργεί ο κινητήρας.

1. Κλειστή θέση

RMU25891

Ανοικτη θέση

Με το µοχλό/κουµπί στη θέση αυτή, το καύσιµο ρέει προς το καρµπυρατέρ. Η λειτουργία της µηχανής γίνεται µε το µοχλό/ διακόπτη στη θέση αυτή.

1. Μοχλός παροχής καυσίµου

1. Ανοικτή θέση

RMU25912

Λαγουδέρα

Για να αλλάξετε κατεύθυνση, µετακινήστε τη λαγουδέρα αριστερά ή δεξιά, ανάλογα µε την περίσταση.
