Page 1

ΒΙΒΛΙΟ Ι∆ΙΟΚΤΗΤΗ

F200C FL200C F225B FL225B

6AL-28199-81-R0

Page 2

∆ιαβάστε προσεκτικά το βιβλίο ιδιοκτήτη πριν χρησιµοποιήσετε την εξωλέµβια.

Page 3

Σηµαντικές πληροφορίες για το βιβλίο

RMU25101

Προς τον ιδιοκτήτη της µηχανής

Σας ευχαριστούµε που επιλέξατε µια εξωλέµβια Yamaha. Αυτό το Βιβλίο Ιδιοκτήτη περιέχει τις

απαραίτητες πληροφορίες για τη σωστή λειτουργία, τη συντήρηση και τη φροντίδα της µηχανής. Η καλή κατανόηση αυτών των απλών οδηγιών θα σας βοηθήσει να απολαύσετε όλα τα πλεονεκτήµατα της νέας σας Yamaha. Αν έχετε οποιαδήποτε ερώτηση σχετικά µε τη λειτουργία ή τη συντήρηση της εξωλέµβιάς σας, παρακαλούµε συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Σε αυτό το Βιβλίο Ιδιοκτήτη, οι σηµαντικές πληροφορίες που περιέχονται διακρίνονται µε τους ακόλουθους τρόπους.

Το σύµβολο Προφυλάξεων Ασφαλείας σηµαίνει ΠΡΟΣΟΧΗ! ΝΑ ΕΙΣΤΕ ΣΕ ΕΤΟΙΜΟΤΗΤΑ! ΑΦΟΡΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΣΑΣ!

RWM00780

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Αν δεν τηρήσετε την ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ είναι δυνατόν να προκληθεί σοβαρός τραυµατισµός ή και θάνατος του χειριστή, κάποιου παρευρισκόµενου ή στο άτοµο που επιθεωρεί ή διορθώνει την εξωλέµβια µηχανή.

RCM00700

ΠΡΟΣΟΧΗ:

Η ΠΡΟΣΟΧΗ περιγράφει τα ειδικά προληπτικά µέτρα που πρέπει να λαµβάνονται για να αποφεύγεται ζηµιά στην εξωλέµβια µηχανή.

ΣΗMΕΙΩΣΗ:

Η ΣΗΜΕΙΩΣΗ παρέχει ουσιώδεις πληροφορίες που κάνουν τις διαδικασίες ευκολότερες ή πιο κατανοητές.

Η Yamaha αναζητά συνεχώς τρόπους για να εξελίξει τη σχεδίαση και την ποιότητα των προϊόντων της. Έτσι, ακόµα και αν αυτό το βιβλίο περιέχει τις τελευταίες πληροφορίες που ήταν διαθέσιµες τη στιγµή της εκτύπωσης, είναι δυνατόν να υπάρχουν µικροδιαφορές µεταξύ της µηχανής σας και αυτού του βιβλίου. Αν έχετε κάποια ερώτηση σχετικά µε αυτό το βιβλίο, παρακαλούµε συµβουλευτείτε τον αντιπρόσωπο της Yamaha. Για να εξασφαλίσετε µεγάλη διάρκεια ζωής του προϊόντος, η Yamaha συνιστά να το χρησιµοποιείτε και να εκτελείτε τους καθορισµένους περιοδικούς ελέγχους και συντήρηση, ακολουθώντας προσεκτικά τις οδηγίες που αναφέρονται στο βιβλίο ιδιοκτήτη. Αν δεν ακολουθήσετε αυτές τις οδηγίες, το προϊόν µπορεί να πάθει ζηµιά και η εγγύηση δεν θα ισχύει. Μερικές χώρες έχουν νόµους ή κανονισµούς που απαγορεύουν στους χρήστες να βγάζουν το προϊόν από τη χώρα όπου αγοράστηκε και µπορεί να µην είναι δυνατόν να δηλώσετε το προϊόν στη χώρα προορισµού. Επιπλέον, η εγγύηση µπορεί να µην ισχύει σε ορισµένες περιοχές. Αν σκοπεύετε να πάτε το προϊόν σε άλλη χώρα, συµβουλευτείτε τον έµπορο από όπου αγοράσατε το προϊόν για περισσότερες πληροφορίες. Αν αγοράσατε αυτό το προϊόν µεταχειρισµένο, παρακαλούµε επικοινωνήστε µε τον αντιπρόσωπο για να σας καταχωρήσει ως πελάτη και να δικαιούστε τις συγκεκριµένες υπηρεσίες.

ΣΗMΕΙΩΣΗ:

Στο βιβλίο αυτό χρησιµοποιούνται τα µοντέλα F200CET, FL200CET, F225BET, FL225BET και

τα αξεσουάρ τους ως βάση για τις εξηγήσεις και τις εικόνες. Συνεπώς, µερικές περιπτώσεις µπορεί να µην ισχύουν για κάθε µοντέλο.

Page 4

Σηµαντικές πληροφορίες για το βιβλίο

RMU25120

F200C, FL200C, F225B, FL225B

ΒΙΒΛΙΟ Ι∆ΙΟΚΤΗΤΗ

1η Έκδοση, Μάρτιος 2006

Με την επιφύλαξη παντός δικαιώµατος.

Απαγορεύεται ρητά

κάθε ανατύπωση ή χρήση

χωρίς έγγραφη έγκριση από την

Yamaha Motor Co., Ltd.

Τυπώθηκε στην Ιαπωνία

Page 5

Περιεχόµενα

Γενικές πληροφορίες ...............................1

Εγγραφή αριθµών αναγνώρισης ........... 1

Αριθµός σειράς της εξωλέµβιας ............... 1

Αριθµός κλειδιού...................................... 1

Ετικέτα EC ............................................ 1

Πληροφορίες που αφορούν την

ασφάλεια ............................................ 2

Σηµαντικές ετικέτες .............................. 3

Προειδοποιητικές ετικέτες........................ 3

Οδηγίες εφοδιασµού µε καύσιµο .......... 4

Βενζίνη...................................................... 4

Λάδι κινητήρα........................................... 4

Aπαιτούµενη µπαταρία ......................... 5

Προδιαγραφές µπαταρίας ......................... 5

Επιλογή προπέλας ................................. 5

Προστασία από εκκίνηση µε

ταχύτητα ............................................ 6

Βασικά µέρη ............................................. 7

Βασικά Μέρη ........................................ 7

Χειριστήριο............................................... 8

Μοχλός χειριστηρίου................................ 9

Χειρόγκαζο ............................................... 9

Ρυθµιστής τριβής τιµονιού ..................... 10

∆ιακόπτης σταµατήµατος του

κινητήρα .............................................. 10

Γενικός διακόπτης .................................. 11

∆ιακόπτης ηλεκτρικής κλίσης και

ανύψωσης στο χειριστήριο ή τη

λαγουδέρα ........................................... 11

∆ιακόπτης ηλεκτρικής κλίσης και

ανύψωσης στη λεκάνη ........................ 12

∆ιακόπτες ηλεκτρικής κλίσης και

ανύψωσης (κάθετου χειριστηρίου) ..... 12

Πτερύγιο κλίσης µε άνοδο ...................... 13

Μοχλός στήριξης ανύψωσης για

µοντέλα µε ηλεκτρική κλίση και

ανύψωση ή ανύψωση µε υδραυλική

υποβοήθηση........................................ 13

Mοχλός ασφάλισης καπακιού

(τραβηχτός) ......................................... 14

Εξάρτηµα πλυσίµατος ............................ 14

Υδατοπαγίδα ........................................... 15

Ψηφιακό στροφόµετρο ............................ 15

Προειδοποιητική ένδειξη χαµηλής

πίεσης λαδιού....................................... 15

Προειδοποιητική ένδειξη υπερθέρµανσης

(ψηφιακού τύπου)................................ 16

Κοντέρ (ψηφιακού τύπου)....................... 16

Μετρητής κλίσης (ψηφιακού τύπου)....... 17

Μετρητής χρόνου λειτουργίας

(ψηφιακού τύπου)................................ 17

Μετρητής ταξιδιού .................................. 17

Ρολόι ........................................................ 18

Μετρητής καυσίµου ................................ 18

Προειδοποιητική ένδειξη καυσίµου ........ 19

Προειδοποίηση χαµηλής τάσης

µπαταρίας............................................. 19

Μετρητής διαχείρισης καυσίµου............. 19

Μετρητής ροής καυσίµου........................ 20

Μετρητής κατανάλωσης καυσίµου ......... 20

Οικονοµία καυσίµου ............................... 21

Συγχρονιστής ταχύτητας δύο µηχανών ... 21 Προειδοποιητική ένδειξη

υδατοπαγίδας ....................................... 22

6Y8 Μετρητές πολλαπλών

λειτουργιών.......................................... 22

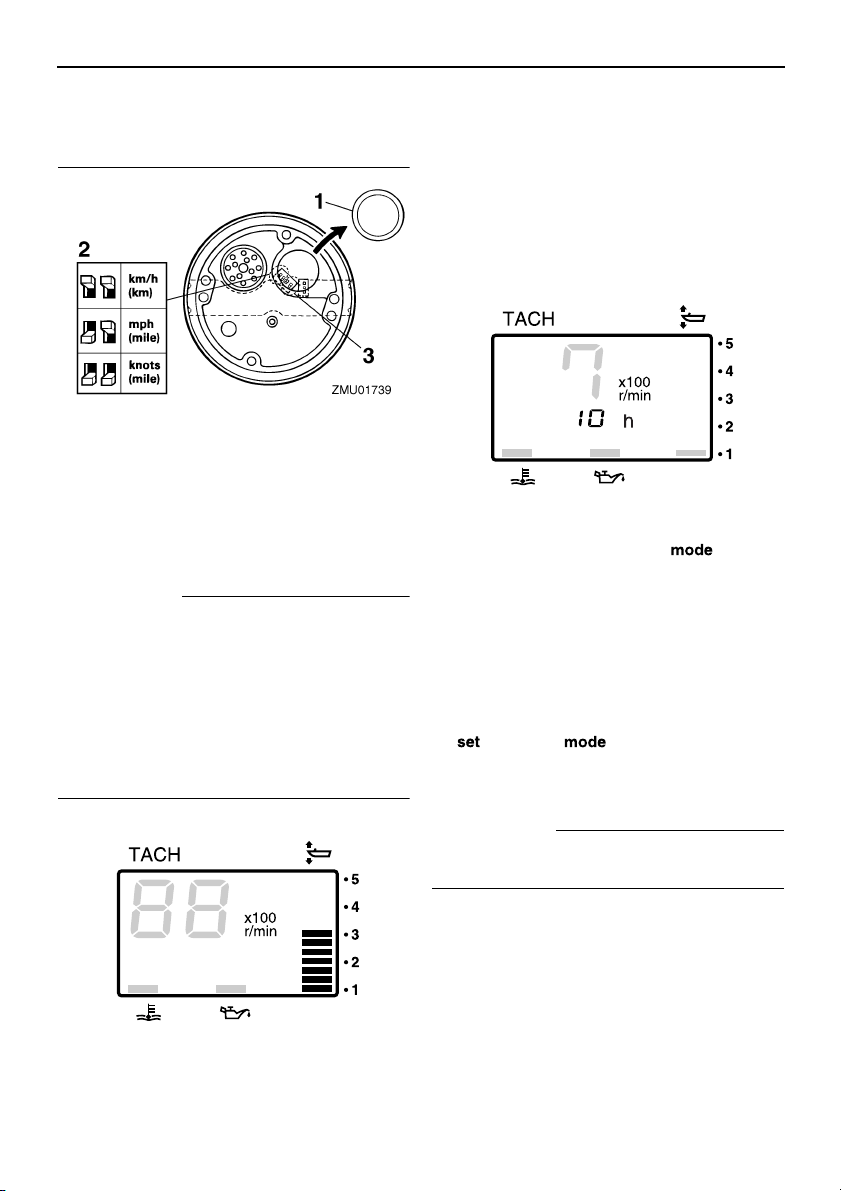

Μονάδα στροφόµετρου ........................... 22

Μονάδα µέτρησης ταχύτητας &

καυσίµου.............................................. 26

Μονάδα κοντέρ........................................ 27

Μετρητής διαχείρισης καυσίµου............. 28

Προειδοποιητικό σύστηµα .................. 28

Προειδοποίηση υπερθέρµανσης

(δύο µηχανές)....................................... 28

Προειδοποίηση χαµηλής πίεσης

λαδιού .................................................. 29

Λειτουργία .............................................. 31

Τοποθέτηση......................................... 31

Τοποθέτηση της εξωλέµβιας µηχανής..... 31

Στρώσιµο του κινητήρα....................... 32

∆ιαδικασία για τετράχρονα µοντέλα ....... 32

Έλεγχοι πριν τη λειτουργία ................. 33

Καύσιµο................................................... 33

Χειριστήρια ............................................. 33

∆ιακόπτες σταµατήµατος ........................ 33

Page 6

Περιεχόµενα

Kινητήρας ............................................... 33

Έλεγχος της στάθµης λαδιού του

κινητήρα .............................................. 33

Ανεφοδιασµός µε καύσιµο.................. 34

Τρόπος χρήσης της µηχανής............... 34

Τροφοδοσία του συστήµατος

καυσίµου ............................................. 34

Ξεκίνηµα του κινητήρα .......................... 34

Ζέσταµα του κινητήρα ........................ 36

Μοντέλα ηλεκτρικής εκκίνησης............. 36

Αλλαγή ταχύτητας............................... 37

Φρενάρισµα......................................... 38

Σταµάτηµα του κινητήρα .................... 38

∆ιαδικασία .............................................. 38

Κλίση της εξωλέµβιας µηχανής .......... 38

Ρύθµιση της γωνίας κλίσης..................... 39

Ρύθµιση της κλίσης του σκάφους........... 40

Ανύψωση και κατέβασµα.................... 41

∆ιαδικασία για κλίση πάνω (Μοντέλα

ηλεκτρικής κλίσης και ανύψωσης /

µοντέλα ηλεκτρικής ανύψωσης)......... 41

∆ιαδικασία για κλίση κάτω (Μοντέλα

ηλεκτρικής κλίσης και ανύψωσης /

µοντέλα ηλεκτρικής ανύψωσης)......... 43

Πλεύση σε ρηχά νερά.......................... 43

Μοντέλα ηλεκτρικής κλίσης και

ανύψωσης / µοντέλα ηλεκτρικής

ανύψωσης............................................ 43

Πλεύση υπό άλλες συνθήκες............... 44

Συντήρηση.............................................. 45

Τεχνικά Χαρακτηριστικά.................... 45

Μεταφορά και αποθήκευση της

εξωλέµβιας µηχανής ........................ 46

Αποθήκευση της εξωλέµβιας µηχανής... 46

∆ιαδικασία .............................................. 47

Λίπανση .................................................. 49

Φροντίδα της µπαταρίας......................... 49

Πλύσιµο της µονάδας ισχύος.................. 50

Καθαρισµός της εξωλέµβιας µηχανής .... 51

Έλεγχος της βαµµένης επιφάνειας της

µηχανής ............................................... 51

Περιοδική συντήρηση ......................... 51

Ανταλλακτικά.......................................... 51

Πίνακας συντήρησης ............................... 52

Πίνακας συντήρησης (πρόσθετος) .......... 53

Λίπανση ................................................... 54

Καθαρισµός και ρύθµιση του

µπουζιού .............................................. 55

Έλεγχος του συστήµατος καυσίµου ........ 56

Αλλαγή του λαδιού κινητήρα .................. 57

Έλεγχος καλωδιώσεων και βυσµάτων .... 60

∆ιαρροή καυσαερίων............................... 60

∆ιαρροή νερού......................................... 60

∆ιαρροή λαδιού κινητήρα ....................... 60

Έλεγχος του συστήµατος ηλεκτρικής

κλίσης και ανύψωσης .......................... 61

Έλεγχος της προπέλας ............................. 62

Αφαίρεση της προπέλας .......................... 63

Τοποθέτηση της προπέλας ...................... 63

Αλλαγή της βαλβολίνης .......................... 64

Έλεγχος και αντικατάσταση της(των)

ανόδου(ων) .......................................... 65

Έλεγχος της µπαταρίας

(για µοντέλα ηλεκτρικής εκκίνησης)... 66

Σύνδεση της µπαταρίας ........................... 67

Αποσύνδεση της µπαταρίας .................... 68

Έλεγχος του καπακιού............................. 68

Προστατευτική βαφή του κάτω µέρους

του σκάφους......................................... 68

Αντιµετώπιση προβληµάτων ................69

Αντιµετώπιση προβληµάτων ............... 69

Προσωρινές ενέργειες σε επείγουσες

περιπτώσεις ...................................... 73

Zηµιά από πρόσκρουση........................... 73

Λειτουργία µε µία µηχανή....................... 73

Αντικατάσταση της ασφάλειας ............... 74

Η ηλεκτρική κλίση και ανύψωση /

ηλεκτρική ανύψωση δεν λειτουργεί .... 75

Η προειδοποιητική ένδειξη της

υδατοπαγίδας αναβοσβήνει στη

διάρκεια της πλεύσης........................... 75

Φροντίδα βυθισµένης µηχανής ........... 77

∆ιαδικασία ............................................... 77

Page 7

Γενικές πληροφορίες

RMU25170

Εγγραφή αριθµών αναγνώρισης

RMU25183

Αριθµός σειράς της εξωλέµβιας

Ο αριθµός σειράς της εξωλέµβιας µηχανής αναγράφεται στην ετικέτα που είναι τοποθετηµένη στην αριστερά πλευρά του βραχίονα στήριξης. Γράψτε τον αριθµό σειράς της εξωλέµβιάς σας στα διαθέσιµα κενά, ώστε να τον έχετε εύκαιρο σε περίπτωση που θέλετε να παραγγείλετε ανταλλακτικά από τον αντιπρόσωπο της Yamaha ή ως στοιχείο αναφοράς σε περίπτωση κλοπής της εξωλέµβιας.

1. Θέση αριθµού σειράς της εξωλέµβιας

διαθέσιµο κενό για να τον έχετε ως στοιχείο αναφοράς σε περίπτωση που χρειαστείτε νέο κλειδί.

1. Αριθµός κλειδιού

RMU25202

Ετικέτα EC

Οι µηχανές που έχουν αυτή την ετικέτα είναι σύµφωνες µε ορισµένα τµήµατα της οδηγίας του Ευρωπαϊκού Κοινοβουλίου που σχετίζεται µε τις µηχανές. Για περισσότερες λεπτοµέρειες αναφερθείτε στην ετικέτα και στο Πιστοποιητικό Συµµόρφωσης.

RMU25190

Αριθµός κλειδιού

Αν η εξωλέµβια είναι εφοδιασµένη µε κεντρικό διακόπτη µε κλειδί, ο αριθµός αναγνώρισης του κλειδιού είναι τυπωµένος πάνω στο κλειδί, όπως δείχνει η εικόνα. Γράψτε αυτό τον αριθµό στο

1. Θέση ετικέτας EC

Page 8

Γενικές πληροφορίες

ZMU01696

RMU25371

Πληροφορίες που αφορούν την

ασφάλεια

● Πριν τοποθετήσετε ή χρησιµοποιήσετε την

εξωλέµβια, διαβάστε ολόκληρο αυτό το εγχειρίδιο. ∆ιαβάζοντάς το θα καταλάβετε την εξωλέµβια και τις λειτουργίες της.

● Πριν χρησιµοποιήσετε το σκάφος, διαβάστε

όλα τα εγχειρίδια οδηγιών που παρέχονται µε αυτό και όλες τις ετικέτες. Βεβαιωθείτε ότι καταλαβαίνετε το κάθε τι πριν το χρησιµοποιήσετε.

● Μην τοποθετείτε στο σκάφος µεγαλύτερο

κινητήρα από όσο µπορεί να αντέξει. Αλλιώς, µπορεί να προκληθεί απώλεια ελέγχου του σκάφους. Η ονοµαστική ιπποδύναµη της εξωλέµβιας πρέπει να είναι ίση ή µικρότερη από αντίστοιχη ικανότητα του σκάφους. Αν η ικανότητα του σκάφους είναι άγνωστη, συµβουλευτείτε τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους.

● Μην κάνετε τροποποιήσεις στην εξωλέµβια. Οι

τροποποιήσεις ενδέχεται να κάνουν την εξωλέµβια ακατάλληλη ή ανασφαλή στην χρήση.

● Λάθος επιλογή και/ή χρήση προπέλας µπορεί

να προκαλέσει βλάβη στον κινητήρα αλλά και να επηρεάσει αρνητικά την κατανάλωση καυσίµου. Ενηµερωθείτε από τον αντιπρόσωπο σχετικά µε τη σωστή χρήση.

● Ποτέ µην οδηγείτε αν έχετε πιει αλκοόλ ή έχετε

πάρει φάρµακα. Περίπου το 50% όλων των θανατηφόρων ατυχηµάτων οφείλονται σε µέθη ή σε άλλες τοξικές ουσίες στο αίµα.

● Να έχετε στο σκάφος σωσίβια για όλους τους

επιβάτες. Είναι καλή συνήθεια να φοράτε σωσίβιο όποτε βρίσκεστε πάνω στο σκάφος. Τουλάχιστον τα παιδιά και όσοι δεν ξέρουν κολύµπι πρέπει να φορούν πάντοτε σωσίβια, και όλοι πρέπει να φορούν σωσίβια όταν οι συνθήκες του ταξιδιού είναι επικίνδυνες.

● Η βενζίνη είναι εξαιρετικά εύφλεκτη και οι

αναθυµιάσεις της είναι εύφλεκτες και εκρηκτικές. Να χειρίζεστε και να αποθηκεύετε τη βενζίνη µε προσοχή. Βεβαιωθείτε ότι δεν υπάρχουν ατµοί βενζίνης ή διαρροή καυσίµου πριν βάλετε µπροστά τον κινητήρα.

● Το προϊόν αυτό εκπέµπει καυσαέρια που

περιέχουν µονοξείδιο του άνθρακα, ένα άχρωµο και άοσµο αέριο που µπορεί να προκαλέσει εγκεφαλική βλάβη ή και θάνατο, αν εισπνευσθεί. Τα συµπτώµατά του είναι ναυτία, ζάλη και υπνηλία. Να αερίζετε καλά το τµήµα πηδαλιούχησης και τις καµπίνες του σκάφους. Μην φράζετε τις εξόδους των καυσαερίων.

● Ελέγξτε αν λειτουργεί σωστά το γκάζι, ο µοχλός

αλλαγής ταχυτήτων και το τιµόνι πριν βάλετε µπροστά τον κινητήρα.

● Συνδέστε το καλώδιο σταµατήµατος του

κινητήρα σε ένα ασφαλές σηµείο στα ρούχα, το χέρι ή το πόδι σας όταν οδηγείτε. Αν συµβεί να πέσετε στο νερό, το καλώδιο θα τραβηχτεί από τον διακόπτη και ο κινητήρας θα σβήσει.

● Mάθετε τους θαλάσσιους νόµους και

κανονισµούς που ισχύουν στον τόπο που ταξιδεύετε µε το σκάφος - και τηρείτε τους.

● Να ενηµερώνεστε σχετικά µε τον καιρό.

Μαθαίνετε την πρόβλεψη του καιρού πριν χρησιµοποιήσετε το σκάφος. Αποφεύγετε να ταξιδεύετε κάτω από κακές καιρικές συνθήκες.

Page 9

Γενικές πληροφορίες

● Ενηµερώστε κάποιον προς τα πού πηγαίνετε:

αφήνετε σε κάποιο υπεύθυνο άτοµο ένα Σχέδιο Πλεύσης. Μην ξεχάσετε να ακυρώσετε το Σχέδιο Πλεύσης όταν επιστρέψετε.

● Χρησιµοποιείτε την κοινή λογική και την ορθή

σας κρίση όταν ταξιδεύετε. Να έχετε γνώση των ικανοτήτων σας και βεβαιωθείτε ότι έχετε καταλάβει πώς συµπεριφέρεται το σκάφος κάτω από διαφορετικές συνθήκες ταξιδιού που είναι δυνατόν να συναντήσετε. Να οδηγείτε µέσα στα όρια των δυνατοτήτων σας και τα όρια του σκάφους σας. Ταξιδεύετε πάντα µε ασφαλείς ταχύτητες και έχετε το νου σας µήπως συναντήσετε εµπόδια ή άλλα σκάφη που ταξιδεύουν.

● Κοιτάτε πάντοτε πολύ προσεκτικά µήπως

υπάρχουν κολυµβητές που κινδυνεύουν από τον κινητήρα του σκάφους.

● Μένετε µακριά από χώρους όπου υπάρχουν

κολυµβητές.

● Αν υπάρχει κάποιος κολυµβητής στο νερό σε

µικρή απόσταση από εσάς, βάλτε αµέσως νεκρά και σβήστε τον κινητήρα.

● Μην πετάτε οπουδήποτε τα άδεια δοχεία που

χρησιµοποιείτε για να αλλάζετε ή να συµπληρώνετε το λάδι. Συµβουλευτείτε τον έµπορο από όπου αγοράσατε το λάδι σχετικά µε το που πρέπει να πετάξετε το άδειο δοχείο.

● Όταν αλλάζετε τα λάδια λίπανσης του

προϊόντος (λάδι κινητήρα ή βαλβολίνη) σκουπίζετε πάντα το λάδι που χύνεται έξω. Βάζετε πάντα το λάδι µε χωνί ή άλλο παρόµοιο εξάρτηµα. Αν έχετε απορίες για τη διαδικασία, ρωτήστε τον αντιπρόσωπο.

● Μην πετάτε το προϊόν στα σκουπίδια. Η

Yamaha συνιστά να συµβουλευτείτε τον

αντιπρόσωπο σχετικά µε το πού µπορείτε να απαλλαγείτε από το προϊόν.

RMU25382

Σηµαντικές ετικέτες

RMU25395

Προειδοποιητικές ετικέτες

RMU25401

Ετικέτα

RWM01260

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Βεβαιωθείτε ότι ο µοχλός ταχυτήτων είναι

στη νεκρά προτού βάλετε µπροστά τη µηχανή. (εκτός από τα µοντέλα 2 ίππων)

● Μην αγγίζετε ή αφαιρείτε ηλεκτρικά

εξαρτήµατα όταν βάζετε µπροστά ή στη διάρκεια της λειτουργίας.

● Κρατήστε τα χέρια, τα µαλλιά και τα ρούχα

σας µακριά από το βολάν και άλλα περιστρεφόµενα µέρη όταν η µηχανή λειτουργεί.

RMU25413

Ετικέτα (µοντέλα αντίθετης περιστροφής)

RWM01281

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Χρησιµοποιείτε µόνο αριστερόστροφη προπέλα µε αυτή τη µηχανή. Οι αριστερόστροφες προπέλες αναγνωρίζονται από το γράµµα “L” µετά την ένδειξη µεγέθους πάνω στην προπέλα. Λάθος τύπος προπέλας µπορεί να κάνει το σκάφος να κινηθεί σε αντίθετη κατεύθυνση από την αναµενόµενη, πράγµα που µπορεί να προκαλέσει ατύχηµα.

Page 10

Γενικές πληροφορίες

RMU25540

Οδηγίες εφοδιασµού µε καύσιµο

RWM00010

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Η ΒΕΝΖΙΝΗ ΚΑΙ ΟΙ ΑΝΑΘΥΜΙΑΣΕΙΣ ΤΗΣ ΕΙΝΑΙ ΕΞΑΙΡΕΤΙΚΑ ΕΥΦΛΕΚΤΕΣ ΚΑΙ ΕΚΡΗΚΤΙΚΕΣ ΎΛΕΣ!

● Μην καπνίζετε όταν βάζετε καύσιµο στην

εξωλέµβια και µείνετε µακριά από σπίθες, φλόγες ή άλλες πηγές ανάφλεξης.

● Σβήστε τον κινητήρα πριν βάλετε καύσιµο

στη µηχανή.

● Βάζετε καύσιµα σε καλά αερισµένο χώρο. Τα

φορητά δοχεία καυσίµου να τα γεµίζετε µε καύσιµο έξω από το σκάφος.

● Προσέξτε να µην χυθεί βενζίνη. Αν συµβεί

κάτι τέτοιο, σκουπίστε αµέσως τη βενζίνη µε στεγνά πανιά.

● Μην παραγεµίζετε το δοχείο καυσίµου.

● Σφίξτε καλά την τάπα του δοχείου καυσίµου

µετά το γέµισµα µε καύσιµο.

● Αν καταπιείτε βενζίνη, εισπνεύσετε πολλές

αναθυµιάσεις ή πάει βενζίνη στα µάτια σας, φωνάξτε αµέσως γιατρό.

● Αν χυθεί βενζίνη στο δέρµα σας, πλύνετέ το

αµέσως µε σαπούνι και νερό. Αν βραχούν τα ρούχα σας µε βενζίνη, αλλάξτε ρούχα.

● Ακουµπήστε την άκρη της αντλίας καυσίµου

στο άνοιγµα του δοχείου καυσίµου ή στο χωνί για προστασία από ηλεκτροστατικές σπίθες.

RCM00010

ΠΡΟΣΟΧΗ:

Χρησιµοποιείτε µόνο καθαρή βενζίνη που έχει αποθηκευτεί σε καθαρά δοχεία και δεν έχει µολυνθεί από νερό ή ξένα υλικά.

RMU25580

Βενζίνη

Συνιστώµενη βενζίνη:

Απλή αµόλυβδη βενζίνη µε ελάχιστο αριθµό οκτανίων 90 (Αριθµός Οκτανίων Έρευνας).

Αν ακούγεται θόρυβος απ’τα πειράκια ή σφύριγµα, χρησιµοποιήστε διαφορετικής µάρκας βενζίνη ή σούπερ αµόλυβδη.

RMU25683

Λάδι κινητήρα

Συνιστώµενο λάδι κινητήρα:

Λάδι τετράχρονου κινητήρα µε τον ακόλουθο συνδυασµό αξιολόγησης SAE και API

Τύπος SAE λαδιού κινητήρα:

10W-30 ή 10W-40

Βαθµός API λαδιού κινητήρα:

SE, SF, SG, SH, SJ, SL

Ποσότητα λαδιού κινητήρα (χωρίς το φίλτρο λαδιού):

5.6 L (5.92 US qt) (4.93 Imp.qt)

ΣΗMΕΙΩΣΗ:

Αν συνιστώµενοι τύποι λαδιού δεν είναι διαθέσιµοι, επιλέξτε κάποιο εναλλακτικό από τον ακόλουθο πίνακα, σύµφωνα µε τη µέση θερµοκρασία στην περιοχή σας.

Page 11

RCM01050

ΠΡΟΣΟΧΗ:

Όλες οι τετράχρονες µηχανές αποστέλλονται από το εργοστάσιο χωρίς λάδι κινητήρα.

ZMU01710

RMU25700

Aπαιτούµενη µπαταρία

RCM01060

ΠΡΟΣΟΧΗ:

Μην χρησιµοποιείτε µπαταρία που δεν έχει την προκαθορισµένη χωρητικότητα. Αν χρησιµοποιηθεί µπαταρία που δεν ανταποκρίνεται στις προδιαγραφές, το ηλεκτρικό σύστηµα µπορεί να µην λειτουργήσει σωστά ή να υπερφορτωθεί, προκαλώντας βλάβη στο ηλεκτρικό σύστηµα.

Γενικές πληροφορίες

Στα µοντέλα µε ηλεκτρική εκκίνηση, επιλέξτε µια µπαταρία που είναι σύµφωνη µε τις ακόλουθες προδιαγραφές.

RMU25720

Προδιαγραφές µπαταρίας

Ελάχιστα αµπέρ µε κρύο κινητήρα (CCA/EN):

711.0 αµπέρ Ελάχιστη ονοµαστική χωρητικότητα (20HR/IEC):

100.0 αµπερώρια

ΣΗMΕΙΩΣΗ:

Ο κινητήρας δεν µπορεί να πάρει µπροστά αν η τάση της µπαταρίας είναι πολύ χαµηλή.

RMU25742

Επιλογή προπέλας

Η απόδοση της εξωλέµβιας µηχανής σας θα επηρεαστεί σηµαντικά από την προπέλα που θα επιλέξετε, διότι µια ακατάλληλη προπέλα θα επηρεάσει αρνητικά την απόδοση και ενδέχεται να προκαλέσει σοβαρή βλάβη στη µηχανή. Η ταχύτητα του κινητήρα εξαρτάται από το µέγεθος της προπέλας και το φορτίο του σκάφους. Αν οι στροφές του κινητήρα είναι πολύ ψηλές ή πολύ χαµηλές, εµποδίζοντας την καλή απόδοσή του, αυτό θα έχει αρνητικές επιπτώσεις στον κινητήρα. Οι εξωλέµβιες Yamaha είναι εφοδιασµένες µε προπέλες κατάλληλες για µεγάλο εύρος εφαρµογών, υπάρχουν όµως ορισµένες χρήσεις όπου µια προπέλα µε διαφορετικό βήµα θα απέδιδε καλύτερα. Για µεγαλύτερο φορτίο είναι πιο κατάλληλη µια προπέλα µε µικρότερο βήµα, διότι επιτρέπει στον κινητήρα να λειτουργεί στις σωστές στροφές. Αντίθετα, για µικρότερα φορτία χρειάζεται προπέλα µε µεγαλύτερο βήµα. Οι τοπικοί αντιπρόσωποι της Yamaha έχουν σε στοκ µια σειρά από προπέλες και µπορούν να σας συµβουλεύσουν και να εγκαταστήσουν στην εξωλέµβιά σας την προπέλα που είναι κατάλληλη για την εφαρµογή σας.

Page 12

Γενικές πληροφορίες

123

ZMU04607

1. ∆ιάµετρος προπέλας σε ίντσες

2. Βήµα προπέλας σε ίντσες

3. Tύπος προπέλας (ένδειξη σειράς µοντέλου)

ΣΗMΕΙΩΣΗ:

Επιλέξτε µια προπέλα που επιτρέπει στον κινητήρα να φτάνει στο µέσο ή στο πάνω µισό των στροφών λειτουργίας µε το γκάζι στο τέρµα και µε το µέγιστο φορτίο. Στη συνέχεια, αν οι συνθήκες λειτουργίας µεταβληθούν, όπως π.χ. αν το φορτίο είναι πιο ελαφρύ, και ο κινητήρας ανεβάζει τις στροφές πάνω από το συνιστώµενο όριο, µειώστε το γκάζι ώστε να πέσουν οι στροφές σε επιτρεπτά επίπεδα.

Για οδηγίες σχετικά µε την αφαίρεση και εγκατάσταση της προπέλας, αναφερθείτε στη σελίδα 62.

RMU25760

Προστασία από εκκίνηση µε

ταχύτητα

Οι εξωλέµβιες Yamaha που έχουν την ετικέτα της εικόνας ή τα εγκεκριµένα από τη Yamaha χειριστήρια είναι εφοδιασµένα µε σύστηµα/συστήµατα προστασίας από εκκίνηση µε ταχύτητα. Αυτό επιτρέπει στον κινητήρα να παίρνει µπροστά µόνο όταν είναι σε νεκρά ταχύτητα. Πάντα να βάζετε νεκρά πριν επιχειρήσετε να βάλετε µπροστά τον κινητήρα.

ZMU01713

1. Ετικέτα προστασίας από ξεκίνηµα µε ταχύτητα

Page 13

Βασικά µέρη

RMU25799

Βασικά Μέρη

ΣΗMΕΙΩΣΗ:

* Μπορεί να µην είναι ακριβώς όπως φαίνεται στην εικόνα. Επίσης, µπορεί να µην περιλαµβάνεται ως στάνταρ εξοπλισµός σε όλα τα µοντέλα.

1. Καπά κι

2. Πλάκα κατά της σπηλαίωσης

3. Πτερύγιο κλίσης (άνοδος)

4. Προπέλα*

5. Εισαγωγή νερού ψύξης

6. Βραχίονας στήριξης

7. Μοχλός(οί) ασφάλισης καπακιού

8. Υδατοπαγίδα

9. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

10.Εξάρτηµα πλυσίµατος

11.Μοχλός στήριξης ανύψωσης

12.Κιβώτιο χειριστηρίου (κάθετης τοποθέτησης)*

13.Πίνακας διακοπτών (για χρήση µε κάθετο χειριστήριο)*

14.Κιβώτιο χειριστηρίου (κάθετης τοποθέτησης)*

15.Πίνακας διακοπτών (για χρήση µε κάθετο χειριστήριο)*

16.Ψηφιακό κοντέρ*

17.Ψηφιακό στροφόµετρο*

18.Μετρητής διαχείρισης καυσίµου*

Page 14

Βασικά µέρη

1. Μονάδα στροφόµετρου (Τετράγ ωνη)*

2. Μονάδα στροφόµετρου (Στρογγυλή)*

3. Μονάδα κοντέρ (Τετ ρά γω νη )*

4. Μονάδα µέτρησης ταχύτητας & καυσίµου (Τετ ρά γω νη )*

5. Μονάδα µέτρησης ταχύτητας & καυσίµου (Στρογγυλή)*

6. Μετρητής διαχείρισης καυσίµου (Τε τράγωνος)*

RMU26180

Χειριστήριο

Τόσο η αλλαγή ταχυτήτων όσο και το γκάζι ελέγχονται από το µοχλό του χειριστηρίου. Οι ηλεκτρικοί διακόπτες είναι τοποθετηµένοι πάνω στο κιβώτιο του χειριστηρίου.

ZMU05429

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

2. Μοχλός χειριστηρίου

3. Χειρόγκαζο

4. Ρυθµιστής τριβής τιµονιού

ZMU04572

Page 15

ZMU04569

1. Μοχλός χειριστηρίου

2. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

3. Χειρόγκαζο

4. Ρυθµιστής τριβής τιµονιού

RMU26190

Μοχλός χειριστηρίου

Η µετακίνηση του µοχλού προς τα µπροστά από τη θέση της νεκράς ενεργοποιεί την ταχύτητα πρόσω. Η µετακίνηση του µοχλού προς τα πίσω από τη θέση της νεκράς ενεργοποιεί την ταχύτητα όπισθεν. Ο κινητήρας συνεχίζει να λειτουργεί στο ρελαντί µέχρι ο µοχλός να µετακινηθεί κατά 35° (θα νιώσετε ένα τράβηγµα). Αν µετακινήσετε κι άλλο τον µοχλό θα ανοίξει το γκάζι και η µηχανή θα αρχίσει να επιταχύνει.

Βασικά µέρη

RMU26232

Χειρόγκαζο

Για να ανοίξετε το γκάζι χωρίς να βάλετε ταχύτητα πρόσω ή όπισθεν, πιέστε το κουµπί του χειρόγκαζου και µετακινήστε το µοχλό του χειριστηρίου.

ZMU04576

1. Εντελώς ανοικτό

2. Εντελώς κλειστό

3. Χειρόγκαζο

1. Νεκρά “”

2. Πρόσω “”

3. Όπισθεν “”

4. Αλλαγή ταχύτητας

5. Εντελώς κλειστό

6. Γκάζι

7. Εντελώς ανοικτό

1. Εντελώς ανοικτό

2. Εντελώς κλειστό

3. Χειρόγκαζο

ZMU04575

ΣΗMΕΙΩΣΗ:

ZMU04573

● Το κουµπί του χειρόγκαζου µπορεί να

χρησιµοποιηθεί µόνο όταν ο µοχλός του χειριστηρίου είναι στη νεκρά.

● Αφού πατήσετε αυτό το κουµπί, το γκάζι θα

αρχίζει να ανοίγει εφόσον ο µοχλός του χειριστηρίου µετακινηθεί τουλάχιστον κατά

35°.

Page 16

Βασικά µέρη

● Μετά τη χρήση του χειρόγκαζου, επαναφέρετε

το µοχλό του χειριστηρίου στη νεκρά. Το κουµπί του χειρόγκαζου επιστρέφει αυτόµατα στην αρχική του θέση. Το χειριστήριο θα επιλέγει κανονικά τις ταχύτητες πρόσω και όπισθεν.

RMU25971

Ρυθµιστής τριβής τιµονιού

Το εξάρτηµα τριβής παρέχει ρυθµιζόµενη αντίσταση στην κίνηση της χειρολαβής του τιµονιού ή του µοχλού του χειριστηρίου και µπορεί να ρυθµιστεί σύµφωνα µε την προτίµηση του χρήστη. Για να αυξήσετε την αντίσταση, στρέψτε το ρυθµιστή δεξιά. Για να µειώσετε την αντίσταση, στρέψτε το ρυθµιστή αριστερά.

RWM00031

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Να µην υπερσυσφίγγετε το ρυθµιστή τριβής. Αν υπάρχει παρά πολύ µεγάλη αντίσταση,

µπορεί να είναι δύσκολο να µετακινήσετε το µοχλό χειριστηρίου ή τη χειρολαβή του

γκαζιού, γεγονός που µπορεί να οδηγήσει σε ατύχηµα.

ZMU04563

ZMU04646

Όταν θέλετε να έχετε σταθερή ταχύτητα, σφίξτε το ρυθµιστή για να διατηρηθεί η επιθυµητή ρύθµιση του γκαζιού.

RMU25990

∆ιακόπτης σταµατήµατος του κινητήρα

Η πλακέτα ασφαλείας πρέπει να συνδεθεί στον διακόπτη σταµατήµατος του κινητήρα, αλλιώς ο κινητήρας δεν παίρνει µπροστά. Tο καλώδιο πρέπει να συνδεθεί σε ένα ασφαλές σηµείο στα ρούχα του οδηγού, στο χέρι ή το πόδι του. Αν ο οδηγός πέσει κατά λάθος στο νερό ή φύγει από το πιλοτήριο, το καλώδιο θα τραβήξει έξω τον συνδετήρα και ο κινητήρας θα σβήσει. Αυτό θα εµποδίσει το σκάφος να αποµακρυνθεί µε ταχύτητα.

RWM00120

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Συνδέστε το καλώδιο του διακόπτη

σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα σας, στο χέρι ή το πόδι όταν οδηγείτε.

● Μην συνδέετε το καλώδιο σε ρούχα που

ενδέχεται να σκιστούν. Προσέξτε µην µπερδευτεί το καλώδιο κάπου στη διαδροµή και δεν λειτουργήσει όταν χρειαστεί.

● Αποφύγετε κατά λάθος τράβηγµα του

καλωδίου στη διάρκεια της κανονικής λειτουργίας. Η απώλεια της ισχύος του κινητήρα συνεπάγεται την απώλεια ελέγχου µέσω του τιµονιού. Επίσης, χωρίς ισχύ από

Page 17

Βασικά µέρη

τον κινητήρα το σκάφος επιβραδύνει απότοµα. Αυτό µπορεί να πετάξει µπροστά ανθρώπους και αντικείµενα του σκάφους.

ΣΗMΕΙΩΣΗ:

Η µηχανή δεν παίρνει µπροστά αν δεν έχει συνδεθεί η πλακέτα ασφαλείας.

ZMU04565

1. Κορδόνι

2. Πλάκα ασφάλισης

OFF

START

Με τον γενικό διακόπτη στη θέση “ ” (on), τα ηλεκτρικά κυκλώµατα είναι ενεργοποιηµένα και το κλειδί δεν µπορεί να βγει.

● “” (start)

Με τον γενικό διακόπτη στη θέση “ ” (start), η µίζα γυρίζει για να ξεκινήσει τον κινητήρα. Όταν αφήσετε το κλειδί, επιστρέφει αυτόµατα στη θέση

“” (on).

OFF

START

OFF

START

ZMU04567

ZMU04564

1. Κορδόνι

2. Πλάκα ασφάλισης

RMU26090

Γενικός διακόπτης

Ο γενικός διακόπτης ελέγχει το σύστηµα ανάφλεξης. Η λειτουργία του περιγράφεται πιο κάτω.

● “” (off)

Με τον γενικό διακόπτη στη θέση “ ” (off), τα ηλεκτρικά κυκλώµατα είναι απενεργοποιηµένα και το κλειδί µπορεί να βγει.

● “” (on)

ZMU04566

RMU26141

∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης στο χειριστήριο ή τη λαγουδέρα

Το σύστηµα ηλεκτρικής κλίσης και ανύψωσης ρυθµίζει τη γωνία της εξωλέµβιας σε σχέση µε τον καθρέφτη. Πιέζοντας το διακόπτη στη θέση “” (πάνω) η εξωλέµβια παίρνει κλίση προς τα πάνω και µετά σηκώνεται. Πιέζοντας το διακόπτη στη θέση “” (κάτω) η εξωλέµβια παίρνει κλίση προς τα κάτω και µετά κατεβαίνει. Μόλις αφήσετε το διακόπτη, η εξωλέµβια σταµατάει στη θέση που βρίσκεται.

Page 18

Βασικά µέρη

ΣΗMΕΙΩΣΗ:

Για οδηγίες σχετικά µε τη χρήση του διακόπτη ηλεκτρικής κλίσης και ανύψωσης, αναφερθείτε στις σελίδες 38 και 41.

ZMU03938

RMU26151

∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης στη λεκάνη

Ο διακόπτης ηλεκτρικής κλίσης και ανύψωσης βρίσκεται στo πλάι της λεκάνης της µηχανής. Πιέζοντας το διακόπτη στη θέση “” (επάνω) η εξωλέµβια παίρνει κλίση προς τα πάνω και µετά ανυψώνεται. Πιέζοντας το διακόπτη στη θέση “” (κάτω) η εξωλέµβια παίρνει κλίση προς τα κάτω και κατεβαίνει. Μόλις αφήσετε το διακόπτη, η εξωλέµβια σταµατάει στη θέση που βρίσκεται.

RWM01030

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Χρησιµοποιήστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης που βρίσκεται στο κάτω τµήµα της µηχανής µόνο όταν το σκάφος είναι εντελώς σταµατηµένο µε τη µηχανή σβηστή. Αν επιχειρήσετε να χρησιµοποιήσετε αυτόν τον διακόπτη όταν το σκάφος κινείται, αυξάνεται ο κίνδυνος να πέσετε από το σκάφος ή µπορεί να χάσει την προσοχή του ο οδηγός, πράγµα που µπορεί να οδηγήσει σε σύγκρουση µε άλλο σκάφος ή εµπόδιο.

ΣΗMΕΙΩΣΗ:

Για οδηγίες σχετικά µε τη χρήση του διακόπτη ηλεκτρικής κλίσης και ανύψωσης, αναφερθείτε στη σελίδα 41.

RMU26161

∆ιακόπτες ηλεκτρικής κλίσης και ανύψωσης (κάθετου χειριστηρίου)

Το σύστηµα ηλεκτρικής κλίσης και ανύψωσης ρυθµίζει τη γωνία της εξωλέµβιας σε σχέση µε τον καθρέφτη. Πιέζοντας το διακόπτη στη θέση “” (πάνω) η εξωλέµβια παίρνει κλίση προς τα πάνω και σηκώνεται. Πιέζοντας το διακόπτη στη θέση “” (κάτω) η εξωλέµβια παίρνει κλίση προς τα κάτω και κατεβαίνει. Μόλις αφήσετε το διακόπτη, η εξωλέµβια σταµατάει στη θέση που βρίσκεται.

ZMU04601

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

ΣΗMΕΙΩΣΗ:

● Στο σύστηµα δύο µηχανών, ο διακόπτης της

χειρολαβής του χειριστηρίου ελέγχει και τις δύο µηχανές ταυτόχρονα.

Page 19

● Για οδηγίες σχετικά µε τη χρήση των διακοπτών

ηλεκτρικής κλίσης και ανύψωσης αναφερθείτε στις σελίδες 38 και 41.

RMU26241

Πτερύγιο κλίσης µε άνοδο

Το πτερύγιο κλίσης πρέπει να ρυθµίζεται ώστε το τιµόνι να µπορεί να γυρίζει αριστερά ή δεξιά µε την ίδια δύναµη.

RWM00840

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Λάθος ρύθµιση του πτερυγίου κλίσης µ πορεί να προκαλέσει δυσκολία στους ελιγµούς. Πάντα να κάνετε δοκιµαστική διαδροµή µετά από ρύθµιση ή αντικατάσταση του πτερυγίου κλίσης για να βεβαιωθείτε ότι το τιµόνι λειτουργεί σωστά. Μην ξεχνάτε να σφίγγετε το µπουλόνι µετά από τη ρύθµιση του πτερυγίου κλίσης.

Βασικά µέρη

Αν το σκάφος τείνει να στρίβει προς τα αριστερά, στρέψτε την άκρη του πτερύγιου κλίσης προς τα αριστερά “A” στην εικόνα. Αν το σκάφος τείνει να στρίβει προς τα δεξιά στρέψτε την άκρη του πτερυγίου κλίση προς τα δεξιά “B” στην εικόνα.

RCM00840

ΠΡΟΣΟΧΗ:

Το πτερύγιο κλίσης λειτουργεί και ως άνοδος για προστασία του κινητήρα από ηλεκτροχηµική διάβρωση. Μην βάφετε ποτέ το πτερύγιο κλίσης γιατί θα χάσει την αποτελεσµατικότητά του ως άνοδος.

1. Πτερύγιο κλίσης

2. Μπουλόνι

3. Τάπα

RMU26340

Μοχλός στήριξης ανύψωσης για µοντέλα µε ηλεκτρική κλίση και ανύψωση ή ανύψωση µε υδραυλική υποβοήθηση

Για να κρατήσετε την εξωλέµβια στην πάνω θέση ανύψωσης, ασφαλίστε το µοχλό στήριξης της ανύψωσης στο βραχίονα στήριξης.

Page 20

Βασικά µέρη

RMU31420

Mοχλός ασφάλισης καπακιού (τραβηχτός)

Για να αφαιρέσετε το καπάκι, τραβήξτε επάνω τον(τους) µοχλό(ούς) ασφάλισης και σηκώστε το καπάκι. Για να τοποθετήσετε το καπάκι, βάλτε το στην αρχική του θέση και µετά κατεβάστε τον(τους) µοχλό(ούς) για να ασφαλίσει.

ΣΗMΕΙΩΣΗ:

● Όταν τοποθετείτε το καπάκι, βεβαιωθείτε ότι

εφαρµόζει σωστά στην ελαστική τσιµούχα.

● Βεβαιωθείτε επίσης ότι το διάκενο ανάµεσα στο

καπάκι και τη λεκάνη είναι ίδιο σε όλη την περιφέρεια του καπακιού. Αν το καπάκι είναι χαλαρό ή το διάκενο δεν είναι ίδιο, τοποθετήστε πάλι το καπάκι.

RMU26460

Εξάρτηµα πλυσίµατος

Αυτό το εξάρτηµα χρησιµοποιείται για τον καθαρισµό των διόδων του νερού ψύξης, χρησιµοποιώντας έναν σωλήνα ποτίσµατος και νερό βρύσης.

ΣΗMΕΙΩΣΗ:

Για λεπτοµέρειες σχετικά και τη χρήση, αναφερθείτε στη σελίδα 50.

Page 21

Βασικά µέρη

● Ο βοµβητής ηχεί περιοδικά µόνο όταν ο µοχλός

ταχυτήτων είναι στη νεκρά.

● Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα,

σβήστε τον κινητήρα και επικοινωνήστε αµέσως µε τον αντιπρόσωπο της Yamaha.

RMU31410

Ψηφιακό στροφόµετρο

Το στροφόµετρο δείχνει την ταχύτητα του κινητήρα και έχει τις ακόλουθες λειτουργίες.

ΣΗMΕΙΩΣΗ:

Όλα τα τµήµατα της οθόνης ενδείξεων ανάβουν για λίγο µόλις ενεργοποιήσετε το γενικό διακόπτη και µετά επιστρέφουν σε κανονική λειτουργία.

1. Εξάρτηµα πλυσίµατος

RMU31702

Υδατοπαγίδα

Αυτή η µηχανή διαθέτει συνδυασµό φίλτρου καυσίµου/υδατοπαγίδας και σχετικού προειδοποιητικού συστήµατος. Αν το νερό που διαχωρίζεται από το καύσιµο υπερβαίνει µια ορισµένη ποσότητα, ενεργοποιείται ο προειδοποιητικός µηχανισµός.

Ενεργοποίηση του προειδοποιητικού µηχανισµού

● Η προειδοποιητική ένδειξη της υδατοπαγίδας

θα αναβοσβήνει.

1. Στροφόµετρο

2. Μετρητής κλίσης

3. Μετρητής χρόνου λειτουργίας

4. Προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού

5. Προειδοποιητική ένδειξη υπερθέρµανσης

6. Πλήκτρο Set

7. Πλήκτρο Mode

ΣΗMΕΙΩΣΗ:

Η προειδοποιητική ένδειξη για την υδατοπαγίδα και η προειδοποιητική ένδειξη προβλήµατος του κινητήρα που υπάρχουν στο ψηφιακό στροφόµετρο δεν λειτουργούν σ' αυτή τη µηχανή.

RMU26522

Προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού

Αν η πίεση του λαδιού πέσει πολύ χαµηλά, αυτή η ένδειξη αναβοσβήνει. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 28.

ZMU01840

Page 22

Βασικά µέρη

RCM00020

ΠΡΟΣΟΧΗ:

● Μην συνεχίσετε να λειτουργείτε τον

κινητήρα αν ανάψει η ένδειξη χαµηλής πίεσης λαδιού και η στάθµη του λαδιού του κινητήρα είναι πεσµένη. Μπορεί να πάθει σοβαρή βλάβη ο κινητήρας.

● Η προειδοποιητική ένδειξη χαµηλής πίεσης

λαδιού δεν είναι ένδειξη της στάθµης του λαδιού του κινητήρα. Για να ελέγξετε τη στάθµη του λαδιού, χρησιµοποιήστε τη ράβδο µέτρησης. Για περισσότερες πληροφορίες, δείτε τη σελίδα 33.

ZMU01736

1. Προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού

RMU26581

Προειδοποιητική ένδειξη υπερθέρµανσης (ψηφιακού τύπου)

Αν η θερµοκρασία του κινητήρα ανέβει πολύ ψηλά, αυτή η ένδειξη αναβοσβήνει. Για περισσότερες πληροφορίες σχετικά µε την ανάγνωση της ένδειξης, αναφερθείτε στη σελίδα

28.

RCM00050

ΠΡΟΣΟΧΗ:

Μην συνεχίσετε να λειτουργείτε τον κινητήρα αν ανάψει η προειδοποιητική ένδειξη υπερθέρµανσης. Θα πάθει σοβαρή ζηµιά.

ZMU01737

1. Προειδοποιητική ένδειξη υπερθέρµανσης

RMU26600

Κοντέρ (ψηφιακού τύπου)

Αυτός ο µετρητής δείχνει την ταχύτητα του σκάφους.

1. Κοντέρ

2. Μετρητής καυσίµου

3. Μετρητής ταξιδιού/ρολόι/µετρητής τάσης

4. Προειδοποιητική(ές) ένδειξη(εις)

ΣΗMΕΙΩΣΗ:

Όταν ο γενικός διακόπτης τοποθετείται για πρώτη φορά στη θέση on, όλοι οι τοµείς της οθόνης ενδείξεων ανάβουν δοκιµαστικά. Μετά από µερικά δευτερόλεπτα, ο µετρητής αρχίζει να λειτουργεί κανονικά. Παρατηρήστε τον µετρητή καθώς τοποθετείτε το γενικό διακόπτη στη θέση on, για να βεβαιωθείτε ότι ανάβουν όλοι οι τοµείς.

ΣΗMΕΙΩΣΗ:

Το κοντέρ δείχνει την ταχύτητα σε χιλιόµετρα (km/h), µίλια (mph) ή κόµβους, ανάλογα µε την προτίµηση του χειριστή. Επιλέξτε την επιθυµητή

Page 23

Βασικά µέρη

µονάδα µέτρησης, ρυθµίζοντας τον διακόπτη επιλογής στο πίσω µέρος του κοντέρ. ∆είτε την εικόνα για τις ρυθµίσεις.

1. Τάπα

2. ∆ιακόπτες επιλογής (για µονάδα ταχύτητας)

3. ∆ιακόπτες επιλογής (για αποστολέα καυσίµου)

RMU26620

Μετρητής κλίσης (ψηφιακού τύπου)

Αυτός ο µετρητής δείχνει τη γωνία κλίσης της εξωλέµβιας.

ΣΗMΕΙΩΣΗ:

● Αποµνηµονεύστε τις γωνίες κλίσης που

λειτουργούν καλύτερα στο σκάφος σας κάτω από διαφορετικές συνθήκες. Ρυθµίστε τη γωνία κλίσης στην επιθυµητή θέση µε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

● Αν η γωνία κλίσης της εξωλέµβιας υπερβαίνει

το όριο λειτουργίας, θα αναβοσβήνει ο πάνω τοµέας του µετρητή κλίσης.

RMU26650

Μετρητής χρόνου λειτουργίας (ψηφιακού τύπου)

Αυτός ο µετρητής δείχνει τον αριθµό των ωρών που έχει λειτουργήσει ο κινητήρας. Μπορεί να ρυθµιστεί ώστε να µετράει το συνολικό χρόνο ή το χρόνο του τρέχοντος ταξιδιού. Η ένδειξη µπορεί ακόµα να ρυθµιστεί ώστε να µην εµφανίζεται.

ZMU01741

● Αλλαγή του φορµά ένδειξης

Το πάτηµα του πλήκτρου “” (mode) αλλάζει το φορµά της ένδειξης µε την εξής σειρά: Συνολικές ώρες→Ώρες ταξιδιού →Μη εµφάνιση της ένδειξης

● Μηδενισµός των ωρών ταξιδιού

Για να επαναφέρετε τον µετρητή ταξιδιού στο 0 (µηδέν), πιέστε επαναλαµβανόµενα τα πλήκτρα “ ” (set) και “” (mode) για πάνω από 1

δευτερόλεπτο ενώ εµφανίζονται οι ώρες του ταξιδιού.

ZMU01740

ΣΗMΕΙΩΣΗ:

Ο συνολικός αριθµός των ωρών λειτουργίας του κινητήρα δεν µπορεί να µηδενιστεί.

RMU26690

Μετρητής ταξιδιού

Αυτός ο µετρητής δείχνει την απόσταση που έχει διανύσει το σκάφος από την τελευταία φορά που αρχικοποιήθηκε ο µετρητής.

Page 24

Βασικά µέρη

Πιέστε επαναλαµβανόµενα το πλήκτρο “” (mode) µέχρι η ένδειξη στην πρόσοψη του µετρητή να δείξει “” (trip). Για να µηδενίσετε

τον µετρητή ταξιδιού, πιέστε ταυτόχρονα τα πλήκτρα “” (set) και “ ” (mode).

ΣΗMΕΙΩΣΗ:

Το ρολόι λειτουργεί µε ενέργεια από τη µπαταρία. Συνεπώς, αν η µπαταρία αποσυνδεθεί το ρολόι θα σταµατήσει. Ρυθµίστε πάλι το ρολόι αφού συνδέσετε τη µπαταρία.

ΣΗMΕΙΩΣΗ:

● Η απόσταση εµφανίζεται σε χιλιόµετρα ή µίλια,

ανάλογα µε τη µονάδα µέτρησης που έχει επιλεχθεί στο κοντέρ.

● Η απόσταση διατηρείται στη µνήµη µε ενέργεια

από τη µπαταρία. Συνεπώς, αν η µπαταρία αποσυνδεθεί τα δεδοµένα της µνήµης θα χαθούν.

RMU26700

Ρολόι

Πιέστε επαναλαµβανόµενα το πλήκτρο “” (mode) ώστε η ένδειξη στην πρόσοψη του µετρητή να δείξει “ ” (time). Για να

ρυθµίσετε το ρολόι, θα πρέπει ο µετρητής να είναι σε λειτουργία “ ” (time). Πιέστε το πλήκτρο “ ” (set). Θα αρχίσει να αναβοσβήνει η ένδειξη των ωρών. Πιέστε το πλήκτρο “” (mode) µέχρι να εµφανιστεί η επιθυµητή ώρα. Πιέστε πάλι το πλήκτρο “ ” (set), για να αρχίσει να αναβοσβήνει η ένδειξη των λεπτών. Πιέστε το πλήκτρο “ ” (mode) µέχρι να εµφανιστεί το επιθυµητό λεπτό. Πιέστε πάλι το πλήκτρο “”

(set) για να αρχίσει το ρολόι να λειτουργεί.

RMU26710

Μετρητής καυσίµου

Η στάθµη του καυσίµου σηµειώνεται από οκτώ τοµείς. Όταν εµφανίζονται και οι οκτώ τοµείς, το δοχείο καυσίµου είναι γεµάτο.

RCM00860

Ο αισθητήρας του δοχείου καυσίµου που χρησιµοποιεί η Yamaha διαφέρει από τους συµβατικούς αισθητήρες. Λάθος ρύθµιση του διακόπτη επιλογής του µετρητή θα δώσει λάθος ενδείξεις. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τη σωστή ρύθµιση του διακόπτη επιλογής.

ΣΗMΕΙΩΣΗ:

Η ένδειξη της στάθµης καυσίµου µπορεί να επηρεαστεί από τη θέση του αισθητήρα στο δοχείο καυσίµου και τη θέση του σκάφους στο νερό. Οδήγηση µε κλίση πάνω (πλώρη προς τα πάνω) ή µε συνεχείς στροφές µπορεί να δώσει λάθος ενδείξεις.

ΠΡΟΣΟΧΗ:

Page 25

ZMU01745

RMU26720

Προειδοποιητική ένδειξη καυσίµου

Αν η στάθµη του καυσίµου µειωθεί στον ένα τοµέα, ο τοµέας προειδοποίησης χαµηλής στάθµης καυσίµου θα αρχίσει να αναβοσβήνει.

RCM00880

ΠΡΟΣΟΧΗ:

Μην συνεχίσετε τη λειτουργία του κινητήρα µε το γκάζι τέρµα ανοικτό αν ενεργοποιηθεί κάποια προειδοποιητική ένδειξη. Επιστρέψτε στο λιµάνι µε χαµηλή ταχύτητα.

Βασικά µέρη

RCM00870

ΠΡΟΣΟΧΗ:

Επιστρέψτε σύντοµα στο λιµάνι αν ενεργοποιηθεί κάποια προειδοποιητική ένδειξη. Για να φορτίσετε τη µπαταρία, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

1. Ένδειξη πεσµένης µπαταρίας

RMU26740

Μετρητής διαχείρισης καυσίµου

Ο µετρητής διαχείρισης καυσίµου δείχνει την κατανάλωση καυσίµου όταν ο κινητήρας λειτουργεί.

1. Προειδοποιητικός τοµέας στάθµης καυσίµου

RMU26730

Προειδοποίηση χαµηλής τάσης µπαταρίας

Αν η τάση της µπαταρίας πέσει, η ένδειξη θα ανάψει αυτόµατα και θα αρχίσει να αναβοσβήνει.

1. Μετρητής ροής καυσίµου

2. Μετρητής κατανάλωσης καυσίµου / Μετρητής

οικονοµίας καυσίµου / Συγχρονιστής ταχύτητας διπλού κινητήρα

3. Προειδοποιητική ένδειξη υδατοπαγίδας (λειτουργεί µόνο αν έχει εγκατασταθεί ο αισθητήρας)

ZMU01748

Page 26

Βασικά µέρη

ΣΗMΕΙΩΣΗ:

on, για να βεβαιωθείτε ότι ανάβουν όλοι οι τοµείς.

RMU26750

Μετρητής ροής καυσίµου

Ο µετρητής ροής καυσίµου δείχνει την ποσότητα ροής καυσίµου µέσα σε µία ώρα, µε την τρέχουσα ταχύτητα του κινητήρα. Αν έχετε εγκαταστήσει δύο µηχανές στο σκάφος σας, ο µετρητής ροής καυσίµου δείχνει τη συνολική ροή καυσίµου και των δύο µηχανών. Εµφανίζει επίσης την ένδειξη “” (που σηµαίνει

port και starboard, δηλαδή αριστερή και δεξιά µηχανή).

ZMU01749

Χρησιµοποιήστε το πλήκτρο “ ” (set) για να αλλάξετε κυκλικά την ένδειξη της ροής καυσίµου µε την ακόλουθη σειρά:

● Πιέστε µια φορά το πλήκτρο “ ” (set) για να

δείτε τη ροή καυσίµου της δεξιάς µηχανής (starboard). Θα εµφανιστεί η ένδειξη “” (για starboard).

● Πιέστε άλλη µια φορά το πλήκτρο “” (set)

για να εµφανιστεί η ροή καυσίµου της αριστερής µηχανής (port). Θα εµφανιστεί η ένδειξη “” (για port).

● Πιέστε για τρίτη φορά το πλήκτρο “” (set)

για να επιστρέψει η ένδειξη της συνολικής ροής καυσίµου των δύο µηχανών. Θα εµφανιστεί η ένδειξη “” (για port και starboard).

ΣΗMΕΙΩΣΗ:

● O µετρητής ροής καυσίµου δείχνει

γαλόνια/ώρα ή λίτρα/ώρα, ανάλογα µε την προτίµηση του χρήστη. Επιλέξτε την επιθυµητή µονάδα µέτρησης ρυθµίζοντας το διακόπτη επιλογής που υπάρχει στην πίσω πλευρά του

µετρητή κατά την εγκατάσταση.

1. ∆ιακόπτες επιλογής

● Ο µετρητής κατανάλωσης καυσίµου και ο

µετρητής οικονοµίας καυσίµου δείχνουν την ίδια µονάδα µέτρησης.

RMU26760

Μετρητής κατανάλωσης καυσίµου

Αυτός ο µετρητής εµφανίζει τη συνολική ποσότητα καυσίµου που καταναλώθηκε από την τελευταία φορά που αρχικοποιήθηκε ο µετρητής. Πιέστε επαναλαµβανόµενα το πλήκτρο “”

(mode) µέχρι η ένδειξη στην πρόσοψη του µετρητή να δείξει “ ” (total). Για να µηδενίσετε

την ένδειξη κατανάλωσης, πιέστε ταυτόχρονα τα πλήκτρα “ ” (set) και “ ” (mode).

Page 27

● Το ψηφιακό κοντέρ και ο µετρητής διαχείρισης

ZMU01751

RMU26770

Οικονοµία καυσίµου

Αυτός ο µετρητής δείχνει την απόσταση ανά λίτρο ή γαλόνι όταν οδηγείτε. Χρησιµεύει µόνο ως ένδειξη αναφοράς για τον οδηγό. Πιέστε επαναλαµβανόµενα το πλήκτρο “”

(mode) µέχρι η ένδειξη στην πρόσοψη του µετρητή να δείξει “ ” (economy).

● Η κατανάλωση διαφέρει λίγο από µηχανή σε

ZMU01752

ΣΗMΕΙΩΣΗ:

Αν έχετε τοποθετήσει δύο µηχανές στο σκάφος, ο µετρητής θα δείχνει τη συνολική οικονοµία καυσίµου των δύο µηχανών.

ΣΗMΕΙΩΣΗ:

● Η κατανάλωση καυσίµου ποικίλει σηµαντικά

ανάλογα µε το σχεδιασµό του σκάφους, το βάρος, την προπέλα που χρησιµοποιείται, τη γωνία κλίσης της µηχανής, τις συνθήκες πλεύσης (συµπεριλαµβανοµένου του ανέµου) και τη θέση του γκαζιού. Η κατανάλωση επηρεάζεται ακόµα ελαφρά από τον τύπο του

RMU26780

Συγχρονιστής ταχύτητας δύο µηχανών

Αυτός ο µετρητής δείχνει τη διαφορά στην ταχύτητα (στροφές/λεπτό) µεταξύ της αριστερής και της δεξιάς µηχανής. Είναι χρήσιµος ως ένδειξη αναφοράς όταν συγχρονίζετε τις ταχύτητες των δύο µηχανών. Πιέστε επαναλαµβανόµενα το πλήκτρο “”

(mode) µέχρι η ένδειξη στην πρόσοψη του µετρητή να δείξει “ ” (synchronizer).

Βασικά µέρη

νερού (θαλάσσιο, γλυκό και επίπεδο µόλυνσης), τη θερµοκρασία του αέρα και την υγρασία, από το πόσο καθαρό είναι το κάτω µέρος του σκάφους, από το ύψος τοποθέτησης

της µηχανής, την ικανότητα του οδηγού και την ποιότητα της βενζίνης (χειµερινή ή θερινή βενζίνη και πρόσθετα).

καυσίµου της Yamaha, υπολογίζουν την ταχύτητα, τα µίλια που έχει διανύσει το σκάφος και την οικονοµία του καυσίµου µέσω της κίνησης του νερού στην πρύµνη του σκάφους. Αυτή η απόσταση είναι πιθανόν να διαφέρει σηµαντικά από την πραγµατική απόσταση που έχει διανυθεί λόγω των ρευµάτων του νερού, των κυµάτων και της κατάστασης του αισθητήρα ταχύτητας (κακή τοποθέτηση ή βλάβη).

µηχανή, λόγω κατασκευαστικών διαφορών. Αυτές οι διαφορές µπορεί να είναι ακόµα µεγαλύτερες αν οι µηχανές είναι µοντέλα κατασκευασµένα σε διαφορετικές χρονιές. Επιπλέον, οι διαφορές στις προπέλες, ακόµα και αν οι βασικές τους διαστάσεις και η σχεδίαση είναι ίδιες, µπορεί να προκαλέσουν µικρή διαφορά στην κατανάλωση καυσίµου.

Page 28

Βασικά µέρη

ZMU01753

ZMU01754

1. Η ταχύτητα του αριστερού κινητήρα είναι

υψηλότερη

2. Η ταχύτητα του αριστερού κινητήρα είναι ελαφρώς υψηλότερη

3. Η ταχύτητα είναι οµοιόµορφα συγχρονισµένη µεταξύ του αριστερού και του δεξιού κινητήρα

4. Η ταχύτητα του δεξιού κινητήρα είναι ελαφρώς

υψηλότερη

5. H ταχύτητα του δεξιού κινητήρα είναι πιο υψηλή

ΣΗMΕΙΩΣΗ:

Αν οι ταχύτητες των δύο µηχανών δεν είναι συγχρονισµένες όταν οδηγείτε, µπορείτε να τις συγχρονίσετε αλλάζοντας τη γωνία κλίσης ή το γκάζι.

RMU26791

Προειδοποιητική ένδειξη υδατοπαγίδας

Αν το νερό στην υδατοπαγίδα ξεπερνά µια ορισµένη ποσότητα, θα αρχίσει να αναβοσβήνει η ένδειξη. Στην περίπτωση αυτή, σβήστε τη µηχανή και αδειάστε το νερό από την υδατοπαγίδα.

ΣΗMΕΙΩΣΗ:

Αυτή η ένδειξη λειτουργεί µόνο αν υπάρχει ο σχετικός αισθητήρας στην υδατοπαγίδα.

ZMU01755

RMU31651

6Y8 Μετρητές πολλαπλών λειτουργιών

Οι µετρητές πολλαπλών λειτουργιών έχουν 6 τύπους µονάδων µέτρησης: µονάδα στροφόµετρου (τετράγωνη ή στρογγυλή, µονάδα κοντέρ (τετράγωνη), µονάδα µέτρησης ταχύτητας

& καυσίµου (τετράγωνη ή στρογγυλή) και µετρητή διαχείρισης καυσίµου (τετράγωνο). Το

σύστηµα ένδειξης διαφέρει λίγο µεταξύ του στρογγυλού και του τετράγωνου τύπου. Ελέγξτε προσεκτικά το µοντέλο και τον τύπο της µονάδας σας. Αυτό το εγχειρίδιο οδηγιών περιγράφει κυρίως τις προειδοποιητικές ενδείξεις. Για περισσότερες λεπτοµέρειες σχετικά µε τη ρύθµιση των µετρητών ή την αλλαγή των συστηµάτων ένδειξης, αναφερθείτε στο συνοδευτικό εγχειρίδιο λειτουργίας.

RMU31680

Μονάδα στροφόµετρου

Το στροφόµετρο δείχνει τις στροφές του κινητήρα ανά λεπτό. ∆ιαθέτει µετρητή κλίσης, ρύθµιση της ταχύτητας ρελαντί, ένδειξη θερµοκρασίας νερού ψύξης/κινητήρα, ένδειξη τάσης µπαταρίας, ένδειξη συνολικών ωρών/ωρών ταξιδιού, ένδειξη πίεσης λαδιού, προειδοποίηση ανίχνευσης νερού, προειδοποίηση προβλήµατος στον κινητήρα και ενηµέρωση περιοδικής συντήρησης. Με τη σύνδεση προαιρετικών αισθητήρων στη µονάδα,

Page 29

µπορείτε να έχετε και την ένδειξη πίεσης του νερού ψύξης. Για τον προαιρετικό αισθητήρα, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha. H µονάδα του στροφόµετρου είναι διαθέσιµη σε στρογγυλό ή τετράγωνο τύπο. Ελέγξτε τον τύπο του στροφόµετρού σας.

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05415

1. Πλήκτρο Set

2. Πλήκτρο Mode

Βασικά µέρη

ZMU05417

1452

1. Στροφόµετρο

2. Μετρητής κλίσης

3. Ένδειξη πολλαπλών λειτουργιών

4. Πίεση νερού ψύξης

5. Θερµοκρασία νερού ψύξης/κινητήρα

6. Προειδοποιητική ένδειξη ανίχνευσης νερού

7. Τάση µπαταρίας

8. Στάθµη λαδιού (τετράχρονα µοντέλα)

ZMU05416

1. Στροφόµετρο

2. Μετρητής κλίσης

3. Ένδειξη πολλαπλών λειτουργιών

4. Προειδοποιητική ένδειξη ανίχνευσης νερού

5. Προειδοποιητική ένδειξη προβλήµατος

6. Πίεση νερού ψύξης

7. Στάθµη λαδιού (τετράχρονα µοντέλα)

8. Θερµοκρασία νερού ψύξης/κινητήρα

9. Τάση µπαταρίας

6879

κινητήρα/συντήρησης

ZMU05418

ΣΗMΕΙΩΣΗ:

Η µονάδα του στροφόµετρου δείχνει διάφορες πληροφορίες ανάλογα µε τη ρύθµιση των πλήκτρων “ ” (set) και “ ” (mode). Για λεπτοµέρειες, αναφερθείτε στο συνοδευτικό εγχειρίδιο λειτουργίας.

Page 30

Βασικά µέρη

Έλεγχοι πριν τη λειτουργία

Τοποθετήστε το µοχλό ταχυτήτων στη νεκρά και στρέψτε τον γενικό διακόπτη στη θέση “” (on). Αφού ανάψουν όλες οι ενδείξεις καθώς και η ένδειξη συνολικών ωρών, το όργανο περνά σε κανονική λειτουργία. Αν ηχήσει ο βοµβητής και αναβοσβήνει η προειδοποιητική ένδειξη της υδατοπαγίδας, επικοινωνήστε αµέσως µε τον αντιπρόσωπο της Yamaha.

ΣΗMΕΙΩΣΗ:

Για να σταµατήσετε το βοµβητή, πιέστε το πλήκτρο “ ” (set) or “ ” (mode).

Προειδοποίηση χαµηλής πίεσης λαδιού

Αν η πίεση του λαδιού του κινητήρα πέσει πολύ χαµηλά, θα αρχίσει να αναβοσβήνει η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού και η ταχύτητα του κινητήρα θα µειωθεί αυτόµατα σε περίπου 2000 στροφές/λεπτό.

Σβήστε αµέσως τον κινητήρα αν ηχήσει ο βοµβητής και αναβοσβήνει η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού. Ελέγξτε την ποσότητα λαδιού του κινητήρα και συµπληρώστε λάδι αν χρειάζεται. Αν ενεργοποιηθεί ο προειδοποιητικός µηχανισµός παρ' όλο που η στάθµη του λαδιού είναι επαρκής, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

RCM01600

ΠΡΟΣΟΧΗ:

Μην συνεχίσετε τη λειτουργία του κινητήρα αν ενεργοποιηθεί ο προειδοποιητικός µηχανισµός χαµηλής πίεσης λαδιού. Αλλιώς, µπορεί να προκληθεί σοβαρή βλάβη.

Προειδοποίηση Υπερθέρµανσης

Αν η θερµοκρασία του κινητήρα ανέβει υπερβολικά στη διάρκεια της πλεύσης, θα αρχίσει να αναβοσβήνει η προειδοποιητική ένδειξη υπερθέρµανσης. Η ταχύτητα του κινητήρα θα µειωθεί αυτόµατα σε περίπου 2000 στροφές/λεπτό.

ZMU05430

ZMU05421

ZMU05431

ZMU05422

Page 31

Σταµατήστε αµέσως τη µηχανή αν ηχεί ο βοµβητής και έχει ενεργοποιηθεί ο προειδοποιητικός µηχανισµός υπερθέρµανσης. Ελέγξτε µήπως έχει φράξει η εισαγωγή του νερού ψύξης.

RCM01590

ΠΡΟΣΟΧΗ:

● Μην συνεχίσετε τη λειτουργία του κινητήρα

αν η προειδοποιητική ένδειξη υπερθέρµανσης αναβοσβήνει. Αλλιώς, µπορεί να προκληθεί σοβαρή βλάβη.

● Μην συνεχίσετε τη λειτουργία του κινητήρα

αν ενεργοποιηθεί κάποιος προειδοποιητικός µηχανισµός. Αν δεν µπορείτε να εντοπίσετε

και να διορθώσετε το πρόβληµα επικοινωνήστε µε τον αντιπρόσωπο της

Yamaha.

Προειδοποίηση υδατοπαγίδας

Αυτή η ένδειξη αναβοσβήνει όταν µαζευτεί νερό στην υδατοπαγίδα (φίλτρο καυσίµου) στη διάρκεια της πλεύσης. Στην περίπτωση αυτή, σταµατήστε αµέσως τον κινητήρα και αναφερθείτε στη σελίδα 73 αυτού του εγχειριδίου για να αδειάσετε το νερό από το φίλτρο καυσίµου. Επιστρέψτε στο λιµάνι και συµβουλευτείτε αµέσως τον αντιπρόσωπο της Yamaha.

Βασικά µέρη

ZMU05424

RCM00910

ΠΡΟΣΟΧΗ:

Βενζίνη αναµιγµένη µε νερό µπορεί να προκαλέσει ζηµιά στον κινητήρα.

Προειδοποίηση προβλήµατος κινητήρα

Αυτή η ένδειξη αναβοσβήνει όταν υπάρχει πρόβληµα στον κινητήρα στη διάρκεια της πλεύσης. Επιστρέψτε στο λιµάνι και συµβουλευτείτε αµέσως τον αντιπρόσωπο της

Yamaha.

ZMU05423

ZMU05425

ZMU05426

Page 32

Βασικά µέρη

RCM00920

ΠΡΟΣΟΧΗ:

Σε µια τέτοια περίπτωση, ο κινητήρας δεν θα λειτουργήσει σωστά. Συµβουλευτείτε αµέσως τον αντιπρόσωπο της Yamaha.

Προειδοποίηση χαµηλής τάσης µπαταρίας

Όταν πέφτει η τάση της µπαταρίας, αναβοσβήνει η προειδοποιητική ένδειξη χαµηλής τάσης µπαταρίας και η αξία της τάσης της µπαταρίας. Επιστρέψτε σύντοµα στο λιµάνι αν ενεργοποιηθεί ο προειδοποιητικός µηχανισµός χαµηλής τάσης µπαταρίας. Για να φορτίσετε την µπαταρία, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

ZMU05427

να έχετε διαθέσιµες και τις ενδείξεις µέτρησης ταξιδιού, θερµοκρασίας επιφάνειας νερού, βάθους και ρολογιού. Για τον προαιρετικό αισθητήρα, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha. H µονάδα του µετρητή ταχύτητας & καυσίµου είναι διαθέσιµη σε στρογγυλό ή τετράγωνο τύπο. Ελέγξτε τον τύπο της µονάδας µέτρησης ταχύτητας & καυσίµου.

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05432

ZMU05428

RMU31610

Μονάδα µέτρησης ταχύτητας & καυσίµου

Αυτή η µονάδα δείχνει την ταχύτητα του σκάφους και διαθέτει µετρητή καυσίµου, ένδειξη συνολικής κατανάλωσης καυσίµου, ένδειξη οικονοµίας καυσίµου, ένδειξη ροής καυσίµου και ένδειξη τάσης συστήµατος. Με τη σύνδεση προαιρετικών αισθητήρων στη µονάδα, µπορείτε

1. Κοντέρ

2. Μετρητής Καυσίµου

3. Ένδειξη πολλαπλών λειτουργιών

ZMU05433

Page 33

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05434

Βασικά µέρη

RMU31620

Μονάδα κοντέρ

Αυτή η µονάδα δείχνει την ταχύτητα του σκάφους και διαθέτει µετρητή καυσίµου και ένδειξη τάσης συστήµατος. Με τη σύνδεση προαιρετικών αισθητήρων στη µονάδα, µπορείτε να έχετε διαθέσιµες και τις ενδείξεις µέτρησης ταξιδιού, θερµοκρασίας επιφάνειας νερού, βάθους και ρολογιού. Για τον προαιρετικό αισθητήρα, επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

1. Κοντέρ

2. Μετρητής Καυ σίµου

3. Ένδειξη πολλαπλών λειτουργιών

ZMU05435

ΣΗMΕΙΩΣΗ:

Την πρώτη φορά που θα ενεργοποιηθεί ο γενικός διακόπτης, ανάβουν δοκιµαστικά όλες οι ενδείξεις. Μετά από λίγα δευτερόλεπτα, το όργανο θα περάσει σε κανονική λειτουργία.

ΣΗMΕΙΩΣΗ:

Η µονάδα µέτρησης ταχύτητας & καυσίµου δείχνει διάφορες πληροφορίες ανάλογα µε τη ρύθµιση των πλήκτρων “ ” (set) & “ ” (mode). Για λεπτοµέρειες, αναφερθείτε στο συνοδευτικό εγχειρίδιο λειτουργίας.

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05436

1. Κοντέρ

2. Μετρητής Καυσίµου

3. Ένδειξη πολλαπλών λειτουργιών

ΣΗMΕΙΩΣΗ:

ZMU05437

Page 34

Βασικά µέρη

ΣΗMΕΙΩΣΗ:

Η µονάδα κοντέρ δείχνει διάφορες πληροφορίες ανάλογα µε τη ρύθµιση των πλήκτρων “” (set) και “” (mode). Επιπλέον, το κοντέρ µπορεί να εµφανίζει την επιθυµητή µονάδα µέτρησης όπως χιλιόµετρα, µίλια ή κόµβους. Για λεπτοµέρειες, αναφερθείτε στο συνοδευτικό εγχειρίδιο λειτουργίας.

RMU31630

Μετρητής διαχείρισης καυσίµου

Αυτός ο µετρητής διαθέτει µετρητή ροής καυσίµου, ένδειξη συνολικής κατανάλωσης, ένδειξη οικονοµίας καυσίµου και ένδειξη υπολειπόµενου καυσίµου.

1. Πλήκτρο Set

2. Πλήκτρο Mode

ZMU05438

ΣΗMΕΙΩΣΗ:

Ο µετρητής διαχείρισης καυσίµου δείχνει διάφορες πληροφορίες ανάλογα µε τη ρύθµιση των πλήκτρων “ ” (set) και “ ” (mode). Για λεπτοµέρειες, αναφερθείτε στο συνοδευτικό εγχειρίδιο λειτουργίας.

RMU26801

Προειδοποιητικό σύστηµα

RCM00090

ΠΡΟΣΟΧΗ:

Μην συνεχίσετε να λειτουργείτε τον κινητήρα αν ενεργοποιηθεί κάποια προειδοποιητική ένδειξη. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha αν δεν µπορείτε να εντοπίσετε και να διορθώσετε το πρόβληµα.

RMU26824

Προειδοποίηση υπερθέρµανσης (δύο µηχανές)

Αυτή η µηχανή διαθέτει προειδοποιητικό σύστηµα υπερθέρµανσης. Αν η θερµοκρασία του κινητήρα ανέβει πολύ, το προειδοποιητικό σύστηµα ενεργοποιείται. Ενεργοποίηση προειδοποιητικού συστήµατος

● Η ταχύτητα του κινητήρα πέφτει αυτόµατα σε

περίπου 2000 στροφές/λεπτό.

● Αν υπάρχει προειδοποιητική ένδειξη

υπερθέρµανσης, θα ανάψει ή θα αναβοσβήνει.

1. Μετρητής ροής καυσίµου

2. Ένδειξη πολλαπλών λειτουργιών

ZMU05439

Page 35

● Ηχεί ο βοµβητής.

ZMU01757

ZMU04583

Βασικά µέρη

κατεβάσει τις στροφές και τον βοµβητή της να ηχήσει. Για να ακυρώσετε το προειδοποιητικό σύστηµα της µηχανής που δεν έχει υπερθέρµανση, τοποθετήστε το γενικό διακόπτη της µηχανής µε υπερθέρµανση στη θέση off.

RMU26855

Προειδοποίηση χαµηλής πίεσης λαδιού

Αν η πίεση λαδιού πέσει πολύ χαµηλά, ενεργοποιείται η προειδοποιητική διάταξη. Ενεργοποίηση προειδοποιητικού συστήµατος

● Η ταχύτητα του κινητήρα µειώνεται αυτόµατα

σε περίπου 2000 στροφές/λεπτό.

● Η προειδοποιητική ένδειξη πίεσης λαδιού

ανάβει ή αναβοσβήνει.

OFF STARTONOFF START

ZMU04584

Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα, σταµατήστε τον κινητήρα και ελέγξτε την εισαγωγή του νερού ψύξης µήπως έχει φράξει.

ΣΗMΕΙΩΣΗ:

Για τους χρήστες δύο µηχανών: Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα υπερθέρµανσης της µιας µηχανής, η µηχανή θα κατεβάσει τις στροφές της και θα ηχήσει ο βοµβητής. Αυτό θα κάνει και την άλλη µηχανή να

ZMU01828

● Ηχεί ο βοµβητής.

ZMU04583

Page 36

Βασικά µέρη

OFF STARTONOFF START

ZMU04584

Αν έχει ενεργοποιηθεί το σύστηµα προειδοποίησης, σταµατήστε τον κινητήρα, µόλις αυτό είναι ασφαλές για να το κάνετε. Ελέγξτε τη στάθµη λαδιού και προσθέστε λάδι, όπως είναι απαραίτητο. Αν η στάθµη λαδιού είναι σωστή και το προειδοποιητικό σύστηµα δεν κλείσει, συµβουλευτείτε τον αντιπρόσωπό της Yamaha.

RCM00100

ΠΡΟΣΟΧΗ:

Μην συνεχίσετε να λειτουργείτε τον κινητήρα αν ανάψει η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού. Μπορεί να πάθει σοβαρή βλάβη ο κινητήρας.

Page 37

Λειτουργία

RMU26901

Τοποθέτηση

RCM00110

ΠΡΟΣΟΧΗ:

Λάθος ύψος του κινητήρα ή εµπόδια στην οµαλή ροή του νερού (όπως η σχεδίαση ή η κατάσταση του σκάφους, ή αξεσουάρ όπως σκάλες πρύµνης ή βυθόµετρα) µπορεί να δηµιουργήσουν πίδακες σταγονιδίων νερού κατά την πλεύση του σκάφους. Αν η µηχανή λειτουργεί συνεχώς κάτω από πίδακες σταγονιδίων νερού µπορεί να προκληθεί σοβαρή ζηµιά στον κινητήρα.

ΣΗMΕΙΩΣΗ:

Κατά τη διάρκεια των δοκιµών στο νερό ελέγχετε την άνωση του σκάφους, όταν είναι ακίνητο και µε το µέγιστο φορτίο. Ελέγξτε αν η στατική στάθµη του νερού στο περίβληµα της εξάτµισης είναι αρκετά χαµηλή ώστε να εµποδίζει την είσοδο του νερού στην κυλινδροκεφαλή, όταν το νερό ανεβαίνει λόγω κυµάτων όταν η εξωλέµβια δεν λειτουργεί.

RMU31790

Τοποθέτηση της εξωλέµβιας µηχανής

RWM00820

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Μην τοποθετείτε στο σκάφος µεγαλύτερο

κινητήρα από όσο µπορεί να αντέξει, γιατί θα έχει µεγάλη αστάθεια. Η ιπποδύναµη της εξωλέµβιας δεν πρέπει να είναι µεγαλύτερη από την ονοµαστική ιπποδύναµη που αναγράφεται στην πλάκα προδιαγραφών του σκάφους. Αν το σκάφος δεν έχει πλάκα προδιαγραφών, συµβουλευτείτε τον κατασκευαστή του σκάφους.

● Οι πληροφορίες αυτού του τµήµατος είναι

γενικής φύσεως. ∆εν είναι δυνατόν να δώσουµε ολοκληρωµένες οδηγίες για κάθε πιθανό συνδυασµό σκάφους και µηχανής. Η

σωστή στήριξη εξαρτάται εν µέρει από την εµπειρία και από τον συνδυασµό σκάφουςµηχανής.

RWM01520

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Λάθος τοποθέτηση της εξωλέµβιας µηχανής µπορεί να οδηγήσει σε επικίνδυνες καταστάσεις όπως κακό χειρισµό, απώλεια ελέγχου ή κίνδυνο πυρκαγιάς. Προσέξτε τα ακόλουθα:

● Στα µοντέλα µόνιµης στήριξης, θα πρέπει ο

αντιπρόσωπος ή κάποιο άλλο έµπειρο άτοµο να κάνει την τοποθέτηση. Αν πρόκειται να τοποθετήσετε εσείς τη µηχανή, θα πρέπει να εκπαιδευτείτε από κάποιο έµπειρο άτοµο.

Στηρίξτε την εξωλέµβια µηχανή στην κεντρική γραµµή (γραµµή της καρίνας) του σκάφους και βεβαιωθείτε ότι το ίδιο το σκάφος είναι καλά ισορροπηµένο. Αλλιώς, θα είναι δύσκολη η οδήγηση. Για σκάφη χωρίς καρίνα ή ασύµµετρα, επικοινωνήστε µε τον αντιπρόσωπο.

1. Κεντρική γραµµή (γραµµή καρίνας)

ZMU01760

Page 38

Λειτουργία

1. Κεντρική γραµµή (γραµµή καρίνας)

RMU26930

Ύψος τοποθέτησης (κάτω µέρος του σκάφους)

Για να έχει το σκάφος σας τις ιδανικές επιδόσεις, θα πρέπει η αντίσταση του νερού στο σκάφος και την εξωλέµβια να είναι όσο το δυνατόν πιο µικρή. Αυτό επηρεάζεται σηµαντικά από το ύψος τοποθέτησης της µηχανής. Αν η µηχανή είναι πολύ ψηλά µπορεί να δηµιουργηθεί σπηλαίωση, πράγµα που µειώνει την προώθηση. Και αν τα πτερύγια της προπέλας βγουν έξω από το νερό, οι στροφές του κινητήρα θα ανέβουν απότοµα και θα προκληθεί υπερθέρµανση. Αν η µηχανή τοποθετηθεί πολύ χαµηλά, η αντίσταση του νερού αυξάνεται και οι επιδόσεις του κινητήρα µειώνονται. Τοποθετήστε την εξωλέµβια έτσι ώστε η πλάκα κατά της σπηλαίωσης να είναι ευθυγραµµισµένη µε το κάτω µέρους του σκάφους.

ZMU01762

ΣΗMΕΙΩΣΗ:

● Το ιδανικό ύψος τοποθέτησης της εξωλέµβιας

επηρεάζεται από το συνδυασµό του σκάφους και του κινητήρα και από την επιθυµητή χρήση. ∆οκιµαστική λειτουργία σε διαφορετικά ύψη θα βοηθήσει να βρείτε το ιδανικό ύψος. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha ή τον κατασκευαστή του σκάφους για περισσότερες πληροφορίες σχετικά µε το κατάλληλο ύψος τοποθέτησης.

● Για οδηγίες σχετικά µε τη ρύθµιση της γωνίας

κλίσης της εξωλέµβιας, αναφερθείτε στη σελίδα

38.

RMU30173

Στρώσιµο του κινητήρα

Η καινούρια σας µηχανή χρειάζεται µια περίοδο στρωσίµατος έτσι ώστε οι επιφάνειες των κινούµενων τµηµάτων που έρχονται σε επαφή να ταιριάξουν και να υποστούν µια οµοιόµορφη επιφανειακή φθορά. Το σωστό στρώσιµο εξασφαλίζει τις σωστές επιδόσεις και µεγαλώνει τη ζωή του κινητήρα.

RCM00800

ΠΡΟΣΟΧΗ:

Αν δεν ακολουθήσετε τη διαδικασία στρωσίµατος µπορεί να µειωθεί η διάρκεια ζωής του κινητήρα ή να πάθει σοβαρή ζηµιά.

RMU27081

∆ιαδικασία για τετράχρονα µοντέλα

Λειτουργήστε τη µηχανή υπό φορτίο (µε ταχύτητα και προπέλα τοποθετηµένη) για 10 ώρες ως ακολούθως.

1. Πρώτη ώρα: Λειτουργήστε τη µηχανή στις 2000 στροφές/λεπτό ή περίπου µε το γκάζι στη

µέση της διαδροµής.

2. ∆εύτερη ώρα:

Λειτουργήστε τη µηχανή στις 3000 στροφές/λεπτό ή περίπου µε το γκάζι στα τρία τέταρτα της διαδροµής.

Page 39

Λειτουργία

3. Υπόλοιπες οκτώ ώρες: Λειτουργήστε τη µηχανή σε όποια ταχύτητα επιθυµείτε. Αποφύγετε όµως να ανοίγετε τέρµα το γκάζι για πάνω από 5 λεπτά τη φορά.

4. Μετά τις πρώτες 10 ώρες: Λειτουργήστε κανονικά τη µηχανή.

RMU27103

Έλεγχοι πριν τη λειτουργία

RWM00080

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Αν κάτι δεν λειτουργεί σωστά κατά τον έλεγχο πριν τη λειτουργία, επισκευάστε το πριν χρησιµοποιήσετε την εξωλέµβια. Αλλιώς µπορεί να προκληθεί ατύχηµα.

RCM00120

ΠΡΟΣΟΧΗ:

Μην βάζετε µπροστά τον κινητήρα έξω από το νερό. Μπορεί να προκληθεί υπερθέρµανση και σοβαρή ζηµιά στον κινητήρα.

RMU31800

Καύσιµο

● Βεβαιωθείτε ότι έχετε αρκετό καύσιµο για το

ταξίδι σας.

● Βεβαιωθείτε ότι δεν υπάρχουν διαρροές

καυσίµου ή αναθυµιάσεις βενζίνης.

● Ελέγξτε τις συνδέσεις του αγωγού καυσίµου και

βεβαιωθείτε ότι είναι σφιχτές.

● Ελέγξτε το νερό στο φίλτρο καυσίµου µε την

προειδοποιητική ένδειξη της υδατοπαγίδας. Τοποθετήστε το µοχλό ταχυτήτων στη νεκρά και στρέψτε τον γενικό διακόπτη στη θέση “”(on). Αν ηχήσει ο βοµβητής και αναβοσβήνει η προειδοποιητική ένδειξη της υδατοπαγίδας, επικοινωνήστε αµέσως µε τον αντιπρόσωπο της Yamaha.

RMU31710

Χειριστήρια

● Βεβαιωθείτε ότι γκάζι, οι ταχύτητες και το

τιµόνι λειτουργούν σωστά πριν βάλετε µπροστά τον κινητήρα.

● Τα χειριστήρια θα πρέπει να λειτουργούν

οµαλά, χωρίς να παρεµποδίζεται η κίνησή τους ή να έχουν ασυνήθιστο τζόγο.

● Ελέγξτε για χαλαρές ή κατεστραµµένες

συνδέσεις.

RMU31720

∆ιακόπτες σταµατήµατος

● Βεβαιωθείτε ότι όταν στρέφετε τον γενικό

διακόπτη στη θέση “ ” (off) ο κινητήρας σβήνει.

● Βεβαιωθείτε ότι µε την αφαίρεση της πλακέτας

ασφάλισης από τον διακόπτη σβησίµατος του κινητήρα, ο κινητήρας σβήνει.

● Βεβαιωθείτε ότι ο κινητήρας δεν παίρνει

µπροστά όταν η πλακέτα ασφάλισης δεν είναι

συνδεδεµένη στον διακόπτη σβησίµατος του κινητήρα.

RMU27150

Kινητήρας

● Ελέγξτε τον κινητήρα και την τοποθέτησή του.

● Κοιτάξτε µήπως υπάρχουν χαλαρά ή

κατεστραµµένα σηµεία στερέωσης.

● Ελέγξτε την προπέλα µήπως έχει καµία ζηµιά.

● Βεβαιωθείτε ότι η µπαταρία είναι σε καλή

κατάσταση και οι συνδέσεις της ασφαλείς.

RMU31341

Έλεγχος της στάθµης λαδιού του κινητήρα

1. Τοποθετήστε την εξωλέµβια σε κάθετη θέση (χωρίς κλίση).

2. Βγάλτε τη ράβδο µέτρησης και σκουπίστε την.

3. Βάλτε τη ράβδο µέτρησης εντελώς µέσα και ξαναβγάλτε τη.

4. Ελέγξτε τη στάθµη του λαδιού µε τη ράβδο µέτρησης για να βεβαιωθείτε ότι είναι κάπου µεταξύ της µέγιστης “” και της ελάχιστης “” ένδειξης. Προσθέστε λάδι αν είναι κάτω

από την ένδειξη της ελάχιστης στάθµης “” ή αδειάστε το επιπλέον λάδι αν είναι πάνω από την ένδειξη της µέγιστης στάθµης “”.

Page 40

Λειτουργία

1. ∆είκτης στάθµης λαδιού

2. Ένδειξη χαµηλής στάθµης “”

3. Ένδειξη υψηλής στάθµης “”

ΣΗMΕΙΩΣΗ:

Βάλτε καλά τη ράβδο µέτρησης µέσα στον οδηγό.

RMU30021

Ανεφοδιασµός µε καύσιµο

RWM00060

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Η βενζίνη και οι αναθυµιάσεις της είναι εξαιρετικά εύφλεκτες και εκρηκτικές ύλες. Μην καπνίζετε όταν βάζετε καύσιµο στην εξωλέµβια και µείνετε µακριά από σπίθες, φλόγες ή άλλες πηγές ανάφλεξης.

● Η βενζίνη και οι αναθυµιάσεις της είναι

εξαιρετικά εύφλεκτα και εκρηκτικά υλικά. Μην καπνίζετε και µείνετε µακριά από σπίθες και φλόγες.

● Αυτό το προϊόν εκπέµπει καυσαέρια που

περιέχουν µονοξείδιο του άνθρακα, ένα άχρωµο και άοσµο αέριο που µπορεί να προκαλέσει εγκεφαλικές βλάβες ή θάνατο αν το εισπνεύσει κανείς. Τα συµπτώµατα περιλαµβάνουν ναυτία, ζάλη και νύστα. Ο χώρος του οδηγού και οι καµπίνες θα πρέπει να αερίζονται καλά. Μην φράζετε τις εξόδους των καυσαερίων.

1. Αν υπάρχει σύνδεση καυσίµου ή µοχλός παροχής καυσίµου στο σκάφος, συνδέστε καλά τον αγωγό καυσίµου στη σύνδεση ή ανοίξτε το µοχλό παροχής καυσίµου.

2. Πιέστε την αντλία εκκίνησης, µε την ένδειξη του βέλους να δείχνει επάνω, ώσπου να τη νιώσετε να σκληραίνει.

1. Αφαιρέστε την τάπα του δοχείου καυσίµου.

2. Γεµίστε προσεκτικά το δοχείο καυσίµου.

3. Κλείστε καλά την τάπα αφού γεµίσετε το

δοχείο. Σκουπίστε τυχόν καύσιµο που χύθηκε.

RMU27450

Τρόπος χρήσης της µηχανής

RMU31810

Τροφοδοσία του συστήµατος καυσίµου

RWM01530

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Πριν βάλετε µπροστά τη µηχανή,

βεβαιωθείτε ότι το σκάφος είναι καλά δεµένο και ότι µπορείτε να αποφύγετε τυχόν εµπόδια. Βεβαιωθείτε ότι δεν υπάρχουν κολυµβητές στο νερό κοντά σας.

1. Βέλος

RMU27490

Ξεκίνηµα του κινητήρα

RMU27624

Μοντέλα µε ηλεκτρική εκκίνηση και χειριστήριο

1. Τοποθετήστε το µοχλό του χειριστηρίου στη θέση “” (νεκρά).

Page 41

ΣΗMΕΙΩΣΗ:

Το σύστηµα προστασίας από εκκίνηση µε ταχύτητα επιτρέπει στη µηχανή να πάρει µπροστά µόνο µε νεκρά.

ZMU04588

2. Συνδέστε το καλώδιο του διακόπτη σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα σας, στο χέρι ή το πόδι. Μετά συνδέστε την πλάκα ασφάλισης που υπάρχει στο άλλο άκρο του καλωδίου στον διακόπτη σταµατήµατος του κινητήρα.

RWM00120

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Συνδέστε το καλώδιο του διακόπτη

σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα σας, στο χέρι ή το πόδι όταν οδηγείτε.

● Μην συνδέετε το καλώδιο σε ρούχα που

● Αποφύγετε κατά λάθος τράβηγµα του

καλωδίου στη διάρκεια της κανονικής λειτουργίας. Η απώλεια της ισχύος του κινητήρα συνεπάγεται την απώλεια ελέγχου µέσω του τιµονιού. Επίσης, χωρίς ισχύ από τον κινητήρα το σκάφος επιβραδύνει απότοµα. Αυτό µπορεί να πετάξει µπροστά ανθρώπους και αντικείµενα του σκάφους.

Λειτουργία

ZMU04628

OFF

3. Τοποθετήστε το γενικό διακόπτη στη θέση “” (on).

ΣΗMΕΙΩΣΗ:

Για τους χρήστες διπλής µηχανής: Όταν ο γενικός διακόπτης τοποθετηθεί στη θέση on, ακούγεται ο βοµβητής για µερικά δευτερόλεπτα και µετά σταµατάει αυτόµατα. Ο βοµβητής ενεργοποιείται επίσης αν µπουκώσει µια από τις µηχανές.

START

OFF

ZMU04589

START

Page 42

Λειτουργία

4. Στρέψτε το γενικό διακόπτη στη θέση “ ” (start) και κρατήστε τον για έως 5 δευτερόλεπτα.

5. Αµέσως µόλις πάρει µπροστά ο κινητήρας,

αφήστε τον γενικό διακόπτη ώστε να επιστρέψει στη θέση “” (on).

RCM00191

ΠΡΟΣΟΧΗ:

● Ποτέ µην τοποθετείτε το γενικό διακόπτη

στη θέση “ ” (start) όταν ο κινητήρας λειτουργεί.

● Μην αφήνετε τη µίζα να γυρίζει για πάνω

από 5 δευτερόλεπτα. Αν η µίζα γυρίζει συνεχώς για πάνω από 5 δευτερόλεπτα, η µπαταρία θα χάσει γρήγορα το φορτίο της και δεν θα µπορείτε να βάλετε µπροστά τον κινητήρα. Επίσης, µπορεί να πάθει βλάβη η µίζα. Αν ο κινητήρας δεν πάρει µπροστά µετά από 5 δευτερόλεπτα, επαναφέρετε το γενικό διακόπτη στη θέση “” (on), περιµένετε 10 δευτερόλεπτα, και µετά ξαναπροσπαθήστε.

START

ZMU04596

START

RMU27670

Ζέσταµα του κινητήρα

RMU30031

Μοντέλα ηλεκτρικής εκκίνησης

1. Aφού πάρει µπροστά ο κινητήρας, αφήστε τον στο ρελαντί για 3 λεπτά ώστε να ζεσταθεί. Αν δεν το κάνετε, θα µειωθεί η διάρκεια ζωής του κινητήρα.

2. Βεβαιωθείτε ότι η προειδοποιητική ένδειξη χαµηλής πίεσης λαδιού παραµένει σβηστή αφού πάρει µπροστά ο κινητήρας.

3. Βεβαιωθείτε ότι υπάρχει σταθερή ροή νερού από το ενδεικτικό του νερού ψύξης.

RCM01341

ΠΡΟΣΟΧΗ:

● Αν η προειδοποιητική ένδειξη χαµηλής

πίεσης λαδιού αναβοσβήνει αφού πάρει µπροστά ο κινητήρας, σβήστε τον κινητήρα. Αλλιώς, µπορεί να προκληθεί σοβαρή βλάβη. Ελέγξτε τη στάθµη του λαδιού και, αν χρειάζεται, προσθέστε λάδι. Αν δεν µπορείτε να βρείτε την αιτία της προειδοποιητικής ένδειξης χαµηλής πίεσης λαδιού, συµβουλευτείτε τον αντιπρόσωπο της

Yamaha.

● Η συνεχής ροή νερού από το ενδεικτικό

δείχνει ότι η αντλία νερού αντλεί νερό στις διόδους ψύξης. Αν δεν τρέχει νερό συνεχώς από το ενδεικτικό όταν η µηχανή είναι σε λειτουργία, µπορεί να προκληθεί υπερθέρµανση και σοβαρή ζηµιά. Σβήστε τον κινητήρα και ελέγξτε αν έχει φράξει η εισαγωγή του νερού ψύξης στη λεκάνη ή το ενδεικτικό του νερού ψύξης. Αν δεν µπορείτε να εντοπίσετε και να διορθώσετε το πρόβληµα επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

● Aν η δίοδος του νερού ψύξης έχει παγώσει,

µπορεί να χρειαστεί λίγος χρόνος µέχρι να αρχίσει να τρέχει νερό από το ενδεικτικό.

ZMU04590

Page 43

Λειτουργία

RMU31730

Αλλαγή ταχύτητας

RWM00180

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Πριν αλλάξετε ταχύτητα, βεβαιωθείτε ότι δεν υπάρχουν κολυµβητές ή εµπόδια στο νερό κοντά σας.

RCM01610

ΠΡΟΣΟΧΗ:

Ζεστάνετε τον κινητήρα πριν βάλετε ταχύτητα. Ώσπου να ζεσταθεί ο κινητήρας, η ταχύτητα ρελαντί µπορεί να είναι ψηλότερη από την κανονική. Η ανεβασµένη ταχύτητα ρελαντί µπορεί να µην επιτρέπει την επαναφορά της νεκράς. Αν συµβεί αυτό, σβήστε τον κινητήρα, βάλτε νεκρά και µετά βάλτε πάλι µπροστά τον κινητήρα για να ζεσταθεί.

Για να βάλετε µια ταχύτητα από τη νεκρά

1. Τραβήξτε επάνω τη σκανδάλη κλειδώµατος στη νεκρά (αν υπάρχει).

2. Μετακινήστε το µοχλό του χειριστηρίου

σταθερά και ζωηρά µπροστά (για την ταχύτητα πρόσω) ή πίσω (για την όπισθεν) κατά 35° (θα νιώσετε µια αντίσταση).

Για να αλλάξετε από ταχύτητα (πρόσω/όπισθεν) σε νεκρά

1. Κλείστε εντελώς το γκάζι ώστε ο κινητήρας να λειτουργεί σε ταχύτητα ρελαντί.

2. Αφού βάλετε τον κινητήρα σε ταχύτητα ρελαντί, µετακινήστε το µοχλό του χειριστηρίου σταθερά και ζωηρά στη θέση της νεκράς.

ZMU04588

Page 44

Λειτουργία

RMU31741

Φρενάρισµα

RWM01510

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Μην χρησιµοποιείτε την όπισθεν για να

επιβραδύνετε ή να σταµατήσετε το σκάφος διότι µπορεί να χάσετε τον έλεγχο, να πέσετε ή να χτυπήσετε στο τιµόνι ή άλλα µέρη του σκάφους. Αυτό εγκυµονεί τον κίνδυνο σοβαρού τραυµατισµού. Μπορεί επίσης να προκαλέσει βλάβη στο µηχανισµό αλλαγής ταχυτήτων.

● Μην βάλετε όπισθεν όταν ταξιδεύετε µε

ταχύτητα πλαναρίσµατος. Αν το κάνετε µπορεί να χάσετε τον έλεγχο του σκάφους, να γεµίσει νερά ή να πάθει ζηµιά του σκάφος.

Το σκάφος δεν είναι εφοδιασµένο µε ξεχωριστό σύστηµα φρεναρίσµατος. Σταµατά µε την αντίσταση του νερού όταν ο µοχλός του γκαζιού κλείνει εντελώς. Η απόσταση σταµατήµατος ποικίλει ανάλογα µε το µικρό βάρος, τις συνθήκες στην επιφάνεια του νερού και την κατεύθυνση του ανέµου.

RMU27820

Σταµάτηµα του κινητήρα

Πριν σταµατήσετε τον κινητήρα, αφήστε τον πρώτα να κρυώσει για λίγα λεπτά στο ρελαντί ή σε χαµηλή ταχύτητα. Το σταµάτηµα του κινητήρα αµέσως µετά από λειτουργία σε υψηλή ταχύτητα δεν συνιστάται.

RMU31830

∆ιαδικασία

1. Στρέψτε τον γενικό διακόπτη στη θέση “ ” (off).

ONOFF START

ZMU04599

OFF

ZMU04600

2. Βγάλτε το κλειδί αν πρόκειται να αφήσετε το σκάφος χωρίς επιτήρηση.

ΣΗMΕΙΩΣΗ:

Ο κινητήρας µπορεί επίσης να σταµατήσει τραβώντας το κορδόνι και αφαιρώντας την πλακέτα ασφάλισης από το διακόπτη σταµατήµατος του κινητήρα, και µετά στρέφοντας τον γενικό διακόπτη στη θέση “ ” (off).

RMU27861

Κλίση της εξωλέµβιας µηχανής

Η γωνία κλίσης της εξωλέµβιας βοηθά στον καθορισµό της θέσης της πλώρης του σκάφους στο νερό. Η σωστή γωνία κλίσης βοηθά στη βελτίωση των επιδόσεων και της οικονοµίας καυσίµου, ενώ ξεκουράζει τον κινητήρα. Η σωστή ένταση εξαρτάται από το συνδυασµό σκάφους, µηχανής και προπέλας. Η σωστή κλίση επηρεάζεται επίσης από µεταβλητές όπως το φορτίο του σκάφους, τις θαλάσσιες συνθήκες και την ταχύτητα πλεύσης.

Page 45

Λειτουργία

RWM00740

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Υπερβολική κλίση σε σχέση µε τις συνθήκες λειτουργίας (είτε πάνω ή κάτω) µπορεί να προκαλέσει αστάθεια στο σκάφος και να δυσκολέψει την οδήγηση και τους ελιγµούς. Αυτό αυξάνει τις πιθανότητες ατυχήµατος. Αν νιώθετε ασταθές το σκάφος ή δυσκολία στους ελιγµούς, µειώστε την ταχύτητα και/ή ξαναρυθµίστε τη γωνία κλίσης.

1. Λειτουργική γωνία κλίσης

RMU27882

Ρύθµιση της γωνίας κλίσης

Μοντέλο ηλεκτρικής κλίσης και ανύψωσης

RWM00751

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Βεβαιωθείτε ότι όλα τα άτοµα είναι µακριά

από τη εξωλέµβια µηχανή, όταν προσαρµόζετε τη γωνία κλίσης, επίσης να είστε προσεκτικοί ώστε να µην πιαστούν οποιαδήποτε µέλη του σώµατος µεταξύ της µονάδας µετάδοσης και του βραχίονα στήριξης.

● Ενεργήστε µε προσοχή, όταν επιχειρείτε µια

θέση κλίσης για πρώτη φορά. Αυξήστε την ταχύτητα σταδιακά και παρακολουθήστε για οποιαδήποτε σηµάδια αστάθειας ή προβλήµατα ελέγχου. Μια ακατάλληλη γωνία κλίσης µπορεί να προκαλέσει απώλεια του ελέγχου.

● Εφόσον υπάρχει εξοπλισµός ενός διακόπτη

ηλεκτρικής κλίσης και ανύψωσης που βρίσκεται στη λεκάνη, χρησιµοποιήστε το διακόπτη µόνο, όταν η βάρκα είναι πλήρως ακινητοποιηµένη µε τον κινητήρα σβηστό. Μην ρυθµίζετε τη γωνία κλίσης µε αυτό το διακόπτη, ενώ η βάρκα είναι σε κίνηση.

Ρυθµίστε τη γωνία κλίσης της εξωλέµβιας µε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

ZMU04193

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

ZMU04601

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

Page 46

Λειτουργία

1. ∆ιακόπτης ηλεκτρικής κλίσης και ανύψωσης

Για να σηκώσετε την πλώρη (κλίση προς τα έξω), πιέστε τον διακόπτη προς τη θέση “” (επάνω). Για να χαµηλώσετε την πλώρη (κλίση προς τα

µέσα), πιέστε το διακόπτη προς τη θέση “” (κάτω).

Κάντε δοκιµαστικές διαδροµές µε την κλίση ρυθµισµένη σε διαφορετικές γωνίες, ώστε να βρείτε τη θέση που λειτουργεί καλύτερα για το σκάφος και τις συνθήκες λειτουργίας.

RMU27911

Ρύθµιση της κλίσης του σκάφους

Όταν το σκάφος πλανάρει, µια θέση µε την πλώρη προς τα πάνω έχει σαν αποτέλεσµα λιγότερη αντίσταση, µεγαλύτερη σταθερότητα και αποτελεσµατικότητα. Αυτό συµβαίνει γενικά όταν η γραµµή της καρίνας του σκάφους είναι ανεβασµένη κατά 3 έως 5 µοίρες. Με την πλώρη επάνω, το σκάφος έχει την τάση να στρίβει προς τη µια πλευρά. Αυτό µπορείτε να το αντισταθµίσετε µε το τιµόνι. Επίσης µπορείτε να ρυθµίσετε το πτερύγιο κλίσης ώστε να µειωθεί αυτό το φαινόµενο. Όταν η πλώρη είναι κάτω, είναι ευκολότερο να επιταχύνετε από σταµατηµένοι έως τη θέση πλαναρίσµατος.

Πλώρη προς τα πάνω

Αν η µηχανή έχει πολύ κλίση προς τα έξω, η πλώρη του σκάφους ανεβαίνει πολύ ψηλά. Οι επιδόσεις και η οικονοµία υποβαθµίζονται γιατί ο σκελετός του σκάφους πιέζει το νερό και υπάρχει µεγαλύτερη αντίσταση αέρα. Η υπερβολική κλίση της µηχανής προς τα έξω µπορεί να βγάλει την προπέλα στην επιφάνεια, πράγµα που µειώνει ακόµα περισσότερο τις επιδόσεις και το σκάφος

µπορεί να πηδάει στο νερό (φαινόµενο “δελφινισµού”), πράγµα που µπορεί να πετάξει τον οδηγό και τους επιβάτες στο νερό.

Πλώρη προς τα κάτω

Υπερβολική κλίση της µηχανής προς τα µέσα κάνει το σκάφος να “οργώνει” το νερό, µειώνοντας την οικονοµία καυσίµου και δυσκολεύοντας την αύξηση της ταχύτητας. Η οδήγηση µε υπερβολική κλίση προς τα µέσα σε γρήγορη ταχύτητα κάνει επίσης το σκάφος ασταθές. Η αντίσταση στην πλώρη αυξάνεται

Page 47

Λειτουργία

σηµαντικά, µεγαλώνοντας τον κίνδυνο να “οδηγεί η πλώρη” και κάνοντας την οδήγηση δύσκολη και επικίνδυνη.

ΣΗMΕΙΩΣΗ:

Ανάλογα µε τον τύπο του σκάφους, η γωνία κλίσης της εξωλέµβιας µπορεί να έχει µικρό αποτέλεσµα στην κλίση του σκάφους κατά την οδήγηση.

RMU27942

Ανύψωση και κατέβασµα

Aν πρόκειται να σβήσετε τη µηχανή για αρκετή ώρα ή αν το σκάφος δέσει στα ρηχά, η εξωλέµβια θα πρέπει να σηκωθεί ώστε να προστατευθεί η προπέλα και η λεκάνη από ζηµιές λόγω σύγκρουσης µε εµπόδια, αλλά και για να µειωθεί η διάβρωση από το αλάτι.

RWM01540

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι δεν υπάρχει κανείς κοντά στην εξωλέµβια όταν την ανυψώνετε ή την κατεβάζετε και προσέξτε να µην πιαστεί κάποιο µέρος του σώµατός σας ανάµεσα στη µονάδα οδήγησης και το βραχίονα του κινητήρα.

RCM00991

ΠΡΟΣΟΧΗ:

● Πριν σηκώσετε την εξωλέµβια, ακολουθήστε

τη διαδικασία του τµήµατος “Σταµάτηµα του κινητήρα” στο κεφάλαιο αυτό. Ποτέ µην

σηκώνετε την εξωλέµβια ενώ λειτουργεί ο κινητήρας, διότι µπορεί να προκληθεί σοβαρή ζηµιά λόγω υπερθέρµανσης.

● Για να αποφύγετε το πάγωµα των διόδων του

νερού ψύξης όταν η θερµοκρασία του περιβάλλοντος είναι 5°C ή χαµηλότερη, σηκώνετε την εξωλέµβια όταν σταµατάει για 30 δευτερόλεπτα ή παραπάνω.

RMU28007

∆ιαδικασία για κλίση πάνω (Μοντέλα ηλεκτρικής κλίσης και ανύψωσης / µοντέλα ηλεκτρικής ανύψωσης)

1. Τοποθετήστε το µοχλό χειριστηρίου / µοχλό ταχυτήτων σε νεκρά.

ZMU04588

2. Αποσυνδέστε τον αγωγό καυσίµου από την εξωλέµβια µηχανή ή κλείστε το µοχλό παροχής καυσίµου.

3. Πιέστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης / το διακόπτη ηλεκτρικής ανύψωσης “” (πάνω) µέχρι η εξωλέµβια µηχανή να κλίνει τελείως πάνω.

ZMU04194

Page 48

Λειτουργία

ZMU04602

4. Ωθήστε τον πείρο στήριξης ανύψωσης µέσα στο βραχίονα στήριξης ή τραβήξτε το µοχλό στήριξης ανύψωσης προς το µέρος σας για να στηρίξετε τον κινητήρα.

RWM00260

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Αφού σηκώσετε την εξωλέµβια, µην ξεχάσετε να την στηρίξετε µε τον πείρο ή το µοχλό στήριξης. Αλλιώς η µηχανή µπορεί να πέσει πίσω ξαφνικά, αν πέσει η πίεση του λαδιού της µονάδας ηλεκτρικής κλίσης και ανύψωσης.

5. Μοντέλα εξοπλισµένα µε ράβδους κλίσης: Μόλις η εξωλέµβια µηχανή υποστηρίζεται µε το µοχλό στήριξης ανύψωσης, πιέστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης / το διακόπτη ηλεκτρικής ανύψωσης “”

(κάτω) για να µαζέψετε τις ράβδους κλίσης.

RCM00250

ΠΡΟΣΟΧΗ:

Φροντίστε να µαζέψετε εντελώς τις ράβδους κλίσης κατά την αγκυροβόληση. Αυτό προστατεύει τις ράβδους από την ανάπτυξη θαλάσσιων οργανισµών και από τη διάβρωση, πράγµα που µπορεί να προκαλέσει βλάβη στο µηχανισµό ηλεκτρικής κλίσης και ανύψωσης.

Page 49

ZMU01884

RMU28055

∆ιαδικασία για κλίση κάτω (Μοντέλα ηλεκτρικής κλίσης και ανύψωσης / µοντέλα ηλεκτρικής ανύψωσης)

1. Πιέστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης / το διακόπτη ηλεκτρικής ανύψωσης “” (πάνω) µέχρι η εξωλέµβια µηχανή να στηριχτεί από τη ράβδο ανύψωσης και να ελευθερωθεί ο µοχλός στήριξης ανύψωσης / ο πείρος στήριξης ανύψωσης.

2. Ελευθερώστε το µοχλό στήριξης ανύψωσης ή τραβήξτε τον πείρο στήριξης ανύψωσης.

Λειτουργία

ZMU04196

ZMU04603

ZMU01885

3. Πιέστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης / το διακόπτη ηλεκτρικής ανύψωσης “” (κάτω) για να χαµηλώσετε την εξωλέµβια µηχανή στην επιθυµητή θέση.

RMU28060

Πλεύση σε ρηχά νερά

Η εξωλέµβια µπορεί να ανυψωθεί εν µέρει ώστε να επιτρέψει χρήση σε ρηχά νερά.

RMU30710

Μοντέλα ηλεκτρικής κλίσης και ανύψωσης / µοντέλα ηλεκτρικής ανύψωσης

Η εξωλέµβια µπορεί να ανυψωθεί εν µέρει ώστε να επιτρέψει χρήση σε ρηχά νερά.

Page 50

Λειτουργία

RWM00660

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Τοποθετήστε το µοχλό ταχυτήτων στη νεκρά

πριν ρυθµίσετε τη µηχανή για πλεύση στα ρηχά.

● Επαναφέρετε την εξωλέµβια στην κανονική

της θέση µόλις το σκάφος βρεθεί πάλι σε πιο βαθιά νερά.

RCM01490

ΠΡΟΣΟΧΗ:

● Αν αυξηθεί ξαφνικά η ταχύτητα όταν η

εξωλέµβια είναι ελαφρά σηκωµένη, µπορεί να προκληθεί ζηµιά στη µονάδα ηλεκτρικής κλίσης και ανύψωσης.

● Μην σηκώνετε την εξωλέµβια σε θέση που

φέρνει την εισαγωγή του νερού ψύξης της κάτω µονάδας πάνω από την επιφάνεια του νερού όταν ρυθµίζετε την εξωλέµβια για πλεύση σε ρηχά νερά. Αλλιώς µπορεί να προκληθεί σοβαρή ζηµιά λόγω υπερθέρµανσης.

RMU28185

∆ιαδικασία για µοντέλα ηλεκτρικής κλίσης και ανύψωσης / ηλεκτρικής ανύψωσης

1. Τοποθετήστε το µοχλό χειριστηρίου / µοχλό ταχυτήτων σε νεκρά.

3. Για να επιστρέψετε την εξωλέµβια µηχανή στην κανονική θέση λειτουργίας, πιέστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης / το διακόπτη ηλεκτρικής ανύψωσης και κλίνετε αργά την εξωλέµβια µηχανή κάτω.

RMU28192

Πλεύση υπό άλλες συνθήκες

Πλεύση σε θαλάσσιο νερό

Μετά την οδήγηση σε θαλάσσιο νερό, πλύνετε τις διόδους του νερού ψύξης µε γλυκό νερό για να µην φράξουν από τα υπολείµµατα άλατος.

ΣΗMΕΙΩΣΗ:

Για οδηγίες σχετικά µε το πλύσιµο του συστήµατος ψύξης, αναφερθείτε στη σελίδα 46.

Πλεύση σε θολά νερά

Η Yamaha συνιστά να χρησιµοποιείτε την προαιρετική αντλία νερού (δεν διατίθεται για όλα τα µοντέλα) αν χρησιµοποιείτε την εξωλέµβια σε θολά ή λασπωµένα νερά.

ZMU04588

2. Κλίνετε ελαφρά την εξωλέµβια µηχανή πάνω στην επιθυµητή θέση, χρησιµοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης / το διακόπτη ηλεκτρικής ανύψωσης.

Page 51

Συντήρηση

RMU31480

Τεχνικά Χαρακτηριστικά

ΣΗMΕΙΩΣΗ:

Το “(AL)” που αναφέρεται στις προδιαγραφές παρακάτω αντιπροσωπεύει την αριθµητική αξία της αλουµινένιας προπέλας που έχει τοποθετηθεί. Οµοίως, το “(SUS)” αντιπροσωπεύει την αξία της ατσαλένιας προπέλας που έχει τοποθετηθεί και το “(PL)” την αξία της πλαστικής προπέλας που έχει τοποθετηθεί.

RMU28218

∆ιάσταση:

Συνολικό µήκος:

892 mm (35.1 in)

Συνολικό πλάτος:

634 mm (25.0 in)

Συνολικό ύψος X:

1829 mm (72.0 in)

Συνολικό ύψος U:

F225BET 1956 mm (77.0 in)

Ύψος καθρέφτη X:

643 mm (25.3 in)

Ύψος καθρέφτη U:

F225BET 770 mm (30.3 in)

Bάρος (SUS) X:

278.0 kg (613 lb)

Bάρος (SUS) U:

F225BET 284.0 kg (626 lb)

Απόδοση:

Απόσταση λειτουργίας µε πλήρες γκάζι:

5000–6000 στροφές/λεπτό

Μέγιστη έξοδος:

F200CET 147.1 kW στις 5500 στροφές/λεπτό (200 ίπποι στις 5500 στροφές/λεπτό) F225BET 165.5 kW στις 5500 στροφές/λεπτό (225 ίπποι στις 5500 στροφές/λεπτό) FL200CET 147.1 kW στις 5500 στροφές/λεπτό (200 ίπποι στις 5500 στροφές/λεπτό) FL225BET 165.5 kW στις 5500 στροφές/λεπτό (225 ίπποι στις 5500 στροφές/λεπτό)

Στροφές ρελαντί (σε νεκρά):

650 ±50 στροφές/λεπτό

Κινητήρας:

Τύπος:

Τετράχρονος κινητήρας V

Κυλινδρισµός:

3352.0 cm³ (204.54 cu.in)

∆ιάµετρος × διαδροµή:

94.0 × 80.5 mm (3.70 × 3.17 in)

Σύστηµα ανάφλεξης:

TCI

Μπουζί (NGK):

LFR6A-11

∆ιάκενο ακίδας:

1.0–1.1 mm (0.039–0.043 in)

Σύστηµα ελέγχου:

Χειριστήριο

Σύστηµα εκκίνησης:

Ηλεκτρικό

Σύστηµα τσοκ:

Ηλεκτρονικός ψεκασµός καυσίµου

∆ιάκενο βαλβίδας (κρύος κινητήρας) ΕΙΣ:

0.17–0.23 mm (0.0067–0.0091 in)

∆ιάκενο βαλβίδας (κρύος κινητήρας) ΕΞ:

0.31–0.37 mm (0.0122–0.0146 in)

Ελάχιστη εκφόρτιση κατά την εκκίνηση (CCA/EN):

711.0 αµπέρ

Ελάχιστη ονοµαστική χωρητικότητα (20HR/IEC):

100.0 αµπερώρια

Έξοδος γεννήτριας για µπαταρία DC:

46.0 αµπέρ

Μονάδα οδήγησης:

Θέσεις γραναζιών:

Πρόσω-νεκρά-όπισθεν

Σχέση γραναζιών:

2.00 (30/15)

Σύστηµα κλίσης και ανύψωσης:

Ηλεκτρική κλίση και ανύψωση

Ένδειξη προπέλας:

F200CET T / M F225BET T / M FL200CET TL / ML FL225BET TL / ML

Καύσιµο και λάδι:

Συνιστώµενο καύσιµο:

Απλή αµόλυβδη βενζίνη

Eλάχιστα οκτάνια έρευνας:

Συνιστώµενο λάδι κινητήρα:

Λάδι τετράχρονου κινητήρα εξωλέµβιας

∆ιαβάθµιση API λαδιού κινητήρα:

API SE, SF, SG, SH, SJ, SL

Τύπος SAE λαδιού κινητήρα:

SAE10W30 ή SAE10W40

Page 52

Συντήρηση

Λίπανση:

Υγρό κάρτερ Ποσότητα λαδιού κινητήρα (χωρίς το φίλτρο λαδιού):

5.6 L (5.92 US qt) (4.93 Imp.qt)

Συνιστώµενη βαλβολίνη:

Βαλβολίνη ποδιού SAE#90 Ποσότητα βαλβολίνης:

F200CET 1150.0 cm³ (38.88 US oz) (40.56

Imp.oz)

F225BET 1150.0 cm³ (38.88 US oz) (40.56

Imp.oz)

FL200CET 1000.0 cm³ (33.81 US oz) (35.27

Imp.oz)

FL225BET 1000.0 cm³ (33.81 US oz) (35.27

Imp.oz)

Ροπή σύσφιξης:

Μπουζί:

25.0 Nm (18.4 ft-lb) (2.55 kgf-m)

Παξιµάδι προπέλας:

55.0 Nm (40.6 ft-lb) (5.61 kgf-m)

Μπουλόνι αδειάσµατος λάδι κινητήρα:

28.0 Nm (20.7 ft-lb) (2.86 kgf-m)

Φίλτρο λαδιού κινητήρα:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

RMU31840

Μεταφορά και αποθήκευση της

εξωλέµβιας µηχανής

RWM00700

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Ποτέ µην πηγαίνετε κάτω από την κάτω µονάδα όταν είναι ανυψωµένη, ακόµα και αν έχει ασφαλίσει µε µηχανικό βραχίονα στήριξης. Μπορεί να τραυµατιστείτε σοβαρά αν τυχόν πέσει η µηχανή.

RCM00660

ΠΡΟΣΟΧΗ:

Μην χρησιµοποιείτε το µοχλό ή τον πείρο στήριξης της ανύψωσης όταν ρυµουλκείτε τη µηχανή, γιατί µπορεί να φύγει µε το κούνηµα από τη στήριξη και να πέσει. Αν δεν µπορείτε να ρυµουλκήσετε τη µηχανή στην κανονική θέση λειτουργίας, χρησιµοποιήστε µια πρόσθετη διάταξη στήριξης για να την ασφαλίσετε στην ανυψωµένη θέση.

Η εξωλέµβια µηχανή θα πρέπει να µεταφέρεται και να αποθηκεύεται στην κανονική θέση λειτουργίας. Αν δεν έχετε καλή ορατότητα σ' αυτή τη θέση, τότε µεταφέρετε την εξωλέµβια µηχανή στην ανυψωµένη θέση χρησιµοποιώντας ένα σύστηµα στήριξης, όπως µια ράβδο ασφαλείας πρύµνης. Για περισσότερες λεπτοµέρειες, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU30041

Αποθήκευση της εξωλέµβιας µηχανής

Όταν αποθηκεύετε την εξωλέµβια για µεγάλα χρονικά διαστήµατα (2 µήνες ή περισσότερο), θα πρέπει να εκτελείτε ορισµένες σηµαντικές διαδικασίες για να αποφύγετε εκτεταµένες βλάβες. Συνιστούµε να πάτε την εξωλέµβια για σέρβις στον αντιπρόσωπο της Yamaha πριν την αποθηκεύσετε. Πάντως, οι ακόλουθες διαδικασίες

µπορούν να εκτελεστούν από εσάς, τον ιδιοκτήτη, µε ελάχιστα εργαλεία.

RCM01350

ΠΡΟΣΟΧΗ:

● Για να αποφύγετε τα προβλήµατα που µπορεί

να προκληθούν αν εισχωρήσει λάδι στον κύλινδρο από το κάρτερ, τοποθετείτε την εξωλέµβια στη θέση που δείχνει η εικόνα όταν τη µεταφέρετε και την αποθηκεύετε. Μην αποθηκεύετε ή µεταφέρετε την εξωλέµβια µηχανή στο πλάι (όχι κάθετα).

● Mην τοποθετείτε την εξωλέµβια στο πλάι

πριν αδειάσει εντελώς το νερό ψύξης, αλλιώς

µπορεί να εισχωρήσει νερό στον κύλινδρο µέσα από την εξάτµιση και να προκαλέσει προβλήµατα.

● Αποθηκεύετε την εξωλέµβια σε έναν στεγνό,

καλά αεριζόµενο χώρο, που δεν φωτίζεται απευθείας από το φως του ήλιου.

● Αδειάστε το υπόλοιπο της βενζίνης από το

διαχωριστή ατµών. Αν µείνει βενζίνη στο διαχωριστή ατµών για µεγάλο χρονικό διάστηµα θα αποσυντεθεί και µπορεί να προκαλέσει ζηµιά στον αγωγό του καυσίµου.

Page 53

ZMU04261

RMU28303

∆ιαδικασία

RMU31370

Πλύσιµο µε σύστηµα πλυσίµατος

RWM00321

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Μπορεί να τραυµατιστείτε σοβαρά αν πάρει µπροστά κατά λάθος ο κινητήρας όταν βρίσκεστε κοντά στην προπέλα.

● Πριν ελέγξετε, αφαιρέσετε ή τοποθετήσετε

την προπέλα, αφαιρέστε τις πίπες των µπουζί. Επίσης, βάλτε νεκρά ταχύτητα, στρέψτε το γενικό διακόπτη στη θέση “” (off) και αφαιρέστε το κλειδί, και αποσυνδέστε το καλώδιο από τον διακόπτη σταµατήµατος του κινητήρα. ∆ιακόψτε την παροχή της µπαταρίας αν το σκάφος διαθέτει διακόπτη αποκοπής.

● Μην χρησιµοποιείτε το χέρι σας για να

κρατήσετε την προπέλα όταν χαλαρώνετε ή σφίγγετε το παξιµάδι της προπέλας. Τοποθετήστε ένα χοντρό κοµµάτι ξύλου µεταξύ της πλάκας κατά της σπηλαίωσης και της προπέλας ώστε να µην µπορεί να γυρίσει η προπέλα.

ΣΗMΕΙΩΣΗ:

Αυτή η διαδικασία εκτελείται έχοντας αφαιρέσει το καπάκι και την προπέλα.

1. Αποσυνδέστε τον αγωγό καυσίµου από τον κινητήρα.

Συντήρηση

2. Τοποθετήστε το σύστηµα πλυσίµατος στην εισαγωγή του νερού ψύξης.

RCM00300

ΠΡΟΣΟΧΗ:

Μην λειτουργείτε τον κινητήρα χωρίς παροχή νερού ψύξης. Είτε θα πάθει ζηµιά η αντλία νερού ή ο κινητήρας θα καταστραφεί από την υπερθέρµανση. Πριν βάλετε µπροστά τον κινητήρα, φροντίστε να τροφοδοτήσετε µε νερό τις διόδους νερού ψύξης.

RCM00310

ΠΡΟΣΟΧΗ:

Αποφύγετε να λειτουργείτε την εξωλέµβια σε υψηλές στροφές µε το σύστηµα πλυσίµατος, γιατί µπορεί να προκληθεί υπερθέρµανση.

1. Σύστηµα πλυσίµατος

3. Το πλύσιµο του συστήµατος ψύξης είναι

σηµαντικό για να µην φράξει από το αλάτι, την άµµο ή βρωµιές. Επιπλέον, ο ψεκασµός σε λεπτή διασπορά και η λίπανση του κινητήρα είναι αναγκαία για να µην πάθει σοβαρή ζηµιά η µηχανή λόγω σκουριάς. Το πλύσιµο και ο ψεκασµός σε λεπτή διασπορά πρέπει να γίνονται µαζί.

RWM00090

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Μην αγγίζετε ή αφαιρείτε ηλεκτρικά

εξαρτήµατα όταν βάζετε µπροστά ή στη διάρκεια της λειτουργίας.

Page 54

Συντήρηση

● Κρατήστε τα χέρια, τα µαλλιά και τα ρούχα

σας µακριά από το βολάν και άλλα περιστρεφόµενα µέρη όταν η µηχανή λειτουργεί.

ΣΗMΕΙΩΣΗ:

● Όταν χρησιµοποιείτε το σύστηµα πλυσίµατος,

φροντίστε να είναι αρκετή η πίεση του νερού ώστε να υπάρχει σταθερή ροή στο ενδεικτικό του νερού ψύξης.

● Το σύστηµα πλυσίµατος µπορείτε να το

προµηθευτείτε από τον αντιπρόσωπο της

Yamaha.

● Αν ενεργοποιηθεί το προειδοποιητικό σύστηµα

υπερθέρµανσης, σβήστε τη µηχανή και συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

4. Λειτουργήστε τον κινητήρα για λίγα λεπτά σε γρήγορο ρελαντί, στη θέση της νεκράς.

RWM01470

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Συνδέστε το καλώδιο του διακόπτη

σταµατήµατος του κινητήρα σε ένα ασφαλές σηµείο στα ρούχα σας, στο χέρι ή το πόδι όταν οδηγείτε.

● Μην συνδέετε το καλώδιο σε ρούχα που

RCM00191

ΠΡΟΣΟΧΗ:

● Ποτέ µην τοποθετείτε το γενικό διακόπτη

στη θέση “ ” (start) όταν ο κινητήρας λειτουργεί.

● Μην αφήνετε τη µίζα να γυρίζει για πάνω

από 5 δευτερόλεπτα, επαναφέρετε το γενικό διακόπτη στη θέση “” (on), περιµένετε 10 δευτερόλεπτα, και µετά ξαναπροσπαθήστε.

5. Λίγο πριν σβήσετε τη µηχανή, ψεκάστε γρήγορα “Λάδι σε Λεπτή ∆ιασπορά” εναλλάξ στο σιγαστήρα εισαγωγής ή την ειδική τρύπα του καλύµµατος του σιγαστήρα, αν υπάρχει. Αν γίνει σωστά, ο κινητήρας θα βγάλει πολύ καπνό και σχεδόν θα µπουκώσει.

ΣΗMΕΙΩΣΗ:

Αν δεν έχετε “Λάδι σε Λεπτή ∆ιασπορά” σβήστε τη µηχανή. Αφαιρέστε το(τα) µπουζί. Βάλτε ένα κουταλάκι του γλυκού καθαρό λάδι κινητήρα σε κάθε κύλινδρο. Γυρίστε τον κινητήρα µερικές φορές χειροκίνητα. Τοποθετήστε πάλι το(τα)

µπουζί.

6. Αφαιρέστε το σύστηµα πλυσίµατος.

RMU31380

Άδειασµα της βενζίνης από τον διαχωριστή ατµών

ΣΗMΕΙΩΣΗ:

Αυτή η διαδικασία εκτελείται έχοντας αφαιρέσει το καπάκι.

Αδειάστε σε ένα δοχείο τη βενζίνη που παραµένει στον διαχωριστή ατµών. Ξεσφίξτε τη βίδα αδειάσµατος και αφαιρέστε την τάπα. Πιέστε τη βαλβίδα αέρα µε ένα κατσαβίδι ώστε να περάσει αέρας στο θάλαµο του πλωτήρα και να αδειάσει οµαλά η βενζίνη. Μετά, σφίξτε τη βίδα αδειάσµατος.

Page 55

1. ∆ιαχωριστής ατµών

2. Βίδα αδειάσµατος

3. Τάπα

1. Ράβδος σύνδεσης τσοκ

RMU31390

Πλύσιµο της εξωλέµβιας µηχανής

ΣΗMΕΙΩΣΗ:

Αυτή η διαδικασία εκτελείται µε το καπάκι στη θέση του.

1. Πλύνετε το σώµα της εξωλέµβιας µε γλυκό νερό.

2. Αδειάστε εντελώς το νερό ψύξης από τον κινητήρα. Καθαρίστε επιµελώς το σώµα.

RMU28401

Λίπανση

1. Λιπάνετε τα σπειρώµατα του µπουζιού(ών) και τοποθετήστε το(τα) µπουζί σφίγγοντας στην κατάλληλη ροπή. Για λεπτοµέρειες σχετικά µε την τοποθέτηση του µπουζιού(ών), αναφερθείτε στη σελίδα 55.

Συντήρηση

2. Αλλαγή βαλβολίνης. Για λεπτοµέρειες, αναφερθείτε στη σελίδα 64. Εξετάστε το λάδι για τυχόν παρουσία νερού, που σηµαίνει ότι υπάρχει διαρροή από κάποια τσιµούχα. Η αντικατάσταση της τσιµούχας θα πρέπει να εκτελείται από έναν εξουσιοδοτηµένο έµπορο της Yamaha πριν τη χρήση.

3. Λιπάνετε όλα τα σηµεία γρασαρίσµατος. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 54.

RMU28430

Φροντίδα της µπαταρίας

RWM00330

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Το ηλεκτρολυτικό υγρό της µπαταρίας είναι επικίνδυνο. Περιέχει θειικό οξύ που είναι δηλητηριώδες και εξαιρετικά καυστικό. Πάντα να ακολουθείτε τα ακόλουθα µέτρα προστασίας:

● Αποφεύγετε την επαφή του σώµατος µε το

ηλεκτρολυτικό υγρό διότι µπορεί να προκαλέσει σοβαρά εγκαύµατα ή µόνιµη βλάβη στα µάτια.

● Να φοράτε προστατευτικά γυαλιά όταν

χειρίζεστε ή εργάζεστε κοντά σε µπαταρίες.

Αντίδοτο (ΕΞΩΤΕΡΙΚΟ):

● ∆ΕΡΜΑ - Πλύνετε µε νερό.

● ΜΑΤΙΑ - Πλύνετε µε νερό για 15 λεπτά και

καλέστε αµέσως γιατρό.

Αντίδοτο (ΕΣΩΤΕΡΙΚΟ):

● Πιείτε µεγάλες ποσότητες νερού ή γάλακτος

και στη συνέχεια γάλα µαγνησίας, χτυπηµένο

αυγό ή φυτικό λάδι. Καλέστε αµέσως γιατρό. Οι µπαταρίες παράγουν επίσης εκρηκτικό αέριο υδρογόνο. Συνεπώς, θα πρέπει να λαµβάνετε τις ακόλουθες προφυλάξεις:

● Φορτίζετε τις µπαταρίες σε καλά αεριζόµενο

χώρο.

● Κρατάτε τις µπαταρίες µακριά από φωτιά,

σπίθες ή φλόγες (για παράδειγµα: εξοπλισµό

οξυγονοκόλλησης, αναµµένα τσιγάρα, κλπ.)

Page 56

Συντήρηση

● ΜΗΝ ΚΑΠΝΙΖΕΤΕ όταν φορτίζετε ή

χειρίζεστε τις µπαταρίες. ΚΡΑΤΑΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΤΟ ΗΛΕΚΤΡΟΛΥΤΙΚΟ ΥΓΡΟ ΜΑΚΡΙΑ ΑΠΟ ΠΑΙ∆ΙΑ.

Οι µπαταρίες διαφέρουν ανάλογα µε τον κατασκευαστή. Συνεπώς, οι ακόλουθες διαδικασίες µπορεί να µην ισχύουν για όλες τις περιπτώσεις. Συµβουλευτείτε τις οδηγίες του κατασκευαστή της µπαταρίας σας. ∆ιαδικασία

1. Αποσυνδέστε και βγάλτε τη µπαταρία από το

σκάφος. Πάντα να αποσυνδέετε πρώτα το µαύρο αρνητικό καλώδιο για να αποφύγετε ενδεχόµενο βραχυκύκλωµα.

2. Καθαρίστε το περίβληµα και τους

ακροδέκτες της µπαταρίας. Γεµίστε όλα τα στοιχεία της µπαταρίας µε απεσταγµένο νερό, µέχρι την πάνω στάθµη.

3. Αποθηκεύστε την µπαταρία σε µια επίπεδη

επιφάνεια, σε ένα δροσερό, στεγνό και καλά αεριζόµενο χώρο που δεν τον βλέπει ο ήλιος.

4. Μια φορά το µήνα, ελέγχετε το ειδικό βάρος

του ηλεκτρολύτη και επαναφορτίστε όσο χρειάζεται για να µεγαλώσετε τη διάρκεια ζωής της µπαταρίας.

RMU28442

Πλύσιµο της µονάδας ισχύος

Εκτελέστε αυτή τη διαδικασία αµέσως µετά τη λειτουργία για καλύτερο πλύσιµο.

RCM01530

ΠΡΟΣΟΧΗ:

Μην εκτελέσετε αυτή τη διαδικασία µε τον κινητήρα σε λειτουργία. Μπορεί να πάθει ζηµιά η αντλία νερού και µπορεί να προκληθούν σοβαρές ζηµιές λόγω υπερθέρµανσης.

1. Αφού σβήσετε τον κινητήρα, ξεβιδώστε τη

µούφα σύνδεσης του σωλήνα ποτίσµατος από την υποδοχή της λεκάνης.

1. Εξάρτηµα Προσαρµογής

2. Μούφα σύνδεσης σωλήνα ποτίσµατος

3. Προσαρµογέας σωλήνα ποτίσµατος

2. Βιδώστε τον προσαρµογέα του σωλήνα

ποτίσµατος σε έναν σωλήνα ποτίσµατος που συνδέεται µε παροχή τρεχούµενου νερού και µετά συνδέστε τον στη µούφα σύνδεσης του σωλήνα ποτίσµατος.

3. Με τον κινητήρα σβηστό, ανοίξτε τη βρύση και αφήστε το νερό να ξεπλύνει τις διόδους ψύξης για περίπου 15 λεπτά. Κλείστε το νερό και αποσυνδέστε τον προσαρµογέα του σωλήνα ποτίσµατος από τη µούφα σύνδεσης του σωλήνα ποτίσµατος.

4. Βιδώστε πάλι τη µούφα σύνδεσης του σωλήνα ποτίσµατος στην υποδοχή της λεκάνης. Σφίξτε καλά το βύσµα.

RCM00540

ΠΡΟΣΟΧΗ:

Mην αφήνετε τη µούφα σύνδεσης του σωλήνα

ποτίσµατος χαλαρή στην υποδοχή της λεκάνης και µην αφήνετε το σωλήνα να κρέµεται

Page 57

Συντήρηση

ελεύθερος στη διάρκεια της κανονικής λειτουργίας. Το νερό θα τρέχει έξω από τη µούφα σύνδεσης αντί να ψύχει τον κινητήρα, πράγµα που µπορεί να προκαλέσει σοβαρή υπερθέρµανση. Βεβαιωθείτε ότι η µούφα σύνδεσης είναι καλά σφιγµένη στην υποδοχή µετά το πλύσιµο του κινητήρα.

ΣΗMΕΙΩΣΗ:

● Όταν πλένετε τον κινητήρα µε το σκάφος στο

νερό, θα έχετε καλύτερα αποτελέσµατα αν σηκώσετε την εξωλέµβια µηχανή ώστε να βγει εντελώς από το νερό.

● Για οδηγίες σχετικά µε το πλύσιµο του

συστήµατος ψύξης, αναφερθείτε στη σελίδα 46.

RMU28450

Καθαρισµός της εξωλέµβιας µηχανής

Μετά από κάθε χρήση, πλένετε το εξωτερικό της εξωλέµβιας µε γλυκό νερό. Πλένετε το σύστηµα ψύξης µε γλυκό νερό.

σκουριάσουν. Αν χρειάζεται, καθαρίστε και βάψτε αυτά τα τµήµατα. Ο αντιπρόσωπος µπορεί να σας προµηθεύσει µε βαφή για ρετουσάρισµα.

RMU28476

Περιοδική συντήρηση

RWM01070

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Σβήνετε πάντα τη µηχανή όταν εκτελείτε εργασίες συντήρησης, εκτός αν ορίζεται διαφορετικά. Αν εσείς ή ο ιδιοκτήτης δεν έχετε εξοικείωση µε το σέρβις της µηχανής, αυτή η εργασία θα πρέπει να γίνει από τον αντιπρόσωπο της Yamaha ή άλλον ικανό µηχανικό.

RMU28510

Ανταλλακτικά

Αν χρειάζονται ανταλλακτικά, χρησιµοποιήστε µόνο αυθεντικά ανταλλακτικά Yamaha ή

ανταλλακτικά του ίδιου τύπου και αντίστοιχης ισχύος και υλικών. Ανταλλακτικά κατώτερης ποιότητας µπορεί να προκαλέσουν δυσλειτουργία και η απώλεια ελέγχου που ενδέχεται να προκύψει µπορεί να βάλει σε κίνδυνο τον χειριστή και τους επιβάτες. Τα αυθεντικά ανταλλακτικά και αξεσουάρ Yamaha µπορείτε να τα προµηθευτείτε από τον αντιπρόσωπο.

ΣΗMΕΙΩΣΗ:

Για οδηγίες σχετικά µε το πλύσιµο του συστήµατος ψύξης αναφερθείτε στη σελίδα 46.

RMU28460

Έλεγχος της βαµµένης επιφάνειας της µηχανής

Ελέγξτε τη µηχανή για γρατζουνιές, χαρακιές ή ρωγµές στο χρώµα. Τα τµήµατα µε κατεστραµµένο χρώµα είναι πολύ πιθανό να

Page 58

Συντήρηση

RMU30563

Πίνακας συντήρησης

ΣΗMΕΙΩΣΗ:

● Αναφερθείτε στα τµήµατα αυτού του κεφαλαίου για επεξηγήσεις σχετικά µε την κάθε ενέργεια του

χρήστη

● Ο κύκλος συντήρησης αυτού του πίνακα είναι ανά 200 ώρες το χρόνο και µε τακτικό πλύσιµο των

διόδων του νερού ψύξης. Η συχνότητα της συντήρησης µεταβάλλεται ανάλογα όταν η µηχανή χρησιµοποιείται υπό συνθήκες που την επιβαρύνουν, όπως εκτεταµένα διαστήµατα ψαρέµατος µε συρτή.

● Ανάλογα µε το αποτέλεσµα των ελέγχων, µπορεί να χρειαστεί αποσυναρµολόγηση ή επισκευή.

● Τα αναλώσιµα εξαρτήµατα και λιπαντικά χάνουν την αποτελεσµατικότητά τους µε τον καιρό και τη

χρήση, ανεξάρτητα από την περίοδο εγγύησης.

● Όταν οδηγείτε σε θαλάσσια, θολά ή λασπωµένα νερά, θα πρέπει να καθαρίζετε τη µηχανή µε γλυκό

νερό µετά από κάθε χρήση.

To σύµβολο “” υποδηλώνει εργασία που µπορείτε να εκτελέσετε εσείς. Tο σύµβολο “” υποδηλώνει εργασία που πρέπει να γίνει από τον αντιπρόσωπο της Yamaha.

Αρχικός Κάθε

Αντ ικ είµενο Ενέργειες

Άνοδο ς(οι) (εξωτερική) Έλεγχος / αντικατάσταση

Άνοδο ς(οι) (κυλινδροκεφαλή, κάλυµµα θερµοστάτη)

Μπαταρία Έλεγχος / φόρτιση

∆ίοδοι νερού ψύξης Καθαρισµός

Σφιχτήρας καπακιού Έλεγχος

Φίλτρο καυσίµου (µπορεί να αποσυναρµολογηθεί)

Σύστηµα τροφοδοσίας Έλεγχος

Βαλβολίνη Αλλαγή

Σηµεία γρασαρίσµατος Γρασάρισµα

Ταχ ύτ ητ α ρελαντί Έλεγχος

ΒΕΠ (Bαλβίδα Ελέγχου Πίεσης)

Μονάδα ηλεκτρικής κλίσης και ανύψωσης

Προπέλα και κοπίλια Έλεγχος / αντικατάσταση

Σύνδεσµος ταχυτήτων / ντίζα ταχυτήτων

Θερµοστάτης Έλεγχος / αντικατάσταση

Έλεγχος / αντικατάσταση

Έλεγχος

Έλεγχος / ρύθµιση

10 ώρες (1

µήνας)

50 ώρες (3

µήνες)

100 ώρες (6

µήνες)

200 ώρες (1

έτος)

Page 59

Αντ ικ είµενο Ενέργειες

Σύνδεσµος γκαζιού / ντίζα γκαζιού / χρονισµός απόκρισης γκαζιού

Αντλία νερού Έλεγχος / αντικατάσταση

Λάδι κινητήρα Έλεγχος / αντικατάσταση

Φίλτρο λαδιού (κυλινδρικό)

Μπουζί

Ιµάντας χρονισµού Έλεγχος / αντικατάσταση

RMU28874

Έλεγχος / ρύθµιση

Αλλαγή

Καθαρισµός / ρύθµιση / αντικατάσταση

Πίνακας συντήρησης (πρόσθετος)

Αντ ικ είµενο Ενέργειες

Ιµάντας χρονισµού Αντικατάσταση

∆ιάκενο βαλβίδας

(DOHC) Φίλτρο καυσίµου

(χαµηλής πίεσης αντλία

καυσίµου προς το δοχείο του διαχωριστή ατµών)

Φίλτρο OCV (βαλβίδα ελέγχου λαδιού)

Άνοδο ς(οι) (κάλυµµα εξάτµισης, κάλυµµα διόδου νερού ψύξης, κάλυµµα Ανορθωτή Σταθεροποιητή)

Οδηγός καυσαερίων, πολλαπλή εξαγωγής

RMU28910

Έλεγχος / ρύθµιση

Αντικατάσταση

Έλεγχος / αντικατάσταση

Συντήρηση

Αρχικός Κάθε

10 ώρες (1

µήνας)

500 ώρες (2.5 χρόνια) 1000 ώρες (5 χρόνια)

50 ώρες (3

µήνες)

100 ώρες (6

Κάθε

µήνες)

200 ώρες (1

έτος)

ΣΗMΕΙΩΣΗ:

Όταν χρησιµοποιείτε βενζίνη µε µόλυβδο ή µε υψηλή περιεκτικότητα σε θείο, ο έλεγχος του διάκενου της βαλβίδας θα πρέπει να γίνεται πιο συχνά από κάθε 500 ώρες.

Page 60

Συντήρηση

RMU28940

Λίπανση

Γράσο Yamaha τύπου A (αδιάβροχο γράσο) Γράσο Yamaha τύπου D (αντιδιαβρωτικό γράσο, για τον άξονα της προπέλας)

Page 61

RMU30771

Καθαρισµός και ρύθµιση του µπουζιού

RWM00560

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Όταν αφαιρείτε ή τοποθετείτε ένα µπουζί, προσέξτε να µην κάνετε ζηµιά στον µονωτή. Αν πάθει ζηµιά ο µονωτής µπορεί να βγαίνουν έξω οι σπίθες και να προκληθεί φωτιά ή έκρηξη.

RCM01510

ΠΡΟΣΟΧΗ:

● Μην χρησιµοποιείτε εργαλεία για να

αφαιρέσετε ή να τοποθετήσετε την πίπα του µπουζί, αλλιώς µπορεί να πάθει ζηµιά το βύσµα του πηνίου ανάφλεξης. Η πίπα του µπουζί µπορεί να είναι δύσκολο να αφαιρεθεί

γιατί η ελαστική τσιµούχα στην άκρη της πίπας πιάνει σφιχτά. Για να αφαιρέσετε την πίπα του µπουζί, κουνήστε την µπρος-πίσω ενώ την τραβάτε προς τα έξω. Για να την τοποθετήσετε, κουνήστε την µπρος-πίσω ενώ την πιέζετε µέσα.

● Χρησιµοποιείτε το σωστό µπουζί, αλλιώς ο

κινητήρας µπορεί να µην λειτουργήσει σωστά.

Το µπουζί είναι ένα σηµαντικό εξάρτηµα της µηχανής και είναι εύκολο να ελεγχθεί. Η

κατάσταση του µπουζιού αποτελεί ένδειξη για τη γενικότερη κατάσταση της µηχανής. Για παράδειγµα, αν η πορσελάνη του κεντρικού ηλεκτροδίου είναι πολύ άσπρη, µπορεί να υπάρχει διαρροή στον εισαγόµενο αέρα ή πρόβληµα ανάµιξης σ' αυτόν τον κύλινδρο. Μην επιχειρήσετε να διαγνώσετε το πρόβληµα µόνοι σας. Πηγαίνετε την εξωλέµβια στον αντιπρόσωπο της Yamaha. Θα πρέπει περιοδικά να βγάζετε και να εξετάζετε το µπουζί διότι η θερµότητα και τα κατάλοιπα σταδιακά το φθείρουν και το διαβρώνουν.

1. Αφαιρέστε τα µπουλόνια που ασφαλίζουν το κάλυµµα του πηνίου ανάφλεξης και µετά αφαιρέστε το κάλυµµα.

Συντήρηση

2. Αφαιρέστε τα µπουλόνια που ασφαλίζουν την πίπα του µπουζιού και µετά αφαιρέστε την πίπα.

3. Αφαιρέστε το µπουζί. Αν η διάβρωση του ηλεκτροδίου είναι εκτεταµένη ή αν υπάρχουν πολλά κατάλοιπα άνθρακα, θα πρέπει να αντικαταστήσετε το µπουζί µε ένα άλλο του σωστού τύπου.

Κατάλληλο µπουζί:

LFR6A-11

4. Πριν τοποθετήσετε το µπουζί, µετρήστε το

διάκενο του ηλεκτροδίου µε ένα συρµάτινο παχύµετρο. Αν χρειάζεται, ρυθµίστε το διάκενο σύµφωνα µε την προδιαγραφή.

Page 62

Συντήρηση

1. ∆ιάκενο ακίδας

2. Αριθµός εξαρτήµατος του µπουζιού

3. Σηµάδι αναγνώρισης µπουζιού (NGK)

∆ιάκενο του µπουζιού:

1.0–1.1 mm (0.039–0.043 in)

5. Όταν βάζετε τη βίδα, σκουπίστε τυχόν

βρώµες από το σπείρωµα και µετά βιδώστε την στη σωστή ροπή.

RMU28962

Έλεγχος του συστήµατος καυσίµου

RWM00060

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

RWM00910

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Η διαρροή καυσίµου µπορεί να προκαλέσει φωτιά ή έκρηξη.

● Ελέγχετε τακτικά για διαρροές καυσίµου.

● Αν βρείτε κάποια διαρροή, το σύστηµα

καυσίµου θα πρέπει να επισκευαστεί από έµπειρο µηχανικό. Ακατάλληλες επισκευές µπορεί να κάνουν επισφαλή τη χρήση της εξωλέµβιας.

Ροπή του µπουζιού:

25.0 Nm (18.4 ft-lb) (2.55 kgf-m)

ΣΗMΕΙΩΣΗ:

Αν δεν έχετε εύκαιρο ροπόκλειδο όταν τοποθετείτε το µπουζί, µπορείτε να το βιδώσετε κατά προσέγγιση 1/4 µε 1/2 της στροφής µετά το σφίξιµο µε τα δάχτυλα. Μόλις βρείτε ροπόκλειδο, πάντως, σφίξτε το µπουζί στη σωστή ροπή.

6. Τοποθετήστε την πίπα του µπουζιού και σφίξτε τα µπουλόνια.

7. Τοποθετήστε το κάλυµµα του πηνίου ανάφλεξης και σφίξτε τα µπουλόνια.

Ελέγξτε τους αγωγούς του καυσίµου για διαρροές, ρωγµές ή κακή λειτουργία. Αν βρείτε κάποιο πρόβληµα, θα πρέπει να το επισκευάσει αµέσως ο αντιπρόσωπος της Yamaha ή άλλος έµπειρος µηχανικός.

Page 63

Σηµεία ελέγχου

● ∆ιαρροή εξαρτηµάτων του συστήµατος

καυσίµου

● ∆ιαρροή του συνδέσµου του αγωγού καυσίµου

● Ρωγµές στον αγωγό του καυσίµου ή άλλη ζηµιά

● ∆ιαρροή του συνδετήρα καυσίµου

RMU29087

Αλλαγή του λαδιού κινητήρα

RWM00760

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Αποφύγετε να αλλάζετε το λάδι αµέσως

µόλις σβήσετε τον κινητήρα. Το λάδι είναι

καυτό και θα πρέπει να είσαστε προσεκτικοί για να αποφύγετε καψίµατα.

● Βεβαιωθείτε ότι η εξωλέµβια είναι καλά

ασφαλισµένη στον καθρέφτη ή σε µια σταθερή βάση.

Συντήρηση

RCM01240

ΠΡΟΣΟΧΗ:

Αλλάξτε το λάδι του κινητήρα µετά από τις πρώτες 10 ώρες λειτουργίας και από εκεί και πέρα κάθε 100 ώρες ή ανά 6 µήνες. Αλλιώς ο κινητήρας θα έχει γρήγορη φθορά.

ΣΗMΕΙΩΣΗ:

Αλλάζετε το λάδι του κινητήρα όταν είναι ακόµα ζεστό.

Το λάδι του κινητήρα µπορεί να εξαχθεί µε ένα εξάρτηµα αλλαγής (συνιστάται) ή να αδειάσει αφαιρώντας τη βίδα αδειάσµατος του λαδιού. Εξαγωγή του λαδιού µε εξάρτηµα αλλαγής λαδιού

(κανονικός τρόπος αλλαγής)

1. Τοποθετήστε την εξωλέµβια σε κάθετη θέση (χωρίς κλίση).

2. Τραβήξτε έξω τη ράβδο µέτρησης και

χρησιµοποιήστε το εξάρτηµα αλλαγής για να εξάγετε το λάδι.

Page 64

Συντήρηση

3. Αφαιρέστε την τάπα του δοχείου λαδιού. Προσθέστε τη σωστή ποσότητα λαδιού από την τρύπα γεµίσµατος και τοποθετήστε την τάπα του δοχείου.

1. Τάπα δοχείου λαδιού

Συνιστώµενο λάδι κινητήρα:

Λάδι τετράχρονου κινητήρα εξωλέµβιας Ποσότητα λαδιού κινητήρα (χωρίς το φίλτρο λαδιού):

5.6 L (5.92 US qt) (4.93 Imp.qt)

RCM00970

ΠΡΟΣΟΧΗ:

● Μην παραγεµίζετε µε λάδι και βεβαιωθείτε

ότι η εξωλέµβια είναι σε κάθετη θέση (δεν έχει κλίση) όταν ελέγχετε ή αλλάζετε το λάδι.

● Αν η στάθµη του λαδιού είναι πάνω από την

ένδειξη µέγιστης στάθµης, αδειάστε µέχρι να έρθει στη σωστή στάθµη. Υπερβολική ποσότητα λαδιού µπορεί να προκαλέσει διαρροή ή βλάβη.

4. Βγάλτε τη ράβδο µέτρησης και σκουπίστε την.

5. Βάλτε τη ράβδο µέτρησης εντελώς µέσα και ξαναβγάλτε τη.

6. Ελέγξτε τη στάθµη του λαδιού µε τη ράβδο µέτρησης για να βεβαιωθείτε ότι είναι κάπου µεταξύ της µέγιστης “” και της ελάχιστης “” ένδειξης. Προσθέστε λάδι αν είναι κάτω

1. ∆είκτης στάθµης λαδιού

2. Ένδειξη χαµηλής στάθµης “”

3. Ένδειξη υψηλής στάθµης “”

7. Βάλτε µπροστά τον κινητήρα και

βεβαιωθείτε ότι η προειδοποιητική ένδειξη πίεσης λαδιού δεν ανάβει. Επίσης, βεβαιωθείτε ότι δεν υπάρχει διαρροή λαδιού.

RCM01620

ΠΡΟΣΟΧΗ:

Aν ανάψει η προειδοποιητική ένδειξη χαµηλής

πίεσης λαδιού ή αν υπάρχει διαρροή λαδιού, σβήστε τον κινητήρα και βρείτε την αιτία. Αν συνεχίσετε τη λειτουργία παρά το πρόβληµα, µπορεί να προκληθεί σοβαρή ζηµιά στον κινητήρα. Αν δεν µπορείτε να εντοπίσετε και να διορθώσετε το πρόβληµα επικοινωνήστε µε τον αντιπρόσωπο της Yamaha.

8. Σβήστε τη µηχανή και περιµένετε 3 λεπτά. Ελέγξτε πάλι τη στάθµη του λαδιού µε τη ράβδο µέτρησης για να βεβαιωθείτε ότι είναι κάπου µεταξύ της µέγιστης “” και της ελάχιστης “” ένδειξης. Προσθέστε λάδι αν είναι κάτω από την ένδειξη της ελάχιστης στάθµης “” ή αδειάστε το επιπλέον λάδι αν είναι πάνω από την ένδειξη της µέγιστης στάθµης “”.

Page 65

1. ∆είκτης στάθµης λαδιού

2. Ένδειξη χαµηλής στάθµης “”

3. Ένδειξη υψηλής στάθµης “”

9. Απαλλαγείτε από το χρησιµοποιηµένο λάδι σύµφωνα µε τους τοπικούς κανονισµούς.

ΣΗMΕΙΩΣΗ:

● Για περισσότερες πληροφορίες σχετικά µε το

πώς θα απαλλαγείτε από το χρησιµοποιηµένο λάδι, συµβουλευτείτε τον αντιπρόσωπο της

Yamaha.

● Αλλάζετε το λάδι πιο συχνά όταν

χρησιµοποιείτε τη µηχανή υπό συνθήκες που την επιβαρύνουν, όπως εκτεταµένα διαστήµατα ψαρέµατος µε συρτή.

Άδειασµα του λαδιού από τη βίδα αδειάσµατος

1. Βγάλτε τα τέσσερα µπουλόνια για να αφαιρέσετε την ποδιά από τη δεξιά πλευρά.

Συντήρηση

2. Σηκώστε την εξωλέµβια µηχανή 5–10 µοίρες και µετά στρέψτε την εντελώς προς την δεξιά πλευρά, ώστε η βίδα αδειάσµατος να είναι ακριβώς από κάτω.

3. Βρείτε ένα κατάλληλο δοχείο που να χωράει µεγαλύτερη ποσότητα λαδιού από αυτή του

κινητήρα. Ξεσφίξτε και αφαιρέστε τη βίδα αδειάσµατος ενώ κρατάτε το δοχείο κάτω από την τρύπα αδειάσµατος. Αφήστε να αδειάσει εντελώς το λάδι. Σκουπίστε αµέσως τυχόν λάδι που χυθεί έξω.

1. Βίδα αδειάσµατος

4. Βάλτε µια καινούρια φλάντζα στη βίδα

αδειάσµατος του λαδιού. Απλώστε µια λεπτή στρώση λαδιού στη φλάντζα και τοποθετήστε τη βίδα αδειάσµατος.

Page 66

Συντήρηση

Ροπή σφιξίµατος της βίδας αδειάσµατος:

28.0 Nm (20.7 ft-lb) (2.86 kgf-m)

ΣΗMΕΙΩΣΗ:

● Αν δεν έχετε ροπόκλειδο όταν τοποθετείτε τη

βίδα αδειάσµατος, σφίξτε τη µε το χέρι ώσπου η φλάντζα να έρθει σε επαφή µε την επιφάνεια της τρύπας αδειάσµατος. Μετά σφίξτε άλλο 1/4 µε 1/2 της στροφής ακόµα. Σφίξτε τη βίδα αδειάσµατος στη σωστή ροπή µε ένα ροπόκλειδο το συντοµότερο δυνατόν.

● Βάλτε γράσο στα µπουλόνια συγκράτησης της

ποδιάς πριν τα σφίξετε.

5. Προσθέστε το λάδι κινητήρα και ελέγξτε τη στάθµη του λαδιού. Αναφερθείτε στα βήµατα 3 έως 9 της προηγούµενης διαδικασίας αλλαγής λαδιού µε το εξάρτηµα αλλαγής.

RMU29112

Έλεγχος καλωδιώσεων και βυσµάτων

● Βεβαιωθείτε ότι όλα τα καλώδια γείωσης είναι

καλά πιασµένα.

● Βεβαιωθείτε ότι όλα τα βύσµατα είναι καλά

συνδεδεµένα.

RMU29120

∆ιαρροή καυσαερίων

Βάλτε µπροστά τον κινητήρα και βεβαιωθείτε ότι δεν υπάρχει διαρροή καυσαερίων από τους συνδέσµους µεταξύ του καλύµµατος της εξάτµισης, της κυλινδροκεφαλής και του στροφαλοθάλαµου.

RMU29130

∆ιαρροή νερού

Βάλτε µπροστά τον κινητήρα και βεβαιωθείτε ότι δεν υπάρχει διαρροή νερού από τους συνδέσµους µεταξύ του καλύµµατος της εξάτµισης, της κυλινδροκεφαλής και του στροφαλοθάλαµου.

RMU29140

∆ιαρροή λαδιού κινητήρα

Ελέγξτε για διαρροές λαδιού γύρω από τον κινητήρα.

ΣΗMΕΙΩΣΗ:

Αν βρείτε κάποια διαρροή, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

Page 67

RMU29153

Έλεγχος του συστήµατος ηλεκτρικής κλίσης και ανύψωσης

RWM00430

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Ποτέ µην πηγαίνετε κάτω από την κάτω

µονάδα όταν είναι ανυψωµένη, ακόµα και αν

έχει ασφαλίσει µε τον µοχλό ασφάλισης της ανύψωσης. Μπορεί να τραυµατιστείτε σοβαρά αν τυχόν πέσει η µηχανή.

● Πριν κάνετε αυτή τη δοκιµή, βεβαιωθείτε ότι

δεν βρίσκεται κανείς κάτω από την εξωλέµβια.

1. Ελέγξτε τη µονάδα ηλεκτρικής κλίσης και ανύψωσης για σηµάδια διαρροών λαδιού.

2. Ελέγξτε όλους του διακόπτες της ηλεκτρικής κλίσης και ανύψωσης στο χειριστήριο και στη λεκάνη της µηχανής (αν υπάρχουν) και βεβαιωθείτε ότι λειτουργούν.

3. Σηκώστε επάνω την εξωλέµβια και ελέγξτε αν οι ράβδοι κλίσης και ανύψωσης έχουν πιεστεί εντελώς έξω.

Συντήρηση

1. Μοχλός στήριξης ανύψωσης

5. Βεβαιωθείτε ότι οι ράβδοι κλίσης και

ανύψωσης δεν έχουν ίχνη διάβρωσης ή άλλα ελαττώµατα.

6. Ενεργοποιήστε το διακόπτη κατεβάσµατος µέχρι οι ράβδοι κλίσης να υποχωρήσουν εντελώς µέσα στους κυλίνδρους.

1. Ράβδος ανύψωσης

2. Ράβδοι κλίσης

4. Ασφαλίστε τη µηχανή στη σηκωµένη θέση µε το µοχλό στήριξης της ανύψωσης. Πιέστε λίγο το διακόπτη κατεβάσµατος ώστε η µηχανή να στηριχτεί από το µοχλό στήριξης της ανύψωσης.

7. Ενεργοποιήστε το διακόπτη κλίσης προς τα

πάνω µέχρι να ανοίξει εντελώς η ράβδος ανύψωσης. Απασφαλίστε το µοχλό στήριξης της ανύψωσης.

8. Κατεβάστε την εξωλέµβια. Βεβαιωθείτε ότι οι ράβδοι κλίσης και ανύψωσης λειτουργούν οµαλά.

ΣΗMΕΙΩΣΗ:

Αν κάποιος από τους παραπάνω ελέγχους δεν έχει ικανοποιητικά αποτελέσµατα, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

Page 68

Συντήρηση

RMU29171

Έλεγχος της προπέλας

RWM00321

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Μπορεί να τραυµατιστείτε σοβαρά αν πάρει µπροστά κατά λάθος ο κινητήρας όταν βρίσκεστε κοντά στην προπέλα.

● Πριν ελέγξετε, αφαιρέσετε ή τοποθετήσετε

● Μην χρησιµοποιείτε το χέρι σας για να

Σηµεία ελέγχου

● Ελέγξτε όλα τα πτερύγια της προπέλας για

φθορά, διάβρωση λόγω σπηλαίωσης ή επαφής µε τον αέρα ή άλλη ζηµιά.

● Ελέγξτε τον άξονα της προπέλας για τυχόν

ζηµιά.

● Ελέγξτε τα πολύσφηνα / την κοπίλια για φθορά

ή ζηµιά.

● Ελέγξτε µήπως υπάρχουν πετονιές τυλιγµένες

γύρω από τον άξονα της προπέλας.

Page 69

● Ελέγξτε την τσιµούχα λαδιού του άξονα της

προπέλας µήπως έχει πάθει ζηµιά.

ΣΗMΕΙΩΣΗ:

Αν υπάρχει κοπίλια: Η κοπίλια έχει σχεδιαστεί ώστε να σπάσει αν η προπέλα χτυπήσει σε κάποιο υποβρύχιο εµπόδιο, προστατεύοντας έτσι την προπέλα και τον µηχανισµό οδήγησης. Μετά, η προπέλα θα γυρίζει ελεύθερα στον άξονα. Αν συµβεί αυτό, θα πρέπει να αντικαταστήσετε την κοπίλια.

RMU30660

Αφαίρεση της προπέλας

RMU29194

Μοντέλα Πολύσφηνου

1. Iσιώστε την κοπίλια και τραβήξτε την έξω χρησιµοποιώντας µια πένσα.

2. Αφαιρέστε το παξιµάδι της προπέλας, τη ροδέλα και τoν αποστάτη (αν υπάρχει).

Συντήρηση

5. Προπέλα

6. Ροδέλα ώσης

3. Αφαιρέστε την προπέλα και τη ροδέλα ώσης.

RMU30670

Τοποθέτηση της προπέλας

RMU29242

Μοντέλα µε πολύσφηνο

RWM00770

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Στα µοντέλα αντίστροφης περιστροφής, φροντίστε να χρησιµοποιήσετε προπέλα κατάλληλη για αριστερόστροφη περιστροφή. Αυτές οι προπέλες αναγνωρίζονται από το γράµµα “L” µετά την ένδειξη µεγέθους πάνω στην προπέλα. Αλλιώς, το σκάφος µπορεί να κινηθεί σε αντίθετη κατεύθυνση από την αναµενόµενη.

RCM00340

ΠΡΟΣΟΧΗ:

● Φροντίστε να τοποθετήσετε τη ροδέλα ώσης

πριν τοποθετήσετε την προπέλα, αλλιώς θα πάθει ζηµιά το κάτω τµήµα και ο οµφαλός της προπέλας.

● Χρησιµοποιήστε καινούρια κοπίλια και

λυγίστε τις άκρες ώστε να ασφαλίσει καλά. Αλλιώς µπορεί να βγει η προπέλα κατά τη λειτουργία και να την χάσετε.

1. Βάλτε γράσο θαλάσσης Yamaha ή αντιδιαβρωτικό γράσο στον άξονα της προπέλας.

2. Τοποθετήστε τη ροδέλα ώσης και την προπέλα στον άξονα της προπέλας.

3. Τοποθετήστε τον αποστάτη και τη ροδέλα. Σφίξτε την προπέλα στην καθορισµένη ροπή.

1. Κοπίλια

2. Παξιµάδι προπέλας

3. Ροδέλα

4. Αποστάτης

Ροπή σφιξίµατος του παξιµαδιού της προπέλας:

55.0 Nm (40.6 ft-lb) (5.61 kgf-m)

Page 70

Συντήρηση

4. Ευθυγραµµίστε το παξιµάδι της προπέλας µε την τρύπα του άξονα της προπέλας. Εισάγετε µια νέα κοπίλια στην τρύπα και λυγίστε τις άκρες της κοπίλιας.

ΣΗMΕΙΩΣΗ:

Αν το παξιµάδι της προπέλας δεν ευθυγραµµίζεται µε την τρύπα του άξονα της προπέλας όταν το

σφίξετε στην καθορισµένη ροπή, σφίξτε το κι άλλο ώστε να ευθυγραµµιστεί µε την τρύπα.

RMU29282

Αλλαγή της βαλβολίνης

RWM00800

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Βεβαιωθείτε ότι η εξωλέµβια είναι καλά

ασφαλισµένη στον καθρέφτη ή σε µια σταθερή βάση. Μπορεί να τραυµατιστείτε σοβαρά αν πέσει πάνω σας.

● Ποτέ µην πηγαίνετε κάτω από την κάτω

µονάδα όταν είναι ανυψωµένη, ακόµα και αν

έχει ασφαλίσει µε τον µοχλό ή τον πείρο στήριξης της ανύψωσης. Μπορεί να τραυµατιστείτε σοβαρά αν τυχόν πέσει η µηχανή.

1. ∆ώστε κλίση στην εξωλέµβια ώστε η βίδα αδειάσµατος της βαλβολίνης να είναι στο χαµηλότερο δυνατόν σηµείο.

2. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από τη θήκη των γραναζιών.

3. Αφαιρέστε τη βίδα αδειάσµατος της βαλβολίνης και τη φλάντζα.

1. Βίδα αδειάσµατος βαλβολίνης

2. Βίδα στάθµης λαδιού

3. Φλάντζα

ΣΗMΕΙΩΣΗ:

● Αν η βίδα αδειάσµατος της βαλβολίνης είναι

µαγνητική, αφαιρέστε όλα τα µεταλλικά τµήµατα από τη βίδα πριν την τοποθετήσετε.

● Χρησιµοποιείτε πάντα καινούριες φλάντζες.

Μην τοποθετείτε χρησιµοποιηµένες φλάντζες.

4. Αφαιρέστε τη βίδα στάθµης λαδιού και την φλάντζα ώστε το λάδι να αδειάσει εντελώς.

RCM00710

ΠΡΟΣΟΧΗ:

Ελέγξτε το χρησιµοποιηµένο λάδι αφού αδειάσει. Αν είναι γαλακτώδες, σηµαίνει ότι περνάει νερό στη θήκη των γραναζιών και µπορεί να προκαλέσει ζηµιά. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε την επισκευή των τσιµουχών του κάτω τµήµατος.

ΣΗMΕΙΩΣΗ:

Για να απαλλαγείτε από το χρησιµοποιηµένο λάδι, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

Page 71

Συντήρηση

5. Mε την εξωλέµβια σε κάθετη θέση και χρησιµοποιώντας ένα ειδικό εξάρτηµα γεµίσµατος (ελαστικό ή µε πίεση) ψεκάστε τη βαλβολίνη στην τρύπα της βίδας αδειάσµατος.

Συνιστώµενη βαλβολίνη:

Βαλβολίνη ποδιού SAE#90

Ποσότητα βαλβολίνης:

F200CET 1150.0 cm³ (38.88 US oz) (40.56 Imp.oz) F225BET 1150.0 cm³ (38.88 US oz) (40.56 Imp.oz) FL200CET 1000.0 cm³ (33.81 US oz) (35.27 Imp.oz) FL225BET 1000.0 cm³ (33.81 US oz) (35.27 Imp.oz)

Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τον έλεγχο και την αντικατάσταση των εξωτερικών ανόδων.

RCM00720

ΠΡΟΣΟΧΗ:

Μην βάφετε τις ανόδους, γιατί θα χάσουν την αποτελεσµατικότητά τους.

ΣΗMΕΙΩΣΗ:

Ελέγχετε τα καλώδια γείωσης που συνδέονται στις εξωτερικές ανόδους, εφόσον υπάρχουν. Συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε τον έλεγχο και αντικατάσταση των ανόδων που είναι συνδεδεµένες στη µονάδα ισχύος.

6. Τοποθετήστε µια νέα φλάντζα στη βίδα στάθµης λαδιού. Όταν το λάδι αρχίσει να βγαίνει από την τρύπα της βίδας στάθµης λαδιού, τοποθετήστε και σφίξτε τη βίδα στάθµης λαδιού.

7. Βάλτε µια καινούρια φλάντζα στη βίδα αδειάσµατος της βαλβολίνης. Τοποθετήστε και σφίξτε τη βίδα αδειάσµατος της βαλβολίνης.

RMU29312

Έλεγχος και αντικατάσταση της(των) ανόδου(ων)

Οι εξωλέµβιες Yamaha προστατεύονται από τη διάβρωση µε αναλώσιµες ανόδους. Ελέγχετε τις ανόδους από καιρό σε καιρό. Αφαιρείτε την κρούστα από τις επιφάνειες των ανόδων.

Page 72

Συντήρηση

RMU29320

Έλεγχος της µπαταρίας (για µοντέλα ηλεκτρικής εκκίνησης)

RWM00330

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

● Αποφεύγετε την επαφή του σώµατος µε το

ηλεκτρολυτικό υγρό διότι µπορεί να προκαλέσει σοβαρά εγκαύµατα ή µόνιµη βλάβη στα µάτια.

● Να φοράτε προστατευτικά γυαλιά όταν

χειρίζεστε ή εργάζεστε κοντά σε µπαταρίες.

Αντίδοτο (ΕΞΩΤΕΡΙΚΟ):

● ∆ΕΡΜΑ - Πλύνετε µε νερό.

● ΜΑΤΙΑ - Πλύνετε µε νερό για 15 λεπτά και

καλέστε αµέσως γιατρό.

Αντίδοτο (ΕΣΩΤΕΡΙΚΟ):

● Πιείτε µεγάλες ποσότητες νερού ή γάλακτος

και στη συνέχεια γάλα µαγνησίας, χτυπηµένο

● Φορτίζετε τις µπαταρίες σε καλά αεριζόµενο

χώρο.

● Κρατάτε τις µπαταρίες µακριά από φωτιά,

σπίθες ή φλόγες (για παράδειγµα: εξοπλισµό

οξυγονοκόλλησης, αναµµένα τσιγάρα, κλπ.)

● ΜΗΝ ΚΑΠΝΙΖΕΤΕ όταν φορτίζετε ή

χειρίζεστε τις µπαταρίες. ΚΡΑΤΑΤΕ ΤΙΣ ΜΠΑΤΑΡΙΕΣ ΚΑΙ ΤΟ ΗΛΕΚΤΡΟΛΥΤΙΚΟ ΥΓΡΟ ΜΑΚΡΙΑ ΑΠΟ ΠΑΙ∆ΙΑ.

RCM00360

ΠΡΟΣΟΧΗ:

● Μια κακοσυντηρηµένη µπαταρία θα χάσει

γρήγορα την απόδοσή της.

● Το συνηθισµένο νερό της βρύσης περιέχει

µέταλλα βλαβερά για τη µπαταρία και δεν θα

πρέπει να χρησιµοποιείται για συµπλήρωµα.

1. Ελέγχετε τη στάθµη του ηλεκτρολύτη

τουλάχιστον µια φορά το µήνα και γεµίζετε στην συνιστώµενη στάθµη αν χρειάζεται. Χρησιµοποιείτε µόνο απεσταγµένο νερό (ή καθαρό απιονισµένο νερό, κατάλληλο για χρήση σε µπαταρίες).

Page 73

Συντήρηση

2. Πάντα να κρατάτε τη µπαταρία σε καλό επίπεδο φόρτισης. Η τοποθέτηση ενός βολτόµετρου θα σας βοηθήσει να την ελέγχετε. Αν δεν σκοπεύετε να χρησιµοποιήσετε το σκάφος για έναν µήνα ή περισσότερο, αφαιρέστε τη µπαταρία από το σκάφος και αποθηκεύστε την σε έναν δροσερό, σκοτεινό χώρο. Φορτίστε καλά τη

µπαταρία πριν τη χρησιµοποιήσετε.

3. Αν αποθηκεύσετε τη µπαταρία για

περισσότερο από έναν µήνα, ελέγχετε το ειδικό βάρος του υγρού τουλάχιστον µια φορά το µήνα και φορτίστε τη µπαταρία όταν είναι πεσµένο.

ΣΗMΕΙΩΣΗ:

Συµβουλεύεστε τον αντιπρόσωπο της Yamaha όταν φορτίζετε ή επαναφορτίζετε µπαταρίες.

RMU30730

Σύνδεση της µπαταρίας

RWM00570

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Συνδέστε τον συγκρατητή της µπαταρίας σε µια στεγνή, καλά αεριζόµενη και χωρίς κραδασµούς θέση του σκάφους. Τοποθετήστε µια καλά φορτισµένη µπαταρία στον συγκρατητή.

RCM01500

ΠΡΟΣΟΧΗ:

● Βεβαιωθείτε ότι ο γενικός διακόπτης (στα

µοντέλα που υπάρχει) είναι στη θέση “” (off) πριν εργαστείτε µε τη µπαταρία.

● Η αναστροφή των καλωδίων της µπαταρίας

θα προκαλέσει ζηµιά στα ηλεκτρικά εξαρτήµατα.

● Αν συνδέσετε τα καλώδια της µπαταρίας

ανάποδα, συµβουλευτείτε αµέσως τον αντιπρόσωπο της Yamaha.

● Συνδέστε πρώτα το κόκκινο καλώδιο όταν

τοποθετείτε τη µπαταρία και αποσυνδέστε πρώτα το µαύρο καλώδιο όταν την αφαιρείτε. Αλλιώς µπορεί να πάθουν ζηµιά τα ηλεκτρικά εξαρτήµατα.

● Οι ηλεκτρικές επαφές της µπαταρίας και τα

καλώδια πρέπει να είναι καθαρά και σωστά συνδεδεµένα, αλλιώς η µπαταρία δεν θα µπορεί να βάλει µπροστά τον κινητήρα.

Συνδέστε το ΚΟΚΚΙΝΟ καλώδιο στον ΘΕΤΙΚΟ (+) πόλο πρώτα. Μετά συνδέστε το ΜΑΥΡΟ καλώδιο στον ΑΡΝΗΤΙΚΟ πόλο (-).

1. Κόκκινο καλώδιο

2. Μαύρο καλώδιο

3. Μπαταρία

Σύνδεση βοηθητικής µπαταρίας (προαιρετικά)

1. Αφαιρέστε το κάλυµµα του βύσµατος της βοηθητικής µπαταρίας από την εξωλέµβια.

2. Συνδέστε το βύσµα της βοηθητικής µπαταρίας στη µηχανή µε το βύσµα του καλωδίου της βοηθητικής µπαταρίας (προαιρετικά). Χρησιµοποιήστε ένα καλώδιο

σύνδεσης µεταξύ των αρνητικών (-) πόλων της µπαταρίας εκκίνησης και της βοηθητικής µπαταρίας. ∆είτε τις εικόνες µε την καλωδίωση. Το καλώδιο αυτό πρέπει να είναι από πιο χοντρό σύρµα σε σύγκριση µε αυτό της µπαταρίας εκκίνησης.

Page 74

Συντήρηση

RWM00600

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Η χρήση µικρότερου σύρµατος µπορεί να προκαλέσει φωτιά.

1. Μπαταρία εκκίνησης

2. Μπαταρία για αξεσουάρ

3. Μεγάλο κόκκινο καλώδιο για τη µπαταρία

εκκίνησης

4. Μικρό κόκκινο καλώδιο για φόρτιση βοηθητικής µπαταρίας (προαιρετικό εξάρτηµα)

5. Μεγάλο µαύρο καλώδιο

6. Αρνητικό καλώδιο σύνδεσης

7. Ρεύµα για αξεσουάρ

ΣΗMΕΙΩΣΗ:

Όταν συνδέετε βοηθητική µπαταρία, συµβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά µε την σωστή καλωδίωση.

RMU29370

Αποσύνδεση της µπαταρίας

Αποσυνδέστε πρώτα το ΜΑΥΡΟ καλώδιο από τον ΑΡΝΗΤΙΚΟ (-) πόλο. Μετά αποσυνδέστε το ΚΟΚΚΙΝΟ καλώδιο από τον θΕΤΙΚΟ (+) πόλο.

RMU31351

Έλεγχος του καπακιού

Ελέγξτε την καλή εφαρµογή του καπακιού πιέζοντάς το µε τα δύο χέρια. Αν το καπάκι είναι χαλαρό ή το διάκενο δεν είναι ίδιο, τοποθετήστε πάλι το καπάκι. Αν το καπάκι συνεχίζει να είναι χαλαρό, πηγαίνετέ το για επισκευή στον αντιπρόσωπο της Yamaha.

ΣΗMΕΙΩΣΗ:

Βεβαιωθείτε επίσης ότι το διάκενο ανάµεσα στο καπάκι και τη λεκάνη είναι ίδιο σε όλη την περιφέρεια του καπακιού.

RMU29400

Προστατευτική βαφή του κάτω µέρους του σκάφους

Το καθαρό σκαρί βελτιώνει την απόδοση του σκάφους. Το κάτω µέρος του σκάφους πρέπει να είναι όσο πιο καθαρό γίνεται από ανάπτυξη θαλάσσιων οργανισµών. Αν χρειάζεται, µπορείτε να το βάψετε µε µουράβια εγκεκριµένη για την περιοχή σας, ώστε να εµποδίσετε την ανάπτυξη θαλάσσιων οργανισµών. Μην χρησιµοποιείτε µουράβια που περιέχει χαλκό ή γραφίτη. Αυτές οι βαφές µπορεί να προκαλέσουν πιο γρήγορη σκουριά της µηχανής.

Page 75

Αντιµετώπιση προβληµάτων

RMU29424

Αντιµετώπιση προβληµάτων

Kάποιο πρόβληµα στο καύσιµο, τη συµπίεση ή τα συστήµατα ανάφλεξης µπορεί να προκαλέσει δυσκολία στην εκκίνηση, απώλεια ισχύος ή άλλα προβλήµατα. Το τµήµα αυτό περιγράφει τους βασικούς ελέγχους και τις πιθανές λύσεις, και καλύπτει όλες τις εξωλέµβιες Yamaha. Συνεπώς κάποιες περιπτώσεις µπορεί να µην ισχύουν για το µοντέλο σας. Αν η εξωλέµβιά σας χρειάζεται επισκευή, πηγαίνετέ την στον αντιπρόσωπο της Yamaha. Aν αναβοσβήνει η προειδοποιητική ένδειξη προβλήµατος του κινητήρα, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

H µίζα δεν λειτουργεί.

Ε. Μήπως η χωρητικότητα της µπαταρίας είναι µικρή ή πεσµένη; A. Ελέγξτε την κατάσταση της µπαταρίας.

Χρησιµοποιείτε µπαταρία της συνιστώµενης χωρητικότητας.

Ε. Μήπως οι συνδέσεις της µπαταρίας είναι χαλαρές ή διαβρωµένες; A. Σφίξτε τα καλώδια της µπαταρίας και καθαρίστε τους ακροδέκτες.

A. Βάλτε τον στη νεκρά.

Ο κινητήρας δεν παίρνει µπροστά (η µίζα λειτουργεί).

Ε. Μήπως έχει τελειώσει το καύσιµο; A. Γεµίστε το δοχείο µε καθαρό, καινούριο

καύσιµο.

Ε. Μήπως το καύσιµο είναι µολυσµένο ή πολυκαιρισµένο; A. Γεµίστε το δοχείο µε καθαρό, καινούριο καύσιµο.

Ε. Μήπως έχει φράξει το φίλτρο καυσίµου; A. Καθαρίστε ή αντικαταστήστε το φίλτρο.

Ε. Μήπως κάνετε λάθος διαδικασία εκκίνησης; A. Αναφερθείτε στη σελίδα 34.

Ε. Μήπως δεν λειτουργεί σωστά η αντλία καυσίµου;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

E. Μήπως τα µπουζί είναι βρώµικα ή λάθος τύπου; A. Εξετάστε το/τα µπουζί. Καθαρίστε ή

αντικαταστήστε µε τον συνιστώµενο τύπο.

Ε. Μήπως έχει καεί η ασφάλεια του ρελέ ηλεκτρικής εκκίνησης ή του κυκλώµατος ηλεκτρικής εκκίνησης; A. Βρείτε την αιτία της ηλεκτρικής υπερφόρτωσης και επισκευάστε. Αντικαταστήστε την ασφάλεια µε µια των σωστών αµπέρ.

Ε. Μήπως είναι ελαττωµατικό κάποιο εξάρτηµα της µίζας;

A. Πηγαίνετε για επισκευή στον αντιπρόσωπο της Yamaha.

Ε. Μήπως ο µοχλός ταχυτήτων είναι σε ταχύτητα;

Ε. Μήπως δεν είναι σωστά τοποθετηµένες οι πίπες των µπουζί; A. Ελέγξτε και τοποθετήστε σωστά τις πίπες.

Ε. Μήπως η καλωδίωση της ανάφλεξης έχει βλάβη ή δεν είναι καλά συνδεδεµένη; A. Εξετάστε τα καλώδια µήπως έχουν φθαρεί ή κοπεί. Σφίξτε τις χαλαρές συνδέσεις. Αντικαταστήστε τα καλώδια που έχουν φθαρεί ή κοπεί.

Ε. Μήπως υπάρχει πρόβληµα σε κάποιο εξάρτηµα της ανάφλεξης;

Page 76

Αντιµετώπιση προβληµάτων

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Ε. Μήπως δεν έχει συνδεθεί το καλώδιο του διακόπτη σταµατήµατος του κινητήρα; A. Συνδέστε το καλώδιο.

Ε. Μήπως υπάρχει βλάβη στα εσωτερικά τµήµατα του κινητήρα;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Ο κινητήρας έχει ακανόνιστο ρελαντί ή µπουκώνει.

Ε. Μήπως το/τα µπουζί είναι βρώµικα ή λάθος τύπου; A. Εξετάστε το/τα µπουζί. Καθαρίστε ή αντικαταστήστε µε τον συνιστώµενο τύπο.

Ε. Μήπως παρεµποδίζεται το σύστηµα καυσίµου; A. Ελέγξτε µήπως έχει πιαστεί κάπου ή έχει διπλώσει ο αγωγός καυσίµου ή µήπως υπάρχουν άλλα εµπόδια στο σύστηµα καυσίµου.

Ε. Μήπως το καύσιµο είναι µολυσµένο ή πολυκαιρισµένο; A. Γεµίστε το δοχείο µε καθαρό, καινούριο καύσιµο.

A. Βρείτε και διορθώστε την αιτία της προειδοποίησης.

Ε. Μήπως είναι λάθος το διάκενο της ακίδας του

µπουζί; A. Ελέγξτε και ρυθµίστε όπως ορίζεται.

Ε. Μήπως δεν χρησιµοποιείται το συνιστώµενο λάδι κινητήρα; A. Ελέγξτε και αντικαταστήστε το λάδι όπως ορίζεται.

Ε. Μήπως ο θερµοστάτης έχει βλάβη ή έχει φράξει;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως δεν έχει γίνει σωστή ρύθµιση του καρµπυρατέρ;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως έχει φράξει το φίλτρο καυσίµου; A. Καθαρίστε ή αντικαταστήστε το φίλτρο.

Ε. Μήπως έχει χαλάσει κάποιο εξάρτηµα της ανάφλεξης;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Ε. Μήπως έχει ενεργοποιηθεί το προειδοποιητικό σύστηµα;

Ε. Μήπως έχει βλάβη η αντλία καυσίµου; A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως είναι κλειστή η βίδα εξαέρωσης στο ντεπόζιτο του καυσίµου; A. Ανοίξτε τη βίδα εξαέρωσης.

Ε. Μήπως το κουµπί του τσοκ είναι τραβηγµένο έξω; A. Επαναφέρετέ στο στην κλειστή θέση.

Page 77

Αντιµετώπιση προβληµάτων

Ε. Μήπως η γωνία της µηχανής είναι πολύ ψηλή; A. Επαναφέρετέ στον στην κανονική θέση

λειτουργίας.

Ε. Μήπως έχει βουλώσει το καρµπυρατέρ;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Ε. Μήπως είναι λάθος η σύνδεση του καυσίµου; A. Συνδέστε σωστά.

Ε. Mήπως έχει γίνει λάθος ρύθµιση της βαλβίδας του γκαζιού;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Ε. Μήπως έχει αποσυνδεθεί το καλώδιο της µπαταρίας; A. Συνδέστε καλά.

Ηχεί ο βοµβητής ή ανάβει η προειδοποιητική ένδειξη.

Ε. Μήπως έχει βουλώσει το σύστηµα ψύξης; A. Ελέγξτε την εισαγωγή νερού.

Ε. Μήπως η στάθµη του λαδιού έχει πέσει; A. Γεµίστε το δοχείο λαδιού µε το συνιστώµενο

λάδι κινητήρα.

Ε. Mήπως είναι λάθος το εύρος θερµότητας του

µπουζιού; A. Εξετάστε το µπουζί και αντικαταστήστε το µε

ένα του συνιστώµενου τύπου.

Ε. Μήπως δεν χρησιµοποιείται το συνιστώµενο λάδι κινητήρα; A. Ελέγξτε και αντικαταστήστε το λάδι µε αυτό του συνιστώµενου τύπου.

Ε. Μήπως το λάδι έχει µολυνθεί ή υποβαθµιστεί;

A. Αντικαταστήστε το λάδι µε καινούριο, του συνιστώµενου τύπου.

Ε. Μήπως έχει φράξει το φίλτρο λαδιού;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως δεν λειτουργεί σωστά η αντλία τροφοδοσίας/έγχυσης λαδιού;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως το φορτίο του σκάφους είναι ανόµοια κατανεµηµένο; A. Κατανείµετε το φορτίο ώστε το σκάφος να είναι επίπεδο.

Ε. Μήπως έχει βλάβη η αντλία νερού ή ο θερµοστάτης;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως υπάρχει πολύ νερό στο σώµα του φίλτρου καυσίµου; A. Αδειάστε το σώµα του φίλτρου.

Απώλεια ισχύος του κινητήρα.

Ε. Μήπως έχει πάθει ζηµιά η προπέλα; A. Πηγαίνετε την προπέλα για επισκευή ή αλλαγή.

Ε. Μήπως είναι λάθος το βήµα ή η διάµετρος της προπέλας; A. Τοποθετήστε την κατάλληλη προπέλα για χρήση της εξωλέµβιας µε το συνιστώµενο εύρος ταχυτήτων (στροφές/λεπτό).

Ε. Μήπως είναι λάθος η γωνία κλίσης; A. Ρυθµίστε τη γωνία κλίσης έτσι ώστε να έχετε την πιο αποτελεσµατική λειτουργία.

Page 78

Αντιµετώπιση προβληµάτων

Ε. Μήπως η µηχανή έχει τοποθετηθεί σε λάθος ύψος στον καθρέφτη; A. Ρυθµίστε τη µηχανή στο σωστό ύψος καθρέφτη.

Ε. Μήπως έχει ενεργοποιηθεί το προειδοποιητικό σύστηµα; A. Βρείτε και διορθώστε την αιτία της προειδοποίησης.

Ε. Μήπως το κάτω µέρος του σκάφους έχει βρωµίσει από ανάπτυξη θαλάσσιων οργανισµών; A. Καθαρίστε το κάτω µέρος του σκάφους.

Ε. Μήπως έχουν µπλεχτεί φύκια ή άλλα ξένα σώµατα µε το περίβληµα των γραναζιών; A. Αφαιρέστε τα ξένα σώµατα και καθαρίστε την κάτω µονάδα.

E. Έχουν χαλάσει ηλεκτρικά εξαρτήµατα; A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως δεν χρησιµοποιείται το συνιστώµενο καύσιµο; Α. Αντικαταστήστε το καύσιµο µε αυτό του

συνιστώµενου τύπου.

Ε. Μήπως ο θερµοστάτης έχει βλάβη ή έχει φράξει;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως είναι κλειστή η βίδα εξαέρωσης; A. Ανοίξτε τη βίδα εξαέρωσης.

Ε. Μήπως έχει φράξει το φίλτρο καυσίµου; A. Καθαρίστε ή αντικαταστήστε το φίλτρο.

Ε. Μήπως το καύσιµο είναι µολυσµένο ή πολυκαιρισµένο; A. Γεµίστε το δοχείο µε καθαρό, καινούριο καύσιµο.

Ε. Μήπως είναι λάθος το διάκενο της ακίδας του

µπουζί; A. Ελέγξτε και ρυθµίστε όπως ορίζεται.

Ε. Μήπως δεν λειτουργεί σωστά η αντλία καυσίµου;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της

Yamaha.

Ε. Μήπως είναι λάθος η σύνδεση του καυσίµου; A. Συνδέστε σωστά.

Ε. Mήπως είναι λάθος το εύρος θερµότητας του µπουζιού;

Page 79

Αντιµετώπιση προβληµάτων

A. Ελέγξτε το µπουζί και αντικαταστήστε το µε ένα του συνιστώµενου τύπου.

Ε. Μήπως έχει σπάσει ο ιµάντας της αντλίας καυσίµου υψηλής πίεσης;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Ε. Μήπως ο κινητήρας δεν αποκρίνεται σωστά στη θέση του µοχλού ταχυτήτων;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Υπερβολική δόνηση του κινητήρα.

Ε. Μήπως έχει πάθει ζηµιά η προπέλα; A. Πηγαίνετε την προπέλα για επισκευή ή αλλαγή.

Ε. Μήπως έχει καταστραφεί ο άξονας της προπέλας;

A. Πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

Ε. Μήπως έχουν µπλεχτεί φύκια ή άλλα ξένα σώµατα στην προπέλα; A. Αφαιρέστε και καθαρίστε την προπέλα.

Ε. Μήπως έχει χαλαρώσει το µπουλόνι στήριξης της µηχανής; A. Σφίξτε το µπουλόνι.

Ε. Μήπως έχει χαλαρώσει ή πάθει ζηµιά ο άξονας περιστροφής του τιµονιού; Α. Σφίξτε τον ή πηγαίνετε για σέρβις στον αντιπρόσωπο της Yamaha.

RMU29433

Προσωρινές ενέργειες σε

επείγουσες περιπτώσεις

RMU29440

Zηµιά από πρόσκρουση

RWM00870

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Η εξωλέµβια µηχανή µπορεί να πάθει σοβαρή ζηµιά από χτύπηµα κατά τον χειρισµό ή τη µεταφορά µε τρέιλερ. Η ζηµιά µπορεί να κάνει την εξωλέµβια όχι ασφαλή για χρήση.

Αν η εξωλέµβια χτυπήσει ένα αντικείµενο στο νερό, ακολουθήστε την παρακάτω διαδικασία.

1. Σβήστε αµέσως τον κινητήρα.

2. Εξετάστε το σύστηµα ελέγχου και όλα τα εξαρτήµατα για ζηµιά. Εξετάστε επίσης µήπως έχει πάθει ζηµιά το σκάφος.

3. Είτε βρείτε κάποια ζηµιά είτε όχι, επιστρέψτε στο κοντινότερο λιµάνι αργά και προσεκτικά.

4. Πηγαίνετε την εξωλέµβια για έλεγχο στον

αντιπρόσωπο πριν την ξαναχρησιµοποιήσετε.

RMU29450

Λειτουργία µε µία µηχανή

Όταν χρησιµοποιείτε µόνο τη µία µηχανή, σε περίπτωση έκτακτης ανάγκης, να έχετε ανυψωµένη αυτή που δεν χρησιµοποιείται και να λειτουργείτε την άλλη σε χαµηλές στροφές.

Page 80

Αντιµετώπιση προβληµάτων

RCM00370

ΠΡΟΣΟΧΗ:

Αν το σκάφος λειτουργεί µε µια µηχανή στο νερό αλλά δεν τρέχει, µπορεί να µπει νερό στην εξάτµιση λόγω του κυµατισµού των νερών και να προκαλέσει πρόβληµα στον κινητήρα.

ΣΗMΕΙΩΣΗ:

Όταν κάνετε ελιγµούς µε χαµηλή ταχύτητα, όπως κοντά σε αποβάθρα, συνιστούµε τη χρήση και των δύο µηχανών, µε τη µία σε νεκρά αν είναι δυνατόν.

RMU29471

Αντικατάσταση της ασφάλειας

Αν κάηκε η ασφάλεια, ανοίξτε την ασφαλειοθήκη και χρησιµοποιήστε έναν εξολκέα ασφάλειας (αν υπάρχει) για να αντικαταστήσετε την ασφάλεια µε

µια καινούρια των σωστών αµπέρ.

RWM00630

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Φροντίστε να χρησιµοποιήσετε την ασφάλεια που ορίζεται. Λάθος ασφάλεια ή κοµµάτι σύρµατος µπορεί να αφήσουν να περάσει υπερβολική ποσότητα ρεύµατος. Αυτό µπορεί να προκαλέσει ζηµιά στο ηλεκτρικό σύστηµα και υπάρχει πιθανότητα φωτιάς.

ΣΗMΕΙΩΣΗ:

Αν η καινούρια ασφάλεια καεί αµέσως, συµβουλευτείτε τον αντιπρόσωπο της Yamaha.

1. Ηλεκτρικό κάλυµµα

2. Εξολκέας ασφάλειας

3. Εφεδρική ασφάλεια (5 αµπέρ, 10 αµπέρ, 15 αµπέρ, 20 αµπέρ, 30 αµπέρ, 80 αµπέρ)

1. Ασφάλεια ηλεκτρικής βαλβίδας γκαζιού / Ασφάλεια ECM (Electronic control module [Μονάδα ηλεκτρονικού ελέγχου]) (10 αµπέρ)

2. Ασφάλεια πηνίου ανάφλεξης / Ψεκαστή

καυσίµου / Μεταβλητού χρονισµού εκκεντροφόρου / ECM (Electronic control module [Μονάδα ηλεκτρονικού ελέγχου]) (30 αµπέρ)

3. Ασφάλεια γενικού διακόπτη / ∆ιακόπτη PTT ( 20 αµπέρ)

Page 81

Αντιµετώπιση προβληµάτων

4. Ασφάλεια ρελέ µίζας (30 αµπέρ)

5. Ασφάλεια αντλίας τροφοδότησης καυσίµου (5 αµπέρ)

6. Ασφάλεια αντλίας καυσίµου (15 αµπέρ)

7. Κύρια ασφάλεια κινητήρα (80 αµπέρ)

8. Ασφάλεια µονωτή (80 αµπέρ)

RMU29522

Η ηλεκτρική κλίση και ανύψωση / ηλεκτρική ανύψωση δεν λειτουργεί

Αν δεν µπορείτε να σηκώσετε ή να κατεβάσετε την εξωλέµβια µε την ηλεκτρική κλίση και ανύψωση / ηλεκτρική ανύψωση, λόγω αποφορτισµένης µπαταρίας ή βλάβης της µονάδας ηλεκτρικής κλίσης και ανύψωσης / της µονάδα ηλεκτρικής ανύψωσης, µπορείτε να σηκώσετε ή να κατεβάσετε την εξωλέµβια χειροκίνητα.

1. Ξεσφίξτε τη βίδα της βαλβίδας χειροκίνητης λειτουργίας, στρέφοντάς τη αριστερόστροφα µέχρι να σταµατήσει.

● Μην εκτελείτε αυτή τη διαδικασία αν ο

κινητήρας είναι ζεστός ή λειτουργεί. Αφήστε τον κινητήρα να κρυώσει.

● Θα υπάρχει καύσιµο στο φίλτρο καυσίµου.

Μείνετε µακριά από σπίθες, τσιγάρα, φλόγες ή άλλες πηγές ανάφλεξης.

● Με αυτή τη διαδικασία θα χυθεί λίγο

καύσιµο. Μαζέψτε το καύσιµο µε ένα πανί. Σκουπίστε αµέσως το καύσιµο που χύθηκε.

● Συναρµολογήστε προσεκτικά το φίλτρο

καυσίµου τοποθετώντας τον δακτύλιο στεγανοποίησης, το σώµα του φίλτρου και τους σωλήνες στη θέση τους. Λάθος συναρµολόγηση ή αντικατάσταση µπορεί να οδηγήσει σε διαρροή καυσίµου, που µε τη σειρά της µπορεί να προκαλέσει φωτιά ή έκρηξη.

Αν η προειδοποιητική ένδειξη της υδατοπαγίδας στο στροφόµετρο αναβοσβήνει, εκτελέστε την ακόλουθη διαδικασία.

ZMU01905

1. Βίδα βαλβίδας χειροκίνητης λειτουργίας

2. Τοποθετήστε τη µηχανή στην επιθυµητή

θέση και µετά σφίξτε τη βίδα της βαλβίδας χειροκίνητης λειτουργίας στρέφοντάς της δεξιόστροφα.

RMU31591

Η προειδοποιητική ένδειξη της υδατοπαγίδας αναβοσβήνει στη διάρκεια της πλεύσης.

RWM01500

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ

Η βενζίνη και οι αναθυµιάσεις της είναι εξαιρετικά εύφλεκτα και εκρηκτικά υλικά.

1. Προειδοποιητική ένδειξη υδατοπαγίδας

1. Σταµατήστε τον κινητήρα.

2. Αφαιρέστε το καπάκι.

3. Αφαιρέστε το συγκρατητή.

Page 82

Αντιµετώπιση προβληµάτων

1. Συγκρατητής

4. Αποσυνδέστε το βύσµα του διακόπτη ανίχνευσης νερού.

RCM01570

ΠΡΟΣΟΧΗ:

Προσοχή µην βραχεί το βύσµα του διακόπτη ανίχνευσης νερού, γιατί µπορεί να προκληθεί βλάβη.

ΣΗMΕΙΩΣΗ:

Προσοχή µην διπλώσει το καλώδιο του διακόπτη ανίχνευσης νερού όταν ξεβιδώνετε το σώµα του φίλτρου.

1. Σώµα φίλτρου

2. Καλώδιο διακόπτη ανίχνευσης νερού

6. Αδειάστε το νερό που υπάρχει στο σώµα του φίλτρου µαζεύοντάς το σε ένα πανί.

ΣΗMΕΙΩΣΗ:

Απαλλαγείτε από το πανί µε τον ενδεδειγµένο τρόπο.

7. Βιδώστε καλά το σώµα του φίλτρου στο περίβληµα του φίλτρου.

ΣΗMΕΙΩΣΗ:

Προσοχή µην διπλώσει το καλώδιο του διακόπτη ανίχνευσης νερού όταν βιδώνετε το σώµα του φίλτρου στο περίβληµα του φίλτρου.

1. Βύσµα διακόπτη ανίχνευσης νερού

5. Αφαιρέστε το στοιχείο του φίλτρου από το περίβληµα του φίλτρου.

8. Συνδέστε το βύσµα του διακόπτη ανίχνευσης νερού ώστε να ασφαλίσει µε κλικ.

Page 83

1. Βύσµα διακόπτη ανίχνευσης νερού

9. Ασφαλίστε το καλώδιο του διακόπτη ανίχνευσης νερού µε τον συγκρατητή.

Αντιµετώπιση προβληµάτων

RMU29970

∆ιαδικασία

1. Πλύνετε καλά µε γλυκό νερό για να καθαρίσετε τις λάσπες, το αλάτι, τα φύκια και ούτω καθ’ εξής.

2. Βγάλτε τα µπουζί και γυρίστε τις τρύπες των µπουζί προς τα κάτω ώστε να φύγουν τυχόν νερό, λάσπες ή άλλα επιβλαβή υλικά.

3. Αδειάστε το καύσιµο από τον διαχωριστή

ατµών, το φίλτρο καυσίµου και τον αγωγό του καυσίµου.

4. Ψεκάστε µε “Λάδι Λεπτής ∆ιασποράς” ή λάδι κινητήρα µέσα από την πολλαπλή εισαγωγής και τις τρύπες των µπουζί ενώ γυρίζετε το βολάν χειροκίνητα.

5. Πηγαίνετε την εξωλέµβια στον αντιπρόσωπο το συντοµότερο δυνατόν.

RCM00400

ΠΡΟΣΟΧΗ:

Μην επιχειρήσετε να χρησιµοποιήσετε την εξωλέµβια µηχανή αν δεν ελεγχθεί πλήρως.

1. Συγκρατητής

10. Τοποθετήστε το καπάκι.

11. Βάλτε µπροστά τον κινητήρα και

βεβαιωθείτε ότι η προειδοποιητική ένδειξη της υδατοπαγίδας δεν ανάβει.

ΣΗMΕΙΩΣΗ:

Πηγαίνετε την εξωλέµβια για έλεγχο στον αντιπρόσωπο της Yamaha µόλις επιστρέψετε στο λιµάνι.

RMU29760

Φροντίδα βυθισµένης µηχανής

Αν η εξωλέµβια βυθιστεί, πηγαίνετέ την αµέσως στον αντιπρόσωπο της Yamaha. Aλλιώς, µπορεί να αρχίσει να σκουριάζει σχεδόν αµέσως. Αν δεν µπορείτε να την πάτε αµέσως στον αντιπρόσωπο της Yamaha, ακολουθήστε την παρακάτω διαδικασία ώστε να ελαχιστοποιήσετε τη ζηµιά του κινητήρα.

Page 84

YAMAHA MOTOR CO., LTD.

Τυπώθηκε στην Ιαπωνία Μάιος 2006–0.1 × 1 CR

Τυπωµένο σε ανακυκλωµένο χαρτί

Yamaha F200C, FL200C, F225B, FL225B User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Σηµαντικές πληροφορίες για το βιβλίο

Περιεχόµενα

Γενικές πληροφορίες

Βασικά µέρη

Λειτουργία

Συντήρηση

Αντιµετώπιση προβληµάτων
