MANUAL DEL PROPIETARIO
Lea atentamente este manual del propietario antes
de poner en funcionamiento su motor fueraborda.
F100B
67F-28199-7E-S0
SMU25052
Lea atentamente este manual del propietario antes de poner en
funcionamiento su motor fueraborda. Cuando navegue, lleve este manual a
bordo en una bolsa impermeable. Este manual deberá entregarse junto con
el motor fueraborda en caso de que sea vendido.
Información importante del manual
ADVERTENCIA
PRECAUCIÓN
NOTA:
NOTA:
SMU25107
Al propietario
Gracias por elegir un motor fueraborda
Yamaha. Este Manual del propietario contiene la información necesaria para su correcto
funcionamiento, mantenimiento y cuidado.
La total comprensión de estas simples instrucciones le ayudará a disfrutar al máximo
de su nuevo Yamaha. Si tiene alguna duda
sobre el funcionamiento o mantenimiento de
su motor fueraborda, consulte a su concesionario Yamaha.
En este Manual del propietario, se distingue
la información importante de la siguiente forma.
: Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de posibles riesgos de lesiones personales. Obedezca
todos los mensajes de seguridad que sigan
a este símbolo para evitar posibles lesiones
o la muerte.
SWM00781
Una ADVERTENCIA indica una situación
peligrosa que, si no se evita, puede ocasionar la muerte o lesiones graves.
SCM00701
Una PRECAUCIÓN indica las precauciones especiales que deben tomarse para
evitar el daño del motor fueraborda o de
otras propiedades.
Una NOTA proporciona información esencial para facilitar o aclarar los procedimientos.
dad de sus productos. Así pues, aunque
este manual contiene la información más actualizada sobre los productos disponibles en
el momento de la impresión, podrían apreciarse pequeñas discrepancias entre su
equipo y el manual. Si tiene alguna duda en
relación con este manual, consulte a su concesionario Yamaha.
Para garantizar la máxima vida útil del producto, Yamaha recomienda utilizarlo y realizar las tareas de mantenimiento y las
inspecciones periódicas especificadas siguiendo correctamente las instrucciones del
manual del propietario. Cualquier daño derivado del incumplimiento de estas instrucciones no estará cubierto por la garantía.
Algunos países cuentan con leyes o normativas que imponen limitaciones a los usuarios para sacar el producto del país en el que
se adquirió, pudiendo resultar imposible registrar el producto en el país de destino. Asimismo, es posible que la garantía no se
aplique en determinados lugares. Cuando
tenga previsto llevar el producto a otro país,
consulte al concesionario en el que lo adquirió para obtener más información.
Si el producto adquirido es de segunda mano, consulte a su concesionario más cercano sobre el nuevo registro de cliente y sobre
su posibilidad de recibir los servicios especificados.
El F100BET y los accesorios estándar se utilizan como base para las explicaciones e
ilustraciones de este manual. Por consiguiente, es posible que algunos elementos
no sean aplicables a todos los modelos.
Yamaha está continuamente esforzándose
por introducir avances en el diseño y la cali-
Información importante del manual
SMU25121
MANUAL DEL PROPIETARIO
©2010 Yamaha Motor Co., Ltd.
Reservados todos los derechos.
Se prohíbe expresamente toda reimpresión o
utilización no autorizada de este
documento sin el permiso escrito de
Yamaha Motor Co., Ltd.
F100B
a
edición, Mayo 2010
1
Impreso en Japón
Tabla de contenido
Información de seguridad ................1
Seguridad del motor fueraborda ......1
Hélice ................................................ 1
Piezas giratorias ............................... 1
Piezas calientes ................................ 1
Descarga eléctrica ............................1
Compensación e inclinación
eléctricas......................................... 1
Cable de hombre al agua (piola)....... 1
Gasolina............................................ 2
Derrames de gasolina....................... 2
Monóxido de carbono ....................... 2
Modificaciones ..................................2
Seguridad de navegación ................2
Alcohol y drogas ............................... 2
Chalecos salvavidas .........................2
Personas en el agua ......................... 2
Pasajeros .......................................... 3
Sobrecarga ....................................... 3
Evite las colisiones............................ 3
Condiciones meteorológicas............. 3
Formación de los pasajeros.............. 4
Documentación sobre seguridad de
navegación ..................................... 4
Legislación y normativas................... 4
Información general.......................... 5
Registro de números de
identificación ..................................5
Número de serie del motor
fueraborda ...................................... 5
Número de llave................................ 5
Declaración de Conformidad de la
CE .................................................. 5
Marcado CE ..................................... 5
Lea los manuales y las etiquetas .....7
Etiquetas de advertencia ................. 7
Especificaciones y requisitos........ 10
Especificaciones ............................10
Requisitos de instalación ...............11
Potencia del barco ..........................11
Montaje del motor ...........................11
Requisitos del control remoto......... 11
Requisitos de la batería .................12
Especificaciones de la batería ........12
Montaje de la batería ......................12
Varias baterías................................ 12
Selección de la hélice .................... 12
Protección contra arranque con
marcha puesta ............................. 13
Exigencias al aceite de motor........ 13
Requisitos del combustible ............ 14
Gasolina.......................................... 14
Aguas acídicas o fangosas............ 14
Pintura antiadherente..................... 14
Requisitos de desecho del motor... 14
Equipamiento de emergencia ........ 14
Componentes.................................. 16
Diagrama de componentes............ 16
Tanque de combustible................... 16
Conector de gasolina ...................... 17
Medidor de gasolina........................ 17
Tapón del tanque de combustible... 17
Suspiro del tanque .......................... 17
Caja de control remoto.................... 17
Palanca del control remoto .............17
Gatillo de bloqueo en punto
muerto........................................... 18
Acelerador en punto muerto............ 18
Regulador de fricción del
acelerador..................................... 18
Cable de hombre al agua (piola) y
seguro........................................... 19
Interruptor principal ......................... 19

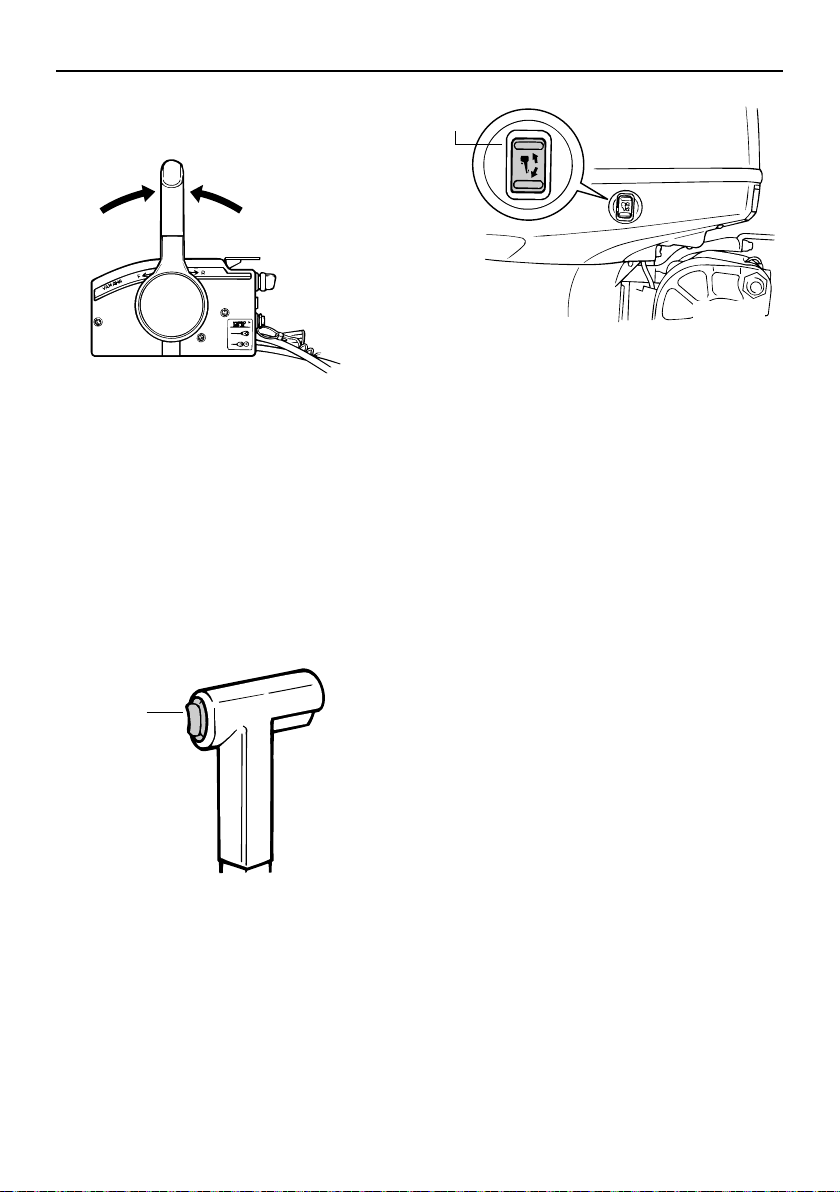

Interruptor de elevación y trimado
del motor en el control remoto ...... 20
Interruptor de elevación y trimado
del motor en la bandeja motor ...... 20
Aleta de compensación con
ánodo............................................ 20

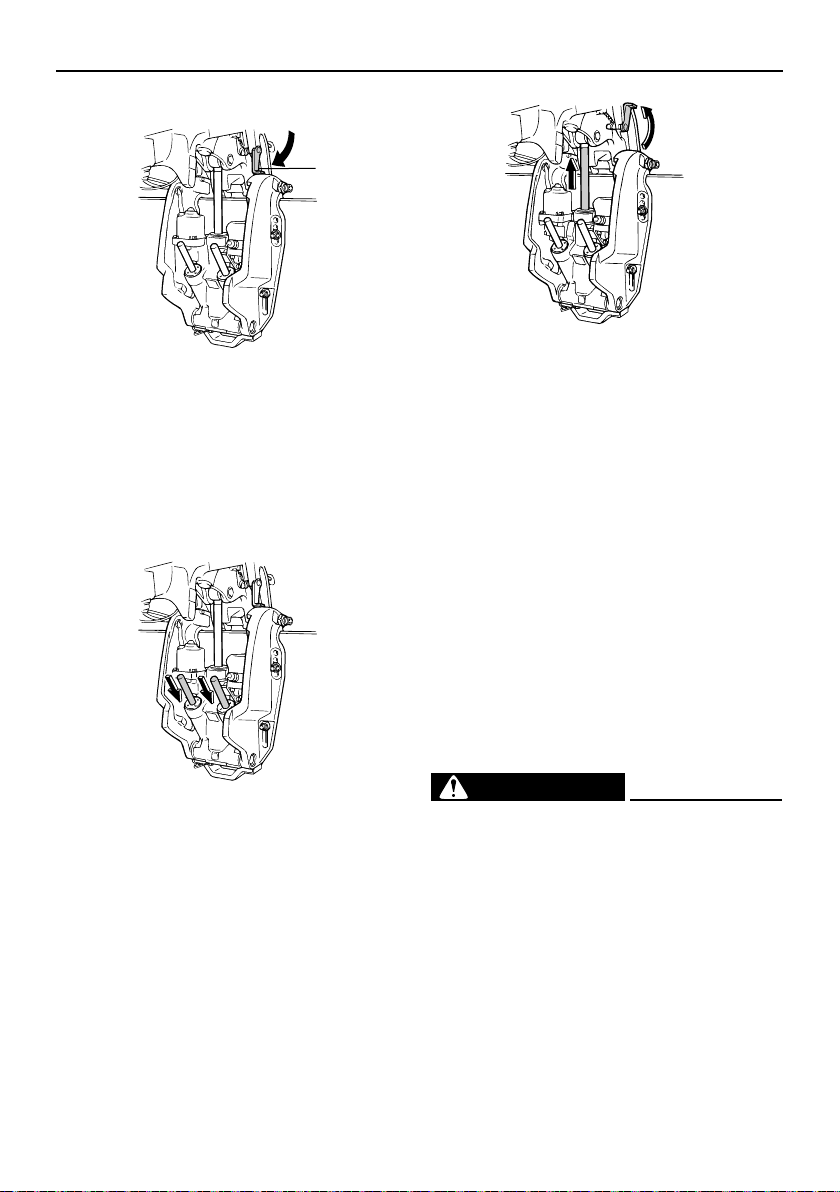

Soporte del motor elevado para
modelo de elevación y trimado
del motor....................................... 21

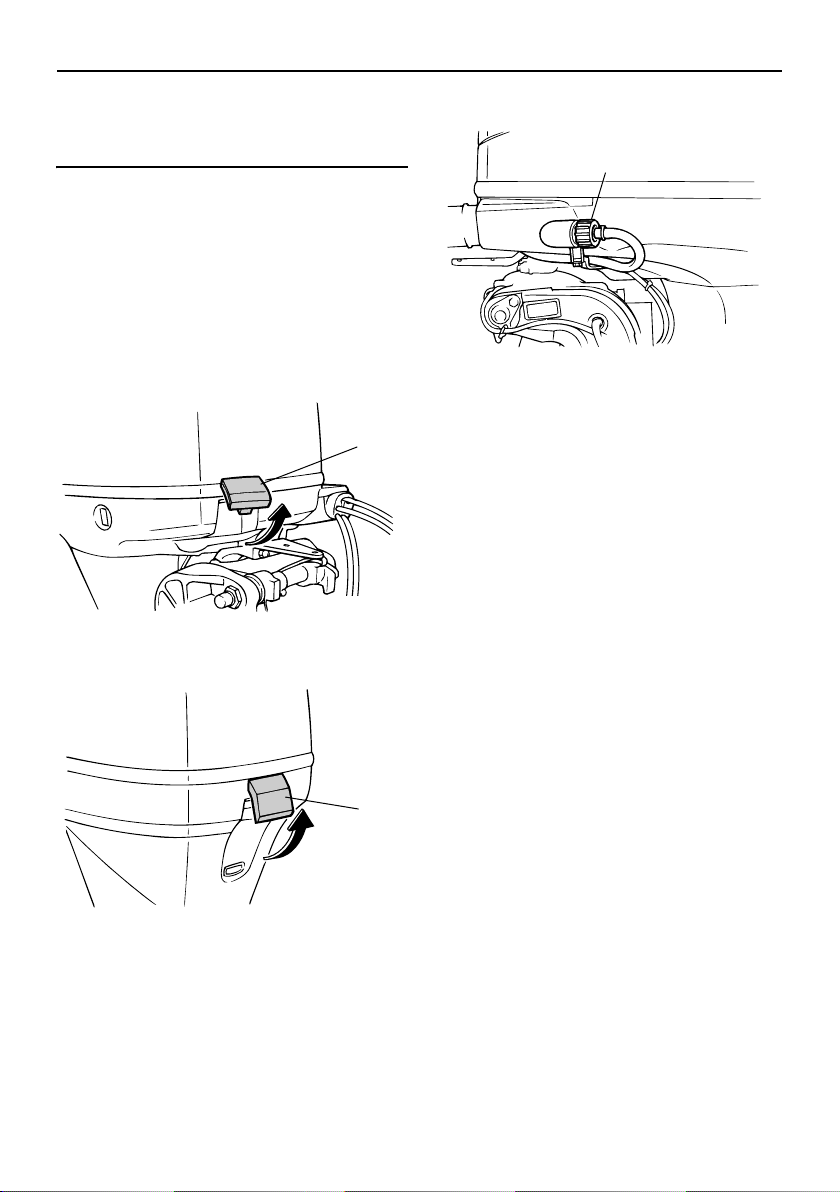

Cierre de la capota (tipo tracción
hacia arriba).................................. 22
Dispositivo de descarga de agua.... 22
Instrumentos e indicadores........... 23

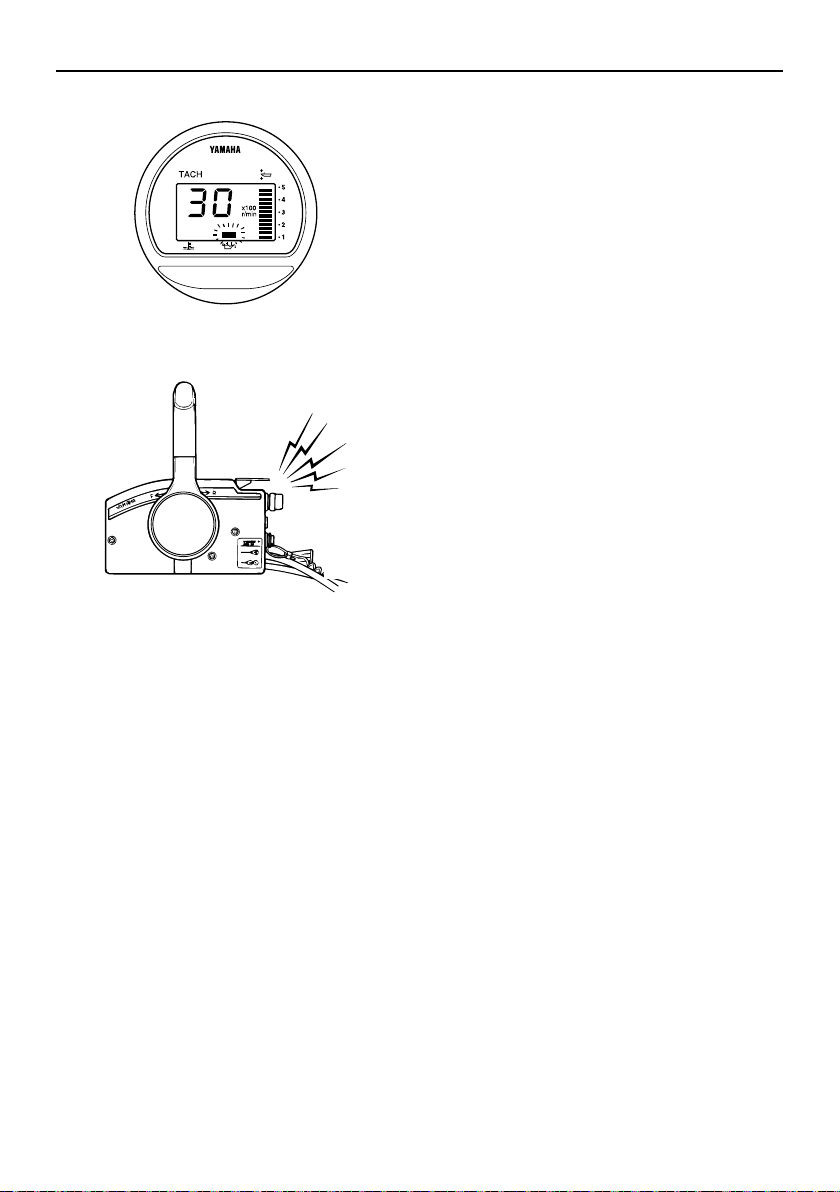

Tacómetro digital ........................... 23
Tacómetro....................................... 23
Indicador de trimado .......................23
Contador de horas ..........................23
Tabla de contenido
Indicador de aviso de presión de
aceite baja .................................... 24
Indicador de alarma de
sobretemperatura ......................... 24
Velocímetro digital.......................... 24
Velocímetro..................................... 25
Medidor de gasolina........................ 25
Medidor de singladura/reloj/
voltímetro ...................................... 25
Indicador de aviso del nivel de
combustible................................... 26
Indicador de aviso de baja tensión
de la batería.................................. 27
Sistema de control del motor......... 28
Sistema de aviso............................28
Aviso de sobrecalentamiento.......... 28
Aviso de presión de aceite baja ...... 28
Instalación........................................30
Instalación ......................................30
Montaje del motor fueraborda......... 30
Funcionamiento...............................32
Uso por primera vez....................... 32
Añadir aceite de motor.................... 32
Rodaje del motor............................. 32
Conocer su embarcación ................ 32
Comprobaciones antes de
arrancar el motor..........................33
Nivel de combustible....................... 33
Retirar la capota.............................. 33
Sistema de combustible.................. 33
Controles......................................... 34
Cable de hombre al agua (piola)..... 34
Aceite de motor............................... 34
Motor............................................... 35
Dispositivo de descarga de agua.... 35
Instale la capota.............................. 35
Comprobación del sistema de
elevación y trimado del motor....... 36
Batería ............................................ 37
Llenado de combustible .................37
Funcionamiento del motor.............. 38
Envío de combustible (depósito
portátil).......................................... 39

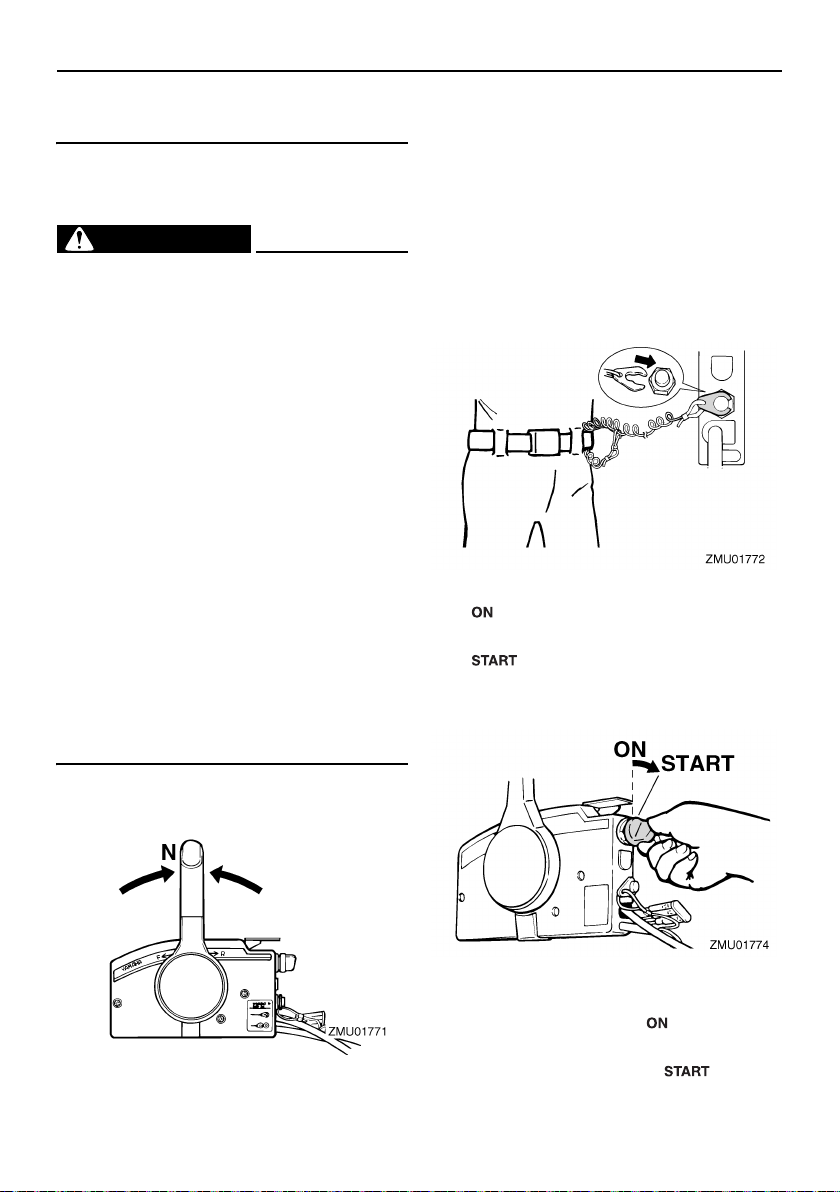

Arranque del motor .........................39
Comprobaciones después de
arrancar el motor ......................... 41
Agua de refrigeración...................... 41
Calentamiento del motor................ 41
Modelos de arranque manual y
arranque eléctrico ......................... 41
Comprobaciones después del
calentamiento del motor .............. 42
Cambio............................................ 42
Interruptores de parada................... 42
Cambio de marcha......................... 42
Parada del barco............................ 43
Parada del motor ........................... 43
Procedimiento ................................. 43
Trimado del motor fueraborda ....... 44
Ajuste del ángulo de trimado
(elevación y trimado del motor)..... 44
Ajuste del trimado del barco............ 45
Inclinación del motor hacia arriba
y hacia abajo................................ 46
Procedimiento de elevación
(modelos de elevación y trimado
del motor)...................................... 46
Procedimiento de bajada (modelos
de elevación y trimado del
motor)............................................ 48
Aguas poco profundas................... 48
Modelos con elevación y trimado
del motor....................................... 48
Navegación en otras
condiciones.................................. 49
Mantenimiento................................. 50
Transporte y almacenamiento del
motor fueraborda ......................... 50
Almacenamiento del motor
fueraborda..................................... 50
Procedimiento ................................. 51
Lubricación...................................... 52
Motor de lavado ..............................52
Limpieza del motor fueraborda .......53
Comprobación de la superficie
pintada del motor fueraborda........ 53
Mantenimiento periódico................ 54
Piezas de respeto ...........................54
Condiciones de funcionamiento
graves ........................................... 54
Tabla de mantenimiento 1 .............. 55
Tabla de mantenimiento 2 .............. 57
Engrase........................................... 58
Limpieza y ajuste de la bujía........... 58
Comprobación del filtro de
gasolina ........................................ 59
Inspección de la velocidad de
ralentí............................................ 59
Cambio del aceite de motor ............ 60
Comprobación de los cables y
conectores .................................... 62
Comprobación de la hélice ............. 62
Desmontaje de la hélice.................. 63
Instalación de la hélice.................... 63
Cambio del aceite para
engranajes .................................... 64
Limpieza del tanque de
combustible................................... 65
Inspección y sustitución de
ánodo(s)........................................ 66
Comprobación de la batería (para
modelos de arranque eléctrico) ....66
Conexión de la batería.................... 67
Desconexión de la batería ..............67
Corrección de averías..................... 68
Localización de averías.................. 68
Acción temporal en caso de
emergencia ..................................72
Daños por impacto.......................... 72

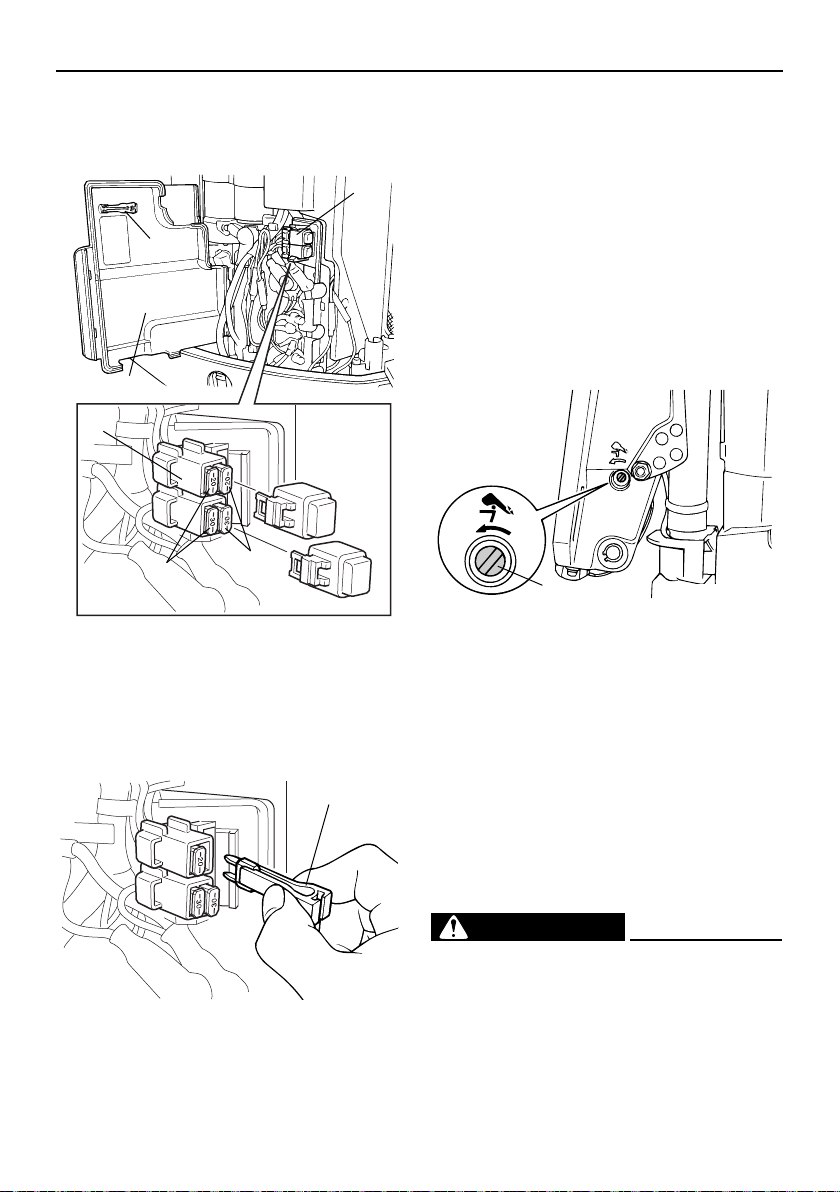

Sustitución del fusible .....................72
No funciona el sistema de
elevación y trimado del motor....... 73
El arranque no funciona.................. 73
Motor para arranque de
emergencia ................................... 74
El motor no funciona ...................... 75
Avería del sistema de encendido.... 75
Tratamiento del motor
sumergido ....................................76
Tabla de contenido
Información de seguridad
SMU33622
Seguridad del motor
fueraborda
Siga estas precauciones en todo momento.
SMU36501
Hélice
Existe peligro de lesiones o incluso de muerte si las personas entran en contacto con la
hélice. La hélice puede seguir girando incluso con el motor en punto muerto, y los afilados bordes de la hélice pueden cortar
incluso estando detenida.
● Pare el motor si hay alguna persona en el
agua cerca del barco.
● Mantenga a las personas alejadas de la
hélice, incluso con el motor apagado.
SMU33630
Piezas giratorias
Las manos, los pies, el cabello, las joyas, la
ropa, las correas del chaleco salvavidas, etc.
podrían enredarse con las piezas giratorias
internas del motor, lo que provocaría lesiones graves o incluso la muerte.
Mantenga la capota superior en su sitio
siempre que sea posible. No retire ni sustituya la capota con el motor en marcha.
Utilice únicamente el motor con la capota retirada, de acuerdo con las instrucciones específicas del manual. Mantenga las manos,
los pies, el cabello, las joyas, la ropa, las correas del chaleco salvavidas, etc. alejados
de cualquier pieza móvil que se encuentre al
descubierto.
SMU33640
Piezas calientes
Durante y después del funcionamiento, las
piezas del motor se encuentran lo suficientemente calientes como para causar quemaduras. Evite tocar cualquiera de las piezas
situadas debajo de la capota superior hasta
que el motor se haya enfriado.
SMU33650
Descarga eléctrica
No toque ninguna pieza eléctrica cuando
arranque el motor o cuando éste se encuentre en funcionamiento. Podría sufrir una descarga eléctrica o electrocutarse.
SMU33660
Compensación e inclinación
eléctricas
Las extremidades pueden resultar aplastadas entre el motor y el soporte de fijación
cuando el motor es compensado o inclinado.
Mantenga las extremidades apartadas de
esta zona en todo momento. Asegúrese de
que no haya nadie en esta zona antes de activar el mecanismo de de potencia de compensación e inclinación.
Los interruptores de potencia de compensación e inclinación funcionan incluso cuando
el interruptor principal está desactivado.
Mantenga a las personas alejadas de los interruptores siempre que trabaje alrededor
del motor.
Nunca acceda debajo de la unidad inferior
mientras está inclinada, tampoco cuando la
palanca del soporte de inclinación esté bloqueada. Si el motor fueraborda cae accidentalmente podrían producirse lesiones
graves.
SMU33671
Cable de hombre al agua (piola)
Fije el cable de hombre al agua de tal forma
que el motor se detenga si el operador cae
por la borda o suelta el timón. Esto evitará
que el barco salga impulsado por sí solo dejando abandonadas a las personas, o atropelle a personas u objetos.
Engánchese siempre el cable de hombre al
agua a un lugar seguro de la ropa, al brazo o
a la pierna mientras el motor esté en funcionamiento. No lo retire para soltar el timón si
el barco está en movimiento. No se engan-
1
Información de seguridad
che el cable a ropa que pudiera romperse o
desprenderse, ni lo pase por un lugar donde
pudiera enredarse, impidiendo así su funcionamiento.
No pase el cable por un lugar del que se pudiera desenganchar accidentalmente. Si el
cable se desengancha durante el funcionamiento, el motor se parará y perderá prácticamente el control de la dirección. El barco
podría desacelerar rápidamente y provocar
que las personas y los objetos cayeran al
agua.
SMU33810
Gasolina
La gasolina y sus vapores son muy inflamables y explosivos. Reposte siempre de
acuerdo con el procedimiento de la página
38 para reducir el riesgo de incendio y explosión.
SMU33820
Derrames de gasolina
Procure no derramar gasolina. Si se derrama gasolina, límpiela inmediatamente con
trapos secos. Deshágase de los trapos del
modo adecuado.
Si se derrama gasolina sobre la piel, lávese
inmediatamente con agua y jabón. Cámbiese de ropa si se derrama gasolina sobre ella.
Si ingiere gasolina, inhala mucho vapor de
gasolina, o ésta le alcanzase a los ojos, reciba inmediatamente atención médica. No extraiga nunca el combustible absorbiendo con
la boca.
SMU33900
Monóxido de carbono
Este producto emite gases de escape que
contienen monóxido de carbono, un gas incoloro e inodoro que puede causar lesión cerebral e incluso la muerte si se inhala. Los
síntomas incluyen náuseas, mareos y somnolencia. Mantenga bien ventiladas las zonas de la caseta y de la cabina. Evite
bloquear las salidas de escape.
SMU33780
Modificaciones
No intente modificar este motor fueraborda.
Las modificaciones del motor fueraborda
pueden reducir su seguridad y fiabilidad y
hacer que su funcionamiento resulte inseguro o ilegal.
SMU33740
Seguridad de navegación
En esta sección, se incluyen algunas de las
importantes precauciones de seguridad que
deberá tomar cuando navegue.
SMU33710
Alcohol y drogas
No navegue nunca después de haber tomado bebidas alcohólicas o medicamentos. La
intoxicación constituye uno de los factores
más habituales que ocasionan los accidentes de navegación.
SMU33720
Chalecos salvavidas
Lleve a bordo un chaleco salvavidas autorizado para cada uno de los ocupantes.
Yamaha recomienda llevar puesto un chaleco salvavidas siempre que navegue. Como
mínimo, los niños y las personas que no sepan nadar deberán llevar siempre chalecos
salvavidas, y todos deberán utilizarlos cuando se den condiciones potencialmente peligrosas durante la navegación.
SMU33731
Personas en el agua
Observe atentamente si hay personas en el
agua, como bañistas, esquiadores acuáticos
o buceadores, siempre que el motor esté en
funcionamiento. Si hay alguna persona en
las proximidades del barco, cambie a punto
muerto y pare el motor.
Manténgase alejado de las zonas destinadas a los bañistas. Los bañistas pueden ser
difíciles de divisar.
2
Información de seguridad
ZMU06025
La hélice puede seguir funcionando incluso
con el motor en punto muerto. Pare el motor
si hay alguna persona en el agua cerca del
barco.
SMU33751
Pasajeros
Consulte las instrucciones del fabricante de
su barco para obtener detalles sobre el lugar
adecuado donde deben situarse los pasajeros en el barco y asegúrese de que éstos se
encuentran colocados correctamente antes
de acelerar y cuando navegue por encima
de la velocidad de ralentí. Si los pasajeros se
quedan de pie o se sientan en lugares indebidos podrían caerse al agua o dentro del
barco a causa de las olas, las estelas o los
cambios repentinos de velocidad o dirección. Incluso cuando los pasajeros estén colocados correctamente, adviértalos si debe
realizar alguna maniobra inusual. Evite
siempre saltar por encima de las olas o estelas.
SMU33760
Sobrecarga
No sobrecargue el barco. Consulte la placa
de capacidad del barco o al fabricante del
mismo para conocer el peso y el número de
pasajeros máximo permitido. Asegúrese de
que el peso queda distribuido correctamente
de acuerdo con las instrucciones del fabricante. Una sobrecarga o una distribución incorrecta del peso pueden afectar al manejo
del barco y ocasionar que éste sufra un accidente, se vuelque o se inunde.
SMU33772
Evite las colisiones
Observe constantemente si existen personas, objetos y otros barcos en su camino.
Manténgase alerta ante las condiciones que
limiten su visibilidad o bloqueen su visión de
otros.
Navegue a la defensiva a velocidades adecuadas y mantenga una distancia de seguridad con respecto a personas, objetos y otros
barcos.
● No siga a otros barcos o esquiadores
acuáticos situándose directamente detrás
de ellos.
● Evite realizar giros bruscos u otras manio-
bras que impidan a otros esquivarle con
facilidad o averiguar la dirección que toma.
● Evite las zonas con objetos sumergidos o
aguas poco profundas.
● Navegue dentro de sus límites y evite rea-
lizar maniobras bruscas para reducir así el
riesgo de pérdida de control, eyección y
colisión.
● Actúe antes de tiempo para evitar colisio-
nes. Recuerde, los barcos no tienen frenos y si detiene el motor o reduce la
aceleración, podría verse afectada su capacidad para gobernar el barco. Si no está
seguro de poder parar a tiempo antes de
golpear un obstáculo, acelere y gire en
otra dirección.
SMU33790
Condiciones meteorológicas
Manténgase informado sobre el estado del
tiempo. Consulte las previsiones meteorológicas antes de salir. Evite navegar con un
tiempo peligroso.
3
SMU33880
Formación de los pasajeros
Asegúrese de que al menos uno de cada
dos pasajeros sabe cómo manejar el barco
en caso de emergencia.
SMU33890
Documentación sobre seguridad de
navegación
Manténgase informado sobre la seguridad
de navegación. Puede obtener documentación e información adicionales de muchas
organizaciones de navegación.
SMU33600
Legislación y normativas
Conozca las leyes y disposiciones marinas
aplicables en el lugar en el que esté navegando y cúmplalas. En los diversos lugares
geográficos prevalecen diferentes reglas,
pero todas ellas coinciden básicamente con
las Reglas de Rumbo Internacionales.
Información de seguridad
4
Información general
SMU25171
Registro de números de
identificación
SMU25183
Número de serie del motor
fueraborda
El número de serie del motor fueraborda
está estampado en la etiqueta fija al costado
de babor del soporte de fijación.
Registre el número de serie de su motor fueraborda en los espacios al efecto para facilitarle el pedido de respetos a su
concesionario Yamaha o para referencia en
caso de robo de su motor fueraborda.
1. Situación del número de serie del motor fueraborda
SMU25191
Número de llave
Si el motor tiene un interruptor principal de
llave, el número de identificación de esa lla-
ve está estampado en ella como se ilustra en
la figura. Registre este número en el espacio
al efecto para referencia en caso de que necesite una nueva llave.
1. Número de llave
SMU37290
Declaración de Conformidad
de la CE
Este motor fueraborda cumple determinadas
partes de la Directiva del Parlamento Europeo relativa a maquinaria.
Cada motor fueraborda conforme con la normativa va acompañado de la Declaración de
Conformidad de la CE. La Declaración de
Conformidad de la CE contiene la siguiente
información;
● Nombre del fabricante del motor
● Nombre del modelo
● Código de modelo del producto (código de
modelo aprobado)
● Código de las directivas conformes
SMU25203
Marcado CE
Los motores fueraborda con el marcado
“CE” cumplen las directivas 98/37/CE,
94/25/CE - 2003/44/CE y 2004/108/CE.
5
1. Ubicación del marcado CE
1
ZMU04215
ZMU06040
Información general
6
Información general
SMU33522
Lea los manuales y las etiquetas
Antes de manejar o trabajar en este motor fueraborda:
● Lea este manual.
● Lea todos los manuales suministrados con la embarcación.
● Lea todas las etiquetas en el motor fueraborda y en la embarcación.
Si necesita más información, contacte con su concesionario Yamaha.
SMU33832
Etiquetas de advertencia
Si estas etiquetas están dañadas o falta, contacte con su concesionario Yamaha para obtener nuevas etiquetas.
F100B
7
Información general
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ZMU05746
1
2
3
SMU33912
Contenido de las etiquetas
Las etiquetas de advertencia anteriores tienen los siguientes significados.
1
SWM01691
El arranque de emergencia no dispone de
protección contra arranque con marcha
engranada. Compruebe que el control de
cambios está en punto muerto antes de
arrancar el motor.
2
SWM01681
● Mantenga las manos, el pelo y la ropa
alejados de los componentes giratorios
mientras el motor esté en marcha.
● No toque ni retire los componentes
eléctricos cuando arranque el motor o
mientras esté funcionando.
3
SWM01671
● Lea los manuales del propietario y las
etiquetas.
● Utilice un dispositivo flotante personal
aprobado.
● Fije el cable de parada del motor (aco-
llador) a su dispositivo flotante, brazo o
pierna de modo que el motor se pare si
abandona accidentalmente el timón,
para evitar así que la embarcación quede fuera de control.
8
Información general
ZMU05696
ZMU05664
ZMU05665
ZMU05666
ZMU05667
ZMU05668
SMU33843
Símbolos
Estos símbolos tienen los siguientes significados.
Precaución/Advertencia
Leer el manual del propietario
Peligro eléctrico
Dirección de funcionamiento de la palanca
de control remoto/palanca de cambio de
marcha, doble dirección
Peligro causado por una rotación continua
9
Arranque del motor/accionamiento del motor
Especificaciones y requisitos
NOTA:
NOTA:
SMU34520
Especificaciones
En los datos de especificaciones mostrados
a continuación, “(AL)” representa el valor numérico de la hélice de aluminio instalada.
Igualmente, “(SUS)” representa el valor de la
hélice de acero inoxidable instalada y “(PL)”
representa la hélice de plástico instalada.
“*” significa que debe seleccionar el aceite
de motor consultando la tabla que aparece
en el párrafo sobre el aceite de motor. Para
obtener más información, vea la página 13.
SMU2821J
Dimensión:
Longitud total:
825 mm (32.5 in)
Anchura total:
486 mm (19.1 in)
Altura total X:
1722 mm (67.8 in)
Altura del peto de popa X:
643 mm (25.3 in)
Peso (SUS) X:
193.0 kg (425 lb)
Rendimiento:
Margen de trabajo a plena aceleración:
5000–6000 r/min
Potencia máxima:
73.6 kW a 5500 r/min
(100 HP a 5500 r/min)
Velocidad de ralentí (en punto muerto):
850 50 r/min
Motor:
Tipo:
4 tiempos L
Cilindrada:
1596.0 cm
Diámetro carrera:
3
79.0 81.4 mm (3.11 3.20 in)
Sistema de encendido:
CDI
Bujía con resistor (NGK):
LFR5A-11
Huelgo de la bujía:
1.0–1.1 mm (0.039–0.043 in)
Sistema de control:
Control remoto
Sistema de arranque:
Eléctrico
Sistema de carburación para el arranque:
Arranque en frio-caliente
Holgura de la válvula (motor frío) ADM:
0.17–0.24 mm (0.0067–0.0094 in)
Holgura de la válvula (motor frío) ESC:
0.31–0.38 mm (0.0122–0.0150 in)
Corriente mínima para el arranque en frío
(CCA/EN):
430.0 A
Capacidad nominal mínima (20HR/IEC):
70.0 Ah
Rendimiento máximo del generador:
20 A
Unidad de transmisión:
Posiciones de marcha:
Marcha adelante-punto muerto-marcha atrás
Relación de engranajes:
2.15(28/13)
Sistema de elevación y trimado:
Asiento e inclinación asistidos
Marca de la hélice:
K
Combustible y aceite:
Combustible recomendado:
Gasolina normal sin plomo
Octanaje mínimo (R.O.N.):
90
Capacidad del depósito de combustible:
24 L (6.34 US gal, 5.28 Imp.gal)
10
Especificaciones y requisitos
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Aceite de motor recomendado:
Aceite de motor de fuera de borda de
4-tiempos
Grupo recomendado de aceite de motor
1*:
SAE 10W-30/10W-40/5W-30
API SE/SF/SG/SH/SJ/SL
Grupo recomendado de aceite de motor
2*:
SAE 15W-40/20W-40/20W-50
API SH/SJ/SL
Cantidad total de aceite de motor
(capacidad del cárter de aceite):
4.3 L (4.55 US qt, 3.78 Imp.qt)
Lubricación:
Colector de aceite de lubricante en el
cárter
Aceite para engranajes recomendado:
Aceite de engranaje hipoidales
SAE #90
Cantidad de aceite para engranajes:
0.760 L (0.803 US qt, 0.669 Imp.qt)
Par de apriete:
Bujía:
25.0 Nm (2.55 kgf-m, 18.4 ft-lb)
Tuerca de la hélice:
55.0 Nm (5.61 kgf-m, 40.6 ft-lb)
Tornillo de drenaje del aceite de motor:
28.0 Nm (2.86 kgf-m, 20.7 ft-lb)
Filtro del aceite de motor:
18.0 Nm (1.84 kgf-m, 13.3 ft-lb)
Nivel de ruido y vibraciones:
Nivel de presión del sonido para el operador (ICOMIA 39/94 y 40/94):
73.2 dB(A)
SMU33554
Requisitos de instalación
SMU33564
Potencia del barco
SWM01560
El exceso de potencia puede causar la
pérdida grave de estabilidad de la embarcación.
Antes de instalar el motor o los motores fueraborda, asegúrese de que su potencia total
no supera la potencia máxima del barco.
Examine la placa de capacidad del barco o
póngase en contacto con el fabricante.
SMU33571
Montaje del motor
SWM01570
● El montaje incorrecto del motor fuera-
borda podría dar lugar a condiciones
peligrosas, como un manejo inadecuado, pérdida de control o peligro de incendio.
● Puesto que el motor es muy pesado, se
necesitan equipos y formación especiales para montarlo de modo seguro.
El montaje del motor deberá llevarlo a cabo
su concesionario o cualquier otra persona
experimentada en la instalación de barcos,
mediante el uso de equipos adecuados y las
instrucciones de montaje completas. Para
obtener más información, vea la página 30.
SMU33581
Requisitos del control remoto
SWM01580
11
● Si se arranca el motor con una marcha
engranada, el barco podría ponerse en
marcha repentina e inesperadamente,
pudiendo causar una colisión o provocar el lanzamiento por la borda de los
Especificaciones y requisitos
pasajeros.
● Si el motor se arrancase con una mar-
cha engranada, esto significa que el
dispositivo de protección contra arranque con marcha puesta no está funcionando correctamente y debería dejar de
utilizar el motor fueraborda. Póngase
en contacto con su concesionario
Yamaha.
La unidad de control remoto deberá estar
equipada de un dispositivo de protección
contra arranque con marcha puesta. Este
dispositivo impide que el motor se ponga en
marcha excepto cuando está en punto muerto.
SMU25694
Requisitos de la batería
SMU25721
Especificaciones de la batería
Corriente mínima para el arranque en
frío (CCA/EN):
430.0 A
Capacidad nominal mínima (20HR/IEC):
70.0 Ah
El motor no puede arrancar si la tensión de
la batería es excesivamente baja.
SMU36290
Montaje de la batería
Monte el soporte de la batería de forma segura en un lugar seco, bien ventilado y aislado de las vibraciones del barco.
¡ADVERTENCIA! No coloque artículos inflamables ni objetos metálicos o pesados
en el mismo compartimento que la batería. Podrían producirse incendios, explosiones o chispas.
SMU36300
Varias baterías
Para conectar varias baterías, por ejemplo,
para configuraciones de varios motores o
[SWM01820]
para una batería de accesorios, consulte a
su concesionario de Yamaha sobre la selección y el cableado correcto de la batería.
SMU34194
Selección de la hélice
Junto a la elección del motor fueraborda, la
elección de la hélice adecuada constituye
una de las decisiones de compra más importantes que un navegante debe tomar. El tipo,
el tamaño y el diseño de la hélice influyen directamente en la aceleración, la velocidad
máxima, el consumo de combustible e incluso la vida útil del motor. Yamaha diseña y fabrica hélices para todos sus motores
fueraborda y cualquier tipo de aplicación.
Su motor fueraborda está equipado con una
hélice Yamaha elegida para funcionar correctamente en una amplia gama de aplicaciones, pero puede haber circunstancias en
las que resulte más apropiado utilizar una
hélice diferente.
Su concesionario Yamaha puede ayudarle a
elegir la hélice adecuada para sus necesidades de navegación. Seleccione una hélice
que permita al motor alcanzar la mitad central o superior del margen de funcionamiento
a plena aceleración con la máxima carga.
Normalmente, elija una hélice de paso mayor para una carga de funcionamiento inferior y una hélice de paso inferior para una
carga mayor. Si transporta cargas que varían constantemente, elija la hélice que permita al motor funcionar en el margen
adecuado para la carga máxima, pero recuerde que deberá reducir la aceleración
para mantenerse en el margen de velocidad
del motor recomendado cuando lleve cargas
más ligeras.
Para comprobar la hélice, consulte la página
62.
12
Especificaciones y requisitos
ZMU04605
-
x
123
ZMU04606
-
x
123
ZMU04607
-
x
123
SMU25770
Protección contra arranque
Los motores fueraborda Yamaha o las unidades de control remoto aprobadas por
Yamaha tienen dispositivo(s) de protección
contra arranque con marcha puesta. Esta
función permite arrancar el motor únicamente cuando está en punto muerto. Seleccione
siempre punto muerto antes de arrancar el
1. Diámetro de la hélice en pulgadas
2. Paso de la hélice en pulgadas
3. Tipo de hélice (marca de la hélice)
1. Diámetro de la hélice en pulgadas
2. Paso de la hélice en pulgadas
3. Tipo de hélice (marca de la hélice)
motor.
SMU37475
Exigencias al aceite de motor
Aceite de motor recomendado:
Aceite para motores de 4 tiempos con
una combinación de las siguientes clasificaciones de aceite API y SAE
Aceite de motor tipo SAE:
10W-30 ó 10W-40
Grado del aceite de motor API:
SE, SF, SG, SH, SJ, SL
Cantidad total de aceite de motor
(capacidad del cárter de aceite):
4.3 L (4.55 US qt, 3.78 Imp.qt)
Cantidad de aceite de motor de sustitución (en el momento del mantenimiento
periódico):
Sin sustitución del filtro de aceite:
Con sustitución del filtro de aceite:
con marcha puesta
3.5 L (3.70 US qt, 3.08 Imp.qt)
3.7 L (3.91 US qt, 3.26 Imp.qt)
1. Diámetro de la hélice en pulgadas
2. Paso de la hélice en pulgadas
3. Tipo de hélice (marca de la hélice)
13
Si no están disponibles los grados de aceite
de motor recomendados, seleccione una alternativa del siguiente cuadro conforme a las
temperaturas medias en su zona.
Especificaciones y requisitos
PRECAUCIÓN
SMU36360
Requisitos del combustible
SMU36802
Gasolina
Utilice un tipo de gasolina de buena calidad
que cumpla con el índice de octano mínimo.
Si se producen golpes o sonidos, utilice una
marca diferente de gasolina o combustible
súper sin plomo.
SMU36880
Aguas acídicas o fangosas
Yamaha recomienda encarecidamente que
solicite a su concesionario que instale el kit
de bombeo opcional cromado si utiliza el
motor fueraborda en condiciones de aguas
acídicas o fangosas. No obstante, en función
del modelo, es posible que no sea necesario.
SMU36330
Pintura antiadherente
Un casco limpio mejora el rendimiento del
barco. El fondo del barco debe mantenerse
lo más limpio posible de todas las adherencias marinas. Si fuera necesario, el fondo del
barco puede revestirse con una pintura antiadherente aprobada en su país para inhibir
las adherencias marinas.
No utilice pintura antiadherente que tenga
cobre o grafito. Estas pinturas pueden ser
causa de una corrosión más rápida del motor.
Gasolina recomendada:
Gasolina normal sin plomo con un índice de octano mínimo de 90 (RON).
SCM01981
● No utilice gasolina con plomo. La gaso-
lina con plomo puede dañar gravemente el motor.
● Evite que se introduzca agua y sucie-
dad en el depósito de combustible. El
combustible sucio puede motivar un
mal rendimiento o dañar el motor. Utilice exclusivamente gasolina fresca que
haya sido almacenada en depósitos
limpios.
SMU36341
Requisitos de desecho del
motor
No se deshaga ilegalmente del motor.
Yamaha recomienda consultar a su concesionario para deshacerse del motor.
SMU36352
Equipamiento de emergencia
Lleve los elementos siguientes a bordo por si
14
Especificaciones y requisitos
tuviera problemas con el motor fueraborda.
● Juego de herramientas con destornillado-
res, alicates, llaves inglesas (incluidos tamaños métricos) y cinta aislante.
● Linterna sumergible con pilas de repuesto.
● Un cable de hombre al agua (piola) adicio-
nal con seguro.
● Piezas de repuesto, como un juego extra
de bujías.
Solicite información a su concesionario
Yamaha.
15
Componentes
NOTA:
ADVERTENCIA
TRIP TIME BATT
Km/h
knot
mph
km
mile
SPEED
YAMAHA
set
mode
10
9
8
7
3
4
5
6
2
1
12
13
16
15
2
11
14
ZMU06667
SMU2579W
Diagrama de componentes
* Es posible que no coincida exactamente con la imagen mostrada; asimismo, puede que no
se incluya como equipamiento de serie en todos los modelos (debe solicitarse en el concesionario).
F100B
1. Capota superior
2. Cierre de la capota
3. Tornillo de drenaje
4. Placa anticavitación
5. Aleta de compensación (ánodo)
6. Hélice*
7. Entrada del agua de refrigeración
8. Ánodo
9. Soporte de fijación
10. Soporte del motor elevado
11. Dispositivo de lavado
12. Interruptor de elevación y trimado del motor
13. Caja de control remoto (tipo de montaje
lateral)*
14. Tanque de combustible*
15. Tacómetro digital
16. Velocímetro digital
SMU25802
Tanque de combustible
Si su modelo está provisto de un depósito de
combustible portátil, su función es como sigue.
SWM00020
El tanque de combustible que se suministra con este motor es específico para el
combustible y no debe utilizarse como
16
Componentes
ZMU02284
3
1
4
2
contenedor de almacenamiento del mismo. Los usuarios comerciales deben
cumplir las disposiciones correspondientes de las autoridades que emiten la
licencia o aprobación.
1. Conector de gasolina
2. Medidor de gasolina
3. Tapón del tanque de combustible
4. Suspiro del tanque
SMU25830
Conector de gasolina
Este conector se utiliza para unir el tubo de
combustible.
SMU25841
Medidor de gasolina
Este medidor se halla en la tapa del tanque
de combustible o en la base del conector de
gasolina. Muestra la cantidad aproximada de
combustible que queda en el tanque.
SMU25850
Tapón del tanque de combustible
Este tapón cierra el tanque de combustible.
Cuando se quita, se puede llenar de combustible el tanque. Para quitar el tapón, gírelo en sentido antihorario.
SMU25860
Suspiro del tanque
Este suspiro está en el tapón del tanque de
combustible. Para aflojarlo, gírelo en sentido
antihorario.
SMU26181
Caja de control remoto
La palanca del control remoto acciona el
cambio y el acelerador. Los interruptores
eléctricos están montados en la caja del control remoto.
1. Interruptor de elevación y trimado del motor
2. Palanca del control remoto
3. Gatillo de bloqueo en punto muerto
4. Acelerador en punto muerto
5. Interruptor principal
6. Interruptor de hombre al agua
7. Regulador de fricción del acelerador
SMU26190
Palanca del control remoto
Al mover la palanca hacia delante desde la
posición de punto muerto se acopla la marcha avante. Al tirar de la palanca hacia atrás
desde punto muerto, se acopla la marcha
atrás. El motor continuará funcionando en
ralentí hasta que se desplace la palanca
aproximadamente 35 (se nota un punto de
retenida). Al desplazar más la palanca, se
abre el acelerador y el motor empieza a acelerarse.
17
Componentes
NOTA:
1. Punto muerto “ ”
2. Avante “ ”
3. Marcha atrás “ ”
4. Cambio
5. Completamente cerrado
6. Acelerador
7. Completamente abierto
SMU26201
Gatillo de bloqueo en punto muerto
Para cambiar desde punto muerto, se empieza por llevar hacia arriba el gatillo de bloqueo en punto muerto.
1. Gatillo de bloqueo en punto muerto
SMU26212
Acelerador en punto muerto
Para abrir el acelerador sin cambiar a marcha avante o atrás, ponga la palanca del
control remoto en la posición de punto muerto y levante el acelerador en punto muerto.
1. Completamente abierto
2. Completamente cerrado
El acelerador en punto muerto solo funciona
cuando la palanca del control remoto está en
punto muerto. La palanca del control remoto
funciona únicamente cuando el acelerador
en punto muerto está completamente cerrado.
SMU25976
Regulador de fricción del acelerador
El dispositivo de fricción proporciona una resistencia graduable al movimiento del puño
del acelerador o de la palanca del control remoto, y puede ajustarse según la preferencia del operador.
Para aumentar la resistencia, gire el regulador en el sentido de las agujas del reloj. Para
disminuir la resistencia, gire el regulador en
el sentido contrario al de las agujas del reloj.
¡ADVERTENCIA! No apriete excesivamente el regulador de fricción. Si encuentra mucha resistencia, podrá resultar
difícil mover la palanca del control remoto o el puño del acelerador, lo que podría
ser causa de accidente.
[SWM00032]
18
Componentes
Si se desea una velocidad constante, apriete
el regulador para mantener el ajuste de acelerador deseado.
SMU25994
Cable de hombre al agua (piola) y
seguro
Para que el motor funcione, el seguro debe
fijarse al interruptor de hombre al agua. El
cable debe fijarse a un lugar seguro de la ropa, o al brazo o pierna del operador. Si el
operador cae por la borda o deja el timón, el
cable tirará del seguro y parará el motor.
Esto evitará que el barco salga impulsado
por sí mismo. ¡ADVERTENCIA! Fije el ca-
ble de hombre al agua a un lugar seguro
de su ropa, o a su brazo o pierna mientras
está en funcionamiento. No fije el cable a
ropa que pudiera romperse y desprenderse. No pase el cable por un lugar donde
pudiera enredarse, impidiendo así su funcionamiento. Evite tirar accidentalmente
del cable durante el funcionamiento normal. La pérdida de potencia del motor
significa perder prácticamente el control
de la dirección. Asimismo, sin potencia
del motor, el barco podría decelerarse rápidamente. Esto podría ser causa de que
las personas y los objetos del barco salieran despedidos hacia delante.
[SWM00122]
1. Cable
2. Seguro
3. Interruptor de parada del motor
SMU26091
Interruptor principal
El interruptor principal controla el sistema de
encendido; su funcionamiento se describe a
continuación.
● “” (desactivado)
Cuando el interruptor principal se encuentra
en la posición “ ” (desactivado), los circuitos eléctricos están desactivados y se puede
retirar la llave.
● “” (activado)
Cuando el interruptor principal se encuentra
en la posición “ ” (activado), los circuitos
eléctricos están activados y no se puede retirar la llave.
● “” (arranque)
Cuando el interruptor principal se encuentra
en la posición “ ” (arranque), el motor
de arranque gira para arrancar el motor.
Cuando se suelta la llave, vuelve automáticamente a la posición “ ” (activado).
19
SMU32053
ADVERTENCIA
ADVERTENCIA
UP
DN
ZMU04223
1
Interruptor de elevación y trimado del
motor en el control remoto
El sistema de elevación y trimado del motor
ajusta el ángulo del motor fueraborda en relación con el peto de popa. Si se pulsa el interruptor “ ” (hacia arriba), sube el trimado
del motor fueraborda y, a continuación, se
eleva. Si se pulsa el interruptor “ ” (hacia
abajo), el motor fueraborda se inclina hacia
abajo y baja su trimado. Cuando se suelta el
interruptor, el motor fueraborda se detiene
en su posición actual. Las instrucciones de
uso del interruptor de elevación y trimado del
motor se encuentran en las páginas 44 y 46.
Componentes
arriba), sube el trimado del motor fueraborda
y, a continuación, se eleva. Si se pulsa el interruptor “ ” (hacia abajo), el motor fueraborda se inclina hacia abajo y baja su
trimado. Cuando se suelta el interruptor, el
motor fueraborda se detiene en su posición
actual.
Para obtener instrucciones sobre el uso del
interruptor de elevación y trimado del motor,
consulte la página 46.
SWM01031
Utilice el interruptor de elevación y trimado del motor situado en la bandeja motor
únicamente cuando el barco esté completamente detenido y el motor parado. Si se
intenta utilizar este interruptor con el barco en movimiento, podría aumentar el
riesgo de caer por la borda, además de
distraer al operador, elevando así el riesgo de colisión con otro barco o con un
obstáculo.
SMU26154
Interruptor de elevación y trimado del
motor en la bandeja motor
El interruptor de elevación y trimado del motor está situado en el lateral de la bandeja
motor. Si se pulsa el interruptor “ ” (hacia
1. Interruptor de elevación y trimado del motor
SMU26244
Aleta de compensación con ánodo
SWM00840
Una aleta de compensación incorrectamente ajustada podría hacer difícil el gobierno del barco. Pruebe siempre el
20
Componentes
PRECAUCIÓN
PRECAUCIÓN
1
2
3
ZMU02525
A
B
A
B
1
ZMU05048
ZMU04224
1
funcionamiento después de haber instalado o sustituido la aleta de compensación para cerciorarse de que el gobierno
del barco es correcto. Asegúrese de haber apretado el perno una vez ajustada la
aleta de compensación.
La aleta de compensación debe ajustarse
para poder girar el control de la dirección a la
derecha o a la izquierda aplicando la misma
fuerza.
Si el barco tiende a desviarse a la izquierda
(costado de babor), gire el extremo posterior
de la aleta de compensación al costado de
babor “A” en la figura. Si el barco tiende a
desviarse a la derecha (costado de estribor),
gire el extremo de la aleta de compensación
al costado de estribor “B” en la figura.
SCM00840
La aleta de compensación sirve también
como ánodo para proteger al motor contra la corrosión electroquímica. No pinte
nunca esta aleta porque su función como
ánodo dejaría de ser eficaz.
1. Aleta de compensación
Par de apriete de los pernos:
43.0 Nm (4.3 kgf-m, 32 ft-lb)
SMU26341
Soporte del motor elevado para
modelo de elevación y trimado del
motor
Para mantener el motor fueraborda en la posición elevada, bloquee el soporte del motor
elevado al soporte de fijación.
1. Aleta de compensación
2. Perno
3. Tapa
21
1. Soporte del motor elevado
SCM00660
No utilice el soporte o la varilla del motor
elevado cuando remolque el barco. El
motor fueraborda podría desprenderse
del soporte debido al movimiento y caer.
Si no se puede remolcar el motor en la po-
Componentes
NOTA:
ZMU04225
1
ZMU04226
1
1
ZMU04256
sición normal de marcha, utilice un soporte adicional para asegurarlo en
posición elevada.
SMU26383
Cierre de la capota (tipo tracción
hacia arriba)
Para desmontar la capota superior, tire hacia
arriba del(de los) cierre(s) y levante y separe
la capota. Cuando instale la capota, compruebe que ésta encaja correctamente en el
obturador de goma. A continuación, bloquee
la capota bajando el(los) cierre(s).
1. Cierre(s) de la capota
corriente.
1. Dispositivo de lavado
Para consultar detalles sobre su uso vaya a
la página 52.
1. Cierre(s) de la capota
SMU26462
Dispositivo de descarga de agua
Este dispositivo se utiliza para limpiar los
conductos de agua de refrigeración del motor utilizando una manguera de jardín y agua
22
Instrumentos e indicadores
NOTA:
1
5
2
4
3
6
7
ZMU03601
ZMU01740
ZMU01741
SMU31533
Tacómetro digital
El tacómetro muestra la velocidad del motor
y tiene las siguientes funciones.
Todos los segmentos del display, excepto el
indicador o los indicadores de aviso de
aceite, se iluminan momentáneamente
cuando se activa el interruptor principal y
vuelven después a su estado normal.
1. Tacómetro
2. Indicador de trimado
3. Contador de horas
4. Indicador de aviso de presión de aceite baja
5. Indicador de alarma de sobretemperatura
6. Botón de ajuste
7. Botón de modo
● Memorice los ángulos de trimado que más
se adecuen a su barco en distintas condiciones. Ajuste el ángulo de trimado al valor
deseado con el interruptor de elevación y
trimado del motor.
● Si el ángulo de trimado de su motor exce-
de el margen de trabajo de trimado, parpadeará el segmento superior en el display
del indicador de trimado.
SMU26651
Contador de horas
Este contador muestra el número de horas
de funcionamiento del motor. Puede ajustarse para que muestre el número total de horas o bien el número de horas del viaje que
se está realizando. El display también se
puede activar y desactivar.
Los indicadores del separador de agua y de
aviso de problema en el motor sólo funcionan si el motor está equipado con las funciones apropiadas.
SMU36050
Tacómetro
El tacómetro indica la velocidad del motor en
cientos de revoluciones por minuto (r/min).
Por ejemplo, si el tacómetro indica “22”, la
velocidad del motor será de 2200 r/min.
SMU26621
Indicador de trimado
Este indicador muestra el ángulo de trimado
de su motor fueraborda.
23
Para cambiar el formato del display, pulse el
botón “ ” (modo). El display puede indicar las horas totales, las horas de singladura
o desactivarse.
Instrumentos e indicadores
PRECAUCIÓN
PRECAUCIÓN
ZMU01736
1
ZMU01737
1
Para poner a cero el contador de singladura,
pulse a la vez los botones “ ” (ajustar) y
“ ” (modo) durante más de un segundo
cuando se muestren las horas de singladura.
De este modo, el contador se reiniciará a cero.
No se puede reponer el número total de horas de funcionamiento del motor.
SMU26524
Indicador de aviso de presión de
aceite baja
Si la presión del aceite desciende excesivamente, el indicador de aviso empezará a
parpadear. Para obtener más información,
vea la página 28.
SCM00022
● No siga haciendo funcionar el motor si
se enciende el indicador de aviso de
baja presión del aceite y el nivel de
aceite es bajo. Podría dañarse seria-
mente el motor.
● El indicador de aviso de baja presión
del aceite no indica el nivel del aceite
de motor. Utilice la sonda de aceite
para comprobar la cantidad de aceite
que queda. Para obtener más informa-
ción, vea la página 34.
SMU26583
Indicador de alarma de
sobretemperatura
Si la temperatura del motor aumenta excesivamente, el indicador de aviso empezará a
parpadear. Para más información sobre la
lectura del indicador, vea la página 28.
SCM00052
No siga haciendo funcionar el motor si se
ha activado el indicador de aviso de sobretemperatura. Podría dañarse seriamente el motor.
1. Indicador de alarma de sobretemperatura
SMU26602
Velocímetro digital
Este indicador muestra la velocidad de la
embarcación y otra información.
1. Indicador de aviso de presión de aceite baja
1. Velocímetro
2. Medidor de gasolina
24
Instrumentos e indicadores
ZMU01745
3. Medidor de singladura/reloj/voltímetro
4. Indicador(es) de aviso
Todos los segmentos del display se iluminan
momentáneamente cuando se activa el interruptor principal y vuelven después a su estado normal.
SMU36061
Velocímetro
El velocímetro muestra km/h, mph o nudos,
según la preferencia del operador. Seleccione las unidades de medida deseadas ajustando el selector de la parte posterior del
indicador. Consulte la figura para los ajustes.
1. Tapa
2. Selector (de la unidad de velocidad)
3. Selector (del sensor de combustible)
SMU26713
Medidor de gasolina
El nivel de combustible se indica con ocho
segmentos. Cuando aparecen todos los segmentos, está lleno el tanque de combustible.
La lectura del nivel de combustible puede
ser incorrecta debido a la posición del sensor en el tanque de combustible y por el
asiento del barco en el agua. La navegación
con el barco apopado o girando continuamente puede dar falsas lecturas.
No ajuste el interruptor de selección para el
sensor de combustible. El incorrecto ajuste
del selector en el indicador dará falsas lecturas. Consulte a su concesionario Yamaha
sobre el ajuste correcto del selector.
PRECAUCIÓN: Si se queda sin gasolina,
el motor podrá sufrir graves daños.
[SCM01770]
SMU36071
Medidor de
singladura/reloj/voltímetro
El display muestra el medidor de singladura,
el reloj o el voltímetro.
Para modificar el display, pulse el botón
“ ” (modo) repetidas veces hasta que el
mensaje del indicador muestre “ ” (medidor de singladura), “ ” (reloj) o “ ”
(voltímetro).
SMU26691
Medidor de singladura
Este indicador muestra la distancia recorrida
por el barco desde que se repuso por última
vez.
La distancia recorrida se muestra en kilómetros o millas según la unidad de medida seleccionada para el velocímetro.
25
Instrumentos e indicadores
Para reponer a cero el medidor de singladura, pulse al mismo tiempo los botones “ ”
(ajustar) y “ ” (modo).
La distancia recorrida se mantiene en la memoria con la alimentación de la batería. Los
datos almacenados se pierden si se desconecta la batería.
SMU26701
Reloj
Para ajustar el reloj:
1. Asegúrese de que el indicador esté en el
modo “ ” (hora).
2. Pulse el botón “ ” (ajustar) y empezará
a parpadear el display de horas.
3. Pulse el botón “ ” (modo) hasta que
aparezca la hora deseada.
4. Pulse otra vez el botón “ ” (ajustar) y
empezará a parpadear el display de minutos.
5. Pulse el botón “ ” (modo) hasta que
aparezca el minuto deseado.
6. Pulse otra vez el botón “ ” (ajustar)
para iniciar el reloj.
El reloj funciona con corriente de la batería.
La desconexión de la batería detiene el reloj.
Reajuste el reloj después de conectar la batería.
SMU36080
Voltímetro
El voltímetro muestra la carga de la batería
en voltios (V).
SMU26721
Indicador de aviso del nivel de
combustible
Si el nivel de combustible desciende hasta
un segmento, parpadeará el segmento de
aviso de nivel de combustible.
No siga utilizando el motor a pleno rendimiento si se ha activado un dispositivo de
aviso. Regrese a puerto con el motor a baja
velocidad. PRECAUCIÓN: Si se queda sin
gasolina, el motor podrá sufrir graves daños.
[SCM01770]
1. Segmento de aviso del nivel de combustible
26
Instrumentos e indicadores
SMU26732
Indicador de aviso de baja tensión de
la batería
Si desciende la tensión de la batería, el display se enciende automáticamente y parpadea.
Regrese inmediatamente a puerto si se ha
activado un dispositivo de aviso. Si es necesario cargar la batería, consulte con su concesionario de Yamaha.
1. Indicador de batería baja
27
Sistema de control del motor
PRECAUCIÓN
ZMU04227
ZMU03025
ZMU02630
SMU26803
Sistema de aviso
SCM00091
No siga haciendo funcionar el motor si se
ha activado un dispositivo de aviso. Si el
problema no se puede localizar y corregir, póngase en contacto con su concesionario de Yamaha.
SMU26838
Aviso de sobrecalentamiento
Este motor cuenta con un dispositivo de aviso de sobrecalentamiento. Si la temperatura
del motor aumenta excesivamente, se activará el dispositivo de aviso.
● La velocidad del motor disminuirá de for-
ma automática hasta las 3000 r/min
aproximadamente.
● El indicador de aviso de sobrecalenta-
miento se encenderá o parpadeará (si
está instalado).
Si se activa el sistema de aviso, pare el motor y compruebe si está obstruida la entrada
del agua de refrigeración:
● Compruebe el ángulo de trimado para
asegurarse de que la toma de agua de refrigeración quede sumergida.
● Compruebe si la entrada del agua de refri-
geración está obstruida.
● Sonará el zumbador.
SMU26865
Aviso de presión de aceite baja
Si la presión del aceite desciende hasta un
nivel demasiado bajo, se activará el dispositivo de aviso.
● La velocidad del motor disminuirá automá-
ticamente hasta 3000 r/min aproximadamente. El indicador de aviso de presión de
aceite baja se iluminará o parpadeará.
28
Sistema de control del motor
ZMU04254
ZMU02360
● Sonará el zumbador.
Si se activa el sistema de aviso, pare el motor tan pronto como sea seguro hacerlo.
Compruebe el nivel de aceite y añada más
cantidad en caso necesario. Si el nivel de
aceite es el adecuado, consulte a su concesionario Yamaha.
29
SMU26902
ADVERTENCIA
ZMU01760
1
Instalación
La información que incluida en esta sección
se ofrece únicamente a modo de referencia.
No es posible ofrecer instrucciones completas para cualquier combinación posible de
barco y motor. El montaje correcto depende
en parte de la experiencia y de la combinación específica de barco y motor.
SWM01590
Instalación
● La sobrecarga del barco podría dar por
resultado una seria inestabilidad. No
instale un motor fueraborda con una
potencia superior a la máxima nominal
indicada en la placa de capacidad del
barco. Si el barco no tiene una placa de
capacidad, consulte al fabricante del
barco.
● El montaje incorrecto del motor fuera-
borda podría dar lugar a condiciones
peligrosas, como un manejo inadecua-
do, pérdida de control o peligro de in-
cendio. En los modelos montados
permanentemente, debe instalar el mo-
tor su concesionario o cualquier otra
persona experimentada en el aparejo
de barcos.
SMU33470
Montaje del motor fueraborda
El motor fueraborda deberá montarse de tal
forma que el barco quede bien equilibrado.
De lo contrario, el barco podría ser difícil de
gobernar. En los barcos con un único motor,
monte el motor fueraborda en la línea central
(línea de quilla) del barco.
1. Línea central (línea de quilla)
SMU26933
Altura del motor (fondo del barco)
La altura del motor fueraborda afecta a su
eficacia y fiabilidad. Si se monta a una altura
demasiado elevada, puede producirse una
ventilación de la hélice, lo que reducirá la
propulsión debido al deslizamiento excesivo
de la hélice, y es posible que las entradas de
agua del sistema de refrigeración no reciban
el suministro de agua adecuado, lo que puede ocasionar una sobretemperatura del motor. Si el motor está demasiado bajo, la
resistencia del agua (resistencia al avance)
aumentará, lo que reducirá la eficacia y el
rendimiento del motor.
En general, el motor fueraborda deberá
montarse de tal forma que la placa anticavitación quede alineada con el fondo del barco. La altura óptima del motor fueraborda
depende de la combinación barco/motor y
del uso deseado. Las pruebas de funcionamiento que se hagan a distintas alturas pueden facilitar la determinación de la altura
óptima del motor. Para más información sobre la determinación de la altura correcta del
motor, consulte a su concesionario Yamaha
o al fabricante del barco.
30
Instalación
PRECAUCIÓN
ZMU01874
SCM01634
● Asegúrese de que el orificio de ralentí
permanece lo suficientemente alto
como para evitar que el agua entre en el
motor aunque la embarcación esté de-
tenida con la carga máxima.
● Una altura inadecuada del motor o los
obstáculos para el suave desplaza-
miento sobre el agua (como podrían ser
el diseño o el estado del barco, o acce-
sorios tales como escaleras o sondas
del peto de popa) pueden crear un ro-
ción de agua en suspensión en el aire
mientras se desplaza el barco. Si el mo-
tor fueraborda funciona continuamente
en presencia de roción de agua en sus-
pensión en el aire, podría penetrar sufi-
ciente agua en el motor a través de la
abertura de admisión de aire de la ca-
pota superior y causar daños graves en
el motor. Elimine la causa del roción de
agua en suspensión en el aire.
31
Funcionamiento
NOTA:
ZMU01710
SMU36381
Uso por primera vez
SMU36391
Añadir aceite de motor
El motor se envía de fábrica sin aceite de
motor. Si su concesionario no lo ha hecho todavía, deberá añadir aceite antes de arrancar el motor. PRECAUCIÓN: Compruebe
que el motor esté lleno de aceite antes de
utilizarlo por primera vez para evitar dañarlo gravemente.
El motor se entrega con la siguiente pegatina, que debe retirarse después de añadir
aceite de motor por primera vez. Para obtener más información sobre cómo comprobar
el nivel de aceite, consulte la página 34.
SMU30174
Rodaje del motor
Su nuevo motor necesita un período de rodaje con el fin de que las superficies acopladas de las piezas móviles se desgasten de
manera uniforme. Un rodaje correcto asegurará un buen rendimiento y una mayor vida
útil del motor. PRECAUCIÓN: Si no se si-
gue el procedimiento de rodaje, podría reducirse la vida útil del motor, e incluso
podría sufrir graves daños.
SMU27085
Procedimiento para modelos de 4
tiempos
Su nuevo motor necesita un período de rodaje de diez horas con el fin de que las su-
[SCM01781]
[SCM00801]
perficies acopladas de las piezas móviles se
desgasten de manera uniforme.
Ponga en funcionamiento el motor en el
agua, bajo carga (con marcha engranada y
una hélice instalada) como se indica a continuación. Durante diez horas, para el rodaje
del motor, evite un funcionamiento prolongado a velocidad de ralentí, las aguas turbulentas y las zonas de mucho tráfico.
1. Durante la primera hora de funcionamiento:
Haga funcionar el motor a velocidades
de hasta 2000 r/min o a media aceleración aproximadamente.
2. Durante la segunda hora de funcionamiento:
Aumente la velocidad del motor tanto
como sea necesario para situar el barco
en el plano (pero evite la aceleración total); a continuación, suelte el acelerador
mientras mantiene el barco a una velocidad de planeo.
3. Ocho horas restantes:
Haga funcionar el motor a cualquier velocidad. No obstante, evite navegar a
plena aceleración durante más de 5 minutos seguidos.
4. Después de las 10 primeras horas:
Utilice el motor normalmente.
SMU36400
Conocer su embarcación
Las distintas embarcaciones se comportan
de forma diferente. Navegue con precaución
mientras aprende el comportamiento de su
embarcación en diferentes condiciones y
con diferentes ángulos de trimado (consulte
la página 44).
32
Funcionamiento
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ZMU06176
ZMU06107
SMU36413
Comprobaciones antes de
arrancar el motor
SWM01921
Si alguno de los elementos de las “Comprobaciones antes de arrancar el motor”
no funciona correctamente, solicite que
lo revisen y lo reparen antes de utilizar el
motor fueraborda. De lo contrario podría
producirse un accidente.
SCM00120
No ponga en marcha el motor teniéndolo
fuera del agua. Podría producirse sobretemperatura y dañarse seriamente el motor.
SMU36421
Nivel de combustible
Asegúrese de tener abundante combustible
para su viaje. Una buena norma es utilizar
1/3 de su combustible para llegar al destino,
1/3 para volver y mantener 1/3 como reserva
de emergencia. Con la embarcación nivelada en un remolque o en el agua, gire la llave
hacia “ ” (activado) y compruebe el nivel
de combustible. Para consultar las instrucciones de llenado, véase la página 37.
SMU36431
Retirar la capota
Para realizar las siguientes comprobaciones, retire la capota superior del motor. Para
desmontar la capota, suelte todos los cierres
y levántela.
SMU36442
Sistema de combustible
SWM00060
La gasolina y sus vapores son muy inflamables y explosivos. Manténgase a distancia de chispas, cigarrillos, llamas u
otras fuentes de encendido.
SWM00910
Las fugas de combustible pueden ser
causa de incendio o explosión.
● Compruebe periódicamente si hay fu-
gas de combustible.
● Si existen fugas de combustible, debe
reparar el sistema de combustible un
mecánico cualificado. Unas reparaciones incorrectas pueden hacer inseguro
el funcionamiento del motor fueraborda.
33
Funcionamiento
ZMU06278
SMU36451
Comprobar si existen fugas de combustible
● Revise la embarcación en busca de fugas
de combustible o vapores de gasolina.
● Compruebe si hay fugas de gasolina en el
sistema de combustible.
● Examine los tubos y el depósito de com-
bustible en busca de grietas, dilataciones
u otros daños.
SMU36471
Compruebe el filtro de combustible
Compruebe que el filtro de combustible esté
limpio y libre de agua. Si existe suficiente
agua para elevar el anillo del flotador en el
combustible o si se encuentra una cantidad
significativa de residuos, el depósito de combustible debería ser inspeccionado y limpiado por un concesionario Yamaha.
SMU36462
Controles
● Gire el volante completamente a la dere-
cha y a la izquierda. Asegúrese de que el
funcionamiento sea suave y no esté restringido en todo el rango sin agarrotamiento o excesiva holgura.
● Accione las palancas del acelerador varias
veces para asegurarse de que no haya titubeos en su recorrido. El funcionamiento
debería ser suave en todo el rango de movimiento y cada palanca debería volver
completamente a la posición de ralentí.
● Compruebe si existen conexiones flojas o
dañadas de los cables del acelerador y el
cambio.
SMU36483
Cable de hombre al agua (piola)
Inspeccione el cable de hombre al agua y el
seguro en busca de daños, como cortes, roturas y desgaste.
1. Cable
2. Seguro
3. Interruptor de parada del motor
SMU27166
Aceite de motor
1. Coloque el motor fueraborda en posición vertical (no inclinado).
PRECAUCIÓN: Si el motor no está nivelado, el nivel que indica la sonda de
aceite podrá no ser correcto.
2. Extraiga la sonda de aceite y límpiela.
3. Introduzca la sonda de nivel y vuelva a
extraerla. Asegúrese de introducir completamente la sonda en la guía, ya que
de lo contrario, la medida del nivel de
aceite no será correcta.
4. Compruebe el nivel del aceite con la varilla para asegurarse de que se encuentra entre las marcas superior e inferior.
Añada aceite si se encuentra por debajo
de la marca inferior o bien, drene aceite
hasta el nivel especificado si se encuentra por encima de la marca superior.
[SCM01790]
34
Funcionamiento
ZMU06323
1
ZMU02082
1
3
2
2
ZMU06053
1
1. Sonda de nivel
1. Marca de nivel inferior
2. Sonda de nivel
3. Marca de nivel superior
SMU27153
Motor
● Compruebe el motor y su montaje.
● Vea si hay elementos de sujeción sueltos
o dañados.
● Cerciórese de que no está dañada la héli-
ce.
● Compruebe si existen fugas de aceite en
el motor.
SMU36492
Dispositivo de descarga de agua
Compruebe que el conector de manguera de
jardín del dispositivo de descarga de esté firmemente atornillado en la bandeja motor.
PRECAUCIÓN: Si el conector de la manguera no está bien conectado, el agua de
refrigeración podrá salirse y el motor podría calentarse excesivamente durante el
funcionamiento.
1. Racor
2. Dispositivo de lavado
SMU36963
[SCM01801]
Instale la capota
1. Asegúrese de que estén liberados todos
los cierres de la capota.
2. Compruebe que el obturador de goma
se asiente correctamente alrededor de
la capota superior.
3. Coloque la capota superior sobre la inferior.
4. Asegúrese de que el obturador de goma
encaja correctamente alrededor del motor.
5. Empuje los cierres para bloquear la capota según se indica. PRECAUCIÓN: Si
la capota superior no está instalada
correctamente, la pulverización de
agua debajo de la misma podría dañar el motor, o la capota podría volarse al navegar a altas velocidades.
[SCM01991]
35
Después de la instalación, compruebe el
ADVERTENCIA
ZMU06177
ZMU06132
ZMU03458
1
2
ajuste de la capota superior empujando con
ambas manos. Si está suelta, contacte con
su concesionario Yamaha para solicitar una
reparación.
Funcionamiento
mientras esté inclinado, aunque el soporte del motor elevado esté bloqueado. Podría sufrir graves lesiones si el
motor fueraborda bajara accidentalmente.
● Alguna parte del cuerpo podría quedar
aplastada entre el motor y el soporte de
fijación al trimar o inclinar el motor.
● Compruebe que no haya ninguna per-
sona cerca del motor fueraborda antes
de realizar esta comprobación.
1. Compruebe si existen fugas de aceite
en la unidad de elevación y trimado del
motor.
2. Accione cada uno de los interruptores
de elevación y trimado del motor en el
control remoto y en la bandeja motor
para comprobar el funcionamiento de todos los interruptores.
3. Incline el motor fueraborda hacia arriba
y compruebe que el vástago de elevación y las varillas de trimado quedan
completamente extendidos.
SMU29158
Comprobación del sistema de
elevación y trimado del motor
SWM01930
● No se coloque nunca debajo de la cola
1. Vástago de elevación
2. Varillas de trimado
4. Utilice el soporte del motor elevado para
inmovilizar el motor en la posición elevada. Accione brevemente el interruptor
de bajada de tal forma que el motor quede apoyado en el soporte del motor ele-
36
Funcionamiento
ADVERTENCIA
ZMU03459
1
ZMU04624
ZMU03460
vado.
1. Soporte del motor elevado
5. Compruebe que el vástago de elevación
y las varillas de trimado no presentan
señales de corrosión u otros defectos.
6. Active el interruptor de bajada hasta que
las varillas de trimado se hayan replegado completamente en los cilindros.
8. Baje el motor fueraborda. Compruebe
que el vástago de elevación y las varillas
de trimado funcionan correctamente.
SMU36582
Batería
Compruebe que la batería esté en buen estado y completamente cargada. Compruebe
que las conexiones de la batería estén limpias, bien sujetas y cubiertas con tapas aislantes. Las conexiones eléctricas de la
batería y los cables deben estar limpios y conectados correctamente, ya que de lo contrario la batería no podrá arrancar el motor.
Consulte las instrucciones del fabricante de
la batería para las comprobaciones de su
batería en particular.
SMU27438
Llenado de combustible
SWM01830
7. Active el interruptor de trimado ascendente hasta que el vástago de elevación
quede completamente extendido. Suelte el soporte del motor elevado.
37
● La gasolina y sus vapores son muy in-
flamables y explosivos. Al repostar,
siga siempre este procedimiento para
reducir el riesgo de incendio y de explosión.
● La gasolina es tóxica y puede causar le-
siones o incluso la muerte. La gasolina
debe manejarse con cuidado. No extraiga nunca la gasolina succionando con
la boca. Si traga algo de gasolina o inhala vapor de gasolina, o si la gasolina
Funcionamiento
ADVERTENCIA
ZMU06598
ZMU02301
ZMU02834
entra en contacto con sus ojos, acuda
de inmediato a un médico. Si la gasolina se derrama en la piel, lávela con
agua y jabón. Si la gasolina se derrama
en la ropa, cámbiese de ropa.
1. Asegúrese de que el motor esté detenido.
2. Desconecte la línea de combustible del
depósito de combustible y apriete el tornillo de ventilación de aire en la tapa del
depósito de combustible.
cenar y dispensar combustible emplee
únicamente un depósito de GASOLINA
aprobado.
7. Toque la boquilla de combustible en la
abertura del llenado o el embudo para
contribuir a evitar chispas electroestáticas.
8. Llene el depósito de combustible, pero
no lo llene excesivamente.
¡ADVERTENCIA! No sobrellenar. De
lo contrario, el combustible puede expandirse y rebosar si la temperatura
aumenta.
[SWM02610]
Capacidad del depósito de combustible:
24 L (6.34 US gal, 5.28 Imp.gal)
3. Retire el depósito portátil de la embarcación.
4. Asegúrese de estar en una zona exterior
bien ventilada, amarrada de forma segura o remolcada.
5. No fume y mantenga a distancia chispas, llamas, descargas electroestáticas
u otras fuentes de ignición.
6. Si utiliza un depósito portátil para alma-
9. Apriete firmemente el tapón de llenado.
10. Elimine con trapos secos inmediatamente toda la gasolina derramada. Elimine los trapos correctamente conforme
a las leyes o normas locales.
SMU27452
Funcionamiento del motor
SWM00420
● Antes de arrancar el motor, asegúrese
de que el barco está bien amarrado y
que puede gobernarlo evitando cualquier obstáculo. Compruebe que no
hay bañistas en las proximidades.
● Al aflojar el suspiro del tanque, se libe-
38
Funcionamiento
NOTA:
ADVERTENCIA
ZMU02295
ZMU02024
ran vapores de gasolina. La gasolina es
muy inflamable y sus vapores son también inflamables y explosivos. No fume
y manténgase a distancia de llamas y
chispas mientras afloja el suspiro del
tanque.
● Este producto emite gases de escape
que contienen monóxido de carbono,
gas incoloro e inodoro que puede causar lesión cerebral e incluso la muerte
si se inhala. Los síntomas incluyen
náuseas, mareos y somnolencia. Mantenga bien ventiladas las zonas de la
caseta y de la cabina. Evite bloquear las
salidas de escape.
SMU27468
Envío de combustible (depósito
portátil)
1. Si existe un tornillo de ventilación de aire
en la tapa del depósito de combustible,
aflójelo 2 ó 3 vueltas.
Elimine con trapos secos inmediatamente
toda la gasolina derramada. Elimine los trapos correctamente conforme a las leyes o
normas locales.
3. Presione el cebador, con la flecha apuntando hacia arriba, hasta que sienta que
se ha asentado. Durante el funcionamiento del motor, coloque el depósito
horizontalmente, de lo contrario no podrá extraerse combustible del depósito
de combustible.
2. Si existe un conector de gasolina en el
motor, alinee el conector de gasolina en
la línea de combustible con el conector
de gasolina en el motor y conecte firmemente la línea de combustible al conector mientras aprieta el conector. A
continuación, conecte firmemente el
otro extremo de la línea de combustible
al conector en el depósito de combustible.
39
1. Flecha
SMU27494
Arranque del motor
SWM01600
Antes de arrancar el motor, asegúrese de
que el barco está bien amarrado y que
puede gobernarlo evitando cualquier
obstáculo. Compruebe que no hay bañis-
ADVERTENCIA
NOTA:
tas en las proximidades.
SMU27664
Modelos de arranque eléctrico y con control remoto
SWM01840
● No conectar el cable de hombre al agua
puede ocasionar la pérdida de la embarcación si el operario cae al agua.
Fije el cable de hombre al agua a un lugar seguro de su ropa, o a un brazo o
una pierna, durante el funcionamiento.
No fije el cable a ropa que pudiera rasgarse con facilidad. No pase el cable
por lugares en los que podría quedar
enredado, lo que impediría su funcionamiento.
● Evite tirar del cable accidentalmente
durante el funcionamiento normal. La
pérdida de potencia del motor implica
la pérdida de la mayor parte del control
de dirección. Asimismo, sin potencia
de motor, la embarcación podría perder
velocidad rápidamente. Esto ocasionaría que las personas y los objetos que
se encontraran en la embarcación fueran impulsados hacia delante.
Funcionamiento
El dispositivo de protección contra arranque
con marcha puesta impide que el motor se
ponga en marcha excepto cuando está en
punto muerto.
2. Fije el cable de hombre al agua a un lugar seguro de su ropa, o a un brazo o
una pierna. A continuación, instale el seguro del otro extremo del cable en el interruptor de hombre al agua.
3. Gire el interruptor principal a la posición
“ ” (encendido).
4. Gire el interruptor principal a la posición
“ ” (arranque) y manténgalo en esa
posición durante un máximo de 5 segundos.
1. Coloque la palanca de control remoto en
punto muerto.
5. En cuanto haya arrancado el motor,
suelte el interruptor principal y deje que
vuelva a la posición “ ” (encendido).
PRECAUCIÓN: No ponga nunca el interruptor principal en “ ” (arran-
40
Funcionamiento
NOTA:
PRECAUCIÓN
ZMU04229
que) teniendo en funcionamiento el
motor. No mantenga en funcionamiento el motor de arranque durante
más de 5 segundos. Si el motor de
arranque trabaja continuamente durante más de 5 segundos, la batería
se descargará rápidamente, haciendo imposible arrancar el motor. El
motor de arranque puede también dañarse. Si el motor no arrancase después de intentarlo durante 5
segundos, vuelva a poner el interruptor principal en “ ” (activado), espere 10 segundos y vuelva a intentar el
arranque.
● Si el motor está frío, deberá calentarse.
[SCM00192]
Para obtener más información, consulte la
página 41.
● Si el motor está caliente y no arranca, abra
ligeramente el acelerador e intente arrancar el motor de nuevo. Si el motor sigue sin
arrancar, consulte la página 68.
SMU36510
Comprobaciones después de
arrancar el motor
SMU36522
Agua de refrigeración
Compruebe que el agua fluye constantemente del orificio guía del agua de refrigeración. Un flujo continuo de agua desde el
chivato indica que la bomba de agua está
bombeando agua a través de los conductos
del agua de refrigeración. Si los conductos
de agua de refrigeración están helados, el
agua tardará en salir por el chivato.
SCM01810
Si no fluye agua del chivato en todo momento mientras el motor está en marcha,
podría calentarse excesivamente y sufrir
daños graves. Pare el motor y compruebe
si la entrada del agua de refrigeración de
la carcasa inferior o el chivato del agua
de refrigeración está obstruido. Si el problema no se puede localizar y corregir,
consulte a su concesionario Yamaha.
SMU27670
Calentamiento del motor
SMU27716
Modelos de arranque manual y
arranque eléctrico
1. Después de arrancar el motor, déjelo
funcionar al ralentí durante3 minutos
para que se caliente. No hacerlo reducirá la vida del motor.
2. Asegúrese de que el indicador de alerta
de baja presión de aceite se apague
después de arrancar el motor.
PRECAUCIÓN: Si el indicador de aviso de baja presión del aceite parpadea después de arrancar el motor,
pare el motor. Si no se hace así, podría dañarse seriamente el motor.
Compruebe el nivel del aceite y, si es
necesario, añada aceite de motor.
Póngase en contacto con su concesionario Yamaha si no puede determinar el motivo por el que se activa el
indicador de aviso de baja presión
del aceite.
[SCM01831]
41
Funcionamiento
ADVERTENCIA
PRECAUCIÓN
SMU36531
Comprobaciones después del
calentamiento del motor
SMU36541
Cambio
Cuando la embarcación esté firmemente
amarrada y sin accionar el acelerador, confirme que el motor cambie suavemente a
marcha adelante y marcha atrás, y nuevamente a punto muerto.
SMU31721
Interruptores de parada
● Confirme que el motor se para cuando se
ajusta el interruptor principal en la posición
“ ” (desactivado).
● Confirme que el motor se para cuando se
quita el seguro del interruptor de hombre
al agua.
● Confirme que el motor no se puede arran-
car con el seguro quitado del interruptor de
hombre al agua.
SMU31733
Cambio de marcha
SWM00180
en punto muerto (si está instalado).
1. Gatillo de bloqueo en punto muerto
2. Mueva la palanca del control remoto firmemente hacia adelante (para el piñón
de avante) o hacia atrás (para el engranaje de marcha atrás) 35 aproximadamente (se nota un punto de detenida).
Antes de cambiar de marcha, asegúrese
de que no hay bañistas ni obstáculos en
el agua en las proximidades.
SCM01610
Caliente el motor antes de engranar la
marcha. La velocidad de ralentí podrá ser
superior a la normal hasta que se haya
calentado el motor. La velocidad de ralentí alta podrá impedir que vuelva a cambiar
a punto muerto. Si esto ocurriese, pare el
motor, cambie a punto muerto y, a continuación, vuelva a arrancarlo y deje que
se caliente.
Para cambiar de punto muerto a una marcha
1. Lleve hacia arriba el gatillo de bloqueo
Para cambiar de una marcha (avante/marcha atrás) a punto muerto
1. Cierre el acelerador hasta que el motor
funcione a velocidad de ralentí.
42
Funcionamiento
ADVERTENCIA
2. Una vez que el motor funcione a velocidad de ralentí con una marcha engranada, mueva la palanca del control remoto
firmemente a la posición de punto muerto.
inundación de la embarcación o daños
a la embarcación.
El barco no está equipado con un sistema de
frenado independiente. Se para debido a la
resistencia del agua después de mover el
acelerador a la posición de velocidad de ralentí. La distancia de parada varía en función
del peso bruto, las condiciones de la superficie del agua y la dirección del viento.
SMU27821
Parada del motor
Antes de parar el motor, deje primero que
éste se enfríe durante unos minutos a baja
velocidad o a velocidad de ralentí. No se recomienda parar el motor inmediatamente
después de un funcionamiento a alta velocidad.
SMU27847
Procedimiento
1. Pulse y mantenga pulsado el botón de
parada del motor o gire el interruptor
principal hacia “ ” (apagado).
SMU31742
Parada del barco
SWM01510
● No utilice la función de marcha atrás
para desacelerar o detener la embarcación ya que ello podría hacer que perdiese el control, saliese proyectado o
chocase contra el volante u otras partes de la embarcación. Ello podría aumentar el riesgo de lesiones graves.
También podría dañar el mecanismo de
cambio.
● No cambie a marcha atrás mientras via-
je a velocidades de planeo. Podría producirse una pérdida de control, la
43
2. Tras detener el motor, desconecte la línea de combustible si existe un conector
de gasolina en el motor fueraborda.
3. Apriete el tornillo de ventilación de aire
en la tapa del depósito de combustible
(si se encuentra equipado).
4. Extraiga la llave si la embarcación se
NOTA:
ADVERTENCIA
ADVERTENCIA
ZMU02301
1
ZMU04230
dejará desatendida.
El motor también puede detenerse tirando
del cable y extrayendo el seguro del interruptor de parada del motor y girando a continuación el interruptor principal hacia “ ”
(apagado).
SMU27862
Trimado del motor fueraborda
SWM00740
El excesivo trimado para las condiciones
de trabajo (sea máximo o mínimo) puede
ser causa de inestabilidad del barco y hacer más difícil su gobierno. Esto aumenta
la posibilidad de accidente. Si el barco
empieza a ser inestable o difícil de gobernar, aminore la velocidad y/o reajuste el
ángulo de trimado.
El ángulo de trimado del motor fueraborda
contribuye a determinar la posición de la
proa del barco en el agua. El ángulo de trimado correcto mejora el rendimiento y ahorro de combustible mientras se reduce la
fatiga del motor. El ángulo de trimado correcto depende de la combinación de barco, motor y hélice. El trimado correcto también se
ve afectado por variables como la carga del
barco, las condiciones de la mar y la velocidad de marcha.
Funcionamiento
1. Ángulo de trimado de funcionamiento
SMU27887
Ajuste del ángulo de trimado
(elevación y trimado del motor)
SWM00753
● Cerciórese de que todas las personas
están alejadas del motor fueraborda
cuando ajuste el ángulo de trimado. Alguna parte del cuerpo podría quedar
aplastada entre el motor y el soporte de
fijación al trimar o inclinar el motor.
● Tenga cuidado cuando intente por vez
primera una posición de trimado. Aumente gradualmente la velocidad y observe si hay señales de inestabilidad o
problemas de control. Un ángulo de trimado incorrecto puede ser causa de
pérdida de control.
● Si está equipado con un interruptor de
elevación y trimado del motor situado
44
Funcionamiento
UP
DN
1
ZMU04231
en la bandeja motor, utilice el interruptor únicamente cuando el barco esté
detenido completamente con el motor
desactivado. No utilice este interruptor
para ajustar el ángulo de trimado si el
barco está en movimiento.
Ajuste el ángulo de trimado del motor fueraborda con el interruptor de elevación y trimado del motor.
1. Interruptor de elevación y trimado del motor
1. Interruptor de elevación y trimado del motor
Para elevar la proa (apopado), pulse el interruptor “ ” (hacia arriba).
Para bajar la proa (aproado), pulse el interruptor “ ” (hacia abajo).
Haga pruebas con el trimado ajustado en
distintos ángulos para determinar la posición
más idónea para su barco y las condiciones
de funcionamiento.
SMU27912
Ajuste del trimado del barco
Cuando el barco está en el plano, el apopado da por resultado menos resistencia al
avance y mayor estabilidad y rendimiento.
Esto ocurre generalmente cuando la línea de
quilla del barco está elevada aproximadamente entre 3 y 5 grados. Cuando el barco
está apopado, puede tener más tendencia
cuando se gobierna a desplazarse de uno a
otro lado. Esto se compensa con la propia dirección. Cuando la proa del barco está baja,
es más fácil acelerar desde una posición de
arranque hasta quedar en el plano.
Apopado
Un excesivo apopado hace que la proa del
barco se eleve demasiado en el agua. Esta
acción produce una reducción del rendimiento y del ahorro de combustible, porque
el casco del barco va empujando el agua y,
por tanto, la resistencia del aire es mayor.
Un excesivo apopado puede hacer también
que la hélice provoque un fenómeno de ventilación, con lo que se reduce aún más el rendimiento, y el barco puede oscilar entre el
“aproado-apopado” (saltos en el agua), acción que podría provocar el lanzamiento por
la borda del operador y de los pasajeros.
45
Aproado
NOTA:
ADVERTENCIA
ADVERTENCIA
PRECAUCIÓN
Un excesivo aproado hace que el barco “are”
el agua, reduciendo el ahorro de combustible y haciendo más difícil aumentar la velocidad. Cuando se opera con un excesivo
aproado a altas velocidades, el barco pierde
también estabilidad. La resistencia a la proa
aumenta mucho, lo que eleva el peligro de
“gobierno con la proa”, y hace difícil y peligrosa la operación.
Funcionamiento
el motor fueraborda para proteger la hélice y
la carcasa inferior contra posibles daños por
colisión con obstáculos, y reducir además la
corrosión salina.
SWM00222
Asegúrese de que no hay nadie cerca del
motor fueraborda al inclinarlo hacia arriba o hacia abajo. De lo contrario, alguna
parte de su cuerpo podría quedar aplastada entre el motor fueraborda y el soporte
de fijación.
SWM00250
Las fugas de combustible son un peligro
de incendio. Si hay un conector de gasolina en el motor fueraborda, desconecte
el tubo de combustible o cierre la llave
del combustible si el motor tuviera que
estar elevado durante más de unos pocos
minutos. De no hacerse así, podrían producirse fugas de combustible.
SCM00241
Según el tipo de barco, el ángulo de trimado
del motor fueraborda puede tener poco efecto sobre el trimado del barco cuando navega.
SMU27935
Inclinación del motor hacia
arriba y hacia abajo
Si el motor se mantiene parado durante algún tiempo o si el barco estuviera amarrado
en aguas poco profundas, deberá elevarse
● Antes de elevar el motor fueraborda,
pare el motor siguiendo el procedimiento de la página 43. No eleve nunca
el motor fueraborda si está en funcionamiento. Podría producirse grave
daño por sobretemperatura.
● No eleve el motor empujando el mando
popero (si está instalado) porque se podría romper el mando.
SMU32724
Procedimiento de elevación
(modelos de elevación y trimado del
motor)
1. Ponga la palanca del control remoto en
punto muerto.
46
Funcionamiento
N
ZMU03196
UP
ZMU04232
ZMU04233
2. Pulse el interruptor de elevación y trimado del motor “ ” (hacia arriba) hasta
que el motor fueraborda se haya elevado completamente.
motor fueraborda podría caer repentinamente si el aceite de la unidad de
elevación y trimado del motor o de la
unidad de elevación del motor perdiera presión.
[SWM00262] PRECAUCIÓN: No
utilice el soporte del motor elevado o
la varilla de soporte del motor elevado cuando remolque la embarcación.
El motor fueraborda podría soltarse
del soporte y caer. Si el motor no se
puede remolcar en la posición de funcionamiento normal, utilice un dispositivo de soporte adicional para fijarlo
en la posición de elevación. Para obtener más información, consulte la
página 50.
[SCM01641]
3. Tire del soporte del motor elevado hacia
usted para sujetar el motor.
¡ADVERTENCIA! Después de elevar
el motor fueraborda, cerciórese de
que lo sujeta con la varilla de soporte
del motor elevado o con el soporte
del motor elevado. De lo contrario, el
47
4. Modelos equipados con varillas de trimado: Una vez que el motor fueraborda
esté apoyado en el soporte del motor
elevado, pulse el interruptor de elevación y trimado del motor “ ” (hacia abajo) para replegar las varillas de trimado.
PRECAUCIÓN: Asegúrese de retraer
completamente las varillas de trimado durante el amarre. Esto protege
las varillas contra la adherencia marina y la corrosión que podrían dañar el
mecanismo de elevación y trimado
del motor.
[SCM00252]
SMU33121
PRECAUCIÓN
ZMU04624
ZMU05061
DN
ZMU01936
UP
DN
DN
ZMU04255
Procedimiento de bajada (modelos
de elevación y trimado del motor)
1. Pulse el interruptor de elevación y trimado del motor “ ” (hacia arriba) hasta
que el motor fueraborda quede apoyado
en el vástago de elevación y quede libre
el soporte del motor elevado.
2. Suelte el soporte del motor elevado.
3. Pulse el interruptor de elevación y trimado del motor “ ” (hacia abajo) para bajar el motor fueraborda a la posición
deseada.
Funcionamiento
SMU28061
Aguas poco profundas
SMU32851
Modelos con elevación y trimado del
motor
El motor fueraborda puede elevarse parcialmente para permitir su funcionamiento en
aguas poco profundas.
SCM00260
No eleve el motor fueraborda de modo
que la entrada del agua de refrigeración
en la cola quede por encima de la superficie del agua cuando haga el ajuste para
navegar en aguas poco profundas. De no
hacerse así, podría producirse grave
daño por sobretemperatura.
SMU32922
Procedimiento para modelos con elevación y trimado del motor
1. Coloque la palanca de control remo-
48
Funcionamiento
N
ZMU03525
UP
ZMU01935
UP
DN
UP
ZMU04235
to/palanca de cambio de marcha en
punto muerto.
2. Eleve el motor fueraborda ligeramente
hasta la posición deseada mediante el
interruptor de elevación y trimado del
motor. ¡ADVERTENCIA! Si se utiliza el
interruptor de elevación y trimado de
la bandeja motor con el barco en movimiento, podría aumentar el riesgo
de caer por la borda, además de distraer al operador y elevar el riesgo de
colisión con otro barco o un obstáculo.
[SWM01850]
3. Para volver a colocar el motor fueraborda en la posición de funcionamiento normal, pulse el interruptor de elevación y
trimado del motor y baje lentamente el
motor fueraborda.
SMU28195
Navegación en otras
condiciones
Navegación en agua salada
Después de navegar en agua salada, lave
los conductos del agua de refrigeración con
agua dulce para evitar que se obstruyan.
También debería lavarse el exterior del motor fueraborda con agua dulce.
Navegación en aguas turbias, fangosas o
acídicas
Yamaha recomienda encarecidamente que
utilice el kit de bombeo opcional cromado
(consulte la página 14) si utiliza el motor fueraborda en aguas acídicas o aguas con un
alto contenido en sedimentos, como aguas
fangosas o turbias. Después de navegar en
este tipo de aguas, lave los conductos de refrigeración con agua dulce para evitar la corrosión. También debería lavarse el exterior
del motor fueraborda con agua dulce.
49
Mantenimiento
ADVERTENCIA
PRECAUCIÓN
ZMU04261
SMU2822A
Transporte y almacenamiento
del motor fueraborda
SWM02620
● TENGA CUIDADO al transportar el de-
pósito de combustible, ya sea en una
embarcación o en un coche.
● NO llene el depósito de combustible
hasta su capacidad máxima. La gasolina se expandirá considerablemente a
medida que se calienta y puede generar
presión en el depósito de combustible.
Esto puede causar fugas de combustible y un peligro de incendio potencial.
● La fuga de combustible entraña un pe-
ligro de incendio. Cuando transporte y
almacene el motor fueraborda, desconecte la línea de combustible del motor
fueraborda para impedir la fuga de
combustible.
● Nunca se ponga bajo el motor fuerabor-
da éste esté inclinado. Si el motor fueraborda cae accidentalmente podrían
producirse lesiones graves.
● No utilice la palanca o el botón del so-
porte de inclinación cuando remolque
la embarcación. Al vibrar, el motor fueraborda podría desprenderse del soporte de inclinación y caer. Si el motor
fueraborda no puede remolcarse en la
posición de funcionamiento normal,
utilice un dispositivo de soporte adicional para fijarlo en la posición de inclinación.
SCM02440
Cuando conserve el motor fueraborda
durante un tiempo prolongado deberá vaciarse el combustible del depósito de
combustible. El combustible deteriorado
podría obstruir la línea de combustible dificultando el arranque del motor o un funcionamiento incorrecto del mismo.
Cuando almacene o transporte el motor fueraborda, asegúrese de seguir el procedimiento abajo indicado.
● Desconecte la línea de combustible del
motor fueraborda.
● Apriete la tapa del depósito de combusti-
ble y su tornillo de ventilación de aire.
● Cuando el motor fueraborda esté inclinado
un tiempo prolongado para amarrar o remolcar la embarcación, desconecte la línea de combustible del motor fueraborda.
Apriete la tapa del depósito de combusti-
ble y su tornillo de ventilación de aire.
El motor fueraborda debería transportarse y
almacenarse en la posición normal de funcionamiento. Si no hay suficiente distancia
para transporte en carretera en esta posición, entonces remolque el motor fueraborda
en la posición inclinada utilizando un dispositivo de soporte del motor como una barra
protectora de peto de popa. Consulte con su
concesionario Yamaha para más información.
SMU28241
Almacenamiento del motor
fueraborda
Cuando su motor fueraborda Yamaha vaya
a permanecer almacenado durante un perío-
50
Mantenimiento
PRECAUCIÓN
ZMU04261
do prolongado (2 meses o más), deberá realizar varios procedimientos importantes para
evitar un daño excesivo.
Se recomienda llevar el motor fueraborda a
un concesionario Yamaha antes de proceder
a su almacenamiento con el fin de realizar
las revisiones oportunas. Sin embargo, los
procedimientos siguientes puede realizarlos
usted mismo con un mínimo de herramientas.
SCM01080
● Para evitar los problemas que puede
causar la entrada de aceite desde el
cárter al cilindro, mantenga el motor
fueraborda en la posición indicada
cuando lo transporte o almacene. Si almacena o transporta el motor fueraborda de costado (no verticalmente),
colóquelo sobre un cojín después de
haber vaciado el aceite del motor.
● No ponga el motor fueraborda de costa-
do antes de vaciar completamente el
agua de refrigeración, ya que de lo contrario podrá penetrar agua en el cilindro
a través de la salida de escape y causar
problemas en el motor.
● Almacene el motor fueraborda en un lu-
gar seco y bien ventilado, resguardado
de la luz directa del sol.
SMU28305
Procedimiento
SMU28323
Lavado con el conector de lavado
Lavado con el conector de lavado
1. Lave el cuerpo del motor fueraborda con
agua dulce. PRECAUCIÓN: No rocíe
agua en la entrada de aire.
Para obtener más información, consulte
la página 53.
2. Desconecte el tubo de combustible del
motor o cierre la llave del combustible, si
se incluye.
3. Retire la capota superior del motor y la
tapa del silenciador. Retire la hélice.
4. Instale el conector de lavado sobre la
entrada de agua de refrigeración.
PRECAUCIÓN: No utilice el motor sin
suministrarle agua de refrigeración.
La sobretemperatura puede ocasionar daños en la bomba de agua del
motor o en el motor. Antes de arrancar el motor, asegúrese de suministrar agua a los conductos del agua de
refrigeración. No utilice el motor fueraborda a gran velocidad con el conector de lavado, ya que podría
ocasionar una sobretemperatura en
el motor.
[SCM02000]
[SCM01840]
51
1. Conector de lavado
5. El lavado del sistema de refrigeración
resulta esencial para evitar que se obs-
NOTA:
NOTA:
PRECAUCIÓN
truya con sal, arena o suciedad. Además, la nebulización/lubricación del
motor resulta obligatoria para evitar un
daño excesivo del mismo debido a la
oxidación. Realice el lavado y la nebulización al mismo tiempo.
¡ADVERTENCIA! No toque ni retire
los componentes eléctricos cuando
arranque el motor o mientras esté
funcionando. Mantenga las manos, el
cabello y la ropa alejados del volante
y de otros componentes giratorios
mientras el motor esté en marcha.
[SWM00091]
6. Haga funcionar el motor a ralentí rápido
durante unos minutos en punto muerto.
7. Justo antes de apagar el motor, pulverice rápidamente “aceite para nebulización” en el interior de cada carburador o
en el orificio de nebulización de la tapa
del silenciador, si se incluye. Si se hace
correctamente, el motor desprenderá un
humo excesivo y casi se calará.
8. Retire el conector de lavado.
9. Instale la tapa del silenciador/tapón del
orificio de nebulización y la capota superior.
10. Si no se dispone de “aceite para nebulización”, haga funcionar el motor a ralentí rápido hasta que se vacíe el sistema
de combustible y se pare el motor.
11. Drene completamente el agua de refrigeración del motor. Limpie bien el cuerpo.
12. Si no se dispone de “aceite para nebulización”, retire la(s) bujía(s). Vierta una
cucharadita de aceite de motor limpio en
cada cilindro. Haga girar el motor manualmente varias veces. Vuelva a colocar la(s) bujía(s).
Mantenimiento
Su concesionario Yamaha puede proporcionarle un conector de lavado.
SMU28402
Lubricación
1. Instale la(s) bujía(s) y apriételas al par
especificado. Para obtener información
sobre la instalación de las bujías, vea la
página 58.
2. Cambie el aceite para engranajes. Para
obtener instrucciones, vea la página 64.
Inspeccione el aceite para comprobar si
existe en él agua, que indicaría un sello
con fugas. La sustitución del sello debe
hacerla un concesionario autorizado de
Yamaha antes de utilizarlo.
3. Aplique grasa a todos los engrasadores.
Para obtener más detalles, vea la página 58.
En caso de un almacenamiento prolongado,
se recomienda nebulizar el motor con aceite.
Póngase en contacto con su concesionario
Yamaha para obtener información sobre el
aceite y los procedimientos de nebulización
para el motor.
SMU28444
Motor de lavado
Realice este procedimiento inmediatamente
después del funcionamiento conseguir la
mejor descarga de agua.
SCM01530
No realice este procedimiento mientras el
motor está en marcha. La bomba de agua
también podría resultar dañada y pueden
producirse graves daños por sobrecalentamiento.
1. Tras apagar el motor, desenrosque el
conector de manguera de jardín del
adaptador en la bandeja motor.
52
Mantenimiento
NOTA:
1
2
3
ZMU04264
ZMU04236
1. Racor
2. Conector manguera de jardín
3. Adaptador para manguera de jardín
bremente durante el funcionamiento
normal. Puede fugarse agua por el
conector en lugar de refrigerar el motor, lo que podría ocasionar una grave sobretemperatura. Asegúrese de
que el conector está bien apretado en
el racor después de lavar el motor.
[SCM00541]
● Cuando lave el motor con la embarcación
en el agua, inclinar el motor fueraborda
hasta que se encuentra completamente
fuera del agua ofrecerá mejores resultados.
● Para consultar las instrucciones de lavado
del sistema de refrigeración, vaya a la página 50.
SMU28451
Limpieza del motor fueraborda
Después de utilizarlo, lave el exterior del motor fueraborda con agua dulce. Lave el sistema de refrigeración con agua dulce.
2. Enrosque el adaptador de manguera de
jardín en una manguera que esté conectada con un suministro de agua dulce y,
a continuación, conéctelo con el conector de la manguera de jardín.
3. Con el motor apagado, accione la llave
del agua y deje que el agua fluya por los
conductos de agua de refrigeración durante unos 15 minutos. Corte el agua y
luego desconecte la manguera de jardín
del conector de manguera de jardín.
4. Reinstale el conector de manguera de
jardín en el adaptador en la bandeja motor. Apriete firmemente el conector.
PRECAUCIÓN: No deje suelto el conector de la manguera de jardín en el
racor de la bandeja motor ni permita
que la manguera quede colgando li-
53
SMU28461
Comprobación de la superficie
pintada del motor fueraborda
Compruebe el motor fueraborda para ver si
tiene rayas, muescas, o pintura desprendida. Las zonas en las que la pintura esté dañada están más expuestas a la oxidación. Si
es necesario, limpie y pinte esas zonas.
Puede disponer de una pintura de retoque
Mantenimiento
ADVERTENCIA
en su concesionario Yamaha.
SMU2847C
Mantenimiento periódico
SWM01871
Estos procedimientos exigen conocimientos mecánicos, herramientas y otros
equipos. Si no dispone de los conocimientos, herramientas y equipos apropiados para realizar una tarea de
mantenimiento, solicite a un concesionario Yamaha o a un mecánico cualificado
que realice el trabajo.
El procedimiento implica desmontar el
motor y exponer piezas peligrosas. Para
reducir el riesgo de lesiones ocasionadas
por piezas móviles, calientes o eléctricas:
● Pare el motor y lleve consigo la llave y
el cable de hombre al agua (piola) cuando realice tareas de mantenimiento a
menos que se indique lo contrario.
● Los interruptores de elevación y trima-
do del motor funcionan incluso con la
llave de contacto en posición de apagado. Mantenga a las personas alejadas
de los interruptores cuando esté manipulando el motor. Cuando el motor esté
levantado, manténgase alejado de la
zona de debajo del motor o entre éste y
el soporte de fijación. Asegúrese de
que nadie se encuentra en esta zona
antes de utilizar el mecanismo de elevación y trimado del motor.
● Deje que se enfríe el motor antes de
manipular piezas o fluidos calientes.
● Monte siempre el motor completamen-
te antes de su uso.
SMU28511
Piezas de respeto
Si hacen falta piezas de respeto, utilice únicamente piezas originales Yamaha u otras
de diseño y calidad equivalente. Cualquier
pieza de calidad inferior podría funcionar inadecuadamente, y la pérdida resultante de
control podría poner en peligro al operador y
a los pasajeros. Las piezas y accesorios originales Yamaha los puede adquirir en su
concesionario Yamaha.
SMU34151
Condiciones de funcionamiento
graves
Entre las condiciones de funcionamiento
graves se incluyen uno o varios de los siguientes tipos de funcionamiento regular:
● Funcionamiento continuo a la velocidad
máxima del motor o a gran velocidad
(r/min) durante muchas horas
● Funcionamiento continuo a una velocidad
baja (r/min) durante muchas horas
● Funcionamiento sin tiempo suficiente para
que el motor se caliente y se enfríe
● Aceleración y deceleración rápidas fre-
cuentes
● Cambio de marchas frecuente
● Arranque y parada del motor frecuentes
● Funcionamiento que a menudo fluctúa en-
tre cargas ligeras y pesadas
Los motores fueraborda que funcionen bajo
cualquiera de las condiciones anteriores requieren un mantenimiento más frecuente.
Yamaha recomienda realizar este servicio
con el doble de frecuencia que se especifique en la tabla de funcionamiento. Por ejemplo, si un determinado servicio debería
realizarse cada 50 horas, hágalo cada 25
horas. De estar forma, contribuirá a evitar un
deterioro más rápido de los componentes
del motor.
54
Mantenimiento
NOTA:
SMU34446
Tabla de mantenimiento 1
● Consulte las secciones de este capítulo para obtener explicaciones sobre cada acción es-
pecífica del propietario.
● El ciclo de mantenimiento indicado en estas tablas está basado en un uso de 100 horas
al año y un lavado periódico de los conductos del agua de refrigeración. La frecuencia de
las tareas de mantenimiento debería ajustarse cuando se utilice el motor en condiciones
adversas, por ejemplo, al navegar a baja velocidad durante periodos de tiempo prolongados.
● El desmontaje o las reparaciones pueden requerirse en función del resultado de las com-
probaciones de mantenimiento.
● Las piezas fungibles o consumibles y los lubricantes perderán su efectividad a lo largo del
tiempo y en condiciones de uso normales independientemente del periodo de garantía.
● Cuando se utilice en agua salada, fangosa o turbia, el motor deberá lavarse con agua lim-
pia después de cada uso.
El símbolo “ ” indica las comprobaciones que puede realizar usted mismo.
El símbolo “ ” indica el trabajo que deberá realizar su concesionario Yamaha.
Inicial Cada
Elemento Acciones
Ánodo(s) (exterior(es))
Ánodo(s) (culata, tapa
del termostato)
Ánodos (tapa de
escape, tapa del conducto del agua de refrigeración, tapa del
rectificador regulador)
Batería (nivel de electrolito, terminal)
Batería (nivel de electrolito, terminal)
Fuga de agua de refrigeración
Cierre de la capota Inspección
Condición de arranque
del motor/ruido
Velocidad de ralentí del
motor/ruido
Inspección o sustitución, según se requiera
Inspección o sustitución, según se requiera
Sustitución
Inspección
Relleno, carga o sustitución, según se
requiera
Inspección o sustitución, según se requiera
Inspección
Inspección
20 horas
(3 meses)
100 horas
(1 año)
300 horas
(3 años)
500 horas
(5 años)
55
Elemento Acciones
Aceite de motor Sustitución
Filtro de aceite del
motor (cartucho)
Filtro de gasolina
(puede desmontarse)
Tubo de combustible
(alta presión)
Tubo de combustible
(alta presión)
Tubo de combustible
(baja presión)
Tubo de combustible
(baja presión)
Bomba de gasolina
Fugas de aceite del
motor/combustible
Aceite para engranajes Sustitución
Puntos de engrase Engrase
Turbina/casquillo de la
bomba de agua
Turbina/casquillo de la
bomba de agua
Unidad de elevación y
trimado del motor
Hélice/tuerca de la
hélice/pasador de la
hélice
PCV (Válvula reguladora de presión)
Conexión del inversor/cable del inversor
Bujía(s)
Pipetas de bujía/cables
de bujía
Agua del chivato del
agua de refrigeración
Sustitución
Inspección o sustitución, según se requiera
Inspección
Inspeccionar o cambiar
según sea necesario
Inspección
Inspeccionar o cambiar
según sea necesario
Inspección o sustitución, según se requiera
Inspección
Inspección o sustitución, según se requiera
Sustitución
Inspección
Inspeccionar o cambiar
según sea necesario
Inspección o sustitución, según se requiera
Inspección, ajuste o
sustitución, según se
requiera
Inspeccionar o cambiar
según sea necesario
Inspeccionar o cambiar
según sea necesario
Inspección
Mantenimiento
Inicial Cada
20 horas
(3 meses)
100 horas
(1 año)
300 horas
(3 años)
500 horas
(5 años)
56
Mantenimiento
NOTA:
Elemento Acciones
Conexión del acelerador/cable del acelerador/puesta a punto de
las válvulas aceleradoras
Termostato
Correa de distribución
Holgura de la válvula Inspección y ajuste
Entrada del agua de
refrigeración
Interruptor princi-
pal/interruptor de
parada/interruptor del
estrangulador
Conexiones del mazo
de cables/conexiones
del acople de cables
(Yamaha) Medidor/indicador
Depósito de combustible (depósito portátil
Yamaha)
SMU34451
Tabla de mantenimiento 2
Inspección, ajuste o
sustitución, según se
requiera
Inspección o sustitución, según se requiera
Inspección o sustitución, según se requiera
Inspección
Inspección o sustitución, según se requiera
Inspeccionar o cambiar
según sea necesario
Inspección
Inspección y limpieza,
según se requiera
Inicial Cada
20 horas
(3 meses)
100 horas
(1 año)
300 horas
(3 años)
500 horas
(5 años)
Elemento Acciones
Guía de escape/colector de escape
Correa de distribución Sustitución
SMU28910
Inspeccionar o cambiar
según sea necesario
Cada
1000 horas
Cuando se utilice gasolina con plomo o con alto contenido de azufre, puede ser necesario
inspeccionar la holgura de válvulas con mayor frecuencia que cada 500 horas.
57
Mantenimiento
ZMU05059
SMU28943
Engrase
Grasa tipo A de Yamaha (grasa resistente al agua)
Grasa tipo D de Yamaha (grasa resistente a la corrosión; para el eje de la hélice)
F100B
SMU28957
Limpieza y ajuste de la bujía
La bujía es un componente importante del
motor y es fácil de inspeccionar. El estado
de la bujía puede indicar algo sobre el estado del motor. Por ejemplo, si la porcelana del
electrodo central es muy blanca, ello podría
indicar una fuga de aire de admisión o un
problema de carburación en ese cilindro. No
intente diagnosticar problemas usted mismo. En su lugar, lleve el motor fueraborda a
un concesionario Yamaha. Debería extraer y
comprobar periódicamente la bujía, ya que
el calor y los depósitos harán que la bujía se
estropee y erosione.
1. Extraiga las pipetas de las bujías.
58
Mantenimiento
NOTA:
ADVERTENCIA
PRECAUCIÓN
ZMU06278
2. Extraiga las bujías. Si el deterioro del
electrodo resulta excesivo o si los depósitos de carbón u otros depósitos son
excesivos, sustituya la bujía con otra del
tipo correcto. ¡ADVERTENCIA! Cuan-
do desmonte o instale una bujía, procure no dañar el aislante. Un aislante
dañado podría permitir la formación
de chispas exteriores, lo que podría
dar lugar a una explosión o un incendio.
[SWM00561]
Bujía estándar:
LFR5A-11
3. Asegúrese de utilizar la bujía especifica-
da, de lo contrario el motor no podrá funcionar correctamente. Antes de montar
la bujía, mida la distancia entre el electrodo con una galga de espesores de
alambre, sustitúyala si se encuentra fuera de la especificación.
Par de la bujía:
25.0 Nm (2.55 kgf-m, 18.4 ft-lb)
Si no hay disponible una llave dinamométrica cuando monte una bujía, una buena estimación del par correcto es un apriete
manual de 1/4 a 1/2 vueltas. Ajuste la bujía
al par correcto tan pronto como sea posible
con una llave dinamométrica.
SMU37450
Comprobación del filtro de gasolina
Compruebe periódicamente el filtro de gasolina. Si se encuentra agua o cuerpos extraños en el filtro, límpielo o cámbielo. Para
limpiar o cambiar el filtro de gasolina, consulte a su concesionario de Yamaha.
1. Huelgo de la bujía
2. Número de referencia de la bujía
3. Marca de D.I. de la bujía (NGK)
Huelgo de la bujía:
1.0–1.1 mm (0.039–0.043 in)
4. Cuando monte el tapón, elimine con un
trapo toda la suciedad de las roscas y
enrósquelo con el par correcto.
59
SMU29044
Inspección de la velocidad de ralentí
SWM00451
● No toque ni retire piezas eléctricas
cuando arranque el motor o mientras
esté en funcionamiento.
● Mantenga las manos, el cabello y la
ropa a distancia del volante y de otras
piezas giratorias mientras el motor esté
en marcha.
SCM00490
Este procedimiento debe realizarse te-
Mantenimiento
PRECAUCIÓN
NOTA:
ZMU04240
ZMU06470
1
niendo el motor fueraborda en el agua.
Puede utilizarse un conector de lavado o
el depósito de pruebas.
Si el barco no está equipado con un tacómetro para el motor fueraborda, utilice un tacómetro de diagnóstico para realizar este
procedimiento. Los resultados pueden variar
dependiendo de que las pruebas se hagan
con el conector de lavado, en un depósito de
pruebas, o con el motor fueraborda en el
agua.
1. Arranque el motor y deje que se caliente
en punto muerto hasta que funcione normalmente.
2. Cuando el motor se haya calentado,
compruebe si la velocidad de ralentí
está ajustada de acuerdo con las especificaciones. Encontrará las especificaciones de la velocidad de ralentí en la
página 10. Si surgen dificultades al comprobar la velocidad de ralentí, o si es necesario ajustarla, consulte con un
concesionario autorizado de Yamaha o
con un mecánico cualificado.
SMU39101
Cambio del aceite de motor
SCM01710
no sea exacto.
[SCM01861]
2. Arranque el motor. Caliente el motor y
déjelo a ralentí entre 5-10 minutos.
3. Pare el motor y déjelo durante 5-10 minutos.
4. Retire la capota superior.
5. Retire el tapón de llenado de aceite. Saque la varilla del aceite y utilice el cambiador de aceite para extraer
completamente el aceite.
Cambie el aceite de motor después de las
20 primeras horas de funcionamiento o 3
meses primeros meses y, a partir de entonces, cada 100 horas o a intervalos de
1 año. De lo contrario el motor se desgastará rápidamente.
Extraiga el aceite del motor con un cambiador de aceite.
1. Coloque el motor fueraborda en posición vertical (no inclinado).
PRECAUCIÓN: Si el motor fueraborda no está nivelado, es posible que el
nivel indicado en la sonda de aceite
1. Cambiador de aceite
Si no se dispone de un cambiador de aceite,
retire el tornillo de drenaje mientras sujeta un
recipiente debajo del orificio de drenaje.
Deje que el aceite se drene por completo.
Limpie de inmediato el aceite derramado.
60
Mantenimiento
1
ZMU04241
1
ZMU04242
ZMU02082
1
3
2
1. Tornillo de drenaje
6. Añada la cantidad correcta de aceite por
el orificio de llenado. Vuelva a colocar el
tapón de llenado y la sonda de nivel.
PRECAUCIÓN: Si se añade una cantidad excesiva de aceite, podrían producirse fugas o daños. Si el nivel de
aceite se encuentra por encima de la
marca de nivel superior, vacíe aceite
hasta que el nivel sea el especificado.
[SCM01850]
Aceite de motor recomendado:
Aceite de motor de fuera de borda de
4-tiempos
Cantidad de aceite de motor de sustitución (en el momento del mantenimiento
periódico):
Sin sustitución del filtro de aceite:
3.5 L (3.70 US qt, 3.08 Imp.qt)
Con sustitución del filtro de aceite:
3.7 L (3.91 US qt, 3.26 Imp.qt)
7. Deje el motor fueraborda entre 5-10 minutos.
8. Extraiga la sonda de aceite y límpiela.
9. Introduzca la sonda de nivel y vuelva a
extraerla. Asegúrese de introducir completamente la sonda en la guía, ya que
de lo contrario, la medida del nivel de
aceite no será correcta.
10. Vuelva a comprobar el nivel del aceite
con la sonda de nivel para asegurarse
de que se encuentra entre las marcas
superior e inferior. Si el nivel de aceite
no es el especificado, consulte a su concesionario Yamaha.
1. Tapón de llenado de aceite
61
1. Marca de nivel inferior
2. Sonda de nivel
3. Marca de nivel superior
11. Arranque el motor y compruebe que el
indicador de aviso de presión de aceite
Mantenimiento
NOTA:
ADVERTENCIA
ZMU04286
ZMU01897
baja permanece apagado. Compruebe
asimismo que no existan fugas de
aceite. PRECAUCIÓN: Si se enciende
el indicador de aviso de baja presión
del aceite o si hay fugas de aceite,
pare el motor y localice la causa. Si
se sigue utilizando el motor sin antes
solucionar el problema, podría sufrir
graves daños. Si el problema no se
puede localizar y corregir, póngase
en contacto con su concesionario de
Yamaha.
[SCM01622]
12. El aceite usado se debe eliminar de
acuerdo con las normativas locales.
● Para obtener más información sobre la
manera de eliminar el aceite usado, consulte a su concesionario Yamaha.
● Cambie el aceite más a menudo cuando
utilice el motor en condiciones adversas,
como al navegar a baja velocidad durante
periodos prolongados.
SMU29114
Comprobación de los cables y
conectores
● Compruebe que cada conector está bien
acoplado.
● Compruebe que cada uno de los cables de
toma de tierra está firmemente sujeto.
SMU32112
Comprobación de la hélice
SWM01881
Podría sufrir lesiones graves si el motor
arrancase accidentalmente estando cerca de la hélice. Antes de inspeccionar,
desinstalar o instalar la hélice, ponga el
control del inversor en punto muerto,
ponga el interruptor principal en la posición “ ”(desactivado) y retire la llave; a
continuación, suelte el seguro del interruptor de hombre al agua. Apague el
desconector de la batería si su barco tuviera uno.
No sujete la hélice con la mano cuando afloje o apriete su tuerca. Coloque un bloque de
madera entre la placa anticavitación y la hélice para evitar el giro de la hélice.
Puntos de comprobación
● Compruebe cada una de las palas de la
hélice para ver si están desgastadas,
muestran erosión por cavitación o ventilación, o cualquier otro daño.
● Compruebe si está dañado el eje de la hé-
lice.
● Compruebe si las estrías están desgasta-
das o dañadas.
● Compruebe si algún sedal se ha enredado
en el eje de la hélice.
62
Mantenimiento
PRECAUCIÓN
ZMU03842
1
2
3
4
5
6
SMU30672
Instalación de la hélice
SMU29234
Modelos acanalados
SCM00501
Cerciórese de utilizar un nuevo pasador
de la hélice y doblar bien los extremos.
De lo contrario, la hélice podría salirse
durante el funcionamiento y perderse.
● Compruebe si está dañado el sello de
aceite del eje de la hélice.
SMU30662
Desmontaje de la hélice
SMU29197
Modelos acanalados
1. Enderece el pasador de la hélice y extráigalo con unos alicates.
2. Retire la tuerca de la hélice, la arandela
y el separador (si se incluye).
¡ADVERTENCIA! No sujete la hélice
con la mano cuando afloje su tuerca.
[SWM01890]
1. Pasador de la hélice
2. Tuerca de la hélice
3. Arandela
4. Separador
5. Hélice
6. Arandela de empuje
3. Retire la hélice, la arandela (si se incluye) y la arandela de empuje.
63
1. Aplique al eje de la hélice grasa marina
Yamaha o una grasa resistente a la corrosión.
2. Instale el separador (si se incluye), la
arandela de empuje, la arandela (si se
incluye) y la hélice en el eje de la hélice.
PRECAUCIÓN: Cerciórese de instalar
la arandela de empuje antes de colocar la hélice. De lo contrario podrían
dañarse la carcasa inferior y el cubo
de la hélice.
[SCM01881]
3. Coloque el separador (si se incluye) y la
arandela. Apriete la tuerca de la hélice al
par especificado.
Par de apriete de la tuerca de la hélice:
55.0 Nm (5.61 kgf-m, 40.6 ft-lb)
4. Alinee la tuerca de la hélice con el orificio del eje de la misma. Inserte en el orificio un nuevo pasador de la hélice y
doble los extremos del pasador.
PRECAUCIÓN: No reutilice el pasador de la hélice. De lo contrario, podría soltarse la hélice durante el
funcionamiento.
[SCM01891]
NOTA:
Si la tuerca de la hélice no queda alineada
ADVERTENCIA
NOTA:
NOTA:
ZMU03273
2
1
con el orificio del eje de la hélice después de
apretar al par especificado, siga apretando
la tuerca para alinearla con el orificio.
SMU29289
Cambio del aceite para engranajes
SWM00800
● Asegúrese de que el motor fueraborda
está fijado correctamente al peto de
popa o a un soporte estable. Si le cae
encima el motor fueraborda, podría sufrir graves lesiones.
● No pase nunca bajo la cola mientras el
motor esté elevado, aunque esté bloqueado el soporte o la varilla del motor
elevado. Podrían producirse graves lesiones si cayese accidentalmente el
motor fueraborda.
1. Incline el motor fueraborda de modo que
el tornillo de drenaje del aceite quede en
el punto más bajo posible.
2. Coloque un recipiente adecuado debajo
de la caja de engranajes.
3. Retire el tornillo de drenaje del aceite
para engranajes y la junta.
PRECAUCIÓN: Una cantidad excesiva de partículas metálicas en el tornillo magnético de drenaje del aceite
para engranajes puede ser síntoma
Mantenimiento
de un problema en la cola. Consulte a
su concesionario de Yamaha.
1. Tornillo de drenaje del aceite para engranajes
2. Tapón del nivel de aceite
● Si el motor está equipado con un tornillo
magnético de drenaje del aceite para engranajes, retire todas las partículas metálicas del tornillo antes de instalarlo.
● Utilice siempre juntas nuevas. No vuelva a
utilizar las juntas usadas.
4. Retire el tapón del nivel de aceite y la
junta para drenar por completo el aceite.
PRECAUCIÓN: Compruebe el aceite
para engranajes usado una vez drenado. Si presenta un aspecto lechoso
o bien contiene agua o una gran cantidad de partículas de metal, es posible que la caja de engranajes esté
defectuosa. Solicite a un concesionario Yamaha que compruebe y repare
el motor fueraborda.
[SCM00713]
Para eliminar el aceite usado, consulte a su
concesionario Yamaha.
5. Coloque el motor fueraborda en posición vertical. Utilice un dispositivo de llenado flexible o presurizado para inyectar
el aceite para engranajes en el orificio
[SCM01900]
64
Mantenimiento
ADVERTENCIA
ZMU03274
ZMU02324
del tornillo de drenaje del aceite.
Aceite para engranajes recomendado:
Aceite de engranaje hipoidales
SAE #90
Cantidad de aceite para engranajes:
0.760 L (0.803 US qt, 0.669 Imp.qt)
6. Coloque una junta nueva en el tapón del
nivel de aceite. Cuando el aceite empiece a fluir del orificio del tapón del nivel de
aceite, introduzca el tapón y apriételo.
Par de apriete:
9 Nm (0.9 kgf-m, 6.6 ft-lb)
7. Coloque una junta nueva en el tornillo
de drenaje del aceite para engranajes.
Introduzca el tornillo de drenaje y apriételo.
sulte a su concesionario Yamaha.
● Manténgase a distancia de chispas, ci-
garrillos, llamas u otras fuentes de encendido cuando limpie el tanque de
combustible.
● Saque del barco el tanque de combusti-
ble antes de limpiarlo. Trabaje únicamente al exterior en una zona con
buena ventilación.
● Limpie inmediatamente el combustible
que pueda derramarse.
● Vuelva a montar con cuidado el tanque
de combustible. El montaje incorrecto
podría ser causa de fugas de combustible y dar lugar a peligro de incendio o
explosión.
● Deseche la gasolina usada según las
disposiciones locales.
1. Vacíe el tanque de combustible en un
contenedor aprobado.
2. Vierta en el tanque una pequeña cantidad de un disolvente adecuado. Coloque el tapón y agite el tanque. Drene el
disolvente completamente.
3. Quite los tornillos que sujetan el conector de gasolina. Tire del conjunto y sáquelo del tanque.
Par de apriete:
9 Nm (0.9 kgf-m, 6.6 ft-lb)
SMU29302
Limpieza del tanque de combustible
SWM00920
La gasolina es muy inflamable y sus vapores son también inflamables y explosivos.
● Si tiene alguna duda sobre la correcta
ejecución de este procedimiento, con-
65
4. Limpie el filtro (situado en el extremo del
tubo de aspiración) con un disolvente de
limpieza apropiado. Deje secar el filtro.
5. Reemplace la junta por otra nueva.
Mantenimiento
PRECAUCIÓN
NOTA:
ADVERTENCIA
PRECAUCIÓN
ZMU01901
ZMU05063
Vuelva a instalar el conector de gasolina
y apriete firmemente los tornillos.
SMU29313
Inspección y sustitución de ánodo(s)
Los motores fueraborda de Yamaha están
protegidos contra la corrosión mediante
ánodos de sacrificio. Inspecciones periódicamente los ánodos externos. Elimine las incrustaciones de las superficies de los
ánodos. Consulte con un concesionario
Yamaha para la sustitución de ánodos externos.
SCM00720
No pinte los ánodos, ya que ello podría
inutilizarlos.
internos conectados al bloque motor.
SMU29323
Comprobación de la batería (para
modelos de arranque eléctrico)
SWM01902
El electrolítico de la batería es tóxico y
corrosivo, y las baterías generan gas de
hidrógeno explosivo. Cuando trabaje cerca de la batería:
● Utilice gafas protectoras y guantes de
goma.
● No fume ni acerque a la batería ninguna
otra fuente de ignición.
El procedimiento para comprobar la batería
varía según las diferentes baterías. Este procedimiento incluye comprobaciones típicas
válidas para muchas baterías, pero siempre
deberá consultar las instrucciones del fabricante de la batería.
SCM01920
A menos que se mantenga en buen estado, la batería se deteriorará rápidamente.
Inspeccione los cables de tierra conectados
con ánodos externos en modelos equipados.
Consulte con un concesionario Yamaha
para la inspección y la sustitución de ánodos
1. Compruebe el nivel de electrolito.
2. Compruebe la carga de la batería. Si su
embarcación está equipada con un velocímetro digital, el voltímetro y las funciones de aviso de tensión baja le
ayudarán a supervisar la carga de la ba-
66
Mantenimiento
ADVERTENCIA
PRECAUCIÓN
ZMU01811
1
2
3
tería. Si es necesario cargar la batería,
consulte a su concesionario Yamaha.
3. Compruebe las conexiones de la batería. Deben estar limpias, bien sujetas y
cubiertas con una tapa aislante.
¡ADVERTENCIA! Una conexión incorrecta puede producir cortocircuitos
o chispas y provocar una explosión.
[SWM01912]
SMU29334
Conexión de la batería
SWM00572
Monte el soporte de la batería de forma
segura en un lugar seco, bien ventilado y
aislado de las vibraciones del barco. Instale la batería completamente cargada en
el soporte.
SCM01124
No invierta los cables de la batería. De lo
contrario, se podrían dañar los componentes eléctricos.
1. Asegúrese de que el interruptor principal
(en los modelos aplicables) está en la
posición “ ” (desactivado) antes de
manipular la batería.
2. En primer lugar, conecte el cable de batería rojo al terminal POSITIVO (+). A
continuación, conecte el cable de batería negro al terminal NEGATIVO (-).
1. Cable rojo
2. Cable negro
3. Batería
3. Los cables y contactos eléctricos de la
batería deberán estar limpios y conectados correctamente, ya que de lo contrario, la batería no arrancará el motor.
SMU29371
Desconexión de la batería
1. Desactive el conmutador de corte de la
batería (si está equipado) y el interruptor
principal. PRECAUCIÓN: Si no se reti-
ran, podría dañarse el sistema eléctrico.
[SCM01930]
2. Desconecte el o los cables negativos del
terminal negativo (-). PRECAUCIÓN:
Desconecte siempre todos los cables
negativos (-) primero para evitar un
cortocircuito y dañar el sistema eléctrico.
[SCM01940]
3. Desconecte el o los cables positivos y
extraiga la batería de la embarcación.
4. Limpie, mantenga y conserve la batería
de acuerdo con las instrucciones del fabricante.
67
Corrección de averías
SMU29427
Localización de averías
Un fallo en los sistemas de combustible,
compresión o encendido puede ocasionar
un arranque incorrecto, pérdida de potencia
u otros problemas. Esta sección describe las
comprobaciones básicas y las posibles soluciones, y cubre todos los motores fueraborda de Yamaha. Así pues, es posible que
algunos elementos no se apliquen a su modelo.
Si su motor fueraborda necesita ser reparado, llévelo a su concesionario Yamaha.
Si el indicador de aviso de problemas en el
motor está parpadeando, consulte a su concesionario Yamaha.
El arrancador no funcionará.
P. ¿La capacidad de la batería es escasa o
baja?
R. Compruebe el estado de la batería. Utilice
una batería de la capacidad recomendada.
P. ¿Las conexiones de la batería están flojas
o corroídas?
R. Apriete los cables de la batería y limpie
los terminales.
R. Cambie a punto muerto.
El motor no arrancará (el arrancador funciona).
P. ¿Está vacío el depósito de combustible?
R. Llene el depósito con combustible limpio.
P. ¿El combustible está contaminado o sucio?
R. Llene el depósito con combustible limpio.
P. ¿Está obstruido el filtro de combustible?
R. Limpie o sustituya el filtro.
P. ¿El procedimiento de arranque no es correcto?
R. Consulte la página 39.
P. ¿La bomba de gasolina no funciona correctamente?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿La(s) bujía(s) están deterioradas o no
son del tipo correcto?
R. Inspeccione la(s) bujía(s). Límpielas o
sustitúyalas por otras del tipo recomendado.
P. ¿Está fundido el fusible para el relé de
arranque eléctrico o el circuito eléctrico?
R. Compruebe la causa de la sobrecarga
eléctrica y repárela. Sustituya el fusible por
otro del amperaje adecuado.
P. ¿Están defectuosos los componentes del
arrancador?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿La palanca del inversor tiene una marcha engranada?
P. ¿La(s) bujía(s) no están ajustadas correctamente?
R. Compruebe el/los tapón(es) de reajuste.
P. ¿El cable de encendido está dañado o no
está conectado correctamente?
R. Compruebe si los cables están desgastados o dañados. Apriete todas las conexiones
sueltas. Sustituya los cables desgastados o
dañados.
P. ¿Están defectuosas las piezas de encendido?
68
Corrección de averías
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿El cable de hombre al agua (piola) no
está fijado?
R. Fije el cable.
P. ¿Están dañadas las piezas internas del
motor?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
El motor funciona a velocidad de ralentí
de forma irregular o se cala.
P. ¿La(s) bujía(s) están deterioradas o no
son del tipo correcto?
R. Inspeccione la(s) bujía(s). Límpielas o
sustitúyalas por otras del tipo recomendado.
P. ¿Está obstruido el sistema de combustible?
R. Compruebe si se ha quedado pillado algún tubo de combustible o existe cualquier
otra obstrucción en el sistema de combustible.
P. ¿El huelgo de la bujía no es correcto?
R. Inspecciónelo y ajústelo según se especifique.
P. ¿El cable de encendido está dañado o no
está conectado correctamente?
R. Compruebe si los cables están desgastados o dañados. Apriete todas las conexiones
sueltas. Sustituya los cables desgastados o
dañados.
P. ¿No se está utilizando el aceite de motor
especificado?
R. Compruebe y sustituya el aceite según lo
especificado.
P. ¿El termostato está defectuoso u obstruido?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Los ajustes del carburador no son correctos?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿El combustible está contaminado o sucio?
R. Llene el depósito con combustible limpio.
P. ¿Está obstruido el filtro de combustible?
R. Limpie o sustituya el filtro.
P. ¿Las piezas de encendido no funcionan
correctamente?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Se ha activado el sistema de aviso?
R. Localice y corrija el motivo del aviso.
69
P. ¿Está dañada la bomba de gasolina?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Está cerrado el suspiro del tanque del
depósito de combustible?
R. Abra el suspiro del tanque.
P. ¿Se ha tirado del tirador del estrangulador?
R. Vuelva a la posición original.
P. ¿El ángulo del motor es demasiado elevado?
R. Vuelva a la posición de funcionamiento
Corrección de averías
normal.
P. ¿Está obstruido el carburador?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿La conexión del conector de combustible
no es correcta?
R. Conéctelo correctamente.
P. ¿El ajuste de la válvula del acelerador no
es correcto?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Está desconectado el cable de la batería?
R. Conéctelo de forma segura.
El zumbador de aviso suena o el indicador se enciende.
P. ¿Está obstruido el sistema de refrigeración?
R. Compruebe si la toma de agua está limitada.
P. ¿El nivel de aceite de motor es bajo?
R. Llene el depósito de aceite con el aceite
de motor especificado.
P. ¿El rango de temperatura de la bujía no
es correcto?
R. Inspeccione la bujía y sustitúyala por otra
del tipo recomendado.
P. ¿No se está utilizando el aceite de motor
especificado?
R. Compruebe y sustituya el aceite por otro
del tipo especificado.
P. ¿El aceite de motor está contaminado o
deteriorado?
R. Sustituya el aceite por otro limpio y del
tipo especificado.
P. ¿Está obstruido el filtro de aceite?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿La bomba de aceite/inyección no funciona correctamente?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿La carga en la embarcación no está distribuida correctamente?
R. Distribuya la carga para colocar la embarcación sobre una superficie plana.
P. ¿Están defectuosos el termostato o la
bomba de agua?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Existe un exceso de agua en la taza del
filtro de combustible?
R. Drene la taza del filtro.
Pérdida de potencia del motor.
P. ¿Está dañada la hélice?
R. Repare o sustituya la hélice.
P. ¿El paso o el diámetro de la hélice no son
correctos?
R. Instale la hélice adecuada para navegar
dentro del rango de velocidad (r/min) recomendado.
P. ¿El ángulo de trimado no es correcto?
R. Ajuste el ángulo de trimado para lograr el
funcionamiento más eficaz.
70
Corrección de averías
P. ¿Está instalado el motor a la altura correcta en el peto de popa?
R. Coloque el motor a la altura correcta en el
peto de popa.
P. ¿Se ha activado el sistema de aviso?
R. Localice y corrija el motivo del aviso.
P. ¿Se ha deteriorado la parte inferior de la
embarcación con las adherencias marinas?
R. Limpie la parte inferior de la embarcación.
P. ¿La(s) bujía(s) están deterioradas o no
son del tipo correcto?
R. Inspeccione la(s) bujía(s). Límpielas o
sustitúyalas por otras del tipo recomendado.
P. ¿Se han enredado algas u otras sustancias extrañas en la caja de engranajes?
R. Retire las sustancias extrañas y limpie la
cola.
P. ¿Está obstruido el sistema de combustible?
R. Compruebe si se ha quedado pillado algún tubo de combustible o existe cualquier
otra obstrucción en el sistema de combustible.
está conectado correctamente?
R. Compruebe si los cables están desgastados o dañados. Apriete todas las conexiones
sueltas. Sustituya los cables desgastados o
dañados.
P. ¿Las piezas eléctricas no funcionan correctamente?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿No se está utilizando el combustible especificado?
R. Sustituya el combustible por otro del tipo
especificado.
P. ¿No se está utilizando el aceite de motor
especificado?
R. Compruebe y sustituya el aceite por otro
del tipo especificado.
P. ¿El termostato está defectuoso u obstruido?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Está cerrado el suspiro del tanque?
R. Abra el suspiro del tanque.
P. ¿Está obstruido el filtro de combustible?
R. Limpie o sustituya el filtro.
P. ¿El combustible está contaminado o sucio?
R. Llene el depósito con combustible limpio.
P. ¿El huelgo de la bujía no es correcto?
R. Inspecciónelo y ajústelo según se especifique.
P. ¿El cable de encendido está dañado o no
71
P. ¿Está dañada la bomba de gasolina?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿La conexión del conector de combustible
no es correcta?
R. Conéctelo correctamente.
P. ¿El rango de temperatura de la bujía no
es correcto?
R. Inspeccione la bujía y sustitúyala por otra
del tipo recomendado.
P. ¿Está rota la correa de transmisión de la
ADVERTENCIA
ADVERTENCIA
bomba de combustible de alta presión?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Está respondiendo el motor de forma incorrecta a la posición de la palanca del inversor?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
El motor vibra en exceso.
P. ¿Está dañada la hélice?
R. Repare o sustituya la hélice.
Corrección de averías
namiento o cuando se le remolca. El daño
podría hacer inseguro el funcionamiento
del motor fueraborda.
Si el motor fueraborda choca contra un objeto en el agua, siga el procedimiento que se
indica a continuación.
P. ¿Está dañado el eje de la hélice?
R. Llévelo a un concesionario Yamaha para
que lo revisen.
P. ¿Se han enredado algas u otras sustancias extrañas en la hélice?
R. Retire y limpie la hélice.
P. ¿Está suelto el perno de montaje del motor?
R. Apriete el perno.
P. ¿El pivote de dirección está suelto o dañado?
R. Apriételo o llévelo a un concesionario
Yamaha para que lo revisen.
SMU29433
Acción temporal en caso de
emergencia
SMU29441
Daños por impacto
SWM00870
El motor fueraborda puede dañarse seriamente por una colisión durante el funcio-
1. Pare el motor inmediatamente.
2. Compruebe si existen daños en el sistema de control y todos los componentes.
Compruebe también si el barco está dañado.
3. Existan o no daños, regrese despacio y
con cuidado al puerto más próximo.
4. Lleve el motor fueraborda a un concesionario Yamaha para que lo inspeccionen antes de volver a utilizarlo.
SMU29473
Sustitución del fusible
Si se funde el fusible, retire la tapa eléctrica,
abra el portafusibles y extraiga el fusible con
un extractor de fusibles (si se incluye). Cámbielo por uno de respeto del amperaje correcto.
SWM00631
La sustitución de un trozo de cable o un
fusible incorrectos puede permitir un
paso excesivo de corriente. Esto podría
ocasionar daños en el sistema eléctrico y
peligro de incendio.
72
Corrección de averías
ADVERTENCIA
1
5
2
2
3
4
ZMU04247
1
ZMU04248
ZMU05060
1
Si vuelve a fundirse de inmediato el nuevo
fusible, consulte a su concesionario
Yamaha.
1. Tapa eléctrica
2. Portafusibles
3. Fusible de respeto (20 A, 30 A)
4. Fusible (20 A, 30 A)
5. Extractor de fusibles
SMU29524
No funciona el sistema de elevación
y trimado del motor
Si el motor no se puede elevar o bajar con la
unidad de elevación y trimado del motor debido a que la batería está descargada o a un
fallo de la unidad de elevación y trimado del
motor, intente elevarlo o bajarlo manualmente.
1. Afloje el tornillo de la válvula manual en
sentido contrario a las agujas del reloj
hasta que se detenga.
1. Tornillo de la válvula manual
2. Coloque el motor en la posición deseada y apriete el tornillo de la válvula manual en el sentido de las agujas del reloj.
SMU29533
El arranque no funciona
Si el mecanismo de arranque no funcionase
(es decir, el motor no pudiera ponerse en
marcha con el de arranque), puede ponerse
en marcha manualmente con un cabo de
arranque de emergencia.
SWM01022
1. Extractor de fusibles
73
● Siga este procedimiento sólo en caso
de emergencia para regresar al puerto
más cercano.
● Cuando se usa el cabo de arranque de
emergencia para poner en marcha el
motor, no funciona el dispositivo de
Corrección de averías
ZMU04250
ZMU02334
protección contra arranque con marcha puesta. Asegúrese de que la palanca del control remoto está en punto
muerto. En cualquier otro caso, el barco podría arrancar inesperadamente y
moverse, provocando un accidente.
● Fije el cable de hombre al agua a un lu-
gar seguro de su ropa, o a su brazo o
pierna mientras está en funcionamiento el barco.
● No fije el cable a ropa que pudiera rom-
perse y desprenderse. No pase el cable
por un lugar donde pudiera enredarse,
impidiendo así su funcionamiento.
● Evite tirar accidentalmente del cable
durante el funcionamiento normal. La
pérdida de potencia del motor significa
perder prácticamente el control de la dirección. Asimismo, sin potencia del
motor, el barco podría decelerarse rápidamente. Esto podría ser causa de que
las personas y los objetos del barco salieran despedidos hacia delante.
● Asegúrese de que no hay nadie detrás
de usted cuando tire del cabo de arranque. Podría producir un efecto de látigo
y dañar a alguien.
● Un volante no protegido mientras está
girando es muy peligroso. Mantenga la
ropa suelta y otros objetos a distancia
cuando arranque el motor. Utilice el
cabo de arranque de emergencia únicamente como se instruye. No toque el
volante ni otras piezas móviles cuando
esté en marcha el motor. No instale el
mecanismo de arranque o la capota superior después de estar en funcionamiento el motor.
● No toque la bobina de encendido, el ca-
ble de la bujía, la pipeta de la bujía, ni
otros componentes eléctricos cuando
arranque o tenga en funcionamiento el
motor. Podría sufrir una descarga eléctrica.
SMU29644
Motor para arranque de emergencia
1. Retire el carenado superior.
2. Quite los dos pernos que sujetan la tapa
del volante.
3. Levante la parte posterior de la tapa del
volante y tire de ella hacia adelante para
retirarla.
4. Prepare el motor para arrancarlo. Para
más información, vea la página 39.
Compruebe que el motor se encuentra
en punto muerto y que el seguro está fijado al interruptor de hombre al agua. El
interruptor principal debe estar en la posición “ ” (activado).
74
Corrección de averías
ADVERTENCIA
PRECAUCIÓN
ON STARTOFF
ZMU01906
ZMU04251
ZMU04252
5. Introduzca el extremo anudado del cabo
de arranque de emergencia en la muesca del rotor del volante y enrolle el cabo
alrededor del volante en sentido horario.
6. Saque despacio el cabo hasta que note
resistencia.
7. Quite temporalmente del volante el cabo.
8. Enrolle el cabo aproximadamente 3/4 de
vuelta alrededor del volante en sentido
horario.
9. Tire firme y enérgicamente del cabo
para arrancar el motor. Si es necesario,
repita el procedimiento.
ser irregular o incluso pararse éste. En esta
situación, siga el procedimiento que se indica a continuación.
1. Retire la tapa de la unidad CDI o la tapa
del sistema eléctrico, si está instalada.
2. Desconecte el cable amarillo (circuito de
emergencia) de la unidad CDI para regresar a puerto.
SWM00350
Al desconectar el cable amarillo, las velocidades de ralentí y bajas quedan ligeramente por encima de los valores
normales. Tenga cuidado en el arranque
o en la parada.
SCM00380
SMU29671
El motor no funciona
SMU29691
Avería del sistema de encendido
Si es baja la tensión de la batería o en el
caso improbable de una avería en el sistema
de encendido, la velocidad del motor puede
75
Siga este procedimiento sólo en caso de
emergencia y durante el tiempo suficiente para regresar a puerto con el fin de realizar la reparación oportuna.
1. Cable amarillo
1
ZMU04253
SMU33501
Tratamiento del motor
sumergido
Si el motor fueraborda está sumergido, llévelo inmediatamente a un concesionario
Yamaha. De lo contrario podría producirse
casi de forma inmediata cierta corrosión.
PRECAUCIÓN: No intente poner en marcha el motor fueraborda hasta que haya
sido completamente inspeccionado.
[SCM00401]
Corrección de averías
76
YAMAHA MOTOR CO., LTD.
Impreso en Japón
Mayo 2010–0.1 1 !
