Il convient de lire attentivement ce manuel avant la première utilisation du véhicule.

MANUEL DU PROPRIÉTAIRE

EC-03

1CB-28199-F0

Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis

avec le véhicule en cas de vente de ce dernier.

FAU46090

INTRODUCTION

AVERTISSEMENT

FAU10113

Bienvenue dans l’univers des deux roues de Yamaha ! Le modèle EC-03 est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine. Afin de tirer le meilleur parti de toutes les possibilités de la EC-03, il faut prendre le temps de lire attentivement ce manuel. Le Manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents. Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le scooter en parfait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha. L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste ! Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications apportées ultérieurement à ce scooter. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.

Lire attentivement ce manuel dans son intégralité avant d’utiliser ce scooter.

FWA12411

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL

AVERTISSEMENT

ATTENTION

N.B.

Les informations particulièrement importantes sont repérées par les notations suivantes :

Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite de ce symbole afin d’éviter les dangers de blessures ou de mort.

Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou des blessures graves.

Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le véhicule ou d’autres biens.

Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers travaux.

FAU10132

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL

FAU10200

EC-03

MANUEL DU PROPRIÉTAIRE

édition, Septembre 2010

Toute réimpression ou utilisation

non autorisée sans la permission écrite

de la Yamaha Motor Co., Ltd.

est formellement interdite.

Imprimé au Japon

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ ............ 1-1

Conseils supplémentaires relatifs

à la sécurité routière .................... 1-4

Charge de la batterie en toute

sécurité ........................................ 1-5

DESCRIPTION .................................. 2-1

Vue gauche ..................................... 2-1

Vue droite ........................................ 2-2

Commandes et instruments............. 2-3

PARTICULARITÉS DU EC-03 ........... 3-1

Particularités ................................... 3-1

Mode standard/mode puissant ....... 3-1

Autonomie ...................................... 3-2

Préserver sa batterie ...................... 3-3

Niveau de la batterie ....................... 3-4

COMMANDES ET INSTRUMENTS ... 4-1

Bipeur ............................................. 4-1

Contacteur à clé/antivol .................. 4-1

Écran multifonction ......................... 4-2

Utilisation du verrouillage de

sécurité ........................................ 4-7

Combinés de contacteurs ............. 4-10

Levier de frein avant ..................... 4-11

Levier de frein arrière ................... 4-11

Selle .............................................. 4-11

Accroche-casque .......................... 4-12

Crochet de fixation des

bagages .................................... 4-13

Poignée de manutention .............. 4-13

POUR LA SÉCURITÉ – CONTRÔLES AVANT

UTILISATION..................................... 5-1

CHARGEMENT DE LA BATTERIE... 6-1

Emplacement de charge de la

batterie ........................................ 6-1

Procédé de charge ......................... 6-3

Durée de la charge ......................... 6-8

Affichage du progrès du

chargement ................................. 6-9

Informations concernant la

batterie ........................................ 6-9

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT

LE PILOTAGE.................................... 7-1

Préparatifs pour le démarrage ....... 7-1

Démarrage ..................................... 7-3

Accélération et décélération ........... 7-4

Freinage ......................................... 7-5

Stationnement ................................ 7-5

ENTRETIENS ET RÉGLAGES

PÉRIODIQUES................................... 8-1

Entretiens périodiques et

fréquences de graissage ............ 8-2

Contrôle des bruits irréguliers du

moteur ......................................... 8-5

Contrôle de la poignée

d’accélération .............................. 8-5

Pneus .............................................. 8-6

Roues coulées ................................ 8-7

Réglage de la garde des leviers

de frein avant et arrière ............... 8-8

Contrôle des mâchoires de frein

avant et arrière ............................ 8-9

Contrôle et lubrification des

câbles ........................................ 8-10

Lubrification des leviers de frein

avant et arrière .......................... 8-10

Contrôle et lubrification de la

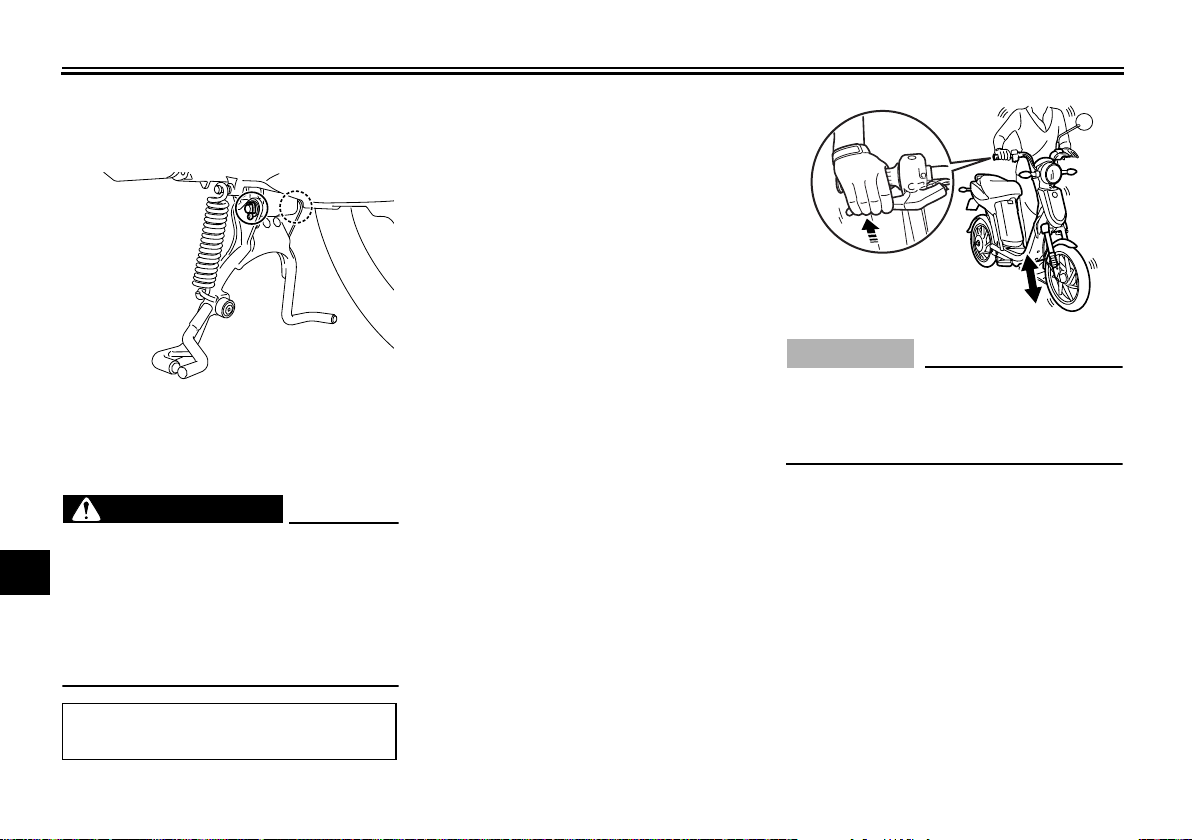

béquille centrale ........................ 8-11

Contrôle de la fourche .................. 8-11

Contrôle de la direction ................. 8-12

Contrôle des roulements de

roue ........................................... 8-12

Remplacement de l’ampoule du

phare ......................................... 8-12

Remplacement de l’ampoule du

feu arrière/stop .......................... 8-14

Remplacement d’une ampoule

de clignotant .............................. 8-14

Contrôle du cordon de charge et

de la prise de charge ................. 8-15

Diagnostic de pannes ................... 8-16

SOIN ET REMISAGE DU

SCOOTER .......................................... 9-1

Remarque concernant les pièces

de couleur mate .......................... 9-1

Soin ................................................ 9-1

Remisage ....................................... 9-3

CARACTÉRISTIQUES .................... 10-1

RENSEIGNEMENTS

COMPLÉMENTAIRES ..................... 11-1

Numéros d’identification ............... 11-1

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

Être un propriétaire responsable

L’utilisation adéquate et en toute sécurité du scooter incombe à son propriétaire. Les scooters sont des véhicules monovoies. Leur sécurité dépend de techniques de conduite adéquates et des capacités du conducteur. Tout conducteur doit prendre connaissance des exigences suivantes avant de démarrer. Le pilote doit :

 S’informer correctement auprès d’une

source compétente sur tous les as-

pects de l’utilisation du scooter.

 Observer les avertissements et procé-

der aux entretiens préconisés dans ce

Manuel du propriétaire.

 Suivre des cours afin d’apprendre à

maîtriser les techniques de conduite

sûres et correctes.

 Faire réviser le véhicule par un méca-

nicien compétent aux intervalles indi-

qués dans ce Manuel du propriétaire

ou lorsque l’état de la mécanique l’exi-

ge.

Conduite en toute sécurité

Effectuer les contrôles avant utilisation à

FAU50653

chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. L’omission du contrôle ou de l’entretien corrects du véhicule augmente les risques d’accident ou d’endommagement. Se reporter à la liste des contrôles avant utilisation à la page 5-1.

 Ce scooter est conçu pour le transport

du pilote uniquement. Ne pas charger de passager.

 La plupart des accidents de circulation

entre voitures et scooters sont dus au fait que les automobilistes ne voient pas les scooters. De nombreux accidents sont causés par un automobiliste n’ayant pas vu le scooter. Se faire bien voir semble donc permettre de réduire les risques de ce genre d’accident.

Dès lors :

• Porter une combinaison de couleur vive.

• Être particulièrement prudent à l’approche des carrefours, car c’est aux carrefours que la plupart des accidents de deux-roues se produisent.

• Rouler dans le champ de visibilité des automobilistes. Éviter de rouler dans leur angle mort.

 De nombreux accidents sont dus au

manque d’expérience du pilote. En ef-

fet, bon nombre de victimes d’accidents sont des pilotes n’ayant pas de permis.

• Ne pas rouler avant d’avoir acquis un permis de conduire et ne prêter son scooter qu’à des pilotes expérimentés.

• Connaître ses limites et ne pas se surestimer. Afin d’éviter un accident, se limiter à des manœuvres que l’on peut effectuer en toute confiance.

• S’exercer à des endroits où il n’y a pas de trafic tant que l’on ne s’est pas complètement familiarisé avec le scooter et ses commandes.

 De nombreux accidents sont provo-

qués par des erreurs de conduite du pilote de scooter. Une erreur typique consiste à prendre un virage trop large en raison d’une vitesse excessive ou un virage trop court (véhicule pas assez incliné pour la vitesse).

• Toujours respecter les limites de vitesse et ne jamais rouler plus vite que ne le permet l’état de la route et le trafic.

• Toujours signaler clairement son intention de tourner ou de changer de bande de circulation. Rouler dans le champ de visibilité des automobilis-

1-1

CONSIGNES DE SÉCURITÉ

tes.

 La posture du pilote est importante

pour le contrôle du véhicule. Pour conserver le contrôle de son scooter, il faut toujours tenir le guidon des deux mains et garder ses pieds sur les repose-pieds.

 Ne pas approcher d’aimant ni d’objet

possédant une force magnétique puissante de la poignée d’accélération. De même, ne pas disposer des objets sensibles aux champs magnétiques (cartes de crédit, montres, etc.) à proximité de la poignée d’accélération.

 Ne jamais conduire après avoir absor-

bé de l’alcool, certains médicaments ou des drogues.

 Ce scooter est conçu pour l’utilisation

sur route uniquement. Ce n’est pas un véhicule tout-terrain.

Éviter les routes inondées

Ne pas rouler sur des routes inondées. L’eau pourrait provoquer une défaillance du groupe générateur, une fuite d’électricité ou un court-circuit.

Équipement

La plupart des accidents mortels en scooter résultent de blessures à la tête. Le port du casque est le seul moyen d’éviter ou de limi-

ter les blessures à la tête.

 Toujours porter un casque homolo-

gué.

 Porter une visière ou des lunettes de

protection. Si les yeux ne sont pas protégés, le vent risque de troubler la vue et de retarder la détection des obstacles.

 Porter des bottes, une veste, un panta-

lon et des gants solides pour se protéger des éraflures en cas de chute.

 Ne jamais porter des vêtements lâ-

ches, car ceux-ci pourraient s’accrocher aux leviers de commande ou même aux roues, ce qui risque d’être la cause d’un accident.

 Toujours porter des vêtements de pro-

tection qui couvrent les jambes, les chevilles et les pieds. Le moteur et le système d’échappement sont brûlants pendant ou après la conduite, et peuvent, dès lors, provoquer des brûlures.

Charge

L’ajout accessoires ou de bagages peut réduire la stabilité et la maniabilité du scooter si la répartition du poids est modifiée. Afin d’éviter tout risque d’accident, monter accessoires et bagages avec beaucoup de soin. Redoubler de prudence lors de la conduite d’un scooter chargé d’accessoires ou

1-2

de bagages. Voici quelques directives à suivre concernant les accessoires et le chargement de ce scooter : S’assurer que le poids total du pilote, des bagages et des accessoires ne dépasse pas la charge maximum. La conduite d’un

véhicule surchargé peut être la cause d’un accident.

Charge maximale:

87 kg (192 lb)

Même lorsque cette limite de poids n’est pas dépassée, garder les points suivants à l’esprit :

 Les bagages et les accessoires doi-

vent être fixés aussi bas et près du scooter que possible. Attacher soigneusement les bagages les plus lourds près du centre du scooter et répartir le poids également de chaque côté afin de ne pas le déséquilibrer.

 Un déplacement soudain du charge-

ment peut créer un déséquilibre. S’assurer que les accessoires et les bagages sont correctement attachés avant de prendre la route. Contrôler fréquemment les fixations des accessoires et des bagages.

• Régler correctement la suspension (pour les modèles à suspension réglable) en fonction de la charge et

CONSIGNES DE SÉCURITÉ

contrôler l’état et la pression de gonflage des pneus.

• Ne jamais placer des objets lourds

ou volumineux sur le guidon, la fourche ou le garde-boue avant. Ces objets peuvent déstabiliser la direction et rendre le maniement plus difficile.

 Ce véhicule n’est pas conçu pour ti-

rer une remorque ni pour être accouplé à un side-car.

Accessoires Yamaha d’origine

Le choix d’accessoires pour son véhicule est une décision importante. Des accessoires Yamaha d’origine, disponibles uniquement chez les concessionnaires Yamaha, ont été conçus, testés et approuvés par Yamaha pour l’utilisation sur ce véhicule. De nombreuses entreprises n’ayant aucun lien avec Yamaha produisent des pièces et accessoires, ou mettent à disposition d’autres modifications pour les véhicules Yamaha. Yamaha n’est pas en mesure de tester les produits disponibles sur le marché secondaire. Yamaha ne peut dès lors ni approuver ni recommander l’utilisation d’accessoires vendus par des tiers ou les modifications autres que celles recommandées spécialement par Yamaha, même si ces pièces sont vendues ou montées par un

concessionnaire Yamaha.

Pièces de rechange, accessoires et modifications issus du marché secondaire

Bien que des produits du marché secondaire puissent sembler être de concept et de qualité identiques aux accessoires Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces modifications ne sont pas appropriés en raison du danger potentiel qu’ils représentent pour soi-même et pour autrui. La mise en place de produits issus du marché secondaire ou l’exécution d’une autre modification du véhicule venant altérer le concept ou les caractéristiques du véhicule peut soumettre les occupants du véhicule ou des tiers à des risques accrus de blessures ou de mort. Le propriétaire est responsable des dommages découlant d’une modification du véhicule. Respecter les conseils suivants lors du montage d’accessoires, ainsi que ceux donnés à la section “Charge”.

 Ne jamais monter d’accessoires ou

transporter de chargement qui pourraient nuire au bon fonctionnement du scooter. Examiner soigneusement les accessoires avant de les monter pour s’assurer qu’ils ne réduisent en rien la garde au sol, l’angle d’inclinaison dans

les virages, le débattement limite de la suspension, la course de la direction ou le fonctionnement des commandes. Vérifier aussi qu’ils ne cachent pas les feux et catadioptres.

• Les accessoires montés sur le guidon ou autour de la fourche peuvent créer des déséquilibres dus à une mauvaise distribution du poids ou à des changements d’ordre aérodynamique. Si des accessoires sont montés sur le guidon ou autour de la fourche, ils doivent être aussi légers et compacts que possible.

• Des accessoires volumineux risquent de gravement réduire la stabilité du scooter en raison d’effets aérodynamiques. Le vent peut avoir tendance à soulever le scooter et les coups de vent latéraux peuvent le rendre instable. De tels accessoires peuvent également rendre le véhicule instable lors du croisement ou du dépassement de camions.

• Certains accessoires peuvent forcer le pilote à modifier sa position de conduite. Une position de conduite incorrecte réduit la liberté de mouvement du pilote et peut limiter son contrôle du véhicule. De tels accessoires sont donc déconseillés.

1-3

CONSIGNES DE SÉCURITÉ

 La prudence est de rigueur lors de

l’installation de tout accessoire électrique supplémentaire. Si les accessoires excèdent la capacité de l’installation électrique du scooter, une défaillance pourrait se produire, ce qui risque de provoquer des problèmes d’éclairage ou une perte de puissance du moteur.

Pneus et jantes issus du marché secondaire

Les pneus et les jantes livrés avec le scooter sont conçus pour les capacités de performance du véhicule et sont conçus de sorte à offrir la meilleure combinaison de maniabilité, de freinage et de confort. D’autres pneus, jantes, tailles et combinaisons peuvent ne pas être adéquats. Se reporter à la page 8-6 pour les caractéristiques des pneus et pour plus d’informations sur leur remplacement.

Transport du scooter

Bien veiller à suivre les instructions suivantes avant de transporter le scooter dans un autre véhicule.

 Retirer tous les éléments lâches du

scooter.

 Dans la remorque ou la caisse de

chargement, diriger la roue avant droit

devant et la caler dans un rail avec corne d’arrimage.

 Arrimer le scooter à l’aide de sangles

d’arrimage ou de sangles adéquates fixées à des éléments solides du scooter, tels que le cadre ou la bride de fourche (et non, par exemple, le guidon, qui comporte des éléments en caoutchouc, ou les clignotants, ou toute pièce pouvant se briser). Choisir judicieusement l’emplacement des sangles de sorte qu’elles ne frottent pas contre des surfaces peintes lors du transport.

 Les sangles doivent, dans la mesure

du possible, quelque peu compresser la suspension afin de limiter le rebond lors du transport.

FAUT2030

Conseils supplémentaires relatifs à la sécurité routière

 Veiller à signaler clairement son inten-

tion d’effectuer un virage.

 Le freinage peut être extrêmement dif-

ficile sur route mouillée. Éviter les freinages brusques qui risquent de faire déraper le scooter. Pour ralentir sur une surface mouillée, actionner les freins lentement.

 Ralentir à l’approche d’un croisement

ou d’un virage. Le virage effectué, accélérer lentement.

 Doubler les voitures en stationnement

avec prudence. Un automobiliste inattentif pourrait brusquement ouvrir une portière.

 Les rails de chemin de fer ou de tram-

way, les plaques de fer des chantiers et les plaques d’égout deviennent extrêmement glissants lorsqu’ils sont mouillés. Ralentir et les franchir prudemment. Maintenir le scooter bien droit, car il pourrait glisser et se renverser.

 Le nettoyage du scooter risque de

mouiller les garnitures de frein. Après avoir lavé le scooter, toujours contrôler les freins avant de prendre la route.

 Toujours porter un casque, des gants,

1-4

CONSIGNES DE SÉCURITÉ

un pantalon (serré aux chevilles afin qu’il ne flotte pas) et une veste de couleur vive.

 Ne pas charger trop de bagages sur le

scooter. Un scooter surchargé est instable.

FAU50823

Charge de la batterie en toute sécurité

 Ne pas charger la batterie à des en-

droits qui risquent d’être exposés à la pluie ou à toute autre source d’humidité. Cela pourrait provoquer une électrocution ou un court-circuit.

 Pour charger la batterie, s’assurer de

ne brancher que directement la prise de charge à une prise secteur mise à la masse et protégée par un disjoncteur. Une mise à la masse incorrecte pourrait provoquer une électrocution ou un court-circuit.

 Si le véhicule est endommagé lors

d’un capotage ou d’un accident, ne pas brancher la prise de charge au secteur. Cela pourrait provoquer une électrocution ou un court-circuit. Faire contrôler le véhicule par un conces-

1-5

sionnaire Yamaha le plus rapidement possible.

 Ne pas brancher au secteur le cordon

ou la prise de charge s’ils sont endommagés. Cela pourrait provoquer une électrocution ou un court-circuit. Faire contrôler le véhicule par un concessionnaire Yamaha le plus rapidement possible.

Vue gauche

547

DESCRIPTION

FAU10410

1. Contacteur à clé/antivol (page 4-1)

2. Serrure de selle (page 4-11)

3. Poignée de manutention (page 4-13)

4. Carter de moteur-roue

5. Écrou de réglage de la garde du levier de frein arrière (page 8-8)

6. Repose-pied

7. Écrou de réglage de la garde du levier de frein avant (page 8-8)

2-1

DESCRIPTION

Vue droite

FAU10420

1. Cordon de charge (page 6-4)

2. Selle (page 4-11)

3. Crochet de fixation des bagages (page 4-13)

4. Repose-pied

5. Béquille centrale (page 8-11)

2-2

Commandes et instruments

DESCRIPTION

FAU10430

1. Levier de frein arrière (page 4-11)

2. Combiné de contacteurs (page 4-10)

3. Écran multifonction (page 4-2)

4. Levier de frein avant (page 4-11)

5. Poignée d’accélérateur (page 8-5)

2-3

PARTICULARITÉS DU EC-03

N.B.

Particularités

Les particularités du EC-03 sont les suivantes :

 La source de propulsion est exclusive-

ment électrique, rendant inutile toute

alimentation en carburant ou changement d’huile moteur.

 Un moteur très performant, le bruit et

les vibrations réduits à un minimum assurent une conduite agréable.

 La charge du véhicule peut se faire par

une prise secteur mise à la masse et protégée par un disjoncteur.

FAU50470

FAU50322

Mode standard/mode puissant

La force motrice du moteur peut être adaptée aux conditions de conduite, à l’état de la route, etc. Le mode standard convient à la conduite normale, alors que le mode puissant permet de gravir les côtes avec plus de facilité.

Changement de mode

Appuyer sur le bouton 1 “POWER” pour alterner entre les modes standard et puissant.

1. Indicateur du mode puissant “POWER”

Quand l’indicateur “POWER” s’affiche, le véhicule est réglé en mode puissant. Quand l’indicateur “POWER” ne s’affiche pas, le véhicule est réglé en mode standard.

Le mode actuellement sélectionné est mémorisé et est conservé, même après que la clé est tournée sur “OFF”.

Choix du mode

Se référer au tableau ci-après afin de sélectionner le mode le mieux adapté aux conditions de conduite. Le mode standard consomme moins d’énergie, de sorte que l’autonomie par charge augmente.

3-1

: mode recommandé pour une conduite

N.B.

Mode

Puissant

Standard

Conditions

Démarrage Route plane Montée

Descente

Mode standard Mode puissant

Distance parcourue (km)

Conduite sur route plane à vitesse constante de 30 km/h charge de 55 kg et 25˚C

Arrêt et démarrage sur route plane (charge de 75 kg et 25˚C)

Côte Montée continuelle d’une côte à inclinaison de

3.5 % (2 degrés) (charge de 75 kg et 25˚C)

Arrêt et démarrage sur route plane (charge de 75 kg et 0˚C)

Conditions de conduite

: conduite moins performante qu’en

: autonomie plus courte qu’en mode

performante

mode puissant

standard

PARTICULARITÉS DU EC-03

FAU50332

Autonomie

L’autonomie par charge varie en fonction des conditions de conduite et de l’état de la route. Ces conditions comprennent le nombre de démarrages et d’arrêt, le chargement du véhicule, la raideur des côtes, l’état des routes, la direction et la force du vent, la température ambiante, l’état de charge, l’état de la batterie, et l’état gonflage des pneus.

Autonomie par charge

Les données du tableau suivant ont été mesurées à la Yamaha Motor Co., Ltd. La mesure s’est effectuée avec une batterie neuve à une température ambiante et charge du véhicule (poids du conducteur et des bagages) comme indiquées ci-après, sur route sèche, et en absence de tout vent.

3-2

Le véhicule peut gravir des côtes d’une inclinaison jusqu’à environ 16 % (environ 9 degrés).

PARTICULARITÉS DU EC-03

ATTENTION

Période d’utilisation

Utilisation à température élevée

Capacité de la batterie (%)

Utilisation à température normale

 L’autonomie est moindre lors de la

conduite continue en mode puissant que lors de la même conduite en mode standard.

 En raison des caractéristiques de la

batterie, l’autonomie peut être réduite selon la température ambiante, car elle influe sur la température de la batterie.

 L’autonomie est réduite de 5–10 % par

10 kg de charge du véhicule supplémentaire.

FAU50342

Préserver sa batterie

Si la batterie est soumise à des températures élevées pendant une période prolongée à charge presque complète (4–5 segments affichés à l’indicateur de niveau), elle se dégrade rapidement. Afin de préserver la durée de vie de la batterie, procéder comme suit :

 Charger la batterie à un endroit frais

protégé des rayons directs du soleil.

 Ne pas entreposer la batterie pendant

une période prolongée quand sa charge est inférieure à 20 % (en dessous du dernier segment de l’indicateur de niveau).

 Entreposer le véhicule à un endroit

frais et bien ventilé, à l’abri des rayons directs du soleil.

 Avant de remiser le véhicule pour une

période prolongée, charger la batterie de sorte que 2–3 segments de l’indicateur de niveau s’affichent, puis remiser le véhicule dans un endroit frais (température idéale de 15 C – 25 C). Contrôler le niveau de la batterie pendant la période de remisage. Si le niveau de la batterie descend jusqu’au dernier segment, il faut recharger la batterie jusqu’à ce que 2–3 segments de l’indicateur s’affichent.

FCA17071

Si la batterie est déchargée au point que sa capacité est excessivement basse, la recharge n’est pas possible et la batterie ne peut pas être utilisée.

Schéma de dégradation d’une batterie

3-3

FAU50351

N.B.

Niveau de la batterie

S’assurer de vérifier le niveau de la batterie avant chaque départ.

Contrôle du niveau de la batterie

Contrôler le nombre de segments affichés à l’indicateur de niveau de la batterie.

PARTICULARITÉS DU EC-03

Pendant la charge de la batterie, l’indicateur affiche l’état de progrès de la charge. L’indication diffère donc de celle de la charge restante lors de la conduite du véhicule. Voir page 6-9.

Indicateur de niveau de la batterie

Quand la clé est tournée sur “ON”, tous les segments de l’indicateur de niveau de la batterie s’allument pendant quelques secondes, puis ils affichent la charge restante, qui correspond à la quantité d’énergie qui peut être fournie par la batterie.

1. Indicateur de niveau de la batterie

3-4

PARTICULARITÉS DU EC-03

Allumé

Niveau de la

batterie (%)

Indicateur de niveau de la batterie à l’affichage

Ce qu’il convient de faire

En ordre. On peut démarrer.

En ordre. On peut démarrer. Le 4e segment clignote pour indiquer que la charge restante est supérieure à la moitié.

En ordre. On peut démarrer.

Puissance réduite pour gravir les côtes. Charger la batterie.

Le dernier segment clignote et le bipeur retentit pour indiquer que la charge restante est d’environ 10 %. Arrêter immédiatement de conduire, et recharger la batterie.

La charge de la batterie est nulle et la conduite est impossible. Charger immédiatement la batterie.

Ce symbole peut ne pas s’afficher en fonction de l’état de la batterie.

Clignotant

Tableau de référence du niveau de batterie

3-5

COMMANDES ET INSTRUMENTS

N.B.

AVERTISSEMENT

OFF

LOCK

FAU49982

Bipeur

Le EC-03 signale les conditions et les états du véhicule suivants au moyen d’un bipeur.

 Position de clé sur “ON”  Mode de veille (Voir page 7-1.)  Actionnement d’un bouton de com-

mande

 Verrouillage de sécurité débloqué  Déblocage du verrouillage de sécurité

impossible

 Activation du mode de conduite (Voir

page 4-6.)

 Clignotants allumés  Niveau de batterie d’environ 10 %

(Voir page 3-5.)

 Démarrage de la charge de la batterie

FAU10460

Contacteur à clé/antivol

Le contacteur à clé/antivol commande les circuits d’allumage et d’éclairage et permet de bloquer la direction. Ses diverses positions sont décrites ci-après.

FAU50000

Tous les circuits électriques sont sous tension ; le phare, l’éclairage des instruments et le feu arrière s’allument. La clé ne peut être retirée.

En vue de protéger la batterie, le EC-03 est équipé d’une fonction d’arrêt automatique. L’alimentation s’interrompt automatiquement lorsque le véhicule est à l’arrêt depuis plus de cinq minutes. Pour annuler la fonction d’arrêt automatique, tourner la clé sur

“OFF”, puis la tourner à nouveau sur “ON”.

FAU10661

OFF (arrêt)

Tous les circuits électriques sont coupés. La clé peut être retirée.

FWA10061

Ne jamais tourner la clé de contact à la position “OFF” ou “LOCK” tant que le véhicule est en mouvement. Les circuits électriques seraient coupés et cela pourrait entraîner la perte de contrôle du véhicule et être la cause d’un accident.

FAU10683

LOCK (antivol)

La direction est bloquée et tous les circuits électriques sont coupés. La clé peut être retirée.

4-1

COMMANDES ET INSTRUMENTS

AVERTISSEMENT

Blocage de la direction

1. Appuyer.

2. Tourner.

1. Tourner le guidon tout à fait vers la

gauche.

2. Appuyer sur la clé à partir de la position “OFF”, puis la tourner jusqu’à la position “LOCK” tout en la maintenant enfoncée.

3. Retirer la clé.

Déblocage de la direction

FAU50023

Écran multifonction

FWA12312

Veiller à effectuer tout réglage de l’écran multifonction alors que le véhicule est à l’arrêt. Un réglage effectué pendant la conduite risque de distraire et augmente ainsi les risques d’accidents.

1. Appuyer.

2. Tourner.

Appuyer sur la clé, puis la tourner sur “OFF” tout en la maintenant enfoncée.

4-2

Un dispositif embarqué de diagnostic de

1 2

pannes surveille le circuit de la batterie et du boîtier de commande du EC-03. Lorsque la clé de contact est tournée sur “ON”, le diagnostic de pannes démarre automatiquement, et tous les segments de l’écran multifonction s’affichent. Une fois le diagnostic de pannes terminé, l’affichage retourne automatiquement en mode de veille. Une fois en mode de veille, “PUSH” se met à clignoter.

1. Indicateur du mode puissant “POWER”

2. Symbole d’alerte “ ”

3. Indicateur d’alerte de vitesse “SPEED”

4. Totalisateur journalier/compteur kilométrique/affichage d’alerte de température “Trip”/“Odo”/“HEAT”

5. Boutons de commande

6. Témoin d’alerte

7. Indicateur de niveau de la batterie

8. Indicateur d’état de fonctionnement “RUN”

9. Indicateur du verrouillage de sécurité “LOCK”

10.Compteur de vitesse

Appuyer sur un des boutons suivants pour sélectionner le mode de conduite.

COMMANDES ET INSTRUMENTS

1. Bouton 1 “POWER”

2. Bouton 2 “SET”

3. Bouton 3 “SELECT”

Quand le véhicule est en mode de conduite, l’indicateur d’état de fonctionnement “RUN” et les indicateurs signalant que le véhicule est prêt s’affichent.

1. Indicateur d’état de fonctionnement “RUN”

2. Indicateurs de véhicule prêt

4-3

COMMANDES ET INSTRUMENTS

N.B.

Quand le véhicule est en mode de conduite, le bipeur retentit. Le bipeur se coupe dès qu’un levier de frein est actionné ou que le véhicule se met en marche.

Boutons de commande

Bouton 1 “POWER” Bouton 2 “SET” Bouton 3 “SELECT” Ces boutons permettent d’effectuer les commandes et réglages suivants.

 Passage du mode de veille au mode

de conduite

 Inversion du mode standard et du

mode puissant

 Inversion de l’affichage du compteur

kilométrique et du totalisateur journalier

 Remise à zéro du totalisateur journa-

lier

 Enregistrement ou changement du nu-

méro de sécurité

 Blocage et déblocage du verrouillage

de sécurité

Compteur de vitesse

Le compteur de vitesse affiche la vitesse de conduite.

Totalisateur journalier “Trip”

Le totalisateur journalier affiche la distance parcourue depuis sa dernière remise à zéro. Pour remettre le totalisateur journalier à zéro, appuyer sur le bouton 3 “SELECT” pendant quelques secondes jusqu’à ce que “0.0” s’affiche.

Compteur kilométrique “Odo”

Appuyer sur le bouton 3 “SELECT” pendant au moins une seconde pour passer à l’affichage du compteur kilométrique. Le compteur kilométrique affiche la distance totale parcourue. Se référer aux valeurs du compteur kilométrique pour déterminer les intervalles d’entretien périodique. Appuyer sur le bouton 3 pendant au moins une seconde pour passer à l’affichage du totalisateur journalier.

Affichage d’alerte de température “HEAT”/“COOL”

Le EC-03 dispose d’une fonction permettant de protéger la batterie et le boîtier de commande de températures extrêmes. En cas de détection d’un problème, l’affichage du compteur kilométrique/totalisateur journalier s’éteint et “COOL” ou “HEAT” clignote.

 Quand la température de la batterie ou

du boîtier de commande dépasse la

4-4

température spécifiée, “HEAT” clignote.

 Quand la température de la batterie

descend au-dessous de la température spécifiée, “COOL” clignote.

 Lorsque la température de la batterie

dépasse une température déterminée, “HEAT” clignote et la force motrice est réduite afin de limiter la puissance fournie par la batterie. Une perte de puissance est donc normale.

 Lorsque la température de la batterie

descend en dessous d’une température déterminée, “COOL” clignote et la force motrice est réduite afin de limiter la puissance fournie par la batterie. Une perte de puissance est donc normale.

 Si le véhicule est conduit à des tempé-

ratures élevées pendant une période prolongée, “HEAT” peut se mettre à clignoter et la vitesse de conduite peut être réduite.

 Si le véhicule est conduit après avoir

été garé à un endroit chaud ou exposé à la lumière directe du soleil, “HEAT” peut se mettre à clignoter et la vitesse de conduite peut être réduite.

 Si le véhicule est conduit après avoir

été garé à un endroit très froid (moins

de 0 C), “COOL” peut se mettre à cli-

N.B.

AVERTISSEMENT

gnoter et la vitesse de conduite peut être réduite.

 Quand l’indicateur de niveau de la bat-

terie affiche moins de deux segments, si le véhicule est exposé à des températures plus élevées, “COOL” peut se mettre à clignoter et la vitesse de conduite être réduite.

 En cas de conduite prolongée en mon-

tée, “HEAT” peut se mettre à clignoter et la vitesse de conduite être réduite.

 En cas de conduite prolongée en mon-

tée, la température du boîtier de commande peut augmenter et “HEAT” peut clignoter. En cas de conduite continue, l’indicateur d’état de fonctionnement “RUN” s’éteint afin de protéger le boîtier de commande, et il se peut qu’il soit impossible de poursuivre sa route. Il ne s’agit alors donc pas d’une défaillance.

Le véhicule peut être conduit quand l’indicateur d’état de fonctionnement “RUN” s’affiche, mais la vitesse de conduite peut être réduite. Cela est dû à la réduction de la puissance fournie par la batterie en raison de la température élevée de celle-ci.

COMMANDES ET INSTRUMENTS

1. Totalisateur journalier/compteur kilométri-

1. Indicateur d’état de fonctionnement “RUN”

2. Indicateur de température “HEAT”

Si l’indicateur de niveau de la batterie affiche moins de deux segments, ou si la puissance fournie par la batterie est limitée en raison de la température de celle-ci, la force motrice est grandement réduite. Il ne s’agit donc pas d’une défaillance. Si la batterie et le boîtier de commande ont atteint leur température de fonctionnement normale et que l’indicateur d’état de fonctionnement “RUN” s’affiche, l’affichage d’alerte de température retourne automatiquement à l’affichage du totalisateur journalier/compteur kilométrique. Si l’indicateur d’état de fonctionnement “RUN” ne s’affiche pas, le véhicule ne peut être conduit.

4-5

que

Tourner la clé à la position “OFF” et laisser refroidir la batterie et le boîtier de commande avant de reprendre la route.

Lorsque l’indicateur d’état de fonctionnement “RUN” s’est éteint et qu’il est impossible de poursuivre sa route, l’affichage d’alerte de température peut être annulé en tournant la clé sur “OFF”, puis à nouveau sur “ON” après que la batterie et le boîtier de commande sont refroidis.

FWA15630

Bien veiller à tourner la clé sur “OFF” avant de pousser ou de déplacer le EC-03. Le véhicule pourrait se déplacer subitement si la poignée d’accélération

COMMANDES ET INSTRUMENTS

N.B.

était tournée alors que la clé est sur “ON”.

Indicateur d’alerte de vitesse “SPEED”

Quand la vitesse du véhicule dépasse 45 km/h, l’indicateur d’alerte de vitesse s’af-

fiche et le témoin d’alerte clignote.

Indicateur d’état de fonctionnement “RUN”

Cet indicateur s’affiche quand le véhicule

peut être conduit.

Indicateur de niveau de la batterie

Cet indicateur affiche la charge restante de la batterie.

Lorsque seul un segment d’indicateur de niveau est présent, il convient de recharger la batterie le plus rapidement possible. (Voir

page 3-4 pour plus d’informations concernant le niveau de batterie.)

1. Indicateur de niveau de la batterie

S’assurer que le niveau de charge de la batterie est suffisant avant de prendre la route.

Si le dispositif de diagnostic de pannes détecte un problème de batterie, le témoin d’alerte s’allume, le symbole d’alerte “ ” s’affiche, et tous les segments de l’indicateur de niveau de la batterie clignotent. La puissance fournie par la batterie pourrait également être réduite.

1. Indicateur de niveau de la batterie

2. Témoin d’alerte

3. Symbole d’alerte “ ”

Le véhicule peut toujours être conduit, mais il doit être contrôlé par un concessionnaire Yamaha le plus rapidement possible.

Indicateur du mode puissant “POWER”

Cet indicateur s’allume quand le véhicule se trouve en mode puissant. (Voir “Changement de mode” à la page 3-1 pour apprendre comment inverser l’affichage des modes standard et puissant.)

Témoin d’alerte

Ce témoin d’alerte s’allume ou clignote dans les cas suivants : Indicateur d’alerte de vitesse Le témoin d’alerte clignote quand la vitesse

4-6

COMMANDES ET INSTRUMENTS

N.B.

AVERTISSEMENT

N.B.

du véhicule dépasse 45 km/h. L’indicateur d’alerte de vitesse “SPEED” s’affiche également. Alerte d’erreurs Le témoin d’alerte s’allume en cas de détection d’un problème. Dans ce cas, il faut contrôler la présence du symbole d’alerte “ ”. Si ce symbole d’alerte apparaît également, il faut faire contrôler le véhicule par un concessionnaire Yamaha.

Symbole d’alerte “ ”

Ce symbole d’alerte clignote en cas de détection d’un problème. Si le symbole d’alerte clignote toujours après que la clé a été tournée sur “OFF”, puis à nouveau sur “ON”, faire contrôler le véhicule par un concessionnaire Yamaha.

Après avoir tourné la clé sur “ON”, le symbole d’alerte s’affiche. Si le symbole d’alerte s’éteint après quelques secondes, il n’y a pas de défaillance. On peut démarrer.

FAU50033

Utilisation du verrouillage de sécurité

Le EC-03 est équipé d’un verrouillage de sécurité utilisable après enregistrement d’un numéro de sécurité. Une fois le numéro de sécurité enregistré, le véhicule ne peut être conduit que si le numéro de sécurité correct est entré, même quand la clé est tournée sur “ON”.

Enregistrement et changement du numéro de sécurité

FWA15610

Bien veiller à effectuer l’enregistrement ou le changement du numéro de sécurité le véhicule étant à l’arrêt. Un réglage effectué pendant la conduite risque de distraire et augmente ainsi les risques d’accidents.

Le mode d’enregistrement/changement du numéro de sécurité s’annule si le procédé d’enregistrement n’est pas terminé dans la minute. En cas d’annulation du mode, il convient de recommencer le procédé.

chent pour quelques secondes, puis le véhicule passe en mode de veille et “PUSH” clignote.

1. Indicateur du verrouillage de sécurité “LOCK”

Si le verrouillage de sécurité a été bloqué, l’indicateur du numéro de sécurité “ LOCK” s’affiche quand le véhicule est en mode de veille.

2. Passer en mode de conduite en appuyant sur un des boutons.

1. Tourner la clé de contact sur “ON”. Tous les segments d’affichage s’affi-

4-7

COMMANDES ET INSTRUMENTS

N.B.

1. Bouton 1 “POWER”

2. Bouton 2 “SET”

3. Bouton 3 “SELECT”

L’affichage indique que le véhicule est en mode de conduite.

 Quand le véhicule passe en mode de

3. Appuyer simultanément sur les bou-

mode de conduite afin de débloquer le verrouillage. (Voir page 7-1 pour plus de détails concernant le déblocage du verrouillage de sécurité.)

conduite, le bipeur retentit. Le bipeur s’éteint dès qu’un des deux leviers de frein est actionné ou que le véhicule se met en marche.

tons 2 et 3. L’affichage passe au mode d’enregistrement du verrouillage de sécurité.

Enregistrement initial du numéro de sécurité Passer à l’étape 5.

1. Indicateur d’entrée de numéro “– – – – –”

2. Indicateur de numéro enregistré “OLD”

4. Entrer le numéro de sécurité enregistré à l’aide des boutons.

 Si le verrouillage de sécurité est blo-

qué, il convient d’entrer le numéro de sécurité après avoir sélectionné le

Changement du numéro de sécurité “OLD” et “– – – – –” s’affichent.

Passer à l’étape 5 si le numéro de sécurité entré est correct. Si un numéro incorrect est entré, le bipeur retentit, “NG” clignote pendant quelques secondes, puis le véhicule

4-8

COMMANDES ET INSTRUMENTS

N.B.

retourne en mode de conduite. Reprendre le procédé à partir de l’étape 3.

1. Indicateur de numéro incorrect “NG”

5. “NEW” et “– – – – –” s’affichent.

té. Le numéro de sécurité est constitué d’un nombre à quatre chiffres. Entrer un nombre à l’aide des boutons.

Le nombre “1111” ne peut être utilisé comme numéro de sécurité.

Une fois qu’un numéro de sécurité de quatre chiffres est entré, “OK or NG” s’affiche.

6. Appuyer sur le bouton 3 “SELECT” pour afficher “OK”.

1. Indicateur de confirmation de numéro “OK”

1. Indicateur d’entrée de numéro “– – – – –”

2. Indicateur de nouveau numéro “NEW”

Entrer un nouveau numéro de sécuri-

7. Appuyer sur le bouton 2 “SET”. Le numéro de sécurité clignote pendant quelques secondes, puis le véhicule passe en mode de conduite.

4-9

COMMANDES ET INSTRUMENTS

N.B.

FAU12348

Combinés de contacteurs

 S’assurer de prendre note du numéro

de sécurité et de le conserver en un lieu sûr.

 Le bouton 3 “SELECT” permet d’alter-

ner l’affichage de “OK” et “NG”.

 Pour changer le numéro de sécurité

enregistré, sélectionner l’affichage “NG” en appuyant sur le bouton 3 “SELECT”, puis sur le bouton 2 “SET”. Reprendre le procédé à partir de l’étape 5.

Blocage et déblocage du verrouillage de sécurité

Blocage du verrouillage de sécurité Appuyer sur le bouton 2 “SET” pendant quelques secondes. Une fois le verrouillage de sécurité bloqué, l’indicateur “ LOCK” s’affiche.

1. Indicateur du verrouillage de sécurité “LOCK”

Ne pas bloquer le verrouillage de sécurité avant de remettre le véhicule à un concessionnaire Yamaha pour réparations ou entretiens.

Déblocage du verrouillage de sécurité Passer en mode de veille en appuyant sur un des boutons, puis entrer le numéro de sécurité. (Voir “Préparatifs pour le démarrage” à la page 7-1.)

4-10

Gauche

1. Contacteur des clignotants “ / ”

2. Contacteur d’avertisseur “ ”

FAU12460

Contacteur des clignotants “ / ”

Pour signaler un virage à droite, pousser ce contacteur vers la position “ ”. Pour signaler un virage à gauche, pousser ce contacteur vers la position “ ”. Une fois relâché, le contacteur retourne à sa position centrale. Pour éteindre les clignotants, appuyer sur le contacteur après que celui-ci est revenu à sa position centrale.

FAU12500

Contacteur d’avertisseur “ ”

Appuyer sur ce contacteur afin de faire retentir l’avertisseur.

COMMANDES ET INSTRUMENTS

FAU12900

Levier de frein avant

1. Levier de frein avant

Le levier de frein avant est situé à la poignée droite. Pour actionner le frein avant, tirer le levier vers la poignée.

FAU12950

Levier de frein arrière

1. Levier de frein arrière

Le levier de frein arrière figure à la poignée gauche. Pour actionner le frein arrière, tirer le levier vers la poignée.

Selle

Ouverture de la selle

1. Dresser le véhicule sur sa béquille centrale.

2. Introduire la clé dans la serrure, puis la tourner dans le sens des aiguilles d’une montre.

1. Déverrouiller.

3. Relever la selle afin de l’ouvrir.

FAUT3170

4-11

COMMANDES ET INSTRUMENTS

N.B.

Fermeture de la selle

1. Rabattre la selle, puis appuyer sur cel-

le-ci afin de la refermer correctement.

2. Retirer la clé.

S’assurer que la selle est bien remise en place avant de démarrer.

FAU50060

Accroche-casque

L’accroche-casque est situé sous la selle. Un câble accroche-casque, situé en dessous de la selle, permet d’attacher un casque à l’accroche-casque.

Fixation d’un casque à l’accroche-casque

1. Ouvrir la selle. (Voir page 4-11.)

2. Faire passer le câble accroche-casque dans la boucle de la sangle du casque, puis accrocher l’extrémité du câble par-dessus l’accroche-casque.

1. Câble accroche-casque

2. Accroche-casque

heurter un objet et cela risque de provoquer la perte de contrôle du véhicule et être la cause d’un acci-

[FWA10161]

dent.

Retrait d’un casque de l’accroche-casque

Ouvrir la selle, décrocher le câble de l’accroche-casque et le retirer de la sangle du casque, puis refermer la selle.

3. Refermer correctement la selle.

AVERTISSEMENT! Ne jamais rouler avec un casque accroché à l’accroche-casque, car le casque pourrait

4-12

COMMANDES ET INSTRUMENTS

AVERTISSEMENT

FAUT1072

Crochet de fixation des bagages

FWAT1031

 Ne pas dépasser la limite de charge

du crochet de fixation des bagages, qui est de 1 kg (2 lb).

 Ne pas dépasser la charge maxi-

male du véhicule, qui est de 87 kg (192 lb).

1. Crochet de fixation des bagages

FAU29910

Poignée de manutention

Saisir la poignée de manutention de la main droite pour placer le véhicule sur sa béquille centrale.

1. Poignée de manutention

4-13

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION

AVERTISSEMENT

Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours respecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.

L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.

Contrôler les points suivants avant de mettre le moteur en marche :

Frein avant

Frein arrière

Câbles de commande

Roues et pneus

Leviers de frein

Béquille centrale

Attaches du cadre

Instruments, éclairage, signalisation et contacteurs

ÉLÉMENTS CONTRÔLES PAGES

• Contrôler le fonctionnement.

• Lubrifier le câble si nécessaire.

• Contrôler la garde au levier.

• Régler si nécessaire.

• Contrôler le fonctionnement.

• Lubrifier le câble si nécessaire.

• Contrôler la garde au levier.

• Régler si nécessaire.

• S’assurer du fonctionnement en douceur.

• Lubrifier si nécessaire.

• S’assurer de l’absence d’endommagement.

• Contrôler l’état des pneus et la profondeur des sculptures.

• Contrôler la pression de gonflage.

• Corriger si nécessaire.

• S’assurer du fonctionnement en douceur.

• Si nécessaire, lubrifier les points pivots.

• S’assurer du fonctionnement en douceur.

• Lubrifier le pivot si nécessaire.

• S’assurer que tous les écrous et vis sont correctement serrés.

• Serrer si nécessaire.

• Contrôler le fonctionnement.

• Corriger si nécessaire.

5-1

8-8, 8-9

8-10

8-6, 8-7

8-10

8-11

—

FAU15596

FWA11151

CHARGEMENT DE LA BATTERIE

AVERTISSEMENT

 Si le véhicule est endommagé lors

d’un capotage ou d’un accident, ne pas brancher la prise de charge au secteur. Cela pourrait provoquer une électrocution ou un court-circuit. Faire vérifier la prise de charge par un concessionnaire Yamaha avant d’effectuer la charge de la batterie.

 Charger le véhicule à un endroit

protégé de la pluie, car il y a risque d’électrocution ou de court-circuit.

 Pour charger la batterie, s’assurer

de brancher la prise de charge à une prise secteur mise à la masse et protégée par un disjoncteur. Une mise à la masse incorrecte pourrait provoquer une électrocution ou un court-circuit.

 Ne pas retirer le cache en plastique

sous la selle en vue de contrôler la batterie ou le chargeur intégré, car cela augmenterait les risques d’électrocution ou de court-circuit. En cas de détection de tout problème, faire contrôler le véhicule par un concessionnaire Yamaha.

FAU50560

FWA15760

1. Cache en plastique

FAU50383

Emplacement de charge de la batterie

FWA15872

Procéder incorrectement à la charge de la batterie peut être la cause d’une électrocution ou un incendie. Il y a risque de blessures graves, voire de mort, en cas de non-respect de ce qui suit :

 Lire toutes les instructions et éti-

quettes avant de procéder à la charge de la batterie.

 Sélectionner un endroit sec, où le

sol est plane et stable, et qui est protégé de la pluie ou d’éclaboussures d’eau. L’endroit doit être bien ventilé et éloigné de tout objet inflammable et de toute source de chaleur.

 Veiller à ce que ni enfants, ni autres

tiers ou animaux ne puissent avoir accès au véhicule, au cordon et à la prise de charge.

 Veiller à ne brancher la prise de

charge que directement à une prise secteur mise à la masse et protégée par un disjoncteur. Ne pas brancher le cordon de charge à une rallonge ou à une multiprise sans mise à la terre.

6-1

CHARGEMENT DE LA BATTERIE

ATTENTION

N.B.

 Si le véhicule est endommagé lors

d’un capotage ou d’un accident, ne pas brancher le cordon de charge.

Faire contrôler le véhicule par un concessionnaire Yamaha le plus rapidement possible.

intégré.

 Ne pas charger à un endroit exposé

aux rayons directs du soleil ou à proximité d’un chauffage.

 Ne pas charger en cas de risque

d’orages et de foudre. Des surtensions pourraient provoquer des dommages.

 Ne pas brancher la prise de charge

à une prise CA de voiture ou à une génératrice, sous peine de risquer de provoquer une défaillance.

Garer le véhicule sur une surface plane et stable, à proximité d’une prise secteur mise à la masse et protégée par un disjoncteur. L’emplacement doit être sec, et le cas échéant, protégé de l’eau de pluie ou d’autres sources d’humidité risquant de mouiller le véhicule, le cordon de charge ou la prise secteur. L’environnement a une incidence sur la durée de charge. Pour une recharge optimale, il convient de l’effectuer à l’abri des rayons directs du soleil, à une température ambiante de 15 C – 25 C.

terie proche de la fin de sa durée de vie ne peut être chargée à une température ambiante inférieure à 0 C.

Exemples d’emplacements de charge recommandés

Un endroit frais, à l’ombre et bien ventilé.

Un endroit où les températures ne descendent pas en dessous de –5 C pendant la nuit.

Un procédé de charge incorrect risque d’endommager la batterie et le chargeur

FCA17451

Bien qu’une charge effectuée à 15 C – 25 C offre les meilleurs résultats, la batterie peut être rechargée dans la plage de température de –5 C – 50 C. Une bat-

6-2

CHARGEMENT DE LA BATTERIE

AVERTISSEMENT

Exemples d’emplacements de charge déconseillés

Charge à un endroit exposé aux rayons directs du soleil ou à proximité d’un chauffage.

Charge dans des endroits froids, par exemple en hiver dans une remise ou à l’extérieur.

FAU50394

Procédé de charge

FWA15691

 Ne pas manipuler la prise de charge

les mains mouillées. Il y a risque d’électrocution.

 Ne pas charger la batterie en cas

d’endommagement, de corrosion, de rouille ou de desserrage de la prise ou du cordon de charge ou de la prise secteur mise à la masse. Cela pourrait provoquer un incendie, une électrocution ou un court-circuit.

 En cas d’odeur inhabituelle ou de

fumée en provenance du véhicule pendant la charge, arrêter immédiatement de charger le véhicule et consulter un concessionnaire Yamaha.

 Les ondes électromagnétiques émi-

ses par le chargeur de batterie pourraient interférer avec la fonction de dispositifs cardiaques ou d’autres équipements médicaux électriques et provoquer des blessures. Les porteurs d’un simulateur cardiaque implanté, d’un défibrillateur, ou de tout autre appareil médical électrique doivent consulter leur

médecin ou le fabricant de leur appareil afin de vérifier si la proximité du chargeur de batterie risque d’affecter leur appareil.

FWA15881

Ne pas utiliser le cordon ou la prise de charge s’ils sont endommagés (c.-à-d. fils brisés ou à nu), car cela pourrait provoquer une électrocution ou un incendie. Si le cordon de charge est abîmé, ne plus l’utiliser et faire contrôler le véhicule par un concessionnaire Yamaha. Manipuler le cordon de charge avec soin comme suit :

 Ne pas tordre le cordon de charge,

l’enrouler en boucles trop serrées ni le couder.

 Bien veiller à ce que le cordon de

charge ne puisse être coincé dans

6-3

CHARGEMENT DE LA BATTERIE

une porte ou une fenêtre.

 Ne pas tirer sur le cordon de charge

ni lui appliquer une force excessive.

 Ne pas laisser tomber le cordon ou

la prise de charge et ne pas les soumettre à un choc violent.

 Ne pas fixer le cordon ou la prise de

charge à un objet tranchant, tel qu’un clou.

 Ne pas marcher sur le cordon ou la

prise de charge, et ne pas déposer d’objet sur eux.

 Ne pas conserver le cordon ou la

prise de charge à proximité d’un chauffage ou d’une autre source de chaleur.

 Ne pas modifier le cordon ou la pri-

se de charge.

 Garer le véhicule avec soin, de sor-

te que le cordon de charge ne puisse être pincé, écrasé ou retiré par erreur. Veiller également à ce que le véhicule ne puisse se renverser, car cela risquerait d’étirer ou d’endommager le cordon ou la prise de charge.

 Ne pas tirer sur le cordon de charge

pour débrancher la prise de charge du secteur. Tirer exclusivement sur la prise de charge.

Démarrage de la charge

1. Dresser le véhicule sur sa béquille

2. Tourner la clé de contact sur “OFF”.

3. Ouvrir la selle. (Se référer à la page

4. Saisir le cordon de charge par sa pri-

centrale.

4-11 pour plus de détails.)

se, puis dégager le cordon de son compartiment comme illustré.

1. Prise de charge

2. Cordon de charge

5. Caler le cordon de charge dans une

des échancrures. ATTENTION: Le

cordon de charge risque d’être endommagé s’il n’est pas disposé dans une échancrure avant la fermeture de la selle.

1. Échancrure

[FCA17460]

6-4

CHARGEMENT DE LA BATTERIE

N.B.

AVERTISSEMENT

6. Refermer la selle et appuyer à l’arrière de celle-ci afin de la verrouiller.

Avant de refermer la selle, s’assurer de n’avoir rien déposé sous elle.

7. Retirer la clé. Afin de réduire les risques de vol, s’assurer de bloquer la direction et de retirer la clé lors de la charge de la batterie.

8. Vérifier la prise de charge afin de s’assurer de l’absence de tout endommagement. Essuyer toute poussière, terre, huile ou eau à l’aide d’un chiffon sec. Brancher la prise de charge à une prise secteur mise à la masse et protégée par un disjoncteur.

1. Prise de charge

FWA15891

Pour éviter des blessures graves ou la mort par électrocution ou incendie :

 Ne pas utiliser la prise de charge si

elle est endommagée ou qu’une broche est desserrée. Faire contrôler le véhicule par un concessionnaire Yamaha.

 S’assurer de l’absence de crasse

ou de corps étrangers, tels que poussière, terre, huile ou eau, sur la prise de charge avant de procéder à la charge. Si nécessaire, essuyer la prise à l’aide d’un chiffon sec.

 Ne pas brancher une rallonge ou

une multiprise sans mise à la terre entre le cordon de charge et la prise secteur.

 Ne pas brancher à la même prise

secteur d’autres appareils électriques qui puissent dépasser la puissance de la prise et la surchauffer.

 S’assurer de brancher fermement la

prise de charge.

9. Dès que la prise de charge est branchée au secteur, la charge démarre automatiquement. L’indicateur de niveau de la batterie s’affiche et le bi-

6-5

CHARGEMENT DE LA BATTERIE

N.B.

peur retentit. Tous les segments de l’indicateur s’affichent pendant quelques secondes, puis l’état de charge

s’affiche.

 Immédiatement après une utilisation, il

se peut que la température de la batterie soit supérieure à la limite de 50 C convenant pour la charge. Dans ce cas, le chargeur passe en mode d’attente et “HEAT” clignote jusqu’à ce que la batterie et le chargeur atteignent la température désignée. La charge démarre alors automatiquement.

1. Indicateur de température “HEAT”

 Si la température ambiante est infé-

rieure à –5 C, “COOL” clignote et le véhicule passe en mode d’attente jusqu’à ce que la batterie et le chargeur atteignent la température désignée. La charge démarre alors automatiquement.

6-6

1. Indicateur de température “COOL”

 Si la batterie est déjà complètement

chargée quand la prise est branchée, l’affichage indique l’état de charge complet pendant quelques minutes, puis il s’éteint. Le chargeur ne charge pas davantage la batterie.

10. L’état de charge de la batterie peut être vérifié à l’affichage. (Voir page 6-9 pour plus d’informations concernant l’affichage de l’état de charge.)

11. La charge peut être interrompue et redémarrée en débranchant et rebranchant la prise de charge.

 Seul l’indicateur de niveau de la batte-

rie s’affiche durant la charge. L’affichage s’éteint si la prise de charge est débranchée pendant la charge.

 Le véhicule ne se met pas en mode de

veille pendant la charge, même quand la clé est tournée sur “ON”.

Après la charge

Une fois la batterie complètement chargée, l’affichage s’éteint automatiquement après quelques minutes.

1. Saisir le cordon de charge par sa prise, puis la débrancher du secteur.

ATTENTION: Ne pas tirer sur le cordon de charge pour débrancher la prise de charge du secteur. Cela risque d’endommager le cordon de charge.

[FCA17470]

CHARGEMENT DE LA BATTERIE

3. Tenir la prise de charge, puis tout en maintenant le cordon dans l’échancrure, enrouler le cordon dans le sens des aiguilles d’une montre comme illustré.

ATTENTION: Si le cordon de charge n’est pas enroulé correctement, le véhicule, le cordon ou la prise de charge pourraient être endommagés lors de la fermeture de la sel-

[FCA17480]

le.

1. Prise de charge

2. Échancrure

3. Cordon de charge

4. Immobiliser le cordon de charge en le disposant dans le support comme illustré.

1. Prise de charge

2. Ouvrir la selle. (Se référer à la page 4-11 pour plus de détails.)

1. Support

5. Refermer la selle et appuyer à l’arrière de celle-ci afin de la verrouiller.

6-7

CHARGEMENT DE LA BATTERIE

N.B.

AVERTISSEMENT

N.B.

100

2.0 4.0 7.0

Durée de charge (heures)

Niveau de la batterie (%)

 Avant de refermer la selle, s’assurer

de n’avoir rien déposé sous elle.

 S’assurer que la selle est verrouillée

correctement avant de démarrer.

6. Retirer la clé.

Ne pas laisser la prise de charge branchée au secteur une fois la charge termi-

née. De la poussière ou des corps étrangers pourraient s’accumuler et être la cause d’un incendie. Bien veiller à dé-

brancher la prise de charge du secteur après son utilisation.

FWA15900

FAU50402

Durée de la charge

Charge normale

La durée de la charge dépend des conditions de conduite précédant la charge, du niveau de charge actuel, et de la température ambiante. Il faut à peu près sept heures pour charger à la plage de température ambiante idéale de 15 C – 25 C une batterie dont le niveau est de 0 %.

Une fois la charge complète, l’alimentation du chargeur intégré se coupe automatiquement.

Mode d’attente de charge

Le véhicule passe en mode d’attente comme suit si la température ne convient pas pour la charge :

6-8

 Immédiatement après une utilisation, il

se peut que la température de la batterie soit supérieure à la limite de 50 C. Dans ce cas, le chargeur passe en mode d’attente et “HEAT” clignote jusqu’à ce que la batterie et le chargeur atteignent la température désignée.

 Si la température ambiante est infé-

rieure à –5 C, “COOL” clignote jusqu’à ce que la batterie et le chargeur

atteignent la température désignée. Quand la température convient à la charge, celle-ci démarre automatiquement.

CHARGEMENT DE LA BATTERIE

N.B.

0 20

20 40

40 60

60 80

80 99

100

Affichage du progrès du chargement

Progrès du chargement (%)

Pas d’affichage

Allumé

Clignotant

Affichage du progrès du chargement

Le progrès du chargement est signalé par l’indicateur de niveau de la batterie.

FAU50411

FAU50425

Informations concernant la batterie

Batterie de type lithium-ion (Li-ion)

La batterie Li-ion du EC-03 offre une haute densité d’énergie et présente une haute tension [environ trois fois celle d’une batterie nickel-cadmium (Ni-Cd) ou nickel-hydrogène (NiMH)], ce qui lui permet d’être à la fois légère et compacte. Les batteries au nickel-cadmium et au nickel-hydrogène sont soumises au phénomène d’effet mémoire, qui réduit leur capacité électrique en raison de décharges et de charges incomplètes répétées, et elles requièrent dès lors périodiquement une décharge complète. Les batteries Li-ion peuvent être partiellement chargées de façon répétée sans nécessiter une décharge complète.

 Il n’est donc pas nécessaire d’utiliser

toute la charge de la batterie avant de procéder à sa recharge.

 La capacité électrique de la batterie se

réduit progressivement avec le temps et l’utilisation, mais la vitesse à laquelle elle se réduit dépend des conditions d’utilisation.

 La décharge de la batterie peut varier

6-9

en fonction de la température ambiante. À basses températures, l’autonomie par charge est inférieure à celle à températures normales et le temps de charge est également plus long. À basses températures, la capacité électrique est inférieure et l’autonomie par charge est inférieure à celle à températures normales, mais cela n’indique pas une défaillance.

 L’entreposage du véhicule à un en-

droit excessivement chaud ou froid peut compromettre la capacité électrique.

 La batterie se décharge progressive-

ment, même si elle n’est pas utilisée.

Recyclage de la batterie

Les batteries Li-ion sont recyclables. Si la capacité électrique a baissé excessivement en raison de la dégradation de la batterie, la faire remplacer par un concessionnaire Yamaha. Toujours respecter la loi en vigueur lors de la mise au rebut de batteries.

CHARGEMENT DE LA BATTERIE

N.B.

 Après avoir remplacé la batterie par

Perte de capacité permanente de la bat-

terie

La capacité électrique de la batterie Li-ion

du EC-03 se réduit progressivement au fil de son utilisation. Bien que l’ampleur de la perte dépende des conditions d’utilisation,

la capacité électrique décroît en principe à 70 % de la capacité d’une batterie neuve

après avoir effectué 8000–10000 km en deux ans. Cela équivaut à 500 charges pour un parcours de 16–20 km par charge.

Fonction d’arrêt automatique de la four-

niture d’électricité

La batterie dispose d’une fonction empêchant son utilisation en cas de perte excessive de capacité. Huit ans après sa charge initiale ou lorsqu’une charge accumulée de 14000 Ah est atteinte, la batterie devient inutilisable.

 À basses températures, telle 0 C, la

 Si une batterie en fin de vie est utilisée

une neuve, il convient de charger celle-ci à fond avant sa première utilisation. Si la batterie n’est pas chargée complètement, l’indicateur de niveau de la batterie n’indique pas avec précision le niveau de la batterie.

capacité électrique est inférieure d’environ 20 % à celle à températures normales.

à basses températures, la capacité électrique est inférieure d’environ 20 % à celle à températures normales.

6-10

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

AVERTISSEMENT

N.B.

AVERTISSEMENT

FAU15951

Lire attentivement ce manuel afin de se familiariser avec toutes les commandes. Si l’explication d’une commande ou d’une fonction pose un problème, consulter un concessionnaire Yamaha.

FWA10271

Une mauvaise connaissance des commandes peut entraîner une perte de contrôle, qui pourrait se traduire par un accident et des blessures.

FAU50092

Préparatifs pour le démarrage

S’assurer que la poignée d’accélération est relâchée avant de démarrer. Une erreur pourrait se produire si la poignée d’accélération était tournée.

1. Se tenir du côté gauche du véhicule.

2. Actionner le levier de frein arrière de la main gauche et saisir la poignée de manutention de la main droite. Pousser ensuite le véhicule vers l’avant pour replier la béquille centrale.

FWA15660

célération était tournée par inadvertance.

3. Mettre le pied droit sur le repose-pied, puis s’asseoir sur la selle. Garder toutefois le pied gauche à terre afin que le véhicule tienne en équilibre.

4. Serrer le frein arrière de la main gauche afin d’immobiliser le véhicule.

Avant de déployer ou de relever la béquille centrale, ou avant de s’asseoir sur la selle, s’assurer que la clé est sur “OFF”. En effet, le véhicule pourrait se déplacer subitement si la poignée d’ac-

7-1

5. Tourner la clé de contact sur “ON”.

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

N.B.

 Si la poignée d’accélération est tour-

née alors que le véhicule est en mode de veille, le bipeur retentit.

6. Annuler le mode de veille en appuyant sur un des boutons.

Tous les affichages apparaissent pendant quelques secondes, puis le véhicule passe en mode de veille.

1. Bouton 1 “POWER”

2. Bouton 2 “SET”

3. Bouton 3 “SELECT”

1. Indicateur du verrouillage de sécurité “LOCK”

 Quand le verrouillage de sécurité est

bloqué, l’indicateur “ LOCK” s’affiche.

Le véhicule se met en mode de déblocage du verrouillage de sécurité. “– – – – –” s’affiche.

7-2

1. Indicateur d’entrée de numéro “– – – – –”

Si le verrouillage de sécurité n’est pas bloqué, le véhicule passe en mode de conduite après l’annulation du mode de veille. Quand le véhicule est en mode de conduite, le bipeur retentit. Le bipeur s’éteint dès qu’un des deux leviers de frein est actionné ou que le véhicule se met en marche. Passer à l’étape 8.

7. Entrer le numéro de sécurité à l’aide des boutons. La saisie du numéro correct débloque le verrouillage de sécurité et le véhicule passe en mode de conduite.

Quand le véhicule passe en mode de con-

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

N.B.

duite, le bipeur retentit. Le bipeur s’éteint dès qu’un des deux leviers de frein est actionné ou que le véhicule se met en marche.

Si le numéro de sécurité entré est incorrect, le bipeur retentit, “NG” clignote pendant quelques secondes, puis le véhicule repasse en mode de veille.

1. Indicateur de numéro incorrect “NG”

Dans ce cas, il convient de reprendre le procédé à partir de l’étape 6.

Si un numéro de sécurité incorrect a été entré trois fois d’affilée, le verrouillage de sécurité ne peut plus se débloquer, même si le numéro de sécurité correct est entré par la suite. Reprendre le procédé après avoir d’abord tourné la clé sur “OFF”, puis à nouveau sur “ON”.

8. Contrôler l’indicateur de niveau de la batterie afin de s’assurer que le niveau de charge est suffisant. (Voir page 3-4 pour plus d’informations concernant le niveau de charge.)

1. Indicateur de niveau de la batterie

FAU50103

Démarrage

1. S’assurer que l’indicateur d’état de fonctionnement “RUN” s’affiche et que le véhicule est en mode de conduite.

1. Indicateur d’état de fonctionnement “RUN”

2. Indicateur du mode puissant “POWER”

Si le véhicule est réglé en mode puissant, l’indicateur “POWER” s’affiche. (Voir page 3-1 pour plus de détails au sujet de l’inversion de l’affichage des modes standard et puissant.)

2. Signaler son intention de gagner la voie publique en allumant les clignotants.

7-3

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

N.B.

(a)

(b)

Accélération et décélération

FAU16780

Le bipeur retentit pendant le clignotement des clignotants.

3. Contrôler que la voie est libre à l’avant, ainsi qu’à l’arrière du véhicule.

4. Relâcher le levier de frein arrière.

5. S’assurer qu’il n’y a pas de circulation venant en sens inverse, puis tourner lentement la poignée d’accélération afin de démarrer.

6. Appuyer sur la commande des clignotants pour éteindre les clignotants.

En vue de protéger la batterie, le EC-03 est équipé d’une fonction d’arrêt automatique. L’alimentation s’interrompt automatiquement lorsque le véhicule est à l’arrêt depuis plus de cinq minutes. Pour redémarrer le véhicule après un arrêt de plus de cinq minutes, tourner la clé sur “OFF”, puis à nouveau sur “ON”.

7-4

La vitesse se règle en donnant plus ou moins des gaz. Pour augmenter la vitesse, tourner la poignée des gaz dans le sens (a). Pour réduire la vitesse, tourner la poignée des gaz dans le sens (b).

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

AVERTISSEMENT

N.B.

FAU50961

Freinage

FWA10300

 Éviter de freiner brusquement, tout

particulièrement lorsque le scooter penche d’un côté, car celui-ci risquerait de déraper et de se renverser.

 Les rails de chemin de fer ou de

tramway, les plaques de fer des chantiers et les plaques d’égout deviennent extrêmement glissants lorsqu’ils sont mouillés. Il convient donc de ralentir avant de rouler sur ce genre de surface et de redoubler de prudence en les traversant.

 Ne pas oublier qu’un freinage sur

route mouillée est une manœuvre délicate.

 Rouler lentement dans les descen-

tes, car les freinages en descente peuvent être très difficiles.

1. Refermer tout à fait la poignée d’accélération.

2. Actionner simultanément les freins avant et arrière en augmentant progressivement la pression.

Avant

Arrière

FAU50122

Stationnement

Afin d’aider à prévenir un vol, s’assurer de bloquer la direction et de retirer la clé après s’être garé. Pour une protection accrue, il est conseillé d’utiliser une chaîne ou un autre type de cadenas de moto.

FWA15580

Ne pas garer le véhicule dans une pente ou sur un sol meuble, car il pourrait facilement se renverser.

 Si le véhicule est garé à un endroit ex-

trêmement chaud ou froid, la fonction de protection de température peut s’activer quand la clé est tournée sur “ON”. Dans ce cas, “HEAT” ou “COOL” clignote à l’affichage du compteur kilométrique/totalisateur journalier. (Voir page 4-4 “Affichage d’alerte de température” pour plus de détails concernant la fonction de protection de température.)

 Il est conseillé de bloquer le verrouilla-

ge de sécurité lors des stationnements. (Voir page 4-10 pour plus de détails concernant le blocage du verrouillage de sécurité.)

7-5

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

AVERTISSEMENT

La réalisation des contrôles et entretiens, réglages et lubrifications périodiques per-

met de garantir le meilleur rendement possible et contribue hautement à la sécurité de

conduite. La sécurité est l’impératif numéro un du bon motocycliste. Les points de contrôle, réglage et lubrification principaux du

véhicule sont expliqués aux pages suivantes. Les fréquences données dans le tableau

des entretiens périodiques s’entendent pour la conduite dans des conditions nor-

males. Le propriétaire devra donc adapter les fréquences préconisées et éventuellement les raccourcir en fonction du climat, du

terrain, de la situation géographique et de l’usage qu’il fait de son véhicule.

L’omission d’entretiens ou l’utilisation

de techniques d’entretien incorrectes peut accroître les risques de blessures,

voire de mort, pendant un entretien ou l’utilisation du véhicule. Si l’on ne maîtrise pas les techniques d’entretien du véhicule, ce travail doit être confié à un concessionnaire Yamaha.

FAU50130

FWA10321

FWA15840

Tourner la clé sur “OFF” avant d’effectuer tout entretien, sauf si autrement spécifié. Les pièces mobiles d’un moteur en marche risquent de happer un membre ou un vêtement, et les éléments électriques de provoquer décharges et incendies.

FWA15830

Ce scooter est conçu pour l’utilisation sur route revêtue uniquement.

FWA15460

Les disques, étriers, tambours et garnitures de frein peuvent devenir très chauds lors de leur utilisation. Pour éviter tout risque de brûlures, laisser refroidir les éléments de frein avant de les toucher.

8-1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

N.B.

FAU50610

 Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.  Pour 30000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 6000 km.  L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et

l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.

Entretiens périodiques et fréquences de graissage

N° ÉLÉMENTS

1* Frein avant

2* Frein arrière

3* Roues • Contrôler le voile et l’état. 

4* Pneus

Roulements de

roue

CONTRÔLES OU ENTRETIENS À

EFFECTUER

• Contrôler le fonctionnement et régler la garde du levier de frein.

• Remplacer les mâchoires de frein.

• Contrôler le fonctionnement et régler la garde du levier de frein.

• Remplacer les mâchoires de frein.

• Contrôler la profondeur de sculpture et l’état des pneus.

• Remplacer si nécessaire.

• Contrôler la pression de gonflage.

• Corriger si nécessaire.

• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés.

1000 km 6000 km 12000 km 18000 km 24000 km



8-2

DISTANCE AU COMPTEUR

Quand la limite est atteinte.





CONTRÔLE

FAU50620

ANNUEL

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

N° ÉLÉMENTS

Roulements de

direction

7* Attaches du cadre

Axe de pivot de

levier de frein avant Axe de pivot de

levier de frein arrière

10 Béquille centrale

11 * Fourche avant

Combiné

12 *

ressortamortisseur

Contacteur de feu

13 *

stop sur frein avant et arrière

Pièces mobiles et

câbles Poignée

15 *

d’accélération Éclairage,

16 *

signalisation et contacteurs

CONTRÔLES OU ENTRETIENS À

EFFECTUER

• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure.

• Lubrifier à la graisse à base de savon au lithium.

• S’assurer que tous les écrous et vis sont correctement serrés.

• Lubrifier à la graisse à base de savon au lithium.

• Contrôler le fonctionnement.

• Lubrifier.

• Contrôler le fonctionnement et s’assurer de l’absence de fuites d’huile.

• Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit pas.

• Contrôler le fonctionnement. 

• Lubrifier. 

• Contrôler le fonctionnement.

• Corriger si nécessaire.

• Contrôler le fonctionnement.

• Régler le faisceau de phare.

1000 km 6000 km 12000 km 18000 km 24000 km





DISTANCE AU COMPTEUR

Tous les 24000 km







CONTRÔLE

ANNUEL

8-3

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

N° ÉLÉMENTS

17 * Bruit du moteur

Câble de charge et

18 *

prise

CONTRÔLES OU ENTRETIENS À

EFFECTUER

• S’assurer de l’absence de bruit anormal en provenance du moteur.

• Corriger si nécessaire.

• Contrôler l’état et s’assurer de l’absence de tout endommagement.

• Remplacer si nécessaire.

DISTANCE AU COMPTEUR

1000 km 6000 km 12000 km 18000 km 24000 km



CONTRÔLE

ANNUEL

8-4

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

N.B.

AVERTISSEMENT

Contrôle des bruits irréguliers du moteur

Contrôler la présence de bruits irréguliers

du moteur.

Le moteur ne peut être emballé au-delà d’une certaine vitesse en tournant la poi-

gnée d’accélération quand le véhicule repose sur sa béquille centrale.

FAU50143

FAU50154

Contrôle de la poignée d’accélération

Avant de vérifier la poignée d’accélération, contrôler les points suivants.

 S’assurer que la clé est à la position

“OFF”. Tourner lentement la poignée d’accélération et s’assurer qu’elle tourne sans à-coups et qu’elle retourne en position initiale sans à-coups quand relâchée.

 S’assurer de l’absence de toute dété-

rioration ou de tout endommagement autour de la poignée d’accélération. Vérifier également le serrage des vis de montage du support de la poignée d’accélération.

 Lors du nettoyage du véhicule, éviter

toute éclaboussure sur et autour de la poignée d’accélération. Pour nettoyer toute crasse résistante à proximité de la poignée d’accélération, recourir à un chiffon humide bien essoré.

FWA15671

Ne pas conduire le véhicule si un problème de fonctionnement de la poignée d’accélération est décelé. Faire contrôler le véhicule par un concessionnaire Yamaha. La conduite du véhicule après la découverte d’un problème augmente les risques d’accidents ou d’endommagement du véhicule.

1. Serrer le levier de frein arrière de la main gauche.

2. Tourner la clé de contact sur “ON”.

3. Annuler le mode de veille en appuyant sur un des boutons de commande. (Voir page 4-3.)

4. S’assurer que l’indicateur d’état de fonctionnement “RUN” s’affiche et que le véhicule est en mode de conduite. (Voir page 7-1 pour plus de détails

8-5

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

AVERTISSEMENT

N.B.

concernant les “Préparatifs pour le démarrage” et le “Démarrage”.)

5. S’assurer que la poignée d’accélération et le moteur fonctionnent sans à-coups quand le véhicule accélère, en tournant progressivement la poignée pendant la conduite. En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.

FAU50673

Pneus

Pour assurer un fonctionnement optimal, une longue durée de service et une bonne sécurité de conduite, prendre note des points suivants concernant les pneus recommandés.

Pression de gonflage

Il faut contrôler et, le cas échéant, régler la pression de gonflage des pneus avant chaque utilisation du véhicule.

Ne jamais surcharger le véhicule. La conduite d’un véhicule surchargé peut être la cause d’un accident.

Pression de gonflage (contrôlée les pneus froids) :

Avant :

200 kPa (2.00 kgf/cm

Arrière :

250 kPa (2.50 kgf/cm2, 36 psi)

Charge* maximale :

87 kg (192 lb)

* Poids total du pilote, du chargement

et des accessoires

FWA10511

, 29 psi)

Contrôle des pneus

1. Profondeur de sculpture de pneu

2. Flanc de pneu

Contrôler les pneus avant chaque départ. Si la bande de roulement centrale a atteint la limite spécifiée, si un clou ou des éclats de verre sont incrustés dans le pneu ou si son flanc est craquelé, faire remplacer immédiatement le pneu par un concessionnaire Yamaha.

Profondeur de sculpture de pneu minimale (avant et arrière) :

1.6 mm (0.06 in)

La limite de profondeur des sculptures peut varier selon les législations nationales. Il faut toujours se conformer à la législation du

8-6

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

AVERTISSEMENT

pays dans lequel on utilise le véhicule.

Renseignements sur les pneus

Ce modèle est équipé de roues coulées et de pneus avec chambre à air. Après avoir subi de nombreux tests, seuls

les pneus cités ci-après ont été homologués par Yamaha Motor Co., Ltd. pour ce modè-

le.

Pneu avant :

Taille :

60/100-12 36J

Fabricant/modèle :

INOUE RUBBER/MB80

Pneu arrière :

Taille :

60/100-12 36J

Fabricant/modèle :

INOUE RUBBER/MB80

 Faire remplacer par un concession-

naire Yamaha tout pneu usé à l’excès. La conduite avec des pneus usés compromet la stabilité du véhicule et est en outre illégale.

 Le remplacement des pièces se rap-

portant aux freins et aux roues doit être confié à un concessionnaire Yamaha, car celui-ci possède les

FWA10471

connaissances et l’expérience nécessaires à ces travaux.

 Après avoir remplacé un pneu, évi-

ter de faire de la vitesse jusqu’à ce que le pneu soit “rodé” et ait acquis toutes ses caractéristiques.

8-7

FAU22002

Roues coulées

FWA10610

Les roues de ce modèle ne sont pas conçues pour des pneus sans chambre à air (“Tubeless”). Ne pas monter des pneus sans chambre à air sur ce modèle.

Pour assurer un fonctionnement optimal, une longue durée de service et une bonne sécurité de conduite, prendre note des points suivants concernant les roues recommandées.

 Avant chaque démarrage, il faut s’as-

surer que les jantes de roue ne sont pas craquelées, qu’elles n’ont pas de saut et ne sont ni voilées ni autrement endommagées. Si une roue est endommagée de quelque façon, la faire remplacer par un concessionnaire Yamaha. Ne jamais tenter une quelconque réparation sur une roue. Toute roue déformée ou craquelée doit être remplacée.

 Il faut équilibrer une roue à chaque fois

que le pneu ou la roue sont remplacés ou remis en place après démontage. Une roue mal équilibrée se traduit par un mauvais rendement, une mauvaise tenue de route et réduit la durée de service du pneu.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

AVERTISSEMENT

(a)

(b)

(a)

(b)

Réglage de la garde des leviers de frein avant et arrière

Mesurer la garde des leviers de frein avant et arrière aux endroits illustrés.

Avant

1. Levier de frein avant

2. Garde du levier de frein

FAU22152

Arrière

Avant

1. Levier de frein arrière

2. Garde du levier de frein

Garde du levier de frein avant :

10.0–20.0 mm (0.39–0.79 in)

Garde du levier de frein arrière :

10.0–20.0 mm (0.39–0.79 in)

Contrôler régulièrement la garde des leviers de frein avant et arrière et, si nécessaire, la régler comme suit. Pour augmenter la garde du levier de frein, tourner l’écrou de réglage au flasque de frein dans le sens (a). Pour la réduire, tourner l’écrou de réglage dans le sens (b).

8-8

1. Écrou de réglage de la garde du levier de frein avant

Arrière

1. Écrou de réglage de la garde du levier de frein arrière

FWA10650

Si on ne parvient pas à obtenir le réglage

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

spécifié, confier ce travail à un concessionnaire Yamaha.

FAU22361

Contrôle des mâchoires de frein avant et arrière

Avant

1. Index d’indication d’usure de mâchoire de frein

2. Trait d’indication de limite d’usure de mâchoire de frein

Arrière

1. Index d’indication d’usure de mâchoire de frein

2. Trait d’indication de limite d’usure de mâchoire de frein

Contrôler l’usure des mâchoires de frein avant et arrière aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques. Chaque frein est muni d’un indication d’usure. Les indicateurs permettent de contrôler l’usure des mâchoires sans devoir démonter les freins. Contrôler l’usure des mâchoires en vérifiant la position de l’indicateur d’usure tout en actionnant le frein. Si une mâchoire de frein est usée au point que l’index touche le trait d’indication de limite d’usure, faire remplacer la paire de mâchoires par un concessionnaire Yamaha.

8-9

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

FAU23095

Contrôle et lubrification des câbles

Il faut contrôler le fonctionnement et l’état de tous les câbles de commande avant chaque départ. Il faut en outre lubrifier les câbles et leurs extrémités quand nécessaire. Si un câble est endommagé ou si son fonctionnement est dur, le faire contrôler et remplacer, si nécessaire, par un concessionnaire Yamaha.

AVERTISSEMENT! Veiller à ce que les gaines de câble et les logements de câble soient en bon état, sans quoi les câbles vont rouiller rapidement, ce qui risquerait d’empêcher leur bon fonctionnement. Remplacer tout câble endommagé dès que possible afin d’éviter un accident.

[FWA10711]

Lubrifiant recommandé :

Lubrifiant Yamaha pour chaînes et câbles ou huile moteur

FAU43631

Lubrification des leviers de frein avant et arrière

Levier de frein avant

Levier de frein arrière

Lubrifiant recommandé :

Graisse à base de savon au lithium

Lubrifier l’articulation des leviers de frein avant et arrière aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques.

8-10

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

AVERTISSEMENT

ATTENTION

Contrôle et lubrification de la béquille centrale

Contrôler le fonctionnement de la béquille centrale avant chaque départ et lubrifier les articulations et les points de contact des

surfaces métalliques quand nécessaire.

Si la béquille centrale ne se déploie et ne se replie pas en douceur, la faire contrô-

ler et, si nécessaire, réparer par un concessionnaire Yamaha. Une béquille centrale déployée risque de toucher le

sol et de distraire le pilote, qui pourrait perdre le contrôle du véhicule.

FAU23192

FWA11301

FAU42081

Contrôle de la fourche

Il faut contrôler l’état et le fonctionnement de la fourche en procédant comme suit aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques.

Contrôle de l’état général

S’assurer que les tubes plongeurs ne sont ni griffés ni endommagés.

Contrôle du fonctionnement

1. Placer le véhicule sur un plan horizontal et veiller à ce qu’il soit dressé à la verticale. AVERTISSEMENT! Pour

éviter les accidents corporels, caler solidement le véhicule pour qu’il ne puisse se renverser.

2. Tout en actionnant le frein avant, appuyer fermement à plusieurs reprises sur le guidon afin de contrôler si la fourche se comprime et se détend en douceur.

[FWA10751]

FCA10590

Si la fourche est endommagée ou si elle ne fonctionne pas en douceur, la faire contrôler et, si nécessaire, réparer par un concessionnaire Yamaha.

Lubrifiant recommandé :

Graisse à base de savon au lithium

8-11

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

ATTENTION

FAU45511

Contrôle de la direction

Des roulements de direction usés ou desserrés peuvent représenter un danger. Il convient dès lors de vérifier le fonctionnement de la direction en procédant comme suit aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques.

1. Dresser le véhicule sur sa béquille

centrale. AVERTISSEMENT! Pour

éviter les accidents corporels, caler solidement le véhicule pour qu’il ne puisse se renverser.

2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant et l’arrière. Si un jeu quelconque est ressenti, faire contrôler et, si nécessaire, réparer la direction par un concessionnaire Yamaha.

[FWA10751]

FAU23291

Contrôle des roulements de roue

Contrôler les roulements de roue avant et arrière aux fréquences spécifiées dans le tableau des entretiens et graissages périodiques. Si le moyeu de roue a du jeu ou si la roue ne tourne pas régulièrement, faire contrôler les roulements de roue par un concessionnaire Yamaha.

FAU23797

Remplacement de l’ampoule du phare

Ce modèle est équipé d’un phare à ampoule halogène. Si l’ampoule du phare grille, la remplacer comme suit :

FCA10650

Veiller à ne pas endommager les pièces suivantes :

 Ampoule de phare

Ne jamais toucher le verre d’une ampoule de phare afin de ne pas laisser de résidus graisseux. La graisse réduit la transparence du verre mais aussi la luminosité de l’ampoule, ainsi que sa durée de service. Nettoyer soigneusement toute crasse ou trace de doigts sur l’ampoule avec un chiffon imbibé d’alcool ou de diluant pour peinture.

 Lentille de phare

Ne pas coller de pellicules colorées ni autres adhésifs sur la lentille du phare. Ne pas monter une ampoule de phare d’un wattage supérieur à celui spécifié.

8-12

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

1. Ne pas toucher le verre de l’ampoule.

1. Déposer l’optique de phare après

avoir retiré les vis.

1. Vis

2. Déconnecter la fiche rapide de phare, puis déposer la protection de l’ampoule.

1. Fiche rapide de phare

2. Protection de l’ampoule de phare

3. Décrocher le porte-ampoule du phare, puis retirer l’ampoule grillée.

1. Porte-ampoule du phare

4. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule.

5. Reposer la protection d’ampoule de phare, puis connecter la fiche rapide.

6. Monter l’optique de phare, puis la fixer à l’aide de ses vis.

7. Si nécessaire, faire régler le faisceau de phare par un concessionnaire Yamaha.

8-13

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

FAU24133

Remplacement de l’ampoule du feu arrière/stop

1. Déposer la lentille du feu stop/arrière après avoir retiré les vis.

1. Lentille de feu arrière/stop

2. Vis

2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse des aiguilles d’une montre.

1. Ampoule de feu arrière/stop

3. Monter une ampoule neuve dans la douille, l’enfoncer et la tourner à fond dans le sens des aiguilles d’une montre.

4. Remettre la lentille en place et la fixer à l’aide de ses vis. ATTENTION: Ne

pas serrer les vis à l’excès afin de ne pas risquer de casser la len-

[FCA10681]

tille.

FAU24204

Remplacement d’une ampoule de clignotant

1. Retirer la lentille du clignotant après avoir retiré la vis.

1. Lentille du clignotant

2. Vis

2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse des aiguilles d’une montre.

8-14

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

AVERTISSEMENT

Contrôle du cordon de charge et de la prise de charge

1. Ampoule de clignotant

3. Monter une ampoule neuve dans la

douille, l’enfoncer et la tourner à fond dans le sens des aiguilles d’une montre.

4. Remettre la lentille en place et la fixer

à l’aide de la vis. ATTENTION: Ne pas

serrer la vis à l’excès afin de ne pas risquer de casser la lentille.

[FCA11191]

 S’assurer que le cordon et la prise de

charge ne sont pas endommagés, et faire contrôler le véhicule par un concessionnaire Yamaha en cas de détection d’un problème.

 S’assurer de l’absence de crasse ou

de corps étranger sur le cordon et la prise de charge. Essuyer toute crasse à l’aide d’un chiffon sec.

1. Déchirure

FAU50572

1. Fissure

1. Courbure

FWA15790

 Ne pas contrôler ou réparer le véhi-

cule tant que la prise de charge est branchée au secteur. Cela pourrait provoquer une électrocution ou un court-circuit.

8-15

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

ATTENTION

N.B.

 Remplacer le cordon ou la prise de

charge si endommagés. En effet, il y a risque d’incendie, d’électrocution ou de court-circuit.

FCA17101

S’assurer de ne pas mettre de produit anti-rouille, de dissolvant ou d’huile sur le cordon ou la prise de charge lors d’un contrôle du véhicule.

FAU50182

Diagnostic de pannes

En cas de problème, vérifier ce qui suit avant de faire contrôler le véhicule par un concessionnaire Yamaha. S’il s’agit toutefois d’un problème d’alimentation électrique (rien n’apparaît à l’affichage), il convient de faire contrôler le véhicule par un concessionnaire Yamaha.

Le véhicule ne se met pas en mode de veille quand la clé est tournée sur “ON”

Contrôler ce qui suit :

1. Le véhicule est-il en train d’être chargé ? Le véhicule ne se met pas en mode de veille quand la clé est tournée sur “ON” pendant la charge.

2. La poignée d’accélération était-elle actionnée lorsque la clé a été tournée sur “ON” ? Si la clé est tournée sur “ON” pendant l’actionnement de la poignée d’accélération, le véhicule ne passe pas en mode de veille. Relâcher la poignée d’accélération, puis tourner la clé sur “OFF”, puis à nouveau sur “ON”.

Si le véhicule ne passe toujours pas en mode de veille, faire vérifier le véhicule par un concessionnaire Yamaha.

Le véhicule ne démarre pas

Le véhicule est-il en mode de conduite ? (L’indicateur d’état de fonctionnement “RUN” est-il affiché ?) Le véhicule ne peut être conduit que s’il se trouve en mode de conduite. Après avoir vérifié ce qui précède, essayer à nouveau de démarrer en suivant les procédés à la page 7-1 sous “Préparatifs pour le démarrage” et à la page 7-3 sous “Démarrage”. Si le véhicule ne démarre toujours pas, le faire contrôler par un concessionnaire Yamaha.

Le symbole d’alerte “ ” s’affiche

Tourner la clé sur “OFF”, puis à nouveau sur “ON”. Si le symbole d’alerte “ ” s’affiche toujours, faire contrôler le véhicule par un concessionnaire Yamaha.

Le véhicule peut être conduit même en présence du symbole d’alerte, pour autant que l’indicateur d’état de fonctionnement “RUN” s’affiche et que le véhicule est en mode de conduite.

Un feu ne s’allume pas

Contrôler ce qui suit :

1. Le véhicule est-il en train d’être char-

8-16

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

ATTENTION

AVERTISSEMENT

gé ? Les feux ne s’allument pas pendant la charge du véhicule.

2. La clé est-elle tournée sur “ON” ? (L’af-

fichage donne-t-il des indications ?) Si l’affichage reste vierge, il se peut que la fonction d’arrêt automatique soit activée. Tourner la clé sur “OFF”, puis à nouveau sur “ON”.

3. Tous les commutateurs fonctionnent-ils correctement ?

Après avoir contrôlé ce qui précède et qu’un feu ne s’allume toujours pas, procéder comme suit.

 Si le phare ne s’allume pas, il se peut

que l’ampoule soit grillée. Se reporter à la page 8-12 pour le procédé de remplacement.

 Si un feu arrière/stop ou un clignotant

ne s’allume pas, il se peut qu’une ampoule soit grillée. Se reporter à la page 8-14 ou 8-14 pour le procédé de remplacement.

Si un feu ne s’allume toujours pas, il se peut qu’un fusible soit grillé. Faire contrôler le véhicule par un concessionnaire Yamaha.

Ne pas utiliser une ampoule d’un wattage supérieur à celui recommandé afin d’éviter de gravement endommager l’installation électrique, voire de provo-

FCA11981

quer un incendie.

Le moteur s’arrête pendant la conduite

Contrôler ce qui suit :

1. La batterie est-elle chargée en suffisance ? Contrôler l’indicateur de niveau de la batterie. Si la charge restante est insuffisante, il convient de recharger la batterie afin de pouvoir conduire.

2. “HEAT” clignote-t-il et “RUN” est-il éteint ?

1. Indicateur de température “HEAT”

La fonction de protection de température a été activée. Tourner la clé sur “OFF”, et laisser refroidir le véhicule avant de poursuivre la route.

Après avoir contrôlé ce qui précède, si le moteur ne tourne toujours pas, faire contrô-

8-17

ler le véhicule par un concessionnaire Yamaha.

FWA15630

Bien veiller à tourner la clé sur “OFF” avant de pousser ou de déplacer le EC-03. Le véhicule pourrait se déplacer subitement si la poignée d’accélération était tournée alors que la clé est sur “ON”.

L’affichage et le phare s’éteignent quand la clé est tournée sur “ON”

Contrôler ce qui suit :

1. Le véhicule est-il à l’arrêt depuis plus de cinq minutes ? En vue de protéger la batterie, le EC-03 est équipé d’une fonction d’arrêt automatique. Quand le véhicule est arrêté pendant plus de cinq minutes, l’alimentation est coupée afin de préserver la charge de la batterie.

2. La batterie est-elle chargée en suffisance ? Si la charge restante est insuffisante, il convient de recharger la batterie afin de pouvoir conduire.

Après avoir contrôlé ce qui précède, tourner une nouvelle fois la clé sur “ON”. Si l’affichage et le phare ne s’allument pas, faire contrôler le véhicule par un concessionnaire

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

AVERTISSEMENT

N.B.

Yamaha.

Le verrouillage de sécurité ne se débloque pas

Si un numéro de sécurité incorrect a été entré trois fois d’affilée, le verrouillage de sécurité ne peut plus se débloquer, même si le numéro de sécurité correct est entré par la suite. Tourner la clé sur “OFF”, puis à nouveau sur “ON”, puis entrer le numéro de sécurité correct.

FWA15630

Le témoin d’alerte s’allume, et “CHG”, ainsi que le symbole d’alerte “ ” clignotent durant la charge

peut qu’il y ait une défaillance. Abandonner la charge et confier le véhicule à un concessionnaire Yamaha.

Quand la clé est tournée sur “ON”, le témoin d’alerte s’allume et “CHG”, ainsi que le symbole d’alerte “ ” clignotent à l’affichage

1. Témoin d’alerte

2. Indicateur d’état de la batterie “CHG”

3. Symbole d’alerte “ ”

La charge s’interrompt automatiquement si un problème est détecté pendant la charge. Le témoin d’alerte s’allume, et “CHG”, ainsi que le symbole d’alerte “ ” clignotent.

Si cet état reste inchangé pendant cinq minutes, le témoin d’alerte, ainsi que tous les indicateurs de l’affichage s’éteignent.

Débrancher la prise de charge du secteur afin d’interrompre la charge, puis la reprendre quelques minutes plus tard. Si la charge se coupe à nouveau automatiquement, il se

8-18

1. Témoin d’alerte

2. Indicateur d’état de la batterie “CHG”

3. Symbole d’alerte “ ”

La batterie n’est pas chargée correctement. Tourner la clé sur “OFF”, puis à nouveau sur “ON” afin de réinitialiser la charge. Tourner la clé sur “OFF”, puis reprendre la charge de la batterie. Si, une fois la charge terminée, le problème décrit plus haut se produit toujours, il se peut qu’il y ait une défaillance. Faire contrô-

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

ler le véhicule par un concessionnaire Yamaha.

“– – – – –” clignote à l’affichage pendant

la charge

1. Indicateur d’erreur de charge “– – – – –”

Cet indicateur s’affiche quand la tension de la batterie est inférieure au niveau détermi-

né. Poursuivre la charge. Si le témoin d’alerte s’allume, et que “CHG”,

ainsi que “ ” clignotent à l’affichage après une charge d’une heure, il se peut qu’il y ait une défaillance. Faire contrôler le

véhicule par un concessionnaire Yamaha.

Le processus de charge est en mode de veille, car la température de la batterie est supérieure à 50 C. Laisser refroidir la batterie. Une fois que la température de la batterie retombe à la température déterminée, “HEAT” s’éteint et la charge commence automatiquement. (Voir page 6-1 pour plus d’informations concernant l’“Emplacement de charge de la batterie”.)

1. Témoin d’alerte

2. Indicateur d’état de la batterie “CHG”

3. Symbole d’alerte “ ”

“HEAT” clignote à l’affichage pendant la charge

1. Indicateur de température “HEAT”

Il ne s’agit pas d’une défaillance.

8-19

“COOL” clignote à l’affichage pendant la charge

1. Indicateur de température “COOL”

Il ne s’agit pas d’une défaillance. Le processus de charge est en mode de veille, car la température de la batterie est inférieure à –5 C. Dans ce cas, démarrer la recharge à un endroit plus chaud.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

N.B.

431

Une fois que la température de la batterie atteint la température déterminée, “COOL” s’éteint et la charge commence automatiquement. (Voir page 6-1 pour plus d’informations concernant l’“Emplacement de charge de la batterie”.)

Quand la clé est tournée sur “ON”, le bipeur retentit et il se produit ce qui suit

 Témoin d’alerte clignote  Symbole d’alerte “ ” s’allume  Segments d’indication du niveau de la

batterie passent d’un côté à l’autre

 Indicateur “PUSH” et indicateur “OLD”

s’affichent en alternance

1. Indicateur de niveau de la batterie

2. Témoin d’alerte

3. Indicateur d’état de la batterie “PUSH”/ “OLD”

4. Symbole d’alerte “ ”

La durée de vie de la batterie est proche de son terme. Appuyer sur un des boutons de commande (voir page 4-3) pour éteindre le bipeur. Le véhicule passe alors en mode de veille.

Annuler le mode de veille en appuyant à nouveau sur le bouton de commande. Bien que le véhicule puisse être conduit quand l’indicateur d’état de fonctionnement “RUN” s’affiche, la durée de vie de la batterie est proche de son terme. Consulter un concessionnaire Yamaha le plus rapidement possible afin de commander une batterie de rechange.

Quand un bouton de commande est enfoncé, le bipeur s’éteint et l’affichage passe en mode de veille. Si aucun bouton de commande n’est enfoncé dans les cinq minutes, la fonction d’arrêt automatique s’active et l’alimentation générale est coupée afin de

8-20

ménager la batterie.

Au moment du démarrage de la charge, le bipeur retentit, et l’indication suivante signale la fin de la durée de vie de la batterie

 Témoin d’alerte clignote  Symbole d’alerte “ ” s’allume  Indicateur “PUSH” et indicateur “OLD”

s’affichent en alternance

1. Témoin d’alerte

2. Indicateur d’état de la batterie “PUSH”/ “OLD”

3. Symbole d’alerte “ ”

La durée de vie de la batterie est arrivée à son terme. Faire remplacer la batterie par un concessionnaire Yamaha. Appuyer sur un des boutons de commande (voir page 4-3) pour

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

N.B.

éteindre le bipeur. Cet affichage se modifie comme suit afin de signaler que la batterie a atteint la fin de sa durée de vie.

1. Témoin d’alerte

2. Indicateur de fin de vie de la batterie

“End”

Débrancher la prise de charge ; tous les indicateurs de l’affichage s’éteignent.

 Le bipeur retentit et “End” s’affiche afin

de signaler la fin de la vie de la batterie, et ce jusqu’à ce qu’un des boutons soit actionné.

 En vue de protéger la batterie, le

EC-03 est équipé d’une fonction d’arrêt automatique. L’alimentation se coupe après cinq minutes, et le bipeur et l’affichage s’éteignent.

La batterie ne se charge pas (l’indicateur de niveau de la batterie reste bas après la recharge)

La prise de charge est elle correctement branchée au secteur ? Après la vérification, démarrer à nouveau la charge de la batterie en suivant le procédé sous “Procédé de charge” à la page 6-3. Si la batterie ne se charge toujours pas après vérification de ce qui précède, il se peut que le chargeur de batterie soit défaillant. Faire contrôler le véhicule par un concessionnaire Yamaha.

Odeur inhabituelle ou fumée en provenance du chargeur de batterie

Débrancher immédiatement la prise de charge du secteur. Faire contrôler le véhicule par un concessionnaire Yamaha.

L’autonomie avec une charge est devenue beaucoup plus courte

La durée de vie de la batterie est arrivée à son terme. Faire remplacer la batterie par un concessionnaire Yamaha.

La batterie ne peut se charger, car le disjoncteur de protection a été activé

Abandonner la charge et confier le véhicule à un concessionnaire Yamaha.

8-21

SOIN ET REMISAGE DU SCOOTER

ATTENTION

AVERTISSEMENT

ATTENTION

Remarque concernant les pièces de couleur mate

Certains modèles sont équipés de pièces à finition mate. Demander conseil à un concessionnaire Yamaha au sujet des produits d’entretien à utiliser avant de procéder au nettoyage du véhicule. L’emploi de brosses, de produits chimiques mordants ou de détachants griffera ou endommagera la surface de ces pièces. Il convient également de ne pas enduire les pièces à finition mate de cire.

FAU37833

FCA15192

FAU50831

Soin

Un des attraits incontestés d’un scooter réside dans la mise à nu de son anatomie, mais cette exposition est toutefois source de vulnérabilité. Rouille et corrosion peuvent apparaître, même sur des pièces de très bonne qualité. Un entretien adéquat régulier lui permettra non seulement de conserver son allure et son rendement et de prolonger sa durée de service, mais est également indispensable afin de conserver les droits de la garantie.

Avant le nettoyage

1. S’assurer que la selle est correctement refermée avant de commencer le nettoyage.

2. S’assurer que tous les bouchons, capuchons et couvercles, y compris les fiches rapides et connecteurs électriques sont fermement et correctement en place.

3. Éliminer les taches tenaces à l’aide d’un dégraissant et d’une brosse en veillant à ne jamais en appliquer sur les joints et les axes de roue. Toujours rincer la crasse et le dégraissant à l’eau.

9-1

Nettoyage

FWA15810

 Ne pas laver le véhicule pendant la

charge du véhicule. Cela risque de provoquer un incendie ou une électrocution.

 S’assurer que la selle est correcte-

ment refermée avant de démarrer. Si la selle n’est pas refermée correctement, de l’eau pourrait éclabousser la batterie ou le chargeur intégré. Cela pourrait provoquer une électrocution ou un court-circuit.

 Ne pas laver le cordon ou la prise de

charge. Essuyer tout corps étranger avec un chiffon sec.

FCA17121

 Éviter de nettoyer les roues, surtout

celles à rayons, avec des produits nettoyants trop acides. S’il s’avère nécessaire d’utiliser ce type de produit afin d’éliminer des taches tenaces, veiller à ne pas l’appliquer plus longtemps que prescrit. Rincer ensuite abondamment à l’eau, sécher immédiatement, puis vaporiser un produit anticorrosion.

 Un nettoyage incorrect risque d’en-

SOIN ET REMISAGE DU SCOOTER

N.B.

dommager les pièces en plastique (caches et carénages, pare-brise, les lentilles de phare ou d’instrument, etc.) et les pots d’échappement. Nettoyer les pièces en plastique exclusivement à l’eau claire et en se servant d’éponges ou chiffons doux. Si toutefois on ne parvient pas à nettoyer parfaitement les pièces en plastique, on peut ajouter un peu de détergent doux à l’eau. Bien veiller à rincer abondamment à l’eau afin d’éliminer toute trace de détergent, car celui-ci abîmerait les pièces en plastique.

 Éviter tout contact de produits chi-

miques mordants sur les pièces en plastique. Ne pas utiliser des éponges ou chiffons imbibés de produits nettoyants abrasifs, de dissolvant ou diluant, d’essence, de dérouilleur, d’antirouille, d’antigel ou d’électrolyte.

 Ne pas utiliser des portiques de la-

vage à haute pression ou au jet de vapeur. Cela provoquerait des infiltrations d’eau qui endommageraient les pièces suivantes : joints (de roulements de roue, de roulement de bras oscillant, de fourche

et de freins), composants électriques (fiches rapides, connecteurs, instruments, poignée d’accélération, contacteurs et feux) et les mises à l’air.

 Scooters équipés d’un pare-brise :

Ne pas utiliser de produits de nettoyage abrasifs ni des éponges dures afin d’éviter de griffer ou de ternir. Certains produits de nettoyage pour plastique risquent de griffer le pare-brise. Faire un essai sur une zone en dehors du champ de vision afin de s’assurer que le produit ne laisse pas de trace. Si le pare-brise est griffé, utiliser un bon agent de polissage pour plastiques après le nettoyage.

Après utilisation dans des conditions normales Nettoyer la crasse à l’eau chaude additionnée de détergent doux et d’une éponge douce et propre, puis rincer abondamment à l’eau claire. Recourir à une brosse à dents ou à un goupillon pour nettoyer les pièces difficile d’accès. Pour faciliter l’élimination des taches plus tenaces et des insectes, déposer un chiffon humide sur ceux-ci quelques minutes avant de procéder au nettoyage.

9-2

Après utilisation sous la pluie, à proximité de la mer ou sur des routes salées L’eau accentue l’effet corrosif du sel marin et du sel répandu sur les routes en hiver. Il convient dès lors d’effectuer les travaux suivants après chaque randonnée sous la pluie, à proximité de la mer ou sur des routes salées.

Il peut rester des traces du sel répandu sur les routes bien après la venue du printemps.

1. Nettoyer le scooter à l’eau froide savonneuse en veillant à ce que le moteur soit froid. ATTENTION: Ne pas

utiliser d’eau chaude, car celle-ci augmenterait l’action corrosive du

[FCA10791]

sel.

2. Protéger le véhicule de la corrosion en vaporisant un produit anticorrosion sur toutes les surfaces métalliques, y compris les surfaces chromées ou nickelées.

Après le nettoyage

1. Sécher le scooter à l’aide d’une peau de chamois ou d’un essuyeur absorbant.

2. Frotter les pièces en chrome, en aluminium ou en acier inoxydable à l’aide

SOIN ET REMISAGE DU SCOOTER

AVERTISSEMENT

ATTENTION

N.B.

ATTENTION

d’un produit d’entretien pour chrome.

3. Une bonne mesure de prévention contre la corrosion consiste à vaporiser un produit anticorrosion sur toutes les surfaces métalliques, y compris les surfaces chromées ou nickelées.

4. Les taches qui subsistent peuvent être nettoyées en pulvérisant de l’huile.

5. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.

6. Appliquer de la cire sur toutes les surfaces peintes.

7. Veiller à ce que le scooter soit parfaitement sec avant de le remiser ou de le couvrir.

Des impuretés sur les freins ou les pneus peuvent provoquer une perte de contrôle.

 S’assurer qu’il n’y a ni huile ni cire

sur les freins et les pneus. Si nécessaire, laver les pneus à l’eau savonneuse chaude.

 Effectuer un test de conduite avant

de prendre la route afin de vérifier le freinage et la prise de virages.

 Pulvériser modérément huile et cire

et bien essuyer tout excès.

FWA15820

FCA10800

 Ne jamais enduire les pièces en

plastique ou en caoutchouc d’huile ou de cire. Recourir à un produit spécial.

 Éviter l’emploi de produits de polis-

sage mordants, car ceux-ci attaquent la peinture.

 Pour toute question relative au choix et

à l’emploi des produits d’entretien, consulter un concessionnaire Yamaha.

 Le lavage, la pluie ou l’humidité atmos-

phérique peut provoquer l’embuage de la lentille de phare. La buée devrait disparaître peu de temps après l’allumage du phare.

9-3

FAU50842

Remisage

Remisage de courte durée

Veiller à remiser le scooter dans un endroit frais et sec. Si les conditions de remisage l’exigent (poussière excessive, etc.), couvrir le scooter d’une housse poreuse. S’assurer que le moteur a refroidi avant de recouvrir le scooter.

FCA17130

 Entreposer le scooter dans un en-

droit mal aéré ou le recouvrir d’une bâche alors qu’il est mouillé provoqueront des infiltrations et de la rouille, la défaillance du bloc d’alimentation, une fuite électrique ou un court-circuit.

 Afin de prévenir la rouille, éviter

l’entreposage dans des caves humides, des étables (en raison de la présence d’ammoniaque) et à proximité de produits chimiques.

Remisage de longue durée

FCA17142

 Recharger la batterie si son niveau

a atteint le dernier segment. Afin de préserver la durée de vie de la bat-

SOIN ET REMISAGE DU SCOOTER

N.B.

terie, il est recommandé de charger la batterie jusqu’à maximum 2–3 segments. Un niveau de charge supérieur ou inférieur n’est pas recommandé.

 S’assurer de ne pas laisser baisser

le niveau de charge de la batterie à moins de 20 % (moins que le dernier segment de l’indicateur de niveau de la batterie). En cas de remisage prolongé dans cet état, selon le niveau de capacité effectif, la batterie risque d’être endommagée et de devoir être remplacée.

 Si la batterie a perdu toute sa capa-

cité, elle ne peut plus être rechargée.

 Après un remisage de longue du-

rée, veiller à recharger la batterie avant de conduire le véhicule. (Il se peut que la charge prenne plus de temps qu’à l’ordinaire.)

Avant de remiser le scooter pour plusieurs mois :

1. Suivre toutes les instructions de la section “Soin” de ce chapitre.

2. Lubrifier tous les câbles de commande ainsi que les articulations de tous les leviers et de la béquille centrale.

3. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis

élever le scooter de sorte que ses deux roues ne reposent pas sur le sol. S’il n’est pas possible d’élever les roues, les tourner quelque peu chaque mois de sorte que l’humidité ne se concentre pas en un point précis des pneus.

Effectuer toutes les réparations nécessaires avant de remiser le scooter.

9-4

CARACTÉRISTIQUES

Dimensions:

Longueur hors tout:

1565 mm (61.6 in)

Largeur hors tout:

600 mm (23.6 in)

Hauteur hors tout:

990 mm (39.0 in)

Hauteur de la selle:

745 mm (29.3 in)

Empattement:

1080 mm (42.5 in)

Garde au sol:

110 mm (4.33 in)

Rayon de braquage minimum:

1700 mm (66.9 in)

Poids:

Poids à vide:

56 kg (123 lb)

Châssis:

Type de cadre:

Cadre-poutre

Angle de chasse:

25.00 

Chasse:

75 mm (3.0 in)

Pneu avant:

Type:

Avec chambre

Taille:

60/100-12 36J

Fabricant/modèle:

INOUE RUBBER/MB80

FAU50970

Pneu arrière:

Type:

Avec chambre

Taille:

60/100-12 36J

Fabricant/modèle:

INOUE RUBBER/MB80

Charge maximale:

87 kg (192 lb)

* (Poids total du pilote, du chargement et

des accessoires)

Pression de gonflage (contrôlée les pneus froids):

Avant:

200 kPa (2.00 kgf/cm

Arrière:

250 kPa (2.50 kgf/cm

, 29 psi)

, 36 psi)

Roue avant:

Taille de jante:

12 x 1.50

Roue arrière:

Taille de jante:

12 x 1.50

Frein avant:

Type:

Frein à tambour

Commande:

À la main droite

Frein arrière:

Type:

Frein à tambour

Commande:

À la main gauche

Suspension avant:

Type:

Fourche télescopique

Type de ressort/amortisseur:

Ressort hélicoïdal

Débattement de roue:

50.0 mm (1.97 in)

Suspension arrière:

Type:

Ensemble oscillant

Type de ressort/amortisseur:

Ressort hélicoïdal / amortisseur hydraulique

Débattement de roue:

55.0 mm (2.17 in)

Phare:

Type d’ampoule:

Ampoule halogène

Voltage et wattage d’ampoule  quantité:

Phare:

12 V, 35 W/35 W  1

Feu arrière/stop:

12 V, 5.0 W/21.0 W  1

Clignotant avant:

12 V, 10.0 W  2

Clignotant arrière:

12 V, 10.0 W  2

Warning indicator light:

LED

10-1

RENSEIGNEMENTS COMPLÉMENTAIRES

N.B.

Numéros d’identification

Inscrire le numéro d’identification du véhicule et les codes figurant sur l’étiquette du mo-

dèle aux emplacements prévus, pour référence lors de la commande de pièces

de rechange auprès d’un concessionnaire Yamaha ou en cas de vol du véhicule. NUMÉRO D’IDENTIFICATION DU

VÉHICULE :

RENSEIGNEMENTS FOURNIS SUR L’ÉTIQUETTE DU MODÈLE :

FAU48611

FAU26400

Numéro d’identification du véhicule

1. Numéro d’identification du véhicule

Le numéro d’identification du véhicule est poinçonné sur le tube de direction. Inscrire ce numéro à l’endroit prévu.

Le numéro d’identification du véhicule sert à identifier la moto et, selon les pays, est requis lors de son immatriculation.

FAU26540

Étiquette des codes du modèle

1. Étiquette des codes du modèle

L’étiquette des codes du modèle est collée sur le cadre, sous la selle. (Voir page 4-11.) Inscrire les renseignements repris sur cette étiquette dans l’espace prévu à cet effet. Ces renseignements seront nécessaires lors de la commande de pièces de rechange auprès d’un concessionnaire Yamaha.

11-1

INDEX

Accélération et décélération ......................7-4

Accroche-casque.....................................4-12

Autonomie .................................................3-2

Avertisseur, contacteur............................4-10

Bagages, crochet de fixation ...................4-13

Batterie, charge en toute sécurité.............. 1-5

Batterie, durée de charge ..........................6-8

Batterie, emplacement pour charge ..........6-1

Batterie, informations générales................6-9

Batterie, préservation ................................3-3

Batterie, procédé de charge ......................6-3

Béquille centrale, contrôle et

lubrification ............................................8-11

Bipeur ........................................................4-1

Câbles, contrôle et lubrification ...............8-10

Caractéristiques....................................... 10-1

Chargement, affichage du progrès ............6-9

Clignotant, remplacement d’une

ampoule.................................................8-14

Clignotants, contacteur............................4-10

Combinés de contacteurs........................4-10

Compteurs, écran multifonction.................4-2

Contacteur à clé/antivol .............................4-1

Cordon et prise de charge, contrôle ........8-15

Démarrage................................................. 7-3

Démarrage, préparatifs.............................. 7-1

Direction, contrôle.................................... 8-12

Emplacement des éléments ......................2-1

Entretiens et graissages périodiques ........8-2

Étiquette des codes du modèle............... 11-1

Feu arrière/stop, remplacement d’une

ampoule ................................................ 8-14

Fourche, contrôle .................................... 8-11

Freinage .................................................... 7-5

Frein arrière, levier .................................. 4-11

Frein avant, levier.................................... 4-11

Freins avant et arrière, réglage de la

garde des leviers..................................... 8-8

Leviers de frein, lubrification ................... 8-10

Mâchoires de frein, contrôle...................... 8-9

Mode standard/mode puissant.................. 3-1

Moteur, contrôle de bruits irréguliers......... 8-5

Niveau de la batterie ................................. 3-4

Numéros d’identification.......................... 11-1

Pannes, diagnostic.................................. 8-16

Particularités ............................................. 3-1

Phare, remplacement d’une ampoule ..... 8-12

Pièces de couleur mate............................. 9-1

Pneus ........................................................ 8-6

Poignée d’accélération, contrôle ............... 8-5

Poignée de manutention ......................... 4-13

Remisage .................................................. 9-3

Roues........................................................ 8-7

Roulements de roue, contrôle ................. 8-12

Sécurité ..................................................... 1-1

Sécurité routière........................................ 1-4

Selle.........................................................4-11

Soin............................................................9-1

Stationnement............................................7-5

Véhicule, numéro d’identification .............11-1

Verrouillage de sécurité, utilisation ............4-7

IMPRIMÉ SUR PAPIER RECYCLÉ

YAMAHA MOTOR CO., LTD.

PRINTED IN JAPAN

2010.10–0.2×1 !

2010.10–0.2×1 ! (F)

(F)

Yamaha EC-03 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

INTRODUCTION

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

Conseils supplémentaires relatifs à la sécurité routière

Charge de la batterie en toute sécurité

Vue gauche

DESCRIPTION

Vue droite

Commandes et instruments

PARTICULARITÉS DU EC-03

Particularités

Mode standard/mode puissant

Autonomie

Préserver sa batterie

Niveau de la batterie

COMMANDES ET INSTRUMENTS

Bipeur

Contacteur à clé/antivol

Écran multifonction

Utilisation du verrouillage de sécurité

Combinés de contacteurs

Levier de frein avant

Levier de frein arrière

Selle

Accroche-casque

Crochet de fixation des bagages

Poignée de manutention

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION

CHARGEMENT DE LA BATTERIE

Emplacement de charge de la batterie

Procédé de charge

Durée de la charge

Affichage du progrès du chargement

Informations concernant la batterie

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

Préparatifs pour le démarrage

Démarrage

Accélération et décélération

Freinage

Stationnement

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

Entretiens périodiques et fréquences de graissage

Contrôle des bruits irréguliers du moteur

Contrôle de la poignée d’accélération

Pneus

Roues coulées

Réglage de la garde des leviers de frein avant et arrière

Contrôle des mâchoires de frein avant et arrière

Contrôle et lubrification des câbles

Lubrification des leviers de frein avant et arrière

Contrôle et lubrification de la béquille centrale

Contrôle de la fourche

Contrôle de la direction

Contrôle des roulements de roue

Remplacement de l’ampoule du phare

Remplacement de l’ampoule du feu arrière/stop

Remplacement d’une ampoule de clignotant

Contrôle du cordon de charge et de la prise de charge

Diagnostic de pannes

SOIN ET REMISAGE DU SCOOTER

Remarque concernant les pièces de couleur mate

Soin

Remisage

CARACTÉRISTIQUES

RENSEIGNEMENTS COMPLÉMENTAIRES

Numéros d’identification
