HF/50 MHZ R

ICETRASMETTITORE

FT-450D

ANUALE D’USO

VERTEX STANDARD CO., LTD.

4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan

VERTEX STANDARD

US Headquarters

10900 Walker Street, Cypress, CA 90630, U.S.A.

YAESU UK LTD.

Unit 12, Sun Valley Business Park, Winnall Close Winchester, Hampshire, SO23 0LB, U.K.

VERTEX STANDARD HK LTD.

Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road, Kwun Tong, Kowloon, Hong Kong

VERTEX STANDARD (AUSTRALIA) PTY., LTD.

Normanby Business Park, Unit 14/45 Normanby Road Notting Hill 3168, Victoria, Australia

Italiano

Page 1FT-450D MANUALE D’USO

INDICE

CARATTERISTICHE

CComplimenti per la vostra scelta. Se questo è il primo vostro apparato o già avete posseduto altri Yaesu nella vostra stazione, siate certi che il vostro ricetrasmettitore potrà assicurarvi per ore ed ore, piacere operativo, negli anni a venire.

Caratteristiche ................................................... 1

Comandi e regolazioni pannello frontale ........ 2

Indicazioni schermo .......................................... 6

Prese pannello posteriore ................................ 8

Microfono in dotazione ..................................... 9

Accessori & opzioni ........................................ 10

Installazione ..................................................... 11

Collegamento antenna e alimentatore ............................. 11

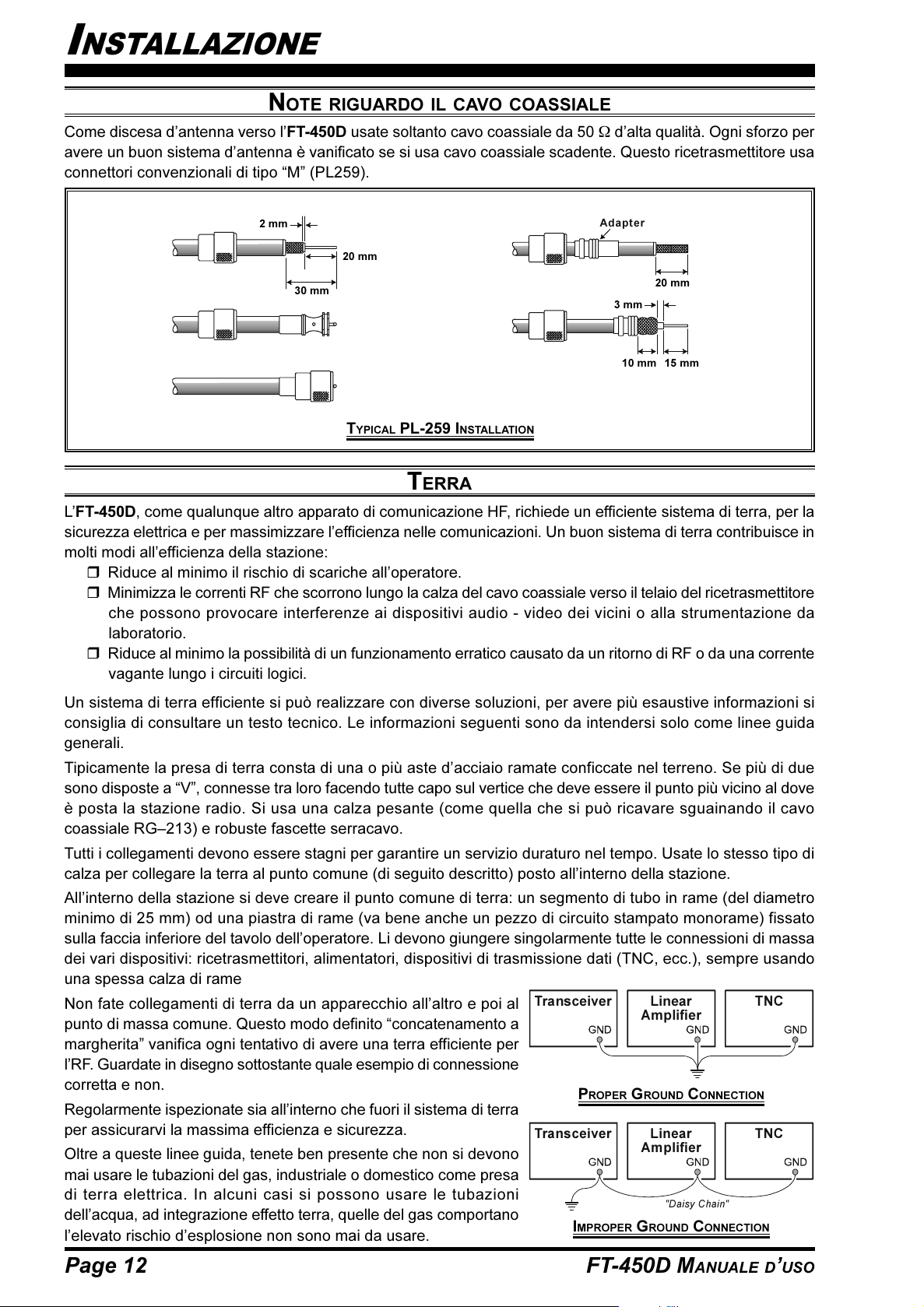

Note riguardo il cavo coassiale ........................................ 12

Terra ................................................................................. 12

Collegamento all’amplificatore lineare VL-1000 .............. 13

Collegare altri amplificatori lineari .................................... 13

Uso base .......................................................... 14

Come usare la manopola [DSP/SEL]............................... 15

Modo menù ...................................................................... 15

Come usare il comando [VOICE/C.S].............................. 16

Impostazione durata comando ......................................... 17

Azzerare il microprocessore .............................................18

Ricezione ......................................................... 19

Passo sintonia .................................................................. 19

Modifica del passo di sintonia della

manopola principale .......... 19

Modifica del passo di sintonia

della manopola [DSP/SEL]......... 19

Tasti [UP]/[DWN] sui microfoni MH-31A8J .................................... 20

Clarifier ............................................................................. 20

Annuncio vocale digitale .................................................. 21

Blocco sintonia ................................................................. 21

Operare con “My Bands” .................................................. 22

Operare con “My Modes” ................................................. 23

Registratore digitale voce ................................................. 24

Funzionalità utili .............................................. 25

Funzionamento del ricevitore

(schema a blocchi stadi ingresso) .......... 25

ATT/IPO (regolazione sensibilità ricevitore) ..................... 26

NOISE BLANKER (reiezione interferenze entro 3 kHz) .. 26

AGC (utile strumento per migliorare la ricezione) ............ 27

CONTOUR (reiezione interferenze entro 3 kHz) ............. 28

SHIFT (reiezione interferenze entro 3 kHz) ..................... 29

WIDTH (reiezione interferenze entro 3 kHz) .................... 30

NOTCH (reiezione interferenze entro 3 kHz) ................... 31

DNR (reiezione interferenze entro 3 kHz) ........................ 32

Guadagno RF ................................................................... 33

Uso dell’accordatore automatico d’antenna . 34

Uso dell’ATU .................................................................... 34

Note d’uso ATU ................................................................ 35

Trasmissione modi SSB/AM ........................... 36

Selezione misura strumento in TX ................................... 37

Regolazione potenza TX ................................................. 37

Temporizzatore durata massima trasmissione (TOT) ..... 38

Regolazione guadagno microfonico ................................ 39

Equalizzatore microfonico DSP ....................................... 40

Commutazione TX/RX automatica

comandata dal parlato (VOX) ...... 41

MONITOR ........................................................................ 42

Operare a frequenze separate ........................................ 43

Uso “Split” rapido ............................................................. 43

Memoria voce (Modi SSB/AM/FM) .................................. 44

Funzionamento in CW ..................................... 46

Impostazione tasto diretto (ed emulazione) ..................... 46

Utilizzo del manipolatore elettronico incorporato ............. 47

Battimento zero in CW ..................................................... 49

Utilizzare CW inverso ....................................................... 49

Impostazione tempo ritardo CW ....................................... 50

Regolazione livello nota laterale CW ............................... 50

Regolazione tonalità CW .................................................. 51

Addestramento CW .......................................................... 51

Funzione Beacon - radiofaro ............................................ 52

Operare in modo FM ....................................... 54

Operativita base ............................................................... 54

Utilizzo dei ripetitori .......................................................... 55

Squelch codificato a toni .................................................. 56

Scansione ricerca tono ..................................................... 57

Operatività memoria ........................................ 58

Funzionalità utili della memoria ........................................ 58

Gruppi memoria ................................................................ 59

Utilizzo della memoria ...................................................... 60

Memorizzare .............................................................. 60

Richiamo canali memoria .......................................... 60

Cancellare i dati canale memoria .............................. 61

Sintonia in modo memoria ......................................... 61

Etichette alfanumeriche per la memoria .................... 62

Memoria canali “Home” .................................................... 64

Richiamo canali Home ............................................... 64

Modifica frequenza canali Home ............................... 64

Banco memoria “rapido” QMB ......................................... 65

Memorizzazione ......................................................... 65

Richiamo .................................................................... 65

Scansione ........................................................ 66

Scansione in modo VFO e memoria ................................ 66

Approntamento .......................................................... 66

Scansione VFO/memoria ........................................... 67

Scansione programmabile (PMS) .................. 68

Altre impostazioni ........................................... 70

Impostazioni schermo ...................................................... 70

Impostazione cicalino ....................................................... 71

Impostazione cicalino ................................................ 71

Tono cicalino .............................................................. 72

Spegnimento automatico (APO) ...................................... 73

Operatività RTTY (Telescrivente) ................... 74

Impostazione RTTY .......................................................... 74

Impostazione base ........................................................... 74

Operatività in Packet ....................................... 75

Impostazione Packet (anche frequenze sottoportanti)..... 75

Impostazione base ........................................................... 75

Altri modi dati basati su AFSK ....................... 76

Modo menù ...................................................... 78

Uso del menù ................................................................... 78

Modo azzeramento menù ................................................ 78

Clonare ............................................................. 88

Installazione degli accessori opzionali ......... 90

Utilizzo con accordatore automatico

d’antenna FC-40 con 200 memorie ........ 90

Operativita con sistema accordo antenna

attivo (ATAS-100/120/120A) ........ 92

Installazione maniglia per il trasporto MHG-1 .................. 94

Installazione staffa montaggio MMB-90 ........................... 95

Specifiche ........................................................ 96

Super-compatto ricetrasmettitore HF non DSP in MF. ATU incorporato (accordatore automatico d’antenna). Il piccolo ricetrasmettitore FT-450D vanta elevate prestazioni in HF, ottenute con semplicità operativa.  100 W di potenza uscita in tutti i modi su HF e 50

MHz.

 Leggero e compatto ricetrasmettitore HF: 228 x 84

x 216 mm (LxAxP), 4.0 kg.

 Facile lettura della frequenza, grazie ai grandi

caratteri a 9 segmenti a schermo

 Tasti illuminati  TCXO incorporato  500 canali memoria  LCD di tipo nero-negativo  IPO

 Unità IF DSP incorporata, per avere queste

funzionalità:

❍ larghezza (senza filtri opzionali fino a 300 Hz in CW); ❍ equalizzatore microfonico incorporato; ❍ modulazione e demodulazione; ❍ contorno; ❍ “Notch” manuale; ❍ DNR; ❍ processore del parlato; ❍ VOX DSP; ❍ due canali memoria vocale; ❍ uscita lettura frequenza.

 Spostamento MF  Attenuatore 20 dB  Chiarificatore  Manipolatore elettronico incorporato  Prese sul pannello frontale microfono e cuffie  Operatività TX in FSK-RTTY  Con l’opzione FC-40 si possono usare lunghe

antenne filari.

Page 2 FT-450D MANUALE D’USO

PHONES

KEY

COMANDI E REGOLAZIONI PANNELLO FRONTALE

Presa PHONE

Questa presa jack a 3 poli da 1/4” s’adatta a cuffie mono o stereofoniche con spina a 2 o 3 contatti. Quando usata si disabilita l’altoparlante. Nota: quando calzate le cuffie vi raccomandiamo di ridurre preventivamente il volume prima d’accendere l’apparato per minimizzare l’impatto acustico provocato dai rumori d’accensione.

Presa KEY

Questa presa jack a 3 poli da 1/4” è per il tasto CW tradizionale o a palette (manipolatore elettronico incorporato), oppure per un manipolatore elettronico esterno. Riferimento contatti sottoriportato. La tensione a tasto alzato è 5 V, a tasto abbassato la corrente circolante è 0.5 mA.

Non utilizzare la spina ad eccezione della spina da 3,5 mm a 3-pin. Se la spina in misura corretta non è utilizzata la radio può essere danneggiato o danneggiato.

Comando DSP

Seleziona le funzioni DSP tra CONTOUR (contorno), NOTCH (soppressione), DNR (riduzione rumore digitale) e WIDHT (larghezza).

Comando ATT/IPO

Con questo tasto si imposta ATT, o IPO, premendo in successione tra: ATT:OFF/IPO:OFF ª ATT:ON/IPO:OFF ª ATT:OFF/IPO:ON ª ATT:ON/IPO:ON ª ATT:OFF/IPO:OFF

ATT: OFF, IPO: OFF

Attenuatore in ingresso escluso, preamplificatore RF in ricezione inserito.

ATT: ON, IPO: OFF

Si riduce la potenza del segnale ricevuto di 20 dB (riduzione livello tensione segnale di 1/10), preamplificatore RF in ricezione inserito.

ATT: OFF, IPO: ON

Attenuatore in ingresso escluso, preamplificatore RF in ricezione escluso, il segnale è direttamente inviato al primo miscelatore.

ATT: ON, IPO: ON

Si riduce la potenza del segnale ricevuto di 20 dB (riduzione livello tensione segnale di 1/10), il segnale è direttamente inviato al primo miscelatore.

Comando ON/OFF

Tenendo premuto per un secondo questo tasto s’accende il ricetrasmettitore, Ripetendo l'intervento si spegne.

Comando NB

Premendo questo tasto si attiva/ disattiva il circuito cancellazione rumore in MF (Noise Blanker). Premetelo, per ridurre i disturbi impulsivi di breve durata.

Comando AGC

Questo comando seleziona la caratteristica di risposta del controllo automatico di guadagno del ricevitore (AGC o CAV). Tenendo premuto questo tasto per un secondo disabilita l’AGC (per test o ricezione segnali debolissimi).

Page 3FT-450D MANUALE D’USO

COMANDI E REGOLAZIONI PANNELLO FRONTALE

Comando C.S/VOICE

Premere questo tasto per attivare una delle 52 funzioni assegnabili tramite il passo menù “PNL-C.S”. Premendo il tasto [F] e poi questo, si annuncia la frequenza operativa corrente (risoluzione fino alle centinaia di Hz visualizzate) ed il modo.

Comando TUNE

Premere brevemente questo comando per commutare l’accordatore automatico antenna incorporato tra inserito o escluso. Premendo a lungo questo tasto s’avvia la ricerca accordo automatico.

Comando F

Premendo questo tasto si passa l’azione dei sei tasti, posti nell’angolo superiore destro del pannello frontale, alla funzione alternativa. Tenendo premuto questo tasto per un secondo si entra in modo menù.

Comando METER/DIM

Premendo ripetutamente questo tasto si commuta la lettura dello strumento in questa successione. PO ª ALC ª SWR ª PO PO: riporta il livello medio potenza

uscita.

ALC: segnala la tensione relativa

ALC.

SWR:misura rapporto onde

stazionarie (diretta:riflessa). Premendo il tasto [F] e poi questo si regola la luminosità schermo, agendo sulla manopola [DSP/SEL]. A regolazione ultimata, premere ancora questo tasto.

Comando RCL/HOME

Premendo questo tasto si richiama il banco memoria QMB. Premendolo ancora si ritorna al modo precedente, VFO o memoria. Premendo il tasto [F] e poi questo, si richiama la frequenza preferita “HOME”. È inizialmente impostata su 29.30000 MHz per le bande HF e 51.00000 MHz per la banda dei 6 m.

Comando SPLIT/STEP

Premendo questo tasto s’attiva l’operatività a frequenze separate, usando il VFO-A per la ricezione e VFO- B per la trasmissione (o viceversa). Premendo il tasto [F] e poi questo, si seleziona il passo di sintonia della manopola [DSP/SEL]. A selezione eseguita, premere ancora questo tasto.

Comando V/M/MW

Con questo comando si commuta il controllo della sintonia tra VFO e il sistema di memoria. Premendo il tasto [F] e poi questo si copiano i dati operativi correnti del VFO sul canale memoria selezionato.

Comando STO/VOX

Premere questo comando per copiare nel banco richiamo rapido “QMB” i dati operativi correnti (frequenza, modo, larghezza di banda, direzione/spaziatura ripetitore e, in modo FM, impostazione CTCSS). Premendo il tasto [F] e poi questo si attiva il VOX (commutazione in trasmissione attivata dalla voce), in modo SSB, AM e FM).

Comando SCAN/PMS

Premendo questo tasto s’avvia la scansione a salire, in modo VFO o memoria. Premendo il tasto [F] e poi questo si attiva la scansione memoria programmabile (PMS), con limiti in una particolare gamma di frequenze.

Piedini frontali

questi due piedini frontali per mettono di inclinare l’apparecchio verso l’alto, per migliorare la visione pannello frontale.

Page 4 FT-450D MANUALE D’USO

PHONES

KEY

COMANDI E REGOLAZIONI PANNELLO FRONTALE

Comando CLAR

Premendo questo comando s’attiva il chiarificatore RX, per spostare temporaneamente la frequenza di ricezione. Quando il “clarifier” è attivo potete spostare la sintonia in ricezione agendo sulla manopola di sintonia principale.

Manopola SHIFT

Questa manopola interna regola la frequenza centrale del filtro passabanda in MF, a riduzione delle interferenze, quando un segnale interferente “cade” entro la banda passante.

Manopola DSP/SEL

Questa manopola agisce in funzione della situazione operativa.

● Frequenza di sintonia.

● Selezione canale memoria.

● Impostazione DSP

● Selezione modo menù.

Comando MODE/MODE

Con questi tasti si seleziona il modo operativo.

Comando KEYER

Con questo comando si attiva/ disattiva il manipolatore interno per il CW.

Presa MIC

Su questa presa a 8 poli collegate il microfono palmare in dotazione MH- 67A8J.

(viewed from front panel)

Page 5FT-450D MANUALE D’USO

COMANDI E REGOLAZIONI PANNELLO FRONTALE

Comando A=B

Premendo brevemente questo comando trasferite i dati dal VFO- A (o dal canale memoria correntemente richiamato) al VFO-B, sovrascrivendo i dati precedenti. Usatelo quando volete impostare entrambi i VFO sulla stessa frequenza e modo.

Comando A/B

Questo tasto commuta il controllo sintonia tra il VFO-A e il VFO-B.

Comando FAST

Premendo questo comando s’incrementa il passo di sintonia manopola principale di 10 volte, inoltre incrementa o decrementa il rapporto di sintonia della manopola DSP/SEL con fattore X2.

Tasto LOCK

A prevenire accidentali variazioni di frequenza potete escludere l’azione della manopola di sintonia principale unitamente ad alcuni comandi. Avvertenza: tramite menù potete impostare schema applicazione blocco tasti. Spiegazione termini: in modo menù è possibile appartare alcune variazioni sui parametri di molte funzioni del FT-450D, a personalizzare il vostro apparato assecondando le vostre preferenze.

Manopola sintonia principale

Con questa manopola si regola la sintonia in modo SSB/CW/DATA. Potete modificarne la funzionalità in modo che regoli la sintonia anche in modo AM/FM, tramite il menù. A chiarificatore attivato, questa manopola regola la spaziatura in frequenza in ricezione.

AF GAIN

Con questa manopola si regola il volume audio. Tipicamente si opera con l'indice a puntare tra la posizione ore 9 e 10.

Manopola SQL / RF

Con l’impostazione iniziale questa manopola regola il guadagno degli stadi riceventi RF e MF. Tramite il passo menù “SQL/RFG” questa manopola può cambiare funzionalità, passando a regolare lo squelch, questo serve a silenziare il ricevitore in presenza del solo rumore di fondo.

Comando BAND/BAND

Con questi tasti si seleziona il modo operativo.

Page 6 FT-450D MANUALE D’USO

PHONES

KEY

NDICAZIONI SCHERMO

Schermo grafico DSP

: appare graficamente la posizione picco filtro CONTOUR, quando questo è attivato. : appare graficamente la posizione d’annullo filtro in MF “Noch” – soppressione, quando

questo è attivato. : indica il livello riduzione rumore del filtro digitale. : riporta la larghezza di banda del filtro DSP in MF.

: appare graficamente la posizione picco DSP in MF.

Strumento

In ricezione è riportata l’intensità segnale ricevuto. In trasmissione riporta la misura PO (potenza uscita), ALC o SWR, selezionabili agendo sul tasto [

METER/DIM].

Schermo

Page 7FT-450D MANUALE D’USO

NDICAZIONI SCHERMO

Indicazione frequenza

Appare la frequenza operativa.

: segnalazione attiva in trasmissione. : segnalazione attiva a squelch aperto. : se connesso ed attivato l'accordatore automatico antenna interno ATU-450, questa

segnalazione s’attiva.

/ / / / / : riporta il modo operativo corrente.

/ : in modo FM riporta stato corrente subtoni CTCSS.

/ : in modo FM riporta direzione spaziatura ripetitore.

: appare quanto è attivato il circuito di commutazione automatica in trasmissione, in presenza di

parlato o VOX.

: questa segnalazione appare durante la registrazione audio in ricezione. Lampeggia durante

la riproduzione registrazione eseguita.

: appare quando si attiva il manipolatore interno CW. : appare quando si attiva il modo “break-in” CW. : appare quando si passa al rapporto sintonia veloce su [MAIN DIAL].

: appare quando è inserito il blocco sintonia principale.

: appare quando si passa in modo menù.

: appare quando si attiva il chiarificatore “Clarifier”.

: appare quando si passa ad operare a frequenze separate.

: questa segnalazione s’attiva quando si passa alla funzione secondaria dei sei tasti posti sul

pannello frontale, in alto a destra.

Schermata stadi

: riporta lo stato antenna. Quando il sistema è in stato anomalo, questa segnalazione lampeggia.

: riporta lo stato attenuatore antenna (“ON” o “OFF”), come impostato tramite il tasto [ATT/IPO]. : segnala l’esclusione nel percorso segnale ricezione del preamplificatore RF; in questo caso il segnale

è immesso direttamente al primo miscelatore. : segnala stato filtro a tetto 10 kHz. È sempre attivo. : riporta lo stato "Noise Blanker" - cancellazione rumore (“ON” o “OFF”).

: riporta la costante tempo recupero AGC (controllo automatico guadagno).

Page 8 FT-450D MANUALE D’USO

RESE PANNELLO POSTERIORE

INPUT DC 13.8V 22 A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

Presa DC IN

A questo connettore si connette l’alimentazione in CC per il ricetrasmettitore. Usate il cavo in dotazione collegandolo ad una batteria veicolare o ad un alimentatore in corrente continua in grado d’erogare a 13.8 V almeno 22 A.

Presa ANT

A questa presa collegate la vostra antenna, terminando la discesa coassiale a 50 Ω con una spina tipo M (PL-259). Attenzione! All’interno del modulo amplificatore RF di potenza, è presente una tensione elevata in trasmissione. Assolutamente non entrate fisicamente in contatto con questa parte durante la trasmissione.

Presa DATA

Questa presa a sei poli rende i segnali ingresso e uscita audio e squelch, accetta l’audio in trasmissione AFSK e comando PTT da un terminale esterno trasmissione a pacchetti “TNC”.

Presa LINEAR

Su questo connettore a 10 poli sono presenti i dati selezione banda, possono essere usati per comandare l’amplificatore lineare allo stato solido VL-

1000.

Presa CAT

Con questa presa seriale DB-9 (9 poli) potete comandare esternamente l’FT- 450D. Collegate a questa un cavo seriale che termina alla presa COM RS-232C del vostro computer, senza alcuna interfaccia esterna.

Presa EXT SPKR

A questa presa jack bipolare da 3.5 mm si può collegare una altoparlante esterno con impedenza compresa tra 4 e 16 Ω, il livello audio si regola con il comando [AF GAIN] posto sul pannello frontale. Quando in uso, si scollega automaticamente l’altoparlante interno.

Morsetto GND

Collegate tramite questa il vostro ricetrasmettitore ad una buona presa di terra, per la vostra sicurezza e per avere le migliori prestazioni. Usate uno spezzone di pesante calza ramata, il più possibile breve, a pag. 12 trovate altre indicazioni per realizzare una buona messa a terra.

➅SQL OUT

➃ FSK IN

➁ GND➀ DATA IN

➂ DATA PTT

➄DATA OUT

➄ TXD

➁ TX GND OUT➀ +13.8V OUT

➂ GND

➅ TUNER SENSE

➇ TX INH IN

➃ RXD

➆ RESET OUT

➃BAND DATA-A (LSB)

➁TX GND OUT

➀+13.8V OUT

➉TXREG IN

➂GND

➄BAND DATA-B

➅BAND DATA-C

➆BAND DATA-D (MSB)

➇TX INH IN

EXT ALC IN

➇CTS ➆RTS

➄GND

➂SERIAL IN

➁SERIAL OUT

➀Connect to ➃ ➅

➅ Connect to ➀ ➃

N/A

➃ Connect to ➀ ➅

Presa TUNER

Questo connettore a 8 poli è destinato alla connessione con l’accordatore d'antenna automatico FC-40.

Raffreddamento

Il ventilatore ruota a regime limitato durante la ricezione. Passando in trasmissione o quando la temperatura s’innalza passa a velocità elevata.

(viewed from rear panel)

Page 9FT-450D MANUALE D’USO

DYNAMIC M ICROPHONE

MH-31

DWN FST UP

ICROFONO IN DOTAZIONE

Comando PTT

Premete questo comando per passare in trasmissione, rilasciatelo a termine messaggio.

MIC

L’elemento sensibile del microfono è qui posto. Parlate rivolti verso questo, ad un normale tono di voce. Le migliori prestazioni si ottengono tenendo il microfono a circa 5 cm di distanza dalla bocca.

Comando TONE

Posizione 1 fornisce flat-audio- caratteristica trasmettere au- dio. Posizione 2 attenua i toni bassi audio, una maggiore chiarezza in condizioni di banda moderato, o se hanno una voce naturale profonda.

Comando DWN

Premere per regolare il basso, tenere premuto per avviare la scansione.

Comando UP

Premere per tune up, tenere premuto per avviare la scansione.

Comando FST (FAST

)

Il pulsante FST sul ricetrasmettitore deve essere impostato per il funzionamento momentaneo.

Page 10 FT-450D MANUALE D’USO

CCESSORI

OPZIONI

ACCESSORI IN DOTAZIONE

Microfono palmare MH-31A8J 1 pz cod. M3090086A Cavo alimentazione con fusibile 1 pz cod. T9025225 Fusibile 1 pz cod. Q0000074 Manuale operativo 1 pz Cartolina garanzia 1 pz

OPZIONI DISPONIBILI

Accordatore automatico antenna esterno FC-40 (per antenne filari) Sistema accordo antenna attivo ATAS-25 Sistema accordo antenna attivo ATAS-120A Amplificatore lineare stato solido / alimentatore rete VL-1000 / VP-1000 Cavo dati banda (per VL-1000) CT-118 Microfono da tavolo MD-100 Microfono palmare con DTMF MH-36E8J Microfono palmare MH-31A8J Leggere cuffie stereo YH-77STA Staffa montaggio in mobile MMB-90 Maniglia trasporto MHG-1 Cavo connessione con amplificatore lineare (cod. T9207451) Cavo CT (mini DIN10 poli / non intest., 2 m)

Page 11FT-450D MANUALE D’USO

NSTALLAZIONE

COLLEGAMENTO ANTENNA E ALIMENTATORE

Il ricetrasmettitore FT-450D è stato progettato per qualsiasi tipo d’antenna purché la sua impedenza alla frequenza operativa sia pari a 50 Ω resistivi. Quindi devono essere eseguiti tutti gli interventi per fare in modo che il sistema d’antenne utilizzato con l’FT-450D Contest presenti una impedenza il più possibile prossima al valore specificato di 50 Ω. Si segnala che le antenne tipo “G5RV” non presentano su tutte le bande amatoriali HF una impedenza di 50 Ω, quindi si rende necessario abbinarle con un adattatore esterno ad ampia gamma di compensazione. Ogni antenna per essere accoppiata all’FT-450D deve avere una discesa su cavo coassiale da 50 Ω, pertanto quando usate un’antenna bilanciata, come ad esempio il dipolo, ricordatevi che è necessario un “balun” o un altro dispositivo d’adattamento d’impedenza, per avere le prestazioni specifiche dell’antenna.

AC Power Supply

FT-450D

ATTENZIONE

quando la tensione d’alimentazione applicata è impropria o a polarità invertite, si può produrre un danno permanente all’FT-450D. La garanzia limitata applicata sul ricetrasmettitore non copre danni provocati da alimentazione in CA, polarità invertita in CC o tensione non compresa nella gamma ammessa: 13.8 V ±10%. Quando sostituite i fusibili assicuratevi sempre che il rimpiazzo sia idoneo. L’FT-450D richiede fusibili da 25 A di tipo rapido.

INPUT DC 13.8 V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

0 5 20 30 40

POWER

OFF

RED BLACK

FUSE: 25A

0 5 10 15 20

Attenzione!

In trasmisisoen nello stadio finale RF è presente una tensioen di 100 V (@100 W/50 ohm).

Assolutamente non entrate in contatto con questa mentre trasmettete.

Avvertenza

 Non lasciate l’apparecchio direttamente esposto ai raggi solari.  Non ponete l’apparecchio in luoghi polverosi o molto umidi.  Non sottoponete a spruzzi o schizzi. Non depositate sopra l’apparato recipienti con liquidi.  Assicurate adeguata ventilazione intorno l’apparecchio, a prevenire accumulo di calore e possibile

conseguente riduzione di prestazioni.

 Non ponete l’apparecchio in equilibrio instabile, o dove possono caderci sopra oggetti posti sopra.  er minimizzare la possibilità d’interferenza con gli apparecchi d’intrattenimento domestici prendete

tutte le precauzioni, tenete il più lontano possibile le antenne amatoriali da quelle TV / FM così come le rispettive discese coassiali.

 Assicuratevi con certezza che le vostre antenne di trasmissione non possano entrare in contatto con

antenne TV / FM o altre o linee elettriche o telefoniche.

Page 12 FT-450D MANUALE D’USO

NSTALLAZIONE

NOTE RIGUARDO IL CAVO COASSIALE

Come discesa d’antenna verso l’FT-450D usate soltanto cavo coassiale da 50 Ω d’alta qualità. Ogni sforzo per avere un buon sistema d’antenna è vanificato se si usa cavo coassiale scadente. Questo ricetrasmettitore usa connettori convenzionali di tipo “M” (PL259).

TERRA

L’FT-450D, come qualunque altro apparato di comunicazione HF, richiede un efficiente sistema di terra, per la sicurezza elettrica e per massimizzare l’efficienza nelle comunicazioni. Un buon sistema di terra contribuisce in molti modi all’efficienza della stazione:

 Riduce al minimo il rischio di scariche all’operatore.  Minimizza le correnti RF che scorrono lungo la calza del cavo coassiale verso il telaio del ricetrasmettitore

che possono provocare interferenze ai dispositivi audio - video dei vicini o alla strumentazione da laboratorio.

 Riduce al minimo la possibilità di un funzionamento erratico causato da un ritorno di RF o da una corrente

vagante lungo i circuiti logici.

Un sistema di terra efficiente si può realizzare con diverse soluzioni, per avere più esaustive informazioni si consiglia di consultare un testo tecnico. Le informazioni seguenti sono da intendersi solo come linee guida generali.

Tipicamente la presa di terra consta di una o più aste d’acciaio ramate conficcate nel terreno. Se più di due sono disposte a “V”, connesse tra loro facendo tutte capo sul vertice che deve essere il punto più vicino al dove è posta la stazione radio. Si usa una calza pesante (come quella che si può ricavare sguainando il cavo coassiale RG–213) e robuste fascette serracavo.

Tutti i collegamenti devono essere stagni per garantire un servizio duraturo nel tempo. Usate lo stesso tipo di calza per collegare la terra al punto comune (di seguito descritto) posto all’interno della stazione.

All’interno della stazione si deve creare il punto comune di terra: un segmento di tubo in rame (del diametro minimo di 25 mm) od una piastra di rame (va bene anche un pezzo di circuito stampato monorame) fissato sulla faccia inferiore del tavolo dell’operatore. Li devono giungere singolarmente tutte le connessioni di massa dei vari dispositivi: ricetrasmettitori, alimentatori, dispositivi di trasmissione dati (TNC, ecc.), sempre usando una spessa calza di rame

Non fate collegamenti di terra da un apparecchio all’altro e poi al punto di massa comune. Questo modo definito “concatenamento a margherita” vanifica ogni tentativo di avere una terra efficiente per l’RF. Guardate in disegno sottostante quale esempio di connessione corretta e non.

Regolarmente ispezionate sia all’interno che fuori il sistema di terra per assicurarvi la massima efficienza e sicurezza.

Oltre a queste linee guida, tenete ben presente che non si devono mai usare le tubazioni del gas, industriale o domestico come presa di terra elettrica. In alcuni casi si possono usare le tubazioni dell’acqua, ad integrazione effetto terra, quelle del gas comportano l’elevato rischio d’esplosione non sono mai da usare.

TYPICAL PL-259 INSTALLATION

Linear

Amplifier

TNC

Transceiver

Linear

Amplifier

TNC

Transceiver

"Daisy Chain"

PROPER GROUND CONNECTION

IMPROPER GROUND CONNECTION

1/16''

3/4''

1 1/8''

3/4''

Adapter

1/8''

5/8''3/8''

20 mm

30 mm

3 mm

10 mm 15 mm

2 mm

Page 13FT-450D MANUALE D’USO

INPUT DC 13.8V 22 A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

ANT 1

ANT 2

ANT 3

ANT 4

REMOTE

OFF

BAND DATA 1

BAND DATA 2

GND

ALC 2

ALC 1

PTT 2

PTT 1

INPUT 1

INPUT 2

CONTROL

DC48V IN

CT-118 CONNECTI ON CABLE

(Option)

ANTE NNA CABLE (Not Supplied)



NSTALLAZIONE

COLLEGAMENTO ALL’AMPLIFICATORE LINEARE VL-1000

COLLEGARE ALTRI AMPLIFICATORI LINEARI

Assicuratevi che entrambi gli apparecchi, FT-450D e VL-1000 siano spenti, poi seguite le raccomandazioni d’installazione riportate nell’illustrazione.

La commutazione TX/RX è un circuito di commutazione “a collettore aperto”, in grado di comandare la tensione positiva dell’avvolgimento di un relè fino a +50 V, con correnti fino a 400 mA. Se prevedete di usare diversi amplificatori lineari, in funzione della banda, dovete provvedere alla commutazione banda, linea comando relè “Lin Tx” da “TX GND OUT” alla presa LINEAR.

Nota importate!

Non eccedete la tensione o la corrente massima annessa alla presa “LINEAR” linea “TX GND OUT”. Questa non è compatibile con tensioni CC negative o tensioni in CA, di qualunque entità. La maggior parte degli amplificatori lineari in commercio richiede una commutazione a bassa tensione (tipicamente +12 Vcc, con correnti da 25 a 75 mA), il transistor di commutazione dell’FT-450D è quindi bene in grado di gestirla.

To link the FT-450D and VL-1000 Power switches, set the VL-1000 RE- MOTE switch to the “ON” position.

Set the front panel’s INPUT switch to the “INPUT2”.

Filo di colore

Orange Yellow Green Red White Blue Violet Brown Black Gray Light Blue

LINEA Jack (Pin Number

) 1 2 3 4 5 6 7 8 9

Case

Funzione

+13.8 V TX GND OUT GND BAND DATA A BAND DATA B BAND DATA C BAND DATA D TX INH EXT ALC IN TX REQ IN Shield

Amplificatore Lineare Cavo di collegamento (T9207451

)

Informazioni sul codice di colore

Note

❒ Consultate il manuale

d’uso del VL-1000 per informazioni riguardanti l’amplificatore lineare.

❒ Non collegate/

scollegate i cavi coassiali a mani umide.

EERYALC

ACFUSEGND

RF INRF OUT

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

Linear Ampl ifier Connection Cabl e (T9207451: Option)

Page 14 FT-450D MANUALE D’USO

PHONES

KEY

USO BASE

RICEZIONE

1. Collegate la vostra antenna alla presa ANT posta sul pannello posteriore.

2. Collegate un alimentatore in corrente continua commerciale o una batteria auto all’apparato, tramite il cavo in dotazione, nel caso accendete l’alimentatore

3. Accendete l’apparato tenendo premuto per un secondo l’interruttore d’accensione sul pannello frontale [POWER(ON/OFF)].

4. Ruotate a fondo corsa antiorario la manopola dello squelch [SQL/RF GAIN].

5. Ruotate la manopola [AF GAIN], a regolare l’audio su un livello confortevole sui segnali o sul rumore captato. Ruotando in senso orario s’incrementa il livello audio.

6. Selezionate la banda amatoriale su cui volete iniziare ad operare agendo sui tasti [BAND]/

[

BAND].

7. Impostate il modo operativo agendo su [

MODE]/[MODE].

8. Sintonizzatevi ruotando la manipola [MAIN

DIAL].

Manopola [

SQL/RF GAIN

]

Manopola [

AF GAIN

]

Manopola sintonia principale

Comando [

BAND]/[BAND

]

Comando [

MODE]/[MODE

]

TRASMISSIONE

1. Collegate il microfono MH-31A8J in dotazione alla presa MIC posta sul pannello frontale.

2. Per passare in trasmissione premete il tasto PTT, ora parlate rivolti verso il microfono, con un tono normale di voce.

3. Per passare in ricezione rilasciate il PTT.

Comando [

POWER(ON/OFF

)]

INFORMAZIONE

La manopola [DSP/SEL] è usata per più funzioni, la sua azione dipende quindi dalla situazione.

Se con la rotazione di [DSP/SEL] non si varia la frequenza di sintonia o il canale memoria corrente, questa manopola è impostata per agire su una delle funzioni DSP-

In questo caso premete il tasto [DSP] più volte, fintanto che l’icona “>” scompare dalla schermata grafica DSP.

Page 15FT-450D MANUALE D’USO

Comando [F]

Manopola [DSP/SEL

]

COME USARE LA MANOPOLA [DSP/SEL

]

USO BASE

Quando non è selezionata una funzione DSP e sullo schermo grafico LCD non appare l’icona “>”, ruotando la manopola [DSP/SEL] in modo VFO si regola la frequenza, in modo memoria si seleziona il canale, oppure in modo menù il passo.In modo VFO premendo brevemente [DSP/SEL] si può regolare la frequenza a passi di 100 kHz (impostazione iniziale, si può modificare con la funzione menù “SELDIAL”).Quando si seleziona una funzione DSP, sullo schermo grafico, accanto alla indicazione funzione, appare l’icona “>”. Premendo la manopola [DSP/SEL] si attiva / disattiva la funzione DSP. Nel primo caso ruotando la manopola si cambia il parametro funzione.

AVVERTENZA:

potete modificare la funzionalità della manopola [

DSP/SEL] tramite il passo menù “SELDIAL”.

MODO MENÚ

Il sistema menù vi permette di personalizzare molti aspetti operativi del ricetrasmettitore. Dopo il periodo iniziale d’uso riscontrerete che non dovete più intervenire frequentemente su questi, nel quotidiano uso dell’apparato.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo su cui volete intervenire ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Modificate / selezionate il parametro corrente ruotando la manopola [DSP/SEL].

5. Registrate l’impostazione premendo ancora la manopola. L’indicazione “ ” è stabilmente luminosa.

6. Tornate al normale modo operativo premendo per un secondo [F].

Menu Item or Menu Setting

Manopola [DSP/SEL

]

Page 16 FT-450D MANUALE D’USO

COME USARE IL COMANDO [C.S/VOICE

]

Tramite il passo del menù “PNL-C.S” potete assegnare al tasto [C.S/VOICE] una delle 52 funzioni in seguito

riportate.

Questa è la procedura:

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “

”.

2. Selezionate il passo “PNL-C.S” ruotando la manopola [

DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Modificate / selezionate il parametro corrente ruotando la manopola [DSP/SEL].

5. Registrate l’impostazione premendo ancora la manopola. L’indicazione “ ” è stabilmente luminosa.

6. Tornate al normale modo operativo premendo per un secondo [F].

USO BASE

Voce Funzione

MONI Attivazione monitor. N/A Nessuna funzione. P/B Attivazione registratore digitale voce. PLAY1 Invio messaggio CW memorizzato su BEACON TEXT 1. PLAY2 Invio messaggio CW memorizzato su BEACON TEXT 2. PLAY3 Invio messaggio CW memorizzato su BEACON TEXT 3. QSPL Attivazione operatività “Quick Split”. SPOT In modo CW premendo [C.S/VOICE] si genera un tono di battimento CW. SQLOFF Premendo [C.S/VOICE] si forza l’apertura squelch. SWR Premendo [C.S/VOICE] passa in trasmissione portante con 10 W in uscita, per misurare il rapporto d’onde stazionario. TXW Operando a frequenze separate monitorizza la frequenza in trasmissione premendo il tasto [C.S/VOICE]. VCC Premendo [C.S/VOICE] appare la misura della tensione alimentazione in CC. VOICE2 Annuncia la lettura S-meter, la frequenza operativa (risoluzione 100 Hz) e il modo. VM1MONI Riproduce il messaggio vocale memorizzato sul registro 1. VM1REC Memorizza il messaggio vocale nella memoria dedicata 1. VM1TX Invia il messaggio vocale memorizzato sul registro 1. VM2MONI Riproduce il messaggio vocale memorizzato sul registro 2. VM2REC Memorizza il messaggio vocale nella memoria dedicata 2. VM2TX Invia il messaggio vocale memorizzato sul registro 2. DOWN Premendo [C.S/VOICE] scala di un passo la frequenza VFO oppure di una locazione memoria canale. FAST Assume la stessa funzionalità del tasto [FAST] posto sul pannello frontale. UP Premendo [C.S/VOICE] incrementa di un passo la frequenza VFO oppure di una locazione memoria canale. DSP Assume la stessa funzionalità del tasto [DSP] posto sul pannello frontale. ATT/IPO Assume la stessa funzionalità del tasto [ATT/IPO] posto sul pannello frontale. NB Assume la stessa funzionalità del tasto [NB] posto sul pannello frontale. AGC Assume la stessa funzionalità del tasto [AGC] posto sul pannello frontale. MODEDN Assume la stessa funzionalità del tasto [MODE] posto sul pannello frontale. MODEUP Assume la stessa funzionalità del tasto [MODE] posto sul pannello frontale. DSP/SEL Assume la stessa funzionalità del tasto [DSP/SEL] posto sul pannello frontale. KEYER Assume la stessa funzionalità del tasto [KEYER] posto sul pannello frontale. CLAR Assume la stessa funzionalità del tasto [CLAR] posto sul pannello frontale. BANDDN Assume la stessa funzionalità del tasto [BAND] posto sul pannello frontale. BANDUP Assume la stessa funzionalità del tasto [BAND] posto sul pannello frontale. A=B Assume la stessa funzionalità del tasto [A=B] posto sul pannello frontale. A/B Assume la stessa funzionalità del tasto [A/B] posto sul pannello frontale. LOCK Assume la stessa funzionalità del tasto [LOCK] posto sul pannello frontale. TUNE Assume la stessa funzionalità del tasto [TUNE] posto sul pannello frontale. VOICE Annuncia la frequenza operativa (risoluzione 100 Hz) e il modo.. MW Copia i dati correnti del VFO nel canale selezionato memoria. V/M Commuta la sintonia tra VFO e il sistema di memoria. HOME Richiama il canale “Home” (frequenza preferita). RCL Richiama il banco memoria rapido QMB (Quick Memory Bank). VOX Attiva il VOX (commutazione automatica trasmissione in presenza del parlato). STO Copia i dati correnti nel banco memoria QMB (Quick Memory Bank). STEP Attiva impostazione passo frequenza della manopola [DSP/SEL] agendo sulla stessa. SPLIT Activates split frequency operation between VFO-A and VFO-B. PMS Engages Programmable Memory Scan (PMS). SCAN Attiva la scansione a salire, in modo VFO o canali memoria. MENU Passa la modo “Menu”. DIMMER Abilita regolazione livello luminosità schermo, agendo sulla manopola [DSP/SEL]. MTR Selezione misura strumento, in modo trasmissione. USER Parametro usato per future espansioni funzionalita ricetrasmettitore, da non richiamare al momento.

Comando [

C.S/VOICE

]

Comando [F

]

Manopola [DSP/SEL

]

Page 17FT-450D MANUALE D’USO

IMPOSTAZIONE DURATA COMANDO

La durata della pressione sui tasti stabilisce la funzionalità degli stessi. L’impostazione iniziale stabilisce che la pressione prolungata deve durare più di un secondo. Premendo per meno di questo tempo si attiva una funzione, premendo oltre questo, un’altra.

Se preferite modificare questo intervallo eseguite questa procedura.

USO BASE

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “KEYHOLD” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a selezionare l’intervallo preferito tra 0.5/1.0/1.5/2.0 secondi (impostazione iniziale 1.0”). Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete ancora la manopola [DSP/SEL]. L’indicazione “ ” è stabilmente luminosa.

6. Tornate al normale modo operativo premendo per un secondo [F].

Comando [RCL/HOME

]

Comando [F

]

Manopola [DSP/SEL

]

Page 18 FT-450D MANUALE D’USO

AZZERARE IL MICROPROCESSORE

L’FT-450D prevede tre metodi d’azzeramento.

USO BASE

AZZERAMENTO MEMORIA/VFO

Usate questa procedura per cancellare tutto quanto registrato nei canali memoria (salvo il banco QMB), senza intervenire sulle configurazioni personalizzate tramite menù.

1. Spegnete il ricetrasmettitore premendo [

POWER(ON/OFF)] per un secondo.

2. Tenete sempre premuto il tasto [V/M/ MW

]

mentre accendete il ricetrasmettitore premendo a lungo [POWER(ON/OFF)]. Rilasciate il primo tasto solo quando il ricetrasmettitore è attivo.

Comando [V/M/MW

]

Comando [ON/OFF

]

Comando [F

]

Comando [ON/OFF

]

Comando [RCL\HOME

]

Comando [ON/OFF

]

AZZERAMENTO MENÚ

Usate questa procedura per riportare il ricetrasmettitore alla impostazione iniziale, senza influire sul contenuto della memoria.

1. Spegnete il ricetrasmettitore premendo [

POWER(ON/OFF)] per un secondo.

2. Tenete sempre premuto il tasto [F] mentre accendete il ricetrasmettitore premendo a lungo

[

POWER(ON/OFF)]. Rilasciate il primo tasto solo

quando il ricetrasmettitore è attivo.

AZZERAMENTO COMPLETO

Usate questa procedura per cancellare tutto quanto registrato nei canali memoria e riportare il ricetrasmettitore alla impostazione iniziale menù.

1. Spegnete il ricetrasmettitore premendo [

POWER(ON/OFF)] per un secondo.

2. Tenete sempre premuto il tasto [RCL/HOME

]

mentre accendete il ricetrasmettitore premendo a lungo [POWER(ON/OFF)]. Rilasciate il primo tasto solo quando il ricetrasmettitore è attivo.

Page 19FT-450D MANUALE D’USO

PASSO SINTONIA

RICEZIONE

Il passo di sintonia delle manopole di sintonia principale e [DSP/SEL] è tra loro diverso e dipendente dal modo operativo.

1: Quando premete la manopola [DSP/SEL], il passo di sintonia

della stessa passa a 100 kHz in tutti i modi.

2: Con l’impostazione iniziale la manopola di sintonia principale

non agisce in modo AM e FM. Se volete attivarla anche in questi modi dovete intervenire sul passo menù “A&FDIAL”.

ODO

OPERATIVO

LSB/USB CW AM FM DATA

[

MAIN DIAL

]

1/10/20 Hz 1/10/20 Hz 100/200 Hz

2

100/200 Hz

2

10/20 Hz

[

DSP/SEL

]

1

1.0/2.5/5.0 kHz

2.5/5.0/9.0/10/12.5/25 kHz

5.0/6.25/10/12.5/15/20/25/50 kHz

1.0/2.5/5.0 kHz

ANOPOLA

 Premendo il tasto [FAST] moltiplicate (o riducete)

di un fattore 10 il passo di sintonia della manopola principale, invece il fattore è X 2 per [DSP/SEL].

MODIFICA DEL PASSO DI SINTONIA DELLA MANOPOLA PRINCIPALE

1. Impostate il modo operativo agendo su [

MODE]/[MODE].

2. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

3. Selezionate il passo “DIALSTP” ruotando la manopola [DSP/SEL].

4. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

5. Ruotate la manopola [DSP/SEL] a selezionare il passo sintonia desiderato.

6. Premendo [RCL/HOME] riproponete il passo previsto nell’impostazione iniziale.

7. Premete la manopola [DSP/SEL]. L’indicazione “ ” è stabilmente luminosa.

8. Tenete premuto per un secondo [F], per registrare la nuova impostazione e tornare al normale modo operativo.

MODIFICA DEL PASSO DI SINTONIA DELLA MANOPOLA [DSP/SEL

]

1. Impostate il modo operativo agendo su [

MODE]/[MODE].

2. Premete brevemente [F].

3. Premete il tasto [SPLIT/STEP].

4. Ruotate la manopola [DSP/SEL] a selezionare il passo sintonia desiderato.

5. Premete la manopola [DSP/SEL], per registrare la nuova impostazione e tornare al normale modo operativo.

Comando [

RCL/HOME

]

Comando [

SPLIT/STEP

]

Comando [F]

Manopola [

DSP/SEL

]

Comando [

MODE]/[MODE

]

Manopola sintonia principale

Comando [

FAST

]

INFORMAZIONE

Riguardo la manopola [DSP/SEL

]

La manopola [DSP/SEL] si usa in più situazioni operative, assume diversa operatività.

Se agendo su questa non cambia la sintonia o il canale correntemente selezionato significa che al momento imposta una funzione del DSP.

In questo caso premente più volte [DSP] finché dallo schermo grafico DSP scompare l’icona “>”.

Comando [F]Comando [

MODE]/[MODE

]

Manopola [

DSP/SEL

]

Manopola [

DSP/SEL

]

Page 20 FT-450D MANUALE D’USO

RICEZIONE

TASTI [UP]/[DWN] SUI MICROFONI MH-31A8J

 In modo SSB/CW/DATa, i tasti [UP] e [DWN

]

posti sul microfono hanno lo stesso passo di sintonia della manopola principale; in modo AN/ FM invece il passo corrisponde a quello assegnato alla manopola [DSP/SEL].

 Quando il microfono [FST] viene premuto, il

tasso aumenta di sintonia di un fattore dieci, in un modo simile all'effetto del ricetrasmettitore tasto sul pannello frontale [FAST].

CLARIFIER

Potete spostare la sola sintonia di ricezione, senza modificare la frequenza di trasmissione.

1. Premere il comando [CLAR], a schermo appare l’indicazione “ ”.

2. Ruotando la manopola di sintonia principale si modifica la sintonia in ricezione (la spaziatura può arrivare fino a ±9.99 kHz.

3. Nell’angolo in basso a destra dello schermo appare la spaziatura.

4. Premendo ancora [CLAR] si disabilita il chiarificatore, dallo schermo scompare l’indicazione “ ”.

DYNAMIC MICROPHONE

MH-31

DWN FS T UP

[

DWN] Button

[

FST] Button

[UP]

Button

[

MAIN DIAL] knob

[

CLAR] button

Clarifier Offset

 Se la frequenza di ricezione è maggiore di quella

di trasmissione alla indicazione spaziatura sarà appeso il segno “+”.

 Se la frequenza di ricezione è minore di quella

di trasmissione alla indicazione spaziatura sarà appeso il segno “–”.

 Si può assegnare la funzione “Clarifier” alla

manopola [DSP/SEL], tramite il passo menù “CLAR”.

NOTE:

 La differenza di frequenza (TX e RX) permane

anche a chiarificatore disabilitato.

 Per azzerare la spaziatura introdotta, premere

a lungo [CLAR], così si riporta isoonda la ricezione con la trasmissione.

 Se, dopo aver disabilitato il chiarificatore, si

agisce sulla manopola di sintonia principale, si azzera la spaziatura prima introdotta, riportando isoonda la ricezione con la trasmissione.

Page 21FT-450D MANUALE D’USO

RICEZIONE

ANNUNCIO VOCALE DIGITALE

Premete [F] e poi [C.S/VOICE], per far annunciare la frequenza operativa corrente (fino ai 100 Hz) e il modo operativo.

AVVERTENZA:

Se, tramtie il passo menù “PNL-C.S” assegnate la funzione vocale “VOICE2” al tasto [C.S/VOICE] oltre alla freqeunza ed al modo operativo sarà annunciata anche la lettura dell’S-meter, alla pressioen del comando. Maggiori informazioni sulle assegnazioni a [C.S/VOICE] a pag. 16.

Comando [

C.S/VOICE

]

Comando [F]

BLOCCO SINTONIA

A prevenire accidentali variazioni di frequenza potete escludere l’azione della manopola di sintonia ed altri comandi premendo il comando [LOCK], premerere ancora per disattivare.

AVVERTENZA:

Potete selezionare lo schema di blocco tramite il passo del menù “LOCKMOD”, per maggiori informazioni vedere a pag. 83.

Comando [

LOCK

]

Page 22 FT-450D MANUALE D’USO

OPERARE CON “MY BANDS”

La funzionalità “My Bands” vi permette di compilare una selezione esclusiva di diverse bande amatoriali, che si presentano alla selezione agendo sui tasti [BAND]/[BAND].

Ad esempio può risultare utile in contest, dove le bande dei 10/18/24 MHz non sono usate, oppure per escludere le bande per la quali non disponete di una antenna.

IMPOSTAZIONE “MY BANDS”

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “MY BAND” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Agite sui tasti [BAND]/[BAND], a selezionare la banda che volete saltare (escludere) nella successione selezione.

5. Ruotate [DSP/SEL] a selezionare “OFF” e poi premete questa la manopola.

NOTA

“OFF” comporta che la banda corrente sarà esclusa dalla selezione, “ON” inclusa nella compilazione

6. Premete [DSP/SEL]. La segnalazione “ ”

1. ora è stabilmente luminosa.

7. Ripetete i passi 10 - 12 per selezionare tulle le bande su cui volete intervenire.

NOTA

la banda GEN (generale) e la corrente non possono essere escluse.

8. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

UTILIZZO DI “MY BANDS”

Agendo sui tasti [BAND]/[BAND] appaiono in successione per la selezione solo le bande amatoriali che avete impostato come incluse nella vostra compilazione.

NOTA

Se volete poter riprendere a selezionare una banda operativa già esclusa “OFF”, premete il tasto [F], poi premete più volte [BAND]/

[

BAND], finché riappare la banda d’interesse.

RICEZIONE

Comando [

BAND]/[BAND

]

Comando [F]Manopola [

DSP/SEL

]

Comando [

BAND]/[BAND

]

1.8MHz

3.5

MHz

GEN

3.5

MHz

GEN

➠

3.5MHz

7MHz 14MHz

28MHz

21MHz GEN

Page 23FT-450D MANUALE D’USO

OPERARE CON “MY MODES”

La funzionalità “My Modes” vi permette di compilare una selezione esclusiva di modi operativi, che si presentano alla selezione agendo sui tasti [MODE]/[MODE].

Ad esempio può risultare utile operando in HF, dove i modi AM/FM/DATA non sono usati.

RICEZIONE

IMPOSTAZIONE “MY MODES”

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “MY MODE” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Agite sui tasti [MODE]/[MODE], a selezionare la banda che volete saltare (escludere) nella successione selezione.

5. Ruotate [DSP/SEL] a selezionare “OFF” e poi premete questa la manopola.

NOTA

“OFF” comporta che il modo corrente sarà escluso dalla selezione, “ON” incluso nella compilazione.

6. Premete [DSP/SEL] La segnalazione “ ” ora è stabilmente luminosa.

7. Ripetete i passi 10 - 12 per selezionare tulle le bande su cui volete intervenire.

NOTA

il modo corrente non può essere escluso.

8. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

UTILIZZO DI “MY MODES”

Agendo sui tasti [MODE]/[MODE] appaiono in successione per la selezione solo i modi operativi che avete impostato come inclusi nella vostra compilazione.

NOTA

Se volete poter riprendere a selezionare un modo operativo già escluso “OFF”, premete il tasto [F], poi premete più volte [MODE]/[MODE], finché riappare il modo operativo d’interesse.

Comando [F]Manopola [

DSP/SEL

]

Comando [

MODE]/[MODE

]

LSB

USB

DATA

LSB

USB

➠

LSB USB FM

MODEMODE

CLARKEYER

Comando [

MODE]/[MODE

]

Page 24 FT-450D MANUALE D’USO

REGISTRATORE DIGITALE VOCE

APPRONTAMENTO

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “PNL-C.S” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Selezionate “P/B” ruotando la manopola [DSP/

SEL], per assegnare al tasto [C.S/VOICE] la

funzionalità riproduzione.

5. Registrate l’impostazione premendo ancora la manopola [DSP/SEL]. L’indicazione “ ” è stabilmente luminosa.

6. Tornate al normale modo operativo premendo per un secondo [F].

REGISTRAZIONE

1. Avviate la registrazione premendo a lungo il tasto [

C.S/VOICE]. A conferma avanzamento

registrazione, sullo schermo appare la segnalazione “ ”. Il registratore memorizza l’audio ricevuto fino a 20", poi si ferma, scompare la segnalazione “ ”.

2. Potete anticipatamente interrompere la registrazione premendo a lungo [C.S/VOICE].

RIPRODUZIONE

Avviate la riproduzione dell’audio registrato premendo brevemente il tasto [C.S/VOICE]. A conferma avanzamento riproduzione, sullo schermo appare la segnalazione “ ”.

AVVERTENZA:

regolate il volume audio riproduzione registrazione agendo sulla la manopola [AF GAIN].

RICEZIONE

Comando [F]Manopola [

DSP/SEL

]

Comando [

C.S/VOICE

]

Comando [

C.S/VOICE

]

Manopola [

AF GAIN

]

Comando [

C.S/VOICE

]

Page 25FT-450D MANUALE D’USO

FUNZIONAMENTO DEL RICEVITORE

(

SCHEMA A BLOCCHI STADI INGRESSO

)

L’FT-450D è dotato di una serie completa di funzionalità per sopprimere i molti tipi d’interferenze che si riscontrano

nelle bande HF. Tuttavia le condizioni oggettive sono in continua variazione, rendendo la migliore regolazione quasi un arte che richiede conoscenza dei diversi tipi d’interferenza e familiarità con l’effetto di certi controlli. Queste informazioni consideratele giusto una linea guida, per situazioni tipiche, un punto di partenza per la vostra sperimentazione.

I circuiti di filtraggio del FT-450D iniziano negli stadi RF e proseguono lungo tutto il ricevitore.

R. FLT

(

filtro a tetto MF

)

Nella prima media frequenza a 68 MHz e a seguire il primo mixer del ricevitore principale (VFO-A), è presente un filtri a tetto con larghezza di banda di 10 kHz. Questa stretta selettività protegge gli stati MF seguenti e il DSP.

Filtro CONTOUR

(

VEDERE PAG . 28

)

Questo filtro rende una esclusiva capacità al ricevitore, può agire sia in soppressione sia in esaltazione di segmenti accordabili della banda passante del ricevitore, a sopprimere interferenze o eccessive componenti di frequenza sul segnale in arrivo o per esaltare segmenti accordabili di frequenza. Tramite il menù è possibile regolare la quantità di soppressione/esaltazione e la larghezza di banda.

IF SHIFT

(

VEDERE A PAG . 29

)

Tramite questo comando è possibile spostare la frequenza centrale del filtro MF DSP.

IF WIDTH

(

VEDERE A PAG . 30

)

Con questo comando si interviene sulla larghezza del filtro MF DSP.

IF NOTCH

(

VEDERE A PAG . 31

)

Questo filtro di soppressione in MF a coefficiente di merito elevato può significativamente ridurre, se non eliminare del tutto, portanti interferenti.

DNR

(

RIDUZIONE DIGITALE DEL RUMORE

) (

VEDERE A PAG . 32

)

Il filtro digitale per la riduzione del rumore del DSP, funzionalità (DNR), utilizza undici differenti algoritmi matematici per analizzare e sopprimere i diversi profili di rumore presenti sulle bande HF / 50 MHz. Scegliete quello che rende la migliore soppressione del rumore e quindi permette al segnale d’elevarsi sul rumore.

AGC

(

VEDERE A PAG. 27

)

Il sistema d’AGC è molto adattabile alle variazioni del segnale e all’evanescenza, rendendo la ricezione possibile anche nelle più difficili condizioni.

FUNZIONALITÀ UTILI

Page 26 FT-450D MANUALE D’USO

NOISE BLANKER

(

REIEZIONE INTERFERENZE ENTRO 3 kHz

)

L’FT-450D dispone di un efficace “Noise Blancer” che può ridurre significativamente il rumore generato dai

sistemi d’accensione dei veicoli.

ATT/IPO

(

REGOLAZIONE SENSIBILITÀ RICEVITORE

)

Quando segnali locali molto intensi o elevato rumore degradano la ricezione, potete ridurre la sensibilità del ricevitore, fino di 20 dB. Così potete ottimizzare le caratteristiche dello stadio d’ingresso, per la migliore ricezione, in funzione del livello del rumore e della intensità segnale.

Premendo più volte [ATT/IPO], appare in successione questa successione.

La selezione è riportata nell’area schermo stadi.

ATT : OFF, IPO: OFF Attenuatore in ingresso escluso,

preamplificatore RF in ricezione inserito.

ATT: OFF, IPO: ON Attenuatore in ingresso escluso,

preamplificatore RF in ricezione escluso, il segnale è direttamente inviato al primo miscelatore.

ATT: ON, IPO: OFF Si riduce la potenza del segnale

ricevuto di 20 dB, preamplificatore RF in ricezione inserito.

ATT: ON, IPO: ON Si riduce la potenza del segnale

ricevuto di 20 dB, il segnale è direttamente inviato al primo miscelatore.

FUNZIONALITÀ UTILI

1. Lo attivate premendo [NB].

2. Premendo ancora [NB] lo disattivate.

L’impostazione è riportata nell’area schermo stadi.

NOTA

l'attenuatore e sempre inserito da 30 kHz a

1.7 MHz.

Block Diagram

Comando [

ATT/IPO

]

Block Diagram

Comando [NB]

Page 27FT-450D MANUALE D’USO

AGC

(

UTILE STRUMENTO PER MIGLIORARE LA RICEZIONE

)

Il sistema di AGC è studiato per compensare in parte l’evanescenza e altri effetti di propagazione, le caratteristiche sono di specifico valore per ogni modo operativo. L’obiettivo base dell’AGC è di mantenere costante l’uscita audio entro una determinata soglia minima di variazione d’intensità segnale.

Premete più volte [AGC], a selezionare la costante di tempo di recupero ricevitore preferita. Lo stato AGC è riportato nell’area schermo stadi. Il modo “AUTO” va bene nella maggior parte dei casi. Premendo a lungo [AGC] lo disabilitate.

FUNZIONALITÀ UTILI

NOTA:

il modo AUTO è soddisfacente nella maggior parte dei casi, nel caso che volete ricevere un debole segnale in un banda molto trafficata, potete preferire di modificarlo (ad esempio su FAST). Il modo AUTO impone queste regolazioni.

AVVERTENZA:

se si esclude l’AGC, tenendo premuto a lungo [

AGC], l’ago dell’S-meter cessa di deflettere.

Inoltre avrete probabilmente della distorsione sui segnali forti, questo perché gli amplificatori in MF e gli stadi seguenti saranno sovraccaricati.

AUTO SImposta automaticamente la costante di

ripristino, in funzione del modo operativo.

FAST Il tempo di ripristino è veloce, idoneo per

ricezione CW/DATA

SLOW Il tempo di ripristino è lento, idoneo per

ricezione SSB/AM

MODO OPERATIVO

LSB

USB

AM FM

DATA

SELEZIONE AGC AUTO

SLOW (lento)

SLOW

FAST

SLOW

FAST (veloce)

FAST

Block Diagram

Comando [

AGC

]

Page 28 FT-450D MANUALE D’USO

CONTOUR

(

REIEZIONE INTERFERENZE ENTRO 3 kHz

)

Il sistema di filtraggio “CONTOUR” - contorno interviene delicatamente sulla banda passante di MF, a sopprimere o esaltare leggermente certe componenti di frequenza, per migliorare in naturale la sonorità del segnale ricevuto, in cinque passi.

1. Premete il tasto [DSP] più volte ad avere l’icona “>” sulla segnalazione “CONTOUR”, area schermo grafico DSP.

2. Attivate il filtro di contorno premendo la manopola [DSP/SEL].

3. Premente a lungo [DSP/SEL], a impostare l’azione tra “null” – annullo e “peak” – esalta.

4. Cercate di far riprodurre il suono audio più natu- rale possibile, del segnale ricevuto, ruotando

[

DSP/SEL].

La posizione del filtro è graficamente riportata nella indicazione “CONTOUR” sulla schermata grafica LCD.

5. Incrementate di un passo l’azione del filtro Con- tour (“Null” o “Peak”) premendo ancora la manopola [DSP/SEL].

6. Disattivate il filtro di contorno premendo ancora [

DSP/SEL]. A conferma, la schermata grafica

scompare.

APPUNTI:

la pendenza della curva del filtro DSP può, se regolata aggressivamente, rendere il suono del segnale in arrivo innaturale. Spesso ridurre la larghezza di banda non è la chiave per migliorare la comprensibilità. Lo stesso segnale in arrivo può presentare componenti indesiderabili o eccessive. Con uso equilibrato del filtro di contorno la spalla della risposta passa banda può essere alterata, o rimossi i componenti entro la banda passante, permettendo al segnale di migliorare il rapporto verso il rumore di fondo o le interferenze, in un modo non ottenibile con altri tipi di filtro.

FUNZIONALITÀ UTILI

CONTOUR GAIN “HIGH”

CONTOUR “NULL”

CONTOUR “PEAK”

CONTOUR “OFF”

CONTOUR GAIN “LOW”

CONTOUR “NULL”

CONTOUR “PEAK”

CONTOUR “OFF”

Riferitevi alla figura “B”, noterete che la “tacca” del filtro di contorno è centrata sulla banda passante. Ruotandola in senso antiorario (verso sinistra), si sposta la “tacca” entro la banda passante verso frequenze inferiori, in senso orario (verso destra) al contrario, verso frequenze superiori. Rimuovendo l’interferenza o le componenti di frequenza indesiderate del segnale in arrivo, è possibile esaltare il segnale desiderato rispetto il rumore di fondo / interferenze, incrementando la comprensibilità.

DSP/SEL DSP/SEL DSP/SEL

BANDWIDTH

A B C

“CONTOUR” Indicator

Comando [

DSP

]

Manopola [

DSP/SEL

]

Page 29FT-450D MANUALE D’USO

SHIFT

(

REIEZIONE INTERFERENZE ENTRO 3 kHz

)

IF Shift, spostamento di MF, permette di spostare il filtro passa banda DSP verso il basso o l’alto senza modificare la tonalità del segnale ricevuto, per ridurre o eliminare interferenze. Siccome non si modifica la sintonia, non c’è necessità di risintonizzarsi quando si eliminano le interferenze. La gamma di variazione di IF Shift è ± 1 kHz.

FUNZIONALITÀ UTILI

Per ridurre le interferenze ruotate il comando [

SHIFT].

Nella schermata grafica del DSP potete osservare la posizione della banda passante nella indicazione “SHIFT”.

[

SHIFT] KNOB FULLY COUNTER-CLOCKWISE

[

SHIFT] KNOB 12 O

’

CLOCK POSITION

[

SHIFT] KNOB FULLY CLOCKWISE

BANDWIDTH

Desired Signal Des ired Signal Desired Signal

QRMQRM

-SHIFT+ -S HI FT+ -SHI FT+

Con l’indice della manopola [SHIFT] a puntare le ore 12, riferitevi alla fig. “A”, la “sella” del filtro DSP è stretta come una lama. In fig. “B”appare un segnale interferente all’interno della banda passante originaria. In fig. “C” vedete l’effetto della rotazione del comando [SHIFT], spostando la panda passante del filtro, a ridurre il livello dell’interferenza ponendola fuori dalla banda passante.

A B C

Indicazione “SHIFT”

Manopola [

SHIFT

]

Page 30 FT-450D MANUALE D’USO

WIDTH

(

REIEZIONE INTERFERENZE ENTRO 3 kHz

)

Il sistema di controllo della larghezza di banda in MF DSP, a tre livelli, vi permette di eliminare le interferenze. Inoltre la larghezza può essere incrementata rispetto a quella inizialmente proposta, per aumentare la fedeltà vocale del segnale in arrivo, qualora le interferenze in banda fossero modeste.

FUNZIONALITÀ UTILI

1. Premete il tasto [DSP] più volte ad avere l’icona “>” sulla segnalazione “WIDTH” , area schermo grafico DSP, cosi si potrà regolare la larghezza di banda tramite la manopola [DSP/SEL].

2. Regolate la larghezza di banda ruotando [DSP/

SEL]. In senso antiorario si riduce, orario si

aumenta.

Azione contemporanea

di IF Shift e Width

Le funzioni “IF Shift” e “IF Width” sono una accoppiata molto efficace nella battaglia contro le interferenze.

Ad esempio in fig. “A” potete vedere come sia apparsa dell’interferenza su entrambi i fianchi del segnale d’interesse. Ruotando [DSP/

SEL](WIDTH), come in fig. “B”l’interferenza di

un lato può essere eliminata, riposizionando [

SHIFT], fig. “C” si rimuove anche l’interferenza

sul alto opposto, senza re-introdurre quella prima eliminata in fig. “B”.

Avvertenza: per ottenere la migliore riduzione delle interferenze Width e Shift sono i principali strumenti che dovete utilizzare. Dopo aver ristretto la banda passante (Width) e/o regolato il centro della banda passante (Shift), il comando Contour può contribuire addizionalmente a migliorare il segnale sulla residua banda passante. In più si può usare con rilevante vantaggio anche il filtro di soppressione in MF “IF Notch” (vedi paragrafo seguente), in unione agli altri metodi di filtraggio.

BANDWIDTH

Desired Signal Desired Signal Desired Signal

QRM

QRMQRMQRM

QRMQRM

DSP/SEL

-SHIFT+

A B C

Riferitevi alla Fig. “B”, questa è la larghezza di banda inizialmente impostata.

Ruotando la manopola [DSP/SEL] verso sinistra, la banda sarà più stretta ,fig. “A”, mentre ruotandola a destra, la banda s’allarga, vedi fig. “C”.

BANDWIDTH

DSP/SEL DSP/SELDSP/SEL

La larghezza di banda iniziale e la gamma di regolazione dipende dal modo operativo corrente.

Modo SSB: 1.8 kHz / 2.4 kHz / 3.0 kHz

(nominale: 2.4 kHz).

Modo CW: 300 Hz / 500 Hz / 2.4 kHz

(nominale: 2.4 kHz).

Modo DATA:300 Hz / 2.4 kHz / 3.0 kHz

(Nominal: 2.4 kHz).

Modo AM: 3.0 kHz / 6.0 kHz / 9.0 kHz

(nominale: 6.0 kHz).

Modo FM: 2.5 kHz / 5.0 kHz

(nominale: 5.0 kHz).

A B C

“WIDTH” Indicator

Comando [

DSP

]

Manopola [

DSP/SEL

]

Page 31FT-450D MANUALE D’USO

FUNZIONALITÀ UTILI

NOTCH

(

REIEZIONE INTERFERENZE ENTRO 3 kHz

)

Il filtro di soppressione in MF è un sistema molto efficiente che vi permette di tagliare fuori una nota di battimento o altre portanti che cadono entro la banda passante del ricevitore.

1. Premete il tasto [DSP] più volte ad avere l’icona “>” sulla segnalazione “NOTCH”, area schermo grafico DSP.

2. Attivate il filtro a soppressione premendo la manopola [DSP/SEL].

3. Regolate la frequenza centrale del filtro in soppressione “Notch” in MF ruotando [DSP/

SEL]. La posizione del filtro è graficamente

riportata nella indicazione “NOTCH” sulla schermata grafica LCD.

4. Incrementate di un passo l’azione del filtro Con- tour (“Null” o “Peak”) premendo ancora la manopola [DSP/SEL].

5. Disattivate il filtro a soppressione premendo ancora [DSP/SEL]. A conferma, la schermata grafica scompare.

Le prestazioni del filtro Notch sono rappresentate in fig. “A”, l’effetto della rotazione della manopola [DSP/SEL] è evidente. Nella fig. “B” si vede come il filtro, centrato su una interferenza ruotando la manopola [DSP/SEL], possa sopprimerla.

BANDWIDTH

QRM

(Heterodyne )

QRM

(Heterodyne)

BANDWIDT H

Desired Signal Desired Signal

DSP/SEL

A B C

“NOTCH” Indicator

Comando [

DSP

]

Manopola [

DSP/SEL

]

Page 32 FT-450D MANUALE D’USO

“DNR” Indicator

Comando [

DSP

]

Manopola [

DSP/SEL

]

DNR

(

REIEZIONE INTERFERENZE ENTRO 3 kHz

)

Il sistema di riduzione digitale del rumore è studiato per ridurre il rumore casuale che si trova nelle bande HF e dei 50 MHz, è particolarmente efficace in SSB. Si può selezionare uno degli undici diversi algoritmi di riduzione rumore, ognuno è stato creato per combattere un tipo diverso di profilo rumore, voi troverete quale è il migliore per la situazione corrente sperimentando con il DNR.

1. Premete il tasto [DSP] più volte ad avere l’icona “>” sulla segnalazione “DNR”, area schermo grafico DSP.

2. Attivate il sistema di riduzione digitale del rumore premendo la manopola [DSP/SEL].

3. Regolate la frequenza centrale del filtro in soppressione “Notch” in MF ruotando [DSP/

SEL].

4. La posizione del filtro è graficamente riportata nella indicazione “DNR” sulla schermata grafica LCD.

5. Disattivate il DNR premendo ancora [DSP/SEL]. A conferma, la schermata grafica “DNR” scompare.

FUNZIONALITÀ UTILI

Page 33FT-450D MANUALE D’USO

GUADAGNO RF

I comandi RF Gain permettono di controllare manualmente il livello di guadagno degli stadi RF e MF del ricevitore, per meglio adattarli al rumore o alla intensità del segnale del momento.

La manopola di controllo [SQL/RF GAIN] deve essere inizialmente ruotata a fondo corsa orario, in questa posizione la sensibilita e massima, man mano che si ruota in senso antiorario si riduce gradualmente il guadagno di sistema.

AVVERTENZE:

 Come si ruota in senso antiorario [SQL/RF

GAIN], a ridurre il guadagno, la lettura dell’S-

meter aumenta. A segnalare che la tensione AGC applicata al ricevitore (per ridurre il guadagno) è aumentata.

 Ruotando [SQL/RF GAIN] a fondo corsa

antiorario si disabilita il ricevitore, per la forte riduzione di guadagno. In questo caso l’indicazione dell’S-meter appare fissa a fondo scala dello strumento analogico.

FUNZIONALITÀ UTILI

Manopola [

SQL/RF GAIN

]

Page 34 FT-450D MANUALE D’USO

SO DELL’ACCORDATORE AUTOMATICO D’ANTENNA

L’accordatore automatico d’antenna, brevemente indicato in questo manuale come ATU, incorporato nel FT- 450D è stato studiato per assicurare per lo stadio finale del trasmettitore un carico di 50 Ω. Vi raccomandiamo di tenere sempre attivato l’ATU quando operate con l’FT-450D.

AVVERTENZE

 L’ATU essendo incorporato entro il ricetrasmettitore FT-450D adatta l’impedenza tra questo e la fine della

discesa coassiale. Non accorda il ROS (SWR) ai poli d’alimentazione antenna. Quando realizzate il vostro sistema d’antenne dovete adoperarvi affinché il ROS sia basso ai terminali della antenna stessa.

 L’ATU del FT-450D è dotato di una propria memoria che registra 100 dati di regolazione. Per le bande

amatoriali sono riservate 11 locazioni di questa memoria, cioè almeno una per banda. Le rimanenti 89 per i punti d’accordo più recenti, per un rapido cambio frequenza senza dover far sperimentare l’ATU.

 L’ATU del FT-450D può adattare impedenza comprese da 16.7 a 150 Ω, corrispondenti ad un rapporto

massimo d’SWR di 3:1. Quindi antenne non risonanti a stilo, antenne filari di lunghezza casuale o antenne tipo G5RV non sono adattabili con l’ATU (nella maggior parte delle bande).

USO DELL’ATU

1. Sintonizzatevi sulla frequenza operativa di vostro interesse entro la banda riservata ai radioamatori.

2. Ponete ATU in linea premendo brevemente [

TUNE] (non s’avvia l’accordo). A schermo

appare l’indicazione “ ”.

APPUNTI:

la pressione breve su [TUNE] attiva l’accordatore, il suo microprocessore automaticamente seleziona il punto d’accordo già ottenuto più vicino alla frequenza corrente.

3. Avviate la ricerca dell’accordo automatica premendo per un secondo [TUNE]. Il trasmettitore s’attiva e mentre la ricerca d’accordo è in atto il led nel comando lampeggia. Quando ha raggiunto il miglior punto, la radio torna in ricezione, L’indicazione “ ” passa da lampeggiante a stabilmente luminosa.

4. Per disinserire dalla linea di trasmissione ATU premete [TUNE]. A conferma l’indicazione “ ” si disattiva. In queste condizioni il ricetrasmettitore è connesso direttamente alla discesa d’antenna e opererà qualunque sia l’impedenza presentata in stazione da questa al termine del cavo coassiale.

AVVERTENZA:

l’ATU è in linea a seguire lo stadio finale, non nel percorso segnale in ricezione.

APPUNTI:

Il ricetrasmettitore inizialmente ha un solo allineamento per banda amatoriale memorizzato nell’ATU. È stato memorizzato durante il collaudo e l’allineamento finale, in linea di produzione.

NOTA:

prima verificate sempre che la frequenza corrente sia libera, ad evitare di disturbare altri isoonda.

TERMINOLOGIA:

Memoria accordatore d’antenna: il microprocessore dell’ATU prende nota delle posizioni delle induttanze e dei condensatori variabili ogni finestra di 10 kHz e li registra in memoria. Così si evita di cercare nuovamente l’accordo quando tornate su una frequenza sulla quale la procedura era già stata eseguita.

[

TUNE] button

Page 35FT-450D MANUALE D’USO

SO DELL’ACCORDATORE AUTOMATICO D’ANTENNA

Appunti sulla memoria ATU

SWR (dopo l’accordo) minore di 2:1

L’impostazione è registrata in memoria

SWR (dopo l’accordo) maggiore di 2:1

L’impostazione non sarà registrata nella memoria, quando tornerete su questa frequenza l’accordatore avvierà nuovamente la ricerca dell’accordo.

SWR (dopo l’accordo) superiore di 3:1

L’indicazione “ ” s’illumina, i dati di regolazione (se ottenuti) non saranno memorizzati. Vi conviene d’indagare e risolvere la causa di un SWR così elevato. Potrebbe avere origine in un guasto meccanico del sistema di discesa, che può anche indurre generazione di spurie negli apparecchi TV, ecc.

NOTE D’USO ATU

La fig. 1 rappresenta un normale adattamento d’antenna eseguito con ATU, i cui dati sono stati registrati in memoria, così come il trasmettitore “vede” l’antenna.

In fig. 2 l’operatore ha cambiato frequenza, a schermo è apparsa l’icona “ ”. Quindi il radioperatore preme a lungo, per due secondi [TUNE] per cercare d’adattare l’impedenza.

Quando il rapporto d’onde stazionarie SWR è elevato (superiore a 3:1), bisogna intraprendere azioni correttive nel sistema d’antenna per portare l’impedenza più vicina a 50 Ω. A parte il fatto che ATU si rifiuta di memorizzare regolazioni, che sulla frequenza corrente non ottengono migliore risposta di SWR di 3:1, questo dato deve anche far pensare ad un guasto meccanico nel sistema di discesa, che può anche indurre generazione di spurie negli apparecchi TV, ecc.

SWR: 2.0

Frequency

SWR: 1.5

Feed Point SWR

SWR after ATU Tuning

SWR: 1.0

FIGURE 1

FIGURE 2

SWR = 1.0

SWR = 2.0

SWR = 3.0

➞

Frequency

Memorized ATU Tuning

Retuned Setting

SWR: 3.0

The " " icon appears on the display

when you transmit on this frequency

Page 36 FT-450D MANUALE D’USO

PHONES

KEY

1. Selezionate la banda su cui volete operare agendo su [BAND]/[BAND]. Premendo più volte si presentano in questa successione: 7  10  14  15  18  21  24.5 

28  50  1.8  3.5  7

......

2. Impostate il modo operativo agendo su [

MODE]/[MODE], a scegliere tra LSB, USB

o AM. Per convenzione sulla bande amatoriali dei 7 MHz ed inferiori si usa l’LSB, da 14 MHz ed oltre si usa l’USB (la banda dei 10 MHz è destinata solo ai modi CW e dati).

3. Ruotate la manopola di sintonia principale per regolare la frequenza operativa. Oppure potete in alternativa potete usare il microfono MH-31A8J (o MD-100A8X: opzione) agendo sui tasti [UP]/[DWN], su/giù per esplorare la banda corrente.

TRASMISSIONE MODI SSB/AM

4. Per passare in trasmissione premete il PTT , parlate rivolti verso il microfono con voce a tono normale. A confermare che la trasmissione è in corso a schermo appare la segnalazione “ ” luminosa. Passando in trasmissione automaticamente s’attiva il processore del parlato. Questo circuito aumenta la potenza media del parlato.

5. Al termine trasmissione rilasciare il PTT. Il ricetrasmettitore si riporta in ricezione. Quando eseguite prove, assicuratevi prima che la frequenza che andrete ad impegnare sia libera, ad evitare d’interferire su altre comunicazioni già presenti.

NOTA IMPORTANTE:

Quando eseguite trasmissioni di prova, assicuratevi preventivamente che la frequenza sintonizza ta sia libera, ad evitare di disturbare altri operatori già presenti.

Manopola [

MAIN DIAL

]

Comando [

BAND]/[BAND

]

Comando [

MODE]/[MODE

]

INFORMAZIONE

Riguardo la manopola [DSP/SEL

]

La manopola [DSP/SEL] si usa in più situazioni operative, assume diversa operatività.

Se agendo su questa non cambia la sintonia o il canale correntemente selezionato significa che al momento imposta una funzione del DSP.

In questo caso premente più volte [DSP] finché dallo schermo grafico DSP scompare l’icona “>”.

Page 37FT-450D MANUALE D’USO

TRASMISSIONE MODI SSB/AM

SELEZIONE MISURA STRUMENTO IN TX

In trasmissione potete commutare la misura PO (potenza uscita) su ALC o SWR.

REGOLAZIONE POTENZA TX

Premendo [METER/DIM] più volte si presenta questa selezione:

PO  ALC  SWR  PO

......

PO: livello potenza media erogata. ALC: tensione relativa ALC, controllo automatico

livello.

SWR: rapporto onde stazionarie (potenza diretta/

riflessa).

Procedura per regolare la potenza d’uscita in trasmissione.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “RFPOWER” ruotando la manopola [DSP/SEL

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per impostare il livello potenza uscita. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Comando [

METER/DIM

]

Page 38 FT-450D MANUALE D’USO

TEMPORIZZATORE DURATA MASSIMA TRASMISSIONE (TOT

)

Questa funzionalità riporta forzatamente in ricezione trascorso un periodo impostato di trasmissione ininterrotta (l’impostazione iniziale ha questa funzione esclusa). Evita di emettere per periodo prolungato una “portante morta” se il pulsante del PTT è accidentalmente rimasto bloccato. Tramite il passo del menù “TOT”, l’intervallo

si può regolare da 1 a 20 minuti o porre su “OFF”.

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “

”.

2. Selezionate il passo “TOT” ruotando la manopola [

DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per impostare l’intervallo di durata massima trasmissione. La selezione è compresa da 1 a 20 minuti o escluso. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

TRASMISSIONE MODI SSB/AM

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Page 39FT-450D MANUALE D’USO

REGOLAZIONE GUADAGNO MICROFONICO

La regolazione di fabbrica dovrebbe essere soddisfacente se si usa il microfono in dotazione MH-31A8J. Se invece usate un microfono reperito sul mercato potreste dover intervenire.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “MICGAIN” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a selezionare il livello di guadagno microfonico tra LOW-basso, NOR-normale (importazione iniziale) o HIGH- elevato. LOW: automaticamente s’esclude il processore

del parlato a livello elevato.

NOR:con normale livello s’inserisce

automaticamente il processore del parlato.

HIGH: con livello basso automaticamente

s’inserisce il processore del parlato. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

TRASMISSIONE MODI SSB/AM

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Page 40 FT-450D MANUALE D’USO

EQUALIZZATORE MICROFONICO DSP

Per l’audio microfonico, potete scegliere tra dieci curve d’equalizzazione DSP.

1. Tenete premuto il tasto [DSP] per un secondo, per passare direttamente al passo “MIC EQ” in modo menù, sullo schermo appare l’indicazione “ ”.

2. Abilitate l’intervento premendo questa la manopola [DSP/SEL], la segnalazione “ ” ora lampeggia.

3. Ruotate la manopola [DSP/SEL] per selezionare la risposta preferita. A schermo osservate la curva di risposta. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

4. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

5. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Si può selezionare la curva di risposta tra:

0: piatta 1: riduzione componenti bassa frequenza; 2: riduzione componenti medi; 3: riduzione componenti acuti; 4: esaltazione componenti acuti; 5: esaltazione componenti medi; 6: esaltazione componenti bassa frequenza; 7: riduzione componenti bassa frequenza ed

esaltazione componenti acuti;

8: riduzione componenti bassa frequenza ed

esaltazione componenti medi;

9: riduzione componenti bassa frequenza ed

esaltazione componenti acuti.

TRASMISSIONE MODI SSB/AM

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Comando [

DSP

]

Page 41FT-450D MANUALE D’USO

COMMUTAZIONE TX/RX AUTOMATICA COMANDATA DAL PARLATO (VOX

)

Potete fare in modo che anziché controllare il passaggio in trasmissione con il comando PTT sia la vostra

voce a farlo, in modo automatico, così potrete operare a mani libere. Il VOX si basa sulla presenza della voce catturata dal microfono, in pochi secondi si imposta il funzionamento.

TRASMISSIONE MODI SSB/AM

1. Attivate il VOX premendo [F] e poi [STO/VOX]. Sullo schermo appare l’indicazione “ ”.

2. Parlate rivolti verso il microfono ad un livello normale di voce, senza premere il PTT. Appena iniziate a parlare il trasmettitore s’attiverà automaticamente. Come terminate di parlare, trascorso un breve periodo di ritardo, si deve tornare in modo trasmissione.

3. Terminate l’attivazione del VOX premendo ancora [F] e poi [STO/VOX].

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Comando [

STO/VOX

]

Comando [F]

REGOLAZIONE GUADAGNO VOX

Regolando il guadagno VOX si evita l’accidentale passaggio in trasmissione in ambienti rumorosi.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “VOXGAIN” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a trovare il punto in cui si attiva rapidamente la trasmissione con la vostra voce, senza però far intervenire il rumore di fondo. Campo di regolazione 1 – 100 (impostazione iniziale 50). Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

REGOLAZIONE RITARDO VOX

(

BREVE PERDURARE TRASMISSIONE AL TERMINE PARLATO

)

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “VOX DLY” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] mentre pronunciate una breve sillaba come “Ah” , prestate attenzione al tempo di trattenuta, fino a impostarlo come preferito. La selezione è compresa da 100 a 3000 mS (impostazione iniziale 500 mS). Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Page 42 FT-450D MANUALE D’USO

TRASMISSIONE MODI SSB/AM

MONITOR

Tramite la funzione monitor potete ascoltare della vostra trasmissione a valutarne la qualità.

PREDISPOSIZIONE

Al comando [C.S/VOICE] s’assegna la funzione monitor.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “PNL-C.S” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a selezionare “MONI” al tasto [C.S/VOICE].

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

AVVERTENZA:

la funzione monitor può essere assegnata ai tasti MH-31A8J (o microfono opzionale di) [DWN]/[FST]/

[UP]

, tramite i passi del menù “P M-DWN”, “P M-FST”

o “P M-UP”.

MONITORAGGIO

1. Attivatelo premendo il tasto [C.S/VOICE] (MONI- TOR).

2. Durante la trasmissione la vostra voce sarà riprodotta all’altoparlante.

3. Regolate il livello di riproduzione monitor agendo sulla manopola [AF GAIN].

4. Terminate la funzione monitor agendo ancora sul tasto [C.S/VOICE] (MONITOR).

AVVERTENZE:

 Se anziché le cuffie usate gli altoparlanti per riprodurre il monitoraggio, avanzando troppo la regolazione

di [AF GAIN] si può generare un innesco. Se è attivo il VOX questo mantiene il trasmettitore attivo, rendo impossibile il ritorno in ricezione. Vi conviene quindi monitorare in cuffia, se non vi è possibile tenete il volume al minimo.

 Siccome la funzione di monitoraggio trasmissione utilizza un campionamento del segnale MF TX è molto

utile per regolare il processore del parlato o l’equalizzatore parametrico in SSB, e in generale verifica qualità segnale per l’AM e l’FM.

Comando [F]Manopola [

DSP/SEL

]

Comando [

C.S/VOICE

]

Manopola [

AF GAIN

]

Comando [

C.S/VOICE

]

Page 43FT-450D MANUALE D’USO

TRASMISSIONE MODI SSB/AM

OPERARE A FREQUENZE SEPARATE

Una potente funzionalità del FT-450D è la sua flessibilità ad operare a frequenze separate, usando i registri VFO-A principale e VFO-B secondario. Questo rende l’FT-450D particolarmente adatto all’utilizzo in spedizioni DX d’alto livello, per l’evoluta e semplice operatività operativa a frequenze separate.

1. Per prima cosa premete il comando [A/B] per assegnare il registro VFO al VFO-A, poi regolate la frequenza di trasmissione.

2. Premete ancora il comando [A/B] per assegnare il registro VFO al VFO-B, poi regolate la frequenza di ricezione.

3. Ora attivate il modo a frequenze separate, premendo il comando [SPLIT/STEP].

4. A schermo appare la segnalazione “ ”.

5. Terminate d’operare a frequenze separate premendo ancora [SPLIT/STEP].

AVVERTENZE:

 Con operatività “Split” è possibile impostare i

VFO in modi diversi tra loro (ad esempio LSB e USB).

 Con operatività “Split” è possibile impostare i

VFO in bande diverse tra loro (ad esempio 14 e 21 MHz).

USO “SPLIT” RAPIDO

Questa funzione vi permette di applicare uno spostamento di +5 kHz sulla frequenza di trasmissione, rispetto al quella di ricezione, con la semplice pressione su un tasto. Inoltre il modo corrente in ricezione si applica anche in trasmissione.

1. Avviate lo “Split” rapido premendo per un

secondo il comando [SPLIT/STEP]. Il modo in trasmissione sarà lo stesso corrente sul registro VFO ricezione, la frequenza di trasmissione si porta +5 kHz sopra quella di ricezione. A schermo appare la segnalazione “ ”.

2. Premendo ancora per due secondi [SPLIT/

STEP] la sintonia in trasmissione incrementa di altri +5 kHz.

3. Terminate d’operare a frequenze separate

premendo ancora [SPLIT/STEP].

AVVERTENZA:

Comando [

SPLIT/STEP

]

Comando [

A/B

]

Comando [

C.S/VOICE

]

Comando [

SPLIT/STEP

]

in modo “Split” se assegnate la funzionalità “TXW” al comando [C.S/VOICE] premendo il comando [C.S/VOICE] ascoltate brevemente sulla frequenza di trasmissione.

Page 44 FT-450D MANUALE D’USO

TRASMISSIONE MODI SSB/AM

MEMORIA VOCE

(

MODI SSB/AM/FM

)

Per i messaggi ripetitivi potete avvalervi della capacità di memoria vocale del FT-450D. Il sistema ha la possibilità di memorizzare brani audio lunghi fino a 10 secondi nei due registri di memoria.

REGISTRARE IN MEMORIA LA VOSTRA VOCE

1. Con la procedura specificata nel riquadro assegnate al tasto [C.S/VOICE] la funzione “VM1REC” (registrazione voce).

2. Impostate il modo operativo agendo su [

MODE]/[MODE].

3. Premete il tasto [C.S/VOICE]. Sullo schermo appare la segnalazione “VM1 REC”.

4. Premendo il PTT sullo schermo della radio appare segnalato un conteggio alla rovescia.

(“VM1 –3”  “VM1 –2”  “VM1 –1”  “VM1 10”

......

)

5. Quando a schermo appare “VM1 10” iniziate a parlare rivolti verso il microfono con un normale tono di voce, per registra il vostro messaggio (ad esempio CQ DX, CQ DX qui è I 1 … … …, I 1 … … …). Ricordatevi che il tempo massimo di registrazione è contenuto in 10”.

6. Terminate la procedura rilasciando il PTT.

CONTROLLARE LA REGISTRAZIONE

1. Con la procedura specificata nel riquadro assegnate al tasto [C.S/VOICE] la funzione “VM1MONI” (monitorare registrazione).

2. Impostate il modo operativo agendo su [

MODE]/[MODE].

3. Premete il tasto [C.S/VOICE], ascolterete la riproduzione del messaggio che avete appena registrato.

4. Agendo sulla manopola [AF GAIN] regolate il livello riproduzione registrazione.

TRASMETTERE IL MESSAGGIO REGISTRATO

1. Con la procedura specificata nel riquadro assegnate al tasto [C.S/VOICE] la funzione “VM1TX” (trasmettere registrazione).

2. Impostate il modo operativo agendo su [

MODE]/[MODE].

3. Premete il tasto [C.S/VOICE], invierete in trasmissione il messaggio che avete appena registrato.

4. Agendo sulla manopola [AF GAIN]regolate il livello riproduzione registrazione.

Come assegnare una funzione al comando [C.S/VOICE

]

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “PNL-C.S” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare la funzione d’interesse

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Comando [F]Manopola [

DSP/SEL

]

Comando [

C.S/VOICE

]

Comando [

MODE]/[MODE

] Manopola [

AF GAIN

]

AVVERTENZA

potete eseguire le operazioni registrazione voce anche nel registro memoria “VM2 (VM2REC, VM2MONI e VM2TX)” oltre che “VM1 (VM1REC, VM1MONI e VM1TX)”.

Page 45FT-450D MANUALE D’USO

TRASMISSIONE MODI SSB/AM

NOTA

Page 46 FT-450D MANUALE D’USO

Le potenti capacità operative del FT-450D in modo CW permettono l’uso abbinato ad un manipolatore o un tasto diretto o la sua emulazione tramite un sistema computerizzato.

IMPOSTAZIONE TASTO DIRETTO

(

ED EMULAZIONE

)

Per prima cosa collegate il tasto alla presa KEY posta sul pannello frontale ad apparato spento, controllate

che il comando [KEYER] sia per ora escluso (non appare la segnalazione “ ”.

1. Selezionate la banda operativa agendo su [

BAND]/[BAND].

Premendo più volte si presentano in questa successione: 7  10  14  15  18  21  24.5 

28  50  1.8  3.5  7

......

2. Selezionate il modo CW agendo su [MODE]/ [

MODE].

3. Ruotate la manopola di sintonia principale per regolare la frequenza operativa.

4. Oppure se state usando il microfono MH-31A8J (o MD-100A8X : opzione) potete agire sui tasti

[UP]/[

DWN], su/giù per esplorare la banda

corrente.

5. Per attivare il passaggio automatico in trasmissione alla chiusura del tasto premente

[F]

e poi [STO/VOX]. A schermo appare la

segnalazione “ ”.

6. Quando chiudete il tasto CW il trasmettitore s’attiva automaticamente inviando la portante. All’apertura del tasto la trasmissione, con breve ritardo, cessa. Il tempo di ritardo è programmabile, vedere a pag. 48.

NOTA:

Non utilizzare la spina ad eccezione della spina da 3,5 mm a 3-pin. Se la spina in misura corretta non è utilizzata la radio può essere danneggiato o danneggiato.

FUNZIONAMENTO IN CW

INFORMAZIONE

Riguardo la manopola [DSP/SEL

]

La manopola [DSP/SEL] si usa in più situazioni operative, assume diversa operatività.

Se agendo su questa non cambia la sintonia o il canale correntemente selezionato significa che al momento imposta una funzione del DSP.

In questo caso premente più volte [DSP] finché dallo schermo grafico DSP scompare l’icona “>”.

Comando [F]

Manopola [

MAIN DIAL

]

Comando [

KEYER

]

Comando [

BAND]/[BAND

]

Comando [

MODE]/[MODE

] Comando [

STO/VOX

]

Page 47FT-450D MANUALE D’USO

UTILIZZO DEL MANIPOLATORE ELETTRONICO INCORPORATO

Ad apparato spento, collegate il cavo del vostro tasto a palette sulla presa frontale KEY.

1. Selezionate la banda operativa agendo su [

BAND]/[BAND].

Premendo più volte si presentano in questa successione: 7  10  14  15  18  21  24.5 

28  50  1.8  3.5  7

......

2. Selezionate il modo CW agendo su [MODE]/ [

MODE].

3. Ruotate la manopola di sintonia principale per regolare la frequenza operativa. Oppure se state usando il microfono opzionale MH-31A8J (o MD- 100A8X: opzione) potete agire sui tasti [UP]/

[

DWN], su/giù per esplorare la banda corrente.

4. Per attivare il passaggio automatico in trasmissione alla chiusura del tasto premente

[F]

e poi [STO/VOX]. A schermo appare la

segnalazione “ ”.

5. Attivate il manipolatore elettronico incorporato premendo il comando [KEYER]. A schermo appare la segnalazione “ ”.

6. Quando usate il vostro tasto a palette, lato punti o linee, il trasmettitore s’attiva automaticamente inviando la portante. All’apertura del tasto la trasmissione, con breve ritardo, cessa. Il tempo di ritardo è programmabile, vedere a pag. 48.

NOTA:

Non utilizzare la spina ad eccezione della spina da 3,5 mm a 3-pin. Se la spina in misura corretta non è utilizzata la radio può essere danneggiato o danneggiato.

FUNZIONAMENTO IN CW

REGOLAZIONE VELOCITA TASTO

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CWSPEED” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] premendo indifferentemente la paletta punti o linee del manipolatore, fino a centrare la velocità desiderata (4 – 60 wpm – parole al minuto). Se preferite invece l’indicazione “cpm” – caratteri al minuto, basata sullo standard “PARIS”, 5 caratteri per parola, premente il tasto [F]. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

[

RCL/HOME] button

[F]

button

[

DSP/SEL] knob



Potete emulare la manipolazione CW sui comandi [UP]/[DWN]presenti sul microfono MH-31A8J (a manipolatore elettronico attivato) intervenendo sul passo menù “CW PADDLE”. Maggiori informazioni a pag. 79.

DWN FS T UP

Dash

Dot

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

TERMINOLOGY:

Terminologia:lunghezza parole PARIS, per convenzione delle associazioni dei radioamatori (ARRL ed altre) una lunghezza parola in CW è definita pari ai caratteri per battere PARIS, in ter- mini di punti/linee/spazi, a questa ci si riferisce per misurare le parole al minuto.

Comando [F]

Manopola [

MAIN DIAL

]

Comando [

KEYER

]

Comando [

BAND]/[BAND

]

Comando [

MODE]/[MODE

] Comando [

STO/VOX

]

Page 48 FT-450D MANUALE D’USO

IMPOSTAZIONE CARATURA TASTO (RAPPORTO PUNTO/SPAZIO:LINEA)

Tramite il passo menù “CWWEIGHT” potete regolare la caratura del manipolatore elettronico entrocontenuto. Quella iniziale è su 3:1 (una linea dura tre volte la durata di un punto o uno spazio).

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CWWEIGHT” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per impostare la caratura. La gamma di regolazione punto/ spazio:linea è compresa da “2.5” a “4.5” (impostazione iniziale “3.0”). Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

UTILIZZO DEL MANIPOLATORE ELETTRONICO INCORPORATO

IMPOSTAZIONE CABLAGGIO MANIPOLATORE

Intervenendo sul passo menù “CW KEY” potete selezionare la polarità manipolatore tra “Normal” o “Reverse”. L’impostazione iniziale è su “Normal”, il contatto centrale è per i punti mentre l’anello esterno per le linee.

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CW KEY” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare tra “REV” e “NOR” (impostazione iniziale). Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

FUNZIONAMENTO IN CW

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Page 49FT-450D MANUALE D’USO

BATTIMENTO ZERO IN CW

Il battimento zero è una tecnica pratica per mettersi esattamente isofrequenza su un’altra stazione.

FUNZIONAMENTO IN CW

USARE SPOT:

ISe voi premete il comando [ATT/IPO] in modo CW, ascolterete il tono di battimento la cui frequenza sarà indicata a schermo. Questa nota corrisponde alla tonalità del vostro segnale in trasmissione, se voi regolate la frequenza ricezione a far corrispondere la tonalità al tono di battimento sarete esattamente isoonda sull’altra stazione.

Rilasciate [ATT/IPO] per disattivare la riproduzione tono.

UTILIZZARE CW INVERSO

Se siete in una situazione d’interferenze difficile, dove il segnale interferente non può essere rapidamente essere eliminato, potete provare a ricevere usando la banda laterale opposta. Così spingete la frequenza della stazione interferente in una direzione che si presta prontamente alla soppressione.

1. Supponiamo, come tipica situazione operativa, che abbiate impostato il modo CW, usando la convenzionale iniezione USB (a schermo indicazione “ ” e “ ”).

2. Premete per un secondo il tasto [MODE

]

oppure [MODE]. Apparirà la segnalazione “ ”, a indicare che ora è stata selezionata l’iniezione LSB anziché USB.

3. Per tornare in modo iniezione CW normale (USB) premete ancora per un secondo il tasto

[

MODE] oppure [MODE] (a schermo

indicazione “ ” e “ ”).

Comando [

ATT/IPO

]

La fig. A rappresenta la normale iniezione CW usando il lato USB. In fig. B è stata attivata l’iniezione inversa, a ricevere usando iniezione sul fianco LSB, nel tentativo di eliminare le interferenze.

La grafica rappresenta l’evidente beneficio nell’inversione bande laterali.

RX Passband

Carrier

QRM

Normal CW

( )

CW Reverse ( )

USB

LSB

Comando [

MODE]/[MODE

]

Page 50 FT-450D MANUALE D’USO

IMPOSTAZIONE TEMPO RITARDO CW

In modo “semi-break-in” (non QSK) il tempo di mantenimento della trasmissione al termine invio può essere regolato su un valore adeguato alla vostra velocità di trasmissione. Questa funzionalità è equivalente al ritardo VOX in fonia, può essere variato con continuità da 30 a 3000 mS (con passo 10 mS) o FULL (completo “break-in”).

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CW DLY” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare il tempo di trattenuta desiderato.

5. Se selezionate “FULL” il trasmettitore opera in completo “break-in”, così potete passere in ricezione nell’intervallo tra i caratteri inviati.

6. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

REGOLAZIONE LIVELLO NOTA LATERALE CW

Intervenendo sul passo menù “CWSTONE” potete regolare il livello nota laterale CW.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CWSTONE” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Tenendo premuto il tasto [METER/DIM] ruotate la manopola [DSP/SEL] per regolare il volume (FIX 0 - FIX 100) Se preferite regolare il livello nota laterale CW mediante la manopola [AF GAIN] premente [F], a cambiare l’indicazione a schermo su “LNK-xx”, poi ruotate la manopola [DSP/SEL], a impostare il rapporto volume tra la nota laterale CW e l’audio in ricezione. Si può impostare da LNK-50 ~ LNK 0 ~ LNK+50. Con LNK 0 i due livelli audio sono di pari entità. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

7. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

8. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

FUNZIONAMENTO IN CW

Comando [

RCL/HOME

]

Comando [F]

Manopola [

DSP/SEL

]

Comando [

METER/DIM

]

Page 51FT-450D MANUALE D’USO

REGOLAZIONE TONALITÀ CW

Con il passo menù “CWPITCH” potete regolare il centro della banda passante in ricezione, così come la tonalità della vostra portante spostata in CW su un valore da voi preferito. Il tono può essere variato da 400 a 800 Hz a passi di 100 Hz.

FUNZIONAMENTO IN CW

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CWPITCH” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Tenendo premuto il tasto [METER/DIM] ruotate manopola [DSP/SEL] per impostare la tonalità preferita. Premendo [RCL/HOME] si ripropone l’impostazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

ADDESTRAMENTO CW

L’FT-450D prevede l’esclusiva funzionalità d’addestrarvi al CW, invia gruppi casuali di 5 caratteri morse con la nota laterale, così sono riprodotti all’altoparlante, a migliorare la vostra efficienza in CW, anche se le bande sono chiuse.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CWTRAIN” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare il modo d’addestramento:

N: solo caratteri numerici; A: solo caratteri alfabetici; M: caratteri numerici e alfabetici.

5. Avviate la generazione di gruppi da 5 caratteri premendo [F], solo la nota laterale, l’apparato non passa in trasmissione.

6. A completamento invio, a schermo appare l’indicazione di risposta.

7. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

8. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

NOTE:

 Intervenendo sul passo “CWSPEED” potete

regolare la velocità di battuta Morse.

 Con il passo “CWSTONE” potete regolare il vol-

ume della nota laterale.

Comando [F]

Manopola [

DSP/SEL

]

Comando [

RCL/HOME

]

Comando [F]

Comando [

METER/DIM

]

Manopola [

DSP/SEL

]

Page 52 FT-450D MANUALE D’USO

FUNZIONE BEACON - RADIOFARO

Questa funzionalità esclusiva del FT-450D vi permette di impostare il ricetrasmettitore affinché sia emesso in continuazione ripetutamente un messaggio. Ad esempio per una spedizione DX, l’FT-450D in modo “beacon” può essere attivato sui 50 MHz ad avvertire gli appassionati DX di possibili aperture di propagazione.

FUNZIONAMENTO IN CW

MEMORIZZAZIONE DEL TESTO “BEACON”

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “BCN TXT” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Selezionate “1:1- - - -” ruotando la manopola di sintonia principale.

5. Ruotare il [DSP/SEL] manopola di uno scatto in senso orario per consentire l'archiviazione del testo Beacon.

6. Selezionate il primo carattere alfanumerico del testo “Beacon” che volete immettere ruotando la sintonia poi ruotate di uno scatto orario [DSP/

SEL] per passare al carattere successivo.

Caratteri disponibili: A - Z, 0 - 9, /,  e spazio.

7. Ripetete il passo 6 fino a completare il testo “Beacon”.

 Se è compreso tra 40 e 79 caratteri, nella

posizione del 40° carattere immette “à”, poi premete [DSP/SEL] due volte, puntate la sintonia a selezionare “2:2 - - - -”. Ora ripetete il passo 12 per quanto necessario.

 Se è più lungo di 79caratteri, tenete presente

che la massima capacità di registrazione è di 118 caratteri, all’ultima posizione della stringa “2” immette “à”, poi premete [DSP/ SEL] due volte, puntate la sintonia a selezionare “3:3 - - - - “. Ora ripetete il passo 12 per quanto necessario.

8. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

IMPOSTAZIONE CADENZA BEACON

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “BCN TIM” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare l’intervallo tra gli invii del messaggio “Beacon” tra 1 e 255 secondi, oppure escluderlo.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Manopola [

MAIN DIAL

]

Comando [

RCL/HOME

]

Comando [F]Manopola [

DSP/SEL

]

Page 53FT-450D MANUALE D’USO

FUNZIONAMENTO IN CW

TRASMISSIONE BEACON

(

IN ARIA

)

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “PNL-C.S” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a selezionare “PLAY1”.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

7. Impostare il modo operativo su CW.

8. Attivate la funzionalità radiofaro premendo [C.S/

VOICE] (trasmissione in CW).

Durante l’invio “Beacon” appare a schermo la segnalazione “PLAY1”, durante la pausa invece appare “BEACON”.

Per terminare il modo “Beacon” premete ancora [

C.S/VOICE].

TRASMISSIONE MANUALE BANCON

Potete inviare il testo “Beacon” anche in modo manuale, nel caso tutti i tre massaggi “Beacon” possono essere usati come messaggio tradizionale CW. Questa è la procedura.

1. Impostate la cadenza su “off”, ruotando [DSP/

SEL], vedi procedura prima descritta.

2. Ripetere la procedura trasmissione Beacon (in aria), selezionando “PLAY2” mediante [DSP/

SEL] se volete inviare il messaggio memorizzato

in questo banco oppure “PLAY3” per inviare quello memorizzato sul banco 3.

3. Attivate la funzionalità “Beacon” premendo [C.S/

VOICE] (trasmissione messaggio CW).

FUNZIONE BEACON - RADIOFARO

Comando [

C.S/VOICE

]

Comando [F]Manopola [

DSP/SEL

]

Comando [

C.S/VOICE

]

Page 54 FT-450D MANUALE D’USO

PHONES

KEY

OPERATIVITA BASE

1. Selezionate la banda su cui volete operare, 28 o 50 MHz agendo su [BAND]/[BAND]. Nota: nelle bande coperte dal FT-450D, l’FM è usata solo sui 28 e 50 Mhz, vi invitiamo a non usarla su altre bande.

2. Impostate FM agendo su [MODE]/[MODE].

5. Passando in trasmissione automaticamente s’attiva il processore del parlato. Questo circuito aumenta la potenza media del parlato.

6. Al termine trasmissione rilasciare il PTT. Il ricetrasmettitore si riporta in ricezione. Quando eseguite prove, assicuratevi prima che la frequenza che andrete ad impegnare sia libera, ad evitare d’interferire su altre comunicazioni già presenti.

OPERARE IN MODO FM

NOTA:

 In modo FM, il circuito squelch si regola

automaticamente sul punto di soglia. Però quando si ruota in verso antiorario la manopola [SQL/RF GAIN], si disattiva il circuito squelch. Lasciate sempre la manopola [SQL/ RF GAIN] in posizione fondo corsa orario. Tramite il passo menù SQL/RFG, potete commutare la funzione manopola [SQL/RF GAIN] da RF GAIN a squelch.

 la regolazione di fabbrica dovrebbe essere

soddisfacente se si usa il microfono in dotazione MH-31A8J. Se invece usate un microfono reperito sul mercato potreste dover intervenire, come spiegato a pag. 39.

Manopola [

MAIN DIAL

]

Comando [

BAND]/[BAND

]

Comando [

MODE]/[MODE

]

INFORMAZIONE

Riguardo la manopola [DSP/SEL

]

La manopola [DSP/SEL] si usa in più situazioni operative, assume diversa operatività.

Se agendo su questa non cambia la sintonia o il canale correntemente selezionato significa che al momento imposta una funzione del DSP.

In questo caso premente più volte [DSP] finché dallo schermo grafico DSP scompare l’icona “>”.

Page 55FT-450D MANUALE D’USO

UTILIZZO DEI RIPETITORI

L’FT-450D può utilizzare i ripetitori presenti sui 29 e 50 MHz. Con la seguente procedura potete impostare la direzione spaziatura e il modo CTCSS e toni.

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “RPT” ruotando la manopola [

DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per impostare la direzione spaziatura tra –SHIFT, SIMPLEX e +SHIFT.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Selezionate il passo “SQL TYP” ruotando la manopola [DSP/SEL].

7. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

8. Ruotate la manopola [DSP/SEL] per impostare il modo subtoni CTCSS. Se dovete inviare il codice per l’apertura selezionate “ENC”. Invece per operare con le codifica/decodifica selezionate “ENC DEC”.

9. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

10. Selezionate il passo “TONE F” ruotando la manopola [DSP/SEL].

11. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

12. Ruotate la manopola [DSP/SEL] a selezionare il subtono CTCSS di vostro interesse tra i 50 valori standard proposti.

13. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

14. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

15. Sintonizzatevi sulla frequenza d’uscita del ripetitore.

16. Iniziate la trasmissione premendo il PTT. Noterete che la frequenza si è spostata come impostato. Parlate rivolti verso il microfono, con normale tono di voce, rilasciate il PTT per passare in ricezione.

OPERARE IN MODO FM

Comando [F]Manopola [

DSP/SEL

]

Manopola [

MAIN DIAL

]

FREQUENZA SUBTONI CTSS (HZ)

67.0 69.3 71.9 74.4 77.0 79.7 82.5 85.4

88.5 91.5 94.8 97.4 100.0 103.5 107.2 110.9

114.8 118.8 123.0 127.3 131.8 136.5 141.3 146.2

151.4 156.7 159.8 162.2 165.5 167.9 171.3 173.8

177.3 179.9 183.5 186.2 189.9 192.8 196.6 199.5

203.5 206.5 210.7 218.1 225.7 229.1 233.6 241.8

250.3 251.4

AVVERTENZA:

la spaziatura convenzionale usata con i ripetitori sui 29 MHz è 100 kHz, sulla banda dei 50 MHz può essere compresa da 500 kHz e 1.7 MHz (o più). Per programmare la spaziatura intervenite con il passo menù “RPT SFT”.

Page 56 FT-450D MANUALE D’USO

SQUELCH CODIFICATO A TONI

Usando questa funzionalità il vostro ricevitore rimane silenziato finché il segnale in arrivo non contiene lo stesso subtono da voi impostato.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “SQL TYP” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia

4. Selezionate il passo “ENC DEC” ruotando la manopola [DSP/SEL].

5. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

6. Selezionate il passo “TONE F” ruotando la manopola [DSP/SEL], abilitate l’intervento premendo questa stessa manopola.

7. Ruotate la manopola [DSP/SEL] per selezionare il CTCSS da usare tra i 50 subtoni standard proposti.

8. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

9. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

quando è attivo lo squelch a subtoni, a schermo appare l’indicazione “ ”.

OPERARE IN MODO FM

Comando [F]Manopola [

DSP/SEL

]

FREQUENZA SUBTONI CTSS (HZ)

67.0 69.3 71.9 74.4 77.0 79.7 82.5 85.4

88.5 91.5 94.8 97.4 100.0 103.5 107.2 110.9

114.8 118.8 123.0 127.3 131.8 136.5 141.3 146.2

151.4 156.7 159.8 162.2 165.5 167.9 171.3 173.8

177.3 179.9 183.5 186.2 189.9 192.8 196.6 199.5

203.5 206.5 210.7 218.1 225.7 229.1 233.6 241.8

250.3 251.4

Page 57FT-450D MANUALE D’USO

OPERARE IN MODO FM

SCANSIONE RICERCA TONO

Quando non conoscete il subtono CTCSS usato da un’altra stazione potete avviare una ricezione del segnale in arrivo finalizzata alla identificazione tono usato. Dovete ricordarvi due fattori.

 Dovete assicurarvi che il ripetitore utilizzi lo stesso tipo di toni (CTCSS).  Alcuni ripetitori non lasciano transitare il tono CTCSS; dovete quindi mettervi all’ascolto del segnale in

ingresso, cioè la trasmissione diretta da parte dell’altra stazione radio, in modo che la funzione di ricerca tono possa funzionare.

Avvio scansione identificazione tono.

1. Impostate la radio per funzionare con i subtoni (vedi paragrafo precedente). A schermo appare l’indicazione “ ”.

2. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

3. Selezionate il passo “TONE F” ruotando la manopola [DSP/SEL].

4. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

5. Premete la manopola [SCAN/PMS] per avviare la scansione del CTCSS in arrivo.

6. Quando la radio identifica il tono sosta su questo, ora l’audio può transitare.

7. Premete [DSP/SEL] per bloccare il subtono.

8. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo.

NOTA:

Ise la scansione non identifica il subotno continua indefinitamente la scansione. Nel caso può darsi che l’altra stazione non invii alcun subtono. Potete forzatamente terminarla, in ogni momento, premendo [SCAN/PMS].

Comando [

SCAN/PMS

]

Comando [F]Manopola [

DSP/SEL

]

Page 58 FT-450D MANUALE D’USO

UK5-FM

UK5-FE

UK5-FL

UK5-FK

MEM-001 UK5-FA

MEM-498

MEM-002 UK5-FB

MEM-499

MEM-003 UK5-FC

MEM-500

QMB

OPERATIVITÀ MEMORIA

FUNZIONALITÀ UTILI DELLA MEMORIA

L’FT-450D dispone di 500 locazioni di memoria canale, identificate come “MEM-001” – “MEM-500”, due canali "Home" (uno per le bande HF, l’altro per i 50 MHz), due coppie limite segmento banda, identificate da “MEM- P1L/MEM-P1U” “MEM-P2L/MEM-P2U” ed un banco memoria richiamo rapido QMB, la frequenza d’emergenza Alaska (5167.5 kHz) e cinque canali banda 60 metri (5 MHz). Ognuna (salvo canale emergenza Alaska e banda 60 metri) non registra solo la frequenza principale e il modo, ma molte impostazioni, vedi sotto. L’impostazione iniziale prevede che tutte 500 formino un gruppo, tuttavia se volete, potete ripartirle su fino dieci gruppi separati.

Appunti:

I canali memoria del FT-450D registrano i seguenti parametri (e non solo la frequenza operativa):

❒ frequenza; ❒ modo; ❒ larghezza di banda FM NARROW / WIDE; ❒ stato ATT ❒ stato IPO; ❒ stato CONTOUR e picco frequenza; ❒ stato riduzione rumore DSP e selezione algoritmo; ❒ stato filtro Notch DSP; ❒ direzione e spaziatura ripetitore; ❒ stato e tono CTCSS.

NOTA IMPORTANTE:

In rari casi i dati delle memoria si possono perdere o corrompere a causa dell’elettricità statica, dei disturbi radioelettrici o di intervento errato. Anche sostituzioni di parti possono comportare la perdita dei dati memoria. Conservate una registrazione scritta in modo che possiate ripristinare.

REGULAR MEMORY CHANNELS (500 ch)

PMS MEMORY CHANNELS (2 ch)

QMB MEMORY CHANNEL (1 ch)

60-METER (5 MHZ) BAND CHANNELS (7 ch)

(UK VERSION ONLY)

Page 59FT-450D MANUALE D’USO

PERATIVIT

MEMORIA

GRUPPI MEMORIA

A facilitare l’identificazione e la selezione dei canali della memoria, si possono ripartire su 10 gruppi. Ad esempio potreste dedicarne uno specifico per le stazioni radiodiffusione AM, uno per la radiodiffusione ad onde corte, frequenze contest, frequenze ripetitori, limiti PMS, oltri tipi di gruppo, come preferite.

Ad ogni gruppo si possono associare fino a 50 canali. Quando un canale appartiene ad un gruppo, la numerazione cambia come riportato:

Numero canali memoria

Memoria a gruppi “OFF” Memoria a gruppi “ON”

MEM-001 ~ MEM-050 M-01-01 ~ M-01-50

MEM-051 ~ MEM-100 M-02-01 ~ M-02-50

MEM-101 ~ MEM-150 M-03-01 ~ M-03-50

MEM-151 ~ MEM-200 M-04-01 ~ M-04-50

MEM-201 ~ MEM-250 M-05-01 ~ M-05-50

MEM-251 ~ MEM-300 M-06-01 ~ M-06-50

MEM-301 ~ MEM-350 M-07-01 ~ M-07-50

MEM-351 ~ MEM-400 M-08-01 ~ M-08-50

MEM-401 ~ MEM-450 M-09-01 ~ M-09-50

MEM-450 ~ MEM-500 M-10-01 ~ M-10-50

MEM-P1L ~ MEM-P2U M-11-1L ~ M-11-2U

MEM-EMG M-12-EM

UK5-FA ~ UK5-FM



M-13-FA ~ M-13-FM



Assegnazione memoria a gruppi:

1. Tenete premuto [F] per un secondo per passare

in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “MEM GRP” ruotando la

manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa

manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a selezionare

“ON”.

5. Premete [DSP/SEL]. La segnalazione “ ”

ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al

normale modo operativo premendo per un secondo [F].

Per non ripartire più la memoria in gruppi, ripetete la procedura, al passo 10 selezionate “OFF”.

Manopola

[

DSP/SEL

]

Comando

[F]

: Solo versione UK.

Page 60 FT-450D MANUALE D’USO

OPERATIVITÀ MEMORIA

UTILIZZO DELLA MEMORIA

La memoria del FT-450D permette di registrare e richiamare fino a 500 canali, ogni locazione canale contiene impostazione frequenza, modo e altre informazioni già specificate. Queste locazioni possono essere organizzate in gruppi, fino a dieci, inoltre disponete di due coppie limite di banda PMS, un banco a richiamo rapido “QMB” e due canali “Home”.

Memorizzare

1. In modo VFO selezionate la frequenza, il modo, lo stato in cui volte sia memorizzato.

2. Premete il tasto [F] e poi [V/M/ MW]. A schermo appare lampeggiate il numero del canale memoria corrente, così come il contenuto. Se non rilasciate il tasto [V/M/MW] entro 10" non avrà luogo la registrazione, la procedura di memorizzazione abortirà. La procedura di copia non avviene se non entro 10".

3. Selezionate il canale memoria su cui volete fare la registrazione ruotando [DSP/SEL]. Se avete scelto un canale che già contiene dati memorizzati, la relativa frequenza appare a schermo.

4. Premete brevemente [V/M/MW] per trasferire in memoria, nella corrente locazione, l’impostazione e la sintonia. Una nota sarà emessa, a conferma.

I dati registrati possono essere sovrascritti da nuovi.

Richiamo canali memoria

1. Passate in modo memoria premendo nel caso [

V/M/MW] . A schermo appare un numero canale.

2. Ora ruotando [DSP/SEL] selezionate il canale di vostro interesse.

Avvertenza:

per lavorare con uno specifico gruppo canali me- moria premete il tasto [DSP/SEL], ruotate la manopola [DSP/SEL], a selezionare il gruppo di vostro interesse; ora premete ancora [DSP/SEL]. Ora potete selezionare canali compresi nel gruppo corrente.

Manopola

[

DSP/SEL

]

Comando

[

V/M/MW

]

Manopola

[

DSP/SEL

]

Comando

[

V/M/MW

]

Page 61FT-450D MANUALE D’USO

PERATIVIT

MEMORIA

Cancellare i dati canale memoria

1. Passate in modo memoria premendo nel caso [

V/M/MW]. A schermo appare un numero canale.

2. Premete il tasto [F] e poi [V/M/ MW]. A schermo appare lampeggiate il numero del canale memoria corrente, così come il contenuto.

3. Selezionate il canale memoria che volete cancellare ruotando [DSP/SEL].

4. Per cancellare il contenuto del canale memoria corrente premete [CLAR].

5. Premete brevemente [V/M/MW] per cancellare la locazione corrente, a schermo si presenta selezionato ora il canale 1.

AVVERTENZA:

dopo la cancellazione a schermo sarà riportato solo il numero canale, i dati frequenza scompaiono. Se cancellate erroneamente, per recuperare il contenuto della memoria, ripetete i passi sopraindicati.

Sintonia in modo memoria

Voi potete spostare liberamente la sintonia a partire da un canale memoria, similarmente come fate in modo VFO. Se non eseguite una nuova registrazione il contenuto del canale resta inalterato.

1. Passate in modo memoria premendo nel caso [

V/M/MW].

2. Ruotate la manopola di sintonia principale, noterete che la frequenza varia. A ricordarvi che siete in modo sintonia memoria, anziché richiamo memoria, a schermo appare “M-TUNE”. In modo sintonia memoria potete cambiare il modo operativo e spostare il chiarificatore.

3. Tornate alla frequenza originale memorizzate premendo brevemente [V/M/MW]. Premendolo ancora passate in modo VFO.

Manopola

[

DSP/SEL

]

Comando

[

V/M/MW

]

UTILIZZO DELLA MEMORIA

Comando

[F]

Comando

[

CLAR

]

Manopola

[

MAIN DIAL

]

Comando

[

V/M/MW

]

Page 62 FT-450D MANUALE D’USO

OPERATIVITÀ MEMORIA

Etichette alfanumeriche per la memoria

Per facilitarne l’identificazione dei canali della memoria potete attribuire a questi delle etichette alfanumeriche che vi facilitino il compito (come denominazione radio club, ecc.). La registrazione è semplice usando il modo menù.

UTILIZZO DELLA MEMORIA

1. Richiamate il canale che si desidera aggiungere un'etichetta.

2. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

3. Selezionate il passo “MEM TAG” ruotando la manopola [DSP/SEL].

4. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia, l’indicazione “MEM TAG” è sostituita da “TAG-OFF”.

5. Premete [F] per richiamare a schermo l’etichetta già assegnata (con l’impostazione iniziale tutti i canali hanno come etichetta il numero del canale).

6. Selezionate il primo carattere etichetta ruotando la manopola di sintonia principale.

7. Passate al campo carattere successivo premendo [DSP/SEL].

8. Ripetete i passi 6 e 7 a completare l’etichetta alfanumerica, che può essere lunga fino a 7 caratteri.

9. Per correggere un errore d’immissione ruotate in senso antiorario [DSP/SEL] per portare indietro il cursore, poi re-immettete il carattere corretto.

10.Una volta completata l’etichetta premete [DSP/

SEL], la segnalazione “ ” ora è stabilmente

luminosa.

11.Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Ora In modo memoria a schermo è riportato il numero canale, durante la selezione di questo, dopo 2" commuta riportando invece l’etichetta alfanumerica.

Manopola

[

DSP/SEL

]

Comando

[

V/M/MW

]

Comando

[F]

Manopola

[

MAIN DIAL

]

Comando

[

CLAR

]

Page 63FT-450D MANUALE D’USO

PERATIVIT

MEMORIA

Disabilitare l’indicazione etichetta alfanumerica Questa è la procedura

1. Richiamate il canale che si desidera disattivare il alfanumerica "tag" (etichetta).

2. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

3. Selezionate il passo “MEM TAG” ruotando la manopola [DSP/SEL].

4. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora

UTILIZZO DELLA MEMORIA

lampeggia, l’indicazione “MEM TAG” è sostituita dalla etichetta.

5. Premete [F], la segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Manopola

[

DSP/SEL

]

Comando

[F]

Page 64 FT-450D MANUALE D’USO

OPERATIVITÀ MEMORIA

MEMORIA CANALI “HOME”

Per memorizzare due frequenze su cui vi sintonizzate frequentemente è conveniente usare i canali “Home”, che si possono richiamare con una sola azione sui tasti.

L’impostazione iniziale li prevede in HF su 29.300 MHz e sulla banda dei 50 MHz a 51.000 MHZ, FM.

Richiamo canali Home

1. Premete [F] e poi [RCL/HOME] per richiamare il canale home relativo al gruppo bande corrente (HF o 50 MHz). A schermo appare l’indicazione “Home”.

2. Per tornare al modo operativo precedente (VFO o memoria) premete ancora [F] e poi [RCL/

HOME].

Il ricetrasmettitore passa in modo VFO se si ruota [

DSP/SEL] o la manopola di sintonia principale (nei

modi AM/FM il passo menù “A&FDIAL” deve essere impostato su “ON”, per fare in modo che la manopola di sintonia principale sia attiva).he transceiver.

Modifica frequenza canali Home

L’impostazione iniziale prevede memorizzato nei canali Home in HF 29.300 MHz e sulla banda dei 50 MHz,

51.000 MHZ, FM. Potete ri.programmarli a vostro piacere, con la stessa procedura usata per i canali normali

della memoria.

1. In modo VFO selezionate la frequenza, il modo, lo stato in cui volte sia memorizzato.

2. Premete il tasto [F] e poi [V/M/MW]. A schermo appare lampeggiate il numero del canale memoria corrente, così come il contenuto. Se non rilasciate il tasto [V/M/MW] entro 10" non avrà luogo la registrazione, la procedura di memorizzazione abortirà. La procedura di copia non avviene se non entro 10".

3. Selezionate il canale memoria Home premendo [

RCL/HOME]. Una nota sarà emessa, a

conferma.

Manopola

[

DSP/SEL

]

Comando

[

RCL/HOME

]

Comando

[F]

Manopola

[

MAIN DIAL

]

Comando

[

V/M/MW

]

Comando

[F]

Comando

[

RCL/HOME

]

Page 65FT-450D MANUALE D’USO

PERATIVIT

MEMORIA

BANCO MEMORIA “RAPIDO” QMB

Questo banco memoria è indipendente dai canali memoria normali e PMS può rapidamente memorizzare parametri operativi da richiamare in seguito.

Memorizzazione

1. In modo VFO sintonizzate la frequenza di vostro interesse.

2. Premete brevemente [STO/VOX]. La nota emessa conferma che il contenuto registro VFO è stato registrato nella memoria QMB.

Richiamo

1. Premete [RCL/HOME]. A schermo appare l’indicazione canali QMB.

2. Per tornare al modo operativo precedente (VFO o memoria) premete ancora [RCL/HOME].

Avvertenza:

ruotando la manopola di sintonia principale o cambiando il modo operativo mettete il ricetrasmettitore in modo sintonia memoria (a schermo la segnalazione “QMB” è sostituita da “MT- QMB”), è un modo temporaneo, pseudo-VFO, per spostarsi dalla frequenza memorizzata in una locazione della memoria. Se non sovrascrivete il contenuto del canale memoria corrente, questa operazione non ne altera il contenuto. Tornate alla frequenza e/o al modo originale QMB premendo

[

RCL/HOME].

Comando

[

STO/VOX

]

Comando

[

RCL/HOME

]

Page 66 FT-450D MANUALE D’USO

CANSIONE

Voi potete avviare la scansione del FT-450D sia in modo VFO sia in modo memoria, la radio entrerà in sosta sui canali occupati da una stazione sufficientemente intensa da aprire lo squelch.

SCANSIONE IN MODO VFO E MEMORIA

Approntamento

Per avviare la scansione bisogna impostare la configurazione manopola [SQL/RF GAIN] su “Squelch” intervenendo sul passo menù “SQL/RFG”.

1. Tenete premuto [F] per un secondo per passare ancora in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “SQL/ RFG” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare “SQL”, così la manopola [SQL/RF GAIN] regolerà la soglia squelch.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Manopola

[

DSP/SEL

]

Comando

[F]

Manopola

[

SQL/RF GAIN

]

Page 67FT-450D MANUALE D’USO

CANSIONE

Scansione VFO/memoria

1. Silenziate la radio in presenza del solo rumore di fondo ruotando il comando [SQL/RF GAIN], l’indicazione a schermo “ ” scompare.

2. Avviate la scansione a salire premendo il tasto [

SCAN/PMS] (a salire di frequenza o di numero

canale memoria).

3. Mentre questa procede se volete invertire la direzione ruotate di uno scatto la manopola di sintonia principale, in direzione contraria (in questo esempio, verso antiorario). Riscontrerete l’inversione di direzione avanzamento scansione. Se disponete del microfono MH-31A8J (o MD- 100A8X: opzione) potete invertire la direzione della scansione agendo prolungatamente (1") sui tasti

[UP]/[

DWN].

4. In modo AM/FM quando in scansione si sintonizza un segnale sufficientemente intenso da aprire lo squelch questa entra in sosta per 5" dopodiché riprende. In modo SSB, CW e dati basato su SSB quando in scansione si sintonizza un segnale sufficientemente intenso da aprire lo squelch, lo oltrepassa molto lentamente dandovi tempo, se volete, di fermare la scansione.

5. Per terminare la scansione premete il tasto [

SCAN/PMS] o il PTT.

AVVERTENZA:

potete impostare il modo di riavvio della scansione, dopo che ha sostato su un segnale, tramite il passo del menù “SCN RES”. L’impostazione iniziale è su “5Sec”, cioè trascorsi 5" in sosta si riavvia; potete invece preferire il riavvio alla caduta della portante. Maggiori informazioni a pag. 85.

Quando si è in modo gruppo canali, saranno esplorati in scansione soltanto i canali appartenenti al gruppo corrente.

Manopola

[

DSP/SEL

]

Comando

[

SCAN/PMS

]

Manopola

[

SQL/RF GAIN

]

SCANSIONE IN MODO VFO E MEMORIA

Manopola

[

MAIN DIAL

]

Page 68 FT-450D MANUALE D’USO

CANSIONE PROGRAMMABILE

(

PMS

)

Per limitare la scansione (e la sintonia manuale) entro specifici segmenti di banda potete usare la funzionalità scansione programmata in memoria (PMS), questa utilizza due coppie dedicate di canali memoria (“MEM- P1L/MEM-P1U” e “MEM-P2L/MEM-P2U”). Può risultare particolarmente per limitarvi ad operare entro i limiti concessi dalla vostra licenza.

1. Memorizzate il limite inferiore e superiore di sintonia/scansione nella coppia (“MEM-P1L e MEM-P1U” (o nell’altra coppia). Per le istruzioni procedura registrazione memoria riferitevi a pag.

58.

2. Premete [F] e poi [SCAN/PMS].

3. Premete brevemente [DSP/SEL] a selezionare “PMS-1”, “PMS2” o “PMS1+2”. PMS-1: la scansione è limitata nel segmento

di banda memorizzato nella coppia MEM-P1L e MEM-P1U.

PMS-2: la scansione è limitata nel segmento

di banda memorizzato nella coppia MEM-P2L e MEM-P2U.

PMS-1+2: la scansione è limitata in entrambi i

segmento di banda memorizzato nelle coppie MEM-P1L e MEM-P1U e

MEM-P2L e MEM-P2U. Se una coppia non è stata utilizzata la selezione PMS-1+2 non è disponibile.

4. Premete [SCAN/PMS].

5. Silenziate la radio in presenza del solo rumore di fondo ruotando il comando [SQL/RF GAIN], l’indicazione a schermo “ ” scompare.

6. Avviate la scansione a salire premendo il tasto [

SCAN/PMS] (a salire di frequenza o di numero

canale memoria).

7. Mentre questa procede se volete invertire la direzione ruotate di uno scatto la manopola di sintonia principale, in direzione contraria (in questo esempio, verso antiorario). Riscontrerete l’inversione di direzione avanzamento scansione. Se disponete del microfono MH-31A8J (o MD- 100A8X: opzione) potete invertire la direzione della scansione agendo prolungatamente (1") sui tasti

[UP]/[

DWN].

8. In modo AM/FM quando in scansione si sintonizza un segnale sufficientemente intenso da aprire lo squelch questa entra in sosta per 5" dopodiché riprende. In modo SSB, CW e dati basato su SSB quando in scansione si sintonizza un segnale sufficientemente intenso da aprire lo squelch, lo oltrepassa molto lentamente dandovi tempo, se volete, di fermare la scansione.

AVVERTENZA:

Quando si è in modo gruppo canali, saranno esplorati in scansione soltanto i canali appartenenti al gruppo corrente.

Manopola

[

DSP/SEL

]

Comando

[

SCAN/PMS

]

Manopola

[

SQL/RF GAIN

]

Manopola

[

MAIN DIAL

]

Comando

[F]

Page 69FT-450D MANUALE D’USO

OTA

Page 70 FT-450D MANUALE D’USO

LTRE IMPOSTAZIONI

IMPOSTAZIONI SCHERMO

Luminosita schermo

La luminosità dello schermo si può regolare su cinque livelli.

1. Per intervenire sulla regolazione luminosità schermo premete [F] e poi [METER/DIM].

2. Ruotate la manopola [DSP/SEL] a trovare il livello per voi più confortevole, 0 – 4.

3. Salvate la nuova impostazione e tornate al normale modo operativo premendo [METER/

DIM].

Contrasto schermo

Anche il contrasto dello schermo si può regolare, su 24 livelli.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “CONT” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a trovare il livello del contrasto per voi più confortevole, 1 - 24. Premendo [RCL/HOME] si impone la regolazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Manopola

[

DSP/SEL

]

Comando

[

METER/DIM

]

Comando

[F]

Manopola

[

DSP/SEL

]

Comando

[

RCL/HOME

]

Comando

[F]

Page 71FT-450D MANUALE D’USO

IMPOSTAZIONE CICALINO

Impostazione cicalino

Si regola il volume del cicalino intervenendo sul passo “BEEPVOL”.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “BEEPVOL” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] a trovare il livello volume cicalino preferito (FIX 0 - FIX 100). ATTENZIONE! Non impostatelo su un livello eccessivamente elevato. Provatelo premendo [METER/DIM] mentre regolate agendo sulla manopola [DSP/SEL]. Se volete regolare il volume cicalino tramite la manopola [AF GAIN] premete [F], a cambiare l’indicazione “LNK-XX”, ruotate [DSP/SEL] per impostare il rapporto tra il volume audio ricevuto ed il cicalino. Gamma di selezione compresa da “LNK-50” ~ “LNK 0” ~ “LNK+50”. Con “LNK 0” il volume del cicalino è pari a quello audio. Premendo [RCL/HOME] si impone la regolazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

LTRE IMPOSTAZIONI

Comando [

RCL/HOME

]

Comando [F]

Manopola [

DSP/SEL

]

Comando [

METER/DIM

]

Page 72 FT-450D MANUALE D’USO

Tono cicalino

Tramite il passo menù “BEEPTON” potete variare la tonalità del cicalino..

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “BEEPTON” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare il tono tra 440/880/1760 Hz (impostazione iniziale 880 Hz). Provatelo premendo [METER/

DIM] mentre regolate agendo sulla manopola

[

DSP/SEL].

Premendo [RCL/HOME] si impone la regolazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

IMPOSTAZIONE CICALINO

LTRE IMPOSTAZIONI

Comando [

RCL/HOME

]

Comando [F]

Manopola [

DSP/SEL

]

Comando [

METER/DIM

]

Page 73FT-450D MANUALE D’USO

SPEGNIMENTO AUTOMATICO (APO

)

La funziona APO spegne automaticamente il ricetrasmettitore dopo un periodo, impostato dall’utente, di inattività (PTT o intervento sui comandi). Cioè se non agite su alcun comando posto sul pannello frontale o ruotate la manopola di sintonia, usate i tasti presenti nel microfono o trasmettete, e il ricetrasmettitore non è in scansione o in monitoraggio prioritario, la radio si spegnerà automaticamente, trascorso il periodo programmato. L’intervallo è programmabile da 1 a 12 ore o escluso “APO Off”. questa funzionalità, in installazione mobile, è utile per limitare l’assorbimento di energia dalla batteria, quando vi dimenticate il ricetrasmettitore acceso.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “

”.

2. Selezionate il passo “APO” ruotando la manopola [

DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per selezionare il tempo “Swich-off” oppure “off”. Premendo [RCL/HOME] si impone la regolazione iniziale di fabbrica.

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

ISe non c’è attività nell’intervallo programmato, la segnalazione “APO” lampeggia a schermo, un minuto prima dello scadere il cicalino avverte, poi il microprocessore spegnerà la radio.

LTRE IMPOSTAZIONI

Manopola

[

DSP/SEL

]

Comando

[

RCL/HOME

]

Comando

[F]

Page 74 FT-450D MANUALE D’USO

OPERATIVITÀ RTTY (TELESCRIVENTE

)

La maggior parte del traffico RTTY oggigiorno è svolto con un TNC o un sistema basato su PC che utilizza i toni AKSF. Se si opera in RTTY con una unità terminale TU o con l’uscita AFSK di un TNC prendete in considerazione quanto si seguito esposto. Esaminate anche il diagramma collegamento per la vostra TU.

IMPOSTAZIONE RTTY

Prima di poter operare in RTTY rivolgete la vostra attenzione ai passi d’impostazione elencati nella tabella a destra.

IMPOSTAZIONE BASE

1. Premete i tasti [MODE]/[MODE] fino a far apparire a schermo “ ” e “ ”. Si attiva il modo RTTY modo iniezione “LSB”, che è il metodo generalmente usato dai radioamatori.

2. Quando iniziate a battere sulla tastiera del TU o del PC in emulazione, il comando di trasmissione sarà inviato automaticamente.

NOTA:

se prospettate di fare trasmissioni più lunghe di pochi minuti vi raccomandiamo di ridurre la potenza ad 1/ 3 – 1/2 rispetto al normale, agendo su passo menù “RFPOWER”.

APPUNTI:

nel FT-450D c’è un modo definito come “FSK” dove la chiusura di una linea verso massa commuta l’alternanza toni mark/space. Su questo ricetrasmettitore il modo RTTY non è basato su AFSK, quindi questo tipo d’uscita da un TNC non esegue la commutazione mark/space. Per le trasmissioni Packet o altri analoghi modi dati AFSK dovete usate il modo Packet.

PASSO MENÙ

RTY SFT (RTTY SHIFT

)

RTY TON (RTTY TONE

)

RTYRPOL (RTTY RX POLARITY

)

RTYTPOL (RTTY TX POLARITY

)

VALORI DISPONIBILI

170 / 200 / 425 / 850 Hz

1275 / 2125 Hz

NOR / REV NOR / REV

AVVERTENZE:

 Siccome non è prevista la regolazione di livello

del FSK in ingresso (FSK IN presa “DATA”), agite sull’unità terminale TU.

 La spaziatura mark/space usata solitamente

nelle comunicazioni amatoriali in RTTY è 170 Hz. Tramite il passo del menù “RTY SFT” è possibile usare altre spaziature. L’FT-450D è inizialmente impostato per usare il tono acuto (centrato su 2125 Hz), tramite il passo del menù “RTY TON” è possibile usare il tono grave (1275 Hz).

 Potreste riscontrare che alcune stazioni RTYY

non riuscite a decodificarle anche se il segnale ricevuto è sufficientemente inteso. Potrebbe esserci un problema di polarità mark/space, provate a impostare il passo del menù “RTYRPOL” su “REU” (inversa) per vedere se si risolve. È anche previsto un passo dedicato “RTYTPOL” per invertire in trasmissione la polarità mark/space.

IN PTT

FSK

OUT

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

N.C. GND PTT FSK OUT AF IN N.C.

DATA JACK

DATA IN (Pin 1)

Pin 6

GND (Pin 2)

DATA PTT (Pin 3)

FSK IN (Pin 4)

DATA OUT (Pin 5)

SQL OUT(

)

Page 75FT-450D MANUALE D’USO

OPERATIVITÀ IN PACKET

È facile operare “a pacchetti” con l’FT-450D, collegate il vostro terminale controllo di nodo TNC, al ricetrasmettitore come riportato in figura.

IMPOSTAZIONE PACKET

(

ANCHE FREQUENZE SOTTOPORTANTI

)

Prima di poter operare è necessario cambiare, tramite il menù, l’impostazione passo “D TYPE”, imponendo “USER-L” (per Paket basato su LSB) o

IMPOSTAZIONE BASE

1. Premete i tasti [MODE]/[MODE] fino a far apparire a schermo “ ” e “ ” (Packet basato su LSB) o “ ” (Packet basato su USB)..

2. Quando si riceve il comando trasmissione dal TNC, il ricetrasmettitore FT-450D automaticamente passerà in trasmissione. Similarmente il comando ritorna in ricezione comporterà che la radio passi in ricezione.

AVVERTENZE:

 Siccome non è prevista la regolazione di livello

in ingresso ed uscita DATA (presa “DATA”), agite sull’unità terminale TU.

 In modo Packet, tramite la presa posteriore

DATA, la presa posta sul pannello frontale MIC è esclusa, così non avrete problemi causati dal microfono “aperto” durante il modo dati.

NOTA:

se prospettate di fare trasmissioni più lunghe di pochi minuti vi raccomandiamo di ridurre la potenza ad 1/ 3 – 1/2 rispetto al normale, agendo su passo menù “RFPOWER”.

APPUNTI:

Specifiche presa DATA

 DATA IN

Livello ingresso: 60 mVpp Impedenza ingresso: 600 Ohms

 DATA OUT

Livello fisso indipendente dalla posizione di [

AF GAIN] o [SQL/RF GAIN].

Livello uscita: 500 mVpp Impedenza uscita: 600 Ohms

DATA

OUT

PTT

DATA

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

TNC

DATA OUT GND PACK ET PT T N.C. DATA IN (SQL Control).

DATA JACK

DATA IN (Pin 1)

Pin 6

GND (Pin 2)

DATA PTT (Pin 3)

FSK IN (Pin 4)

DATA OUT (Pin 5 )

SQL OUT(

)

“USER-U” (per Paket basato su USB), in modo che la radio sia opportunamente configurata.

Page 76 FT-450D MANUALE D’USO

LTRI MODI DATI BASATI SU

AFSK

L’FT-450D può anche essere usato in modo dati basato sull’SSB, collegate l’apparecchio seguendo come illustrato.

APPUNTI:

se avete configurato il passo menù “DIG VOX” a regolare il guadagno VOX (1 - 100), il ricetrasmettitore opera in modo “VOX”, non è quindi necessario connettere la linea PTT. Così è semplificato interfacciare opportunamente una scheda audio di un PC, ecc.

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

LINE IN or MIC IN LINE OUT or MIC OUT COM PORT

Interface

DATA OUT GND PACKET PTT N.C. DATA IN N.C.

DATA JACK

DATA IN (Pin 1)

Pin 6

GND) (Pin 2)

DATA PTT (Pin 3)

FSK IN (Pin 4)

DATA OUT (Pin 5)

SQL OUT(

Page 77FT-450D MANUALE D’USO

LTRI MODI DATI BASATI SU

AFSK

NOTA

Page 78 FT-450D MANUALE D’USO

MODO MENÙ

Il sistema di menù del FT-450D permette di personalizzare fortemente l’apparato. Potete impostare il ricetrasmettitore in modo che sia configurato esattamente per le vostre esigenze operative I 62 passi del menù sono raggruppati in categorie d’utilizzo da “EXT MNU” a “VOXGAIN”. Si può impostarlo in modo che richiami tutte i 62 passi o solo i 16 più usati..

USO DEL MENÙ

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “MENU”.

2. Selezionate il passo di vostro interesse ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per cambiare il parametro o la condizione del passo

5. Premete [DSP/SEL]. La segnalazione “ ” ora è stabilmente luminosa.

6. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Manopola

[

DSP/SEL

]

Modo azzeramento menù

Passo o impostazione menù

Comando

[F]

Potete riportare tutti i passi del menù alla impostazione iniziale.

1. Spegnete l’apparecchio agendo sul comando posto sul pannello frontale [

POWER].

2. Accendete l’apparecchio tenendo premuto [F] mentre agite su [POWER].

Comando

[

POWER

]

Comando

[F]

FUNZIONE MENÙ VALORI DISPONIBILI IMPOSTAZIONE INIZIALE

EXT MNU (MENU ESTESO) ON / OFF ON A&FDIAL (SINTONIA AM e FM) DISABLE / ENABLE DISABLE APO (INTERVALLO APO) OFF / 1 ~ 12 (h) OFF BCN TIM (INTERVALLO BEACON) OFF / 1 ~ 255 (sec) OFF BCN TXT (TESTO BEACON) - - BEEPTON (TONO BEEP) 440 / 880 / 1760 (Hz) 880Hz BEEPVOL FIX0 ~ FIX100 or LNK-50 ~ LNK0 ~ LNK+50 FIX10 or LNK-8 CAT RTS DISABLE / ENABLE ENABLE CAT TOT

10 / 100 / 1000 / 3000 (mSec) 10

(TEMPO ATTESA COMANDO CAT) CATRATE 4800 / 9600 / 19200 / 38400 (bps)/DATA 4800 CLAR (CLAR DIAL/SEL) DIAL / SEL DIAL CLK SFT (VARIAZIONE CLOCK) ON / OFF OFF CONT (CONTRASTO SCHERMO) 1 ~ 24 10 CW AUTO (MODO AUTO CW) ON / OFF OFF CW BFO USB / LSB / AUTO USB CW DLY (RITARDO CW DELAY) FULL / 30 ~ 3000 (mSec) 250 CW KEY

NOR / REV NOR

(INVERISIONE TASTO CW REV) CW QSK 15 / 20 / 25 / 30 (mSec) 15

Page 79FT-450D MANUALE D’USO

MODO MENÙ



: Dipende dalle versioni del ricetrasmettitore

FUNZIONE MENÙ VALORI DISPONIBILI IMPOSTAZIONE INIZIALE

CWPADDL (PALETTE CW) KEY / MIC KEY CWPITCH 400 / 500 / 600 / 700 / 800 (Hz) 700 CWSPEED 4 wpm (20cpm) ~ 60 wpm (300cpm) 12wpm (60cpm) CWSTONE (TONO LATERALE CW) FIX0 ~ FIX100 or LNK-50 ~ LNK0 ~ LNK+50 FIX10 or LNK-8 CWTRAIN (ADDESTRAMENTO CW) N: / A: / M: N: CWWEIGT (CARATURA CW) 1/2.5 ~ 1/4.5 1/3.0 D DISP (SCHERMO DATA) -3000 ~ 0 ~ +3000 (Hz) 0 D TYPE (MODO DTAT) RTTY / USER-L / USER-U RTTY DIALSTP (PASSO SINTONIA) SSB/CW:1/10/20 (Hz), AM/FM:100/200 (Hz)

SSB/CW:10,AM/FM:100

DIG VOX OFF / 1 ~ 100 OFF EMERGEN (EMERGENZA) ON / OFF OFF KEYHOLD

0.5 / 1.0 / 1.5 / 2.0 1.0

(TEMPO PRESSIONE PRLUNGATA) LOCKMOD (MODO BLOCCO) FREQ / PANEL / ALL FREQ M-TUNE ON / OFF ON MEM GRP (GRUPPI MEMORIA) ON / OFF OFF MEM TAG TAG-OFF / TAGNAME TAG-OFF MIC EQ 0 ~ 9 0 MICGAIN LOW / NOR / HIGH NOR MICSCAN (

avvio scansione da microfono

) ON / OFF ON MY BAND ON / OFF ON MY MODE ON / OFF ON P M-DWN (tasto microfono DWN) One of 52 functions (See page 16) DWN P M-FST (tasto microfono FAST) One of 52 functions (See page 16) N/A P M-UP (tasto microfono UP) One of 52 functions (See page 16) UP PEAKHLD

ON / OFF ON

(memorizzazione lettura di picco) PNL-C.S One of 52 functions (See page 16) VCC QSPL F (spaziatura veloce) -20 ~ 0 ~ +20(KHz) +5 RFPOWER (impostazione potenza RF) 5 ~ 100 100 RPT (direzione spaziatura trasmissione) - SHIFT / SIMPLEX / +SHIFT SIMPLEX RPT SFT

0 ~ 9.99 

(impostazione spaziatura ripetitore) RTY SFT (spostamento RTTY) 170 / 200 / 425 / 850 170 RTY TON (tono RTTY) 1275 / 2125 (Hz) 2125 RTYRPOL (polarità RTTY) NOR / REV NOR RTYTPOL (polarità TX RTTY) NOR / REV NOR SCN RES (ripresa scansione) BUSY / TIME 1 ~ 10 TIME5

SELDIAL (modo SEL DIAL MODE)

CWSTONE / CWSPEED / 100KHz /1MHz

100KHZ

/ MICGAIN / RFPOWER SQL TYP (tipo squelch) OFF / ENC / ENC DEC OFF SQL/RFG (SQL/RF GAIN) SQL / RF GAIN RF GAIN STBY BP (passo) ON / OFF OFF TONE F (frequenza tono) 67 ~ 254.1 (Hz) 88.5 (Hz) TOT (tempo max. tx) OFF/1 ~ 20 (Min) OFF

TUNER (TUNER/ATAS)

ATAS / EXT ATU / INT ATU

INT ATU

/ INTRATU / F TRANS VOX DLY (ritardo VOX) 100 ~ 3000 (ms) 500 (ms) VOXGAIN 1 ~ 100 50

Page 80 FT-450D MANUALE D’USO

EXT MNU (MENU ESTESO)

Funzione: Attiva / Disattiva il modo menù esteso Valori disponibili: ON / OFF Imp. iniziale: ON

OFF: il menù propone solo i 16 passi più usati. ON: appaiono proposti tutti i 62 passi del menù.

A&FDIAL (SINTONIA AM e FM)

Funzione: Attiva o disattiva ma manopola di sintonia

principale [MAIN DIAL] in modo AM e FM.

Valori disponibili: ENABLE / DISABLE Imp. iniziale: DISABLE

ENABLE: si varia la sintonia agendo sulla manopola

[

MAIN DIAL] anche in modo AM/FM

mode.

DISABLE: la manopola di sintonia principale non

varia la frequenza in modo AM / FM mode.

APO (INTERVALLO APO)

Funzione: impostazione OFF / 1~12 (h). Valori disponibili: ON / OFF Imp. iniziale: OFF

S’imposta l’intervallo prima che intervenga lo spegnimento automatico in caso d’inutilizzo.

BCN TIM (INTERVALLO BEACON)

Funzione: seleziona la cadenza invio messaggio. Valori disponibili: OFF/1~255 (sec) Imp. iniziale: OFF

BCN TXT (TESTO BEACON)

Funzione:memorizza messaggio Beacon, lungo

fino a 118 caratteri.

Maggiori informazioni a pag. 40.

BEEPTON (TONO BEEP)

Funzione: selezione frequenza tono cicalino. Valori disponibili: 440 / 880 / 1760 (Hz) Imp. iniziale: 880 (Hz)

BEEPVOL

Funzione: regolazione volume cicalino. Valori disponibili: FIX0 ~ FIX100 or

LNK-50 ~ LNK 0 ~ LNK+50

Imp. iniziale: FIX10 or LNK-8

CAT RTS

Funzione: attiva / disattiva la porta RTS presa CAT. Valori disponibili: DISABLE/ENABLE Imp. iniziale: ENABLE

CAT TOT (

TEMPO ATTESA COMANDO CAT

)

Funzione: impostazione intervallo attesa ingresso

comando CAT.

Valori disponibili: 10 / 100 /1000 / 3000 (ms) Imp. iniziale: 10

Trascorso questo si chiude l’immissione ingresso dati CAT.

CATRATE

Funzione: impostazione velocità ricetrasmettitore

comandi CAT.

Valori disponibili: 4800/9600/19200/38400 (bps)/ DATA Imp. iniziale: 4800 Si imposta la velocità CAT del ricetrasmettitore. Impostando “CATRATE” su “DATA” si attiva la RTTY alla presa CAT. Interconnessione RTTY sotto riportata.

MODO MENÙ

(

)

(

)

(

)

Requires the RTTY Software (Not Supplied)

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

Page 81FT-450D MANUALE D’USO

CLAR (CLAR DIAL/SEL)

Funzione: impostazione regolazione CLAR Valori disponibili: DIAL / SEL Imp. iniziale: DIAL

Definisce quale comando usare per impostare lo spostamento di frequenza.

CLK SFT (VARIAZIONE CLOCK)

Funzione: Variare la frequenza “Clock” della CPU. Valori disponibili: ON / OFF Imp. iniziale: OFF

Si interviene solo se è prodotto un battimento interno che cade sulla desiderata.

CONT (CONTRASTO SCHERMO)

Funzione: regolazione contrasto schermo Valori disponibili: 1~24 Imp. iniziale: 10

Il livello cotnrasto schermo è impostato 1-13

CW AUTO (MODO AUTO CW)

Funzione: Attiva la presa KEY per operare in CW

mentre si è in modo SSB.

Valori disponibili: OFF / ON Imp. iniziale: OFF

OFF: la presa KEY è attiva solo in modo CW. ON: la presa e KEY è attiva in tutti I modi (modo

SSB: A1A). Pertanto in SSB potete chiedere di passare in CW senza dover intervenire sul FT-450, se l’impostazione passo è su “ON.”

CW BFO

Funzione: imposta lato iniezione portante in modo

CW.

Valori disponibili: USB / LSB / AUTO Imp. iniziale: USB

USB: oscillatore portante CW iniettato lato USB LSB: oscillatore portante CW iniettato lato LSB AUTO: oscillatore portante CW iniettato lato LSB

operando sui 7 MHz e sotto, su USB side operando sui 10 MHz e sopra.

CW DLY (RITARDO CW DELAY)

Funzione: impostazione tempo recupero ricevitore

operando in modo pseudo-VOX CW semi-break-in.

Valori disponibili: FULL / 30~3000ms Imp. iniziale: 250

Il tempo di recupero si può variare a passi di 10 mS. Se fate frequenti pause in invio è opportuno un ritardo maggiore.

CW KEY (INVERISIONE TASTO CW REV)

Funzione: impostazione configurazione cablaggio

manipolatore.

Valori disponibili: NOR / REV Imp. iniziale: NOR

Tramite menù si può invertire la polarità manipolatore quando l’operatore è mancino o si lavora multioperaore. NOR(NORMAL): l a polarità manipolatore è

normale. Il contatto centrale pro- duce punti, l’anello linee.

REV(REVERSE): la polarità manipolatore è invertita.

Il contatto centrale produce linee, l’anello punti.

CW QSK

Funzione: impostazione tempo ritardo tra chiusura

tasto e invio portante in modo QSK con il manipolatore interno.

Valori disponibili: 15 / 20 / 25 / 30 (ms) Imp. iniziale: 15 (ms) Note:

se selezionate “25 ms” o “30 ms,” non provate a impostare il passo “CW SPEED” ad una velocità superiore a 50 wpm (250 cpm), altrimenti sarà impossibile trasmettere.

CWPADDL (PALETTE CW)

Funzione: quando attivato il tasti [UP]/[DWN] del

microfono opzionale MH-31A8J possono essere usati per battere in CW.

Valori disponibili: KEY / MIC Imp. iniziale: KEY

KEY: si seleziona il tasto connesso alla presa KEY. MIC: quando è selezionato “MIC,” i tasti [UP]/[DWN

]

del microfono MH-31A8J possono essere usati per battere in CW (a manipolatore elettronico interno attivato).

CWPITCH

Funzione:impostazione tonalità nota battimento

CW, (spaziatura BFO offset) e frequenza centrale filtro CW.

Valori disponibili: 400 / 500 / 600 / 700 / 800 (Hz) Imp. iniziale: 700

La tonalità CW può essere regolata a passi di 100 Hz.

MODO MENÙ

Page 82 FT-450D MANUALE D’USO

CWSPEED

Funzione:impostazione velocità battuta

manipolatore elettronico incorporato.

Valori disponibili: 4 wpm(20cpm)~60wpm(300cpm) Imp. iniziale: 12wpm (60cpm)

Potete regolare la velocità in termini di wpm (parole al minuto), o cpm (caratteri al minuti). Si commuta tra”wpm” e “cpm” semplicemente premendo [F].

Nota:

se si imposta CW QSK su 25 ms, l’impostazione di CW SPEED non deve eccedere 50 wpm (250 cpm). Se si imposta CW QSK su 30 ms, l’impostazione di CW SPEED non deve eccedere 42 wpm (210 cpm). Il ritardo rende impossibile la trasmissione.

CWSTONE (TONO LATERALE CW)

Funzione: impostazione livello volume tono laterale CW. Valori disponibili: FIX0 ~ FIX100 or

LNK-50 ~ LNK 0 ~ LNK+50

Imp. iniziale: FIX10 or LNK-8

CWTRAIN (ADDESTRAMENTO CW)

Funzione: impostazione funzionalità addestramento.

Valori disponibili: N: / A: / M: Imp. iniziale: N:

Invio codici Morse casuali a gruppi di 5 caratteri tramite la nota laterale. N: solo caratteri numerici A: solo caratteri alfabetici M: caratteri numerici e alfabetici (miscelati)

CWWEIGT (CARATURA CW)

Funzione: impostazione caratura CW. Valori disponibili: 1/2.5~1/4.5 Imp. iniziale: 1/3.0

Impostazione rapporto punto/linea manipolatore interno incorporato.

D DISP (SCHERMO DATA)

Funzione: modo operativo DIG (USER-L o USER-

U).

Valori disponibili: -3000Hz ~ 0 ~ +3000Hz Imp. iniziale: 0

Definisce la spaziatura di frequenza operando in modo DIG (USER-L or USER-U)

D TYPE (MODO DTAT)

Funzione:selezione modo e banda laterale (se

applicabile) in modo digitale “DIG”.

Valori disponibili: RTTY/USR-L/USR-U Imp. iniziale: RTTY

RTTY: operare in FSK RTTY USR-L: programmato dall’utente, basato in modo

LSB

USR-U: programmato dall’utente, basato in modo

USB

DIALSTP (PASSO SINTONIA)

Funzione: impostazione passo di frequenza della manopola sintonia. Valori disponibili: SSB/CW: 1 / 10 / 20 (Hz)

AM/FM: 100 / 200 (Hz)

Imp. iniziale: SSB/CW: 10 (Hz), AM/FM: 100 (Hz) Per ogni modo si può specificare un passo di sintonia manopola principale.

DIG VOX

Funzione: impostazione sensibilità circuito VOX in

modo DIG.

Valori disponibili: OFF / 1~100 Imp. iniziale: OFF

EMERGEN (EMERGENZA)

Questo menù semrpe da impostare su OFF.

KEYHOLD (TEMPO PRESSIONE PRLUNGATA)

Funzione:imposta da durata della pressione per

comando prolungato.

Valori disponibili: 0.5 / 1.0 / 1.5 / 2.0 Imp. iniziale: 1.0

MODO MENÙ

Page 83FT-450D MANUALE D’USO

LOCKMOD (MODO BLOCCO)

Funzione:impostazione modo blocco comandi

pannello frontale e sintonia

Valori disponibili: FREQ / PANEL / ALL Imp. iniziale: FREQ

Seleziona modalità blocco comando [LOCK]. FREQ: blocca i comandi sul pannello frontale e le

manopole che impongono a variazioni di frequenza .

Pannello frontale:

comandi [A=B], [FAST], [BAND], [A/B], [MW],[

V/M], [HOME], [RCL], [STO], [SPLIT],

[

PMS], [SCN], manopola sintonia principale,

manopola [DSP/SEL] (rotazione o pressione).

comandi [C.S]:

QSPL, DWN, FAST, UP Microfono: MH-31A8J (o facoltativo MH-36E8J, MD-100A8X e MD-200A8X)

tasto [UP], [DWN], [FAST

]

ALL: blocca tutti i comandi e le manopole sul

pannello frontale (salvo POWER e LOCK) e i tasti microfono.

Pannello frontale:

[

DSP], [PROC/KEYER], [ATT/IPO], [AGC],

[MODE], [NB], [CLAR], [A=B], [FAST], [

BAND], [A/B], [HOME], [RCL], [VOX],

[

STO], [STEP], [SPLIT], [MW], [V/M], [PMS],

[

SCAN], manopola sintonia principale,

manopola [DSP/SEL] (rotazione o pressione) (manopola [CLAR])

manopola [C/S]:

MONI, N/A, P/B, PLAY1, PLAY2, PLAY3, QSPL,

SWR, VCC, DWN, FAST, UP Microfono: MH-31A8J (o facoltativo MH-36E8J, MD-100A8X e MD-200A8X)

tasto [UP], [DWN], [FAST

]

MODO MENÙ

PANEL: blocca tutti i comandi e le manopole sul pannello frontale.

comandi [DSP], [PROC/KEYER], [ATT/IPO], [

AGC], [MODE], [NB], [CLAR], [A=B], [FAST],

[

BAND], [A/B], [HOME], [RCL], [VOX], [STO],

[

STEP], [SPLIT], [MW], [V/M], [PMS], [SCAN],

manopola sintonia principale, manopola [

DSP/SEL] (rotazione o pressione), comando

[

METER

]

M-TUNE

Funzione:consentire/impedire sintonia in modo

memoria.

Valori disponibili: ON / OFF Imp. iniziale: ON

ON: permessa procedendo dal canale memoria e

home al VFO.

OFF: non permessa procedendo dal canale memo-

ria e home al VFO. In modo sintonia memoria potete liberamente spostarvi dalla frequenza canale memoria, in modo simile a VFO. Però senza alterare il contenuto della memoria, finché non imporrete una nuova registrazione.

MEM GRP (GRUPPI MEMORIA)

Funzione: Attiva/disattiva la funzionalità di ripartire in gruppi la memoria canali.

Valori disponibili: ON / OFF Imp. iniziale: OFF

Quando questo passo è impostato su “ON” i 500 canali della memoria possono essere ripartiti in 10 gruppi, ognuno composta la massimo di 50 canali.

MEM TAG

Funzione: memorizza etichette alfanumeriche asso-

ciate ai canali memoria.

Maggiori informazioni a pag. 62.

Page 84 FT-450D MANUALE D’USO

MIC EQ

Funzione: impostazione equalizzatore microfonico DSP.

Valori disponibili: 0 ~ 9 Imp. iniziale: 0

Si può selezionare la curva di risposta tra: 0: piatta 1: riduzione componenti bassa frequenza; 2: riduzione componenti medi; 3: riduzione componenti acuti; 4: esaltazione componenti acuti; 5: esaltazione componenti medi; 6: esaltazione componenti bassa frequenza; 7: riduzione componenti bassa frequenza ed

esaltazione componenti acuti;

8: riduzione componenti bassa frequenza ed

esaltazione componenti medi;

9: riduzione componenti bassa frequenza ed

esaltazione componenti acuti.

MICGAIN

Funzione: regolazione guadagno microfonico Valori disponibili: LOW / NOR / HIGH Imp. iniziale: NOR

Regola il livello di guadagno per SSB/AM/FM. LOW: automaticamente s’esclude il processore del

parlato a livello elevato.

NOR: con normale livello s’inserisce

automaticamente il processore del parlato.

HIGH: con livello basso automaticamente

s’inserisce il processore del parlato.

MICSCAN (

avvio scansione da microfono

)

Funzione: possibilità avvio scansione da microfono. Valori disponibili: ON/OFF Imp. iniziale: ON

Attiva/disattiva la scansione agendo sui tasti [UP]/ [

DWN] del microfono.

OFF: la frequenza dei canali memoria è scansionata

solo mentre si tiene premuto il tasto [UP]/ [

DWN]. Termina quando si rilascia [UP]/

[

DWN].

ON: quando i tasti [UP]/[DWN] sono tenuti premuti

per 1”, la scansione continua anche rilasciandoli.

MY BAND

Funzione: impostazione di “My band”. Valori disponibili: ON/OFF Imp. iniziale: ON

La funzionalità “My Bands” vi permette di compilare una selezione esclusiva di diverse bande amatoriali, che si presentano alla selezione agendo sui tasti

[

BAND]/[BAND].

ON: solo le bande impostate come “ON” saranno

selezionabili agendo sul comando [BAND]/ [

BAND].

OFF: le bande impostate come “OFF” non saranno

selezionabili agendo sul comando [BAND]/ [

BAND].

NOTA:

La banda corrente e quella generale non possono essere disattivate.

MY MODE

Funzione: impostazione “My mode” Valori disponibili: ON/OFF Imp. iniziale: ON

ON: solo i modi impostati come “ON” saranno

selezionabili agendo sul comando [MODE]/ [

MODE].

OFF: i modi impostati come “OFF” non selezionabili

agendo sul comando [MODE]/ [MODE].

NOTA:

durante l’impostazione di “My mode” non si può disattivare il modo corrente segnalato a schermo.

P M-DWN (tasto microfono DWN)

Funzione: selezione tra le 52 previste della funzione assegnata al tasto [DWN] del microfono.

Valori disponibili: vedere a pag. 16. Imp. iniziale: DOWN

Preimpostazione della funzione assegnata al tasto “giù” del microfono.

P M-FST (tasto microfono FAST)

Funzione:selezione tra le 52 previste della funzione assegnata al tasto [FST] del microfono.

Valori disponibili: vedere a pag 16. Imp. iniziale: N/A

Preimpostazione della funzione assegnata al tasto “veloce” del microfono.

MODO MENÙ

Page 85FT-450D MANUALE D’USO

P M-UP (tasto microfono UP)

Funzione: selezione tra le 53 previste della funzione

assegnata al tasto [UP] del microfono.

Valori disponibili: vedere a pag 16. Imp. iniziale: UP

Preimpostazione della funzione assegnata al tasto “su “ del microfono.

PEAKHLD (

memorizzazione lettura di picco

)

Funzione: memorizzazione lettura picco S meter. Valori disponibili: ON/OFF Imp. iniziale: ON

Quando attiva la lettura di picco dell’S-meter è trattenuta per 0.5”.

PNL-C.S

Funzione: selezione tra le 53 previste della funzione

assegnata al tasto [VOICE/C.S].

Valori disponibili: vedere a pag 16. Imp. iniziale: VCC

Preimpostazione della funzione assegnata al tasto [

VOICE/C.S].

Epr avere maggiori informazioni vedere a pag 16.

QSPL F (spaziatura veloce)

Funzione: impostazione spaziatura frequenza trasmissione. Valori disponibili: -20 ~ 0 ~ +20 (kHz) a passi di

1kHz

Imp. iniziale: +5 Assegnando questa funzione ad un tasto potete applicare uno spostamento di frequenza in trasmissione rispetto a quella di ricezione. Anche il odo s’impone come in ricezione, maggiori informazioni a pag. 43.

RFPOWER (impostazione potenza RF)

Funzione: impostazione massimo livello potenza in

trasmissione su banda corrente.

Valori disponibili: 5 ~ 100 (W) Imp. iniziale: 100 (W)

RPT (direzione spaziatura trasmissione)

Funzione:impostazione direziona spaziatura traffico via ripetitore

Valori disponibili: -SHIFT / SIMPLEX / +SHIFT Imp. iniziale: SIMPLEX

RPT SFT (impostazione spaziatura ripetitore)

Funzione: impostazione entità spaziatura traffico via

ripetitore su bande 28/50MHz.

Valori disponibili: 0.00 ~ 99.99 (MHz) Imp. iniziale:

Dipende dalle versioni del ricetrasmettitore.

L’FT-450 può essere utilizzato sui 29 MHz e 50 MHz per il traffico via ripetitore.

AVVERTENZA:

RTY SFT (spostamento RTTY)

Funzione:selezione spostamento in frequenza

operando in modo FSK RTTY.

Valori disponibili: 170 / 200 / 425 / 850 (Hz) Imp. iniziale: 170

RTY TON (tono RTTY)

Funzione: selezione frequenza tono Mark in RTTY. Valori disponibili: 1275 / 2125 (Hz) Imp. iniziale: 2125

RTYRPOL (polarità RTTY)

Funzione: selezione polarità normale o inversa Mark

/ Space in ricezione RTTY.

Valori disponibili: NOR/REV Imp. iniziale: NOR

RTYTPOL (polarità TX RTTY)

Funzione: selezione polarità normale o inversa Mark

/ Space in ricezione RTTY.

Valori disponibili: NOR /REV Imp. iniziale: NOR

SCN RES (ripresa scansione)

Funzione: impostazione tempo ritardo ripresa scansione.

Valori disponibili: BUSY / TIME1 ~ 10 (sec) Imp. iniziale: TIME5 (sec)

SELDIAL (modo SEL DIAL MODE)

Funzione:assegnare una seconda funzione alla

manopola DSP/SEL quando questa è premuta.

Valori disponibili: CWSTONE / CWSPEED

/ 100KHZ /1MHZ/MICGAIN / RFPOWER

Imp. iniziale: 100KHZ (100 kHz) CWSTONE: livello nota laterale CW CWSPEED: velocità manipolatore CW 100KHZ: passo 100 KHz 1MHZ: passo 1 MHz MICGAIN: regolazione guadagno microfono RFPOWER: regolazione potenza RF

SQL TYP (tipo squelch)

Funzione: selezione modo (de)codificatore a toni. Valori disponibili: OFF / ENC / ENC/DEC Imp. iniziale: OFF

OFF: selezione funzione manopola

regolazione [SQL/RF]. ENC: codificatore CTCSS Encoder ENC/DEC: (de)codificatore CTCSS (squelch a

subtoni)

SQL/RFG (SQL/RF GAIN)

Funzione:selezione funzione manopola

regolazione [SQL/RF].

Valori disponibili: SQL/RF-GAIN Imp. iniziale: RF-GAIN

MODO MENÙ

Page 86 FT-450D MANUALE D’USO

STBY BP (passo)

Funzione: impostazione cicalino attesa Valori disponibili: OFF / ON Imp. iniziale: OFF

OFF: nessun audio emesso. ON: prema di tornare in ricezione è emessa una

nota. Si trasmette la nota quando si rilascia il PTT, a informare il vostro corrispondente che avete terminato il vostro passaggio in trasmissione.

TONE F (frequenza tono)

Funzione: impostazione frequenza subtono CTCSS. Valori disponibili: 67.0 ~ 254.1 (Hz)

i 50 toni standard CTCSS

Imp. iniziale: 88.5 (Hz)

TOT (tempo max. tx)

Funzione: impostazione temporizzatore durata massima passaggio in trasmissione.

Valori disponibili: OFF/1 ~ 20 (min) Imp. iniziale: OFF

MODO MENÙ

TUNER (TUNER/ATAS)

Funzione: impostazione accordatore (automatico)

antenna

Valori disponibili: ATAS / EXT ATU / INT ATU / INTRATU / F RANS Imp. iniziale: INT ATU Selezione dispositivo (FC-40 o ATAS-100/-120/- 120A) comandato dal pannello frontale [TUNE]. ATAS: il tasto [TUNE] attiva sulle bande

amatoriali HF e 50 MHz l’TAS-100/-120/- 120A.

EXT ATU: il tasto [TUNE] attiva l’unità opzionale FC-

40.

INT ATU: il tasto [TUNE] attiva l’unità ATU.

L’accordatore transita solo l’RF in trasmissione.

INTRATU: il tasto [TUNE] attiva l’unità ATU.

Transita nell’accordatore sia l’RF in trasmissione sia in ricezione..

F TRANS: i dati di frequenza del FT-450D sono

inviati ad un altro uguale apparecchio. Questa funzionalità è molto utile operando “SO2R” (singolo operatore, due radio). Nel cos questa è la connessione.

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

Junction Connector

Dsub 9pin to Dsub 9pin

Cross CableCT-62

IMPOSTAZIONE RICETRASMETTITORE PRINCIPALE

Impostare passo menù “TUNER” su “F TRANS”.

IMPOSTAZIONE RICETRASMETTITORE ASSERVITO

Impostare passo menù “CAT RTS” su “DISABLE”. Impostare passo menù “CATRATE” su “4800 bps”.

OPERATIVITÀ

Quando si preme il tasto [TUNE] sul ricetrasmettitore principale, la frequenza sintonizzata nell’asservito coinciderà al principale.

NOTA IMPORTANTE

Prego inserire una protezione d’antenna, in modo che il ricevitore del ricetrasmettitore principale non possa essere danneggito dal passaggio in trasmisisone del ricetrasmettitore asservito.

Page 87FT-450D MANUALE D’USO

MODO MENÙ

VOX DLY (ritardo VOX)

Funzione: impostazione tempo trattenuta per

circuito VOX.

Valori disponibili: 100 ~ 3000 (ms) (100 ms/step)

Imp. iniziale: 500 (ms)

Operando in modo VOX, si imposta il ritardo in cui il

trasmettitore ritorna in ricezione durante le pause

del parlato.

VOXGAIN

Funzione:regolazione guadagno ingresso audio

circuito rilevatore VOX.

Valori disponibili: 1 ~ 100 Imp. iniziale: 50

Il valore minimo sensibilità e “1”, il massimo “100”. Si imposta la sensibilità VOX mentre si trasmette.

Page 88 FT-450D MANUALE D’USO

CLONARE

Voi potete copiare tutti i dati contenuti in memoria e le impostazioni di menù da un FT-450D ad un altro. Questa funzione necessita di autocostruire un cavo per collegare i connettori CAT dei due ricetrasmettitori, come evidenziato nella figura sottostante. Qui viene spiegata la procedura per creare una copia.

1. Tramite il cavo apposito, terminato con D-SUB a

9 poli, collegate i due connettori CAT delle due radio.

2. Entrambe le radio devono essere spente, poi

accendetele tenendo premuto il rispettivo tasto [

MODE] / [MODE]. Sullo schermo appare

l’indicazione “cLonE C.S-SND”.

3. Sulla radio originale (quella che ha già registrati

i dati da copiare), premere [C.S/VOICE].

4. Si avvia il trasferimento di dati alla radio

“destinazione” da “origine”. Quando il processo termina con successo a schermo appare “CLonE SENDING”. Se si verificano dei problemi durante la clonazione viene visualizzato “Error”. Controllate il cavo e tentate ancora.

5. Se la clonazione ha successo, spegnete per

prima quella “destinazione” su quella “origine” della copia riappare “cLonE C.S-SND”.

6. Spegnete la radio origine della copia.

7. Rimuovete il cavo. Su entrambe le radio saranno

contenuti identici dati canali e parametri operativi. A questo punto potete iniziare il normale uso degli apparecchi.

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

Cavo incrociato D-SUB a 9 poli (non in dotazione)

Comando

[

C.S/VOICE

]

“Destrinazione”

“Origine” Premere il tasto [C.S/VOICE]

Comando

[MODE] e [MODE]

Comando

[

ON/OFF

]

Page 89FT-450D MANUALE D’USO

OTA

Page 90 FT-450D MANUALE D’USO

NSTALLAZIONE DEGLI ACCESSORI OPZIONALI

UTILIZZO CON ACCORDATORE AUTOMATICO D’ANTENNA FC-40 CON 200 MEMORIE

L’FC-40 utilizza i circuiti di controllo incorporati nel ricetrasmettitore, per informare l’operato di controllare e verificare l’azione del FC-40, che è installato al punto di carico antenna. L’FC-40 adotta componenti speciali, selezionati per la stabilità termica, inglobati in un guscio stagno in grado di resistere in modo affidabile, alle più severe condizioni atmosferiche.

Una attenta scelta di componenti per la commutazione allo stato solido e relè speciali per mettono al FC-40 di adattare, in meno di 8", l’impedenza di una antenna, nelle bande amatoriali da 160 a 6 metri, con gamma d’adattamento fino a 2:1 di SWR.

La potenza richiesta in trasmissione per cercare l’adattamento è ridotta a 4 – 60 W, i parametri sono automaticamente registrati in memoria, in modo che quando vi porterete ancora in frequenza saranno immediatamente richiamati.

Prima di iniziare l’uso dovete informare, tramite il sistema di menù, il microprocessore del FT-450D della presenza dell’FC-40.

Interconnessione al FT-450D

Dopo aver montato l’FC-40 collegate i cavi alla prese ANT e TUNER poste sul pannello posteriore del ricetrasmettitore FT-450D.

Installazione

L’opzionale accordatore automatico d’antenna FC-40, adatta automaticamente l’impedenza di una discesa d’antenna in modo che all’FT-450D, nelle bande HF/50 MHz, sia presente un impedenza di 50 W nominali.

Prima di iniziare l’uso dovete informare, tramite il sistema di menù, il microprocessore del FT-450D della presenza dell’FC-40.

1. Tenete premuto [F] per un secondo per passare

in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “TUNER” ruotando la

manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa

manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per impostare

“EXT ATU”.

5. Salvate la nuova impostazione e tornate al

normale modo operativo premendo per un secondo [F].

Manopola

[

DSP/SEL

]

Comando

[F]

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

Inserire il nucleo di ferrite

in dotazioen il più

possibile vicono al

connettore

Cavo di comando (5 m)

Cavo coassiale (5 m)

Terminale d’antenna

Terra

Ricoprite con il nastro autoaggolomerante fornito il cappuccio impermeabile, a protezione dall’umidità.

FT-450D

FC-40

Page 91FT-450D MANUALE D’USO

NSTALLAZIONE DEGLI ACCESSORI OPZIONALI

Operatività

1. Attivate l’accordatore automatico d’antenna premendo brevemente [TUNE]. A schermo appare la segnalazione “ ”. Se la frequenza sintonizzata dal ricetrasmettitore è fuori dalle bande amatoriali, non appare l’indicazione “ ”.

2. Avviate la ricerca dell’accordo automatico premendo per 1” [TUNE]. Si attiva il trasmettitore e mentre l’operazione è in corso l’indicazione “ ” lampeggia.

3. Appena si ottiene un basso SWR si ferma automaticamente. Altrimenti potete fermarla forzatamente abortendo, premendo ancora a lungo [TUNE].

4. L’accordatore automatico d’antenna si disabilita premendo brevemente [TUNE].

Note

UTILIZZO CON ACCORDATORE AUTOMATICO D’ANTENNA FC-40 CON 200 MEMORIE

❒ Collegate il terminale GND del FC-40 ad una buona connessione di terra. ❒ Durante la ricerca dell’accordo la portante è inviata con continuità. Prima d’avviarla verificate che la frequenza

operativa sia libera. Assicuratevi di non interferire con altri utenti in frequenza.

❒ Mentre il processo è in corso è normale sentire il rumore prodotto da relè in azione. ❒ Se con l’FC-40 non si riesce ad ottenere un risultato migliore di 2:1, la segnalazione “ ” lampeggerà, il

microprocessore non memorizzerà i parametri relativi alla frequenza corrente, cioè l’FC-40 presume cercherete di migliorare il vostro sistema d’antenna per ridurre l’elevato SWR presentato in frequenza.

Comando

[

TUNE

]

Page 92 FT-450D MANUALE D’USO

NSTALLAZIONE DEGLI ACCESSORI OPZIONALI

OPERATIVITA CON SISTEMA ACCORDO ANTENNA ATTIVO (ATAS-100/120/120A)

I dispositivi opzionali d’accordo antenna attivo ATAS-100, ATAS-120 o ATAS-120A operano su molte bande

HF (7/14/21/28 MHz) e 50 MHz.

Il microprocessore del FT-450D controlla il meccanismo di accordo antenna dell’ATAS, per avere automaticamente buoni risultati

Interconnessione al FT-450D

Riferitevi alla figura sottostante dedicata all’ATAS-120A.

AVVERTENZA:

prima di connettere qualsiasi cavo al FT-450D spegnete il ricetrasmettitore e l’alimentatore.

ATTENZIONE:

❒ Non manipolate cavi o connettori con mani umide. ❒ Non toccate cavi o connettori mentre siete in trasmissione. Si corre il rischio di scarica eletrica o altri danni

fisici.

Installazione

Prima di iniziare l’uso dovete informare, tramite il sistema di menù, il microprocessore del FT-450D della presenza dell’FC-40.

1. Tenete premuto [F] per un secondo per passare in modo menù, sullo schermo appare l’indicazione “ ”.

2. Selezionate il passo “TUNER” ruotando la manopola [DSP/SEL].

3. Abilitate l’intervento premendo questa stessa manopola, la segnalazione “ ” ora lampeggia.

4. Ruotate la manopola [DSP/SEL] per impostare “ATAS”.

5. Salvate la nuova impostazione e tornate al normale modo operativo premendo per un secondo [F].

Operatività AUTOMATIC TUNING

2. Avviate la ricerca dell’accordo automatico premendo per 1” [TUNE]. Si attiva il trasmettitore e mentre l’operazione è in corso l’indicazione “ ” lampeggia.

3. Appena si ottiene un basso SWR si ferma automaticamente. Altrimenti potete fermarla forzatamente abortendo, premendo ancora a lungo [TUNE].

Manopola

[

DSP/SEL

]

Comando

[F]

Comando

[

TUNE

]

Page 93FT-450D MANUALE D’USO

FT-450D

INPUT DC 13.8V 22A

ANT

GND

EXT SPKR

CATLINEARTUNERDATA

After-market mount

NSTALLAZIONE DEGLI ACCESSORI OPZIONALI

OPERATIVITA CON SISTEMA ACCORDO ANTENNA ATTIVO (ATAS-100/120/120A)

SINTONIA MANUALE

2. Premente e mantenete premuto il PTT, mentre siete in trasmissione premete a lungo [BAND

]

(per estendere l’antenna) [BAND] (per ritrarre l’antenna). Mentre premente uno di questi tasti si attiva il trasmettitore e potrete vedere segnalato l’SWR nello strumento del FT-450D, a riscontrare quando si raggiunge il valore minore. A questo punto rilasciate [BAND]/[BAND], poi il PTT per tornare in modo ricezione.

Comando

[

TUNE

]

Sfacca reperibile in commercio.

Page 94 FT-450D MANUALE D’USO

NSTALLAZIONE DEGLI ACCESSORI OPZIONALI

INSTALLAZIONE MANIGLIA PER IL TRASPORTO MHG-1

L’MHG-1 è una maniglia per il trasporto progettata per l’FT-450D.

Elenco parti

Maniglia............................................................ 1 pz.

Terminale maniglia ........................................... 2 pz.

Viti montaggio (M4x15B) ................................. 2 pz.

Installazione

Avvitare la maniglia di trasporto al FT-450D con le viti in dotazione.

Non usate queste viti se non per montare la maniglia MHG-1! Senza interporre questa può comportare un corto circuito interno, che può generare gravi danni!

Maniglia

Piastrina maniglia (2)

Viti fissaggio (2)

Page 95FT-450D MANUALE D’USO

NSTALLAZIONE DEGLI ACCESSORI OPZIONALI

INSTALLAZIONE STAFFA MONTAGGIO MMB-90

L’MMB-90 è una staffa di montaggio progettata per l’FT-450D.

Elenco parti

Staffa .......................................................................... 1 pz.

Biadesivo ................................................................... 2 pz.

Viti, ranelle e dadi per staffa montaggio

Pomelli M4 ............................................................ 4 pz.

Viti M5x20 ............................................................. 4 pz.

Automaschianti M5x20 ......................................... 4 pz.

Ranelle .................................................................. 8 pz.

Ranelle .................................................................. 4 pz.

Dadi M5 ................................................................ 4 pz.

Installazione

1. Individuate un posizione idonea con sufficiente spazio intorno l’apparecchio, a garantire la ventilazione. Usate come dima la staffa e segnate posizione fori montaggio. Forate con punta 4.8 mm. Avvitate la staffa con il ferramente in dotazione.

NOTA:

il biadesivo in dotazione può essere usato per fissare temporaneamente la staffa, per l’operazione di foratura.

Sostegno (preparato dall’utente)

2. Fissate il ricetrasmettitore alla staffa tramite i pomelli n dotazione (M4).

Rivolto verso l’alto

Rivolto verso il basso

M4 Knob-screws (4)

Page 96 FT-450D MANUALE D’USO

Generale

Gamma frequenza RX: 30 kHz - 56 MHz (operativa)

160 - 6 m (specifiche garantite solo entro bande amatoriali)

Gamma frequenza Tx: 160 - 6 m (solo bande amatoriali) Stabilità frequenza: ±1 ppm/ora (@+25 °C, dopo riscaldamento) Temperatura operativa: –10 °C ~ +50 °C Modi emissione: A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM) Passo frequenza: 10 Hz (SSB e CW), 100 Hz (AM e FM) Impedenza antenna: 50 Ω, sbilanciati Assorbimento: Rx (con segnale) 1.5 A

Tx (100 W) 22 A

Alimentazione: CC 13.8 V ± 10% Dimensioni (LxAxP): 229 x 84 x 217 mm Peso (circa.): 4.0 kg

Transmettitore

Potenza uscita: 100 W (25 W portante AM) Modi modulazione: J3E (SSB): bilanciato,

A3E (AM): basso livello (prestadi), F3E (FM): reattanza variabile

Deviazione massima FM: ±5.0 kHz / ±2.5 kHz Radiazione armoniche: migliore di –60 dB (160 - 10m bande amatoriali)

migliore di –70 dB (6m banda amatoriale)

Soppressione portante SSB: almeno 60 dB sotto potenza picco Soppressione banda laterale indesiderata: almeno 60 dB sotto potenza picco Risposta audio (SSB): entro –6 dB da 300 a 2400 Hz Impedenza microfono: 600 Ohm (da 200 a 10 k−Ohm)

SPECIFICHE

Page 97FT-450D MANUALE D’USO

SPECIFICHE

Ricevitore

Tipo circuito: supereterodina doppia conversione Medie frequenza: 67.899 MHz / 24 kHz Sensibilità (IPO “OFF”, ATT: OFF): SSB (2.4 kHz, 10 dB S+N/N)

0.25 µV (1.8 - 2.0 MHz)

0.25 µV (3.5 - 30 MHz)

0.20 µV (50 - 54 MHz)

AM (6 kHz, 10 dB S+N/N, 30 % modulazione @400 Hz)

2.00 µV (1.8 - 2.0 MHz)

2.00 µV (3.5 - 30 MHz)

1.00 µV (50 - 54 MHz)

FM (BW: 15 kHz, 12 dB SINAD)

0.50 µV (28 - 30 MHz)

0.30 µV (50 - 54 MHz)

nessuna specifica garantita su altre bande

Sensibilita sauelch Sensitivity: SSB/CW/AM (IPO “OFF”, ATT: “OFF”) 2.50 µV (1.8 - 30 MHz)

1.00 µV (50 - 54 MHz)

0.32 µV (28 - 30 MHz)

0.16 µV (50 - 54 MHz)

nessuna specifica garantita su altre bande

Selettività (–6/–60 dB): Modo –6 dB –60 dB

CW 250 Hz o migliore 700 Hz o minore SSB 2.2 kHz o migliore 4.5 kHz o minore AM 6 kHz o migliore 20 kHz o minore FM 15 kHz o migliore 30 kHz o minore FM-N 9 kHz o migliore 25 kHz o minore

Reiezione immagine: 80 dB o minore Reiezione MF: 80 dB o minore (bande amatoriali 160 - 10m)

65 dB o minore (banda amatoriale 6m)

Max uscita audio: 2.2 W su 4 Ohm con 10% THD Impedenza uscita audio: da 4 a 16 Ohm (8 Ohm nominali) Radiazioni condotte: minori di 4000 µµW

Senza alcun obbligo o informazione, per miglioramenti tecnici, le specifiche possono variare e sono garantite solo entro le bande amatoriali.

Page 98 FT-450D MANUALE D’USO

NOTE

Questo ricetrasmettitore lavora su frequenze che non sono generalmente consentite, per il suo utilizzo l’utente deve essere in possesso della licenza di stazione di amatore, L’uso è consentito solo nella banda adibita al servizio di amatore.

Precauzion D’uso

SMALTIMENTO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

I prodotti contrassegnati con il simbolo del “cassonetto su ruote”, non possono essere smaltiti come i normali rifiuti domestici.

Le apparecchiature elettriche ed elettroniche, devono essere riciclate da una struttura adeguata Alla gestione delle stesse e dei relativi prodotti di scarto.

Nei paesi aderenti alla UE, potete contattare il vostro rivenditore locale o l’importatore , per ottenere informazioni sulle procedure e sul centro di raccolta più vicino alla vostra città.

Declaration of Conformity

We, Yaesu UK Ltd. declare under our sole responsibility that the following equipment complies with the

essential requirements of the Directive 1999/5/EC and 2004/104/EC.

Type of Equipment: HF Transceiver

Brand Name: YAESU

Model Number: FT-450/-450D

Manufacturer: Vertex Standard Co., Ltd.

Address of Manufacturer: 4-8-8 Nakameguro Meguro-Ku, Tokyo 153-8644, Japan

Applicable Standards:

This equipment is tested and conforms to the essential requirements of directive, as included in

following standards.

EN 301 783-2 V1.1.1

Radio Standard:

EN 301 489-1 V1.8.1

EMC Standard: EN 301 489-15 V1.2.1

EN 60065 :2002+A1 :2006+A11 :2008

Safety Standard:

The technical documentation as required by the Conformity Assessment procedures is kept at the

following address:

Company: Yaesu UK Ltd.

Address: Unit 12, Sun Valley Business Park, Winnall Close

Winchester, Hampshire, SO23 0LB, U.K.

AUT BEL BGR CYP CZE DEU DNK

ESP EST FIN FRA GBR GRC HUN

IRL ITA LTU LUX LVA MLT NLD

POL PRT ROM SVK SVN SWE CHE

ISL LIE NOR

List of the practicable area

YAESU FT-450D User guide [IT]

Specifications and Main Features

Frequently Asked Questions

User Manual
