Xomax XM-2DTSBN6220BT User Manual

Installation Manual
XOMAX
Montageanleitung
XM-2DTSBN6220BT
Installation Manual
Montageanleitung
ENGLISH
DEUTSCH
DE
XOMAX
XM-2DTSBN6220BT
XOMAX
1 DIN Autoradio
XOMAX
XM-2DTSBN6220BT
i
Thema:
Montage- und Kurzanleitung
XM-2DTSBN6220BT
Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf eines XOMAX
Autoradios erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem
neuen Multimedia Autoradio.
DEUTSCHDE
Bitte lesen Sie sich diese Montageanleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.
Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.
Eine ausführliche Bedienungsanleitung für Ihr XOMAX Autoradio nden Sie auf
unserer Internetseite unter: www.xomax.de/download
Thema:
XOMAX
XM-2DTSBN6220BT
DE
Sicherheitshinweise und Vorsichtsmaßnahmen 4
Installationshinweise 6
Einbauanleitung 8
1 Einbaureihenfolge ........................ 8
2 Befestigung des Fixierbleches ........ 8
3 Einbaurahmen xieren .................. 9
4 Autoradio anschließen .................. 9
5 Autoradio xieren .......................10
Ausbauanleitung 11
1 Werkzeug vorbereiten ..................11
2 Fixiermutter lösen .......................11
3 Ausziehschlüssel verwenden .........12
4 Autoradio lösen ..........................12
5 Autoradio entfernen ....................13
6 Montagezubehör entfernen ...........13
Anschlussschema- Cinch Anschlüsse 14
Anschlussschema- ISO-Kabel-Anschluss 15
Anschlussschema­ISO-Stecker 16
ISO-Buchsen-Belegung 17
Buchse A (Stromversorgung) ..........17
Buchse B (Lautsprecher) ................17
ISO-Kabel 18
Kabelbaum-Beschreibung ...............18
Hinweise ......................................18
Allgemeine Problemlösung 19
Alt-Geräteentsorgung 21
Batterieentsorgung 21
DE
XOMAX
XM-2DTSBN6220BT
!
!
!
!
Sicherheit und Vorsichtsmaßnahmen
!
!
!
!
!
Thema:

Sicherheitshinweise und Vorsichtsmaßnahmen

Bedienung nur im Stand
Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle an, um das Gerät in Ruhe zu bedienen.
Installation
Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fach­werkstatt durchführen zu lassen.
Betriebslautstärke
Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.
Reparatur des Gerätes
Öffnen Sie das Gerät niemals. Versu­chen Sie nicht, das Gerät bei auftre­tenden Problemen eigenmächtig zu reparieren. Beim Öffnen besteht die Gefahr eines Stromschlages.
Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder ein Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten
einer qualizierten Fachwerkstatt.
Bei einem beschädigten Gewährleis­tungssiegel droht Gewährleistungsver­lust.
Stromversorgung
Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange­schlossen sein.
Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.
Austausch von Sicherungen
Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigen­schaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.
Überhitzung
Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.
Betriebstemperatur
Lassen Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Fahrzeugtemperatur der Umgebung anzupassen, bevor Sie es im Betrieb nehmen.
Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Innentemperatur im Fahrzeug nicht
Thema:
XOMAX
XM-2DTSBN6220BT
Sicherheit und Vorsichtsmaßnahmen
!
!
!
!
DE
unter 0°C oder über +60°C liegt.
Ist es zu kalt oder zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle aufgewärmt oder abge­kühlt ist.
Reinigung des Gerätes
Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.
Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reini­gungsmittel, denn diese könnten den Lack angreifen und beschädigen.
Verwendung des Bildschirmes
Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildver­zerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.
Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touch­screen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.
Feuchtigkeit
Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
Verändern oder öffnen Sie das Gerät
nicht. Im Gerät bendet sich ein Class-
1-Laser, der Ihre Augen verletzen kann.
Umgang mit CDs und DVDs
» Verschmutzungen, Kratzer und Staub können einem optischen Datenträger schaden.
» Bekleben Sie CDs/DVDs nicht und beschriften Sie sie nicht mit dafür ungeeigneten Schreibgeräten.
» Verbiegen Sie CDs und DVDs niemals.
» Bewahren Sie Ihre Datenträger in dafür vorgesehenen Hüllen auf, um Schäden zu vermeiden.
» Setzen Sie Ihre Datenträger niemals direktem Sonnenlicht oder direkter Lüfterhitze aus.
» Fassen Sie CDs/DVDs nicht an der Spiegelseite an, um Verschmutzungen und Kratzer zu vermeiden.
» Um einen optischen Datenträger zu reinigen, sollten Sie niemals aggressive Reinigungsmittel, Alkohol oder Lösungs­mittel verwenden.
Verletzungsgefahr
DE
XOMAX
XM-2DTSBN6220BT
!
!

Installationshinweise

Thema:
Installationshinweise
Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.
WARNUNG!
Bitte lesen Sie diese Hinweise vor der
Installation sorgfältig durch.
Schäden die durch eine unsachgemäße
Installation entstehen, sind nicht durch
die Gewährleistung abgedeckt.
Wenn Sie einen Gewährleistungsverlust
nicht riskieren möchten, dann sollten Sie
das Radio von einem Fachmann instal -
lieren lassen.
» Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Instal­lation unbedingt ab. Bitte lesen Sie in der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.
» Bitte beachten Sie, das diese Einbau- anleitung für ein Standard 2DIN Schacht gedacht ist.
» Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 2DIN Gerät einzubauen.
» Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.
» Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.
» Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.
» Das Minus (-) muss an Masse (negativ) angeschlossen sein.
» Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.
» Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbin­dung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.
» Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.
» Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.
» Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanlei­tungen beider Geräte, um die richtige
Funktion der Kabel herauszunden.
Thema:
XOMAX
XM-2DTSBN6220BT
Installationshinweise
DE
» Stellen Sie sicher, dass Sie das Nega- tiv-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautspre­cheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.
» Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.
» Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.
» Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.
» Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.
» Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.
kann zu einem gefährlichen Kurzschluss führen.
» Verbinden Sie niemals die Laut- sprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.
» Verbinden Sie niemals die Lautspre- cher (-) mit der Autokarosserie.
» Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.
» Wenn Ihr Fahrzeug keine ACC-Zün- dungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.
» Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies
DE
XOMAX
XM-2DTSBN6220BT

Einbauanleitung

Thema:
Einbauanleitung
1 2 3 4
1

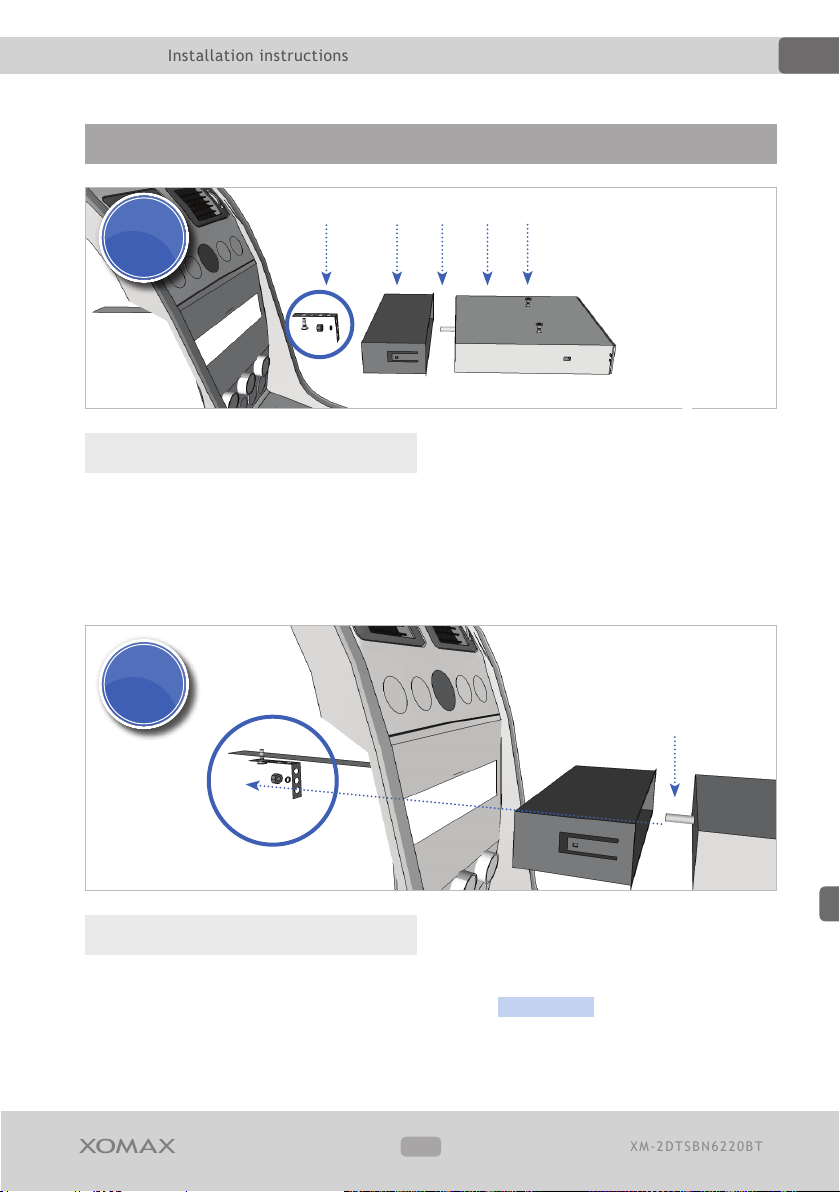

1 Einbaureihenfolge

1. Befestigungshilfen (optional): 1x Fixierblech, 1x Mutter 1x Unterlegscheibe
2. Einbaurahmen*
3. Doppelseitige Schraube
2
5
4. Autoradio
5. Transportschrauben
*Der Einbaurahmen bendet sich bei
Lieferung bereits am Gerät. Er kann mit Hilfe der Ausziehschlüssel entfernt werden.
Fixierschraube

2 Befestigung des Fixierbleches

Dieser Schritt kann nicht in jedem Fahr­zeug ausgeführt werden. Daher kann er gegebenenfalls übersprungen werden.
Das Fixierblech muss so am Fahrzeug
befestigt werden, dass das Radio mit seiner Fixierschraube durch eines der Löcher des Fixierblechs geschoben werden kann. Später (siehe Seite 10) wird das Autoradio mit einer Mutter daran befestigt.
Thema:
XOMAX
XM-2DTSBN6220BT
Einbauanleitung
DE
3

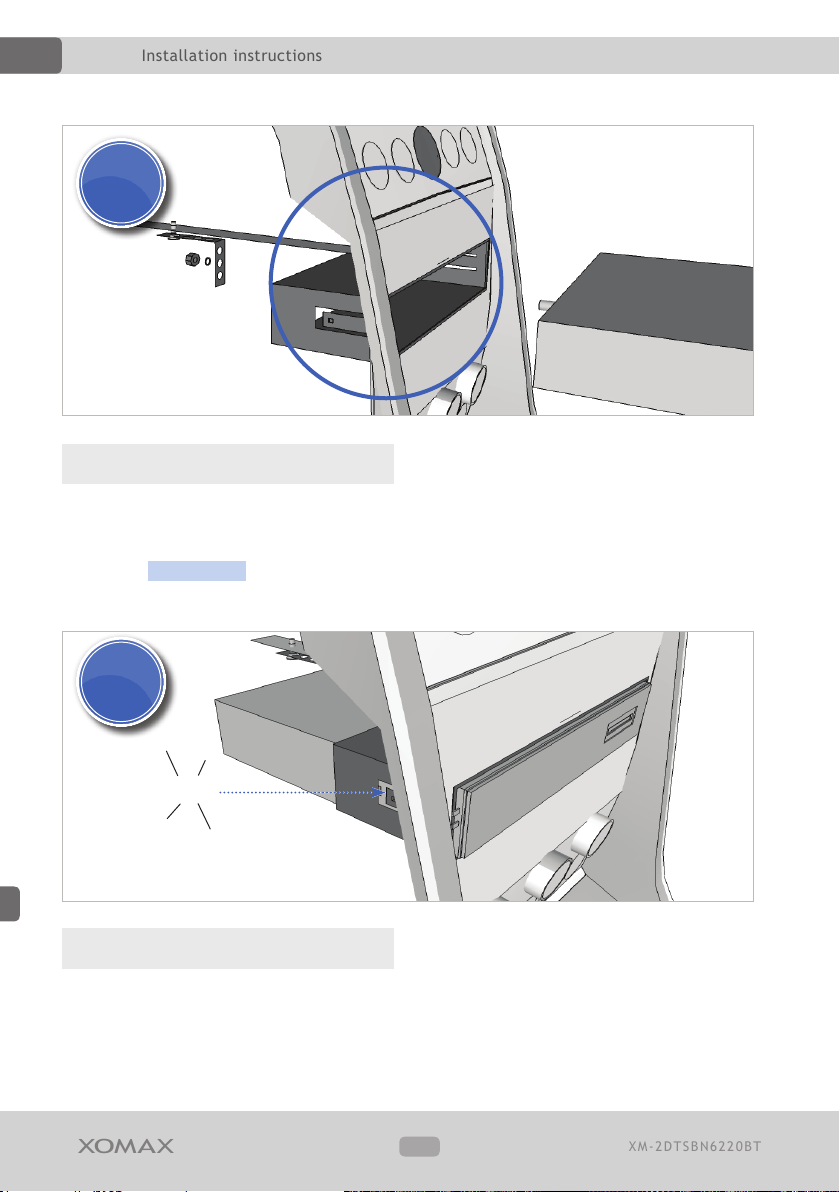

3 Einbaurahmen fixieren

Ziehen Sie den Einbaurahmen (falls im Lieferumfang enthalten) zunächst vom Autoradio ab. Verwenden Sie dafür zwei Ausziehschlüssel Seite 11 . Gegebe-
4
klick

4 Autoradio anschließen

Schließen Sie zunächst das ISO Kabel (falls vorhanden) an das Autoradio an. Danach verbinden Sie die ISO-Buchse mit den beiden ISO-Steckern Ihres
nenfalls muss auch die Blende entfernt werden. Setzen Sie nun den Einbau­rahmen in den Einbauschacht ein. Nach dem Einsetzten müssen alle Ausschnitte nach außen gebogen werden, um den
Einbaurahmen im Schacht zu xieren.
Fahrzeuges. Vergessen Sie nicht, die Radioantenne anzuschließen.
Nun können Sie das Autoradio in den Rahmen einschieben, bis es mit einem leisen Klickgeräusch einrastet.
DE
XOMAX
XM-2DTSBN6220BT
Einbauanleitung
Thema:
5
Fixierblech
Fixierschraube Mutter

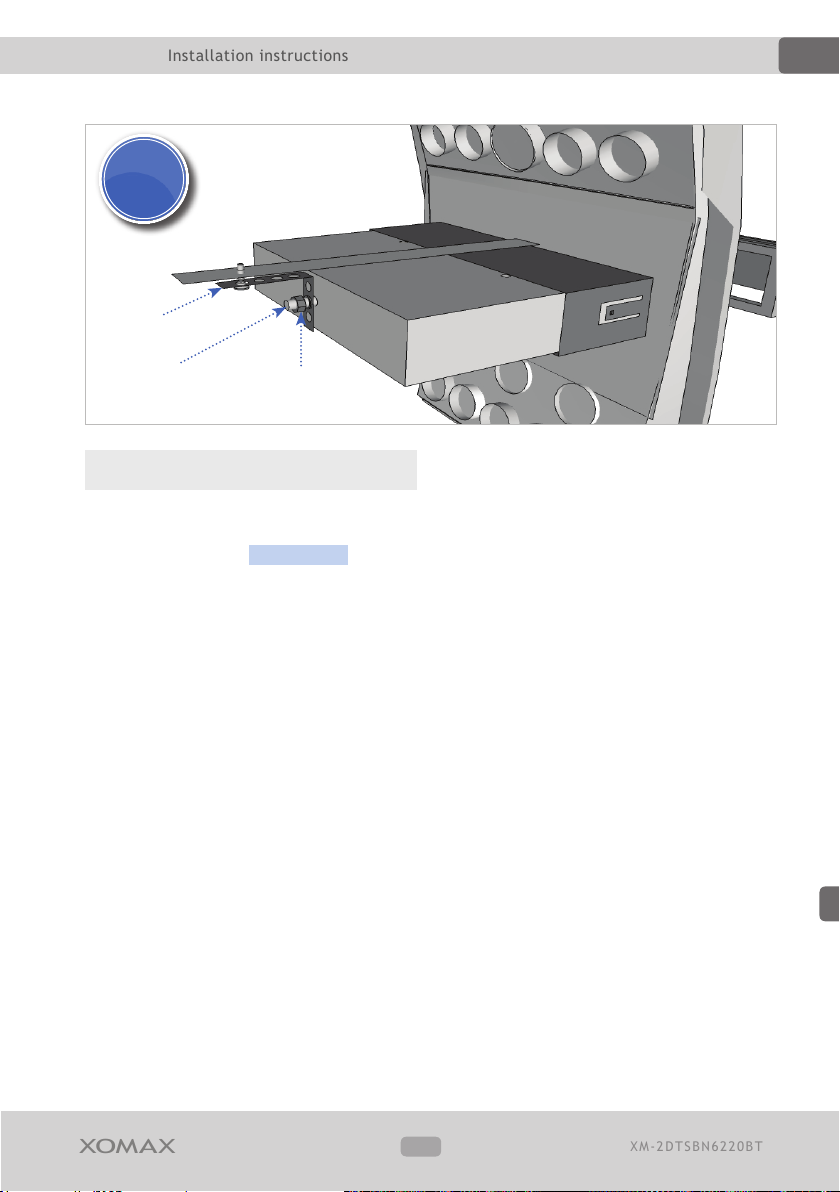

5 Autoradio fixieren

Dieser Vorgang bezieht sich auf den Schritt 2 und kann gegebenenfalls übersprungen werden.
Während das Autoradio eingeschoben wurde, sollte die Fixierschraube in ein Loch des Fixierblechs durchgerutscht sein. Befestigen Sie nun das Autoradio am Fixierblech mit einer Mutter.
10
Thema:
XOMAX
XM-2DTSBN6220BT

Ausbauanleitung

Ausbauanleitung
1
DE

1 Werkzeug vorbereiten

Um das Autoradio auszubauen, benö­tigen Sie zunächst einen Schlüssel für die Mutter und zwei Ausziehschlüssel.
Das sind in der Regel zwei ache
2
Mutter lösen

2 Fixiermutter lösen

Als erstes sollte die Mutter mit Hilfe eines Schlüssels vom Fixierblech an der Geräterückseite gelöst werden.
Blech-Platinen, die in der Form vari­ieren können. Die Ausziehschlüssel haben die Funktion, das Autoradio vom Einbaurahmen zu lösen.
Ausziehschlüssel benden sich meistens
im Lieferumfang Ihres Autoradios.
Das Anbringen dieser Schraube ist aus Platzgründen nicht in jedem Fahrzeug möglich. Daher kann es sein, dass Ihr Autoradio nicht mit einem Fixierblech befestigt wurde.
11
DE
XOMAX
XM-2DTSBN6220BT
Ausbauanleitung
Thema:
3
Ausziehschlüssel

3 Ausziehschlüssel verwenden

Führen Sie nun die Ausziehschlüssel in die dafür vorgesehenen Aussparungen zwischen dem Einbaurahmen und dem Autoradio ein.
4

4 Autoradio lösen

Sobald Sie die Ausziehschlüssel
einführen, werden die Seitenxierungen
nach außen gedrückt und das Autoradio wird damit vom Einbaurahmen gelöst.
Die Schlüssel sollten mittig, mit gleichem Abstand nach oben und unten eingeführt werden.
Seitenxierungen
lösen sich
Die Fixierungen werden durch die Ausziehschlüssel gehalten. Solange die Schlüssel nicht entfernt werden, kann das Autoradio einfach herausgezogen werden.
12
Thema:
XOMAX
XM-2DTSBN6220BT
Ausbauanleitung
DE
5

5 Autoradio entfernen

Ziehen Sie nun das Autoradio aus dem Radioschacht bzw. aus dem Einbau­rahmen heraus.
6

6 Montagezubehör entfernen

Wenn Sie das Radio nicht wieder einbauen möchten, kann im letzten Schritt das Montagezubehör (Fixier­blech, Einbaurahmen) entfernt werden.
Nach dem das Autoradio herausgezogen wurde, sollten alle Kabel abgeschlossen und der ISO-Stecker abgeklemmt werden.
13
DE
XOMAX
XM-2DTSBN6220BT
Anschlussschema Cinch Anschlüsse
Thema:

Anschlussschema Cinch Anschlüsse

14
Thema:
XOMAX
XM-2DTSBN6220BT

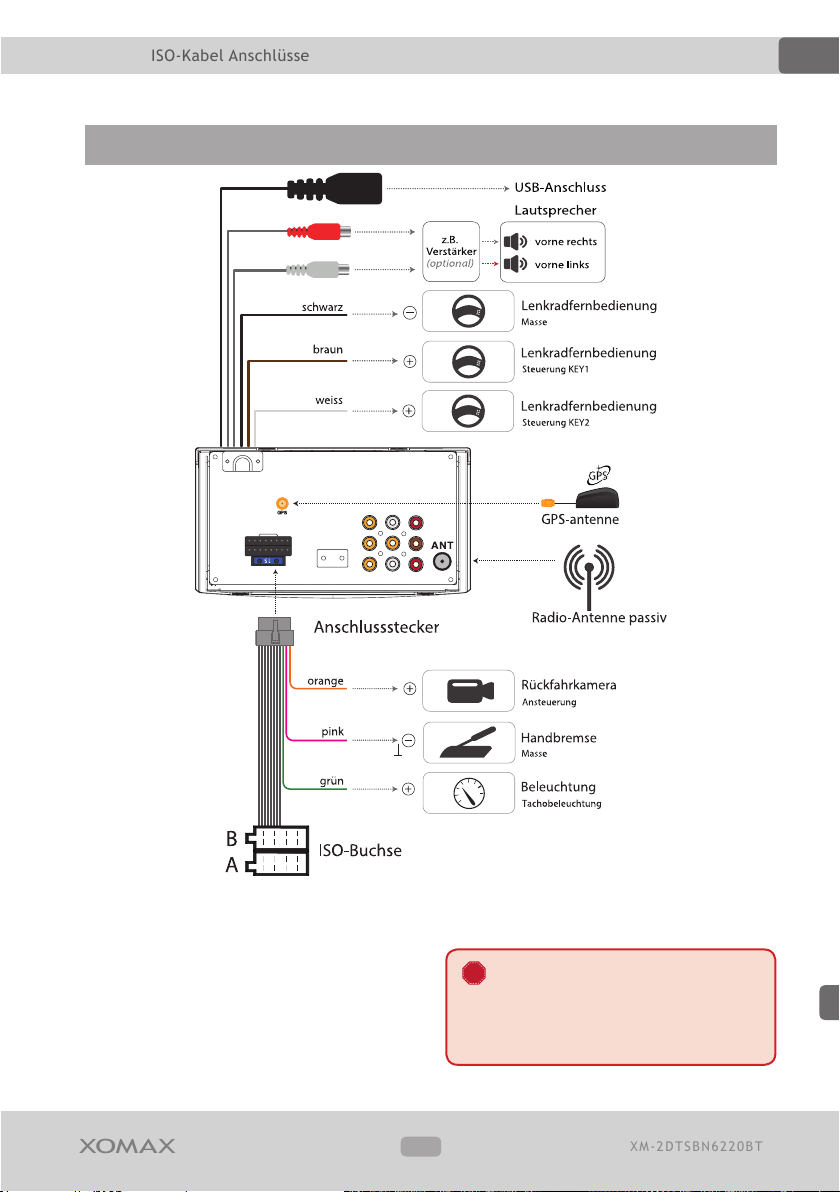

ISO-Kabel Anschlüsse
!
ISO-Kabel Anschlüsse
DE
Anschlussstecker
Mit diesem Stecker wird das ISO-Kabel an das Autoradio angeschlossen.
ISO-Buchse
Die ISO-Buchse dient dem vereinfachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug
hat einen genormten ISO-Anschluss mit passender Belegung.
Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durch­führen zu lassen.
15
DE
XOMAX
XM-2DTSBN6220BT

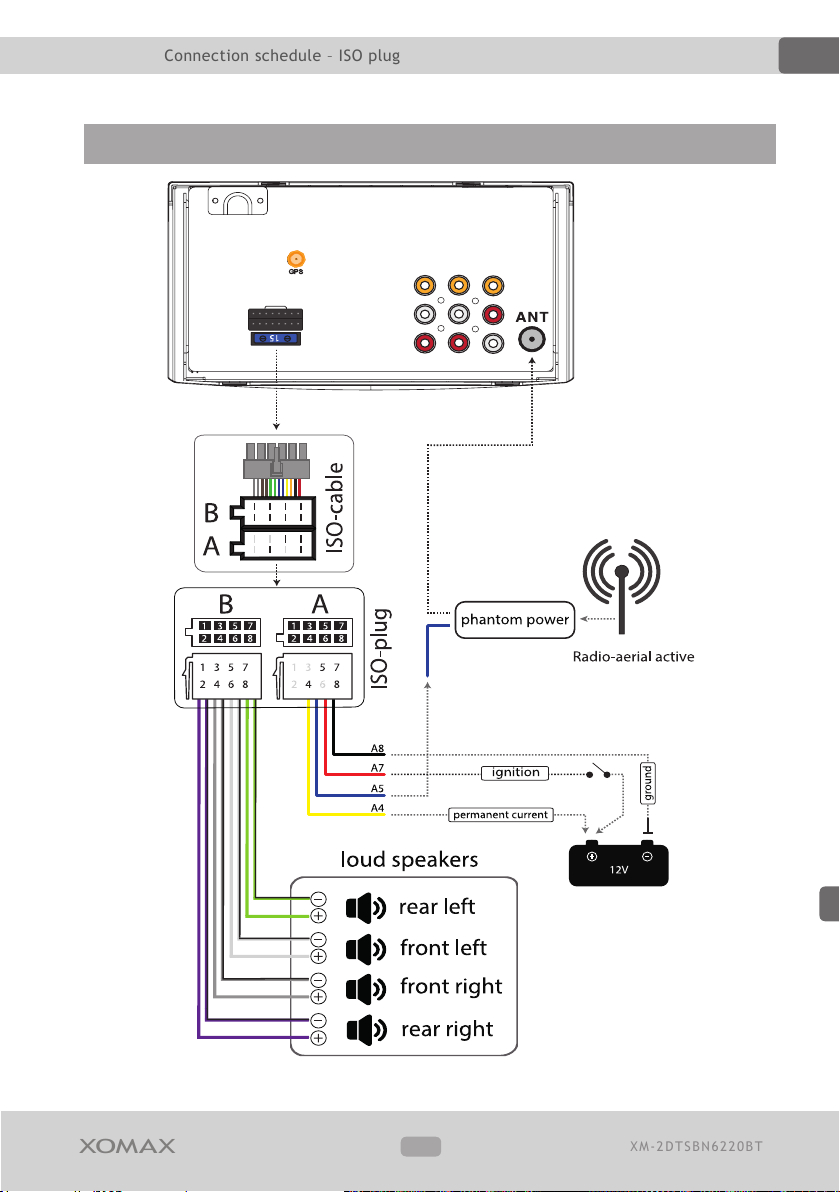

Anschlussschema ISO-Stecker

Thema:
Anschlussschema ISO-Stecker
16
Thema:
XOMAX
XM-2DTSBN6220BT
A
B
!

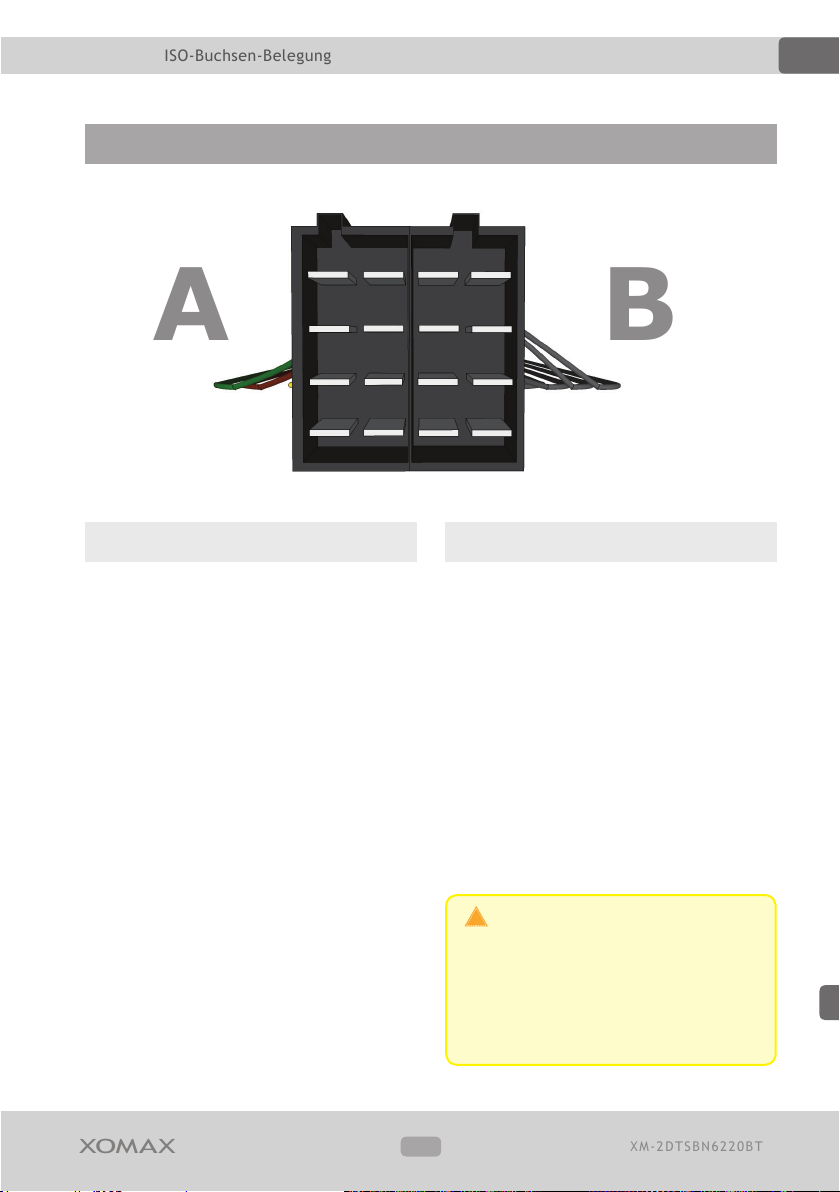

ISO-Buchsen-Belegung

ISO-Buchsen-Belegung
DE
2 1 2 1
4 3 4 3
6 5 6 5
8 7 8 7

Buchse A (Stromversorgung)

Auf der Seite A nden Sie die Buchse
für die Stromversorgung.
A1 - Nicht belegt A2 - Nicht belegt A3 - Nicht belegt A4 - +12V Batterie / Dauerplus (gelb)* A5 - (+) Elektrische Antenne (blau) A6 - Nicht belegt A7 - +12V Zündungsplus (rot)* A8 - (-) Minus / Masse (schwarz)
* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbe­sondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus)
häug vertauscht. Dies zeigt sich darin,
dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall können diese zwei Klemmen vertauscht werden.

Buchse B (Lautsprecher)

Auf der Seite B benden sich die Laut­sprecher-Anschlüsse.
B1 - (+) hinten rechts (violett) B2 - (-) hinten rechts (violett/schwarz) B3 - (+) vorne rechts (grau) B4 - (-) vorne rechts (grau/schwarz) B5 - (+) vorne links (weiss) B6 - (-) vorne links (weiss/schwarz) B7 - (+) hinten links (grün) B8 - (-) hinten links (grün/schwarz)
Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).
Die Bauform von ISO-Steckern ist genormt, deren Belegung aller­dings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstim­mung der Belegung zu schwerwie­genden Fehlern führen.
17
DE
XOMAX
XM-2DTSBN6220BT

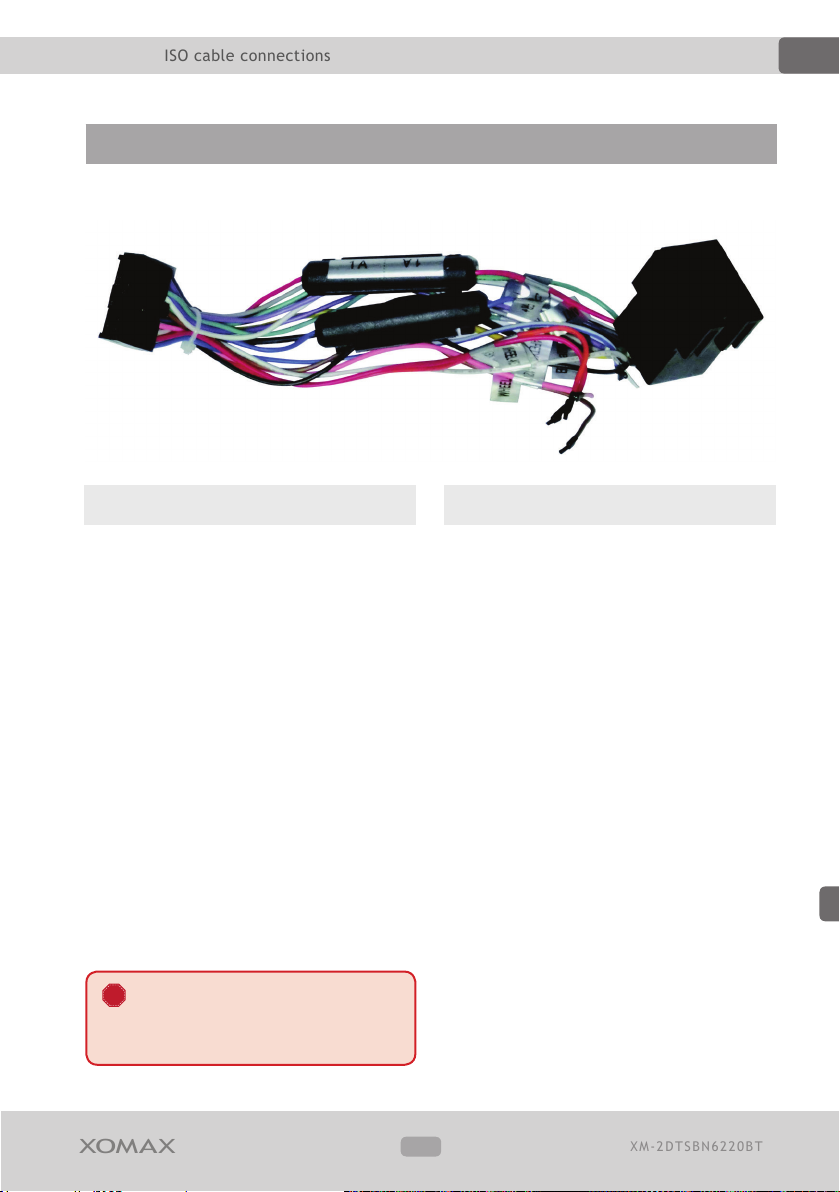

ISO-Kabel

!
Thema:

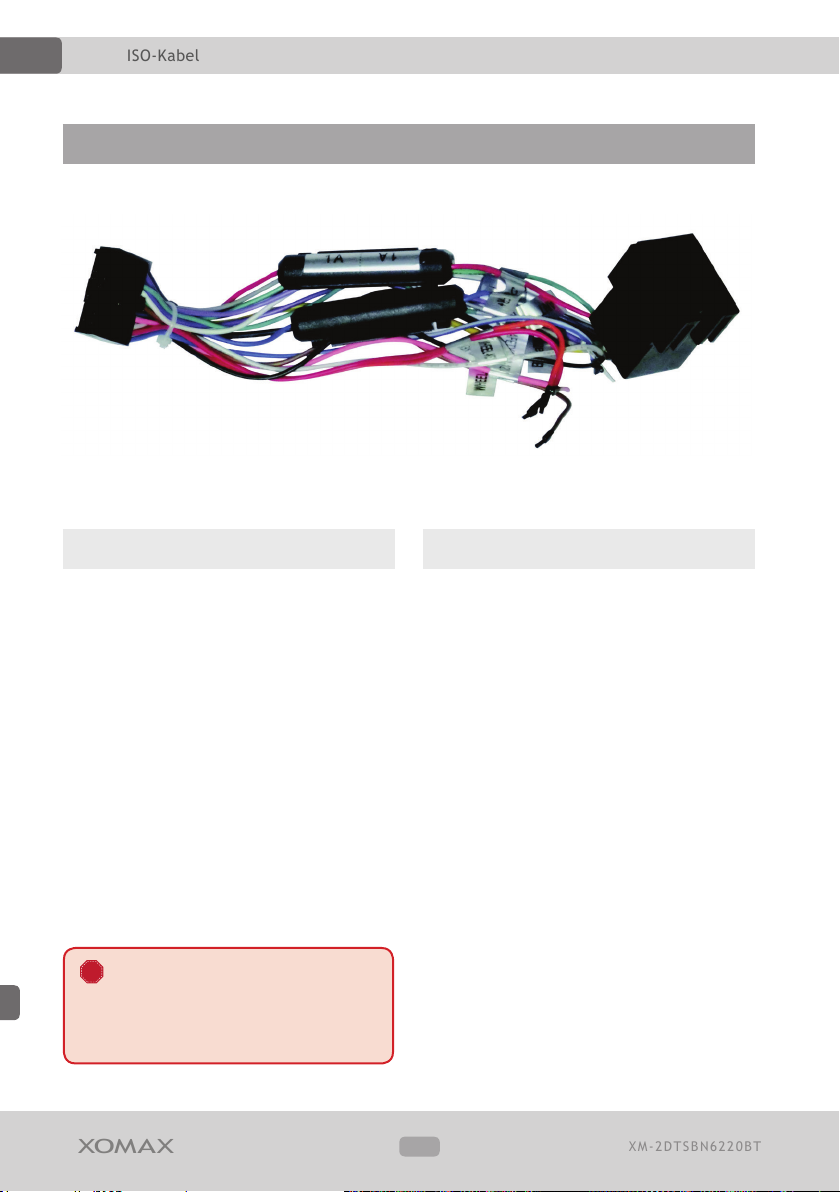

ISO-Kabel
1

Kabelbaum-Beschreibung

1. Stec ker
Mit diesem Stecker wird das ISO-Kabel an das Autoradio ange­schlossen.
2. ISO-Buchse
Die ISO-Buchse dient dem verein­fachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug hat einen genormten ISO-Anschluss mit passender Belegung.
2

Hinweise

» Der Kabelbaum kann abhängig vom Gerätemodell variieren. Einheitlich ist dabei die Belegung der Lautsprecher­kabel und die Stromzufuhr (Dauerplus, Zündungsplus und die Masse).
» Es ist möglich, dass einige Anschluss- Kabel nicht am ISO-Kabel, sondern direkt am Gerät verfügbar sind. z.B: Handbremssicherung, Anschluss für die Rückfahrkamera, Anschlüsse für die Lenkradfernbedienung.
» Einige Gerätemodelle haben eine integrierte ISO-Buchse und benötigen daher kein ISO-Kabel.
Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durch­führen zu lassen.
18
Thema:
XOMAX
XM-2DTSBN6220BT
Allgemeine Problemlösung

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.
Problem Ursache und Lösung
DE
Die Fernbedienung funktioniert nicht.
Radiosender gehen verloren: Nach jedem
Ausschalten des Gerätes gehen alle gespeicherten Radio­sender und Benutze­reinstellungen verloren.
Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.
Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.
Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.
Hinwei s: Sie können die Funktion der Fernbedienung über­prüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktionier t, sollte das rote IR-Signal auf dem Display zu sehen sein.
Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.
Vertauschen Sie die Kabel für Zündungsplus und für Dauer­strom.
Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
19
DE
XOMAX
XM-2DTSBN6220BT
Allgemeine Problemlösung
Thema:
Das Gerät lässt sich nicht einschalten.
Schlechter Radioempfang:
Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.
Dieses Problem ist in den meisten Fällen auf einen fehler­haften Anschluss des ISO-Kabels zurückzuführen.
Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.
Hinwei s: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug‘n‘Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.
Für jeden Antennentypen gibt es einen anderen Lösungsvor­schlag.
Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.
Haischantennen oder kleine Stabantennen (unter 5 cm) sind denitiv nicht ausreichend.
Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.
Die Phantomeinspeisung sorgt für eine externe Stromversor­gung der aktiven Antenne.
Typ 3 - Aktive Antenne mit Diversity System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.
Hinwei s: Eine Phantomeinspeisung ist nicht mit einem Anten­nenverstärker zu verwechseln. Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.
20
Thema:
XOMAX
XM-2DTSBN6220BT
Alt-Geräteentsorgung/Batterieentsorgung
DE

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSOR­GUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)
Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wert­stoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie
verpichtet sind, Batterien und Akkus
in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.
Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekenn­zeichnet.
Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.
Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Information zur nächstgele­genen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwal­tung.
21
DE
XOMAX
XM-2DTSBN6220BT
Thema:
22
XOMAX
XM-2DTSBN6220BT
Topic:
XOMAX
1 DIN Autoradio
XOMAX
XM-2DTSBN6220BT
i
Installation and Quick Start Guide
XM-2DTSBN6220BT
Thank you for purchasing one of our Xomax products!
We appreciate your condence. Enjoy your brand new multimedia unit!
ENGLISHEN
EN
Please read the following manual carefully before you install and use the unit. Please save this manual in case you will need to clarify further possible questions regarding installation and usage of our product.
We recommend you to let the technician install the unit in your vehicle.
You can nd the detailed manual for your XOMAX product on our homepage:
www.xomax.de/download
23
23
23
XOMAX
XM-2DTSBN6220BT
EN
Topic:
Safety instructions and precautions 25
Installation 27
Installation instructions 28
1 Installation steps ........................29
2 Fixture of the xation sheet ..........29
3 Fixture of the installation frame ....30
4 Connect the unit .........................30
5 Fixture of the unit .......................31
Deinstallation instructions 32
1 Prepair the instruments ...............32
2 Unloose the xation sheet ............32
3 Use the extraction keys ...............33
4 Unloose the unit .........................33
6 Remove the unit .........................34
5 Remove installation accessories ....34
Connection schedule – Cinch multicore 35
Connection schedule – ISO-cable connections 36
Connection schedule – ISO plug 37
ISO plug conguration 38
Socket A (power supply) .................38
Socket B (loud speakers) ................38
ISO cable connections 39
Common solutions 40
Recycling of an old unit 42
Recycling of the battery 42
24
XOMAX
XM-2DTSBN6220BT
Topic:
!
!
!
!
!
!
!
!
!

Safety instructions and precautions

EN
Safety instructions and precautions
Handling by stop only
To avoid any accidents please don't handle the unit while you driving. Please stop and park the vehicle at safety place and handle the unit casually.
Installation
Please read the following manual carefully before you install the unit. We recommend you to let the technician install the unit in your vehicle.
Regular loudness
Please set the loudness of the unit to the appropriate level so you were still able to hear exterior noises
especially traf c warning signals.
Furthermore the higher loudness level can damage your hearing organs.
Repair of the unit
Leave all the repair operations to professional technicians.
Due to awed warranty seal the warranty becomes invalid.
Power supply
Use the unit connected only to 12 Volt on-board power supply. The minus (-) should be connected with the ground (GND) (negative).
Due to the wrong conguration exists the danger of re. In case of doubt
please consult with professional techni­cians.
Replacement of fuses
While replacing the fuse please make sure that the new fuse has the same properties as the old one, especially the amperage.
Overheating
Do not occlude the vent holes to avoid the heat generation and accumulation in the unit. Otherwise exists the danger
of re.
Do not open the unit. Do not try to repair the unit by yourself due to any emerging technical problems. While opening the unit by yourself exists the danger to be electrocuted.
Do not use the unit any further since you detect any kind of technical problems.
Regular temperature
Please make sure that the temperature inside of the vehicle amounts to not more than +60 C.
If it's too hot inside of the vehicle, do not turn the unit on until the inside temperature of the cabin descends.
25
XOMAX
XM-2DTSBN6220BT
EN
!
!
!
Safety instructions and precautions
Topic:
Cleaning of the unit
Please keep the unit clean and remove the dust from it regularly. Please use for that a soft and dry cleaning rag.
Major soilings can be removed carefully with the wet cleaning rag. Do not use any chemical or alcohol-containing detergents to avoid the damage of the unit's varnish.
Usage of the touchscreen
Do not press the touchscreen too hard – it may lead to image distortions, unit malfunctions and touchscreen damages.
Do not use any sharp articles to use the touchscreen. Please handle the
touchscreen with your nger or with the
appropriate stylus.
Moisture
To avoid the danger of re or the
electric shock do not put the unit in to the moist environment (e.g. adverse weather conditions, inappropriate wet cleaning etc.)
26
XOMAX
XM-2DTSBN6220BT
Topic:
!
!

Installation

EN
Installation
We recommend you to let a professional technician install the unit in your vehicle.
WARNING!
Please read these advices carefully
before installation procedure.
The damages caused by an inappropriate
installation are not covered by warranty.
To avoid the risk of losing the warranty
please let a specialist accomplish the
installation of the unit.
» To avoid a short circuit please disconnect the vehicle battery before the installation. To do it properly please read the manual of the vehicle.
» Please be aware that this unit has an 2DIN standart size. Make sure that your vehicle is equipped with an installation cell of required size.
» As may be the case you will need a suitable faceplate, adapter or other accessories. These could be provided from your local specialist supplier.
» The connection cables may not be cutted or short-circuited. Otherwise the warranty becomes invalid.
» Before the installation please make sure that the vehicle has the 12 Volt on-board power supply.
» The minus (-) should be connected with the ground (GND) (negative).
» Please tag the polarity of the avai- lable speakers before you disconnect the vehicle battery.
» A proper grounding of the unit's housing requires a clean ground connection. Thus the grounding area should be rust-, stain- and dust-free.
» Please ground the cable separately from other heavy current devices such as an amplier etc.
» Please ensure that the coloured cables are connected according to the wiring diagram. The wrong wiring may lead to malfunctions or even damages of the electric elements of the vehicle.
» Please note that the connection cables of this unit and of the other devices may have the same purpose but the different colour. For this reason while connecting this unit with the other devices please ensure that both of the cables in each case have the
same purpose. To congure everything
correctly please refer to the manuals of the both devices.
» Please ensure that the negative
27
XOMAX
XM-2DTSBN6220BT
EN
Installation
Topic:
speaker cable is in each case plugged into the negative speaker socket of the ISO interface. Do not ever connect the negative speaker cables with the vehicle body.
» This unit is designed and construed for connection with 4 speakers. Do not combine this unit with devices that are designed and construed for connection with 2 speakers.
» The speakers should feature the
impedance of 4-8 Ohm and a sufcient
wattage.
» Please ensure that the speakers you are connecting with the unit are intact. Damaged speakers can impair the unit.
» To avoid a short circuit please isolate all cable junctions and endings of the unused cables with the electrical tape.
through the engine bay in order to connect it with the vehicle battery.
» Do not ever connect speaker cables among one another. In case you do not want to connect all the 4 speakers with the unit please isolate the endings of unused cables with the electrical tape to prevent a short circuit.
» Do not ever connect the negative speaker cables with the vehicle body.
» To ensure a awless performance of the unit the intergration angle should amount to +/- 30.
» All the cables should be layed and
xated tidy and properly. The cables
should not contact any movable or hot objects.
» If the vehicle doesn't have an "ACC" ignition position, please connect the red cable with the ignition switch. Otherwise the unit does not turn off automatically, causing the discharging of the vehicle battery.
» To avoid a rogue and hazardous short circuit do not lay the yellow cable
28
XOMAX
XM-2DTSBN6220BT
Topic:

Installation instructions

Installation instructions
EN
1 2 3 4
1

1 Installation steps

1. xture accessories (optional): 1 x
xation metal sheet, 1 x bolt, 1 x
nut, 1 x washer
2. installation frame
2
5
3. dual-ended bolt
4. unit
5. transport screws
* Installation frame is already rmly xed to the unit's housing by delivery.
Fixierschraube

2 Fixture of the fixation sheet

This step can not be accomplished in every vehicle, thus it may be possibly
skipped. The xation metal sheet should be xated in the vehicle rst,
then the dual-ended bolt of the unit should be pulled through one of the
holes in the xation metal sheet.
Later (see page 31) the unit will be
xed to the metal sheet with the washer
and the nut.
29
XOMAX
XM-2DTSBN6220BT
EN
Installation instructions
Topic:
3

3 Fixture of the installation frame

Please remove rst the installation
frame (if it's included in delivery) from the unit. Please use for that the extrac­tion keys (see page 32). Possibly the faceplate should be removed as well.
4
click

4 Connect the unit

Please connect the ISO cable rst with
the ISO plug of the unit, then with the one of the vehicle. Do not forget to connect the radio aerial.
Please insert the installation frame in the installation cell (car radio slot). Then
bend all the cogs outwards to xate the
frame inside the cell (slot).
Now slide the unit carefully into the
already xated frame till it clicks into
place.
30
XOMAX
XM-2DTSBN6220BT
Topic:
Installation instructions
5
xation metal
sheet
xation bolt xation nut
EN

5 Fixture of the unit

This procedure refers to the step 2 and may be possibly skipped as well. As earlier required (see page 29), the dual-ended bolt of the unit should be pulled through one of the holes in
the xation metal sheet. Now the unit should be xated to the metal sheet
with the washer and the nut.
31
XOMAX
XM-2DTSBN6220BT
EN

Deinstallation instructions

Topic:
Deinstallation instructions
1

1 Prepair the instruments

To deinstall the unit you will need a spanner (a wrench) to unloose the xa­tion nut and 2 extraction keys (optional)
2
unloose the
xation nut

2 Unloose the fixation sheet

First of all please unloose the xation
nut on the rear side of the unit by spanner (wrench).
to release the unit from the installation frame.
This step may be possibly skipped, if due to the lack of space the unit initially
was not xated to the xation metal
sheet.
32
XOMAX
XM-2DTSBN6220BT
Topic:
Deinstallation instructions
EN
3
extraction keys

3 Use the extraction keys

Please insert the extraction keys into the dedicated recesses between the installation frame and the unit's housing.
4

4 Unloose the unit

When and as long as inserted, the extraction keys press the holding side-cogs outwards so that the unit is released from the installation frame and
In each case the key should be inserted centered, the inserting point should be equally distanced both from the top and from the bottom.
unlocking holding side-cogs
can be carefully pulled out.
33
XOMAX
XM-2DTSBN6220BT
EN
Deinstallation instructions
Topic:
6

6 Remove the unit

Now pull the unit carefully out of the installation frame or out of the car radio slot in case the frame was already
rmly xed to the unit by delivery.
7

5 Remove the installation accessories

Finally remove all the installation
accessories such as xation metal sheet
and installation frame.
Afterwards please disconnect all the cables incl. the ISO multicore.
34
XOMAX
XM-2DTSBN6220BT
Topic:

Connection schedule – Cinch multicore

Connection schedule – Cinch multicore
EN
35
XOMAX
XM-2DTSBN6220BT
EN
ISO cable connections
!
Topic:
ISO cable connections
We recommend you to let a professional technician install the unit in your vehicle.
Terminal plug
This plug connects the ISO cable with the unit.
ISO plug
This plug connects the ISO cable with the vehicle. The ISO cable as such serves as an extension cable for an eased connection of the unit to the vehicle provided that the vehicle has a standardized ISO plug with the approp­riate pin assignment.
36
XOMAX
XM-2DTSBN6220BT
Topic:

Connection schedule – ISO plug

Connection schedule – ISO plug
EN
37
XOMAX
XM-2DTSBN6220BT
EN
A
B
!

ISO plug configuration

Topic:
ISO plug configuration
2 1 2 1
4 3 4 3
6 5 6 5
8 7 8 7

Socket A (power supply)

On the A side you can nd the socket
for power supply.
A1 – spare A2 – spare A3 – spare A4 - +12V battery / steady plus (yello)* A5 – (+) electric antenna (blue) A6 – spare A7 - +12Volt ignition plus (red)* A8 – (-) minus / ground (black)
* - Some vehicle manufacturers use their own pin assignment. Especially the terminals A7 (ignition plus) and A4 (steady plus) are often interchanged. The incorrect connection in this case leads to following problem: the unit can not be turned on if the ignition is off and all the saved settings are lost as soon as the unit will be turned off. If these problems appear the connections A4 and A7 should be interchanged.

Socket B (loud speakers)

On the B side you can nd the speakers
terminals.
B1 – (+) rear right (violet) B2 – (-) rear right (violet/black) B3 – (+) front right (white) B4 – (-) front right (white/black) B5 – (+) front left (gray) B6 – (-) front left (gray/black) B7 – (+) rear left (green) B8 – (-) rear left (green/black)
The terminals are coloured by pairs, in each case one (+) and one (-).
Though the design of ISO plug is standardized, it's pin assigment is not and may vary. Thus in case of mis­match of connections due to different pin assignments a simple plug'n'play connection may lead to grievous errors.
38
XOMAX
XM-2DTSBN6220BT
Topic:
!

ISO cable connections

ISO cable connections
EN
1
ISO cable
1. Terminal plug
This plug connects the ISO cable with the unit.
2. ISO plug
This plug connects the ISO cable with the vehicle. The ISO cable as such ser ves as an extension cable for an eased connection of the unit to the vehicle provided that the vehicle has a standardized ISO plug with the appropriate pin assignment.
2
Please note
» The multicore cable may vary depen-
ding on the current model. Though the
conguration of the loud speakers- and
power supply- cables (steady plus, ignition plus, ground) is consistent.
» Certain patches could be possibly found not only on the ISO interface (socket/plug), but immediately on the device, e.g. ports for the handbrake, rearview camera, steering wheel remote control etc.
» The ISO port may be already inte- grated in certain units. In this case an additional ISO cable becomes unnecessary.
We recommend you to let a professional technician install the unit in your vehicle.
39
XOMAX
XM-2DTSBN6220BT
EN

Common solutions

Topic:
Common solutions
The following advices are generally valid and refer to diverse Xomax models with the similar characteristics. Please note that some articles may refer not to your model exactly and contain the describtion of features and functions that your model does not support.
The describtion of the problem
The remote control is without function.
The unit does not turn on.
The cause and the solution
Solution 1:
Please ensure that the batter y lm is removed. By deliver y the batter y is protected by a lm which should
be removed before usage.
Solution 2: The battery could be empty. Please replace it if required.
Solution 3:
Please make sure that the infrared receiver (labelled with IR) on the control panel is not blocked.
Note:
You can test the functionality of the remote control as follows: please hold the IR transmitter towards a camera (e.g. a cell phone camera) and press any button on the remote control. If the remote control is operative you can see the infrared signal on the display of the used camera device.
This problem is in most cases caused due to a wrong connection of the ISO cable. Please review the pin assignments of the ISO cable and ISO plug. Pay attention to the proper connection of the ignition- and steady plus and correct the discrepancy if required.
Note: Though the design of ISO plug is standardized, it's pin assigment is not and may vary. Thus in case of mismatch of connections due to different pin assignments a simple plug'n'play connection may lead to grievous errors.
40
XOMAX
XM-2DTSBN6220BT
Topic:
Common solutions
EN
Poor radio reception:
The radio tuner nds no
broadcaster or the recep­tion is poor.
For problem-solving regarding the radio reception it is impor tant to know the type of the antenna of your vehicle.
Here are the possible solutions for each type of the antenna:
Type 1 – passive antenna: We recommend you to substitude the existing antenna by
the larger and therefore more efcient one.
Shark n or r od antennas (under 5 cm) are denitely insufcient.
Type 2 – active antenna: The vehicle provides no current for the active antenna. In this case a phantom power is required, which provides the active antenna with the external power supply.
Type 3 – active antenna with diversity system: The unit provides no current for the active antenna and has no diversity suppor t. For this type of antenna is required the phantom power with an integrated diversity system.
Note: A phantom power is not to be confused with an antenna
amplier which is far less efcient.
Radio stations are lost:
As soon as the unit will be turned off all the stored stations and users settings will be lost.
This problem is caused due to a wrong connection of the ISO cable.
Please interchange the cables for ignition plus and for steady plus.
Caution: If these wires have fuses the latter should be interch­anged as well.
41
XOMAX
XM-2DTSBN6220BT
EN
Recycling of an old unit/Recycling of the battery
Topic:

Recycling of an old unit

User information regarding recycling of electric and electronic devices (private households)
This symbol on products or in their manuals implies that electric and electronic devices at the end of their service life should be separated from the domestic waist. Please hand these products for recy­cling at municipal collection points free of charge. The proper disposal of these products contributes to environment protection.
To nd the nearest collection point
or recycling yard please consult your municipal administration.

Recycling of the battery

According to the battery decree we make you aware of your obligation to dispose of empty batteries at municipal collection points.
Batteries that contain pollutants (e.g. Hg = mercury, Pb = lead, Cd = cadmium) are labelled with the symbol pictured above.
At our place you can free dispose of the empty batteries purchased at our store.
42
Loading...
