Versie 1.0
Maart 2020
702P08306
Xerox
technologie voor de Xerox
®
Adaptieve CMYK Plus-
®
PrimeLink™C9065/C9070-printer
Referentiehandleiding voor
accessoires
©2020 Xerox Corporation. Alle rechten voorbehouden. Xerox®, Xerox en Beeldmerk®en PrimeLink™zijn handelsmerken van Xerox Corporation in de Verenigde Staten en/of andere landen.
®
Adobe
JobReady
, Adobe PDF logo, Adobe®Reader®, Adobe®Type Manager®, ATM™, Flash®, Macromedia®, Photoshop®,
®
, Illustrator®, InDesign®, and PostScript®are trademarks or registered trademarks of Adobe Systems,
Inc.
®
Fiery
and PrintMe®are registered trademarks of Electronics For Imaging, Inc.
Inhoudsopgave
1 Veiligheid .............................................................................................................................. 5
Belangrijke product- en veiligheidsinformatie.. ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... . 6
Waarschuwingssymbolen .... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... . 7
Veiligheidsinformatie met betrekking tot het netsnoer.. ....... ............. ....... ....... ...... ....... ....... 8
Gebruik van een stofzuiger voor gemorste toner ....... ....... ....... ...... ....... ....... ...... . ...... ....... .... 9
Printerverbruiksartikelen ....... ............. . ...... ....... ...... ....... ....... ............. ....... ....... ...... ....... ..... 10
Printer uitzetten ..... ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ....... ....... ..... 11
Uitschakelen in het algemeen..... ....... ....... ............. ....... ...... . ...... ....... ....... ............. ...... 11
De hoofdstroomschakelaar uitschakelen... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ...... 11
2 Aan de slag ........................................................................................................................13
Overzicht... ....... ............. ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ....... ..... 14
Opties Adaptieve CMYK Plus-technologie....... ............. ....... ...... . ...... ....... ....... ............. ....... 15
Speciale tonerafgifte-eenheden... ....... ....... ...... ....... ....... ............. ....... ............. ....... ...... . .... 17
Eenheden voor ontwikkelaarlade ....... ....... ...... . ...... ....... ....... ............. ....... ...... . ...... ....... ..... 18
Wagen ........ ............. . ...... ....... ...... ....... ....... ............. ....... ....... ...... ....... ....... ............. ....... ... 19
3 Een tonerpakket vervangen.............................................................................................21
Een tonerpakket vervangen ...... ....... ............. ....... ....... ...... ....... ....... ............. ....... ....... ...... . 22
De NVM-waarden instellen.... ....... ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ... 23
Printer uitzetten ..... ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ....... ....... ..... 24
De tonercassettes verwijderen..... ....... ....... ...... ....... ....... ............. ....... ............. ....... ...... . .... 25
De afdrukmodules verwijderen ........... ....... ....... ...... . ...... ....... ............. ....... ............. ....... .... 26
De tonerafgifte-eenheid verwijderen.. . ...... ....... ...... . ...... ....... ............. ....... ....... ...... ....... ..... 27
De ontwikkelaarlade-eenheid verwijderen ....... ....... ............. ....... ....... ...... ....... ....... ............ 28
De nieuwe ontwikkelaarlade-eenheid installeren..... ....... ....... ............. ....... ...... ....... ....... .... 29
De nieuwe tonerafgifte-eenheid installeren . ....... ....... ............. ....... ...... . ...... ....... ...... . ........ 30
De afdrukmodules opnieuw installeren ....... ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ... 31
De nieuwe tonercassettes installeren .. ....... ...... ....... ....... ............. ....... ............. ....... ....... .... 33
De printer inschakelen.... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ............. ....... ....... ...... . .... 34
Afdrukkwaliteit beoordelen..... ....... ....... ............. ....... ............. ....... ...... . ...... ....... ....... ......... 35
4 Onderhoud .........................................................................................................................37
5 Problemen oplossen .........................................................................................................39
Algemene problemen met de afdrukkwaliteit en oplossingen. ....... ...... . ...... ....... ....... ...... ... 40
Kruisverwijzingstabel voor toner ...... ............. ....... ....... ...... . ...... ....... ............. ....... ....... ...... . 42
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
3
Inhoudsopgave
4
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
1
Veiligheid
Dit hoofdstuk bevat:
• Belangrijke product- en veiligheidsinformatie.... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ... 6
• Waarschuwingssymbolen ............. ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ... 7
• Veiligheidsinformatie met betrekking tot het netsnoer.... . ...... ....... ...... . ...... ....... ............. ....... .. 8
• Gebruik van een stofzuiger voor gemorste toner ... ...... . ...... ....... ....... ...... ....... ....... ...... ....... ...... 9
• Printerverbruiksartikelen ........ ............. ....... ...... . ...... ....... ....... ............. ....... ...... . ...... ....... ....... . 10
• Printer uitzetten . ...... ....... ....... ............. ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . 11
Raadpleeg de Handleiding voor de gebruiker van de Xerox
de volledige veiligheidsinformatie. U kunt documentatie verkrijgen op de Xerox-website via www.
support.xerox.com/support. Voer PrimeLink C9065/C9070 in het zoekveld in en selecteer ver-
volgens de benodigde documentatie.
®
PrimeLink™C9065/C9070-printer voor
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
5
Veiligheid
Belangrijke product- en veiligheidsinformatie
Lees de volgende instructies zorgvuldig door voor u met uw printer gaat werken. Raadpleeg deze
instructies voor een ononderbroken veilige werking van uw printer.
Uw Xerox
strenge veiligheidseisen. De veiligheidseisen omvatten beoordeling en certificering door een veiligheidsinstituut en het voldoen aan de voorschriften voor elektromagnetische straling en vastgestelde milieunormen.
De prestatie-, milieu- en veiligheidstests van dit product zijn uitsluitend met Xerox
uitgevoerd.
Raadpleeg de Handleiding voor de gebruiker van de Xerox
de volledige veiligheidsinformatie. U kunt documentatie verkrijgen op de Xerox-website via www.
support.xerox.com/support. Voer PrimeLink C9065/C9070 in het zoek- of selectieveld in en se-
lecteer vervolgens de benodigde documentatie.
®
-printer en de bijbehorende verbruiksartikelen zijn ontworpen en getest en voldoen aan
®
-materialen
®
PrimeLink™C9065/C9070-printer voor
6
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Veiligheid
Waarschuwingssymbolen
Dit apparaat is uitgerust met een sterke permanente magneet die invloed kan uitoefenen op de
werking van medische instrumenten. Individuen met medische instrumenten, zoals pacemakers,
moeten een afstand van 30 cm (12 inch) vanaf dit component behouden.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
7
Veiligheid
Veiligheidsinformatie met betrekking tot het netsnoer
Lees de volgende instructies zorgvuldig door voor u met uw printer gaat werken. Neem voor meer
informatie contact op met uw Xerox-vertegenwoordiger.
WAARSCHUWING:
• De stroomvoorziening voor het apparaat moet voldoen aan de vereisten op het gegevensplaatje achter op het apparaat. Als u niet zeker weet of uw stroomvoorziening aan
de vereisten voldoet, vraagt u uw elektriciteitsmaatschappij of een gediplomeerde elektricien om advies.
• Gebruik geen verlengsnoer.
• Verwijder het netsnoer niet en pas dit niet aan.
Raadpleeg deze instructies voor een ononderbroken veilige werking van uw printer.
• Gebruik het netsnoer dat bij de printer wordt geleverd.
• Sluit het netsnoer van de printer rechtstreeks met de stekker aan op een stopcontact dat op de
juiste wijze is geaard. Zorg dat beide uiteinden van het snoer goed zijn aangesloten. Als u niet
weet of een stopcontact geaard is, neemt u contact op met een erkende elektricien om dit te
laten controleren.
• Sluit de printer niet via een adapter aan op een stopcontact dat niet is geaard.
WAARSCHUWING: Voorkom de kans op elektrische schokken door ervoor te zorgen
dat de printer goed is geaard. Elektrische apparaten kunnen gevaarlijk zijn bij onjuist
gebruik.
• Controleer of de printer is aangesloten op een stopcontact met de juiste netspanning. Bekijk
de elektrische specificaties van de printer, eventueel samen met een elektricien.
• Plaats de printer niet op een plek waar mensen op het netsnoer kunnen gaan staan.
• Plaats geen voorwerpen op het netsnoer.
• Vervang het netsnoer als dit gerafeld of versleten is.
• Verwijder het netsnoer niet of sluit het snoer niet aan terwijl de printer is ingeschakeld.
• Pak om elektrische schokken en beschadiging van het netsnoer te voorkomen de stekker vast
bij het verwijderen van het netsnoer.
• Zorg dat de wandcontactdoos zich in de buurt van de printer bevindt en gemakkelijk bereikbaar is.
Het netsnoer is op een aansluitpunt achter op de printer aangesloten. Als de stroomtoevoer naar
de printer volledig moet worden afgesloten, haalt u het netsnoer uit de wandcontactdoos. Raadpleeg Printer uitzetten voor meer informatie.
8
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Veiligheid
Gebruik van een stofzuiger voor gemorste toner
Gebruik een bezem of een natte doek voor het wegvegen van gemorste toner. Veeg langzaam, zodat zo weinig mogelijk stof ontstaat. Gebruik geen stofzuiger. Als u een stofzuiger moet gebruiken,
zorg dan dat de stofzuiger is ontworpen voor het bevatten van brandbaar stof. Controleer of de
stofzuiger een explosiebestendige motor en niet-geleidende slang heeft.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
9
Veiligheid
Printerverbruiksartikelen
• Bewaar alle verbruiksartikelen in overeenstemming met de instructies op de verpakking of de
container.
• Bewaar alle verbruiksartikelen uit de buurt van kinderen.
• Gooi toner, afdrukcassettes, afdrukmodules of tonercontainers nooit in open vuur.
• Voorkom huid- en oogcontact bij het omgaan met verbruiksartikelen. Oogcontact kan irritatie
en ontstekingen veroorzaken.
• Probeer verbruiksartikelen niet uit elkaar te halen. Dit vergroot het risico op contact met de
huid of ogen.
Let op: Het gebruik van niet-Xerox-verbruiksartikelen wordt afgeraden. Beschadigingen, sto-
ringen of slechte prestaties als gevolg van het gebruik van niet-Xerox-verbruiksartikelen of
het gebruik van Xerox-verbruiksartikelen die niet voor deze printer zijn bestemd, vallen niet
onder de garantie en serviceovereenkomst van Xerox.
10
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Veiligheid
Printer uitzetten
UUiittsscchhaakkeelleenn iinn hheett aallggeemmeeeenn
Opmerking: Voordat u de printer uitschakelt, wacht u 5 seconden nadat een actieve
opdracht is voltooid.
Druk op de aan/uit-knop om het apparaat uit te schakelen. Voor algemeen gebruik schakelt u de
printer in en uit door op de aan/uit-knop te drukken. Gebruik niet de hoofdstroomschakelaar om
de printer in en uit te schakelen, tenzij dit nodig is.
Als u de optie Energiespaarstand selecteert, schakelt de printer meteen over op een
energiespaarstand. Als er opdrachten in de afdrukwachtrij staan, verschijnt er een bericht over de
opdrachtstatus.
Opmerking: Als u de printer vanuit de energiespaarstand wilt activeren, drukt u op de knop
Energiespaarstand.
DDee hhooooffddssttrroooommsscchhaakkeellaaaarr uuiittsscchhaakkeelleenn
De hoofdstroomschakelaar regelt de hoofdstroomvoorziening naar de printer. Voor een normale
werking van de printer laat u de hoofdstroomschakelaar aanstaan. Voordat u een kabel aansluit,
de printer reinigt of deze opnieuw moet inschakelen, zet de hoofdstroomschakelaar in de stand
Uit.
Let op:
• Voordat u de stekker van het netsnoer uit het stopcontact haalt, zet u de
hoofdstroomschakelaar in de uit-stand. Als u dat niet doet, kan de printer beschadigd
raken of kan er een printerstoring optreden.
• Nadat u de printer hebt uitgeschakeld, wacht u enkele seconden voordat u de stekker uit
het stopcontact haalt. Als u dat niet doet, kan de harde schijf van de printer beschadigd
raken of kan er een printerstoring optreden.
• Nadat u op de aan/uit-schakelaar hebt gedrukt, wacht u enkele seconden voordat u de
hoofdstroomschakelaar in de uit-stand zet. Als u dat niet doet, kan de harde schijf van
de printer beschadigd raken of kan er een printerstoring optreden. Nadat u de printer
hebt uitgeschakeld, wacht u totdat het aanraakscherm van het bedieningspaneel
donker wordt. Wacht 10 seconden en zet dan de hoofdstroomschakelaar in de uit-stand.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
11
Veiligheid
• Druk niet op de hoofdstroomschakelaar als er een opdracht wordt verwerkt of terwijl de
energiespaarstandknop knippert. Als u dat wel doet, kan de harde schijf van de printer
beschadigd raken of kan er een printerstoring optreden.
De hoofdstroomschakelaar uitschakelen:
1. Open het voorpaneel en zet de hoofdstroomschakelaar in de stand Uit.
2. Sluit de voorklep.
12
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
2
Aan de slag
Dit hoofdstuk bevat:
• Overzicht..... ....... ...... . ...... ....... ....... ............. ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... 14
• Opties Adaptieve CMYK Plus-technologie.. ....... ....... ............. ....... ............. ....... ...... . ...... ....... .. 15

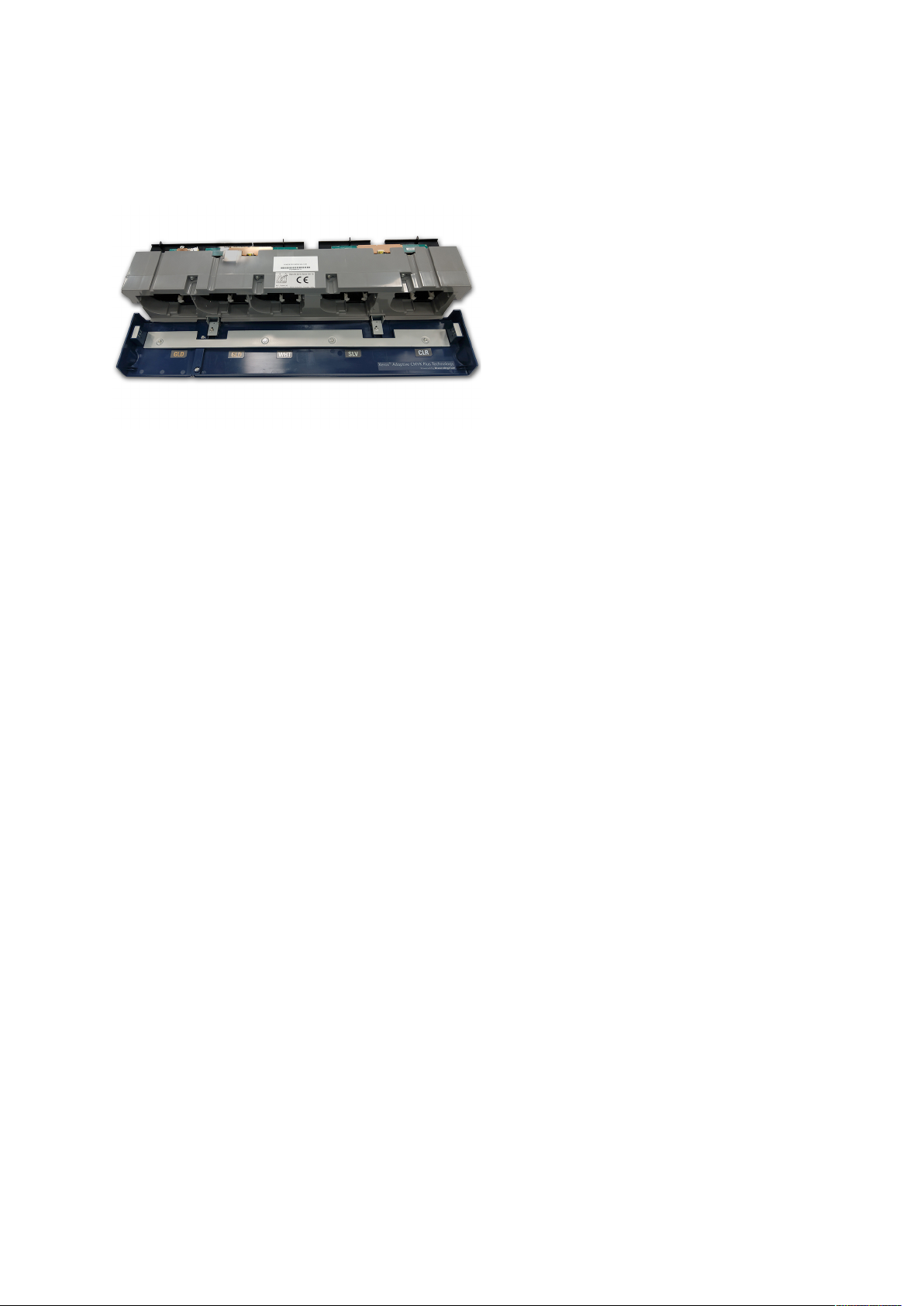

• Speciale tonerafgifte-eenheden..... ....... ....... ............. ....... ....... ...... ....... ....... ............. ....... ...... 17

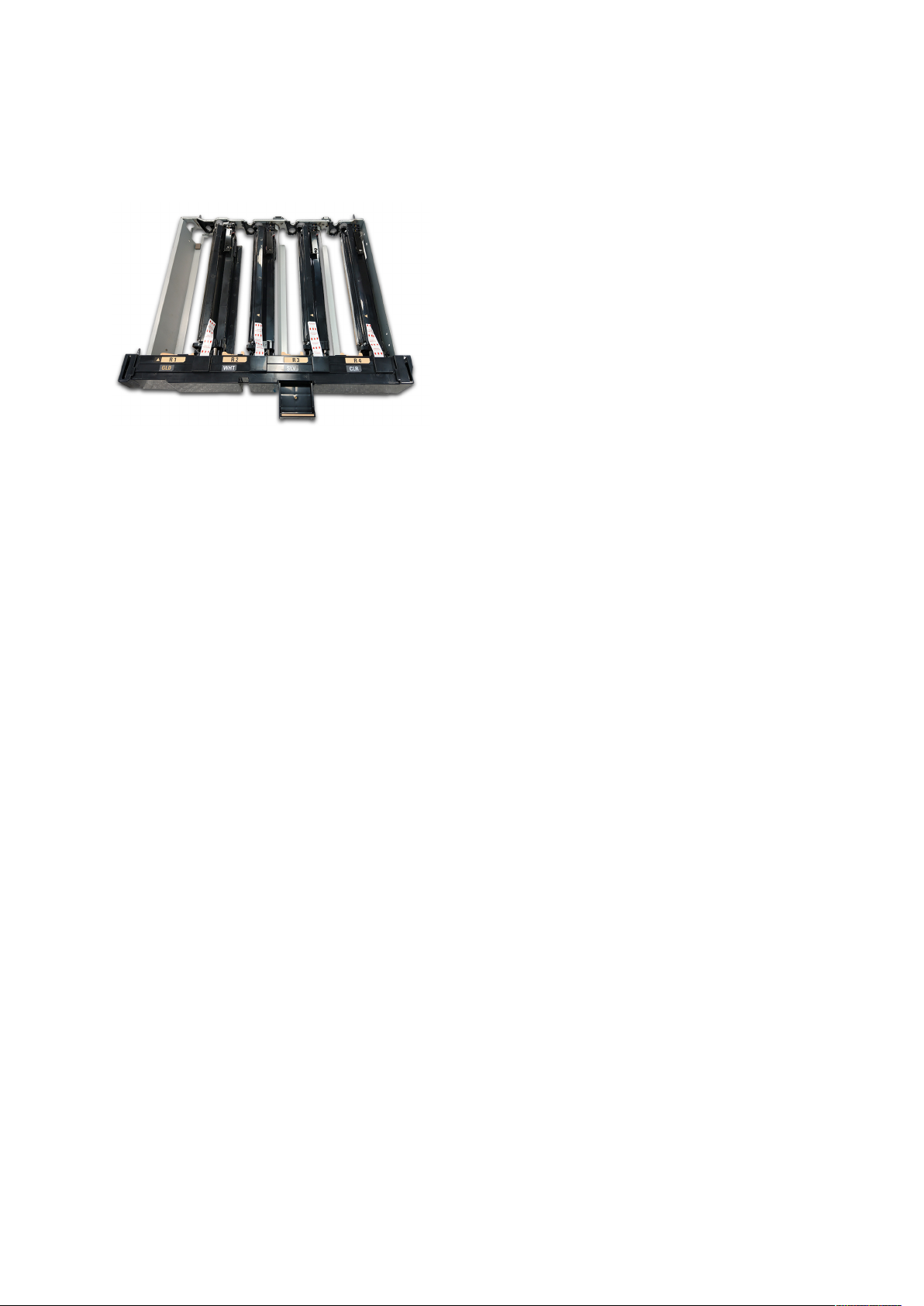

• Eenheden voor ontwikkelaarlade ... ............. ....... ............. . ...... ....... ...... ....... ....... ............. ....... 18
• Wagen ... . ...... ....... ............. ....... ............. . ...... ....... ...... ....... ....... ............. ....... ....... ...... ....... ..... 19
Deze referentiehandleiding is uitsluitend bedoeld voor getrainde gebruikers.
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
13
Aan de slag
Overzicht
Met de Xerox®Adaptieve CMYK Plus-technologie kunt u nieuwe tonerkleuropties aan uw printer
toevoegen, als aanvulling op het traditionele zwart, cyaan, magenta en geel.
Elk pakket binnen de Xerox
settes, een tonerafgifte-eenheid, een ontwikkelaarlade-eenheid en een wagen.
®
Adaptieve CMYK Plus-technologie bevat een unieke set met tonercas-
14
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Aan de slag
Opties Adaptieve CMYK Plus-technologie
Beschikbare pakketten met gespecialiseerde toner voor een Xerox®PrimeLink™C9065/C9070printer met Adaptieve CMYK Plus-technologie:
Pakket met levendige toner, bestelnummer 097N02388
Wagen
Eenheid voor afgifte van speciale toner
Eenheid voor ontwikkelaarlade
Goudkleurige (GLD) toner
Witte (WHT) toner
Zilverkleurige (SLV) toner
Doorzichtige (CLR) toner
Combinatiepakket met levendige en fluorescerende toner, bestelnummer 097N02389
Wagen
Eenheid voor afgifte van speciale toner
Eenheid voor ontwikkelaarlade
Goudkleurige (GLD) toner
Witte (WHT) toner
Zilverkleurige (SLV) toner
Doorzichtige (CLR) toner
Fluorescerende cyaan (C-fl) toner
Fluorescerende magenta (M-fl) toner
Fluorescerende gele (Y-fl) toner
Beschikbare gespecialiseerde toners voor een Xerox
®
PrimeLink™C9065/C9070-printer met
adaptieve CMYK Plus-technologie:
®
Gespecialiseerde toners voor een Xerox
printer met adaptieve CMYK Plus-technologie:
Xerox®goudkleurige toner voor Xerox®PrimeLink™C9065/C9070-printer 006R01802
PrimeLink™C9065/C9070-
Bestelnummer
®
Xerox
Xerox
Xerox
Xerox
witte toner voor Xerox®PrimeLink™C9065/C9070-printer 006R01803
®
zilverkleurige toner voor Xerox®PrimeLink™C9065/C9070-printer 006R01804
®
heldere toner voor Xerox®PrimeLink™C9065/C9070-printer 006R01805
®
fluorescerende cyaan toner voor Xerox®PrimeLink™C9065/C9070-printer 006R01792
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
15
Aan de slag
Gespecialiseerde toners voor een Xerox®PrimeLink™C9065/C9070printer met adaptieve CMYK Plus-technologie:
Bestelnummer
Xerox®fluorescerende magenta toner voor Xerox®PrimeLink™C9065/C9070printer
®
Xerox
fluorescerende gele toner voor Xerox®PrimeLink™C9065/C9070-printer 006R01794
006R01793
16
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Aan de slag
Speciale tonerafgifte-eenheden
Elk tonerpakket bevat een speciale tonerafgifte-eenheid om kruisbesmetting van toners te
voorkomen.
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
17
Aan de slag
Eenheden voor ontwikkelaarlade
Elk tonerpakket bevat een speciale ontwikkelaarlade-eenheid om kruisbesmetting van toners te
voorkomen.
18
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Wagen
Er is een speciale wagen beschikbaar om elk tonerpakket op te slaan.
Aan de slag
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
19
Aan de slag
20
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
3
Een tonerpakket vervangen
Dit hoofdstuk bevat:
• Een tonerpakket vervangen .. ...... . ...... ....... ....... ...... ....... ............. ....... ....... ...... . ...... ....... ......... 22
• De NVM-waarden instellen ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ....... ....... ..... 23
• Printer uitzetten . ...... ....... ....... ............. ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... . 24
• De tonercassettes verwijderen . ...... ....... ....... ............. ....... ....... ...... ....... ....... ............. ....... ...... 25
• De afdrukmodules verwijderen............ ....... ...... . ...... ....... ....... ............. ....... ...... . ...... ....... ....... . 26
• De tonerafgifte-eenheid verwijderen..... ...... ....... ............. . ...... ....... ...... . ...... ....... ............. ....... 27
• De ontwikkelaarlade-eenheid verwijderen ........ ....... ............. ....... ...... ....... ....... ...... . ...... ....... .. 28
• De nieuwe ontwikkelaarlade-eenheid installeren . ............. ....... ....... ...... ....... ....... ............. ...... 29
• De nieuwe tonerafgifte-eenheid installeren.. ....... ....... ...... ....... ....... ...... . ...... ....... ....... ...... ...... 30
• De afdrukmodules opnieuw installeren ... ...... ....... ...... . ............. ....... ............. ....... ...... . ...... ..... 31
• De nieuwe tonercassettes installeren .... ....... ............. ....... ....... ...... . ...... ....... ............. ....... ...... 33
• De printer inschakelen...... ...... . ...... ....... ....... ...... ....... ....... ...... . ...... ....... ....... ...... ....... ....... ...... 34
• Afdrukkwaliteit beoordelen . ............. ....... ....... ...... ....... ....... ............. ....... ............. ....... ...... . .... 35
Dit hoofdstuk bevat stapsgewijze instructies voor het vervangen van een tonerpakket in uw Xerox
PrimeLink™C9065/C9070-printer. Voordat u deze stappen uitvoert, controleert u eerst of uw printer is geconfigureerd met Xerox
u contact op met de technische klantondersteuning van Xerox.
®
Adaptieve CMYK Plus-technologie. Voor meer informatie neemt
®
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
21
Een tonerpakket vervangen
Een tonerpakket vervangen
Opmerking: Gebruik handschoenen voor alle procedures.
Voer elk van de volgende procedures in de vermelde volgorde uit om een tonerpakket te
vervangen.
1. De NVM-waarden instellen
2. Printer uitzetten
3. De tonercassettes verwijderen
4. De afdrukmodules verwijderen
5. De tonerafgifte-eenheid verwijderen
6. De ontwikkelaarlade-eenheid verwijderen
7. De nieuwe ontwikkelaarlade-eenheid installeren
8. De nieuwe tonerafgifte-eenheid installeren
9. De afdrukmodules opnieuw installeren
10. De nieuwe tonercassettes installeren
11. De printer inschakelen
12. Afdrukkwaliteit beoordelen
22
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Een tonerpakket vervangen
De NVM-waarden instellen
Voordat u een pakket met gespecialiseerde toner installeert of wijzigt, moet u de NVM-waarden
(non-volatile memory, niet-vluchtig geheugen) voor elk tonerpakket toewijzen.
De NVM-waarden toewijzen voor elk tonerpakket:
1. Meld u op het bedieningspaneel van het apparaat als beheerder aan.
a. Druk op de toets Aan-/afmelden.
b. Typ admin en selecteer Volgende.
c. Typ de toegangscode van de beheerder en selecteer Enter.
2. Druk op de toets Apparaatstatus en selecteer het tabblad Hulpprogramma's.
3. Selecteer Systeeminstellingen→Instellingen veelgebruikte functies→Onderhoud→NVM
Lezen/schrijven.
4. Om de NVM-code 762–998 in te voeren, typt u 762 in het eerst vak bij Chain-Link. In het
tweede vak typt u 998. Selecteer Bevestigen.
De huidige NVM-waarde verschijnt.
5. Voor het tonerpakket dat wordt geïnstalleerd, typt u 0-2 (welke van toepassing is) bij Nieuwe
waarde en selecteert u vervolgens Opslaan.
De waarden voor de toners zijn als volgt:
• 0: Zwart, cyaan, magenta, geel
• 1: Goudkleurig, wit, zilverkleurig, helder (pakket met levendige toner)
• 2: Zwart, flo-cyaan, flo-magenta, flo-geel (pakket met fluorescerende toner)
6. Selecteer Nu opnieuw starten om de printer opnieuw te starten.
De printer wordt opnieuw gestart en de nieuwe waarde wordt geaccepteerd.
Opmerking: Als de NVM-instelling en het geïnstalleerde tonerpakket niet overeenkomen,
verschijnt er een foutbericht. Controleer of de NVM-instelling juist is voor het geïnstalleerde
tonerpakket. Als het bericht nog steeds verschijnt, controleert u of het juiste tonerpakket is
geïnstalleerd.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
23
Een tonerpakket vervangen
Printer uitzetten
Opmerking: Zorg voordat u de printer uitschakelt dat er geen opdrachten actief zijn.
1. Voordat u de printer uitschakelt, wacht u ongeveer 60 seconden om de energiespaarstand af
te sluiten.
2. Druk op de aan/uit-knop aan de rechterzijde van het bovenpaneel aan de voorkant om de
printer uit te schakelen.
3. Wacht voordat u met de volgende stap doorgaat totdat het energiespaarstandlampje
ophoudt met knipperen.
Opmerking: Gebruik niet de hoofdstroomschakelaar om de printer uit te schakelen.
Let op: Als u de stekker van het netsnoer uit het stopcontact verwijdert terwijl de
hoofdschakelaar in de stand aan staat, kunt u de interne harde schijf van de printer
beschadigen of een printerstoring veroorzaken.
Let op: Als u de hoofdstroomschakelaar onmiddellijk na het inschakelen van de
hoofdstroomvoorziening uitschakelt, kan er schade optreden aan de harde schijf van de
printer of kan een defect in de printer worden veroorzaakt.
Let op: Als u de hoofdstroomschakelaar onmiddellijk na het indrukken van de aan/uit-
knop uitschakelt, kan er schade optreden aan de interne harde schijf van de printer of
kan een defect in de printer worden veroorzaakt.
Let op: Als u de hoofdstroomschakelaar uitschakelt terwijl er een opdracht wordt
verwerkt of terwijl het indicatielampje van de Energiespaarstand knippert, kan de
interne harde schijf van de printer beschadigd raken of kan er een defect in de printer
worden veroorzaakt.
4. Open de voorklep en druk vervolgens de hoofdstroomschakelaar in de stand Uit om de
hoofdstroomschakelaar uit te schakelen.
5. Sluit de voordeur.
6. Haal het netsnoer uit de elektrische uitgang van de printer.
24
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Een tonerpakket vervangen

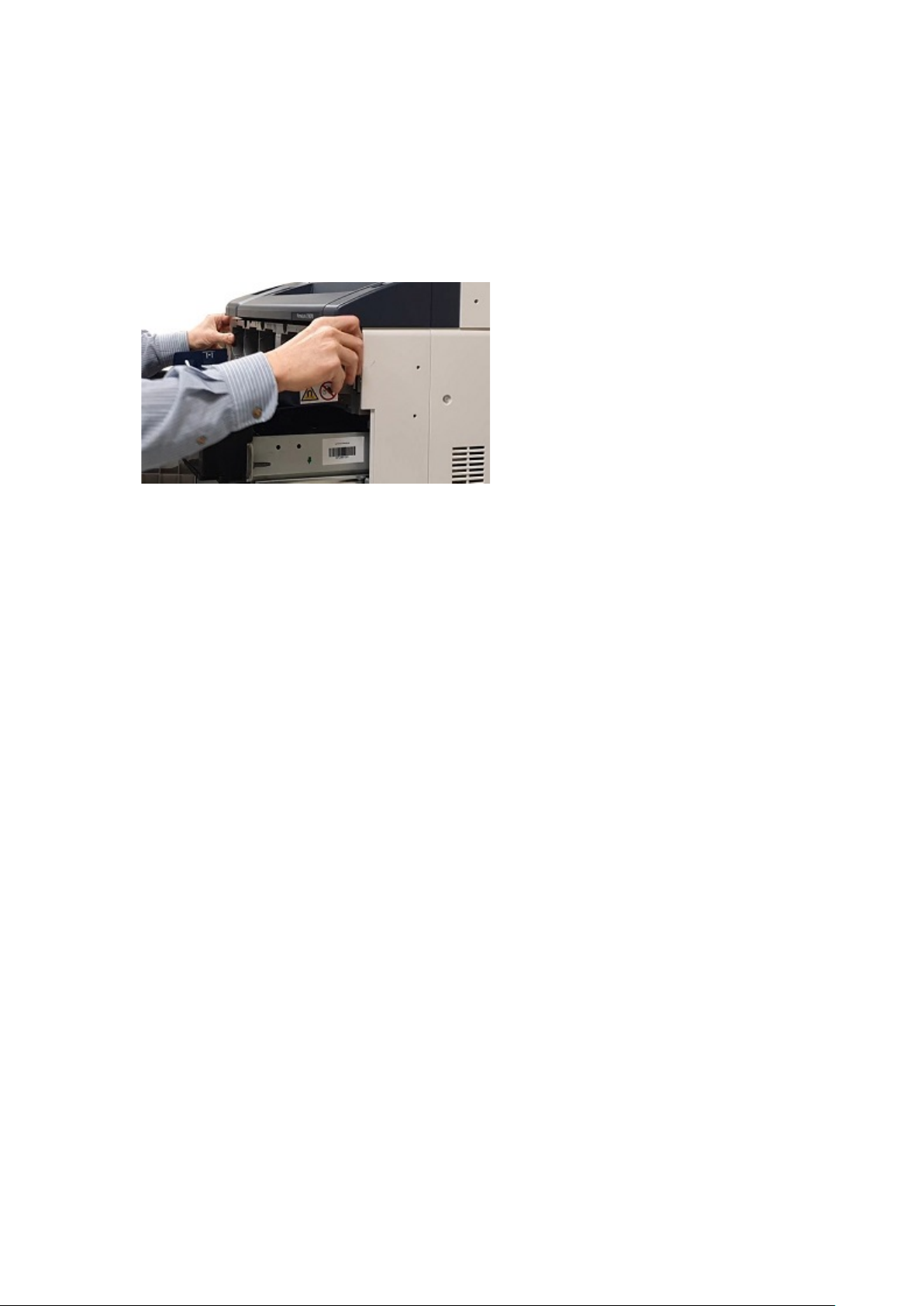

De tonercassettes verwijderen
1. Voordat u cassettes gaat verwijderen, beschermt u het werkgebied. Plaats papier op de vloer,
zodat eventuele bovenmatige toner op het papier terecht komt.
2. Open de tonerklep boven de voordeur van de printer.
3. Houd de cassette horizontaal en voorkom dat u de onderkant van de cassette aanraakt.
4. U verwijdert elke cassette door de hendel van de cassette vast te pakken en de cassette
vervolgens recht uit de printer te trekken.
Let op: Let op dat u geen toner op uw kleding of in uw omgeving morst.
WAARSCHUWING: Gebruik nooit een stofzuiger om gemorste toner op te ruimen. Er
kan een explosie optreden naarmate de stofzuiger met toner wordt gevuld en vonken
creëert. Gebruik een bezem of een doek die is bevochtigd met een neutraal
schoonmaakmiddel om gemorste toner te reinigen.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
25
Een tonerpakket vervangen
De afdrukmodules verwijderen
Let op: Stel de afdrukmodules niet langer dan 2 minuten bloot aan direct zonlicht of aan
sterke TL-verlichting. Wanneer de afdrukmodules aan licht worden blootgesteld, kan de
afdrukkwaliteit achteruit gaan.
1. Laat de printer uitgeschakeld. Open de voordeur.
2. Om de ontwikkelaarlade te openen, laat u hendel R1–R4 zakken. Houd de hendel van de lade
vast en trek de ontwikkelaarlade naar buiten tot deze niet verder kan.
3. Verwijder elke afdrukmodule door de vingerringen aan beide uiteinden van de afdrukmodule
te gebruiken.
4. Til elke module voorzichtig recht omhoog en uit de printer.
5. Bedek de afdrukmodules en berg ze op in een schone, donkere omgeving. De afdrukmodules
worden verderop in de procedure weer teruggeplaatst.
26
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Een tonerpakket vervangen
De tonerafgifte-eenheid verwijderen
1. Laat de printer uitgeschakeld en houd de voordeur open.
2. Voor gemakkelijke toegang tot de tonerafgifte-eenheid schuift u de ontwikkelaarlade
halverwege in de printer.
3. Laat de tonerdeur zakken voor toegang tot de tonerafgifte-eenheid.
4. Verwijder de tonerafgifte-eenheid door beide zijden vast te pakken en de eenheid uit te
printer te trekken.
5. Bewaar de tonerafgifte-eenheid in de wagen.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
27
Een tonerpakket vervangen
De ontwikkelaarlade-eenheid verwijderen
1. Om de ontwikkelaarlade-eenheid te verwijderen, schuift u de ontwikkelaarlade naar buiten tot
deze niet verder kan.
Let op: Let op dat u geen toner op uw kleding of in uw omgeving morst.
2. Til de ontwikkelaarlade-eenheid met beide handen uit de raileenheid.
3. Plaats de ontwikkelaarlade-eenheid met behulp van de ingebouwde rails in de wagen, op
dezelfde plank als waarop u de bijbehorende tonerafgifte-eenheid hebt geplaatst.
28
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Een tonerpakket vervangen

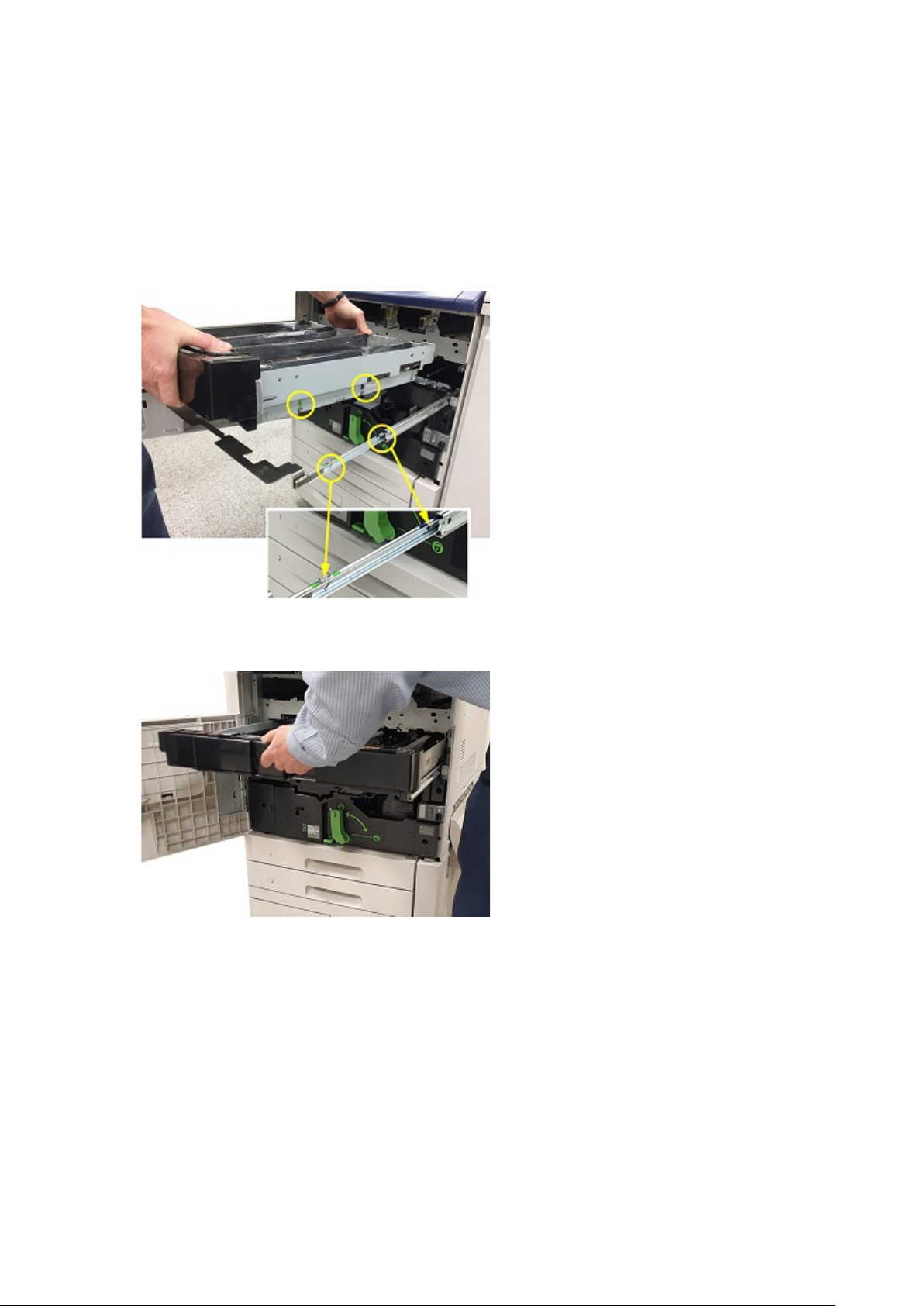

De nieuwe ontwikkelaarlade-eenheid installeren
1. Verwijder de ontwikkelaarlade-eenheid die aan het benodigde tonerpakket is gekoppeld, uit
de wagen.
2. Houd de ontwikkelaarlade-eenheid boven de raileenheid vast en lijn de pijlgeleiders op het
frame van de lade uit met de gleuven op de raileenheid.
3. Laat de ontwikkelaarlade-eenheid op zijn plaats zakken op de raileenheid.
4. Duw de ontwikkelaarlade in de printer tot dat ontwikkelaarlade op zijn plaats vastklikt.
Tip: Het klikgeluid betekent dat de ontwikkelaarlade goed in de printer is geplaatst.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
29
Een tonerpakket vervangen
De nieuwe tonerafgifte-eenheid installeren
1. Voor gemakkelijke toegang tot het printerframe trekt u de ontwikkelaarlade-eenheid ongeveer
254 mm (10 inch) naar buiten.
2. Verwijder de tonerafgifte-eenheid voor het benodigde tonerpakket van de wagen.
3. Open de deur van de tonereenheid en schuif de tonerafgifte-eenheid in de printer. Duw de
eenheid vervolgens stevig op zijn plaats.
4. Sluit de tonerklep.
30
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Een tonerpakket vervangen
De afdrukmodules opnieuw installeren
1. Trek de ontwikkelaarlade volledig naar buiten.
2. Als u de ontwikkelaarlade voor het eerst gebruikt, trekt u voor elke ontwikkelaarbehuizing de
bedekking van de behuizing weg en verwijdert u het beschermende lipje.
3. De afdrukmodules zijn voorzien labels die de voor- en achterkant van de module aangegeven.
Lijn de voorkant van de afdrukmodule uit met de ontwikkelaarlade en plaats de module in de
lade.
Let op: Raak het oppervlak van de afdrukmodules niet aan en zorg dat er geen krassen
op komen.
Let op: Wanneer de afdrukmodules aan licht worden blootgesteld, kan de
afdrukkwaliteit achteruit gaan.
4. Druk op beide uiteinden van de afdrukmodules om te zorgen dat de afdrukmodules goed
vastzitten.
®
Xerox
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
31
Een tonerpakket vervangen
5. Duw de ontwikkelaarlade in de printer tot dat ontwikkelaarlade op zijn plaats vastklikt. Laat
de hendel van de lade zakken en til hendel R1–R4 op om de lade op zijn plaats vast te zetten.
Tip: Het klikgeluid betekent dat de ontwikkelaarlade goed in de printer is geplaatst.
6. Sluit de deur van de printer.
32
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Een tonerpakket vervangen
De nieuwe tonercassettes installeren
1. Open de tonerklep boven de voordeur van de printer.
2. Verwijder de benodigde tonercassettes uit het tonerpakket op de wagen.
Let op: Gebruik geen tonercassettes uit verschillende pakketten met gespecialiseerde
toner door elkaar. Zorg dat de juiste tonercassettes voor elk pakket zijn geïnstalleerd.
Als de kleurentonercassettes verkeerd worden geplaatst, raakt de tonerafgifte-eenheid
vervuild en is een servicebezoek nodig.
3. Plaats elke tonercassette door de cassette met twee handen vast te houden en de pijl op de
cassette uit te lijnen met de printer. Duw de cassette in de tonerafgifte-eenheid tot de
cassette op zijn plaats vastklikt.
Opmerking: Bekijk de labels aan de binnenkant van de tonerdeur om te controleren of
de tonercassettes op de juiste posities worden geïnstalleerd. Plaats de correcte
tonercassettekleur op de correcte locatie in de printer.
4. Sluit de tonerklep.
5. Als u toner hebt gemorst, reinigt u het gebied met een vochtige doek.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
33
Een tonerpakket vervangen
De printer inschakelen
Let op: Als u de hoofdstroomschakelaar onmiddellijk na het uitschakelen van de
hoofdstroomvoorziening inschakelt, kan er schade optreden aan de interne harde schijf van
de printer of kan een defect in de printer worden veroorzaakt.
1. Sluit het netsnoer aan op de elektrische uitgang van de printer.
2. Schakel de hoofdstroomschakelaar in door de voorklep te openen en vervolgens de
hoofdstroomschakelaar in de stand Aan te drukken.
3. Sluit de voorklep.
4. Druk op de aan/uit-knop aan de rechterzijde van het bovenpaneel aan de voorkant om de
printer in te schakelen.
Na het inschakelen van de printer verschijnt er een statusbericht. Het bericht wordt gegenereerd
omdat het pakket met levendige toner een startcassette met goudkleurige toner bevat. De
afdrukkwaliteit wordt hierdoor niet beïnvloed en u kunt gewoon doorgaan met afdrukken. Als er
een tweede goudkleurige tonercassette wordt geplaatst, verschijnt het bericht niet.
34
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Een tonerpakket vervangen
Afdrukkwaliteit beoordelen
1. Als u de afdrukkwaliteit wilt beoordelen, kopieert u een testafdruk en kijkt u of de afdruk vrij is
van afdrukdefecten.
2. Gebruik zo nodig de functie Beeldoverdracht aanpassen.
Xerox
®
Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
35
Een tonerpakket vervangen
36
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
4
Onderhoud
Gebruik een bezem of een doek die is bevochtigd met een neutraal schoonmaakmiddel om gemorste toner te reinigen.
Let op: Let op dat u geen toner op uw kleding of in uw omgeving morst.
WAARSCHUWING: Gebruik nooit een stofzuiger om gemorste toner op te ruimen. Er kan
een explosie optreden naarmate de stofzuiger met toner wordt gevuld en vonken creëert.
Gebruik een bezem of een doek die is bevochtigd met een neutraal schoonmaakmiddel om
gemorste toner te reinigen.
Als u hulp nodig hebt bij het onderhouden van uw printer:
• Bezoek de Xerox-website op www.support.xerox.com/support. Voer PrimeLink C9065/
C9070 in het zoekveld in en selecteer vervolgens de benodigde documentatie.
• Neem contact op met de technische klantondersteuning van Xerox.
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
37
Onderhoud
38
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
5
Problemen oplossen
Dit hoofdstuk bevat:
• Algemene problemen met de afdrukkwaliteit en oplossingen... ....... ....... ...... ....... ....... ...... . .... 40
• Kruisverwijzingstabel voor toner....... ....... ...... ....... ...... . ............. ....... ............. ....... ...... . ...... ..... 42
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
39
Problemen oplossen
Algemene problemen met de afdrukkwaliteit en oplossingen
Gebruik de volgende tabel om oplossingen voor problemen met de afdrukkwaliteit te vinden.
Probleem
Vegen, vlekken en strepen:
Er verschijnen donkere of lichte markeringen op uw
uitvoer.
Terugkerende vlekken of lijnen:
Er verschijnen vlekken of lijnen in regelmatige
intervallen op de afdrukken.
Kleuren zien er verkeerd uit:
De kleuren zijn er niet goed uit of zien er drastisch
verkeerd uit.
Oplossing
Als u de toner die op de fuser is opgehoopt wilt
verwijderen, voert u een afdrukopdracht uit die uit
verschillende blanco pagina's bestaat.
Als het probleem blijft bestaan, drukt u de
testpagina's af om te helpen bepalen welk
onderdeel het probleem met de afdrukkwaliteit
veroorzaakt.
• Als het defect zich in slechts één kleur voordoet,
vervangt u de betreffende
beeldverwerkingsmodule.
• Als het defect zich in alle kleuren voordoet en
zichtbaar is op alle testpagina's, vervangt u de
fuser.
1 Meet de intervallen tussen de markeringen of
vlekken om te identificeren welk onderdeel
verantwoordelijk is voor de terugkerende
vlekken of lijnen.
2 Vervang het printeronderdeel dat door het
interval is geïdentificeerd om het probleem te
corrigeren.
1 Zorg dat u de juiste tonerafgifte-eenheid en
ontwikkelaarlade hebt geïnstalleerd.
2 Voer de procedure voor het kalibreren van de
kleuren uit.
kleuren zijn te licht of te donker:
De afdruk- of kleurdichtheid is te licht, ontbreekt of
de achtergrond is wazig.
Toner ontbreekt of kan gemakkelijk worden
weggeveegd:
Er lijkt toner van de afdruk te ontbreken of de toner
kan gemakkelijk worden afgeveegd.
1 Controleer of het papier dat u gebruikt, het
juiste type voor de printer is en dat het papier
correct is geplaatst.
2 Controleer of het papier dat in de lade is
geplaatst, overeenkomt met de papiersoort die
via het bedieningspaneel en in de printerdriver
is geselecteerd.
3 Pas uw 2e transferinstelling aan om de
afgedrukte afdrukkwaliteit te maximaliseren.
4 Uw applicatie of onjuiste instellingen in de
printerdriver kunnen de oorzaak van de
problemen met de afdrukkwaliteit zijn.
1 Controleer of het papier dat u gebruikt, het
juiste type voor de printer is en dat het papier
correct is geplaatst.
2 Kalibreer het papiertype.
3 Verhoog of verlaag de temperatuurinstelling
van de fuser.
4 Selecteer zwaarder papier op het
bedieningspaneel.
Opmerking: De papiersoorten van lichtst
40
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Problemen oplossen
Probleem
Een foutbericht geeft aan dat de NVM-instelling en
het geïnstalleerde tonerpakket niet overeenkomen.
Oplossing
tot zwaarst zijn:
• Voor ongecoat papier: Gewoon papier,
Licht karton, Karton en Zwaar karton
• Voor gecoat papier: Licht glanzend
karton, Glanzend karton en Zwaar
glanzend karton.
1 Controleer of de NVM-instelling juist is voor het
geïnstalleerde tonerpakket. Raadpleeg De NVM-
waarden instellen voor meer informatie.
2 Als de NVM-instelling juist is en het bericht nog
steeds verschijnt, controleert u of het juiste
tonerpakket is geïnstalleerd.
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
41
Problemen oplossen
Kruisverwijzingstabel voor toner
Tonerpakket
Norm Zwart 1 Zwart 2 Cyaan Magenta Geel
Levendig Goudkleurig
Fluorescerend Zwart 1 Zwart 2 Fluorescerend
Positie 1 Positie 2 Positie 3 Positie 4 Positie 5
(GLD)
Wit (WHT) Zilverkleurig
(SLV)
Fluorescerend
cyaan (C-fl)
magenta (M-fl)
Doorzichtig
(CLR)
Fluorescerend
geel (Y-fl)
42
Xerox®Adaptieve CMYK Plus-technologie voor de Xerox®PrimeLink™C9065/C9070-printer
Referentiehandleiding voor accessoires
Loading...
