Xerox® Phaser® 3610
Black and White Printer
Imprimante noir et blanc
Xerox® Phaser® 3610
User Guide
Guide d'utilisation
Italiano Guida per l’utente
Deutsch Benutzerhandbuch
Español Guía del usuario
Português Guia do usuário
Nederlands Gebruikershandleiding
Svenska Användarhandbok
Dansk Betjeningsvejledning
Suomi Käyttöopas
Norsk Brukerhåndbok
Русский Руководство пользователя
Čeština Uživatelská příručka
Polski Przewodnik użytkownika
Magyar
Felhasználói útmutató
Türkçe
Kullanıcı Kılavuzu
Ελληνικά Εγχειρίδιο χρήστη
© 2013 Xerox Corporation. Všechna práva vyhrazena. Nepublikovaná práva vyhrazena podle zákonů Spojených států amerických
na ochranu autorských práv. Obsah této publikace nesmí být v žádné podobě reprodukován bez svolení společnosti
Xerox Corporation.
Uplatňovaná ochrana na základě autorských práv se vztahuje na všechny formy záležitostí, které lze chránit autorskými právy v
souladu se zákonným nebo soudním právem nebo jejichž ochrana bude možná po odevzdání této příručky do tisku, zejména na
materiály generované ze softwarových programů, které jsou zobrazovány na obrazovce, jako jsou styly, šablony, ikony, vzhled
obrazovek atd.
®
Xerox
a Xerox and Design®, Phaser®, PhaserSMART®, PhaserMatch®, PhaserCal®, PhaserMeter™, CentreWare®, PagePack®,
®
eClick
, PrintingScout®, Walk-Up®, WorkCentre®, FreeFlow®, SMARTsend®, Scan to PC Desktop®, MeterAssistant®,
SuppliesAssistant
®
a Mobile Express Driver® jsou ochranné známky společnosti Xerox Corporation ve Spojených státech amerických
Driver
®
, Xerox Secure Access Unified ID System®, Xerox Extensible Interface Platform®, ColorQube®, Global Print
a dalších zemích.
®
Adobe
Reader®, Adobe® Type Manager®, ATM™, Flash®, Macromedia®, Photoshop® a PostScript® jsou ochranné známky
společnosti Adobe Systems Incorporated ve Spojených státech amerických a dalších zemích.
®
Apple
, AppleTalk®, Bonjour®, EtherTalk®, Macintosh®, Mac OS® a TrueType® jsou ochranné známky společnosti Apple Inc.
registrované ve Spojených státech amerických a dalších zemích.
®
HP-GL
, HP-UX® a PCL® jsou ochranné známky společnosti Hewlett-Packard Corporation ve Spojených státech amerických
a dalších zemích.
®
IBM
a AIX® jsou ochranné známky společnosti International Business Machines Corporation ve Spojených státech amerických
a dalších zemích.
Microsoft
®
, Windows Vista®, Windows® a Windows Server® jsou ochranné známky společnosti Microsoft Corporation ve
Spojených státech amerických a dalších zemích.
®
Novell
, NetWare®, NDPS®, NDS®, IPX™ a Novell Distributed Print Services™ jsou ochranné známky společnosti Novell, Inc. ve
Spojených státech amerických a dalších zemích.
®
SGI
a IRIX® jsou ochranné známky společnosti Silicon Graphics International Corp. nebo jejích dceřiných společností ve
Spojených státech amerických a dalších zemích.
Sun, Sun Microsystems a Solaris jsou ochranné známky nebo registrované ochranné známky společnosti Oracle nebo jejích
přidružených společností ve Spojených státech amerických a dalších zemích.
®
UNIX
je ochranná známka ve Spojených státech amerických a dalších zemích, licencovaná výhradně prostřednictvím společnosti
X/ Open Company Limited.
PANTONE
Verze dokumentu 1.0: Září 2013
®
a další ochranné známky společnosti Pantone, Inc. jsou majetkem společnosti Pantone, Inc.
BR5710_cs
Obsah
1 Bezpečnost 9
Bezpečnost elektrických obvodů ........................................................................................................ 10
Všeobecné pokyny ........................................................................................................................ 10
Napájecí kabel .............................................................................................................................. 10
Nouzové vypnutí ........................................................................................................................... 11
Bezpečnost laseru ......................................................................................................................... 11
Bezpečnost provozu ............................................................................................................................ 12
Provozní pokyny ........................................................................................................................... 12
Uvolňování ozónu ......................................................................................................................... 12
Umístění tiskárny .......................................................................................................................... 12
Spotřební materiál k tiskárně ....................................................................................................... 13
Bezpečnost při údržbě ........................................................................................................................ 14
Symboly uvedené na tiskárně ............................................................................................................. 15
Kontaktní informace pro otázky životního prostředí, zdraví a bezpečnosti ....................................... 16
2 Funkce 17
Součásti tiskárny ................................................................................................................................. 18
Pohled zepředu ............................................................................................................................. 18
Pohled zezadu ............................................................................................................................... 19
Vnitřní části ................................................................................................................................... 19
Ovládací panel .............................................................................................................................. 20
Režim úspory energie .......................................................................................................................... 22
Ukončení úsporného režimu ........................................................................................................ 22
Informační strany ................................................................................................................................ 23
Sestava konfigurace ...................................................................................................................... 23
Tisk sestavy konfigurace ............................................................................................................... 23
Funkce pro správu ...............................................................................................................................
ění adresy IP tiskárny ............................................................................................................. 24
Zjišt
CentreWare Internet Services ...................................................................................................... 24
Přístup k tiskárně .......................................................................................................................... 24
Účtovací měřidlo .......................................................................................................................... 25
Další informace ................................................................................................................................... 26
24
3 Instalace a nastavení 27
Základní informace o instalaci a nastavení ......................................................................................... 28
Výběr umístění tiskárny ...................................................................................................................... 29
Připojení tiskárny ................................................................................................................................ 30
Výběr způsobu připojení .............................................................................................................. 30
Připojení k počítači pomocí kabelu USB ...................................................................................... 31
Připojení k pevné síti ................................................................................................................... 31
Zjištění adresy IP tiskárny pomocí ovládacího panelu .................................................................. 31
Připojení k bezdrátové síti .......................................................................................................... 32
Konfigurace síťového nastavení .......................................................................................................... 35
Adresy TCP/IP a IP ........................................................................................................................ 35
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 3
Obsah
Konfigurování obecného nastavení pomocí služby CentreWare Internet Services ............................ 36
Zobrazení informací o tiskárně ................................................................................................... 36
Konfigurace systémových nastavení ............................................................................................ 36
Konfigurace nastavení hodin ........................................................................................................ 37
Konfigurování nastavení zásobníků .............................................................................................. 37
Konfigurování obecného nastavení pomocí ovládacího panelu ......................................................... 38
Získání informací o tiskárně .......................................................................................................... 38
Použití Průvodce zapnutím ........................................................................................................... 38
Instalace softwaru ............................................................................................................................... 39
Požadavky na operační systém ..................................................................................................... 39
Instalace tiskových ovladačů pro síťovou tiskárnu v systému Windows ...................................... 39
Instalace tiskových ovladačů pro tiskárnu s připojením přes port USB v systému Windows ... 40
Instalace tiskových ovladačů pro systém Macintosh OS X verze 10.5 a novější .......................... 40
Instalace ovladačů a nástrojů pro systém UNIX a Linux ............................................................... 41
Další ovladače ............................................................................................................................... 42
Instalace tiskárny jako zařízení webových služeb ........................................................................ 42
4 Papír a média 45
Podporovaný papír .............................................................................................................................. 46
Doporučené typy médií ................................................................................................................ 46
Objednání papíru .......................................................................................................................... 46
Obecné pokyny pro vkládání papíru ............................................................................................. 46
Papír, který může poškodit tiskárnu ............................................................................................. 47
Pokyny k uskladnění papíru .......................................................................................................... 47
Podporované typy a gramáže papíru ........................................................................................... 48
Podporované standardní formáty papíru ..................................................................................... 48
Podporované typy a gramáže papíru pro automatický 2stranný tisk .......................................... 48
Podporované standardní formáty papíru pro automatický 2stranný tisk ....................................
porované uživatelské formáty papíru .................................................................................... 49
Pod
49
Vložení papíru ..................................................................................................................................... 50
Vkládání papíru do ručního podavače .......................................................................................... 50
Vkládání malých formátů papíru do ručního podavače ............................................................... 53
Konfigurace délky papíru u zásobníků 1–4 ................................................................................. 56
Vložení papíru do zásobníků 1–4 .................................................................................................. 57
Konfigurace chování zásobníků .................................................................................................... 59
Tisk na speciální papír ......................................................................................................................... 61
Obálky ........................................................................................................................................... 61
Štítky ............................................................................................................................................. 64
5 Tisk 67
Základní informace o tisku ................................................................................................................ 68
Výběr voleb tisku................................................................................................................................. 69
Nápověda tiskového ovladače ...................................................................................................... 69
Volby tisku v systému Windows ................................................................................................... 69
Volby tisku v systému Macintosh ................................................................................................. 71
Funkce tisku ........................................................................................................................................ 72
na obě strany papíru ............................................................................................................. 72
Tisk
Orientace ...................................................................................................................................... 74
Výběr voleb papíru pro tisk .......................................................................................................... 74
Povolení režimu 2stranného tisku na hlavičkový papír ................................................................ 74
4 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Obsah
Tisk více stránek na jeden list ....................................................................................................... 75
Tisk brožur .................................................................................................................................... 75
Kvalita tisku .................................................................................................................................. 76
Světlost ......................................................................................................................................... 76
Tisk vodoznaků ............................................................................................................................. 76
Změna měřítka ............................................................................................................................. 77
Tisk zrcadlových obrazů ................................................................................................................ 77
Tisk speciálních typů úloh ............................................................................................................. 77
Používání uživatelských formátů papíru ............................................................................................. 79
Definice uživatelských formátů papíru ......................................................................................... 79
Vytváření a ukládání uživatelských formátů papíru ..................................................................... 79
Tisk na uživatelské formáty papíru ............................................................................................... 80
6 Údržba 81
Čištění tiskárny .................................................................................................................................... 82
Obecná bezpečnostní opatření .................................................................................................... 82
Čistění vnějšího povrchu .............................................................................................................. 83
Čistění vnitřku ............................................................................................................................... 83
Objednání spotřebního materiálu....................................................................................................... 84
Spotřební materiál ........................................................................................................................ 84
Položky běžné údržby ................................................................................................................... 84
Kdy je třeba objednat spotřební materiál .................................................................................... 85
Zobrazení stavu spotřebního materiálu v tiskárně ....................................................................... 85
Kazety s tonerem .......................................................................................................................... 86
Recyklace spotřebního materiálu ................................................................................................. 87
Správa tiskárny .................................................................................................................................... 88
Zobrazení verze firmwaru .............................................................................................................
Úprava
typu papíru ....................................................................................................................... 89
Úprava přenosového pásu............................................................................................................ 89
Nastavení fixační jednotky ........................................................................................................... 89
Nastavení hustoty ......................................................................................................................... 90
Tisk vzorů ...................................................................................................................................... 90
Čištění vývojky .............................................................................................................................. 91
Čištění přenosového pásu ............................................................................................................ 91
Obnovení výchozího nastavení ..................................................................................................... 91
Inicializace počitadla tisku ............................................................................................................ 92
Obnovení přenosové jednotky ..................................................................................................... 92
Obnovení fixační jednotky ............................................................................................................ 92
Vymazání historie úloh ................................................................................................................. 93
Vymazání úložiště ......................................................................................................................... 93
Vymazání paměti zařízení ............................................................................................................. 93
Nastavení nadmořské výšky ......................................................................................................... 94
Snížení elektrostatické paměti ..................................................................................................... 94
Povolení možnosti Odstraňování duchů....................................................................................... 95

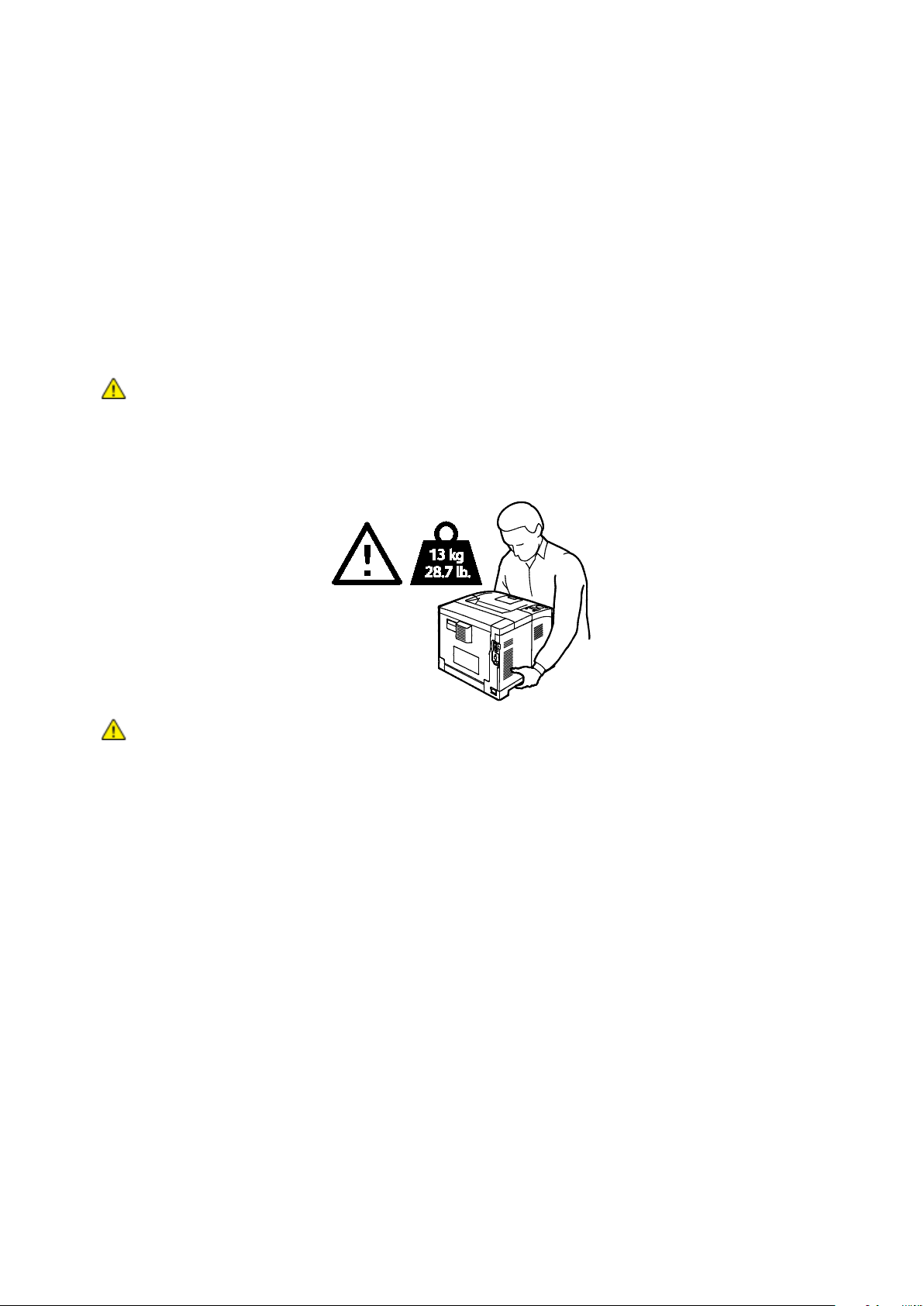

Stěhování tiskárny ............................................................................................................................... 96
88
7 Řešení problémů 97
Řešení obecných problémů ................................................................................................................. 98
Tiskárnu nelze zapnout ................................................................................................................. 98
Tiskárna vydává neobvyklé zvuky ................................................................................................. 98
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 5
Obsah
Tiskárna netiskne .......................................................................................................................... 99
Tiskárna se často resetuje nebo vypíná ........................................................................................ 99
Uvnitř tiskárny došlo ke kondenzaci ........................................................................................... 100
Zaseknutý papír ................................................................................................................................. 101
Nalezení zaseknutého papíru ..................................................................................................... 101
Minimalizace zaseknutí papíru ................................................................................................... 102
Odstranění zaseknutého papíru ................................................................................................. 103
Řešení problémů se zaseknutým papírem ................................................................................. 108
Problémy s kvalitou tisku .................................................................................................................. 110
Řízení kvality tisku ...................................................................................................................... 110
Řešení problémů s kvalitou tisku ................................................................................................ 111
Jak požádat o pomoc ........................................................................................................................ 115
Chybová a stavová hlášení.......................................................................................................... 115
Online Support Assistant (Asistent on-line podpory) ................................................................. 115
Informační strany ....................................................................................................................... 115
Další informace ........................................................................................................................... 115
A Specifikace 117
Konfigurace a volitelné doplňky tiskárny .......................................................................................... 118
Standardní funkce....................................................................................................................... 118
Dostupné konfigurace ................................................................................................................ 118
Volitelné doplňky a inovace ....................................................................................................... 118
Fyzické specifikace ............................................................................................................................ 119
Hmotnost a rozměry ................................................................................................................... 119
Standardní konfigurace .............................................................................................................. 119
Konfigurace s volitelným podavačem na 550 listů ..................................................................... 119
Požadavky na celkový prostor ....................................................................................................
davky na volný prostor ....................................................................................................... 120
Poža
119
Požadavky na volný prostor pro konfiguraci s volitelným podavačem na 550 listů .................. 120
Požadavky na okolní prostředí .......................................................................................................... 121
Teplota ........................................................................................................................................ 121
Relativní vlhkost ......................................................................................................................... 121
Nadmořská výška ........................................................................................................................ 121
Elektrické specifikace ........................................................................................................................ 122
Napětí zdroje napájení a frekvence ............................................................................................ 122
Příkon .......................................................................................................................................... 122
Výrobek splňující podmínky normy ENERGY STAR ..................................................................... 122
Specifikace výkonu ............................................................................................................................ 123
Rychlost tisku .............................................................................................................................. 123
Specifikace řadiče .............................................................................................................................. 124
Paměť ......................................................................................................................................... 124
Rozhraní ...................................................................................................................................... 124
B Informace o právních předpisech 125
Základní nařízení ............................................................................................................................... 126
Spojené státy americké – předpisy FCC ...................................................................................... 126
Kanada ........................................................................................................................................ 126
Evropská unie ............................................................................................................................. 127
6 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Obsah
Informace o vlivu na životní prostředí podle evropské dohody o zařízeních na zpracování
obrazu skupiny 4 ....................................................................................................................... 127
Německo ..................................................................................................................................... 128
Turecko – nařízení RoHS ............................................................................................................. 128
Informace o právních předpisech pro adaptér bezdrátové sítě 2,4 GHz ................................... 129
Material Safety Data Sheets (bezpečnostní specifikace materiálu).................................................. 130
C Recyklace a likvidace 131
Všechny země ................................................................................................................................... 132
Severní Amerika ................................................................................................................................ 133
Evropská unie .................................................................................................................................... 134
Domácí prostředí ........................................................................................................................ 134
Profesionální a podnikové prostředí .......................................................................................... 134
Sběr a likvidace vybavení a baterií ............................................................................................. 135
Poznámka k symbolu baterií....................................................................................................... 135
Vyjmutí baterie ........................................................................................................................... 135
Ostatní země ..................................................................................................................................... 136
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 7
1
Bezpečnost
Obsah kapitoly:
• Bezpečnost elektrických obvodů ................................................................................................................................. 10
• Bezpečnost provozu ........................................................................................................................................................ 12
• Bezpečnost při údržbě .................................................................................................................................................... 14
• Symboly uvedené na tiskárně ..................................................................................................................................... 15
• Kontaktní informace pro otázky životního prostředí, zdraví a bezpečnosti ............................................... 16
Tato tiskárna a doporučený spotřební materiál byly navrženy a otestovány tak, aby splňovaly přísné
bezpečnostní požadavky. Při dodržování následujících pokynů bude zajištěn nepřetržitý bezpečný
provoz tiskárny Xerox.
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 9
Bezpečnost
Bezpečnost elektrických obvodů
Obsahu oddílu:
• Všeobecné pokyny ........................................................................................................................................................... 10
• Napájecí kabel................................................................................................................................................................... 10
• Nouzové vypnutí ............................................................................................................................................................... 11
• Bezpečnost laseru ............................................................................................................................................................ 11
Všeobecné pokyny
VAROVÁNÍ:
• Nezasunujte do štěrbin a otvorů v tiskárně žádné předměty. Dotyk s místem pod napětím
nebo zkrat v některé ze součásti může mít za následek požár nebo zásah elektrickým proudem.
• Neodstraňujte kryty ani zábrany, které jsou připevněny šrouby, pokud neinstalujete volitelné
příslušenství a v návodu k tomu není pokyn. Při provádění takovéto instalace tiskárnu vypněte.
Jestliže musíte při instalaci volitelného příslušenství odstranit kryty a zábrany, odpojte napájecí
kabel. Kromě volitelných doplňků, jejichž instalaci může provést sám uživatel, nejsou za těmito
kryty žádné součásti, u
nichž byste mohli provádět údržbu nebo opravy.
Toto jsou bezpečnostní rizika:
• Je poškozený nebo rozedřený napájecí kabel.
• Do tiskárny se vylila tekutina.
• Tiskárna byla vystavena vodě.
• Z tiskárny se kouří nebo je nezvykle horký její povrch.
• Tiskárna vydává nezvyklé zvuky nebo pachy.
• Tiskárna způsobila výpadek jističe v nástěnném elektrickém panelu, pojistky nebo jiného
bezpečnostního zařízení.
Jestliže nastane některá z těchto okolností, proveďte následující:
1. Okamžitě vypněte tiskárnu.
2. Odpojte napájecí kabel z elektrické zásuvky.
3. Zavolejte autorizovaného servisního technika.
Napájecí kabel
• Používejte napájecí kabel dodaný s tiskárnou.
• Napájecí kabel zapojte přímo do řádně uzemněné elektrické zásuvky. Přesvědčte se, že jsou oba
konce kabelu bezpečně zapojeny. Pokud nevíte, jestli je daná zásuvka uzemněna, požádejte
elektrikáře, aby ji zkontroloval.
• Nepřipojujte tiskárnu prostřednictvím uzemňovací rozbočovací zásuvky k elektrické zásuvce,
která není vybavena zemnicím kolíkem.
VAROVÁNÍ: Zajistěte řádné uzemnění tiskárny, abyste předešli možnému zasažení elektrickým
proudem. Elektrické výrobky mohou být při nesprávném používání nebezpečné.
10 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Bezpečnost
• Používejte pouze prodlužovací šňůru určenou pro příkon tiskárny.
• Přesvědčte se, že je tiskárna zapojena do zásuvky, která poskytuje správné napětí a výkon. Je-li
třeba, požádejte elektrikáře, aby posoudil elektrické parametry tiskárny.
• Neinstalujte tiskárnu na místo, kde by mohli lidé šlapat po napájecím kabelu.
• Na napájecí kabel nepokládejte žádné předměty.
• Napájecí kabel nepřipojujte ani neodpojujte, pokud je vypínač v poloze zapnuto.
• Pokud je napájecí kabel poškozený nebo rozedřený, vyměňte jej.
• Aby nedošlo k zásahu elektrickým proudem nebo k poškození kabelu, držte napájecí kabel při
odpojování za zástrčku.
Napájecí kabel je připojen k tiskárně vzadu jako výměnná jednotka. Pokud je nutné zcela tiskárnu
odpojit od elektrického proudu, odpojte napájecí kabel od elektrické zásuvky.
Nouzové vypnutí
Pokud nastane některá z následujících situací, okamžitě tiskárnu vypněte a odpojte napájecí kabel
z elektrické zásuvky. Požádejte servisního zástupce společnosti Xerox o vyřešení problému, pokud:
• Zařízení vydává neobvyklý zápach nebo hluk.
• Je poškozený napájecí kabel.
• Došlo k výpadku jističe v nástěnném elektrickém panelu, pojistky nebo jiného bezpečnostního
zařízení.
• Do tiskárny se vylila tekutina.
• Tiskárna byla vystavena vodě.
• Některá část tiskárny je poškozena.
Bezpečnost laseru
Tato tiskárna splňuje provozní normy pro laserové produkty vydané vládními, státními
a mezinárodními orgány a je opatřena certifikátem Class 1 Laser Product. Tiskárna nevyzařuje
škodlivé záření, protože laserové paprsky jsou v průběhu všech fází používání a údržby přístroje zcela
uzavřeny v zařízení.
VAROVÁNÍ: Použití ovládacích prvků, nastavení nebo postupů, které nejsou popsány v této příručce,
může mít za následek únik nebezpečnému záření.
Xerox
®
Černobílá tiskárna Phaser® 3610 11
Uživatelská příručka
Bezpečnost
Bezpečnost provozu
Tato tiskárna a spotřební materiál byly navrženy a otestovány tak, aby splňovaly přísné bezpečnostní
požadavky. Patří sem otestování a schválení bezpečnostními orgány a splnění zavedených norem
vztahujících se k životnímu prostředí.
Dodržování následujících bezpečnostních pokynů přispěje k zajištění nepřetržitého a bezpečného
provozu tiskárny.
Provozní pokyny
• Pokud tiskárna tiskne, nevyjímejte zásobníky papíru.
• Neotvírejte dvířka, když tiskárna tiskne.
• Nepřemísťujte tiskárnu během tisku.
• Nedotýkejte se výstupních a podávacích válečků a dávejte pozor, aby se do kontaktu s nimi
nedostaly vlasy, kravaty apod.
• Kryty, které je nutné odstraňovat za pomocí nářadí, ochraňují nebezpečné oblasti tiskárny.
Ochranné kryty neodstraňujte.
Uvolňování ozónu
Tato tiskárna uvolňuje za normálního provozu ozón. Množství uvolňovaného ozónu závisí na počtu
kopií. Ozón je těžší než vzduch a vzniká v množství, které není natolik velké, aby někomu ublížilo.
Nainstalujte tiskárnu do dobře větrané místnosti.
Další informace týkající se Spojených států amerických a Kanady najdete na webové stránce
www.xerox.com/environment. V jiných oblastech se obraťte na místního zástupce společnosti Xerox
nebo využijte webové stránky na adrese www.xerox.com/environment_europe.
Umístění tiskárny
• Tiskárnu umístěte na rovnou nevibrující plochu, dostatečně pevnou, aby unesla její hmotnost.
Hmotnost vaší konfigurace tiskárny naleznete v části Fyzické specifikace na straně 119.
• Neucpávejte ani nezakrývejte štěrbiny a otvory v tiskárně. Tyto otvory jsou určeny k větrání
a brání přehřívání tiskárny.
• Nainstalujte tiskárnu na místo s dostatečným prostorem pro obsluhu a údržbu.
• Nainstalujte tiskárnu do bezprašného prostředí.
• Tiskárnu neskladujte ani nepoužívejte v extrémně horkém, chladném nebo vlhkém prostředí.
• Tiskárnu neumísťujte v blízkosti tepelného zdroje.
• Tiskárnu neumísťujte na přímé sluneční světlo, aby nedošlo k osvícení součástí citlivých na světlo.
• Neinstalujte tiskárnu na místo, kde by byla přímo vystavena proudu studeného vzduchu
z klimatizace.
• Tiskárnu neumísťujte na místa, na kterých by mohlo docházet k vibracím.
• Abyste zajistili maximální výkon, používejte tiskárnu v doporučené nadmořské výšce na straně
121.
12 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Bezpečnost
Spotřební materiál k tiskárně
• Používejte spotřební materiál, který je určen pro tuto tiskárnu. Při použití nevhodných materiálů
může dojít ke snížení výkonu a vzniku bezpečnostního rizika.
• Dbejte všech varování a pokynů, které jsou uvedeny na výrobku, volitelných doplňcích
a spotřebním materiálu nebo které jsou součástí jejich dodávky.
• Veškerý spotřební materiál skladujte v souladu s pokyny na obalu.
• Veškerý spotřební materiál skladujte mimo dosah dětí.
• Nikdy nevhazujte tonery, tiskové kazety ani obaly tonerů do otevřeného ohně.
• Při manipulaci s kazetami, například tonerovými a podobně, zabraňte kontaktu s pokožkou nebo
očima. Při kontaktu s očima může dojít k podráždění a zánětu. Nepokoušejte se kazety
rozebírat, protože se tím zvyšuje nebezpečí kontaktu s pokožkou nebo očima.
UPOZORNĚNÍ: Nedoporučujeme používat jiný než originální spotřební materiál Xerox. Záruka,
servisní smlouva ani záruka Total Satisfaction Guarantee (Záruka celkové spokojenosti), které
poskytuje společnost Xerox, se nevztahují na škody, závady nebo snížení výkonu způsobené použitím
neoriginálního spotřebního materiálu nebo použitím spotřebního materiálu společnosti Xerox, který
není určen pro tuto tiskárnu. Záruka Total Satisfaction Guarantee (Záruka celkové spokojenosti) je
poskytována ve Spojených státech amerických a v Kanadě. Mimo tyto oblasti se může rozsah záruky
lišit. Podrobné informace vám sdělí zástupce společnosti Xerox.
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 13
Bezpečnost
Bezpečnost při údržbě
• Nepokoušejte se provádět údržbu, která není výslovně popsána v dokumentaci dodané s
tiskárnou.
• Nepoužívejte aerosolové čisticí prostředky. K čištění používejte pouze suchý hadřík, který
nepouští vlákna.
• Nespalujte spotřební materiál ani položky běžné údržby. Informace o programech recyklace
spotřebního materiálu Xerox najdete na adrese www.xerox.com/gwa.
14 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Symboly uvedené na tiskárně
Symbol Popis
Varování:
Označuje nebezpečí, které, pokud se mu nevyhnete, může způsobit smrt nebo vážné zranění.
Upozornění:
Označuje povinnou akci, kterou je nutné provést, aby nedošlo k poškození majetku.
Horký povrch na tiskárně nebo v tiskárně. Buďte opatrní, abyste se nezranili.
Tuto položku nespalujte.
Bezpečnost
Nevystavujte zobrazovací jednotku světlu na dobu delší než 10 minut.
Zobrazovací jednotku nevystavujte přímému slunečnímu světlu.
Nedotýkejte se této části nebo oblasti tiskárny.
Varování:
Dříve než se dotknete fixační jednotky, počkejte uvedenou dobu, než tiskárna vychladne.
Tuto položku lze recyklovat. Podrobnosti najdete v části Recyklace a likvidace na straně 131.
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 15
Bezpečnost
Kontaktní informace pro otázky životního prostředí, zdraví a bezpečnosti
Další informace o životním prostředí, zdraví a bezpečnosti v souvislosti s tímto výrobkem
a spotřebním materiálem společnosti Xerox získáte na následujících linkách podpory zákazníků:
Spojené státy
americké:
Kanada: 1-800 828-6571
Evropa: +44 1707 353 434
Informace o bezpečnosti výrobků týkající se Spojených států amerických najdete na adrese
www.xerox.com/environment.
Informace o bezpečnosti výrobků týkající se Evropy najdete na adrese
www.xerox.com/environment_europe.
1-800 828-6571
16 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
2
Funkce
Obsah kapitoly:
• Součásti tiskárny .............................................................................................................................................................. 18
• Režim úspory energie ..................................................................................................................................................... 22
• Informační strany ............................................................................................................................................................ 23
• Funkce pro správu ............................................................................................................................................................ 24
• Další informace ................................................................................................................................................................. 26
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 17
Funkce
Součásti tiskárny
Obsahu oddílu:
• Pohled zepředu .................................................................................................................................................................. 18
• Pohled zezadu .................................................................................................................................................................... 19
• Vnitřní části ........................................................................................................................................................................ 19
• Ovládací panel ................................................................................................................................................................... 20
Pohled zepředu
1. Zásobník 2 (volitelný)
2. Zásobník 1
3. Ruční podavač
4. Ovládací panel
18 Xerox
®
Černobílá tiskárna Phaser® 3610
Uživatelská příručka
Pohled zezadu
Funkce
1. Duplexní jednotka
2. Přenosový válec
3. Fixační jednotka
4. Elektrická přípojka
5. Zadní kryt
6. Řídicí deska
Vnitřní části
7. Levá boční dvířka
8. Vypínač
9. Konektor sítě Ethernet
10. Port USB
11. Port adaptéru bezdrátové sítě
1. Rukojeť předních dvířek
2. Zarážka papíru ve výstupní
4. Tisková jednotka Smart Kit
5. Kazeta s tonerem
přihrádce
3. Přední dvířka
Xerox
®
Černobílá tiskárna Phaser® 3610 19
Uživatelská příručka
Funkce
Ovládací panel
Ovládací panel se skládá z displeje, indikátorů a tlačítek, jejichž stisknutím můžete ovládat dostupné
funkce tiskárny. Ovládací panel:
• Zobrazuje aktuální provozní stav tiskárny.
• Poskytuje přístup k funkcím tisku.
• Poskytuje přístup k referenčním materiálům.
• Poskytuje přístup k nabídkám správy a údržby.
• Zobrazuje výzvy k vložení papíru, výměně spotřebního materiálu a odstranění zaseknutého
papíru.
• Zobrazuje chyby a varování.
1. Zpět/návrat: Umožňuje přechod v nabídce o jednu úroveň výše.
2. OK: Zobrazuje vybranou nabídku nebo vybírá aktuální volbu nabídky.
3. Nabídka: Zobrazuje nabídky Informační strany, Účtovací měřidla, Admin, Nastavení zásobníků
a Jazyk panelu.
4. Úsporný režim: Aktivuje nebo ukončuje úsporný režim.
5. Na displeji ovládacího panelu se zobrazují informace o nastaveních a stavu či chybová hlášení.
Hvězdička (*) vedle volby nabídky označuje aktuální výchozí nastavení.
6. Šipky nahoru a dolů: Umožňují přejít na další nabídku, položku nebo volbu.
7. Šipky doleva a doprava: Umožňují pohyb dopředu a dozadu v podnabídkách a číselných
polích. Chcete-li zobrazit nabídku Funkce Walk-Up a zobrazit seznam zabezpečených
a uložených úloh, stiskněte tlačítko se šipkou doleva.
20 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
8. Zrušit: Ukončí aktivní tiskovou úlohu.
9. Indikátor Chyba
− Svítí červeně, když indikuje chybový stav nebo varování, které vyžaduje zásah.
− Bliká červeně, když dojde k chybě, která vyžaduje technickou podporu.
10. Indikátor Připraven
− Svítí zeleně, když je tiskárna připravena k příjmu dat.
− Bliká zeleně, když je tiskárna zaneprázdněna během příjmu dat.
Funkce
Xerox
®
Černobílá tiskárna Phaser® 3610 21
Uživatelská příručka
Funkce
Režim úspory energie
Můžete nastavit dobu, kterou tiskárna stráví nečinná v režimu připravenosti, než přejde do režimu
snížené spotřeby.
Ukončení úsporného režimu
Tiskárna automaticky zruší úsporný režim, když přijme data z připojeného počítače.
Pro ukončení režimu úspory energie stiskněte tlačítko Úsporný režim na ovládacím panelu.
22 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Funkce
Informační strany
Tiskárna je vybavena sadou informačních stran, kterou je možné vytisknout. Informační strany
zahrnují informace o konfiguraci a písmech, ukázkové strany a další informace a údaje.
Sestava konfigurace
V sestavě konfigurace jsou uvedeny informace o tiskárně, jako je výchozí nastavení, nainstalované
volitelné doplňky, nastavení sítě včetně adresy IP a nastavení písma. Pomocí informací na této straně
můžete nakonfigurovat síťové nastavení tiskárny a zjistit počty vytisknutých stránek a nastavení
systému.
Tisk sestavy konfigurace
1. Stiskněte tlačítko Menu na ovládacím panelu tiskárny.
Poznámka: K pohybu v nabídce použijte tlačítka se šipkami nahoru a dolů.
2. Přejděte na položku Informač. strany a stiskněte tlačítko OK.
3. Přejděte na položku Konfigurace a stiskněte tlačítko OK.
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 23
Funkce
Funkce pro správu
Zjištění adresy IP tiskárny
Adresu IP vaší tiskárny můžete zjistit v sestavě konfigurace. Údaje adres IPv4 a IPv6 jsou uvedeny v
sestavě konfigurace v části Nastavení sítě pod položkami IPv4 a IPv6.
CentreWare Internet Services
CentreWare Internet Services je software pro správu a provádění konfigurace, nainstalovaný na
zabudovaném webovém serveru v tiskárně. Tento software umožňuje konfigurovat a spravovat
tiskárnu z webového prohlížeče.
Požadavky služeb CentreWare Internet Services:
• Připojení tiskárny k síti pomocí protokolu TCP/IP v prostředí systému Windows, Macintosh,
UNIX nebo Linux.
• V tiskárně musí být povoleny protokoly TCP/IP a HTTP.
• Počítač s nainstalovaným webovým prohlížečem připojený k síti.
Přístup ke službám CentreWare Internet Services
V počítači spusťte webový prohlížeč, do adresního pole zadejte adresu IP tiskárny a poté stiskněte
klávesu Enter nebo Return.
Přístup k tiskárně
K zajištění tiskárny proti přístupu neautorizovaných uživatelů může správce systému nakonfigurovat
ověřování a autorizaci. Pokud správce nakonfiguruje ověřování a autorizaci, je k používání
některých nebo všech funkcí tiskárny nutné se přihlásit.
Přihlášení
Přihlášení je proces vlastní identifikace na tiskárně pro ověření. Pokud je nastavené ověřování, musíte
se pro přístup k funkcím tiskárny přihlásit.
Přihlášení ke službě CentreWare Internet Services
Pokud je zapnutý režim správce, karty Jobs (Úlohy), Address Book (Adresář), Properties (Vlastnosti) a
Support (Podpora) jsou zamčené, dokud nezadáte uživatelské jméno a heslo správce.
24 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Přihlášení ke službě CentreWare Internet Services jako správce:
1. V počítači spusťte webový prohlížeč, do adresního pole zadejte adresu IP tiskárny a poté
stiskněte klávesu Enter nebo Return.
Poznámka: Pokud neznáte adresu IP tiskárny, postupujte podle pokynů v oddílu Zjištění adresy IP
tiskárny na straně 24.
2. Klikněte na kartu Úlohy, Adresář, Vlastnosti nebo Podpora.
3. Zadejte uživatelské jméno správce.
4. Zadejte heslo a poté klikněte na tlačítko Přihlásit.
Přihlášení na ovládacím panelu
1. Čísla můžete na ovládacím panelu zadávat jedním z těchto způsobů:
− Vyberte číslo pomocí tlačítek se šipkami nahoru nebo dolů.
− Chcete-li rychle přejít na požadované číslo, přidržte tlačítko se šipkou nahoru nebo dolů.
− Chcete-li přejít na další číselné pole, stiskněte tlačítko se šipkou doprava.
− Chcete-li přejít na předchozí číselné pole, stiskněte tlačítko se šipkou doleva.
2. Po dokončení stiskněte tlačítko OK.
Funkce
Účtovací měřidlo
V nabídce Účtovací měřidla je zobrazen počet zpracovaných tiskových úloh. Stav počitadla nelze
vynulovat, sleduje celkový počet stran vytištěných během životnosti tiskárny.
Zobrazení účtovacího měřidla na ovládacím panelu:
1. Stiskněte tlačítko Menu na ovládacím panelu tiskárny.
Poznámka: K pohybu v nabídce použijte tlačítka se šipkami nahoru a dolů.
2. Přejděte na položku Učtov. měřidla a stiskněte tlačítko OK.
3. Vyberte účtovací měřidlo pomocí tlačítek se šipkami nahoru nebo dolů.
Xerox
®
Černobílá tiskárna Phaser® 3610 25
Uživatelská příručka
Funkce
Další informace
Další informace o tiskárně můžete získat z následujících zdrojů:
Zdroj Umístění
Instalační příručka Přibalena k tiskárně.
Další dokumentace k tiskárně www.xerox.com/office/3610docs
System Administrator Guide (Příručka správce
systému)
Recommended Media List (Seznam doporučených
médií)
Informace technické podpory k tiskárně; patří k nim
on-line technická podpora, Online Support Assistant
(Asistent on-line podpory) a možnost stažení
ovladačů.
Informace o nabídkách a chybových hlášeních Stiskněte tlačítko Nápověda (?) na ovládacím panelu.
Informační strany Vytiskněte z ovládacího panelu nebo ve službě
Dokumentace ke službě CentreWare Internet
Services
Objednání spotřebního materiálu pro tiskárnu www.xerox.com/office/3610supplies
Zdroj nástrojů a informací, které zahrnují interaktivní
výukové programy, šablony tisku, užitečné tipy a
funkce přizpůsobené vašim individuálním potřebám.
Místní středisko prodeje a podpory www.xerox.com/office/worldcontacts
Registrace tiskárny www.xerox.com/office/register
Internetový obchod Xerox® Direct www.direct.xerox.com/
www.xerox.com/office/WC3615docs
Spojené státy americké: www.xerox.com/paper
Evropská unie: www.xerox.com/europaper
www.xerox.com/office/3610support
CentreWare Internet Services klikněte na položky
Status (Stav) > Information Pages (Informační
strany).
Ve službě CentreWare Internet Services klikněte na
položku Help (Nápověda).
www.xerox.com/office/businessresourcecenter
26 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
3
Instalace a nastavení
Obsah kapitoly:
• Základní informace o instalaci a nastavení ........................................................................................................... 28
• Výběr umístění tiskárny ................................................................................................................................................. 29
• Připojení tiskárny .............................................................................................................................................................. 30
• Konfigurace síťového nastavení ................................................................................................................................. 35
• Konfigurování obecného nastavení pomocí služby CentreWare Internet Services ................................ 36
• Konfigurování obecného nastavení pomocí ovládacího panelu .................................................................... 38
• Instalace softwaru ........................................................................................................................................................... 39
Viz také:
Instalační příručka přibalená k tiskárně
Online Support Assistant (Asistent on-line podpory): www.xerox.com/office/3610support
Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610 27
Instalace a nastavení
Základní informace o instalaci a nastavení
Před tiskem musí být počítač a tiskárna připojeny do elektrické zásuvky, zapnuty a připojeny k aktivní
síti. Nakonfigurujte počáteční nastavení tiskárny a potom nainstalujte do počítače software ovladače
a nástroje.
K tiskárně se můžete připojit přímo z počítače pomocí kabelu USB nebo prostřednictvím sítě –
pomocí ethernetového kabelu nebo bezdrátového připojení. Požadavky na hardware a kabelové
propojení se u těchto různých způsobů připojení liší. Směrovače, síťové rozbočovače, síťové
přepínače, modemy, ethernetové kabely a kabely USB nejsou součástí tiskárny a je třeba je
zakoupit samostatně. Společnost Xerox doporučuje ethernetové připojení, protože je zpravidla
rychlejší než připojení USB a umožňuje přístup ke službám CentreWare Internet Services.
Podrobnosti najdete v příručce System Administrator Guide (Příručka správce systému) na adrese
www.xerox.com/office/WC3615docs.
28 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
Instalace a nastavení
Výběr umístění tiskárny
1. Vyberte bezprašné místo s teplotou od 10 do 32°C a relativní vlhkostí v rozsahu 15–85%.
Poznámka: Prudké teplotní výkyvy mohou ovlivnit kvalitu tisku. Při rychlém vyhřátí studené místnosti
může dojít uvnitř tiskárny ke kondenzaci, která bude přímo narušovat přenos obrazu.
2. Tiskárnu umístěte na rovnou nevibrující plochu, dostatečně pevnou, aby unesla hmotnost
tiskárny. Tiskárna musí být ve vodorovné poloze a všechny čtyři nožičky musí být v těsném
kontaktu s povrchem. Hmotnost vaší konfigurace tiskárny naleznete v části Fyzické specifikace
na straně 119.
Po umístění můžete tiskárnu připojit k napájení a k počítači nebo síti.
Viz také:
Požadavky na celkový prostor na straně 119
Požadavky na volný prostor na straně 120
Xerox
®
Černobílá tiskárna Phaser® 3610 29
Uživatelská příručka
Instalace a nastavení
Připojení tiskárny
Obsahu oddílu:
• Výběr způsobu připojení ................................................................................................................................................ 30
• Připojení k počítači pomocí kabelu USB ................................................................................................................ 31
• Připojení k pevné síti ..................................................................................................................................................... 31
• Zjištění adresy IP tiskárny pomocí ovládacího panelu ....................................................................................... 31
• Připojení k
bezdrátové síti ........................................................................................................................................... 32
Výběr způsobu připojení
Tiskárnu lze k počítači připojit kabelem USB nebo ethernetovým kabelem. Zvolený způsob závisí na
tom, zda je počítač připojen k síti. Připojení prostřednictvím portu USB je přímé připojení a jeho
nastavení je nejjednodušší. Připojení prostřednictvím Ethernetu se používá pro práci v síti. Používáte-li
síťové připojení, měli byste vědět, jak je váš počítač připojen k síti. Podrobnosti najdete v části
Adresy TCP/IP a IP na straně 35.
Poznámka: Požadavky na hardware a kabelové propojení se u těchto různých způsobů
připojení liší. Směrovače, síťové rozbočovače, síťové přepínače, modemy, ethernetové kabely
a kabely USB nejsou součástí tiskárny a je třeba je zakoupit samostatně.
• Síť: Je-li počítač připojen ke kancelářské či domácí síti, připojte tiskárnu k síti pomocí
ethernetového kabelu. Tiskárnu nelze připojit přímo k počítači. Musí být připojena
prostřednictvím směrovače nebo rozbočovače. Ethernetovou síť lze použít pro jeden nebo více
počítačů a tato síť podporuje mnoho tiskáren a systémů současně. Ethernetové připojení je
obvykle rychlejší než USB a umožňuje přímý přístup k nastavení tiskárny prostřednictvím služeb
CentreWare Internet Services.
• Bezdrátová síť: Pokud váš počítač obsahuje bezdrátový směrovač nebo přístupový bod, můžete
tiskárnu připojit k síti pomocí bezdrátového připojení. Bezdrátové připojení k síti nabízí stejný
přístup a služby jako pevné připojení. Bezdrátové připojení je obvykle rychlejší než připojení přes
kabel USB a umožňuje přímý přístup k nastavení tiskárny prostřednictvím služeb CentreWare
Internet Services.
• USB: Jestliže připojujete tiskárnu k jednomu počítači a nepoužíváte síť, použijte připojení USB.
Připojení USB nabízí vysoké přenosové rychlosti, ale většinou není tak rychlé jako ethernetové
připojení. Připojení USB kromě toho neposkytuje přístup ke službám CentreWare Internet
Services.
30 Xerox
Uživatelská příručka
®
Černobílá tiskárna Phaser® 3610
