Stampante Xerox
®
Color C60/C70
Guida all installazione e alle
regolazioni dello strumento SIQA
(regolazione di qualità immagine
semplice)
1-2 Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
©2014 Xerox Corporation. Tutti i diritti riservat i. Xerox
®
e Xerox con marchio figurativo
®
sono marchi di Xerox Corporation negli Stati Uniti e/o in altri paesi. BR10941
Freeflow
®
è un marchio di Xerox Corporation negli Stat i Uniti e/o in altri paesi. Lo stato del
prodotto e della versione e/o le specifiche sono sogget ti a modifiche senza preavviso.
Microsoft, Windows
®
, Windows
®
XP, Windows
®
Vista, Internet Explorer e Word sono marchi
registrati di Microsoft Corporation negli Stati Uniti e/o in a ltri Paesi.
Fiery
®
e PrintMe
®
sono marchi di Electronics For Imaging, Inc . GBC
®
sono marchi o marchi registrati di General Binding Corporation .
Versione documento: 1.1 (ottobre 2014)
Strumento SIQA (regolazione di qualità immagine semplice) iii
Guida all'installazione e alle regolazioni
Indice 1 Descrizione generale dello strumento S IQA (regolazione
di qualità immagine semplice) .................................................................. 1-1
Quand o ut iliz zare lo stru mento SI QA .................................................................................................. 1- 1
Defin izio ni d ella pro cedu ra d i re golaz ion e........................................................................................ 1-1
Regis traz ione all inea ment o au tomat ica ................................................................................... 1- 1
Regis traz ione uni form ità dell a de nsità ...................................................................................... 1-1
Defin izio ni d i or ient amen to delle imma gi ni .................................................................................... 1-2
2 Installazione del software SIQA ............................................................... 2-1
Requi siti di sist ema ........................................................................................................................................ 2- 1
Insta llaz ione del soft war e de llo s trum ento SI QA i n un PC ...................................................... 2-2
Stam pa de l fil e i mmag ine del fogl io n ero SIQA ............................................................................ 2- 7
Impos tazi one dell a co muni caz ione tra ... 2-8
Confi gura zion e ed ese cuzi one del soft ware SI QA su un PC d i te rze part i tra mit e
contr olle r DM P ........................................................................................................................................ 2-8
Confi gura zion e ed ese cuzi one del soft ware SI QA su EX Prin t Se rver ..................... 2-10
Confi gura zion e ed ese cuzi one del soft ware SI QA su un PC t ram ite
EX Pri nt Se rver o I nte grate d Fi ery Colo r Se rver .................................................................. 2-13
Confi gura zion e ed ese cuzi one del soft ware SI QA in un PC q uand o
è ins talla to un Free Flow Pri nt Se rver ........................................................................................ 2-16
3 Accesso a SIQA della C60/C70 attraverso EFI (bustle e
autonomo) .......................................................................................................... 3-1
Requi siti di sist ema ........................................................................................................................................ 3- 1
Proce dura ............................................................................................................................................................ 3- 1
4 Accesso a SIQA della C60/C70 attraverso FF PS (bustle) .............. 4-1
Requi siti di sist ema ........................................................................................................................................ 4- 1
Proce dura ............................................................................................................................................................ 4- 1

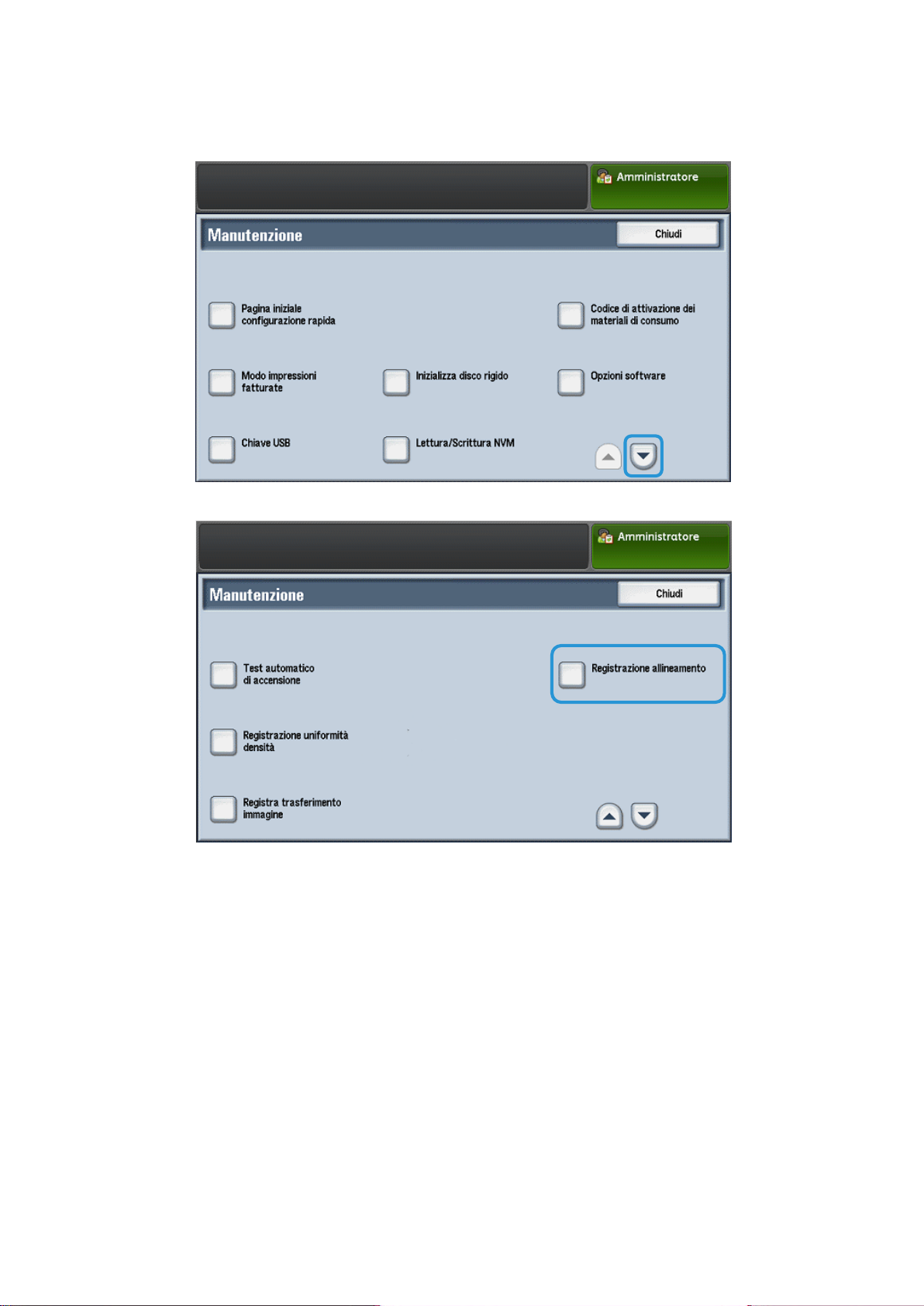

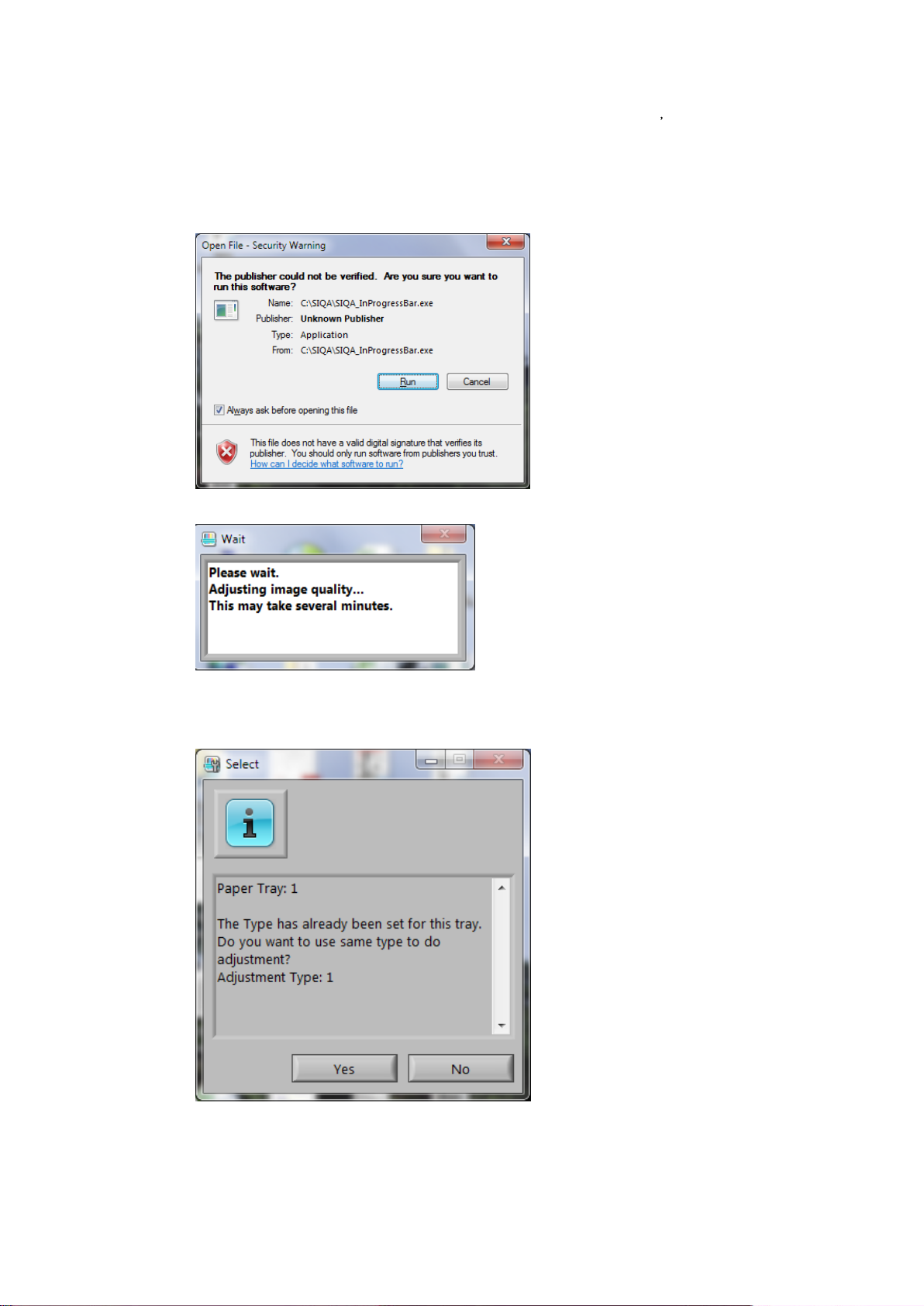

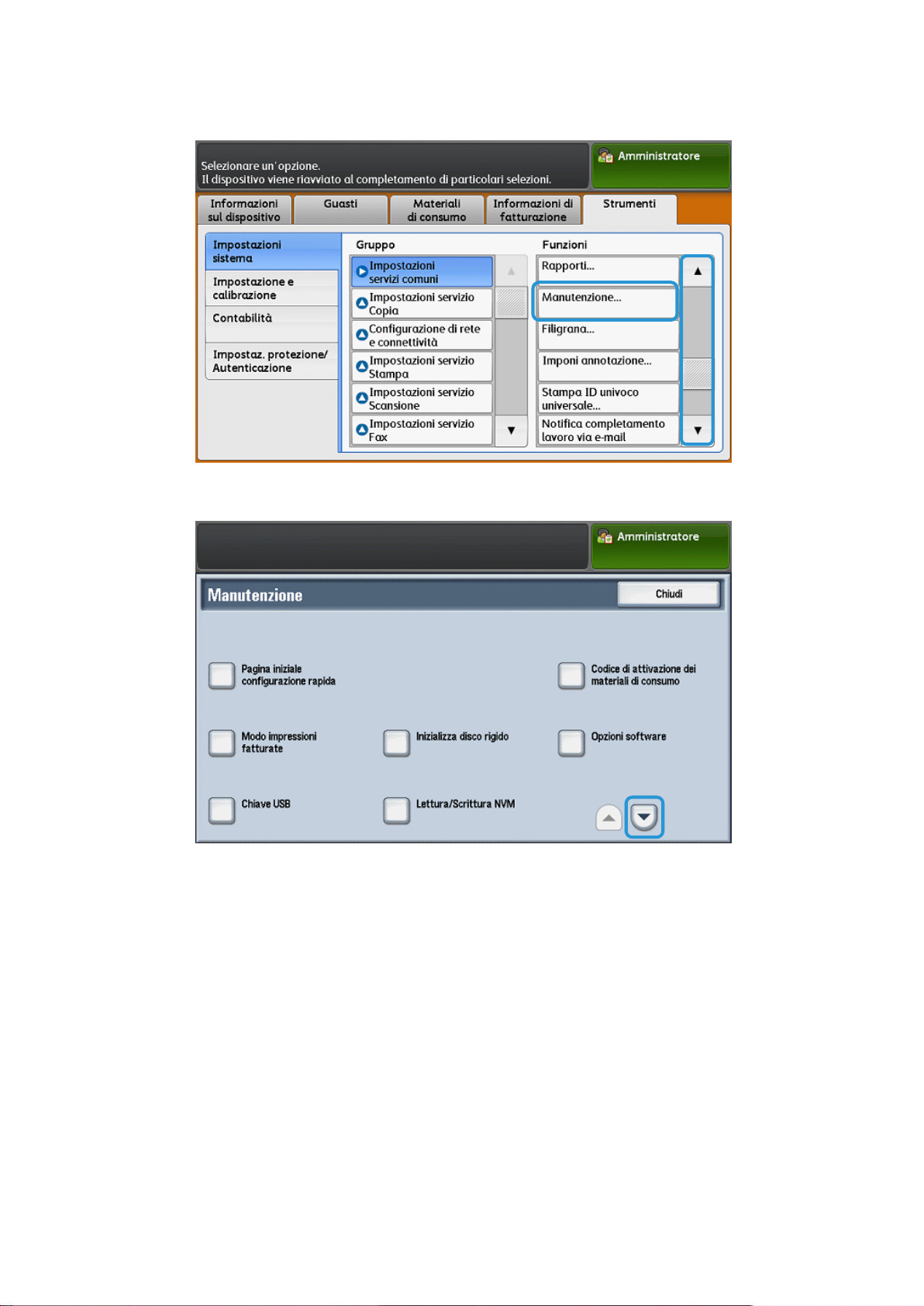

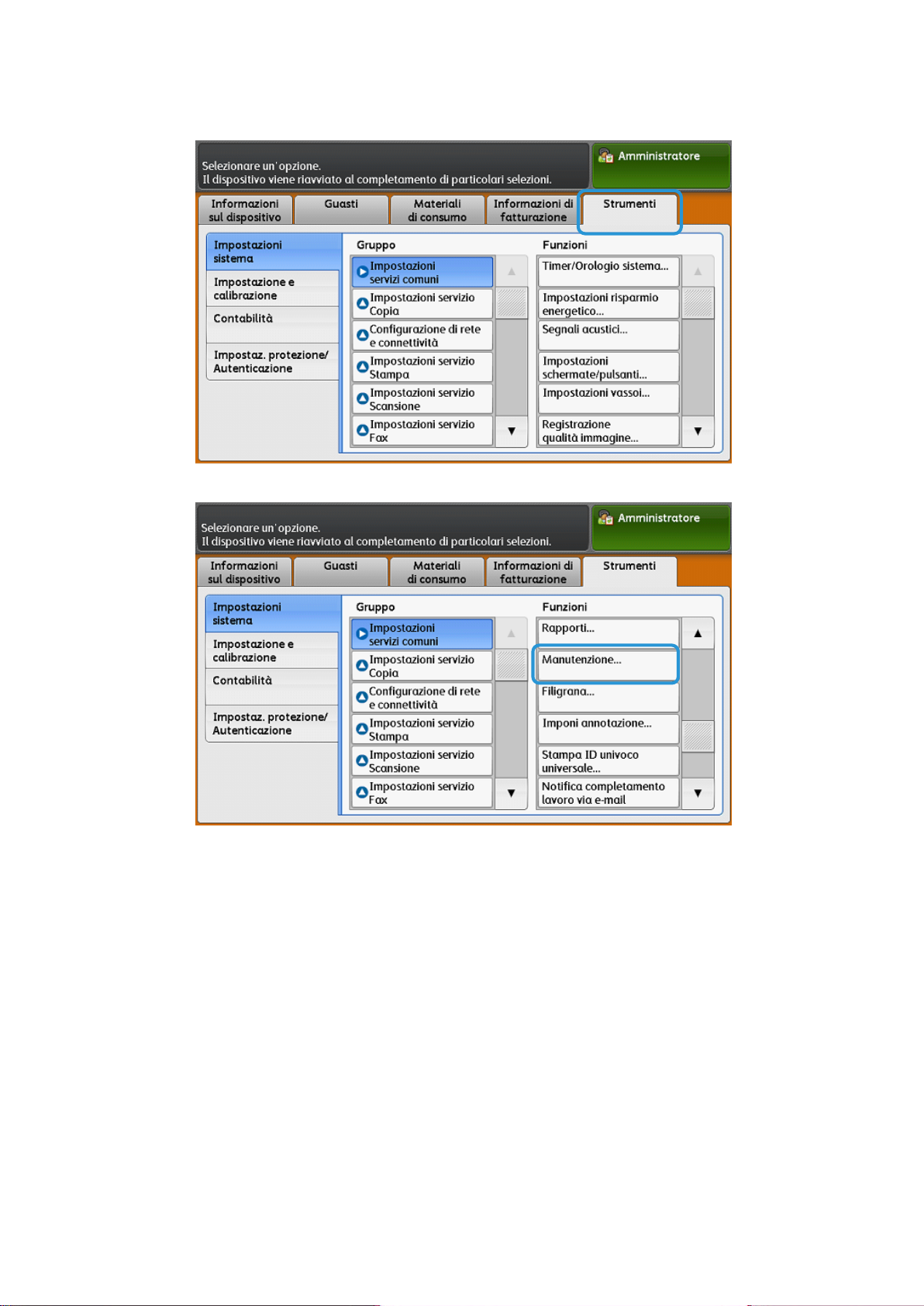

5 Registrazione allineamento automatica .............................................. 5-1
............................................. 5- 1
Asse gnazi one di u n ti po a un vasso io carta .................................................................................. 5-18
Modif icar e un Tip o ..................................................................................................................................... 5-21
Elimi nare un Tipo ......................................................................................................................................... 5-23

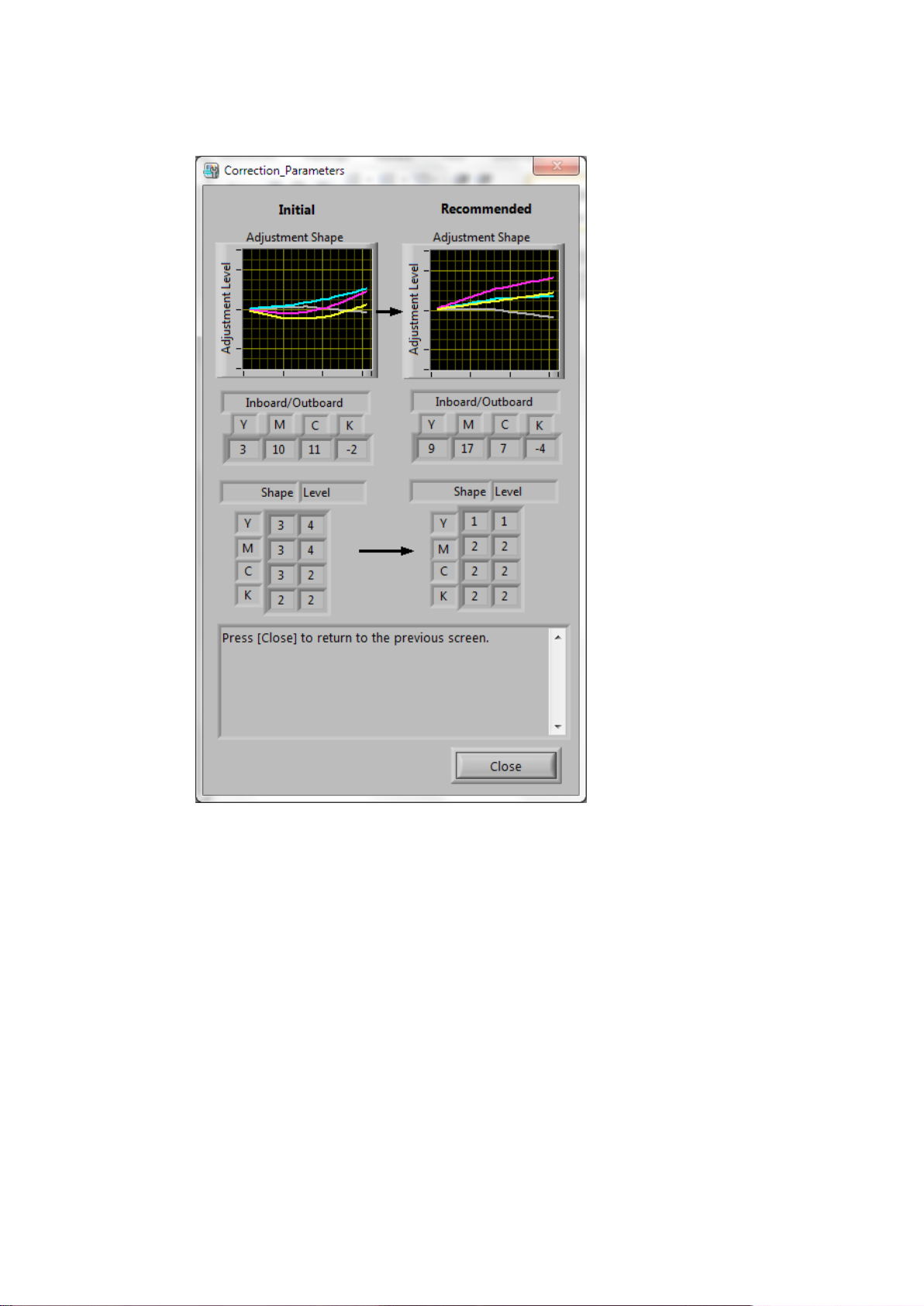

6 Registrazione uniformità della densità ................................................. 6-1

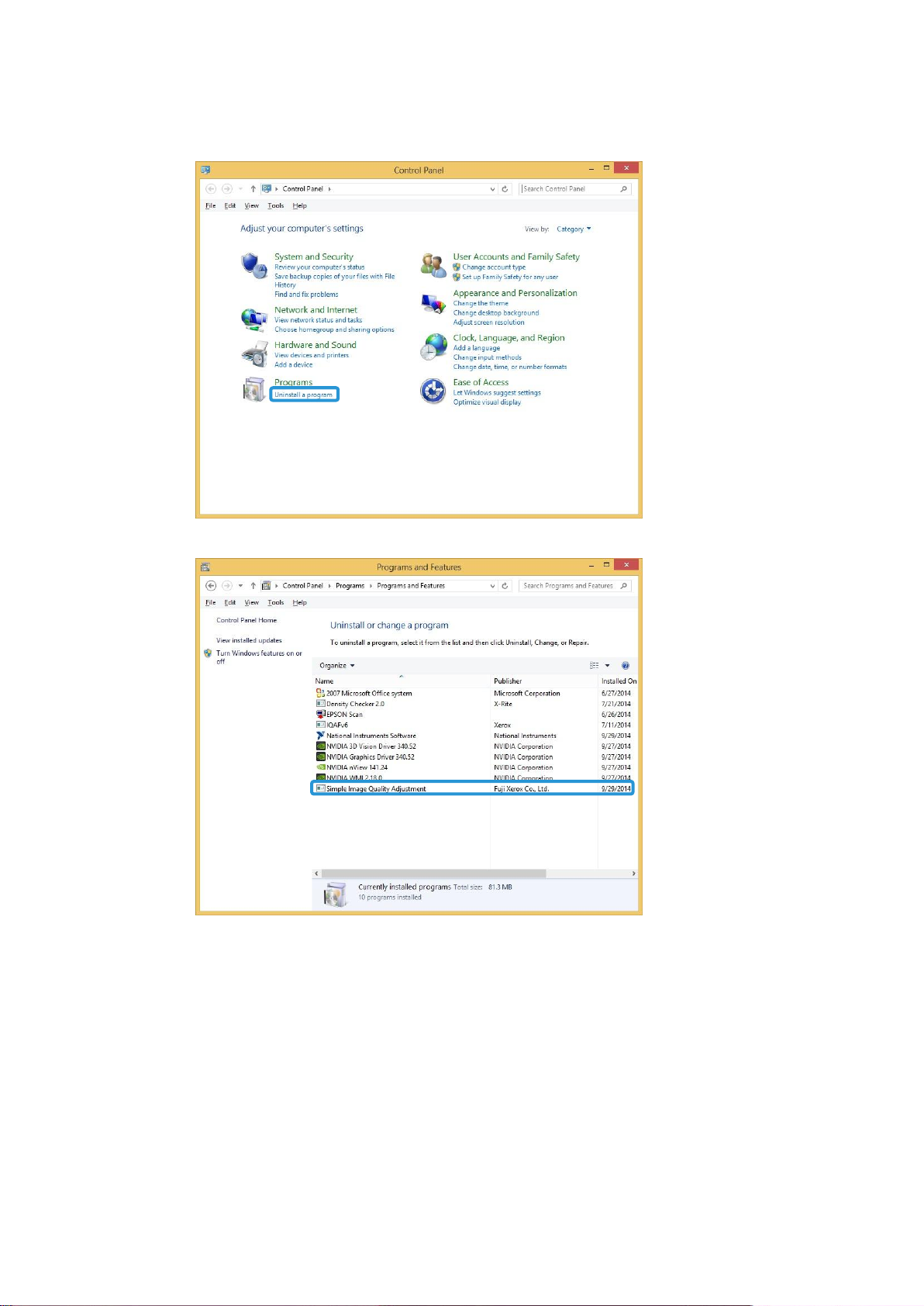

7 Disinstallazione dello strumento SIQA .................................................. 7-1
Disi nstal lazio ne dell o st rume nto SIQA tra mite Win dows
®
Vist a/7 ..................................... 7-1

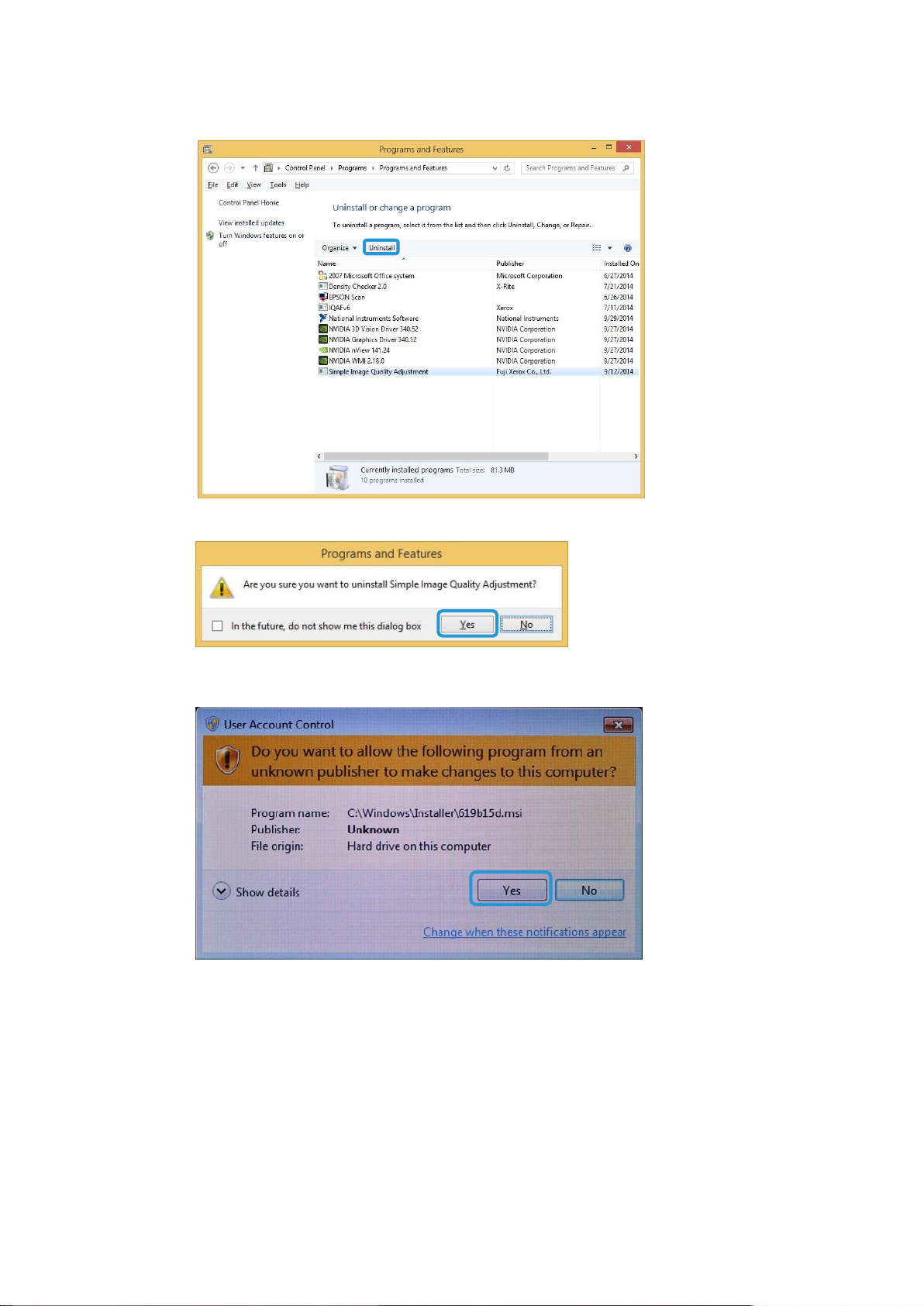

Disi nstal lazio ne dell o st rume nto SIQA tra mite Win dows
®
8.1 .............................................. 7-5
Indice
iv Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
8 Risoluzione dei problemi............................................................................... 8-1

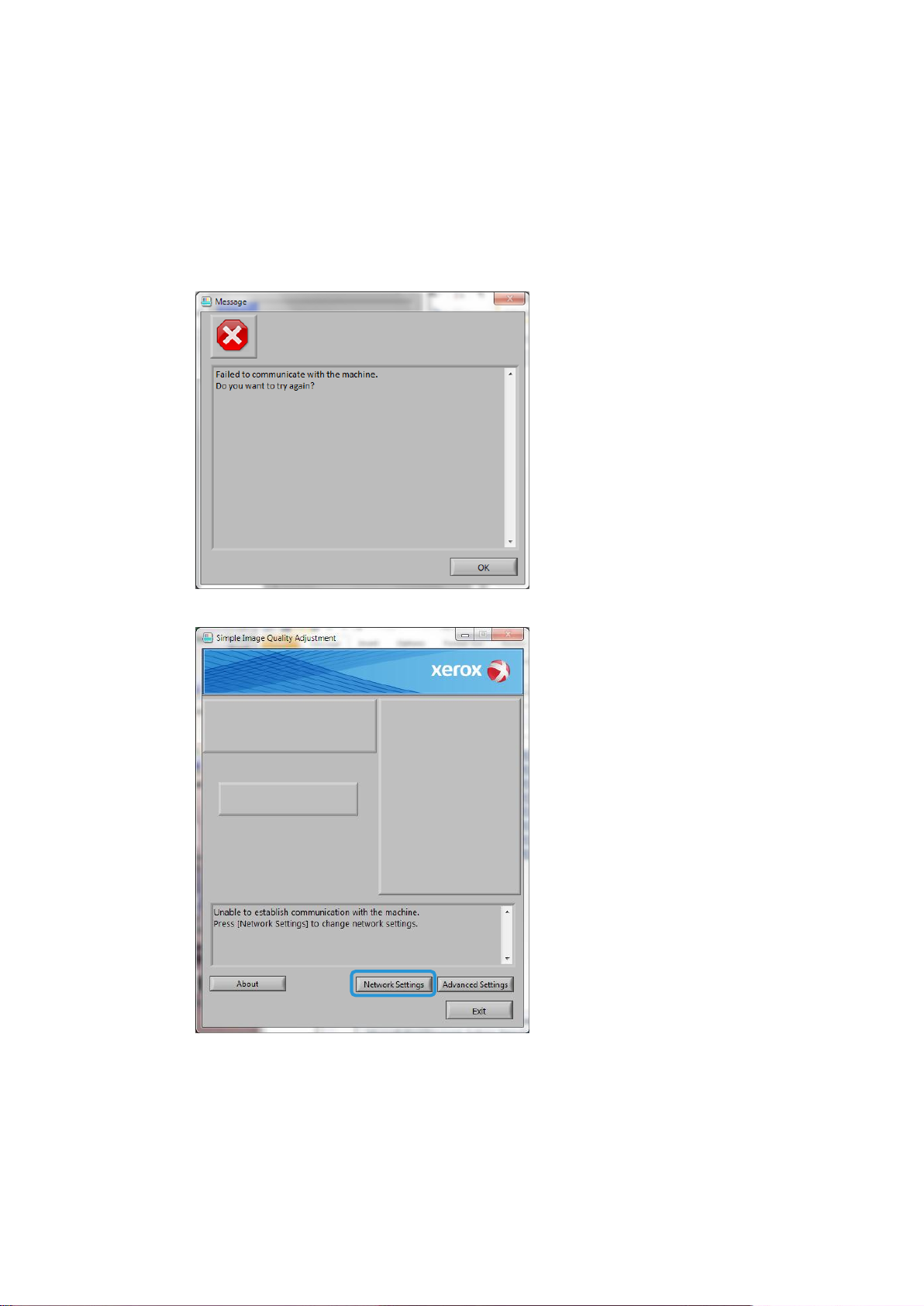

La co nnes sion e tra SI QA e la macc hina si è int err otta ............................................................... 8-1
La co nnes sion e tra SI QA e la macc hina non è r iusci ta ............................................................... 8-2
I val ori di r egist raz ione non ven gono salv ati sulla ma cchi na ................................................. 8-5
SIQA non ries ce a ese guir e re gist razi oni ................................................................ ............................ 8-6
Strumento SIQA (regolazione di qualità immagine semplice) 1-1
Guida all'installazione e alle regolazioni
1 Descrizione generale dello
strumento SIQA (regolazione
di qualità immagine semplice)
Quando utilizzare lo strumento SIQA Utilizzare lo strumento SIQA nelle seguenti circ ostanze:
• Quando è necessaria una correzione dell allineamento delle immagini su una stampa
fronte/retro
• Quando la densità delle immagini in una pagina richiede una regolazione dell uniformità
Definizioni della procedura di
regolazione
Registrazione allineamento automatica
La procedura Registrazione allineament o automatica consente la correzione della posizione
di un immagine tra immagini di lato 1 e lato 2 in una stampa fronte/retro. È possibile
memorizzare fino a 20 profili di regolazione allineamento ( Tipi) per l uso tra i vari vassoi
di alimentazione. Opzionalmente, è possibile assegnare un Tipo diverso a ognuno dei
vassoi di alimentazione.
Registrazione uniformità della densità
La procedura Registrazione uniformità della densità conse nte una copertura di inchiostro
uniforme tra il lato interno e quello esterno ( vedi nota successiva) della stampa. A differenza
di Registrazione allineamento automatica, il profilo selezion ato si applica a tutti i vassoi
di alimentazione.
Installazione del software SIQA
1-2 Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
Definizioni di orientamento delle
immagini
Interno ed esterno hanno il seguente signific ato:
– Sulla macchina, interno fa riferimento al retro della macchina (il lato più lontano da
chi utilizza la macchina), mentre estern o fa riferimento alla parte frontale (il lato più
vicino all utilizzatore).
– Sulla stampa, con il foglio orientato con la parte stampata rivolta verso l alto,
interno indica il lato sinistro del foglio ed e sterno il lato destro. La breve linea nera
indica la parte superiore del foglio.
Superiore (bordo anteriore)
Strumento SIQA (regolazione di qualità immagine semplice) 2-1
Guida all'installazione e alle regolazioni
2 Installazione del softwareSIQA Nota importante
Per poter eseguire le procedure di Registrazione allineamen to automatica e Registrazione
uniformità della densità, è necessario prima inst allare il software SIQA.
L installazione del software SIQA prevede due attività:
• L installazione del software SIQA in un PC
• L impostazione della comunicazione tra l applicazione software SIQA e il motore
di stampa
Questa attività varia in base al server di stampa connesso al la macchina e all utilizzo
o meno di un PC di terze parti. Per ulteriori informazioni, c onsultare Impostazione della
comunicazione tra l applicazione SIQA e il motore di stampa a pagina 2-8 .
Requisiti di sistema I requisiti seguenti devono essere soddisfatti prima di insta llare il software SIQA:
• Un PC client con uno dei seguenti sistemi operat ivi supportati: Windows
®
Vista SP2,
Windows
®
7 SP1 o Windows
®
8.1
Il software SIQA deve essere installato su un PC a parte c on sistema operativo Windows
nei seguenti casi:
– Stampante Xerox
®
autonoma
– Xerox
®
EX Print Server, basato su tecnologia Fiery
®
(autonomo)
– Integrated Fiery
®
Color Server
• Supporti del software SIQA
– Il software SIQA su un uni tà USB o un DVD
– I file PDF di pagina nera SIQA, situati sull unità USB o sul DVD
Nota
Il timer della modalità di risparmio energetico deve essere i mpostato su 60 minuti,
in modo che la modalità di sospensi one non venga attivata durante tale procedura.
Installazione del software SIQA
2-2 Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
Installazione del software dello
strumento SIQA in un PC
1. Collegare l unità USB o inserire il DVD nel PC di destinazione.
2. Sul supporto rimovibile, individuare il file SIQA_ENG_v0104.zip o scaricarlo
da www.xerox.com .
3. Copiare il file .zip sul PC o sul desktop del server.
4. Aprire il file .zip ed estrarre (copiare) i file PDF nel percor so cartella desiderato.
Nota
Si consiglia di creare una nuova cartella per i file est ratti.
5. Nella cartella contenente i file estratti, individuare e fare doppio clic sul file setup.exe .
Nota
Se viene richiesto di consentire al programma di apportare modifiche al computer,
selezionare Yes (Sì).
Potrebbe apparire la successiva schermata. In tal caso, selez ionare Next (Avanti)
per proseguire.
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-3
Guida all'installazione e alle regolazioni
6. Fare clic su Next (Avanti) per acc ettare la directory di destinazione predefinita.
7. Nella schermata del contratto di licenza, selezionare il pulsa nte di opzione I accept the
License Agreement(s) ( Acc ett o i l c ontr att o d i li cen za) e fare clic su Next (Avanti).
Installazione del software SIQA
2-4 Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
Viene visualizzata la finestra di avvio installazione.
8. Fare clic su Next (Avanti) per proseguire.
Viene visualizzata una finestra che indica l avanzamento dell installazione.
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-5
Guida all'installazione e alle regolazioni
9. Quando viene visualizzata la finestra di completa mento dell installazione, selezionare
Next (Avanti).
10. Selezionare OK quando appare la finestra dei messa ggi.
Installazione del software SIQA
2-6 Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
11. Se viene richiesto il riavvio del computer per comp letare l installazione, selezionare
Restart (Riavvia). Altrimenti, proseguire con il passaggio 13 .
12. Se è stato riavviato il PC e se viene richiest o, immettere nome utente e password.
13. Creare un collegamento allo strumento SIQA sul desktop del PC:

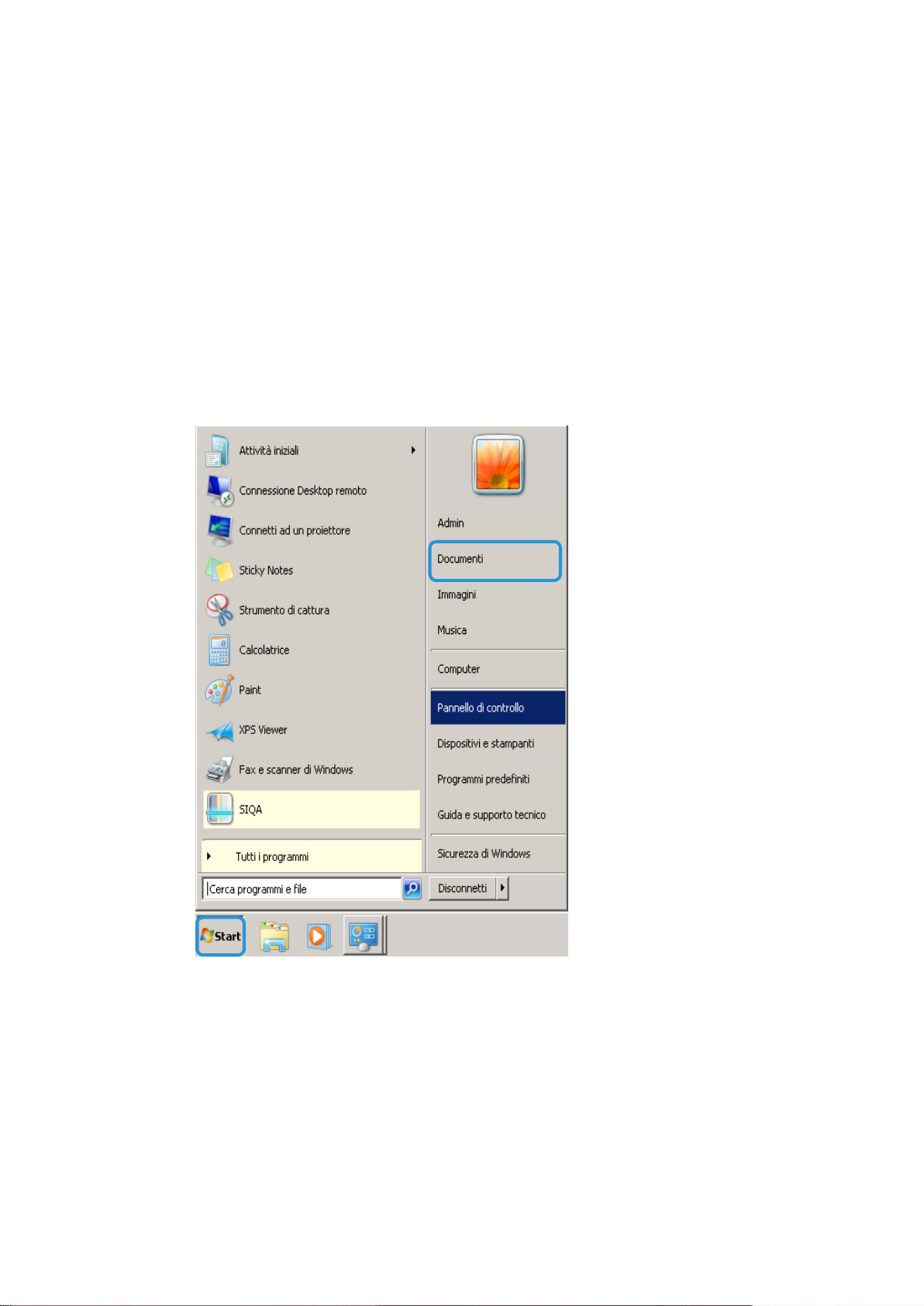

a. Windows
®
Vista/7
i) Nel menu Start , selezionare Tutti i programmi > Simple Image Quality
Adjustment > SIQA.
ii) Trascinare l icona di SIQA sul desktop per creare il collegament o.

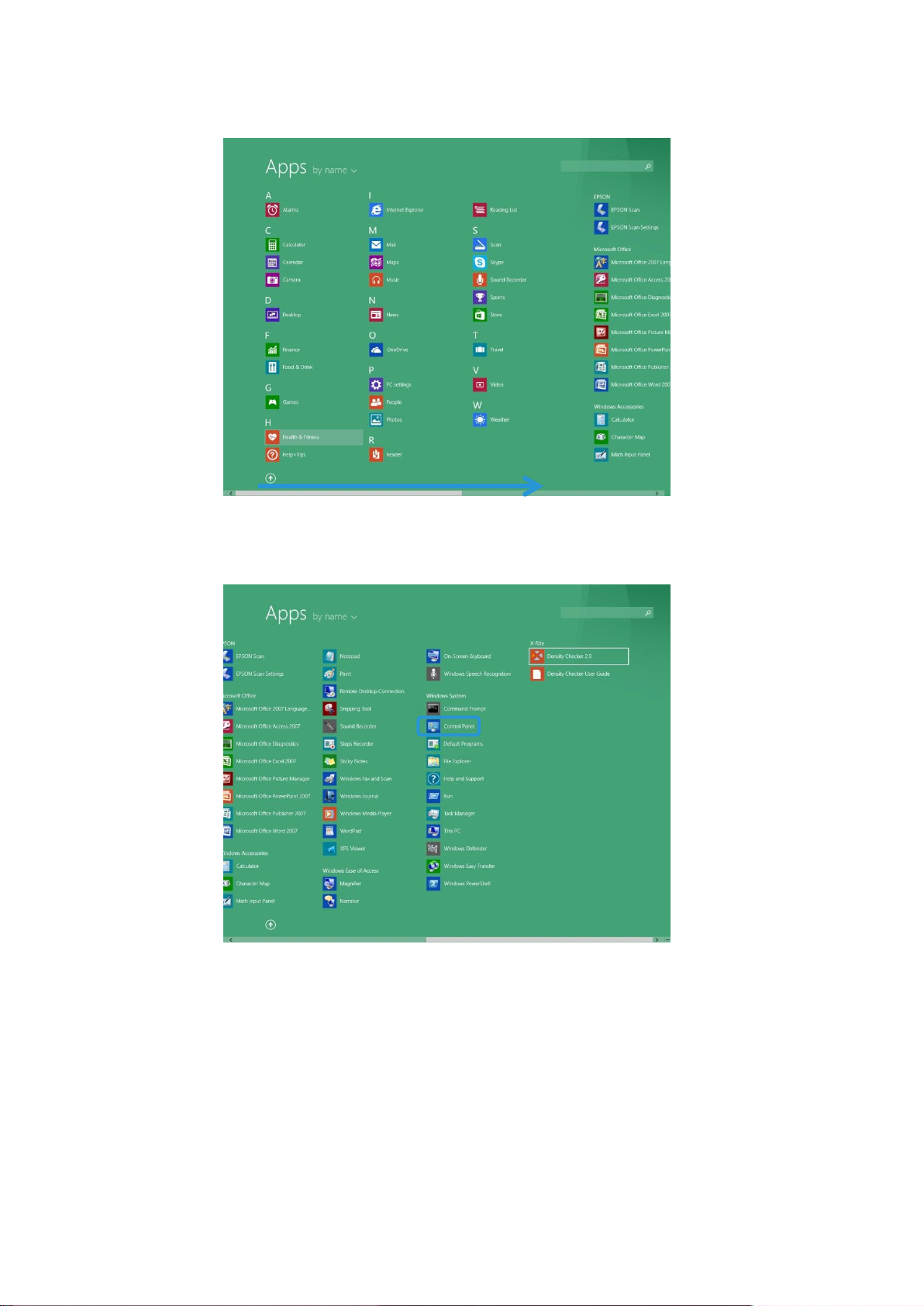

b. Windows
®
8.1
i) Premere il tasto Windows e il tasto Q simultaneamente.
ii) Digitare SIQA nella casella di ricerca.
iii) Dai risultati visualizzati, selezionare il file SI QA e quindi Apri percorso file dalle
opzioni presenti nella parte bassa della schermata .
iv) Fare clic sul pulsante destro del mouse s ul file e selezionare Invia a > Desktop
(crea collegamento).
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-7
Guida all'installazione e alle regolazioni
Stampa del file immagine del foglio
nero SIQA
I file immagine di foglio nero SIQA devono essere stampa ti prima di utilizzare la procedura
Registrazione allineamento automatic a. Tali file sono disponibili su CD-ROM o DVD-ROM
oppure scaricabili dal sito Web www.xerox .com .
1. Aprire il file PDF SIQA Black Paper for Adjustment A3.pdf o SIQA Black Paper for
Adjustment Tabloid.pdf.
2. Quando si utilizza la modalità di stampa front e/retro , l immagine viene stampata
su un formato carta A3 o Tabloid (11x17 pollici) con gramm atura pari a 105 g/m²
o 163 g/m².
La stampa appare nel modo seguente:
Tabloid (11x17 pollici)
Lato 1 Lato 2
A3
Lato 1 Lato 2
Installazione del software SIQA
2-8 Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
Impostazione della comunicazione
tra l applicazione SIQA e il motore
di stampa
L impostazione della comunicazione tra l applicazione software SIQA e il motore di stampa
varia in base al server di stampa connesso alla macchina e all utilizzo o meno di un PC di terze
parti. Le procedure qui indicate, comprendono le modalit à di configurazione ed esecuzione
del software SIQA nei seguenti casi:
• PC di terze parti tramite controller DMP
• EX Print Server (Fiery autonomo)
Richiede tastiera, monitor e mouse.
• PC di terze parti tramite EX Print Server o Integrated Fiery C olor Server
• PC di terze parti quando è installato FreeFlow Print Server
Nota
Per ulteriori informazioni sulla connettività, consultare Risoluzione dei problemi
a pagina 8-1.
Configurazione ed esecuzione del software SIQA su un PC di
terze parti tramite controller DMP
1. Sull interfaccia utente del motore di stampa, visualizzare l indirizzo IP della macchina
selezionando Machine Status > Device Informatio n (Stato macchina > Informazioni
sul dispositivo).
2. Dal desktop del PC, fare doppio clic sull icona SIQA .
Viene visualizzata la finestra di inserimento dei parametri di comunicazione.
3. Se necessario, immettere l i ndirizzo IP della stampante e selezionare OK .
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-9
Guida all'installazione e alle regolazioni
Viene visualizzata la finestra Input_Key_Operator_ID (inser imento ID
dell operatore chiave).
4. Immettere admin come ID dell opera tore chiave e selezionare OK .
Installazione del software SIQA
2-10 Strumento SIQA (regola zione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
Configurazione ed esecuzione del software SIQA su EX
Print Server
1. Verificare che il cavo Ethernet crossover sia ins tallato e connesso tra EX Print Server e il
motore di stampa.
2. Da EX Print Server, individuare l i ndirizzo IP della stampante selezionando Command
Workstation (Workstation comandi) > Device Center (Ce ntro dispositivi) > General
Info (Informazioni generali).
3. Prendere nota dell indirizzo IP del ser ver di stampa.
4. Dal desktop del server di stampa, fare dop pio clic sull icona SIQA .
Viene visualizzata la finestra di inserimento dei parametri di comunicazione.
5. Se necessario, immettere l i ndirizzo IP della stampante e selezionare OK .
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-11
Guida all'installazione e alle regolazioni
Viene visualizzata la finestra Input_Key_ Operator_ID (inserimento ID
dell operatore chiave).
6. Immettere ad min come ID dell operatore chiave e selezion are OK .
Viene visualizzata la finestra in basso in cui viene indicat o che la connessione
tra lo strumento SIQA e la macchina ha avut o successo e che è stata creata
una cartella sul disco rigido del motore di stampa.
Nota
Per confermare la creazione della cartella, andare sulla st ampante e selezionare
Send from Folder (Invio da cartella) sulla sc hermata principale e quindi <folder
190> (<cartella 190>). Il nome della cartella appena creata è SYSTEM-IQ -AUTO.
Se la cartella non esiste in Send from Folder (Invio da cartella), ripetere i
passaggi da 4 a 6 precedenti.
Installazione del software SIQA
2-12 Strumento SIQA (regola zione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
Nota
Failed to communicate with the machine.
Do you want to try again? (Impossibile comunicare con la macchina. Riprovare?),
fare clic su No e seguire le istruzioni in La connessione tra SIQA e la macchina si è
a pagina 8-1.
7. Selezionare OK .

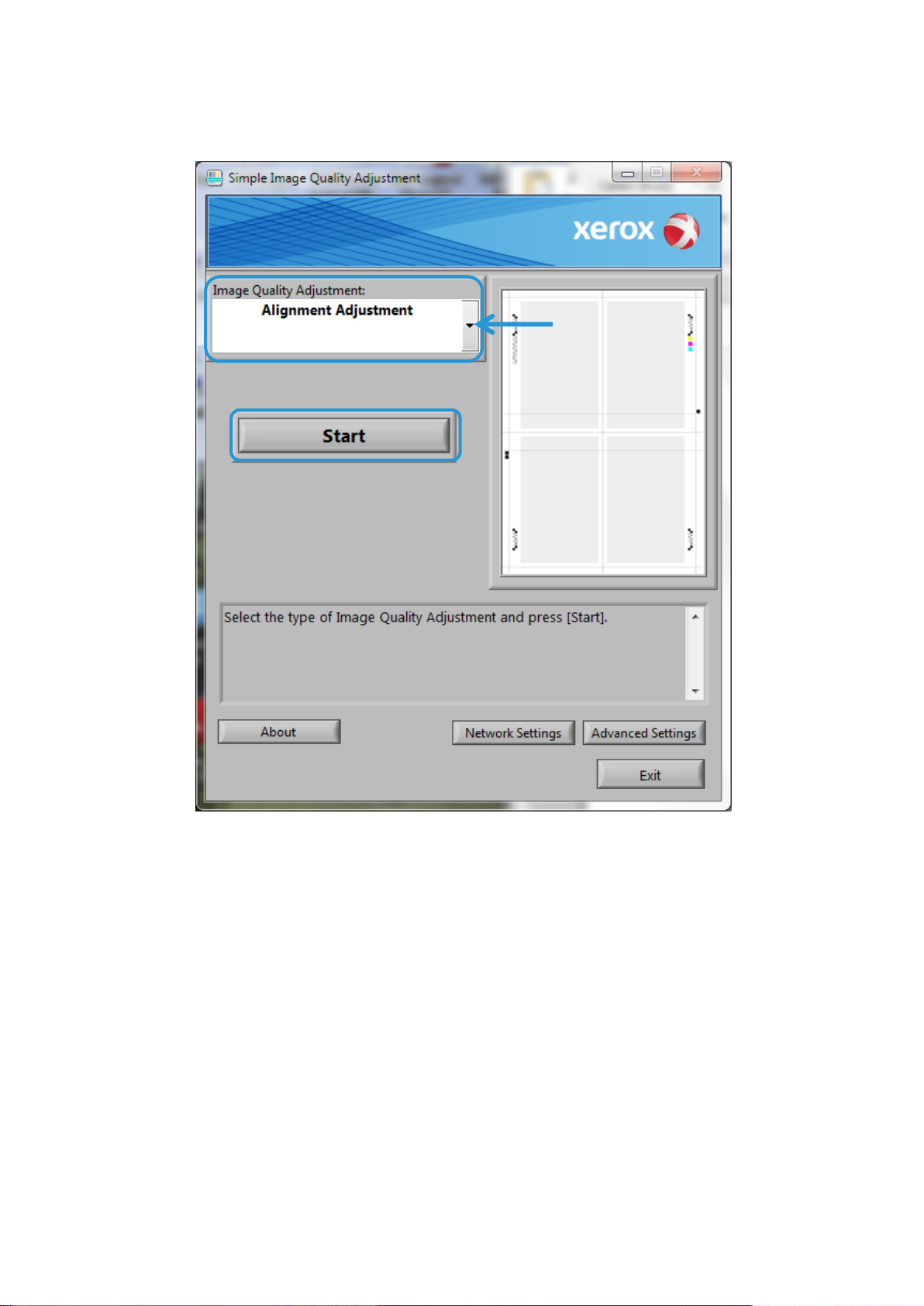

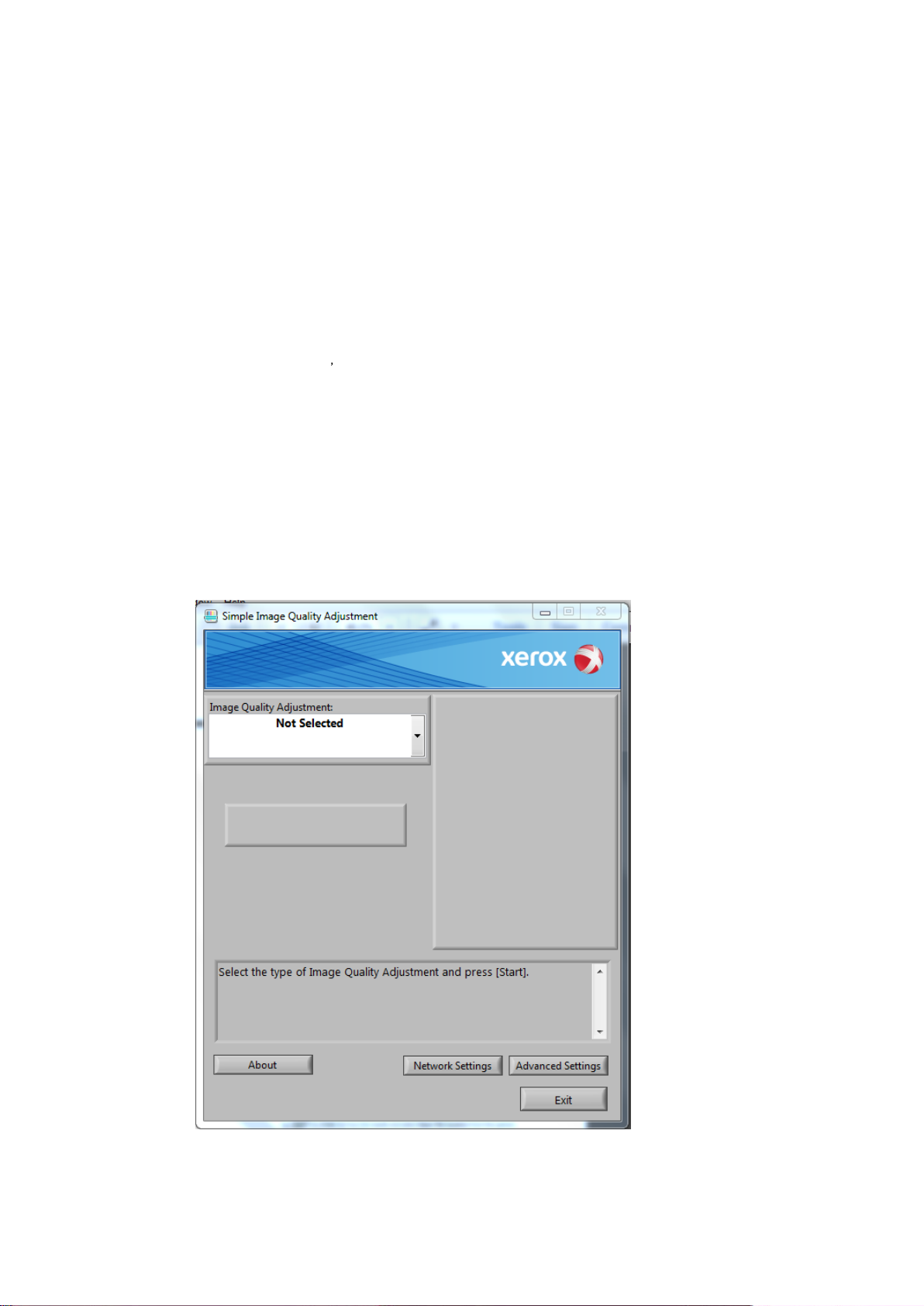

Viene visualizzata la finestra principale di SIQA. A questo p unto sono disponibili le
procedure di Registrazione allineamento automatic a e/o Registrazione uniformità
densità. Utilizzare la freccia giù nella casella Image Qualit y Adjustment (Registrazione
qualità immagine) per selezionare una procedura.
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-13
Guida all'installazione e alle regolazioni
Configurazione ed esecuzione del software SIQA su un PC
tramite EX Print Server o Integrated Fiery Color Server
1. Verificare che il cavo Ethernet crossover sia ins tallato e connesso tra il server di stampa
e il motore di stampa.
2. Dal server di stampa, eseguire l accesso e visualizzare l indirizzo IP del server EFI.
3. Dal desktop del PC, fare doppio clic sull icona SIQA .
Viene visualizzata la finestra di inserimento dei parametri di comunicazione.
4. Immettere l indirizzo IP della sta mpante e selezionare OK .
Viene visualizzata la finestra Input_Key_Operator_ID (inser imento ID
dell operatore chiave).
Installazione del software SIQA
2-14 Strumento SIQA (regola zione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
5. Se necessario, immettere admin come ID dell operatore chiave e selezionare OK .
Viene visualizzata la finestra in basso in cui viene indicat o che la connessione tra lo
strumento SIQA e la macchina ha avuto successo e che è stata creata una cartella sul
disco rigido del motore di stampa.
Nota
Per confermare la creazione della cartella, andare sulla st ampante e selezionare Send
from Folder (Invio da cartella) sulla schermata princ ipale e quindi <folder 190>
(<cartella 190>). Il nome della cartella appena creata è SYSTEM-IQ -AUTO . Se la
cartella non esiste in Send from Folder (Invio da cartella), ripetere i passaggi da
3 a 5 precedenti.
Nota
Failed to communicate with the machine.
Do you want to try again?
fare clic su No e seguire le istruzioni in La connessione tra SIQA e la macchina si è
a pagina 8-1.
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-15
Guida all'installazione e alle regolazioni
6. Selezionare OK .
Viene visualizzata la finestra principale di SIQA. A questo p unto sono disponibili le
procedure di Registrazione allineamento automatic a e/o Registrazione uniformità
densità. Utilizzare la freccia giù nella casella Image Qualit y Adjustment (Registrazione
qualità immagine) per selezionare una procedura.
Installazione del software SIQA
2-16 Strumento SIQA (regola zione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
Configurazione ed esecuzione del software SIQA in un PC
quando è installato un FreeFlow Print Server
1. Verificare che l hub sia inst allato e che i tre cavi Ethernet siano connessi in questo modo:
– Un cavo dalla presa a muro Ethernet all hub
– Un cavo dall hub al Free Flow Print Server
– Un cavo dall hub al mot ore di stampa
2. Sull interfaccia utente del motore di stampa, visualizzare l indirizzo IP della macchina
selezionando Stato macchina > Informazioni macchin a .
3. Dal desktop del PC, fare doppio clic sull icona SIQA .
Viene visualizzata la finestra di inserimento dei parametri di comunicazione.
4. Immettere l indirizzo IP della sta mpante e selezionare OK .
5. Se necessario, immettere admin come ID dell operatore chiave e selezionare OK .
Installazione del software SIQA
Strumento SIQA (regolazione di qualità immagine semplice) 2-17
Guida all'installazione e alle regolazioni
Viene visualizzata la finestra in basso in cui viene indicat o che la connessione tra lo
strumento SIQA e la macchina ha avuto successo e che è stata creata una cartella sul
disco rigido del motore di stampa.
Nota
Per confermare la creazione della cartella, andare sulla st ampante e selezionare Send
from Folder (Invio da cartella) sulla schermata princ ipale e quindi <folder 190>
(<cartella 190>). Il nome della cartella appena c reata è SYSTEM-IQ -AUTO . Se la
cartella non esiste in Send from Folder (Invio da cartella), ripetere i passaggi da
3 a 5 precedenti.
Nota
Failed to communicate with the machine.
Do you want to try again? hina. Riprovare?), fare
clic su No e seguire le istruzioni in La connessione tra SIQA e la macchina non è riusci ta
a pagina 8-1.
Installazione del software SIQA
2-18 Strumento SIQA (regola zione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
6. Selezionare OK .
Viene visualizzata la finestra principale di SIQA. A questo p unto sono disponibili le
procedure di Registrazione allineamento automatic a e/o Registrazione uniformità
densità. Utilizzare la freccia giù nella casella Registrazione qualità immagine per
selezionare una procedura.
Strumento SIQA (regolazione di qualità immagine semplice) 3-1
Guida all'installazione e alle regolazioni
3 Accesso a SIQA della
C60/C70 attraverso EFI
(bustle e autonomo)
Dopo aver installato lo strumento SIQA su un PC client, è po ssibile accedere alla C60/C70
attraverso EFI bustle o EFI autonomo utilizzando il relativo i ndirizzo IP.
Requisiti di sistema Un PC client con uno dei seguenti sistemi operat ivi supportati:
Windows
®
Vista SP2
Windows
®
7 SP1
Windows
®
8.1
Procedura 1. Installare lo strumento SIQA. Per informazioni , consultare Installazione del software
dello strumento SIQA in un PC a pagina 2 -2.
2. Ottenere l indirizzo IP da EFI (bust le o autonomo) nel foglio di configurazione di EX -I
Fiery Color Server.
3. Avviare lo strumento SIQA.
4. Immettere l indirizzo IP e selezio nare OK .
Accesso a SIQA della C60/C70 attraverso EFI (bustle e autonomo )
3-2 Strumento SIQA (regolazione di qualità immagine semplice)
Guida all'installazione e alle regolazioni
5. Immettere ad min come ID di amministratore della macchina e selezionare OK .
6. Fare clic su OK nella schermata dei messaggi.
