Xerox Color 800i, Color 1000i, Color 800, Color 1000 User Guide [it]

Versione 2.1 Agosto 2011

Stampante Xerox® Color 800/1000

Guida per l'utente

Xerox®, FreeFlow®, GBC® AdvancedPunch®, SquareFold®, Xerox prInteract™, MeterAssistant™, SuppliesAssistant™ e RemoteAssistant™ sono marchi di Xerox Corporation negli Stati Uniti e/o in altri Paesi. Lo stato del prodotto, lo stato della build e/o qualsiasi altra specifica sono soggetti a modifiche senza preavviso.

Microsoft, Windows, Windows 2000, Windows XP, Windows Vista e Windows 7 sono marchi registrati di Microsoft Corporation.

PANTONE® è un marchio registrato di Pantone, Inc.

Macintosh è un marchio registrato di Apple Computer, Inc. negli Stati Uniti e in altri paesi. Porzioni della documentazione tecnica per l'utente di Apple utilizzate dietro autorizzazione di Apple Computer, Inc.

Adobe, il logo Adobe, Acrobat, il logo Acrobat, Acrobat Reader, Distiller, il logo Adobe PDF, Adobe PDF JobReady, Illustrator, InDesign e Photoshop sono marchi registrati di Adobe Systems, Inc. PostScript è un marchio registrato di Adobe utilizzato con Adobe PostScript Interpreter (il linguaggio di descrizione pagina di Adobe) e altri prodotti Adobe. Questo prodotto non è approvato né sponsorizzato da Adobe Systems, produttore di Adobe Photoshop.

Fiery® è un marchio registrato di Electronics For Imaging, Inc. Creo® è un marchio registrato di Creo, Inc. Plockmatic™ è un marchio di CFS Products Inc. GBC®e eBinder 200™ sono marchi o marchi registrati di General Binding Corporation. HP, HPGL, HPGL/2 e HP-UX sono marchi registrati di Hewlett-Packard Corporation. Netscape® è un marchio registrato di Netscape Communications. UNIX® è un marchio registrato di Open Group. Mozilla FireFox™ è un marchio di Mozilla Foundation.

Indice generale

1 Descrizione generale del prodotto.....................................................1-1

Avvio rapido/collegamenti...............................................................................................1-2

Interfaccia utente................................................................................................................1-3

Menu Sistema..........................................................................................................1-3

Area di stato lavoro/sistema..............................................................................1-4

Riepilogo lavoro.........................................................................................1-4

Logon...........................................................................................................................1-4

Lingua..........................................................................................................................1-4

Cambio di lingua.......................................................................................1-5

Economizzatore.......................................................................................................1-5

Pausa...........................................................................................................................1-5

Area di stato toner.................................................................................................1-6

Pulsante Manutenzione.......................................................................................1-6

Descrizione generale del server di stampa.................................................................1-7

Array a larghezza piena.....................................................................................................1-7

Toner chiaro............................................................................................................................1-8

Produttività...............................................................................................................1-8

Copertura completa...............................................................................................1-8

Evidenziazione.........................................................................................................1-9

Accessori di alimentazione e finitura opzionali.......................................................1-9

Alimentatore ad alta capacità grandi formati (OHCF)............................1-9

Modulo di interfaccia..........................................................................................1-10

Dispositivo GBC AdvancedPunch...................................................................1-10

Impilatore grande capacità (HCS)................................................................1-11

Rilegatore in brossura.........................................................................................1-11

Stazione di finitura standard...........................................................................1-12

Stazione di finitura libretto..............................................................................1-12

Modulo taglierina/piegatrice quadra SquareFold...................................1-13

Stazione di finitura standard plus.................................................................1-13

Dispositivi di finitura esterni............................................................................1-13

Accensione/spegnimento della macchina..............................................................1-14

Individuazione del numero di serie macchina.......................................................1-14

Numero di serie macchina sull'interfaccia utente..................................1-14

Numero di serie sulla macchina.....................................................................1-15

2 Dove trovare assistenza..........................................................................2-1

Guida dell'interfaccia utente...........................................................................................2-1

Stampante Xerox® Color 800/1000 Guida per l'utente

Indice generale

Guida sul World Wide Web...............................................................................................2-1

Documentazione per il cliente del server di stampa..............................................2-1

Contatori e fatturazione....................................................................................................2-2

Contatori di fatturazione e di utilizzo.............................................................2-2

Informazioni su contatori e fatturazione......................................................2-2

Chiamata al servizio di assistenza.................................................................................2-2

3 Invio di un lavoro di stampa.................................................................3-1

Stampa dal computer........................................................................................................3-1

Stampa da Xerox FreeFlow Print Server......................................................................3-1

Stampa da Xerox EX Print Server, con tecnologia EFI...........................................3-2

Stampa da Xerox CX Print Server, con tecnologia Creo........................................3-2

4 Descrizione generale dell'amministrazione di sistema..............4-1

Accesso come amministratore........................................................................................4-1

Opzioni dell'amministratore di sistema......................................................................4-1

5 Informazioni sulla carta..........................................................................5-1

Caricamento dei supporti nei vassoi 1 e 2.................................................................5-1

Caricamento della carta.......................................................................................5-1

Caricamento degli inserti a rubrica.................................................................5-1

Caricamento dei trasparenti..............................................................................5-2

Caricamento di supporti perforati per lavori di stampa solo

fronte.....................................................................................................................5-3

Caricamento di supporti perforati per lavori di stampa

fronte/retro.........................................................................................................5-3

Leve di regolazione obliquità...........................................................................................5-4

Proprietà vassoio..................................................................................................................5-7

Conflitto tra tipo di supporto e vassoio.......................................................................5-8

Creazione di un nuovo supporto temporaneo.......................................................5-10

Elenco supporti consigliati.............................................................................................5-11

6 Manutenzione.............................................................................................6-1

Procedure di pulizia.............................................................................................................6-1

Pulizia dello schermo sensibile..........................................................................6-1

Pulizia del percorso carta.....................................................................................6-1

Pulizia dell'area 2 del percorso carta.................................................6-2

Pulizia delle aree 3 e 4 del percorso carta.......................................6-4

Pulizia dell'area 5 del percorso carta.................................................6-7

Pulizia dell'area 6 del percorso carta..............................................6-10

Pulizia dell'area 7 del percorso carta..............................................6-13

Sostituzione dei materiali di consumo......................................................................6-17

Materiali di consumo..........................................................................................6-17

Stampante Xerox® Color 800/1000

Guida per l'utente

Indice generale

Sostituzione di una cartuccia toner..............................................................6-19

Contenitore del toner di scarto.......................................................................6-21

Sostituzione del contenitore del toner di scarto........................6-22

Sostituzione del complessivo tessuto del fusore.....................................6-24

7 Risoluzione dei problemi.........................................................................7-1

Problemi generali.................................................................................................................7-1

Eliminazione degli inceppamenti..................................................................................7-5

Inceppamenti carta nei vassoi 1 e 2...............................................................7-6

Inceppamenti carta nell'area 2........................................................................7-7

Inceppamenti carta nelle aree 3 e 4............................................................7-10

Inceppamenti carta nell'area 5.....................................................................7-13

Inceppamenti carta nell'area 6.....................................................................7-16

Inceppamenti carta nell'area 7.....................................................................7-19

Codici di errore....................................................................................................................7-22

Qualità immagine.............................................................................................................7-45

Corotron di carica.................................................................................................7-47

Sostituzione del complessivo corotron di carica.........................7-48

Scelta del complessivo corotron di carica da sostituire...........7-48

Esempi di striature.................................................................................7-48

8 Dati tecnici...................................................................................................8-1

Specifiche del sistema........................................................................................................8-1

Capacità dei vassoi................................................................................................8-1

Velocità di stampa da tutti i vassoi carta......................................................8-2

Tempo di riscaldamento del sistema..............................................................8-2

Tempo di uscita prima stampa..........................................................................8-2

Specifiche della carta.........................................................................................................8-3

Specifiche ambientali.........................................................................................................8-4

9 Vassoio di ricezione con sfalsamento................................................9-1

Abilitazione della modalità di sfalsamento su EX Print Server...........................9-1

10 Alimentatore ad alta capacità grandi formati (OHCF).........10-1

Panoramica..........................................................................................................................10-1

Staffa per cartoline.............................................................................................10-1

Utilizzo della staffa per cartoline.....................................................10-2

Caricamento dei supporti nell'OHCF.........................................................................10-4

Caricamento della carta nell'OHCF..............................................................10-4

Caricamento degli inserti a rubrica nell'OHCF.........................................10-4

Caricamento dei trasparenti nell'OHCF......................................................10-5

Stampante Xerox® Color 800/1000 Guida per l'utente

iii

Indice generale

Leve di regolazione obliquità........................................................................................10-7

Proprietà vassoio.............................................................................................................10-10

Conflitto tra tipo di supporto e vassoio.................................................................10-11

Risoluzione dei problemi dell'OHCF........................................................................10-12

Specifiche dell'OHCF.....................................................................................................10-19

Caricamento di supporti preforati nell'OHCF per lavori di stampa

solo fronte.........................................................................................................10-6

Caricamento di supporti preforati nell'OHCF per lavori di stampa

fronte/retro.......................................................................................................10-6

Eliminazione degli inceppamenti nell'OHCF..........................................10-12

Inceppamenti carta all'interno dei vassoi dell'OHCF...........10-13

Inceppamenti carta nell'OHCF alla leva 1a e manopola

1c..........................................................................................................10-14

Inceppamenti carta nell'OHCF alla leva 1b e manopola

1c..........................................................................................................10-15

Inceppamenti carta nell'OHCF alla leva 1d e manopola

1c..........................................................................................................10-16

Codici di errore dell'OHCF..............................................................................10-17

11 Modulo di interfaccia (IM)...............................................................11-1

Panoramica..........................................................................................................................11-1

Pannello comandi................................................................................................11-2

Percorso carta........................................................................................................11-3

Impostazioni arricciatura carta sul modulo di interfaccia................................11-3

Impostazioni predefinite del dispositivo antiarricciatura....................11-3

Pulsanti del dispositivo antiarricciatura manuale...................................11-4

Risoluzione dei problemi.................................................................................................11-4

Eliminazione degli inceppamenti..................................................................11-4

Inceppamenti carta alla leva 1a......................................................11-4

Inceppamenti carta alla leva 2a......................................................11-6

Inceppamenti carta alla leva 2b......................................................11-7

Codici di errore......................................................................................................11-8

12 Impilatore grande capacità (HCS)................................................12-1

Panoramica..........................................................................................................................12-1

Individuazione dei componenti.....................................................................12-2

Pannello comandi................................................................................................12-3

Vassoio superiore HCS........................................................................................12-3

Scaricamento del vassoio impilatore........................................................................12-4

Risoluzione dei problemi.................................................................................................12-5

Problemi generali.................................................................................................12-5

Eliminazione degli inceppamenti..................................................................12-5

Inceppamenti ingresso HCS (E1, E2 e E3)....................................12-5

Stampante Xerox® Color 800/1000

Guida per l'utente

Indice generale

Inceppamenti trasporto HCS (E4, E5 e E6)..................................12-6

Inceppamento vassoio superiore HCS (E7)..................................12-8

Inceppamento uscita HCS (E8).........................................................12-9

Consigli e suggerimenti per l'utilizzo dell'HCS......................................12-10

Interruzione dell’alimentazione...................................................................12-10

Codici di errore...................................................................................................12-11

Specifiche...........................................................................................................................12-15

13 Rilegatore in brossura.........................................................................13-1

Componenti del rilegatore.............................................................................................13-1

Componenti esterni.............................................................................................13-1

Inseritore copertine.............................................................................................13-3

Componenti interni.............................................................................................13-4

Pannello comandi del rilegatore....................................................................13-5

Interruttore di sicurezza del rilegatore........................................................13-6

Percorso di rilegatura libro.............................................................................................13-7

Percorso bypass.....................................................................................................13-7

Percorso standard................................................................................................13-8

Percorso inseritore copertine...........................................................................13-9

Accensione/spegnimento............................................................................................13-10

Modo Economizzatore....................................................................................13-10

Caricamento dei supporti nel vassoio inseritore copertine............................13-11

Rimozione dei libri dal rilegatore..............................................................................13-12

Invio di un lavoro al rilegatore..................................................................................13-12

Stampa dal computer al rilegatore............................................................13-12

Stampa da Xerox FreeFlow Print Server al rilegatore in

brossura..........................................................................................................13-13

Modalità manuale del rilegatore con FreeFlow Print

Server..................................................................................................13-13

Stampa/rilegatura con copertine prestampate su

FreeFlow Print Server....................................................................13-14

Stampa/rilegatura da un solo file su FreeFlow Print

Server..................................................................................................13-16

Stampa da Xerox CX Print Server, con tecnologia Creo, al

rilegatore in brossura.................................................................................13-17

Modalità manuale del rilegatore con CX Print Server...........13-17

Stampa/rilegatura da un solo file su CX Print Server.............13-18

Stampa/rilegatura da due file su CX Print Server....................13-19

Stampa da Xerox EX Print Server, con tecnologia EFI, al

rilegatore in brossura.................................................................................13-21

Modalità manuale del rilegatore con EX Print Server...........13-21

Stampa/rilegatura con copertine prestampate su EX Print

Server..................................................................................................13-22

Stampante Xerox® Color 800/1000 Guida per l'utente

Indice generale

Manutenzione..................................................................................................................13-25

Risoluzione dei problemi del rilegatore..................................................................13-28

Specifiche del rilegatore..............................................................................................13-71

Stampa/rilegatura da un solo file su EX Print Server.............13-23

Pulizia del rilegatore.........................................................................................13-26

Svuotare il vassoio scarti della taglierina.................................................13-26

Vassoio di riempimento adesivo.................................................................13-27

Rifornimento del vassoio di riempimento adesivo.................13-27

Inceppamenti carta nelle aree E1 ed E2..................................................13-28

Inceppamenti carta nell'area E3................................................................13-29

Inceppamenti carta nell'area E4................................................................13-30

Inceppamenti carta nelle aree E5 ed E6..................................................13-31

Problemi generali...............................................................................................13-34

Interruzione dell'alimentazione durante il

funzionamento...............................................................................13-34

Regolazione dell'immagine stampata e rifilatura..................13-34

Codici di errore...................................................................................................13-34

14 Stazione di finitura standard/libretto..........................................14-1

Funzione antiarricciatura manuale della stazione di finitura..........................14-3

Funzione di piegatura......................................................................................................14-4

Tipi di piegatura...................................................................................................14-4

Caricamento di carta/inserti a rubrica nel vassoio 8 (inseritore

postprocesso)................................................................................................................14-5

Manutenzione.....................................................................................................................14-6

Materiali di consumo della stazione di finitura

standard/libretto............................................................................................14-6

Sostituire la cartuccia pinzatrice standard................................................14-7

Sostituire la cartuccia pinzatrice libretto....................................................14-8

Sostituzione del contenitore punti di scarto della stazione di

finitura.............................................................................................................14-10

Svuotare il contenitore scarti di perforazione........................................14-12

Risoluzione dei problemi della stazione di finitura............................................14-13

Inceppamenti carta nel vassoio 8 (inseritore postprocesso)...........14-13

Inceppamenti carta alla leva 1a e manopola 1c.................................14-14

Inceppamenti carta alla leva 1d.................................................................14-16

Inceppamenti carta alla leva 1b.................................................................14-17

Inceppamenti carta alle leve 3b e 3d.......................................................14-18

Inceppamenti carta alla leva 3e e manopola 3c..................................14-19

Inceppamenti carta alla leva 3g e manopola 3f..................................14-20

Inceppamenti carta alla leva 4b e manopola 3a.................................14-22

Inceppamenti carta alla leva 2a e manopola 3a.................................14-23

Stampante Xerox® Color 800/1000

Guida per l'utente

Indice generale

Inceppamenti carta alla leva 2b e manopola 2c.................................14-24

Inceppamenti carta nelle aree 2c, 2e, 2f e 2d.......................................14-25

Inceppamenti carta nell'area 2d e alla leva 2g....................................14-26

Inceppamenti carta nell'unità 4 e alla manopola 4a........................14-27

Inceppamenti carta nel vassoio superiore della stazione di

finitura.............................................................................................................14-28

Inceppamenti carta nel vassoio impilatore della stazione di

finitura.............................................................................................................14-29

Inceppamenti carta nel vassoio della stazione di finitura libretto

opzionale........................................................................................................14-30

Problemi della pinzatrice................................................................................14-31

Punti inceppati nella cartuccia pinzatrice standard...............14-32

Punti inceppati nella cartuccia pinzatrice della stazione

finitura libretto...............................................................................14-33

Reinserimento della cartuccia pinzatrice standard.............................14-35

Codici di errore...................................................................................................14-38

Specifiche...........................................................................................................................14-40

Stazione di finitura standard/libretto........................................................14-40

Piegatrice a C/Z opzionale.............................................................................14-43

15 Modulo taglierina/piegatrice quadra...........................................15-1

Panoramica..........................................................................................................................15-1

Individuazione dei componenti...................................................................................15-2

Componenti principali........................................................................................15-2

Percorso carta........................................................................................................15-3

Pannello comandi................................................................................................15-4

Funzione di piegatura quadra......................................................................................15-5

Opzioni di piegatura quadra............................................................................15-5

Accesso alle opzioni di piegatura quadra...................................................15-7

Funzione Taglierina...........................................................................................................15-7

Opzioni taglierina.................................................................................................15-7

Linee guida per il taglio.....................................................................................15-9

Accesso alle opzioni Taglierina....................................................................15-10

Consigli e suggerimenti................................................................................................15-11

Stampa di immagini a pagina intera sui libretti...................................15-11

Attenersi a queste indicazioni......................................................................15-11

Risoluzione dei problemi..............................................................................................15-12

Eliminazione degli inceppamenti................................................................15-12

Eliminazione degli inceppamenti..................................................15-12

Eliminazione inceppamenti nelle aree E1/E2...........................15-13

Eliminazione degli inceppamenti nell'area E3.........................15-15

Codici di errore...................................................................................................15-16

Stampante Xerox® Color 800/1000 Guida per l'utente

vii

Indice generale

Dati tecnici........................................................................................................................15-18

Specifiche.............................................................................................................15-18

16 Stazione di finitura standard plus.................................................16-1

Descrizione generale........................................................................................................16-1

Modulo stazione di finitura...........................................................................................16-2

Componenti principali del modulo stazione di finitura........................16-2

Funzione di piegatura.........................................................................................16-4

Tipi di piegatura......................................................................................16-4

Caricamento di carta/inserti a rubrica nel vassoio 8 (inseritore

postprocesso)..................................................................................................16-4

Trasporto di finitura..........................................................................................................16-5

Componenti principali del trasporto di finitura.......................................16-5

Spie di stato del trasporto di finitura...........................................................16-7

Manutenzione della stazione di finitura standard plus.....................................16-8

Materiali di consumo della stazione di finitura standard

plus......................................................................................................................16-8

Sostituire la cartuccia pinzatrice standard................................................16-8

Sostituzione del contenitore punti di scarto della stazione di

finitura.............................................................................................................16-10

Svuotare il contenitore scarti di perforazione........................................16-12

Risoluzione dei problemi..............................................................................................16-13

Inceppamenti carta nel modulo stazione di finitura..........................16-13

Inceppamenti carta nel vassoio 8 (inseritore

postprocesso)..................................................................................16-13

Inceppamenti carta nella copertura sinistra della stazione

di finitura..........................................................................................16-14

Inceppamenti carta alla leva 1a e manopola

1c............................................................................................16-14

Inceppamenti carta alla leva 1d......................................16-16

Inceppamenti carta alla leva 1b......................................16-17

Inceppamenti carta nella copertura destra della stazione

di finitura..........................................................................................16-18

Inceppamenti carta alle leve 3b e 3d.............................16-18

Inceppamenti carta alla leva 3e e manopola

3c............................................................................................16-19

Inceppamenti carta alla leva 3g e manopola

3f.............................................................................................16-20

Inceppamenti carta alla leva 4b e manopola

3a............................................................................................16-22

Inceppamenti carta nella piegatrice a C/Z opzionale...........16-23

Inceppamenti carta alla leva 2a e manopola

3a............................................................................................16-23

viii

Stampante Xerox® Color 800/1000

Guida per l'utente

Indice generale

Inceppamenti carta alla leva 2b e manopola

2c............................................................................................16-24

Inceppamenti carta nelle aree 2c, 2e, 2f e 2d............16-26

Inceppamenti carta nell'area 2d e alla leva

2g............................................................................................16-27

Inceppamenti carta nelle aree 4b e 4c..........................16-29

Inceppamenti carta nell'area di uscita della stazione di

finitura...............................................................................................16-30

Inceppamenti carta nel vassoio superiore della

stazione di finitura...........................................................16-30

Inceppamenti carta nel vassoio impilatore della

stazione di finitura...........................................................16-31

Inceppamenti carta nel trasporto di finitura.........................................16-32

Inceppamenti carta nell'area 1.....................................................16-32

Inceppamenti carta nell'area 2.....................................................16-33

Inceppamenti carta nell'area 3.....................................................16-34

Inceppamenti carta nell'area 4.....................................................16-35

Problemi della pinzatrice................................................................................16-36

Punti inceppati nella cartuccia pinzatrice standard...............16-36

Codici di errore della stazione di finitura standard plus....................16-38

Codici di errore del modulo stazione di finitura.......................16-38

Codici di errore del trasporto di finitura......................................16-39

Codici di errore di DFA esterni.........................................................16-39

Specifiche...........................................................................................................................16-41

Specifiche del modulo stazione di finitura..............................................16-41

Piegatrice a C/Z opzionale...............................................................16-44

Specifiche del trasporto di finitura.............................................................16-44

Stampante Xerox® Color 800/1000 Guida per l'utente

Indice generale

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

Xerox 800/1000 Color Press è una stampante di rete a colori e in bianco e nero in grado di raggiungere una velocità di 80/100 stampe al minuto.

Nella figura seguente sono riprodotti i vari componenti della stampante digitale.

Stampante Xerox® Color 800/1000 Guida per l'utente

1-1

Descrizione generale del prodotto

1. Motore di stampa: lato sinistro

a. Sportello superiore sinistro: contiene le cartucce toner b. Sportello superiore destro: contiene le cartucce toner c. Sportello anteriore sinistro d. Sportello anteriore destro e. Vassoi 1 e 2; sono disponibili accessori di alimentazione aggiuntivi

2. Motore di stampa: lato destro

a. Sportello anteriore sinistro b. Sportello anteriore destro

3. Interfaccia utente

4. Vassoio di ricezione con sfalsamento (OCT) opzionale; sono disponibili accessori di alimentazione aggiuntivi

Avvio rapido/collegamenti

I seguenti collegamenti rapidi consentiranno di iniziare a utilizzare la macchina rapidamente e con facilità:

• Accensione/spegnimento della macchina

• Dove trovare assistenza

• Caricamento della carta

• Invio di un lavoro di stampa

• Eliminazione degli inceppamenti

• Sostituzione di una cartuccia toner

1-2

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

• Sostituzione del contenitore del toner di scarto

• Accesso come amministratore

Interfaccia utente

Sull'interfaccia utente sono visualizzati messaggi indicanti lo stato della macchina (inattiva, attiva o errore).

1. Menu Sistema e Guida

2. Area di stato lavoro/sistema

3. Pulsanti Logon, Lingua, Economizzatore e Pausa

4. Livello utente corrente

5. Area di stato toner

6. Opzioni operatore/amministratore

7. Area di stato vassoi

8. Area di stato del sistema

Menu Sistema

Il menu Sistema consente di selezionare le seguenti opzioni:

• Dettagli del sistema: fornisce informazioni sul software di sistema installato, eventuali accessori di alimentazione/finitura collegati, dettagli sugli errori, numero di telefono dell'assistenza clienti e numero di serie della macchina.

• Spegni PC di sistema: consente di chiudere l'interfaccia utente e il PC di sistema.

• Riavvia interfaccia utente: consente di arrestare e riavviare l'interfaccia utente.

• Esci da interfaccia utente: consente di uscire dall'interfaccia utente senza spegnere

il PC di sistema.

Stampante Xerox® Color 800/1000 Guida per l'utente

1-3

Descrizione generale del prodotto

• Gestione della libreria supporti: disponibile solo se si è eseguito il logon come amministratore. Per ulteriori informazioni, vedere la Guida per l'amministratore di sistema.

Area di stato lavoro/sistema

Area dello schermo che visualizza lo stato del sistema e del lavoro in corso di stampa (pulsante di riepilogo).

Riepilogo lavoro

Selezionare il pulsante Riepilogo per aprire la finestra Riepilogo lavoro corrente:

Logon

I livelli di logon sono tre:

• Operatore: è il livello di logon predefinito.

• Amministratore: consente di personalizzare le impostazioni predefinite del sistema

per la macchina in uso e di personalizzare certi lavori di stampa creando, impostando o modificando i parametri di certe funzioni.

Per ulteriori informazioni, consultare la Guida per l'amministratore di sistema.

• Responsabile tecnico: livello riservato a persone certificate da Xerox per eseguire certe attività di manutenzione normalmente eseguite da un tecnico dell'assistenza clienti (CSE). Per ulteriori informazioni, vedere la Guida per l'amministratore di sistema.

Lingua

NOTA

Il numero di lingue disponibili sul sistema dipende da quali opzioni sono state installate durante il processo di installazione iniziale.

La selezione del pulsante di una lingua cambia automaticamente la lingua, senza bisogno di conferma.

1-4

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

Cambio di lingua

Per cambiare la lingua, attenersi alla procedura seguente.

1. Selezionare il pulsante Lingua sull'interfaccia utente.

2. Selezionare il pulsante corrispondente alla lingua desiderata: la nuova lingua appare sull'interfaccia utente e la finestra Lingua si chiude.

3. Selezionare il pulsante Annulla per tornare alla schermata principale dell'interfaccia utente.

Economizzatore

La macchina entra automaticamente in modalità Economizzatore dopo quindici minuti di inattività. Per la durata può essere impostato un valore compreso tra 1 e 240 minuti; per modificare la durata, accedere al modo Amministratore.

Sono disponibili due modalità Economizzatore:

• PC di sistema e motore di stampa: consente di mettere il PC di sistema e la macchina in modo Economizzatore.

• Solo motore di stampa: consente di mettere solo la macchina in modo Economizzatore.

La macchina esce dal modo Economizzatore se un utente invia un lavoro di stampa o se viene attivato il PC di sistema.

NOTA

Per uscire manualmente dal modo Economizzatore, premere il pulsante Economizzatore del PC di sistema.

Per ulteriori informazioni, consultare la Guida per l'amministratore di sistema.

Pausa

Se si seleziona il pulsante Pausa durante un lavoro di stampa, il processo di stampa viene arrestato o interrotto.

Un lavoro in pausa può essere riattivato o annullato.

NOTA

A seconda dell'impostazione Amministratore, la macchina potrebbe riprendere automaticamente la stampa dopo un intervallo di tempo prestabilito, senza che occorra premere il pulsante Riprendi. Per ulteriori informazioni, vedere la Guida per l'amministratore di sistema.

Stampante Xerox® Color 800/1000 Guida per l'utente

1-5

Descrizione generale del prodotto

Area di stato toner

In quest'area dell'interfaccia utente viene visualizzato lo stato delle cartucce toner con un indicatore di livello che mostra il livello o la quantità di toner per ogni cartuccia.

NOTA

Sulla macchina potrebbe essere stata installata una quinta cartuccia toner opzionale. Tutte le caratteristiche descritte per le cartucce toner valgono anche per la quinta cartuccia opzionale.

Pulsante Manutenzione

Selezionare il pulsante Manutenzione sull'interfaccia utente per aprire una finestra in cui è visualizzato lo stato di ogni materiale di consumo. Fare riferimento alla figura seguente:

Se si è effettuato il login come amministratore, è disponibile la scheda aggiuntiva Manutenzione: Per ulteriori informazioni, consultare la Guida all'amministrazione del sistema.

NOTA

Se un materiale di consumo in un'unità sostituibile dal cliente (CRU) è esaurito, il lavoro in corso viene interrotto automaticamente e viene ripreso solo dopo la sostituzione del materiale di consumo mancante.

SUGGERIMENTO

Il lavoro non viene sospeso o interrotto se lo stato di un'unità sostituibile dal tecnico del servizio assistenza indica un livello basso o esaurito. È possibile che l'unità sostituibile dal tecnico del servizio assistenza continui a funzionare come previsto ben al di là dell'indicatore di durata media. Il tecnico dell'assistenza utilizza le informazioni di questo indicatore di stato ogni volta che esegue un intervento sulla macchina.

1-6

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

Descrizione generale del server di stampa

Uno dei tre server di stampa seguenti può essere utilizzato con la stampante digitale:

• Xerox FreeFlow Print Server, per Xerox 800/1000 Digital Color Press

• Xerox CX Print Server, con tecnologia Creo

• Xerox CX Print Server, con tecnologia Fiery

NOTA

Per ulteriori informazioni sul print server specifico, vedere la documentazione per il cliente fornita con il server.

Array a larghezza piena

La stampante digitale può comprendere una funzione di calibrazione dei colori interna definita Array a larghezza piena situata nell'area 6 del lato destro del motore di stampa.

NOTA

Array a larghezza piena è una funzione OPZIONALE che può essere acquistata per il sistema. Per richiedere informazioni, rivolgersi al proprio rappresentante Xerox.

La funzione Array a larghezza piena utilizza parametri xerografici e dati di diagnostica per eseguire la scansione dell'immagine finita e correggere errori di registrazione, densità e colore. Questo processo rappresenta la calibrazione del server di stampa tramite la stampante digitale. Esistono strisce per la calibrazione interna dei colori utilizzabili come riferimento per i colori conosciuti di un foglio di prova. I valori dei colori verranno modificati automaticamente per garantire una riproduzione accurata e uniforme nel tempo dei colori, rendendo superfluo l'intervento del cliente. Il cliente ha inoltre un controllo più accurato sulla qualità delle immagine generata dal proprio sistema.

Stampante Xerox® Color 800/1000 Guida per l'utente

1-7

Descrizione generale del prodotto

NOTA

Per informazioni sul flusso di lavoro di calibrazione del server di stampa in combinazione alla stampante digitale vedere la documentazione utente fornita con il server di stampa. Per informazioni dettagliate sulla funzione Array a larghezza piena, consultare la Guida all’amministrazione.

Toner chiaro

Il toner chiaro è un quinto modulo opzionale che fornisce copertura totale e di evidenziazione della pagina per migliorare i lavori di stampa.

La funzionalità del toner chiaro sfrutta due metodi per evidenziare l'area di copertura delle stampe: copertura completa ed evidenziazione (applicata solo ad aree specifiche). Con entrambi i metodi di flusso di lavoro viene utilizzata una patinatura o strato chiaro per ottenere gli effetti desiderati, senza influire sulla produttività della macchina. Il modulo toner chiaro è supportato da tutti i server di stampa.

Produttività

Il modulo toner chiaro consente di mantenere invariata la produttività della macchina con tutti i supporti compatibili, ampliando la gamma di capacità operative. Ad esempio è possibile:

• Mantenere la velocità nominale di 80/100 stampe al minuto (ppm) nella modalità a cinque colori

• Supportare sia testo che immagini

Copertura completa

La patinatura con copertura completa conferisce una finitura uniforme e lucida alle stampe quando viene utilizzata con applicazioni di fascia alta. L'opzione di copertura completa consente di coprire totalmente la pagina con una finitura chiara e lucida che migliora l'aspetto complessivo di un'intera applicazione o di un singolo foglio.

1-8

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

Evidenziazione

L'utilizzo dell'opzione di evidenziazione con un'applicazione supportata consente all'utente di indicare un'area specifica in cui dovrà essere applicato il toner chiaro alle stampe. Lo scopo è quello di accentuare o evidenziare l'area desiderata. La patinatura di evidenziazione può essere utilizzata per:

• Patinare (applicare una finitura lucida) aree specifiche di un lavoro di stampa

• Creare effetti artistici ed evidenziazioni su un lavoro di stampa

• Migliorare l'aspetto di elementi metallici con determinati colori, ad esempio argento,

oro o rame

• Migliorare la resa dei colori pastello con un effetto perlaceo

• Evidenziare le immagini per dare varietà e farle risaltare sulla pagina (effetto

tridimensionale)

• Attirare l'attenzione sul testo del titolo

• Evidenziare foto, logotipi o altre aree di immagine

• Evidenziare le filigrane

Accessori di alimentazione e finitura opzionali

Sono disponibili numerosi accessori opzionali di alimentazione e finitura. Nelle pagine seguenti sono descritti a grandi linee i dispositivi opzionali e le istruzioni su dove trovare informazioni dettagliate su ognuno.

Alimentatore ad alta capacità grandi formati (OHCF)

Alimentatore ad alta capacità grandi formati (OHCF) a 2 cassetti

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

Stampante Xerox® Color 800/1000 Guida per l'utente

1-9

Descrizione generale del prodotto

Modulo di interfaccia

Il modulo di interfaccia (IM) è necessario per tutti gli accessori di finitura e realizza la comunicazione tra il motore di stampa ed eventuali accessori ad esso collegati.

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

Dispositivo GBC AdvancedPunch

Il dispositivo GBC AdvancedPunch fornisce un ulteriore livello di opzioni di finitura alle stampe, consentendo di praticare fori nei documenti A4/8,5 x 11 pollici che supportano una vasta gamma di stili di rilegatura. I tipi di perforazione comprendono 19 fori fino a un massimo di 32 per supporti 8,5 x 11 pollici. Per i supporti A4 sono disponibili tipi di perforazione a 21 fori fino a un massimo di 47.

NOTA

GBC AdvancedPunch, mostrato qui con il modulo di interfaccia richiesto e la stazione di finitura libretto opzionale È possibile collegare la perforatrice avanzata GBC a una serie di accessori di finitura opzionali.

Le informazioni per questo accessorio possono essere scaricate dal sito www.xerox.it. Per scaricare la versione più aggiornata della guida per l'utente, immettere il nome del prodotto nel campo Cerca e selezionare il collegamento Documentazione per l'utente dalla pagina del prodotto.

1-10

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

Impilatore grande capacità (HCS)

L’impilatore grande capacità (HCS, High Capacity Stacker) è un dispositivo di finitura opzionale con funzionalità di impilatura e sfalsamento delle stampe in uscita nel vassoio impilatore.

NOTA

L'impilatore grande capacità (HCS) viene mostrato qui con il modulo di interfaccia (IM).

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

Rilegatore in brossura

Il rilegatore in brossura è un dispositivo di finitura opzionale che riceve le stampe e le rilega, producendo un libro finito; è possibile aggiungere alle stampe rilegate le copertine anteriore e posteriore se lo si desidera.

Stampante Xerox® Color 800/1000 Guida per l'utente

1-11

Descrizione generale del prodotto

La rilegatura in brossura è un processo secondo il quale i fogli vengono rilegati utilizzando un adesivo e tagliando via i bordi in eccesso. L'adesivo tiene uniti i fogli interni del libro. È possibile aggiungere le copertine anteriore e posteriore se lo si desidera. Il risultato finale è un libro finito, rilegato in brossura con una copertina avvolgente.

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

Stazione di finitura standard

Questa stazione di finitura consente una vasta gamma di opzioni di finitura/piegatura.

NOTA

La stazione di finitura standard è mostrata qui con il modulo di interfaccia necessario e il modulo piegatura a C/Z opzionale

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

Stazione di finitura libretto

Questa stazione di finitura consente una vasta gamma di opzioni di finitura/piegatura.

NOTA

La stazione di finitura libretto è mostrata qui con il modulo di interfaccia necessario e il modulo piegatura a C/Z opzionale

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

1-12

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

Modulo taglierina/piegatrice quadra SquareFold

Il modulo taglierina/piegatrice quadra SquareFold è un dispositivo di finitura opzionale utilizzato unitamente a un dispositivo di finitura opzionale contenente una stazione di finitura libretto.

NOTA

Il modulo SquareFold è mostrato qui con il modulo di interfaccia necessario e la stazione di finitura libretto necessaria.

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

Stazione di finitura standard plus

La stazione di finitura standard plus costituisce un'interfaccia per trasferire la carta tra il motore di stampa e qualsiasi dispositivo di terzi con architettura DFA (Document Finishing Architecture) collegato alla macchina.

NOTA

La stazione di finitura standard plus richiede il modulo di interfaccia.

Per ulteriori informazioni su questo dispositivo, vedere più avanti in questa guida.

Dispositivi di finitura esterni

Per il sistema sono disponibili i seguenti dispositivi di finitura esterni (DFA) seguenti:

• Stazione finitura libretto Plockmatic Pro 30

Stampante Xerox® Color 800/1000 Guida per l'utente

1-13

Descrizione generale del prodotto

• GBC eBinder 200

NOTA

Tutti i dispositivi di finitura esterni richiedono la presenza del modulo di interfaccia E della stazione di finitura standard plus.

Per informazioni su questi accessori vedere la Finishing Solutions Guide di Xerox Color 800/1000 Press (Guida alle soluzioni di finitura per la stampante Xerox Color 800/1000). Per richiedere informazioni, rivolgersi al rappresentante Xerox.

Accensione/spegnimento della macchina

Portare l’interruttore di alimentazione nella posizione di Accensione per accendere la macchina o nella posizione di Spegnimento per spegnerla.

• Accensione: Portare l’interruttore di alimentazione nella posizione di ACCENSIONE per accendere la macchina.

Un messaggio sullo schermo avvisa che è necessaria una breve attesa, durante la quale il fusore si riscalda e la macchina esegue un controllo di sistema. Durante questo intervallo, è possibile programmare un lavoro in modo che il processo di stampa inizi automaticamente quando la macchina è pronta.

• Spegnimento: Portare l’interruttore di alimentazione nella posizione di SPEGNIMENTO per spegnere la macchina.

NOTA

Attendere che la macchina rimanga spenta per almeno 10 secondi prima di riaccenderla.

Individuazione del numero di serie macchina

È possibile accedere al numero di serie macchina dall'interfaccia utente della macchina o individuandolo all'interno della macchina.

Numero di serie macchina sull'interfaccia utente

Il numero di serie macchina è reperibile dall'interfaccia utente selezionando Sistema > Dettagli del sistema.

1-14

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale del prodotto

Numero di serie sulla macchina

Se la macchina non è alimentata o è impossibile accedere alla scheda Dettagli del sistema, è possibile trovare il numero di serie sul telaio macchina, sul lato inferiore sinistro.

Per trovare il numero di serie sulla macchina procedere come segue.

1. Aprire lo sportello anteriore sinistro (lato sinistro del motore di stampa).

2. Individuare il telaio con il numero di serie della macchina sul lato inferiore sinistro.

3. Chiudere lo sportello anteriore sinistro (lato sinistro del motore di stampa).

Stampante Xerox® Color 800/1000 Guida per l'utente

1-15

Descrizione generale del prodotto

1-16

Stampante Xerox® Color 800/1000

Guida per l'utente

Dove trovare assistenza

Guida dell'interfaccia utente

L'interfaccia utente della macchina è dotata di una guida online.

La guida fornisce informazioni su:

• Come utilizzare e conservare la macchina e gli accessori opzionali

• Come impostare e modificare la password e le impostazioni predefinite

Selezionare Guida di Color 800/1000 dal menu a discesa Guida per aprire una nuova finestra in cui sono visualizzate informazioni analoghe a quelle fornite sia in questa guida sia nella Guida per l'amministratore del sistema.

Guida sul World Wide Web

Xerox sul World Wide Web: per ottenere supporto per il sistema, informazioni per l'utente, documentazione utente e assistenza, visitare il sito www.xerox.com e fare clic sul collegamento Contattateci per informazioni di contatto specifiche o numeri di telefono locali.

Può essere utile conoscere il numero di serie della macchina prima di telefonare per richiedere assistenza. Il numero di serie della macchina è visualizzato sulla scheda Particolari del sistema (Sistema > Particolari del sistema).

Documentazione per il cliente del server di stampa

Il server di stampa è fornito con un CD/DVD contenente la documentazione di supporto. Una volta terminata l’installazione, è opportuno che l’operatore o l’amministratore di sistema stampino queste guide.

Stampante Xerox® Color 800/1000 Guida per l'utente

2-1

Dove trovare assistenza

Contatori e fatturazione

I contatori variano a seconda della configurazione e dell'impostazione della macchina.

Contatori di fatturazione e di utilizzo

1. Dall'interfaccia utente della macchina selezionare la funzione Contatori e fatturazione.

2. Viene visualizzata la schermata Contatori di fatturazione e contatori di utilizzo.

Informazioni su contatori e fatturazione

• Nella scheda Contatori di fatturazione è visualizzato il totale delle stampe in bianco e nero e a colori. Le informazioni visualizzate variano da un mercato all'altro. Non è possibile azzerare questi contatori.

• La scheda Contatori di utilizzo funziona un po' come un contachilometri parziale in un'auto, che è possibile azzerare. Una volta azzerato, il contatore tiene traccia del totale da quel momento in poi, finché non si seleziona di nuovo il pulsante

Azzera tutti.

NOTA

Se il toner chiaro opzionale è presente, la scheda Contatori di utilizzo visualizza due contatori di stampa aggiuntivi: Impressioni chiare e Impressioni chiare grandi.

NOTA

Le informazioni visualizzate in questa schermata variano da un mercato all'altro.

Chiamata al servizio di assistenza

1. Prendere nota dei codici guasto visualizzati.

2. Registrare il numero di serie della macchina scegliendo Stato della macchina > Sistema. Se per qualche motivo il numero di serie non viene visualizzato, aprire gli sportelli anteriori destro/sinistro dal lato del motore di stampa: il numero di serie è riportato su un’etichetta bianca sul telaio della macchina.

3. Se il problema è la qualità di stampa, prendere un campione come riferimento per descrivere il problema per telefono nel rispondere alle domande dell'operatore dell'assistenza clienti riguardo ai difetti.

4. Se possibile, chiamare da un telefono vicino alla macchina. Seguire le istruzioni impartite dall’operatore.

5. Per richiedere assistenza sul sistema e l'intervento di un tecnico, chiamare il numero corretto. Per il numero specifico locale, visitare il sito www.xerox.it e selezionare il collegamento Assistenza.

2-2

Stampante Xerox® Color 800/1000

Guida per l'utente

Invio di un lavoro di stampa

È richiesto l'utilizzo dei file PDF della Guida per l'utente e della Guida all'amministrazione del sistema. Se non si dispone di copie elettroniche dei file PDF, scaricarli da

www.xerox.com.

Gli esercizi forniscono istruzioni su come stampare un capitolo della documentazione utente (Guida per l'utente o Guida all'amministrazione del sistema).

Stampa dal computer

1. Dal computer in uso, aprire uno dei file PDF in Adobe Acrobat Reader.

2. Selezionare File > Stampa.

3. Selezionare la stampante e la coda di stampa desiderate.

4. Selezionare il pulsante Proprietà (per tale macchina).

5. Selezionare le opzioni di stampa (ad esempio, quantità, stampa fronte o fronte/retro).

6. Selezionare OK per chiudere la finestra Proprietà.

7. Selezionare OK per inviare il lavoro alla stampante.

Stampa da Xerox FreeFlow Print Server

1. Copiare i file PDF con la documentazione cliente su un dispositivo di memorizzazione (ad esempio, una unità Flash o un CD/DVD).

2. Connettere il dispositivo di memorizzazione al print server.

3. Da FreeFlow Print Server selezionare Servizi > Stampa da file.

4. Selezionare Sfoglia.

5. Cercare il dispositivo di memorizzazione contenente i file PDF.

6. Selezionare ed evidenziare uno dei file PDF (Guida per l'utente, Guida all'amministrazione del sistema).

7. Selezionare OK.

8. Selezionare la coda di stampa desiderata.

9. Selezionare le opzioni di stampa (ad esempio, quantità, stampa fronte o fronte/retro).

10. Selezionare Stampa.

Stampante Xerox® Color 800/1000 Guida per l'utente

3-1

Invio di un lavoro di stampa

Il lavoro viene inviato alla coda selezionata e trattenuto o stampato immediatamente.

11. Selezionare Chiudi per chiudere la finestra Stampa da file.

Stampa da Xerox EX Print Server, con tecnologia EFI

1. Copiare i file PDF con la documentazione cliente su un dispositivo di memorizzazione (ad esempio, una unità Flash o un CD/DVD).

2. Connettere il dispositivo di memorizzazione al print server.

3. Da Xerox EX Print Server selezionare File > Importa lavoro.

4. Selezionare la coda (ad esempio, Stampa o Trattieni).

5. Selezionare Aggiungi.

6. Cercare il dispositivo di memorizzazione contenente i file PDF.

7. Selezionare ed evidenziare uno dei file PDF (Guida per l'utente, Guida all'amministrazione del sistema).

8. Selezionare Apri.

9. Selezionare Importa. Il lavoro verrà inviato alla coda selezionata o alla stampante per la stampa immediata.

Stampa da Xerox CX Print Server, con tecnologia Creo

1. Copiare i file PDF con la documentazione cliente su un dispositivo di memorizzazione (ad esempio, una unità Flash o un CD/DVD).

2. Connettere il dispositivo di memorizzazione al print server.

3. Da Xerox CX Print Server selezionare File > Importa.

4. Selezionare la coda (ad esempio, ProcessStore o ProcessPrint).

5. Cercare il dispositivo di memorizzazione contenente i file PDF.

6. Selezionare ed evidenziare uno dei file PDF (Guida per l'utente, Guida all'amministrazione del sistema).

7. Selezionare Aggiungi.

8. Selezionare Importa. Il lavoro verrà inviato alla coda selezionata o alla stampante per la stampa immediata.

3-2

Stampante Xerox® Color 800/1000

Guida per l'utente

Descrizione generale dell'amministrazione di sistema

Accesso come amministratore

1. Selezionare il pulsante Logon dalla finestra principale dell'interfaccia utente. Viene visualizzata la schermata Logon.

2. Dalla schermata Logon selezionare Amministratore.

3. Usare la tastiera per inserire la password amministratore.

NOTA

Per mantenere segreta la password, sullo schermo vengono visualizzati gli asterischi al posto dei numeri.

4. Selezionare OK.

NOTA

Dopo l’installazione della macchina si raccomanda di modificare immediatamente la password del modo Amministratore per limitare l’accesso a tale funzione.

5. Per uscire dal modo Amministratore, selezionare il pulsante Logoff.

Opzioni dell'amministratore di sistema

La modalità amministratore di sistema comprende le seguenti impostazioni/modifiche:

• Gestione della libreria supporti (comprese le opzioni di Impostazione avanzata supporto)

• Impostazione avanzata supporto per la creazione/modifica di supporti cartacei personalizzati nella Libreria supporti.

• Funzioni di impostazione del sistema, tra cui:

- Lingua

Stampante Xerox® Color 800/1000 Guida per l'utente

4-1

Descrizione generale dell'amministrazione di sistema

- Password amministratore

- Visualizzazione automatica delle finestre di errore

- Data e ora

- Impostazioni di produttività

- Impostazioni di economizzatore

- Segnali sonori di attenzione

- Opzioni dei vassoi, ad esempio lo scambio automatico vassoi (ATS)

- Dispositivi di uscita

- Opzioni di qualità immagine

- Array a larghezza piena

• Funzioni dei profili, tra cui:

- Allineamento

- Regolazione piegatura; questa funzione viene visualizzata se è collegata la stazione

di finitura opzionale

- Dispositivi di finitura: questa opzione è disponibile se solo al sistema è collegato

un dispositivo opzionale di terzi DFA (Document Finishing Architecture, architettura di finitura documenti). Consente di scegliere impostazioni specifiche per il dispositivo DFA collegato.

Per informazioni e istruzioni dettagliate sulle varie funzioni dell'amministratore, vedere la Guida per l'amministratore di sistema.

4-2

Stampante Xerox® Color 800/1000

Guida per l'utente

Informazioni sulla carta

Caricamento dei supporti nei vassoi 1 e 2

Caricamento della carta

1. Selezionare il supporto adatto al lavoro di stampa.

2. Estrarre il vassoio fino al punto di arresto.

3. Aprire la risma di carta con il lato della chiusura rivolto verso l'alto.

4. Smazzare i fogli prima di caricarli nel vassoio.

5. Caricare e registrare la carta contro il lato destro del vassoio.

6. Regolare le guide della carta premendo verso l’interno i dispositivi di rilascio e muovendo con cautela la guida del bordo fino a quando non tocca il bordo del materiale presente nel vassoio.

Non caricare la carta oltre la linea MAX sulla guida posteriore.

7. Se necessario, impostare le leve di regolazione obliquità nella posizione desiderata per il lavoro di stampa.

8. Spingere con gentilezza il vassoio verso l'interno finché non si arresta. Se abilitata dall'amministratore di sistema, è possibile che sull'interfaccia utente

venga visualizzata la schermata delle proprietà vassoio.

9. Dalla finestra delle proprietà vassoio inserire le informazioni corrette sulla carta, compresi formato, tipo e grammatura e, se necessario, i profili antiarricciatura e/o di allineamento.

10. Selezionare OK per salvare le informazioni e chiudere la finestra delle proprietà del vassoio.

Caricamento degli inserti a rubrica

1. Selezionare il supporto adatto al lavoro di stampa.

2. Estrarre il vassoio fino al punto di arresto.

3. Smazzare i supporti a rubrica prima di caricarli nel vassoio.

4. Caricare i divisori a rubrica e allinearli al bordo destro del vassoio nella direzione LEF, come mostrato nella figura seguente:

Stampante Xerox® Color 800/1000 Guida per l'utente

5-1

Informazioni sulla carta

5. Regolare le guide della carta premendo verso l’interno i dispositivi di rilascio e muovendo con cautela la guida del bordo fino a quando non tocca il bordo del materiale presente nel vassoio.

Non caricare la carta oltre la linea MAX sulla guida posteriore.

6. Se necessario, impostare le leve di regolazione obliquità nella posizione desiderata per il lavoro di stampa.

7. Spingere con gentilezza il vassoio verso l'interno finché non si arresta. Se abilitata dall'amministratore di sistema, è possibile che sull'interfaccia utente

venga visualizzata la schermata delle proprietà vassoio.

8. Dalla finestra delle proprietà vassoio inserire le informazioni corrette sulla carta, compresi formato, tipo e grammatura e, se necessario, i profili antiarricciatura e/o di allineamento.

9. Selezionare OK per salvare le informazioni e chiudere la finestra delle proprietà del vassoio.

Caricamento dei trasparenti

1. Selezionare il supporto adatto al lavoro di stampa.

2. Estrarre il vassoio fino al punto di arresto.

3. Smazzare i trasparenti per impedire che si attacchino tra di loro prima di caricarli nel vassoio.

4. Caricare i trasparenti in cima a una piccola pila di carta dello stesso formato e allineare il bordo dei trasparenti contro il bordo destro del vassoio, come mostrato nella figura seguente:

5. Regolare le guide della carta premendo verso l’interno i dispositivi di rilascio e muovendo con cautela la guida del bordo fino a quando non tocca il bordo del materiale presente nel vassoio.

Non caricare la carta oltre la linea MAX sulla guida posteriore.

6. Se necessario, impostare le leve di regolazione obliquità nella posizione desiderata per il lavoro di stampa.

7. Spingere con gentilezza il vassoio verso l'interno finché non si arresta.

5-2

Stampante Xerox® Color 800/1000

Guida per l'utente

Informazioni sulla carta

Se abilitata dall'amministratore di sistema, è possibile che sull'interfaccia utente venga visualizzata la schermata delle proprietà vassoio.

8. Dalla finestra delle proprietà vassoio inserire le informazioni corrette sulla carta, compresi formato, tipo e grammatura e, se necessario, i profili antiarricciatura e/o di allineamento.

9. Selezionare OK per salvare le informazioni e chiudere la finestra delle proprietà del vassoio.

Caricamento di supporti perforati per lavori di stampa solo fronte

1. Selezionare il supporto adatto al lavoro di stampa.

2. Estrarre il vassoio fino al punto di arresto.

3. Aprire la risma di carta con il lato della chiusura rivolto verso l'alto.

4. Smazzare i fogli prima di caricarli nel vassoio.

5. Caricare e registrare la carta contro il lato destro del vassoio, come illustrato di seguito per la direzione LEF:

6. Regolare le guide della carta premendo verso l’interno i dispositivi di rilascio e muovendo con cautela la guida del bordo fino a quando non tocca il bordo del materiale presente nel vassoio.

Non caricare la carta oltre la linea MAX sulla guida posteriore.

7. Se necessario, impostare le leve di regolazione obliquità nella posizione desiderata per il lavoro di stampa.

8. Spingere con gentilezza il vassoio verso l'interno finché non si arresta. Se abilitata dall'amministratore di sistema, è possibile che sull'interfaccia utente

venga visualizzata la schermata delle proprietà vassoio.

9. Dalla finestra delle proprietà vassoio inserire le informazioni corrette sulla carta, compresi formato, tipo e grammatura e, se necessario, i profili antiarricciatura e/o di allineamento.

10. Selezionare OK per salvare le informazioni e chiudere la finestra delle proprietà del vassoio.

Caricamento di supporti perforati per lavori di stampa fronte/retro

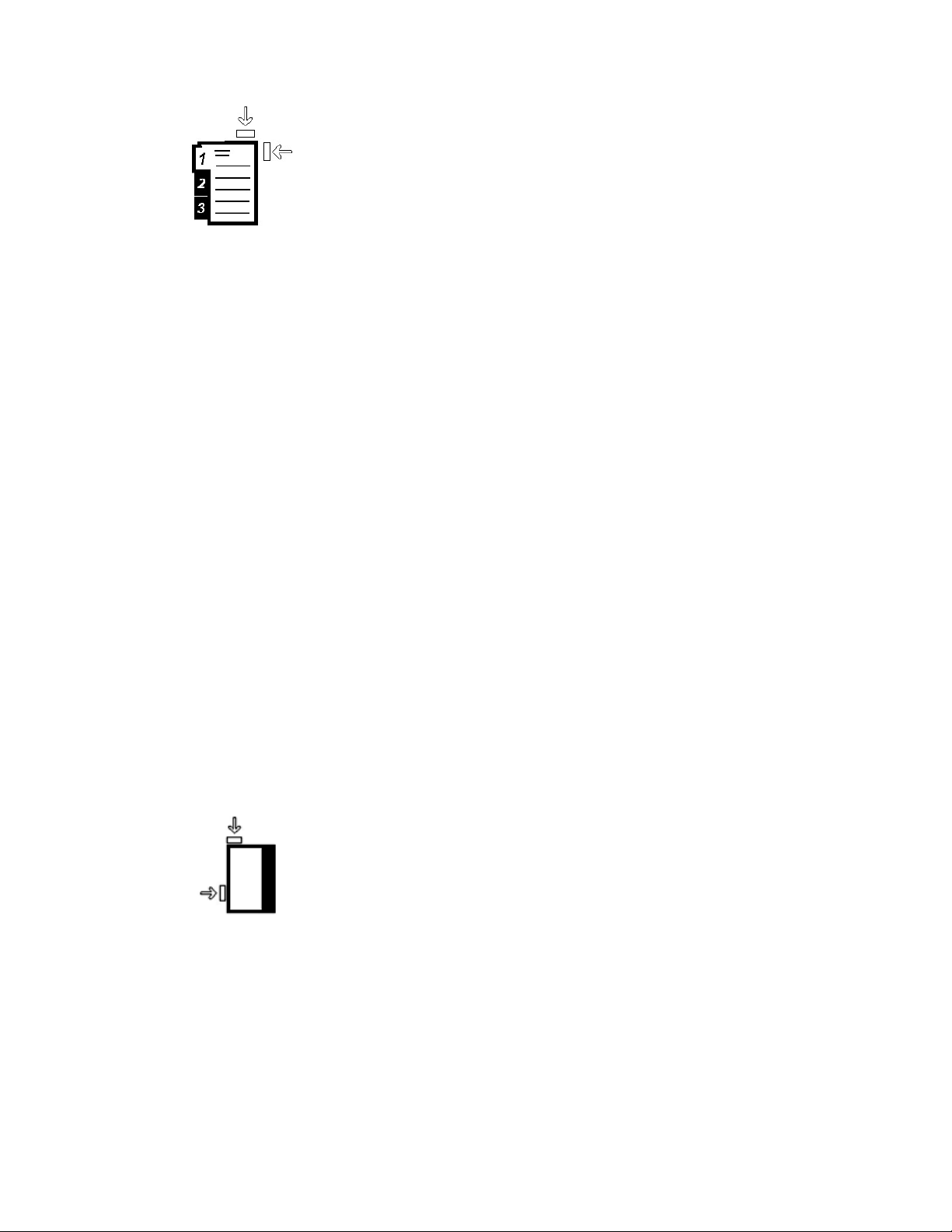

Caricare la carta perforata in un vassoio qualsiasi con orientamento LEF (alimentazione lato lungo) o SEF (alimentazione lato corto).

1. Selezionare il supporto adatto al lavoro di stampa.

2. Estrarre il vassoio fino al punto di arresto.

Stampante Xerox® Color 800/1000 Guida per l'utente

5-3

Informazioni sulla carta

3. Aprire la risma di carta con il lato della chiusura rivolto verso l'alto.

4. Smazzare i fogli prima di caricarli nel vassoio.

5. Caricare e registrare la carta contro il lato destro del vassoio, come illustrato di seguito per la direzione LEF:

6. Caricare e registrare la carta contro il lato destro del vassoio, come illustrato di seguito per la direzione SEF:

7. Regolare le guide della carta premendo verso l’interno i dispositivi di rilascio e muovendo con cautela la guida del bordo fino a quando non tocca il bordo del materiale presente nel vassoio.

Non caricare la carta oltre la linea MAX sulla guida posteriore.

8. Se necessario, impostare le leve di regolazione obliquità nella posizione desiderata per il lavoro di stampa.

9. Spingere con gentilezza il vassoio verso l'interno finché non si arresta. Se abilitata dall'amministratore di sistema, è possibile che sull'interfaccia utente

venga visualizzata la schermata delle proprietà vassoio.

10. Dalla finestra delle proprietà vassoio inserire le informazioni corrette sulla carta, compresi formato, tipo e grammatura e, se necessario, i profili antiarricciatura e/o di allineamento.

11. Selezionare OK per salvare le informazioni e chiudere la finestra delle proprietà del vassoio.

Leve di regolazione obliquità

In tutti i vassoi si trovano le leve di regolazione obliquità, utilizzate per migliorare l'accuratezza di alimentazione della carta e ridurre i problemi di allineamento.

5-4

Stampante Xerox® Color 800/1000

Guida per l'utente

Informazioni sulla carta

1. Leva di regolazione obliquità posteriore

2. Leva di regolazione obliquità destra

• Lasciare queste leve nella posizione predefinita, cambiandola soltanto quando c'è un problema di obliquità durante un lavoro di stampa specifico o un certo tipo di supporto.

• Spostando le leve di regolazione obliquità dalle rispettive posizioni predefinite si potrebbe causare altri problemi di allineamento con certi tipi di supporto, ad esempio carta patinata, etichette, trasparenti e pellicola.

Per impostare le leve di regolazione obliquità procedere come segue.

1. Estrarre il vassoio fino al punto di arresto.

2. Far scorrere la leva di regolazione obliquità posteriore a destra (come nella figura precedente).

3. Spingere con gentilezza il vassoio verso l'interno finché non si arresta.

4. Dalla finestra delle proprietà vassoio inserire le informazioni corrette sulla carta, compresi formato, tipo e grammatura e, se necessario, i profili antiarricciatura e/o di allineamento.

5. Selezionare OK per salvare le informazioni e chiudere la finestra delle proprietà del vassoio.

6. Eseguire il lavoro di stampa.

• Se la carta viene alimentata con precisione e senza obliquità e la stampa è di

qualità soddisfacente, non occorrono altre regolazioni.

• Se la carta è obliqua e la stampa non è di qualità soddisfacente, passare al punto

seguente.

7. Estrarre il vassoio fino al punto di arresto.

8. Riportare la leva di regolazione obliquità posteriore a sinistra, nella posizione predefinita.

9. Far scorrere la leva di regolazione obliquità destra verso il davanti del vassoio carta.

10. Spingere con gentilezza il vassoio verso l'interno finché non si arresta.

Stampante Xerox® Color 800/1000 Guida per l'utente

5-5

Informazioni sulla carta

11. Dalla finestra delle proprietà vassoio inserire le informazioni corrette sulla carta, compresi formato, tipo e grammatura e, se necessario, i profili antiarricciatura e/o di allineamento.

12. Selezionare OK per salvare le informazioni e chiudere la finestra delle proprietà del vassoio.

13. Eseguire il lavoro di stampa.

• Se la carta viene alimentata con precisione e senza obliquità e la stampa è di

qualità soddisfacente, non occorrono altre regolazioni.

• Se la carta è obliqua e la stampa non è di qualità soddisfacente, passare al punto

seguente.

14. Estrarre il vassoio fino al punto di arresto.

15. Riportare la leva di regolazione obliquità destra verso il retro del vassoio carta, nella posizione predefinita.

16. Spingere con gentilezza il vassoio verso l'interno finché non si arresta.

17. Se si riscontrano altri problemi di regolazione obliquità vedere le informazioni su Impostazione avanzata supporto nella Guida per l'amministratore di sistema.

5-6

Stampante Xerox® Color 800/1000

Guida per l'utente

Proprietà vassoio

Informazioni sulla carta

Dalla finestra Proprietà vassoio l'utente può visualizzare e selezionare molte funzioni diverse sul vassoio carta. Le selezioni disponibili per il vassoio variano a seconda del fatto che l'utente abbia eseguito il login come operatore o amministratore. Le seguenti informazioni rappresentano le selezioni disponibili per l'operatore.

• Dettagli supporto selezionato: in quest'area della schermata Proprietà vassoio sono visualizzate le informazioni sul vassoio corrente, compresi il formato, il tipo, la grammatura e l'orientamento della carta (LEF o SEF).

- Commento: questa sezione consente all'utente di immettere informazioni sulla

carta, ad esempio la marca o le informazioni specifiche sul lavoro. Sono consentiti 256 caratteri al massimo.

- Alimentazione lato lungo/Alimentazione lato corto (LEF/SEF): Indica la direzione

di orientamento della carta caricata nel vassoio: direzione LEF o SEF.

• Abilita vassoio: consente di utilizzare il vassoio selezionato.

• Disabilita vassoio: impedisce di utilizzare il vassoio selezionato.

Stampante Xerox® Color 800/1000 Guida per l'utente

5-7

Informazioni sulla carta

• Ignora:

- se questa opzione non è selezionata, sull'interfaccia utente viene visualizzato un

messaggio nel caso il supporto caricato nel vassoio non corrisponda alle informazioni sui supporti visualizzate nella finestra Proprietà vassoio. L'utente deve caricare nel vassoio lo stesso supporto, come indicato nella finestra Proprietà vassoio.

- Se questa opzione è selezionata, sull'interfaccia utente non viene mai visualizzato

un messaggio quando c'è un conflitto tra il contenuto del vassoio e le informazioni visualizzate sull'interfaccia utente per il vassoio.

• Visualizza le proprietà del vassoio se quest'ultimo è aperto: se l'opzione è selezionata, la finestra Proprietà vassoio si apre sempre all'apertura del vassoio.

• Menu a discesa Libreria supporti: contiene i nomi di tutti i supporti carta creati dall'utente o copiati e/o modificati dall'elenco dei supporti consigliati (Recommended Media List, RML). L'utente seleziona il supporto prescelto dall'elenco e il supporto viene assegnato al vassoio.

• Elenco supporti consigliati: è un elenco di tutti i supporti predefiniti e preprogrammati disponibili per la macchina. L'utente può selezionare un supporto dall'Elenco supporti consigliati e assegnarlo provvisoriamente al vassoio. Il supporto apparirà come Supporto temp. selezionato nel menu a discesa Libreria supporti e verrà eliminato dopo che sarà stato selezionato un supporto diverso.

• Crea nuovo supporto: consente all'utente di creare un nuovo supporto temporaneo che viene assegnato al vassoio. Il supporto apparirà come Supporto temp. selezionato nel menu a discesa Libreria supporti e verrà eliminato dopo che sarà stato selezionato un supporto diverso.

• Profilo allineamento: consente di selezionare il profilo predefinito per il sistema o uno specifico che è stato creato e salvato nella modalità Amministratore.

Conflitto tra tipo di supporto e vassoio

Se la carta caricata nel vassoio non corrisponde alle informazioni visualizzate nella finestra delle proprietà del vassoio, sull'interfaccia utente viene visualizzato un messaggio che avverte di un errore di corrispondenza tra tipo di supporto e vassoio.

NOTA

Questa funzionalità è disponibile solo se abilitata dall'amministratore: per ulteriori informazioni, consultare la Guida per l'amministratore del sistema.

5-8

Stampante Xerox® Color 800/1000

Guida per l'utente

Informazioni sulla carta

In tal caso, attenersi alla seguente procedura:

1. Caricare il supporto indicato nella finestra del messaggio di errore oppure

2. Modificare le proprietà del vassoio in modo che corrispondano al contenuto dello stesso.

a) Controllare il formato, il tipo (patinata, non patinata) e la grammatura della carta

caricata nel vassoio.

b) Inserire le informazioni nella finestra delle proprietà del vassoio.

Stampante Xerox® Color 800/1000 Guida per l'utente

5-9

Informazioni sulla carta

Creazione di un nuovo supporto temporaneo

NOTA

Solo gli amministratori possono creare e salvare nuovi supporti permanenti nella Libreria supporti.

1. Dall'interfaccia utente, fare doppio clic sul vassoio in cui si desidera caricare il nuovo supporto.

Viene visualizzata la finestra delle proprietà del vassoio.

2. Selezionare Crea nuovo. Viene visualizzata la schermata Imposta nuovo supporto.

3. Effettuare le selezioni desiderate per il nuovo supporto, ad esempio formato, colore, grammatura, orientamento, tipo e patinatura, ed effettuare quanto segue:

• Prestampato: se si utilizzano supporti prestampati, selezionare questa casella di

controllo.

• Nome: al supporto viene assegnato automaticamente un nome, ad esempio

Supporto temp. 1. Se lo si desidera, è possibile immettere un nome a scelta.

NOTA

Questo nuovo supporto è solo temporaneo. Non viene salvato nella Libreria supporti e, una volta selezionato un supporto diverso, il supporto temporaneo viene eliminato e non può essere recuperato.

4. Selezionare OK.

5. Selezionare OK per chiudere la finestra delle proprietà.

5-10

Stampante Xerox® Color 800/1000

Guida per l'utente

Informazioni sulla carta

Il nuovo supporto temporaneo viene visualizzato sull'interfaccia utente per il vassoio specificato. Il nome del supporto temporaneo viene visualizzato in corsivo.

NOTA

Prima di eseguire il lavoro, caricare nel vassoio un supporto di tipo identico a quello programmato.

Elenco supporti consigliati

Per le linee guida sulla carta vedere sempre l'Elenco supporti consigliati. L'elenco viene aggiornato secondo necessità e include i nuovi tipi di carta e altri supporti. Il documento è disponibile sul sito www.xerox.com.

Il documento è anche visualizzabile sulla macchina, dalla finestra Proprietà vassoio o dalla funzione Gestione libreria supporti.

Stampante Xerox® Color 800/1000 Guida per l'utente

5-11

Informazioni sulla carta

5-12

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

Procedure di pulizia

Se necessario, pulire la superficie esterna della stampante con un tovagliolino di carta o un panno morbido pulito, inumidito di un detergente per vetri liquido, non abrasivo, o d'acqua.

ATTENZIONE

Non devono essere utilizzati altri detergenti o solventi sulla macchina, in quanto potrebbero reagire con la vernice delle coperture e causarne il distacco.

ATTENZIONE

Non versare o spruzzare liquidi direttamente nei vassoi carta, ma applicare sempre il liquido sul panno.

Pulizia dello schermo sensibile

Pulire lo schermo dell'interfaccia utente all'inizio della giornata. Eliminare la polvere e le impronte digitali dallo schermo strofinandolo con un panno asciutto e pulito, che non sfilacci.

ATTENZIONE

Per non rischiare di danneggiare lo schermo sensibile, non utilizzare il detergente Xerox, acqua o altri prodotti in commercio.

Pulizia del percorso carta

NOTA

Si consiglia di eseguire le procedure seguenti una volta al giorno, preferibilmente all'inizio della giornata, prima di accendere la stampante e prima che il fusore si sia riscaldato. Pulire solo le aree consigliate del percorso carta nel modo descritto nelle procedure.

PERICOLO

Se la stampante digitale è accesa e il fusore è caldo, prima di eseguire questa procedura assicurarsi di avere scollegato l'alimentazione alla macchina e attendere 30 minuti per far raffreddare il fusore.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-1

Manutenzione

NOTA

Se si osservano di frequente grandi quantità di polvere di carta, chiedere al fornitore di prodotti di consumo Xerox di consigliare un tipo di carta diverso. Se l'analisi di Xerox stabilisce che la contaminazione continuata della carta è dovuta all'utilizzo di tipi di carta tagliati o di materiali non consigliati, il cliente potrebbe essere responsabile dei costi aggiuntivi non rientranti nell'ambito del contratto di assistenza.

Pulizia dell'area 2 del percorso carta

1. Aprire gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

6-2

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

2. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

3. Riportare tutte le maniglie verdi nelle posizioni originali.

4. Chiudere gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

Stampante Xerox® Color 800/1000 Guida per l'utente

6-3

Manutenzione

Pulizia delle aree 3 e 4 del percorso carta

1. Aprire gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

2. Afferrare la maniglia 3 e girarla in direzione della freccia.

3. Estrarre lentamente il modulo di trasporto carta finché non si blocca.

6-4

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

4. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

5. Riportare tutte le maniglie verdi nelle posizioni originali.

6. Usando un panno che non sfilacci, pulire le cinghie nell'area 3 facendole ruotare nella direzione in cui si muove la carta.

Continuare a far ruotare le cinghie strofinandole fino a pulirle tutte.

NOTA

Evitare di toccare le cinghie con le mani nude per non lasciare residui di grasso e sporco sulle cinghie stesse, che darebbero origine a inceppamenti carta. Far ruotare le cinghie servendosi di un panno che non sfilacci.

7. Afferrare la maniglia 3 e spingere lentamente all’interno il trasporto carta finché non si arresta. Girare la maniglia nella direzione della freccia per bloccare il modulo in posizione.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-5

Manutenzione

8. Usando un panno che non sfilacci, pulire le cinghie dell'area 4 facendole ruotare nella direzione in cui si muove la carta.

Continuare a far ruotare le cinghie strofinandole fino a pulirle tutte.

NOTA

9. Chiudere gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

6-6

Stampante Xerox® Color 800/1000

Guida per l'utente

Pulizia dell'area 5 del percorso carta

1. Aprire lo sportello anteriore sinistro (lato destro del motore di stampa).

Manutenzione

Stampante Xerox® Color 800/1000 Guida per l'utente

6-7

Manutenzione

2. Afferrare la maniglia 5 e girarla nella direzione della freccia; estrarre lentamente il fusore finché non si arresta.

3. Usando un panno che non sfilacci, pulire le cinghie nell'area 5 (dal lato sinistro) facendole ruotare nella direzione in cui si muove la carta.

Continuare a far ruotare le cinghie strofinandole fino a pulirle tutte.

NOTA

6-8

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

4. Usando un panno che non sfilacci, pulire le cinghie nell'area 5 (dal lato destro) facendole ruotare nella direzione in cui si muove la carta.

Continuare a far ruotare le cinghie strofinandole fino a pulirle tutte.

NOTA

5. Afferrare la maniglia 5 e spingere lentamente all’interno il fusore finché non si arresta.

6. Chiudere lo sportello anteriore sinistro (lato destro del motore di stampa).

Stampante Xerox® Color 800/1000 Guida per l'utente

6-9

Manutenzione

Pulizia dell'area 6 del percorso carta

1. Aprire gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

6-10

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

2. Afferrare la maniglia 6 e girarla nella direzione della freccia; estrarre lentamente il complessivo cassetto di uscita finché non si arresta.

3. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

NOTA

Evitare di toccare il rullo bianco di riferimento durante la pulizia dell'area 6.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-11

Manutenzione

4. Riportare la leva 6b nella posizione originale.

5. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

6. Riportare la leva 6c nella posizione originale.

7. Riportare la leva 6d nella posizione originale.

8. Afferrare la maniglia 6 e spingere lentamente all’interno il complessivo cassetto di uscita finché non si arresta.

9. Girare la maniglia 6 nella direzione della freccia per bloccare il complessivo cassetto di uscita in posizione.

10. Chiudere lo sportello anteriore sinistro (lato destro del motore di stampa).

6-12

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

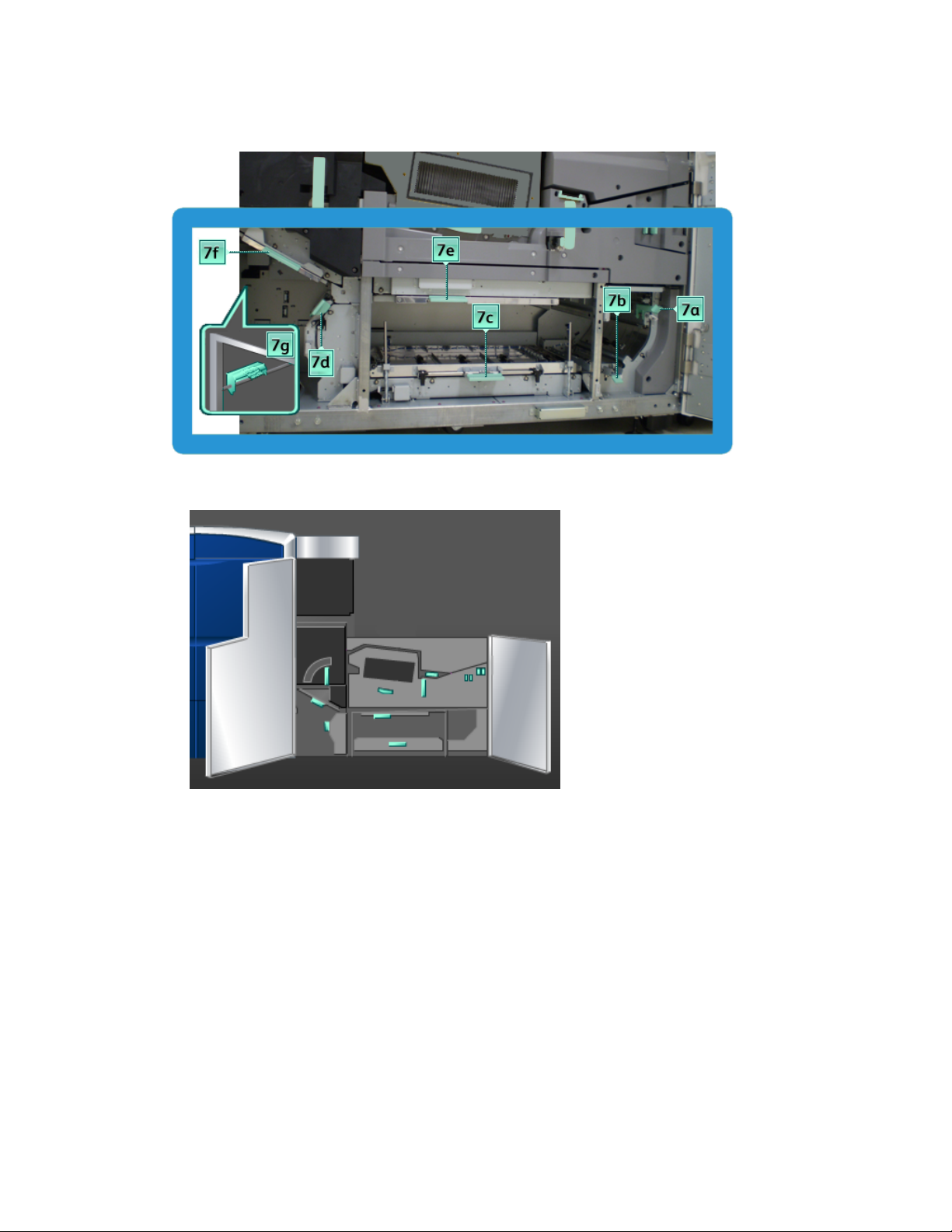

Pulizia dell'area 7 del percorso carta

1. Aprire gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

Stampante Xerox® Color 800/1000 Guida per l'utente

6-13

Manutenzione

2. Sollevare la leva 7g e spostarla verso destra.

3. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

4. Riportare la leva 7g nella posizione originale.

5. Afferrare la leva 7f e abbassarla.

6. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

7. Riportare la leva 7f nella posizione originale.

6-14

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

8. Afferrare la leva 7d e spostarla verso sinistra.

9. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

10. Riportare la leva 7d nella posizione originale.

11. Afferrare la leva 7e e abbassarla.

12. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

13. Riportare la leva 7e nella posizione originale.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-15

Manutenzione

14. Sollevare la leva 7c.

15. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

16. Riportare la leva 7c nella posizione originale.

17. Sollevare la leva 7b.

18. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

19. Riportare la leva 7b nella posizione originale.

20. Afferrare la leva 7a e spostarla verso sinistra.

6-16

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

21. Utilizzare un panno pulito che non sfilacci e inumidito d'acqua (non bagnato) per pulire il percorso carta solo nelle aree di eliminazione inceppamenti della leva verde, come da figura.

a) Aprire ogni area e pulire le superfici delle aree della maniglia verde. b) Rimuovere l'umidità residua con un panno asciutto che non sfilacci.

22. Riportare la leva 7a nella posizione originale.

23. Chiudere lo sportello anteriore sinistro (lato destro del motore di stampa).

Sostituzione dei materiali di consumo

Materiali di consumo

I materiali di consumo Xerox, compresi la carta e il materiali di produzione, possono essere ordinati presso Xerox visitando il sito www.xerox.it: fare clic sul pulsante Contattaci per informazioni di contatto specifiche o numeri di telefono nella propria zona oppure fare clic sul collegamento Materiali di consumo e immettere/selezionare le informazioni specifiche sulla macchina in uso (famiglia di prodotti e tipo di modello).

NOTA

Consultare sempre www.xerox.it per conoscere i numeri di parte più recenti per le unità sostituibili dal cliente (CRU).

Conservare i materiali di consumo e i ricambi Xerox a portata di mano.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-17

Manutenzione

Gli elementi seguenti sono materiali di consumo per questa macchina. Si consiglia di tenerne sempre una scorta, in modo da non dover interrompere l’attività quando devono essere sostituiti.

Articolo

Unità fornite con la macchina/quantità di riordino

Numero approssimativo di stampe per confezione (quadricromia)

50.000Confezione da 1Cartuccia toner (nero)

55.000Confezione da 1Cartuccia toner (ciano)

51.000Confezione da 1Cartuccia toner (magenta)

55.000Confezione da 1Cartuccia toner (giallo)

55.000Confezione da 1Cartuccia toner (chiaro)

120.0001Contenitore del toner di scarto

400.0001Complessivo tessuto del fusore

NOTA

• Le proiezioni sulla resa del toner si basano su una copertura dell'area pari al 7,5% per colore (4 colori = 30%) in condizioni standard su carta di riferimento A4 (8,5 x 11 poll.) Xerox Digital Color Xpressions+ da 90 g/m2 e Colotech Plus da 90 g/m2. La resa effettiva varia in modo considerevole in base all’intensità del colore, alla copertura dell’area, al tipo di carta e alla modalità di esecuzione.

• Qualora fosse necessario riordinare il contenitore del toner di scarto, il complessivo tessuto del fusore e una qualsiasi unità corotron di carica, rivolgersi a un rappresentante del servizio assistenza Xerox per ottenere questi articoli gratuitamente.

IMPORTANTE

I corotron di carica possono essere sostituiti SOLO da un responsabile tecnico (TKO) qualificato.

6-18

Stampante Xerox® Color 800/1000

Guida per l'utente

Sostituzione di una cartuccia toner

NOTA

Le cartucce toner sono quelle del nero (K), ciano (C), magenta (M), giallo (Y) ed eventuali altre cartucce opzionali che siano state acquistate. Nella figura sopra, le cartucce opzionali sono contrassegnate da un rettangolo giallo.

Manutenzione

ATTENZIONE

Per evitare fuoriuscite di toner, rimuovere le cartucce solamente quando sullo schermo viene visualizzato un messaggio che richiede di sostituire la cartuccia toner.

1. Stendere un panno protettivo sotto l’area del toner.

2. Nel lato sinistro del motore di stampa aprire lo sportello superiore destro e/o superiore sinistro.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-19

Manutenzione

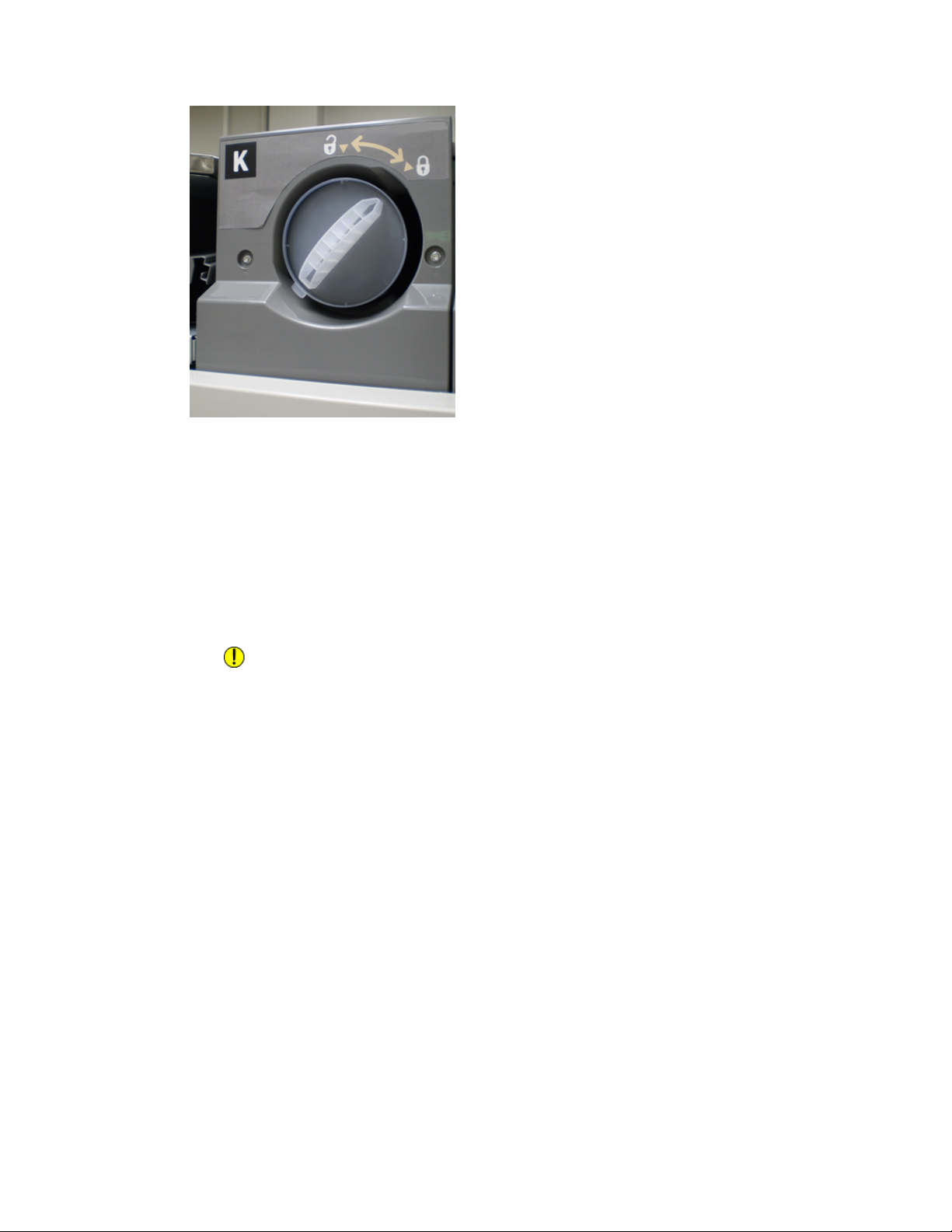

3. Girare la cartuccia nella posizione di sblocco, come da figura.

4. Rimuovere la cartuccia esaurita e smaltirla in base alle norme ambientali.

SUGGERIMENTO

Non utilizzare acqua calda o tiepida oppure solventi per eliminare tracce di toner dalla pelle o dai vestiti, perché in tal modo il toner si fisserebbe e sarebbe impossibile rimuoverlo. Per pulire il toner dalla pelle o dai vestiti, si consiglia di soffiarlo o spazzolarlo via o di lavare la parte con acqua fredda e sapone neutro.

5. Estrarre la nuova cartuccia dall’involucro.

6. agitare vigorosamente la cartuccia e darle qualche colpo con la mano per smuovere completamente il toner al suo interno.

ATTENZIONE

Durante la spedizione, il toner si deposita e compatta all’interno della cartuccia ed è necessario agitarlo prima di caricare la cartuccia nella stampante. In caso contrario, potrebbero verificarsi danni all’ingranaggio all’estremità della cartuccia.

6-20

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

7. Per installare la nuova cartuccia, inserirla nello scomparto con la freccia in alto e spingerla con gentilezza all'interno fino in fondo, senza forzare.

ATTENZIONE

Se si sostituisce più di una cartuccia per volta, prestare estrema attenzione alla posizione di ciascun colore.

8. Far ruotare la cartuccia toner fino alla posizione di blocco.

9. Nel lato sinistro del motore di stampa chiudere lo sportello superiore destro e/o superiore sinistro.

Contenitore del toner di scarto

Il contenitore del toner di scarto raccoglie il toner scartato durante il processo di stampa. Nella parte posteriore del sistema sono presenti due contenitori del toner di scarto.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-21

Manutenzione

Quando uno dei contenitori è pieno, sull'interfaccia utente viene visualizzato un messaggio che avverte di sostituire il contenitore. Poiché c'è un secondo contenitore del toner di scarto, la macchina continua a funzionare finché anche il secondo contenitore non è pieno. In tal modo è possibile sostituire al contenitore pieno uno vuoto senza che la macchina interrompa la stampa.

Sostituzione del contenitore del toner di scarto

NOTA

Nel rimuovere un contenitore del toner di scarto pieno, tirarlo fuori lentamente dalla macchina, per evitare qualsiasi versamento di toner da un contenitore pieno.

1. Aprire il pannello del contenitore toner di scarto sul retro della macchina.

6-22

Stampante Xerox® Color 800/1000

Guida per l'utente

2. Afferrare la maniglia ed estrarre il contenitore pieno.

Manutenzione

3. Sollevare il contenitore pieno ed estrarlo dalla macchina.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-23

Manutenzione

4. Rimuovere il tappo dal supporto sul lato del contenitore e inserirlo fermamente nell’apertura nella parte alta del contenitore.

5. Smaltire il contenitore del toner di scarto in conformità con la legislazione in materia.

6. Estrarre un contenitore vuoto dall’involucro e inserirlo nella macchina.

7. Spingere con cautela la bottiglia nuova nella macchina.

8. Chiudere il pannello del contenitore toner di scarto sul retro della macchina.

Sostituzione del complessivo tessuto del fusore

Sull'interfaccia utente vengono visualizzati due messaggi relativi al complessivo tessuto del fusore: uno avvisa che l’unità è quasi esaurita e avverte che è necessario averne una seconda a disposizione; il secondo avverte che il tessuto del fusore è completamente usato e deve essere sostituito. Quando appare questo secondo messaggio, la macchina si blocca e non può essere utilizzata fintanto che il tessuto del fusore non viene sostituito.

PERICOLO

Esercitare particolare cautela quando si pulisce l’area del fusore, in quanto l’area è estremamente calda e può provocare lesioni.

1. Aprire gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

6-24

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

2. Afferrare la maniglia 5 e girarla nella direzione della freccia; estrarre lentamente il fusore finché non si arresta.

3. Spingere la leva verso il basso per aprire l'area di uscita del fusore.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-25

Manutenzione

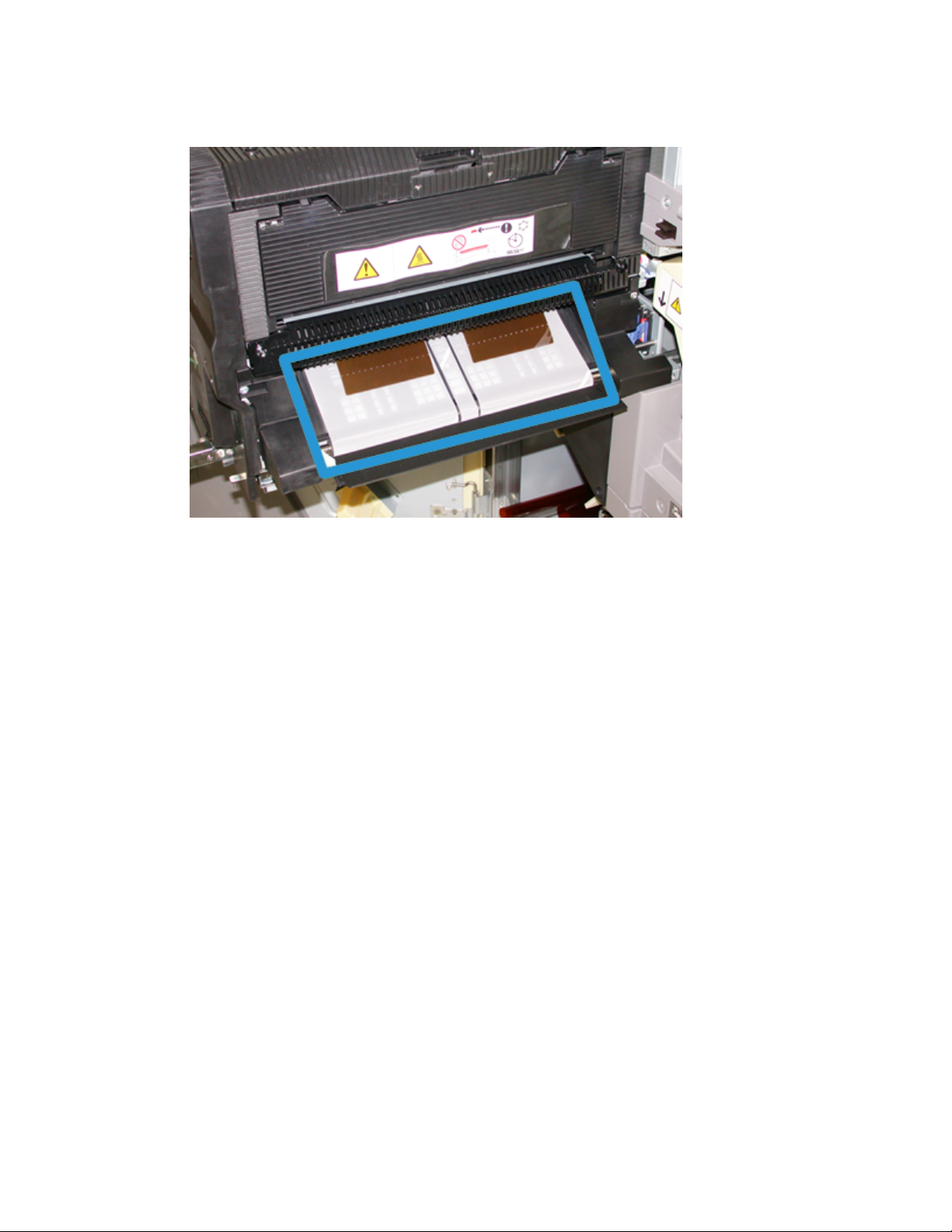

4. Afferrare il complessivo tessuto del fusore per le maniglie e tirarlo verso l'alto e all'esterno per rimuoverlo.

Smaltire il vecchio complessivo tessuto del fusore in conformità con la legislazione in materia.

5. Estrarre il nuovo complessivo tessuto del fusore dall’imballaggio e dalla protezione.

6. Afferrare il complessivo per le maniglie con entrambe le mani e inserirlo dentro il fusore.

6-26

Stampante Xerox® Color 800/1000

Guida per l'utente

Manutenzione

7. Chiudere l'area di uscita del fusore.

8. Afferrare la maniglia 5 e spingere lentamente all’interno il fusore finché non si arresta.

9. Girare la maniglia 5 nella direzione della freccia per bloccare il modulo fusore in posizione.

10. Chiudere gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

11. Seguire le istruzioni visualizzate sull'interfaccia utente per riavviare il lavoro.

Stampante Xerox® Color 800/1000 Guida per l'utente

6-27

Manutenzione

6-28

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

Problemi generali

Se la macchina subisce un’interruzione dell’alimentazione che rende impossibile l’accesso alla schermata Dettagli del sistema e la visualizzazione del numero di serie, aprire i due sportelli principali anteriori. L’etichetta con il numero di serie è collocata al centro del telaio inferiore della macchina. Se il problema persiste dopo aver eseguito tutte le operazioni suggerite, rivolgersi al rappresentante Xerox.

NOTA

Se il print server indica che sulla stampante si è verificato un guasto e sull'interfaccia utente non è visualizzato un messaggio di errore, selezionare Sistema > Dettagli del sistema, quindi selezionare la scheda Registro errori per vedere la cronologia degli errori.

La macchina non si accende

La macchina non riceve alimentazione e non è possibile accedere alla schermata Dettagli del sistema e leggere il numero di serie macchina.

Soluzione consigliataProblema

• Verificare che il cavo di alimentazione sia collegato correttamente alla presa.

• Verificare che l’interruttore di accensione presente all'interno dello sportello anteriore sia in posizione di accensione (ON).

• Controllare gli interruttori salvavita GFI.

• Se la macchina non si accende anche se la corrente elettrica è

erogata regolarmente nell'edificio e sono state effettuate le operazioni consigliate, rivolgersi all'assistenza.

Aprire i due sportelli anteriori. Il numero di serie si trova nell'area del telaio sopra i vassoi 1 e 2 sul lato sinistro del motore di stampa.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-1

Risoluzione dei problemi

(continuato)

Soluzione consigliataProblema

La macchina non esegue correttamente un lavoro di stampa.

La macchina impiega più di un minuto per stampare il lavoro successivo.

• Se la macchina è connessa alla rete come stampante, provare a eseguire una stampa di prova dalla workstation alla macchina per verificare che non ci siano problemi di connessione alla rete.

• Verificare che il cavo di alimentazione sia connesso alla macchina e a una presa di corrente adatta.

• Verificare che i cavi di rete siano collegati saldamente alla macchina e inseriti correttamente.

• Eliminare il lavoro di stampa dalla coda di stampa e inviarlo di nuovo.

• Spegnere e riaccendere la macchina per riavviarla.

• È possibile che la macchina non sia configurata sulla rete.

Rivolgersi all'amministratore di sistema per connettere la macchina alla rete.

Occorrono circa 2 minuti perché il sistema passi da una modalità di stampa all'altra, durante i quali vengono effettuate le regolazioni necessarie al lavoro di stampa successivo, comprese la registrazione di colore, densità, livelli di carica, livelli di polarizzazione e altre regolazioni.

• Le modalità di stampa del sistema sono quattro:

- Quadricromia (YMCK: giallo, magenta, ciano, nero)

- Quadricromia più colore opzionale trasparente

- Nero soltanto

- Solo trasparente

• Se il lavoro di stampa successivo prevede un cambio di modalità, ad esempio da nero soltanto a quadricromia, il sistema impiega circa due minuti per effettuare le regolazioni necessarie.

• Durante questo periodo di tempo sull'interfaccia utente viene visualizzato il messaggio “Regolazione qualità immagine in corso”.

• Il lavoro successivo inizia dopo che il sistema ha completato le regolazioni.

Altre informazioni da ricordare:

• Da un avvio a freddo (accensione o ripresa dal modo economizzatore), il sistema impiega meno di cinque minuti a iniziare a stampare.

• Dalla modalità standby il sistema impiega di solito meno di un minuto.

7-2

Stampante Xerox® Color 800/1000

Guida per l'utente

(continuato)

Risoluzione dei problemi

Soluzione consigliataProblema

Dopo l'eliminazione di un inceppamento carta, sull'interfaccia utente della macchina viene visualizzato il messaggio “Dispositivo corotron di carica non installato correttamente”. Nessuno dei complessivi corotron di carica è stato sostituito o toccato.

Le stampe non vengono effettuate sul formato carta desiderato.

• La macchina pulisce automaticamente i complessivi corotron di carica ogni 1.000 stampe.

• Se si verifica un inceppamento carta durante l'esecuzione della pulizia di un corotron di carica, il processo di pulizia viene interrotto e viene visualizzato un messaggio sull'interfaccia utente.

• Per eliminarlo e riprendere la stampa, annullare il messaggio.

IMPORTANTE

I corotron di carica possono essere sostituiti SOLO da un responsabile tecnico (TKO) qualificato.

• Verificare che nei vassoi carta sia caricata la carta appropriata.

• Selezionare dal PC il formato carta, il vassoio e la grammatura

tra le opzioni della macchina.

• Verificare che nella finestra Proprietà del vassoio prescelto sia impostata la grammatura corretta.

• Verificare che nel driver della stampante non sia stata selezionata l'opzione “Adatta al foglio” o un'impostazione equivalente.

La carta non viene alimentata in modo corretto o si increspa ripetutamente.

L'interfaccia utente non risponde ad un comando.

• Se appare un messaggio nell'interfaccia utente, seguire le istruzioni visualizzate.

• Assicurarsi che sia stata caricata carta corretta e che non sia stata superata la linea di MAX. Vedere l'elenco dei supporti consigliati (Recommended Materials List).

• Ruotare e/o capovolgere la risma di fogli nel vassoio selezionato.

• Togliere alcuni fogli dalla cima e dal fondo della risma nel

vassoio.

• Smazzare tutti e quattro i lati della carta nel vassoio selezionato.

• Sostituire la carta presente nel vassoio selezionato con carta

di una nuova confezione.

• Rimuovere dai vassoi gli eventuali fogli alimentati parzialmente.

• Verificare che la carta utilizzata sia stata conservata in modo

appropriato.

• Selezionare Sistema > Riavvia interfaccia utente.

• Selezionare Sistema > Spegni PC di sistema. Dopo che il PC

di sistema si è spento, attendere 15 secondi e riavviarlo premendo il tasto di accensione sul PC.

Stampante Xerox® Color 800/1000 Guida per l'utente

• Se il problema permane, rivolgersi al centro assistenza clienti.

7-3

Risoluzione dei problemi

(continuato)

Soluzione consigliataProblema

L'interfaccia utente è bloccata.

Il monitor dell'interfaccia utente è spento.

Alimentazioni multiple dai vassoi carta

Se l'interfaccia utente è bloccata e il mouse o la tastiera non funzionano, tenere premuto il pulsante di accensione dell'interfaccia utente del PC finché quest'ultima non si spegne. Attendere 30 secondi e premere il pulsante di accensione dell'interfaccia utente del PC per riavviarla.

• Verificare che il pulsante del monitor dell'interfaccia utente sia premuto e acceso.

• Verificare che il cavo del monitor dell'interfaccia utente del PC sia inserito correttamente sul retro del PC.

• Non riempire i vassoi oltre la linea di riempimento MAX.

• Rimuovere i fogli dal vassoio e smazzarli in modo da separare

i fogli ancora uniti.

• La carta perforata può rimanere impigliata in corrispondenza della sezione forata. Rimuovere i fogli dal vassoio e smazzarli in modo da separare i fogli ancora uniti.

• Se l'ambiente è eccessivamente secco e si verifica un accumulo di elettricità statica, i trasparenti e la carta possono rimanere attaccati. Aumentare il livello di umidità nella stanza per ridurre l’elettricità statica.

Inceppamenti di carta durante l’uscita dai vassoi

Inceppamento di stampe durante l’uscita dalla macchina verso il vassoio di ricezione con sfalsamento

• Smazzare leggermente i lucidi in modo da separare i fogli prima di caricarli.

• Accertarsi che le guide dei margini del vassoio carta siano contro la pila di carta.

• Non riempire i vassoi oltre la linea di riempimento MAX.

• Chiudere lentamente il vassoio per evitare di disallineare la pila

di carta.

• Se non sono presenti altri dispositivi di uscita, il vassoio di ricezione con sfalsamento può contenere fino a 500 fogli di carta di grammatura pari a 90 g/m2. Quando la quantità di copie si avvicina a questo numero, svuotare il vassoio di ricezione, in modo da garantire la continuazione del processo di stampa.

• Controllare che il primo foglio non blocchi l’area di uscita della carta, in particolare nel caso di copie in formato 279 x 432 mm (A3).

7-4

Stampante Xerox® Color 800/1000

Guida per l'utente

(continuato)

carta

Risoluzione dei problemi

Soluzione consigliataProblema

L’arricciatura della carta può essere causata da vari fattori:Eccessiva arricciatura della

• Verificare che la carta selezionata sia di tipo e grammatura

corretti.

• La quantità di toner sulle stampe. Maggiore è la quantità di toner, maggiore sarà l’effetto di arricciatura della carta.

• La grammatura della carta e la patinatura.

• Le condizioni di umidità della macchina.

• Per ridurre i problemi di arricciatura della carta, capovolgere la

carta caricata nel vassoio e ripetere l’operazione di copiatura. Se l’arricciatura è ancora eccessiva, utilizzare carta più pesante.

• Per garantire la continuità della produzione, svuotare il dispositivo di uscita quando le stampe si avvicinano alla capacità massima del dispositivo; per le quantità limite delle stampe vedere le specifiche fornite con il dispositivo in uso.

• Tentare di eseguire le copie su carta più spessa oppure su tipi di carta meno sensibili all’umidità.

L'arricciatura può essere eliminata nei modi seguenti:

• con la funzione Impostazione avanzata supporto, opzione Correzione arricciatura, dopo aver eseguito il login come amministratore di sistema; consultare la Guida dell'amministratore di sistema per ulteriori informazioni.

• Se il modulo di interfaccia opzionale è collegato, usare i pulsanti antiarricciatura manuale del pannello di controllo del modulo di interfaccia. Consultare la sezione Modulo di interfaccia più avanti.

• Se la Stazione di finitura standard/libretto è collegata, usare i pulsanti antiarricciatura manuale del pannello di controllo della stazione di finitura. Consultare la sezione Stazione di finitura standard/libretto più avanti.

Messaggio di errore logica software: Uno strumento software in esecuzione nel computer del sistema non risponde correttamente.

Il problema si verifica quando è segnalato un errore allo strumento LogHarvest Plus. Lo strumento LogHarvest Plus è rappresentato da un'icona a forma di casa visualizzata nella parte superiore destra della schermata dell'interfaccia utente. Per eliminare l'errore, selezionare Programmi > Avvio > LogHarvest Plus.

Eliminazione degli inceppamenti

SUGGERIMENTO

Prima di procedere con i lavori di stampa, assicurarsi sempre che siano stati eliminati tutti gli inceppamenti carta, compresi i frammenti minuscoli di carta strappata.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-5

Risoluzione dei problemi

Inceppamenti carta nei vassoi 1 e 2

1. Estrarre il vassoio fino al punto di arresto.

2. Rimuovere la carta inceppata.

NOTA

Se la carta è strappata, controllare l'interno della macchina e rimuoverla.

3. Spingere con gentilezza il vassoio verso l'interno finché non si arresta.

4. Seguendo le istruzioni visualizzate sull'interfaccia utente, eliminare eventuali inceppamenti in altre aree o riprendere il lavoro di stampa.

7-6

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

Inceppamenti carta nell'area 2

1. Aprire gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

2. Sollevare la leva 2e per rimuovere la carta inceppata.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-7

Risoluzione dei problemi

3. Girare la manopola 2g in direzione della freccia per rimuovere la carta inceppata.

4. Riportare la leva 2e nella posizione originale.

5. Abbassare la leva 2d e girare la manopola 2c in direzione della freccia per rimuovere la carta inceppata.

6. Riportare la leva 2d nella posizione originale.

7. Afferrare la leva 2b e spostarla verso destra. Ruotare la manopola 2c in direzione della freccia per rimuovere la carta inceppata.

8. Riportare la leva 2b nella posizione originale.

9. Abbassare la leva 2a per rimuovere la carta inceppata.

7-8

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

10. Riportare la leva 2a nella posizione originale.

11. Chiudere gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

12. Seguendo le istruzioni visualizzate sull'interfaccia utente, eliminare eventuali inceppamenti in altre aree o riprendere il lavoro di stampa.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-9

Risoluzione dei problemi

Inceppamenti carta nelle aree 3 e 4

1. Aprire gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

2. Afferrare la maniglia 3 e girarla in direzione della freccia.

7-10

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

3. Estrarre lentamente il modulo di trasporto carta finché non si blocca.

4. Sollevare la leva 3b, spostarla verso sinistra e rimuovere la carta inceppata.

5. Riportare la leva 3b nella posizione originale.

6. Sollevare la leva 3a, spostarla verso sinistra e girare la manopola 3c in direzione della freccia per rimuovere la carta inceppata.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-11

Risoluzione dei problemi

7. Riportare la leva 3a nella posizione originale.

8. Afferrare la maniglia 3 e spingere lentamente all’interno il trasporto carta finché non si arresta. Girare la maniglia nella direzione della freccia per bloccare il modulo in posizione.

9. Rimuovere qualsiasi frammento di carta dall'area 4.

10. Chiudere gli sportelli anteriori destro e sinistro (lato sinistro del motore di stampa).

11. Seguendo le istruzioni visualizzate sull'interfaccia utente, eliminare eventuali inceppamenti in altre aree o riprendere il lavoro di stampa.

7-12

Stampante Xerox® Color 800/1000

Guida per l'utente

Inceppamenti carta nell'area 5

PERICOLO

Esercitare particolare cautela quando si pulisce l’area del fusore, in quanto l’area è estremamente calda e può provocare lesioni.

Risoluzione dei problemi

1. Aprire lo sportello anteriore sinistro (lato destro del motore di stampa).

Stampante Xerox® Color 800/1000 Guida per l'utente

7-13

Risoluzione dei problemi

2. Afferrare la maniglia 5 e girarla nella direzione della freccia; estrarre lentamente il fusore finché non si arresta.

3. Rimuovere con cura qualsiasi frammento di carta inceppato dal lato sinistro del fusore.

7-14

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

4. Spingere la leva verso il basso per aprire l'area di uscita del fusore. Rimuovere con cura qualsiasi frammento di carta inceppato dal lato destro del fusore.

5. Chiudere l'area di uscita del fusore.

6. Afferrare la maniglia 5 e spingere lentamente all’interno il fusore finché non si arresta.

7. Girare la maniglia 5 nella direzione della freccia per bloccare il modulo fusore in posizione.

8. Chiudere lo sportello anteriore sinistro (lato destro del motore di stampa).

9. Seguendo le istruzioni visualizzate sull'interfaccia utente, eliminare eventuali inceppamenti in altre aree o riprendere il lavoro di stampa.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-15

Risoluzione dei problemi

Inceppamenti carta nell'area 6

1. Aprire gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

7-16

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

2. Afferrare la maniglia 6 e girarla nella direzione della freccia; estrarre lentamente il complessivo cassetto di uscita finché non si arresta.

3. Sollevare le leve 6a e 6b e rimuovere la carta inceppata.

4. Riportare le leve 6a e 6b alle loro posizioni originali.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-17

Risoluzione dei problemi

5. Afferrare la leva 6c, spostarla verso destra e rimuovere la carta inceppata.

6. Riportare la leva 6c nella posizione originale.

7. Afferrare la leva 6d, spostarla verso destra e rimuovere la carta inceppata.

8. Riportare la leva 6d nella posizione originale.

9. Afferrare la maniglia 6 e spingere lentamente all’interno il complessivo cassetto di uscita finché non si arresta.

10. Girare la maniglia 6 nella direzione della freccia per bloccare il complessivo cassetto di uscita in posizione.

11. Chiudere gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

12. Seguendo le istruzioni visualizzate sull'interfaccia utente, eliminare eventuali inceppamenti in altre aree o riprendere il lavoro di stampa.

7-18

Stampante Xerox® Color 800/1000

Guida per l'utente

Inceppamenti carta nell'area 7

NOTA

L'area 7 è usata solamente per le stampe fronte/retro.

Risoluzione dei problemi

1. Aprire gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

Stampante Xerox® Color 800/1000 Guida per l'utente

7-19

Risoluzione dei problemi

2. Sollevare la leva 7g e spostarla verso destra per rimuovere la carta inceppata.

3. Riportare la leva 7g nella posizione originale.

4. Afferrare la leva 7f, abbassarla e rimuovere la carta inceppata.

5. Riportare la leva 7f nella posizione originale.

7-20

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

6. Afferrare la leva 7d, spostarla verso sinistra e rimuovere la carta inceppata.

7. Riportare la leva 7d nella posizione originale.

8. Afferrare la leva 7e, abbassarla e rimuovere la carta inceppata.

9. Riportare la leva 7e nella posizione originale.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-21

Risoluzione dei problemi

10. Sollevare la leva 7c e rimuovere la carta inceppata.

11. Riportare la leva 7c nella posizione originale.

12. Sollevare la leva 7b e rimuovere la carta inceppata.

13. Riportare la leva 7b nella posizione originale.

14. Afferrare la leva 7a, spostarla verso sinistra e rimuovere la carta inceppata.

15. Riportare la leva 7a nella posizione originale.

16. Chiudere gli sportelli anteriori destro e sinistro (lato destro del motore di stampa).

17. Seguendo le istruzioni visualizzate sull'interfaccia utente, eliminare eventuali inceppamenti in altre aree o riprendere il lavoro di stampa.

Codici di errore

Se un errore causa la fine inaspettata della stampa, oppure se si verifica un malfunzionamento nella macchina, viene visualizzato un codice di errore.

7-22

Stampante Xerox® Color 800/1000

Guida per l'utente

Risoluzione dei problemi

Se viene visualizzato un codice di errore non elencato nella tabella seguente, oppure se un errore persiste anche dopo che sono state tentate le soluzioni elencate, contattare il centro di assistenza clienti Xerox.

Se viene visualizzato un codice di errore, tutti i dati di stampa della macchina e tutti quelli memorizzati nella memoria integrata nella macchina vengono cancellati.

Soluzione consigliataPossibile causaCodice di errore

010 310, 010 311, 010 312, 010 313, 010 314, 010 315, 010 316, 010 317, 010 318, 010 319, 010 321, 010 323, 010 324, 010 325, 010 326, 010 327, 010 328, 010 333, 010 334, 010 335, 010 336, 010 337, 010 338, 010 341, 010 342, 010 343, 010 344, 010 347, 010 348, 010 349, 010 350, 010 351, 010 352, 010 353, 010 354, 010 355, 010 356, 010 357, 010 369, 010 370, 010 371, 010 374, 010 379, 010 380, 010 386, 010 387, 010 389

010 360, 010 401

Il cassetto del fusore è aperto.010 300

Errori di velocità della cinghia fusore

Errore di temperatura o scollegamento fusore

Aprire gli sportelli anteriori e verificare che lo sportello del fusore sia chiuso. Spegnere e riaccendere la macchina.

Spegnere e riaccendere la macchina. Se l'errore permane, rivolgersi al centro assistenza clienti.

010 362, 010 363, 010 364, 010 365

010 366

010 368

010 382

Stampante Xerox® Color 800/1000 Guida per l'utente

Arricciatura carta (guasti dispositivo antiarricciatura)

Il sensore della cinghia del fusore non ha cambiato stato entro un secondo dall'erogazione dell'alimentazione al motore del fusore

Errore sensore010 367

Errore ventola rullo di pressione010 381

Spegnere e riaccendere la macchina. Se l'errore permane, rivolgersi al centro assistenza clienti.

7-23

Risoluzione dei problemi

(continuato)

Soluzione consigliataPossibile causaCodice di errore

010 408

Errore tessuto del fusore010 400

Errore cinghia del fusore010 406

Errore rullo di pressione010 407

Raggiunto il limite di durata foglio

Spegnere e riaccendere la macchina. Se l'errore permane, rivolgersi al centro assistenza clienti.

Spegnere e riaccendere la macchina. Se l'errore permane, rivolgersi al tecnico Xerox Productivity Plus (XPP) esperto, noto anche come responsabile tecnico (TKO). Se l'errore permane, rivolgersi al centro assistenza clienti.

010 409

010 410

7-24

Errore barretta rullo di pressione

Errore limite cinghia di trasporto taglierina

Stampante Xerox® Color 800/1000

Guida per l'utente

(continuato)

Risoluzione dei problemi

Soluzione consigliataPossibile causaCodice di errore

010 411

010 412

Errore uscita cinghia vassoio trasporto ad aspiraz.

Errore cinghia di raffreddamento superiore

Errore complessivo rullo010 413

010 416

010 600 010 601

010 602 010 603 010 603 010 604

Errore cinghia di raffreddamento inferiore

Errore sensore temperatura ambientale

Errore sensori IRS1 e IRS2 rullo di pressione

Problema cinghia del fusore010 606

Spegnere e riaccendere la macchina. Se l'errore permane, rivolgersi al centro assistenza clienti.

Stampante Xerox® Color 800/1000 Guida per l'utente

7-25

Risoluzione dei problemi

(continuato)

Soluzione consigliataPossibile causaCodice di errore

010 911

024 210, 024 211, 024 700, 024 701

024 910

Errore tessuto del fusore010 910

Il tessuto del fusore non è installato correttamente

Errore di comunicazione tra il sistema e la spia di attenzione

La scheda accessori del server di stampa è estratta, di conseguenza il server di stampa non si avvia.

Spegnere e riaccendere la macchina. Se l'errore permane, rivolgersi al centro assistenza clienti.

Reinserire la scheda accessori. Spegnere e riaccendere la macchina.

024 911 024 912

024 913

024 915

Errore di conflitto supporti carta con il server di stampa.

Impossibile eseguire il controllo dell'operazione in quanto i parametri file supporto designati per un lavoro differiscono tra la ricezione e la stampa del lavoro.

La coda fogli è piena024 914

È stato selezionato il pulsante “STOP” sull'interfaccia utente del PC durante il lavoro

Annullare il lavoro. Spegnere e riaccendere.

• Controllare i supporti caricati nel vassoio e assicurarsi che questi corrispondano alle Proprietà vassoio sull'interfaccia utente della macchina.

Annullare il lavoro. Spegnere e riaccendere la macchina.

Riprendere il lavoro. Annullare il lavoro. Spegnere e riaccendere la macchina.

7-26

Stampante Xerox® Color 800/1000

Guida per l'utente

Xerox Color 800i, Color 1000i, Color 800, Color 1000 User Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indice generale

Descrizione generale del prodotto

Avvio rapido/collegamenti

Interfaccia utente

Menu Sistema

Area di stato lavoro/sistema
