Xerox Color 800i, Color 1000i, Color 800, Color 1000 Fiery Color Server - Fiery Color Reference [fr]

Fiery

Print Server

Référence Fiery pour la couleur

45087208 19 octobre 2009

TABLE DES MATIÈRES 3

TABLE DES MATIÈRES

INTRODUCTION 7

À propos de ce document 7

Pour plus d’informations 7

PRÉSENTATION DES CONCEPTS DE GESTION DES COULEURS 8

Qu’est-ce qu’un système de gestion des couleurs ? 8

Principe de la gestion des couleurs 9

Gestion des couleurs avec ColorWise et au niveau d’une application 10

Utilisation des outils de gestion des couleurs ColorWise 11

UTILISATION DES FLUX DE GESTION DES COULEURS 12

Qu’est-ce qu’un flux ? 12

Flux standard recommandé 14

Sélection des couleurs 15

Qu’est-ce que la gamme des couleurs ? 16

Optimisation selon le type de sortie 17

Précision chromatique 18

GESTION DES COULEURS DANS LES APPLICATIONS BUREAUTIQUES 19

Travailler avec les applications bureautiques 19

Gestion des couleurs avec les applications bureautiques 20

Utilisation des applications bureautiques 20

Définition des couleurs 20

Travailler avec des fichiers importés 21

Sélection des options au moment de l’impression 21

Profils de sortie 22

Précision chromatique à l’enregistrement des fichiers 22

TABLE DES MATIÈRES 4

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT 23

Travailler avec les applications PostScript 23

Gestion des couleurs avec les applications PostScript 24

Utilisation de nuanciers pour la correspondance des couleurs 24

Utilisation du nuancier CMJN 24

Utilisation du nuancier PANTONE 25

Utilisation d’objets importés 26

Utilisation de différents types d’objet (gestion avancée des couleurs) 26

Utilisation des profils source CMJN 27

Utilisation des trames définies dans une application 28

Précision chromatique à l’enregistrement des fichiers 28

GESTION DES COULEURS DANS ADOBE PHOTOSHOP 29

Spécification des paramètres couleur 29

Paramètres couleur de Photoshop 29

Enregistrement des fichiers dans Photoshop 32

Sélection du format de fichier 32

Sélection des options au moment de l’impression 35

Conseils pour la gestion des couleurs PostScript (pour les utilisateurs chevronnés) 37

GESTION DES COULEURS DANS LES APPLICATIONS DE MISE EN PAGE 39

Adobe InDesign 40

Paramètres couleur d’Adobe InDesign 40

Importation d’objets 42

Sélection des options au moment de l’impression 43

QuarkXPress 46

Importation d’objets 46

Sélection des options au moment de l’impression 46

Gestion des couleurs en option de QuarkXPress 47

TABLE DES MATIÈRES 5

GESTION DES COULEURS DANS LES APPLICATIONS D’ILLUSTRATION 48

Adobe Illustrator 48

Remarque sur les modèles colorimétriques dans Illustrator 48

Paramètres couleur d’Illustrator 49

Enregistrement des fichiers en vue de leur importation dans d’autres documents 51

Réglage des options d’impression 51

Gestion des couleurs dans Illustrator 53

CorelDRAW 54

Définition des couleurs 54

Importation d’objets 54

Enregistrement des fichiers en vue de leur importation dans d’autres documents 55

Réglage des options d’impression 55

Gestion des couleurs en option de CorelDRAW 56

GESTION DES COULEURS DANS ADOBE ACROBAT 57

Spécification des paramètres couleur 58

Sélection des options au moment de l’impression 59

THÉORIE DE LA COULEUR 61

Propriétés de la couleur 61

Caractéristiques physiques de la couleur 62

Le modèle colorimétrique de la CIE 63

Teinte, saturation et luminosité 64

Systèmes de couleurs additives et soustractives 65

Qu’est-ce que la gamme des couleurs ? 68

Techniques d’impression 69

Tramage et tons continus 69

TABLE DES MATIÈRES 6

Utilisation efficace de la couleur 70

Instructions générales 70

Roue chromatique 71

Couleur et texte 73

Images (en mode) point et graphiques vectoriels 74

Optimisation des fichiers pour le traitement et l’impression 75

Résolution des images point 75

Echelle 76

BIBLIOGRAPHIE 77

GLOSSAIRE 79

INDEX 91

INTRODUCTION

À propos de ce document

INTRODUCTION 7

Ce document fait office de référence pour l’optimisation de l’impression couleur avec le serveur couleur et l’amélioration des performances et de la qualité couleur pour tous les modèles de serveur couleur. Les fonctions et les options spécifiques peuvent varier d’un modèle à l’autre.

REMARQUE : Dans ce document, le terme « imprimante » désigne toute imprimante ou

copieur pris en charge. Le terme « toner » fait référence indifféremment au toner ou à l’encre.

Ce document fournit une présentation des concepts génériques de la couleur, avec une insistance particulière sur la gestion des couleurs pour les impressions. Vous y trouverez différents scénarios (appelés des flux) au cours desquels les informations relatives à la couleur peuvent être spécifiées. Il explique comment imprimer avec le serveur couleur à partir des principales applications Microsoft Windows et Apple Mac OS.

Les termes et concepts tels que « espace couleur », « ton direct », « gamme des couleurs » et « profil source » sont cités tout au long de ce document. Si vous débutez dans le domaine de l’impression couleur de bureau ou si un terme ne vous est pas familier, veuillez consulter le « Glossaire » à la page 79.

Pour plus d’informations

Ce document fait partie d’un ensemble de documentation qui comprend plusieurs ouvrages destinés aux utilisateurs et aux administrateurs système. Pour une description de la documentation disponible, voir Bienvenue. Ces ouvrages devraient être en votre possession. Pour plus d’informations, consultez les ouvrages suivants, comme recommandé.

Pour plus d’informations sur les thèmes abordés dans ce document, voir :

• Impression couleur : pour plus d’informations sur les options et les paramètres d’impression

couleur disponibles sur le serveur couleur, ainsi que sur le système de gestion des couleurs ColorWise intégré au serveur couleur.

• Impression : pour plus d’informations sur le paramétrage des options d’impression

ColorWise.

Pour plus d’informations sur les tâches de gestion des couleurs et l’utilisation de la Command WorkStation, voir l’Aide de cette application.

Pour plus d’informations sur l’impression couleur, voir « Théorie de la couleur » à la page 61 et les sources indiquées dans la « Bibliographie » à la page 77.

PRÉSENTATION DES CONCEPTS DE GESTION DES COULEURS 8

PRÉSENTATION DES CONCEPTS DE GESTION DES COULEURS

Pour réussir vos documents et vos présentations en couleur, vous devez savoir comment les couleurs sont gérées par l’ordinateur et par le serveur couleur. Ce chapitre est consacré aux différents aspects de la gestion des couleurs qui permettent d’obtenir des résultats prévisibles.

Qu’est-ce qu’un système de gestion des couleurs ?

Un système de gestion des couleurs (SGC) fait office de « traducteur » entre l’espace couleur du périphérique source (par exemple d’un moniteur ou d’un scanner) et celui du périphérique cible (par exemple de l’imprimante). Il compare l’espace couleur de création de l’objet source à celui de sa sortie et ajuste les couleurs du document afin d’en préserver l’homogénéité sur les différents périphériques. Il fait généralement appel, comme référence, à un espace couleur indépendant du périphérique, comme CIELAB. Pour la « traduction », le SGC a besoin d’informations sur l’espace colorimétrique de l’objet source et sur la gamme de couleurs de l’imprimante. Ces informations sont fournies par les profils, généralement créés par le fabricant du moniteur ou de l’imprimante. Le produit de la conversion par un SGC est un document imprimé ou un fichier objet dans la gamme des couleurs d’une imprimante particulière.

Des progrès ont été réalisés en matière d’harmonisation des systèmes de gestion numérique des couleurs. Les systèmes d’exploitation Mac OS et Windows prennent en charge un format standard développé par le consortium ICC (International Color Consortium). Le format ICC est mis en œuvre sur les ordinateurs Windows et Mac OS. D’autres développeurs incluent des SGC dans leurs applications évoluées. ColorWise, le SGC du serveur couleur, prend en charge ce format de profil standard.

EFI Color Profiler Suite (logiciel en option) permet de créer des profils couleur compatibles avec les normes ICC, d’évaluer les profils, de les modifier et de les tester. EFI Color Profiler Suite comporte un spectrophotomètre que vous pouvez utiliser pour créer des profils.

PRÉSENTATION DES CONCEPTS DE GESTION DES COULEURS 9

Principe de la gestion des couleurs

Avant de pouvoir imprimer un document couleur, les données de couleurs qu’il contient doivent être converties dans la gamme des couleurs de l’imprimante. Qu’elle soit obtenue par le serveur couleur ou le SGC d’un hôte, la conversion des données couleur pour une imprimante se déroule de la même façon. Le SGC interprète les données d’objet RVB en fonction du profil source spécifié et les convertit en données RVB et CMJN en fonction du profil de sortie choisi, appelé également profil de destination par certains systèmes de gestion des couleurs.

urs

Profil source

Espace couleur indépendant

du périphérique

Données d’entrée Données imprimées ou fichier

Profil de sortie

Le profil source définit les caractéristiques de l’espace couleur RVB de l’objet source : par exemple le point blanc, le gamma et le type de luminophores utilisés. Le profil de sortie définit les caractéristiques de la gamme des couleurs du périphérique de sortie, une imprimante par exemple. Le serveur couleur (ou le SGC d’un hôte) utilise un espace couleur indépendant du périphérique pour effectuer la traduction entre l’espace colorimétrique

source et l’espace colorimétrique cible.

Le serveur couleur vous permet de spécifier des paramètres par défaut et de les modifier en ce qui concerne les informations de l’espace colorimétrique source et du profil de sortie (voir Impression couleur ). Si vous utilisez ces paramètres, il n’est pas nécessaire d’utiliser les fonctions des autres systèmes de gestion des couleurs. Le logiciel du serveur couleur comporte des profils ICC que vous pouvez utiliser avec d’autres systèmes de gestion des couleurs ; toutefois, des conflits peuvent se produire lorsque le SGC du serveur couleur est utilisé conjointement avec un SGC hôte.

Vous pouvez aussi utiliser les systèmes de gestion des couleurs pour ajuster les données couleur afin de correspondre à la gamme des couleurs d’un périphérique de sortie autre que le vôtre. Cette simulation d’un autre périphérique est souvent utilisée pour l’épreuvage des tâches destinées à l’impression sur presse offset. Pour plus d’informations sur la fonction de simulation du serveur couleur, voir Impression couleur.

Le type de tâche et la destination finale de l’impression, serveur couleur ou presse offset, déterminent le flux de travail à suivre pour obtenir les meilleurs résultats possibles. Pour plus d’informations sur la sélection des flux, voir « Utilisation des flux de gestion des

couleurs » à la page 12.

PRÉSENTATION DES CONCEPTS DE GESTION DES COULEURS 10

Gestion des couleurs avec ColorWise et au niveau d’une application

ColorWise, le SGC du serveur couleur, permet aux utilisateurs, aussi bien expérimentés que débutants, d’optimiser leurs sorties couleur pour différents types de travaux. Certaines applications utilisent un SGC qui leur est propre. Ce document explique comment optimiser vos sorties imprimées en utilisant la gestion des couleurs de ColorWise et celle de ces applications.

Le serveur couleur gère intelligemment l’aspect des impressions RVB, CMJN et tons directs. Vous pouvez le laisser gérer les couleurs de la plupart des tâches d’impression couleur sans modifier aucun réglage.

Un SGC au niveau du poste de travail (système hôte) utilise les profils ICC pour convertir les couleurs de la gamme d’un périphérique vers celle d’un autre périphérique (voir « Théorie de

la couleur » à la page 61 pour plus d’informations). Les données couleur sont converties lors

du passage d’une application à une autre ou lorsque la tâche est envoyée à l’imprimante. Le traitement s’effectue sur votre ordinateur, et non sur le serveur couleur.

Les systèmes de gestion des couleurs classiques traitent en général uniquement les conversions de couleurs et occupent le processeur de l’ordinateur. Si vous utilisez ColorWise, les tâches quittent plus rapidement l’ordinateur et sont traitées plus vite sur le serveur couleur.

La gestion des couleurs via ColorWise présente de nombreux avantages par rapport à la gestion des couleurs au niveau de l’application, notamment :

• Soulager votre ordinateur d’un traitement supplémentaire. En repoussant la conversion des couleurs jusqu’au moment où les données couleur parviennent au serveur couleur, vous libérez votre ordinateur pour d’autres tâches. De plus, les conversions de couleurs sur le serveur couleur sont généralement beaucoup plus rapides que des conversions similaires sur un ordinateur hôte.

• Eliminer les risques de conflits liés à la gestion des couleurs, comme les conversions de couleurs itératives et le manque de régularité entre applications. Le serveur couleur applique des corrections globales à des groupes spécifiques de couleurs RVB, CMJN et tons directs afin d’éviter ce type de conflits.

• Accepter des fichiers RVB en plus des fichiers CMJN plus volumineux issus des applications, ce qui permet de réduire le trafic sur le réseau et d’accélérer l’impression des documents.

ColorWise utilise les profils ICC pour convertir les couleurs en fonction de la gamme du périphérique ou pour simuler d’autres périphériques, comme une presse offset. ColorWise gère les conversions de couleurs pour tous les utilisateurs qui impriment sur le serveur couleur à partir d’ordinateurs Windows ou Mac OS. Il leur permet de suivre un flux simple avec un minimum d’intervention grâce à des réglages par défaut fiables, tout en offrant aux plus expérimentés le contrôle et la précision dont ils ont besoin.

PRÉSENTATION DES CONCEPTS DE GESTION DES COULEURS 11

Utilisation des outils de gestion des couleurs ColorWise

Les logiciels utilisateur du serveur couleur incluent différents types de nuanciers qui vous permettent de voir la plage des couleurs possibles avec votre imprimante. Pour obtenir des résultats prévisibles, utilisez ces nuanciers au moment de la définition des couleurs à employer dans le document.

Les ressources disponibles sont les suivantes :

Nuancier RVB : un fichier Microsoft Word et un fichier Microsoft PowerPoint permettant

de visualiser les couleurs disponibles dans la palette standard de ces applications et de voir comment elles s’impriment sur le serveur couleur (voir « Gestion des couleurs avec les

applications bureautiques » à la page 20).

Nuancier CMJN : un fichier PostScript téléchargeable de 11 pages d’échantillons CMJN

(voir « Utilisation du nuancier CMJN » à la page 24).

Simulation quadri du nuancier de tons directs PANTONE pour papier brillant : un fichier

PostScript téléchargeable de 19 pages indiquant les équivalents CMJN les plus proches des couleurs PANTONE pour papier brillant. L’impression du fichier sera différente selon les paramètres de l’option Correspondance tons directs (voir « Utilisation du nuancier

PANTONE » à la page 25).

De plus, vous pouvez imprimer des nuanciers couleur RVB, CMJN et PANTONE à partir du serveur couleur.

UTILISATION DES FLUX DE GESTION DES COULEURS 12

UTILISATION DES FLUX DE GESTION DES COULEURS

Un flux est le chemin numérique suivi par une tâche, de sa création à sa destination finale. Dans le flux d’une tâche, des décisions concernant la définition, l’utilisation et la traduction de la couleur sont prises à plusieurs stades. Ces décisions, ainsi que le moment où elles sont prises, influent sur le résultat imprimé.

Ce chapitre présente des problématiques de gestion des couleurs dans des applications spécifiques et l’interaction entre ces applications et la gestion des couleurs par ColorWise.

Qu’est-ce qu’un flux ?

Le terme décrit le chemin suivi par une tâche depuis sa création dans une application jusqu’à l’impression finale. Le serveur couleur prend en charge différents flux, avec différents niveaux de complexité. La gestion des couleurs peut être réalisée à plusieurs stades du traitement d’une tâche (voir l’illustration de la page 13). Les informations fournies à chaque étape (par exemple le type de couleur utilisé) modifient le flux de la tâche.

Prenez toujours en compte la complexité du flux. A chaque conversion, les résultats et la précision des couleurs sont affectés. Un flux comportant un minimum d’étapes réduit le risque d’erreur.

UTILISATION DES FLUX DE GESTION DES COULEURS 13

Calibrage Maintenance du

périphérique

DOCUMENT

RGB

CMYK

Spot

ENREGISTRER SOUS (format de fichier)

IMRIMER

Définissez les options

d’impression ColorWise

Serveur couleur

Gestion des couleurs au niveau de l’application et du système d’exploitation : Désactivation

Désactivez le SGC de l’application ou du système d’exploitation pour vous assurer que le serveur couleur reçoit correctement les données couleur et les imprime avec précision. Pour plus d’informations, voir la documentation fournie avec vos applications.

REMARQUE : Il est impossible de désactiver la gestion des

couleurs entre le périphérique d’affichage et l’application.

Sélectionnez les couleurs selon le résultat souhaité (voir « Sélection des couleurs » à la page 15).

Sélectionnez le format de fichier selon le résultat souhaité. Les données EPS ne sont pas modifiées. D’autres formats peuvent être utilisés si le fichier est enregistré avec les paramètres appropriés.

Utilisez le SGC de ColorWise comme décrit dans ce document et dans Impression couleur.

Options de couleurs du système d’exploitation : Désactivé

Désactivez le SGC du système d’exploitation.

Réalisez le calibrage de la manière décrite dans Impression

couleur. Faites des interventions de maintenance régulières,

selon les recommandations du fabricant de l’imprimante. Utilisez le papier, le toner et les consommables recommandés par le fabricant de l’imprimante.

Sortie optimale

UTILISATION DES FLUX DE GESTION DES COULEURS 14

Flux standard recommandé

Le serveur couleur est optimisé en fonction de l’imprimante qu’il pilote, et ColorWise traite de nombreux éléments spécifiques à votre imprimante, dont les trames, la réponse des différents toners, les interactions entre ces toners, le mélange harmonieux des teintes et l’aptitude à rendre correctement les tons directs et personnalisés. Le serveur couleur fait la distinction entre le texte et les graphismes dans les images, de sorte que les informations du canal noir peuvent être préservées tout en conservant les paramètres utilisés pour les

séparations de couleurs CMJN.

Le flux couleur standard recommandé utilise le calibrage et la gestion des couleurs ColorWise. Le serveur couleur intervient vers la fin du flux de travaux couleur.

Pour ce flux :

• N’utilisez pas les fonctions de gestion des couleurs d’impression de l’application et du système d’exploitation.

Ainsi, vous êtes certain que les couleurs sélectionnées sont transmises au serveur couleur et à ColorWise sous une forme exploitable. Toutefois, rappelez-vous que cette gestion des couleurs est totalement prise en charge par ColorWise (voir « Gestion des couleurs avec

ColorWise et au niveau d’une application » àlapage10).

• Sélectionnez dans ColorWise le paramètre Source CMJN/Niveaux de gris correspondant à l’espace couleur CMJN défini dans votre application pour choisir les couleurs. Tout réglage de l’option Source CMJN/Niveaux de gris (sauf le paramètre ColorWise NON, s’il est disponible) applique un calibrage et, par conséquent, la réponse de l’imprimante semblera stable.

SWOP ou ISO Coated aux Etats-Unis, Euroscale en Europe et DIC ou Japan Color au

Japon sont des exemples d’options Source CMJN/Niveaux de gris. Si les couleurs ont été sélectionnées spécifiquement pour votre serveur couleur calibré, choisissez Aucun pour l’option Source CMJN/Niveaux de gris.

• Paramétrez les autres options d’impression ColorWise de manière appropriée. Pour obtenir une liste et la description des options de ColorWise qui affectent les couleurs CMJN, RVB, tons directs et autres, voir Impression couleur.

UTILISATION DES FLUX DE GESTION DES COULEURS 15

Sélection des couleurs

Lorsque vous créez des documents en couleur, qu’il s’agisse de présentations, d’illustrations ou de mises en page compliquées, vous prenez des décisions d’ordre esthétique sur les couleurs à utiliser. Une fois ces décisions prises, il vous faut exploiter le plus efficacement possible les fonctions du serveur couleur pour imprimer votre projet. Le système d’impression couleur est votre allié dans ce processus de création, dans la mesure où vous pouvez en obtenir des résultats prévisibles :

• Si vous imprimez une brochure sur le serveur couleur, vous souhaitez sans doute que les couleurs imprimées correspondent aux couleurs définies.

• Si vous imprimez des présentations avec le serveur couleur, vous tenez à préserver la vivacité des couleurs affichées sur le moniteur.

• Si la couleur est destinée à être imprimée sur une presse offset, vous souhaitez sans doute que l’impression avec le serveur couleur corresponde à l’épreuve prépresse ou aux nuanciers PANTONE.

Les couleurs définies lors de la création d’un fichier dans une application, ainsi que les outils de gestion des couleurs de l’application, influent sur le traitement (flux) du fichier et sur le résultat que vous pouvez en attendre.

Maîtrisez le résultat à l’aide des fonctions de gestion des couleurs, de la manière suivante :

• Sélection d’un modèle colorimétrique : les différents types d’applications utilisent différents modèles colorimétriques. Le modèle colorimétrique sélectionné, ainsi que la conversion possible des données d’un modèle à l’autre et le moment de la conversion, influent sur le résultat couleur final.

• Optimisation selon le type de sortie : votre choix de couleurs et d’application est influencé par le type de sortie finale.

• Utilisation des outils de correspondance des couleurs : le serveur couleur fournit plusieurs outils permettant de prévisualiser les couleurs disponibles sur un périphérique et de définir ces couleurs au sein d’une application.

UTILISATION DES FLUX DE GESTION DES COULEURS 16

Qu’est-ce que la gamme des couleurs ?

Les couleurs peuvent être définies selon différents modèles colorimétriques, les plus communs étant le RVB, le CMJN et le système de correspondance des tons direct (tel PANTONE). L’application utilisée déterminera si vous pouvez choisir le modèle colorimétrique ou pas.

Les couleurs RVB sont utilisées pour les sorties d’un périphérique utilisant ce système (appareil photo numérique, ou scanner). Le modèle RVB permet également d’afficher les couleurs sur un moniteur.

Les couleurs CMJN sont les plus utilisées pour l’impression.

Les tons directs, tels que les nuances PANTONE, sont des encres spéciales fabriquées pour une utilisation sur les presses offset. Ils peuvent être simulés à l’aide des toners CMJN (ou encres couleurs quadri). L’option d’impression Correspondance tons directs permet de choisir le mode d’impression des tons directs sur le serveur couleur :

• Lorsqu’elle est intégrées au serveur couleur pour simuler le ton direct par son équivalent CMJN le plus proche à l’aide des toners CMJN du copieur/imprimante connecté au serveur couleur.

Si votre serveur couleur prend en charge l’application Spot-On dans Command WorkStation, vous pouvez personnaliser les définitions de tons directs utilisées par ColorWise.

• Lorsqu’elle est serveur couleur de simuler le ton direct au moyen des équivalents CMJN définis par lefabricant du ton direct. Ces valeurs CMJN sont identiques à celles définies dans les applications comportant des bibliothèques de tons directs. Cette combinaison CMJN est imprimée selon la source CMJN/Niveaux de gris de votre choix, par exemple SWOP ou DIC.

Le modèle colorimétrique utilisé par votre application détermine la méthode de sélection des couleurs ainsi que le mode de transmission des données couleur au serveur couleur.

• Les applications bureautiques comme les traitements de texte, les tableurs et les logiciels de présentation font appel au modèle RVB. Généralement, elles ne transmettent au serveur couleur que des données RVB.

• Les applications d’illustration font appel aux modèles RVB et CMJN mais ne transmettent généralement que des données CMJN au serveur couleur.

• Les applications de retouche d’image font appel aux modèles RVB et CMJN. Elles transmettent au serveur couleur des données RVB ou CMJN.

activée, l’option Correspondance tons directs utilise les tables de couleurs

désactivée, l’option Correspondance tons directs ordonne au

UTILISATION DES FLUX DE GESTION DES COULEURS 17

Optimisation selon le type de sortie

Le serveur couleur peut être utilisé pour l’impression couleur à la demande et l’épreuvage couleur. L’impression couleur à la demande concerne les tâches pour lesquelles le serveur couleur constitue le périphérique d’impression final. L’impression sur le serveur couleur en vue d’une impression ultérieure sur presse offset est appelée épreuvage couleur. Les deux types de tâches peuvent utiliser les couleurs RVB, CMJN et les tons directs.

Caractéristiques des tirages à la demande Caractéristiques de l’épreuvage offset

Des couleurs saturées et éclatantes sont souvent préférables.

Les couleurs s’obtiennent en utilisant toute la gamme des couleurs disponibles (ou gamut), appelée gamme complète de l’imprimante ou, plus simplement, périphérique CMJN.

REMARQUE : Le terme « à la demande » s’applique à la sortie d’une impression au moment

Les couleurs imprimées doivent correspondre à celles résultant d’autres conditions d’impression CMJN.

Les couleurs spécifiées pour une presse offset exigent une optimisation de la simulation CMJN pour l’épreuvage sur l’imprimante.

voulu. Le terme « tirage court » vous est probablement familier. Il désigne généralement le volume d’une tâche d’impression. Bien que ces termes ne soient pas exactement synonymes, dans ce document le terme « à la demande » s’applique également aux tirages courts. La possibilité d’imprimer le nombre exact de pages désiré et de réimprimer rapidement une tâche fait que les résultats obtenus sur le serveur couleur sont également bons dans ces deux types de tâches.

Le type d’impression envisagé pour un document – impression couleur à la demande sur le serveur couleur ou épreuvage couleur en vue d’un tirage offset – détermine la méthode de définition des couleurs ainsi que le paramétrage des options d’impression utilisées.

• Pour l’impression couleur à la demande sur le serveur couleur, utilisez toute application souhaitée et choisissez des couleurs RVB ou CMJN. Si votre application le permet, vous pouvez également choisir les couleurs dans la bibliothèque PANTONE. Choisissez les paramètres correspondant aux options d’impression affectant la sortie couleur (pour une description des options d’impression, voir Impression couleur).

• Pour l’épreuvage couleur, utilisez une couleur PostScript de l’espace couleur CMJN ou sélectionnez les couleurs dans les bibliothèques de couleurs telles que la bibliothèque PANTONE. Les objets incorporés dans les documents doivent aussi être au format RVB ou CMJN. Choisissez les paramètres correspondant aux options d’impression affectant la sortie couleur (voir Impression couleur).

REMARQUE : Le serveur couleur permet d’utiliser des données RVB ou CMJN lors de

l’impression d’épreuves pour un tirage offset. Toutefois, les données transmises à une imageuse doivent généralement appartenir à l’espace couleur CMJN.

UTILISATION DES FLUX DE GESTION DES COULEURS 18

Précision chromatique

Pour que les couleurs affichées sur votre moniteur correspondent à celles de la sortie imprimée, elles doivent faire l’objet d’une gestion des couleurs, comprenant un calibrage précis du moniteur et du serveur couleur. Si l’affichage des couleurs sur le moniteur prime, vous souhaiterez peut-être utiliser un logiciel professionnel de création de profils (par exemple EFI Color Profiler Suite) pour créer un profil de moniteur. Un profil de moniteur permet aux applications de compenser l’affichage des couleurs à l’écran de manière que les couleurs prévisualisées sur le moniteur correspondent le plus exactement possible aux couleurs de la sortie imprimée.

Si vous n’êtes pas équipé pour conserver une gestion des couleurs précise du moniteur ou si vous n’êtes pas disposé à le faire, vous pouvez choisir une méthode plus simple. Tout d’abord, définissez ce qui est le plus important à vos yeux : les couleurs imprimées ou les couleurs affichées à l’écran.

• Si les couleurs imprimées constituent votre priorité, choisissez-les à partir d’exemples imprimés. Ainsi, elles seront régulières quel que soit leur aspect sur les différents moniteurs. Imprimez la palette des couleurs disponibles dans les applications puis effectuez votre sélection à partir de ces échantillons. Les fichiers de référence couleur (ou nuanciers) se trouvent sur le CD ou le DVD Logiciels Utilisateur. (Pour plus d’informations, reportez-vous aux sections « Gestion des couleurs avec les applications bureautiques » àlapage20, et « Gestion des couleurs avec les applications PostScript » àlapage24.) Vous pouvez également imprimer des nuanciers à partir du serveur couleur et sélectionner ensuite les couleurs par leur nom ou leur numéro. Les applications évoluées permettent de définir les couleurs dans les espaces couleur tons directs et CMJN, plus simples à contrôler. Pour plus d’informations sur la sélection des couleurs, voir « Sélection des

couleurs » àlapage15.

• Si les couleurs affichées à l’écran sont plus importantes, faites confiance à vos yeux et à votre moniteur. Sélectionnez les couleurs à l’écran, mais n’oubliez pas que celles-ci ne seront optimisées que pour ce moniteur. Si le document est ouvert sur d’autres moniteurs, elles peuvent être différentes. Même si les couleurs imprimées ne correspondent pas exactement à celles affichées, les résultats lors de l’impression sur le serveur couleur seront toujours bons.

GESTION DES COULEURS DANS LES APPLICATIONS BUREAUTIQUES 19

GESTION DES COULEURS DANS LES APPLICATIONS BUREAUTIQUES

Le système de gestion des couleurs ColorWise permet une gestion complète des couleurs pour les tâches imprimées à partir d’applications bureautiques et d’autres applications ne générant pas de PostScript. Ce chapitre donne des instructions sur l’impression des documents couleur à partir d’applications telles que les traitements de texte, les tableurs et les logiciels de présentation. Vous pouvez les utiliser avec les applications Microsoft Office.

Travailler avec les applications bureautiques

Le serveur couleur doit recevoir des instructions PostScript pour pouvoir imprimer un document. De nombreuses applications sont incapables de créer elles-mêmes ces instructions et laissent au pilote d’imprimante le soin d’effectuer cette opération. Dans ce groupe, on trouve la plupart des traitements de texte, tableurs et logiciels de présentation. Ces applications utilisent les fonctions du système d’exploitation pour le rendu d’images à l’écran et à l’impression. Dans ce document, le terme « applications bureautiques » désigne ces types d’applications.

Toutes les applications bureautiques gèrent les couleurs d’une manière similaire, à l’aide du modèle RVB utilisé pour l’affichage des couleurs. La plupart vous permettent de choisir des couleurs dans une palette prédéfinie. Certaines vous autorisent à ajouter de nouvelles couleurs dans la palette à l’aide d’un sélecteur. Même si, dans certaines applications, il est possible de sélectionner les couleurs avec les modèles CMJN, TSL et TSC, ces applications envoient toujours des données RVB au serveur couleur. (Une des seules exceptions possibles étant l’insertion d’un fichier EPS CMJN dans le document, envoyé en tant que données CMJN.)

Lorsque vous utilisez des applications bureautiques, tenez compte des points suivants :

• Le nombre de couleurs pouvant être affichées (RVB) sur le moniteur est nettement supérieur au nombre de couleurs pouvant être reproduites sur votre imprimante. Par conséquent, lorsque vous imprimez, une correspondance est établie entre les couleurs RVB qui ne se trouvent pas dans la gamme de votre imprimante et les couleurs CMJN effectivement disponibles.

• Les applications bureautiques envoient exclusivement des données RVB au serveur couleur. La sélection d’un dictionnaire de rendu des couleurs (style de rendu) vous permet de contrôler le rendu final de la conversion de couleurs.

Chaque rendu utilise un style de rendu des couleurs différent et établit de manière différente la correspondance entre les couleurs non imprimables et les couleurs disponibles sur l’imprimante. Pour plus d’informations sur les rendus de couleurs, voir Impression couleur.

Nuancier couleur RVB (Microsoft PowerPoint)

GESTION DES COULEURS DANS LES APPLICATIONS BUREAUTIQUES 20

Gestion des couleurs avec les applications bureautiques

Les logiciels utilisateur du serveur couleur incluent deux nuanciers RVB : un fichier Microsoft Word et un fichier Microsoft PowerPoint. Vous pouvez les imprimer avec différentes options d’impression RVB pour voir les couleurs obtenues sur le serveur couleur. Pour des résultats optimaux, imprimez-les avec des options d’impression identiques à celles prévues pour le document final. Sélectionnez ensuite les couleurs voulues pour le document sur l’impression ainsi obtenue.

Utilisation des applications bureautiques

Avant d’imprimer à partir de ces applications, assurez-vous que le pilote d’imprimante et le fichier PPD (PostScript Printer Description) appropriés pour le serveur couleur sont installés sur l’ordinateur, comme il est expliqué dans Impression.

Définition des couleurs

Les applications bureautiques font appel au modèle colorimétrique RVB. L’unique façon d’utiliser des couleurs CMJN et PANTONE est de les définir dans des fichiers EPS

(PostScript encapsulé) avec une application de mise en page ou de retouche d’image, puis de

les placer dans des documents Microsoft Office. Les couleurs présentes dans des fichiers EPS sont conservées jusqu’à ce qu’elles arrivent au serveur couleur (en supposant qu’aucun système de gestion des couleurs PostScript n’a été inclus).

Les applications bureautiques affichent les fichiers EPS en basse résolution, mais les objets EPS sont imprimés à la résolution maximale. D’une manière générale, utilisez les fichiers EPS uniquement lorsque les couleurs RVB s’avèrent peu pratiques pour votre flux de travail spécifique. Les fichiers EPS sont pratiques lorsque de grands objets complexes doivent être imprimés à la résolution maximale ou excèdent la capacité mémoire de certaines applications bureautiques.

GESTION DES COULEURS DANS LES APPLICATIONS BUREAUTIQUES 21

Travailler avec des fichiers importés

Votre application peut vous permettre d’importer de nombreux formats de fichiers. Il est préférable d’utiliser des fichiers EPS si vous rencontrez des problèmes d’impression avec d’autres formats de fichier importé tels les formats TIFF et PICT.

REMARQUE : Vous devrez peut-être effectuer une installation personnalisée de vos applications

bureautiques si vous ne pouvez pas importer d’éléments EPS.

Même lorsque les applications bureautiques ne proposent pas d’options personnalisées de gestion des couleurs, des conversions couleur se produisent lors de l’importation d’objets ou d’éléments de page qui n’ont pas été définis en RVB. Pour éviter de telles conversions avec des fichiers importés, utilisez le format EPS pour les travaux graphiques non RVB à importer dans des applications bureautiques.

Tous les objets RVB incorporés dans votre document sont affectés par le paramétrage des options d’impression RVB.

Importation de différents types d’objet (gestion avancée des couleurs)

Si vous incorporez plusieurs objets RVB, dont certains sont des photographies, dans un fichier d’application bureautique, un seul style de rendu peut ne pas être à même de fournir le meilleur résultat pour tous les objets. Dans ce cas, vous pourrez faire en sorte que les photographies soient totalement ignorées par le style de rendu. Pour cela, ouvrez la photographie en mode CMJN à l’aide d’une application de retouche d’image telle qu’Adobe Photoshop, enregistrez l’objet au format EPS et importez-le dans le document.

Sélection des options au moment de l’impression

En ce qui concerne l’impression sur le serveur couleur, toutes les applications bureautiques se comportent de la même manière. Pour spécifier les options d’impression et de gestion des couleurs, suivez les instructions données dans Impression couleur. Vous devez utiliser un pilote d’imprimante PostScript Niveau 2 (ou ultérieur), tel que le pilote Adobe PostScript.

Etant donné que ces applications envoient des données RVB au serveur couleur, les choix effectués pour les options d’impression RVB sont importants. Sélectionnez les options d’impression RVB qui donneront l’effet couleur souhaité (voir Impression couleur).

GESTION DES COULEURS DANS LES APPLICATIONS BUREAUTIQUES 22

Profils de sortie

Toutes les données couleur de la tâche sont affectées par le profil de sortie par défaut résidant sur le serveur couleur. Ce profil peut être celui correspondant à votre périphérique et livré avec le serveur couleur, ou un profil personnalisé créé sur votre site (voir Impression couleur). Si nécessaire, imprimez la page de test pour connaître le profil par défaut résidant sur le serveur couleur.

Précision chromatique à l’enregistrement des fichiers

Vous pouvez prendre les mesures suivantes pour garantir la précision des couleurs.

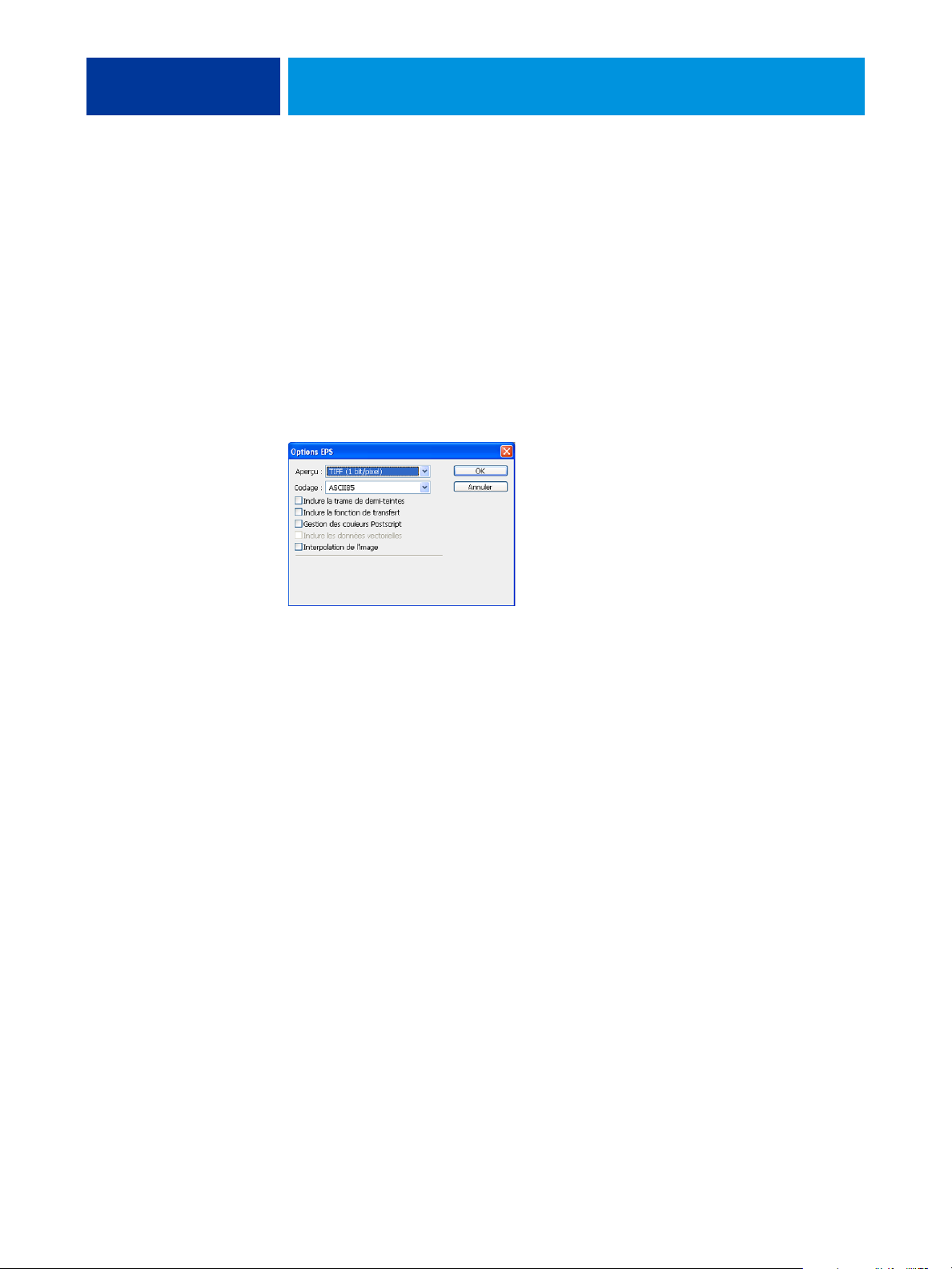

• Si vous enregistrez des fichiers EPS CMJN, évitez d’inclure les informations de gestion des couleurs PostScript. Cela réduit les risques de conflits entre les données et les conversions de couleurs multiples. Avec la gestion des couleurs PostScript, le serveur couleur interprète les couleurs CMJN comme si elles appartenaient à l’espace couleur Lab et, par conséquent, leur traitement est effectué par les options d’impression RVB plutôt que par vos options de source et de méthode de traitement CMJN.

• Incluez les informations de couleur ICC dans les fichiers. ColorWise n’entre pas en conflit avec ces informations et ces données peuvent être utiles pour identifier l’espace couleur spécifique utilisé par vos fichiers.

• N’incluez pas les fonctions de tramage et de transfert.

• Désactivez la gestion des couleurs dans le pilote d’imprimante.

Sur les ordinateurs Windows, dans l’onglet Gestion des couleurs des propriétés de l’imprimante, assurez-vous qu’aucun profil de couleur n’est associé à l’imprimante.

Sur les ordinateurs Mac OS, dans les paramètres ColorSync du pilote d’imprimante, choisissez Par l’imprimante pour l’option Conversion des couleurs, et Aucun pour l’option Filtre Quartz.

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT 23

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT

Ce chapitre fournit des conseils pour l’utilisation des applications PostScript, comme les programmes d’illustration, de retouche d’image et de mise en page. Pour plus d’informations sur l’utilisation d’une application spécifique, voir « Gestion des couleurs dans Adobe

Photoshop » àlapage29, « Gestion des couleurs dans les applications de mise en page »

àlapage39, ou « Gestion des couleurs dans les applications d’illustration » àlapage48.

Travailler avec les applications PostScript

La plupart des applications utilisées pour le dessin, la retouche d’image et la mise en page peuvent créer les informations PostScript qu’elles envoient à l’imprimante PostScript ou qu’elles enregistrent dans des fichiers PostScript. Adobe Illustrator, Photoshop, Adobe InDesign et QuarkXPress sont toutes des applications PostScript.

Les applications PostScript gèrent la couleur de nombreuses manières différentes. La plupart vous permettent de choisir les couleurs quadri (en spécifiant un pourcentage de cyan, magenta, jaune et noir) ainsi que les couleurs nommées d’un système particulier tel que PANTONE. Si vous imprimez des composites, ces applications envoient des équivalents quadri des tons directs nommés au serveur couleur. Dans certaines applications, vous pouvez également choisir les couleurs à l’aide des RVB, TSC, TSL ou autres.

Habituellement, les applications PostScript envoient les informations de couleur au serveur couleur sous forme de données CMJN. En revanche, les objets RVB incorporés dans un document sont envoyés directement au serveur couleur (sauf si vous spécifiez des paramètres de gestion des couleurs spéciaux dans votre application). En outre, certaines applications PostScript permettant de définir les couleurs en RVB ou dans d’autres modèles de couleurs peuvent également envoyer les données au serveur couleur dans ces espaces couleur.

REMARQUE : Si votre serveur couleur prend en charge l’application Postflight, vous pouvez

utiliser celle-ci pour analyser les espaces couleur utilisés pour une tâche particulière.

Dans les applications PostScript, le contrôle des couleurs est généralement conçu pour une impression sur presse offset. Certains ajustements sont nécessaires pour imprimer avec le serveur couleur. Les couleurs affichées sur le moniteur risquent de ne pas correspondre exactement aux couleurs imprimées par le serveur couleur. De plus, les couleurs nommées risquent de ne pas s’imprimer avec précision sur celui-ci puisqu’elles nécessitent des encres spéciales.

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT 24

Gestion des couleurs avec les applications PostScript

Elles prennent toutes en charge le modèle CMJN, certaines supportant aussi le modèle RVB et d’autres modèles basés sur les valeurs du moniteur. Elles permettent aussi de choisir des couleurs nommées dans une ou plusieurs bibliothèques de couleurs, telles que la bibliothèque PANTONE (voir page 25).

Il est fortement recommandé d’utiliser des nuanciers imprimés pour obtenir des résultats prévisibles à l’impression sur le serveur couleur ou pour faire correspondre la sortie du serveur couleur avec celle d’autres imprimantes.

Utilisation de nuanciers pour la correspondance des couleurs

Les logiciels utilisateur du serveur couleur incluent plusieurs nuanciers. En sélectionnant les couleurs de vos documents dans ces pages de référence et en spécifiant les valeurs CMJN correspondantes, vous serez certain d’obtenir une couleur identique sur votre périphérique.

REMARQUE : Pour de meilleurs résultats, calibrez le serveur couleur avant d’imprimer

les nuanciers.

REMARQUE : L’utilisation de nuanciers n’assure pas la correspondance des couleurs du

moniteur avec les couleurs imprimées. Pour cela, vous devez utiliser un système de gestion des couleurs et calibrer le moniteur.

Utilisation du nuancier CMJN

Utilisez le nuancier CMJN fourni avec les logiciels utilisateur du serveur couleur pour tester l’impression de différentes combinaisons de magenta, de cyan, de jaune et de noir avec votre imprimante.

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT 25

Pour imprimer le nuancier CMJN, téléchargez le fichier sur un serveur couleur récemment calibré. Les pages imprimées reproduisent des échantillons de couleur avec diverses combinaisons de jaune, de magenta et de cyan, ainsi que des échantillons de plus petite taille incluant 25, 50 et 75 % de noir. Utilisez l’impression comme référence pour choisir les couleurs et spécifier le pourcentage des couleurs quadri dans votre application. Le fichier se trouve sur le CD ou le DVD Logiciels Utilisateur.

Utilisation du nuancier PANTONE

Utilisez le nuancier PANTONE (simulation quadri du nuancier de tons directs PANTONE pour papier brillant) fourni avec les logiciels utilisateur du serveur couleur pour assurer des résultats prévisibles avec les couleurs de la bibliothèque PANTONE.

Les informations imprimées par ce nuancier varient selon le paramétrage de l’option Correspondance tons directs.

• Lorsqu’elle est simulent le ton direct par son équivalent CMJN le plus proche à l’aide des toners CMJN du copieur/imprimante connecté au serveur couleur. Les valeurs CMJN utilisées pour obtenir la couleur désirée, ainsi que le nom/numéro de la couleur PANTONE, sont imprimés sous chaque échantillon.

• Lorsqu’elle est des équivalents CMJN des couleurs PANTONE définis par PANTONE. (Ces valeurs CMJN sont identiques à celles définies dans les applications comportant des bibliothèques PANTONE.) Les valeurs CMJN utilisées pour obtenir la couleur désirée, ainsi que le nom/numéro de la couleur PANTONE, sont imprimés sous chaque échantillon.

Pour imprimer le nuancier CMJN, téléchargez le fichier sur le serveur couleur. Le fichier se trouve sur le CD ou le DVD Logiciels Utilisateur. Si le paramétrage par défaut de l’option Correspondance tons directs sur le serveur couleur ne correspond pas à vos besoins pour l’impression des couleurs PANTONE, téléchargez le fichier dans la queue Attente, puis modifiez le paramétrage de l’option Correspondance tons directs à l’aide de la Command WorkStation.

Pour plus d’informations sur l’utilisation de la Command WorkStation, voir l’aide correspondante.

activée, l’option Correspondance tons directs imprime des échantillons qui

désactivée, l’option Correspondance tons directs imprime des échantillons

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT 26

Utilisation d’objets importés

Vous pouvez importer des objets dans des documents créés dans des applications d’illustration comme Illustrator et des applications de mise en page comme QuarkXPress. Il est conseillé d’utiliser les formats EPS (ou EPSF) et TIFF (Tag Image File Format) pour l’importation des objets dans les documents de mise en page. Utilisez le format EPS si vous rencontrez des problèmes d’impression avec les objets au format TIFF. Il est toutefois possible que certaines applications acceptent d’autres formats.

Tous les objets RVB incorporés dans votre document sont affectés par les options d’impression RVB. Le SGC de ColorWise applique les paramètres spécifiés dans l’option de source RVB/Lab à toutes les données RVB, puis utilise le rendu des couleurs indiqué pour effectuer les conversions de couleurs. Il existe toutefois une exception si vous affectez des profils ICC à des objets RVB à l’aide des outils de gestion des couleurs de l’application (voir ci-dessous). Dans ce cas, c’est l’application qui effectue la conversion des couleurs de l’objet et envoie des données CMJN au serveur couleur.

Utilisation de différents types d’objet (gestion avancée des couleurs)

Si vous incorporez dans un fichier plusieurs objets RVB, dont certains sont des photographies, un seul style de rendu peut ne pas être à même de fournir le meilleur résultat pour tous les objets. Dans ce cas, vous pourrez faire en sorte que les photographies soient totalement ignorées par le style de rendu. Pour cela, séparez l’objet en données CMJN à l’aide d’une application de retouche d’image telle que Photoshop et effectuez les corrections de couleurs. Enregistrez le fichier au format EPS ou TIFF et importez-le dans le document.

Si votre application le permet, vous pouvez enregistrer l’objet RVB en tant que fichier TIFF et lui affecter un profil ICC et un style de rendu lors de l’importation dans le document.

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT 27

Utilisation des profils source CMJN

Vous pouvez spécifier un profil source CMJN et une méthode de traitement CMJN pour une tâche (voir Impression couleur ). Les options d’impression CMJN affectent toutes les données CMJN envoyées par l’application de mise en page ou d’illustration et peuvent également affecter les données RVB envoyées à une application de mise en page si l’option Séparer RVB/Lab selon source CMJN est activée.

• Si le document contient des objets CMJN séparés en fonction d’une norme d’imprimerie offset, appliquez le profil source CMJN correspondant. Par exemple, si la séparation est destinée à SWOP, sélectionnez SWOP.

REMARQUE : Si vous imprimez des séparations sur le serveur couleur avec l’option Activer

surimpression et le paramètre Complète (GCR source) ou Complète (GCR sortie) sélectionné pour la méthode de traitement CMJN, l’impression résultante risque de ne pas correspondre à la même page imprimée sous forme de composite.

• Si le document contient des objets CMJN séparés en fonction des caractéristiques de couleur d’un profil ICC personnalisé (et non d’un profil basé sur une norme d’imprimerie), sélectionnez le profil correspondant dans l’option de profil source CMJN du serveur couleur.

Pour plus d’informations sur la copie de profils source CMJN sur le serveur couleur avec la Command WorkStation, voir l’aide de cette application.

GESTION DES COULEURS DANS LES APPLICATIONS POSTSCRIPT 28

Utilisation des trames définies dans une application

Si vous disposez du Fiery Graphic Arts Package (non disponible pour tous les modèles de serveur couleur), vous pouvez définir des trames à partir de plusieurs applications PostScript et les utiliser pour l’impression. Les résultats obtenus peuvent varier selon l’application utilisée.

Pour définir une trame, paramétrez les valeurs de linéature et d’angle de trame à partir de l’application. Lorsque vous imprimez une tâche, sélectionnez le paramètre de définition par l’application pour l’option de trame.

Les paramètres de linéature et d’angle d’une trame définie dans une application sont utilisés, que le paramètre Activer surimpression soit activé ou non. Pour des instructions spécifiques à la surimpression avec Photoshop, voir « Sélection des options au moment de l’impression » àlapage35.

REMARQUE : Dans la plupart des cas, il est préférable de ne pas utiliser de trames.

L’imprimé comporterait des points de toner au lieu de présenter une surface régulière. Réservez l’utilisation des trames pour les travaux nécessitant un aspect particulier.
