Xerox Color 800i, Color 1000i, Color 800, Color 1000 FreeFlow Print Server IBM IPDS User's Guide [es]

Versión 9.0 SPx Junio de 2012 708P90113

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM

IPDS

© 2012 de Xerox Corporation. XEROX® y XEROX and Design® son marcas comerciales de Xerox Corporation en EE.UU. y otros países. IBM®, IPDS, AFP, MO:DCA, PTOCA, IOCA, GOCA, BCOCA, InfoPrint®, AIX®, OS/2®, OS/400®, PSF/400 y z/OS® son marcas

registradas o marcas comerciales de International Business Machines Corporation en EE.UU. y otros países.

Adobe®, el logotipo de Adobe, Acrobat®, el logotipo de Acrobat, Acrobat Reader®, Distiller®, Adobe PDF JobReady™ y PostScript®, así como el logotipo de PostScript, son marcas registradas o marcas comerciales de Adobe Systems Incorporated en EE.UU. y otros países.

Windows®, Windows XP®, Windows Vista, Windows 7 e Internet Explorer son marcas comerciales de Microsoft Corporation; Microsoft® y MS-DOS® son marcas registradas de Microsoft Corporation.

Versión del documento 2.0: mayo de 2012

Contenido

1 Introducción

Descripción general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1

Funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

2 Instalación y configuración

Requisitos de software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Niveles de acceso de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1

Requisitos de licencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Definición de la cola de destinos del servidor de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Administración de la cola de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Configuración del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Carga de fuentes de contorno residentes AFP de IBM

Definición de una impresora lógica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8

Instalación del software de IPDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

3 Uso del Administrador de IPS del Servidor de impresión FreeFlow® de Xerox

Configuración del Administrador de IPS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Opciones de menú del Administrador de IPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2

Editor de perfiles de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

4 Consideraciones sobre el tiempo de ejecución

Interacción entre transferencia continua y puesta en cola de trabajos . . . . . . . . . . . . . . . . . . 4-1

Trabajos IPDS y sistemas en pausa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Comunicación de total de páginas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Anulación de trabajos IPDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4

Administración del color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Aceptación de trabajos de impresión de varios hosts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Comando RPO (Rasterize Presentation Object) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

Interacciones de IPDS y LCDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-9

Formularios de fondo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-9

Simbología del código de barras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-10

Contenedores de objetos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11

5 Emulación de hojas sueltas, colocación de hojas y margen interior de IPDS

Emulación de hojas sueltas de IPDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Colocación de hojas de IPDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Anchura del margen interior. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2

Servidor de impresión FreeFlow® de Xerox

Guía del usuario de IBM® IPDS

Contenido

6 Procesamiento de la imposición basado en archivos para los sistemas XPIJ y

CiPress

Conceptos de imposición básicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Nociones básicas de la imposición . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Archivos de imposición. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Aplicación Neptune. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-3

Imposición e IPDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Consideraciones del diseño de página . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Hojas de Varias en 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Escala . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Recorte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Alineación de páginas lógicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Área de impresión válida. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7

Soporte de cara 1/2 mixta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-9

Comportamiento de juegos pequeños: truncamiento y relleno. . . . . . . . . . . . . . . . . . . . . . . . .6-10

Firmas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-10

Procesamiento de Varias en 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-10

Ejemplos de flujos de trabajo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-10

Archivos de imposición. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-10

Configuración del sistema para la imposición . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-11

Archivo de imposición activo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-12

Cara 1/2 de imposición . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-12

Uso de la imposición de preimpresión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-12

Impresión de un trabajo de IPDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-13

Cancelación de trabajos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-15

Límites, limitaciones y consideraciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-16

7 Apéndice de conectividad de la red IPDS del Servidor de impresión FreeFlow®

de Xerox

Descripción general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1

Configuración de IBM z/OS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1

Configuración del sistema IBM i5/OS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3

Configuración de IBM Infoprint Manager para AIX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4

Configuración de IBM Infoprint Manager para Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5

Comprobación de la conexión de la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6

Notas sobre el rendimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6

Servidor de impresión FreeFlow® de Xerox Guía del usuario de IBM® IPDS

Introducción

La Guía del usuario de IBM® IPDS del Servidor de impresión FreeFlow® de Xerox describe la compatibilidad con la transferencia de flujos de datos de impresoras inteligentes del Servidor de

impresión FreeFlow

En esta guía se describe la características de compatibilidad que ofrece el Servidor de impresión

FreeFlow comandos del operador para la ejecución de trabajos de impresión, los entornos compatibles con el sistema, la administración de las fuentes, la conectividad del host y las funciones de rastreo de diagnóstico.

Nota IPDS del Servidor de impresión FreeFlow

sistema no dispone de licencia para IPDS del Servidor de impresión FreeFlow de los cuadros de diálogo de IPDS ni el menú Administrador de IPS en el menú del sistema. Póngase en contacto con el técnico de servio para obtener una licencia de software para IPDS del Servidor de impresión FreeFlow

para IPDS de IBM, como los distintos menús del sistema, las rutinas de configuración, los

de Xerox. IPDS es un flujo de datos de impresión definido por IBM®.

de Xerox requiere una licencia de software. Si el

, no podrá ver ninguno

de Xerox.

Esta guía está diseñada principalmente para el administrador del sistema o los usuarios responsables de la administración del entorno de impresión.

Descripción general

IPDS (del inglés Intelligent Printer Data Stream) es un flujo de datos de impresión bidireccional definido por IBM host y una impresora IPDS dirigida por un controlador de impresión como la utilidad de servicios de impresión PSF de IBM. Además de suministrar datos descriptivos de la impresión, el flujo de datos IPDS ejecuta funciones de control de impresoras y permite que el Servidor de impresión FreeFlow comparta con el host la información de estado de los trabajos.

El software de IPDS del Servidor de impresión FreeFlow interfaz gráfica de usuario (GUI) que cuenta con menús desplegables, fichas e iconos con los que administrar las funciones de IPDS del Servidor de impresión FreeFlow FreeFlow

. IPDS representa una secuencia de información que se transmite entre un sistema

de Xerox se configura por medio de una

. IPDS del Servidor de impresión

de Xerox es compatible con las interfaces de canal en línea y TCP/IP.

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

1-1

Introducción

Funciones

Compatibilidad del Servidor de impresión FreeFlow® de Xerox con el flujo de datos IPDS

IPDS del Servidor de impresión FreeFlow® de Xerox es compatible con IPDS derivado del procesamiento de recursos AFP (presentación avanzada de funciones) como, por ejemplo, juegos de datos de impresión, definiciones de página, definiciones de formularios, segmentos de página, fuentes y superposiciones. También existen distintas arquitecturas de datos de IBM son totalmente compatibles con IPDS del Servidor de impresión FreeFlow

• MO: DCA-P: arquitectura de contenido de documentos de objetos mixtos para la presentación

• PTOCA PT1, PT2 y PT3: arquitectura de contenido de objetos de texto de presentación

• IOCA: arquitectura de contenido de objetos de imagen

• GOCA: arquitectura de contenido de objetos gráficos

• BCOCA: arquitectura de contenido de objetos de códigos de barra

• CMOCA: Arquitectura de contenido de objetos de administración del color

Cada uno de los objetos de datos sigue la misma regla de objeto de contener campos delimitados en los campos de estructura que describen cada objeto.

en el entorno AFP que

de Xerox:

Los comandos de IPDS en el flujo de datos permiten al sistema controlar las funciones de manipulación del papel de la impresora y otras operaciones relacionadas con el papel. Los comandos también facilitan la administración de la descarga de fuentes y los objetos almacenados, tales como las superposiciones y los segmentos de página que se requieren para imprimir una aplicación.

IPDS del Servidor de impresión FreeFlow

de Xerox permite lo siguiente:

• Copiar correctamente todos los recursos de IPDS compatibles.

• Reconocer y procesar todos los comandos IPDS necesarios que admite el Servidor de impresión FreeFlow

de Xerox.

Impresoras

La impresión IPDS puede realizarse en numerosos equipos de producción de hojas individuales de

Xerox que utilizan el Servidor de impresión FreeFlow

de Xerox, entre ellas las impresoras de

producción ligera, alimentación continua, producción monocroma, color de realce y de color.

Entornos de sistemas host

IPDS del Servidor de impresión FreeFlow® de Xerox es compatible con los siguientes entornos:

• InfoPrint

• Print Services Facility (PSF) para i5/OS® (OS/400®) (conexión TCP/IP solamente)

• Print Services Facility (PSF) para z/OS

•Emtex VIP

• GMC PrintNet T

•Oce Prisma

Manager con AIX 5L (conexión TCP/IP solamente)

Manager para Windows

(MVS)

1-2

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Introducción

Opciones de conectividad de host

IPDS del Servidor de impresión FreeFlow® de Xerox puede recibir datos de un host de dos maneras:

• A través de una tarjeta de canal con conectividad bus/tag

Nota La conectividad bus y tag no se aplica para CiPress.

• A través de una interfaz TCP/IP por Ethernet

Las opciones de conectividad de host disponibles dependen del servidor de impresión y de la configuración de impresora. Si requiere conectividad de host mediante una interfaz de canal, póngase en contacto con el representante local de Xerox para confirmar que su equipo puede contar con tal opción y obtener el hardware adicional.

Administrador de IPS del Servidor de impresión FreeFlow de Xerox

El Administrador de IPS es una función del Servidor de impresión FreeFlow® de Xerox y está accesible a través del menú principal Sistema de la interfaz del Servidor de impresión.

El Administrador de IPS proporciona opciones de configuración de trabajos, asignación de bandejas y asignación de apiladores. También permite la configuración del sistema para las conexiones TCP/IP y de canal. Además, permite al usuario administrar fuentes, capturar archivos de rastreo de IPDS y reiniciar la puerta de enlace de IPS.

Nota Las opciones de asignación de bandejas y apiladores no se aplican para CiPress.

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

1-3

Introducción

1-4

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Instalación y

configuración

En esta sección se describen los requisitos e instrucciones para la instalación del software de IPDS del Servidor de impresión FreeFlow capítulo completo antes de proceder a la instalación.

Algunas tareas de configuración se ejecutan en la ventana del servidor de impresión y otras se ejecutan en la ventana del Administrador de IPS del servidor de impresión. Las tareas de instalación y configuración principales son:

• Activación de licencias y configuración del software y las funciones

• Definición de la cola de IPDS del servidor de impresión

• Configuración del papel

• Carga de las fuentes de contorno residentes AFP de IBM

• Definición de una impresora lógica

• Verificación de la instalación

de Xerox y la configuración del entorno de impresión. Revise el

(opcional)

Requisitos de software

Servidor de impresión FreeFlow® de Xerox, versión 7.0 o superior

Nota Si la configuración de IPDS del Servidor de impresión FreeFlow

de canal, necesitará una tarjeta de canal en línea. Póngase en contacto con el representante local de Xerox para obtener más información.

de Xerox requiere una conexión

Niveles de acceso de usuario

El acceso al Administrador de IPS se controla desde el nivel de conexión del servidor de impresión. Existen tres niveles de acceso en el Administrador de IPS del Servidor de impresión FreeFlow cada uno con unas posibilidades de acceso propias.

Usuario/Operador: el usuario y el operador disponen de derechos de acceso al Administrador de IPS limitados. Este es el nivel de acceso asignado la primera vez que se inicia el Administrador de IPS.

El usuario y el operador pueden:

• Modificar y aplicar la configuración de las fichas Opciones del trabajo, Asignaciones de bandejas y Asignaciones de apilador y de la ventana Configuración del sistema.

• Utilizar el botón Administrar perfiles de trabajos para abrir el Editor de perfiles de trabajo.

• Cargar un perfil de trabajo desde el Editor de perfiles de trabajo.

• Seleccionar Poner en línea y Poner fuera de línea.

de Xerox,

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

2-1

Instalación y configuración

• Seleccionar Parar o Continuar.

• Reiniciar la puerta de enlace IPS

Administrador del sistema: requiere una clave y puede llevar a cabo las mismas funciones que el operador.

El administrador del sistema puede además:

• Capturar o reproducir un archivo de rastreo.

• Cargar, imprimir o eliminar las fuentes residentes.

• Bloquear los perfiles de trabajos para protegerlos contra la modificación no autorizada.

Requisitos de licencias

La función IPDS del Servidor de impresión FreeFlow® de Xerox requiere una licencia para poder funcionar.

El representante local de Xerox proporciona las licencias antes de la instalación. El técnico de servicio de Xerox introduce el texto y la fecha de caducidad de cada licencia inmediatamente después de instalar el software.

Definición de la cola de destinos del servidor de impresión

Es necesario crear al menos una cola en el Servidor de impresión FreeFlow® de Xerox para procesar los datos IPDS. Las colas que utiliza IPDS deben definirse como colas de transferencia de datos. Consulte

la ayuda en línea del Servidor de impresión FreeFlow

de Xerox para obtener información acerca de la

creación de colas de transferencia de datos.

Si desea más información sobre la imposición y la CiPress, incluidas las plantillas de imposición relacionadas, consulte Procesamiento de la imposición basado en archivos para los sistemas XPIJ y

CiPress.

Creación de una cola de destinos de IPDS

En el Administrador de colas, seleccione [Nueva] en el menú desplegable Cola o desde el icono de acceso directo. Consulte las siguientes propiedades antes de seleccionar opciones para la cola de IPDS.

Opciones

Aunque el Servidor de impresión FreeFlow transferencia continua con otros lenguajes de descripción de impresoras (PDL), con IPDS solo es compatible la transferencia continua. La causa es que la recuperación de trabajos de IPDS la controla el host y depende de los mensajes que éste recibe de la impresora para indicar cuándo imprimir cada página. Este nivel de control del host no se alcanza cuando hay trabajos en el spool.

Debe seleccionar una cola de impresora de transferencia continua en el Administrador de IPS para la impresión IPDS. La cola de transferencia continua procesa e imprime páginas a medida que se reciben, lo que reduce considerablemente el tiempo desde que se recibe el trabajo hasta que se inicia la impresión.

• Seleccione el botón de acceso Entrada/Formato. En Entrada, seleccione [Transferencia continua].

de Xerox admite la colocación de trabajos en spool y la

En las colas utilizadas para IPDS, la casilla de verificación Límite de datos de proceso RIP del botón de acceso Entrada/Formato no se debe seleccionar.

2-2

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Instalación y configuración

Configuración de preferencias del sistema

En el cuadro de diálogo Preferencias del sistema se puede seleccionar el comportamiento que debe tener el sistema cuando los trabajos o juegos superan la capacidad de una acabadora. Para abrir este cuadro de diálogo, seleccione [Preferencias del sistema] en el menú desplegable Sistema de la interfaz de usuario principal. Seleccione la ficha Normas de trabajos. En Acabado por encima del límite, seleccione Imprimir trabajo sin acabado. Si está seleccionada la opción [Error del trabajo] o [Intervención del usuario] en el panel Acabado por encima del límite, cuando se produce una situación de exceso de acabado, la impresora comunica el error al host y solicita la intervención del usuario. El sistema host parará de enviar datos. En estos casos, suele ser necesario interrumpir el trabajo en el servidor de impresión. No obstante, suspender el trabajo en el servidor de impresión no lo elimina de la cola de salidas del host IPDS, por lo que este volverá a enviar los datos a menos que también se cancele el trabajo en el sistema host.

Nota El acabado por encima del límite no se aplica para CiPress.

Configuración de acabadoras externas

Nota Esta opción no se aplica para CiPress.

Determine si el sistema incluye una acabadora externa. Si la tiene, seleccione [Acabado] en el menú desplegable Impresora. Haga clic con el botón derecho del ratón en la acabadora externa y seleccione [Propiedades]. En Tamaño máximo del juego, el valor prefijado es 65000. Establezca como valor el tamaño máximo de juegos de la acabadora externa, de lo contrario pueden generarse problemas de rendimiento.

Administración de la cola de impresión

Uso de sustituciones de la cola

Los datos de IPDS procesados mediante la puerta de enlace IPDS se envían a la cola de salida seleccionada en el Administrador de IPS. Utilice el Administrador de colas para ver y administrar las propiedades de la cola que se aplican a los trabajos. En la ficha Opciones de PDL, el botón de acceso IPDS en el cuadro de diálogo Administrador de colas se puede utilizar para configurar la resolución de los datos de impresión suministrados al motor de impresión. Se puede seleccionar 300 o 600 ppp.

Aunque se dedique una cola a IPDS, la cola aun se puede usar para otros PDL, en función de las reglas de administración de colas y trabajos del servidor de impresión. El formato PDL no debe configurarse para sustituir ningún PDL excepto IPDS para una cola que se use para imprimir trabajos IPDS.

Nota Al configurar el bloqueo de Sustitución de IPDS los datos de todos los trabajos se procesan como

IPDS, lo que impide a la cola procesar los trabajos que no son de IPDS.

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

2-3

Instalación y configuración

Tenga en cuenta que varias propiedades de la cola del servidor de impresión pueden afectar a los atributos del trabajo impreso. En un entorno IPDS, suele ser el host quien controla los atributos de la información impresa. La modificación de los atributos del trabajo puede hacer que los datos de IPDS del Servidor de impresión FreeFlow

de Xerox no se impriman correctamente. La configuración de los valores prefijados de la cola para dichas propiedades no interfiere con los valores seleccionados por el Administrador de IPS. No obstante, se debe evitar la sustitución de las siguientes propiedades de la cola:

• Atributos del papel (nombre, tamaño, color, tipo, peso)

• Ubicación de salida

Nota Las opciones de los atributos del papel y la ubicación de salida se han retirado de CiPress.

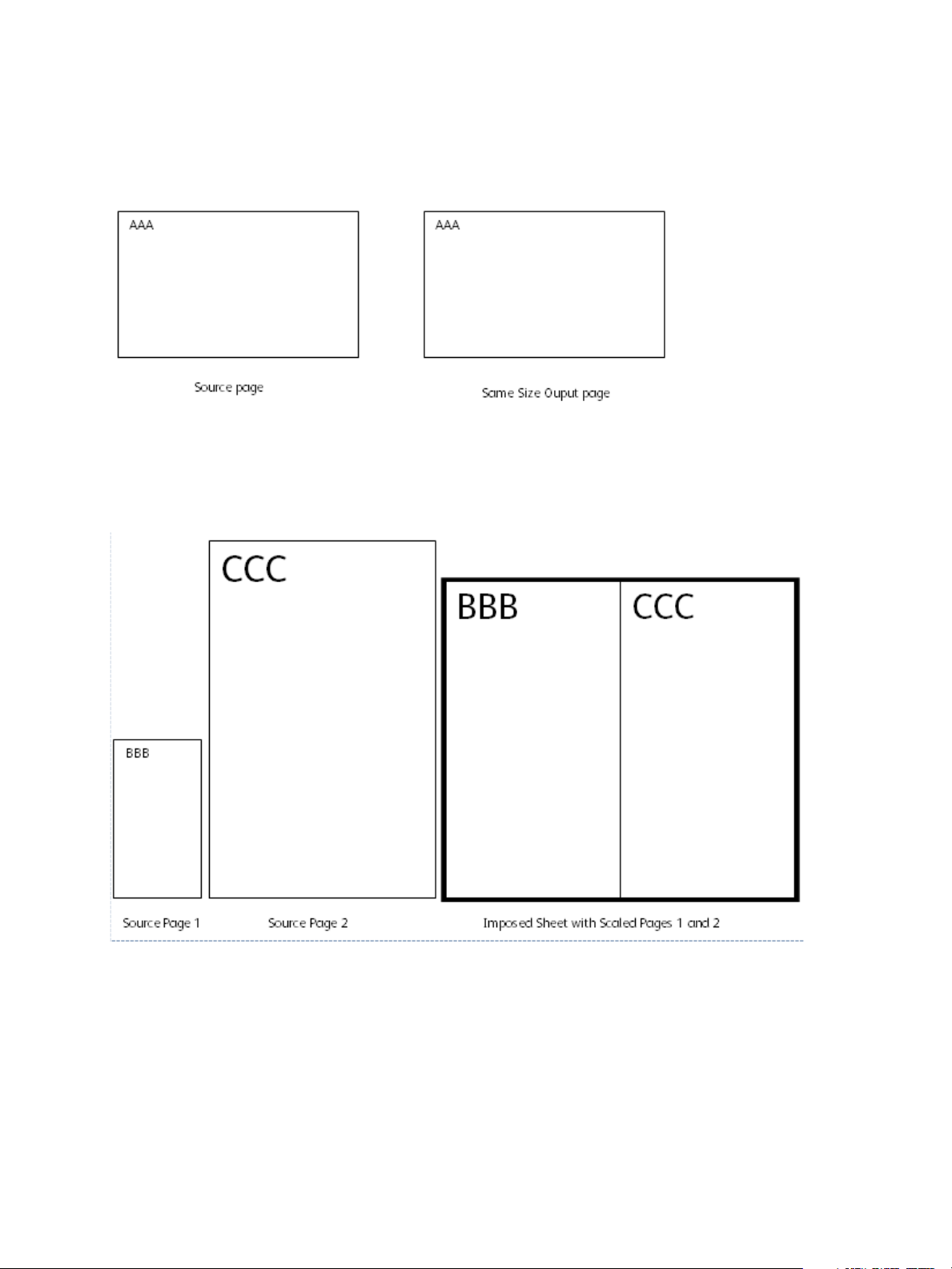

Consideraciones sobre el área de impresión válida

La imposición solo puede colocar páginas lógicas en el área de impresión válida. Las páginas lógicas no se impondrán en el material de imposición, salvo que se encuentren dentro del área de impresión válida.

Consulte Área de impresión válida en la página 6-7 y Área de impresión válida de IPDS en la página 6-8 si desea obtener más información sobre los factores que influyen en el área de impresión válida y sobre cómo IPDS utiliza el área de impresión válida al imponer páginas.

Propiedades de la cola

A continuación se incluyen opciones relacionadas con las colas IPDS:

Opciones

Seleccione el botón de acceso Entrada/Formato. En Entrada, seleccione [Transferencia continua].

Salida

Nota Esta opción no se aplica para CiPress.

El valor prefijado de Orden de salida es Especificado por el sistema. En la mayoría de los productos, supondría un orden de salida N-1 (Descendente).

Nota Esta opción puede crear problemas si no se están procesando juegos (grapado o alguna otra

operación de acabado). El problema se produce porque el trabajo IPDS de transferencia continua puede ser demasiado grande para recibir y reorganizar. El resultado es que al no haber un final lógico para que active la reorganización, una parte del trabajo IPDS se recibe pero no se imprime. A menos que se requiera N-1 para el procesamiento de juegos, Orden de salida debe cambiarse a 1-N (ascendente).

Opciones de PDL

Seleccione el botón de acceso IPDS. Utilice Resolución para determinar la resolución de los datos de salida enviados al motor de impresión. Solo se aceptan los valores de 300 y 600 ppp. Para motores de impresión que no tienen compatibilidad nativa para 300 ppp, se realizará una salida simulada.

2-4

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Instalación y configuración

Selección de medios tonos

Nota La selección de medios tonos de IPDS solo está disponible para productos monocromos

compatibles con IPDS del Servidor de impresión FreeFlow.

En la ventana Opciones avanzadas, se muestra la resolución y los medios tonos correspondientes. Seleccione [Configuración...] para elegir los medios tonos. Elija, por ejemplo: 53, 85 o 106 líneas por pulgada. La opción real de medios tonos propuesta depende de cada producto y resolución. Seleccione los medios tonos de cada resolución en el menú desplegable. Cuando la resolución (ppp) está seleccionada, para todos los trabajos se utilizará automáticamente la pantalla de medios tonos asociada si no se cambia.

En cuanto a los valores de resolución de impresión también compatibles con PostScript, IPDS utiliza la misma opción de medios tonos que utilice PostScript. Por ejemplo, si PostScript utiliza un valor prefijado de medios tonos de 106 lpp para 600 ppp, la herramienta IPDS utilizará el mismo valor de medios tonos para la resolución de 600.

Configuración del papel

Si se utiliza la asignación de bandejas en el Administrador de IPS para realizar cambios de papel de las páginas individuales, asegúrese de que la cola NO tiene definido el bloqueo de la sustitución de atributos del papel.

Programación de márgenes del papel

Nota Esta opción no se aplica para CiPress.

El Servidor de impresión FreeFlow reconocidos por el software intérprete de IPDS. Los márgenes del papel se especifican respecto de la dirección del proceso del motor de impresión. Es decir, la dirección en la que se desplaza la hoja de papel por el motor de impresión.

Los márgenes del papel se programan por medio de la Biblioteca de papeles, en el campo Detalles del papel. Los valores de los márgenes del papel se conservarán en el sistema mientras el papel esté definido en la Biblioteca de papeles. Cuando un papel determinado no necesita márgenes del papel, puede utilizarse texto en el campo Detalles del papel, pero no debe incluir solamente valores numéricos.

Nota El ajuste de los márgenes del papel solo tiene efecto tras hacer clic en [Aplicar] o [Guardar y

aplicar] para el perfil del trabajo actual del Administrador de IPS. El reconocimiento por parte del Administrador de IPS de los cambios del papel puede llevar hasta 20 segundos, por lo que conviene esperar 20 segundos antes de seleccionar [Aplicar] o [Guardar y aplicar] en el Administrador de IPS después de haber introducido detalles del papel con nuevos valores de los márgenes.

de Xerox admite ajustes de márgenes del papel que sean

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

2-5

Instalación y configuración

Cuando cree un papel nuevo (o si modifica uno existente), introduzca los valores de márgenes del papel en el campo Detalles del papel siguiendo estas normas:

1. En la Biblioteca de papeles, abra Propiedades del papel que debe modificar o seleccione [Papel

nuevo] para crear un nuevo tipo de papel.

2. Seleccione el botón de acceso Opciones.

3. Introduzca cuatro números en el campo Detalles del papel. Deben ser números enteros, sin ningún

separador decimal.

- Separe los valores enteros de márgenes del papel con un solo espacio.

- Los valores de márgenes de papel pueden ser positivos o negativos.

- Los márgenes del papel se introducen en unidades de 600 puntos por pulgada. El tamaño

real del margen no depende de la resolución del trabajo.

- Los márgenes del papel se introducen en el siguiente orden de izquierda a derecha: dirección

del proceso de la cara anterior, dirección del proceso cruzado de la cara anterior, dirección del proceso de la cara posterior, dirección del proceso cruzado de la cara posterior.

Figura 2-1. Ajustes de los márgenes

Por ejemplo, si se introducen los valores 100 0 0 600 en el campo Detalles del papel, indicarían:

- dirección del proceso de la cara anterior = 100 (4,23 mm o 1/6 pulg.)

- dirección del proceso cruzado de la cara anterior = 0

- dirección del proceso de la cara posterior = 0

- dirección del proceso cruzado de la cara posterior = 600 (25,4 mm o 1 pulg.)

En la ventana de la Biblioteca de papeles se indica la presencia de márgenes del papel mediante un icono de detalles del papel en la columna Detalles del papel. Si pasa el puntero sobre el icono, el sistema muestra los márgenes del papel que tiene programado dicho papel.

2-6

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Instalación y configuración

Carga de fuentes de contorno residentes AFP de IBM

Nota La carga de fuentes AFP de IBM® es opcional.

IPDS del Servidor de impresión FreeFlow

de Xerox aporta la capacidad de cargar y usar fuentes de contorno ajustables AFP residentes en la impresora. Estas fuentes se cargan desde el CD de juegos de fuentes AFP de IBM describe más adelante como Fuentes para AIX

, que se adquiere de forma separada. La etiqueta CD de juegos de fuentes AFP se

, OS/2®, Windows® NT y Windows® 2000, con número

de pieza LK2T-9269-01.

Esta función se ha mejorado con la ampliación del conjunto de fuentes residentes de la impresora. En concreto, la puerta de enlace IPDS del Servidor de impresión FreeFlow

de Xerox informa de la existencia de un conjunto de fuentes para la impresora IBM 4028. La impresora IBM 4028 incluye un conjunto de fuentes de trama residentes en la impresora. Cuando Compatibilidad de fuente mejorada está activada en el Administrador de IPS, el software de la puerta de enlace IPDS del Servidor de impresión FreeFlow

de Xerox cumple la petición de fuentes de trama sustituyendo la fuente de

contorno equivalente del tamaño en puntos solicitado.

Nota Al pedir el juego de fuentes AFP, utilice el número de pieza actual LK2T-926901. Los CD con el

número de pieza antiguo 5648-113 aún son válidos.

Las fuentes se convierten para su uso con los trabajos IPDS y se guardan en la impresora cuando se cargan. Si bien las fuentes residen en la impresora, no se pueden ver mediante el Administrador de

fuentes del Servidor de impresión FreeFlow

de Xerox. Se pueden ver usando la función Administrar fuentes en el Administrador de IPS. Se proporciona un trabajo de ejemplo para verificar que se haya instalado correctamente en el servidor de impresión la compatibilidad con las fuentes de contorno residentes. Para agregar o eliminar fuentes, consulte la ayuda en línea del Administrador de IPS.

Se proporciona una fuente de contorno residente prefijada para los casos en que la fuente AFP solicitada no es residente o se solicita específicamente la fuente prefijada. Esta fuente prefijada no se puede cambiar. Se puede activar Compatibilidad de fuente mejorada para los entornos de host que esperan la sustitución de fuentes de contorno residentes para las fuentes de trama.

Soporte de fuente mejorado

La función Compatibilidad de fuente mejorada es una extensión de la compatibilidad con fuentes de contorno residentes en la impresora de IPDS del Servidor de impresión FreeFlow de los sistemas host descargan las fuentes de trama requeridas. Se obtiene la máxima ventaja de esta

función al utilizar un entorno de host i5/OS

i5/OS

(OS/400®) espera que la compatibilidad con fuentes de contorno incluya todos los tipos de

(System i) con fuentes de contorno residentes. El host

fuentes y que la impresora resuelva los requisitos de sustitución de fuentes. No se hace ninguna diferencia entre las solicitudes de fuentes de trama y fuentes de contorno. Esta función también puede ser beneficiosa para otros entornos de host que requieren la resolución de errores de fuentes.

de Xerox. La mayoría

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

2-7

Instalación y configuración

Utilice la información siguiente para decidir si se activa o desactiva la función Compatibilidad de fuente mejorada:

• Activado: cuando la opción Compatibilidad de fuente mejorada está activada, si el host solicita

una fuente de trama, IPDS del Servidor de impresión FreeFlow

de Xerox sustituye una fuente de contorno residente equivalente, si hay una disponible. Si el host solicita una fuente para la cual no existe una fuente de contorno residente que corresponda o sea equivalente, se empleará la fuente de contorno residente prefijada.

• Desactivado: cuando la opción Compatibilidad de fuente mejorada está desactivada, no se lleva a cabo la sustitución de la fuente. Se aceptan las solicitudes de fuentes residentes. El host descarga todas las demás fuentes. La fuente de contorno residente prefijada sólo se utiliza cuando así lo solicite de forma explícita el host.

Configuración de i5/OS® (System i)

Se deben configurar varios parámetros para que admita fuentes de contorno residentes. Si no se configuran estos parámetros correctamente, los trabajos enviados desde i5/OS esperan las fuentes de contorno residentes pueden fallar o imprimir páginas en blanco. Si el host es un

System i con i5/OS

y requiere compatibilidad con fuentes de contorno residentes, la configuración

recomendada es:

• En el host i5/OS

, configure la opción Fuente residente en el objeto de configuración PSF con

*YES (SÍ).

• En el Administrador de IPS, asegúrese de que Compatibilidad de fuente mejorada esté Activado.

• En el Administrador de IPS, cargue las fuentes AFP mediante el cuadro de diálogo Administrar fuentes.

(System i) que

Definición de una impresora lógica

Antes de usar IPDS del Servidor de impresión FreeFlow® de Xerox para procesar los flujos de datos

IPDS, el host debe tener una impresora definida para IPDS del Servidor de impresión FreeFlow Xerox con los requisitos siguientes:

• Para la conectividad TCP/IP, la dirección IP (protocolo de Internet) y el número de puerto de la impresora deben coincidir con la dirección IP y el número de puerto de la impresora. Los números de puerto válidos son los comprendidos entre 5001 y 65535.

• Para la conectividad de canal, la dirección de unidad especificada para la definición de impresora del host debe ser un valor único y debe coincidir con la dirección de unidad especificada en el Administrador de IPS.

• Para z/OS

(MVS), la impresora debe estar definida como equipo de tipo AFP.

La conectividad TCP/IP y de canal se puede definir en el menú desplegable del Administrador de IPS del cuadro de diálogo Configuración del sistema.

Nota El PSF utiliza de forma prefijada el número de puerto 5001 si no se cambia el puerto en la

definición de la impresora. Si necesita utilizar otro valor que no sea el prefijado, no utilice números de puerto que ya estén ocupados por otras puertas de enlace del servidor de impresión. Por ejemplo, 9100 y 9400 son valores prefijados utilizados por puertas de enlace del Servidor de impresión FreeFlow Xerox; NO UTILICE ninguno de los dos como número de puerto para TCP/IP de IPDS.

2-8

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Instalación y configuración

Instalación del software de IPDS

Para una instalación satisfactoria del software IPDS del Servidor de impresión FreeFlow® de Xerox y la configuración correcta de la impresora y la cola, se deben completar los pasos siguientes:

• Instale el software de IPDS del Servidor de impresión FreeFlow servicio de Xerox.

Nota Es necesario reiniciar el Servidor de impresión FreeFlow® de Xerox.

• Asegurarse de que el archivo de licencia del intérprete de IPDS esté cargado y de que IPDS esté activo y habilitado en el Administrador de funciones del servidor de impresión.

. Esta tarea la realiza el técnico de

Nota Es necesario reiniciar el Servidor de impresión FreeFlow

de Xerox.

• Asegurarse de que haya una cola de impresión de transmisión continua definida en el servidor de impresión para el sistema. Puede ver esta cola usando el Administrador de colas del servidor de impresión. Esta cola de impresión inicialmente tiene definido el valor Sí en Aceptar y en Liberar.

• Asegurarse de que no se haya configurado la sustitución en la cola para ninguna propiedad definida anteriormente en esta sección.

• Asegurarse de que el Administrador de IPS tiene la cola de transferencia continua seleccionada como parte del Perfil de trabajo activo.

Para verificar que la instalación y la configuración inicial hayan sido correctas, imprima un trabajo de host y un trabajo de ejemplo en el tamaño Carta o A4. Consulte la sección Rastrear. La verificación de la instalación termina cuando ambos trabajos se imprimen correctamente.

Nota Es importante recordar que nunca debe enviarse un trabajo IPDS a un servidor de impresión que

esté en pausa. Los trabajos IPDS se quedan bloqueados si se envían a un sistema en estado de pausa. Es un comportamiento normal en trabajos IPDS; aunque todos los demás tipos de PDL pueden realizar el RIP y esperar a que la impresora esté lista, los trabajos IPDS no pueden hacerlo.

Además, si ha instalado las fuentes de contorno residentes AFP de IBM

, imprima el trabajo de

muestra scfont.trc para verificar que las fuentes se han cargado correctamente.

Impresión de un trabajo de rastreo en el Administrador de IPS

Durante el proceso de instalación, se proporcionan seis trabajos de rastreo de muestra de IPDS del

Servidor de impresión FreeFlow funcionamiento de la impresora después de instalar el software IPDS del Servidor de impresión FreeFlow

de Xerox o para fines de diagnóstico:

• afptrace.let: imprime un trabajo de muestra IPDS con formato para papel de tamaño Carta.

• afptrace.a4: imprime un trabajo de muestra IPDS con formato para papel de tamaño A4.

• scfont.trc: imprime un trabajo de muestra IPDS con fuentes de contorno residentes y formato para papel de tamaño Carta o A4.

• micrtrace.letter: imprime un trabajo de muestra IPDS con reconocimiento de caracteres en tinta magnética (MICR) y formato para papel de tamaño Carta.

de Xerox. Estos trabajos se pueden usar para verificar el

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

2-9

Instalación y configuración

• micrtrace.a4: imprime un trabajo MICR IPDS de muestra con formato para papel de tamaño A4.

• micrtrace.legal: imprime un trabajo MICR IPDS de muestra con formato para papel de tamaño Extra Oficio.

Para que el archivo de rastreo scfont.trc se imprima correctamente, las fuentes AFP de IBM

se deben

cargar en la impresora y la función Compatibilidad de fuente mejorada debe estar activada.

Nota Estos trabajos solo prueban el procesamiento de IPDS del Servidor de impresión FreeFlow

en la

impresora.

Los archivos de rastreo están configurados para utilizar los parámetros de instalación prefijados. Si planea ejecutar el rastreo para papel de tamaño A4 en lugar de Carta, cambie de Carta a A4 la opción Definición de papel para la bandeja 1 de IPDS del Servidor de impresión FreeFlow

de Xerox. En el Administrador de IPS, debe asignar un papel a cada bandeja de IPDS del Servidor de impresión FreeFlow

de Xerox especificada en el flujo de datos de IPDS.

Para los trabajos de verificación de la instalación, use papel Carta o A4. Consulte en la ayuda en línea del Administrador de IPS los procedimientos específicos.

Impresión de un trabajo de prueba desde el host

Para verificar las comunicaciones entre el host y la impresora, realice los pasos siguientes para imprimir un trabajo de prueba desde el host:

1. Asegúrese de que IPDS del Servidor de impresión FreeFlow

de Xerox está funcionando pero se

encuentra en estado de reposo.

2. Inicie la impresora lógica desde el host y compruebe que está activa.

3. Envíe un flujo de datos de impresión de IPDS desde el host al servidor de impresión.

2-10

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Uso del Administrador de IPS del Servidor de

impresión FreeFlow

En este capítulo se describe cómo acceder al Administrador de IPS para configurar y administrar los parámetros de IPDS.

Para obtener más detalles y los procedimientos específicos, consulte la ayuda en línea del Administrador de IPS.

Nota El Administrador de IPS también está disponible a través del Servidor de impresión remoto

FreeFlow

Configuración del Administrador de IPS

En esta sección se describe cómo conectarse con el Administrador de IPS y acceder a sus pantallas. Las pantallas del administrador de IPS se utilizan para:

• configurar los parámetros de conexión de host

• detener y continuar el procesamiento IPDS

• definir el contenido de las bandejas de papel o las ubicaciones de salida de la impresora

• guardar opciones de trabajos

de Xerox.

de Xerox

Inicio de sesión en el Administrador de IPS

Iniciar una sesión como un tipo de usuario específico permite acceder a funciones especiales que no están disponibles para el usuario normal. Antes de iniciar una sesión, debe conocer su nivel de acceso de usuario y la clave.

Inicie una sesión en el servidor de impresión para acceder al Administrador de IPS en el nivel de inicio de sesión necesario.

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

3-1

Uso del Administrador de IPS del Servidor de impresión FreeFlow® de Xerox

Opciones de menú del Administrador de IPS

Archivo

La única opción del menú Archivo es Administrar perfiles de trabajos. Es la misma opción del botón Administrar perfiles de trabajos de la ventana Administrador de IPS.

Sistema

El menú Sistema dispone de los siguientes comandos del operador:

• Poner fuera de línea

•Poner en línea

• Parar

•Continuar

• Configuración del sistema

• Administrar fuentes

•Rastrear

• Reiniciar la puerta de enlace IPS

Poner fuera de línea/Poner en línea

Este comando permite alternar entre los modos en línea y fuera de línea. El Administrador de IPS no se pone en línea mientras no se le solicite hacerlo. Este comando es de interés solamente cuando se ha seleccionado el canal como interfaz del host en el cuadro de diálogo Configuración del sistema. El comando se desactiva cuando se selecciona TCP/IP como interfaz del host.

Parar/Continuar

Este comando permite alternar entre los modos de parada y reanudación. Cuando está seleccionado Parar, la función IPDS presenta un estado de no listo ante el host y las páginas que se están imprimiendo del host de IPDS dejan de imprimirse. Continuar presenta un estado de preparado y la impresión continúa.

Configuración del sistema

A continuación se presentan las funciones que controlan la configuración del sistema y afectan a la forma en la que IPDS se comunica con el host y el servidor de impresión.

• La interfaz del host permite seleccionar el método de conexión del Administrador de IPS con el

host, ya sea TCP/IP o mediante canal.

- La configuración de la conexión TCP/IP permite identificar el número de puerto TCP/IP usado

con la dirección TCP/IP asignada al servidor de impresión para enviar datos al Administrador de IPS desde el sistema host.

- La configuración de la conexión del canal permite identificar la dirección de la unidad y la

velocidad del canal asignados al servidor de impresión para enviar datos al Administrador de IPS desde el sistema host.

3-2

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Uso del Administrador de IPS del Servidor de impresión FreeFlow® de Xerox

Nota Los modos de canal son dictados por el host, las velocidades del extensor de canal del host y

otras propiedades del canal de bus y etiqueta. Consulte con el programador de sistemas para determinar la velocidad de canal adecuada.

• Desplazar hoja después de resolver error de la impresora: desplaza una hoja de la pila cuando se

produce un problema en la impresora que exige la retirada del papel del recorrido del papel. Este desplazamiento permite al operador saber cuándo se interrumpió la salida y comprobar con más facilidad que se ha conservado la integridad del trabajo tras haber solucionado el error.

• Usar el gris como color: controla la simulación del color en impresoras monocromas mediante la

escala de grises. Si la opción está desactivada, los objetos IPDS que requieren color se imprimen como negro sólido. Si la opción está activada, los objetos IPDS que requieren color se imprimen con escala de grises para simular el color. Esta opción no está disponible en impresoras que imprimen en cuatricromía.

• Espacio de memoria compartida: indica el tamaño del segmento de memoria compartida que

utilizarán los componentes IPDS internos del Servidor de impresión FreeFlow

de Xerox.

El espacio de memoria compartida está comprendido entre 16 y 1024 MB. El valor prefijado es 64 MB para sistemas de impresión monocromos, 128 MB para sistemas de impresión en color y 512 MB para los sistemas CiPress.

Nota Un valor demasiado alto puede causar problemas debido a que algunos componentes del

sistema no pueden obtener memoria suficiente y un valor demasiado bajo reduce el rendimiento del sistema. Puede que sea necesario realizar ajustes precisos para encontrar el mejor valor de esta opción para su aplicación o instalación.

• Tiempo de espera del trabajo: puede seleccionarse entre 1 y 60 segundos, siendo el valor prefijado

de 10 segundos. Si no se recibe ninguna comunicación del host durante todo el tiempo de espera especificado, el trabajo terminará.

• Modelo de la impresora: el cuadro de diálogo Configuración del sistema del Administrador de IPS

permite elegir entre varios modelos de impresora del grupo 3 de IBM. Los modelos de impresora disponibles son:

- 3812

- 3825

- 3827

- 3935

Se puede introducir cualquier valor de cuatro dígitos en el cuadro de texto; sin embargo, IPDS del Servidor de impresión FreeFlow

de Xerox solo funcionará de acuerdo con los protocolos de impresora del grupo 3 de IPDS, independientemente del número de modelo de impresora indicado. Esta selección de modelo de impresora se utiliza para que el administrador o el programador del sistema pueda identificar el sistema en el host como si fuera una impresora de IBM en particular.

Nota Esta opción no se aplica para CiPress.

• Modelo antiguo: cuando el modelo antiguo está desactivado, IPDS del Servidor de impresión FreeFlow

informa al host durante el arranque de que admite contenedores de objetos en estado inicial (es decir, entre trabajos). Algunos hosts, como el RS 6000 con función de servicios de impresión (PSF) 2.1 y OS2 con PSF 2 versión 2.1, no admiten contenedores de objetos y notifican la compatibilidad con contenedores de objetos como un estado de error. Estos hosts no se comunicarán

con IPDS del Servidor de impresión FreeFlow

a menos que esté activado el modelo antiguo.

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

3-3

Uso del Administrador de IPS del Servidor de impresión FreeFlow® de Xerox

Nota Esta opción no se aplica para CiPress.

• Desactivar Fin del trabajo: esta función mejora el rendimiento de una serie de trabajos breves. Aunque los límites de trabajo de IPDS siguen reconociéndose cuando esta función se encuentra en uso, el Administrador de trabajos del servidor de impresión no procesa los trabajos individualmente. La eliminación de los gastos generales de administración de trabajos puede ahorrar una cantidad de tiempo considerable para cada trabajo cuando el rendimiento es un factor a tener en cuenta. No obstante, el uso de la opción Desactivar Fin del trabajo no evita que el servidor de impresión agregue sus propias portadas a un trabajo ni que realice un rastreo individual de los trabajos en el Administrador de trabajos.

La caducidad del tiempo de espera del fin del trabajo hace que el servidor de impresión reconozca el final de un trabajo IPDS, incluso cuando la opción Desactivar Fin del trabajo esté activada.

Cambiar y guardar la configuración del sistema pulsando el botón Aceptar requiere que la puerta de enlace IPDS informe al host respecto de los cambios. Esto debería hacerse cuando la impresora no esté procesando ningún trabajo IPDS. Si se guardan los cambios mientras se está imprimiendo un trabajo IPDS, este se interrumpirá y el host volverá a empezarlo o continuará con él desde el último punto de control; esto podría producir hojas duplicadas. Este es el comportamiento normal. De no ser que el trabajo debe interrumpirse para utilizar la nueva configuración, solamente deben realizarse cambios cuando la impresora no está imprimiendo.

Administrar fuentes

Nota El cuadro de diálogo Administrar fuentes aparece solamente cuando el usuario está conectado

como Administrador del sistema.

El cuadro de diálogo Administrar fuentes permite efectuar las siguientes operaciones para fuentes residentes:

• Enumerar fuentes residentes: al abrir el cuadro de diálogo Administrar fuentes, se muestra una lista con todas las fuentes IPDS residentes en el sistema.

• Eliminar todas las fuentes residentes: no es posible eliminar fuentes IPDS residentes individuales. En lugar de ello, el cuadro de diálogo Administrar fuentes permite solicitar la eliminación de todas las fuentes residentes. Tenga presente que la ejecución de esta acción en el momento equivocado podría ocasionar errores de impresión, puesto que el cuadro de diálogo Administrar fuentes no tiene forma de probar si existen determinadas fuentes que aún están siendo usadas. Por este motivo, se mostrará un cuadro de diálogo de confirmación acompañado de una advertencia antes de completar esta acción. Para evitar problemas, lo más seguro es purgar la impresora y colocarla fuera de línea antes de eliminar las fuentes.

• Imprimir lista de fuentes: al abrir el cuadro de diálogo Imprimir lista de fuentes, el cuadro de diálogo Administrar fuentes proporciona selecciones de cola, caras impresas (cara 1/2) y cantidad. El cuadro de diálogo Administrar fuentes permite que la lista de fuentes se pueda imprimir en cualquier cola del sistema. No es posible seleccionar las fuentes que se incluyen en la lista impresa. Lo que se imprimirá será la lista completa de fuentes.

• Importar fuentes de CD: el cuadro de diálogo Administrar fuentes permite cargar fuentes de un CD-ROM de fuentes con formato IBM

. IPDS del Servidor de impresión FreeFlow® solo puede

importar desde un CD fuentes de contorno AFP.

• Expulsar CD: esta opción permite solicitar al sistema que expulse un CD-ROM.

Nota Para obtener más información sobre fuentes, consulte Carga de fuentes de contorno residentes AFP de IBM®.

3-4

Servidor de impresión Xerox FreeFlow Guía del usuario de IBM® IPDS

Uso del Administrador de IPS del Servidor de impresión FreeFlow® de Xerox

Rastrear

La información de rastreo resulta útil para diagnosticar y corregir eventuales problemas con el software de IPDS del Servidor de impresión FreeFlow

de Xerox. El archivo de rastreo debe formar parte del

conjunto de archivos de diagnóstico suministrados con un archivo de carga externa.

Nota Si tiene problemas con el Administrador de IPS que no puede solucionar, como por ejemplo,

problemas de conectividad del canal, póngase en contacto con el representante local del servicio técnico de Xerox para obtener asistencia.

Las funciones de rastreo de diagnóstico del Administrador de IPS permiten capturar o reproducir un rastreo del flujo de datos IPDS, o bien capturar mensajes de diagnóstico con los archivos de registro del Administrador de IPS mientras el servidor de impresión procesa un flujo de datos. Aunque el técnico de servicio de Xerox realiza funciones de rastreo, se le podría pedir que efectuase una o más de estas funciones como preparación para una llamada de servicio.

Se requiere acceso como administrador del sistema para acceder y usar las funciones de rastreo.

• Capturar rastreo: captura datos IPDS de un archivo conforme se reciben del host. El archivo de rastreo incluye además los datos de respuesta que la impresora haya enviado al host. El archivo de rastreo se guarda en el directorio /opt/XRXnps/XRXipds/ipdstraces.

• Reproducir rastreo: reproduce el archivo de rastreo previamente capturado. El archivo de rastreo también se puede imprimir. Cuando se selecciona un archivo de rastreo para la reproducción, el sistema se desconecta automáticamente del host y se vuelve a conectar cuando ha concluido la reproducción.

Nota Durante la captura o reproducción del rastreo, la configuración del trabajo y las asignaciones de

bandejas y del apilador no están disponibles y no se pueden cambiar hasta que se complete el rastreo.

Reiniciar la puerta de enlace IPS

Al seleccionar Reiniciar la puerta de enlace IPS, comienza una nueva sesión de comunicación con el host sin reiniciar el servidor de impresión. Si se selecciona cuando está activo un trabajo IPDS, el host vuelve a enviar el trabajo desde la página 1 o desde el último punto de control.

Editor de perfiles de trabajo

La pantalla del Administrador de IPS es la pantalla principal del sistema para la compatibilidad con IPDS. Es el punto de entrada a todas las otras pantallas que se usan en la administración del flujo de datos de IPDS. Las opciones del cuadro de diálogo “Administrar perfiles de trabajos” del Administrador

de IPS permiten introducir los valores específicos de IPDS del Servidor de impresión FreeFlow Xerox para componer las páginas especificadas por el flujo de datos IPDS. El servidor de impresión retiene los valores de todos los parámetros durante el cierre y restaura las opciones la siguiente vez que se inicia el sistema IPDS.

Los valores especificados permanecerán vigentes hasta que decida modificarlos. Si modifica estos valores para procesar un flujo de datos IPDS específico, asegúrese de restaurar los valores con las opciones originales una vez finalizado el trabajo. De lo contrario, todos los flujos de datos IPDS posteriores podrían procesarse incorrectamente.

Servidor de impresión Xerox FreeFlow

Guía del usuario de IBM® IPDS

3-5

+ 53 hidden pages
