XEROX 3600 User Manual [de]

Dieses Handbuch dient ausschließlich zu Informationszwecken. Alle hier enthaltenen Informationen können jederzeit ohne weiteres geändert werden. Die Xerox Corporation haftet nicht für direkte oder indirekte Schäden auf Grund oder in Verbindung mit der Benutzung dieses Handbuchs.

• Phaser 3600, Phaser 3600/B, Phaser 3600/N und Phaser 3600/DN sind Warenzeichen der Xerox Corporation.

• Xerox und das Xerox-Logo sind Warenzeichen der Xerox Corporation.

• Centronics ist eine Marke der Centronics Data Computer Corporation.

• IBM und IBM PC sind Marken der International Business Machines Corporation.

• PCL und PCL 6 sind Marken der Hewlett-Packard Company.

• Microsoft, Windows, Windows 2000, Windows NT 4.0, Windows XP und Windows 2003 sind eingetragene Marken der Microsoft Corporation.

• PostScript 3 ist eine Marke von Adobe System, Inc.

• UFST® und MicroType™ sind eingetragene Marken des Geschäftsbereichs Agfa der Bayer Corp.

• TrueType, LaserWriter und Macintosh sind Marken der Apple Computer, Inc.

• Alle anderen Marken- oder Produktnamen sind Marken ihrer jeweiligen Firmen oder Organisationen.

INHALTSVERZEICHNIS

1. Einführung

Sonderfunktionen .................................................................................................................................................... 1.1

Übersicht über den Drucker .................................................................................................................................... 1.2

Weitere Informationsquellen ................................................................................................................................... 1.4

2. Systemeinrichtung

Bedienfeld-Menüs ................................................................................................................................................... 2.1

Überblick über die Menüs ....................................................................................................................................... 2.1

Testseite drucken .................................................................................................................................................. 2.10

Ändern der Displaysprache ................................................................................................................................... 2.10

3. Überblick über die Software

Mitgelieferte Software ............................................................................................................................................. 3.1

Druckertreiberfunktionen ......................................................................................................................................... 3.2

Systemanforderungen ............................................................................................................................................. 3.2

4. Netzwerkeinrichtung (nur Phaser 3600/N, Phaser 3600/DN)

Einführung ............................................................................................................................................................... 4.1

Unterstützte Betriebssysteme ................................................................................................................................. 4.1

Konfigurieren von TCP/IP ....................................................................................................................................... 4.2

Konfigurieren von EtherTalk .................................................................................................................................... 4.2

Konfigurieren von IPX-Rahmentypen ...................................................................................................................... 4.2

Einstellen der Ethernet-Geschwindigkeit ................................................................................................................ 4.3

Wiederherstellen der Netzwerkkonfiguration .......................................................................................................... 4.3

Drucken einer Netzwerkkonfigurationsseite ............................................................................................................ 4.3

Konfiguration von 802.1x ........................................................................................................................................ 4.3

Konfiguration von Anschluss 9100 .......................................................................................................................... 4.3

Konfigurieren von LPR ............................................................................................................................................ 4.4

Konfigurieren von IPP ............................................................................................................................................. 4.4

Konfigurieren von SLP ............................................................................................................................................ 4.4

Konfigurieren von CentreWare IS ........................................................................................................................... 4.4

5. Einlegen von Druckmedien

Auswählen des Druckmaterials ............................................................................................................................... 5.1

Einlegen von Papier ................................................................................................................................................ 5.4

Auswählen eines Ausgabebereichs ........................................................................................................................ 5.8

6. Grundlagen zum Drucken

Drucken eines Dokuments ...................................................................................................................................... 6.1

Abbrechen eines Druckauftrags .............................................................................................................................. 6.1

7. Verbrauchsmaterialien und Zubehör bestellen

Verbrauchsmaterialien ............................................................................................................................................ 7.1

Zubehör ................................................................................................................................................................... 7.1

Bestellvorgang ........................................................................................................................................................ 7.1

8. Wartung

Drucken: Informationsblatt ...................................................................................................................................... 8.1

Drucker reinigen ...................................................................................................................................................... 8.1

Druckkartusche warten ........................................................................................................................................... 8.3

Verschleißteile ......................................................................................................................................................... 8.6

9. Problemlösung

Beseitigen von Papierstaus ..................................................................................................................................... 9.1

Checkliste zur Fehlerbehebung .............................................................................................................................. 9.7

Die Status-LED ....................................................................................................................................................... 9.8

Bedeutung der Display-Meldungen ......................................................................................................................... 9.8

Meldungen zur Druckkartusche ............................................................................................................................ 9.11

Allgemeine Druckerprobleme lösen ...................................................................................................................... 9.12

Probleme mit der Druckqualität lösen ................................................................................................................... 9.15

Allgemeine Probleme unter Windows ................................................................................................................... 9.18

Allgemeine Probleme mit PostScript ..................................................................................................................... 9.18

Allgemeine Probleme mit Linux ............................................................................................................................. 9.19

Allgemeine Probleme beim Macintosh .................................................................................................................. 9.20

10. Installieren von optionalem Zubehör

Vorsichtsmaßnahmen beim Installieren von Zubehör ........................................................................................... 10.1

Speicher-DIMM installieren ................................................................................................................................... 10.1

11. Technische Daten

Technische Daten des Druckers ........................................................................................................................... 11.1

Sicherheit

2. Wartungsmaßnahmen, die nicht in der Bedienungsanleitung

beschrieben sind, dürfen nicht ausgeführt werden.

Lesen Sie diese Sicherheitshinweise sorgfältig durch, bevor Sie dieses Produkt in Betrieb nehmen, um die Sicherheit beim Betrieb des Geräts zu gewährleisten.

Das Xerox-Produkt und die Verbrauchsmaterialien wurden entsprechend strengen Sicherheitsanforderungen entwickelt und getestet. Dazu gehören die Genehmigung der zuständigen Sicherheitsbehörden und die Einhaltung etablierter Umweltschutzstandards. Lesen Sie die folgenden Anweisungen sorgfältig durch, bevor Sie das Produkt bedienen und nutzen Sie die Hinweise auch zukünftig als Referenz, um einen störungsfreien und sicheren Betrieb des Geräts zu gewährleisten.

In den Sicherheits- und Leistungstests dieses Produkts wurden nur Xerox-Materialien verwendet.

WARNUNG: Dieses Warnzeichen weist die

Benutzer auf die Möglichkeit von körperlichen Verletzungen hin.

WARNUNG: Dieses Warnzeichen weist die Benutzer

auf heiße Oberflächen hin.

ACHTUNG: Dieses Symbol weist darauf hin, dass

ein Laser im Gerät verwendet wird. Der Benutzer wird gewarnt, dass die entsprechenden Sicherheitsinformationen gelesen und eingehalten werden müssen.

WARNUNG: Dieses Produkt muss an einen

Stromkreis mit Schutzerde angeschlossen werden.

Bereiche, auf die der Bediener zugreifen kann

Bei der Konstruktion wurde der Zugriff der Bedienperson auf ausschließlich sichere Bereiche bereitgestellt. Der Bedienerzugriff auf gefährliche Bereiche ist durch Abdeckungen oder Schutzvorrichtungen eingeschränkt, die nur mithilfe eines Werkzeugs entfernt werden können. Diese Abdeckungen oder Schutzvorrichtungen dürfen unter keinen Umständen entfernt werden.

WARNUNG: Verwenden Sie bei den

Reinigungsarbeiten keine Sprays. Reinigungssprays können explosiv und entflammbar sein, wenn Sie bei einem elektromechanischen Gerät verwendet werden.

3. Verwenden Sie Verbrauchsmaterialien und Reinigungsmittel

stets entsprechend den Anweisungen in diesem Handbuch.

4. Entfernen Sie unter keinen Umständen Abdeckungen und

Schutzvorrichtungen, die mit Schrauben befestigt sind. Hinter diesen Abdeckungen befinden sich keine Teile, die von der Bedienperson gewartet oder repariert werden könnten.

Sicherheitshinweise zum Betrieb

Das Xerox-Gerät und die Verbrauchsmaterialien wurden entsprechend strengen Sicherheitsanforderungen entwickelt und getestet. Diese beinhalten eine Untersuchung durch eine Sicherheitsbehörde, die Zulassung sowie die Übereinstimmung mit etablierten Umweltstandards.

Befolgen Sie stets die Sicherheitsrichtlinien, um den fortgesetzten sicheren Betrieb des Xerox Geräts zu gewährleisten:

Vorgaben:

• Befolgen Sie stets alle Warnungen und Anweisungen, die auf dem Gerät vermerkt oder zum Lieferumfang des Geräts gehören.

• Bevor Sie das Gerät reinigen, trennen Sie das Netzkabel von der Steckdose. Verwenden Sie stets Materialien, die speziell für das Produkt entwickelt wurden. Die Verwendung anderer Materialien kann Leistungseinbußen und gefährliche Situationen zur Folge haben.

WARNUNG: Verwenden Sie bei den

Reinigungsarbeiten keine Sprays. Reinigungssprays können explosiv und entflammbar sein, wenn Sie bei einem elektromechanischen Gerät verwendet werden.

Wartungsinformationen

1. Alle Wartungsverfahren, die von der Bedienperson ausgeführt

werden können, werden in der Bedienungsanleitung beschrieben, die zum Lieferumfang des Geräts gehört.

• Gehen Sie stets mit äußerster Vorsicht vor, wenn Sie das Gerät transportieren oder an einem anderen Standort aufstellen. Wenden Sie sich an den Xerox Kundendienst vor Ort, um den Umzug des Kopierers an einen neuen Standort außerhalb des Gebäudes zu organisieren.

• Das Gerät muss stets auf einer festen Oberfläche aufgestellt werden (nicht auf einem weichen Teppich), die ausreichend stabil ist, um das Gewicht der Maschine zu tragen.

Sicherheitsinformationen zur elektrischen Anlage

• Stellen Sie die Maschine stets an einem Platz mit ausreichender Belüftung und Platz für Servicemaßnahmen auf.

• Trennen Sie stets vor jedem Reinigen das Gerät von der Stromversorgung.

HINWEIS: Die Maschine von Xerox ist mit einer

Energiesparvorrichtung ausgerüstet, um Strom zu sparen, wenn das Gerät nicht verwendet wird. Das Gerät kann ununterbrochen eingeschaltet sein.

ACHTUNG: Metallische Oberflächen im Fixierer

sind u. U. heiß. Beim Beheben von Papierstaus in diesen Bereichen ist besondere Vorsicht angebracht. Achten Sie darauf, keine metallischen Oberflächen zu berühren.

Verbote:

• Verwenden Sie keinen Erdungszwischenstecker, um den Drucker an eine Steckdose anzuschließen, die nicht über einen Erdungsanschluss verfügt.

• Führen Sie keine Wartungsmaßnahmen durch, die nicht speziell in dieser Dokumentation beschrieben wurden.

• Achten Sie darauf, dass die Entlüftungsschlitze nicht blockiert sind. Sie dienen dazu, die Überhitzung des Druckers zu vermeiden.

• Entfernen Sie unter keinen Umständen Abdeckungen und Schutzvorrichtungen, die mit Schrauben befestigt sind. Hinter diesen Abdeckungen befinden sich keine Bereiche, die von der Bedienperson gewartet werden könnten.

• Stellen Sie die Maschine nicht in der Nähe einer Heizung oder einer anderen Wärmequelle auf.

1. Die für die Maschine vorgesehene Steckdose muss den

Anforderungen entsprechen, die auf dem Datenschild auf der Rückseite des Druckers aufgeführt sind. Wenn Sie nicht sicher sind, dass die Stromversorgung am Einsatzort des Druckers diese Anforderungen erfüllt, wenden Sie sich an das örtliche Stromversorgungsunternehmen oder einen Elektriker.

2. Die Steckdose sollte sich in der Nähe der Maschine befinden

und leicht zugänglich sein.

3. Verwenden Sie das Stromkabel aus dem Lieferumfang der

Maschine. Verwenden Sie keine Verlängerungsschnur und entfernen Sie den Stecker nicht oder nehmen daran Veränderungen vor.

4. Stecken Sie das Netzkabel direkt in eine ordnungsgemäß

geerdete Steckdose ein. Wenden Sie sich an einen Elektriker, wenn Sie nicht wissen, ob eine Steckdose geerdet ist oder nicht.

5. Verwenden Sie keinen Adapter, um den Drucker an eine

Steckdose anzuschließen, die nicht über einen Erdungsanschluss verfügt.

6. Stellen Sie das Gerät nicht an einem Ort auf, an dem Personen

auf das Kabel treten oder darüber stolpern könnten.

7. Stellen Sie keine Gegenstände auf das Netzkabel.

8. Umgehen oder setzen Sie keine elektrischen oder

mechanischen Sperren außer Kraft.

9. Schieben Sie keine Gegenstände in die Schlitze oder

Öffnungen der Maschine. Elektrische Schläge oder Brand können die Folge sein.

10. Achten Sie darauf, dass die Entlüftungsschlitze nicht blockiert

sind. Diese Öffnungen werden verwendet, um die Maschine von Xerox ordnungsgemäß zu kühlen.

• Führen Sie keine Gegenstände, welcher Art auch immer, in die Belüftungsöffnungen ein.

• Elektrische oder mechanische Sperren und Verriegelungen dürfen weder außer Kraft gesetzt noch umgangen werden.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem Personen auf das Kabel treten oder darüber stolpern könnten.

• Dieses Gerät darf nur in einen Raum aufgestellt werden, wenn für ordnungsgemäße Belüftung gesorgt ist. Wenden Sie sich an den für Sie zuständigen autorisierten Fachhändler vor Ort, wenn Sie weitere Informationen benötigen.

Stromversorgung

1. Dieses Gerät darf nur an eine geeignete Stromversorgung

angeschlossen werden, die den Angaben auf dem Datenschild entspricht. Wenn Sie nicht sicher sind, ob die Stromversorgung am Einsatzort des Druckers diese Anforderungen erfüllt, wenden Sie sich an ein Elektrofachgeschäft.

WARNUNG: Dieses Gerät muss an einen

Stromkreis mit Schutzerde angeschlossen werden. Zum Lieferumfang dieses Geräts gehört ein Stecker mit einem Erdschutzleiter. Dieser Stecker passt nur in eine geerdete Steckdose. Dabei handelt es sich um ein Sicherheitsmerkmal. Wenn Sie den Stecker nicht in eine Steckdose stecken können, wenden Sie sich an ein Elektrofachgeschäft, um den Stecker auszutauschen.

Sicherheitsstandards

EUROPA: Dieses XEROX-Produkt wurde von folgender Behörde

anhand der aufgeführten Sicherheitsstandards zertifiziert.

• Behörde: TÜV Rheinland

• Standard: IEC60950-1, 2001 USA/KANADA: Dieses XEROX-Produkt wurde von folgender

Behörde anhand der aufgeführten Sicherheitsstandards zertifiziert.

2. Schließen Sie das Gerät stets an eine ordnungsgemäß

geerdete Steckdose an. Lassen Sie im Zweifelsfall die Steckdose von einem Elektriker prüfen.

Gerät von der Stromversorgung trennen

Mithilfe des Netzkabels trennen Sie das Gerät von der Stromquelle. An der Geräterückseite befindet sich eine Buchse für das Netzkabel. Um das Gerät vollständig von der Stromversorgung zu trennen, ziehen Sie das Netzkabel aus der Streckdose.

Abschaltung in einem Notfall

Beim Auftreten der nachfolgend beschriebenen Zustände, schalten Sie die Stromversorgung des Geräts unverzüglich ab und ziehen das Netzkabel aus der Steckdose. Wenden Sie sich an den autorisierten Xerox-Kundendienst, um das Problem zu beheben:

Eine ungewöhnliche Geruchs- oder Geräuschentwicklung geht vom Gerät aus. Das Netzkabel ist beschädigt oder verschlissen. Ein Trennschalter im Sicherungskasten, eine Sicherung oder ein anderes Sicherheitsgerät wurde ausgelöst. Flüssigkeit ist in die Maschine gelangt. Die Maschine hat einen Wasserschaden erlitten. Ein beliebiger Teil der Maschine wurde beschädigt.

WARNUNG: Es besteht Explosionsgefahr, wenn

die Batterie durch eine Batterie falschen Typs ausgetauscht wird. Entsorgen Sie verbrauchte Batterien gemäß den Anweisungen.

• Behörde: UNDERWRITERS LABORATORIES

• Standard: UL60950-1, 2003 Edition. Die Zertifizierung basiert auf gegenseitigen Verträgen, die die Anforderungen für Kanada einschließen.

Sicherheitsinformationen für den Laser

ACHTUNG: Wenn Sie Regler verwenden,

Anpassungen vornehmen oder Vorgänge durchführen, die von den in diesem Handbuch beschriebenen abweichen, kann dies die Freisetzung gefährlicher Lichtstrahlen zur Folge haben.

Das Gerät entspricht als Lasergerät der Klasse 1 den behördlichen, nationalen und internationalen Leistungsstandards für Laserprodukte. Dieses Gerät gibt keine gefährlichen Lichtstrahlen ab, da der Strahl in allen Betriebs- und Wartungsphasen vollständig eingeschlossen ist.

Sicherheitshinweise zu Ozonemissionen

Dieses Gerät produziert während des normalen Betriebs Ozon. Das erzeugte Ozon ist schwerer als Luft und hängt vom Kopiervolumen ab. Durch die Bereitstellung der korrekten Umweltschutzparameter gemäß den Angaben im Xerox Installationsverfahren, wird sichergestellt, dass die Konzentration innerhalb sicherer Grenzwerte bleibt.

Qualitätsstandards

Das Produkt wird unter Einhaltung eines registrierten ISO 9002-Qualitätssicherungssystems hergestellt.

Wenn Sie weitere Sicherheitsinformationen zu diesem XEROXProdukt oder zu Materialien benötigen, die von XEROX geliefert werden, können Sie folgende Telefonnummer anrufen: EUROPA: +44 (0) 1707 353434 USA/KANADA: 1 800 928 6571.

Wenn Sie weitere Informationen zu Ozon benötigen, fordern Sie telefonisch die Xerox Publikation „Ozone“ unter 1-800-828-6571 in den USA und Kanada an. Wenden Sie sich in anderen Märkten an den autorisierten Fachhandel oder Dienstleistungsanbieter.

iii

Verbrauchsmaterialien

• Lagern Sie alle Verbrauchsmaterialien gemäß den Anweisungen auf der Verpackung oder dem Behälter.

Konformitätshinweise

• Halten Sie alle Verbrauchsmaterialien von Kindern fern.

• Werfen Sie unter keinen Umständen Druckkartuschen oder Tonerbehälter in eine offene Flamme.

• Kartuschen: Achten Sie darauf, dass es bei der Handhabung von Kartuschen (z. B. Tinte, Toner, usw.) nicht zu Haut- oder Augenkontakten kommt. Beim Augenkontakt können Reizungen und Entzündungen die Folge sein. Bauen Sie die Kartusche nicht auseinander. Dabei könnte sonst ein erhöhtes Risiko für Augen- oder Hautkontakte entstehen.

Gerätesicherheitszulassung

Dieses Gerät wurde von folgender Behörde anhand der aufgeführten Sicherheitsstandards zugelassen.

Behörde Standard

Underwriters Laboratories Inc. UL60950-1st Edition (2003)

(USA/Kanada)

SEMKO IEC60950-1st Edition 1 (2001)

Das Produkt wird unter Einhaltung eines registrierten ISO 9001Qualitätssicherungssystems hergestellt.

CE-Zeichen

Die CE-Kennzeichnung dieses Produkts steht für die Konformitätserklärung von XEROX mit den folgenden geltenden Richtlinien der Europäischen Union zu den angegebenen Daten:

12. Dezember 2006: EG-Richtlinie 2006/95/EWG in der berichtigten Fassung. Die

Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten für Niederspannungsgeräte.

15. Dezember 2004: EG-Richtlinie 2004/108/EWG wie berichtigt. Die Richtlinie des

Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit.

9. März 1999: EG-Richtlinie 99/5/EWG des Rates über Funkanlagen und

Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

Eine vollständige Konformitätserklärung mit Definition der relevanten Richtlinien und Normen kann bei dem für Sie zuständigen Vertreter von XEROX Limited angefordert werden.

WARNUNG: Damit dieses Gerät in der Nähe von

industriellen, wissenschaftlichen und medizinischen Geräten (ISM) betrieben werden kann, müssen hinsichtlich der externen Strahlung dieser Geräte eventuell Schutzmaßnahmen ergriffen werden.

HINWEIS: Änderungen oder Modifikationen an diesem Gerät, die

nicht ausdrücklich durch die Xerox Corporation genehmigt sind, können ein Erlöschen der Betriebsgenehmigung für das Gerät zur Folge haben.

WARNUNG: Um die Einhaltung der Ratsrichtlinie

2004/108/EWG zu gewährleisten, müssen geschirmte Kabel verwendet werden.

Umweltschutzbestimmungen

Recycling und Entsorgung von Produkten

USA

Energy Star

Als ENERGY STAR®-Partner hat Xerox Corporation beschlossen, dass dieses Produkt (in der Basiskonfiguration) den ENERGY STAR Richtlinien für Energie-Effizienz entspricht.

ENERGY STAR und das ENERGY STAR-Logo sind in den USA eingetragene Marken.

Das ENERGY STAR-Programm für Büroausstattungen ist eine gemeinsame Anstrengung von amerikanischen, europäischen und japanischen Regierungen und der Büroanlagenindustrie zur Förderung energiesparender Kopierer, Drucker, Faxgeräte, Multifunktionsgeräte, PCs und Monitore. Einsparungen beim Energieverbrauch sind wegen der Reduktion der Emissionen bei der Stromerzeugung hilfreich, bei der Bekämpfung von Smog, saurem Regen und langfristigen Klimaänderungen.

Xerox ENERGY STAR-Geräte werden werkseitig voreingestellt. Das Gerät wird mit einem Timer zur Aktivierung des Stromsparmodus ausgeliefert. Der Timer ist so eingestellt, dass der Modus 30 Minuten nach dem letzten Kopier-/Druckvorgang aktiviert wird. Eine ausführliche Beschreibung dieser Funktion finden Sie in diesem Handbuch im Abschnitt zur Einrichtung des Geräts.

Europäische Union

Häusliche Wohnumgebung

Wenn dieses Symbol auf dem Gerät angebracht ist, stellt es die Bestätigung dar, dass das Gerät nicht im normalen Hausmüll entsorgt werden darf. Im Einklang mit der europäischen Rechtssprechung müssen elektrische und elektronische Geräte getrennt vom Hausmüll entsorgt werden. Private Haushalte innerhalb der EU-Mitgliedsstaaten können gebrauchte elektrische und elektronische Geräte kostenfrei bei entsprechenden Sammelstellen abgeben. Weitere Informationen erhalten Sie beim zuständigen Amt für die örtlichen Entsorgungsbetriebe. In einigen Mitgliedstaaten muss der Einzelhandel beim Kauf von neuen Geräten das alte Gerät kostenfrei zurücknehmen. Weitere Informationen erhalten Sie im Fachhandel.

Wenden Sie sich vor der Entsorgung an ihren örtlichen Fachhändler oder die für Sie zuständige Xerox Vertretung, um Informationen zur Rücknahme von Altgeräten einzuholen.

Professionelle Geschäftsumgebung

Wenn dieses Symbol auf dem Gerät angebracht ist, stellt es die Bestätigung dar, dass Sie das Gerät im Einklang mit geltenden innerstaatlichen Gepflogenheiten entsorgen müssen.

Im Einklang mit der europäischen Rechtssprechung müssen elektrische und elektronische Geräte entsprechend den vereinbarten Gepflogenheiten entsorgt werden.

Nordamerika

Kontaktinformationen zu Umweltschutz,

Xerox unterhält ein Programm zu Rücknahme und Wiederverwendung/Recycling von Geräten. Fragen Sie Ihren Xerox-Händler (1-800-ASK-XEROX), ob dieses Xerox-Produkt Teil dieses Programms ist. Weitere Informationen zu den Umweltprogrammen von Xerox finden Sie unter www.xerox.com/

environment. Auskünfte zu Recycling und Entsorgung erteilt Ihnen

das zuständige Abfallamt. In den USA haben Sie darüber hinaus die Möglichkeit, die Electronic Industries Alliance-Website zu besuchen: www.eiae.org.

Xerox unterhält ein weltweites Programm zu Rücknahme und Wiederverwendung/Recycling von Geräten. Fragen Sie Ihren Xerox-Händler (1-800-ASK-XEROX), ob dieses Xerox-Produkt Teil dieses Programms ist. Weitere Informationen zu den Umweltprogrammen von Xerox finden Sie auf der Webseite unter der Adresse www.xerox.com/environment.

Wenn Sie sich um die Entsorgung des Xerox-Produkts kümmern müssen, beachten Sie, dass das Produkt Blei, Perchlorat und andere Materialien enthält, deren Entsorgung aus Gründen des Umweltschutzes geregelt ist. Die Verwendung dieser Materialien entspricht den globalen Vorschriften, die zum Zeitpunkt der Markteinführung dieses Produkts galten. Auskünfte zu Recycling und Entsorgung erteilt Ihnen das zuständige Abfallamt. In den USA haben Sie darüber hinaus die Möglichkeit, die Electronic Industries Alliance-Website zu besuchen: www.eiae.org.

Gesundheit und Sicherheit

Informationen über Umweltschutz, Gesundheit und Sicherheit im Zusammenhang mit Produkten und Verbrauchsmaterialien von Xerox erhalten Sie unter den folgenden Kundendienstrufnummern: USA: 1-800 828-6571 Kanada: 1-800 828-6571 Europa: +44 1707 353 434.

• Produktsicherheitsinformationen für die USA

www.xerox.com/about-xerox/environment/enus.html

• Produktsicherheitsinformationen für die EU

www.xerox.com/about-xerox/environment/eneu.html

Perchlorat-haltige Materialien - Dieses Produkt enthält u. U. ein oder mehrere Geräte, die Perchlorat enthalten, wie z. B. Batterien. Unter u. U. gelten spezielle Entsorgungsvorschriften, siehe auch:

www.dtsc.ca.gov/hazardouswaste/perchlorate/.

Andere Länder

Wenden Sie sich an Ihr zuständiges Abfallamt und erkundigen Sie sich, wie Sie bei der Entsorgung vorgehen müssen.

1 Einführung

Wir freuen uns, dass Sie sich für einen Xerox-Drucker entschieden haben!

Folgende Themen werden in diesem Kapitel behandelt:

• Sonderfunktionen

• Übersicht über den Drucker

• Weitere Informationsquellen

Sonderfunktionen

Der Drucker ist mit mehreren Sonderfunktionen zur Verbesserung der Druckqualität ausgestattet. Sie können:

Schnell mit hervorragender Qualität drucken

• Sie können mit einer effektiven Auflösung von bis

zu 1.200 x 1.200 dpi drucken. Siehe Softwaredokumentation.

• Der Drucker druckt pro Minute 38 DIN-A4-Seitena oder 40 Seiten im Letter-Format. Im Duplex-Modus können pro Minute im A4-Format bis zu 26 Bilder und im Letter-Format bis zu 27 Bilder gedruckt werden.

Flexible Papierverwendung

• Papierschacht 1 (MZS) eignet sich für Firmenbögen, Umschläge, Etiketten, Klarsichtfolien, Druckmaterial in Sondergrößen, Postkarten und schweres Papier. Papierschacht 1 (MZS) fasst bis zu 100 Blatt Normalpapier.

• 500 Blatt Papierschacht 2 und das optionale Fach 3 mit 500 Blatt eignen sich für Normalpapier in verschiedenen Formaten.

• Mehrere Ausgabefächer wählen Sie entweder das Ausgabefach (bedruckte Seite nach unten) oder die rückseitige Abdeckung (bedruckte Seite nach oben), je nachdem, was für Sie bequemer ist.

• Direkter Papierdurchlauf vom Papierschacht 1 (MZS) zur rückseitigen Abdeckung.

a. Seiten pro Minute b. Bilder pro Minute

Erstellen professioneller Unterlagen

• Wasserzeichen drucken. Sie können

Zeit- und Geldeinsparung

1 2

3 4

Erweitern des Druckerspeichers

* Zoran IPS-Emulation ist kompatibel mit PostScript 3.

* 136 PS3-Schriftarten.

• Enthält UFST und MicroType von Monotype Imaging Inc.

Ihre Dokumente mit einem Schriftzug, wie beispielsweise „Vertraulich“, versehen. Siehe Softwaredokumentation.

• Drucken von Broschüren. Mithilfe dieser Funktion

können Sie bequem Dokumente drucken, um ein Buch zu erstellen. Nach dem Drucken müssen Sie die Seiten nur noch falten und heften. Siehe Softwaredokumentation.

• Poster drucken. Der auf den Seiten Ihres

Dokuments enthaltene Texte und die Bilder werden vergrößert und auf mehrere Blätter gedruckt, die Sie anschließend zu einem Poster zusammenfügen können. Siehe Softwaredokumentation.

• Sie können Blätter beidseitig bedrucken und damit

Papier sparen (beidseitiger Druck).

• Sie können auch mehrere Seiten auf ein einziges

Blatt drucken, um Papier zu sparen (2 Seiten auf ein Blatt). Siehe Softwaredokumentation.

• Sie können vorgedruckte Formulare und Briefpapier zusammen mit Normalpapier verwenden. Siehe Softwaredokumentation.

• Der Drucker schaltet automatisch in den Stromsparmodus und senkt den Stromverbrauch, wenn das Gerät nicht verwendet wird.

• Die Modelle der Phaser 3600 Serie verfügen über 64 MB oder 128 MB Arbeitsspeicher, der bis auf 512 MB erweitert werden kann. Siehe Seite 10.1.

• Über eine Netzwerkschnittstelle wird das Drucken im Netzwerk ermöglicht.

•Über PostScript 3-Emulation* (PS) wird PS-Druck ermöglicht.

1.1 <

Einführung>

Drucken in verschiedenen Umgebungen

• Sie können unter Windows 2000/XP/Vista/2003 drucken.

• Der Drucker ist kompatibel mit Macintosh-Computern.

• Der Drucker besitzt einen Parallel- und einen USB-Anschluss.

• Sie können auch die Netzwerkschnittstelle verwenden. Der Phaser 3600/N oder Phaser 3600/DN verfügt werkseitig über eine integrierte 10/100 Base TX-Netzwerkschnittstelle.

Druckerfunktionen

In der nachstehenden Tabelle finden Sie eine Übersicht der von Ihrem Drucker unterstützten Funktionen.

(I: Installiert, O: Option, NV: Nicht verfügbar)

Übersicht über den Drucker

Vorderansicht

Funktionen

IEEE 1284 Parallel I I I

USB 2.0 I I I

Netzwerkschnittstelle (Ethernet 10/100 Base TX)

PostScript* Emulation I I I

Duplexdruck

a. Beidseitiges Drucken.

Phaser 3600/B

NV I I

OOI

Phaser 3600/N

Phaser

3600/DN

Ausgabefach

Bedienfeld

Abdeckung der

Steuerplatine

Griff

Netzschalter

Papierstandsanzeige

* Die Abbildung oben zeigt einen Phaser

3600/DN mit allen verfügbaren Optionen.

Optionales Fach 3

Papierschacht 2

Papierschacht 1 (MZS)

Griff für Papierschacht 1

(MZS)

Obere Abdeckung

Ausgabehalterung

1.2 <

Einführung>

Rückansicht

* Die Abbildung oben zeigt einen Phaser

3600/DN mit allen verfügbaren Optionen.

Übersicht über das Bedienfeld

Start/Stopp: Mit dieser Taste brechen Sie einen Vorgang

zu jedem beliebigen Zeitpunkt ab und setzen den Druckvorgang fort.

Zurück: Kehrt zum übergeordneten Menü zurück.

Status: Zeigt den Status des Druckers an. Siehe Seite 9.8.

Menü: Mit dieser Taste öffnen Sie den Menümodus und

blättern durch die verfügbaren Menüs.

Rückseitige Abdeckung

Duplex-Einheit

Netzwerk-Port

USB-Anschluss

Paralleler Port

Netzkabelanschluss

Netzschalter

LCD: Zeigt den aktuellen Druckerstatus, Fehlermeldungen

und das aktuelle Menü an.

Tas te Pfeil-Nach-Oben: Mit dieser Taste werden im

ausgewählten Menüwerte erhöht.

OK: Zum Bestätigen der Auswahl im Display.

Tas te Pfeil-Nach-Unten: Mit dieser Taste werden

im ausgewählten Menüwerte verringert.

1.3 <

Einführung>

Weitere Informationsquellen

Folgende Hilfsmittel stehen Ihnen entweder in Druckform oder als Datei zur Verfügung, um zusätzliche Informationen zu erhalten.

Kurzinstallationsanleitung

Workcentre 3428

Kurzanleitung Hier finden Sie Anweisungen zu den

Workcentre 3428

OnlineBenutzerhandbuch

Hier finden Sie Anweisungen zu den einzelnen Schritten beim Einrichten Ihres Druckers, die genau befolgt werden sollten.

einzelnen Schritten beim Benutzen Ihres Druckers oder Beseitigen von Papierstaus, die genau befolgt werden sollten.

Hier erhalten Sie schrittweise Anweisungen zum Arbeiten mit dem gesamten Funktionsumfang des Druckers sowie Informationen zu Wartung und Fehlerbehebung und zum Installieren von Zubehör.

Außerdem enthält dieses Benutzerhandbuch die Softwaredokumentation, in der Sie Informationen zum Drucken von Dokumenten unter verschiedenen Betriebssystemen sowie zu den im Lieferumfang enthaltenen Hilfsprogrammen finden.

Auswählen eines Standorts

Stellen Sie den Drucker auf eine ebene, stabile Fläche, die genügend Platz für eine ausreichende Luftzirkulation bietet. Achten Sie darauf, dass genügend Platz zum Öffnen der Abdeckungen und Herausziehen der Papierfächer zur Verfügung steht.

Der Standort sollte gut belüftet und vor direkter Sonneneinstrahlung sowie Wärme-, Kälte- und Feuchtigkeitsquellen geschützt sein. Stellen Sie den Drucker nicht an die Kante Ihres Schreibtischs.

Sicherheitsabstände

Vorne: 500 mm (genügend

Platz zum Öffnen oder Herausnehmen der Papierfächer)

Hinten: 350 mm (genügend Platz zum Öffnen der rückseitigen Abdeckung oder Duplex-Einheit)

Rechts: 100 mm (genügend Platz für eine gute Belüftung)

Links: 100 mm (genügend Platz zum Öffnen der

Abdeckung der Steuerplatine)

Hinweis

Sie können das Benutzerhandbuch auch in anderen Sprachen aufrufen. Die entsprechenden Versionen befinden sich im Ordner Manual auf der Druckertreiber-CD.

DruckertreiberHilfe

Liefert Hilfeinformationen zu Druckertreibereigenschaften und enthält Anweisungen zum Einrichten der Druckereigenschaften. Um auf den Hilfe-Bildschirm eines Druckertreibers zuzugreifen, klicken Sie auf Hilfe im Dialogfeld Druckereigenschaften.

Die Xerox-Website Wenn Sie über einen Internetzugang

verfügen, erhalten Sie über die Xerox- Website www.xerox.com/office/support Hilfe, Support, Druckertreiber, Handbücher und Bestellinformationen.

1.4 <

Einführung>

2 Systemeinrichtung

In diesem Kapitel finden Sie Informationen zu den einzelnen Schritten zum Einrichten Ihres Druckers.

Folgende Themen werden in diesem Kapitel behandelt:

• Bedienfeld-Menüs

• Überblick über die Menüs

• Testseite drucken

• Ändern der Displaysprache

Bedienfeld-Menüs

Es stehen Ihnen verschiedene Menüs zum Ändern der Druckereinstellungen zur Verfügung. Das Diagramm in der folgenden Spalte zeigt die Menüs und alle im jeweiligen Menü verfügbaren Optionen. Die Optionen und Einstellungen, die in den einzelnen Menüs gewählt werden können, sind in den Tabellen ab Seite 2.2 beschrieben.

Bedienfeld-Menüs aufrufen

Sie steuern den Drucker über das Bedienfeld des Druckers. Die Bedienfeld-Menüs lassen sich auch einstellen, wenn sich der Drucker

gerade in Betrieb befindet. 1 Drücken Sie Menü, bis das gewünschte Menü in der unteren

Displayzeile erscheint, und drücken Sie dann OK.

2 Drücken Sie die Pfeil-Nach-Oben/Pfeil-Nach-Unten-Tasten,

bis die gewünschte Menüoption angezeigt wird, und drücken Sie dann OK.

3 Verfügt das gewählte Menü über Untermenüs, wiederholen

Sie Schritt 2.

4 Drücken Sie die Pfeil-Nach-Oben/Pfeil-Nach-Unten-Tasten,

um die gewünschte Option oder den gewünschten Wert aufzurufen.

5 Drücken Sie OK, um Ihre Auswahl zu speichern.

Auf dem Display erscheint neben der Auswahl ein Sternchen (*), das anzeigt, dass diese Auswahl jetzt der Standardwert ist.

6 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren. Nach 30 Sekunden Inaktivität (es wurde keine Taste innerhalb

dieses Zeitraums gedrückt) wechselt der Drucker automatisch wieder in den Standby-Modus.

Hinweis

Druckereinstellungen, die Sie über den Druckertreiber auf einem angeschlossenen Computer vornehmen, setzen die über das Bedienfeld vorgenommenen Einstellungen außer Kraft.

Hinweis

Je nach Optionen und Modell werden einige Menüs möglicherweise nicht angezeigt. In diesem Fall werden die entsprechenden Optionen von Ihrem Gerät nicht unterstützt.

Überblick über die Menüs

Die Bedienfeld-Menüs werden zur Konfiguration des Druckers eingesetzt. Über das Bedienfeld stehen die folgenden Menüs zur Verfügung:

Information

(Siehe Seite 2.2.)

Menue-Uebrscht Konfiguration Testseite PCL-Schrift PS3-Schriften Flash-Verz. EPSON-Schrift

Papier

(Siehe Seite 2.4.)

Exemplare Sch1 MZS Größe Sch1 MZS Typ Schacht2 Typ Schacht3 Typ Papierzufuhr MZS ubergehen Schachtfolge

Grafik

(Siehe Seite 2.5.)

Aufloesung Helligkeit

Netzwerk

(Siehe Seite 2.9.)

TCP/IP EtherTalk NetWare EthernetGschw. Einst. loesch Netzwerkinfo

802.1x Port 9100 LPR IPP SLP CentreWare IS SNMP

a. Verfügbar, wenn der installierte Speicher größer als 128 MB ist. b. Bei installierter Duplex-Einheit verfügbar. c. Bei installiertem optionalen Fach 3 verfügbar.

Sich. Drucken

(Siehe Seite 2.2.)

Freigeben Loeschen

Layout

(Siehe Seite 2.2.)

Ausrichtung Simplex-Rand

Duplex Duplex-Rand Bild anpassen

System-Setup

(Siehe Seite 2.5.)

Sprache Stromsparmodus Auto. Forts. Hoehenkorr. Auto CR Sortierung Intell. Duplex Job-Timeout Halten-Timer Wartung Parallel-Setup USB-Setup BF-Sperre Sich. Drucken Wenig Toner cm oder Zoll Einst. loesch

Emulation

(Siehe Seite 2.7.)

Emulationstyp Setup Hex-Modus

2.1 <

Systemeinrichtung>

Menü Information

Menü Layout

Dieses Menü enthält Einzelheiten zum Drucker und seiner Konfiguration.

Element Erklärung

Menue-Uebrscht Die Menü-Übersicht zeigt das Layout und die

aktuellen Einstellungen der Menüoptionen des Bedienfelds an.

Konfiguration Die Konfigurationsseite zeigt die aktuelle

Konfiguration des Druckers. Siehe Seite 8.1.

Testseite Anhand der Testseite können Sie prüfen, ob Ihr

Drucker einwandfrei arbeitet. Siehe Seite 2.10.

PCL-Schrift PS3-Schriften

Flash-Verz. Sie können eine Liste aller Schriftarten und

EPSON-Schrift In der Liste der Schriftarten sind die

In der Liste der Schriftarten sind die gegenwärtig in der eingestellten Sprache verfügbaren Schriftarten dargestellt.

Makros drucken, die Sie auf das Gerät heruntergeladen haben.

gegenwärtig in der eingestellten Sprache verfügbaren Schriftarten dargestellt.

Menü Sich. Drucken

Über das Sich. Drucken-Menü drucken oder löschen Sie eine gesicherte Seite. Der Passcode wird mit dem Passcode verglichen und validiert, der zusammen mit der Seite übertragen wurde.

Hinweis

Diese Funktion ist verfügbar, wenn der installierte Speicher größer als 128 MB ist.

Verwenden Sie das Menü Layout zur Definition aller Einstellungen bezüglich der Ausgabe.

Element Erklärung

Ausrichtung

Werte: Hochformat, Querformat

Wählen Sie die Standardausrichtung des Druckbilds auf der Seite.

Querformat

SimplexRand

Hochformat

In diesem Menü können Sie die Ränder des Druckmaterials für einseitigen Druck einstellen. Der Wert kann in Schritten von 0,1 mm geändert werden. Die Ränder können je nach Papierformat und Druckausrichtung unterschiedlich sein.

Als Einheit können Sie entweder Millimeter oder Zoll wählen. Informationen zur Konfiguration der Einheit finden Sie unter cm oder Zoll zu Seite 2.7.

• Oberer Rand: Legen Sie den oberen Rand

auf 0,0 bis 250 mm fest.

• Linker Rand: Legen Sie den linken Rand

auf 0,0 bis 164 mm fest.

Element Erklärung

Freigeben Um eine geschützte Seite zu drucken, geben

Sie den Passcode für die Seite ein. Die Seite wird nur gedruckt, wenn der Benutzername und der Passcode erfolgreich validiert werden können. Wenn für die Funktion Alle freigeben aus Sich. Drucken im Menü System-Setup als Einstellung Ein festgelegt wurde, werden alle Dateien mit übereinstimmenden Benutzernamen und Passcode gedruckt.

Loeschen Um eine geschützte Seite zu löschen, geben

Sie den Passcode für die Seite ein. Die Seite wird nur dann gelöscht, wenn der Passcode erfolgreich validiert werden kann.

2.2 <

Systemeinrichtung>

Element Erklärung

Duplex

Werte: Aus, Lange Seite und Kurze Seite

Wenn Sie Blätter beidseitig bedrucken möchten, können Sie den Heftrand wie folgt wählen.

• Lange Seite: Bindungsseite an der langen

Blattkante. Die Seiten werden wie für ein Buch gedruckt.

• Kurze Seite: Bindungsseite an der kurzen

Blattkante. Die Seiten werden wie für einen Notizblock gedruckt.

Lange Seite in der Ausrichtung Hochformat

Kurze Seite im Hochformat

Lange Seite im Querformat

Kurze Seite in der Ausrichtung Querformat

Bild anpassen

In diesem Menü können Sie die Ränder für jedes Papierfach festlegen. Für jedes Fach gibt es 9 Merkmale, um die Ränder einzustellen. Sie können den Wert von -3,5 bis 3,5 mm in Schritten zu 0,5 mm erhöhen bzw. vermindern. Der Standardwert beträgt 0 mm.

• Simplex-Bild: Druckt eine Testseite zum

Einstellen der Ränder für den einseitigen Druck.

• Seite 1 oben: Legt den oberen Seitenrand

fest (einseitiger Druck).

• Seite 1 links: Legt den linken Seitenrand

fest (einseitiger Druck).

• Duplex lang: Druckt eine Testseite zum

Einstellen der Ränder für den beidseitigen Druck (Duplex) und Binden an der langen Seite.

• Lang oben: Legt den oberen Seitenrand

(Duplex und Binden an der langen Seite) fest.

• Lang links: Legt den linken Seitenrand

(Duplex und Binden an der langen Seite) fest.

• Duplex kurz: Druckt eine Testseite zum

Einstellen der Ränder für den beidseitigen Druck (Duplex) und Binden an der kurzen Seite.

• Kurz oben: Legt den oberen Seitenrand

(Duplex und Binden an der kurzen Seite) fest.

• Kurz links: Legt den linken Seitenrand

(Duplex und Binden an der kurzen Seite) fest.

Wählen Sie Aus, um nur eine Seite eines Blattes zu bedrucken.

Duplex-Rand In diesem Menü können Sie die Ränder für

beidseitigen Druck einstellen. Der Wert kann in Schritten von 0,1 mm geändert werden.

• Oberer Rand: Legen Sie den oberen Rand

auf 0,0 bis 9,9 mm fest. Der Standardwert beträgt 5,0 mm.

• Linker Rand: Legen Sie den linken Rand auf

0,0 bis 9,9 mm fest. Der Standardwert beträgt 5,0 mm.

• Kurze Bindung: Legen Sie den unteren Rand

der Rückseite bei kurzer Bindung auf 0,0 bis 22 mm fest. Der Standardwert beträgt 0 mm.

• Lange Bindung: Legen Sie den rechten Rand

der Rückseite bei langer Bindung auf 0,0 bis 22 mm fest. Der Standardwert beträgt 0 mm.

2.3 <

Systemeinrichtung>

Menü Papier

Das Menü Papier dient zur Festlegung aller Einstellungen im Zusammenhang mit der Zufuhr und Ausgabe von Druckmedien sowie zur Festlegung spezieller Druckmedien, die Sie in Ihrem Drucker verwenden.

Element Erklärung

Exemplare

Werte: 1 ~ 999

Legt die Anzahl der zu druckenden Exemplare durch Auswahl eines Wertes von 1 bis 999 fest. Der Standardwert lautet 1.

Element Erklärung

Papierzufuhr

Werte: Schacht1 (MZS), Schacht 2, Schacht 3, Manu. Einzug, Auto-Auswahl

Mit diesem Menüelement können Sie festlegen, welchen Einzug Sie verwenden möchten.

• Auto-Auswahl: Der Drucker kann die Quelle

automatisch bestimmen.

• Manu. Einzug: Der Drucker verwendet Papierschacht 1 (MZS).

• Schacht 3: Nur verfügbar, wenn das optionale Papierfach installiert wurde.

Sch1 MZS Größe

Sch1 MZS Typ

Schacht2 Typ

Werte: A4, A5, A6, JIS B5, ISO B5, JIS B6, Letter (US), Legal (US), Executive, Nr. 10 Ums., Monarch Ums., DL-Umschlag, C5-Umschlag, C6-Umschlag, Folio (US), Oficio, Statement, US Postcard, Index Card, Benutzerdef.

Wählen Sie das Papierformat für das momentan im Fach befindliche Papier.

• Benutzerdef.: Sie können die Größe

entsprechend einem eigenen Papierformat konfigurieren. Für die Breite sind Werte zwischen 98 mm und 216 mm und für die Höhe zwischen 148 mm und 356 mm möglich. Als Einheit können Sie entweder Millimeter oder Zoll wählen. Informationen zur Konfiguration der Einheit finden Sie unter cm oder Zoll zu Seite 2.7.

Werte: Normalpapier, Postpapier, Folie, Umschlag, Etiketten, Karton, Vordruck, Farbe, Baumwllpapier, Recycling, Dick, Duenn, Benutzerdef. 1, Benutzerdef. 2, Benutzerdef. 3, Benutzerdef. 4, Benutzerdef. 5

Wählen Sie den Papiertyp für das momentan im Fach befindliche Papier.

Werte: Normalpapier, Vordruck, Farbe, Recycling, Dick, Duenn, Benutzerdef. 1, Benutzerdef. 2, Benutzerdef. 3, Benutzerdef. 4, Benutzerdef. 5

Wählen Sie den Papiertyp für das momentan im Fach befindliche Papier.

MZS ubergehen

Schachtfolge

Werte: Aus, Ein

Wenn ein falsches Papierformat in Papierschacht 1 (MZS) eingelegt ist, können Sie festlegen, ob der Druck angehalten oder der Fehler ignoriert und der Druck fortgesetzt werden soll.

Wenn Sie für diesen Menübefehl Ein festlegen, setzt der Drucker den Druck ungeachtet des falsch eingelegten Papiers in Papierschacht 1 (MZS) fort.

Werte: Aus, Ein

Wenn Sie bei Papierzufuhr einen anderen Wert als Auto-Auswahl gewählt haben und das entsprechende Fach leer ist, druckt der Drucker automatisch über die anderen Fächer.

Bei Einstellung dieser Menüoption auf Aus leuchtet die Anzeige Status rot und der Drucker druckt nicht, solange Sie kein Papier in das angegebene Papierfach einlegen.

Schacht3 Typ

Werte: Normalpapier, Vordruck, Farbe, Recycling, Benutzerdef. 1, Benutzerdef. 2, Benutzerdef. 3, Benutzerdef. 4, Benutzerdef. 5

Nur verfügbar, wenn das optionale Papierfach installiert wurde. Informationen zur Auswahl des Papiertyps finden Sie unter Schacht2 Typ.

2.4 <

Systemeinrichtung>

Menü Grafik

Menü System-Setup

Mit dem Menü Grafik ändern Sie die Einstellungen für die Qualität der gedruckten Zeichen und Bilder.

Element Erklärung

Aufloesung

Werte: Normal:600dpi, Opti.:1200dpi

Geben Sie die Anzahl der Punkte pro Zoll (dpi) an. Je höher die Einstellung, desto schärfer werden Buchstaben und Grafiken wiedergegeben.

• Wenn Ihr Druckauftrag hauptsächlich aus

Text besteht, wählen Sie Normal:600dpi, um die beste Ausgabequalität zu erhalten.

• Wählen Sie Opti.:1200dpi, wenn Ihr

Druckauftrag Bitmap-Bilder wie eingescannte Fotos oder Grafiken enthält, die von einer höheren Auflösung profitieren.

Helligkeit

Werte: Normal, Heller und Dunkler

Sie können das Druckbild Ihrer Aufträge heller oder dunkler gestalten, indem Sie die Einstellung für die Tonerdichte ändern. Die Einstellung Normal führt normalerweise zum besten Ergebnis. Mit der Tonerdichte-Einstellung Heller sparen Sie Toner.

Verwenden Sie das Menü System-Setup zur Konfiguration verschiedener Druckerfunktionen.

Element Erklärung

Sprache

Werte: English, FRANCAIS, Espanol, Portugues B., Deutsch, Italiano...

Mit dieser Einstellung wird die Sprache festgelegt, in der der Text im Display des Bedienfelds angezeigt wird und Informationen gedruckt werden.

Stromsparmodus

Werte: [1] Min, [5] Min, [10] Min, [15] Min, [20] Min, [30 ] Min, [45] Min, [60] Min, [ 120 ] Min, [ 240 ] Min

Wenn der Drucker über einen längeren Zeitraum keine Daten empfängt, wird der Stromverbrauch automatisch reduziert. Sie können festlegen, nach welcher Zeit der Drucker in den Stromsparmodus wechseln soll.

Auto. Forts.

Werte: Aus, Ein

Diese Option legt fest, ob der Drucker bei Erkennung einer fehlerhaften Einstellung der Papiereigenschaften den Druck fortsetzt oder nicht.

• Aus: Tritt ein Fehler bei den

Papiereigenschaften auf, wird die Meldung auf dem Display beibehalten und der Drucker bleibt offline, bis Sie das richtige Papier eingelegt haben.

• Ein: Tritt eine Abweichung bei den

Papiereigenschaften auf, wird eine Fehlermeldung angezeigt. Der Drucker geht für 30 Sekunden offline, dann wird die Meldung automatisch gelöscht und der Druck wird fortgesetzt.

2.5 <

Hoehenkorr.

Systemeinrichtung>

Werte: Normal, Hoch 1, Hoch 2, Hoch 3

Sie können die Druckqualität in Abhängigkeit von der Höhe Ihres Arbeitsplatzes über dem Meeresspiegel optimieren.

Element Erklärung

Auto CR

Sortierung

Intell. Duplex

Werte: LF, LF+CR

Mit dieser Option können Sie jedem Zeilenvorschub einen Wagenrücklauf anhängen.

Beachten Sie die folgenden Beispiele:

AA BB CC

LF LF+CR

Werte: Aus, Ein

AA BB CC

Über diesen Menübefehl kann der Druckertreiber die empfangenen Daten so an den Drucker übertragen, dass die Ausgabe sortiert erfolgt. Der Drucker druckt die resultierende Ausgabe entsprechend der Seitenreihenfolge des Originals.

• Aus: Wenn der Drucker die Daten vom

Druckertreiber empfängt, erfolgt die Ausgabe entsprechend der in den Daten vorgesehenen Reihenfolge.

• Ein: Wenn der Drucker die Daten vom

Druckertreiber empfängt, werden diese zunächst gespeichert und die Ausgabe erfolgt entsprechend der vorgegebenen Reihenfolge.

Werte: Aus, Ein

Wenn Sie für diese Menüoption Ein festlegen, erkennt der Drucker Aufträge, die nur aus einer Seite bestehen und druckt diese im Modus für den einseitigen Druck, auch dann, wenn Sie über den Druckertreiber den Duplex-Druck als Standard festgelegt haben.

Job-Timeout

Werte: 0 ~ 1800 Sek

Sie können die Zeit festlegen, die der Drucker wartet, bevor er die letzte Seite eines Druckauftrags druckt, die nicht mit einem Befehl zum Ausdruck der Seite endet. Der Standardwert beträgt 15 Sekunden.

Wenn eine Druck-Zeitüberschreitung auftritt, druckt der Drucker die Seite aus dem Pufferspeicher.

Halten-Timer

Werte: 1 ~ 72 Stunden

Das Gerät hält sichere Druckaufträge für eine bestimmte Zeit an. Der Standardwert beträgt 24 Sekunden. Sie können als Zeitdauer maximal 72 Stunden festlegen.

Wartung Mit diesem Menüelement können Sie den

Drucker warten.

• Reinig. Trmml: Reinigt die OPC-Trommel

der Kartusche und druckt eine Reinigungsseite mit Tonerrückständen.

• Reinig. Fxrr: Reinigt die Fixiereinheit im

Drucker und druckt eine Reinigungsseite mit Tonerrückständen.

• Verbr. Dauer.: Mit diesem Menüelement

können Sie prüfen, wie viele Seiten gedruckt wurden und wie viel Toner sich noch in der Kartusche befindet.

Parallel-Setup • Parallel-Port: Sie können den parallelen

Anschluss entweder aktivieren oder deaktivieren.

• Port-Timeout: Sie können die Zeit festlegen,

die der Drucker wartet, bevor er die letzte Seite eines Druckauftrags druckt, die nicht mit einem Befehl zum Ausdruck der Seite endet. Wenn eine Druck-Zeitüberschreitung auftritt, druckt der Drucker die Seite aus dem Pufferspeicher.

• Parallel-PDL: Mit diesem Menübefehl

bestimmen Sie die Druckersprache zur Kommunikation zwischen dem Computer und dem Drucker über den parallelen Anschluss. Zur Auswahl stehen: Auto- Auswahl, PCL, PostScript, EPSON, IBM.

2.6 <

Systemeinrichtung>

Element Erklärung

USB-Setup • USB-Port: Sie können aus

Sicherheitsgründen den USB-Anschluss aktivieren oder deaktivieren.

• Port-Timeout: Sie können die Zeit festlegen,

• USB-PDL: Mit diesem Menübefehl

bestimmen Sie die Druckersprache zur Kommunikation zwischen dem Computer und dem Drucker über den USB-Anschluss. Zur Auswahl stehen: Auto-Auswahl, PCL,

PostScript, EPSON, IBM.

BF-Sperre

Werte: Aus, Ein

Sie können den Drucker sperren oder die Sperrung aufheben. Wenn Sie für diesen Menübefehl Ein festlegen, müssen Sie einen Passcode eingeben, um auf einige Bereiche des Bedienfelds zugreifen zu können.

Sich. Drucken

Werte: Alle freigeben, Loeschen

• Alle freigeben: Wenn Sie für diesen Menübefehl Aus festlegen, lädt der Menübefehl Freigeben aus dem Menü Sich. Drucken nur dann eine Datei, wenn Benutzername und Passcode für die Datei erfolgreich ausgewertet werden können. Wenn Sie für diesen Menübefehl Ein festlegen, gibt der Menübefehl Freigeben aus dem Menü Sich. Drucken alle Dateien frei, die mit dem Benutzernamen und Passcode übereinstimmen. Der Standardwert lautet Aus.

• Loeschen: Sie können alle Seiten ungeachtet dem Benutzernamen und des Passcodes löschen.

cm oder Zoll

Werte: cm, Zoll

Sie können je nach Belieben als Maßeinheit Zentimeter oder Zoll festlegen. Diese Auswahl betrifft die folgenden Menüs.

• Simplex-Rand im Menü Layout.

• Benutzerdef. von Sch1 MZS Größe im Menü Papier.

Einst. loesch Über diese Option können Sie die

Druckerparameter auf die werkseitig eingestellten Werte zurücksetzen.

Menü Emulation

Mit dem Menü Emulation können Sie die Emulation von Druckersprachen konfigurieren.

Element Erklärung

Emulationstyp

Setup

Hex-Modus

Werte: Auto, PCL, PostScript, EPSON, IBM

Die Druckersprache definiert, wie der Computer mit dem Drucker kommuniziert. Wenn Sie Auto wählen, kann der Drucker die Druckersprache automatisch wechseln.

Werte: PCL, PostScript, EPSON, IBM

Weitere Informationen zum Konfigurieren der Druckersprache finden Sie in den Tabellen unter Seite 2.8.

Werte: Aus, Ein

Wenn Sie dieses Menü aktivieren, druckt der Drucker nicht verarbeitete Hex-Daten.

Wenig Toner

Werte: Stopp, Weiter

• Stopp: Wenn der Toner in der Kartusche fast

verbraucht ist, setzt der Drucker den Druck erst fort, nachdem Sie eine neue Originalkartusche von Xerox installiert haben.

• Weiter: Selbst wenn der Toner in der

Kartusche fast verbraucht ist, setzt der Drucker den Druck fort.

2.7 <

Systemeinrichtung>

PCL

In diesem Menü wird die Konfiguration der PCL-Emulation eingestellt. Sie können hier Schriftart, Symbolart, Zeilen pro Seite und Punktgröße einstellen.

Element Erklärung

Schriftart

Symbol

Schriftgrad

Courier

Zeichenabs.

Werte: PCL1 ~ PCL54

Sie können die in der PCL-Emulation verwendete Standardschriftart festlegen.

• Bei PCL 1–PCL 7 ist der Abstand zwischen den Buchstaben fest, bei PCL 8–PCL 45 ist der Abstand proportional zu Schriftart und Schriftgröße. Mit dem Menüelement Zeichenabs. können Sie die Schriftgröße von PCL 1 bis PCL 7 einstellen und mit dem Menüelement Schriftgrad die Schriftgröße von PCL 8 bis PCL 45.

• Bei PCL 46–PCL 54 sind Abstand und Schriftgröße unveränderlich.

Werte: ROMAN8 ~ PCYRIL

Über diese Option können Sie den in der PCLEmulation verwendeten Symbol-Zeichensatz wählen. Der Symbol-Zeichensatz ist eine Gruppe von Zahlen, Buchstaben, Satzzeichen und Sonderzeichen, die für den Druck verwendet werden. Der Standardwert lautet PC8.

Werte: 4.00 ~ 999.75 (0,25 Einheit)

Wenn Sie im Menü Schriftart einen Wert zwischen PCL 8 und PCL 45 gewählt haben, können Sie die Schriftgröße durch Angeben der Höhe der Zeichen in der Schriftart festlegen. Der Standardwert lautet 12,00.

Werte: Normal, Dunkler

Mit dieser Option können Sie die Version der verwendeten Courier-Schriftart einstellen.

Werte: 0.44 ~ 99.99 (0,01 Einheit)

Wenn Sie im Menü Schriftart eine Schriftart zwischen PCL 1 und PCL 7 gewählt haben, können Sie die Schriftgröße durch Angabe der Anzahl der Zeichen festlegen, die auf einem horizontalen Zoll gedruckt werden sollen. Der Standardwert 10 ergibt die beste Schriftgröße.

Element Erklärung

Zeilen

Werte: 5 ~ 128 (1 Einheit)

Mit dieser Option können Sie die vertikale Aufteilung von 5 bis 128 Zeilen für das Standardpapierformat einstellen. Die Anzahl der Zeilen kann je nach Papierformat und Druckausrichtung unterschiedlich sein.

PostScript

In diesem Menü finden Sie die Option „PS-Fehler“.

Element Erklärung

PS-Fehler

Werte: Ein, Aus

Sie können wählen, ob der Drucker beim Auftreten eines PS-Fehlers eine Fehlerliste druckt oder nicht.

• Wählen Sie Ein, um PS3-Emulationsfehler

auszudrucken. Wenn ein Fehler auftritt, wird die Verarbeitung des Auftrags abgebrochen, die Fehlermeldung wird ausgedruckt und der Drucker löscht den Auftrag.

• Bei Einstellung dieses Menüs auf Aus wird der

Auftrag ohne Anzeige des Fehlers gedruckt.

EPSON

In diesem Menü wird die Konfiguration der EPSON-Emulation eingestellt.

Element Erklärung

Schriftart

Zeichensatz

Zeichentabelle

Werte: SANSERIF, ROMAN

Sie können die in der EPSON-Emulation verwendete Standard-Schriftart festlegen.

Werte: USA, FRANKREICH, DEUTSCHLAND, UK, DAENEMARK1, SCHWEDEN, ITALIEN, SPANIEN1, JAPAN, NORWEGEN, DAENMARK2, SPANIEN2 und LATIN

Diese Option dient zur Auswahl eines Zeichensatzes der gewünschten Sprache.

Werte: KURSIV, PC437US, PC850

Mit dieser Menüoption wählen Sie die Zeichentabelle.

2.8 <

Systemeinrichtung>

Element Erklärung

Zeichenabs.

Werte: 10, 12, 17,14, 20

Sie können die Schriftgröße durch Angabe der Anzahl der Zeichen, die pro Zoll in einer Zeile gedruckt werden sollen, festlegen.

LPI

Werte: 6, 8

Hier können Sie die Anzahl von Zeilen pro Zoll festlegen.

Auto-Umbruch

Werte: Aus, Ein

Diese Option legt fest, ob der Drucker automatisch einen Zeilenvorschub durchführt, wenn die Daten über den bedruckbaren Bereich des Druckmaterials hinausgehen.

Menü Netzwerk (nur Phaser 3600/N, Phaser 3600/DN)

Mit diesem Menü können Sie die in Ihrem Drucker installierte Netzwerkschnittstelle konfigurieren. Sie können die Netzwerkschnittstelle zurücksetzen und die Konfiguration ausdrucken.

Element Erklärung

TCP/IP

EtherTalk

Werte: DHCP, BOOTP, Statisch

Mit diesem Menüelement können Sie die TCP/IP-Adressen manuell festlegen oder die Adressen aus dem Netzwerk abrufen.

• DHCP: Der DHCP-Server weist die

IP-Adresse automatisch zu.

• BOOTP: Der BOOTP-Server weist die

IP-Adresse automatisch zu.

• Statisch: Sie können IP-Adresse,

Subnetzmaske und Gateway manuell eingeben.

Werte: Aus, Ein

Mit dieser Option wählen Sie aus, ob Sie das EtherTalk-Protokoll verwenden möchten oder nicht.

• Aus: Sie können das EtherTalk-Protokoll

deaktivieren.

• Ein: Sie können das EtherTalk-Protokoll

aktivieren.

NetWare

Werte: Auto, 802.2, 802.3, Ethernet II, SNAP und Aus

Mit dieser Option wählen Sie den IPX Frame Type.

• Auto: Der Frame Type wird automatisch

eingestellt.

• 802.2: Wählen Sie diesen Wert, um

„IEEE 802.2“ als Frame Type zu verwenden.

• 802.3: Wählen Sie diesen Wert, um

„IEEE 802.3“ als Frame Type zu verwenden.

• Ethernet II: Wählen Sie diesen Wert, um

„Ethernet 2“ als Frame Type zu verwenden.

• SNAP: Wählen Sie diesen Wert, um den

„SNAP“ als Frame Type zu verwenden.

• Aus: Sie können das NetWare-Protokoll

deaktivieren.

EthernetGschw.

Werte: Auto, 10M halb, 10M voll, 100M halb, 100M voll

Diese Option dient zur Auswahl der EthernetGeschwindigkeit.

Einst. loesch Mit dieser Menüoption wird ein einfacher Reset

ausgeführt und es werden die werkseitig eingestellten Standardwerte für die Netzwerkkonfiguration aktiviert. Diese Einstellung wird erst nach einem Neustart des Druckers wirksam.

Netzwerkinfo Über diese Option wird eine Seite mit den

eingestellten Netzwerkparametern ausgedruckt.

802.1x

Werte: Aus, Ein

Dieser Befehl muss aktiviert werden, um eine Verbindung mit einem Authentifizierungsserver aufzubauen. Wenn Sie eine Verbindung zu einem Authentifizierungsserver aufbauen müssen, legen Sie für diesen Befehl Ein fest und wählen Sie eine der folgenden Authentifizierungsmethoden. Wählen Sie eine beliebige Methode, die vom Authentifizierungsserver unterstützt wird: EAP-MD5, EAP-MSCHAPv2 und PEAP.

2.9 <

Systemeinrichtung>

Element Erklärung

Testseite drucken

Port 9100

LPR

IPP

Werte: Aus, Ein

Mit dieser Option wählen Sie aus, ob Sie den Anschluss 9100 verwenden möchten oder nicht.

• Aus: Sie können Anschluss 9100 als

Druckeranschluss deaktivieren.

• Ein: Sie können Anschluss 9100 als

Druckeranschluss aktivieren.

Werte: Aus, Ein

Mit dieser Option wählen Sie aus, ob Sie LPR verwenden möchten oder nicht.

• Aus: Sie können LPR als Druckeranschluss

deaktivieren.

• Ein: Sie können LPR als Druckeranschluss

aktivieren.

Werte: Aus, Ein

Mit dieser Option wählen Sie aus, ob Sie IPP (Internet Printing Protocol) als Netzwerkverbindung benutzen möchten.

• Aus: Sie können IPP deaktivieren.

• Ein: Sie können IPP aktivieren.

Drucken Sie eine Testseite, um sich zu vergewissern, dass der Drucker einwandfrei arbeitet.

1 Drücken Sie Menü, und wenn Information angezeigt wird,

drücken Sie OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Testseite angezeigt wird, und drücken Sie dann auf OK.

Es wird eine Testseite ausgedruckt.

Ändern der Displaysprache

Gehen Sie wie folgt vor, um die Sprache für die Anzeige auf dem

Bedienfeld zu ändern:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays

System-Setup erscheint, und drücken Sie dann OK.

2 Wenn Sprache erscheint, drücken Sie OK.

3 Verwenden Sie die Pfeil-Nach-Oben/Pfeil-Nach-Unten-Tasten, um

die gewünschte Sprache auszuwählen, und drücken Sie dann OK.

4 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren.

SLP

CentreWare IS

Werte: Aus, Ein

Mit dieser Option wählen Sie aus, ob Sie SLP (Service Location Protocol) als Netzwerkverbindung benutzen möchten.

• Aus: Sie können SLP deaktivieren.

• Ein: Sie können SLP aktivieren.

Werte: Aus, Ein

Mit dieser Option wählen Sie aus, ob Sie den eingebetteten Webserver CentreWare IS verwenden möchten oder nicht. Wenn Sie für diesen Befehl Aus festlegen, können Sie keine Verbindung zum eingebetteten Webserver des Druckers aufbauen.

2.10 <

Systemeinrichtung>

3 Überblick über die Software

In diesem Kapitel erhalten Sie einen Überblick über die im Lieferumfang des Druckers enthaltene Software. Die Installation und Verwendung dieser Software wird in der Softwaredokumentation ausführlich erklärt.

Folgende Themen werden in diesem Kapitel behandelt:

• Mitgelieferte Software

• Druckertreiberfunktionen

• Systemanforderungen

Mitgelieferte Software

Nachdem Sie den Drucker eingerichtet und an Ihren Computer angeschlossen haben, müssen Sie die auf der mitgelieferten CD enthaltene Druckersoftware installieren.

Die CD enthält die folgende Software:

CD Inhaltsverzeichnis

DruckersoftwareCD-ROM

Windows • Druckertreiber: Verwenden

Sie diesen Treiber, um die Funktionen Ihres Druckers optimal zu nutzen.

• Statusmonitor: Wird

angezeigt, wenn Fehler beim Drucken auftreten.

• Dienstprogramm für Druckereinstellungen: Hiermit können Sie Druckeinstellungen konfigurieren.

• PostScript Printer Description (PPD)-Datei: Mit dem PostScript-Treiber können Sie Dokumente drucken, die komplexe Schriftarten und Grafiken in der PostScriptSprache enthalten.

•

SetIP: Mit diesem Programm können Sie die TCP/IPAdressen Ihres Druckers

(nur

festlegen

Phaser 3600/DN

• Benutzerhandbuch als

PDF-Datei.

Phaser 3600/N,

3.1 <

Überblick über die Software>

Linux • Druckertreiber: Verwenden

Sie diesen Treiber, um Ihr Gerät von einem Linux-Computer aus zu betreiben und Dokumente zu drucken.

Mac OS • PostScript Printer

Description (PPD)-Datei: Mit dieser Datei können Sie den Drucker auf einem Macintosh-Computer betreiben und Dokumente ausdrucken.

Druckertreiberfunktionen

Systemanforderungen

Der Druckertreiber unterstützt die folgenden Standardfunktionen:

• Auswahl der Papierzufuhr

• Papierformat, -ausrichtung und -typ

• Anzahl der Exemplare

Außerdem können Sie zahlreiche spezielle Druckfunktionen verwenden. Die folgende Tabelle liefert Ihnen einen allgemeinen Überblick über die von Ihren Druckertreibern unterstützten Funktionen:

Funktion

Druckqualität O O O

Posterdruck O

Mehrere Seiten pro Blatt (N-Seiten)

Anpassung an Papierformat

Größenanpassung O O O

Andere Papierzufuhr für erste Seite

Wasserzeichen O

Windows Mac OS

PCL 6 PostScript PostScript

X X

OO O

X X

Bevor Sie beginnen, müssen Sie sicherstellen, dass Ihr System die folgenden Anforderungen erfüllt:

Windows

Element Anforderungen Empfohlen

Betriebssystem

CPU Windows 2000 Pentium II

RAM Windows 2000 64 MB oder

Windows 2000/XP/Vista/2003

400 MHz oder höher

Windows XP/2003 Pentium III

933 MHz oder höher

Windows Vista Pentium IV

3 GHz oder höher

mehr

Windows XP/2003 128 MB oder

mehr

Windows Vista 512 MB oder

mehr

Pentium III 933 MHz

Pentium IV 1GHz

Pentium IV 3GHz

128 MB

256 MB

1.024 MB

Überlagerung O X X

Freier Speicherplatz auf der Festplatte

Internet Explorer

3.2 <

Überblick über die Software>

Windows 2000 300 MB oder

mehr

Windows XP/2003 1 GB oder mehr 5 GB

Windows Vista 15 GB oder

mehr

5.0 oder höher

Hinweis

Die Software kann nur von Benutzern mit Administratorrechten installiert werden.

1GB

15 GB

Mac OS

Element Anforderungen

Betriebssystem Mac OS 10.2–10.5

CPU Intel-Prozessor PowerPC G4/G5

RAM Intel-basierter Mac 512 MB

Power-PC-basierter Mac

Freier Festplattenspeicher

Verbindung USB-Schnittstelle, Netzwerkschnittstelle

1 GB

128 MB

3.3 <

Überblick über die Software>

4 Netzwerkeinrichtung

(nur Phaser 3600/N, Phaser 3600/DN)

In diesem Kapitel erhalten Sie schrittweise Anweisungen für die Einrichtung des Druckers für Netzwerkverbindungen.

Folgende Themen werden in diesem Kapitel behandelt:

• Einführung

• Unterstützte Betriebssysteme

• Konfigurieren von TCP/IP

• Konfigurieren von EtherTalk

• Konfigurieren von IPX-Rahmentypen

• Einstellen der Ethernet-Geschwindigkeit

• Wiederherstellen der Netzwerkkonfiguration

• Drucken einer Netzwerkkonfigurationsseite

• Konfiguration von 802.1x

• Konfiguration von Anschluss 9100

• Konfigurieren von LPR

• Konfigurieren von IPP

• Konfigurieren von SLP

• Konfigurieren von CentreWare IS

Einführung

Nachdem Sie den Drucker mit einem RJ-45 Ethernet-Kabel an ein Netzwerk angeschlossen haben, können Sie ihn mit anderen Benutzern des Netzwerks gemeinsam nutzen.

Um einen Drucker als Netzwerkdrucker verwenden zu können, müssen Sie die Netzwerkprotokolle einrichten.

Mithilfe von Netzwerkverwaltungsprogrammen

Mit den folgenden im Lieferumfang enthaltenen Programmen können Sie die Druckerservereinstellungen des Druckers konfigurieren und den Drucker verwalten:

• CentreWare IS: Ein im Netzwerkdrucker integrierter Webserver, über

den Sie die Druckereinstellungen und Netzwerkparameter konfigurieren können, die zum Verbinden des Druckers mit verschiedenen Netzwerkumgebungen erforderlich sind.

• SetIP: Ein Dienstprogramm zum Auswählen Ihres Netzwerkdruckers

und zum manuellen Konfigurieren der Adressen des Druckers für das TCP/IP-Protokoll.

Über das Bedienfeld

Über das Bedienfeld des Druckers sind folgende grundlegenden Netzwerkparametereinstellungen möglich:

• Konfiguration von TCP/IP

• Konfiguration von IPXRahmentypen für NetWare

• Konfiguration von EtherTalk, 802.1x, Anschluss 9100, LPR, IPP, SLP, CentreWare IS und SNMP

Unterstützte Betriebssysteme

Die folgende Tabelle enthält Informationen darüber, welche Netzwerkumgebungen vom Drucker unterstützt werden:

Element Anforderungen

Netzwerkschnittstelle • 10/100 Base-TX

Netzwerkbetriebssystem • Novell NetWare 4.x, 5.x, 6.x

• Windows 2000/XP/Vista/2003

• Mac OS 10.2–10.4, 10.5

• Verschiedene Linux-Betriebssysteme

Netzwerkprotokolle • NetWare IPX/SPX

• TCP/IP unter Windows

•EtherTalk

• 802.1x

• Anschluss 9100

•LPR

•IPP

•SLP

• CentreWare IS

•SNMP

Server für dynamische Adressierung

• IPX/SPX: Internet Packet eXchange/Sequenced Packet eXchange

• TCP/IP: Transmission Control Protocol/Internet Protocol

• LPR: Line Printer Protocol

• IPP: Internet Printing Protocol

• SLP: Service Location Protocol

• SNMP: Simple Network Management Protocol

• DHCP: Dynamic Host Configuration Protocol

• BOOTP: Bootstrap Protocol

• DHCP, BOOTP

4.1 <

Netzwerkeinrichtung (nur Phaser 3600/N, Phaser 3600/DN)>

Konfigurieren von TCP/IP

Konfigurieren von EtherTalk

Bei der Einrichtung des Druckers können eine Vielzahl von Informationen zu TCP/IP-Netzwerken eingegeben werden, z. B. zu IP-Adresse, Subnetzmaske, Gateway und DNS-Adressen. Je nach Art Ihres Netzwerks gibt es verschiedene Möglichkeiten, Ihrem Drucker eine TCP/IP-Adresse zuzuweisen.

• Statische Adressierung: Eine TCP/IP-Adresse wird vom Systemadministrator manuell zugewiesen.

• Dynamische Adressierung per BOOTP/DHCP (Standard): Eine TCP/IP-Adresse wird automatisch vom Server zugewiesen.

Hinweis

Bevor Sie TCP/IP konfigurieren, müssen Sie TCP/IP als Netzwerkprotokoll festlegen.

Statische Adressierung

Gehen Sie zur Eingabe der TCP/IP-Adresse über das Bedienfeld des Druckers folgendermaßen vor:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

2 Drücken Sie OK, wenn TCP/IP erscheint.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis Statisch

angezeigt wird, und drücken Sie dann auf OK.

4 Wenn IP-Adresse erscheint, drücken Sie OK.

Bei EtherTalk handelt es sich um AppleTalk in einem Ethernet-Netzwerk. Dieses Protokoll ist in Macintosh-Netzwerkumgebungen weit verbreitet. Zum Verwenden von EtherTalk führen Sie die folgenden Schritte durch:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis EtherTalk angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Ein angezeigt wird, und drücken Sie dann auf OK.

4 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren.

Konfigurieren von IPX-Rahmentypen

Damit Sie Netzwerke mit dem IPX/SPX-Protokoll nutzen können (z. B. Novell NetWare), muss das Format der Communication Frames für den Drucker angegeben werden. In den meisten Fällen können Sie die Standardeinstellung Rahmentyps bei Bedarf aber manuell ändern. Gehen Sie zur Änderung des Formats des Rahmentyps folgendermaßen vor:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

Auto beibehalten. Sie können das Format des

5 Legen Sie mit den Pfeil-Nach-Oben/Pfeil-Nach-Unten-Tasten

für das erste Byte einen Wert zwischen 0 und 255 fest und drücken Sie dann OK, um zum nächsten Byte zu gelangen.

Wiederholen Sie diesen Vorgang vom ersten bis zum vierten Byte.

6 Wenn Sie fertig sind, drücken Sie OK.

7 Wiederholen Sie die Schritte 5 und 6, um die anderen

TCP/IP-Parameter zu konfigurieren: Subnetz-Maske und Gateway-Adresse.

8 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren.

Dynamische Adressierung (BOOTP/DHCP)

Wenn Sie möchten, dass vom Server automatisch eine TCP/IP-Adresse zugewiesen wird, gehen Sie folgendermaßen vor:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint.

2 Drücken Sie OK, wenn TCP/IP erscheint.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis DHCP

oder BOOTP angezeigt wird, und drücken Sie dann auf OK.

4 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis NetWare

angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis der gewünschte Rahmentyp angezeigt wird.

• Auto: Fragt den Rahmentyp automatisch ab und begrenzt ihn

auf den ersten erkannten Typ.

• 802.2: Begrenzt den Frame Type auf IPX over IEEE 802.2 mit

IEEE 802.3 Frames. Alle anderen werden nicht berücksichtigt.

• 802.3: Begrenzt den Rahmentyp auf IPX over IEEE 802.3-

Rahmen. Alle anderen werden nicht berücksichtigt.

• Ethernet II: Begrenzt den Rahmentyp auf IPX over Ethernet-

Rahmen. Alle anderen werden nicht berücksichtigt.

• SNAP: Begrenzt den Rahmentyp auf IPX over SNAP mit IEEE

802.3-Rahmen. Alle anderen werden nicht berücksichtigt.

• Aus: Das IPX/SPX-Protokoll ist deaktiviert.

4 Drücken Sie OK, um die Auswahl zu speichern.

5 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren.

4.2 <

Netzwerkeinrichtung (nur Phaser 3600/N, Phaser 3600/DN)>

Einstellen der Ethernet-Geschwindigkeit

Konfiguration von 802.1x

Sie können die Kommunikationsgeschwindigkeit für EthernetVerbindungen auswählen.

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis EthernetGschw. angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis die gewünschte Geschwindigkeit angezeigt wird, und drücken Sie dann auf OK.

4 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren.

Wiederherstellen der Netzwerkkonfiguration

Sie können die Netzwerkkonfiguration auf ihre Standardeinstellung zurücksetzen.

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis Einst.

loesch angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie OK, wenn Ja erscheint, um die Netzwerkkonfiguration

wiederherzustellen.

4 Schalten Sie den Drucker aus und dann wieder ein.

Drucken einer Netzwerkkonfigurationsseite

Das Netzwerkkonfigurationsblatt zeigt die Konfiguration der Netzwerkkarte des Geräts.

Der Drucker unterstützt das 802.1x-Protokoll. Bei 802.1x handelt es sich um einen Sicherheitsstandard für die Zugriffssteuerung auf das Netzwerk auf Grundlage von Anschlüssen. Dieses Protokoll schützt Ihr Netzwerk vor unbefugten Zugriffen, indem eine obligatorische Authentifizierung erfolgen muss, bevor Zugriffe auf das Netzwerk und Datenübertragungen möglich sind. Die 802.1x-Authentifizierung unterstützt drei sich gegenseitig ausschließende Optionen.

Zum Verwenden von 802.1x führen Sie die folgenden Schritte durch:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis 802.1x

angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Ein angezeigt wird, und drücken Sie dann auf OK.

4 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis

die gewünschte Authentifizierungs-Methode angezeigt wird.

• EAP-MD5: EAP-MD5 (Extensible Authentication Protocol

Message Digest Algorithm 5) ist ein Authentifizierungsmethode bei der ein MD5-Hash für einen sicheren Datentransport zwischen Client und Server übertragen wird.

• EAP-MSCHAPv2: EAP-MSCHAP (Extensible Authentication

Protocol Microsoft-Version des Challenge-HandshakeAuthentifizierungsprotokolls). MSCHAP v2 ist ein gegenseitiger Authentifizierungsprozess, bei dem verschlüsselte Ein-WegPasswörter zum Einsatz kommen. MS-CHAPv2 verwendet verschiedene Hashing-/Verschlüsselungsalgorithem zum Verschlüsseln von Benutzer-IDs und Passwörtern.

• PEAP: PEAP (Protected EAP).

5 Geben Sie den Benutzernamen und den Passcode mithilfe

der Pfeil-Nach-Oben/Pfeil-Nach-Unten-Tasten ein.

6 Drücken Sie OK, um die Auswahl zu speichern.

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Netzwerkinfo angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie OK, wenn Ja erscheint.

Die Netzwerkkonfigurationsseite wird gedruckt.

7 Drücken Sie Start/Stopp, um in den Standby-Modus

zurückzukehren.

Konfiguration von Anschluss 9100

Der Drucker unterstützt die Verwendung von Anschluss 9100. Gehen Sie wie folgt vor, um Anschluss 9100 zu konfigurieren:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays Netzwerk

erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Port 9100 angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Ein angezeigt wird, und drücken Sie dann auf OK.

4.3 <

Netzwerkeinrichtung (nur Phaser 3600/N, Phaser 3600/DN)>

Konfigurieren von LPR

Konfigurieren von CentreWare IS

Der Drucker unterstützt die Verwendung des LPR-Anschlusses (Line Printer Protocol). Dabei werden Druckdaten über Anschluss 510 übertragen. Gehen Sie wie folgt vor, um LPR zu aktivieren:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays

Netzwerk erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis LPR angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Ein angezeigt wird, und drücken Sie dann auf OK.

Konfigurieren von IPP

Der Drucker unterstützt die Verwendung des IPP-Anschlusses (Internet Printing Protocol). Dabei werden Druckdaten über Anschluss 631 übertragen. Gehen Sie wie folgt vor, um IPP zu aktivieren:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays

Netzwerk erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis IPP angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Ein angezeigt wird, und drücken Sie dann auf OK.

Der Drucker unterstützt die Verwendung von CentreWare IS (Internet Services). Gehen Sie wie folgt vor, um CentreWare IS zu aktivieren:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays

Netzwerk erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis CentreWare IS angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Ein angezeigt wird, und drücken Sie dann auf OK.

Konfigurieren von SLP

Der Drucker unterstützt die Verwendung des SLP-Anschlusses (Service Location Protocol). Dabei werden Druckdaten über Anschluss 427 übertragen. Gehen Sie wie folgt vor, um SLP zu aktivieren:

1 Drücken Sie Menü, bis in der unteren Zeile des Displays

Netzwerk erscheint, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis SLP angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Ein angezeigt wird, und drücken Sie dann auf OK.

4.4 <

Netzwerkeinrichtung (nur Phaser 3600/N, Phaser 3600/DN)>

5 Einlegen von Druckmedien

In diesem Kapitel wird beschrieben, welche Papiertypen Sie mit Ihrem Drucker verwenden können und wie Sie Papier richtig in die verschiedenen Papierschächte einlegen, um eine optimale Druckqualität zu erzielen.

Folgende Themen werden in diesem Kapitel behandelt:

• Auswählen des Druckmaterials

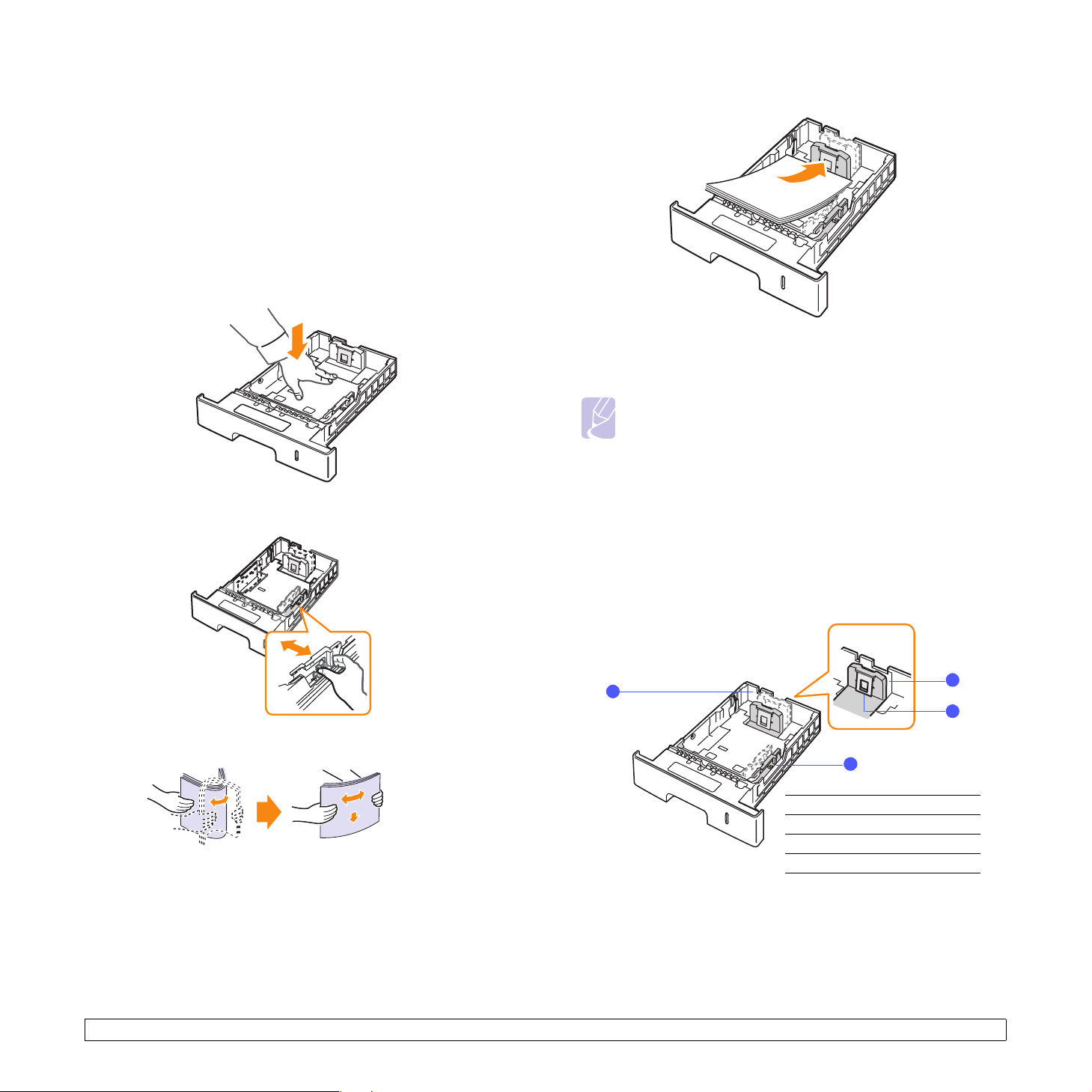

• Einlegen von Papier

• Auswählen eines Ausgabebereichs

Auswählen des Druckmaterials

Sie können auf einer Reihe von Druckmedien wie z. B. Normalpapier, Umschlägen, Etiketten und Folien drucken. Verwenden Sie nur Druckmedien, die für das Gerät geeignet sind. Die Verwendung von Druckmedien, die den in diesem Benutzerhandbuch dargestellten Richtlinien nicht entsprechen, kann folgende Probleme verursachen:

• Schlechte Druckqualität

• Mehr Papierstaus

• Vorzeitiger Verschleiß des Druckers.

Eigenschaften wie Gewicht, Beschaffenheit, Faserverlauf und Feuchtigkeitsgehalt sind wichtige Faktoren, die sich auf die Leistung des Druckers und die Ausgabequalität auswirken. Beachten Sie bei der Wahl von Druckmedien folgende Richtlinien:

• Gewünschtes Ergebnis: Das gewählte Druckmedium sollte sich für Ihr Projekt eignen.

• Format: Sie können Medien beliebiger Formate verwenden, solange sich das Medium problemlos in die Papierführungen des Papierschachts einlegen lässt.

• Gewicht: Ihr Drucker unterstützt folgende Gewichte von Druckmedien:

- 60 bis 105 g/m

- 60 bis 163 g/m

- 75 bis 90 g/m

- Über 105 g/m2 für Karteikarten

• Helligkeit: Einige Druckmedien sind heller als andere und erzeugen schärfere und lebhaftere Bilder.

• Glätte der Oberfläche: Die Glätte des Druckmediums hat Einfluss darauf, wie kontrastreich der Druck auf dem Papier wirkt.

für das Papierschacht 2 und optionales Fach 3

für Papierschacht 1 (MZS)

für beidseitigen Druck

5.1 <

Einlegen von Druckmedien>

Hinweise

• Manche Druckmedien mögen zwar allen Richtlinien in diesem Abschnitt gerecht werden, liefern aber dennoch kein zufrieden stellendes Ergebnis. Gründe hierfür können falsche Handhabung, inakzeptable Temperatur und Feuchtigkeit oder andere Faktoren sein, für die Xerox

• Stellen Sie vor dem Kauf größerer Mengen an Druckmedien sicher, dass diese den in diesem Benutzerhandbuch angegebenen Anforderungen entsprechen.

nicht verantwortlich ist.

Achtung

Die Verwendung von Druckmedien, die diesen Bestimmungen nicht entsprechen, kann Probleme verursachen, die eine Reparatur erfordern. Derartige Reparaturen werden nicht durch die Garantie oder Servicevereinbarungen von Xerox abgedeckt.

Unterstützte Papierformate

Art Papierformat Abmessungen Gewicht

Normalpapier

Umschläge

Letter 215,9 x 279 mm

Legal 215,9 x 355,6 mm

US-Folio 216 x 330,2 mm

Oficio 216 x 343 mm

A4 210 x 297 mm

JIS B5 182 x 257 mm

ISO B5 176 x 250 mm

JIS B6 128 x 182 mm

Executive 184,2 x 266,7 mm

A5 148,5 x 210 mm

A6 105 x 148,5 mm

Statement 139,7 x 215,9 mm

US-Postkarte 88,9 x 139,7 mm

Karteikarte 76,2 x 127 mm

Umschlag Monarch 98,4 x 190,5 mm

Umschlag COM-10 105 x 241 mm

Umschlag DL 110 x 220 mm

Umschlag C5 162 x 229 mm

• 60 bis 105 g/m

für Papierschacht 2, optionales Fach 3

• 60 bis 163 g/m

für Papierschacht 1 (MZS)

• 75 bis 90 g/m beidseitigen Druck

• Über 105 g/m

für

Karteikarten

60 bis 163 g/m

Kapazität

• 500 Blatt Normalpapier mit

75 g/m2 für Papierschacht 2, optionales Fach 3

• 100 Blatt für Papierschacht 1 (MZS)

10 Blatt mit 75 g/m2 in Papierschacht 1 (MZS)

Umschlag C6 114 x 162 mm

Folie Letter, A4

Siehe hierzu den Abschnitt „Normalpapier“.

60 bis 163 g/m

Letter, Legal, US-

Etiketten

Folio, Oficio, A4, JIS B5, ISO B5,

Siehe hierzu den Abschnitt „Normalpapier“.

60 bis 163 g/m

Executive, A5, A6

Letter, Legal, US-

Karton

Folio, Oficio, A4, JIS B5, ISO B5,

Siehe hierzu den Abschnitt „Normalpapier“.

60 bis 163 g/m

Executive, A5, A6

Minimale Größe (benutzerdefiniert) 76 x 127 mm

60 bis 163 g/m

Maximale Größe (benutzerdefiniert) 215,9 x 356 mm

a. Für Druckmedien, die über 90 g/m2 wiegen, sollten Sie Papierschacht 1 (MZS) wählen. b. Die maximale Kapazität kann je nach Gewicht und Dicke des Druckmediums und den Umgebungsbedingungen variieren.

Hinweis

Für beidseitigen Druck werden die Formate A4, Letter, Oficio, Legal und US-Folio unterstützt.

5.2 <

Einlegen von Druckmedien>

50 Blatt mit 75 g/m in Papierschacht 1 (MZS)

25 Blatt mit 75 g/m in Papierschacht 1 (MZS)

10 Blatt mit 75 g/m2 in Papierschacht 1 (MZS)

Richtlinien zum Auswählen und Lagern von Druckmedien

Berücksichtigen Sie bei der Auswahl und Lagerung von Papier, Umschlägen, Etiketten oder anderen Druckmaterialien folgende Richtlinien:

• Verwenden Sie nur Druckmedien, die den im Abschnitt Seite 5.3 genannten Spezifikationen entsprechen.

• Feuchtes, welliges, zerknittertes oder zerrissenes Papier kann Papierstaus verursachen und die Druckqualität herabsetzen.

• Verwenden Sie zur Sicherstellung einer optimalen Druckqualität ausschließlich kopierfähiges Papier hoher Qualität, das speziell für die Verwendung in Laserdruckern empfohlen wird.

• Vermeiden Sie die Verwendung folgender Druckmedien:

- Papier mit Prägedruck, Lochung oder mit einer zu glatten oder

zu groben Struktur

- Abwischbares Spezialpapier

- Mehrseitiges Papier

- Synthetisches und wärmeempfindliches Papier

- Selbstdurchschreibendes Papier und Zeichenpapier

• Die Verwendung dieser Papiersorten kann zu Papierstaus oder chemischen Ausdünstungen führen und Ihren Drucker beschädigen.

• Lagern Sie die Druckmedien bis zu deren Verwendung in der Originalverpackung. Lagern Sie Kartons mit Papier auf Paletten oder Regalen, nicht auf dem Fußboden. Stellen Sie keine schweren Gegenstände auf dem (verpackten oder unverpackten) Papier ab. Schützen Sie es vor Feuchtigkeit oder anderen Bedingungen, die zur Falten- oder Wellenbildung des Papiers führen können.

• Lagern Sie nicht verwendete Druckmaterialien bei Temperaturen zwischen 15 und 30 °C. Die relative Luftfeuchtigkeit sollte zwischen 10 und 70 % liegen.

• Lagern Sie unbenutzte Druckmaterialien in einer feuchtigkeitsbeständigen Verpackung, wie z.B. einer Plastiktüte oder einem Plastikbehälter, um zu vermeiden, dass Staub und Feuchtigkeit das Papier verunreinigen.

• Um Papierstaus zu vermeiden, sollten Sie Spezialdruckmedien blattweise in Papierschacht 1 (MZS) einlegen.

• Damit Druckmedien wie z. B. Folien oder Etikettenbögen nicht aneinander kleben, entnehmen Sie diese unmittelbar nach dem Druck dem Ausgabefach.

Richtlinien für spezielle Druckmedien

Materialtyp Richtlinien

Umschläge

• Erfolgreiches Drucken auf Umschlägen hängt von der Qualität der Umschläge ab. Beachten Sie bei der Auswahl von Umschlägen folgende Faktoren:

- Gewicht: Das Gewicht des Umschlagpapiers

sollte 90 g/m2 nicht übersteigen, andernfalls können Papierstaus entstehen.

- Aufbau: Lagern Sie Umschläge vor dem

Drucken flach. Umschläge müssen weniger als 10 mm gewellt sein und dürfen keine Luft enthalten.

- Zustand: Umschläge dürfen nicht zerknittert,

gefaltet oder anderweitig beschädigt sein.

- Temperatur: Verwenden Sie nur solche

Umschläge, die den Druck- und Temperaturverhältnissen während des Druckvorgangs standhalten.

• Verwenden Sie nur einwandfreie Umschläge mit scharfen und sauberen Falzen.

• Verwenden Sie keine frankierten Umschläge.

• Verwenden Sie keine Umschläge mit Klammern, Klickverschlüssen, Fenstern, Fütterung, selbstklebenden Verschlüssen oder anderen synthetischen Materialien.

• Verwenden Sie keine beschädigten oder schlecht verarbeiteten Umschläge.

• Stellen Sie sicher, dass der Falz an beiden Enden des Umschlags bis an die Ecken des Umschlags reicht.

Akzeptabel

Nicht akzeptabel

• Bei Umschlägen mit abgedecktem Klebestreifen oder mit mehr als einer Klappe, die zum Verschließen umgeknickt wird, muss der Klebstoff der Fixiertemperatur von 200 °C im Gerät für 0,1 Sekunde standhalten. Die zusätzlichen Laschen und Streifen können zu Falten, Knittern oder Papierstaus führen oder sogar die Fixiereinheit beschädigen.

• Stellen Sie die Ränder auf einen Abstand von mindestens 15 mm von der Umschlagkante ein, um eine optimale Druckqualität zu erzielen.

• Vermeiden Sie es, Bereiche zu bedrucken, an denen Umschlagsäume zusammenstoßen.

5.3 <

Einlegen von Druckmedien>

Materialtyp Richtlinien

Folien

Etiketten

• Um eine Beschädigung des Druckers zu vermeiden, verwenden Sie nur Folien, die für Laserdrucker geeignet sind.

• Im Drucker verwendete Folien müssen der Fixiertemperatur des Druckers von 200 °C standhalten.

• Legen Sie die Folien nach dem Herausnehmen aus dem Drucker auf eine ebene Fläche.

• Lassen Sie Folien nicht über lange Zeit im Papierschacht liegen. Staub und Schmutz könnten sich darauf ansammeln und die Druckqualität beeinträchtigen.

• Fassen Sie Folien nur vorsichtig am Rand an, um Verschmutzungen durch Fingerabdrücke zu vermeiden.

• Setzen Sie bedruckte Folien nicht längere Zeit direkter Sonneneinstrahlung aus, damit die Farben nicht verblassen.

• Vergewissern Sie sich, dass die Folien nicht zerknittert, gewellt oder eingerissen sind.

• Um eine Beschädigung des Druckers zu vermeiden, verwenden Sie nur Etiketten, die für Laserdrucker geeignet sind.

• Beachten Sie bei der Auswahl von Etiketten folgende Faktoren:

- Klebstoff: Klebstoff muss der Fixiertemperatur

des Druckers von 200 °C standhalten.

- Anordnung: Verwenden Sie nur Etiketten,

die ohne Zwischenräume auf dem Bogen angebracht sind. Sind Zwischenräume zwischen den einzelnen Etiketten vorhanden, können sich Etiketten lösen und schwerwiegende Papierstaus verursachen.

- Gewellte Seiten: Vor dem Drucken müssen

Etiketten flach liegen. Sie dürfen in keine Richtung mehr als 13 mm gewellt sein.

- Zustand: Verwenden Sie keine Etiketten, die

zerknittert sind, Blasen oder andere Anzeichen aufweisen, dass sie bereits abgelöst wurden.

• Vergewissern Sie sich, dass zwischen den Etiketten kein Klebematerial frei liegt. Freiliegender Klebstoff kann dazu führen, dass sich Etiketten beim Drucken lösen und Papierstaus entstehen. Außerdem kann der Klebstoff Komponenten des Druckers beschädigen.

• Lassen Sie einen Bogen mit Etiketten nicht mehr als einmal durch den Drucker laufen. Die beschichtete Rückseite ist nur für einen Druckvorgang ausgelegt.

• Verwenden Sie keine Etiketten, die sich bereits vom Schutzpapier ablösen, zerknittert sind, Blasen aufweisen oder anderweitig beschädigt sind.

Karton oder benutzerdefinierte Formate

Briefpapier und Formulare

Legen Sie das für die meisten Druckaufträge verwendete Druckmedium in Papierschacht 2 ein. Papierschacht 2 kann maximal 500 Blatt Normalpapier mit einem Gewicht von 75 g/m

Sie können den Drucker mit einem optionalen Fach 3 aufrüsten, das unterhalb des Standardschachts angebracht wird und weitere 500 Blatt fasst. Wie Sie das optionale Papierfach bestellen können, erfahren Sie auf Seite 7.1.

Auf dem Papierstandsanzeige an der Vorderseite von Papierschacht 2 und dem optionalen Fach 3 befindet sich eine Anzeige der gegenwärtige Papiermenge im Papierfach. Wenn das Papierfach leer ist, sinkt die Anzeige bis ganz nach unten ab.

5.4 <

Einlegen von Druckmedien>

• Verwenden Sie keine Druckmedien, die schmaler als 76 mm oder kürzer als 127 mm sind.

• Stellen Sie in der Anwendungssoftware Ränder von mindestens 6,4 mm zu den Kanten des Druckmediums ein.

• Briefpapier muss mit einer hitzebeständigen Tinte bedruckt sein, die nicht schmilzt, verdampft oder gefährliche Stoffe abgibt, wenn sie der Fixiertemperatur des Druckers von 200 °C für 0,1 Sekunden ausgesetzt wird.

• Die Tinte auf dem Briefpapier darf nicht brennbar sein und keine Schäden an den Druckwalzen verursachen.

• Formulare und Briefpapier sollten feuchtigkeitsbeständig verpackt sein, um Schäden während der Lagerung zu verhindern.

• Bevor Sie Vordrucke wie Formulare und Briefpapier einlegen, müssen Sie sicherstellen, dass die Druckfarbe auf dem Papier trocken ist. Während des Fixierens kann sich feuchte Druckfarbe vom Vordruck lösen und dadurch die Druckqualität mindern.

Einlegen von Papier

aufnehmen.

Voll ▲

▲ Leer

Verwenden von Papierschacht 2 oder dem optionalen Fach 3

Verwenden Sie die Druckmaterialien, die Sie für die Mehrzahl der Druckaufträge in Papierschacht 2 benutzen. Das Papierschacht 2 kann maximal 500 Blatt Normalpapier mit einem Gewicht von 75 g/m aufnehmen.

Sie können den Drucker mit einem optionalen Fach 3 aufrüsten, das unterhalb des Papierschacht 2 angebracht wird und weitere 500 Blatt fasst.

1 Ziehen Sie den Papierschacht heraus und drücken Sie die

Andruckplatte herunter, bis sie einrastet.

2 Passen Sie die Papierbreitenführung so an, dass diese den

Papierstapel leicht berührt.

4 Legen Sie das Papier mit der zu bedruckenden Seite nach

unten ein.

Beim Laden von Briefpapier muss die vorgedruckte Seite nach unten zeigen. Der obere Rand des Briefbogens mit dem Firmenzeichen muss vorne im Papierschacht liegen.

Hinweise

• Wenn Probleme beim Papiereinzug auftreten, legen Sie die Blätter einzeln in den Mehrzweckschacht ein.

• Sie können auch bereits bedrucktes Papier einlegen. Die bedruckte Seite sollte mit einer glatten Kante an der Vorderseite nach oben zeigen. Sollte es beim Papiereinzug Probleme geben, drehen Sie das Papier um. In diesem Fall kann für die Druckqualität nicht garantiert werden.

3 Fächern und biegen Sie die Kanten des Papierstapels, um das

Papier vor dem Einlegen voneinander zu trennen.

Ändern des Papierformats in Papierschacht 2

Wenn Sie Formate einlegen, die länger sind als das Format Legal, müssen Sie die Papierführungen so einstellen, dass der Papierschacht verlängert wird.

Papierlängenführung

Halterungsführung

Papierbreitenführung

Rückwand

5.5 <

Einlegen von Druckmedien>

1 Schieben Sie die Rückwand des Papierschachts vollständig nach

hinten, so dass die Länge des Papierschachts vergrößert wird.

2 Nachdem Sie Papier in den Papierschacht eingelegt haben,

passen Sie die Halterungsführung an, bis sie den Papierstapel leicht berührt.

Verwenden von Papierschacht 1 (MZS)

In Papierschacht 1 (MZS) können Sie spezielle Formate und Arten von Druckmaterial wie z. B. Postkarten, Grußkarten und Umschläge einlegen. Er eignet sich besonders zum Drucken von einzelnen Blättern (z. B. auf Firmenbogen oder farbigem Papier).

So legen Sie Papier in den Mehrzweckschacht ein:

1 Ziehen Sie Papierschacht 1 (MZS) nach unten und zu sich hin und

ziehen Sie bei längeren Papierformaten die Verlängerung heraus.

2 Wenn Sie Papier einlegen möchten, sollten Sie den Papierstapel

biegen oder auffächern, um die Seiten voneinander zu lösen.

3 Drücken Sie auf die Papierbreitenführung und schieben Sie sie so

nah an den Papierstapel heran, bis sie die Seite des Stapels leicht berührt.

Hinweise

• Schieben Sie die Papierführung nicht so dicht an den Stapel heran, dass sich dieser wölbt.

• Wenn Sie die Papierführung für die Breite nicht einstellen, kann ein Papierstau entstehen.

Folien sollten Sie nur an den Rändern festhalten. Berühren Sie nicht die zu bedruckende Oberfläche. Fingerabdrücke auf der Folie können die Druckqualität beeinträchtigen.

3 Legen Sie das Papier mit der zu bedruckenden Seite nach

oben ein.

Beachten Sie beim Einlegen je nach verwendetem Druckmedientyp folgende Richtlinien:

• Umschläge: Legen Sie Umschläge so ein, dass die Laschenseite nach unten und das Briefmarkenfeld nach links oben zeigt.

• Folien: Legen Sie die Folien mit der zu bedruckenden Seite nach oben so ein, dass der obere Rand mit dem Klebestreifen zuerst in den Drucker eingezogen wird.

5.6 <

Einlegen von Druckmedien>

• Etiketten: Legen Sie einen Etikettenbogen mit der zu bedruckenden Seite nach unten und dem oberen schmalen Rand nach vorne ein.

• Formulare: Legen Sie Formulare mit der bedruckten Seite nach oben und mit der Oberkante zum Drucker ein.

• Karton: Legen Sie Karton mit der zu bedruckenden Seite nach oben und mit dem schmalen Rand in Richtung Drucker ein.

• Vordrucke: Legen Sie bereits bedrucktes Papier mit der bedruckten Seite nach unten und einer glatten Kante nach vorne ein.

Hinweis

Vergewissern Sie sich, dass Sie nicht eine zu große Menge Druckmaterial eingelegt haben. Das Druckmaterial wellt sich, wenn Sie einen zu hohen Stapel einlegen oder diesen zu weit einführen.

Achtung

Wenn Sie auf speziellen Materialien wie Umschlägen, Etiketten, Folien oder Karton drucken, sollte die Ausgabe über die rückseitige Abdeckung erfolgen. Öffnen Sie die rückseitige Abdeckung, um das Ausgabefach auf der Rückseite zu verwenden Siehe Seite 5.9.

Tipps zur Verwendung von Papierschacht 1 (MZS)

• Legen Sie nur jeweils eine Größe von Druckmaterialien in Papierschacht 1 (MZS) ein.

• Um Papierstaus zu vermeiden, dürfen Sie kein Papier nachlegen, wenn im Papierschacht 1 (MZS) noch genug vorhanden ist. Dies gilt auch für andere Druckmaterialtypen.

• Legen Sie die Druckmaterialien mit der zu bedruckenden Seite nach oben und dem Seitenkopf zuerst in die Mitte des Papierschachts 1 (MZS) ein.

• Verwenden Sie nur Druckmedien, die den auf Seite 5.1 angegebenen Spezifikationen entsprechen, um Papierstaus und schlechte Druckqualität zu vermeiden.

• Entfernen Sie eventuelle Wölbungen auf Postkarten, Umschlägen und Etiketten, bevor Sie sie in das Papierfach 1 (MZS) einlegen.

• Wenn Sie über Papierfach 1 (MZS) Druckmedien der Größe 76 x 127 mm drucken möchten, öffnen Sie die rückseitige Abdeckung, um durch den geraden Papierdurchlauf Papierstaus zu vermeiden.

• Stellen Sie sicher, dass die rückseitige Abdeckung geöffnet ist, wenn Sie auf Folien drucken. Andernfalls können die Folien bei der Ausgabe aus dem Drucker reißen.

4 Drücken Sie die Führungen für Breitenregulierung am

Papierschacht 1 (MZS) und passen Sie sie an die Breite des

Papiers an. Schieben Sie sie nicht zu fest heran, damit durch die Stauchung keine Papierstaus entstehen oder das Papier schief eingezogen wird.

5 Vor dem Drucken eines Dokuments müssen Sie die Papierzufuhr,

das Papierformat und den Papiertyp in der Anwendungssoftware entsprechend einstellen. Weitere Informationen finden Sie in der Softwaredokumentation.

Weitere Informationen zum Festlegen der Papierzufuhr des Papiertyps über das Bedienfeld finden Sie unter Seite 2.4.

6 Schieben Sie nach dem Drucken die Verlängerung wieder ein und

schließen Sie den Mehrzweckschacht.

Verwenden des manuellen Papiereinzugs

Um Druckmaterial einzeln in Papierschacht 1 (MZS) einzulegen, wählen Sie auf der Registerkarte Papier unter Papierzufuhr die Option Manueller Einzug, wenn Sie die Druckeinstellungen für ein Dokument ändern. Weitere Informationen finden Sie in der Softwaredokumentation. Das manuelle Einlegen von Papier kann sinnvoll sein, wenn Sie die Druckqualität jeder einzelnen Seite unmittelbar nach dem Drucken überprüfen möchten.

Das manuelle Einlegen erfolgt praktisch genauso wie das Einlegen von Papier in Papierschacht 1 (MZS), außer dass Sie das Papier Blatt für Blatt in das Fach einlegen, die Druckdaten für die erste Seite senden und dann Start/Stopp auf dem Bedienfeld drücken, um die jeweils folgende Seite auszudrucken.

1 Legen Sie das Papier mit der zu bedruckenden Seite nach

oben ein.

5.7 <

Einlegen von Druckmedien>

2 Drücken Sie die Führungen für Breitenregulierung am

Papierschacht 1 (MZS) und passen Sie sie an die Breite des

Papiers an. Schieben Sie sie nicht zu fest heran, damit durch die Stauchung keine Papierstaus entstehen oder das Papier schief eingezogen wird.

3 Wenn Sie ein Dokument drucken, müssen Sie in der

Anwendungssoftware die Papierquelle „Manueller Einzug“ sowie das entsprechende Papierformat und den korrekten Papiertyp einstellen. Weitere Informationen finden Sie in der Softwaredokumentation.

4 Drucken Sie ein Dokument.

Auf dem Display erscheint eine Meldung, mit der Sie aufgefordert werden, Papier einzulegen und auf Start/Stopp zu drücken.

5 Drücken Sie auf Start/Stopp.

Der Drucker zieht das Blatt ein und druckt. Nach dem Drucken einer Seite wird die Meldung erneut angezeigt.

Hinweis

Wenn Sie die Taste nicht drücken, zieht der Drucker nach einer Unterbrechung das Blatt automatisch ein.

6 Legen Sie das nächste Blatt in Papierschacht 1 (MZS) ein und

drücken Sie die Taste Start/Stopp.

Wiederholen Sie diesen Schritt für alle zu druckenden Seiten.

Auswählen eines Ausgabebereichs

Der Drucker besitzt zwei Ausgabefächer, die rückseitige Abdeckung (bedruckte Seite nach oben) und das Ausgabefach (bedruckte Seite nach unten).

Rückseitige Abdeckun

Ausgabefach

Der Drucker sendet Druckergebnisse standardmäßig an das Ausgabefach. Wenn das Ausgabefach verwendet werden soll, muss die rückseitige Abdeckung geschlossen sein.

Hinweise

• Wenn das Papier beim Drucken über das Ausgabefach Beeinträchtigungen aufweist und z. B. übermäßig viele Wölbungen bildet, drucken Sie über die rückseitige Abdeckung.

• Öffnen oder schließen Sie die rückseitige Abdeckung nicht, solange der Drucker druckt. Dies kann zu Papierstaus führen.

5.8 <

Einlegen von Druckmedien>

Drucken zum Ausgabefach (bedruckte Seite nach unten)

Im Ausgabefach wird das Papier in der Druckreihenfolge mit der bedruckten Seite nach unten abgelegt. Dieses Ausgabefach empfiehlt sich für die Mehrzahl aller Druckaufträge.

Drucken zur rückseitigen Abdeckung

(bedruckte Seite nach oben)

Bei Verwendung der rückseitigen Abdeckung kommt das Papier mit der bedruckten Seite nach oben aus dem Drucker.

Wenn Sie den Papierschacht 1 (MZS) und die rückseitige Abdeckung verwenden, erhalten Sie einen direkten Papierdurchlauf.

Durch Verwendung der rückseitigen Abdeckung kann die Ausgabequalität bei Sonderdruckmedien möglicherweise verbessert werden.

Klappen Sie zur Verwendung der rückseitigen Abdeckung die rückseitige Abdeckung zum Öffnen nach unten.

Achtung

Die Fixiereinheit hinter der rückseitigen Abdeckung wird während des Betriebs sehr heiß. Seien Sie daher bei Arbeiten in diesem Bereich vorsichtig.

5.9 <

Einlegen von Druckmedien>

6 Grundlagen zum Drucken

In diesem Kapitel werden allgemein übliche Druckaufgaben erläutert.

Folgende Themen werden in diesem Kapitel behandelt:

• Drucken eines Dokuments

• Abbrechen eines Druckauftrags

Drucken eines Dokuments

Dieser Drucker ermöglicht es Ihnen, aus unterschiedlichen Windowsoder Mac OS-Anwendungen zu drucken. Die genauen Schritte zum Drucken eines Dokuments können je nach Anwendung unterschiedlich sein.

Einzelheiten über das Drucken finden Sie in der Softwaredokumentation.

Abbrechen eines Druckauftrags

Falls sich der Druckauftrag in einer Warteschlange oder einem Spooler befindet, können Sie den Auftrag folgendermaßen löschen:

1 Klicken Sie auf die Windows-Schaltfläche Start.

2 Wählen Sie unter Windows 2000 die Option Einstellungen und

dann Drucker aus.

Wählen Sie unter Windows XP/2003 Drucker und Faxgeräte aus.

Wählen Sie unter Windows Vista die Option Systemsteuerung > Hardware und Sound > Drucker aus.

3 Doppelklicken Sie auf das Symbol Xerox Phaser 3600 PCL 6 oder

auf das Symbol Xerox Phaser 3600 PS.

4 Wählen Sie im Menü „Dokument“ die Option Abbrechen

(Windows 2000/XP/2003).

Hinweis

Sie können dieses Fenster auch aufrufen, indem Sie in der unteren rechten Ecke des Windows-Desktops auf das Druckersymbol klicken.

Den aktuellen Druckauftrag können Sie auch abbrechen, indem Sie die Taste Start/Stopp auf dem Bedienfeld des Druckers betätigen.

6.1 <

Grundlagen zum Drucken>

7 Verbrauchsmaterialien

und Zubehör bestellen

Dieses Kapitel enthält Informationen zur Druckkartusche und wie Sie Druckkartuschen und Zubehör für Ihren Drucker kaufen können.

Folgende Themen werden in diesem Kapitel behandelt:

• Verbrauchsmaterialien

• Zubehör

• Bestellvorgang

Verbrauchsmaterialien

Wenn die Druckkartusche leer ist, können Sie für Ihren Drucker die folgenden Kartuschenarten nachbestellen:

Art Haltbarkeit

Normale Haltbarkeit Ca. 7.000 Seiten 106R01370

Lange Haltbarkeit Ca. 14.000 Seiten 106R01371

a. Angegebene Druckleistung gemäß ISO/IEC 19752.

Teilenummer

Bestellvorgang

Um von Xerox autorisiertes Verbrauchsmaterial oder Zubehör zu kaufen, wenden Sie sich an Ihr Xerox-Fachgeschäft oder an den Händler, von dem Sie den Drucker gekauft haben. Alternativ dazu können Sie unter www.xerox.com/office/support auswählen, um technischen Support zu erhalten.

Ihr Land/Ihre Region

Zubehör

Sie können Zubehör bestellen und installieren, um Leistung und Kapazität des Druckers zu erhöhen.

Folgende Zubehörartikel sind für Ihren Drucker erhältlich:

Zubehör Beschreibung Teilenummer

Optionales Fach

Optionale DuplexEinheit

SpeicherDIMM

Wenn Ihnen häufig das Papier ausgeht, können Sie ein zusätzliches Papierfach mit einem Fassungsvermögen von 500 Blatt anbringen. Sie können Dokumente auf verschiedenen Größen und Materialien drucken.

Wenn Sie das Papier automatisch beidseitig bedrucken möchten, können Sie eine optionale Duplex-Einheit anbringen.

Erweitert die Speicherkapazität des Druckers.

097N01673

097S03756

• 097S03759: 64 MB

• 097S03760: 128 MB

• 097S03761: 256 MB

Informationen zur Verfügbarkeit von Speichermodulen und Zubehör erhalten Sie in Ihrem Fachgeschäft.

7.1 <

Verbrauchsmaterialien und Zubehör bestellen>

8 Wartung

In diesem Kapitel finden Sie Informationen zur Wartung Ihres Druckers und der Druckkartusche sowie zum Drucken mit höchster Qualität und zum tonersparenden Drucken.

Folgende Themen werden in diesem Kapitel behandelt:

• Drucken: Informationsblatt

• Drucker reinigen

• Druckkartusche warten

• Verschleißteile

Drucken: Informationsblatt

Mithilfe des Drucker-Bedienfelds können Sie verschiedene Seiten drucken, die Ihnen detaillierte Informationen über den Drucker liefern. Diese Informationen können dazu beitragen, die Funktionstüchtigkeit Ihres Druckers aufrechtzuerhalten.

1 Drücken Sie Menü, bis in der unteren Zeile des Displays

Information erscheint, und drücken Sie dann OK.

2 Drücken Sie die Pfeil-Nach-Oben/Pfeil-Nach-Unten-Tasten, bis die

gewünschte Informationsseite angezeigt wird, und drücken Sie OK.

Die Informationsseite wird gedruckt.

Reinigen des Innenraums des Druckers

Es gibt zwei Möglichkeiten zur Reinigung des Druckerinneren:

• Druckerinnenraum manuell reinigen.

• Drucken einer Reinigungsseite, was über das Bedienfeld

durchgeführt werden kann.

Manuelle Reinigung des Innenraums

1 Schalten Sie den Drucker aus und ziehen Sie das Stromkabel.

Warten Sie, bis der Drucker abgekühlt ist.

2 Öffnen Sie die obere Abdeckung und ziehen Sie die

Druckkartusche heraus. Legen Sie sie auf einer sauberen,

ebenen Fläche ab.

Drucker reinigen

Während des Druckens können sich Papier- und Tonerreste sowie Staub im Drucker ansammeln. Über längere Zeit kann dies die Druckqualität beeinträchtigen und zu Toner- oder Schmierflecken führen. Ihr Drucker verfügt über einen Reinigungsmodus, mit dem diese Probleme beseitigt bzw. verhindert werden können.

Reinigen der Druckeraußenseite

Reinigen Sie das Druckergehäuse mit einem weichen, fusselfreien Tuch. Das Tuch kann leicht mit Wasser angefeuchtet werden, vermeiden Sie jedoch unbedingt, dass Wasser auf das Gerät oder in das Innere des Geräts tropft.

Achtung

Bei Verwendung von Reinigungsmitteln mit hohem Gehalt an Alkohol, Lösungsmitteln oder anderen aggressiven Substanzen zum Reinigen des Druckergehäuses kann das Gehäuse verfärbt oder beschädigt werden.

Achtung

• Setzen Sie die Druckkartusche nur kurz dem Tageslicht

aus, um Schäden zu vermeiden. Decken Sie diese, falls erforderlich, mit einem Blatt Papier ab.

• Berühren Sie nicht die grüne Fläche an der Unterseite

der Druckkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

8.1 <

Wartung>

3 Entfernen Sie Staub und Tonerrückstände mit einem trockenen

fusselfreien Tuch von der Druckkartusche und der Aussparung für die Kartusche.

Achtung

Achten Sie darauf, beim Reinigen des Innenraums nicht die Übertragungswalze zu berühren, die sich unter der Druckkartusche befindet. Fettige oder verschmierte Finger können zu Qualitätsproblemen beim Drucken oder Scannen führen.

Reinigungsblatt drucken

Wenn die ausgedruckten Seiten verwischt, blass oder verschmiert sind, können Sie dieses Problem durch Ausdrucken einer Reinigungsseite beseitigen. Sie können Folgendes ausdrucken:

• OPC-Reinigungseite (Organic Photo Conductor): Reinigt die

OPC-Trommel der Druckkartusche.

• Fixierer-Reinigungsseite: Reinigt die Fixiereinheit im Drucker.

1 Achten Sie darauf, dass sich beim Einschalten des Druckers

Papier im Papierfach befindet.

2 Drücken Sie Menü, bis in der unteren Zeile des Displays

System-Setup erscheint, und drücken Sie dann OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis Wartung

angezeigt wird, und drücken Sie dann auf OK.

4 Wenn Reinig. Trmml erscheint, drücken Sie OK.

Oder drücken Sie Taste Pfeil-Nach-Oben/Pfeil-Nach-Unten, bis Reinig. Trmml OK.

Ihr Drucker zieht automatisch ein Blatt aus dem Papierfach ein und druckt eine Reinigungsseite aus, auf der Staub oder Tonerrückstände enthalten sind.

oder Reinig. Fxrr angezeigt wird und drücken Sie

4 Wischen Sie mit einem Wattestäbchen über das lange schmale

Glas der LSU (Laser Scanning Unit) im oberen Bereich des Kartuschenfachs, um Staub zu entfernen.

5 Setzen Sie die Druckkartusche wieder ein und schließen Sie

die obere Abdeckung.

6 Schließen Sie das Stromkabel an und schalten Sie den

Drucker ein.

8.2 <

Wartung>

Druckkartusche warten

Aufbewahrung der Tonerkartuschen

Halten Sie sich an die folgenden Richtlinien, damit Sie Ihre Druckkartuschen optimal nutzen zu können:

• Nehmen Sie die Druckkartusche erst aus der Verpackung, wenn

Sie sie verwenden.

• Füllen Sie die Druckkartusche nicht nach. Schäden, die durch

nachgefüllte Kartuschen verursacht wurden, sind von der Garantieleistung ausgeschlossen.

• Lagern Sie Druckkartusche in derselben Umgebung, in der sich

der Drucker befindet.

• Setzen Sie die Druckkartusche nur kurz dem Tageslicht aus,

um Schäden zu vermeiden.

Voraussichtliche Lebensdauer einer Kartusche

Die Lebensdauer einer Druckkartusche hängt von der Tonermenge ab, die für Druckaufträge erforderlich ist. Der Inhalt einer neuen Druckkartusche ist gemäß ISO/IEC 19752 ausreichend für durchschnittlich 7.000 oder

14.000 Standardseiten. (Der Inhalt der Original-Druckkartusche, die mit dem Gerät mitgeliefert wird, ist ausreichend für 7.000 Standardseiten.) Wie viele Seiten tatsächlich erreicht werden, hängt vom Schwärzungsgrad der gedruckten Seiten sowie von der Betriebsumgebung, den Druckintervallen, den Medientypen und dem Medienformat ab. Wenn Sie viele Grafiken ausdrucken, kann es erforderlich sein, die Kartusche häufiger zu wechseln.

Toner neu verteilen, Druckkartusche

Gegen Ende des Lebenszyklus einer Druckkartusche geschieht Folgendes:

• Auf gedruckten Seiten treten weiße Streifen oder aufgehellte Bereiche auf.

• Zu wenig Toner wird auf dem Display angezeigt.

•Die Status-LED blinkt rot.

Wenn dies geschieht, können Sie die Druckqualität noch einmal für eine kurze Zeit wiederherstellen, indem Sie den Toner in der Kartusche neu verteilen. Manchmal treten aber auch nach dem Verteilen des Toners noch weiße Streifen oder aufgehellte Bereiche auf.

1 Öffnen Sie obere Abdeckung.

2 Ziehen Sie die Druckkartusche heraus.

Prüfen des Toner-Füllstands

Sie können überprüfen, wie viel Toner sich noch in der Kartusche befindet.

Wenn Sie Probleme mit der Druckqualität haben, können Sie hiermit bestimmen, ob das Problem durch eine zu geringe Tonerfüllmenge verursacht wird.

1 Drücken Sie Menü, bis in der unteren Zeile der Anzeige

System-Setup angezeigt wird, und drücken Sie dann OK.

2 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Wartung angezeigt wird, und drücken Sie dann auf OK.

3 Drücken Sie auf Pfeil-Nach-Oben/Pfeil-Nach-Unten,

bis Verbr. Dauer. angezeigt wird, und drücken Sie dann auf OK.

4 Drücken Sie Tasten Pfeil-Nach-Oben/Pfeil-Nach-Unten,

um Resttoner auszuwählen und drücken Sie OK.

Auf dem Display wird der Prozentsatz des restlichen Toners angezeigt.

Hinweis

Wenn die folgenden Meldungen auf dem Display angezeigt werden, können die Untermenüs unter Verbr. Dauer. geändert werden:

- Toner ungultig, Kein Orig.-Toner, Toner ersetzen,

Toner verbraucht.

Achtung

• Greifen Sie nicht zu weit in den Drucker hinein. Der Fixierbereich des Druckers kann sehr heiß sein.

• Setzen Sie die Druckkartusche nur kurz dem Tageslicht aus, um Schäden zu vermeiden. Decken Sie diese, falls erforderlich, mit einem Blatt Papier ab.

• Berühren Sie nicht die grüne Fläche an der Unterseite der Druckkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

8.3 <

Wartung>

3 Drehen Sie die Kartusche fünf oder sechs Mal sorgfältig herum, um

den Toner gleichmäßig in der Kartusche zu verteilen.

Hinweis

Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.

4 Halten Sie die Druckkartusche am Griff und schieben Sie sie

langsam in die Öffnung des Geräts.

5 Die Nasen an der Seite der Kartusche werden in den

entsprechenden Aussparungen im Innenraum des Druckers so geführt, dass die Kartusche an der korrekten Position vollständig einrastet.

Nun muss die Druckkartusche ausgewechselt werden. Informationen zum Bestellen von Druckkartuschen finden Sie auf Seite 7.1.

1 Öffnen Sie die obere Abdeckung.

2 Ziehen Sie die Druckkartusche heraus.

3 Nehmen Sie eine neue Druckerkartusche aus ihrem Beutel.

6 Schließen Sie die obere Abdeckung. Vergewissern Sie sich, dass

die Abdeckung richtig geschlossen ist.

Auswechseln der Tonerkartusche

Wenn die Tonerkartusche ganz leer ist:

• Zu wenig Toner Toner ersetzen wird auf dem Display angezeigt.

•Die Status-LED leuchtet rot.

8.4 <

Achtung

Verwenden Sie keine scharfen oder spitzen Gegenstände, wie z. B. eine Schere oder ein Messer, um die Verpackung der Druckkartusche zu öffnen. Das kann zu Kratzern auf der Trommel der Kartusche führen.

4 Rollen Sie die Kartusche fünf oder sechs Mal hin und her, damit

sich der Toner gleichmäßig verteilen kann.

Drehen Sie die Kartusche sorgfältig, um eine maximale Ausbeute sicherzustellen. Bewahren Sie die Versandverpackung und den Kunststoffbeutel auf.

Wartung>

Achtung

• Sollte Toner auf Ihre Kleidung geraten, wischen Sie den Toner mit einem trockenen Tuch ab und waschen Sie das Kleidungsstück in kaltem Wasser aus. Bei Verwendung von heißem Wasser setzt sich der Toner im Gewebe fest.

• Setzen Sie die Druckkartusche nur kurz dem Tageslicht aus, um Beschädigungen zu vermeiden. Decken Sie diese, falls erforderlich, mit einem Blatt Papier ab.

• Berühren Sie nicht die grüne Fläche an der Unterseite der Druckkartusche. Verwenden Sie den Griff an der Kartusche, um eine Berührung dieses Bereichs zu vermeiden.

5 Am Ende der Druckkartusche befindet sich das Abdeckband.

Ziehen Sie das Band vorsichtig aus der Kartusche und entsorgen Sie es.

8 Die Nasen an der Seite der Kartusche werden in den

entsprechenden Aussparungen im Innenraum des Druckers so geführt, dass die Kartusche an der korrekten Position vollständig einrastet.

9 Schließen Sie die obere Abdeckung. Vergewissern Sie sich,

dass die Abdeckung richtig geschlossen ist.

Hinweise

• Das Abdeckband sollte nach korrekter Entfernung länger als 60 cm sein.

• Halten Sie den Druckkartusche in der einen Hand und ziehen Sie das Schutzband geradlinig von der Kartusche ab. Das Schutzband darf auf keinen Fall reißen. Falls das Band reißt, wird die Druckkartusche unbrauchbar.

• Orientieren Sie sich an den Abbildungen auf der Verpackung der Kartusche.

6 Dort befindet sich eine flexible Kunststoffhalterung. Entfernen Sie

die Halterung von der Druckkartusche.

7 Halten Sie die Druckkartusche am Griff und schieben Sie sie

langsam in die Öffnung des Geräts.

Unterdrücken der Meldung „Zu wenig Toner Toner ersetzen“

Wenn die Meldung Zu wenig Toner Toner ersetzen angezeigt wird, können Sie den Drucker so konfigurieren, dass die Meldung nicht mehr angezeigt wird.

1 Drücken Sie Menü, bis in der unteren Zeile des Displays

System-Setup erscheint, und drücken Sie dann OK.

2 Drücken Sie die Navigationstasten, bis Wartung angezeigt wird,

und drücken Sie dann OK.

3 Drücken Sie die Navigationstasten, bis Leer-Mldg. AUS angezeigt

wird, und drücken Sie dann OK.

4 Wählen Sie Ein und drücken Sie OK.

5 Nun wird die Meldung Zu wenig Toner Toner ersetzen nicht mehr

angezeigt, doch die Meldung Toner ersetzen erscheint weiterhin, um Sie daran zu erinnern, dass zum Erhalt der Druckqualität eine neue Kartusche installiert werden muss.

Achtung

Wenn Sie Ein ausgewählt haben, wird diese Einstellung dauerhaft in den Speicher der Kartusche geschrieben, und dieses Menü wird aus dem Menü Wartung entfernt.

8.5 <

Wartung>

Verschleißteile

Damit Ihr Drucker in einem optimalen Arbeitszustand bleibt und abgenutzte Teile nicht zu Problemen bei Papierzuführung oder Druckqualität führen, müssen die nachfolgend aufgeführten Bauteile nach der angegebenen Anzahl gedruckter Seiten bzw. nach Ablauf ihrer jeweiligen Lebensdauer ausgewechselt werden.

Elemente Haltbarkeit (Mittelwert)

Fixiereinheit Ca. 150.000 Seiten

Aufnahmewalze Ca. 150.000 Seiten

Übertragungswalze

Papierrolle (Roller-Idle unit)

Ca. 150.000 Seiten

Gummi für den Halter (Unit-holder pad)

a. Es wird dringend empfohlen, diese Wartungsarbeiten von einem autorisierten

Serviceanbieter, in einem Fachgeschäft oder von dem Händler durchführen zu lassen, bei dem Sie den Drucker gekauft haben.

Ca. 150.000 Seiten

8.6 <

Wartung>

9 Problemlösung

Dieses Kapitel enthält Hinweise zur Vorgehensweise im Fall von Fehlern beim Betrieb des Druckers.

Folgende Themen werden in diesem Kapitel behandelt:

• Beseitigen von Papierstaus

• Checkliste zur Fehlerbehebung

• Die Status-LED

• Bedeutung der Display-Meldungen

• Meldungen zur Druckkartusche

• Allgemeine Druckerprobleme lösen

• Probleme mit der Druckqualität lösen

• Allgemeine Probleme unter Windows

• Allgemeine Probleme mit PostScript

• Allgemeine Probleme mit Linux

• Allgemeine Probleme beim Macintosh

Beseitigen von Papierstaus

Hinweis

Wenn Sie im Drucker eingeklemmtes Papier entfernen, ziehen Sie es nach Möglichkeit immer in die Richtung, in die es normalerweise bewegt wird, um Beschädigungen an inneren Komponenten zu vermeiden. Ziehen Sie stets fest und gleichmäßig, ohne jedoch am Papier zu reißen. Falls das Papier reißt, achten Sie darauf, sämtliche Papierschnipsel zu entfernen, da ansonsten erneut ein Papierstau auftritt.

Wenn ein Papierstau auftritt, leuchtet die Status-LED rot. Öffnen und schließen Sie die obere Abdeckung. Das gestaute Papier wird automatisch ausgegeben.

Wird das Papier nicht ausgegeben, überprüfen Sie die Anzeige auf dem Bedienfeld. Es wird eine Meldung angezeigt, die den Ort des Papierstaus angibt. Einzelheiten zur Lokalisierung und Beseitigung von Papierstaus finden Sie in der folgenden Tabelle.

Meldung Ort des Staus Siehe

Papierstau 0 Tuer oeff./schl.

Im Papiereinzug (Papierschacht 1 (MZS),

Papierschacht 2)

unten

Papierstau 1 Tuer oeff./schl.

Papierstau 2 Innen pruefen

Duplex-Stau 0 Innen pruefen

Duplex-Stau 1 Tuer oeff./schl.

Um die Druckkartusche Seite 9.3

Im Papierausgabebereich Seite 9.4

Im Bereich für beidseitigen Druck

Seite 9.5

9.1 <

Problemlösung>

Im Papiereinzug

Im Papierschacht 2

1 Öffnen Sie Papierschacht 2.

2 Entfernen Sie das gestaute Papier aus dem Drucker.

Wenn sich das Papier beim Ziehen nicht bewegt oder wenn Sie dort kein Papier sehen, fahren Sie mit Schritt 3 fort.

2 Entnehmen Sie das gestaute Papier, indem Sie es vorsichtig

gerade herausziehen. Vergewissern Sie sich, dass das Papier im Papierschacht 2 richtig ausgerichtet ist.

Wenn sich das Papier beim Ziehen nicht bewegt oder wenn sich im manuellen Papiereinzug kein Papier befindet, überprüfen Sie den Fixierbereich in der Nähe der Druckkartusche. Siehe Seite 9.3.

3 Schieben Sie den Papierschacht 2 bis zum Einrasten in den

Drucker. Der Druckvorgang wird automatisch fortgesetzt.

3 Entfernen Sie den Papierschacht 2 und das optionale Fach 3 aus

dem Drucker.

4 Nehmen Sie das gestaute Papier aus dem Papierschacht.

5 Schieben Sie die Papierschächte zurück in den Drucker. Der

Druckvorgang wird automatisch fortgesetzt.

Im optionalen Fach 3

1 Öffnen Sie optionales Fach 3.

9.2 <

Problemlösung>

Im Papierschacht 1 (MZS)

Um die Druckkartusche

1 Falls das Papier nicht richtig eingezogen wird, müssen Sie es aus

dem Drucker entfernen.

2 Öffnen und schließen Sie die obere Abdeckung, um den

Druckvorgang fortzusetzen.

Hinweis

Der Fixierbereich des Geräts ist heiß. Gehen Sie beim Entfernen des Papiers vorsichtig vor.

1 Öffnen Sie die obere Abdeckung und ziehen Sie die

Druckkartusche heraus.

2 Heben Sie die Papierführung vorsichtig an.

9.3 <

Problemlösung>

3 Entnehmen Sie das gestaute Papier, indem Sie es vorsichtig

gerade herausziehen.

Wenn Sie das gestaute Papier nicht finden können oder es sich nicht entfernen lässt, ziehen Sie nicht weiter am Papier und fahren Sie mit dem Schritt zur Behebung von Papierstaus im Papierausgabebereich unter Seite 9.4 fort.

4 Klappen Sie die Papierführung herunter, und setzen Sie die

Druckkartusche wieder ein.

Im Papierausgabebereich

1 Öffnen und schließen Sie die obere Abdeckung. Das gestaute

Papier wird automatisch ausgegeben.

2 Ziehen Sie das Papier vorsichtig aus dem Ausgabefach.

Wenn Sie dort kein gestautes Papier sehen oder beim Ziehen einen Widerstand spüren, fahren Sie mit dem nächsten Schritt fort.

3 Öffnen Sie die rückseitige Abdeckung.

5 Ersetzen Sie die Druckkartusche und schließen Sie die obere

Abdeckung. Der Druckvorgang wird automatisch fortgesetzt.

9.4 <

4 Lösen Sie das Papier, das sich in den Transportwalzen verklemmt

hat. Ziehen Sie das Papier dann vorsichtig heraus.

5 Schließen Sie die rückseitige Abdeckung.

6 Öffnen und schließen Sie die obere Abdeckung. Der Drucker

setzt den Druck fort.

Problemlösung>

Im Bereich der Duplex-Einheit

Duplex-Stau 1

Wenn die Duplex-Einheit nicht korrekt eingesetzt ist, kann ein Papierstau auftreten. Sie müssen daher sicherstellen, dass die

Duplex-Einheit ordnungsgemäß eingesetzt ist.

Duplex-Stau 0

1 Öffnen Sie die obere Abdeckung und ziehen Sie die Duplex-

Einheit aus dem Drucker heraus.

Duplex-Einheit

2 Entfernen Sie das gestaute Papier aus der Duplex-Einheit.

1 Öffnen Sie die obere Abdeckung und ziehen Sie die Duplex-Einheit

aus dem Drucker heraus.

2 Öffnen Sie die rückseitige Abdeckung.

3 Setzen Sie die Duplex-Einheit wieder in die Öffnung.

4 Schließen Sie die obere Abdeckung. Im Anschluss daran setzt der

Drucker den Druck fort.

9.5 <

3 Lösen Sie den Anschlag für die rückseitige Abdeckung und öffnen

Sie die rückseitige Abdeckung vollständig, wie abgebildet.

Anschlag der rückseitigen

Abdeckung

Problemlösung>

4 Drücken Sie die Druckhebel nach oben.

Druckhebel

5 Drücken Sie den Hebel der Fixiereinheit nach rechts, halten Sie

ihn gedrückt und öffnen Sie die Abdeckung der Fixiereinheit.

7 Bringen Sie die Klappe der Fixiereinheit wieder in die ursprüngliche

Position.

8 Drücken Sie die Druckhebel nach unten.

6 Ziehen Sie das gestaute Papier heraus.

Hinweis

Der Fixierbereich des Geräts ist heiß. Gehen Sie beim Entfernen des Papiers vorsichtig vor.

Fixierhebel Klappe der

Fixiereinheit

9 Setzen Sie den Anschlag für die rückseitige Abdeckung in die

Aussparung und schließen Sie die rückseitige Abdeckung.

10 Setzen Sie die Duplex-Einheit wieder in die Öffnung.

9.6 <

Problemlösung>

11 Schließen Sie die obere Abdeckung. Im Anschluss daran setzt

der Drucker den Druck fort.

Checkliste zur Fehlerbehebung

Tipps zum Vermeiden von Papierstaus

Die meisten Papierstaus können vermieden werden, indem man die korrekten Medientypen auswählt. Wenn ein Papierstau auftritt, befolgen Sie die Anweisungen auf Seite 9.1.

• Befolgen Sie die Anweisungen auf Seite 5.5. Achten Sie darauf, dass die Führungen richtig eingestellt sind.

• Füllen Sie nicht zu viel Papier in das Papierfach. Vergewissern Sie sich, dass der Papierstapel nicht höher als die entsprechende Markierung an der Innenwand des Papierfachs ist.

• Entfernen Sie keinesfalls während des Druckens Papier aus dem Papierfach.

• Bevor Sie das Papier einlegen, biegen Sie den Stapel, fächern Sie ihn auf und richten Sie ihn an den Kanten sauber aus.

• Legen Sie kein faltiges, feuchtes oder stark gewelltes Papier ein.

• Legen Sie keine unterschiedlichen Papiertypen gleichzeitig in das Papierfach ein.

• Verwenden Sie nur empfohlene Druckmedien. Siehe

• Achten Sie darauf, dass die Druckmedien in Papierschacht 2 oder im optionalen Fach 3 mit der empfohlenen Druckseite nach unten bzw. in Papierschacht 1 (MZS) mit der Druckseite nach oben liegen.

• Wenn beim Drucken von A5-Papier häufig Papierstaus auftreten:

Legen Sie das Papier so in den Papierschacht, dass es mit der langen Kante zur Vorderseite des Papierschachts liegt.

Seite 5.1

Wenn der Drucker nicht ordnungsgemäß funktioniert, gehen Sie die folgende Checkliste durch. Befolgen Sie die entsprechenden Vorschläge zur Problemsuche bzw. -lösung.

Zustand Lösungsvorschläge

Vergewissern Sie sich, dass die Status-LED auf dem Bedienfeld grün leuchtet und dass auf dem Display Bereit angezeigt wird.

Drucken Sie eine Testseite, um sich zu vergewissern, dass der Drucker das Papier ordnungsgemäß einzieht. Siehe Seite 2.10.

Überprüfen Sie, ob die Testseite richtig gedruckt wurde.

• Wenn die Status-LED nicht leuchtet, überprüfen Sie die Verbindung des Stromkabels. Überprüfen Sie den Netzschalter. Überprüfen Sie die Stromquelle, indem Sie das Stromkabel in eine andere Steckdose stecken.

• Wenn die Status-LED rot leuchtet, überprüfen Sie die Meldung auf dem Display. Siehe Seite 9.8.

• Wenn keine Testseite gedruckt wird, überprüfen Sie den Papiervorrat im Papierfach.

• Wenn sich Papier im Drucker staut, lesen Sie Seite 9.1.

• Wenn auf dem Display eine Fehlermeldung angezeigt wird, lesen Sie Seite 9.8.

Wenn ein Problem mit der Druckqualität vorliegt, lesen Sie Seite 9.15.

Legen Sie im Fenster „Druckereigenschaften“ fest, dass die Seitenorientierung um 90 Grad gedreht werden soll. Weitere Informationen finden Sie in der Softwaredokumentation.

Drucken Sie ein kurzes Dokument aus einer Anwendungssoftware, um zu überprüfen, ob Computer und Drucker richtig angeschlossen sind und miteinander kommunizieren.

Wenn sich das Druckerproblem nicht mit Hilfe der Lösungsvorschläge in der Checkliste beheben lässt, lesen Sie die folgenden Abschnitte zur Fehlerbehebung.

• Wenn die Seite nicht gedruckt wird, überprüfen Sie die Kabelverbindung zwischen Drucker und Computer.

• Überprüfen Sie die Druckerwarteschlange oder den Druckerspooler, um festzustellen, ob sich der Drucker im Pausemodus befindet.

• Überprüfen Sie die Anwendungssoftware, um sicherzustellen, dass Sie den richtigen Druckertreiber und den richtigen Kommunikationsport verwenden. Wenn der Druck der Seite unterbrochen wird, lesen Sie Seite 9.12.

• „Bedeutung der Display-Meldungen“ auf Seite 9.8.

• „Allgemeine Druckerprobleme lösen“ auf Seite 9.12.

• „Allgemeine Probleme unter Windows“ auf Seite 9.18.

• „Allgemeine Probleme mit Linux“ auf Seite 9.19

• „Allgemeine Probleme beim Macintosh“ auf Seite 9.20.

9.7 <

Problemlösung>

Die Status-LED

Bedeutung der Display-Meldungen

Status Beschreibung

• Der Drucker ist offline und nicht druckbereit.

• Der Drucker befindet sich im

Aus

Ein

Grün

Blinkend

Ein

Rot

Blinkend

Energiesparmodus. Sobald Daten empfangen werden, wechselt der Drucker automatisch in den Online-Modus.

Der Drucker ist online und kann vom Computer Daten empfangen.

• Wenn die Beleuchtung langsam blinkt, empfängt der Drucker Daten vom Computer.

• Wenn die Beleuchtung schnell blinkt, empfängt der Drucker Daten und druckt diese aus.

• Der eingeschaltete Drucker wird initialisiert.

• Ein Papierstau ist aufgetreten. Informationen zum Lösen des Problems finden Sie auf Seite 9.1.

•Die obere Abdeckung ist offen. Schließen Sie die obere Abdeckung.

• Im Papierfach ist kein Papier vorhanden. Legen Sie Papier in das Papierfach ein.

• Der Drucker hat den Druck auf Grund eines schwerwiegenden Fehlers unterbrochen.

• Es ist ein leichter Fehler aufgetreten, der beseitigt werden muss, bevor der Druckvorgang fortgesetzt werden kann. Sobald das Problem behoben ist, setzt der Drucker den Druck fort.

•Die Druckkartusche ist bald verbraucht. Bestellen Sie eine neue Druckkartusche. Sie können die Druckqualität vorübergehend verbessern, indem Sie den Toner in der Tonerkartusche verteilen. Siehe Seite 8.3.

Im Display auf dem Bedienfeld werden Meldungen zum Druckerstatus und zu Fehlern angezeigt. In den folgenden Tabellen finden Sie Erklärungen zu den Bedeutungen der Meldungen und gegebenenfalls Hinweise zur Beseitigung von Problemen. Die Meldungen und ihre Bedeutungen sind in alphabetischer Reihenfolge aufgelistet.

Hinweis

Wenn Sie sich mit einem Problem an den Kundendienst wenden, nennen Sie unbedingt die entsprechende Fehlermeldung.

• xxx zeigt den Medientyp an.

• yyy steht für das Papierfach.

• xxx zeigt das Medienformat an.

Meldung Erklärung Lösungsvorschläge

[yyy] füllen mit [zzz] [xxx]

[yyy] Kassette drau.

[yyy] Kein Papier

Ausgabe voll Das Ausgabefach

Das Papierformat in den Druckertreibereinstellungen stimmt nicht mit dem Papier im Papierfach überein.

Das Papierfach ist nicht ordnungsgemäß verschlossen.

Im Papierfach ist kein Papier vorhanden.

des Geräts ist voll.

Legen Sie Papier mit dem entsprechenden Format in das Papierfach.

Schließen Sie das Papierfach wieder, indem Sie das hintere Ende des Papierfachs leicht absenken und das Papierfach entlang den Führungen wieder in den Drucker schieben.

Legen Sie Papier in das Papierfach ein.

Entfernen Sie das Papier.

9.8 <

Bereit Der Drucker ist

online und druckbereit.

Duplex-Stau 0 Innen pruefen

Duplex-Stau 1 Tuer oeff./schl.

Problemlösung>

Beim beidseitigen Druck hat sich Papier gestaut.

Der Drucker kann Druckaufträge ausführen.

Beseitigen Sie den Stau. Siehe Seite 9.5.

Meldung Erklärung Lösungsvorschläge

Entw.Motor Gesperrt

Fehler: ADC nicht bestaetigt

FixiererGeblaese Gesperrt

Fixierer Tuer o ffen

Hauptmotor Gesperrt

Hitze zu gering Drucker AUS->EIN

Innentemp. Offen Aus-/Einschalten

Es ist ein Problem mit dem DeveMotor aufgetreten, der das Versorgungsgerät des Toners bewegt.

Ein Problem ist im ADU (AnalogDigital-Umsetzer) des Geräts aufgetreten.

Es ist ein Problem mit der Belüftung für die Fixiereinheit aufgetreten.

Die Klappe der Fixiereinheit wurde nicht sicher verriegelt.

Es ist ein Problem mit dem Hauptmotor des Geräts aufgetreten.

Es liegt ein Fehler im Fixierbereich vor.

Die Innentemperatur des Geräts liegt oberhalb des normalen Bereichs.

Ziehen Sie den Stecker und schließen Sie ihn wieder an. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

Öffnen Sie die

rückseitige Abdeckung

und schließen Sie die Klappe der Fixiereinheit, bis Sie einrastet.

Wo sich die Klappe der Fixiereinheit befindet, erfahren Sie unter Seite 9.5.

Öffnen und schließen Sie dann die obere Abdeckung.

Ziehen Sie das Stromkabel und schließen Sie es wieder an. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

Ziehen Sie den Stecker und schließen Sie ihn wieder an. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

LSU-Hsync-Fehler Drucker AUS->EIN

LSU-Motor-Fehler Drucker AUS->EIN

ME einlegenStopp druecken

Offene Hitze Drucker AUS->EIN

Papierstau 0 Tuer oeff./schl.

Papierstau 1 Tuer oeff./schl.

Papierstau 2 Innen pruefen

Schacht 1 Papierstau 0

Schacht 2 Papierstau 0

Schacht 3 Papierstau 0

In der LaserScannereinheit (LSU) ist ein Fehler aufgetreten.

Das Papierfach 1 (MZS) ist bei Ver wendung des manuellen Papiereinzugs leer.

Es liegt ein Fehler im Fixierbereich vor.

Im Einzugsbereich des Papierfachs hat sich Papier gestaut.

Im Fixierbereich hat sich Papier gestaut.

Im Papierausgabebereich hat sich Papier gestaut.

In Papierschacht 1 hat sich Papier gestaut.

In Papierschacht 2 hat sich Papier gestaut.

Im Papierschacht 3 hat sich Papier gestaut.

Ziehen Sie das Stromkabel heraus und stecken Sie es wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Legen Sie ein Blatt eines Druckmediums ein und drücken Sie Start/Stopp.

Ziehen Sie das Stromkabel und schließen Sie es wieder an. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

Beseitigen Sie den Stau. Siehe Seite 9.1.

Beseitigen Sie den Stau. Siehe Seite 9.3.

Beseitigen Sie den Stau. Siehe Seite 9.4.

Beseitigen Sie den Stau. (Seite 9.3)

Beseitigen Sie den Stau. (Seite 9.2)

9.9 <

Problemlösung>

Meldung Erklärung Lösungsvorschläge

Selbstdiagnose LSU

Selbstdiagnose Temperatur

SMPS-Geblaese Gesperrt

Sparbetrieb... Der Drucker

Stau beheben Kl. offn./schl.

Temperaturfehler Aus-/Einschalten

Ihr Drucker überprüft erkannte Probleme.

Im SMPS (SwitchMode-Netzteil) Lüfter ist ein Problem aufgetreten.

befindet sich im Energiesparmodus.

Im Fixierbereich hat sich Papier gestaut.

Die Innentemperatur des Geräts liegt außerhalb des normalen Bereichs.

Dies kann einige Minuten dauern.

Ziehen Sie den Stecker und stecken Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Sobald Daten empfangen werden, wechselt der Drucker automatisch in den Online-Modus.

Beseitigen Sie den Stau. (Seite 9.3)

Ziehen Sie den Stecker und schließen Sie ihn wieder an. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

Tuer o ffen Die obere

Abdeckung oder rückseitige Abdeckung wurde

nicht sicher verriegelt.

Ueberhit.-Fehler Drucker AUS->EIN

Wird gedruckt... Es werden

Es liegt ein Fehler im Fixierbereich vor.

Druckaufträge mit der angezeigten Druckersprache gedruckt.

Schließen Sie die Abdeckung und achten Sie darauf, dass sie einrastet.

Ziehen Sie das Stromkabel und schließen Sie es wieder an. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

Warten Sie, bis der Druckvorgang abgeschlossen ist.

9.10 <

Problemlösung>

Meldungen zur Druckkartusche

Meldung Erklärung Lösungsvorschläge

Toner ersetzen Die Tonerkartusche ist leer. Diese Meldung wird angezeigt, wenn Sie die Meldung Zu wenig Toner Toner ersetzen

deaktivieren. Siehe Seite 8.5. Installieren Sie eine neue Original-Druckkartusche. Sie können weiterhin drucken, aber für die Druckqualität kann nicht garantiert werden, und

Sie haben keinen Anspruch auf Produktsupport mehr.

Toner install. Es wurde keine

Druckkartusche installiert.

Toner ungultig Die in Ihrem Gerät installierte

Druckkartusche ist nicht für diesen Drucker ausgelegt.

Zu wenig Toner Die Druckkartusche ist

fast leer.

Zu wenig Toner Toner ersetzen

Die Tonerkartusche ist leer. Installieren Sie eine neue Original-Druckkartusche.

Setzen Sie eine Druckkartusche ein.

Setzen Sie eine Original-Druckkartusche von Xerox ein, die für Ihren Drucker ausgelegt ist.

Nehmen Sie die Druckkartusche heraus und schütteln Sie sie gründlich. Dann können Sie noch einige Seiten drucken, bevor Sie die Kartusche auswechseln müssen.

Sie können weiterhin drucken, aber für die Druckqualität kann nicht garantiert werden, und Sie haben keinen Anspruch mehr aus Produktsupport.

Sie können den Drucker konfigurieren, sehen jedoch nicht die Meldung Zu wenig Toner Toner ersetzen. Siehe Seite 8.5.

9.11 <

Problemlösung>

Allgemeine Druckerprobleme lösen

Wenn beim Betrieb des Druckers Probleme auftreten, lesen Sie die Lösungsvorschläge in der Tabelle.

Zustand Mögliche Ursache Lösungsvorschläge

Der Drucker druckt nicht.

Der Drucker wird nicht mit Strom versorgt.

Der Drucker ist nicht als Standarddrucker ausgewählt.

Die Abdeckung des Druckers ist nicht geschlossen.

Es ist ein Papierstau aufgetreten.

Es ist kein Papier eingelegt.

Die Druckkartusche ist nicht installiert.

Der Drucker befindet sich möglicherweise im Modus für manuellen Papiereinzug oder der Papiervorrat ist aufgebraucht.

Das Verbindungskabel zwischen Computer und Drucker ist nicht richtig angeschlossen.

Das Verbindungskabel zwischen Computer und Drucker ist defekt.

Überprüfen Sie den Anschluss des Stromkabels. Überprüfen Sie den Netzschalter und die Stromquelle.

Wählen Sie Xerox Phaser

3600 PCL 6 oder Xerox Phaser 3600 PS als

Standarddrucker aus.

Schließen Sie die Abdeckung des Druckers.

Beseitigen Sie den Papierstau. Siehe Seite 9.1.

Legen Sie Papier ein. Siehe Seite 5.4.

Installieren Sie die Druckkartusche.

Überprüfen Sie die Nachricht auf dem Bildschirm, füllen Sie Papier in Papierschacht

1 (MZS) ein und drücken Sie OK auf dem Bedienfeld des

Druckers.

Ziehen Sie das Druckerkabel ab und schließen Sie es wieder an.

Wenn möglich, schließen Sie das Kabel zur Überprüfung an einen anderen, ordnungsgemäß funktionierenden Computer an und versuchen Sie, ein Dokument zu drucken. Sie können auch ein anderes Druckerkabel verwenden.

Zustand Mögliche Ursache Lösungsvorschläge

Der Drucker druckt nicht.

(Fortsetzung)

Der Drucker zieht Druckmaterial aus der falschen Papierzufuhr ein.

Die AnschlussEinstellung ist falsch.

Der Drucker ist möglicherweise falsch konfiguriert.

Der Druckertreiber ist möglicherweise falsch installiert.

Der Drucker funktioniert nicht richtig.

Die Dokumentgröße ist so groß, dass der Festplattenspeicher im Computer für den Druckauftrag nicht ausreicht.

Die Auswahl des Papiereinzugs in den Druckereigenschaft en ist möglicherweise falsch.

Überprüfen Sie in den WindowsDruckereinstellungen, ob der Druckauftrag an den richtigen Port gesendet wurde. Wenn der Computer mehr als einen Port hat, stellen Sie sicher, dass der Drucker an dem richtigen Port angeschlossen ist.

Prüfen Sie die Druckereigenschaften, um sicherzustellen, dass alle Druckeinstellungen richtig sind.

Installieren Sie den Druckertreiber neu. Weitere Informationen zu diesem Thema finden Sie in der Softwaredokumentation. Versuchen Sie, eine Testseite zu drucken.

Überprüfen Sie die Meldung auf dem Display des Bedienfelds, um festzustellen, ob der Drucker einen Systemfehler anzeigt.

Sorgen Sie für mehr freien Speicherplatz und drucken Sie das Dokument erneut.

Bei vielen Anwendungen befindet sich die Auswahl der Papierzufuhr auf der Registerkarte Papier der Druckereigenschaften. Wählen Sie den richtigen Papiereinzug aus. Weitere Informationen finden Sie in der Softwaredokumentation.

9.12 <

Problemlösung>

Zustand Mögliche Ursache Lösungsvorschläge

Das Papier wird nicht in den Drucker eingezogen.

Der Druckauftrag wird extrem langsam ausgeführt.

Das Papier wurde nicht richtig eingelegt.

Es befindet sich zu viel Papier im Papierfach.

Das Papier ist zu dick.

Der Druckauftrag ist sehr komplex.

Der Arbeitsspeicher (RAM) des Druckers ist eventuell nicht ausreichend.

Nehmen Sie das Papier aus dem Papiereinzug und legen Sie es richtig ein.

Überprüfen Sie, ob die Papierführungen ordnungsgemäß eingestellt sind.

Entfernen Sie überschüssiges Papier aus dem Papierfach.

Verwenden Sie nur Papier, das den Vorgaben für den Drucker entspricht.

Vereinfachen Sie das Seitenlayout oder ändern Sie die Einstellungen für die Druckqualität.

Verringern Sie zur Anpassung der Einstellungen für die Druckqualität die Auflösung. Bei einer eingestellten Auflösung von 1200dpi (Opti.) ändern Sie die Einstellung in 600dpi (Normal). Weitere Informationen finden Sie in der Softwaredokumentation.

Wechseln Sie die Porteinstellung zum USBoder Netzwerk-Port, um die Druckgeschwindigkeit zu erhöhen.

Der Drucker druckt Papier im DIN-A4-Format mit 38 und Papier im US-LetterFormat mit 40 Seiten pro Minute. Im Duplex-Modus druckt er DIN-A4-Papier mit 26 und Papier im US-LetterFormat mit 27 Seiten pro Minute.

Erweitern Sie den Arbeitsspeicher des Druckers. Siehe Seite 10.1.

Die ausgedruckte Seite ist halb leer.

Es kommt ständig zu Papierstaus.

Das Seitenlayout ist zu komplex.

Die Einstellung der Seitenausrichtung ist falsch.

Das Papierformat stimmt nicht mit der entsprechenden Softwareeinstellung überein.

Es befindet sich zu viel Papier im Papierfach.

Sie verwenden einen ungeeigneten Papiertyp.

Sie verwenden ein ungeeignetes Ausgabeverfahren.

Im Drucker haben sich möglicherweise Rückstände angesammelt.

Vereinfachen Sie das Seitenlayout und entfernen Sie alle unnötigen Grafiken aus dem Dokument.

Erweitern Sie den Arbeitsspeicher des Druckers. Siehe Seite 10.1.

Ändern Sie die Seitenausrichtung in Ihrer Anwendung. Weitere Informationen finden Sie in der Softwaredokumentation.

Vergewissern Sie sich, dass das Papierformat in den Druckertreibereinstellungen mit dem Papier im Papierfach übereinstimmt.

Oder vergewissern Sie sich, dass die Einstellung für das Papierformat im Druckertreiber mit der verwendeten Papierauswahl im Anwendungsprogramm übereinstimmt.

Entfernen Sie überschüssiges Papier aus dem Papierfach.

Verwenden Sie zum Drucken auf spezielles Druckmaterial nur Papierschacht 1 (MZS).

Verwenden Sie nur Papier, das den Vorgaben für den Drucker entspricht.

Verwenden Sie zum Drucken auf spezielles Druckmaterial nur Papierschacht 1 (MZS).

Spezielle Druckmaterialien, wie dickes Papier, sollten nicht über das Ausgabefach (bedruckte Seite nach unten) ausgegeben werden. Verwenden Sie stattdessen die rückseitige Abdeckung (bedruckte Seite nach oben).

Öffnen Sie die obere Abdeckung und entfernen Sie die Rückstände.

9.13 <

Problemlösung>

Zustand Mögliche Ursache Lösungsvorschläge

Der Drucker druckt, aber der Text ist falsch, unverständlich oder unvollständig.

Das Druckerkabel ist locker oder defekt.

Sie haben den falschen Druckertreiber ausgewählt.

Die AnwendungsSoftware funktioniert nicht richtig.

Das Betriebssystem funktioniert nicht richtig.

Ziehen Sie das Druckerkabel ab und schließen Sie es wieder an. Versuchen Sie, einen Druckauftrag zu drucken, den Sie bereits erfolgreich gedruckt haben. Wenn möglich, schließen Sie das Kabel und den Drucker an einen anderen Computer an und drucken Sie einen Druckauftrag, von dem Sie wissen, dass er funktioniert. Versuchen Sie es schließlich mit einem neuen Druckerkabel.

Überprüfen Sie das Druckerauswahlmenü der Anwendung, um sicherzustellen, dass Ihr Drucker ausgewählt ist.

Versuchen Sie, aus einer anderen Anwendung einen Druckauftrag zu drucken.

Wenn Sie aus Windows (alle Versionen) drucken, wechseln Sie zur DOSEingabeaufforderung und überprüfen Sie die Funktion mit folgendem Befehl: Geben Sie bei der Eingabeaufforderung C:\ Folgendes ein: Dir LPT1. Drücken Sie Eingabe. (Dabei wird davon ausgegangen, dass der Drucker an LPT1 angeschlossen ist.)

Beenden Sie Windows und starten Sie Ihren Computer neu. Schalten Sie den Drucker aus und wieder ein.

Seiten werden gedruckt, sind aber vollkommen leer.

Die Druckkartusche ist defekt oder leer.

Die Datei hat leere Seiten.

Bestimmte Teile wie Steuerung oder Platine können schadhaft sein.

Verteilen Sie gegebenenfalls den Toner in der Druckkartusche. Siehe Seite 8.3.

Ersetzen Sie bei Bedarf die Druckkartusche. Siehe Seite 8.4.

Überprüfen Sie die Datei, um sicher zu sein, dass sie keine leeren Seiten enthält.

Wenden Sie sich an den Kundendienst.

9.14 <

Problemlösung>

Probleme mit der Druckqualität lösen

Cc Cc Cc Cc Cc

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Verschmutzungen im Inneren des Druckers oder falsch eingelegtes Papier können zur Verminderung der Druckqualität führen. Schlagen Sie in der nachstehenden Tabelle nach, um die Probleme zu beheben.

Zustand Lösungsvorschläge

Zu heller oder blasser Druck

AaAaBbBbCc AaAaBbBbCc AaAaBbBbCc

AaAaBbBbCc AaAaBbBbCc

Tonerflecken

AaBbCc AaBbCc AaBbCc

Wenn vertikale weiße Striche oder blasse Bereiche auf der Seite erscheinen:

• Der Tonervorrat geht zu Ende. Sie können u. U.

die Lebensdauer der Druckkartusche kurzfristig verlängern. Siehe Seite 8.3. Falls dies die Druckqualität nicht verbessert, setzen Sie eine neue Druckkartusche ein.

• Das Papier ist möglicherweise ungeeignet, z. B. könnte es zu feucht oder zu rau sein. Siehe Seite 5.3.

• Wenn die ganze Seite zu hell ist, wurde eine zu geringe Druckauflösung gewählt oder der Toner-Sparbetrieb ist aktiviert. Stellen Sie in den Druckereigenschaften Druckauflösung und Toner-Sparbetrieb richtig ein. Weitere Informationen finden Sie in der Softwaredokumentation.

• Eine Kombination aus blassen und verschmierten Bereichen weist darauf hin, dass der Drucker gereinigt werden muss. Siehe Seite 8.1.

• Die Oberfläche der LSU-Komponente kann verschmutzt sein. Reinigen Sie die LSUKomponenten. Siehe Seite 8.1.

• Das Papier ist möglicherweise ungeeignet, z. B. könnte es zu feucht oder zu rau sein. Siehe Seite 5.3.

• Die Transportwalze oder die Papierführung ist möglicherweise verschmutzt. Siehe Seite 8.1.

AaBbCc AaBbCc

Zustand Lösungsvorschläge

Aussetzer Wenn die Seite runde Flecken enthält, auf denen

wenig oder gar kein Toner haftet:

AaBbCc AaBbCc

AaBbCc AaBbCc AaBbCc

Vertikale Streifen

AaBbCc

• Ein einzelnes Blatt Papier ist eventuell schadhaft. Wiederholen Sie den Druckauftrag.

• Der Feuchtigkeitsgehalt des Papiers ist ungleichmäßig oder das Papier weist feuchte Flecken auf. Verwenden Sie eine andere Papiermarke. Siehe Seite 5.3.

• Das verwendete Papier ist schadhaft. Bei der Papierherstellung können Fehler auftreten, so dass manche Bereiche keinen Toner annehmen. Verwenden Sie eine andere Papiermarke oder einen anderen Papiertyp.

•Die Druckkartusche ist u. U. defekt. Siehe „Wiederholt auftretende vertikale Defekte“ auf der nächsten Seite.

• Falls das Problem weiterhin besteht, wenden Sie sich über Ihren Fachhändler an den Kundendienst.

Wenn schwarze vertikale Streifen auf der Seite erscheinen:

• Wahrscheinlich ist die Trommel im Innern der Druckkartusche verkratzt. Installieren Sie eine neue Druckkartusche.

AaBbCc AaBbCc AaBbCc

Grauer Hintergrund

AaBbCc AaBbCc

AaBbCc AaBbCc AaBbCc

Tonerschmierer

Wenn der Hintergrund zu starke Schatten aufweist, können die nachfolgenden Verfahren eventuell Abhilfe schaffen.

• Verwenden Sie leichteres Papier. Siehe Seite 5.3.

• Überprüfen Sie die Umgebung des Druckers. Sehr geringe oder sehr hohe (mehr als 80 %) Luftfeuchte kann zu grauem Hintergrund führen.

• Nehmen Sie die alte Druckkartusche aus dem Gerät und setzen Sie eine neue ein. Siehe Seite 8.4.

• Reinigen Sie den Innenraum des Druckers. Siehe Seite 8.1.

• Überprüfen Sie Typ und Qualität. Siehe Seite 5.2.

• Nehmen Sie die Druckkartusche aus dem Gerät und setzen Sie eine neue ein. Siehe Seite 8.4.

9.15 <

Problemlösung>

Zustand Lösungsvorschläge

Wiederholt auftretende vertikale Defekte

AaBbCc AaBbCc

AaBbCc AaBbCc AaBbCc

Tonerflecken im Hintergrund

Deformierte Zeichen

Wenn wiederholt Flecken auf der bedruckten Seite in gleichmäßigen Abständen erscheinen:

•Die Druckkartusche ist vielleicht defekt. Wenn

ein Fleck wiederholt erscheint, drucken Sie mehrmals ein Reinigungsblatt, um die Kartusche zu reinigen (siehe Seite 8.2). Wenn das Problem nach dem Drucken der Reinigungsseiten nicht beseitigt ist, setzen Sie eine neue Druckkartusche ein. Siehe Seite 8.4.

• Auf Teilen des Druckers kann Toner vorhanden sein. Wenn die Defekte auf der Rückseite des Blattes auftreten, erledigt sich das Problem wahrscheinlich nach einigen weiteren Seiten von selbst.

• Die Fixiereinheit ist möglicherweise beschädigt. Wenden Sie sich an den Kundendienst.

Im Hintergrund sind Flecken durch Tonerteilchen entstanden, die sich auf der gedruckten Seite verteilt haben.

• Das Papier ist möglicherweise zu feucht. Versuchen Sie es mit einem anderen Papierstapel. Öffnen Sie Papierpakete erst dann, wenn Sie sie benutzen, damit das Papier nicht zu viel Feuchtigkeit aufnimmt.

• Wenn die Tonerflecken beim Bedrucken von Umschlägen auftreten, ändern Sie das Layout, um zu vermeiden, dass über Flächen gedruckt wird, auf deren Rückseite Nähte überlappen. Das Drucken auf Nahtstellen kann Probleme hervorrufen.

• Wenn die Tonerflecken im Hintergrund auf der gesamten Oberfläche einer bedruckten Seite auftreten, ändern Sie die Druckauflösung in der Anwendungssoftware oder im Fenster für die Druckereigenschaften.

• Wenn Zeichen deformiert oder flach abgedruckt werden, kann das Papier zu glatt sein. Verwenden Sie anderes Papier. Siehe Seite 5.3.

• Wenn Zeichen deformiert und wellig abgedruckt werden, ist eventuell die Scaneinheit defekt. Überprüfen Sie, ob das Problem auch auf Testseiten auftritt (siehe Seite 2.10). Wenn Sie Hilfe benötigen, wenden Sie sich über Ihren Fachhändler an einen Kundendiensttechniker.

Zustand Lösungsvorschläge

Verzerrte Seiten

AaBbCc

Gewellte Seiten

Papier zerknittert oder gefaltet

Rückseite des Ausdrucks ist verschmutzt

Einfarbige oder schwarze Seiten

• Vergewissern Sie sich, dass das Papier richtig eingelegt wurde.

• Überprüfen Sie Art und Qualität des Papiers. Siehe Seite 5.2.

• Achten Sie darauf, dass Papier oder anderes Druckmaterial richtig eingelegt wurde und dass die Papierführung weder zu fest noch zu locker am Papierstapel anliegt.

• Vergewissern Sie sich, dass das Papier richtig eingelegt wurde.

• Überprüfen Sie Typ und Qualität. Hohe Temperatur und hohe Feuchtigkeit können dazu führen, dass sich das Papier wellt. Siehe Seite 5.2.

• Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.

• Verwenden Sie die rückseitige Abdeckung (bedruckte Seite nach oben).

• Vergewissern Sie sich, dass das Papier richtig eingelegt wurde.

• Überprüfen Sie Art und Qualität des Papiers. Siehe Seite 5.2.

• Öffnen Sie die rückseitige Abdeckung und verwenden Sie die rückseitige Abdeckung (bedruckte Seite nach oben).

• Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.

• Die Übertragungswalze ist schmutzig. Siehe Seite 8.1.

• Prüfen Sie, ob Toner ausläuft. Reinigen Sie den Innenraum des Druckers.

•Die Druckkartusche ist nicht richtig installiert. Nehmen Sie die Kartusche aus dem Drucker, und setzen Sie sie neu ein.

•Die Druckkartusche ist eventuell defekt und muss ersetzt werden. Installieren Sie eine neue Druckkartusche.

• Der Drucker ist möglicherweise reparaturbedürftig. Wenden Sie sich an den Kundendienst.

9.16 <

Problemlösung>

Zustand Lösungsvorschläge

Ausgelaufener Toner

Unvollständige Zeichen

Horizontale Streifen

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Gewellte Seiten Wenn das bedruckte Papier wellig ist oder nicht

• Reinigen Sie den Innenraum des Druckers.

• Überprüfen Sie Art und Qualität des Papiers. Siehe Seite 5.2.

• Installieren Sie eine neue Druckkartusche. Siehe Seite 8.4.

• Falls das Problem weiterhin besteht, ist der Drucker möglicherweise reparaturbedürftig. Wenden Sie sich an den Kundendienst.

Unvollständige Zeichen sind weiße Bereiche innerhalb von Zeichen, die schwarz sein sollten:

• Falls dieses Problem beim Drucken von Folien auftritt, probieren Sie andere Folien aus. Wegen der Beschaffenheit von Folien sind Leerstellen manchmal nicht zu vermeiden.

• Möglicherweise bedrucken Sie die falsche Seite des Papiers. Nehmen Sie das Papier aus dem Einzug und drehen Sie es um.

• Das Papier entspricht nicht den Vorgaben. Siehe Seite 5.3.

Wenn horizontale schwarze Streifen oder Schmierer erscheinen:

•Die Druckkartusche ist u. U. nicht richtig installiert. Nehmen Sie die Kartusche aus dem Drucker, und setzen Sie sie neu ein.

•Die Druckkartusche ist u. U. defekt. Installieren Sie eine neue Druckkartusche. Siehe Seite 8.4.

• Falls das Problem weiterhin besteht, ist der Drucker möglicherweise reparaturbedürftig. Wenden Sie sich an den Kundendienst.

in den Drucker eingezogen wird:

• Drehen Sie den Stapel im Papierfach um. Drehen Sie das Papier zudem im Papierfach um 180°.

• Drucken Sie in die rückseitige Abdeckung.

Allgemeine Probleme unter Windows

Zustand Lösungsvorschläge

Während der Installation erscheint die Meldung „Datei wird verwendet“.

Die Meldung „Fehler beim Schreiben nach LPTx“ erscheint.

Die Meldung „Allgemeine Schutzverletzung“, „BU Ausnahmebedingung“, „Spool32“ oder „Der Vorgang ist nicht gestattet“ erscheint.

Die Meldung „Druckvorgang fehlgeschlagen“ oder „Beim Drucken wurde ein Zeitlimit erreicht“ wird angezeigt.

Hinweis

Weitere Informationen zu Windows-Fehlermeldungen finden Sie im Handbuch für Microsoft Windows 2000/XP/Vista/2003, das mit Ihrem PC geliefert wurde.

Beenden Sie alle Anwendungen. Löschen Sie sämtliche Software aus dem StartupOrdner und starten Sie Windows erneut. Installieren Sie den Druckertreiber neu.

• Vergewissern Sie sich, dass alle Kabel richtig angeschlossen sind und der Drucker eingeschaltet ist.

• Falls im Treiber die bidirektionale Kommunikation nicht aktiviert ist, wird diese Meldung ebenfalls generiert.

Schließen Sie alle anderen Anwendungen, starten Sie Windows neu und versuchen Sie, erneut zu drucken.

Diese Meldungen werden u. U. während des Druckens angezeigt. Warten Sie, bis der Drucker den Druckauftrag beendet hat. Wenn die Meldung im Standby-Modus oder nach Abschluss des Druckens angezeigt wird, überprüfen Sie die Verbindung und/oder ob ein Fehler aufgetreten ist.

Auf nachfolgenden Seiten ist mehrfach ein unbekanntes Bild zu sehen oder es kommt vor, dass Toner ausläuft, dass das Druckbild sehr schwach ist oder dass Verunreinigungen auftreten.

Sie verwenden Ihren Drucker in einer Umgebung, die 2.500 m oder höher über dem Meeresspiegel liegt.

Die große Höhe kann sich auf die Druckqualität auswirken (ausgelaufener Toner oder schwacher Druck). Sie können diese Option über das Dienstprogramm für Druckereinstellungen oder im Menü System-Setup mit Hoehenkorr. einstellen. Siehe Seite 2.5.

9.17 <

Problemlösung>

Allgemeine Probleme mit PostScript

Allgemeine Probleme mit Linux

Die folgenden Szenarios beziehen sich auf die Sprache PostScript und können auftreten, wenn mehrere Druckersprachen verwendet werden.

Hinweis

Damit Sie bei einem PostScript-Fehler eine ausgedruckte oder auf dem Bildschirm angezeigte Meldung erhalten, öffnen Sie das Fenster „Druckoptionen“ und klicken Sie auf die gewünschte Auswahl neben dem Bereich „PostScript Fehler“.

Zustand

PostScript-Datei kann nicht gedruckt werden.

Es wird eine Nachricht über einen Fehler der Grenzwertprüfung angezeigt.

Eine PostScriptFehlerseite wird ausgedruckt.

Das optionale Fach 3 wurde im Treiber nicht ausgewählt.

Mögliche

Ursache

Der PostScriptTreiber wurde eventuell nicht richtig installiert.

Der Druckauftrag war zu komplex.

Der Druckauftrag lag eventuell nicht in PostScript vor.

Der Druckertreiber wurde nicht so konfiguriert, dass das optionale optionales Fach 3 erkannt wird.

Lösungsvorschläge

• Drucken Sie eine Konfigurationsseite und überprüfen Sie, ob der PostScript-Treiber installiert wurde.

• Installieren Sie den PostScript-Treiber.

• Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Sie müssen die Komplexität der Seite verringern oder mehr Speicher installieren.

Vergewissern Sie sich, dass es sich um einen PostScriptDruckauftrag handelt. Überprüfen Sie, ob die Anwendungssoftware das Senden einer Setup- oder PostScript-Header-Datei an den Drucker erfordert.

Öffnen Sie die Eigenschaften des PostScript-Treibers, wählen Sie die Registerkarte Geräteeinstellungen und legen Sie für die Option

Fach 3 im Abschnitt Installierb. Optionen Installiert fest.

Zustand Lösungsvorschläge

Das Gerät druckt nicht.

• Überprüfen Sie, ob der Druckertreiber installiert ist. Öffnen Sie Unified Driver configurator und wechseln Sie im Fenster „Printers configuration“ zur Registerkarte „Printers“, um die Liste der verfügbaren Drucker anzuzeigen. Vergewissern Sie sich, dass Ihr Gerät in der Liste enthalten ist. Ist dies nicht der Fall, rufen Sie den Assistenten Add new printer auf, um das Gerät einzurichten.

• Überprüfen Sie, ob der Drucker angehalten wurde. Öffnen Sie den Bereich Printers configuration und wählen Sie in der Liste Ihr Gerät aus. Lesen Sie die Beschreibung im Bereich Selected printer. Wenn dessen Status die Zeichenfolge „(stopped)“ enthält, drücken Sie bitte die Schaltfläche Start. Anschließend müsste der Drucker ordnungsgemäß funktionieren. Der Status „stopped“ wird bei Auftreten bestimmter Probleme beim Drucken aktiviert, z. B. wenn versucht wird, ein Dokument zu drucken, obwohl der Geräteanschluss von einer Scananwendung belegt ist.

• Überprüfen Sie, ob der Anschluss belegt ist. Da die Funktionskomponenten des MFP (Drucker und Scanner) dieselbe Ein-/Ausgangsschnittstelle (Anschluss) verwenden, können gleichzeitig verschiedene Anwendungen auf denselben Anschluss zugreifen. Um Konflikte zu vermeiden, erhält jeweils nur eine der Anwendungen Zugriff auf das Gerät. Die andere Anwendung erhält die Antwort „device busy“. Öffnen Sie die Konfiguration der Geräteanschlüsse und wählen Sie den Anschluss aus, der Ihrem Drucker zugewiesen ist. Im Bereich „Selected port“ wird angezeigt, ob der Anschluss durch eine andere Anwendung belegt ist. In diesem Fall sollten Sie warten, bis der aktuelle Auftrag abgeschlossen ist, oder auf die Schaltfläche „Release port“ klicken, wenn Sie sich sicher sind, dass der aktuelle Auftrag nicht korrekt ausgeführt wird.

9.18 <

Problemlösung>

Zustand Lösungsvorschläge

Das Gerät druckt nicht. (Fortsetzung)

Einige Farbbilder werden schwarz gedruckt.

Bei einigen Farbbildern entspricht die Farbwiedergabe nicht den Erwartungen.

• Überprüfen Sie, ob in Ihrer Anwendung eine spezielle Druckoption wie „-oraw“ vorhanden ist. Wenn „-oraw“ im Befehlszeilenparameter angegeben ist, entfernen Sie diese Option, um korrekt drucken zu können. Wählen Sie für Gimp Front-end den Befehl „print“ -> „Setup printer“ und bearbeiten Sie den Befehlszeilenparameter im Befehlseintrag.

Die mit SuSE Linux 9.2 (cups-1.1.21) zusammen vertriebene CUPS (Common Unix Printing System)-Version weist ein Problem mit dem IPP (Internet Printing Protocol)-Druck auf. Verwenden Sie statt IPP das Socket-Druckprotokoll oder installieren Sie eine aktuellere Version von CUPS (cups-1.1.22 oder höher).

Dies ist ein bekannter Fehler in Ghostscript (bis GNU Ghostscript Version 7.05), wenn der Basisfarbraum des Dokuments als Farbraum indiziert ist und über CIE-Farbraum umgewandelt wird. Da PostScript CIE-Farbraum als Color Matching System verwendet, sollten Sie Ghostscript mindestens auf GNU Ghostscript Version 7.06 oder neuer aktualisieren. Die aktuelle Version von Ghostscript finden Sie unter

www.ghostscript.com

Dies ist ein bekannter Fehler in Ghostscript (bis GNU Ghostscript Version 7.xx), wenn der RGB-Farbraum des Bildes indiziert ist und in den CIEFarbraum umgewandelt wird. Da PostScript den CIE-Farbraum als geräteunabhängiges System für die Farbanpassung verwendet, sollten Sie Ghostscript mindestens auf GNU Ghostscript Version 8.xx oder neuer aktualisieren. Die aktuelle Version von Ghostscript finden Sie unter

www.ghostscript.com

Das Gerät druckt keine ganzen Seiten, d. h., bei der Ausgabe wird jeweils nur eine halbe Seite bedruckt.

Beim Drucken eines Dokuments wird der Fehler „Cannot open port device file“ angezeigt.

Der Drucker druckt die PDF-Datei nicht richtig. Bei Grafiken, Text oder Illustrationen fehlen einige Teile.

Dies ist ein bekanntes Problem, das beim Verwenden von Farbdruckern mit Ghostscript 8.51 oder niedriger unter der 64-Bit-Version von Linux auftritt und bei bugs.ghostscript.com als Ghostscript Bug 688252 gemeldet wird. Das Problem ist ab AFPL Ghostscript Version 8.52 gelöst. Laden Sie die aktuelle Version von AFPL Ghostscript unter http://

sourceforge.net/projects/ghostscript/

herunter und installieren Sie sie, um das Problem zu beheben.

Während der Ausführung eines Druckauftrags sollten keine Änderungen an den Parametern für den Druckauftrag (z. B. über die LPR-Oberfläche) vorgenommen werden. Bestimmte Versionen von CUPS-Servern brechen den Druckauftrag ab, wenn die Druckoptionen geändert werden, und versuchen, den Druckauftrag neu zu starten. Da Unified Linux-Gerätetreiber den Anschluss beim Drucken sperren und der Anschluss nach dem plötzlichen Abbruch weiterhin gesperrt bleibt, steht der Anschluss für nachfolgende Druckaufträge nicht zur Verfügung. Versuchen Sie in diesem Fall, den Anschluss freizugeben.

Inkompatibilität zwischen der PDF-Datei und den Acrobat-Produkten:

Das Problem lässt sich möglicherweise lösen, wenn Sie die PDF-Datei als Bild drucken. Wählen Sie die AcrobatDruckoption Als Bild drucken.

INWEIS: Wenn Sie eine PDF-Datei als

Bild drucken, verlängert sich dadurch die Druckzeit.

9.19 <

Problemlösung>

Allgemeine Probleme beim Macintosh

Zustand Lösungsvorschläge

Der Drucker druckt ein Dokument nicht über Acrobat Reader aus.

Das Dokument wurde gedruckt, aber der Druckauftrag wird unter Mac OS 10.3.2 weiterhin im Spooler angezeigt.

Einige Buchstaben werden während des Drucks des Deckblatts nicht normal angezeigt.

Beim Drucken eines Dokuments auf einem Mac OS mit Acrobat Reader 6.0 oder höher werden die Farben falsch gedruckt.

Beim Drucken aus Acrobat Reader muss die Druckart auf Als Bild drucken eingestellt sein.

Aktualisieren Sie das Betriebssystem Ihres Macintosh auf Mac OS 10.3.3 oder höher.

Dieses Problem tritt auf, da das Betriebssystem Macintosh die Schrift während des Drucks des Deckblatts nicht erstellen kann. Englische Buchstaben und Zahlen werden dagegen auf dem Deckblatt normal angezeigt.

Die Ursache für das Problem liegt darin, dass die Einstellung zur Auflösung im Druckertreiber eventuell nicht mit der in Acrobat Reader übereinstimmt.

Passen Sie die Auflösung im Druckertreiber an die in Acrobat Reader an.

9.20 <

Problemlösung>

10 Installieren von

optionalem Zubehör

Bei Ihrem Drucker handelt es sich um einen voll ausgestatteten Laserdrucker, der so optimiert wurde, dass er die meisten Druckanforderungen erfüllt. Da jeder Benutzer jedoch andere Anforderungen haben kann, stellt Xerox verschiedene Optionen her, mit denen die Fähigkeiten des Druckers verbessert werden können.

Folgende Themen werden in diesem Kapitel behandelt:

• Vorsichtsmaßnahmen beim Installieren von Zubehör

• Speicher-DIMM installieren

2 Entfernen Sie die Abdeckung für die Duplex-Öffnung an der

Rückseite des Druckers. Wenn Sie eine optionale Duplex-Einheit installiert haben, entfernen Sie diese vom Drucker.

Vorsichtsmaßnahmen beim Installieren von

Zubehör

Netzstecker ziehen:

Entfernen Sie nicht die Abdeckung der Steuerplatine bei bestehender Netzspannung.

Ziehen Sie zur Vermeidung eines elektrischen Schlages STETS das Stromkabel, wenn Sie interne oder externe Zubehörteile installieren oder ausbauen.

Statische Elektrizität entladen:

Die Steuerplatine und die internen Druckeroptionen (Netzwerkkarten und Speicher-DIMM) sind empfindlich gegen elektrostatische Aufladungen. Beseitigen Sie vor dem Installieren oder Entfernen interner Zubehörteile jegliche elektrostatischen Spannungen, indem Sie einen Metallgegenstand wie z. B. die Metallrückseite eines an einer geerdeten Steckdose angeschlossenen Geräts berühren. Wenn Sie vor Abschluss der Installation umhergehen, müssen Sie sich erneut elektrostatisch entladen.

Speicher-DIMM installieren

Ihr Drucker verfügt über einen DIMM-Steckplatz. Verwenden Sie diesen zum Installieren von zusätzlichem Speicher.

Phaser 3600/B hat eine Speicherkapazität von 64 MB und die Modelle Phaser 3600N und Phaser 3600/DN haben jeweils 128 MB. Der

Speicher kann auf bis zu 512 MB erweitert werden.

Wie Sie zusätzliche Speicher-DIMMs bestellen können, erfahren Sie auf Seite 7.1.

3 Fassen Sie die Abdeckung der Steuerplatine und ziehen Sie sie

zu sich hin, um sie zu öffnen.

Abdeckung der Steuerplatine

4 Klappen Sie die Verriegelung an beiden Seiten der DIMM-

Steckplätze vollständig auf.

5 Entfernen Sie das Speichermodul aus der antistatischen

Verpackung. Suchen Sie die beiden Führungen am unteren Rand des Speichermoduls.

1 Schalten Sie den Drucker aus und ziehen Sie alle Kabel ab.

10.1 <

Installieren von optionalem Zubehör>

Führung

6 Halten Sie das Speichermodul an den Seiten und richten Sie die

Einkerbung an den Führungen des DIMM-Steckplatzes aus.

Aussparung

Führung

7 Schieben Sie das Speichermodul in den DIMM-Steckplatz, bis es

einrastet. Die Verriegelungshebel müssen in die Führungen auf beiden Seiten des Speichermoduls passen.

9 Setzen Sie die Abdeckung der Duplex-Öffnung wieder auf oder

installieren Sie die optionale Duplex-Einheit.

10 Schließen Sie das Stromkabel und das Druckerkabel wieder

an und schalten Sie den Drucker wieder ein.

Speicher in den PostScript-Druckereigenschaften einstellen

Nachdem Sie das DIMM-Speichermodul installiert haben, müssen Sie die Druckereigenschaften im PostScript-Druckertreiber entsprechend der Verwendung auswählen.

1 Vergewissern Sie sich, dass der PostScript-Druckertreiber auf dem

Computer installiert ist. Um den PostScript-Druckertreiber zu installieren, müssen Sie Benutzer auswählen und das Kontrollkästchen des PostScript-Druckertreibers aktivieren. Weitere Informationen finden Sie in der Softwaredokumentation.

2 Klicken Sie auf das Windows-Menü Start.

3 Wählen Sie unter Windows 2000 die Option Einstellungen und

dann Drucker aus.

Wählen Sie unter Windows XP/2003 Drucker und Faxgeräte aus. Wählen Sie unter Windows Vista die Option Systemsteuerung > Hardware und Sound > Drucker aus.

4 Wählen Sie den PS-Drucker Xerox Phaser 3600 aus.

Verriegelungshebel

8 Setzen Sie die Abdeckung der Steuerplatine wieder auf.

5 Klicken Sie mit der rechten Maustaste auf das Gerätesymbol

und wählen Sie die Option Eigenschaften aus.

6 Wählen Sie unter Windows 2000/XP/Vista/2003 die Registerkarte

Geräteeinstellungen.

7 Wählen Sie die Größe des installierten Speichers unter

Installierter Arbeitsspeicher im Bereich Installierb.Optionen.

8 Klicken Sie auf OK.

10.2 <

Installieren von optionalem Zubehör>

Speicher-DIMM entfernen

1 Folgen Sie den Schritten 1 und 3 auf Seite 10.1, um Zugriff auf die

Steuerplatine zu bekommen.

2 Drücken Sie die Verriegelungen an beiden Seiten des Steckplatzes

vom DIMM weg. Ziehen Sie das DIMM heraus.

3 Legen Sie das DIMM in seine Originalverpackung oder umwickeln

Sie es mit einer dünnen Metallfolie, z. B. Aluminiumfolie, und bewahren es in einer Schachtel auf.

4 Befolgen Sie die Anweisungen ab Schritt 8 auf Seite 10.2.

10.3 <

Installieren von optionalem Zubehör>

11 Technische Daten

Folgende Themen werden in diesem Kapitel behandelt:

• Technische Daten des Druckers

Technische Daten des Druckers

Element Technische Daten und Beschreibung

Druckgeschwindigkeit

Auflösung

Aufwärmzeit Unter 45 Sekunden

Start Druckausgabe

Netzspannung 110–127 VAC oder 220–240 VAC

Stromverbrauch

Geräuschpegel

Lebensdauer der Druckkartusche

Auslegung der Druckerleistung

Gewicht

Bis zu 38 Seiten/Min. (A4), bis zu 40 Seiten/Min. (Letter) Duplex: Bis zu 26 Bilder/Min. (A4), bis zu 27 Bilder/Min. (Letter)

Bis zu 1.200 x 1.200 dpi effektive Ausgabe-Auflösung

Standby-Modus: 9 Sekunden Ruhemodus: 40 Sekunden

Auf dem Typenschild des Geräts finden Sie die richtige Voltzahl, die Frequenz (Hertz) und die Spannungsart für Ihr Gerät.

Durchschnittlich: 700 W Energiesparbetrieb: Unter 13 W

Standby-Modus: Unter 35 dBA Druckmodus: Unter 56 dBA

• Starter-Druckkartusche: ca. 7.000 Seiten

• Standard: ca. 7.000 Seiten

• Hohe Befüllung: ca. 14.000 Seiten

Monatlich: Bis zu 200.000 Seiten

Phaser 3600/B, Phaser 3600/N

Brutto: 23,5 kg Netto: 19,7 kg

Element Technische Daten und Beschreibung

Druckersprache PCL 6d, PostScript 3, IBM ProPrinter,

EPSON

Speicher 64 MB für Phaser 3600/B

128 MB für Phaser 3600/N,

Phaser 3600/DN

64 MB, 128 MB oder 256 MB optionaler Arbeitsspeicher erhältlich.

Schriftarten 1 Bitmap-, 45 skalierbare und 136

PostScript-3-Schriftarten

Schnittstellen • Bidirektionale parallele

Standardschnittstelle nach IEEE 1284

- Unterstützte Modi: Kompatibel, Nibble, Byte, ECP

• Standard-USB-Schnittstelle

- USB 2.0-kompatibel

- 480 Mbit/s 1 Port

• Netzwerkschnittstelle

(nur Phaser 3600/N, Phaser 3600/DN)

-10/100 Base TX

Kompatibel mit den Betriebssystemen

Optionen • Fach für 500 Blatt

a. Die Druckgeschwindigkeit hängt von Betriebssystem, Rechnerleistung,

Anwendungssoftware, Anschlussmethode, Papiertyp, Papierformat und

Komplexität des Auftrags ab. b. Geräuschemissionspegel, ISO 7779. c. Durchschnittliche Kartuschenbefüllung entsprechend der Norm ISO/IEC 19752.

Die Anzahl der Seiten hängt von Betriebsumgebung, Druckintervallen,

Medientyp und Medienformat ab. d. Kompatibel mit PCL 6 Version 2.1. e. Besuchen Sie uns unter www.xerox.com/office/support

Softwareversion herunterzuladen.

• Windows 2000/XP/Vista/2003

• Verschiedene Linux-Betriebssysteme

• Mac OS 10.2–10.5

• Duplex-Einheit für Phaser 3600/B oder

Phaser 3600/N

, um die neueste

Phaser 3600/DN Brutto: 25,4 kg

Netto: 21 kg

Verpackungsgewicht Papier: 2,71 kg, Kunststoff: 0,79 kg

Außenabmessungen (BxTxH)

Betriebsumgebung Temperatur: 10–30 °C

Phaser 3600/B, Phaser 3600/N

Phaser 3600/DN 396 x 509 x 375 mm

Feuchtigkeit: 20 bis 80 % relative Luftfeuchtigkeit

396 x 476 x 375 mm

11.1 <

Technische Daten>

INDEX

Ausgabefach 5.9 Ausgabefach auf der Rückseite, verwenden 5.9 Ausgabefach, auswählen 5.8 Auswechseln, Druckkartusche 8.4, 8.5

Bedienfeld

Menüs 2.1 Status-LED 9.8

DIMM, installieren 10.1 Display-Sprache, ändern

Bedienfeld 2.10

Drucken

Testseite 2.10

Druckkartusche

ersetzen 8.4, 8.5 reinigen 8.2 Toner verteilen 8.3 Toner-Füllstand prüfen 8.3 warten 8.3

Einlegen, Papier

Fach 2/optionales Fach 3 5.5

Ersatzteile 8.6

Fehlermeldungen 9.8

Gewellte Seiten 9.17

Höhenkorrektur 9.17

Lage der Komponenten 1.2

Macintosh-Probleme 9.20 Manueller Einzugsmodus 5.7

Netzwerkeinrichtung

802.1x 4.3 Betriebssysteme 4.1 CentreWare IS 4.4 EtherTalk 4.2 IPP 4.4 IPX Frame Types 4.2 LPR 4.4 Port 9100 4.3 SLP 4.4 TCP/IP 4.2

Papier auffüllen

Mehrzweckschacht 5.6

Papier einlegen

Mehrzweckschacht 5.6

Papier, einlegen

Fach 2/optionales Fach 3 5.5 Papier, Richtlinien 5.3 Papierformat

einstellen 2.4

Spezifikationen 5.2 Papierstandsanzeige 5.4 Papierstau, beseitigen

Duplex-Bereich 9.5

im Bereich der Druckkartusche 9.3

im Papiereinzugsbereich 9.2 optionales Fach 3 9.2 Papierausgabebereich 9.4 Papierfach 1 (MZS) 9.3

Papiertyp

Spezifikationen 5.2 Papiertyp, einstellen 2.4 Problem, beheben

Checkliste 9.7

drucken 9.12

Druckqualität 9.15

Macintosh 9.20

Papierstaus 9.1

Windows 9.18 Probleme beheben

Fehlermeldungen 9.8 Probleme mit der Druckqualität, lösen 9.15

Qualitätsprobleme 9.15

Reinigen

Außenseite 8.1

Innenraum 8.1

Trommel 8.2 Reinigungsseite, drucken 8.2

Speicher-DIMM, installieren 10.1 Spezielle Druckmedien, Richtlinien 5.3 Status-LED 9.8 Stau, beseitigen 9.1 Systemanforderungen

Mac OS 3.3

Windows 3.2

Technische Daten, Drucker 11.1 Testseite, drucken 2.10 Trommel, reinigen 8.2

Verbrauchsmaterial

Restmenge prüfen 8.3

Verbrauchsmaterialien

Bestellinformationen 7.1

Windows-Probleme 9.18

Zubehör

Bestellinformationen 7.1 installieren

Speicher-DIMM 10.1

Zubehör installieren

Speicher 10.1

SOFTWARE-ABSCHNITT –

NHALT

Kapitel 1:

Kapitel 2:

Kapitel 3:

DRUCKERSOFTWARE UNTER WINDOWS INSTALLIEREN

Druckersoftware installieren ................................................................................................................................................ 4

Software für lokalen Druck installieren ........................................................................................................................... 4

Software für den Netezwerkdruck installieren ................................................................................................................ 7

Druckersoftware neu installieren ....................................................................................................................................... 10

Druckersoftware deinstallieren .......................................................................................................................................... 11

SETIP VERWENDEN (NUR PHASER 3600/N, PHASER 3600/ND)

SetIP Installation ................................................................................................................................................................ 12

SetIP verwenden ............................................................................................................................................................... 13

ALLGEMEINE DRUCKOPTIONEN

Dokument drucken ............................................................................................................................................................ 14

Drucken in Dateien (PRN) ................................................................................................................................................. 15

Kapitel 4:

Druckeinstellungen ............................................................................................................................................................ 15

Registerkarte „Layout“ .................................................................................................................................................. 16

Registerkarte „Papier“ .................................................................................................................................................. 16

Registerkarte „Grafiken“ ............................................................................................................................................... 17

Registerkarte „Extras“ .................................................................................................................................................. 18

Registerkarte „Fehlerbehebung“ .................................................................................................................................. 19

Registerkarte „Drucker“ ................................................................................................................................................ 19

Favoriteneinstellung verwenden .................................................................................................................................. 20

Hilfe verwenden ........................................................................................................................................................... 20

ERWEITERTE DRUCKOPTIONEN

Mehrere Seiten auf ein Blatt Papier drucken ..................................................................................................................... 21

Poster drucken .................................................................................................................................................................. 22

Broschüren drucken ......................................................................................................................................................... 22

Papier beidseitig bedrucken .............................................................................................................................................. 23

Verkleinertes oder vergrößertes Dokument drucken ......................................................................................................... 23

Dokument an ausgewähltes Papierformat anpassen ........................................................................................................ 23

Wasserzeichen verwenden ............................................................................................................................................... 24

Vorhandenes Wasserzeichen verwenden .................................................................................................................... 24

Wasserzeichen erstellen .............................................................................................................................................. 24

Wasserzeichen bearbeiten ........................................................................................................................................... 24

Wasserzeichen löschen ............................................................................................................................................... 24

Überlagerungen verwenden .............................................................................................................................................. 25

Was ist eine Überlagerung? ......................................................................................................................................... 25

Neue Seitenüberlagerung erstellen .............................................................................................................................. 25

Seitenüberlagerung verwenden ................................................................................................................................... 25

Seitenüberlagerung löschen ........................................................................................................................................ 25

Kapitel 5:

Kapitel 6:

Kapitel 7:

WINDOWS POSTSCRIPT-TREIBER VERWENDEN

Druckeinstellungen ............................................................................................................................................................ 26

Erweitert ....................................................................................................................................................................... 26

Hilfe verwenden ........................................................................................................................................................... 26

DIENSTPROGRAMME ANWENDEN

Mit dem Dienstprogramm für Druckereinstellungen arbeiten ............................................................................................ 27

Die Bildschirmhilfedatei verwenden ............................................................................................................................. 27

Problemlösungsanleitung öffnen ....................................................................................................................................... 27

Programmeinstellungen des Statusmonitors ändern ......................................................................................................... 27

DRUCKER GEMEINSAM NUTZEN

Hostcomputer einrichten .................................................................................................................................................... 28

Clientcomputer einrichten .................................................................................................................................................. 28

Kapitel 8:

DRUCKER UNTER LINUX VERWENDEN

Erste Schritte ..................................................................................................................................................................... 29

Unified Linux-Treiber installieren ....................................................................................................................................... 29

Unified Linux-Treiber installieren .................................................................................................................................. 29

Unified Linux Driver deinstallieren ................................................................................................................................ 30

Unified Driver Configurator verwenden ............................................................................................................................. 31

Unified Driver Configurator öffnen ................................................................................................................................ 31

Druckerkonfiguration .................................................................................................................................................... 31

Konfiguration der Geräteanschlüsse ............................................................................................................................ 32

Druckereigenschaften konfigurieren .................................................................................................................................. 32

Dokument drucken ............................................................................................................................................................ 33

Aus Anwendungen drucken ......................................................................................................................................... 33

Dateien drucken ........................................................................................................................................................... 33

Kapitel 9:

DRUCKER MIT MACINTOSH VERWENDEN

Software für Macintosh installieren .................................................................................................................................... 34

Druckertreiber .............................................................................................................................................................. 34

Drucker einrichten ............................................................................................................................................................. 35

Bei einem über ein Netzwerk angeschlossenen Macintosh ......................................................................................... 35

Bei einem über die USB-Schnittstelle angeschlossenen Macintosh ............................................................................ 35

Installierb.Optionen ............................................................................................................................................................ 36

Drucken ............................................................................................................................................................................. 36

Dokument drucken ....................................................................................................................................................... 36

Druckereinstellungen ändern ....................................................................................................................................... 37

Mehrere Seiten auf ein Blatt Papier drucken ............................................................................................................... 38

Beidseitiger Druck im Duplexmodus (nur Phaser 3600/ND) ........................................................................................ 39

1 Druckersoftware unter

Windows installieren

Folgende Themen werden in diesem Kapitel behandelt:

• Druckersoftware installieren

• Druckersoftware neu installieren

• Druckersoftware deinstallieren

Druckersoftware installieren

Sie können die Druckersoftware für den lokalen Druck oder für den Netzwerkdruck installieren. Zum Installieren der Druckersoftware auf dem Computer führen Sie die entsprechende Installationsprozedur aus, die vom jeweils verwendeten Drucker abhängig ist.

Ein Druckertreiber ist Software für die Kommunikation zwischen einem Computer und einem Drucker. Die Installation von Treibern kann bei jedem Betriebssystem unterschiedlich ablaufen.

Bevor Sie die Installation starten, schließen Sie alle Anwendungen auf Ihrem PC.

Standardinstallation

Diese Installation wird für die meisten Benutzer empfohlen. Es werden alle Komponenten installiert, die für den Druckerbetrieb benötigt werden.

Vergewissern Sie sich, dass der Drucker an den Computer angeschlossen und eingeschaltet ist.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Die CD-ROM sollte automatisch gestartet werden und ein Dialogfeld

müsste erscheinen.

Start

Falls das Fenster nicht angezeigt wird, klicken Sie auf anschließend auf Sie für „X“ den Buchstaben des entsprechenden Laufwerks eingeben. Klicken Sie auf Wenn Sie Windows Vista verwenden, klicken Sie auf

Programme X:\Setup.exe

Wenn Sie mit Windows Vista arbeiten und das Fenster

Automatische Wiedergabe Programm installieren oder ausführen auf Ausführen Benutzerkontensteuerung

Ausführen

→ Zubehör → Ausführen

ein.

. Klicken Sie dann im Fenster

. Geben Sie

wird angezeigt, klicken Sie im Feld

auf

Continue

X:\Setup.exe

, und geben Sie

auf

Setup.exe

und

ein, wobei

Start

→

Alle

Software für lokalen Druck installieren

Ein lokaler Drucker ist ein Drucker, der über das mit Ihrem Drucker gelieferte Druckerkabel (USB- oder Parallelkabel) direkt mit Ihrem Computer verbunden ist. Wenn Ihr Drucker an ein Netzwerk angeschlossen ist, überspringen Sie diesen Schritt, und gehen Sie zu „Software für den Netezwerkdruck installieren“ auf Seite 7.

Sie können die Druckersoftware über die Standardinstallation oder über eine benutzerdefinierte Installation installieren.

HINWEIS

für neue Hardware erscheint, klicken Sie in der rechten oberen Ecke des Fensters auf oder klicken Sie auf

: Wenn während der Installation das Fenster des Assistenten

Abbrechen

Klicken Sie auf

Wählen Sie Klicken Sie auf

Software installieren

Standardinstallation für einen lokalen Drucker

Weiter

Druckersoftware unter Windows installieren

HINWEIS

ist, wird folgendes Fenster angezeigt.

•

• Je nach Drucker und Oberfläche kann sich das in diesem

: Wenn der Drucker noch nicht am Computer angeschlossen

Nachdem Sie den Drucker angeschlossen haben, klicken Sie

Weiter

auf Wenn Sie den Drucker zu diesem Zeitpunkt nicht anschließen

möchten, klicken Sie auf auf Anschluss an die Installation keine Testseite ausgedruckt.

Benutzerhandbuch dargestellte Installationsfenster von dem tatsächlich angezeigten Fenster unterscheiden.

Weiter

Nein

. Dann wird die Installation gestartet, jedoch wird im

und im folgenden Bildschirm

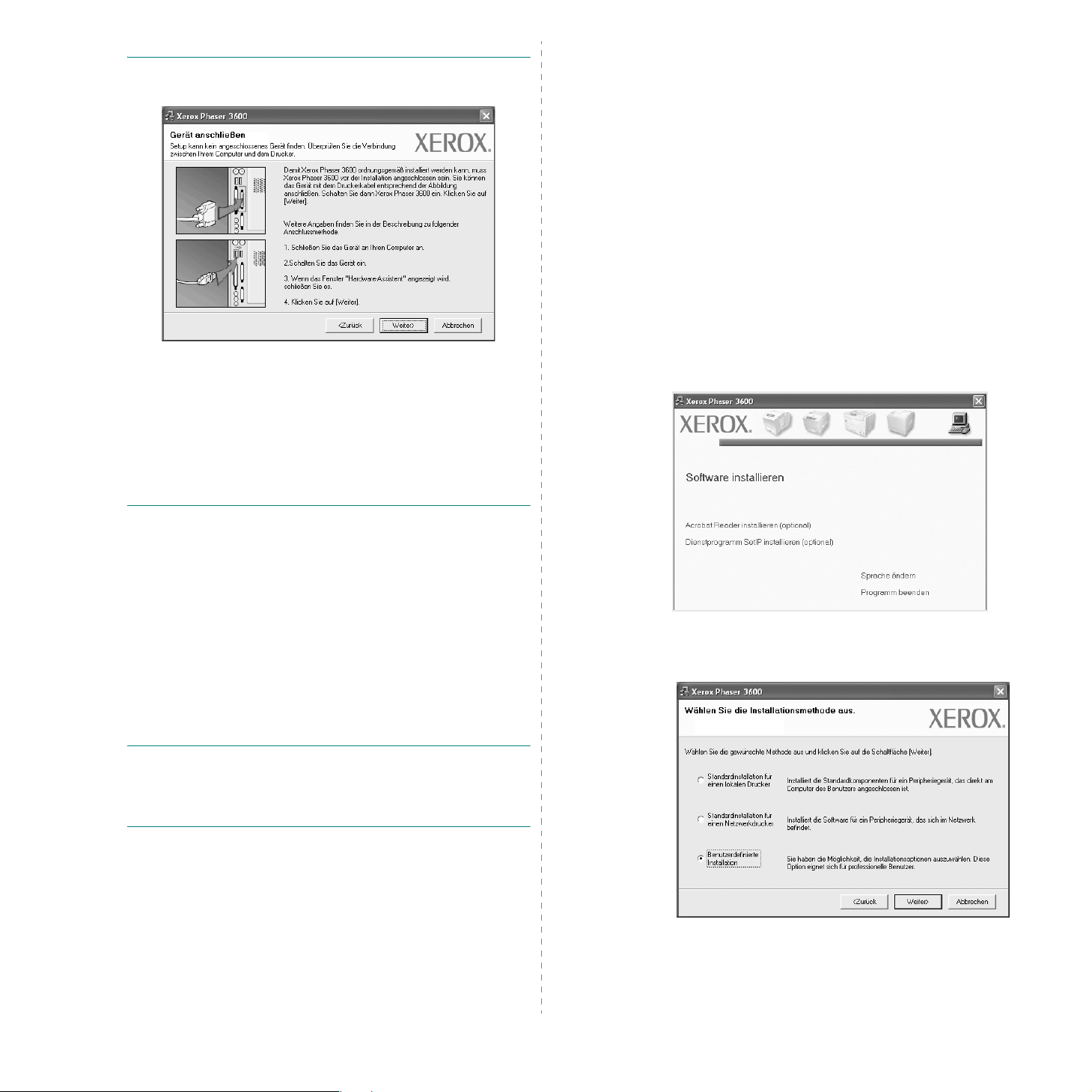

Benutzerdefinierte Installation

Sie können auch einzelne Komponenten für die Installation auswählen.

Vergewissern Sie sich, dass der Drucker an den Computer angeschlossen und eingeschaltet ist.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Die CD-ROM sollte automatisch gestartet werden und ein Dialogfeld müsste

erscheinen. Falls das Fenster nicht angezeigt wird, klicken Sie auf

anschließend auf für „X“ den Buchstaben des entsprechenden Laufwerks eingeben. Klicken Sie auf OK. Wenn Sie Windows Vista verwenden, klicken Sie auf

Programme X:\Setup.exe

Wenn Sie mit Windows Vista arbeiten und das Fenster

Automatische Wiedergabe Programm installieren oder ausführen auf Ausführen Benutzerkontensteuerung

Ausführen

→ Zubehör → Ausführen

ein.

. Klicken Sie dann im Fenster

. Geben Sie

wird angezeigt, klicken Sie im Feld

auf

X:\

Continue

, und geben Sie

Start

Setup.exe

auf

Setup.exe

und

ein, wobei Sie

Start

→

Alle

Nach Abschluss der Installation werden Sie gefragt, ob Sie eine Testseite drucken möchten. Wenn Sie eine Testseite drucken

möchten, aktivieren Sie das Kontrollkästchen und klicken Sie auf

Weiter

Ansonsten klicken Sie lediglich auf Sie Schritt 7.

Wenn die Testseite ordnungsgemäß ausgedruckt wird, klicken Sie auf

Andernfalls klicken Sie auf zu drucken.

Klicken Sie auf

HINWEIS

immer noch nicht funktioniert, installieren Sie den Treiber neu. Weitere Informationen finden Sie unter „Druckersoftware neu installieren“ auf Seite 10.

: Wenn der Druckertreiber nach dem Abschluss des Setups

Beenden

Nein

Weiter

und überspringen

, um die Seite ein weiteres Mal

Klicken Sie auf

Wählen Sie

Weiter

Software installieren

Benutzerdefinierte Installation

. Klicken Sie auf

Druckersoftware unter Windows installieren

Wählen Sie Ihren Drucker aus, und klicken Sie auf

Weiter

Wählen Sie die zu installierenden Komponenten aus, und klicken Sie auf

Weiter

HINWEIS

ist, wird folgendes Fenster angezeigt.

•

• Je nach Drucker und Oberfläche kann sich das in diesem

: Wenn der Drucker noch nicht am Computer angeschlossen

Nachdem Sie den Drucker angeschlossen haben, klicken Sie auf Wenn Sie den Drucker zu diesem Zeitpunkt nicht anschließen

möchten, klicken Sie auf

Nein

. Dann wird die Installation gestartet, jedoch wird im Anschluss

an die Installation keine Testseite ausgedruckt.

Benutzerhandbuch dargestellte Installationsfenster von dem tatsächlich angezeigten Fenster unterscheiden.

Weiter

und im folgenden Bildschirm auf

Weiter

HINWEIS

Sie auf [

: Wenn Sie den Installationsordner ändern möchten, klicken

Durchsuchen

Nach Abschluss der Installation werden Sie gefragt, ob Sie eine Testseite drucken möchten. Wenn Sie eine Testseite drucken

möchten, aktivieren Sie das Kontrollkästchen und klicken Sie auf

Weiter

Ansonsten klicken Sie lediglich auf Sie Schritt 9.

Wenn die Testseite ordnungsgemäß ausgedruckt wird, klicken Sie auf

Andernfalls klicken Sie auf zu drucken.

Klicken Sie auf

Beenden

Weiter

und überspringen

Nein

, um die Seite ein weiteres Mal

Druckersoftware unter Windows installieren

Software für den Netezwerkdruck installieren

Bevor eine Verbindung zwischen dem Drucker und dem Netzwerk hergestellt werden kann, müssen Sie die TCP/IP-Einstellungen für den Drucker konfigurieren. Nach der Zuweisung und Überprüfung der TCP/ IP-Einstellungen kann die Software auf allen Computern im Netzwerk installiert werden.

Sie können die Druckersoftware über die Standardinstallation oder über eine benutzerdefinierte Installation installieren.

Standardinstallation

Diese Installation wird für die meisten Benutzer empfohlen. Es werden alle Komponenten installiert, die für den Druckerbetrieb benötigt werden.

Stellen Sie sicher, dass der Drucker mit dem Netzwerk verbunden und eingeschaltet ist. Nähere Informationen über das Anschließen an ein Netzwerk finden Sie im Benutzerhandbuch des Druckers.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Die CD-ROM sollte automatisch gestartet werden und ein

Dialogfeld müsste erscheinen.

Start

Programme X:\Setup.exe

Wenn Sie mit Windows Vista arbeiten und das Fenster

Automatische Wiedergabe Programm installieren oder ausführen auf Ausführen Benutzerkontensteuerung

Ausführen

→ Zubehör → Ausführen

ein.

. Klicken Sie dann im Fenster

. Geben Sie

wird angezeigt, klicken Sie im Feld

auf

Continue

X:\Setup.exe

, und geben Sie

auf

Setup.exe

und

ein, wobei

Start

→

Alle

Wählen Sie Klicken Sie auf

Eine Liste der verfügbaren Drucker im Netzwerk wird angezeigt. Wählen Sie in der Liste den Drucker aus, der installiert werden soll, und klicken Sie auf

Weiter

Standardinstallation für einen Netzwerkdrucker

Weiter

Klicken Sie auf

Software installieren

•

Wenn der Drucker nicht in der Liste angezeigt wird, klicken Sie auf

Aktualisieren

Sie

TCP/IP-Port hinzufügen

hinzuzufügen. Zum Einbinden des Druckers in das Netzwerk müssen dessen Anschlussbezeichnung und die IP-Adresse eingegeben werden.

•

Um einen freigegebenen Netzwerkdrucker zu suchen (UNCPfad) wählen Sie geben Sie manuell den Freigabenamen ein, oder suchen Sie den freigegebenen Drucker, indem Sie auf die Schaltfläche

Durchsuchen

HINWEIS

deaktivieren Sie die Firewall und klicken Sie auf Unter dem Windows-Betriebssystem klicken Sie auf

Systemsteuerung

die Option dann auf „Deaktiviert“. Bei anderen Betriebssystemen lesen Sie in den entsprechenden Online-Handbüchern nach.

: Wenn Sie Ihren Computer nicht im Netzwerk finden,

, um die Liste zu aktualisieren, oder wählen

, um den Drucker zum Netzwerk

Freigegebener Drucker [UNC]

klicken.

, und starten Sie die Windows-Firewall. Setzen Sie

aus, und

Aktualisieren

Start

→

Druckersoftware unter Windows installieren

Nach Abschluss der Installation werden Sie gefragt, ob Sie eine Testseite drucken möchten. Wenn Sie eine Testseite drucken möchten, aktivieren Sie das Kontrollkästchen und klicken Sie auf

Weiter

Ansonsten klicken Sie lediglich auf Sie Schritt 8.

Wenn die Testseite ordnungsgemäß ausgedruckt wird, klicken Sie auf

Andernfalls klicken Sie auf zu drucken.

Klicken Sie auf

Beenden

Nein

, um die Seite ein weiteres Mal

und überspringen

Klicken Sie auf

Wählen Sie Sie auf

Software installieren

Benutzerdefinierte Installation

Weiter

. Klicken

HINWEIS

immer noch nicht funktioniert, installieren Sie den Treiber neu. Weitere Informationen finden Sie unter „Druckersoftware neu installieren“ auf Seite 10.

: Wenn der Druckertreiber nach dem Abschluss des Setups

Benutzerdefinierte Installation

Sie können einzelne Komponenten für die Installation auswählen und eine bestimmte IP-Adresse angeben.

Stellen Sie sicher, dass der Drucker mit dem Netzwerk verbunden und eingeschaltet ist. Nähere Informationen über das Anschließen an ein Netzwerk finden Sie im Benutzerhandbuch des Druckers.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Die CD-ROM sollte automatisch gestartet werden und ein Dialogfeld

müsste erscheinen.

Start

ein,

Start

und

→

Alle

Falls das Fenster nicht angezeigt wird, klicken Sie auf anschließend auf wobei Sie für „X“ den Buchstaben des entsprechenden Laufwerks eingeben. Klicken Sie auf Wenn Sie Windows Vista verwenden, klicken Sie auf

Programme X:\Setup.exe

Wenn Sie mit Windows Vista arbeiten und das Fenster

Automatische Wiedergabe Programm installieren oder ausführen auf Ausführen Benutzerkontensteuerung

Ausführen

→ Zubehör → Ausführen

ein.

. Klicken Sie dann im Fenster

. Geben Sie

wird angezeigt, klicken Sie im Feld

auf

Continue

X:\Setup.exe

, und geben Sie

auf

Setup.exe

Eine Liste der verfügbaren Drucker im Netzwerk wird angezeigt. Wählen Sie in der Liste den Drucker aus, der installiert werden soll, und klicken Sie auf

•

Wenn der Drucker nicht in der Liste angezeigt wird, klicken Sie auf

Aktualisieren TCP/IP-Port hinzufügen

Sie hinzuzufügen. Zum Einbinden des Druckers in das Netzwerk müssen dessen Anschlussbezeichnung und die IP-Adresse eingegeben werden.

•

Um einen freigegebenen Netzwerkdrucker zu suchen (UNC-Pfad) wählen Sie Sie manuell den Freigabenamen ein, oder suchen Sie den freigegebenen Drucker, indem Sie auf die Schaltfläche

Durchsuchen

Weiter

, um die Liste zu aktualisieren, oder wählen

, um den Drucker zum Netzwerk

Freigegebene Drucker (UNC)

klicken.

aus, und geben

HINWEIS

deaktivieren Sie die Firewall und klicken Sie auf Unter dem Windows-Betriebssystem klicken Sie auf

Systemsteuerung

die Option dann auf „Deaktiviert“. Bei anderen Betriebssystemen lesen Sie in den entsprechenden Online-Handbüchern nach.

Druckersoftware unter Windows installieren

: Wenn Sie Ihren Computer nicht im Netzwerk finden,

Aktualisieren

Start

→

, und starten Sie die Windows-Firewall. Setzen Sie

TIPP

: Wenn Sie eine bestimmte IP-Adresse für einen bestimmten

Netzwerkdrucker angeben möchten, klicken Sie auf die Schaltfläche

Adresse festlegen

angezeigt. Führen Sie die folgenden Schritte aus:

. Das Fenster zum Festlegen von IP-Adressen wird

IP-

Nach der Auswahl der Komponenten wird das folgende Fenster angezeigt. Sie können auch den Namen des Druckers ändern, den Drucker für den gemeinsamen Zugriff im Netzwerk freigeben, den

Drucker Standarddrucker festlegen sowie den Anschlussnamen für jeden Drucker ändern. Klicken Sie auf

Weiter

a. Wählen Sie einen Drucker mit einer bestimmten IP-Adresse aus der

Liste aus.

Konfigurieren Sie manuell eine IP-Adresse, eine Subnetzmaske und

Gateway für den Drucker, und klicken Sie auf IP-Adresse für den Netzwerkdrucker festzulegen.

c. Klicken Sie auf

Wählen Sie die zu installierenden Komponenten aus, und klicken Sie auf

Weiter

Konfigurieren

ein

, um die

Zur Installation der Software auf einem Server, aktivieren Sie das Kontrollkästchen

Nach Abschluss der Installation werden Sie gefragt, ob Sie eine Testseite drucken möchten. Wenn Sie eine Testseite drucken

möchten, aktivieren Sie das Kontrollkästchen und klicken Sie auf

Weiter

Ansonsten klicken Sie lediglich auf Sie Schritt 10.

Wenn die Testseite ordnungsgemäß ausgedruckt wird, klicken Sie auf

Andernfalls klicken Sie auf zu drucken.

Klicken Sie auf

HINWEIS

immer noch nicht funktioniert, installieren Sie den Treiber neu. Weitere Informationen finden Sie unter „Druckersoftware neu installieren“ auf Seite 10.

: Wenn der Druckertreiber nach dem Abschluss des Setups

Einrichtung des Druckers an einem Server

Weiter

und überspringen

Nein

, um die Seite ein weiteres Mal

Beenden

Druckersoftware unter Windows installieren

Druckersoftware neu installieren

Wenn die Installation fehlschlägt, können Sie die Software neu installieren.

Starten Sie Windows.

Wählen Sie im Menü

Programme

Wählen Sie

Eine Liste der verfügbaren Drucker im Netzwerk wird angezeigt. Wählen Sie in der Liste den Drucker aus, der installiert werden soll,

und klicken Sie auf

→

Wieder herstellen

Start

die Option

den Namen Ihres Druckertreibers → Wartung

Weiter

Programme

, und klicken Sie auf

oder

Weiter

Alle

HINWEIS

ist, wird folgendes Fenster angezeigt .

: Wenn der Drucker noch nicht am Computer angeschlossen

•

Nachdem Sie den Drucker angeschlossen haben, klicken Sie

Weiter

auf

•

Wenn Sie den Drucker zu diesem Zeitpunkt nicht anschließen möchten, klicken Sie auf auf Anschluss an die Installation keine Testseite ausgedruckt.

• Je nach Drucker und Oberfläche kann sich das in diesem

Benutzerhandbuch dargestellte Neuinstallationsfenster von dem tatsächlich angezeigten Fenster unterscheiden.

Weiter

Nein

. Dann wird die Installation gestartet, jedoch wird im

und im folgenden Bildschirm

•

Wenn der Drucker nicht in der Liste angezeigt wird, klicken Sie auf

Aktualisieren

Sie

TCP/IP-Port hinzufügen

hinzuzufügen. Zum Einbinden des Druckers in das Netzwerk müssen dessen Anschlussbezeichnung und die IP-Adresse eingegeben werden.

•

Um einen freigegebenen Netzwerkdrucker zu suchen (UNCPfad) wählen Sie geben Sie manuell den Freigabenamen ein, oder suchen Sie den freigegebenen Drucker, indem Sie auf die Schaltfläche

Durchsuchen

Es wird ein Fenster mit einer Komponentenliste angezeigt. Hier können Sie alle Komponenten einzeln neu installieren.

, um die Liste zu aktualisieren, oder wählen

, um den Drucker zum Netzwerk

Freigegebener Drucker [UNC]

klicken.

aus, und

Wählen Sie die neu zu installierenden Komponenten aus und klicken Sie auf

Weiter

Wenn Sie die Druckersoftware für das lokale Drucken installiert haben,

wählen Sie den wenn das Fenster mit der Aufforderung zum Drucken einer Testseite erscheint. Führen Sie die folgenden Schritte aus:

a. Um eine Testseite zu drucken, markieren Sie das

entsprechende Kontrollkästchen und klicken Sie auf

b. Wenn die Testseite ordnungsgemäß ausgedruckt wird, klicken

Sie auf Ja. Falls nicht, klicken Sie auf

Wenn die Neuinstallation abgeschlossen ist, klicken Sie auf

den Namen Ihres Druckertreibers

Weiter

Nein

, um die Seite neu zu drucken.

aus,

Beenden

Druckersoftware unter Windows installieren

Druckersoftware deinstallieren

Starten Sie Windows.

Wählen Sie im Menü

Programme

Wählen Sie wird ein Fenster mit einer Komponentenliste angezeigt.

Hier können Sie alle Komponenten einzeln entfernen.

Wählen Sie die zu entfernenden Komponenten aus und klicken Sie auf

Wenn Sie zur Bestätigung der Deinstallation aufgefordert werden, klicken Sie auf

Der gewählte Treiber wird mit seinen Komponenten von Ihrem Computer entfernt.

Klicken Sie nach dem Entfernen der Software auf

→

Entfernen

Weiter

Start

die Option

den Namen Ihres Druckertreibers → Wartung

und klicken Sie auf

Programme

Weiter

oder

Beenden

Alle

Druckersoftware unter Windows installieren

SetIP verwenden

(nur Phaser

3600/N, Phaser 3600/ND)

• SetIP Installation

•SetIP verwenden

SetIP Installation

Stellen Sie sicher, dass der Drucker mit dem Netzwerk verbunden und eingeschaltet ist. Nähere Informationen über das Anschließen an ein Netzwerk finden Sie im Benutzerhandbuch des Druckers.

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Die CD-ROM sollte automatisch gestartet werden und ein Dialogfeld

müsste erscheinen. Falls das Fenster nicht angezeigt wird, klicken Sie auf

anschließend auf wobei Sie für „ eingeben. Klicken Sie auf

Ausführen

“ den Buchstaben des entsprechenden Laufwerks

. Geben Sie

X:\Setup.exe

Start

ein,

und

Klicken Sie auf Weiter

Klicken Sie auf

Dienstprogramm SetIP installieren(optional)

Klicken Sie auf Beenden

SetIP verwenden (nur Phaser 3600/N, Phaser 3600/ND)

SetIP verwenden

Wählen Sie aus dem Windows-Menü

Programme SetIP

Das Programm erkennt automatisch neue und konfigurierte Druckserver im Netzwerk und zeigt diese an.

Wählen Sie den Namen Ihres Druckers aus und klicken Sie auf

den Namen Ihres Druckertreibers Æ SetIP Æ

. Wenn der Name des Druckers nicht angezeigt wird, klicken

Start Programme

oder

Alle

Sie auf , um die Liste zu aktualisieren.

HINWEIS

• Informationen zum Bestätigen der MAC-Adresse finden Sie auf dem

• Wenn der Drucker in der aktualisierten Liste nicht aufgeführt wird,

3 4

DRUCKSERVER-KONFIGURATIONSBLATT. Das DRUCKSERVERKONFIGURATIONSBLATT wird nach der Konfigurationsseite gedruckt.

klicken Sie auf , um die IP-Adresse der Netzwerkkarte des Druckers, die Subnetzmaske und das Standard-Gateway

einzugeben. Klicken Sie anschließend auf

Klicken Sie auf OK, um die Einstellungen zu bestätigen. Klicken Sie auf

Beenden

, um das SetIP-Programm zu schließen.

Anwenden

SetIP verwenden (nur Phaser 3600/N, Phaser 3600/ND)

3 Allgemeine Druckoptionen

In diesem Kapitel werden die Druckoptionen erläutert und einige allgemeine Druckaufgaben in Windows beschrieben.

Folgende Themen werden in diesem Kapitel behandelt:

• Dokument drucken

• Drucken in Dateien (PRN)

• Druckeinstellungen

- Registerkarte „Layout“

- Registerkarte „Papier“

- Registerkarte „Grafiken“

- Registerkarte „Extras“

- Registerkarte „Fehlerbehebung“

- Registerkarte „Drucker“

- Favoriteneinstellung verwenden

- Hilfe verwenden

Dokument drucken

INWEIS

•

• Überprüfen Sie die Betriebssysteme, die mit Ihrem Drucker

• Wenn Sie den genauen Namen Ihres Druckers wissen möchten,

Je nach Drucker kann sich das in diesem Benutzerhandbuch dargestellte dem tatsächlich angezeigten Fenster unterscheiden. Die darin enthaltenen Elemente sind jedoch vergleichbar.

kompatibel sind. Informationen dazu finden Sie im Benutzerhandbuch Ihres Druckers im Abschnitt zur BS-Kompatibilität.

können Sie auf der mitgelieferten CD-ROM nachschauen.

Eigenschaftenfenster

für den Druckertreiber von

Öffnen Sie das Dokument, das Sie drucken möchten.

Wählen Sie im Menü wird geöffnet. Je nach Anwendung kann es sich geringfügig von

der Abbildung unterscheiden. Die allgemeinen Druckeinstellungen werden im Druckfenster

festgelegt. Zu diesen Einstellungen gehören die Anzahl der Exemplare und der Druckbereich.

Wählen Sie

Um vollen Nutzen aus den Funktionen Ihres Druckertreibers zu ziehen, klicken Sie im Druckfenster auf

Einstellungen

auf Seite 15. Wenn bei Ihnen

wird, klicken Sie auf diese Schaltfläche. Klicken Sie dann im nächsten Fenster auf

Klicken Sie auf OK, um das Eigenschaftenfenster zu schließen.

Klicken Sie im Druckfenster auf OK oder Druckvorgang zu starten.

Ihren Druckertreiber

Datei

die Option

Vergewissern Sie sich, dass Ihr Drucker ausgewählt ist.

. Einzelheiten finden Sie unter „Druckeinstellungen“

Einrichten, Drucker

Eigenschaften

Drucken

in der Dropdown-Liste

oder

. Das Druckfenster

Eigenschaften

Optionen

Drucken

angezeigt

, um den

Name

oder

Im Folgenden werden die allgemeinen Schritte beschrieben, die für das Drucken aus unterschiedlichen Windows-Anwendungen erforderlich sind. Die genauen Schritte für das Drucken eines Dokuments können je nach verwendeter Anwendung unterschiedlich sein. Im Benutzerhandbuch zur Software finden Sie genaue Informationen zum Druckvorgang.

Allgemeine Druckoptionen

Drucken in Dateien (PRN)

Druckeinstellungen

Es kann vorkommen, dass Sie die Druckdaten als Datei zur späteren Verwendung speichern möchten.

So erstellen Sie eine Datei:

Aktivieren Sie das Kontrollkästchen umleiten im Fenster

Wählen Sie den Ordner aus, weisen Sie der Datei einen Namen zu, und klicken Sie dann auf

Drucken

Ausgabe in Datei umleiten

Über das Fenster mit den Druckeinstellungen können Sie auf alle für den Einsatz des Geräts benötigten Druckeroptionen zugreifen. Sie können alle für den Druck benötigten Einstellungen überprüfen und ggf. ändern.

Je nach Betriebssystem können die Optionen im Fenster mit den Druckeinstellungen von den hier gezeigten Optionen abweichen. Die in diesem Benutzerhandbuch dargestellten Fenster stammen aus Windows XP.

Je nach Drucker kann sich das in diesem Benutzerhandbuch dargestellte angezeigten Fenster unterscheiden.

Wenn Sie die Druckeinstellungen über den Ordner „Drucker“ öffnen, werden weitere Registerkarten mit Windows-Druckoptionen (weitere Einzelheiten finden Sie im Windows-Benutzerhandbuch) sowie die Registerkarte Drucker (siehe „Registerkarte „Drucker““ auf Seite 19) angezeigt.

INWEISE

•

Die Einstellungen der meisten Windows-Anwendungen haben Vorrang vor den Einstellungen, die Sie im Druckertreiber angegeben haben. Ändern Sie alle Druckereinstellungen zunächst in der Anwendungssoftware und die verbleibenden Einstellungen dann im Druckertreiber.

•

Die geänderten Einstellungen bleiben nur wirksam, solange Sie das aktuelle Programm verwenden.

übernehmen

•

Das folgende Verfahren gilt für Windows XP. Für andere Windows-Betriebssysteme lesen Sie im entsprechenden WindowsyBenutzerhandbuch oder inder Online-Hilfe nach.

1. Klicken Sie auf die Windows-Schaltfläche

2. Wählen Sie

3. Wählen Sie das Symbol Ihres Druckertreibers.

4. Klicken Sie mit der rechten Maustaste auf das Druckertreiber-

5. Ändern Sie die Einstellungen auf den Registerkarten und

Einstellungen

, nehmen Sie sie im Ordner „Drucker“ vor.

Drucker und Faxgeräte

symbol und wählen Sie

klicken Sie auf OK.

für den Druckertreiber von dem tatsächlich

Um die Änderungen dauerhaft zu

Start

Druckeinstellungen

Allgemeine Druckoptionen

Registerkarte „Layout“

Registerkarte „Papier“

Auf der Registerkarte das Erscheinungsbild der bedruckten Dokumentseite. Zu den

Layoutoptionen

Einzelheiten zum Zugriff auf die Druckeinstellungen finden Sie unter „Dokument drucken“ auf Seite 14.

Layout

gehören

finden Sie verschiedene Einstellungen für

Mehrere Seiten pro Blatt

und

Posterdruck

Papierausrichtung

Unter

Papierausrichtung

Daten auf eine Seite gedruckt werden.

• Hochformat

Brief).

• Querformat

Tabellen).

•

Mit der Funktion Gradzahl drehen.

: Es wird über die Seitenbreite gedruckt (wie bei einem

: Es wird über die Seitenlänge gedruckt (wie häufig bei

können Sie festlegen, in welcher Richtung

Drehen

können Sie eine Seite um eine bestimmte

Verwenden Sie die folgenden Optionen, um die allgemeinen Papierspezifikationen der Druckereigenschaften einzustellen.

Einzelheiten zum Zugriff auf die Druckeinstellungen finden Sie unter „Dokument drucken“ auf Seite 14.

Papier

Klicken Sie auf die Registerkarte Papiereigenschaften zuzugreifen.

, um auf die verschiedenen

Exemplare

Im Feld

Exemplare

an. Sie können einen Wert zwischen 1 und 999 wählen.

geben Sie die Anzahl der zu druckenden Exemplare

Papierformat

Unter

Papierformat

aus. Wenn das gewünschte Format im Feld wird, klicken Sie auf

Benutzereigenes Papier

Formateinstellung wird nun in der Liste angezeigt und kann ausgewählt werden.

wählen Sie die Größe des zu bedruckenden Papiers

Papierformat

Benutzerdefiniert

das Papierformat und klicken Sie aufOK. Die

. Definieren Sie im Fenster

nicht aufgeführt

Hochformat

Querformat

Layoutoptionen

Im Bereich auswählen. Sie haben die Auswahl zwischen

Blatt

•

Einzelheiten finden Sie unter drucken“ auf Seite 21.

•

Einzelheiten finden Sie unter

•

Einzelheiten finden Sie unter

Layoutoptionen

und

Posterdruck

können Sie erweiterte Druckoptionen

Mehrere Seiten pro

„Mehrere Seiten auf ein Blatt Papier

„Poster drucken“ auf Seite 22. „Broschüren drucken“ auf Seite 22.

Beidseitiger Druck

Mit

Beidseitiger Druck

Diese Option wird nicht angezeigt, wenn sie von Ihrem Druckermodell nicht unterstützt wird.

•

Einzelheiten finden Sie unter Seite 23.

können Sie beide Seiten des Papiers bedrucken.

„Papier beidseitig bedrucken“ auf

Allgemeine Druckoptionen

Papierzufuhr

Vergewissern Sie sich, dass unter Papiereinzug (Schacht) eingestellt ist. Verwenden Sie Umschläge und Folien. Sie müssen die Blätter einzeln in den manuellen Papiereinzug oder den Mehrzweckschacht einlegen. Wenn die Papierquelle auf der Drucker automatisch das Druckmaterial in der folgenden Einzugsreihenfolge aus: Manueller Einzug oder Mehrzweckschacht, Schacht1, Optionaler Schacht2

Manueller Einzug

Papierzufuhr

beim Drucken auf spezielles Material wie

Automatische Auswahl

der entsprechende

eingestellt ist, wählt

Papiertyp

Stellen Sie drucken möchten. Auf diese Weise erhalten Sie die bestmögliche Druckqualität. Wenn Sie diese Einstellung nicht vornehmen, erzielen sie möglicherweise nicht die gewünschte Druckqualität.

Dick: Duenn: Baumwollpapier

und Gilbert 100 %.

Normalpapier

sich um einen Schwarz-Weiß-Drucker handelt und Sie auf Baumwollpapier mit 60 g/m

Recycling-Papier Farbpapier

Archivpapier:

lange Zeit aufbewahren möchten, z. B. in einem Archiv.

Papiertyp

Dickes Papier, 90~105 g/m2.

Dünnes Papier, 60~70 g/m2.

drucken.

: Farbpapier mit 75 ~ 90 g/m2.

auf das Papier in der Papierkassette ein, aus der Sie

: Baumwollpapier mit 75 bis 90 g/m2 wie Gilbert 25 %

: Normalpapier. Stellen Sie diese Papierqualität ein, wenn es

: Recyclingpapier mit 75 ~ 90 g/m2.

Wählen Sie diese Option, wenn Sie den Ausdruck über eine

Erste Seite

Mit dieser Option können Sie die erste Seite auf anderes Papier drucken als den Rest des Dokuments. Wählen Sie hier die Papierzufuhr für die erste Seite aus. Legen Sie beispielsweise dickes Papier für die erste Seite in den Mehrzweckschacht und Normalpapier in Schacht 1 ein. Wählen Sie dann

Schacht1

der Option

von Ihrem Druckermodell nicht unterstützt wird.

in der Option

Erste Seite. Diese Option wird nicht angezeigt, wenn sie

Papierzufuhr

und

Mehrzweckschacht

Registerkarte „Grafiken“

Verwenden Sie die folgenden Grafikoptionen, um die Druckqualität an Ihren Bedarf anzupassen. Einzelheiten zum Zugriff auf die Druckeinstellungen finden Sie unter „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte aufgeführten Einstellungen aufzurufen.

Grafiken

, um die nachstehend

Druckskallierung

Mit der

Druckskallierung

Ausdruck auf einer Seite anpassen. Folgende Einstellungen sind möglich:

Kein, Verkleinern/Vergrößern

•

Einzelheiten finden Sie unter Dokument drucken“ auf Seite 23.

•

Einzelheiten finden Sie unter anpassen“ auf Seite 23.

können Sie automatisch oder manuell den

und

An Papierformat anpassen

„Verkleinertes oder vergrößertes

„Dokument an ausgewähltes Papierformat

Auflösung

Die Auflösungsoptionen, die Sie auswählen können, können je nach Druckermodell variieren.

werden Buchstaben und Grafiken wiedergegeben. Allerdings kann bei höherer Einstellung auch der Druckvorgang länger dauern.

Je höher die Einstellung, desto schärfer

Toner-Sparbetrieb

Mit dieser Option verlängern Sie die Lebensdauer der Tonerkartusche und reduzieren die Kosten pro Seite ohne große Verschlechterung der Druckqualität.

• Druckereinstellungen

diese Funktion nach der Einstellung, die Sie auf dem Bedienfeld des Druckers wählen. Einige Drucker unterstützen diese Funktion nicht.

•Ein

Drucken der Seiten verwendet.

•Aus

Sie diese Option.

Einige Drucker unterstützen diese Funktion nicht.

: Wenn Sie diese Option wählen, richtet sich

: Wählen Sie diese Option, damit der Drucker weniger Toner zum

: Wenn Sie beim Drucken keinen Toner sparen möchten, wählen

Allgemeine Druckoptionen

Erweiterte Optionen

Klicken Sie zur Einstellung der erweiterten Optionen auf die Schaltfläche

Erweiterte Optionen

• TrueType:

Darstellung von Text in Ihrem Dokument übermittelt. Wählen Sie die dem Status Ihres Dokuments entsprechende Einstellung.

- Als Konturschrift laden

alle in dem Dokument verwendeten TrueType-Schriften, die nicht bereits im Drucker gespeichert (resident) sind. Wenn Sie nach dem Ausdrucken des Dokuments feststellen, dass die Schriften nicht richtig gedruckt wurden, wählen Sie Download as Bit Image und führen Sie den Druckauftrag erneut aus. Die Einstellung Download as Bit Image ist oftmals hilfreich beim Ausdrucken aus Adobe.

nur verfügbar, wenn Sie den PCL-Druckertreiber verwenden.

- Als Bitmap herunterladen

der Treiber die Schriftdaten als Bitmap-Grafik. Dokumente mit komplizierten Schriften wie Koreanisch oder Chinesisch und verschiedene andere Schriftarten werden bei dieser Einstellung schneller gedruckt.

- Als Grafik drucken

alle Schriften als Grafik. Wenn Dokumente mit hohem Grafikanteil und relativ wenigen TrueType-Schriftarten gedruckt werden, kann die Druckgeschwindigkeit bei dieser Einstellung höher sein.

• Gesamten Text schwarz drucken: schwarz drucken

schwarz gedruckt, unabhängig von der Farbe, die am Bildschirm angezeigt wird.

Diese Option legt fest, was der Treiber dem Drucker zur

: Wird diese Option gewählt, lädt der Treiber

Diese Funktion ist

: Wenn diese Option gewählt wird, lädt

: Wenn diese Option gewählt wird, lädt der Treiber

Wenn die Option

aktiviert ist, wird der gesamte Text Ihres Dokuments

Gesamten Text

Registerkarte „Extras“

Sie können Ausgabeoptionen für Ihre Vorlage wählen. Einzelheiten zum Zugriff auf die Druckeinstellungen finden Sie unter „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte zuzugreifen:

Wasserzeichen

Sie können ein Hintergrundbild erstellen, das auf jede Seite Ihres Dokuments gedruckt wird. verwenden“ auf Seite 24.

Extras

, um auf folgende Optionen

Einzelheiten finden Sie unter

„Wasserzeichen

Überlagerung

Überlagerungen werden oft an Stelle von Formularvordrucken oder Firmenbögen verwendet. verwenden“ auf Seite 25.

Ausgabeoptionen

• Untermge dr.

gedruckt werden sollen. Wählen Sie die gewünschte Reihenfolge in der Dropdown-Liste aus.

- Normal

bis zur letzten Seite gedruckt.

- Umgekehrt (3,2,1)

von der letzten bis zur ersten Seite gedruckt.

- Ungerade Seiten drucken

des Dokuments gedruckt.

- Gerade Seiten drucken

des Dokuments gedruckt.

: Sie können einstellen, in welcher Reihenfolge die Seiten

: Alle Seiten werden in normaler Reihenfolge von der ersten

Einzelheiten finden Sie unter

: Alle Seiten werden in umgekehrter Reihenfolge

: Es werden nur die ungeraden Seiten

: Es werden nur die geraden Seiten

„Überlagerungen

Allgemeine Druckoptionen

• Druckerschriftarten verwenden

verwendet der Drucker zum Ausdrucken des Dokuments die in seinem Speicher befindlichen (residenten) Schriften und lädt nicht die im Dokument verwendeten Schriften herunter. Da das Laden von Schriften Zeit erfordert, kann durch Auswahl dieser Option die Druckgeschwindigkeit erhöht werden. Beim Verwenden von Druckerschriften versucht der Drucker, die im Dokument verwendeten Schriften mit den im Arbeitsspeicher gespeicherten Schriften abzugleichen. Wenn Sie jedoch Schriften in Ihrem Dokument verwenden, die sich stark von den residenten Druckerschriften unterscheiden, weicht Ihre Druckausgabe stark von der Bildschirmanzeige ab.

ist nur verfügbar, wenn Sie den PCL-Druckertreiber verwenden.

Auftragseinstellung

Im Dialogfeld Druck festlegen oder die Druckdatei speichern.

zusätzlicher Arbeitsspeicher erforderlich, um diese Funktion auszuführen.

Auftragseinstellung

: Wenn diese Option aktiviert ist,

Diese Funktion

können Sie die Einstellungen für den

Bei einigen Druckern ist

Registerkarte „Fehlerbehebung“

Klicken Sie auf die Registerkarte aufgeführten Einstellungen aufzurufen.

Drucker-Informationsseiten

Wenn Sie Informationsseiten drucken oder Diagnosefunktionen ausführen möchten, wählen Sie unten den gewünschten Listeneintrag und klicken Sie auf

Fehlerbehebung

Drucken

, um die nachstehend

Die Bildschirmhilfedatei verwenden

• Um weitere Informationen über klicken Sie auf in der oberen rechten Ecke des Fensters. Das

Auftragseinstellung

Anzeige der Online-Hilfe, die im Lieferumfang des

Auftragseinstellung

- Sicheres Drucken

Dokument mit einem Passwort an den Arbeitsspeicher gesendet, so dass Sie Zugriffe anderer Benutzer auf dieses Dokument verhindern können. Sie müssen dann zum Drucken des Dokuments das Passwort eingeben. Die Optionen zu den Auftragseigenschaften sind unten verfügbar.

- Benutzer-ID

verwendet werden, wenn Sie eine Datei zu einem späteren Zeitpunkt drucken oder die gespeicherte Datei über das Bedienfeld des Druckers suchen möchten.

- Auftragsname

Option kann verwendet werden, wenn Sie eine Datei zu einem späteren Zeitpunkt drucken oder die gespeicherte Datei über das Bedienfeld des Druckers suchen möchten.

- Passwort

Einstellung verwendet werden soll. Wenn Sie ein Passwort für eine bestimmte Datei festlegen, müssen Sie dieses zum Drucken oder Löschen des Auftrags eingeben.

: Geben Sie das Passwort ein, das für die Secure-Print-

-Hifefenster wird geöffnet und ermöglicht die

enthalten ist.

: Wenn Sie diese Einstellung aktivieren, wird Ihr

: Geben Sie die Benutzerkennung ein. Diese Option kann

: Geben Sie Namen des Druckauftrags ein. Diese

Auftragseinstellung

aufzurufen,

Web-Links

Wenn Sie über einen Internetanschluss und einen Browser verfügen, klicken Sie auf einen der Weblinks, um direkt vom Treiber aus eine Webseite aufzurufen.

Info

Auf der Registerkarte Versionsnummer des Treibers angezeigt.

Info

werden der Copyright-Hinweis und die

Registerkarte „Drucker“

Wenn Sie die Druckereigenschaften über den Ordner wird die Registerkarte konfigurieren.

Das folgende Verfahren gilt für Windows XP. Für andere WindowsBetriebssysteme lesen Sie im entsprechenden WindowsBenutzerhandbuch oder inder Online-Hilfe nach.

Klicken Sie auf das Windows-Menü

Wählen Sie

Wählen Sie das Symbol

Klicken Sie mit der rechten Maustaste auf das Druckertreibersymbol und wählen Sie

Klicken Sie auf die Registerkarte Sie die gewünschten Einstellungen vor.

Drucker

Drucker und Faxgeräte

angezeigt. Dort können Sie den Drucker

Start

Ihres Druckertreibers

Eigenschaften

Drucker

und nehmen

öffnen,

Allgemeine Druckoptionen

Favoriteneinstellung verwenden

Die Option angezeigt wird, ermöglicht Ihnen die Speicherung der aktuellen Eigenschaften für die künftige Verwendung.

So speichern Sie einen

Um eine gespeicherte Einstellung zu verwenden, wählen Sie den Favoriten in der Dropdown-Liste entsprechend den Einstellungen für den von Ihnen gewählten Favoriten.

Um einen Favoriten zu löschen, wählen Sie diesen in der Liste aus und klicken Sie auf

Sie können die Standardeinstellungen des Druckers wiederherstellen, indem Sie in der Liste die Option

Favoriten

Ändern Sie die Einstellungen auf den Registerkarten wie gewünscht.

Geben Sie im Feld

Klicken Sie auf Beim Speichern von

Treibereinstellungen gespeichert.

, die auf jeder Registerkarte der Eigenschaften

Favoriten

Speichern

Favoriten

Löschen

einen Namen ein.

werden alle aktuellen

Favoriten

Druckereinstellungen

. Der Drucker druckt nun

wählen.

Hilfe verwenden

Dieser Drucker bietet eine Online-Hilfe, die über die Schaltfläche Druckeinstellungsfenster aufgerufen werden kann. Die Online-Hilfe enthält ausführliche Informationen zu den Funktionen des Druckertreibers.

Sie können auch in der rechten oberen Ecke des Fensters auf und dann auf eine Einstellung klicken.

Hilfe

Allgemeine Druckoptionen

4 Erweiterte Druckoptionen

Mehrere Seiten auf ein Blatt Papier

In diesem Kapitel werden die Druckoptionen erläutert und einige fortgeschrittene Druckaufgaben beschrieben.

INWEIS

• Je nach Drucker kann sich das in diesem Benutzerhandbuch dargestellte dem tatsächlich angezeigten Fenster unterscheiden. Die darin enthaltenen Elemente sind jedoch vergleichbar.

• Wenn Sie den genauen Namen Ihres Druckers wissen möchten, können Sie auf der mitgelieferten CD-ROM nachschauen.

Folgende Themen werden in diesem Kapitel behandelt:

• Mehrere Seiten auf ein Blatt Papier drucken

• Poster drucken

• Broschüren drucken

• Papier beidseitig bedrucken

• Verkleinertes oder vergrößertes Dokument drucken

• Dokument an ausgewähltes Papierformat anpassen

• Wasserzeichen verwenden

• Überlagerungen verwenden

Eigenschaftenfenster

für den Druckertreiber von

1 2

3 4

drucken

Sie können die Anzahl der Seiten auswählen, die auf ein einzelnes Blatt gedruckt werden sollen. Wenn Sie mehr als eine Seite auf ein Blatt drucken möchten, werden die Seiten verkleinert und in der von Ihnen angegebenen Reihenfolge angeordnet. Sie können bis zu 16 Seiten auf ein Blatt drucken.

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen.

Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte Dropdown-Liste

Wählen Sie dann in der Dropdown-Liste Anzahl der Seiten (1, 2, 4, 6, 9 oder 16), die pro Blatt gedruckt werden sollen.

Wählen Sie bei Bedarf in der Dropdown-Liste die Seitenreihenfolge.

Aktivieren Sie das Kontrollkästchen wenn jede Seite auf dem Blatt einen Rand erhalten soll.

Wählen Sie auf der Registerkarte das Papierformat und den Papiertyp aus.

Klicken Sie auf OK, um den Druckvorgang zu starten.

Layouttyp

Layout

die Option

Seitenrand drucken

Papier

und wählen Sie in der

Mehrere Seiten pro Blatt

Seiten pro Blatt

Seitenreihenfolge

die Papierzufuhr,

die

Erweiterte Druckoptionen

Poster drucken

Broschüren drucken

Mit dieser Funktion können Sie ein einseitiges Dokument auf 4, 9 oder 16 Blätter drucken, die dann zu einem Poster zusammengesetzt werden können.

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen.

Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte in der Dropdown-Liste

Konfigurieren Sie die Posteroption: Sie können unter folgenden Seitenlayouts wählen:

Poster<3x3>, Poster<4x4>

beispielsweise automatisch so vergrößert, dass sie vier Blätter bedeckt. Wenn die Option „Benutzerdefiniert“ ausgewählt ist, können Sie das Original

auf 150 % bis 400 % vergrößern. Je nach Vergrößerungsfaktor wird die das Seitenlayout automatisch an „

Poster<3x3>

„

Sie können einen Überlappungsbereich in Zoll oder Millimetern angeben, damit sich das Poster leichter zusammensetzen lässt.

“ oder „

Layouttyp

Poster<2x2>

Poster<4x4>

Layout

oder

wählen, wird die Ausgabe

und wählen Sie

die Option

Benutzerdefiniert

“ angepasst.

0,15 Zoll (0,38 cm)

Posterdruck

Poster<2x2>

. Wenn Sie

“,

Mit dieser Funktion können Sie ein Dokument beidseitig bedrucken und die Seiten so anordnen, dass sie in der Mitte gefaltet eine Broschüre ergeben.

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster der Druckereigenschaften Weitere

Informationen finden Sie unter „Dokument drucken“ auf Seite 14.

Wählen Sie auf der Registerkarte aus der Dropdown-Liste

INWEIS

verfügbar. Wenn Sie feststellen möchten, ob diese Funktion für ein bestimmtes Papierformat verfügbar ist, wählen Sie das Papierformat auf der Registerkarte Sie, ob auf der Registerkarte sich der Eintrag

Klicken Sie auf die Registerkarte die Papierzufur, das Papierformat und den Papiertyp aus.

Klicken Sie auf OK, um den Druckvorgang zu starten.

Falten und heften Sie die Seiten nach dem Drucken.

: Die Option

Broschüre

Layouttyp

Broschüre

Papier

im Feld

Layout

befindet.

Layout

die Option

aus.

ist nicht für alle Papierformate

Papierformat

in der Dropdown-Liste

Papier

, und wählen Sie

Broschüre

aus und überprüfen

Layouttyp

0,15 Zoll (0,38 cm)

Wählen Sie auf der Registerkarte das Papierformat und den Papiertyp aus.

Klicken Sie auf OK, um den Druckvorgang zu starten. Stellen Sie das Poster her, indem Sie die einzelnen Ausdrucke

zusammensetzen.

Papier

die Papierzufuhr,

Erweiterte Druckoptionen

Papier beidseitig bedrucken

Sie können ein Blatt Papier manuell beidseitig bedrucken. Entscheiden Sie vor dem Druck, wie das gedruckte Dokument ausgerichtet sein soll.

Die Optionen sind:

•

Druckereinstellungen

diese Funktion nach der Einstellung, die Sie auf dem Bedienfeld des Druckers wählen, und wirkt sich dementsprechend auf die Druckqualität

Diese Option wird nicht angezeigt, wenn sie von Ihrem

aus.

Druckermodell nicht unterstützt wird.

•

Kein

•

Lange Seite Kurze Seite

•

, normales beim Binden von Büchern verwendetes Layout.

, wird häufig bei Kalendern verwendet.

▲

Lange Seite

. Wenn Sie diese Option wählen, richtet sich

▲

Kurze Seite

Verkleinertes oder vergrößertes Dokument drucken

Der Inhalt einer Seite kann für den Ausdruck verkleinert oder vergrößert werden.

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen.

Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte Dropdown-Liste

Geben Sie in das Feld Skalierungsfaktor ein.

Sie können auch auf die Schaltfläche oder klicken.

Wählen Sie unter Papierformat und den Papiertyp.

Klicken Sie auf OK, um den Druckvorgang zu starten.

Drucktyp

Prozent

Papieroptionen

Papier

die Option

Verkleinern/Vergrößern

den gewünschten

die Papierzufuhr, das

und wählen Sie in der

Duplex in umgekehrter Reihenfolge

• allgemeinen Druckreihenfolge anstelle der Duplex-Druckreihenfolge.

Diese Option wird nicht angezeigt, wenn sie von Ihrem Druckermodell nicht unterstützt wird.

INWEIS

• Führen Sie keinen beidseitigen Druck bei Etiketten, Folien, Umschlägen oder dickem Papier durch. Dies kann zu Schäden am Drucker und zu Papierstaus führen.

• Für beidseitigen Druck können Sie nur die folgenden Papierformate verwenden: A4, US-Letter, US-Legal, Oficio und US-Folio mit einem

Papiergewicht von 75 - 90 g/m2.

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen.

„Dokument drucken“ auf Seite 14. Wählen Sie auf der Registerkarte

aus.

Wählen Sie aus dem Abschnitt die gewünschte Duplex-Bindungsoption.

Klicken Sie auf die Registerkarte die Papierzufur, das Papierformat und den Papiertyp aus.

Klicken Sie auf OK, um den Druckvorgang zu starten.

. Ermöglicht die Auswahl der

Layout

die Papierausrichtung

Beidseitiger Druck

Papier

, und wählen Sie

Dokument an ausgewähltes Papierformat anpassen

Mit dieser Druckerfunktion können Sie Ihren Druckauftrag unabhängig

von der Größe des elektronischen Dokuments an jedes gewählte Papierformat anpassen. Das ist zum Beispiel hilfreich, um Details auf einem kleinformatigen Dokument zu überprüfen.

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen. Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte Dropdown-Liste

Wählen Sie in der Dropdown-Liste Größe.

Wählen Sie unter Papierformat und den Papiertyp.

Klicken Sie auf OK, um den Druckvorgang zu starten.

Drucktyp

Papieroptionen

Papier

die Option

Ausgabegröße

die Papierzufuhr, das

und wählen Sie in der

An Papierformat anpassen

die richtige

INWEIS

den Druckauftrag manuell abschließen. Der Drucker druckt zuerst jede zweite Seite des Dokuments. Nachdem die erste Seite des Druckauftrags gedruckt wurde, erscheint ein Fenster mit einem Druckhinweis. Folgen Sie den Anleitungen am Bildschrim, um den Druckvorgang abzuschließen.

Wenn Ihr Drucker keine Duplexeinheit besitzt, müssen Sie

Erweiterte Druckoptionen

Wasserzeichen verwenden

Mit der Wasserzeichenoption können Sie Text über ein vorhandenes Dokument drucken, wenn Sie beispielsweise „ENTWURF“ oder „VERTRAULICH“ in großen grauen Buchstaben quer über die erste Seite oder alle Seiten eines Dokuments drucken möchten.

Der Drucker wird mit mehreren vordefinierten Wasserzeichen geliefert, die Sie ändern oder durch neue ergänzen können.

Vorhandenes Wasserzeichen verwenden

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen.

Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte Dropdown-Liste

aus. Das ausgewählte Wasserzeichen wird im Vorschaufenster angezeigt.

Klicken Sie auf OK, um den Druckvorgang zu starten.

INWEIS

: Im Vorschaubereich sehen Sie, wie die gedruckte Seite

aussehen wird.

Wasserzeichen

Extras

und wählen Sie in der

das gewünschte Wasserzeichen

Wasserzeichen bearbeiten

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen.

Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte

Wasserzeichen Wasserzeichen bearbeiten

Wählen Sie in der Liste bearbeitende Wasserzeichen und ändern Sie den Text und die Optionen für das Wasserzeichen.

Klicken Sie auf

Klicken Sie mehrmals auf OK, bis das Druckfenster geschlossen wird.

auf die Schaltfläche

Aktuelle Wasserzeichen

Aktualisieren

Extras

und dann im Bereich

Bearbeiten

wird angezeigt.

, um die Änderungen zu speichern.

. Das Fenster

das zu

Wasserzeichen löschen

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen.

Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte

Wasserzeichen Wasserzeichen bearbeiten

Wählen Sie in der Liste löschende Wasserzeichen aus und klicken Sie auf

Klicken Sie mehrmals auf OK, bis das Druckfenster geschlossen wird.

auf die Schaltfläche

Aktuelle Wasserzeichen

Extras

und dann im Bereich

Bearbeiten

wird angezeigt.

. Das Fenster

das zu

Löschen

Wasserzeichen erstellen

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen. Siehe „Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte

Wasserzeichen Wasserzeichen bearbeiten

Geben Sie den gewünschten Text für das Wasserzeichen in das Feld

Wasserzeichen Text

lang sein. Der Text wird im Vorschaufenster angezeigt. Wenn das Kontrollkästchen

wird das Wasserzeichen nur auf die erste Seite gedruckt.

Wählen Sie die gewünschten Optionen für das Wasserzeichen aus. Im Bereich

und Graustufe auswählen; im Bereich Winkel für das Wasserzeichen ein.

Klicken Sie auf Liste aufzunehmen.

Wenn Sie die Bearbeitung abgeschlossen haben, klicken Sie auf

und starten Sie den Druckvorgang.

Wenn Sie das Wasserzeichen nicht mehr drucken möchten, wählen Sie in der Dropdown-Liste

Wasserzeichen)

auf die Schaltfläche

Schriftart

können Sie Schriftart, Schriftstil, Schriftgröße

Hinzufügen

Wasserzeichen

Extras

und dann im Bereich

Bearbeiten

wird angezeigt.

ein. Der Text darf bis zu 40 Zeichen

Nur erste Seite

Textwinkel

, um ein neues Wasserzeichen in die

den Eintrag

. Das Fenster

aktiviert ist,

stellen Sie den

(Kein

Erweiterte Druckoptionen

Dear ABC

Regards

WORLD BEST

Überlagerungen verwenden

Was ist eine Überlagerung?

Überlagerungen sind Texte und/oder Bilder, die auf der Festplatte des Computers in einem speziellen Dateiformat gespeichert sind und auf jedes beliebige Dokument gedruckt werden können. Sie werden oft an Stelle von Formularvordrucken oder Firmenbögen verwendet. Beispiel: Statt Papier mit Ihrem Briefkopf zu verwenden, können Sie eine Überlagerung mit dem Briefkopf erstellen. Wenn Sie dann einen Brief mit dem Briefkopf Ihrer Firma drucken möchten, müssen Sie nicht erst das vorbedruckte Papier in den Drucker einlegen. Sie müssen lediglich den Drucker anweisen, die Überlagerung mit dem Briefkopf über das Dokument zu drucken.

Neue Seitenüberlagerung erstellen

Damit Sie die Überlagerung verwenden können, müssen Sie eine neue Seitenüberlagerung mit Ihrem Firmenlogo erstellen.

Erstellen oder öffnen Sie ein Dokument, das den Text oder das Bild enthält, den bzw. das Sie für eine Seitenüberlagerung verwenden möchten. Ordnen Sie die Elemente so an, wie sie beim Drucken

erscheinen sollen.

Öffnen Sie das Fenster mit den Druckeinstellungen, um das Dokument als Überlagerung zu speichern. Siehe „Dokument

drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte

Überlagerung

Klicken Sie dann auf

Geben Sie im Fenster „Überlagerung erstellen“ in das Feld

Dateiname

Sie bei Bedarf den Dateipfad. (Der standardmäßig vorgegebene Pfad ist C:\FormOver.)

Klicken Sie auf

Überlagerungen

Klicken Sie auf OK oder Ja, um den Vorgang abzuschließen. Die Datei wird nicht ausgedruckt, sondern auf der Festplatte Ihres

Computers gespeichert.

INWEIS

: Das Format der Überlagerung muss dem Format des Dokuments entsprechen, über das Sie die Überlagerung drucken möchten. Verwenden Sie für Wasserzeichen keine Überlagerungen.

auf die Schaltfläche

Überlagerung erstellen

einen Namen mit höchstens acht Zeichen ein. Wählen

Speichern

aufgenommen.

Extras

und dann im Bereich

Bearbeiten

. Der Name wird in das Feld

Liste der

Seitenüberlagerung verwenden

Eine einmal erstellte Seitenüberlagerung steht für den Ausdruck mit Ihrem Dokument bereit. So drucken Sie eine Überlagerung auf ein Dokument:

Erstellen oder öffnen Sie das Dokument, das Sie drucken möchten.

Um die Druckeinstellungen von der Anwendungssoftware aus zu ändern, öffnen Sie das Fenster mit den Druckeinstellungen. Siehe

„Dokument drucken“ auf Seite 14.

Klicken Sie auf die Registerkarte

Wählen Sie in der Dropdown-Liste Überlagerung aus.

Wenn Sie die gesuchte Überlagerungsdatei in der Liste

Überlagerung Bearbeiten

dann aus. Wenn Sie die Überlagerungsdatei auf einem externen Datenträger

gespeichert haben, können Sie sie ebenfalls im Fenster

Überlagerung laden

Wählen Sie die Datei aus und klicken Sie auf wird in das Feld kann gedruckt werden. Wählen Sie im Feld

Überlagerungen

Klicken Sie gegebenenfalls auf

bestätigen

bei jeder Übergabe eines Dokuments an den Drucker ein Meldungsfenster angezeigt, in dem Sie angeben müssen, ob eine Überlagerung auf das Dokument gedruckt werden soll.

Wenn das Kontrollkästchen nicht aktiviert ist und eine Überlagerung ausgewählt wurde, wird sie automatisch mit Ihrem Dokument gedruckt.

Klicken Sie auf OK bzw. Ja, bis der Druckvorgang startet. Die ausgewählte Überlagerung wird mit dem Druckauftrag geladen

und auf Ihr Dokument gedruckt.

INWEIS

: Die Auflösung der Überlagerung muss der Auflösung des

Dokuments entsprechen, über das Sie die Überlagerung drucken möchten.

nicht finden können, klicken Sie auf die Schaltfläche

und auf

. Wenn dieses Kontrollkästchen aktiviert ist, wird

Überlagerung laden

aufrufen.

Liste der Überlagerungen

die gewünschte Überlagerung aus.

Extras

Überlagerung

und wählen Sie die Datei

Überlagerung beim Drucken

die gewünschte

Öffnen

. Die Datei

aufgenommen und

Liste der

Seitenüberlagerung löschen

Nicht mehr benötigte Seitenüberlagerungen können gelöscht werden.

Klicken Sie im Fenster für die Druckeinstellungen auf die Registerkarte

Klicken Sie im Bereich

Bearbeiten

Wählen Sie im Feld die Sie löschen möchten.

Klicken Sie auf

Klicken Sie auf Ja, wenn eine Bestätigungsmeldung angezeigt wird.

Klicken Sie mehrmals auf OK, bis das Druckfenster geschlossen wird.

Extras

Überlagerung

Liste der Überlagerungen

Überlagerung löschen

auf die Schaltfläche
