XEROX 3600 User Manual [fi]

Käyttöopas

Tämä opas on tarkoitettu ainoastaan antamaan tietoja. Kaikki oppaan sisältämät tiedot voivat muuttua ilman erillistä ilmoitusta. Xerox Corporation ei vastaa suorista tai epäsuorista muutoksista, jotka johtuvat tämän oppaan käytöstä tai liittyvät siihen.

• Phaser 3600, Phaser 3600/B, Phaser 3600/N ja Phaser 3600/DN ovat Xerox Corporationin tavaramerkkejä.

• Xerox ja Xerox-logo ovat Xerox Corporationin tavaramerkkejä.

• Centronics on Centronics Data Computer Corporationin tavaramerkki.

• IBM ja IBM PC ovat International Business Machines Corporationin tavaramerkkejä.

• PCL ja PCL 6 ovat Hewlett-Packardin tavaramerkkejä.

• Microsoft, Windows, Windows 2000, Windows NT 4.0, Windows XP ja Windows 2003 ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä.

• PostScript 3 on Adobe System, Inc:n tavaramerkki.

• UFST® ja MicroType™ ovat Bayer Corp:n Agfa Divisionionin rekisteröityjä tavaramerkkejä.

• TrueType, LaserWriter ja Macintosh ovat Apple Computer, Inc:n tavaramerkkejä.

• Kaikki muut merkkien tai tuotteiden nimet ovat ne omistavien yritysten tai organisaatioiden tavaramerkkejä.

SISÄLLYS

1. Esittely

Erityisominaisuudet ................................................................................................................................................. 1.1

Tulostimen yleiskatsaus .......................................................................................................................................... 1.2

Lisätietojen löytäminen ............................................................................................................................................ 1.4

2. Järjestelmän asetukset

Ohjauspaneelin valikoiden käyttäminen .................................................................................................................. 2.1

Valikkojen yleiskuvaus ............................................................................................................................................ 2.1

Esittelysivun tulostaminen ....................................................................................................................................... 2.9

Näytön kielen vaihtaminen ...................................................................................................................................... 2.9

3. Ohjelmiston esittely

Mukana toimitettu ohjelmisto ................................................................................................................................... 3.1

Tulostinohjaimen ominaisuudet ............................................................................................................................... 3.2

Järjestelmävaatimukset ........................................................................................................................................... 3.2

4. Verkkoasetukset (ainoastaan Phaser 3600/N ja Phaser 3600/DN)

Esittely ..................................................................................................................................................................... 4.1

Tuetut käyttöjärjestelmät ......................................................................................................................................... 4.1

TCP/IP-protokollan määrittäminen .......................................................................................................................... 4.2

EtherTalkin määrittäminen ...................................................................................................................................... 4.2

IPX-kehystyyppien määrittäminen ........................................................................................................................... 4.2

Ethernet-nopeuden määrittäminen .......................................................................................................................... 4.3

Verkkokokoonpanon palauttaminen ........................................................................................................................ 4.3

Verkkokokoonpanosivun tulostaminen .................................................................................................................... 4.3

802.1x:n määrittäminen ........................................................................................................................................... 4.3

Portin 9100 määrittäminen ...................................................................................................................................... 4.3

LPR:n määrittäminen .............................................................................................................................................. 4.4

IPP:n määrittäminen ................................................................................................................................................ 4.4

SLP:n määrittäminen ............................................................................................................................................... 4.4

CentreWare IS:n määrittäminen .............................................................................................................................. 4.4

5. Tulostusmateriaalin lisääminen

Tulostusmateriaalin valitseminen ............................................................................................................................ 5.1

Paperin lisääminen .................................................................................................................................................. 5.4

Tulostuslokeron valitseminen .................................................................................................................................. 5.8

6. Perustulostaminen

Asiakirjan tulostaminen ........................................................................................................................................... 6.1

Tulostustyön peruuttaminen .................................................................................................................................... 6.1

7. Tarvikkeiden ja lisävarusteiden tilaaminen

Tarvikkeet ................................................................................................................................................................ 7.1

Lisävarusteet ........................................................................................................................................................... 7.1

Ostaminen ............................................................................................................................................................... 7.1

8. Ylläpito

Tulostimen tietosivun tulostaminen ......................................................................................................................... 8.1

Tulostimen puhdistaminen ...................................................................................................................................... 8.1

Tulostuskasetin ylläpito ........................................................................................................................................... 8.3

Huollettavat osat ..................................................................................................................................................... 8.6

9. Vianmääritys

Paperitukosten poistaminen .................................................................................................................................... 9.1

Vianmäärityksen tarkistusluettelo ............................................................................................................................ 9.7

Tilamerkkivalon merkitys ......................................................................................................................................... 9.7

Näytön ilmoitukset ................................................................................................................................................... 9.8

Tulostuskasettiin liittyvät sanomat ......................................................................................................................... 9.10

Yleisten tulostusongelmien ratkaiseminen ............................................................................................................ 9.11

Tulostuslaatuongelmien ratkaiseminen ................................................................................................................. 9.13

Yleiset Windows-ongelmat .................................................................................................................................... 9.16

Yleiset PostScript-ongelmat .................................................................................................................................. 9.16

Yleiset Linux-ongelmat .......................................................................................................................................... 9.17

Yleiset Macintosh-ongelmat .................................................................................................................................. 9.18

10. Lisävarusteiden asentaminen

Lisävarusteiden turvallinen asennus ..................................................................................................................... 10.1

DIMM-muistimoduulin asentaminen ...................................................................................................................... 10.1

11. Tekniset tiedot

Tulostimen tekniset tiedot ..................................................................................................................................... 11.1

Turvallisuus

Lue nämä turvallisuushuomautukset huolellisesti ennen tämän tuotteen käyttämistä, jotta käytät laitetta varmasti turvallisesti.

Xerox-tuote ja -tarvikkeet on suunniteltu ja testattu täyttämään tiukat turvallisuusvaatimukset. Näitä vaatimuksia ovat turvallisuudesta vastaavan tahon hyväksyntä ja voimassa olevien ympäristöstandardien noudattaminen. Lue seuraavat ohjeet huolellisesti ennen tuotteen käyttämistä ja palaa niihin tarvittaessa, jotta varmistat tuotteen jatkuvan turvallisen käyttämisen.

Tämän tuotteen turvallisuustestaus sekä suorituskyky on tarkistettu käyttäen vain Xeroxin materiaaleja.

VAROITUS: Tämä VAROITUS kertoo käyttäjille

henkilövahingon eli loukkaantumisen riskistä.

3. Käytä tarvikkeita ja puhdistusmateriaaleja vain tämän oppaan

käyttäjille tarkoitettujen ohjeiden mukaisesti.

4. Älä koskaan poista ruuveilla kiinnitettyjä kansia tai suojuksia.

Tällaisten kansien takana ei ole osia, joita voisit ylläpitää tai huoltaa.

Tietoja turvallisesta käytöstä

Xerox-laite ja -tarvikkeet on suunniteltu ja testattu täyttämään tiukat turvallisuusvaatimukset. Näitä vaatimuksia ovat turvallisuudesta vastaavan tahon tarkistus sekä hyväksyntä ja voimassa olevien ympäristöstandardien noudattaminen.

Varmista noudattamalla näitä turvallisuusohjeita aina, että Xeroxlaitteesi käyttö on jatkuvasti turvallista:

Toimi seuraavasti:

VAROITUS: Tämä VAROITUS kertoo käyttäjille

alueesta, jonka pinta on kuuma.

VAARA: Tämä symboli ilmaisee, että laiteessa

käytetään lasersädettä ja että käyttäjien tulee lukea asianmukaiset turvallisuustiedot.

VAROITUS: Tämä tuote on liitettävä suojattuun

maadoitettuun pistorasiaan.

Käyttäjän käytettävissä olevat alueet

Tämä laite on suunniteltu niin, että käyttäjä pääsee käyttämään vain turvallisia alueita. Kannet tai suojukset (joiden irrottaminen vaatii työkalujen käyttämistä) estävät käyttäjää pääsemästä käsiksi vaarallisiin alueisiin. Älä koskaan irrota näitä kansia tai suojuksia.

Tietoja ylläpidosta

1. Kaikki tuotteen ylläpitotoimet, jotka käyttäjän on tehtävä,

on kuvattu tuotteen mukana toimitetuissa ohjeissa.

Älä tee sellaisia tuotteen ylläpitotoimia, joita ohjeissa ei ole kuvattu.

VAROITUS:

puhdistusaineita. Suihkutettavat puhdistusaineet voivat aiheuttaa räjähdys- tai tulipaloriskin, kun niitä käytetään sähkömekaanisen laitteiston kanssa.

Älä käytä suihkutettavia

• Noudata aina kaikkia laitteeseen merkittyjä tai sen mukana toimitettuja varoituksia ja ohjeita.

• Irrota tuote pistorasiasta ennen sen puhdistamista. Käytä aina erityisesti tätä tuotetta varten suunniteltuja materiaaleja. Muiden materiaalien käyttäminen saattaa johtaa huonoon suorituskykyyn sekä vaaratilanteisiin.

VAROITUS: Älä käytä suihkutettavia

puhdistusaineita. Suihkutettavat puhdistusaineet voivat aiheuttaa räjähdys- tai tulipaloriskin, kun niitä käytetään sähkömekaanisen laitteiston kanssa.

• Toimi aina varoen, kun siirrät laitetta. Jos aiot siirtää laitteen johonkin rakennuksesi ulkopuolella olevaan sijaintiin, ota yhteyttä paikalliseen Xeroxin palveluosastoon.

• Sijoita laite aina tasaiselle pinnalle (ei pehmeälle matolle), joka on riittävän vankka kestämään laitteen painon.

• Sijoita laite aina paikkaan, jossa on tarpeeksi tilaa ilmastoinnille ja huollolle.

• Irrota tämä laite aina pistorasiasta ennen puhdistamista.

HUOMAUTUS: Xerox-laitteessasi on virransäästöyksikkö, joka

säästää sähköä, kun laitetta ei käytetä. Laitteeseen voidaan jättää virta kytketyksi.

VAARA: Kiinnitysyksikköalueen metallipinnat ovat

kuumia. Ole varovainen poistaessasi paperitukoksi tältä alueelta ja vältä koskettamasta metallipintoja.

Älä tee seuraavia:

• Älä koskaan liitä laitetta muuhun kuin maadoitettuun pistorasiaan maadoitetun pistokesovittimen avulla.

• Älä koskaan yritä tehdä ylläpitotoimia, joita ei erityisesti ole kuvattu näissä ohjeissa.

• Älä peitä tuuletusaukkoja. Muutoin laite voi ylikuumentua.

9. Älä työnnä esineitä laitteessa oleviin aukkoihin. Muutoin voi

aiheutua sähköisku tai tulipalo.

10. Älä peitä tuuletusaukkoja. Näiden aukkojen avulla Xerox-laite

jäähdytetään oikein.

Sähkövirta

• Älä koskaan poista ruuveilla kiinnitettyjä kansia tai suojuksia. Kyseisten kansien takana ei ole osia, joita käyttäjä voisi huoltaa.

• Älä koskaan sijoita laitetta lähelle lämpöpatteria tai jotakin muuta lämmönlähdettä.

• Älä koskaan työnnä minkäänlaisia esineitä tuuletusaukkoihin.

• Älä koskaan ohita sähköisiä tai mekaanisia lukituksia millään tavalla.

• Älä sijoita tätä laitetta paikkaan, jossa virtajohdon päälle voidaan astua tai siihen voidaan kompastua.

• Tätä laitteistoa ei saa sijoittaa mihinkään tilaan, ellei ilmanvaihto ole kunnossa. Saat lisätietoja valtuutetulta paikalliselta jälleenmyyjältä.

Sähköturvallisuuteen liittyviä tietoja

1. Laitteen virtavastakkeen on täytettävä laitteen takaosassa

olevassa tietotarrassa lukevat vaatimukset. Jos et ole varma, täyttääkö käytössäsi oleva sähkövirta vaatimukset, kysy lisätietoja käyttämältäsi sähköyhtiöltä tai joltain sähköteknikolta.

2. Pistorasian tulee olla lähellä laitetta ja helposti käytettävissä.

3. Käytä laitteen mukana toimitettua virtajohtoa. Älä käytä

jatkojohtoa tai poista tai muokkaa virtajohdon pistoketta.

4. Liitä virtajohto suoraan oikein maadoitettuun pistorasiaan.

Jos et tiedä, onko pistorasia oikein maadoitettu, kysy asiaa sähköteknikolta.

5. Älä liitä Xerox-laitetta maadoittamattomaan pistorasiaan

sovittimen avulla.

6. Älä sijoita tätä laitetta paikkaan, jossa virtajohdon päälle

voidaan astua tai siihen voidaan kompastua.

7. Älä sijoita esineitä virtajohdon päälle.

1. Tätä tuotetta on käytettävä siihen kiinnitetyn tietotarran

mukaisella sähkövirralla. Jos et ole varma, täyttääkö käytössäsi oleva sähkövirta vaatimukset, kysy lisätietoja pätevältä sähköteknikolta.

VAROITUS:

maadoitettuun pistorasiaan. Tämän laitteen mukana on toimitettu pistoke, jossa on suojattu maadoitusnasta. Tämä pistoke sopii ainoastaan maadoitettuun pistorasiaan. Tämä on turvallisuusominaisuus. Jos et pysty asettamaan pistoketta pistorasiaan, pyydä valtuutettua sähköteknikkoa vaihtamaan pistorasia.

Tämä laite on liitettävä suojattuun

2. Liitä laite aina oikein maadoitettuun pistorasiaan. Jos et ole

varma, pyydä pätevää sähköteknikkoa tarkistamaan pistorasia.

Irrota laite pistorasiasta

Tämän laitteen virta voidaan katkaista virtajohdon avulla. Se on liitetty laitteen takaosaan, ja se voidaan vetää irti laitteesta. Voit katkaista laitteen virran kokonaan irrottamalla virtajohdon pistorasiasta.

Virran katkaisu hätätilanteessa

Katkaise laitteesta heti virta ja irrota virtajohdot pistorasioista seuraavissa tilanteissa. Ota yhteyttä valtuutettuun Xeroxhuoltoedustajaan ongelman korjaamista varten:

Laite haisee omituiselta tai pitää epätavallista ääntä. Virtajohto on vioittunut tai kulunut. Suojakatkaisin, sulake tai jokin muu turvalaite on laukaistu. Laitteen sisälle on läikkynyt vettä. Laite on kärsinyt vesivahingon. Mikä tahansa laitteen osa on vioittunut.

VAROITUS: Akun vaihtaminen vääräntyyppiseksi

aiheuttaa räjähdysvaaran. Hävitä käytetyt akut ohjeiden mukaisesti.

8. Älä ohita sähköisiä tai mekaanisia lukituksia tai poista niitä

käytöstä.

Laatustandardit

Otsoniin liittyviä turvallisuustietoja

Tuote on valmistettu rekisteröidyn ISO 9002 -laatujärjestelmän alaisuudessa.

Jos haluat lisätietoja tämän XEROX-tuotteen tai XEROXin toimittamien materiaalien turvallisuudesta, voit soittaa seuraavaan numeroon: EUROOPPA: +44 (0) 1707 353434 USA/KANADA:

1 800 928 6571.

Turvallisuusstandardit

EUROOPPA: Tämän XEROX-tuotteen on sertifioinut seuraava

toimisto käyttäen lueteltuja turvallisuusstandardeja.

• Toimisto: TUV Rheinland

• Standardi: IEC60950-1, 2001

USA/KANADA: Tämän XEROX-tuotteen on sertifioinut seuraava toimisto käyttäen lueteltuja turvallisuusstandardeja.

• Toimisto: UNDERWRITERS LABORATORIES

• Standardi: UL60950-1, 2003-versio. Sertifiointi perustuu vastavuoroisiin sopimuksiin, jotka sisältävät Kanadan edellytykset.

Tietoja laserturvallisuudesta

Tämä tuote muodostaa otsonia normaalin toimintansa aikana. Muodostettu otsoni on ilmaa raskaampaa, ja sen muodostuminen riippuu kopioiden määrästä. Xeroxin asennustoimissa määritettyjen oikeiden ympäristöparametrien käyttäminen varmistaa, että pitoisuustasot pysyvät turvallisissa rajoissa.

Jos haluat lisätietoja otsonista, pyydä Xeroxin Ozone-julkaisu soittamalla Yhdysvalloissa ja Kanadassa numeroon 1 800 828 6571. Ota muilla alueilla yhteyttä valtuutettuun paikalliseen jälleenmyyjääsi tai palveluntarjoajaasi.

Tarvikkeet

• Säilytä kaikkia tarvikkeita niiden paketissa tai säiliössä olevien ohjeiden mukaisesti.

• Pidä kaikki tarvikkeet poissa lasten ulottuvilta.

• Älä koskaan heitä tulostuskasetteja tai väriainesäiliöitä avotuleen.

• Kasetit: Vältä väriaine- ja kiinnityskasettien sekä muiden kasettien käsittelemisen yhteydessä väriaineen joutumista iholle tai silmiin. Väriaineen joutuminen silmiin voi aiheuttaa ärsytystä ja tulehduksen. Älä yritä purkaa kasettia. Muutoin väriaineen iholle tai silmiin joutumisen riski voi kasvaa.

VAARA: Laitteen käyttö tai säätö muulla kuin tässä

käyttöoppaassa mainitulla tavalla saattaa altistaa vaaralliselle säteilylle.

Tämä laite noudattaa kansallisten ja kansainvälisten viranomaisten lasertuotteille määrittämiä suorituskykystandardeja luokan 1 lasertuotteena. Se ottaa laserturvallisuuden erityisesti huomioon. Se ei tuota vahingollista säteilyä, koska säde on täysin laitteen sisäpuolella käyttäjien käytön ja ylläpitotoimien avulla.

Tuotteen turvallisuussertifiointi

Tämän tuotteen on sertifioinut seuraava toimisto käyttäen lueteltuja turvallisuusstandardeja.

Toimisto Standardi

Underwriters Laboratories Inc.

SEMKO IEC60950-1. versio 1 (2001)

Tämä tuote on valmistettu noudattaen rekisteröityä ISO 9001 -laatujärjestelmää.

UL60950-1. versio (2003) (USA/Kanada)

iii

Määräystiedot

CE-merkintä

Tämän tuotteen CE-merkintä symboloi XEROXin vakuutusta siitä, että tuote noudattaa seuraavia soveltuvia Euroopan unionin direktiivejä mainituista päivämääristä lukien:

12.12.2006: Neuvoston direktiivi 2006/95/EY täydennettynä. Tietyillä jännitealueilla

toimivia sähkölaitteita koskevan jäsenvaltioiden lainsäädännön lähentäminen.

15.12.2004: Neuvoston direktiivi 2004/108/EY täydennettynä. Sähkömagneettista

yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentäminen.

9.3.1999: Neuvoston direktiivi 99/5/EY radio- ja telepäätelaitteista ja

vaatimustenmukaisuuden vastavuoroisesta tunnustamisesta. Täydellinen noudattamisselvitys mainituista direktiiveistä ja

viitatuista standardeista on saatavana XEROX Limitedin edustajalta.

VAROITUS:

(Industrial Scientific and Medical eli teolliset tieteelliset ja lääketieteelliset) -laitteiden läheisyydessä, ISM-laitteiden ulkoista säteilyä saatetaan joutua rajoittamaan tai saatetaan joutua tekemään sitä lieventäviä toimia.

Jotta tämä laite voisi toimia ISM

Ympäristövaatimusten mukaisuus

USA

Energy Star

Xerox Corporation on ENERGY STAR®

-kumppanina määrittänyt, että tämän tuotteen (sen peruskokoonpanon) energiahyötysuhde on ENERGY STAR -ohjeiden mukainen.

ENERGY STAR ja ENERGY STAR -merkki ovat rekisteröityjä tavaramerkkejä Yhdysvalloissa.

ENERGY STAR -toimistolaiteohjelma (Office Equipment Program) on Yhdysvaltojen, Euroopan unionin ja Japanin hallitusten ja toimistolaitteiden valmistajien yhteinen yritys siirtyä käyttämään energiaa säästäviä kopiokoneita, tulostimia, fakseja, monitoimilaitteita, henkilökohtaisia tietokoneita ja näyttöjä. Tuotteiden energiankulutuksen pienentäminen auttaa taistelemaan savusumua, happosateita ja ilmaston pitkän ajan kuluessa tapahtuvia muutoksia vähentämällä sähköntuotannon tuloksena syntyviä päästöjä.

Xeroxin ENERGY STAR -laitteiston asetukset on määritetty tehtaalla. Laitteessa on ajastin, jonka avulla laite siirtyy virransäästötilaan viimeksi tehdyn kopion tai tulosteen jälkeen. Ajastimen arvoksi on asetettu 30 minuuttia. Tarkemmat tiedot tästä ominaisuudesta ovat tämän oppaan Laitteen asetukset -osassa.

HUOMAUTUS: Tähän laitteeseen tehdyt muutokset, joita Xerox

Corporation ei ole erityisesti hyväksynyt, saattavat mitätöidä käyttäjän oikeuden käyttää laitetta.

VAROITUS: Tämän laitteen kanssa on käytettävä

suojattuja kaapeleita, jotta tuote on yhteensopiva neuvoston direktiivin 2004/108/EY kanssa.

Tuotteen uusiokäyttö ja hävittäminen

Euroopan unioni

Kotiympäristö

Tämä laitteessa oleva symboli on vahvistus siitä, että laitetta ei tule hävittää normaalin talousjätteen mukana. Euroopan lainsäädännön mukaan elektronisen ja sähköisen laitteen käyttöiän päätyttyä laite on hävitettävä erillään talousjätteestä. EU-jäsenvaltioiden kotitaloudet voivat palauttaa käytetyt elektroniset ja sähköiset laitteet ilmaiseksi niille tarkoitettuihin keräyspisteisiin. Saat lisätietoja paikalliselta jätehuoltovastaavalta. Joissakin jäsenvaltioissa uuden laitteen jälleenmyyjän saattaa olla otettava vanha laite vastaan ilmaiseksi. Kysy lisätietoja jälleenmyyjältä.

Ota ennen hävittämistä yhteyttä paikalliseen jälleenmyyjään tai Xerox-edustajaan, niin saat tietoja mahdollisesta palautuskäytännöstä.

Yritysympäristö

Tämä laitteessa oleva symboli on vahvistus siitä, että laite on hävitettävä sovittujen kansallisten käytäntöjen mukaisesti.

Euroopan lainsäädännön mukaan elektronisen ja sähköisen laitteen käyttöiän päätyttyä laite on hävitettävä sovittujen käytäntöjen mukaisesti.

Xeroxilla on maailmanlaajuinen laitteiston vastaanoton ja uudelleenkäytön/kierrätyksen ohjelma. Ottamalla yhteyttä Xeroxmyyntiedustajaasi (1-800 ASK XEROX) voit selvittää, kuuluuko tämä Xerox-tuote kyseiseen ohjelmaan. Lisätietoja Xeroxin ympäristöohjelmista saat osoitteesta www.xerox.com/environment.

Jos huolehdit Xerox-tuotteesi hävittämisestä, huomaa, että tuote saattaa sisältää lyijyä, perkloraattia ja muita materiaaleja, joiden hävittämisestä saattaa tietyissä maissa tai osavaltioissa olla ympäristönsuojeluun liittyviä säädöksiä. Laitteessa olevan näiden materiaalien määrä on täysin tuotteen julkaisemisen ajankohtana voimassa olevien soveltuvien maailmanlaajuisten säädösten mukainen. Tietoja laitteen kierrätyksestä ja hävittämisestä saat paikallisilta viranomaisilta. Yhdysvalloissa voit myös lukea lisätietoja Electronic Industries Alliancen Web-sivustosta: www.eiae.org.

Perkloraattimateriaali - tämä tuote saattaa sisältää yhden tai useita perkloraattia sisältäviä laitteita, kuten akkuja. Käsittely saattaa edellyttää erityistoimia. Katso www.dtsc.ca.gov/hazardouswaste/

perchlorate/.

Muut maat

Ota yhteyttä paikallisiin jätehuollosta vastaaviin viranomaisiin ja kysy hävittämisohjeita.

Ympäristöön, terveyteen ja turvallisuuteen liittyvät yhteystiedot

Lisätietoja tähän Xerox-tuotteeseen ja sen tarvikkeisiin liittyvistä ympäristö-, terveys- ja turvallisuustietoja saat seuraavista asiakaspalvelun puhelinnumeroista: USA: 1-800 828-6571 Kanada: 1-800 828-6571 Eurooppa: +44 1707 353 434.

Pohjois-Amerikka

Xeroxilla on laitteiston vastaanoton ja uudelleenkäytön/kierrätyksen ohjelma. Ottamalla yhteyttä Xerox-myyntiedustajaasi (1-800 ASK XEROX) voit selvittää, kuuluuko tämä Xerox-tuote kyseiseen ohjelmaan. Lisätietoja Xeroxin ympäristöohjelmista saat osoitteesta www.xerox.com/environment. Tietoja kierrättämisestä ja hävittämisestä saat paikallisilta viranomaisilta. Yhdysvalloissa voit myös lukea lisätietoja Electronic Industries Alliancen Websivustosta: www.eiae.org.

• Tuotteen turvallisuustiedot, Yhdysvallat

www.xerox.com/about-xerox/environment/enus.html

• Tuotteen turvallisuustiedot, EU

www.xerox.com/about-xerox/environment/eneu.html

1 Esittely

Onnittelut tulostimen hankinnasta!

Tämä luku sisältää seuraavat:

• Erityisominaisuudet

• Tulostimen yleiskatsaus

• Lisätietojen löytäminen

Erityisominaisuudet

Uudessa tulostimessasi on joitakin erikoisominaisuuksia, jotka parantavat tulostuslaatua. Voit tehdä seuraavaa:

Tulosta huippulaatua nopeasti

• Voit tulostaa jopa 1 200 x 1 200 dpi:n tehokkaalla tarkkuudella. Lisätietoja on Ohjelmisto-osassa.

• Tulostin tulostaa A4-kokoista paperia 38 sivun minuuttivauhdilla 40 sivun minuuttivauhdilla. Kaksipuolisessa tulostuksessa tulostin tulostaa A4-kokoista paperia 26 kuvan minuuttivauhdilla paperia 27 kuvan minuuttivauhdilla.

Käsittele paperia joustavasti

• Kasetti 1 (mkk) tukee kirjelomakkeita, kirjekuoria, tarroja, kalvoja, mukautettuja materiaalikokoja, postikortteja ja raskasta paperia. Kasettiin 1 (mkk) voidaan lisätä enintään 100 arkkia tavallista paperia.

• 500 arkin kasetti 2 ja 500 arkin lisäkasetti 3 tukevat erikokoisia tavallisia papereita.

• Useat tulostuslokerot: valitse joko tulostuslokero (tulostuspuoli alaspäin) tai takakansi (tulostuspuoli ylöspäin) sen mukaan, kumman käyttö on helpompaa.

• Suoraan läpi -paperireitin käyttömahdollisuus kasetista 1 (mkk) takakanteen.

a. sivua minuutissa b. kuvaa minuutissa

ja Letter-kokoista paperia

ja Letter-kokoista

Luo ammattimaisia asiakirjoja

• Tulosta vesileimoja. Voit mukauttaa asiakirjasi

Säästä aikaa ja rahaa

1 2

3 4

Laajenna tulostimen kapasiteettia

* Zoran IPS -emulointi on PostScript 3 -yhteensopiva.

* 136 PS3-fonttia.

• Sisältää Monotype Imaging Inc:n UFST:n ja MicroTypen.

tulostamalla niihin haluamiasi sanoja, kuten Luottamuksellinen. Lisätietoja on Ohjelmisto- osassa.

• Tulosta vihkoja. Tämän ominaisuuden avulla voit

tulostaa asiakirjoja helposti kirjan luomista varten. Kun sivut on tulostettu, sinun täytyy vain taittaa ja nitoa ne. Lisätietoja on Ohjelmisto-osassa.

• Tulosta julisteita. Asiakirjan sivujen teksti ja kuvat

voidaan suurentaa ja tulostaa useille arkeille, jotka teipataan yhteen julisteeksi. Lisätietoja on Ohjelmisto-osassa.

• Voit säästää paperia tulostamalla paperin molemmille puolille (

• Voit säästää paperia tulostamalla useita sivuja yhdelle paperiarkille (2-Up-tulostus). Lisätietoja on Ohjelmisto-osassa.

• Voit käyttää esipainettuja lomakkeita ja kirjelomakkeita tavallisen paperin kanssa. Lisätietoja on Ohjelmisto-osassa.

• Tämä tulostin säästää sähköä automaattisesti vähentämällä virrankulutusta huomattavasti, kun tulostus ei ole käynnissä.

• Tulostimessa Phaser 3600 series on 64 tai 128 megatavun muisti, joka voidaan laajentaa 512 megatavuun. Katso sivu 10.1.

• Verkkotulostuksen mahdollistaa verkkoliitäntä.

• PostScript 3 -emulointi* (PS) mahdollistaa PStulostuksen.

kaksipuolinen tulostaminen

1.1 <

Esittely>

Tulosta erilaisissa ympäristöissä

• Voit tulostaa Windows 2000/XP/Vista/2003 -käyttöjärjestelmissä.

• Tulostimesi on yhteensopiva Macintosh-järjestelmän kanssa.

• Tulostimessa on sekä rinnakkais- että USB-liitäntä.

• Voit käyttää myös verkkoliitäntää. Malleissa Phaser 3600/N ja Phaser 3600/DN on sisäinen 10/100 Base TX -verkkoliitäntä.

Tulostimen ominaisuudet

Seuraava taulukko sisältää yleiskatsauksen tulostimen tukemista ominaisuuksista.

(A: Asennettu, L: Lisävaruste, -: Ei saatavissa)

Tulostimen yleiskatsaus

Näkymä edestä

Ominaisuudet

Rinnakkaisliitäntä IEEE 1284

USB 2.0 A A A

Verkkoliitäntä (Ethernet 10/100 Base TX)

PostScript*-emulointi A A A

Kaksipuolinen tulostus

a. Tulostus paperin molemmille puolille.

Phaser 3600/B

AAA

-AA

LLA

Phaser 3600/N

3600/DN

Phaser

tulostuslokero

ohjauspaneeli

ohjauskortin kansi

kahva

virtakytkin

paperitason ilmaisin

* Kuvan mallissa Phaser 3600/DN on kaikki

saatavilla olevat lisävarusteet.

lisäkasetti 3

kasetti 2

kasetti 1 (mkk)

kasetin 1 (mkk) kahva

yläkansi

tulostetuki

1.2 <

Esittely>

Näkymä takaa

takakansi

* Kuvan mallissa Phaser 3600/DN on kaikki

saatavilla olevat lisävarusteet.

rinnakkaisportti

Ohjauspaneelin yleiskuvaus

Käynnistä/Pysäytä: Peruuta toiminto milloin tahansa tai jatka

tulostusta.

Edellinen: Palauttaa ylempään valikkotasoon.

Tila: Näyttää tulostimen tilan. Katso sivu 9.7.

Valikko: Siirtyy valikkotilaan ja selaa käytettävissä olevia

valikkoja.

LCD: Näyttää tulostimen tilan, virhesanomat ja käytössä

olevat valikot.

kaksipuolisen

tulostuksen lisälaite

verkkoportti

USB-portti

virtaliitin

virtakytkin

Nuoli ylös -painike: Suurentaa valittuna olevan valikon

arvoja.

OK: Vahvistaa näytössä näkyvän valinnan.

Nuoli alas -painike: Pienentää valittuna olevan valikon arvoja.

1.3 <

Esittely>

Lisätietojen löytäminen

Voit etsiä lisätietoja tulostimen asennuksesta ja käytöstä seuraavista painetuista tai näytöllä näkyvistä lähteistä.

Pikaasennusopas

Workcentre 3428

Pikakäyttöopas Antaa tietoja tulostimen käyttämisestä tai

Workcentre 3428

Onlinekäyttöopas

Antaa tietoja tulostimen asennuksesta. Saata tulostin käyttökuntoon noudattamalla pikaasennusoppaan ohjeita.

tukoksen poistamisesta. Noudata oppaan ohjeita käyttäessäsi tulostinta.

Antaa vaiheittaisia ohjeita tulostimen kaikista ominaisuuksista ja sisältää tietoja tulostimen kunnossapidosta, vianmäärityksestä ja lisävarusteiden asentamisesta.

Tämä käyttöopas sisältää lisäksi Ohjelmisto- osan, josta saat tietoa asiakirjojen tulostamisesta eri käyttöjärjestelmistä sekä mukana toimitettujen apuohjelmien käytöstä.

Sijoituspaikan valinta

Valitse tasainen ja vakaa paikka, jossa on tarpeeksi tilaa ilmanvaihtoa varten. Jätä tilaa kansien ja kasettien avaamista varten.

Alueella on oltava hyvä ilmanvaihto, ja sen on oltava suojattu suoralta auringonvalolta sekä lämmön, kylmyyden ja kosteuden lähteiltä. Älä sijoita tulostinta lähelle pöydän reunoja.

Tarvittava tila

Edessä: 500 mm (tarpeeksi

tilaa paperikasettien avaamiseen tai irrottamiseen).

Takana: 350 mm (tarpeeksi tilaa seuraavien avaamiseen:

takakansi ja kaksipuolisen tulostuksen lisälaite).

Oikealla: 100 mm (tarpeeksi

tilaa ilmanvaihdolle).

Vasemmalla: 100 mm (tarpeeksi tilaa seuraavan avaamiseen: ohjauskortin

kansi).

Tulostinohjaimen ohje

Xerox-wwwsivusto

Huomautus

Käyttöoppaan muut kieliversiot ovat kansiossa Manual tulostinohjain- CD-levyllä.

Tässä ohjeessa on tietoja tulostinohjaimen ominaisuuksista sekä ohjeita, joiden avulla tulostusominaisuudet voidaan määrittää. Tulostinohjaimen ohjenäyttöön pääsee napsauttamalla Ohje-painiketta tulostusominaisuuksien valintaikkunassa.

Jos käytössäsi on Internet-yhteys, voit saada ohjeita, tukea, tulostinohjaimia, oppaita sekä tilaustietoja Xerox-sivustosta www.xerox.com/

office/support.

1.4 <

Esittely>

2 Järjestelmän asetukset

Tässä luvussa annetaan ohjeet tulostimen asentamiseen vaihe vaiheelta.

Tämä luku sisältää seuraavat:

• Ohjauspaneelin valikoiden käyttäminen

• Valikkojen yleiskuvaus

• Esittelysivun tulostaminen

• Näytön kielen vaihtaminen

Ohjauspaneelin valikoiden käyttäminen

Valikkojen yleiskuvaus

Tulostimen asetukset määritetään ohjauspaneelin valikoiden avulla. ohjauspaneelista voidaan käyttää seuraavia valikoita:

Tiedot

(Katso sivu 2.2.)

Valikkokartta Asetukset Esittelysivu PCL-fonttil. PS3-fonttil. Flash-kansio EPSON-fontti

Suoj. tulostus

(Katso sivu 2.2.)

Vapauta

Poista

Tulostimen asetusten muuttaminen on helppoa eri valikoiden avulla. Seuraavan palstan kuvassa näkyvät valikot ja niissä käytettävissä olevat vaihtoehdot. Kussakin valikossa olevat vaihtoehdot ja asetukset on kuvattu taulukoissa (sivu 2.2 ja eteenpäin).

Ohjauspaneelin valikoiden käyttö

Voit ohjata tulostintasi sen ohjauspaneelin avulla. Voit määrittää ohjauspaneelin valikoiden asetuksia myös silloin, kun tulostin

on käytössä.

1 Paina Valikko-painiketta, kunnes haluamasi valikko tulee näytön

alimmalle riville, ja paina sitten OK-painiketta.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes haluttu

valikkokohde tulee näkyviin, ja paina sitten OK-painiketta.

3 Jos valikkokohteella on alivalikoita, toista vaihe 2.

4 Siirry haluamaasi asetusvaihtoehtoon tai arvoon painamalla

Nuoli alas/nuoli ylös -painikkeita.

5 Tallenna valinta painamalla OK-painiketta.

Valinnan viereen näytössä tulee tähti (*), mikä ilmaisee, että valinta on nyt oletusasetus.

6 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

Jos mitään ei tehdä 30 sekuntiin (mitään painiketta ei paineta), tulostin palaa valmiustilaan automaattisesti.

Huomautus

Liitetyn tietokoneen tulostinohjaimessa tehdyt tulostusasetukset ohittavat ohjauspaneelin asetukset.

Huomautus

Kaikki valikot eivät välttämättä näy näytössä malleista tai lisävarusteista riippuen. Jos jokin viesti ei näy, se ei ole koske laitettasi.

Paperi

(Katso sivu 2.4.)

Kopiot Kas.1,mkk-koko Kas.1, mkk-t. Kas. 2, tyyppi Kas. 3, tyyppi Paperilahde Ohita monik.k. Kas. ketjutus

Grafiikka

(Katso sivu 2.5.)

Tarkkuus Tum muu s

Verkko

(Katso sivu 2.8.)

TCP/IP EtherTalk NetWare Ethernet-nop. Tyhj. asetus Verkon tiedot

802.1x Port 9100 LPR IPP SLP CentreWare IS SNMP

a. Käytettävissä, kun asennettua muistia on yli 128 megatavua. b. Käytettävissä, kun kaksipuolisen tulostuksen yksikkö on asennettuna. c. Käytettävissä, kun lisäkasetti 3 on asennettuna.

Asettelu

(Katso sivu 2.2.)

Suunta Yksip. reunus Kaksipuolinen Kaksip. reunus Kuvan säätö

Jarj.aset.

(Katso sivu 2.5.)

Kieli Virransaasto Autom. jatk. Korkeud. saato Autom. r. v. Lajittelu Älykäs 2-puol. Tyo n aik a k atk. Työn pidon aj. Yllapito Rinn.asennus USB-asennus Paneelin luk. Suoj. tulostus Vari vahissa Cm vai tuuma Tyhj. asetus

Emulointi

(Katso sivu 2.7.)

Emulointit. Asetus Heksad.tila

2.1 <

Järjestelmän asetukset>

Tiedot-valikko

Asettelu-valikko

Tässä valikossa on sivuja, joissa on tietoja tulostimesta ja sen asetuksista.

Kohde Kuvaus

Valikkokartta Valikkokarttasivulla näkyvät ohjauspaneelin

valikkokohteiden asettelut ja nykyiset asetukset.

Asetukset Tällä asetussivulla näkyvät tulostimen nykyiset

asetukset. Katso sivu 8.1.

Esittelysivu Tämän esittelysivun avulla voit tarkistaa,

että tulostin tulostaa oikein. Katso sivu 2.9.

PCL-fonttil. PS3-fonttil.

Flash-kansio Voit tulostaa kaikkien laitteeseen lataamiesi

EPSON-fontti Fonttimalliluettelossa näkyvät kaikki valitussa

Fonttimalliluettelossa näkyvät kaikki valitussa kielessä käytettävissä olevat fontit.

fonttien ja makrojen luettelosivut.

kielessä käytettävissä olevat fontit.

Suoj. tulostus -valikko

Tulosta suojattu sivu Suoj. tulostus -valikon avulla. Salasana vahvistetaan sivun yhteydessä lähetettyä salasanaa vasten.

Huomautus

Tämä kohde on käytettävissä, kun asennettua muistia on yli 128 megatavua.

Voit määrittää kaikki tulostukseen liittyvät asetukset Asettelu-valikon avulla.

Kohde Kuvaus

Suunta

Arvot: Pysty, Vaaka

Valitse tulostetun kuvan oletussuunta arkilla.

Pysty

Yksip. reunus Määritä tulostusmateriaalien reunus yksipuolista

tulostusta varten. Voit suurentaa tai pienentää arvoa 0,1 mm:n välein. Reunusten koko saattaa vaihdella paperikoon ja tulostuksen suunnan mukaan.

Voit valita yksiköksi millimetrit tai tuumat. Tietoja yksikön määrittämisestä on kohdassa Cm vai tuuma sivulla 2.7.

• Ylareunus: Määritä yläreunus välillä

0,0 - 250 mm.

• Vasen reunus: Määritä vasen reunus välillä

0,0 - 164 mm.

Vaa ka

Kohde Kuvaus

Vapauta Jos haluat tulostaa suojatun sivun, anna

kyseisen sivun salasana. Sivu tulostetaan vasta, kun sekä käyttäjänimi että salasana on vahvistettu. Jos valikon Jarj.aset. kohteen

Suoj. tulostus asetus Vapauta kaikki on Paalla, kaikki sekä käyttäjänimeä että

salasanaa vastaavat tiedostot tulostetaan.

Poista Jos haluat poistaa suojatun sivun, anna

kyseisen sivun salasana. Sivu poistetaan vasta, jos salasana on oikein.

2.2 <

Järjestelmän asetukset>

Kohde Kuvaus

Kaksipuolinen

Arvot: Pois, Pitka reuna, Lyhyt reuna

Jos haluat tulostaa arkin molemmille puolille, valitse sidontareunus seuraavasti.

•

Pitka reuna

: Käännä pitkän reunan suunnassa.

Tulostaa sivut luettavaksi kirjamaisesti.

• Lyhyt reuna: Käännä lyhyen reunan

suunnassa. Tulostaa sivut luettavaksi muistiomaisesti.

Pitkä reuna pystysuunnassa

Lyhyt reuna pystysuunnassa

Pitkä reuna vaakasuunnassa

Lyhyt reuna vaakasuunnassa

Kuvan säätö

Tässä valikossa voit määrittää kunkin paperikasetin reunukset. Jokaisessa kasetissa on 9 kohdetta reunusten säätämistä varten. Voit suurentaa tai pienentää arvoa välillä -3,5 - 3,5 mm 0,5 mm:n askelin. Oletusarvo on 0 mm.

• 1-puolin. kuva: Tulosta testisivu yksipuolisen

tulostuksen reunusten säätämistä varten.

• Puoli 1, ylä: Määritä yksipuolisen sivun

yläreunus.

• Puoli 1, vasen: Määritä yksipuolisen sivun

vasen reunus.

• 2-puol., pitkä: Tulosta testisivu pitkän reunan

sidontaa käyttävän kaksipuolisen tulostuksen reunusten säätämistä varten.

• Pitka, ylä: Määritä pitkän reunan sidontaa

käyttävän kaksipuolisen sivun yläreunus.

• Pitka, vasen: Määritä pitkän reunan sidontaa

käyttävän kaksipuolisen sivun vasen reunus.

• 2-puol., lyhyt: Tulosta testisivu lyhyen reunan

sidontaa käyttävän kaksipuolisen tulostuksen reunusten säätämistä varten.

• Lyhyt, ylä: Määritä lyhyen reunan sidontaa

käyttävän kaksipuolisen sivun yläreunus.

• Lyhyt, vasen: Määritä lyhyen reunan sidontaa

käyttävän kaksipuolisen sivun vasen reunus.

Kaksip. reunus

Valitse Pois, jos haluat tulostaa vain arkin toiselle puolelle.

Tässä valikossa voit määrittää reunukset kaksipuolista tulostusta varten. Voit suurentaa tai pienentää arvoa 0,1 millimetrin välein.

• Ylareunus: Määritä yläreunus välillä

0,0 - 9,9 mm. Oletusarvo on 5,0 mm.

• Vasen reunus: Määritä vasen reunus välillä

0,0 - 9,9 mm. Oletusarvo on 5,0 mm.

• Lyhyt sidonta: Määritä sivun takaosan

alareunus lyhyttä sidontaa varten välillä 0,0 - 22 mm. Oletusarvo on 0 mm.

• Pitka sidonta: Määritä sivun takaosan

oikea reunus lyhyttä sidontaa varten välillä 0,0 - 22 mm. Oletusarvo on 0 mm.

2.3 <

Järjestelmän asetukset>

Paperi-valikko

Paperi-valikon avulla voit määrittää kaikki tulostusmateriaalin

syöttämiseen ja tulostamiseen liittyvät asetukset sekä tulostimen kanssa käytettävän tietyn tulostusmateriaalin.

Kohde Kuvaus

Paperilahde

Arvot: Kas. 1 (mkk), Kasetti 2, Kasetti 3,

Kasisyottol., Autom. valinta

Kohde Kuvaus

Kopiot

Arvot: 1 ~ 999

Määritä kopioiden oletusmäärä välillä 1 - 999. Oletusarvo on 1.

Kas.1,mkkkoko

Arvot: A4, A5, A6, JIS B5, ISO B5, JIS B6, Letter, Legal, Executive, No. 10 Env, Monarch Env, DL Env, C5 Env, C6 Env, US Folio, Oficio, Statement, US Postcard, Index Card, Mukaut. koko

Valitse kasettiin lisätyn paperin koko.

• Mukaut. koko: Voit määrittää oman mukautetun

paperisi koon. Määritä leveys välillä 98 - 216 mm ja korkeus välillä 148 - 356 mm. Voit valita yksiköksi millimetrit tai tuumat. Tietoja yksikön määrittämisestä on kohdassa

Cm vai tuuma sivulla 2.7.

Kas.1, mkk-t.

Arvot: Norm. paperi, Paallystetty, Kalvo, Kirjekuori, Tarrat, Kortti, Esipainettu, Vari, Puuvillapap., Kierratetty, Paksu, Ohut, Mukautettu 1, Mukautettu 2, Mukautettu 3, Mukautettu 4, Mukautettu 5

Valitse kasettiin lisätyn paperin tyyppi.

Ohita monik.k.

Kas. ketjutus

Tämän avulla voit määrittää käytettävän kasetin.

• Autom. valinta: Tulostin voi määrittää lähteen

automaattisesti.

• Kasisyottol.: Tulostin käyttää kasettia 1 (mkk).

• Kasetti 3: Käytettävissä vain, kun lisäkasetti

on asennettuna.

Arvot: Pois, Paalla

Jos paperi ei vastaa asetusta

kasetissa 1 (mkk)

, voit määrittää tulostuksen pysäyttämisen tai virheen ohittamisen ja tulostuksen jatkamisen.

Jos valikkokohteen asetus on Paalla, tulostin jatkaa tulostamista huolimatta paperiristiriidasta kasetissa 1 (mkk).

Arvot: Pois, Paalla

Kun valitset jonkin muun arvon kuin Autom. valinta Paperilahde-valikosta ja valittu kasetti on tyhjä, tulostin tulostaa automaattisesti muista kaseteista.

Jos tämä asetus on Pois, tilamerkkivalo palaa punaisena eikä tulostin toimi, ennen kuin lisäät paperia valittuun kasettiin.

Kas. 2, tyyppi

Kas. 3, tyyppi

Arvot: Norm. paperi, Esipainettu, Vari, Kierratetty, Paksu, Ohut, Mukautettu 1, Mukautettu 2, Mukautettu 3, Mukautettu 4, Mukautettu 5

Valitse kasettiin lisätyn paperin tyyppi.

Arvot: Norm. paperi, Esipainettu, Vari, Kierratetty, Mukautettu 1, Mukautettu 2, Mukautettu 3, Mukautettu 4, Mukautettu 5

Käytettävissä vain, kun lisäkasetti on asennettuna. Jos haluat tietoja paperityypin valitsemisesta, katso Kas. 2, tyyppi.

2.4 <

Järjestelmän asetukset>

Grafiikka-valikko

Järjestelmän asetukset-valikko

Voit muuttaa tulostettujen merkkien ja kuvien laadun asetuksia

Grafiikka-valikon avulla.

Kohde Kuvaus

Tarkkuus

Arvot: 600 dpi-norm., 1200 dpi-par.

Määritä tuumaa kohti tulostettavien pisteiden (dpi) määrä. Mitä suurempi asetus on, sitä tarkemmin merkit ja grafiikka tulostetaan.

• Jos tulostustyösi ovat lähinnä tekstiä, valitse

asetukseksi 600 dpi-norm., jotta saat parhaan tulostuslaadun.

• Valitse asetukseksi

1200 dpi-par.

, jos työssäsi on bittikarttakuvia (kuten skannattuja kuvia tai grafiikkaa), jotka kannattaa tulostaa suuremmalla tarkkuudella.

Tummuus

Arvot: Normaali, Vaalea, Tumma

Voit kirkastaa tai tummentaa tulostetta muuttamalla väriaineen tummuusasteen asetusta. Asetus Normaali tuottaa tavallisesti parhaan tuloksen. Väriaineen tummuusasteen asetus Vaalea säästää väriainetta.

Voit määrittää useita tulostimen ominaisuuksia Jarj.aset.-valikon avulla.

Kohde Kuvaus

Kieli

Arvot: English, FRANCAIS, Espanol, Portugues B., Deutsch, Italiano...

Tämä asetus määrittää ohjauspaneelin näytössä ja tietojen tulostuksessa käytetyn kielen.

Virransaasto

Arvot: [ 1 ] min, [ 5 ] min, [ 10 ] min, [ 15 ] min, [20] min, [30 ] min, [45] min, [60] min, [ 120 ] min ja [ 240 ] min

Kun tulostin ei vastaanota tietoja tietyn ajan kuluessa, virrankulutusta pienennetään automaattisesti. Voit määrittää, miten kauan tulostin odottaa ennen virransäästötilaan siirtymistä.

Autom. jatk.

Arvot: Pois, Paalla

Tämä määrittää, jatkaako tulostin tulostamista, kun se havaitsee, että syötetty paperi ei vastaa paperiasetusta.

• Pois: Jos paperi ei vastaa asetusta, viesti

pysyy näytössä ja tulostin pysyy offlinetilassa, kunnes lisäät oikeaa paperia.

• Paalla: Jos paperi ei vastaa asetusta, tulostin

tuo näyttöön virhesanoman. Tulostin siirtyy offline-tilaan 30 sekunnin ajaksi ja poistaa sitten sanoman näytöstä ja jatkaa tulostusta.

2.5 <

Järjestelmän asetukset>

Korkeud. saato

Autom. r. v.

Arvot: Normaali, Korkea 1, Korkea 2, Korkea 3

Voit optimoida tulostuslaadun sen mukaan, miten korkealla merenpinnasta tulostin sijaitsee.

Arvot: LF, LF+CR

Tämän avulla voit lisätä pakollisen rivinpalautuksen joka riville.

Katso seuraavia esimerkkejä:

AA BB CC

LF LF+CR

AA BB CC

Kohde Kuvaus

Lajittelu

Älykäs 2-puol.

Tyon aikakatk.

Arvot: Pois, Paalla

Tämän kohteen avulla voit lajitella vastaanotetut tiedot tulostinohjaimen avulla. Tulostin tulostaa tulosteet ryhmissä alkuperäisten järjestyksen mukaisesti.

• Pois: Kun tulostin vastaanottaa tiedot

tietokoneen ohjaimelta, se tulostaa ne samassa muodossa kuin se vastaanotti ne.

• Paalla: Kun tulostin vastaanottaa tiedot

tietokoneen ohjaimelta, se tulostaa ne tietojen tallentamisen ja lajittelemisen jälkeen.

Arvot: Pois, Paalla

Jos tämän valikon asetus on Paalla, tulostin tunnistaa yksisivuisen työn ja tulostaa sen yksipuolisena yksittäisenä sivuna, vaikka tietokoneen tulostinohjain olisi määritetty tulostamaan kaksipuolisena oletusarvon mukaan.

Arvot: 0 ~ 1800 sek

Voit määrittää ajan, jonka tulostin odottaa ennen sellaisen tulostustyön viimeisen sivun tulostamista, joka ei lopu sivuntulostamiskomentoon. Oletusarvo on 15 sekuntia.

Kun tapahtuu tulostuksen aikakatkaisu, tulostin tulostaa tulostuspuskurissa olevan sivun.

Yllapito Tämän vaihtoehdon avulla voit tehdä tulostimen

huoltotoimia.

•

Puhd. rumpu

: Puhdistaa kasetin OPC-rummun ja tuottaa puhdistusarkin, jossa on väriaineläikkiä.

• Puhd. k. yks.: Puhdistaa tulostimen sisässä

olevan kiinnitysyksikön ja tulostaa puhdistusarkin, jossa on väriaineläikkiä.

• Tarv. kesto: Tämän kohteen avulla voit

tarkistaa, montako sivua on tulostettu ja paljonko väriainetta kasetissa on jäljellä.

Rinn.asennus • Rinnakkaisp.: Voit ottaa rinnakkaisportin

käyttöön tai poistaa sen käytöstä.

• Portin aikak.: Voit määrittää ajan, jonka

tulostin odottaa ennen sellaisen tulostustyön viimeisen sivun tulostamista, joka ei lopu sivuntulostamiskomentoon. Kun tapahtuu tulostuksen aikakatkaisu, tulostin tulostaa tulostuspuskurissa olevan sivun.

• Rinnakkais-PDL: Tämä kohde määrittää

tulostinkielen, jota käytetään tietokoneen ja tulostimen tietojen vaihtamisessa rinnakkaisportin välityksellä. Voit valita

Autom. valinta, PCL, PostScript, EPSON tai IBM.

USB-asennus • USB-portti: Voit ottaa USB-portin käyttöön tai

poistaa sen käytöstä suojaustoimenpiteenä.

• Portin aikak.: Voit määrittää ajan, jonka

• USB-PDL: Tämä kohde määrittää

tulostinkielen, jota käytetään tietokoneen ja tulostimen tietojen vaihtamisessa USB-portin välityksellä. Voit valita Autom. valinta, PCL,

PostScript, EPSON tai IBM.

Työn pidon aj.

Arvot: 1 ~ 72 tuntia

Laite pitää suojatun tulostustyön jonossa määritetyn ajan. Oletusarvo on 24 tuntia. Voit määrittää ajaksi enintään 72 tuntia.

2.6 <

Järjestelmän asetukset>

Paneelin luk.

Arvot: Pois, Paalla

Voit lukita tai avata lukituksen. Voit määrität tämän kohteen asetukseksi Paalla, sinun on annettava salasana, jotta voit käyttää osaa paneelin vaihtoehdoista.

Kohde Kuvaus

Suoj. tulostus

Arvot: Vapauta kaikki, Poista

• Vapauta kaikki: Jos tämän valikon asetus on Pois, valikon Suoj. tulostus kohde Vapauta vapauttaa vain yhden tiedoston, jolle käyttäjänimi ja salasana ovat oikeat. Jos tämän valikon asetus on Paalla, valikon Suoj. tulostus kohde Vapauta vapauttaa kaikki tiedostot, joille käyttäjänimi ja salasana ovat oikeat. Oletusarvo on Pois.

• Poista: Voit poistaa kaikki sivut käyttäjänimestä tai salasanasta riippumatta.

Vari vahissa

Arvot: Pysayta, Jatka

• Pysayta: Kun kasetin väriaine on melkein lopussa, laite ei jatka tulostusta, ennen kuin asennat uuden aidon Xerox-tulotuskasetin.

• Jatka: Vaikka kasetin väriaine on melkein lopussa, laite jatkaa tulostustyötä.

Cm vai tuuma

Arvot: cm, tuuma

Voit määrittää laitteen yksikön senttimetreiksi tai tuumiksi. Tämä valinta vaikuttaa seuraaviin valikoihin.

• Yksip. reunus valikossa Asettelu.

• Mukaut. koko kohteella Kas.1,mkk-koko valikossa Paperi.

Tyhj. asetus Tämän valikkokohteen avulla voit palauttaa

tulostimen oletusarvon mukaiset tehdasasetukset.

Emulointi-valikko

Emulointi -valikon avulla voit määrittää tulostimen kielen emuloinnin.

Kohde Kuvaus

Heksad.tila

Arvot: Pois, Paalla

Kun otat asetuksen käyttöön tässä valikossa, tulostin tulostaa käsittelemättömät heksadesimaalitiedot.

PCL

Tämä valikko määrittää PCL-emuloinnin. Voit määrittää fonttityypin, symbolityypin, sivulla olevien rivien määrän ja pistekoon.

Kohde Kuvaus

Kirjasin

Symboli

Pistekoko

Courier

Arvot: PCL 1 ~ PCL 54

Voit valita PCL-emuloinnissa käytettävän vakiofontin.

• PCL 1 - PCL 7: Kirjainten väli on kiinteä. PCL 8 - PCL 45: Kirjainten väli vaihtelee fonttityypin ja pistekoon mukaan. Voit säätää PCL 1 - PCL 7:n fonttikoon

Valistys

PCL 8 - PCL 45:n fonttikoon

-asetuksen avulla ja

Pistekoko

-asetuksen

avulla.

• PCL 46 - PCL 54:n väli ja pistekoko ovat kiinteät.

Arvot: ROMAN8 ~ PCYRIL

Tällä valitaan PCL-emuloinnissa käytettävä symboli. Merkkivalikoima on kirjainten tulostamisessa käytettävä ryhmä numeroita, merkkejä ja erikoismerkkejä. Oletusarvo on PC8.

Arvot: 4.00 ~ 999.75 (0,25 yksikkö)

Kun valitset Kirjasin-valikosta jonkin asetuksen välillä PCL 8 - PCL 45, voit määrittää fontin koon asettamalla fontin merkkien korkeuden. Oletusarvo on 12,00.

Arvot: Normaali, Tumma

Tämän avulla voit valita käytettävän Courier-fontin version.

Emulointit.

Asetus

Arvot: Automaattinen, PCL, PostScript, EPSON, IBM

Tulostimen kieli määrittää, miten tietokone vaihtaa tietoja tulostimen kanssa. Jos valitset asetuksen Automaattinen, tulostin voi vaihtaa tulostimen kieltä automaattisesti.

Arvot: PCL, PostScript, EPSON, IBM

Määritä tulostimen kieli taulukoiden avulla (sivu 2.7).

2.7 <

Järjestelmän asetukset>

Valistys

Rivit

Arvot: 0.44 ~ 99.99 (0,01 yksikkö)

Kun valitset Kirjasin-valikosta jonkin asetuksen PCL 1 - PCL 7, voit määrittää fontin koon asettamalla merkkimäärän, joka tulostetaan yhdelle tuumalle vaakasuunnassa. Oletusarvo 10 on paras koko.

Arvot: 5 ~ 128 (1 yksikkö)

Tämän avulla voit määrittää oletuspaperikoolle pystysuoraksi välistykseksi 5 - 128 riviä. Rivien määrä saattaa vaihdella paperikoon ja tulostuksen suunnan mukaan.

PostScript

Tässä valikossa on Tul. PS-virhe -valikkovaihtoehto.

Kohde Kuvaus

Tul. PSvirhe

Arvot: Paalla, Pois

Voit valita, tulostaako tulostimesi virheluettelon, kun ilmenee PS-virhe.

• Tulosta PS3 -emulointivirheet valitsemalla Paalla.

Jos tapahtuu virhe, työn käsittely lopetetaan, virheviesti tulostetaan ja tulostin poistaa tulostustyön.

• Jos valikon asetuksena on Pois, työ poistetaan niin,

ettei virheestä ilmoiteta.

EPSON

Tämä valikko määrittää EPSON-emuloinnin kokoonpanon.

Verkko-valikko (ainoastaan Phaser 3600/N ja Phaser 3600/DN)

Tämän valikon avulla voit määrittää tulostimeen asennetun verkkoliitännän. Voit nollata verkkoliitännän ja tulostaa kokoonpanosivun.

Kohde Kuvaus

TCP/IP

EtherTalk

Arvot: DHCP, BOOTP, Staattinen

Tämän valikkokohteen avulla voit määrittää TCP/IP-osoitteet itse tai noutaa osoitteet verkosta.

•

DHCP

: DHCP-palvelin määrittää sinulle

IP-osoitteen automaattisesti.

BOOTP

•

: BOOTP-palvelin määrittää

sinulle IP-osoitteen automaattisesti.

• Staattinen: Voit kirjoittaa IP-osoitteen, aliverkon

peitteen ja yhdyskäytävän manuaalisesti.

Arvot: Pois, Paalla

Kohde Kuvaus

Fontti

Arvot: SANSERIF, ROMAN

Voit valita EPSON-emuloinnissa käytettävän vakiofontin.

Merkisto

Arvot: USA, RANSKA, SAKSA, ISO-BRITANNIA, TANSKA1, RUOTSI, ITALIA, ESPANJA1, JAPANI, NORJA, TANSKA2, ESPANJA2, LATINALAINEN

Tämän vaihtoehdon avulla voit valita halutun kielen merkistön.

Merkkitaulukko

Arvot: KURSIVOITU, PC437US, PC850

Tämä vaihtoehto valitsee merkistön.

Valistys

Arvot: 10, 12, 17,14, 20

Voit määrittää fontin koon asettamalla vaakasuunnassa yhdelle tuumalle tulostettavien merkkien määrän.

Rivia tuumalla

Arvot: 6, 8

Voit määrittää, kuinka monta riviä tulostetaan pystysuunnassa yhdelle tuumalle.

Autom. rivitys

Arvot: Pois, Paalla

Tämä vaihtoehto määrittää, suorittaako tulostin automaattisen rivityksen tietojen ylittäessä tulostettavan alueen.

NetWare

Ethernet-nop.

Tyhj. asetus

Tämän avulla voit valita, käytetäänkö EtherTalkprotokollaa.

• Pois: Voit poistaa EtherTalk-protokollan

käytöstä.

• Paalla: Voit ottaa EtherTalk-protokollan

käyttöön.

Arvot: Automaattinen, 802.2, 802.3, Ethernet II, SNAP, Pois

Tämän avulla voit valita IPX-kehystyypin.

• Automaattinen: Voit määrittää kehystyypin

automaattisesti.

• 802.2: Valitsemalla tämän arvon voit käyttää

IEEE 802.2 -kehystyyppiä.

• 802.3: Valitsemalla tämän arvon voit käyttää

IEEE 802.3 -kehystyyppiä.

• Ethernet II: Valitsemalla tämän arvon voit

käyttää Ethernet 2 -kehystyyppiä.

• SNAP: Valitsemalla tämän arvon voit käyttää

SNAP-kehystyyppiä.

• Pois: Voit poistaa NetWare-protokollan

käytöstä.

Arvot: Automaattinen, 10 M yksis., 10 M kaksis., 100 M yksis., 100 M kaksis.

Tämän valikkokohteen avulla voit valita Ethernetnopeuden.

Tämä tekee yksinkertaisen nollauksen ja palauttaa verkkokokoonpanon oletusarvoiset tehdasasetukset. Tämä asetus astuu voimaan vain, kun olet ensin käynnistänyt tulostimen uudelleen.

2.8 <

Järjestelmän asetukset>

Kohde Kuvaus

Esittelysivun tulostaminen

Verkon tiedot Tämä tulostaa sivun, jossa näkyvät määrittämäsi

verkkoparametrit.

802.1x

Port 9100

LPR

IPP

Arvot: Pois, Paalla

Tämä kohde on todennuspalvelimeen yhdistämistä varten. Jos sinun on yhdistettävä tämä tuote todennuspalvelimeen, määritä tämän kohteen asetukseksi Paalla ja valitse jokin seuraavista todennustavoista. Voit valita minkä tahansa todennuspalvelimen tukemista tavoista EAP-MD5, EAP-MSCHAPv2 tai PEAP.

Arvot: Pois, Paalla

Tämän avulla voit valita, käytetäänkö porttia 9100.

• Pois: Voit poistaa tulostusportin 9100 käytöstä.

• Paalla: Voit ottaa tulostusportin 9100 käyttöön.

Arvot: Pois, Paalla

Tämän avulla voit valita, käytetäänkö LRP-porttia.

• Pois: Voit poistaa LRP-tulostusportin käytöstä.

• Paalla: Voit ottaa LRP-tulostusportin käyttöön.

Arvot: Pois, Paalla

Tämän kohteen avulla voit valita, käytetäänkö IPP (Internet Printing Protocol) -verkkoyhteyttä.

• Pois: Voit poistaa IPP-yhteyden käytöstä.

• Paalla: Voit ottaa IPP-yhteyden käyttöön.

Tulosta esittelysivu varmistaaksesi, että tulostin toimii oikein.

1 Paina Valikko-painiketta ja sen jälkeen OK-painiketta, kun Tiedot

tulee näkyviin.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Esittelysivu

tulee näkyviin, ja paina sitten OK-painiketta.

Esittelysivu tulostuu.

Näytön kielen vaihtaminen

Voit vaihtaa ohjauspaneelin näytön kielen seuraavasti:

1 Paina Valikko, kunnes Jarj.aset. näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina OK, kun Kieli tulee näkyviin.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes haluamasi kieli

tulee näkyviin, ja paina sitten OK-painiketta.

4 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

SLP

CentreWare IS

Arvot: Pois, Paalla

Tämän kohteen avulla voit valita, käytetäänkö SLP (Service Location Protocol) -verkkoyhteyttä.

• Pois: Voit poistaa SLP-yhteyden käytöstä.

• Paalla: Voit ottaa SLP-yhteyden käyttöön.

Arvot: Pois, Paalla

Tämän kohteen avulla voit valita, käytetäänkö upotettua Web-palvelinta nimeltä CentreWare IS. Jos määrität täksi asetukseksi Pois, et pysty muodostamaan yhteyttä tulostimen upotettuun Web-palvelimeen.

2.9 <

Järjestelmän asetukset>

3 Ohjelmiston esittely

Tässä luvussa esitellään tulostimen mukana toimitettu ohjelmisto. Lisätietoja ohjelmiston asentamisesta ja käytöstä on Ohjelmisto- osassa.

Tämä luku sisältää seuraavat:

• Mukana toimitettu ohjelmisto

• Tulostinohjaimen ominaisuudet

• Järjestelmävaatimukset

Mukana toimitettu ohjelmisto

Tulostinohjelmisto on asennettava mukana toimitetulta CD-levyltä sen jälkeen, kun tulostin on valmisteltu ja liitetty tietokoneeseen.

CD-levy sisältää seuraavat ohjelmat:

CD-levy Sisällys

TulostinohjelmistoCD-levy

Windows • Tulostinohjain: Tämän ohjaimen

avulla voit hyödyntää tulostimen ominaisuuksia täysin.

• Tilan tarkkailu: Tulee näkyviin,

kun tulostusvirheitä ilmenee.

• Tulostimen asetukset

-apuohjelma: Voit määrittää tulostimen asetukset.

• PostScript-tulostimen kuvaustiedosto (PPD): PostScriptohjaimen avulla voit tulostaa monimutkaisia fontteja ja kuvia sisältäviä asiakirjoja PostScriptkielellä.

•

SetIP: Tällä ohjelmalla voit määrittää tulostimen TCP/IP-osoitteet (ainoastaan ja Phaser 3600/DN

• Käyttöopas PDF-muodossa.

Phaser 3600/N

3.1 <

Linux • Tulostinohjain: Käytä tätä ohjainta

laitteen käyttämiseen ja asiakirjojen tulostukseen Linux-tietokoneelta.

Mac OS • PostScript-tulostimen

kuvaustiedosto (PPD): Tämän ohjaimen avulla voit käyttää tulostinta Macintosh-tietokoneesta ja tulostaa asiakirjoja.

Ohjelmiston esittely>

Tulostinohjaimen ominaisuudet

Järjestelmävaatimukset

Tulostinohjain tukee seuraavien vakiotoimintojen määrittämistä:

• Paperilähteen valitseminen

• Paperin koko, suunta ja tyyppi

• Kopioiden määrä

Lisäksi voit käyttää erilaisia erikoistulostusominaisuuksia. Seuraavassa taulukossa on tulostinohjainten tukemien ominaisuuksien yleisesittely:

Ominaisuus

Tulostuslaatuasetus O O O

Julisteiden tulostus O

Useita sivuja arkille (N-Up)

Sovita arkille -tulostus O O O

Skaalaustulostus O O O

Eri lähde ensimmäiselle sivulle

Vesileima O X X

Peite O

Windows Mac OS

PCL 6 PostScript PostScript

X X

OO O

X X

Varmista ennen aloittamista, että järjestelmä täyttää seuraavat vaatimukset:

Windows

Kohde Vaatimukset Suositeltu

Käyttöjärjestelmä Windows 2000/XP/Vista/2003

Suoritin Windows 2000 Pentium II,

vähintään 400 MHz

Windows XP/ 2003

Windows Vista Pentium IV,

RAM-muisti Windows 2000 Vähintään

Windows XP/ 2003

Windows Vista Vähintään

Vapaa levytila Windows 2000 Vähintään

Pentium III, vähintään 933 MHz

vähintään 3GHz

64 Mt

Vähintään 128 Mt

512 Mt

300 Mt

Pentium III, 933 MHz

Pentium IV, 1GHz

Pentium IV, 3GHz

128 Mt

256 Mt

1024Mt

1Gt

Windows XP/ 2003

Windows Vista Vähintään

Internet Explorer 5.0 tai uudempi

Huomautus

Ohjelmiston voivat asentaa käyttäjät, joilla on järjestelmänvalvojan oikeudet.

Vähintään 1Gt

15 Gt

5Gt

15 Gt

Mac OS

Kohde Vaatimukset

Käyttöjärjestelmä Mac OS 10.2 - 10.5

Suoritin Intel-suoritinta käyttävä PowerPC G4/G5

RAM-muisti Intel-pohjainen Mac 512 Mt

Power-PC-pohjainen Mac 128 Mt

Vapaa kiintolevytila 1 Gt

Liitäntä USB-liitäntä ja verkkoliitäntä

3.2 <

Ohjelmiston esittely>

4 Verkkoasetukset

(ainoastaan Phaser 3600/N ja Phaser 3600/DN)

Tämä luku sisältää vaiheittaiset ohjeet tulostimen määrittämiseksi verkkoyhteyksiä varten.

Tämä luku sisältää seuraavat:

• Esittely

• Tuetut käyttöjärjestelmät

• TCP/IP-protokollan määrittäminen

• EtherTalkin määrittäminen

• IPX-kehystyyppien määrittäminen

• Ethernet-nopeuden määrittäminen

• Verkkokokoonpanon palauttaminen

• Verkkokokoonpanosivun tulostaminen

• 802.1x:n määrittäminen

• Portin 9100 määrittäminen

• LPR:n määrittäminen

• IPP:n määrittäminen

• SLP:n määrittäminen

• CentreWare IS:n määrittäminen

Esittely

Kun olet kytkenyt tulostimen verkkoon RJ-45-Ethernet-kaapelilla, voit jakaa tulostimen muiden verkon käyttäjien kanssa.

Sinun on määritettävä verkkotulostimena käytettävän tulostimen verkkoprotokollat.

Verkonhallintaohjelmien avulla

Voit määrittää tulostimen palvelinasetukset ja hallita tulostinta seuraavilla tulostimen mukana toimitetuilla ohjelmilla:

• CentreWare IS: Verkkotulostimeesi upotettu Web-palvelin.

Sen avulla voit määrittää etäkäytön välityksellä tulostinasetukset ja verkkoparametrit, jotka tarvitaan tulostimen yhdistämiseen eri verkkoympäristöihin.

• SetIP: Apuohjelma, jonka avulla voit valita verkkotulostimen

ja määrittää sen TCP/IP-osoitteet manuaalisesti.

Ohjauspaneelin avulla

Voit tehdä seuraavat verkon perusparametrien määritykset tulostimen ohjauspaneelin avulla:

• TCP/IP:n määrittäminen

• IPX-kehystyyppien määrittäminen NetWarea varten

• EtherTalkin, 802.1x:n, Portin 9100, LPR:n, IPP:n, SLP:n, CentreWare IS:n ja SNMP:n määrittäminen

Tuetut käyttöjärjestelmät

Seuraavassa taulukossa ovat tulostimen tukemat verkkoympäristöt:

Kohde Vaatimukset

Verkkoliitäntä • 10/100 Base-TX

Verkkokäyttöjärjestelmä • Novell NetWare 4.x, 5.x ja 6.x

• Windows 2000/XP/Vista/2003

• Mac OS 10.2 - 10.4, 10.5

• Eri Linux-käyttöjärjestelmät

Verkkoprotokollat • NetWare IPX/SPX

• TCP/IP (Windows)

•EtherTalk

•802.1x

• Portti 9100

•LPR

•IPP

•SLP

• CentreWare IS

•SNMP

Dynaaminen osoitepalvelin • DHCP ja BOOTP

• IPX/SPX: Internet Packet eXchange/Sequenced Packet eXchange

• TCP/IP: Transmission Control Protocol/Internet Protocol

• LPR: Line Printer Protocol

• IPP: Internet Printing Protocol

• SLP: Service Location Protocol

• SNMP: Simple Network Management Protocol

• DHCP: Dynamic Host Configuration Protocol

• BOOTP: Bootstrap Protocol

4.1 <

Verkkoasetukset (ainoastaan Phaser 3600/N ja Phaser 3600/DN)>

TCP/IP-protokollan määrittäminen

EtherTalkin määrittäminen

Tulostimeen voidaan määrittää erilaisia TCP/IP-verkkoihin liittyviä asetuksia, kuten IP-osoite, aliverkon peite, yhdyskäytävä ja DNSosoitteet. Voit määrittää tulostimellesi TCP/IP-osoitteen useilla tavoilla verkosta riippuen.

• Osoitteen staattinen määrittäminen: Järjestelmänvalvoja määrittää TCP/IP-osoitteen manuaalisesti.

• Osoitteen dynaaminen määrittäminen, BOOTP/DHCP (oletus): Palvelin määrittää TCP/IP-osoitteen automaattisesti.

Huomautus

Ennen TCP/IP-määrityksen tekemistä verkkoprotokollaksi täytyy asettaa TCP/IP.

Osoitteen staattinen määrittäminen

Voit syöttää TCP/IP-osoitteen tulostimen ohjauspaneelilla seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina OK, kun TCP/IP tulee näkyviin.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Staattinen tulee

näkyviin, ja paina sitten OK-painiketta.

4 Paina OK, kun IP-osoite tulee näkyviin.

5 Määritä ensimmäiselle tavulle luku väliltä 0 - 255 käyttämällä Nuoli

alas/nuoli ylös -painikkeita ja siirry seuraavaan tavuun painamalla OK-painiketta.

Syötä osoitteen tavut 1 - 4 samalla tavalla.

6 Kun olet valmis, paina OK-painiketta.

7 Toista vaiheita 5 sekä 6 ja määritä muut TCP/IP-parametrit:

Aliverkon peite ja yhdyskäytävän osoite.

8 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

Osoitteen dynaaminen määrittäminen (BOOTP/DHCP)

Voit antaa palvelimen määrittää TCP/IP-osoitteen automaattisesti toimimalla seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä.

2 Paina OK, kun TCP/IP tulee näkyviin.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes DHCP tai BOOTP

tulee näkyviin, ja paina sitten OK-painiketta.

EtherTalk on Ethernet-verkossa käytettävä AppleTalk. Tätä protokollaa käytetään yleisesti Macintosh-verkkoympäristöissä. Jos haluat käyttää EtherTalkia, toimi seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes EtherTalk tulee

näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Paalla tulee

näkyviin, ja paina sitten OK-painiketta.

4 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

IPX-kehystyyppien määrittäminen

Verkkotietoliikenteen kehysten muoto on määritettävä tulostimelle IPX/SPX-protokollaa käyttävissä verkoissa (esimerkiksi Novell NetWaressa). Useimmissa tapauksissa voit säilyttää asetuksen. Voit kuitenkin tarvittaessa määrittää kehystyypin muodon manuaalisesti. Voit muuttaa kehystyypin muotoa seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes NetWare tulee

näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes haluttu

kehystyyppi tulee näkyviin.

• Automaattinen: Tunnistaa ja rajoittaa kehystyypin

automaattisesti ensimmäiseen havaittuun kehystyyppiin.

• 802.2: Rajoittaa kehystyypin IEEE 802.2:ta ja IEEE 802.3:a

käyttävän IPX-protokollan kehyksiin. Kaikki muut hylätään.

• 802.3: Rajoittaa kehystyypin IEEE 802.3:a käyttävän

IPX-protokollan kehyksiin. Kaikki muut hylätään.

• Ethernet II: Rajoittaa kehystyypin Ethernetiä käyttävän

IPX-protokollan kehyksiin. Kaikki muut hylätään.

• SNAP: Rajoittaa kehystyypin SNAPia ja IEEE 802.3:a

käyttävän IPX-protokollan kehyksiin. Kaikki muut hylätään.

• Pois: IPX/SPX-protokolla on poistettu käytöstä.

4 Tallenna valinta painamalla OK.

5 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

Automaattinen-

4 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

4.2 <

Verkkoasetukset (ainoastaan Phaser 3600/N ja Phaser 3600/DN)>

Ethernet-nopeuden määrittäminen

802.1x:n määrittäminen

Voit valita Ethernet-yhteyksien tiedonsiirtonopeuden.

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Ethernet-nop.

tulee näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes haluttu nopeus

tulee näyttöön, ja paina sitten OK-painiketta.

4 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

Verkkokokoonpanon palauttaminen

Voit palauttaa verkkokokoonpanon sen oletusasetuksiin.

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Tyhj. asetus

tulee näkyviin, ja paina sitten OK-painiketta.

3 Palauta verkkokokoonpano painamalla OK-painiketta, kun Kylla

tulee näkyviin.

4 Katkaise tulostimesta virta ja kytke se uudelleen.

Verkkokokoonpanosivun tulostaminen

Verkon kokoonpanosivulla näkyy, miten tulostimen verkkokortti on määritetty.

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

Tulostimen verkossa on 802.1x-protokolla. 802.1x on tietoturvastandardi verkkokäytön porttipohjaista hallintaa varten. Se suojaa verkkoa luvattomalta käytöltä edellyttämällä todennuksen, ennen kuin verkon käyttäminen ja tietojen lähettäminen sallitaan. 802.1x-todennuksella on kolme asetusta, joista käytössä voi kerrallaan olla vain yksi.

Jos haluat käyttää 802.1x:ää, toimi seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes 802.1x tulee

näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Paalla tulee

näkyviin, ja paina sitten OK-painiketta.

4 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes haluttu

todennustapa tulee näkyviin.

• EAP-MD5: EAP-MD5 (Extensible Authentication Protocol

Message Digest -algoritmi 5) on sanomien hajautusmalli asiakkaan ja palvelimen välillä. Se mahdollistaa käyttäjätietojen turvallisen siirtämisen.

• EAP-MSCHAPv2: EAP-MSCHAP (Extensible Authentication

Protocol, Microsoftin versio Challenge-Handshake Authentication Protocolista). MS-CHAPv2 on yksisuuntainen salattu protokolla, joka käyttää molemminpuolista todennusprosessia. MS-CHAPv2 käyttää eri hajautus- ja salausalgoritmeina käyttäjätunnuksen ja salasanojen koodaamiseen.

• PEAP: PEAP (Protected EAP).

5 Anna käyttäjänimi ja salasana painikkeen Nuoli alas/nuoli ylös

avulla.

6 Tallenna valinta painamalla OK.

7 Palaa valmiustilaan painamalla Käynnistä/Pysäytä.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Verkon tiedot

tulee näkyviin, ja paina sitten OK-painiketta.

3 Paina OK, kun Kylla tulee näkyviin.

Verkkokokoonpanosivu tulostuu.

Portin 9100 määrittäminen

Tulostimesi voi käyttää porttia 9100. Voit ottaa portin 9100 käyttöön seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Port 9100 tulee

näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Paalla tulee

näkyviin, ja paina sitten OK-painiketta.

4.3 <

Verkkoasetukset (ainoastaan Phaser 3600/N ja Phaser 3600/DN)>

LPR:n määrittäminen

CentreWare IS:n määrittäminen

Tulostimesi voi käyttää LPR (Line Printer Protocol) -protokollaa, joka lähettää tulostustiedot portin 510 kautta. Voit ottaa LPR-protokollan käyttöön seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes LPR tulee

näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Paalla tulee

näkyviin, ja paina sitten OK-painiketta.

IPP:n määrittäminen

Tulostimesi voi käyttää IPP (Internet Printer Protocol) -protokollaa, joka lähettää tulostustiedot portin 631 kautta. Voit ottaa IPP-protokollan käyttöön seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes IPP tulee

näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Paalla tulee

näkyviin, ja paina sitten OK-painiketta.

Tulostimesi voi käyttää CentreWare IS:ää (Internet Services). Voit ottaa CentreWare IS:n käyttöön seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes CentreWare IS

tulee näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Paalla tulee

näkyviin, ja paina sitten OK-painiketta.

SLP:n määrittäminen

Tulostimesi voi käyttää SLP (Service Location Protocol) -protokollaa, joka lähettää tulostustiedot portin 427 kautta. Voit ottaa SLP-protokollan käyttöön seuraavasti:

1 Paina Valikko, kunnes Verkko näkyy näytön alimmalla rivillä,

ja paina sitten OK.

2 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes SLP tulee

näkyviin, ja paina sitten OK-painiketta.

3 Paina Nuoli alas/nuoli ylös -painikkeita, kunnes Paalla tulee

näkyviin, ja paina sitten OK-painiketta.

4.4 <

Verkkoasetukset (ainoastaan Phaser 3600/N ja Phaser 3600/DN)>

5 Tulostusmateriaalin

lisääminen

Tässä luvussa on tietoja tulostimen kanssa käytettävistä paperityypeistä ja niiden oikeasta lisäämisestä eri paperikasetteihin, jotta tulostuslaatu on paras mahdollinen.

Tämä luku sisältää seuraavat:

• Tulostusmateriaalin valitseminen

• Paperin lisääminen

• Tulostuslokeron valitseminen

Tulostusmateriaalin valitseminen

Voit tulostaa useille tulostusmateriaaleille, kuten tavalliselle paperille, kirjekuorille, tarroille ja kalvoille. Käytä aina tulostusmateriaalia, joka täyttää tulostimelle asetetut vaatimukset. Tulostusmateriaali, joka ei täytä tämän käyttöoppaan vaatimuksia, saattaa aiheuttaa seuraavia ongelmia:

• Tulostuslaatu on huono.

• Paperitukoksia esiintyy runsaasti.

• Tulostimen ennenaikainen kuluminen.

Tulostusmateriaalin paino, koostumus, karheus ja kosteuspitoisuus ovat tärkeitä tulostimen suorituskykyyn sekä tulostuslaatuun vaikuttavia tekijöitä. Kun valitset tulostusmateriaaleja, ota seuraavat asiat huomioon:

• Haluttu tulos: Valitsemasi tulostusmateriaalin pitää soveltua tulostusprojektiin.

• Koko: Voit käyttää mitä tahansa tulostusmateriaalikokoa, joka sopii helposti paperikasetin paperinohjainten väliin.

• Paino: Tulostimesi tukee seuraavia tulostusmateriaalien painoja:

-60 - 105g/m

-60 - 163g/m

- 75 - 90 g/m

- yli 105 g/m2: Hakemistokortti

• Kirkkaus: Jotkin tulostusmateriaalit ovat muita valkoisempia, ja niille voi tulostaa teräviä sekä tarkkoja kuvia.

• Pinnan tasaisuus: Tulostusmateriaalin tasaisuus vaikuttaa siihen, miten selkeältä tuloste näyttää.

: Kasetti 2 ja lisäkasetti 3

: Kasetti 1 (mkk)

: Kaksipuolinen tulostus

5.1 <

Tulostusmateriaalin lisääminen>

Huomautuksia

• Jotkin tulostusmateriaalit saattavat täyttää kaikki tässä osassa mainitut vaatimukset, mutta tulostuslaadussa voi silti ilmetä ongelmia. Tämä voi johtua väärästä käsittelystä, väärästä lämpötilasta tai vääristä kosteustiloista tai muista muuttujista, joihin Xerox

• Ennen kuin ostat suuria määriä tulostusmateriaalia, varmista, että se täyttää tässä käyttöoppaassa kuvatut vaatimukset.

Varoitus

Jos laitteessa käytetään tulostusmateriaalia, joka ei täytä näitä vaatimuksia, tuloksena voi olla ongelmia, jotka edellyttävät laitteen korjaamista. Xerox in takuu- tai huoltosopimukset eivät kata näitä korjauksia.

ei voi vaikuttaa.

Tuetut paperikoot

Tyyppi Koko Mitat Paino

Letter 215,9 x 279 mm

Legal 215,9 x 355,6 mm

US Folio 216 x 330,2 mm

Oficio 216 x 343 mm

• 60 - 105 g/m2: Kasetti 2 ja lisäkasetti 3

• 60 - 163 g/m2: Kasetti 1 (mkk)

• 75 - 90 g/m2: Kaksipuolinen tulostus

• yli 105 g/m2: Hakemistokortti

A4 210 x 297 mm

JIS B5 182 x 257 mm

ISO B5 176 x 250 mm

Tavallinen paperi

JIS B6 128 x 182 mm

Executive 184,2 x 266,7 mm

A5 148,5 x 210 mm

A6 105 x 148,5 mm

Statement 139,7 x 215,9 mm

US-postikortti 88,9 x 139,7 mm

Hakemistokortti 76,2 x 127 mm

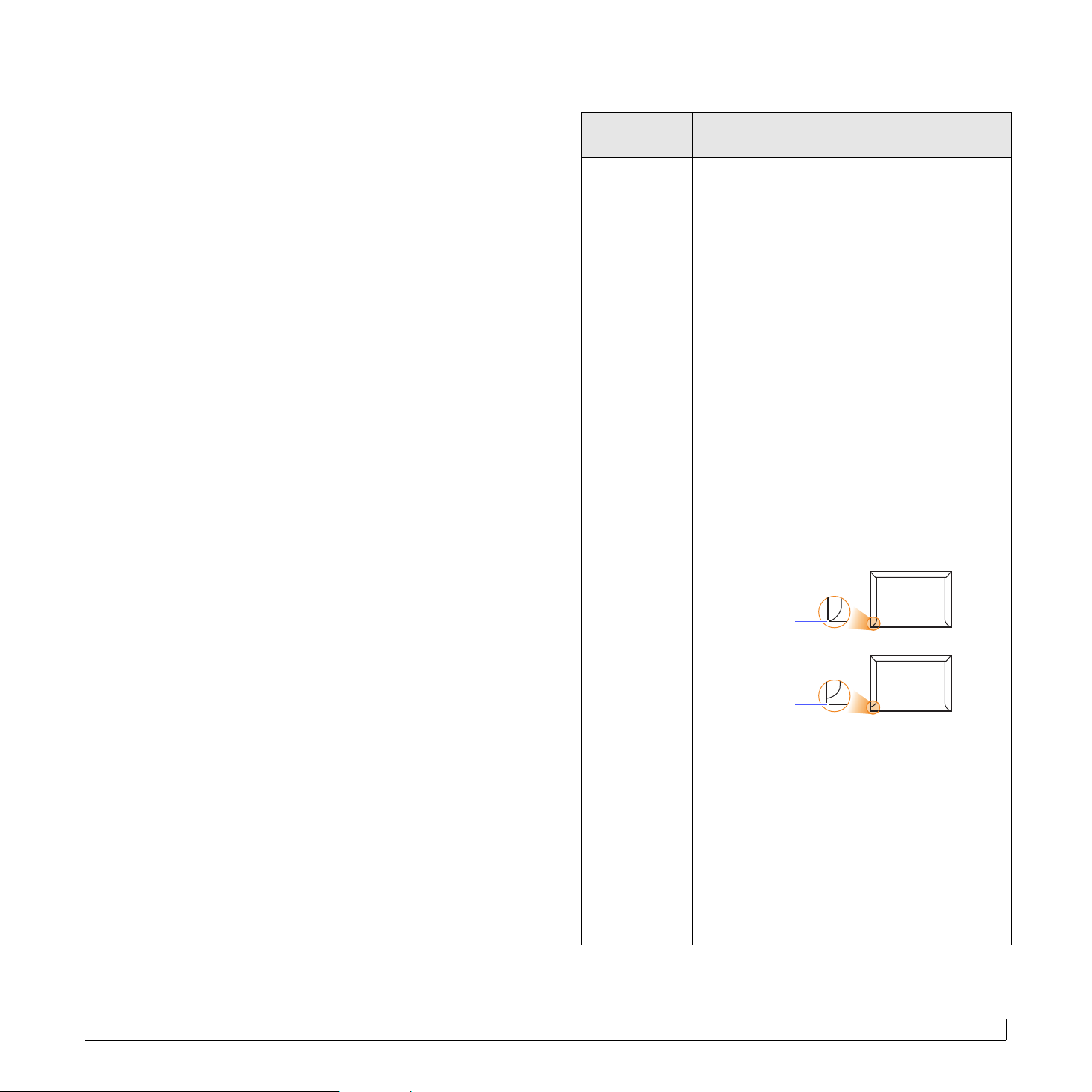

Kirjekuori Monarch 98,4 x 190,5 mm

Kirjekuori COM-10 105 x 241 mm

Kirjekuori

Kirjekuori DL 110 x 220 mm

60 - 163 g/m

Kirjekuori C5 162 x 229 mm

Kapasiteetti

• 500 arkkia 75 g/m2:n painoista paperia: Kasetti 2 ja lisäkasetti 3

• 100 arkkia: Kasetti 1 (mkk)

10 arkkia 75 g/m2:n painoista paperia: Kasetti 1 (mkk)

Kirjekuori C6 114 x 162 mm

Kalvo Letter, A4

Katso tavallista paperia käsittelevä osa

60 - 163 g/m

Letter, Legal,

Tarrat

US Folio, Oficio, A4, JIS B5, ISO B5,

Katso tavallista paperia käsittelevä osa

60 - 163 g/m

Executive, A5 ja A6

Letter, Legal,

Kortit

US Folio, Oficio, A4, JIS B5, ISO B5,

Katso tavallista paperia käsittelevä osa

60 - 163 g/m

Executive, A5 ja A6

Vähimmäiskoko (mukautettu) 76 x 127 mm

60 - 163 g/m

Enimmäiskoko (mukautettu) 215,9 x 356 mm

a. Jos paperi painaa yli 90 g/m2, käytä kasettia 1 (mkk). b. Kapasiteetti saattaa vaihdella materiaalin painon ja paksuuden sekä ympäristön olosuhteiden mukaan.

Huomautus

Kaksipuolisessa tulostuksessa tuettuja kokoja ovat A4, Letter, Oficio, Legal ja US Folio.

5.2 <

Tulostusmateriaalin lisääminen>

50 arkkia 75 g/m2:n painoista paperia: Kasetti 1 (mkk)

25 arkkia 75 g/m2:n painoista paperia: Kasetti 1 (mkk)

10 arkkia 75 g/m2:n painoista paperia: Kasetti 1 (mkk)
