05-0809-400

Xerox®

Giugno 2018

DocuMate® 3220 Scanner

Guida dello scanner per l’utente

Utenti Windows

La riproduzione, l'adattamento o la traduzione senza previo consenso scritto sono vietati, tranne per quanto consentito dalle leggi sul copyright. La protezione del copyright rivendicata comprende tutti i materiali e le informazioni tutelabili dalle leggi sul copyright ora permessi per legge scritta o giudiziale o concessi più avanti, incluso, senza limitazione, il materiale generato dai programmi software visualizzati sullo schermo quali stili, modelli, icone, schermate, aspetti e così via.

Visitare l’indirizzo www.xeroxscanners.com

, selezionare il prodotto in uso, quindi fare clic sul collegamento relativo al programma di garanzia per visualizzare i termini e le condizioni di garanzia per lo scanner in uso.

Adobe®, Adobe® Acrobat®, Adobe® Reader® e il logo Adobe® PDF sono marchi registrati di Adobe Systems Incorporated negli Stati Uniti e/o in altri paesi.

ISIS® è un marchio registrato di EMC Software Corporation.

Microsoft SharePoint

è un marchio registrato negli Stati Uniti di Microsoft Corporation. Windows® e

è un marchio registrato di Microsoft Corporation.

Tutti gli altri prodotti qui citati possono essere marchi delle rispettive società e vengono riconosciuti come tali.

Versione del documento: 05-0809-400 (giugno 2018)

Periodicamente vengono apportate modifiche al presente documento. Variazioni, inesattezze tecniche ed errori tipografici verranno corretti nelle edizioni successive.

Le informazioni sono soggette a modifiche senza preavviso e non rappresentano un impegno da parte di Visioneer. Il software descritto viene fornito con accordo di licenza. Il software può essere utilizzato o copiato solo in conformità con i termini di tale accordo. È illegale copiare il software su qualsiasi supporto, tranne per quanto specificatamente consentito dall'accordo di licenza. È vietata la copia o la trasmissione di qualsiasi parte di questo documento per mezzo di qualsiasi sistema, elettronico o meccanico, compresi fotocopia, registrazione o sistemi di memorizzazione e recupero delle informazioni, nonché la traduzione in un'altra lingua, per scopi diversi dall'uso personale del licenziatario e per quanto specificatamente consentito dall'accordo di licenza, senza l'esplicito consenso scritto da parte di Visioneer.

Legenda dei diritti limitati

L'uso, la duplicazione o la divulgazione sono soggetti a limitazioni secondo quanto stabilito dal sottoparagrafo (c) (1) (ii) della clausola 52.227-FAR14 sui diritti per i dati tecnici e il software per computer. Il materiale scansionato da questo prodotto può essere protetto da leggi statali e altre normative, quali le leggi sul copyright. Il cliente è interamente responsabile del rispetto di tali leggi e normative.

Sommario

1-Sicurezza.................................................................................................................. 1-1

Introduzione alla sicurezza.............................................................................................................1-1

Informazioni di sicurezza operativa...........................................................................................1-1

Informazioni elettriche ....................................................................................................................1-2

Avviso - Informazioni di sicurezza elettrica.................................................................1-2

Alimentazione elettrica .......................................................................................................1-3

Dispositivo di disinserimento............................................................................................1-3

Spegnimento di emergenza...........................................................................................................1-3

Informazioni di manutenzione.....................................................................................................1-3

Certificazione di sicurezza del prodotto ...................................................................................1-4

Informazioni per contattare il reparto EH&S (Environment, Health and Safety)..1-4

2-Benvenuti................................................................................................................ 2-1

Contenuto della confezione...........................................................................................................2-1

Requisiti di sistema............................................................................................................................2-1

Documentazione ................................................................................................................................2-2

Scanner Xerox® DocuMate® 3220...........................................................................................2-2

3-Assemblaggio dello scanner........................................................................... 3-1

Collegare il cavo di alimentazione dello scanner .................................................................3-2

4-Installazione.......................................................................................................... 4-1

Installazione del software e collegamento dello scanner................................................4-1

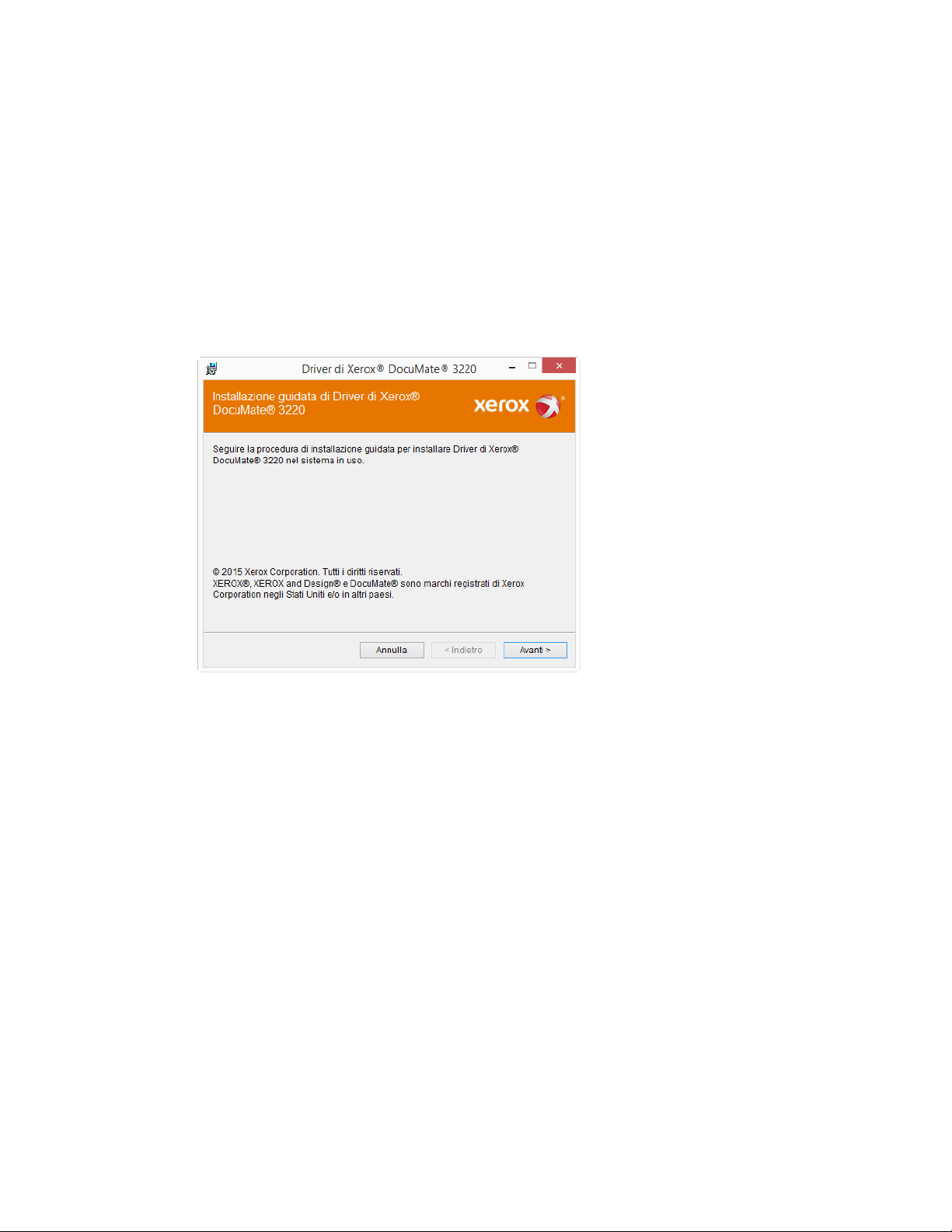

Installazione del driver dello scanner............................................................................4-5

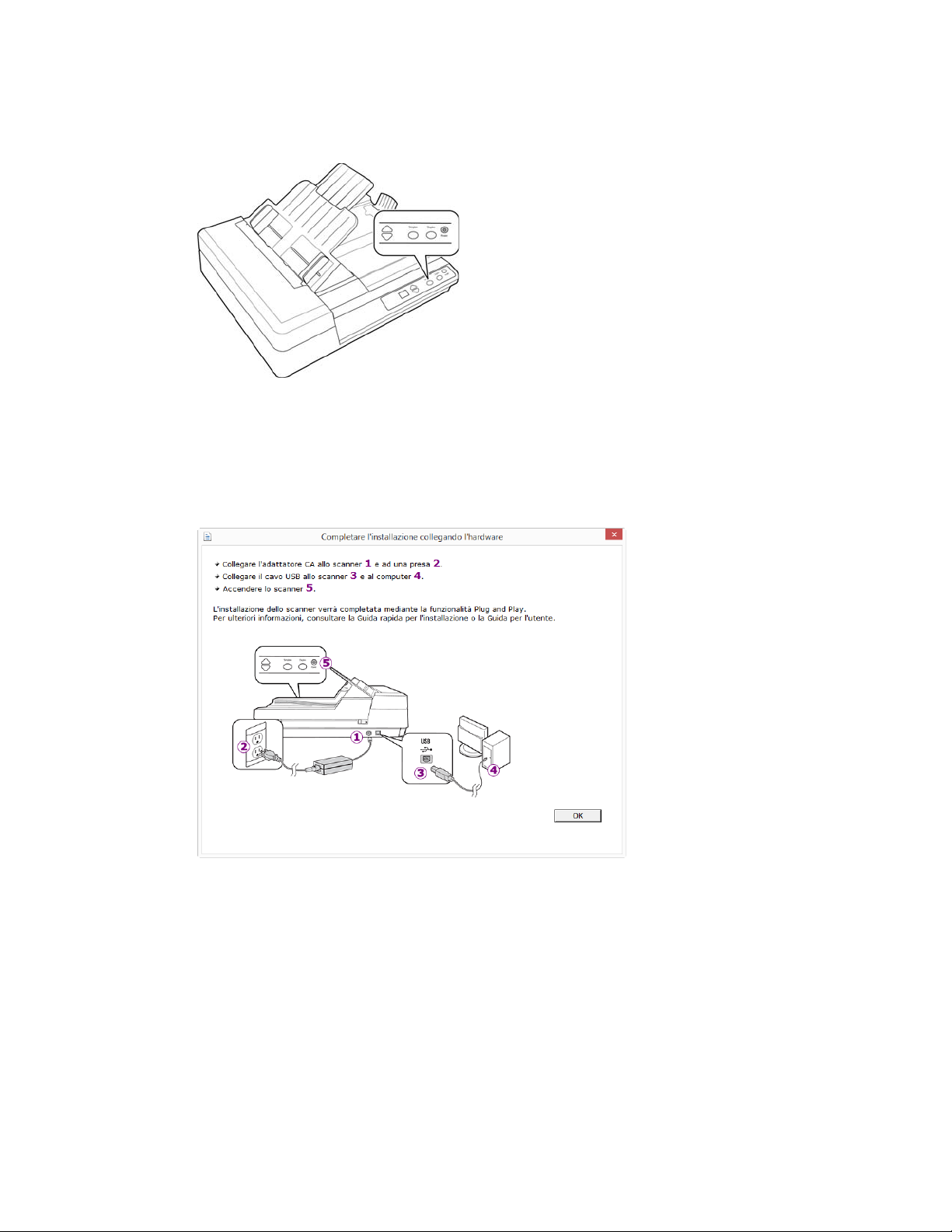

Collegamento del cavo USB e accensione dell'alimentazione..........................4-6

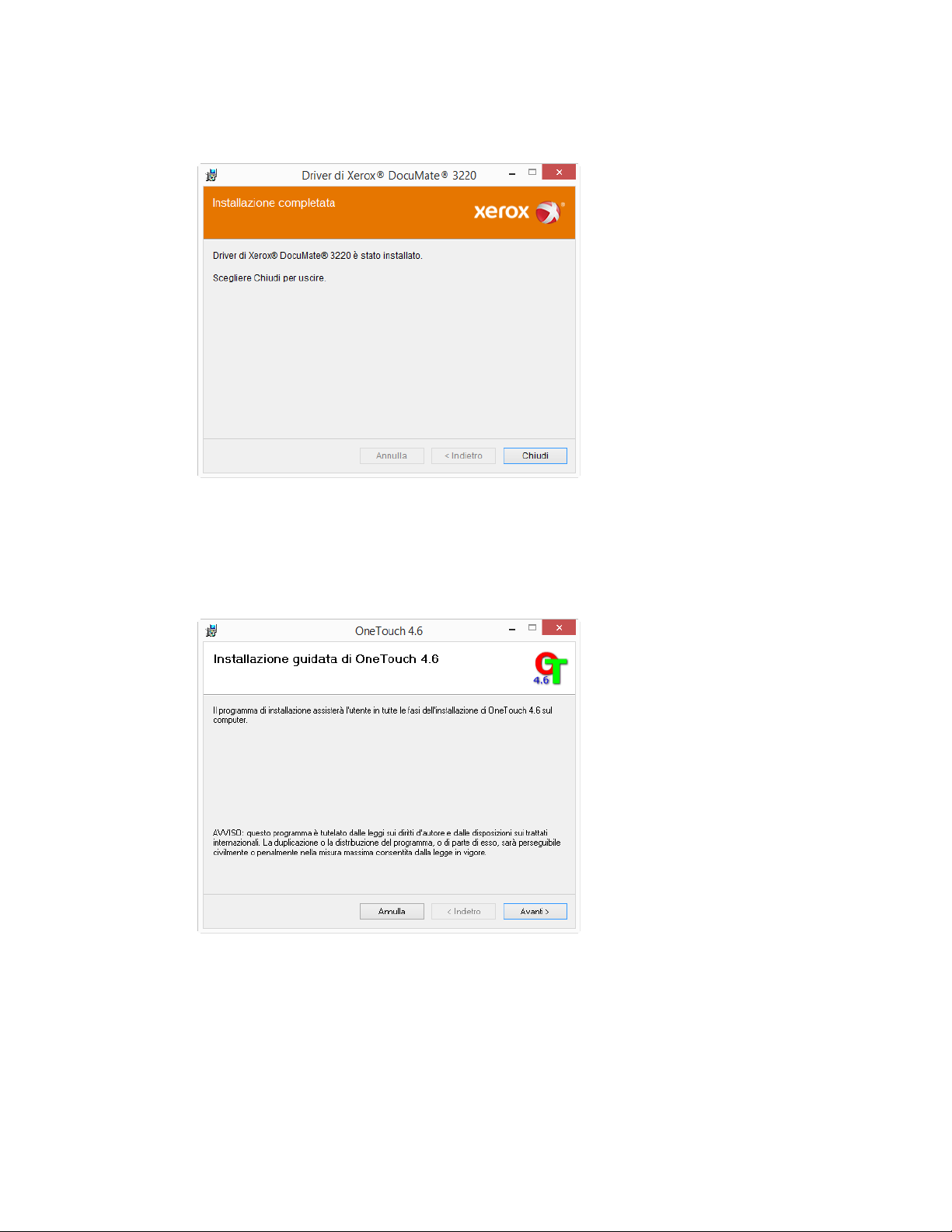

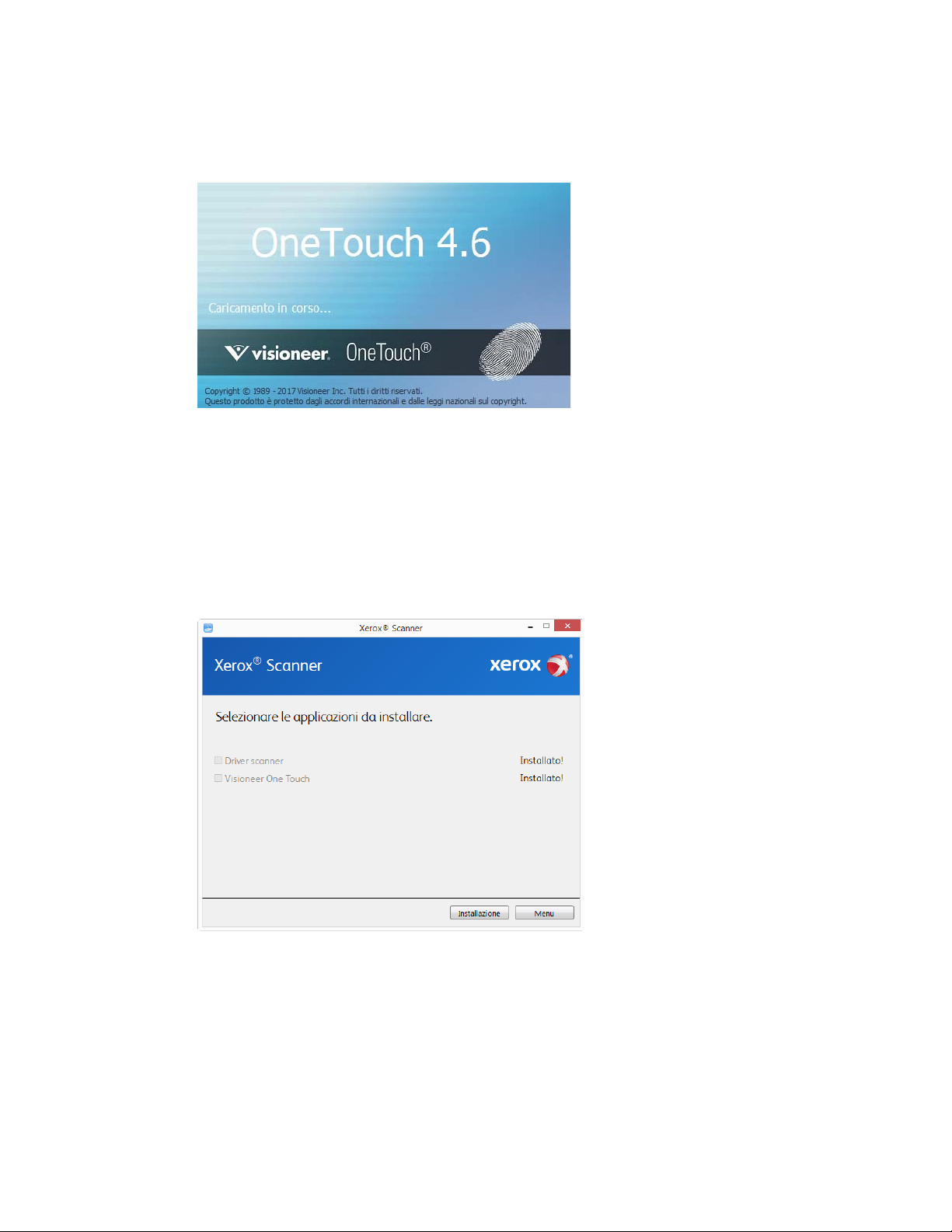

Installazione di Visioneer OneTouch.............................................................................4-8

Applicazioni aggiuntive disponibili con lo scanner..............................................................4-9

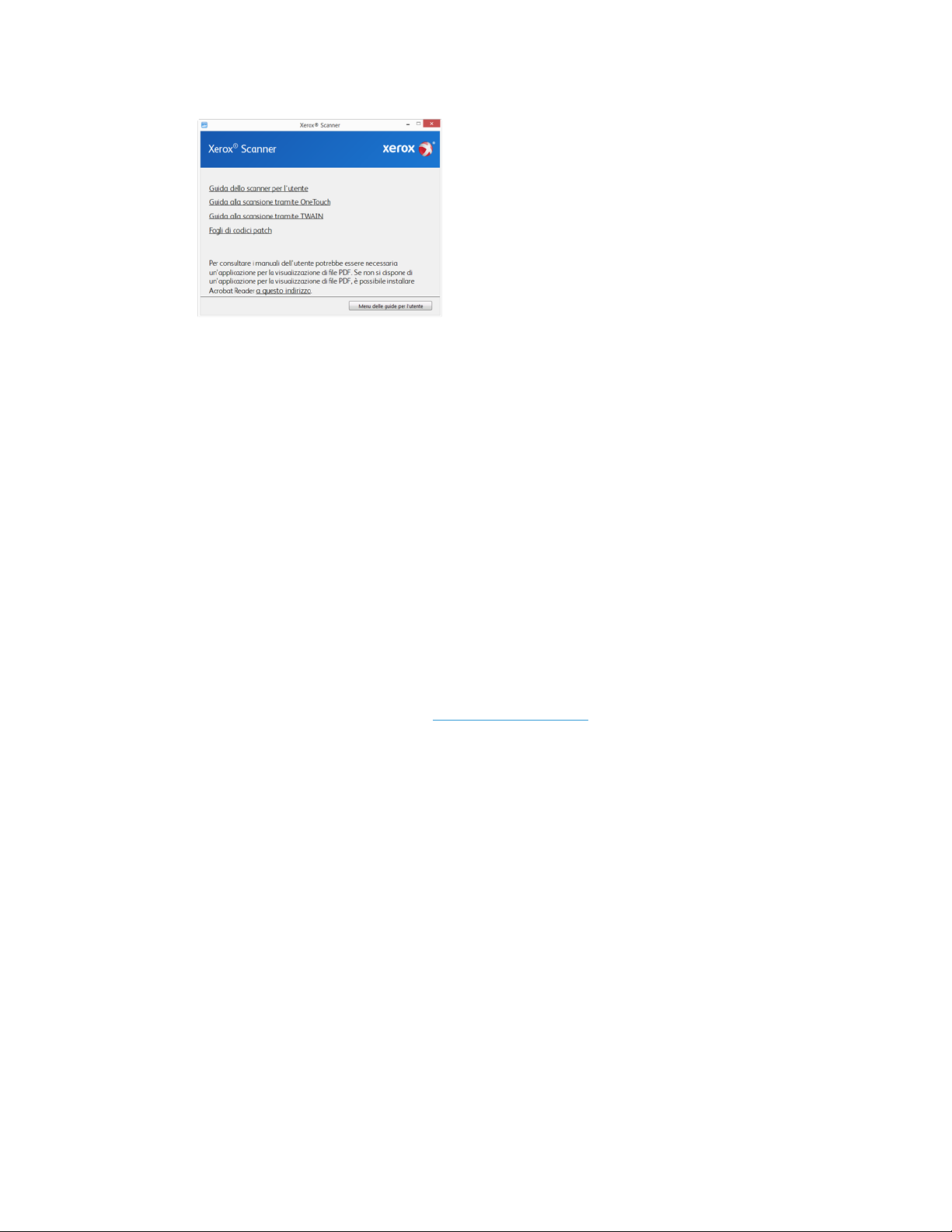

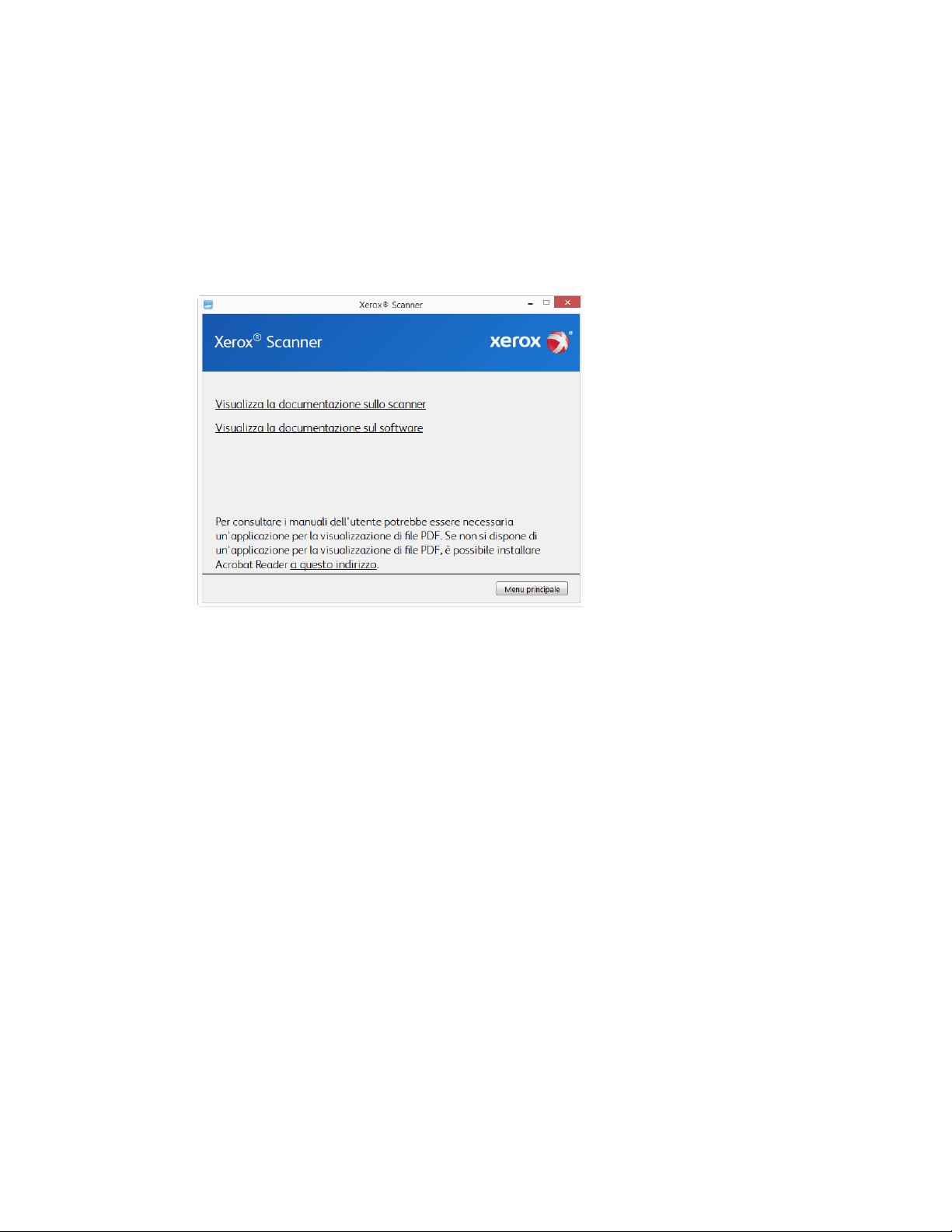

Visualizzazione delle guide per l'utente ................................................................................4-10

Registrazione dello scanner ........................................................................................................4-11

5-Caricamento dei documenti da scansionare.......................................... 5-1

Scansione mediante l'alimentatore automatico documenti (ADF)............................5-1

Tipi di documenti supportati.............................................................................................5-1

Documento di cui evitare la scansione.........................................................................5-2

Tipo di documenti non supportati..................................................................................5-2

Preparazione dei documenti alla scansione...............................................................5-3

Caricamento dei documenti .............................................................................................5-3

Scansione dal piano fisso................................................................................................................5-4

Tipi di documenti supportati.............................................................................................5-4

Caricamento dei documenti .............................................................................................5-4

Guida dello scanner per l’utente iii

Xerox® DocuMate® 3220 Scanner Sommario

Interfacce di scansione....................................................................................................................5-5

6-Manutenzione ...................................................................................................... 6-1

Precauzioni di sicurezza....................................................................................................................6-1

Proprietà dell’hardware....................................................................................................................6-1

Impostazioni relative al dispositivo................................................................................6-2

Impostazioni dei driver........................................................................................................6-3

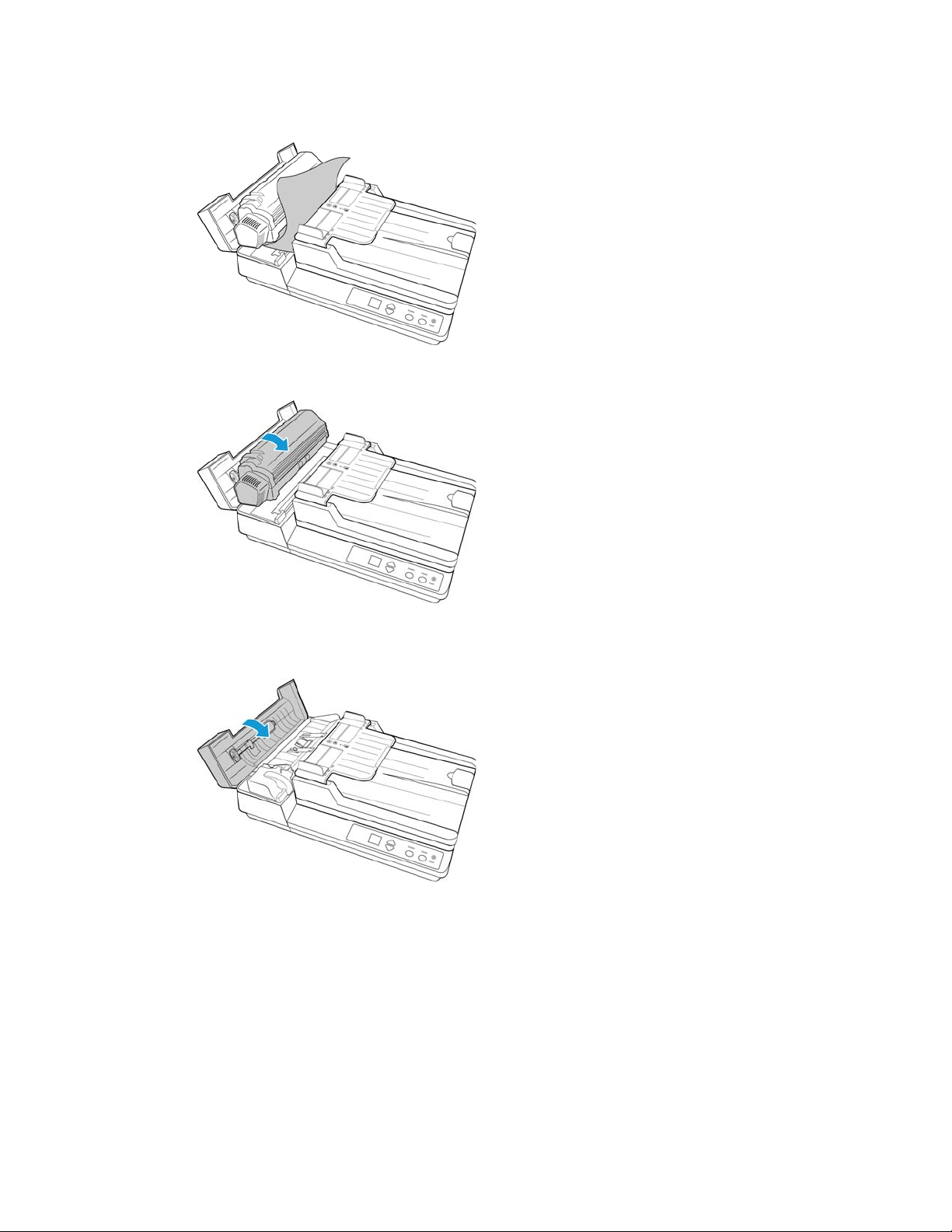

Rimozione della carta inceppata.................................................................................................6-3

Pulizia dello scanner ..........................................................................................................................6-4

Pulizia del piano fisso ...........................................................................................................6-6

Sostituzione del gruppo del pad dell'ADF ...............................................................................6-7

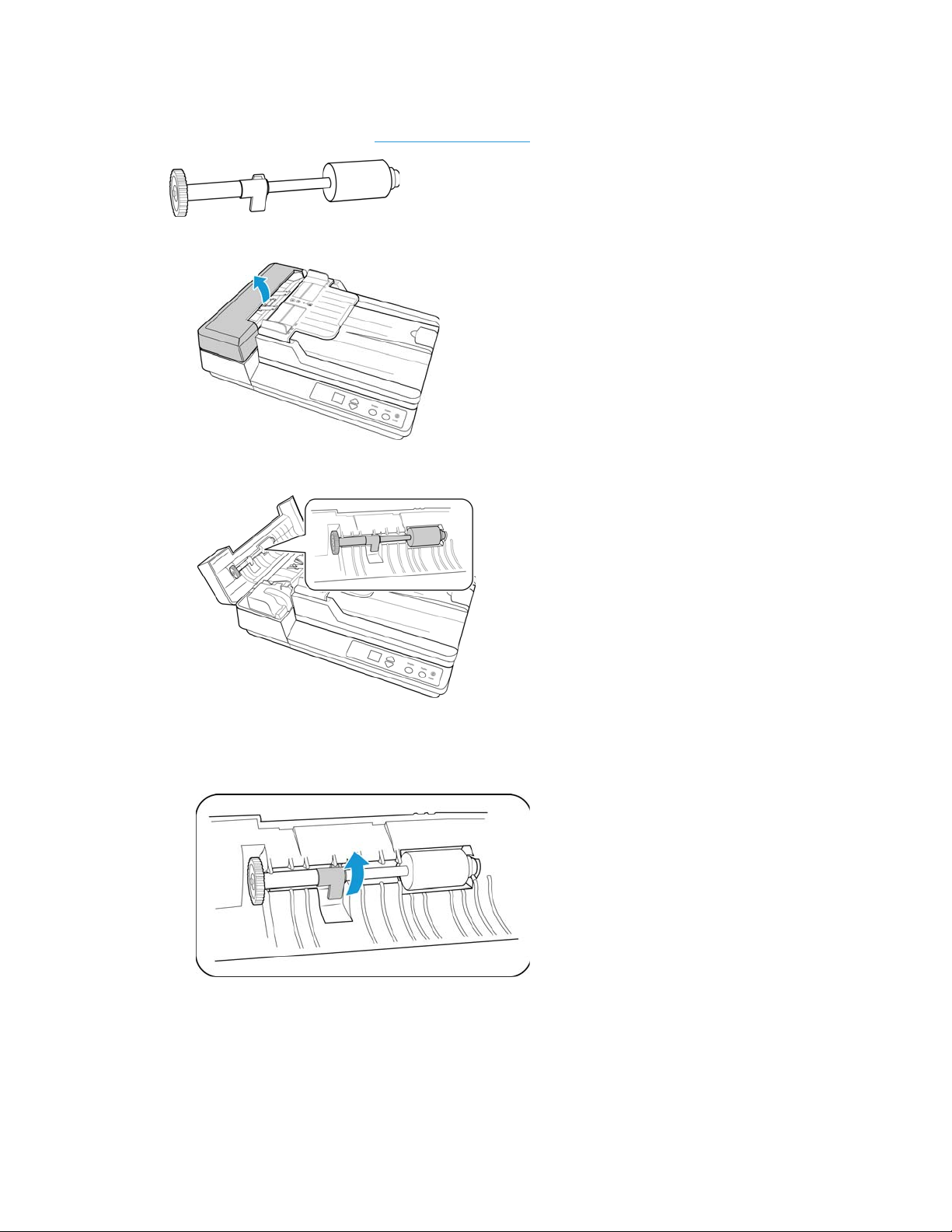

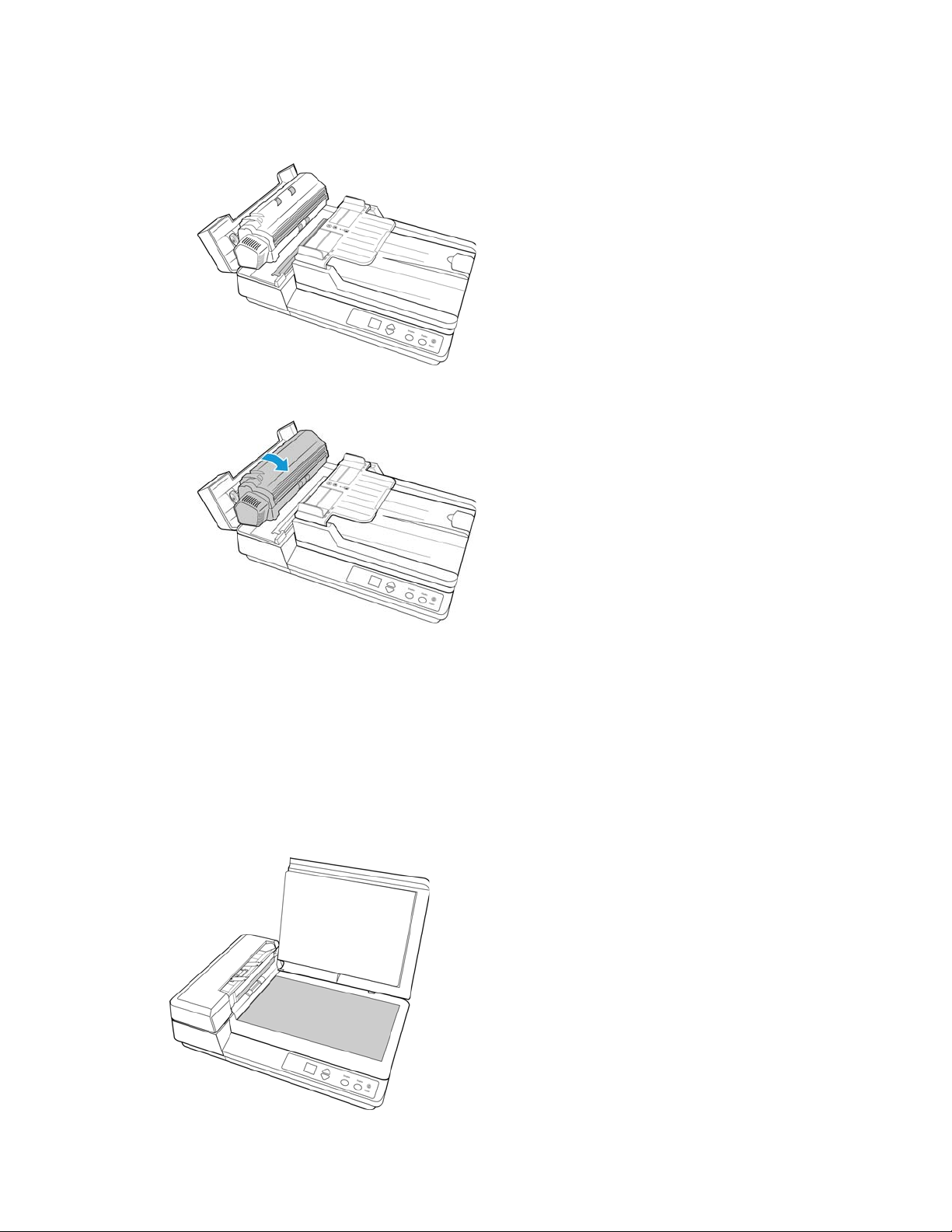

Sostituzione del gruppo del rullo..................................................................................................6-7

Risoluzione dei problemi..................................................................................................................6-9

Disinstallazione dello scanner....................................................................................................6-14

Specifiche dello scanner Xerox® DocuMate® 3220 ......................................................6-15

Elenco delle parti dello scanner Xerox® DocuMate® 3220........................................6-17

7-Appendice A: Informazioni sulle normative............................................ 7-1

Normative di base..............................................................................................................................7-1

Stati Uniti (Normative FCC) ..............................................................................................7-1

Unione Europea......................................................................................................................7-1

Turchia (Normativa RoHS).................................................................................................7-2

Normative per la copia.....................................................................................................................7-2

Stati Uniti...................................................................................................................................7-2

Canada .......................................................................................................................................7-3

Altri paesi...................................................................................................................................7-4

8-Appendice B: Informazioni sulla conformità.......................................... 8-1

Riciclaggio e smaltimento del prodotto ...................................................................................8-1

USA e Canada..........................................................................................................................8-1

Unione Europea......................................................................................................................8-1

ENERGY STAR per gli USA...............................................................................................................8-2

iv Guida dello scanner per l’utente

1. Sicurezza

Introduzione alla sicurezza

Avvisi e sicurezza

Leggere attentamente le istruzioni seguenti prima di utilizzare la macchina e consultarle secondo necessità per garantirne un funzionamento costante e sicuro.

Il prodotto e i materiali Xerox sono stati progettati e collaudati in modo da soddisfare i requisiti di sicurezza più rigorosi. Tali requisiti comprendono valutazione e certificazione da parte degli enti preposti e conformità alle normative sulle apparecchiature elettromagnetiche e gli standard ambientali riconosciuti.

AVV IS O:

I test e le prestazioni di sicurezza e ambientali di questo prodotto sono stati verificati utilizzando esclusivamente materiali Xerox. Modifiche non autorizzate, compresa l'aggiunta di nuove funzioni o la connessione di apparecchiature esterne, possono invalidare la certificazione del prodotto. Per ulteriori informazioni rivolgersi al proprio rappresentante Xerox.

Informazioni di sicurezza operativa

L'apparecchiatura e i materiali Xerox sono stati progettati e collaudati in modo da soddisfare i requisiti di sicurezza più rigorosi. Tali requisiti comprendono valutazione e approvazione da parte degli enti preposti e conformità agli standard ambientali riconosciuti.

Per garantire un funzionamento costante e sicuro dell'apparecchiatura Xerox, seguire sempre queste linee guida di sicurezza:

Cosa fare

• Seguire sempre tutti gli avvisi e le istruzioni accluse o riportate sull'apparecchiatura.

• Prima di pulire il prodotto, scollegarlo dalla presa elettrica. Utilizzare sempre materiali progettati specificatamente per questo prodotto; l'uso di altri materiali può generare prestazioni scadenti e creare situazioni pericolose. Non utilizzare detergenti spray, poiché in determinate condizioni possono essere esplosivi e infiammabili.

• Prestare sempre attenzione durante lo spostamento o il trasferimento dell'apparecchiatura.

• Posizionare sempre la macchina su una superficie di appoggio solida e sufficientemente robusta da sopportarne il peso.

• Posizionare sempre la macchina in un'area dotata di ventilazione e di spazio di manovra adeguato per interventi tecnici.

• Scollegare sempre l'apparecchiatura dalla presa elettrica prima di pulirla.

Note: questa apparecchiatura Xerox è dotata di un dispositivo di risparmio energetico per limitare il consumo di elettricità quando non viene utilizzata; può quindi essere lasciata sempre accesa.

User Guide 1-1

Xerox® DocuMate® 3220 Scanner Sicurezza

Cosa non fare

• Mai utilizzare un adattatore con messa a terra per collegare l'apparecchiatura a una presa elettrica priva del morsetto di terra.

• Mai tentare operazioni di manutenzione non descritte specificatamente in questa documentazione.

• Mai estrarre i coperchi o le protezioni fissate con viti, poiché al loro interno non vi sono aree riparabili dall'operatore.

• Mai posizionare la macchina vicino a un radiatore o altre fonti di calore.

• Mai aggirare o disattivare i dispositivi di blocco elettrici o meccanici.

• Mai posizionare questa apparecchiatura in luoghi in cui le persone possono inciampare sul cavo di alimentazione o calpestarlo.

Attenzione: Questo dispositivo non è inteso per l'uso nel campo di visione diretto

dello schermo.

Per evitare riflessi fastidiosi sullo schermo, non sistemare il dispositivo nel campo di visione diretto.

Informazioni elettriche

AVVISO - INFORMAZIONI DI SICUREZZA ELETTRICA

1. La presa elettrica destinata alla macchina deve soddisfare i requisiti specificati sulla targhetta dati riportata sul retro della macchina. Se non si è sicuri dei requisiti dell'alimentazione elettrica, consultare la società elettrica o un elettricista.

2. La presa deve essere installata vicino all'apparecchiatura e deve essere facilmente accessibile.

3. Utilizzare il cavo di alimentazione fornito in dotazione con la macchina. Non utilizzare una prolunga, né rimuovere o modificare la spina del cavo di alimentazione.

4. Inserire il cavo di alimentazione direttamente in una presa elettrica correttamente collegata a terra. Se non si è sicuri della messa a terra di una presa, consultare un elettricista.

5. Non utilizzare un adattatore per collegare un'apparecchiatura Xerox a una presa elettrica priva del terminale di terra.

6. Non posizionare questa apparecchiatura in luoghi in cui le persone possono inciampare sul cavo di alimentazione o calpestarlo.

7. Non posizionare alcun oggetto sul cavo di alimentazione.

8. Non aggirare o disattivare i dispositivi di blocco elettrici o meccanici.

9. Non spingere alcun oggetto negli alloggiamenti o nelle aperture della macchina, poiché ciò può provocare scosse elettriche o incendi.

1-2 User Guide

Sicurezza Xerox® DocuMate® 3220 Scanner

ALIMENTAZIONE ELETTRICA

• Questo prodotto deve essere utilizzato con il tipo di alimentazione elettrica indicata sulla targhetta dati del produttore. Se non si è sicuri dei requisiti dell'alimentazione elettrica, consultare la società elettrica.

• Collegare sempre l'apparecchiatura a una presa elettrica correttamente collegata a terra. In caso di dubbi, fare controllare la presa da un elettricista qualificato.

AVVISO: Questa apparecchiatura deve essere collegata a un circuito protettivo di

messa a terra.

Questa apparecchiatura deve essere collegata a un circuito protettivo di messa a terra ed è fornita di una spina con morsetto protettivo di terra. Per motivi di sicurezza, la spina può essere inserita solo in una presa elettrica dotata di messa a terra. Se non si riesce a inserire la spina nella presa, contattare il proprio elettricista per sostituire la presa.

DISPOSITIVO DI DISINSERIMENTO

Il cavo di alimentazione è il dispositivo di disinserimento di questa apparecchiatura. È collegato al lato della macchina. Per interrompere l'alimentazione elettrica all'apparecchiatura, scollegare il cavo di alimentazione dalla presa elettrica.

Spegnimento di emergenza

Se si verifica una delle condizioni seguenti, spegnere immediatamente la macchina e scollegare il cavo o i cavi di alimentazione dalla presa o dalle prese elettriche. Contattare un rappresentante del servizio di assistenza Xerox per risolvere il problema:

• L'apparecchiatura emette odori o rumori insoliti.

• Il cavo di alimentazione è danneggiato o consumato.

• È scattato un interruttore nel pannello a muro, un fusibile o un altro dispositivo di sicurezza.

• È stato versato un liquido nella macchina.

• La macchina è stata esposta all'acqua.

• Una parte qualsiasi della macchina è danneggiata.

Informazioni di manutenzione

1. Tutte le procedure di manutenzione del prodotto da parte dell'operatore sono descritte nella documentazione per l'utente allegata al prodotto.

2. Non eseguire sul prodotto operazioni di manutenzione non descritte nella documentazione per il cliente.

3. Non utilizzare detergenti spray. L'uso di detergenti non approvati può generare prestazioni scadenti dell'apparecchiatura e creare condizioni pericolose.

4. Utilizzare materiali e prodotti di pulizia indicati nel presente manuale.

User Guide 1-3

Xerox® DocuMate® 3220 Scanner Sicurezza

5. Non estrarre i coperchi o le protezioni fissate con viti, poiché al loro interno non vi sono parti riparabili dall'operatore.

6. Non eseguire procedure di manutenzione se non dietro istruzioni specifiche da parte di un rivenditore locale autorizzato o a meno che una procedura non sia descritta specificatamente nel manuale per l'utente.

Certificazione di sicurezza del prodotto

L'ente preposto certifica che questo prodotto è conforme agli standard di sicurezza elencati:

Standard

UL60950-1 (USA) CSA 22.2 No. 60950-1 (Canada)

IEC 60950-1

Informazioni per contattare il reparto EH&S (Environment, Health and Safety)

Informazioni di contatto

Per ulteriori informazioni sull'ambiente, la salute e la sicurezza relative a questo prodotto e ai materiali Xerox, contattare le linee di assistenza clienti seguenti:

USA e Canada / Europa (

USA e Canada / Europa (Fax): 1-585-422-8217

Te le f on o ): 1-800-ASK-XEROX

1-4 User Guide

2. Benvenuti

Il nuovo scanner consente di eseguire rapidamente la scansione solo fronte o fronte/retro di pile di documenti e di caricare sul computer le immagini elettroniche così ottenute.

Contenuto della confezione

Prima di procedere, verificare il contenuto della confezione. Se alcuni componenti risultano mancanti o danneggiati, rivolgersi al rivenditore da cui è stato acquistato lo scanner.

Xerox® DocuMate 3220 Guida rapida per l'installazione Scheda di supporto tecnico

Scheda di garanzia Cavo USB Alimentatore

Cavo di alimentazione Pad ADF sostitutivo Disco di installazione

Requisiti di sistema

• PC Pentium 4 o equivalente AMD

•Unità DVD-ROM

• Una porta Universal Serial Bus (USB)

• Sistema operativo Microsoft

– 7 a 32 bit o 64 bit (Service Pack 1)

– 8 e 8.1 a 32 bit o 64 bit

– 10 a 32 bit o 64 bit

•Spazio minimo disponibile su disco:

Windows®:

User Guide 2-1

Xerox® DocuMate® 3220 Scanner Benvenuti

8 9

– 350 MB per il driver dello scanner

– 750 MB per Visioneer OneTouch

– Da 1 a 2 GB per ciascuna applicazione aggiuntiva

• Monitor (Le impostazioni consigliate):

– Qualità dei colori a 16 o 32 bit

– Risoluzione impostata almeno su 800 x 600 pixel

Per le istruzioni sull'impostazione della qualità dei colori e della risoluzione dello schermo, consultare la documentazione di Windows.

Documentazione

La confezione include la seguente documentazione cartacea:

• Guida all'installazione: istruzioni generali sull'installazione e la configurazione dello scanner.

• Scheda di supporto tecnico: informazioni di contatto per il supporto tecnico e il servizio clienti e breve panoramica della garanzia standard sul prodotto.

• Scheda di garanzia: viene fornita per gli utenti in Russia e dovrebbe essere compilata come descritto sulla carta. Per tutti gli altri utenti, smaltire la scheda utilizzando le procedura di riciclaggio della carta.

Sul disco di installazione è disponibile la seguente documentazione in copia elettronica:

• Guida dello scanner per l'utente: linee guida per l'installazione, la configurazione, il funzionamento,la manutenzione, la sicurezza e la garanzia dello scanner.

• Guida alla scansione tramite OneTouch: istruzioni per la configurazione e la scansione tramite OneTouch.

• Guida alla scansione tramite TWAIN: istruzioni per l'accesso e la scansione tramite l'interfaccia TWAIN.

Scanner Xerox® DocuMate® 3220

1. Cassetto di input: mantiene i documenti nello scanner.

2. Guide della carta: possono essere regolate in base alla larghezza del documento.

2-2 User Guide

Benvenuti Xerox® DocuMate® 3220 Scanner

3. Alimentatore automatico documenti (ADF): consente di caricare i documenti nello scanner.

4. Coperchio dello scanner: protegge il documento da luce e possibile contaminazione.

5. Pannello di controllo: fornisce i controlli di scansione di OneTouch.

– Numero di LED: indica l'impostazione di scansione corrente per il pulsante Scan.

– Interruttore di alimentazione / Indicatore di stato: consente di accendere e spegnere

lo scanner. Mostra lo stato dello scanner.

– Pulsante Simplex: premere per eseguire la scansione di una sola facciata del

documento.

– Pulsante Duplex: premere per eseguire la scansione di entrambe le facciate del

documento.

– Interruttore di alimentazione / Indicatore di stato: consente di accendere e spegnere

lo scanner. Mostra lo stato dello scanner.

6. Cassetto di output: tiene in posizione i documenti passati nello scanner.

7. Blocco carta: mantiene i documenti nel cassetto di output.

8. Connettore di alimentazione: consente di collegare il cavo di alimentazione allo scanner.

9. Porta Universal Serial Bus (USB): consente di collegare lo scanner al computer.

User Guide 2-3

Xerox® DocuMate® 3220 Scanner Benvenuti

2-4 User Guide

3. Assemblaggio dello scanner

3 4

7 8

1. Rimuovere il nastro di spedizione dalla parte superiore e inferiore dello scanner.

User Guide 3-1

Xerox® DocuMate® 3220 Scanner Assemblaggio dello scanner

2. Sollevare il cassetto di input dal corpo dello scanner.

Quando il cassetto di input sarà posizionato correttamente, le linguette di supporto sulla piattaforma del cassetto scatteranno in posizione.

Per abbassare il cassetto di input:

1. Premere le linguette presenti su entrambi i lati della piattaforma del cassetto di input per sbloccarla.

2. Spingere il cassetto verso il corpo dello scanner.

Collegare il cavo di alimentazione dello scanner

Note: utilizzare solo l'alimentatore accluso allo scanner (APD DA-48M24). L'uso di un altro tipo di alimentatore può danneggiare lo scanner e invalidarne la garanzia.

1. Collegare il cavo di alimentazione alla porta di alimentazione dello scanner.

2. Collegare il cavo di alimentazione all'alimentatore e a una presa a muro.

3-2 User Guide

4. Installazione

Leggere i punti seguenti prima di iniziare il processo di installazione:

• Se durante l'installazione viene richiesto di riavviare il sistema, selezionare "No". Completare l'installazione del software, quindi chiudere tutte le finestre aperte e riavviare il computer.

• Le informazioni riportate in questa guida possono riguardare software non fornito con lo scanner acquistato. Ignorare eventuali informazioni sul software non applicabili al prodotto scelto.

• Se sul computer è in esecuzione un software antivirus o antispyware, è possibile che durante l'installazione vengano visualizzati avvisi o messaggi che chiedono di autorizzare il proseguimento dell'installazione. Benché i messaggi siano diversi a seconda del software installato sul computer, consentire in ogni caso il proseguimento dell'installazione se tale opzione è disponibile. In alternativa è possibile disattivare il software antivirus o antispyware prima di installare lo scanner, ma in tal caso accertarsi di riattivarlo al termine dell'installazione.

• Se sul computer è in esecuzione Windows 7 e versioni successive, può essere visualizzata la schermata Controllo dell'account utente di Windows, che chiede di confermare le modifiche di sistema. Fare clic sul pulsante Continua per consentire il proseguimento dell'installazione.

Installazione del software e collegamento dello scanner

1. Avviare Microsoft Windows e accertarsi che non vi siano altre applicazioni in esecuzione.

2. Inserire il disco di installazione nell'unità DVD-ROM del computer.

Il disco viene avviato automaticamente e viene visualizzata la finestra Seleziona lingua.

User Guide 4-1

Xerox® DocuMate® 3220 Scanner Installazione

3. Selezionare la lingua dall'elenco delle lingue disponibili. Fare clic su OK.

Il menu principale del disco viene visualizzato nella lingua selezionata.

Note: se il DVD non si avvia, controllare quanto segue:

– Accertarsi che lo sportello dell'unità DVD sia completamente chiuso.

– Accertarsi che il DVD sia stato inserito nell'unità nella giusta direzione (lato con

l'etichetta rivolto verso l'alto).

Per avviare manualmente il DVD:

– Aprire Risorse del computer di Windows. A tale scopo è possibile fare doppio clic

sull'icona Risorse del computer sul desktop.

– Fare doppio clic sull'icona corrispondente all'unità DVD-ROM.

– Dovrebbe essere visualizzato il menu d'installazione del DVD.

Se il menu non viene visualizzato:

– Dall'elenco di file sul DVD, fare doppio clic sul file chiamato setup.exe.

4. Il programma di installazione richiederà l'autorizzazione di cercare online se sono disponibili aggiornamenti per il software. Seleziona No per installare il software solo sul disco.

5. Se la ricerca di aggiornamenti online viene approvata, il software verifica come prima cosa se il programma di installazione contiene versioni più recenti.

4-2 User Guide

Installazione Xerox® DocuMate® 3220 Scanner

6. Inserire un'estremità del cavo USB nella porta USB dello scanner e l'altra estremità in una porta USB del computer. Accendere lo scanner.

Note: Seleziona Annulla per installare il software solo sul disco.

7. Al termine dell'operazione, viene visualizzato il Menu principale.

8. Nel menu principale, selezionare Installa software.

User Guide 4-3

Xerox® DocuMate® 3220 Scanner Installazione

9. Assicurarsi che sia selezionata la casella Driver scanner e Visioneer OneTouch.

Note: le applicazioni fornite con lo scanner possono differire leggermente da quelle elencate nella finestra.

10. Se una versione del software è già installata nel sistema, l'opzione sarà disattivata. Tuttavia, se è disponibile una versione più recente sul disco oppure online, sarà possibile eseguire l'aggiornamento selezionato il pulsante appropriato.

11. Se il software sul disco è aggiornato, verrà installato dal DVD. Tuttavia, se sono disponibili nuove versioni online, il pulsante Web verrà visualizzato e selezionato per impostazione predefinita.

Seleziona la risorsa desiderata da cui installare il software.

12. Se è stato selezionato uno dei pulsanti Web, sarà prima necessario scaricare il software facendo clic su Scarica ora. Le dimensioni totali del download sono visualizzate in basso.

13. Una volta avviato il download, è possibile metterlo in pausa. Se sono necessarie modifiche alle selezioni, fare clic su Reset mentre il download è in pausa. Questa operazione consente la modifica delle impostazioni.

4-4 User Guide

Installazione Xerox® DocuMate® 3220 Scanner

Note: Facendo clic sul pulsante Reset nel menu principale o nel menu di installazione si determina l'eliminazione sia dei file parzialmente eseguiti sia dei file precedentemente scaricati. Per effettuare l'installazione è necessario scaricare di nuovo i file oppure utilizzare il DVD.

14. Una volta completato il download di tutto il software, fare clic su Installa ora.

15. Fare clic su Installa ora.

INSTALLAZIONE DEL DRIVER DELLO SCANNER

Innanzitutto viene avviata l'installazione del driver dello scanner.

1. Fare clic su Avanti.

2. Leggere l'accordo di licenza Xerox nella finestra visualizzata. Se si accettano i termini dell'accordo, selezionare Accetto, quindi fare clic su Avanti.

Se si sceglie di non accettare il contratto di licenza, fare clic su Annulla. Fare clic su Chiudi nella finestra Installazione interrotta.

3. Il software verrà installato.

User Guide 4-5

Xerox® DocuMate® 3220 Scanner Installazione

4. Arrestarsi quando viene visualizzata la finestra "Completare l'installazione collegando l'hardware". Non fare ancora clic su OK. Lasciare aperta la finestra e passare alla Appendice successiva.

Note: Se il diagramma di connessione dello scanner riportato di seguito non viene visualizzato sullo schermo, arrestarsi e seguire le istruzioni descritte nella sezione seguente per la connessione dello scanner.

COLLEGAMENTO DEL CAVO USB E ACCENSIONE DELL'ALIMENTAZIONE

Se non lo scanner non è stato collegato in precedenza, procedere seguendo le istruzioni riportate in basso.

1. Rimuovere l'eventuale nastro protettivo dal cavo USB.

2. Inserire l'estremità piatta del cavo USB in una porta USB disponibile sul retro del computer.

3. Inserire l'estremità quadrata del cavo USB nella porta USB di output sul retro dello scanner.

Se lo spinotto non si collega facilmente, accertarsi che se ne stia tentando l'inserimento corretto. Non forzare lo spinotto nella connessione.

4-6 User Guide

Installazione Xerox® DocuMate® 3220 Scanner

4. Accendere lo scanner. Nella figura riportata di seguito è indicata la posizione dell'interruzione di alimentazione dello scanner.

L'indicatore di stato inizia a lampeggiare per indicare che lo scanner è alimentato.

Il computer riconosce che è stato collegato uno scanner alla porta USB e carica automaticamente il software di esecuzione appropriato.

5. Quando si è sicuri che il software è stato caricato completamente, tornare alla finestra "Completare l'installazione collegando l'hardware".

6. Fare clic su OK.

User Guide 4-7

Xerox® DocuMate® 3220 Scanner Installazione

7. Fare clic su Chiudi nella finestra Installazione del driver completata per chiudere e uscire dal programma di installazione del driver.

INSTALLAZIONE DI VISIONEER ONETOUCH

L'installazione del software Visioneer OneTouch si avvierà automaticamente dopo aver selezionato Chiudi nella finestra Installazione del driver completata.

1. Nella finestra iniziale dell'Installazione guidata di OneTouch, fare clic su Avanti.

2. Leggere l'accordo di licenza di Visioneer nella finestra visualizzata. Se si accettano i termini dell'accordo, selezionare Accetto, quindi fare clic su Avanti.

Se si sceglie di non accettare l'accordo di licenza, l'installazione verrà interrotta e il software OneTouch non verrà installato.

Il software Visioneer OneTouch verrà installato selezionando Avanti sulla finestra relativa all'accordo di licenza di Visioneer.

3. Fare clic su Chiudi nella finestra Installazione di Visioneer OneTouch completata per chiudere e uscire dal programma di installazione.

4-8 User Guide

Installazione Xerox® DocuMate® 3220 Scanner

4. Al termine dell'installazione di OneTouch, viene visualizzata una schermata iniziale mentre il software esegue l'inizializzazione e cerca gli scanner installati. Prima di utilizzare OneTouch è necessario attendere la scomparsa di questa schermata.

Note: se è stata selezionata l'installazione di altro software dal DVD, tale installazione verrà avviata automaticamente dopo che l'utente ha fatto clic su Chiudi nella finestra visualizzata a completamento dell'installazione.

Applicazioni aggiuntive disponibili con lo scanner

Lo scanner include ulteriori applicazioni gratuite descritte nella tabella riportata di seguito.

1. Tornare al menu principale del disco e fare clic su Installa software.

2. Se una versione del software è già installata nel sistema, l'opzione sarà disattivata. Tuttavia, se è disponibile una versione più recente sul disco oppure online, sarà possibile eseguire l'aggiornamento selezionato il pulsante appropriato.

3. Se il software sul disco è aggiornato, verrà installato dal DVD. Tuttavia, se sono disponibili nuove versioni online, il pulsante Web verrà visualizzato e selezionato per impostazione predefinita.

Seleziona la risorsa desiderata da cui installare il software.

User Guide 4-9

Xerox® DocuMate® 3220 Scanner Installazione

4. Se è stato selezionato uno dei pulsanti Web, sarà prima necessario scaricare il software facendo clic su Scarica ora. Le dimensioni totali del download sono visualizzate in basso.

5. Selezionare le applicazioni aggiuntive che si desidera installare e fare clic su Installa ora.

6. Seguire le istruzioni sullo schermo per installare ciascun prodotto aggiuntivo.

Visualizzazione delle guide per l'utente

1. Tornare alla finestra del menu principale e fare clic su Visualizza le guide per l'utente.

2. Fare clic su Visualizza la documentazione sullo scanner per accedere alla guida dello scanner per l'utente e alle guide alla scansione di OneTouch e dell'interfaccia TWAIN.

– Guida dello scanner per l'utente: Linee guida per l'installazione, la configurazione, il

funzionamento,la manutenzione, la sicurezza e la garanzia dello scanner.

– Guida alla scansione tramite OneTouch: Istruzioni per la configurazione e la scansione

tramite OneTouch.

– Guida alla scansione tramite TWAIN: Istruzioni per l'accesso e la scansione tramite

l'interfaccia TWAIN.

Fare clic su "Visualizza la documentazione sul software" per accedere alle guide per l'utente relative alle applicazioni software fornite con lo scanner.

Da una di queste finestre delle guide per l'utente, fare clic sul pulsante relativo al menu delle guide per l'utente per tornare alla finestra principale, quindi selezionare la sezione relativa alla documentazione aggiuntiva per visualizzare le guide per l'utente.

4-10 User Guide

Installazione Xerox® DocuMate® 3220 Scanner

Finestra della documentazione sullo scanner

3. Fare clic sui collegamenti delle guide che si desidera visualizzare.

4. Al termine, fare clic su Menu principale per tornare alla finestra del menu principale e fare clic su Esci.

5. Estrarre il disco di installazione e conservarlo in un luogo sicuro.

Registrazione dello scanner

La registrazione dello scanner è importante, poiché consente di accedere al servizio di assistenza telefonica gratuita e agli aggiornamenti software per lo scanner.

Per registrare lo scanner:

Per registrare lo scanner è necessaria una connessione a Internet attiva. Se non si dispone dell’accesso a Internet è possibile rivolgersi al servizio clienti per registrare lo scanner. Consultare la scheda di supporto tecnico fornita insieme allo scanner per conoscere i recapiti del servizio clienti.

1. Aprire una finestra di Internet Explorer o altro browser installato sul computer.

2. Nel campo dell’indirizzo Web digitare www.xeroxscanners.com

3. Premere il tasto Invio sulla tastiera o fare clic sull’opzione a schermo per andare al sito Web.

4. Quando viene caricata la pagina degli scanner Xerox fare clic su Support.

5. Alla pagina di supporto dei prodotti fare clic sul collegamento Register Your Product.

6. Compilare il modulo di registrazione, tutti i campi obbligatori sono contrassegnati da un asterisco (*).

Per la registrazione è necessario immettere un indirizzo di posta elettronica valido.

Viene richiesta l’immissione del numero di serie dello scanner, che si trova sulla parte posteriore dello dispositivo.

7. Dopo aver compilato il modulo, fare clic su Submit Your Registration per completare la registrazione.

User Guide 4-11

Xerox® DocuMate® 3220 Scanner Installazione

4-12 User Guide

5. Caricamento dei documenti da

scansionare

Rimuovere sempre eventuali punti di spillatrice o graffette dai documenti prima di inserirli nell'alimentatore della carta dello scanner, poiché possono fare inceppare il meccanismo di alimentazione e graffiare i componenti interni. Eliminare inoltre eventuali etichette, adesivi o appunti Post-It™ che possono fuoriuscire durante il processo di scansione e incepparsi nello scanner. Un tale uso errato dello scanner ne invalida la garanzia.

Visitare l’indirizzo www.xeroxscanners.com collegamento relativo al programma di garanzia per visualizzare i termini e le condizioni di garanzia per lo scanner in uso.

, selezionare il prodotto in uso, quindi fare clic sul

Scansione mediante l'alimentatore automatico documenti (ADF)

TIPI DI DOCUMENTI SUPPORTATI

Con questo scanner è possibile scansionare i seguenti tipi di documenti:

• Quantità massima di carta nel cassetto di input

– Circa 50 pagine di carta per stampante nuova, 75–80 g/m² (20 libbre)

•Formato del documento

– Dimensione minima (larghezza x lunghezza): 89 x 89 mm (3,5 x 3,5 pollici)

– Dimensione massima (larghezza x lunghezza): 222 x 356 mm (8,75 x 14 pollici)

– Lunghezza max con documento lungo abilitato – 965 mm (38 pollici)

Si consiglia di eseguire la scansione una pagina alla volta nel caso di documenti con lunghezza superiore a 356 mm (14 pollici).

• Pile di documenti mescolati

– Scanner da min a max senza documento lungo abilitato

Disporre i documenti in modo che tutti gli elementi siano centrati nella pila. Il sensore documenti, i rulli di separazione della carta e di alimentazione sono posizionati al centro del percorso della carta. Elementi più piccoli non verranno rilevati in caso di scostamento dal sensore della carta. Questo provocherà problemi di alimentazione e inceppamenti.

• Grammatura carta tra 60–105 g/m² (16–28 libbre)

User Guide 5-1

Xerox® DocuMate® 3220 Scanner Caricamento dei documenti da scansionare

DOCUMENTO DI CUI EVITARE LA SCANSIONE

Sebbene sia possibile digitalizzare documenti di questo elenco, tali scansioni riducono il ciclo di vita dello scanner. Sarà necessaria una manutenzione più frequente e le parti di ricambio si consumeranno prima. Scansioni di questo tipo tendono a creare più spesso problemi di inceppamento della carta e i documenti originali possono danneggiarsi. Se si decide di effettuare una scansione simile, è consigliabile utilizzare un volume ridotto di documenti. Questo utilizzo riduce l'aspettativa di vita dello scanner e delle parti di ricambio.

La scansione dei documenti indicati in questo elenco è sconsigliata e, se possibile, va evitata.

• Documenti arricciati, stropicciati o piegati che possono causare inceppamenti della carta o l’alimentazione contemporanea di più pagine nello scanner.

• Carta perforata o punzonata che potrebbe strapparsi con il rullo di separazione.

• Carta patinata o fotografie in cui il rivestimento può sfaldarsi durante la scansione e lasciare residui nello scanner.

• Carta estremamente liscia, lucida o a trama complessa che può causare lo scivolamento dei rulli di alimentazione della carta sulla pagina con conseguente segnalazione di inceppamento.

• Carta copiativa senza carbonio che può strapparsi in fase di alimentazione nello scanner e lasciare striature sulla pagina con la pressione dei rulli. In fase di scansione, il rivestimento di sostanze chimiche di questa carta si consuma a contatto con i rulli, incrementando i problemi di alimentazione e di inceppamento della carta.

• Carta parzialmente trasparente come la carta da lucido perché tutte le immagini sul lato opposto della pagina o lo sfondo nero appariranno nelle immagini scansionate.

TIPO DI DOCUMENTI NON SUPPORTATI

Non eseguire la scansione dei seguenti tipi di documenti poiché possono danneggiare lo scanner.

• Elementi non inclusi tra i formati, la grammatura e il peso supportati indicati in questo documento.

• Carta non rettangolare o di forma irregolare che causa il rilevamento e la segnalazione di errori di inclinazione del documento o inceppamenti della carta.

• Carta carbone che lascerà residui nello scanner e sui rulli che verranno trasferiti alla successiva serie di documenti scansionati.

• Documenti con elementi duri, ad esempio graffette, rilegatori e punti metallici.

• Documenti con inchiostro bagnato o bianco sporco.

• Carta termica o fotosensibile.

• Fogli di lavagna luminosa, pellicola di plastica, pellicole fotografiche e qualsiasi altro tipo di elemento in plastica trasparente o parzialmente trasparente.

• Documenti incollati insieme.

• Fogli di tessuto o metallici.

5-2 User Guide

Caricamento dei documenti da scansionare Xerox® DocuMate® 3220 Scanner

PREPARAZIONE DEI DOCUMENTI ALLA SCANSIONE

• Sfogliare i documenti per assicurarsi che tutte le pagine nella pila siano separate.

• Piegare, quindi appiattire la pila di documenti per assicurarsi che i bordi orizzontali siano allineati ed evitare che la carta venga inclinata in fase di inserimento nello scanner.

• Afferrare le estremità per allineare i bordi guida obliquamente e impedire che più pagine vengano alimentate contemporaneamente.

CARICAMENTO DEI DOCUMENTI

1. Estrarre l'estensione del cassetto di input e regolarla in base alla larghezza dei fogli.

2. Caricare la pila di documenti con la parte stampata rivolta verso l'alto e la parte superiore inserita nell'alimentatore automatico documenti.

User Guide 5-3

Xerox® DocuMate® 3220 Scanner Caricamento dei documenti da scansionare

3. È ora possibile scansionare i documenti usando i pulsanti dello scanner, OneTouch o una delle altre interfacce di scansione.

Scansione dal piano fisso

TIPI DI DOCUMENTI SUPPORTATI

Con questo scanner è possibile scansionare i seguenti tipi di documenti.

•Formato del documento

– Dimensione minima (larghezza x lunghezza): 4 x 4 mm (0,15 x 0,15 pollici)

– Dimensione massima (larghezza x lunghezza): 216 x 299 mm (8,5 x 11,78 pollici)

CARICAMENTO DEI DOCUMENTI

Utilizzare il piano fisso per scansionare documenti su carta più leggera, ad esempio le ricevute delle carte di credito oppure elementi che non possono essere scansionati con l'alimentatore automatico documenti, ad esempio le pagine di un libro.

Note: Lo scanner rileva automaticamente la presenza di carta nell'ADF e scansionerà le pagine contenute: per questo motivo è necessario rimuovere le pagine prima di effettuare la scansione sul piano fisso.

1. Sollevare il coperchio dello scanner e posizionare il documento sul piano fisso con la parte stampata rivolta verso il basso.

2. Allineare il foglio alla freccia sugli indicatori di riferimento, quindi chiudere il coperchio.

3. È ora possibile scansionare il documento usando i pulsanti dello scanner, OneTouch o una delle altre interfacce di scansione.

5-4 User Guide

Caricamento dei documenti da scansionare Xerox® DocuMate® 3220 Scanner

Interfacce di scansione

• Pulsanti dello scanner di OneTouch: premendo il pulsante Simplex o Duplex, i documenti vengono scansionati usando le impostazioni di scansione indicate dal numero di LED. Le immagini scansionate vengono quindi inviate a un'applicazione software sul computer.

Pannello dei pulsanti di OneTouch: utilizzare questa opzione per eseguire la scansione dallo schermo del computer. Effettuare scansioni dal pannello dei pulsanti di OneTouch a video equivale a premere un pulsante dello scanner, con la differenza che si fa clic su un'icona che rappresenta il pulsante dello scanner.

Per istruzioni, consultare la guida alla scansione tramite OneTouch presente sul disco di installazione. È possibile anche fare clic sul pulsante ? nella finestra delle proprietà di OneTouch per leggere le istruzioni con un browser.

User Guide 5-5

Xerox® DocuMate® 3220 Scanner Caricamento dei documenti da scansionare

• Interfaccia TWAIN e WIA: questa opzione utilizza l'interfaccia TWAIN dello scanner per la scansione. Consente di effettuare scansioni da vari programmi installati sul computer. Selezionare le opzioni di scansione prima di procedere all'operazione, inserire il documento nello scanner, quindi fare clic su un pulsante nella finestra dell'interfaccia TWAIN.

Per istruzioni, consultare la guida alla scansione tramite TWAIN presente sul disco di installazione. È possibile anche fare clic sul pulsante ? nell'interfaccia TWAIN per leggere le istruzioni con un browser.

5-6 User Guide

6. Manutenzione

La presente sezione contiene informazioni relative a manutenzione, risoluzione dei problemi, disinstallazione, specifiche dello scanner e parti di ricambio.

Precauzioni di sicurezza

Per garantire un funzionamento costante e sicuro dell'apparecchiatura Xerox, seguire sempre queste linee guida di sicurezza:

Cosa fare

• Seguire sempre tutti gli avvisi e le istruzioni accluse o riportate sull'apparecchiatura.

• Prima di pulire il prodotto, scollegarlo dalla presa elettrica.

• Prestare sempre attenzione durante lo spostamento o il trasferimento dell'apparecchiatura.

• Posizionare sempre la macchina su una superficie di appoggio solida e sufficientemente robusta da sopportarne il peso.

• Posizionare sempre la macchina in un'area dotata di ventilazione e di spazio di manovra adeguato per interventi tecnici.

• Scollegare sempre l'apparecchiatura dalla presa elettrica prima di pulirla.

• questa apparecchiatura Xerox è dotata di un dispositivo di risparmio energetico per limitare il consumo di elettricità quando non viene utilizzata; può quindi essere lasciata sempre accesa.

Cosa non fare

• Mai utilizzare un adattatore con messa a terra per collegare l'apparecchiatura a una presa elettrica priva del morsetto di terra.

• Mai tentare operazioni di manutenzione non descritte specificatamente in questa documentazione.

• Mai estrarre i coperchi o le protezioni fissate con viti, poiché al loro interno non vi sono aree riparabili dall'operatore.

• Mai posizionare la macchina vicino a un radiatore o altre fonti di calore.

• Mai aggirare o disattivare i dispositivi di blocco elettrici o meccanici.

• Mai posizionare questa apparecchiatura in luoghi in cui le persone possono inciampare sul cavo di alimentazione o calpestarlo.

Proprietà dell’hardware

È possibile utilizzare la pagina delle proprietà dello scanner per tenere traccia della manutenzione, cambiare alcune opzioni dell’hardware, configurare il comportamento dell’interfaccia dello scanner e regolare le opzioni dell’applicazione che possono essere disponibili per lo scanner.

Per aprire la pagina delle proprietà dell’hardware dello scanner:

• Windows 7 e versioni successive: nel Pannello di controllo di Windows aprire Hardware e suoni, quindi Dispositivi e stampanti. Fare clic con il pulsante destro del mouse sullo

scanner, quindi selezionare Proprietà digitalizzazione nell’elenco.

User Guide 6-1

Xerox® DocuMate® 3220 Scanner Manutenzione

IMPOSTAZIONI RELATIVE AL DISPOSITIVO

Le opzioni in questa scheda saranno disponibili a seconda che la funzione sia supportata dall'hardware dello scanner. Ignorare eventuali informazioni sulle funzioni non visibili nell'interfaccia dello scanner.

Dettagli sullo scanner

• Versione firmware: numero di versione del chip del processore corrente.

• Numero di serie: numero identificativo univoco dello scanner.

• Versione LLD: versione del driver di base dello scanner. Non si tratta della versione del software OneTouch oppure delle versioni dei driver TWAIN o WIA.

• Versione driver: versione del driver TWAIN dello scanner.

Configurazione dello scanner

• Contatori: fare clic sul pulsante di reimpostazione accanto al contatore se si desidera ripristinare il valore 0.

Regolazione dell’alimentazione

• Modalità sospensione: si tratta della modalità di risparmio energetico attiva quando lo scanner non è in uso. È possibile regolare il tempo per cui lo scanner rimane in attesa prima di entrare in modalità di risparmio energetico.

Fare clic sul pulsante di inserimento verde per salvare le modifiche nel campo relativo alla modalità di sospensione.

Fare clic sul pulsante di reimpostazione rosso per reimpostare il valore di timeout predefinito.

• Spegni: inserire il numero di minuti di attesa prima che lo scanner venga spento automaticamente.

Fare clic sul pulsante di inserimento verde per salvare le modifiche nel campo relativo alla modalità di spegni.

Fare clic sul pulsante di reimpostazione rosso per reimpostare il valore di timeout predefinito.

6-2 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

IMPOSTAZIONI DEI DRIVER

Le opzioni in questo pannello consentono di configurare il comportamento dell’interfaccia dello scanner in alcuni scenari. Per istruzioni, consultare la guida alla scansione tramite TWAIN presente sul disco di installazione. È possibile anche fare clic sul pulsante ? nell'interfaccia TWAIN per leggere le istruzioni con un browser.

Rimozione della carta inceppata

Se lo scanner interrompe la scansione a causa di un inceppamento della carta nell'alimentatore automatico documenti, viene visualizzato un avviso per alcuni istanti.

1. Per aprire lo scanner tirare il coperchio dell'ADF.

2. Per accedere alla parte inferiore dello scanner sollevare il modulo lampada per la scansione duplex.

User Guide 6-3

Xerox® DocuMate® 3220 Scanner Manutenzione

3. Rimuovere la pagina inceppata dallo scanner.

4. Reinserire con delicatezza il modulo lampada per la scansione duplex nello scanner.

5. Chiudere il coperchio dell'ADF. Premere con cura il coperchio dell'ADF finché non scatta in posizione con un "clic".

Per ridurre il numero di inceppamenti di carta, fare in modo che questa si presenti liscia e ben stesa prima della scansione e regolare le guide in base alle dimensioni della carta.

Pulizia dello scanner

La manutenzione regolare dello scanner può contribuire ad assicurare prestazioni ottimali prolungate. Pulire tutte le superfici in plastica dello scanner utilizzando un panno morbido che non lascia pelucchi.

6-4 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

La pulizia dell’interno dello scanner consente il funzionamento ottimale dello scanner. È necessario pulire l’interno dello scanner almeno una volta alla settimana o dopo 1.000 pagine scansionate e in caso di frequenti inceppamenti della carta, alimentazione di più pagine contemporaneamente o presenza di righe nell’immagine scansionata.

Note: prestare attenzione quando si esegue la pulizia dei rulli. Tutti i rulli, ad eccezione dei rulli liberi, sono progettati per ruotare solo in una direzione. NON forzare il rullo a ruotare in direzione opposta per evitare di danneggiarlo e causare il caricamento errato delle pagine nello scanner.

1. Inumidire un panno morbido con alcol isopropilico (70%).

2. Per aprire lo scanner tirare il coperchio dell'ADF.

3. Strofinare il rullo di alimentazione da lato a lato. Ruotare il rullo per pulirne tutta la superficie. Il rullo di alimentazione è collocato nella parte inferiore dello sportello dell'ADF.

Pulire il pad dell'ADF dall'alto verso il basso. Prestare attenzione a non fare impigliare il panno nelle molle ai lati del pad. Il pad dell'ADF si trova nella parte superiore del modulo lampada per la scansione duplex.

4. Per accedere alla parte inferiore dello scanner sollevare il modulo lampada per la scansione duplex.

User Guide 6-5

Xerox® DocuMate® 3220 Scanner Manutenzione

5. Pulire il piano fisso nella parte inferiore del modulo lampada per la scansione duplex. Pulire il piano fisso nel corpo dello scanner.

6. Reinserire con delicatezza il modulo lampada per la scansione duplex nello scanner.

7. Chiudere il coperchio dell'ADF. Premere con cura il coperchio dell'ADF finché non scatta in posizione con un "clic".

PULIZIA DEL PIANO FISSO

La scansione di elementi eccessivamente sporchi o polverosi può sporcare il vetro. Per assicurare la migliore qualità degli elementi scansionati, pulire il vetro dello scanner con un panno morbido e pulito per rimuovere la polvere o altri detriti.

Se non si riesce a togliere eventuali residui dal vetro con un panno morbido e asciutto, provare a inumidire il panno con alcol isopropilico.

6-6 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

Sostituzione del gruppo del pad dell'ADF

Il verificarsi di problemi nell'alimentazione dei documenti nell'ADF indica che il pad si sta assottigliando per l'usura. Il pad dell'ADF può essere utilizzato per eseguire la scansione fino a

20.000 pagine. Il ciclo di vita del pad dell'ADF varia in base al tipo di documenti di cui si esegue la

scansione con frequenza. Con la scansione di batch di grandi dimensioni di carta molto ruvida e tessere plastificate goffrate, l'usura del pad dell'ADF avviene più velocemente. La scansione continua di batch di grandi dimensioni determina l'usura rapida del pad dell'ADF.

La confezione originale dello scanner contiene un pad di ricambio; inoltre è possibile ordinarne uno nuovo. È possibile acquistare le parti di ricambio nella pagina relativa alle parti di ricambio e agli accessori per lo scanner in uso all'indirizzo www.xeroxscanners.com

1. Per aprire lo scanner tirare il coperchio dell'ADF. Il pad dell'ADF si trova nella parte superiore del modulo lampada per la scansione duplex.

2. Premere i morsetti di plastica che tengono in posizione il gruppo del pad e sollevare quest'ultimo per estrarlo.

3. Procedere nell'ordine inverso per collocare il nuovo pad nelle relative fessure.

Sostituzione del gruppo del rullo

Il rullo si usura ed è realizzato come parte sostituibile dall'utente, il che può comportare che la carta venga caricata di sbieco o che vengano caricate più pagine alla volta. Prima di sostituire il rullo, è opportuno pulirlo, poiché una quantità eccessiva di polvere su di esso ne determina un aspetto usurato e liscio. È necessario pulire il rullo per poter stabilire correttamente se questo è usurato. In linea generale, è opportuno sostituire il rullo dopo un numero di scansioni compreso tra

160.000 e 200.000.

User Guide 6-7

Xerox® DocuMate® 3220 Scanner Manutenzione

È possibile acquistare le parti di ricambio nella pagina relativa alle parti di ricambio e agli accessori per lo scanner in uso all'indirizzo www.xeroxscanners.com

1. Per aprire lo scanner tirare il coperchio dell'ADF.

2. Il rullo di alimentazione è collocato nella parte inferiore dello sportello dell'ADF.

3. Il rullo è trattenuto in posizione da una linguetta di blocco che ruota per bloccarlo e sbloccarlo. Per sbloccare la linguetta, ruotarla verso l'alto fino a quando la piccola flangia di blocco è completamente libera.

6-8 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

4. Ora è possibile inclinare il gruppo del rullo estraendolo dall'alloggiamento. Il rullo può essere gettato via in quanto non può essere rinnovato né riutilizzato.

5. Prima di installare il nuovo rullo, pulirlo dall'eventuale polvere depositatasi durante la spedizione.

6. Inserire l'estremità destra del rullo nel supporto dell'alloggiamento dello scanner. Allineare la linguetta di blocco con la fessura presente nello scanner.

7. Ruotare verso l'alto la flangia di blocco per bloccare il rullo in posizione.

Il blocco scatterà in posizione quando sarà assicurato. Tuttavia, se non ruota facilmente nell'alloggiamento, accertarsi che la flangia sia adeguatamente inserita nella relativa chiusura.

8. Chiudere il coperchio dell'ADF. Premere con cura il coperchio dell'ADF finché non scatta in posizione con un "clic".

Risoluzione dei problemi

Problema: lo scanner non effettua la scansione. Qual è la causa?

Verificare le seguenti possibilità:

User Guide 6-9

Xerox® DocuMate® 3220 Scanner Manutenzione

• Vi sono cavi non saldamente collegati? Controllare i collegamenti di tutti i cavi e accertarsi che siano saldi.

• L’indicatore di stato dello scanner è acceso? Accendere lo scanner. Se l’indicatore di stato non si accende, collegare lo scanner ad un’altra presa elettrica.

Se si utilizza un gruppo di continuità o una ciabatta, provare a collegare lo scanner direttamente a una presa a muro.

• Il computer e lo scanner sono stati riavviati? Se nello scanner si è verificato un inceppamento della carta o una perdita del collegamento a causa di un errore, provare a riavviare il computer e a spegnere e riaccendere lo scanner.

• Lo scanner è stato collegato a un hub USB? Se si utilizza un hub USB per collegare lo scanner, provare a collegare il cavo USB dello scanner direttamente al retro del computer.

L’uso di un hub USB con lo scanner non è consigliato; nel caso si utilizzi un hub, quest’ultimo deve disporre di alimentazione propria.

• La lunghezza del cavo USB è inferiore a 1,8 metri? Se si utilizza un cavo USB di lunghezza superiore a 1,8 metri, si potrebbe perdere il collegamento allo scanner. La lunghezza massima consigliata per il cavo USB è di 1,8 m e il cavo USB fornito con lo scanner rientra in questo valore.

• È stata selezionata un’altra origine per le immagini nell’applicazione di scansione? Se si utilizzano più dispositivi di imaging con il computer, ad esempio una fotocamera, una stampante all-in-one o un altro scanner, è possibile che sia stata selezionata un’altra origine per le immagini.

Problema: per quale motivo lo scanner non funziona dopo aver eseguito un ripristino di sistema in Windows?

Il processo di ripristino del sistema può aver danneggiato alcuni componenti del driver. Si consiglia di reinstallare il driver dello scanner.

Problema: per quale motivo i pulsanti dello scanner non funzionano dopo aver eseguito la scansione con l’interfaccia Acquisizione di immagini di Windows (WIA)?

Dopo aver eseguito una scansione con l’interfaccia WIA, è necessario chiudere l’applicazione in uso prima di eseguire la scansione con i pulsanti dello scanner. Questo problema non si verifica quando si esegue la scansione con l’interfaccia TWAIN o ISIS.

Problema: per quale motivo i pulsanti dello scanner non funzionano dopo che il computer è rimasto inattivo per diverse ore?

Per risolvere il problema, spegnere e riaccendere lo scanner.

Questo problema può verificarsi quando Windows passa alla modalità di sospensione per il risparmio energetico. Quando si sposta il mouse o si digita un carattere sulla tastiera, il sistema "riattiva" il computer e ripristina l’alimentazione completa del computer. Questa fluttuazione dell’alimentazione durante il periodo di sospensione del computer può talvolta causare la perdita delle comunicazioni tra lo scanner e il computer.

Problema: l'installazione non viene completata. Se l'installazione viene terminata, le opzioni OneTouch dello scanner non funzionano correttamente.

6-10 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

La causa probabile è che nel computer siano già installati alcuni programmi del driver per un altro scanner. Questi interferiscono con l'installazione delle opzioni di OneTouch ed è necessario rimuoverli e reinstallare lo scanner Xerox. Consultare la documentazione acclusa all'altro scanner per i passi necessari alla rimozione dei relativi programmi del driver.

Problema: se il cavo USB si scollega durante una scansione, lo scanner non si ricollega quando il cavo USB viene reinserito.

Disinserire il cavo USB dallo scanner, quindi reinserirlo.

Se lo scanner non si ricollega:

1. Scollegare il cavo USB dallo scanner.

2. Riavviare il computer.

3. Quando il riavvio è completo, reinserire il cavo USB.

Problema: sul computer in uso vengono costantemente visualizzati messaggi di errore riguardo la mancanza di spazio disponibile sul disco rigido.

Sono necessari di spazio disponibile sul disco rigido per l'installazione del software e per eseguire semplici scansioni a bassa risoluzione. Scansioni ad alta risoluzione possono comportare la creazione di file di dimensioni superiori a 1 gigabyte. È necessario liberare dello spazio sul disco rigido per permettere al software di salvare le immagini scansionate.

Problema: Utilizzando l'opzione "Crea singoli file di immagine" non tutte le pagine scansionate vengono inviate a destinazione. Dove sono le pagine mancanti?

Le applicazioni possono essere aperte per un numero limitato di volte. Selezionando "Crea singoli file di immagine" durante la scansione su un'applicazione di destinazione, per ciascun lato della pagina scansionata verrà creata una nuova istanza dell'applicazione. Se si desidera aprire immediatamente un'immagine in un'applicazione, è necessario limitare il gruppo da scansionare a meno di 5 pagine.

In alternativa è possibile impostare come destinazione la posizione di una cartella nel computer o nella rete, utilizzando "Trasferire in memoria". Selezionare un formato file qualsiasi, quindi eseguire la scansione di un gruppo consistente di fogli. Al termine della scansione, tutte le pagine scansionate verranno salvate dal driver in quella posizione della cartella, senza aprire alcuna applicazione.

Problema: Ho tentato di ripristinare l'applicazione OneTouch utilizzando la funzione 'Cambia' disponibile in Installazione applicazioni del Pannello di controllo, ma non sono riuscito ad eseguire questa operazione.

Prima di tentare di ripristinare OneTouch, scollegare il cavo USB collegato allo scanner.

1. Eseguire di nuovo la funzione Cambia/Ripristina. Se viene richiesto di inserire il DVD di installazione, inserire il disco 1 nel lettore DVD-ROM e fare clic su OK.

2. Quando richiesto, inserire di nuovo il cavo USB nello scanner.

3. Al termine del processo di installazione, fare clic su OK nella finestra di completamento dell'installazione e fare clic su Chiudi.

4. Riavviare il computer.

User Guide 6-11

Xerox® DocuMate® 3220 Scanner Manutenzione

Problema: OneTouch non funziona dopo l'installazione di Internet Explorer 7 in Windows XP.

Si tratta di un problema noto. OneTouch non risponde quando Internet Explorer 7 viene installato dopo lo scanner. Per risolvere il problema:

1. Aprire la funzione Installazione applicazioni di Windows dal Pannello di controllo.

2. Trovare Windows Internet Explorer 7 e disinstallarlo utilizzando le opzioni Cambia/Rimuovi. Seguire la procedura guidata per rimuovere completamente il software Internet Explorer 7.

3. Trovare OneTouch e disinstallarlo utilizzando le opzioni Cambia/Rimuovi. Seguire la procedura guidata per rimuovere completamente il programma OneTouch.

4. Scollegare il cavo USB dello scanner dal computer.

5. Riavviare il computer.

6. Installare Internet Explorer 7.

7. Installare il driver dello scanner.

Problema: Ogni volta che tento di eseguire la scansione utilizzando le funzioni OCR disponibili in OneTouch, viene visualizzato un messaggio di errore per indicare che la funzione OCR non riesce.

L'impostazione del software antispyware su Esegui sempre può interferire con la funzionalità del driver. Si consiglia di disabilitare o sospendere temporaneamente la funzione di protezione automatica durante la scansione. Al termine della scansione e dopo aver salvato il file, attivare di nuovo la funzione di protezione automatica. Non è necessario chiudere il software antispyware.

Problema: Ho selezionato "Saltare originali in bianco", ma non tutte le pagine in bianco sono state rimosse. Perché ci sono ancora pagine bianche nel file?

Se si sta effettuando la scansione di carta leggera, ad esempio carta da 7,26 kg o 8,16 kg, lo scanner potrebbe caricare immagini sbiadite. Il driver non eliminerà quelle pagine dal file finale. Il risultato dell'opzione "Saltare originali in bianco" cambierà a seconda della gamma dei punti per pollice e del peso della carta. Generalmente il miglior risultato si ottiene con la risoluzione a 100 o 150 dpi.

Problema: la carta si inceppa nell'ADF. Quali operazioni occorre eseguire per evitare che la carta si inceppi così spesso?

Per ridurre il numero di inceppamenti di carta, fare in modo che questa si presenti liscia e ben stesa prima della scansione e regolare le guide in base alle dimensioni della carta. Se la carta viene caricata di sbieco nell'ADF, può verificarsi un inceppamento del meccanismo di alimentazione. Se la carta si inceppa con maggiore frequenza, provare a pulire il rullo con un panno morbido inumidito con alcol isopropilico. Una quantità eccessiva di polvere su di esso ne determina l'usura e causa problemi all'alimentazione della carta.

Problema: l'ADF non carica correttamente le pagine. Come si può risolvere il problema?

Un gruppo del pad dell'ADF sporco o usurato o la presenza di sporco sul rullo possono causare il caricamento di sbieco della carta o il caricamento di più pagine alla volta. Provare innanzitutto a pulire il rullo.

Problema: la carta si inceppa verso la metà della scansione. Come intervenire per evitare che ciò accada?

6-12 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

Accertarsi che non siano presenti elementi sul piano fisso quando si effettua una scansione dall'ADF. La presenza di più elementi sul piano fisso causa un leggero sollevamento del coperchio, impedendo così alle pagine caricate dall'ADF di entrare a contatto con il vetro. Quando ciò si verifica, le pagine non sono in grado di uscire dall'ADF e possono incepparsi.

Problema: il motorino è in funzione ma non carica le pagine. Come si può risolvere il problema?

Accertarsi che la carta sia collocata in modo stabile nell'ADF, in modo da posare sui rulli. Il sensore della carta che comanda ai rulli di trascinare la carta potrebbe essere attivato, ma la carta potrebbe non essere collocata completamente nel cassetto dell'ADF, quindi i rulli non riescono a trascinare la carta per caricarla.

Problema: le scansioni dall'ADF sono sempre storte. Come intervenire per fare in modo che siano diritte?

Accertarsi di allineare le guide della carta ai bordi della carta. Se si scansionano elementi più piccoli della regolazione minima delle guide della carta, utilizzare il piano fisso invece dell'ADF.

Risoluzione dei problemi dell'indicatore di stato

Funzionamento normale

• Blu fisso: indica che lo scanner è pronto per la scansione.

• Blu lampeggiante lento: indica che lo scanner è in modalità di risparmio energetico.

• Blu lampeggiante rapido: indica che lo scanner sta uscendo dalla modalità di risparmio energetico.

• Rosso fisso: indica che lo scanner è occupato o non collegato al computer.

• Rosso lampeggiante: lo scanner segnala la presenza di un errore.

Codici di errore

L'indicatore di stato indica lo stato corrente dello scanner. Se si verificano problemi di hardware nello scanner, l'indicatore di stato si accende in rosso e lampeggia per un numero specifico di volte, poi si interrompe, quindi riprende a lampeggiare per lo stesso numero di volte. Il numero di lampeggiamenti tra le interruzioni indica il codice di errore hardware. Inoltre, nel display a LED viene visualizzata una "E" lampeggiante seguita dal numero di codice di errore che corrisponde alla frequenza di lampeggiamento dell'indicatore di stato.

Di seguito sono elencate le descrizioni delle frequenze di lampeggiamento più comuni. In tutti i casi, è necessario spegnere lo scanner e verificare la corretta installazione. Assicurarsi che il cavo USB sia inserito nello scanner e nel computer. Assicurarsi che il cavo di alimentazione sia inserito nello scanner e in una presa a muro. Se si osserva una frequenza di lampeggiamento diversa, contattare l'assistenza tecnica Xerox.

User Guide 6-13

Xerox® DocuMate® 3220 Scanner Manutenzione

Codice di errore

0 Lo scanner non è collegato al

4 Carta inceppata

6 Il coperchio dello scanner è

1, 2, 7, 8 La lampada del corpo dello

Descrizione del problema Soluzione

computer (il LED non riporta la lettera “E” e l'indicatore di stato è sempre blu)

o Il cassetto di input della

carta non è completamente posizionato nell'alloggiamento dello scanner

aperto o Il cassetto di input della

carta non è completamente posizionato nell'alloggiamento dello scanner

scanner ha avuto un guasto

Un cavo può essersi allentato. Controllare che i cavi dello scanner siano correttamente collegati al computer. Se il cavo USB non è collegato a un hub USB o a una tastiera, provare a collegarlo direttamente sul retro del computer. Provare con una porta USB diversa sul computer o con un altro cavo USB. Notare che il cavo USB non deve essere più lungo di 180 cm. Se lo scanner ancora non è collegato, riavviare il computer.

Aprire il coperchio dell'ADF e rimuovere la carta inceppata. o Aprire lo scanner ed estrarre il cassetto di input.

Riposizionare il cassetto di input nello scanner e premerlo all'indietro fino a quando non scatta in posizione. Vedere pagina 5 per le istruzioni su come installare il cassetto.

Chiudere completamente il coperchio dello scanner. o Aprire lo scanner ed estrarre il cassetto di input.

Riposizionare il cassetto di input nello scanner e premerlo all'indietro fino a quando non scatta in posizione. Vedere pagina 5 per le istruzioni su come installare il cassetto.

Questo si verifica di norma dopo un inceppamento della carta. Spegnere e riaccendere lo scanner. Se il problema persiste, spegnere lo scanner, riavviare il computer, quindi riaccendere lo scanner. Se il problema persiste e l'alimentazione dello scanner è collegata a un dispositivo di protezione dalla sovratensione o a un gruppo di continuità, provare a collegare lo scanner direttamente a una presa di corrente.

Altri codici Una parte interna dello

scanner potrebbe aver avuto un guasto

Spegnere lo scanner, riavviare il computer, quindi riaccendere lo scanner. Se il problema persiste, contattare

l'assistenza tecnica Xerox

Disinstallazione dello scanner

Le opzioni nel Pannello di controllo di Windows consentono di rimuovere il driver e i moduli dello scanner e qualsiasi altro software fornito con lo scanner.

Lasciare il cavo USB dello scanner collegato al computer durante la disinstallazione del driver. Scollegare il cavo USB quando indicato nelle istruzioni di seguito.

Aprire l'elenco dei programmi installati nel Pannello di controllo di Windows.

• Windows 7 e versioni successive: aprire Programmi e funzionalità.

6-14 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

Disinstallazione del driver dello scanner:

1. Nell'elenco di programmi installati, fare clic su Xerox DocuMate 3220 driver.

2. Fare clic sul pulsante Cambia/Rimuovi o Disinstalla.

3. Fare clic su Sì alla richiesta di conferma della rimozione del driver.

4. Il driver verrà rimosso dal computer. Al termine della disinstallazione, la finestra di avanzamento verrà chiusa automaticamente.

5. Spegnere lo scanner e scollegare il cavo USB.

6. Se richiesto, riavviare il sistema.

Seguire queste istruzioni per rimuovere qualsiasi altro software installato con lo scanner. A seconda del software fornito con lo scanner e le applicazioni installate durante l'installazione dello scanner, l'elenco delle applicazioni può includere:

• Visioneer OneTouch

• Modulo OCR di Visioneer OneTouch

Disinstallazione di Visioneer Acuity™:

Visioneer Acuity viene installata automaticamente quando si installa il driver dello scanner utilizzando il disco di installazione. È possibile anche scaricare il modulo di Visioneer Acuity dalle pagine di supporto per lo scanner all'indirizzo www.xeroxscanners.com

. Visioneer Acuity è un'utilità con opzioni avanzate per l'elaborazione delle immagini che consente di migliorare immediatamente la chiarezza di tutti gli elementi digitalizzati.

1. Nell'elenco di programmi installati selezionare Visioneer Acuity Assets.

2. Fare clic su Sì alla richiesta di conferma della rimozione il software.

A seconda del metodo di installazione e del modello di scanner in uso, è possibile che siano presenti più voci per Visioneer Acuity nell'elenco di programmi installati. Le voci aggiuntive in questo elenco sono le librerie per l'elaborazione delle immagini necessarie per supportare i diversi modelli di scanner. Questi elementi aggiuntivi verranno denominati "Visioneer Acuity Assets" e da un numero di versione. In questo scenario, quando si desidera disinstallare Visioneer Acuity, selezionare e disinstallare Visioneer Acuity. Se si disinstalla una di queste risorse è comunque necessario disinstallare l'utilità principale Visioneer Acuity.

Specifiche dello scanner Xerox® DocuMate® 3220

Specifiche scanner

Requisiti documenti (alimentatore automatico)

Dimensioni minime 3,5 x 3,5 pollici (89 x 89mm)

Dimensioni massime 8,75 x 38 pollici (222 x 965mm)

Capacità

Grammatura della carta

50 fogli (75 g/m

16–28 libbre (60–105 g/m

di carta)

)

Requisiti documenti (piano fisso)

Dimensioni minime 0,15 x 0,15 pollici (4 x 4mm)

Dimensioni massime 8,5 x 11,78 pollici (216 x 299mm)

Grossezza 3,0 pollici (76 mm)

User Guide 6-15

Xerox® DocuMate® 3220 Scanner Manutenzione

Specifiche scanner

Specifiche generiche

Velocità di scansione (alimentatore automatico)

Velocità di scansione

Fino a 23 pagine al minuto / 46 immagini al minuto a 200 dpi bianco e nero

Fino a 7secondi per pagina a 200 dpi bianco e nero

(piano fisso)

Risoluzione ottica 600 dpi

Profondità di bit A colori a 24 bit, scala di grigi a 8 bit, bitonale a 1 bit (bianco e nero)

Metodo di scansione Alimentatore automatico documenti duplex

Piano fisso

Sensore di immagine CIS (Sensore di immagine contact)

Fonte luminosa LED RGB a tre colori

Interfaccia Hi-Speed USB 2.0, USB 1.1

Certificazioni UL, C-UL, FCC Classe B, WEEE, RoHS, ENERGY STAR

Temperatura di esercizio 50° - 95° F (10° - 35° C senza condensa)

Umidità relativa 20% - 80% (a 35° C senza condensa)

Dimensioni dello scanner

Lunghezza 17,9 pollici (453 mm)

Larghezza 13 pollici (330 mm)

Altezza 9,4 pollici (237 mm)

Peso 10 libbre (4,6 kg)

Informazioni sull'alimentazione

Adattatore di corrente APD (DA-48M24)

Connettore CC, 24 V c.c./2,0 A, 100 – 240 V a.c., 48 W, ENERGY STAR, RoHS

Potenza scanner 24 V c.c./2,0 A

Consumo elettrico  10 W (in funzionamento);

 4,6 Watts (in standby)  1,8 W (risparmio energetico dopo 15 minuti senza scansione);  0,38 W (spento)

Informazioni sui cavi

Cavo di alimentazione US, 3P, 7 A/125 V, L = 500 mm, 3C*18 AWG, NERO, PH8B2EDJF0A-018,

RoHS UK(BS/PSB), 3P, 2,5A/250 V, L = 500 mm, 3C*0,75 mm2, NERO,

PG8B9XHJG0A-018, RoHS EUR(CEE), 2P+G. BASE, 2,5 A /250 V, L = 500 mm, 3C*0,75 mm2, NERO,

PG8B9CIJG0A-018, RoHS

Cavo USB 1800 mm, 28 AWG, con anima, conforme alle norme RoHS

Informazioni sul software

Sistemi operativi supportati

Microsoft Windows – 7 a 32 bit o 64 bit(Service Pack 1) – 8 e 8.1 a 32 bit o 64 bit – 10 a 32 bit o 64 bit

6-16 User Guide

Manutenzione Xerox® DocuMate® 3220 Scanner

Specifiche scanner

Driver scanner TWAIN, WIA

Software in dotazione Visioneer OneTouch®

Visioneer Acuity Module

Elenco delle parti dello scanner Xerox® DocuMate® 3220

Utilizzare le seguenti denominazioni delle parti e relativi numeri in caso di ordinazione di parti di ricambio per lo scanner.

Denominazione Numero di serie

Gruppo del rullo 57-0133-000

Pad dell’ADF 57-0103-000

Cavo USB 35-0117-000

Cavo di alimentazione CA35-0226-000 (US)

35-0227-000 (EUR) 35-0228-000 (UK)

Alimentatore 37-0095-000

User Guide 6-17

Xerox® DocuMate® 3220 Scanner Manutenzione

6-18 User Guide

7. Appendice A: Informazioni sulle normative

Normative di base

STATI UNITI (NORMATIVE FCC)

Questa apparecchiatura è stata testata e ritenuta conforme ai limiti dei dispositivi digitali di Classe A, in conformità alle specifiche della Parte 15 delle Normative FCC. Questi limiti sono progettati per fornire una protezione efficiente contro le interferenze generate dall'uso dell'apparecchiatura in un'installazione commerciale. L'apparecchiatura genera, utilizza e può irradiare frequenze radio e se non viene installata e utilizzata in conformità al manuale di istruzioni può generare interferenze dannose alle comunicazioni radio.

Il funzionamento di questa apparecchiatura in una zona residenziale può causare interferenze dannose; in tal caso l'utente è tenuto a eliminare l'interferenza a proprie spese.

AVV IS O:

Per consentire l'uso di questa apparecchiatura in prossimità di attrezzature industriali, scientifiche e mediche (ISM), le radiazioni esterne provenienti da tali apparecchiature ISM devono essere ridotte, oppure può essere necessario applicare misure speciali di attenuazione.

Cambiamenti e modifiche apportate all'apparecchiatura senza approvazione da parte di Xerox possono invalidare il diritto dell'utente a utilizzare questa apparecchiatura.

Per mantenere la conformità alle Normative FCC, è necessario utilizzare cavi schermati con questa apparecchiatura.

UNIONE EUROPEA

Il marchio CE applicato a questo prodotto simboleggia la dichiarazione di conformità di Xerox® alle seguenti normative applicabili dell'Unione Europea, aggiornate alle date indicate:

8 settembre 2017: Direttiva del Consiglio 2014/35/EU e successive

modifiche e integrazioni. Armonizzazione delle leggi degli stati membri relativamente alle apparecchiature a bassa tensione.

12 agosto 2016: Direttiva del Consiglio 2014/30/EU e successive modifiche e integrazioni.

Armonizzazione delle leggi degli stati membri relativamente alla compatibilità elettromagnetica.

Questo apparecchio è certificato come prodotto LED di classe 1. Ciò significa che non produce radiazioni laser pericolose.

È possibile ottenere una dichiarazione di conformità completa, che definisce le normative pertinenti e gli standard di riferimento, dal proprio rappresentante Xerox Limited o contattando:

User Guide 7-1

Xerox® DocuMate® 3220 Scanner Appendice A: Informazioni sulle normative

Environment, Heath and Safety Xerox Corporation Oxford Road Uxbridge UBS 1HE Telefono 1-800-ASK-XEROX

TURCHIA (NORMATIVA ROHS)

In conformità con l'Articolo 7 (d), si certifica che “È conforme con la normativa EEE.”

("EEE yönetmeliğine uygundur.")

Normative per la copia

STATI UNITI

Lo statuto del congresso vieta la riproduzione dei documenti seguenti in determinate circostanze. Chi esegue tali riproduzioni può essere soggetto a sanzioni di tipo pecuniario o detentivo.

1. Obbligazioni o titoli del Governo degli Stati Uniti, quali:

Certificati obbligazionari Valuta della banca nazionale Denaro cartaceo

Cedole di buoni del tesoro Banconote divisionali Certificati di deposito

Certificati d'argento Certificati aurei Certificati di credito del Tesoro

Banconote di temporanea emissione della Federal Reserve

Buoni del tesoro degli Stati Uniti

Banconote della Federal Reserve

Buoni del tesoro e obbligazioni di determinate agenzie governative, quali FHA, ecc.

Buoni del tesoro (i buoni di risparmio USA possono essere fotografati solo a scopo pubblicitario e relativamente alla campagna di vendita di tali buoni).

Marche da bollo dell'erario (se è necessario riprodurre un documento legale che riporta una marca da bollo vidimata, la riproduzione del documento è consentita laddove viene effettuata a scopi legali).

Francobolli postali, vidimati o non vidimati (i francobolli postali possono essere fotografati a scopi filatelici, purché la riproduzione sia in bianco e nero e le dimensioni siano inferiori del 75% o superiori del 150% alle dimensioni lineari dell'originale).

Vaglia postali.

Effetti, assegni o tratte in denaro emessi o autorizzati da funzionari statunitensi in possesso di autorizzazione.

Francobolli e altri sostituti del denaro, con qualsivoglia denominazione, che sono stati emessi o possono essere emessi in conformità con un Atto del Congresso.

2. Certificati d'indennità conguagliati per i veterani delle due guerre mondiali.

3. Obbligazioni o titoli di qualsiasi governo, banca o persona giuridica estera.

4. Materiale coperto da copyright, se non dietro consenso del proprietario del copyright o se la

riproduzione ricade entro l'utilizzo lecito o è contemplato da clausole sui diritti di riproduzione libraria della legge sul copyright. Ulteriori informazioni su tali clausole possono essere reperite presso l'Ufficio del copyright, Biblioteca del Congresso, Washington, D.C. 20559. Chiedere della Circolare R21.

7-2 User Guide

Appendice A: Informazioni sulle normative Xerox® DocuMate® 3220 Scanner

5. Certificati di cittadinanza o naturalizzazione (i certificati di naturalizzazione estera possono

essere fotografati).

6. Passaporti (i passaporti esteri possono essere fotografati).

7. Documenti d'immigrazione.

8. Schede di registrazione tratte.

9. Documenti del servizio di reclutamento selettivo che riportano le seguenti informazioni sul

titolare:

Profitti o reddito Familiari a carico Condizione fisica o mentale

Verbali di processo Servizio militare precedente

Eccezione: i certificati di congedo dell'Esercito e della Marina degli Stati Uniti possono essere fotografati.

10. Tesserini, carte d'identità, lasciapassare o distintivi di personale militare o membri dei vari

dipartimenti federali, quali FBI, Tesoro, ecc. (a meno che una fotografia non sia ordinata dal responsabile di tale dipartimento o bureau).

11. La riproduzione dei documenti seguenti è inoltre vietata in determinati stati: Patenti

automobilistiche, patenti di guida, documenti di proprietà di veicoli.

L'elenco sopra riportato non è completo; si declina ogni responsabilità per la sua completezza o precisione. In caso di dubbi, consultare il proprio legale.

CANADA

Lo statuto del parlamento vieta la riproduzione dei documenti seguenti in determinate circostanze. Chi esegue tali copie può essere soggetto a sanzioni di tipo pecuniario o detentivo.

1. Banconote o denaro cartaceo in corso.

2. Obbligazioni o titoli di un governo o di un istituto di credito.

3. Documenti di titoli di stato o tributari.

4. Il pubblico sigillo del Canada o di una provincia o il sigillo di un ente o autorità pubblica in

Canada o di un tribunale.

5. Bandi, ordini, normative o nomine o notifiche a essi correlate (con l'intento di simulare la

stampa da parte della "Queen's Printer for Canada" o stampante equivalente in caso di una provincia).

6. Marche, marchi, sigilli, involucri o design utilizzati da o per conto del governo o di una

provincia canadese, il governo di uno stato diverso dal Canada o di un dipartimento, ente, commissione o agenzia nominata dal governo o da una provincia canadese o dal governo di uno stato diverso dal Canada.

7. Francobolli stampati o adesivi utilizzati a scopo di reddito dal governo o da una provincia

canadese o dal governo di uno stato diverso dal Canada.

8. Documenti, registri o archivi conservati da funzionari pubblici incaricati della creazione o

dell'emissione di copie certificate, dove la riproduzione ha l'intento di simulare una copia certificata di tali documenti.

9. Materiale coperto da copyright o marchi registrati di qualsiasi tipo senza il consenso del

proprietario del copyright o del marchio.

User Guide 7-3

Xerox® DocuMate® 3220 Scanner Appendice A: Informazioni sulle normative

L'elenco sopra riportato viene fornito per comodità e assistenza all'utente, ma non è completo; si declina ogni responsabilità per la sua completezza o precisione. In caso di dubbi, consultare il proprio legale.

ALTRI PAESI

La copia di determinati documenti può essere illegale nel proprio paese. Chi esegue tali riproduzioni può essere soggetto a sanzioni di tipo pecuniario o detentivo.

•Biglietti di banca

•Banconote e assegni

• Buoni del tesoro e titoli bancari e statali

• Passaporti e carte d'identità

• Materiali o marchi protetti da copyright senza il consenso del proprietario

• Francobolli o altri strumenti negoziabili

Note: questo elenco non è completo e si declina ogni responsabilità relativamente alla sua completezza o accuratezza. In caso di dubbi, consultare il proprio legale.

7-4 User Guide

8. Appendice B: Informazioni sulla conformità

Riciclaggio e smaltimento del prodotto

USA E CANADA

Se ci si deve occupare personalmente dello smaltimento del proprio prodotto Xerox, tenere presente che il prodotto può contenere mercurio, piombo, perclorato e altri materiali il cui smaltimento può essere regolamentato per motivi ambientali. La presenza di questi materiali è pienamente conforme alle normative mondiali applicabili al momento dell'introduzione del prodotto sul mercato. Per informazioni sul riciclaggio e lo smaltimento, rivolgersi alle autorità locali. Per gli Stati Uniti è anche possibile consultare il sito Web di Electronic Industries Alliance:

http://www.eiae.org

Materiali in perclorato - Questo prodotto può contenere uno o più dispositivi contenenti perclorato, quali le batterie. Può essere necessario un trattamento speciale; visitare il sito:

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/

UNIONE EUROPEA

Conformità RoHS e WEEE

Questo prodotto è conforme alle Normative RoHS del Parlamento Europeo e della Direttiva del Consiglio sulla RoHS (Restrictions of the Use of Certain Hazardous Substances, Restrizione delle sostanze dannose) nelle apparecchiature elettriche ed elettroniche (2011/65/EU) e alla Direttiva WEEE (Waste Electrical and Electronic Equipment, Rifiuti di apparecchiature elettriche ed elettroniche) (2012/96/EU).

Alcune apparecchiature possono essere utilizzate in un'installazione domestica e professionale o aziendale.

Ambiente professionale o aziendale

L'applicazione di questo simbolo sull'apparecchiatura conferma la necessità di uno smaltimento conforme alle procedure nazionali riconosciute. In conformità alla legislazione europea, le apparecchiature elettriche ed elettroniche esaurite devono essere smaltite nel rispetto delle procedure riconosciute.

User Guide 8-1

Xerox® DocuMate® 3220 Scanner Appendice B: Informazioni sulla conformità

ENERGY STAR per gli USA

Conformità al programma energetico Xerox® DocuMate® 3220 Scanner è certificato ENERGY STAR ed è conforme ai requisiti del programma ENERGY STAR per le apparecchiature di imaging.

ENERGY STAR e il marchio ENERGY STAR sono marchi registrati negli Stati Uniti. Il programma per le apparecchiature di imaging ENERGY STAR è uno sforzo congiunto tra i governi degli USA, dell'Unione Europea e del Giappone e il settore delle apparecchiature per ufficio, atto a promuovere fotocopiatrici, stampanti, fax, macchine multifunzione, personal computer e monitor a efficienza energetica. La riduzione del consumo energetico dei prodotti contribuisce alla lotta contro lo smog, le piogge acide e i cambiamenti climatici a lungo termine, tramite riduzione delle emissioni generate dalla produzione di energia.

8-2 User Guide

XEROX 3220 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommario

1. Sicurezza

Introduzione alla sicurezza

Informazioni di sicurezza operativa

Informazioni elettriche

AVVISO - INFORMAZIONI DI SICUREZZA ELETTRICA

ALIMENTAZIONE ELETTRICA

DISPOSITIVO DI DISINSERIMENTO

Spegnimento di emergenza

Informazioni di manutenzione

Certificazione di sicurezza del prodotto

Informazioni per contattare il reparto EH&S (Environment, Health and Safety)

2. Benvenuti

Contenuto della confezione

Requisiti di sistema

Documentazione

Scanner Xerox® DocuMate® 3220

3. Assemblaggio dello scanner

Collegare il cavo di alimentazione dello scanner

4. Installazione

Installazione del software e collegamento dello scanner

INSTALLAZIONE DEL DRIVER DELLO SCANNER

COLLEGAMENTO DEL CAVO USB E ACCENSIONE DELL'ALIMENTAZIONE

INSTALLAZIONE DI VISIONEER ONETOUCH

Applicazioni aggiuntive disponibili con lo scanner

Visualizzazione delle guide per l'utente

Registrazione dello scanner

Scansione mediante l'alimentatore automatico documenti (ADF)

TIPI DI DOCUMENTI SUPPORTATI

DOCUMENTO DI CUI EVITARE LA SCANSIONE

TIPO DI DOCUMENTI NON SUPPORTATI

PREPARAZIONE DEI DOCUMENTI ALLA SCANSIONE

CARICAMENTO DEI DOCUMENTI

Scansione dal piano fisso

TIPI DI DOCUMENTI SUPPORTATI

CARICAMENTO DEI DOCUMENTI

Interfacce di scansione

6. Manutenzione

Precauzioni di sicurezza

Proprietà dell’hardware

IMPOSTAZIONI RELATIVE AL DISPOSITIVO

Dettagli sullo scanner

Configurazione dello scanner

Regolazione dell’alimentazione

IMPOSTAZIONI DEI DRIVER

Rimozione della carta inceppata

Pulizia dello scanner

PULIZIA DEL PIANO FISSO

Sostituzione del gruppo del pad dell'ADF

Sostituzione del gruppo del rullo

Risoluzione dei problemi

Disinstallazione dello scanner

Specifiche dello scanner Xerox® DocuMate® 3220

Elenco delle parti dello scanner Xerox® DocuMate® 3220

7. Appendice A: Informazioni sulle normative

Normative di base

STATI UNITI (NORMATIVE FCC)

UNIONE EUROPEA

TURCHIA (NORMATIVA ROHS)

Normative per la copia

STATI UNITI

CANADA

ALTRI PAESI

8. Appendice B: Informazioni sulla conformità

Riciclaggio e smaltimento del prodotto

USA E CANADA

UNIONE EUROPEA

ENERGY STAR per gli USA
