X4 Tech SOLT700 Instruction manual [de]

Mobiler 7" DVB-T-TV
mit USB 2.0-Schnittstelle &
3-in-1-Kartenslot
Bedienungsanleitung
Inhalt
5 Symbol-Erklärungen
6 Kapitel 2 Sicherheitshinweise
10 Anmerkungen zum Kopierschutz 10 Vor dem Gebrauch
12 Kapitel 3 Eigenschaften
13 Kapitel 4 Das Gerät
15 Die Fernbedienung 17 Batteriewechsel 18 Akku 19 Hinweise zu dem Umgang mit Batterien und Akkus
22 Kapitel 5 Anschluss
22 Stromversorgung 22 AV-IN 23 AV-OUT 23 Kopfhörer 23 USB-Anschluss 24 Speicherkarten 24 Antenne
25 Kapitel 6 Grundfunktionen
25 Ein-/Ausschalten
27 Kapitel 7 DVB-T 27 Sendersuche 29 Sender wechseln 30 Zoomen
30 Videotext (TTX) 31 Elektronischer Programmführer (EPG) 33 Was ist DVB-T?
34 Kapitel 8 Das Hauptmenü
36 Kanalmanager 40 Installation 41 Konguration 44 Software aktualisieren 44 Werkseinstellung 44 Version 45 Film 46 Musik 47 Foto
49 Kapitel 9 Auswahl der Signalquelle
50 Kapitel 10 Soundeinstellungen
51 Kapitel 11 Problembehandlung
53 Kapitel 12 Instandhaltung und Umgang mit dem Gerät
56 Kapitel 13 Produkteigenschaften
56 Technische Daten 57 Akku-Parameter 57 Lieferumfang
2
3
Bestimmungsgemäße
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für X4-TECH entschieden haben. Mit diesem Gerät haben Sie eines unserer Qualitätsprodukte erworben. Im Fol­genden werden wir Ihnen die Funktionen und die Handhabung unseres Gerätes erklären. Bitte nehmen Sie sich etwas Zeit und lesen Sie dieses Handbuch in Ruhe durch. Beachten Sie bitte auch alle enthaltenen Sicherheits- und Bedienungshin­weise. Bewahren Sie dieses Handbuch auf und geben Sie es bei Weitergabe des Gerätes mit.
Sollten Sie Fragen oder Anregungen zu diesem Gerät haben, wenden Sie sich bitte an Ihren Fachhändler oder unser Service-Team.
Wir würden uns freuen, wenn Sie uns weiter empfehlen und wünschen Ihnen viel Freude mit diesem Gerät.
Ihr X4-TECH Team
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstehen, er­lischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
Der Inhalt dieser Bedienungsanleitung kann ohne vorhergehende Ankündigung geändert werden.
Verwendung
Der SOL T700 ist ein mobil nutzbares Gerät für die Wiedergabe von DVB-T-Fern­sehen. Über den USB-Anschluss können Sie FAT32 formatierte USB-Sticks bis zu 32 GB und FAT32 formatierte externe Festplatten bis zu 80 GB Kapazität nutzen. Festplatten benötigen ihre eigene Stromversorgung und dürfen nur eine Par­tition aufweisen. Der 3-in-1-Kartenleser ermöglicht es Ihnen FAT32-formatierte Speicherkarten des Typs SDHC, SD, MMC und MS mit bis zu 32 GB Kapazität zu nutzen. Dabei werden Bilddateien des Typs JPEG, Videodateien des Typs AVI und Audiodateien des Typs MP3 und WAV unterstützt.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
1
Symbol-Erklärungen
Das Symbol mit dem Ausrufungszeichen weist auf Punkte hin, denen be­sondere Aufmerksamkeit zuteil werden muss.
Das Blitzsymbol warnt vor ungeschützten, spannungsführenden Bau­teilen beziehungsweise Bauelementen im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die Berührung dieser Bau­teile bzw. Anschlussstellen kann lebensgefährlich sein. Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann anschließen oder es müssen anschlussfertige Leitungen verwendet wer­den. Im Gerät benden sich keine, von dem Benutzer zu wartenden Teile. Önen Sie das Gerät deshalb nie.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden euro­päischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
4
Kapitel 1 Bestimmungsgemäße Verwendung
5
Sicherheitshinweise
2
Sehr geehrte Kundin, sehr geehrter Kunde,
die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur dem Schutz des Gerätes, sondern auch dem Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch.
› Bei Sach- oder Personenschäden, die durch unsachgemäße Handha­bung oder Nichtbeachten der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen. In solchen Fällen erlischt der Garan­tieanspruch.
› Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Außerdem erlischt dadurch die Garantie/Gewährleistung.
› Alle Personen, welche dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualiziert seien und diese Bedienungsanleitung beachten.
› Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beach­ten Sie hierbei diese Bedienungsanleitung.
› Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Ver­meiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
› Sollte das Gerät, dass Netzteil oder seine Anschlussleitung Beschä­digungen aufweisen, so berühren Sie es nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehörigen Siche­rungsautomaten) und ziehen danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach nicht mehr, son­dern bringen Sie es in eine Fachwerkstatt.
› Um eine vollständige Trennung vom Stromnetz zu erzielen muss der Netzstecker des Gerätes aus der Netzsteckdose gezogen werden. Es ge­nügt nicht, das Gerät mit dem Ein-/Ausschalter auszuschalten. Achten Sie deshalb darauf, dass der Netzstecker immer frei zugänglich ist.
› Ziehen Sie den Netzstecker nie an der Leitung aus der Steckdose son­dern immer an den dafür vorgesehenen Griächen.
› Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netz­steckdose.
› Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
› Verlegen Sie Kabel so, dass diese keine Stolpergefahr darstellen.
› Verwenden Sie das Gerät nicht, wenn Anschlusskabel, Netzteil und/ oder Gerät beschädigt sind.
Dieses Produkt ist kein Spielzeug für Kinder unter 3 Jahren. Kleinkinder können die Gefahren, die im Umgang mit elek­trischen Geräten bestehen, nicht einschätzen. Außerdem ent­hält das Produkt verschluckbare Kleinteile.
6
Kapitel 2 Sicherheitshinweise Kapitel 2 Sicherheitshinweise
7
› Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. Halten Sie Verpa­ckungs- und Schutzfolien von Kindern fern. Es besteht Erstickungsge­fahr.
› Das Produkt darf nicht feucht oder nass werden.
› Betreiben Sie dieses Produkt bitte nicht in einer eingeengten Räum­lichkeit, wie zum Beispiel einem Bücherregal.
› Achten Sie während des Betriebes auf eine ausreichende Belüftung des Gerätes. Bedecken Sie die Lüftungsönungen nicht mit Gegenstän­den, wie z. B. durch Zeitschriften, Tischdecken oder Vorhängen.
› Um die Ausbreitung eines Feuers oder elektrische Schocks zu ver­meiden, bringen Sie das Gerät und das Netzteil nicht mit Tropfwasser, Spritzwasser, Regen oder Feuchtigkeit in Kontakt.
› Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tro­pischem Klima.
› Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. beim Transport), kann Kondenswasser entstehen. Lassen Sie in diesem Fall das Gerät und das Netzteil erst wieder auf Zimmertempe­ratur kommen, bevor Sie es verwenden.
› Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pan­zen, in die unmittelbare Nähe des Produkts oder des Netzteils. Flüssig­keiten könnten ins Gehäuseinnere gelangen. Dadurch wird nicht nur das Gerät zerstört, sondern es besteht auch Brandgefahr.
› Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer, ist unbedingt zu vermeiden.
› Fassen Sie den Netzstecker des Gerätes niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefährlichen Schlages!
› Achten Sie auf einen ebenen Untergrund.
› Stellen Sie keine oenen Brandquellen, wie brennende Kerzen, auf dem Gerät oder Netzteil oder in dessen Nähe ab.
› Im Straßenverkehr (und auch in vielen anderen Umgebungen) ist die volle Aufmerksamkeit erforderlich. Wie beim Telefonieren mit einem Mobiltelefon lenkt auch das Musikhören über Ohrhörer/Kopfhörer, das Gucken eines Filmes und die Bedienung eines Gerätes ab. Bei einem Unfall ist der Verlust des Versicherungsschutzes möglich bzw. die Zu­weisung einer Teilschuld.
› Beachten Sie, dass übermäßiger Schalldruck durch hohe Lautstärke bei Verwendung von Ohrhörern und Kopfhörern den Verlust des Hör­sinns verursachen kann.
› Beachten Sie auch die zusätzlichen Sicherheitshinweise in den ein­zelnen Kapiteln dieser Bedienungsanleitung.
› Beachten Sie auch die Sicherheitshinweise und Bedienungsanlei­tungen der übrigen Geräte, welche an dieses Gerät angeschlossen werden/sind.
8
Kapitel 2 Sicherheitshinweise Kapitel 2 Sicherheitshinweise
9
› Wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den kor­rekten Anschluss des Gerätes haben, oder sollten sich Fragen ergeben, die nicht im Laufe dieser Bedienungsanleitung abgeklärt werden, wen­den Sie sich an eine Fachkraft oder setzen Sie sich mit unserer tech­nischen Auskunft in Verbindung.
› Verpackungen sind im Interesse des Umweltschutzes den jeweiligen Entsorgungssystemen, wie z. B. dem dualen System Deutschland, zu­zuführen.
Anmerkungen zum Kopierschutz
Nach dem geltenden Recht ist es unzulässig, geschützte Produkte zu kopieren, diese zu übertragen, zu verbreiten, öentlich zugänglich zu machen sowie zu vermieten, ohne dass eine Gestattung des Rechtsinhabers vorliegt.
Vor dem Gebrauch
Lesen Sie vor der Benutzung des Gerätes bitte sorgfältig dieses Benutzerhand­buch und bewahren Sie dieses für zukünftige Fragestellungen auf. Durch das Benutzerhandbuch soll eine dauerhafte und sichere Nutzung des Gerätes gewährleistet werden.
Weitergabe des Gerätes mit. Sollte ein Anlagenteil eine Wartung oder Instand­setzung benötigen, wenden Sie sich bitte an eine berechtigte Wartungsnieder­lassung.
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der üb­rigen Geräte, welche an dieses Gerät angeschlossen werden/sind.
Dieses Benutzerhandbuch enthält Informationen zur Bedienung und Instand­haltung des Gerätes. Bewahren Sie dieses Handbuch auf und geben Sie es bei
10
Kapitel 2 Sicherheitshinweise Kapitel 2 Sicherheitshinweise
11
Eigenschaften Das Gerät
› 17,78 cm (7“) Breitbild LCD-Farbdisplay [480 RGB (H) x 234 (V)] mit LED-Hintergrundbeleuchtung
› Mobiler DVB-T-Empfang mit automatischem Sendersuchlauf
› Integrierter Lithium-Akku (7.4 V/1800 mAh) mit bis zu 2,5 Stunden Nutzungsdauer
› USB 2.0 kompatibler Anschluss
› Elektronische Programmzeitschrift (EPG)
› Teletext (TTX)
› Unterstützt JPEG-Bilddateien
› Unterstützt Audiodateien des Typs MP3 und WAV
› Unterstützt Videodateien des Typs AVI
› Liest FAT32 formatierte USB-Sticks bis zu 32 GB Kapazität und FAT32 formatierte externe Festplatten bis zu 80 GB Kapazität (erfordert eigene Stromversorgung)
› Liest FAT32 formatierte Speicherkarten des Typs SDHC, SD, MMC und MS bis zu 32 GB Kapazität
› Eingebaute Stereo-Lautsprecher
3 4
8
9
10
11
1
2
3
4
5
6
7
12
13
14
15
16
17
18
19
20 21 22
12
Kapitel 3 Eigenschaften Kapitel 4 Das Gerät
13
1. Lautstärkeregler: Lauter/leiser stellen
2. AV-Eingang (AV-IN, 3,5 mm)
3. Kopfhöreranschluss (3,5 mm)
4. AV-Ausgang (AV-OUT, 3,5 mm)
5. Klappständer
6. Ein-/Ausschalter (Power ON/OFF)
7. Stromanschluss (DC IN 9 – 12 V)
8. Power-LED: leuchtet grün, wenn das Gerät eingeschaltet ist
9. Ladekontrollleuchte (Charge): leuchtet rot, während das Gerät geladen wird leuchtet grün, wenn das Gerät vollständig geladen ist
10. Infrarotsensor: Infrarotempfänger für die Fernbedienung
11. Display: 17,78 cm (7“) Display mit einer Auösung von 480 RGB (H) x 234 (V)
12. Steuerkreuz: dient dem Senderwechsel, der Bewegung in Menüs und dem Tätigen von Einstellungen
13. TV/AV: Wechselt zwischen dem DVB-T-Betrieb und dem AV-Eingang
14. OK: Bestätigen oder Treen einer Auswahl
15. MODE: Önet ein Optionsmenü für verschiedene Bildeinstellungen
16. EPG: Önet die elektronische Programmzeitschrift
17. EXIT: Verlassen eines Menüpunktes oder eines Menüs
18. MENU: Önet das Hauptmenü
19. Stereo-Lautsprecher
20. Antennenanschluss (75 Ω)
21. 3-in-1-Kartenslot: Anschluss für SDHC-, SD-, MMC- und MS-Speicherkarten
22. USB 2.0-Anschluss
Die Fernbedienung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
14
Kapitel 4 Das Gerät
Kapitel 4 Das Gerät
15
1. TV/AV: Wechselt zwischen dem Gerät und dem AV-Eingang
2. Ziernblock: Direktwahl von Sendern/Dateien
3. FAV: Anzeige der Favoritenliste
4. ZOOM: Zoom-Funktion
5. MENU: Önet das Hauptmenü
6. Steuerfeld: Das Steuerfeld dient generell der Navigation und dem
Treen einer Auswahl.
Mit  wählen Sie den gewünschten Menüpunkt oder Sender aus oder
treen die gewünschte Einstellung.
Mit „ENTER“ betreten Sie einen Menüpunkt.
7. RECALL: Wechselt zwischen dem aktuellen und dem zuletzt geschautem Sender.
8. TV/RADIO: Umschalten zwischen TV- und Radiobetrieb
9. REPEAT: Durchschalten der verschiedenen Wiederholungsoptionen
10. EXIT: Ein Menü verlassen
11. DISPLAY: Anzeige der Menüoptionen (INFO: Operationsführer)
Anzeige verschiedener Sender-/Dateiinformationen
12. MUTE: Die Tonwiedergabe auf stumm schalten/wieder einschalten
13. SCAN: Sendersuchlauf beginnen
14. SUBTITLE: Suche verfügbarer Untertitel
15. AUDIO: Anzeige der Audiooptionen
: Pausieren/Fortsetzen der Wiedergabe
16.
17. : Beendet die Wiedergabe
18. MODE: Önet ein Optionsmenü für verschiedene Bildeinstellungen.
19. TTX: Zeigt verfügbare Videotextspuren an
20. EPG: Önet die elektronische Programmzeitschrift
: zu dem nächsten/vorherigen Film, Titel oder Bild blättern
21.
: Blättern, Schneller Vor-/Rücklauf
22.
Batteriewechsel
› Die Fernbedienung verwendet zwei Batterien vom Typ AAA.
› Schieben Sie die Abdeckung der Fernbedienung in Pfeilrichtung, um das Bat­teriefach zu önen. Entnehmen Sie die leeren Batterien und entsorgen Sie diese bitte ordnungsgemäß. Entnehmen Sie die Batterien aus der Verpackung und pa­cken Sie die neuen Batterien in das Batteriefach. Achten Sie dabei auf die korrekte Polung der Batterien (Silhouette der Batterie in dem Fach aufgedruckt).
16
Kapitel 4 Das GerätKapitel 4 Das Gerät
17
› Um ein bestmögliches Ergebnis zu erreichen, richten Sie die Fernbedienung di­rekt auf das Gerät. Sie sollten sich dabei nicht weiter als 5 Meter entfernt sowie in einem Winkel von nicht mehr als 60 Grad zum Gerät benden.
› Entnehmen Sie die Batterie, wenn Sie das Gerät lagern oder über einen längeren Zeitraum nicht benutzen.
Akku
› Das Gerät verwendet einen Lithium-Polymer-Akku mit 1800 mAh Kapazität. Der vollständig geladene Akku ermöglicht Ihnen Betrieb von bis zu 2,5 Stunden, je nach Aktivität.
Hinweis
Wenn Sie den Akku laden, während das Gerät eingeschaltet ist, kann der Ladevor­gang ungefähr 20 Stunden andauern. Laden Sie den Akku jedoch, während das Gerät ausgeschaltet ist, dauert der Ladevorgang ungefähr 5 Stunden. Es ist also ratsam, das Gerät während des Ladevorganges auszuschalten.
Laden Sie den Akku vor dem ersten Gebrauch vollständig bei ausgeschal­tetem Gerät auf. Sonst kann eine Beeinträchtigung der Kapazität eintre­ten. Achten Sie darauf den Akku niemals vollständig zu entladen (Tie­fentladung). Sonst kann eine Beeinträchtigung der Kapazität eintreten.
Hinweise zu dem Umgang mit Batterien und Akkus
› Der Akku wird direkt über das Gerät geladen. Die Kontrollleuchte leuchtet rot, während der Akku geladen wird und leuchtet grün, wenn der Ladevorgang ab­geschlossen ist.
› Akkus haben eine begrenzte Anzahl an Ladezyklen. Jeder Ladevorgang, auch ein kurzer, verkürzt die Lebensdauer eines Akkus. Laden Sie einen Akku stets voll­ständig und ohne Unterbrechung auf, wenn dieser leer ist, um die Lebensdauer zu erhöhen.
› Dieses Gerät hat einen fest eingebauten Lithium-Polymer-Akku, der von Wär­mequellen ferngehalten werden sollte. Versuchen Sie nie, den Akku selbst zu entnehmen. Sollten Störungen während des Betriebs auftreten oder ein Akku­austausch nötig sein, kontaktieren Sie bitte Ihren Händler.
18
Beachten Sie die folgenden Hinweiseinweise im Umgang mit Batterien und Akkus.
› Batterien gehören nicht in Kinderhände.
› Batterien sind Sondermüll und gehören nicht in den Hausmüll.
› Achten Sie bei dem Einlegen der Batterien auf die richtige Polung.
› Entfernen Sie Batterien bei längerer Nichtbenutzung.
› Lassen Sie Batterien nicht oen herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in diesem Fall sofort einen Arzt auf.
Kapitel 4 Das GerätKapitel 4 Das Gerät
19
› Batterien dürfen nicht übermäßigen Temperaturen ausgesetzt werden, wie sie zum Beispiel im Sonnenschein, Feuer oder Backofen auftreten. Es besteht Explo­sionsgefahr.
› Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden, Sie dürfen au­ßerdem nicht aufgeladen werden. Es besteht Explosionsgefahr.
› Bitte befolgen Sie die Anweisung der Hersteller, falls Sie eine auadbare Batterie auaden möchten.
› Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhand­schuhe.
› Es ist sicher zu stellen, dass das Gerät nach dem Gebrauch ausgeschaltet ist.
› Immer alle Batterien gleichzeitig austauschen.
› Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
› Vermeiden Sie Tiefentladungen bei auadbaren Batterien.
20
Kapitel 4 Das GerätKapitel 4 Das Gerät
21
Anschluss
5
Hinweis
Führen Sie Anschlüsse und Verbindungen stets bei ausgeschaltetem Gerät durch (Schalter auf Stellung „OFF“).
Verlegen Sie Kabel stets so, dass diese keine Stolpergefahr darstellen.
Stromversorgung
› Schalten Sie das Gerät aus. Verbinden Sie den Stecker des Netzadapters mit dem Anschluss DC IN 9 –12 V an dem Gerät. Verbinden Sie den Netzstecker mit einer ordnungsgemäß installierten Steckdose des öentlichen Stromversorgungs­netzes. Um das Gerät über den Zigarettenanzünder zu betreiben, verbinden Sie den Stecker des Autoadapters mit dem Anschluss DC IN 9 –12 V an dem Gerät. Stecken Sie anschließend den Adapter in den Zigarettenanzünder.
Beachten Sie dabei, dass auch im Ausgeschalteten Zustand ein geringer Stromverbrauch vorhanden ist. Dies gilt insbesondere bei dem Betrieb in einem Kraftfahrzeug. Um eine vollständige Trennung zu erzielen, muss das Gerät durch Ziehen des Adaptersteckers von der Stromversorgung getrennt werden.
AV-OUT
› Mit diesem Anschluss können Sie den SOL T700 als Signalquelle für ein externes Gerät nutzen (z.B. einen Monitor). Beachten Sie dazu auch die Betriebsanleitung des anderen Gerätes.
Kopfhörer
› An diesen Anschluss können Sie Kopfhörer anschließen. Dadurch wird die Ton­ausgabe der Lautsprecher ausgeschaltet.
Beachten Sie, dass übermäßiger Schalldruck durch hohe Lautstärke bei Verwendung von Ohrhörern und Kopfhörern den Verlust des Hörsinns verursachen kann.
USB-Anschluss
› Verbinden Sie den Datenträger vorsichtig, bei ausgeschaltetem Gerät, mit dem USB Anschluss. Mit dem USB 2.0-Anschluss können Sie FAT32 formatierte
AV-IN
› An diesen Anschluss können Sie externe Signalquellen anschließen (z.B. eine Spielkonsole). Beachten Sie dazu die Betriebsanleitung des anderen Gerätes.
22
› USB-Sticks mit bis zu 32 GB Kapazität oder › USB-Festplatten mit bis zu 80 GB Kapazität und einer Partition verwenden.
Kapitel 5 AnschlussKapitel 5 Anschluss
23
Grundfunktionen
6
Der USB-Anschluss gewährleistet nicht die Stromversorgung des externen Mediums, zum Beispiel einer Festplatte. Beachten Sie dazu die Betriebsan­leitung des angeschlossenen Mediums. Der Gebrauch von USB-Kabeln ist auf eine Kabellänge unter 3m beschränkt ist. Sollte das Kabel länger als 3m sein, kann die elektromagnetische Ver­träglichkeit (EMC) beeinusst werden und Störungen oder Ausfälle verur­sachen. Bitte achten Sie sorgfältig darauf.
Speicherkarten
› Stecken Sie die Speicherkarten vorsichtig bei ausgeschaltetem Gerät in den Kar­tenleser. Mit dem 3-in-1-Kartenslot können Sie FAT-32 formatierte Speicherkarten der Typen SDHC, SD, MMC und MS verwendbar. Je nach Typ beträgt die maximale Kapazität 32 GB.
Antenne
› Stecken Sie die Antenne bei ausgeschaltetem Gerät in den Antennenanschluss. Stellen Sie die Antenne an einem Ort mit gutem Empfang auf.
Die folgenden Bedienungsfunktionen wiederholen sich häug:
› Mit dem „ON/OFF“-Schalter an der Seite des Gerätes schalten Sie das Gerät ein und aus.
› Mit dem Steuerkreuz an dem Gerät oder den Pfeiltasten der Fernbedienung be­wegen Sie die Auswahl oder treen eine Einstellung.
› Mit „ENTER“/„OK“ bestätigen Sie eine Auswahl.
› Mit „EXIT“ verlassen Sie das aktuelle Menü wieder oder kehren zu dem überge­ordneten Verzeichnis zurück.
› Wenn Sie „INFO: Operationsführer“ am unteren Bildschirmrand sehen, können Sie mit „DSPLAY“ die verfügbaren Optionen einblenden.
Ein-/Ausschalten
› Um das Gerät einzuschalten schieben Sie den Ein-/Ausschalter auf die Stellung „ON“. Um es auszuschalten schieben Sie den Schalter auf die Stellung „OFF“.
› Das Gerät benutzt automatisch seinen Akku, wenn es nicht an eine externe Stromversorgung angeschlossen ist.
Hinweis
Sollte dieses das erste Mal sein, dass Sie das Gerät in einschalten, probiert das Gerät einen automatischen Suchlauf durchzuführen.
24
Kapitel 6 GrundfunktionenKapitel 5 Anschluss
25
DVB-T
7
› Zuerst werden Sie nach der gewünschten Menüsprache und dem Land gefragt. Treen Sie Ihre Wahl und bestätigen Sie Ihre Eingaben mit „ENTER“.
› Als nächstes werden Sie gefragt, ob Sie Installieren möchten. Beantworten sie die Frage mit „Ja“, um den Sendersuchlauf zu starten.
› Wechseln Sie mit „TV/AV“ zu dem DVB-T-Modus.
› Mit wiederholtem Drücken von „DISPLAY“ können Sie sich verschiedene Informati­onen zu dem aktuellen Sender anzeigen lassen (z. B. Empfangsqualität und -stärke).
“ können Sie die Sendung anhalten, um zum Beispiel die Wetterkarte zu
› Mit „ studieren. Erneutes drücken setzt die Sendung an ihrer aktuellen Stelle fort.
Sendersuche
› Mit „SCAN“ können Sie den automatischen Sendersuchlauf starten. Bestätigen Sie die Frage zum Löschen der aktuellen Sender und dem Start des Suchlaufs mit „Ja“.
› Alternativ haben Sie im Hauptmenü auch die Möglichkeit, bestimmte Frequenz­bereiche oder Kanäle zu durchsuchen.
› Önen Sie das Hauptmenü mit der „MENU“-Taste. Wählen Sie „Digitale TV“ › „Installation“.
› Mit „Automatisch“ starten Sie einen vollständigen Sendersuchlauf. Alle existierenden Sender werden gelöscht. Der komplette Frequenzbereich wird durchsucht. Die gefundenen Sender werden der Reihe nach gespeichert. Bestäti­gen Sie die Frage zum Löschen der aktuellen Sender und dem Start des Suchlaufs mit „Ja“.
› Mit „Manuell Suche“ können Sie einen bestimmten Kanal nach Sendern durch­suchen. Dabei wird die bestehende Senderliste nach bereits existierenden Sen­dern dieses Kanals durchsucht. Diese werden gelöscht. Anschließend wird der
26
Kapitel 7 DVB-TKapitel 6 Grundfunktionen
27
Kanal erneut durchsucht. Gefundene Sender werden an das Ende der Senderliste eingefügt.
› Unter „Frequenz Suche“ durchsuchen Sie einen bestimmten Bereich nach Sen­dern. Dabei wird die bestehende Senderliste nach bereits existierenden Sendern dieses Frequenzbereiches durchsucht. Diese werden gelöscht. Anschließend wird dieser erneut durchsucht. Gefundene Sender werden an das Ende der Sen­derliste eingefügt.
Erstinstallation
› Nach dem ersten Einschalten oder dem Zurücksetzen auf die Werkseinstel­lungen startet der Installationsassistent.
› Benutzen Sie „,, und “ zum Bewegen der Auswahl und „ENTER“ zum Be­stätigen.
› Wählen sie die Sprache des Menüs (OSD Language).
› Wählen Sie die Region, in der sie sich aufhalten (Orte).
› Drücken Sie „ENTER“.
› Bestätigen Sie die Abfrage mit „JA“ zum Ausführen.
› Es wird ein vollständiger, automatischer Suchlauf gestartet.
Sender wechseln
Sie haben mehrere Möglichkeiten zur Senderwahl: › Mit „“ und „“ wechseln Sie zu dem nächsten/vorherigen Sender.
› Über die Zierntasten können Sie direkt einen Programmplatz eingeben.
› Mit „OK“ oder „ENTER“ önen Sie die Schnellauswahl. › Mit den Navigationstasten „“ und „“ wählen Sie dort einen Sender.
“ und „ “ blättern sie die Senderübersicht schnell durch.
› Mit „ › Mit „ “ und „“ wählen Sie eine Gruppe aus. (Die Sender ordnen Sie unter „Haupt­menü“ › „Digitale TV“ › „Kanalmanager“ › „Kanalgruppierung“ den Gruppen hinzu). › Mit „OK“ und „ENTER“ wechseln Sie zu diesem im Hintergrund. › Mit „EXIT“ verlassen Sie das Menü wieder.
› Mit „FAV“ önen Sie die Liste Ihrer Favoriten. Mit den Navigationstasten „ “ und „“ wählen Sie dort einen Sender. (Die Sender ordnen Sie unter „Hauptmenü“ › „Digitale TV“ › „Kanalmanager“ › „Kanalorganisa­tor“ den Favoriten hinzu).
“ und „ “ blättern sie die Senderübersicht schnell durch.
› Mit „ › Mit „OK“ und „ENTER“ wechseln Sie zu diesem im Hintergrund. › Mit „EXIT“ verlassen Sie das Menü wieder.
› Mit „RECALL“ wechseln Sie zwischen dem aktuellen und dem zuletzt geschauten Sender.
› Sobald dieser abgeschlossen ist, wechselt das Gerät zu dem ersten gefundenen Sender.
› Falls Sie „NEIN“ wählen, können sie später wie oben beschrieben einen Sender­suchlauf durchführen.
28
Kapitel 7 DVB-T
Kapitel 7 DVB-T
29
Zoomen
› Mit „ZOOM“ aktivieren Sie die Zoomfunktion. Mit wiederholtem Drücken von „ Zoomstufen (1/4, 1/3, 1/2, Normal, x 2, x 3, x 4). Mit „,, und “ verschieben Sie den Bildausschnitt im Zoommodus.
“ und „ “ schalten Sie durch die verschiedenen
Videotext (TTX)
› Mit „TTX“ önen Sie das Teletextmenü. Wählen Sie mit „“ und „“ eine verfügbare TTxPid aus und drücken Sie „ENTER“. Wenn diese Funktion von dem Sender unterstützt wird/das Signal empfangen wird, erscheint daraufhin die Startseite dieses Dienstes.
› Mit wiederholtem Drücken von „ENTER“ schalten Sie die Transparenz des Tele­textfensters durch. Mit „EXIT“ oder „TTX“ verlassen Sie den Videotext wieder.
› Mit den Zierntasten geben Sie die gewünschte Seitennummer ein. Das Gerät beginnt mit dem Suchlauf nach dieser Seite. Sobald diese gefunden ist, wechselt die Anzeige zu dieser Seite.
Mit „“ und „“ blättern Sie den Videotext nach oben/unten durch. Dabei pro­biert das Gerät, zu der nächsten verfügbaren Seite in dieser Richtung zu blättern.
Mit „“ blättern Sie den Videotext um 100 Seiten nach oben durch (z. B. von 728 zu 828). Dabei probiert das Gerät, zu dieser Seite zu blättern. Gegebenenfalls springt das Gerät dabei in den Anfangsbereich zurück (z. B. von 828 zu 128).
› Mit „ “ wechseln Sie von der aktuellen Seite zurück zu Seite 100 (z. B. von 728 zu 100).
› In den farbigen Markierungen (rot. grün, gelb und blau) können Sie die aktuelle und die letzten drei Seiten sehen. Mit einem Druck auf die entsprechende Farbta­ste, können sie zu dieser Seite wechseln.
Hinweis
Ob eine bestimmte Seite gefunden wird oder der Videotext nutzbar ist, hängt von der Empfangsqualität des Signals ab und der Unterstützung durch den Sen­der ab.
Elektronischer Programmführer (EPG)
› Mit „EPG“ önen Sie die elektronische Programmzeitschrift. Dabei wird nach dem Programm eines Sieben-Tage-Zeitraums gesucht.
› Mit „“ und „“ bewegen Sie die Auswahl nach oben und unten. In der Senderübersicht bewirkt dieses gleichzeitig einen Programmwechsel im Hintergrund.
Mit „ “ und „“ wechseln Sie zwischen der Senderübersicht und der Fernseh­zeitschrift.
“ und „ “ blättern Sie die Wochentage in der Programmzeitschrift durch.
Mit „
30
Kapitel 7 DVB-T Kapitel 7 DVB-T
31
Täglicher Modus
› Mit der roten Taste wechseln sie zu von dem wöchentlichen zu dem täglichen Modus. Dabei wird für den aktuellen Sender das Programm in einer ausführ­licheren Form angezeigt.
Was ist DVB-T?
DVB-T ist die englischsprachige Abkürzung für Digital Video Broadcasting-Terres­trial und bezeichnet die terrestrische (=erdgebundene) Verbreitung der Fernseh­signale in der Atmosphäre.
Wöchentlicher Modus
› Mit der grünen Taste wechseln sie zu von dem täglichen zu dem wöchentlichen Modus. In der Programmzeitschrift sehen Sie alle gefundenen Sendungen eines Drei-Stunden-Fensters in einer abgekürzten Fassung. Mit „ “ und „“ können Sie hier ebenfalls in der Programmzeitschrift blättern.
Infotext
Bewegen Sie die Auswahl über eine Sendung in der Programmzeitschrift und drücken Sie die gelbe Taste. Zusätzliche, verfügbare Informationen (z.B. Start­und Endzeit oder die Themen der Sendung) werden Ihnen in einem Fenster an­gezeigt. Mit „“ und „“ blättern sie in diesem Fenster Zeilenweise hinauf und herab, mit
“ und „ “ wird das komplette Textfeld hinauf-/hinabgeblättert.
Hinweis
Die Verfügbarkeit des Elektronischen Programmführers hängt von der Empfangs­qualität des Signals und der Unterstützung durch den Sender ab.
DVB-T ist eine Variante des DVB, die vor allem in verschiedenen europäischen Staaten als Standard für die Übertragung von digitalem Fernsehen und Hörfunk (Radio) per Antenne verwendet wird. Die für DVB-T genutzten Übertragungs-Fre­quenzen entsprechen den schon vom analogen Rundfunk bekannten UHF- und VHF-Kanälen. Bei der digitalen Ausstrahlung lassen sich diese Kanäle eektiver ausnutzen als bei analoger Technik, da mehrere Sender pro Kanal übertragen werden können.
32
Kapitel 7 DVB-T Kapitel 7 DVB-T
33
Das Hauptmenü
8
› Sie önen das Hauptmenü mit der „MENU“-Taste
› In der folgenden Tabelle sehen Sie eine kurzen Überblick über den Aufbau des Hauptmenüs. Diese erleichtert Ihnen die Übersicht über die Optionen und Funk­tionen, welche sich in dem Menü benden.
Hauptmenü
Digital TV Kanalmanager Kanalorgani-
sator
Kanalsortierung Festlegen der Sortierreihen-
Kanalgruppie­rung
Kanal bearbei­ten
Alles löschen Alle Sender löschen
Installation Automatisch Einen automatischen Sen-
Manuelle Suche Einen bestimmten Kanal
Frequenz Suche Einen bestimmten Fre-
Sender zu/von den Favo­riten hinzufügen/entfer­nen, verschieben, sperren, löschen, umbenennen
folge
Sender bestimmten Grup­pen zuordnen
Übersicht und Einstellungs­möglichkeit der Sender-PIDs
dersuchlauf durchführen
zum Durchsuchen eingeben
quenzbereich durchsuchen
Konguration OSD Einstellungen zur Darstel-
lung des Menüs und bevor­zugter Tonspuren
Fernsehen Einstellungen zur Bilddar-
stellung
System einrich­ten
Zeit Einstellungen zu der Zeit
Elterliche Sperre
Software aktu­alisieren
Werkseinstel­lungen
Version Anzeige von verschiedenen
Film Önet den Browser zur An-
Musik Önet den Browser zur An-
Foto Önet den Browser zur
Einstellung von Klangeek­ten, Bildeekten, Numme­rierung und Region
Passwort ändern
Installation einer neuen Gerätesoftware von einem Speichermedium
Zurücksetzen auf die Werkseinstellungen
Informationen zu Hard- und Software des Gerätes
zeige von Videodateien
zeige von Musikdateien
Anzeige von Bildern
34
Kapitel 8 Das HauptmenüKapitel 8 Das Hauptmenü
35
Kanalmanager
Kanalorganisator
› Der Kanalorganisator bietet Ihnen die Möglichkeit, Ihre Favoriten zu gestalten, Sender zu verschieben, gegen ungewünschte Nutzung zu sperren und/oder zu löschen.
› Mit „“ und „“ wählen Sie einen Sender aus der Liste aus.
“ und „ “ blättern sie die Senderübersicht schnell durch.
› Mit „
Favo Mit Drücken der roten Taste ordnen Sie einen Sender Ihren Favoriten hinzu oder entfernen diese Zuordnung.
Lösch Mit Drücken der grünen Taste zum Löschen markieren oder eine Markierung aufheben. Dieses erfordert das einmalige Eingeben des Passwortes. Bei dem Verlassen des Kanalorganisators werden Sie gefragt, ob die markierten Sender gelöscht werden sollen.
Umbenennen Mit Drücken von „ “ und „“ zum Umbenennen önen. › Wiederholtes Drücken der Zierntasten blättert die verfügbaren Zeichen durch. Die verfügbaren Zeichen sehen Sie an dem oberen Rand des Umbenennen Dialogfensters. Sie müssen etwa 5 Sekunden warten, bis der Cursor zu der nächsten Stelle springt und Ihre Eingabe übernommen wird. › Mit der roten Taste wechseln Sie zwischen Zeichen und Ziern. › Mit der grünen Taste zwischen Groß- und Kleinschreibung. › Mit der blauen Taste fügen Sie ein Leerzeichen ein. › Mit der grünen Taste löschen Sie die Stelle, über der sich der Cursor bendet. › Mit „ “ und „“ die bereits eingegebenen Stellen durchgehen. › Mit „EXIT“ verlassen Sie den Dialog, ohne den Sender umzubenennen. › Mit „ENTER“ verlassen Sie den Dialog und übernehmen den neuen Namen.
› Mit „EXIT“ verlassen Sie den Kanalorganisator wieder.
Mov Mit Drücken der gelben Taste zum Verschieben auf einen anderen Programmplatz markieren. Wählen Sie mit „“ und „“ den neuen Programmplatz. Drücken Sie „ENTER“ an der gewünschten Stelle. Der Sender wird auf diesen Programmplatz verschoben.
Sper Mit der blauen Taste sperren oder eine Sperrung aufheben. Dieses erfordert das einmalige Eingeben des Passwortes. Zukünftig wird das Passwort abgefragt, bevor der Sender wiedergegeben wird.
36
Kanalsortierung
› Hier legen Sie die Reihenfolge fest, nach der die gefundenen Sender sortiert werden: › Mit „“ und „“ suchen Sie eine Wahlmöglichkeit aus. › Mit „ “ und „“ wechseln Sie zwischen Wahlmöglichkeiten und den Optionen. › Mit „“ und „“ suchen Sie eine Option aus. › Mit „ENTER“ bestätigen Sie eine Option.
Die 1. Wahlmöglichkeit ist nach dem Land. Die 2. Wahlmöglichkeit ist nach der Verschlüsselung. Die 3. Wahlmöglichkeit ist nach dem Namen. Auch eine Kombination dieser Optionen ist möglich.
Kapitel 8 Das HauptmenüKapitel 8 Das Hauptmenü
37
› Drücken Sie „EXIT“ um die getroenen Einstellungen zu verwerfen und die Ka­nalsortierung zu verlassen.
› Drücken Sie „ENTER“ nachdem Sie Ihre Auswahl getroen haben und bestätigen Sie die Abfrage mit „Ja“, um die Einstellungen zu übernehmen und eine Sortie­rung durchzuführen.
Kanäle bearbeiten
› In diesem Menü besteht die Möglichkeit, Sender nach Informationspaketen zu gestalten oder dem Träger hinzuzufügen.
› Mit der roten Taste önen Sie den Dialog zum Hinzufügen eines bestimmten Senders.
“ und „ “ blättern sie die Senderübersicht schnell durch und können sich
› Mit „ so einen Überblick über die momentane Reihenfolge verschaen.
Kanalgruppierung
In diesem Menü können Sie Sender zu Gruppen für die Schnellauswahl zuordnen. › Mit „“ und „“ wählen Sie einen Sender aus der Liste aus. Mit „
“ und „ “ blättern sie die Senderübersicht schnell durch. Mit den Zierntasten fügen Sie den markierten Sender einer Gruppierung hinzu. Die verfügbaren Gruppen sind:
1 – keine keiner Gruppe 2 – Nachr Nachrichtensender 3 – Wiss Wissenschaftssender 4 – Sport Sportsender 5 – Filme Spiellmsender 6 – Kinder Kindersender 7 – Musik Musiksender 8 – Mode Modesender
› Mit „EXIT“ verlassen Sie die Kanalgruppierung wieder und übernehmen Ihre Markierungen.
Hinweis
Favoriten editieren Sie in dem Kanalorganisator.
› Mit der gelben Taste önen Sie den Dialog zum Editieren bestehenden Senders. Wählen Sie mit „“ und „“ einen Sender aus der Liste aus.
“ und „ “ blättern sie die Senderübersicht schnell durch.
Mit „
Ortsname stellen Sie das Land ein; nur beim Hinzufügen verfügbar Träger verfügbares Trägersignal; nur beim Hinzufügen verfügbar Kanal den gewünschten Namen für den Sender Ton PID die Audio Packed Identication (die ID des Audio-Signals für den gewünschten Sender innerhalb des gewählten Trägersignals) Video PID die Video Packed Identication (die ID des Video-Signals für den gewünschten Sender innerhalb des gewählten Trägersignals) PCR PID den Program Clock Reference packet identier (enthält Informationen für die Synchronisation des Signals für den Dekoder)
Alles Löschen
› Hier haben sie die Möglichkeit alle gefundenen Fernsehsender und/oder Radio­sender zu löschen.
› Treen Sie Ihre Wahl mit den Pfeiltasten. › Drücken Sie „ENTER“ über der gewünschten Option. › Bestätigen Sie die Frage mit „Ja“, um das Löschen durchzuführen.
38
Kapitel 8 Das HauptmenüKapitel 8 Das Hauptmenü
39
Installation
› In diesem Menü haben Sie unterschiedliche Möglichkeiten nach Sendern zu suchen.
Automatisch
› Mit „Automatisch“ starten Sie einen vollständigen Sendersuchlauf. Alle existierenden Sender werden gelöscht. Der komplette Frequenzbereich wird durchsucht. Die gefundenen Sender werden der Reihe nach gespeichert. Bestäti­gen Sie die Frage zum Löschen der aktuellen Sender und dem Start des Suchlaufs mit „Ja“.
Manuelle Suche
Mit „Manuelle Suche“ durchsuchen Sie einen bestimmten Kanal nach Sendern. Dabei wird die bestehende Senderliste nach bereits existierenden Sendern dieses Kanals durchsucht. Diese werden gelöscht. Anschließend wird der Kanal erneut durchsucht. Gefundene Sender werden an das Ende der Senderliste eingefügt.
Startfreq.Khz der Startpunkt der Suche › Mit den Zierntasten geben Sie die gewünschte Frequenz ein. › Mit „ “ und „“ können sie die Stellen durchgehen. Endfreq.Khz der Endpunkt der Suche › Mit den Zierntasten geben Sie die gewünschte Frequenz ein. › Mit „ “ und „“ können sie die Stellen durchgehen. Bandbreite die Bandbreite des durchsuchten Kanals › Mit „ “ und „“ können sie die Bandbreite auswählen.
› Mit „“ und „“ wechseln Sie zwischen den Optionen. › Mit „ENTER“ starten Sie den Suchlauf.
› Mit „EXIT“ verlassen Sie das Menü, ohne einen Suchlauf durchzuführen.
Konguration
› Mit „ “ und „“ wählen Sie den Kanal aus, den Sie nach Sendern durchsuchen möchten. › Mit „ENTER“ starten Sie den Suchlauf. › Mit „EXIT“ verlassen Sie das Menü, ohne einen Suchlauf durchzuführen.
Frequenz-Suche
› Mit „Frequenz-Suche“ durchsuchen Sie einen bestimmten Bereich nach Sen­dern. Dabei wird die bestehende Senderliste nach bereits existierenden Sendern dieses Frequenzbereiches durchsucht. Diese werden gelöscht. Anschließend wird der Frequenzbereich erneut nach Sendern durchsucht. Gefundene Sender werden an das Ende der Senderliste eingefügt.
40
OSD
› Hier können Sie Einstellungen zur Ansicht und Sprachen von Menü und Ton­spuren tätigen.
OSD › Auswahl eines Farbschemas für das Menü Zeit zeigen › Einschalten, ob die Zeit eingeblendet werden soll oder nicht OSD Ausblendzeit › Ausblendzeit der Fenster (z.B. beim Programmwechsel) OSD Durchsicht › Transparenz der Menüfenster OSD Sprache › Sprache der Menüfenster MP4 Sub Language › Bevorzugte Untertitelsprache*
1. Tonsprache › Bevorgzugte Erstprache*
2. Tonsprache › Bevorzugte Zweitsprache*
Kapitel 8 Das HauptmenüKapitel 8 Das Hauptmenü
41
* Diese Einstellungen beziehen sich z.B. auf DVDs oder Dateien auf Wechselda­tenträgern.
Fernsehen
› Hier können sie Einstellungen zu der Anzeige treen.
Anzeigemodus › Einstellen, ob das Farbsystem automatisch gewählt wird oder PAL oder NTSC bevorzugt werden. Bildseitenformat › Hier stellen Sie das gewünschte Bildseitenverhältnis ein (16:9, 4:3LB oder 4:3PS) Helligkeit › Die Helligkeit der Anzeige einstellen Kontrast › Den Kontrast der Anzeige einstellen Schattierung › Die Schattenintensität festlegen Sättigung › Die Farbsättigung einstellen
› Neben den Optionen unter dem Menüpunkt „Fernsehen“ haben Sie mit der Taste „MODE“ ein weiteres Menü Verfügung. Die hier getroenen Einstellungen sind unabhängig und/oder zusätzlich zu denen aus dem Menü „Fernsehen“.
› Drücken Sie „MODE“. Mit „“ und „“ wählen Sie zwischen „PICTURE“- und „SYSTEME“-Menü. Drücken Sie „ENTER“ oder „“ das gewünschte Menü zu betreten. In einem Untermenü nehmen Sie eine Einstellung mit „“ und „“ vor. Mit „MODE“ kehren sie zu der Menüauswahl zurück oder verlassen das Menü wieder.
COLOR Einstellung der Farbsättigung
SPRACHE Auswahl der Sprache für dieses Menü
RESET Zurücksetzen auf die Werkseinstellungen
SYSTEME PICT. ASP. Wechseln zwischen 16:9 und 4:3 für die Bildäche
VERTIKAL Das Bild vertikal spiegeln
System einrichten
› Hier können Sie allgemeine Einstellungen treen. EQ einrichten › Auswahl eines Klangmusters Surround › Auswahl eines Umgebungsklangeektes JPEG Eekt › Bildeekte für das Angucken von Bilder ein-/ausschalten LCN › Ein-/Ausschalten der Logischen Programm Sortierung (LCN) Orte › Ihren Aufenthaltsort eingeben
Zeit
› Hier können Sie Einstellungen zu Uhrzeit und Datum treen. Zeitmodus › die Zeit automatisch beziehen oder manuell einstellen Datum › das Datum in der Reihenfolge mm/dd/jjjj eingeben Zeit › die Uhrzeit in dem Format hh:mm eingeben GMT Abweichung › die Abweichung von der Weltzeit einstellen (Deutschland ist GMT +01:00) Sommerzeit › die Sommerzeit ein- oder ausschalten
MODE-Menü
PICTURE HELLIGKEIT Einstellung der Helligkeit
KONTRAST Einstellung des Bildkontrastes
42
Kapitel 8 Das Hauptmenü
Elterliche Sperre
› Hier können Sie das Passwort festlegen. Das Voreingestellte Passwort ist „0000“.
Kapitel 8 Das Hauptmenü
43
Software aktualisieren
Film
› Hier können Sie einen angeschlossenen Wechseldatenträger nach einer Datei für das Durchführen einer Aktualisierung der Betriebssoftware durchsuchen.
Hinweis
Das Durchführen eines Updates geschieht auf eigene Verantwortung.
Werkseinstellung
› Hier können sie sämtliche Einstellungen auf den Auslieferungszustand zurück­setzen. Beantworten Sie dazu den Fragedialog mit „Ja“.
Hinweis
Das Zurücksetzen auf die Werkseinstellungen geschieht auf eigene Verantwor­tung.
Version
› Hier können Sie sich Informationen zu der Hard- und Softwareversion anzeigen lassen. Mit „EXIT“ verlassen Sie das Fenster wieder.
› Hiermit önen Sie die Dateiübersicht. Ihnen werden Verzeichnisse und abspielbare Dateien angezeigt. Unterstützt wer­den Videodateien des Typs AVI.
› Mit „“ und „“ wählen Sie eine Datei oder ein Verzeichnis aus der Liste aus. › Mit „
“ und „ “ blättern sie die Übersicht schnell durch. › Mit „ENTER“ starten Sie die Wiedergabe oder betreten ein Verzeichnis. › Mit den Zierntasten können Sie direkt eine Nummer eingeben. Nach etwa 3 Sekunden beginnt das Gerät mit der Wiedergabe oder wechselt in das das ent­sprechende Verzeichnis. Drücken Sie „ENTER“, um sofort den Film anzuzeigen/in das Verzeichnis zu wechseln.
› Mit „
“ Pausieren Sie die Wiedergabe oder setzen diese fort. › Mit „“ beenden Sie die Wiedergabe. › Mit „
“ und „ “ springen Sie zu der vorherigen/nächsten Datei.
› Mit wiederholtem Drücken von „ Rücklauf (x 2, x 4, x 8, x 20 und aus). Durch Drücken von „ Vor-/Rücklauf ebenfalls.
› Mit „REPEAT“ schalten Sie durch die verschiedenen Wiederholungsoptionen: Repeat-One › die aktuelle Datei wiederholen Repeat-Dir › das aktuelle Verzeichnis wiederholen Repeat-Shu. › das aktuelle Verzeichnis in zufälliger Reihenfolge wiederholen Repeat-OFF › die Wiederholungsfunktion ausschalten
› Mit „ZOOM“ aktivieren Sie die Zoomfunktion. Mit wiederholtem Drücken von „ denen Zoomstufen (1/4, 1/3, 1/2, Normal, x 2, x 3, x 4). Mit „,, und “ verschieben Sie den Bildausschnitt im Zoommodus.
“ und „ “ starten Sie einen schnellen Vor-/
“ beenden Sie den
“ und „ “ schalten Sie durch die verschie-
44
Kapitel 8 Das HauptmenüKapitel 8 Das Hauptmenü
45
› Mit „DISPLAY“ können Sie sich Namen, Spielzeit und Gesamtspielzeit anzeigen lassen.
› Mit „EXIT“ beenden Sie die Wiedergabe oder wechseln in das Übergeordnete Verzeichnis/ das Menü zurück.
Musik
› Hiermit önen Sie die Dateiübersicht. Ihnen werden Verzeichnisse und abspielbare Dateien angezeigt. Unterstützt wer­den Audiodateien des Typs MP3 und WAV. › Mit „“ und „“ wählen Sie eine Datei oder ein Verzeichnis aus der Liste aus. › Mit „
“ und „ “ blättern sie die Übersicht schnell durch. › Mit „ENTER“ starten Sie die Wiedergabe oder betreten ein Verzeichnis. › Mit den Zierntasten können Sie direkt eine Nummer eingeben. Nach etwa 3 Sekunden beginnt das Gerät mit der Wiedergabe oder wechselt in das das ent­sprechende Verzeichnis. Drücken Sie „ENTER“, um sofort den Titel abzuspielen/in das Verzeichnis zu wechseln.
› Mit „
“ Pausieren Sie die Wiedergabe oder setzen diese fort. › Mit „“ beenden Sie die Wiedergabe. › Mit „
“ und „ “ springen Sie zu der vorherigen/nächsten Datei.
› Mit wiederholtem Drücken von „ Rücklauf (x 2, x 4, x 8, x2 0 und aus). Durch Drücken von „“ beenden Sie den Vor-/ Rücklauf ebenfalls.
› Mit „REPEAT“ schalten Sie durch die verschiedenen Wiederholungsoptionen: Repeat-One › die aktuelle Datei wiederholen
“ und „ “ starten Sie einen schnellen Vor-/
Repeat-Dir › das aktuelle Verzeichnis wiederholen Repeat-Shu. › das aktuelle Verzeichnis in zufälliger Reihenfolge wiederholen Repeat-OFF › die Wiederholungsfunktion ausschalten
› Mit „EXIT“ beenden Sie die Wiedergabe oder wechseln in das Übergeordnete Verzeichnis/ das Menü zurück.
Foto
› Hiermit önen Sie die Dateiübersicht. Ihnen werden Verzeichnisse und abspielbare Dateien angezeigt. Unterstützt wer­den Dateien des Typs JPEG. › Mit „“ und „“ wählen Sie eine Datei oder ein Verzeichnis aus der Liste aus. › Mit „
“ und „ “ blättern sie die Übersicht schnell durch. › Mit „ENTER“ starten Sie die Wiedergabe oder betreten ein Verzeichnis. › Mit den Zierntasten können Sie direkt eine Nummer eingeben. Nach etwa 3 Sekunden zeigt das Gerät das Bild an oder wechselt in das das entsprechende Verzeichnis. Drücken Sie „ENTER“, um sofort das Bild anzuzeigen/in das Verzeich­nis zu wechseln.
› Mit „ENTER“ starten Sie die Diashow oder springen zum nächsten Bild.
› Mit „
“ Pausieren Sie die Diashow oder setzen diese fort. › Mit „“ beenden Sie die Anzeige. › Mit „
“ und „ “ springen Sie zu der vorherigen/nächsten Datei. › Mit „ “ und „“ drehen Sie das Bild links-/rechtsherum. › Mit „“ spiegeln Sie das Bild an der vertikalen Mittelachse links-rechts. › Mit „“ spiegeln Sie das Bild an der horizontalen Mittelachse oben-unten.
46
Kapitel 8 Das HauptmenüKapitel 8 Das Hauptmenü
47
› Mit „ZOOM“ aktivieren Sie die Zoomfunktion. Mit wiederholtem Drücken von „ denen Zoomstufen (1/4, 1/3, 1/2, Normal, x 2, x 3, x 4). Mit „,, und “ verschieben Sie den Bildausschnitt im Zoommodus.
› Mit „DISPLAY“ können Sie sich Namen, Bildtyp und die Bildgröße anzeigen las­sen.
› Mit „EXIT“ beenden Sie die Wiedergabe oder wechseln in das Übergeordnete Verzeichnis/ das Menü zurück.
“ und „ “ schalten Sie durch die verschie-
Auswahl der Signalquelle
› Mit der Taste „TV/AV" auf der Fernbedienung oder an dem Gerät wechseln Sie zwischen dem DVB-T Betrieb und dem AV-Eingang.
› Mit „TV/RADIO“ wechseln Sie zwischen dem DVB-T Betrieb und gefundenen Ra­diokanälen.
› Wechselspeichermedien wählen Sie in dem Browser des Hauptmenüs aus. Stellen Sie sicher, dass das gewünschte Medium richtig angeschlossen ist. Önen Sie das Hauptmenü und wählen Sie anschließend „Film“, „Musik“ oder „Foto“. Wählen Sie dann „USB“ oder „CARD“, um den Browser für das gewünschte Medi­um zu önen.
9
48
Kapitel 9 Auswahl der SignalquelleKapitel 8 Das Hauptmenü
49
Soundeinstellungen
› Im DVB-T-Betrieb können sie durch Drücken von „AUDIO“ das Menü zur Auswahl verschiedener Tonspuren oder der Balance önen.
› Im Hauptmenü unter „Digitale TV › Konguration › System“ einrichten können Sie verschiedene Equalizereinstellungen und Klangeekte ein- und ausschalten.
› Mit dem Lautstärkeregler stellen Sie das Gerät durch drehen lauter oder leiser.
› Mit der „MUTE-Taste" schalten Sie den Ton an/aus.
Betreiben Sie das Gerät stets in einer niedrigen, angenehmen Lautstärke und erhöhen Sie diese nicht. Das Gehör gewöhnt sich nach einiger Zeit an die eingestellte Lautstärke.
Beachten Sie, dass übermäßiger Schalldruck durch hohe Lautstärke, ins­besondere bei der Verwendung von Ohrhörern und Kopfhörern, den Ver­lust des Hörsinns verursachen kann.
Stellen Sie sicher, dass der Lautstärkeregler vor dem Einschalten oder dem Aufsetzen von Kopfhörern immer auf ein Minimum gedreht ist.
10
Problembehandlung
Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Bevor Sie den Service anrufen, können Sie die folgenden Tipps anschauen:
Probleme bei der Wiedergabe einer Datei
› Prüfen Sie, ob alles richtig angeschlossen ist. › Der Audio Codec wird nicht unterstützt. › Der Video Codec wird nicht unterstützt. › Sie möchten einen falschen Dateityp önen. › Sie möchten einen Dateityp önen, der für einen anderen Betriebsmodus vor­gesehen ist (z.B. JPEGs im Filmbetrieb).
Die Fernbedienung reagiert nicht
› Überprüfen Sie, ob die Batterien richtig herum eingelegt sind. › Die Batterien sind entladen. Tauschen Sie diese aus. › Richten Sie die Fernbedienung auf den Sensor und betätigen Sie diese. › Entfernen Sie Objekte zwischen der Fernbedienung und dem Sensor. › Benutzen Sie die Fernbedienung nicht weiter als 8 m vom Gerät entfernt.
Keine Taste funktioniert mehr (sowohl beim Gerät und/oder der Fernbedienung)
› Schalten Sie das Gerät aus und wieder ein. Alternativ schalten Sie das Gerät aus, trennen es von der Stromversorgung und verbinden es wieder. (Das Gerät könnte evtl. nicht funktionieren aufgrund von Blitzschlag, statischer Elektrizität oder an­deren externen Faktoren.)
11
Der Empfang ist verrauscht oder kein Bild
› Die Empfangsfrequenz ist nicht optimal. › Die Antenne ist falsch ausgerichtet. › Starten Sie den Sendersuchlauf.
50
Kapitel 11 ProblembehandlungKapitel 10 Soundeinstellungen
51
Instandhaltung und
Wechseldatenträger wird nicht erkannt
› Überprüfen Sie, ob der Datenträger richtig angeschlossen ist. › Der Datenträger ist nicht mit dem FAT32 Dateisystem formatiert.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch ei­nen autorisierten Fachmann durchzuführen.
Umgang mit dem Gerät
› Nehmen Sie Ihr Gerät nicht an Orten mit extrem hohen oder extrem niedrigen Temperaturen in Betrieb.
Zulässige Lagertemperatur: – 25° C bis 60° C Zulässige Betriebstemperatur: 0° C bis 40° C
› Sollten Pixelfehler (einzelne Pixel zu hell oder zu dunkel) beim Betrieb des Fern­sehers auftauchen, bedeutet dies nicht, dass der Fernseher defekt ist. Solche Feh­ler sind einweit verbreitetes Problem in der TFT-LCD-Technik. Bis zu fünf defekte Pixel sind akzeptabel.
Wartung
› Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes, zum Beispiel auf Beschädigung der Netzleitung und des Gehäuses.
› Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Vergessen Sie nicht, den Netzstecker aus der Netzdose zu ziehen und gegebenenfalls die Netzdose vorher stromlos zu schalten.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: › das Gerät oder die Netzleitung sichtbare Beschädigungen aufweisen › das Gerät nicht mehr arbeitet › nach längerer Lagerung unter ungünstigen Verhältnissen › nach schweren Transportbeanspruchungen.
12
› Bevor Sie das Gerät reinigen oder warten, beachten Sie unbedingt folgende Si­cherheitshinweise:
› Bei dem Önen von Abdeckungen oder dem Entfernen von Teilen können span­nungsführende Teile freigelegt werden.
52
Kapitel 12 Instandhaltung und Umgang mit dem GerätKapitel 11 Problembehandlung
53
› Vor einer Wartung oder Instandsetzung muss das Gerät von allen Spannungs­quellen getrennt werden.
› Kondensatoren in dem Gerät können noch geladen sein, selbst wenn dieses von allen Spannungsquellen getrennt wurde.
› Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbun­denen Gefahren beziehungsweise einschlägigen Vorschriften vertraut ist.
› Zum Verschicken des Geräts bewahren Sie bitte den Originalkarton und das Ver­packungsmaterial auf. Sollten Sie das Gerät verschicken müssen, packen Sie es so in den Karton zurück, wie Sie es gekauft haben, um Schäden zu vermeiden. Bewahren Sie auch diese Bedienungsanleitung auf und geben Sie diese gegebe­nenfalls mit an Dritte weiter. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Sauberhalten der Außenhülle
› Benutzen Sie keine üchtigen Flüssigkeiten, wie z.B. Insektenspray, in der Nähe des Gerätes. Lassen Sie keine Gummi- oder Kunststoprodukte für längere Zeit in Kontakt mit dem Gerät. Ansonsten können diese Spuren hinterlassen.
Saubermachen des Geräts
› Benutzen Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Falls das Gerät stark verschmutzt ist, verwenden Sie ein weiches Tuch mit einer milden Rei­nigungslösung. Benutzen Sie keine starken Lösungsmittel, wie Alkohol, Benzin oder Verdünner, da diese das Gehäuse beschädigen können.

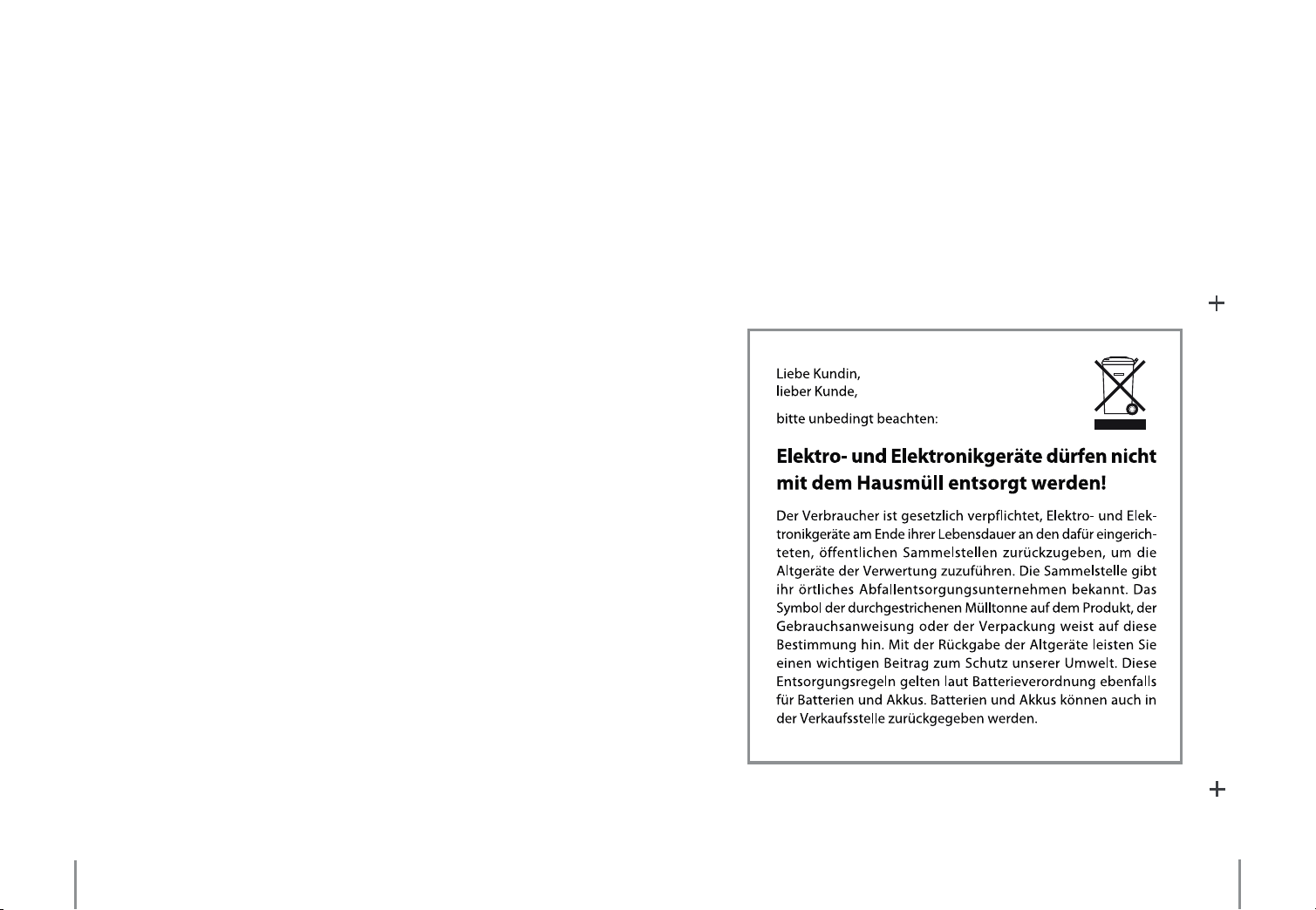

› Verpackungen sind im Interesse des Umweltschutzes den jeweiligen Entsor­gungssystemen, wie z. B. dem dualen System Deutschland, zuzuführen.
54
Kapitel 12 Instandhaltung und Umgang mit dem GerätKapitel 12 Instandhaltung und Umgang mit dem Gerät
55
Produkteigenschaften
13
Technische Daten
› Betriebsspannung: Netzteil: 100 – 240 V ~ 50/60 Hz Autoadapter: 10 –15 V Gleichstrom Gerät: 9 – 12 V DC › Bilddiagonale: 17,78 cm (7“) › Bildformat: 16:9, 4:3 › Pixel: 480 RGB (H) x 234 (V) › Video-Farbsystem: PAL und NTSC
› Abmaße (ca.): 236 (B) x 125 (H) x 36,5 (T) mm › Gewicht (ca.): 550 g
› Anschlüsse: DC IN 9 –12 V AV-out (3,5 mm) AV-in (3,5 mm) Stereokopfhörer (3,5 mm) Antenne (75 Ω) 3-in-1-Kartenleser USB 2.0
› Unterstüzt: Video: AVI Audio: MP3, WAV Bilder: JPEG
› USB 2.0 FAT32 formatierte Speichersticks bis zu 32 GB FAT32 formatierte externe Festplatten (erfordert eigene Stromversorgung; nur eine Partition)
Akku-Parameter
› Lithium-Polymer-Akku 7,4 V/1800 mAh › Ladedauer: bis zu 5 Std. (ausgeschaltet) bis zu 20 Std. (eingeschaltet) › Nutzdauer: bis zu 2,5 Std., je nach Aktivität
Lagerungs- und Betriebsbedienungen
Lagerungsbedienungen Temperatur Feuchtigkeit 6 Monate – 20 °C ~ + 45 °C 65 ± 20 % 1 Woche – 20 °C ~ +65 °C 65 ± 20 % Betriebsbedienungen Temperatur Feuchtigkeit Normale Auadung 0 °C ~ + 45 °C 65 ± 20 % Normale Entladung – 20 °C ~ + 65 °C 65 ± 20%
Lieferumfang
› X4-TECH SOL T700 mit eingebautem Akku › Netzteil 100 – 240 V › 12 V Autoadapter › DVB-T-Antenne mit Magnetfuß › Fernbedienung inklusive Batterien › Bedienungsanleitung › Servicebegleitschein
› Speicherkarten FAT32 formatierte Karten des Typs SDHC, SD, MMC und MS (je nach Typ bis zu 32 GB)
56
Kapitel 13 ProdukteigenschaftenKapitel 13 Produkteigenschaften
57
Version 1.0 – 3/2010
Service
Bei Fragen wenden Sie sich an unsere Service-Hotline:
Hotline: (0 53 02) 8 06-450 Adresse: x-services.eu gmbh Serviceabteilung X4-TECH Brackestraße 3 · 38159 Vechelde/Germany
Informationen und Updates unter: http://www.x4-tech.de
› Der Inhalt dieser Bedienungsanleitung kann ohne vorhergehende Ankündi­gung geändert werden. › Alle genannten Marken sind Eigentum von X4-TECH oder der jeweiligen Rechts­inhaber. › X4-TECH übernimmt keine Gewähr für die Richtigkeit der Inhalte dieser Bedie­nungsanleitung.
© 2010 X4-TECH Alle Rechte vorbehalten.
Hersteller
x-peer.de GmbH · Brackestraße 3 · D-38159 Vechelde Internet: www.x-peer.de · E-Mail: info@x-peer.de
www.x4-tech.de
Loading...
