Outdoor Camera
Quick Start Guide (EN)
Verkorte handleiding (NL)
Kurzanleitung (DE)
Guía de inicio rápido (ES)
Guide de démarrage rapide (FR)
Guida rapida (IT)
Guia de iniciação rápida (PT)
Hurtigstartsguide (DK)
Snabbstartsguide (SE)
Pikaopas (FI)
Krótki przewodnik (PL)
Rychlá příručka (CZ)
Príručka pre rýchly štart (SK)
Gyors útmutató (HU)
Ghid rapid (RO)
Smart
R9045
Version: 20200810
English
Package includes:
1. Smart Outdoor camera x 1
2. USB cable x 1
3. User manual x 1
4. Screw bag x 1
5. Security sticker x 2
6. Rechargeable battery x 2
Specification
Batteries: 2x18650 2600mAh Rechargeable
batteries(included)
Battery lifetime: approximate 4 months Resolution:
1920x1080P
IR distance: up to 7 meters
Angle of View: 120°
Audio input: Built in Mic
Audio output: Built in speaker
Two-way talk: support
Motion detection: support
Micro SD card: Max. 128G (not included) Network: IEEE
802.11 b/g/n 2.4GHz Wi-Fi Waterproof: IP65
Working temperature: -20℃ - 55℃
Working humidity: 10%-95%RH, no condensation
Dimension: 115x95x64mm
1
English
Light sensor
*Charge LED: Charging in red; Full in Green.
Lens
Mic
Indicator light
PIR
Charge LED
Micro USB
Speaker
1865 0
2
Reset button
Micro SD card slot
Power button
Battery compartment
Flip switch
English
Introduction
WOOX Smart Outdoor Camera is a Full HD
1080P security camera with features including twoway audio, motion detection, night vision, local and
cloud storage, , IP65 waterproof, works with Echo
Show and Google Nest Hub, and more.
Requirement to use
1. Woox home app
2. WLAN-enabled router: 2.4GHz (Separate band)
Installation
1. Please put the flip switch to "open" position and
open the cover, then take out the insulation sheet from
battery compartment. If you wish to install a MicroSD
card now, please take out the left battery first. Hold and
press the reset button until you hear
3
English
the "system reset" prompt from the camera.

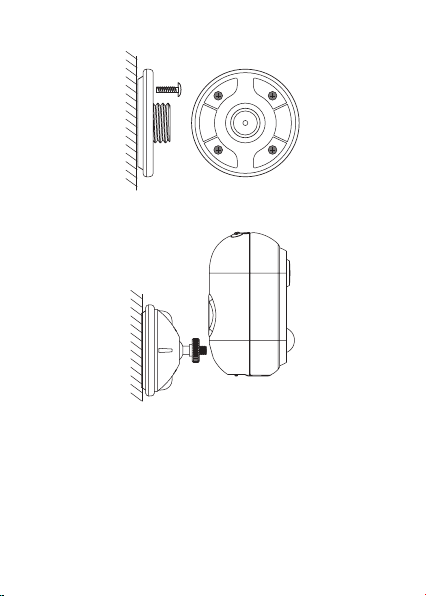

2. Rotate and open the base
3. Screw xed to the wall
4
English

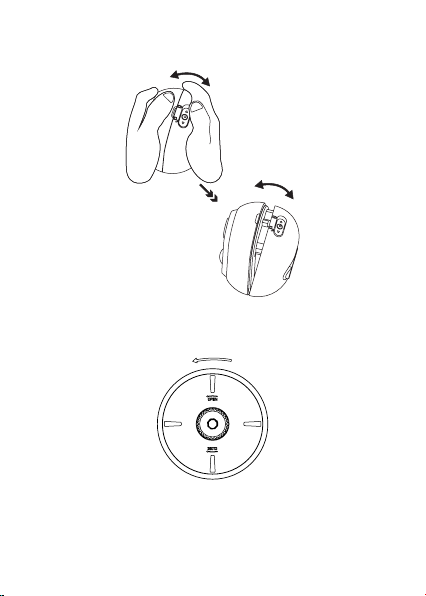

4. Rotate and close the top cover of the base and
install the device.
5
English
Set up the smart outdoor camera with WOOX Home
app
1. Download and install the app "WOOX Home" from
Apple App Store or Google Play Store on your mobile
device.
2. Launch the app "WOOX Home".
3. Create a new account or log in to your existing
account.
4. Tap “+” to add the device.
5. Select the applicable product type from the list of
products.
6. Ensure the indicator light is quick flashing (flashing 2
times per second). If the indicator light isn't flashing:
hold and press the reset button on the bottom of
camera until the indicator light starts to flash.
7. Confirm the Wi-Fi network and password.
Note: only 2.4GHz WiFi is supported.
6
English
8. The App will prompt you to scan a QR code
that needs to be read by the camera in the smart
outdoor camera to initiate pairing, press continue
on the App and a QR code should now be
generated to pair the product to your account.
Position your mobile or tablet device in front of
the camera lens and ensure the QR code is in full
frame of view, once you hear the sound prompt
confirm this on the App, this will commence the
final stage of pairing the smart outdoor camera to
your account.
9. The app will now search for the device and
register it to your account.
10. Enter the device name.
Note: The device name will also be used by
Amazon Alexa and Google Home.
Support:
If you need further help or have comments or
suggestions please visit www.wooxhome.com
7
Nederlands
Introductie
WOOX Smart Outdoor Camera is een Full HD 1080P
beveiligingscamera met functies zoals
tweerichtingsaudio, bewegingsdetectie, nachtzicht,
lokale en cloudopslag, IP65 waterdicht, werkt met
Echo Show en Google Nest Hub, en meer.
Vereiste om te gebruiken
1. Woox thuis-app
2. WLAN-router: 2,4 GHz (aparte band)
Installatie
1. Zet de tuimelschakelaar in de "open" positie en
open het deksel, neem dan het isolatievel uit het
batterijvak. Als je nu een MicroSD-kaart wilt
plaatsen, verwijder dan eerst de linkerbatterij. Houd
de resetknop ingedrukt totdat je hoort
8
Nederlands
-de "systeem reset" prompt van de camera.
2. Draai en open de basis
3. Schroef vast aan de muur
9
Nederlands
. Draai en sluit de bovenklep van de basis en
4
installeer het apparaat.
10
Nederlands
Stel de slimme buitencamera in met de WOOX
Home-app
1. Download en installeer de app "WOOX Home" van
Apple App Store of Google Play Store op uw mobiele
apparaat.
2. Start de app "WOOX Home".
3.Maak een nieuw account aan of log in op uw
bestaande account.
4. Tik op "+" om het apparaat toe te voegen.
5.Selecteer het toepasselijke producttype uit de lijst met
producten.
6. Zorg ervoor dat het indicatielampje snel knippert
(knippert 2 keer per seconde). Als het indicatielampje
niet knippert: houd de resetknop aan de onderkant van
de camera ingedrukt totdat het indicatielampje begint
te knipperen.
7. Bevestig het Wi-Fi-netwerk en wachtwoord.
Let op: alleen 2,4 GHz wifi wordt ondersteund.
11
Nederlands
8. De app zal u vragen om een QR-code te
scannen die door de camera in de slimme
buitencamera moet worden gelezen om het
koppelen te starten. Druk op doorgaan op de app
en er moet nu een QR-code worden gegenereerd
om het product aan uw account te koppelen.
Plaats uw mobiel of tablet voor de cameralens en
zorg ervoor dat de QR-code volledig in beeld is,
zodra u de geluidsmelding in de app hoort
bevestigen, begint dit met de laatste fase van het
koppelen van de slimme buitencamera aan uw
account.
9. De app zoekt nu naar het apparaat en
registreert het op uw account.
10. Voer de apparaatnaam in.
Opmerking: de apparaatnaam wordt ook
gebruikt door Amazon Alexa en Google Home.
Ondersteuning:
Als u meer hulp nodig heeft of opmerkingen of
suggesties heeft, bezoek dan
www.wooxhome.com
12
Deutsch
Einführung
Die WOOX Smart Outdoor Camera ist eine Full HD
1080P-Überwachungskamera mit Funktionen wie
Zwei-Wege-Audio, Bewegungserkennung,
Nachtsicht, lokalem und Cloud-Speicher, IP65
wasserdicht, funktioniert mit Echo Show und
Google Nest Hub und mehr.
Voraussetzung zur Verwendung
1. Woox Home App
2. WLAN-fähiger Router: 2,4 GHz (separates Band)
Installation
1. Stellen Sie den Kippschalter auf "Öffnen" und
öffnen Sie die Abdeckung. Nehmen Sie dann die
Isolationsfolie aus dem Batteriefach. Wenn Sie jetzt
eine MicroSD-Karte installieren möchten, nehmen
Sie bitte zuerst den linken Akku heraus. Halten Sie
die Reset-Taste gedrückt und drücken Sie sie, bis Sie
sie hören
13
Deutsch
-die Eingabeaufforderung "System Reset" von der
Kamera.
2. Drehen und öffnen Sie die Basis
3. Schraube an der Wand befestigen
14
Deutsch
. Drehen und schließen Sie die obere
4
Abdeckung der Basis und installieren Sie das
Gerät.
15
Deutsch
Richten Sie die intelligente Außenkamera mit der
WOOX Home App ein
1. Laden Sie die App "WOOX Home" aus dem Apple App
Store oder Google Play Store auf Ihr Mobilgerät
herunter und installieren Sie sie.
2. Starten Sie die App "WOOX Home".
3.Erstellen Sie ein neues Konto oder melden Sie sich bei
Ihrem vorhandenen Konto an.
4. Tippen Sie auf „+“, um das Gerät hinzuzufügen.
5.Wählen Sie den entsprechenden Produkttyp aus der
Produktliste aus.
6. Stellen Sie sicher, dass die Anzeigelampe schnell
blinkt (zweimal pro Sekunde blinkt). Wenn die
Anzeigelampe nicht blinkt: Halten Sie die Reset-Taste an
der Unterseite der Kamera gedrückt, bis die
Anzeigelampe zu blinken beginnt.
7.Bestätigen Sie das Wi-Fi-Netzwerk und das Passwort.
Hinweis: Es wird nur 2,4-GHz-WLAN unterstützt.
16
Deutsch
8. Die App fordert Sie auf, einen QR-Code zu
scannen, der von der Kamera in der SmartOutdoor-Kamera gelesen werden muss, um das
Pairing zu starten. Drücken Sie in der App auf
Weiter. Nun sollte ein QR-Code generiert werden,
um das Produkt mit Ihrem Konto zu koppeln.
Positionieren Sie Ihr Mobil- oder Tablet-Gerät vor
dem Kameraobjektiv und stellen Sie sicher, dass
der QR-Code vollständig angezeigt wird. Sobald
Sie die Eingabeaufforderung in der App
bestätigen, beginnt die letzte Phase des
Koppelns der intelligenten Außenkamera mit
Ihrer Konto.
9. Die App sucht nun nach dem Gerät und
registriert es in Ihrem Konto.
10. Geben Sie den Gerätenamen ein.
Hinweis: Der Gerätename wird auch von Amazon
Alexa und Google Home verwendet.
Unterstützung:
Wenn Sie weitere Hilfe benötigen oder
Kommentare oder Vorschläge haben, besuchen
Sie bitte www.wooxhome.com
17
Espanol
Introducción
WOOX Smart Outdoor Camera es una cámara de
seguridad Full HD 1080P con características que
incluyen audio bidireccional, detección de
movimiento, visión nocturna, almacenamiento local
y en la nube, IP65 a prueba de agua, funciona con
Echo Show y Google Nest Hub, y más.
Requisito de uso
1. Aplicación para el hogar Woox
2. Enrutador habilitado para WLAN: 2,4 GHz (banda
separada)
Instalación
1. Coloque el interruptor en la posición "abierta" y
abra la tapa, luego saque la hoja de aislamiento del
compartimiento de la batería. Si desea instalar una
tarjeta MicroSD ahora, primero saque la batería
izquierda. Mantenga presionado y presione el botón
de reinicio hasta que escuche
18
-El mensaje de "reinicio del sistema" de la cámara
Espanol
2. Gire y abra la base
3. Tornillo fijado a la pared
19
Espanol
. Gire y cierre la cubierta superior de la base e
4
instale el dispositivo
20
Espanol
Configure la cámara exterior inteligente con la
aplicación WOOX Home
1. Descargue e instale la aplicación "WOOX Home" de
Apple App Store o Google Play Store en su dispositivo
móvil.
2. Inicie la aplicación "WOOX Home".
3. Cree una nueva cuenta o inicie sesión en su cuenta
existente.
4. Toque “+” para agregar el dispositivo.
5. Seleccione el tipo de producto aplicable de la lista de
productos.
6. Asegúrese de que la luz indicadora parpadee
rápidamente (parpadee 2 veces por segundo). Si la luz
indicadora no parpadea: mantén presionado y presiona
el botón de reinicio en la parte inferior de la cámara
hasta que la luz indicadora comience a parpadear.
7.Confirme la red Wi-Fi y la contraseña.
Nota: solo se admite WiFi de 2,4 GHz.
21
Espanol
8. La aplicación le pedirá que escanee un código
QR que la cámara debe leer en la cámara exterior
inteligente para iniciar el emparejamiento,
presione continuar en la aplicación y ahora se
debe generar un código QR para emparejar el
producto con su cuenta. Coloque su dispositivo
móvil o tableta frente a la lente de la cámara y
asegúrese de que el código QR esté en el marco
de la vista completo, una vez que escuche el
mensaje de sonido, confirme esto en la
aplicación, esto comenzará la etapa final de
emparejar la cámara exterior inteligente con su
cuenta.
9. La aplicación buscará el dispositivo y lo
registrará en su cuenta.
10. Ingrese el nombre del dispositivo.
Nota: Amazon Alexa y Google Home también
utilizarán el nombre del dispositivo.
Apoyo:
Si necesita más ayuda o tiene comentarios o
sugerencias, visite www.wooxhome.com
22
francais
introduction
La caméra extérieure intelligente WOOX est une
caméra de sécurité Full HD 1080P dotée de
fonctionnalités telles que l'audio bidirectionnel, la
détection de mouvement, la vision nocturne, le
stockage local et cloud, IP65 étanche, fonctionne
avec Echo Show et Google Nest Hub, et plus encore.
Obligation d'utiliser
1. Application Woox pour la maison
2. Routeur compatible WLAN: 2,4 GHz (bande
séparée)
Installation
1. Veuillez mettre l'interrupteur à bascule en
position «ouvert» et ouvrir le couvercle, puis retirer
la feuille isolante du compartiment à piles. Si vous
souhaitez installer une carte MicroSD maintenant,
veuillez d'abord retirer la batterie gauche.
Maintenez et appuyez sur le bouton de
réinitialisation jusqu'à ce que vous entendiez
23
Loading...
