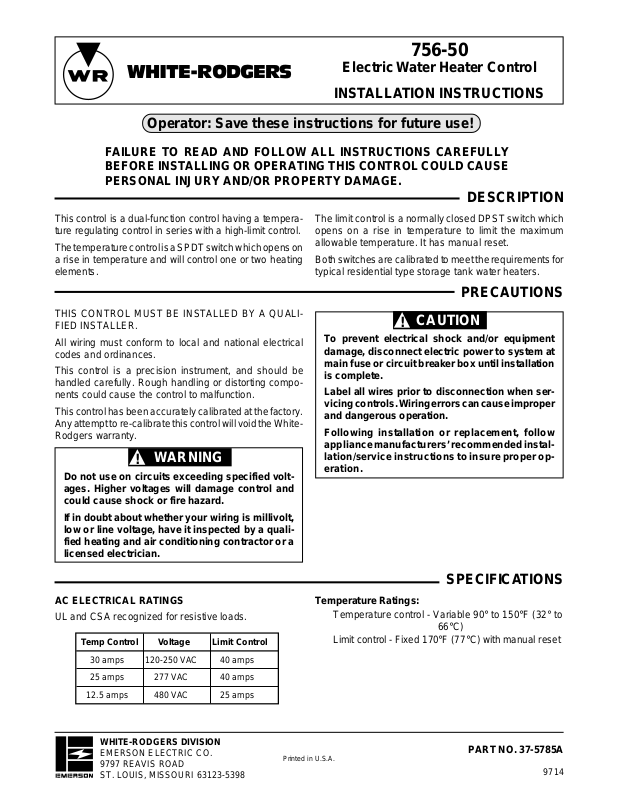

White Rodgers 756-50 User Manual

756-50

WHITE-RODGERS

Operator: Save these instructions for future use!

FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY
BEFORE INSTALLING OR OPERATING THIS CONTROL COULD CAUSE
PERSONAL INJURY AND/OR PROPERTY DAMAGE.

Electric Water Heater Control

INSTALLATION INSTRUCTIONS

DESCRIPTION

This control is a dual-function control having a tempera­ture regulating control in series with a high-limit control.

The temperature control is a SPDT switch which opens on
a rise in temperature and will control one or two heating
elements.

THIS CONTROL MUST BE INSTALLED BY A QUALI­FIED INSTALLER.

All wiring must conform to local and national electrical
codes and ordinances.

This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo­nents could cause the control to malfunction.

This control has been accurately calibrated at the factory.
Any attempt to re-calibrate this control will void the White­Rodgers warranty.

WARNING

!

Do not use on circuits exceeding specified volt­ages. Higher voltages will damage control and
could cause shock or fire hazard.

If in doubt about whether your wiring is millivolt,
low or line voltage, have it inspected by a quali­fied heating and air conditioning contractor or a
licensed electrician.

The limit control is a normally closed DPST switch which
opens on a rise in temperature to limit the maximum
allowable temperature. It has manual reset.

Both switches are calibrated to meet the requirements for
typical residential type storage tank water heaters.

PRECAUTIONS

CAUTION

!

To prevent electrical shock and/or equipment
damage, disconnect electric power to system at
main fuse or circuit breaker box until installation
is complete.

Label all wires prior to disconnection when ser­vicing controls. Wiring errors can cause improper
and dangerous operation.

Following installation or replacement, follow
appliance manufacturers’ recommended instal­lation/service instructions to insure proper op­eration.

AC ELECTRICAL RATINGS

UL and CSA recognized for resistive loads.



Temp Control Voltage Limit Control

 30 amps 120-250 VAC 40 amps
 25 amps 277 VAC 40 amps
 12.5 amps 480 VAC 25 amps

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.
9797 REAVIS ROAD
ST. LOUIS, MISSOURI 63123-5398

SPECIFICATIONS

Temperature Ratings:

Temperature control - Variable 90° to 150°F (32° to

66°C)

Limit control - Fixed 170°F (77°C) with manual reset

PART NO. 37-5785A

Printed in U.S.A.

9714

INSTALLATION

Wiring

All wiring must conform to local and national electrical codes and ordinances.

Connect in accordance with wiring diagrams provided by the equipment manufacturer. If none are provided,
the following represents a typical installation.

L1

L1

L2

Factory

Installed

Jumper

1
2

1
2

Heating Element

3
4

4

NOTE: Terminal 4
 not used

SIngle Element Circuit for Full
Power Disconnect Through
Both Power Conductors

Wiring Diagram for Typical Two-Element
Residential Electric Storage Water
Heater, Non-Simultaneous Operation.

Factory

Installed

Jumper

Upper Heating

Additional

Type 755-1

Temperature

Double Element Limited Demand
Circuit for Full Power Discon­nect Through Both Power Con-

Heating Element

ductors

Element

Control

1
2

1
2

1
2

Lower

L2

3
4

4

SETTING THE DIAL

Adjust temperature setting by inserting a screwdriver into
open slot and turning pointer to desired temperature on
dial.

Adjustment Slot

150°F

66°C

125°F/52°C

90°F

32°C

756-50

WHITE-RODGERS

INSTRUCTIONS D’INSTALLATION

Commande pour chauffe-eau électrique

Opérateur : Il faut conserver ces instructions pour utilisation ultérieure !

IL FAUT LIRE ET SUIVRE SOIGNEUSEMENT TOUTES CES INSTRUCTIONS
AVANT D’INSTALLER OU D’UTILISER CETTE COMMANDE POUR ÉVITER
DES BLESSURES ET/OU D’ENDOMMAGER L’ÉQUIPEMENT.

DESCRIPTION

Cette commande à deux fonctions a une commande de
régulation de température en série avec une commande
de limite élevée.

La commande de température est un interrupteur uni­polaire bidirectionnel qui s’ouvre quand la température
monte et qui commande un ou deux éléments chauffant.

La commande de limite est un interrupteur bipolaire
unidirectionnel normalement fermé qui s’ouvre quand la
température monte pour limiter la température maximale
permise. Il est réarmé manuellement.

Les deux interrupteurs sont étalonnés pour répondre aux
besoins des chauffe-eau à ballon résidentiels typiques.

PRÉCAUTIONS

CETTE COMMANDE DOIT ÊTRE INSTALLÉE PAR UN
TECHNICIEN QUALIFIÉ.

Tous les branchements doivent être conformes aux codes
électriques et règlements locaux et nationaux.

Cette commande est un instrument de précision qui doit
être manipulée avec précaution. Une manutention mala­droite ou la déformation des composants peut causer un
mauvais fonctionnement des commandes.

Cette commande a été étalonnée avec précision à l’usine.
Toute tentative d’étalonnage de cette commande annule
la garantie de White-Rodgers.

AVERTISSEMENT

!

Ne pas utiliser sur des circuits avec une tension
supérieure à celle spécifiée. Une tension plus
élevée peut endommager la commande et créer
un risque d’incendie.

En cas de doute de la tension de la ligne, la faire
vérifier par un technicien de chauffage et de
climatisation ou un électricien qualifié.

Pour éviter les risques d’électrocution et/ou de
dégâts de l’équipement, il faut débrancher
l’alimentation électrique du système au fusible
ou au coupe-circuit principal jusqu’à la fin de
l’intervention.

Lors d’une intervention, il faut identifier tous les
fils avant de les débrancher. Un mauvais bran­chement peut causer un mauvais fonctionne­ment qui peut être dangereux.

Après l’installation ou le remplacement, suivre
les instructions d’installation recommandées
par le fabricant de l’appareil pour assurer le bon
fonctionnement.

ATTENTION

!

CAPACITÉS ÉLECTRIQUES EN COURANT AL TERNA TIF

UL et CSA reconnus pour les résistances.

Commande de
température de limite

30 A 120-250 V 40 A
25 A 277 V 40 A

12,5 A 480 V 25 A

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.
9797 REAVIS ROAD
ST. LOUIS, MISSOURI 63123-5398

Tension (CA)

Commande

Imprimé aux États-Unis

SPÉCIFICATIONS

Température :

Commande de température - Variable de 32° à

66°C (90° à 150°F)

Commande de limite - Fixe à 77°C (170°F) avec

réarmement manuel

No. DE PIÉCE 37-5785A

9714

INSTALLATION

Branchements

Tous les branchements doivent être conformes aux codes et règlements

électriques locaux et nationaux.

Brancher selon les schémas fournis par le fabricant de l’équipement. Si aucun n’est fourni, les schémas
suivants représentent une installation typique.

L1

L1

L2

Cavalier installé

Factory

en usine

Installed

Jumper

1
2

1
2

Élément de chauffage

Heating Element

3
4

4

Circuit à un seul élément avec dé­branchement complet des deux
fils d’alimentation

REMARQUE : Borne 4

NOTE: Terminal 4
 not used

Schéma de branchement pour chauffe-eau à
ballon résidentiel typique à deux éléments,
fonctionnement non simultané.

Cavalier installé

Factory

en usine

Installed

Jumper

pas utilisée

Upper Heating

chauffage supérieur

Additional

Commande de

Type 755-1

température

supplémentaire

Temperature

de type 755-1

Control

Circuit à deux éléments à demande
limitée avec débranchement com-

Heating Element

plet des deux fils d’alimentation

Élément de

Element

Élément de

Lower

chauffage

inférieur

1
2

1
2

1
2

L2

3
4

4

RÉGLAGE DU CADRAN

Pour régler la température, insérer un tournevis dans la
fente et tourner le repère à la température désirée du
cadran.

Adjustment Slot

La fente d’ajustement

66°C/

150°F

150°F

66°C

125°F/52°C

52°C/125°F

32°C/

90°F

90°F

32°C

WHITE-RODGERS

Operador: ¡Guarde estas instrucciones para usarlas en el futuro!

SI NO SE LEEN Y SE SIGUEN TODAS LAS INSTRUCCIONES CUIDADO­SAMENTE ANTES DE INSTALAR U OPERAR ESTE CONTROL SE PUEDEN
PRODUCIR LESIONES PERSONALES Y/O DAÑO A LA PROPIEDAD.

Este control es de doble función con un control regulador
de temperatura en serie con un control de límite alto.

El control de temperatura es un interruptor unipolar de
dos posiciones que se abre cuando la temperatura sube
y controla uno o dos elementos de calefacción.

ESTE CONTROL TIENE QUE SER INSTALADO POR
UN INSTALADOR CALIFICADO.

Todo el cableado tiene que cumplir con las regulaciones
y códigos eléctricos nacionales y locales.

Este control es un instrumento de precisión y se tiene que
manejar cuidadosamente. Si el control se maneja torpe­mente o si se distorsionan sus componentes puede
funcionar mal.

Este control ha sido calibrado precisamente en la fábrica.
Toda acción para tratar de volverlo a calibrar anulará la
garantía de White-Rodgers.

ADVERTENCIA

!

No lo use en circuitos que excedan los voltajes
especificados. Los voltajes más altos dañarán el
control y pueden producir peligros de choque o
incendio.

Si no sabe si su voltaje es de milivoltios o es bajo
voltaje o voltaje de línea, hágalo inspeccionar por
un contratista de calefacción y aire acondicionado
calificado o por un electricista con licencia.

756-50

Control del Calentador de Agua Eléctrico

INSTRUCCIONES DE INSTALACION

DESCRIPCION

El control de límite es un interruptor bipolar de una
posición, normalmente cerrado, que se abre cuando sube
la temperatura para limitar la temperatura máxima per­misible. Tiene reajuste manual.

Ambos interruptores están calibrados para cumplir con
los requisitos para los calentadores de agua de estanques
de almacenamiento, del tipo residencial, típicos.

PRECAUCIONES

PRECAUCION

!

Para evitar el choque eléctrico y/o el daño en el
equipo, desconecte la energía eléctrica que va al
sistema en el fusible principal o en la caja de
interruptores de circuito hasta que se haya
completado la instalación.

Marque todos los cables antes de la desconexión
cuando le haga el servicio a los controles. Los
errores en el cableado pueden producir una
operación incorrecta y peligrosa.

Después de la instalación o del cambio, siga las
instrucciones de instalación/servicio recomen­dadas por el fabricante del artefacto para
asegurarse que la operación será la correcta.

CAPACIDADES ELECTRICAS DE CA

Reconocidos por UL y CSA para cargas resistivas.

Control de

Temperatura de Límite

30Amp 120-250V 40Amp
25Amp 277V 40Amp

12,5Amp 480V 25Amp

WHITE-RODGERS DIVISION

EMERSON ELECTRIC CO.
9797 REAVIS ROAD
ST. LOUIS, MISSOURI 63123-5398

Voltaje (CA)

Control

ESPECIFICACIONES

Capacidades de Temperaturas:

Control de temperatura - Variable 32° a 66°C (90°

a 150°F)

Control de límite - Fijo 77°C (170°F) con reajuste

manual

No. DE PARTE 37-5785A

Impreso en EE.UU.

9714

INSTALACION

Cableado

Todo el cableado tiene que cumplir con las regulaciones y los códigos

eléctricos nacionales y locales.

Conéctelo según los diagramas de cableado ofrecidos por el fabricante del equipo. Si no viene ninguno
incluido, a continuación se presenta una instalación típica.

L1

L2

Diagrama de Cableado para Calentadores
de Agua, de Dos Elementos, Típicos, de
Almacenamiento, Eléctricos, Residenciales,

Cable de empalme

Factory

instalado en la

Installed

fábrica

Jumper

1
2

1
2

Heating Element

Elemento de calefacción

3
4

4

NOTA: No se usa el

NOTE: Terminal 4
 not used

Operación No Simultánea.

terminal 4

Circuito del Elemento Único para
Energía Completa Desconéctelo
a Través de Ambos Conductores
de Energía

Circuito de Demanda Limitada, de
Elemento Doble, para Energía
Completa Desconéctelo a Través de
Ambos Conductores de Energía

Cable de empalme

Factory

instalado en la

Installed

fábrica

Jumper

Elemento de

Upper Heating

calefacción superior

Additional

Control de

Type 755-1

temperatura

tipo 755-1

Temperature

adicional

Control

Elemento de

Heating Element

calefacción

L1

1
2

1
2

Element

1
2

Lower

inferior

L2

3
4

4

AJUSTE DEL DIAL

Establezca el ajuste de temperatura insertando un
destornillador en la ranura abierta y girando el puntero a
la temperatura deseada en el dial.

Ranura de ajuste

Adjustment Slot

66°C/

150°F

150°F

66°C

125°F/52°C

52°C/125°F

32°C/

90°F

90°F

32°C
