WIS 7020 PEF
BEDIENUNGSANLEITUNG
10
2
GUIDE
DE
DANKE, DASS SIE SICH FÜR EIN WHIRLPOOL PRODUKT
ENTSCHIEDEN HABEN. Für eine umfassendere
Unterstützung melden Sie Ihr Gerät bitte
an unter: www.whirlpool.eu/register
Lesen Sie vor Gebrauch des Geräts die Sicherheitshinweise aufmerksam durch.

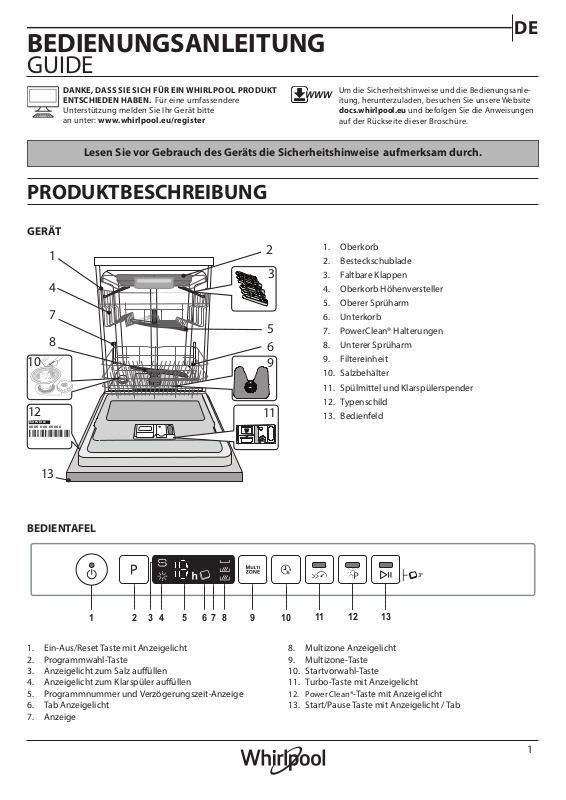

PRODUKTBESCHREIBUNG
GERÄT
1
4
7
8
12
Service:
0000 000 00000
3
5
6
9
11
Um die Sicherheitshinweise und die Bedienungsanleitung, herunterzuladen, besuchen Sie unsere Website
docs.whirlpool.eu und befolgen Sie die Anweisungen
auf der Rückseite dieser Broschüre.
1. Oberkorb
2. Besteckschublade
3. Faltbare Klappen
4. Oberkorb Höhenversteller
5. Oberer Sprüharm
6. Unterkorb
7. PowerClean® Halterungen
8. Unterer Sprüharm
9. Filtereinheit
10. Salzbehälter
11. Spülmittel und Klarspülerspender
12. Typenschild
13. Bedienfeld
13
BEDIENTAFEL
1 2 3 4 5 6 7 8 9 10
1. Ein-Aus/Reset Taste mit Anzeigelicht
2. Programmwahl-Taste
3. Anzeigelicht zum Salz auüllen
4. Anzeigelicht zum Klarspüler auüllen
5. Programmnummer und Verzögerungszeit-Anzeige
6. Tab Anzeigelicht
7. Anzeige
11 12 13
8. Multizone Anzeigelicht
9. Multizone-Taste
10. Startvorwahl-Taste
11. Turbo-Taste mit Anzeigelicht
12. Power Clean®-Taste mit Anzeigelicht
13. Start/Pause Taste mit Anzeigelicht / Tab
1
ERSTER GEBRAUCH
B
C
D
SALZ, KLARSPÜLER UND SPÜLMITTEL
HINWEISE ZUR ERSTEN INBETRIEBNAHME
Nach Abschluss der Installation die Puer an den Körben und die
Rückhaltegummis vom oberen Korb entfernen.
SALZBEHÄLTER BEFÜLLEN
Mit der Verwendung von Salz werden KALKABLAGERUNGEN auf dem
Geschirr und den funktionalen Komponenten des Geschirrspülers
verhindert.
• DER SALZBEHÄLTER DARF NIE LEER SEIN!
• Es ist wichtig, die Wasserhärte einzustellen.
Der Salzbehälter bendet sich im Geschirrspülerboden (siehe PRODUKTBE-
SCHREIBUNG) und muss aufgefüllt werden, wenn die SALZNACHFÜLLANZEIGE der Bedienblende leuchtet.
1. Ziehen Sie den Unterkorb heraus und schrauben Sie den Salzbehälterdeckel gegen den
Uhrzeigersinn ab.
2. Nur beim ersten Mal: Befüllen Sie
den Salzbehälter mit Wasser.
3. Setzen Sie den Trichter auf (siehe Abbildung)
und füllen Sie den Behälter bis zum Rand mit
Salz (ca. 1 kg), es ist normal,wenn etwas Wasser
ausläuft.
4. Den Trichter abnehmen und die Salzreste
vom Önungsrand entfernen.
Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während dem Waschprogramm in den Behälter gelangt (dies
könnte den Wasserenthärter irreparabel beschädigen).
Immer wenn Sie Salz zugeben müssen, ist es zwingend vorgeschrieben,
diesen Vorgang vor dem Beginn des Spülgangs auszuführen, um
Korrosion zu vermeiden.
WASSERHÄRTE EINSTELLEN
Damit der Wasserenthärter perfekt arbeiten kann, muss die Wasserhärte
je nach der aktuellen Wasserhärte in Ihrem Haus eingestellt werden.
Diese Information erhalten sie bei Ihrem örtlichen Wasserversorger.
Das Werk stellt den Standardwert für die Wasserhärte ein.
• Die Geschirrspülmaschine mit der Taste EIN/AUS einschalten.
• Mit der Taste EIN/AUS ausschalten.
• Die Taste P 5 Sekunden lang gedrückt halten, bis Sie einen Piepton
hören.
• Mit der Taste EIN/AUS einschalten.
• Die Nummer der aktuell ausgewählten Stufe und die Salznachfüllanzeige blinken.
• Drücken Sie die Taste P um die gewünschte Härtestufe auszuwählen
(siehe WASSERHÄRTETABELLE).
Wasserhärte-Tabelle
Stufe
1 Weich 0 - 6 0 - 10 0 - 7
2 Mittel 7 - 11 11 - 20 8 - 14
3 Durchschnittlich 12 - 16 21 - 29 15 - 20
4 Hart 17 - 34 30 - 60 21 - 42
5 Sehr hart 35 - 50 61 - 90 43 - 62
• Mit der Taste EIN/AUS ausschalten.
Die Einstellung ist abgeschlossen!
Sobald dieses Verfahren abgeschlossen ist, ein Programm ohne Beladung
laufen lassen.
Verwenden Sie bitte nur Spezialsalz für Geschirrspüler.
Nach dem Einfüllen des Salzes erlischt die SALZNACHFÜLLANZEIGE.
Wenn der Salzbehälter nicht gefüllt ist, könnten Kesselsteinablagerungen den Wasserenthärter und das Heizelement beschädigen.
Die Verwendung von Salz wird bei jeder Art von Geschirrspülmittel
empfohlen.
°dH
Deut. Härtegr.
°fH
Französischer
Härtegr.
°Clark
Engl. Härtegr.
KLARSPÜLERSPENDER AUFFÜLLEN
Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspender A muss aufgefüllt werden, wenn das KLARSPÜLER AUFFÜLLEN
Anzeigelicht auf der Bedienblende leuchtet.
A
1. Den Behälter B durch Drücken und Anheben der Zunge am Deckel öffnen.
2. Den Klarspüler vorsichtig bis zur maximalen Füllstandsmarkierung (110
ml) an der Füllönung einfüllen und ein Überlaufen vermeiden. Andernfalls sofort mit einem trockenen Tuch abwischen.
3. Den Deckel schließen bis er einrastet.
Füllen Sie den Klarspüler NIEMALS direkt ins Innere des
Geschirrspülers.
KLARSPÜLERDOSIERUNG
Sollte das Trockenergebnis unzufrieden stellend sein, kann die Klarspülerdosierung neu eingestellt werden.
• Die Geschirrspülmaschine mit der Taste EIN/AUS einschalten.
• Mit der Taste EIN/AUS ausschalten.
• Drücken Sie die Taste P drei Mal - ein Piepton ertönt.
• Mit der Taste EIN/AUS einschalten.
• Die Nummer der aktuell ausgewählten Stufe und
die Klarspülernachfüllanzeige blinken.
• Drücken Sie die Taste P, um den Stand der gelieferten Klarspülermenge
auszuwählen.
• Mit der Taste EIN/AUS ausschalten.
Die Einstellung ist abgeschlossen!
Die Klarspülerstufe kann auf NULL (ECO) eingestellt werden. In diesem
Fall wird kein Klarspüler ausgegeben. Die Kontrollleuchte zur ANZEIGE
DES FEHLENDEN KLARSPÜLERS leuchtet nicht mehr auf.
Je nach Gerätemodell können bis max. 5 Stufen eingestellt werden. Die
Werkseinstellung ist abhängig vom Modell. Bitte befolgen Sie die Anweisungen oben, um dies für Ihr Gerät zu überprüfen.
• Wenn Sie bläuliche Streifen auf dem Geschirr sehen, stellen Sie eine
niedrigere Zahl ein (1-2).
• Wenn Wassertropfen oder Kalkablagerungen auf dem Geschirr sind,
eine höhere Zahl einstellen (3-4)
EINFÜLLEN DES SPÜLMITTELS
Zum Önen des Spülmittelbehäters den Önungsmechanismus
C drücken. Füllen Sie das Spülmittel ausschließlich in das trockene
Fach D ein. Die für den Vorspülgang benötigte Spülmittelmenge
wird direkt in den Geschirrspüler gegeben.
Die Spülmittelkammer önet sich automatisch zum richtigen.
Zeitpunkt des jeweils gewählten Programms.
Werden Kombispülmittel verwendet, dann empfehlen wir, die Option
TAB zu verwenden. Damit werden die Programme dem verwendeten
Spülmittel angepasst, um das bestmögliche Spülergebnis zu erhalten.
Die Verwendung von Reinigungsmitteln, die nicht für Geschirrspüler
bestimmt sind, kann zu Fehlfunktionen oder Schäden am Gerät führen.
1. Hinsichtlich der Dosierung verweisen
wir auf die zuvor erwähnte Information, in der die richtige Menge angegeben ist. Im Fach D sind Anzeigen die
bei der Spülmitteldosierung helfen.
2. Entfernen Sie eventuelle Spülmittelrückstände von den Kanten der
Kammern und schließen Sie den
Deckel so, dass er einrastet.
3. Schieben Sie den Deckel der Spülmittelkammer zum Schließen nach
oben, bis er einrastet.
2
PROGRAMS TABLE
DE
Programm
1. Eco 50°
2. 6th Sense®
3. Intensiv 65°
4. Schnelles Spülen
&Trocknen
5. Kristall
6. Rapid 30’ 50°
7. Nachtspülen 50°
8. Vorwäsche
50-60°
50°
45°
- -
NaturalDry
Trockenphase
-
-
-
Verfügbare
Zusatzfunktionen
Programm-
*)
dauer
(Std:Min)
1:25 - 3:00 7,0 - 14,0 0,90 - 1,40
**)
3:10 9,5 0,95
2:50 16,0 1,60
1:25 11,5 1,10
1:40 11,5 1,20
0:30 9,0 0,50
3:30 15,0 1,15
0:12 4,5 0,01
Wasserverbra-
uch
(Liter/ Zyklus)
Energieverbra-
uch
(kWh/ Zyklus)
Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Vorschrift EN 60436:2020 erfasst wurden.
Hinweis für die Prüabors: Informationen hinsichtlich der Bedingungen des EN-Vergleichstests sind unter nachfolgender Adresse anzufordern:
dw_test_support@whirlpool.com
Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich.
*) Nicht alle Optionen können gleichzeitig verwendet werden.
**) Werte, die für andere Programme als das ECO-Programm angegeben werden, sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren
Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewählte Optionen und Sensoreichung variieren. Die Sensoreichung kann die Programmdauer bis zu 20 Min. erhöhen.
PROGRAMMBESCHREIBUNG
Anweisungen bezüglich der Auswahl des Waschzyklus.
1 ECO
Das ECO-Programm eignet sich, um normal verschmutztes Geschirr zu
reinigen. In Bezug auf den kombinierten Energie- und Wasserverbrauch ist es das ezienteste Programm, das auch zur Prüfung der Einhaltung der Ökodesign-Richtlinie verwendet wird.
2 6th SENSE®
Für normal verschmutztes Geschirr mit trockenen Speiseresten. Erfasst
den Grad der Verschmutzung auf dem Geschirr und passt das Programm
entsprechend an. Wenn der Sensor den Grad der Verschmutzung erfasst, wird im Display eine Animation angezeigt und die Programmdauer wird aktualisiert.
3 INTENSIV
Programm empfohlen für stark verschmutztes Geschirr, besonders
Töpfe und Pfannen (nicht für empndliche Teile verwenden).
4 SCHNELLES SPÜLEN&TROCKNEN
Normal verschmutztes Geschirr. Täglicher Zyklus, der optimale Reinigungs- und Trockenleistung in kürzester Zeit garantiert.
5 KRISTALL
Programm für empndliches Geschirr, das empndlicher auf hohe Temperaturen ist, zum Beispiel Gläser und Becher.
6 RAPID 30’
Programm ideal für eine halbe Beladung mit leicht verschmutztem Geschirr
ohne getrocknete Speisereste.
Hat keine Trocknungsphase.
7 NACHTSPÜLEN
Geeignet für den Nachtbetrieb des Gerätes. Garantiert optimale Reinigungs- und Trockenleistung bei niedrigstem Lärmpegel.
8 VORWÄSCHE
Verwendet, um Geschirr einzuweichen, das später gespült werden soll.
Für dieses Programm wird kein Spülmittel verwendet.
Anmerkungen:
Bitte beachten Sie, dass das Programm Rapid 30’ für leicht verschmutztes
Geschirr geeignet ist.
3
