GUIDE D’UTILISATION QUOTIDIENNE
12
2
D’UTILISATION QUOTIDIENNE
FR
MERCI D’AVOIR CHOISI UN PRODUIT
Afin de recevoir une assistance plus complète,
merci d’enregistrer votre appareil sur on:
www.whirlpool.eu/register
WHIRLPOOL
.
Avant d’utiliser l’appareil, lisez attentivement les Consignes de sécurité.

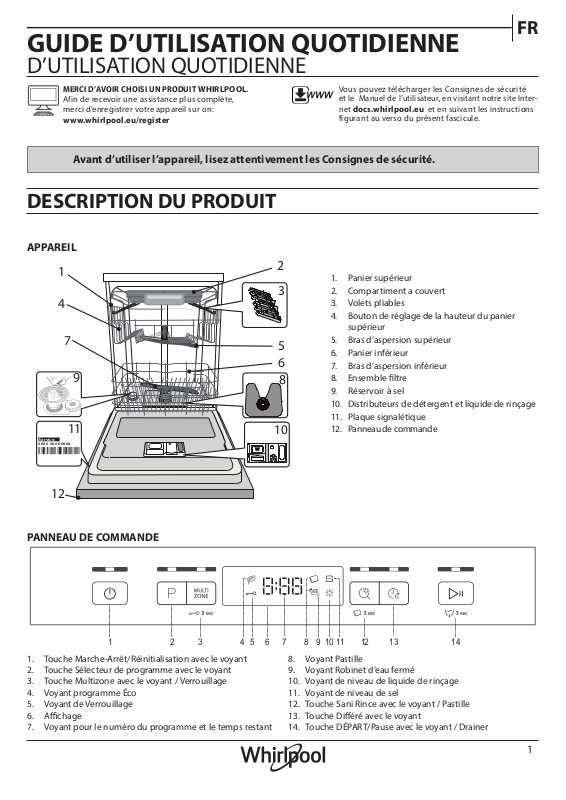

DESCRIPTION DU PRODUIT
APPAREIL
1
4
7
9
Service:
0000 000 00000
11
3
5
6
8
10
Vous pouvez télécharger les Consignes de sécurité
et
le Manuel de l’utilisateur, en visitant notre site Inter-
net
docs.whirlpool.eu et en suivant les instructions
figurant au verso du présent fascicule.
1. Panier supérieur
2. Compartiment a couvert
3. Volets pliables
4. Bouton de réglage de la hauteur du panier
supérieur
5. Bras d’aspersion supérieur
6. Panier inférieur
7. Bras d’aspersion inférieur
8. Ensemble ltre
9. Réservoir à sel
10. Distributeurs de détergent et liquide de rinçage
11. Plaque signalétique
12. Panneau de commande
PANNEAU DE COMMANDE
1
1. Touche Marche-Arrêt/Réinitialisation avec le voyant
2. Touche Sélecteur de programme avec le voyant
3. Touche Multizone avec le voyant / Verrouillage
4. Voyant programme Éco
5. Voyant de Verrouillage
6. Achage
7. Voyant pour le numéro du programme et le temps restant
3
2
5
4
6
8
7 11 12
9
10
8. Voyant Pastille
9. Voyant Robinet d’eau fermé
10. Voyant de niveau de liquide de rinçage
11. Voyant de niveau de sel
12. Touche Sani Rince avec le voyant / Pastille
13. Touche Diéré avec le voyant
14. Touche DÉPART/Pause avec le voyant / Drainer
13
14
1
Page 2
PREMIÈRE UTILISATION
B
SEL, LIQUIDE DE RINÇAGE, ET DÉTERGENT
CONSEILS AU SUJET DE LA PREMIÈRE UTILISATION
Après l’installation, enlevez les boulons d’arrêt sur les paniers et les
éléments élastiques qui retiennent le panier supérieur.
REMPLIR LE RÉSERVOIR DE SEL
L’utilisation de sel empêche la formation de CALCAIRE sur la vaisselle
et sur les composantes fonctionnelles de l’appareil.
• Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÊTRE VIDE.
• Il est important de régler la dureté de l’eau.
Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir
DESCRIPTION DES PROGRAMMES) et il doit être rempli quand le voyant
NIVEAU DE SEL est allumé sur le panneau de commande.
1. Enlevez le panier inférieur et dévissez le
bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez
eectuer l’opération suivante : Remplissez
d’eau le réservoir à sel.
3. Placez l’entonnoir (voir gure) et remplissez
le réservoir de sel jusqu’au bord (environ
1 kg); il est normal qu’un peu d’eau déborde.
4. Enlevez l’entonnoir et essuyez les résidus
de sel autour de l’ouverture.
Assurez-vous que le bouchon est bien serré pour éviter que du détergent
pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait
s’endommager au point de ne plus être réparable).
Après chaque ajout de sel dans le réservoir, il est obligatoire de lancer
immédiatement un cycle de lavage an d’éviter toute corrosion
de la cuve
RÉGLER LA DURETÉ DE L’EAU
our que l’installation d’adoucissement d’eau fonctionne parfaitement
bien, il faut régler la dureté d’eau conformément a la dureté d’eau
dont on dispose a la maison. Vous pouvez obtenir des informations
nécessaires auprès de l’utilité publique qui assure la fourniture d’eau.
L’usine règle la valeur par défaut de la dureté de l’eau.
• Allumer l’appareil en appuyant sur la touche MARCHE/ARRÊT.
• Éteindre l’appareil en appuyant sur la touche MARCHE/ARRÊT.
• Appuyer la touche DÉPART/Pause pendant 5 secondes,
• Allumer l’appareil en appuyant sur la touche MARCHE/ARRÊT.
• Le numéro de la sélection actuelle et le voyant de niveau de sel
• Appuyer sur la touche P pour sélectionner le niveau de dureté désiré
1 Très douce 0 - 6 0 - 10 0 - 7
2 Moyenne 7 - 11 11 - 20 8 - 14
3 Douce 12 - 16 21 - 29 15 - 20
4 Dure 17 - 34 30 - 60 21 - 42
5 Très dure 35 - 50 61 - 90 43 - 62
• Éteindre l’appareil en appuyant sur la touche MARCHE/ARRÊT.
Le réglage est terminé !
Une fois cette opération complétée, lancez un programme sans charger
le lave-vaisselle.
Utilisez seulement le sel spécialement conçu pour les lavevaisselles.
Lorsque le sel est versé dans l’appareil, le voyant AJOUTER DU SEL s’éteint.
Si le contenant de sel n’est pas rempli, l’adoucisseur et l’élément
chauant peuvent être endommagés à cause de l’accumulation
de calcaire.
L’utilisation de sel est recommandée avec n’importe quel type
de lessive pour lave-vaisselle.
.
jusqu’à l’apparition du signal sonore.
clignotent.
(voir TABLEAU DE DURETÉ DE L’EAU).
Tableau de dureté de l’eau
Level
°dH
Degrés allemand
°fH
Degrés français
°Clark
Degrés anglais
REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE
Le liquide de rinçage permet à la vaisselle de SÉCHER plus facilement.
Le distributeur de liquide de rinçage A devrait être rempli lorsque le
voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.
A
1. Ouvrez le distributeur B en appuyant et en tirant sur l’onglet sur
le couvercle.
2. Versez doucement du liquide de rinçage jusqu’à la marque
de référence (110 ml) du réservoir de remplissage - évitez les
débordements. Si cela se produit, nettoyez les dégâts immédiatement
avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre.
Ne JAMAIS verser le liquide de rinçage directement dans la cuve.
AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE
Si vous n’êtes pas complètement satisfait avec le séchage, vous pouvez
ajuster la quantité de liquide de rinçage utilisée.
• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÊT.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT.
• Appuyez sur la touche DÉPART/Pause à trois reprises - vous
entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRÊT.
• Le numéro du niveau de sélection actuelle et le voyant du niveau
de liquide de rinçage clignotent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide
de rinçage qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT
Le réglage est terminé!
Si le niveau de liquide de rinçage est à 1 (ÉCO), il n’y aura pas de liquide
de rinçage distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s’allumera
pas s’il ne reste plus de liquide de rinçage.
Un maximum de 5 niveaux peuvent être réglés selon le modèle
du lave-vaisselle. Les réglages d’usine sont spéciques au modèle, merci
de suivre les instructions ci-dessus pour vérier ceux qui s’appliquent
à votre machine.
• Si vous observez des traces bleuâtres sur la vaisselle, placez sur
un niveau plus bas (2-3).
• Si vous observez des gouttelettes d’eau ou des traces de calcaire sur
la vaisselle, placez sur un niveau plus haut (4-5).
REMPLIR LE DISTRIBUTEUR DE DÉTERGENT
Pour ouvrir le distributeur de détergent, utilisez le dispositif
d’ouverture C. Insérez le détergent dans le distributeur sec D
seulement. Placez la quantité de détergent pour le prélavage
directement dans la cuve.
1. Lorsque vous mesurez
la lessive, consultez les informations
mentionnées précédemment pour
D
C
3. Fermez le couvercle du distributeur de détergent en le tirant vers
le haut jusqu’à ce que le dispositif soit fermement en place.
Le distributeur de détergent s’ouvre automatiquement, au moment déterminé
par le programme. Si vous utilisez un détergent « tout-en-un », nous
vous conseillons d’utiliser la touche PASTILLE, elle ajuste le programme
de façon à toujours obtenir les meilleurs résultats de lavage et séchage.
L’utilisation d’un détergent non-conçu pour les lave-vaisselles peut
provoquer un dysfonctionnement ou des dommages à l’appareil.
ajouter la quantité correcte. À
l’intérieur du distributeur D se trouvent
des indications pour aider au dosage
de la lessive.
2. Enlevez les résidus de détergent sur
le bord des récipients avant de fermer
le couvercle; un clic se fait entendre.
2
Page 3
TABLEAU DES PROGRAMMES
FR
Programme
1. Éco 50°
2. 6th Sense®
3. Intensif 65°
4. Lavage et
séchage rapide
5. Cristal
6. Rapide 30’ 50°
7. Silencieux
8. Prélavage -
50-60°
50°
45°
50°
Séchage
-
-
-
-
Options disponibles
NaturalDry
Durée du pro-
gramme de la-
*)
Consommation
vage
** )
(h:min)
3:10 9,5 0,95
1:25 - 3:00 7,0 - 14,0 0,90 - 1,40
2:50 16,0 1,60
1:25 11,5 1,10
1:40 11,5 1,20
0:30 9,0 0,50
3:30 15,0 1,15
0:12 4,5 0,01
d’eau
(l/cycle)
Consommation
d’énergie
(kWh/cycle)
Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 60436:2020.
Note pour les laboratoires d’essai : pour toutes informations sur les conditions d’essai comparatif EN, s’adresser à: [email protected]
Aucun prétraitement de la vaisselle n’est nécessaire avant l’un quelconque des programmes.
*) Les options ne peuvent pas toutes être utilisées en même temps.
**) Les valeurs indiquées pour des programmes diérents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon
des facteurs comme la température et la pression de l’eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l’équilibre
de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme
jusqu’à 20 minutes.
DESCRIPTION DES PROGRAMMES
Consignes pour la sélection du cycle de lavage.
1 ÉCO
Le programme Eco est adapté pour nettoyer la vaisselle normalement
sale, et pour cette utilisation, c’est le programme le plus ecace en termes
d’énergie combinée et de consommation d’eau, et il est utilisé pour évaluer
la conformité à la législation européenne en matière d’éco-conception.
2 6th SENSE ®
Pour la vaisselle normalement sale avec des résidus de nourriture secs.
Détermine le degré de saleté de la vaisselle et règle le programme
en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté,
une animation apparaît sur l’acheur et la durée du cycle est mise à jour.
3 INTENSIF
Programme conseillé pour une vaisselle très sale, particulièrement
adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle
délicate).
5 CRISTAL
Programme pour la vaisselle délicate, plus sensible aux températures
élevées, comme les verres et les tasses.
6 RAPIDE 30’
Programme à utiliser pour la demi-charge de vaisselle légèrement sale
sans résidus alimentaires séchés. N’a pas de phase de séchage.
7 SILENCIEUX
Adéquat lorsque l’appareil fonctionne la nuit. Assure un nettoyage
et des performances de séchage optimaux avec les plus faibles émissions
de bruit.
8 PRÉLAVAGE
Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus
tard.N’utilisez pas de détergent avec ce programme.
4 LAVAGE ET SÉCHAGE RAPIDE
Vaisselle sale. Cycle quotidien, assure un rendement de nettoyage
optimal et des performances de séchage en moins de temps.
Remarques :
Il convient de noter que le cycle Rapide 30’ est destiné uniquement
à la vaisselle légèrement sale.
3
Page 4
OPTIONS ET FONCTIONS
Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).
Si une option n’est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), le voyant correspon-
dant clignote 3 fois et un bip se fait entendre. La fonction n’est pas activée.
MULTIZONE
S’il n’y a pas beaucoup de vaisselle à laver, la demi-charge
peut être utilisée pour économiser de l’eau, de l’électricité,
et du détergent.
Sélectionnez un programme et appuyez ensuite sur la touche
MULTIZONE : le voyant sur la touche s’illumine. Par défaut,
l’appareil lave la vaisselle sur tous les paniers.
Pour seulement laver la vaisselle sur un panier particulier,
appuyez plusieurs fois sur cette touche:
s’ache à l’écran (panier inférieur seulement)
s’ache à l’écran (panier supérieur seulement)
s’ache à l’écran (compartiment à couvert seulement)
s’ache à l’écran (l’option est ÉTEINTE et l’appareil lave
la vaisselle sur tous les paniers).
Chargez seulement le panier supérieur ou inférieur, et
réduisez la quantité de détergent en conséquence.
Si le panier supérieur est enlevé, appliquez le détergent
directement dans la cuve au lieu du distributeur
de détergent.
VERROUILLAGE DES COMMANDES
En appuyant pendant au moins 3 secondes sur la touche
MULTIZONE, la fonction VERROUILLAGE s’active. La fonction
VERROUILLAGE désactive le panneau de commande
à l’exception de la touche MARCHE/ARRÊT. Appuyez à nouveau
sur la touche pour désactiver le VERROUILLAGE.
ROBINET D’EAU FERMÉ - Alarme
Clignote lorsqu’il n’y a pas d’arrivée d’eau ou que le robinet d’eau
est fermé.
DIFFÉRÉ
Le début du programme peut être retardé pour une périod
30 minutes et 24 heures.
1. Sélectionnez un programme et les options souhaités.
Appuyez sur la touche DIFFÉRÉ (plusieurs fois) pour retarder
le début du programme. Réglable de 0:30 à 24 heures.
Chaque fois que vous appuyez sur la touche, le départ diéré
est retardé de : 0:30 si la sélection est inférieure à 4 heures,
1:00 si la sélection est inférieure à 12 heures, 4 heures si
la sélection est supérieure à 12 heures. Si vous appuyez sur
la touche après avoir atteint 24 heures, le départ diéré est
désactivé.
2. Appuyez sur la touche DÉPART/PAUSE: la minuterie
commence le compte à rebours;
3. Une fois le temps écoulé, le voyant s’éteint et le programme
démarre automatiquement.
Si, pendant le compte à rebours, vous appuyez sur la touche
DÉPART/PAUSE de nouveau, l’option DIFFÉRÉ est annulée
et le programme sélectionné démarre automatiquement.
La fonction DIFFÉRÉ ne peut pas réglée une fois
le programme en cours.
e entre
SANI RINCE
Cette option peut être utilisée pour assainir la vaisselle lavée.
Cela augmentera la température de rinçage nale et ajouter
un lavage anti-bactérien au programme sélectionné.
Sélectionnez le cycle de lavage et appuyez sur la touche SANI
RINCE; le voyant s’allume. Appuyez de nouveau sur la touche
pour annuler l’option. Idéal pour laver la vaisselle et les biberons.
La porte du lave-vaisselle doit être fermée tout au long du cycle
pour garantir que la quantité de germes est bien diminuée.
Si vous ouvrez la porte, le voyant se met à clignoter.
AVERTISSEMENT : la vaisselle et les plats peuvent être très
chaud à la n du cycle.
PASTILLE
Ce réglage vous permet d’optimiser le rendement du programme
selon le type de détergent utilisé.
Appuyez sur la touche SANI RINCE pendant 3 secondes
(le symbole correspondant s’illumine) si vous utilisez un détergent
sous la forme d’une pastille (liquide de rinçage, sel, et détergent
en une seule dose).
Si vous utilisez un détergent en poudre ou liquide, cette
option devrait être éteinte.
DRAINER
Pour arrêter ou annuler le cycle en cours, vous pouvez utiliser
la fonction Drainer. Si vous appuyez un long moment sur
la touche DÉPART/PAUSE, la fonction DRAINER s’active. Le
programme en cours s’arrête et l’eau dans le lavevaisselle est
vidangée.
NaturalDry
NaturalDry est un système de séchage à convection qui ouvre
automatiquement la porte pendant/après la phase de séchage pour
assurer une performance de séchage exceptionnelle chaque jour.
La porte s’ouvre à la température qui convient aux meubles de votre
cuisine. Elle ne s’ouvrira donc pas si l’option SANI RINCE est activée.
À titre de protection supplémentaire contre la vapeur, une feuille
de protection spéciquement conçue est ajoutée avec le lave-vaisselle
(en fonction du type de modèle - il peut être nécessaire de l’acheter).
Pour voir comment monter la feuille de protection, consulter le (GUIDE
D’INSTALLATION).
La fonctionnalité NaturalDry pourrait être désactivée par l’utilisateur
comme suit:
• Pour DÉSACTIVER : allumer, puis éteindre la machine. Maintenir
le bouton P enfoncé pendant 5 s, au bout desquelles le lave-vaisselle
émet un bip court. Allumer la machine, l’écran ache „oOF”.
• Pour ACTIVER : allumer, puis éteindre la machine. Maintenir le bouton
P enfoncé pendant 5 s, au bout desquelles le lave-vaisselle émet un bip
court. Allumer la machine, l’écran ache „oOn”.
4
Page 5
CHARGEMENT DES PANIERS
FR
COMPARTIMENT À COUVERT
Le troisième panier a été conçu pour
contenir les couverts. Placez les
couverts comme illustré sur la gure.
Séparer les couverts facilite le
rangement après le cycle de lavage
et améliore les programmes de lavage
et de séchage.
Les couteaux et autres ustensiles avec des bords tranchants doivent
être placés dans le panier à couvert avec la pointe vers le bas.
La géométrie du panier permet
de placer des petits articles comme
les tasses à cafés dans l’espace
au centre.
PANIER SUPÉRIEUR
Chargez la vaisselle délicate
et légère: verres, tasses, soucoupes,
saladiers bas.
VOLETS PLIABLES À POSITION RÉGLABLE
Les volets pliables latéraux peuvent
être pliés ou dépliés an d’optimiser
la disposition de la vaisselle
à l’intérieur du rack.
Les verres de vin peuvent être placés
de façon sécuritaire dans les volets
pliables en insérant le pied de chaque
verre dans la fente correspondante.
Selon le modèle :
• pour déplier les volets, il est nécessaire
de les coulisser vers le haut et de les
tourner ou de les libérer des gries
et de les tirer vers le bas.
• pour replier les volets, il est nécessaire de les tourner et de les faire
coulisser vers le bas ou de les tirer vers le haut et de xer les pattes
aux gries.
PANIER INFÉRIEUR
Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc.
Les grands plats et les grands couvercles devraient être placés sur le côté
pour éviter qu’ils n’entravent le fonctionnement des bras d’aspersion.
Le panier inférieur comprend des supports rabattables qui peuvent être
placés en position verticale pour charger des plaques, ou en position
horizontale (bas) pour faciliter le chargement des casseroles et des bols
de salade.
(exemple de chargement du panier supérieur)
AJUSTER LA HAUTEUR DU PANIER SUPÉRIEUR
Vous pouvez ajuster la hauteur
du panier supérieur : position élevée pour
placer la vaisselle encombrante sur le panier
inférieur, et la position basse pour proter
au maximum des supports rabattables
et créant plus d’espace vers le haut et éviter les
chocs avec les articles sur le panier inférieur.
Le panier supérieur comprend un dispositif
de réglage de la hauteur du panier supérieur
(voir gure), sans appuyer sur les leviers,
simplement soulever en tenant le panier sur
les côtés jusqu’à ce qu’il soit stable en position
élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtés
du panier et déplacez-le vers le bas.
Nous vous conseillons fortement de ne pas ajuster la hauteur
du panier lorsqu’il est chargé.
Ne JAMAIS soulever ou abaisser un seul côté du panier.
(exemple de chargement du panier inférieur)
5
Page 6
UTILISATION QUOTIDIENNE
1. VÉRIFIER LE BRANCHEMENT DE L’EAU
Assurez-vous que l’appareil est raccordé à un réseau d’alimentation
et que le robinet de l’eau est ouvert.
2. ALLUMER LE LAVE-VAISSELLE
Appuyez sur la touche MARCHE/ARRÊT.
3. CHARGER LES PANIERS
(voir CHARGEMENT DES PANIERS).
4. REMPLIR DE DISTRIBUTEUR DE DÉTERGENT
5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE
Sélectionnez le meilleur programme selon le type de vaisselle
et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.
Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).
6. DÉMARRER
Démarrez le cycle de lavage en appuyant sur la touche
DÉPART/Pause. Vous entendez un bip lorsque le programme
démarre.
7. FIN DU CYCLE DE LAVAGE
La n du cycle est indiquée par les bips et l’achage indique END.
Ouvrez la porte et éteignez l’appareil en appuyant sur la touche
MARCHE/ARRÊT.
Pour éviter de vous brûler, attendez quelques minutes avant
de retirer la vaisselle. Déchargez les paniers en commençant par
le prenier inférieur.
L’appareil s’éteint automatiquement durant des périodes
d’inactivité prolongées pour réduire la consommation d’énergie.
Si la vaisselle est légèrement sale ou si elle a été rincée avec à l’eau
avant d’être placée dans le lave-vaisselle, réduisez la quantité
de détergent utilisée en conséquence.
ODIFIER UN PROGRAMME EN COURS
Si vous avez sélectionné le mauvais programme, vous pouvez le changer si
c’est fait au début du cycle : appuyez sur la touche MARCHE/ARRÊT pour
éteindre l’appareil. Rallumez l’appareil en appuyant sur la touche MARCHE/
ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées;
démarrez le cycle en appuyez sur la touche DÉPART/Pause.
AJOUTER DE LA VAISSELLE
Sans éteindre l’appareil, ouvrez la porte (attention à la vapeur
CHAUDE!) et placez la vaisselle à l’intérieur du lave-vaisselle. Fermez
la porte et appuyez sur la touche DÉPART/Pause, le cycle démarre
au point où il a été interrompu.
INTERRUPTIONS IMPRÉVUES
Si la porte est ouverte durant le cycle de lavage, ou s’il y a une panne
de courant, le cycle s’interrompt. Une fois la porte refermée ou le courant électrique restauré, pour redémarrer le cycle à partir du point où
il a été interrompu, appuyez sur la touche DÉPART/Pause.
Pour désactiver le MODE DEMO, les actions suivantes doivent être réalisées dans l’ordre, sans interruptions. Allumez la machine puis rééteignez-la. Appuyez sur le bouton DIFFÉRÉ jusqu’à ce que le signal sonore retentisse. Rallumez la machine. Le témoin « dOF » clignote puis s’éteint.
AVIS ET CONSEILS
CONSEILS
Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n’avez pas besoin de rincer la vaisselle
avant de la placer dans le lave-vaisselle.
Placez la vaisselle pour qu’elle tienne bien en place et ne risque pas de tomber; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes de côté pour permettre à l’eau d’atteindre toutes les surfaces et couler librement.
Avertissement : les couvercles, poignées, plaques et poêles à frire n’empêchent pas les bras d’aspersion de tourner. Placez les petits articles dans
le panier à couvert. La vaisselle et les casseroles très sales devraient être
placées sur le panier inférieur car les jets d’eau sont plus forts dans cette
section et permet un meilleur rendement lors du lavage. Après avoir chargé
l’appareil, assurez-vous que les bras d’aspersion peuvent bouger librement.
VAISSELLE QUI NE CONVIENT PAS
• Vaisselle et couverts en bois.
• Verres décoratifs délicats, produits artisanaux, et vaisselle antique.
Les garnitures ne sont pas résistantes.
• Les pièces en matériel synthétique qui ne supportent pas les hautes
températures.
• La vaisselle en cuivre ou en étain.
• La vaisselle tachée de cendre, de cire, de graisse lubriante, ou d’encre.
Les couleurs des garnitures de verre et des pièces d’aluminium/argent
peuvent changer et ternir durant le cycle de lavage. Certains types
de verre (p. ex. les objets en cristal) peuvent aussi devenir opaque après
plusieurs cycles de lavage.
VERRES ET VAISSELLE ENDOMMAGÉS
• Seulement utiliser des verres ou de la porcelaine qui sont lavables
au lave-vaisselle conformément aux recommandations du fabricant.
• Utilisez un détergent doux, adéquat pour la vaisselle.
• Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé
ASTUCES SUR L’ÉCONOMIE D’ÉNERGIE
• Lorsque le lave-vaisselle domestique est utilisé conformément
aux instructions du fabricant, le lavage de la vaisselle dans
un lave-vaisselle consomme habituellement MOINS D’ÉNERGIE
et d’eau que le lavage à la main.
• An d’optimiser l’ecacité du lave-vaisselle, il est recommandé
de débuter le cycle de lavage une fois que le lave-vaisselle est
totalement chargé. Le chargement du lave-vaisselle domestique
jusqu’à la capacité indiquée par le fabricant contribuera à économiser de l’énergie et de l’eau. Vous trouverez des informations sur
le chargement correct de la vaisselle dans le chapitre CHARGEMENT
DES PANIERS.
En cas de chargement partiel, il est recommandé d’utiliser
des options de lavage spéciques si elles sont disponibles (Demicharge / Zone Wash/ Multi Zone), en remplissant uniquement les
paniers sélectionnés. Un chargement incorrect ou une surcharge
du lave-vaisselle peut augmenter l’utilisation des ressources (telles
que l’eau, l’énergie et le temps, et augmenter le niveau de bruit),
en réduisant les performances de nettoyage et de séchage.
• Un prérinçage manuel des éléments de vaisselle provoque une
augmentation de la consommation d’eau et d’énergie et n’est pas
recommandé.
HYGIÈNE
Pour éviter les odeurs et les dépôts qui pourraient s’accumuler dans
le lave-vaisselle, lancer un programme à haute température au moins
une fois par mois. Utilisez une cuillère à café de détergent et lancer
le programme sans vaisselle pour nettoyer l’appareil.
6
Page 7
NETTOYAGE ET ENTRETIEN
FR
NETTOYER L’ENSEMBLE FILTRE
Nettoyez régulièrement l’ensemble ltre pour éviter qu’il ne se bouche
et pour permettre aux eaux usées de bien s’éliminer.
L’utilisation du lave-vaisselle avec des ltres obstrués ou des objets
étrangers à l’intérieur du système de ltration ou des bras de pulvérisation peut provoquer un dysfonctionnement de l’unité provoquant une
perte de performances, un fonctionnement bruyant ou une utilisation
supérieure des ressources.
L’ensemble ltre comprend trois ltres qui séparent les résidus de nourriture de l’eau de lavage pour ensuite faire circuler l’eau.
N’utilisez pas le lave-vaisselle sans les ltres ou si un ltre est mal
ajusté.
Au moins une fois par mois ou tous les 30 cycles, vériez l’assemblage
du ltre et si nécessaire, nettoyez-le minutieusement sous l’eau courante, en utilisant une brosse non-métallique et en suivant les instructions
ci-dessous :
1. Tournez le ltre cylindrique A dans le sens antihoraire et retirez-
-le (Fig. 1).
2. Enlevez le panier du ltre B en appliquant une légère pression sur les
volets latéraux (Fig. 2).
3. Retirez la plaque du ltre en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement.
5. Inspecter la cavité et enlever les résidus de nourriture. NE JAMAIS
ENLEVER la protection de la pompe du cycle de lavage (détails
en couleur noir) (Fig 4).
NETTOYER LES BRAS D’ASPERSION
À l’occasion, des résidus de nourriture s’incrustent dans les bras d’aspersion et bloquent les trous utilisés pour asperger de l’eau. Il est donc
conseillé de vérier les bras de temps en temps et de les nettoyer avec
une petite brosse non métallique.
Pour enlever le bras d’aspersion supérieur, tournez l’anneau de verrouillage en plastique dans le sens antihoraire. Le bras d’aspersion supérieur
doit être replacé de façon que le côté avec le plus grand nombre de trous
est placé vers le haut.
21
B
A
A
C
43
Après avoir nettoyé les ltres, assemblez de nouveau l’ensemble ltre
et remettez-le en place correctement; c’est très important pour que
le lave-vaisselle garde son ecacité.
Le bras d’aspersion inférieur peut être enlevé en le tirant vers le haut.
SYSTÈME ADOUCISSEUR D’EAU
L’adoucisseur d’eau réduit automatiquement la dureté de l’eau,
en empêchant ainsi la formation de calcaire sur la résistance,
et en contribuant également à une meilleure performance de nettoyage.
Ce système se régénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu’il est vide.
La fréquence de régénération dépend du réglage du niveau de dureté
de l’eau - la régénération a lieu une fois tous les 6 cycles Eco avec
un niveau de dureté de l’eau réglé à 3. Le processus de régénération
débute lors du rinçage nal et se termine en phase de séchage avant
la n du cycle.
• Une régénération simple consomme : ~3,5 L d’eau ;
• Prend jusqu’à 5 minutes supplémentaires pour le cycle ;
• Consomme moins de 0,005 kWh d’énergie.
NETTOYER LE TUYAU D’ARRIVÉE D’EAU
Si les tuyaux d’eau sont neufs ou s’ils n’ont pas été utilisés depuis longtemps, laissez l’eau couler pour vous assurer qu’il n’y a pas d’impureté ou
de saleté avant de les brancher. Si vous n’eectuez pas cette opération,
l’arrivée d’eau pourrait se boucher et endommager le lave-vaisselle.
7
Page 8
DÉPANNAGE
Si votre lave-vaisselle ne fonctionne pas correctement, vériez si le problème peut être résolu en suivant la liste ci-après. Pour d’autres
erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livret de garantie.
Le fabricant assure la disponibilité des pièces détachées pendant au moins 10 ans après la date de production de cet appareil.
PROBLÈMES CAUSES POSSIBLES SOLUTIONS
L’indicateur de
sel est allumé
Le voyant de
liquide de rinçage
est allumé
Le lave-vaisselle
ou les commandes
ne fonctionnent
pas.
Le lave-vaisselle
ne se vidange pas.
L’acheur indique:
F3 et les voyants
Marche/Arrêt
et DÉPART/Pause clignotent rapidement.
Le lave-vaisselle fait
beaucoup de bruit.
La vaisselle n'est
pas propre.
L’eau n’arrive pas
au lave-vaisselle.
L’acheur indique:
et F6 et les
voyants Marche/arrêt
et DÉPART/Pause clignotent rapidement.
Le lave-vaisselle
termine le cycle
prématurément
L’acheur indique:
F15 et les
Marche/arrêt
et DÉPART/Pause clignotent rapidement.
voyants
Le réservoir de sel est vide. (Après le remplissage,
il est possible que le voyant du niveau de sel
régénérant ne s’éteigne qu’au bout de plusieurs
cycles de lavage).
Le distributeur de liquide de rinçage est vide. (Après
le remplissage, il est possible que le voyant du niveau de liquide de rinçage ne s’éteigne qu’au bout
de plusieurs cycles de lavage).
L'appareil n'est pas bien branché. Insérez la che dans la prise de courant.
Panne de courant.
La porte du lave-vaisselle n'est pas fermée.
Broche NaturalDry non entrée
Le cycle est interrompu par une ouverture
de la porte supérieure à 4 secondes.
Les commandes ne fonctionnent pas. L’acheur
indique : F9 ou F12 et les voyants Marche/Arrêt
et DÉPART/Pause clignotent rapidement.
Le cycle de lavage n'est pas encore terminé. Attendre que le cycle se termine.
Le tuyau de vidange est plié. Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D’INSTALLATION).
Le conduit de vidange de l'évier est bouché. Nettoyez le conduit de vidange de l'évier.
Le ltre est bouché par des résidus de nourriture
La vaisselle s'entrechoque. Replacez la vaisselle (voir CHARGEMENT DES PANIERS).
Il y a une trop grande quantité de mousse.
La vaisselle n'est pas bien placée. Replacez la vaisselle (voir CHARGEMENT DES PANIERS).
Les bras d'aspersion ne bougent pas librement,
ils sont gênés par la vaisselle.
Le cycle de lavage est trop délicat. Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
Il y a une trop grande quantité de mousse.
Le bouchon du compartiment de liquide
de rinçage n'est pas bien fermé.
Le ltre est sale ou bouché. Nettoyez l'ensemble de ltre (voir NETTOYAGE ET ENTRETIEN).
Il n'y a pas de sel. Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).
L’alimentation d’eau est vide ou le robinet est
fermé.
Le tuyau d’arrivée est plié.
Le tamis dans le tuyau d’arrivée d’eau est obstrué;
il est nécessaire de le nettoyer.
Le tuyau de vidange est positionné trop bas ou
se vide dans le système d’évacuation domestique.
De l’air est présent dans l’alimentation en eau.
Remplissez le réservoir de sel régénérant (pour plus d’informations, reportez-vous
à la page2).
Réglez la dureté de l’eau - reportez-vous au tableau de la page2.
Remplissez le distributeur de liquide de rinçage (pour plus d’informations, reportez-vous à la page 2).
Pour des raisons de sécurité, le lave-vaisselle ne redémarrera pas automatiquement
lors du retour de l’alimentation électrique. Appuyez sur le bouton DÉPART/Pause pour
reprendre le cycle.
Poussez vigoureusement la porte pour entendre le « clic ».
Fermer la porte et appuyer sur DÉPART/Pause.
Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT, rallumez-le environ une
minute après, et relancez le programme. Si le problème persiste, débranchez l’appareil
pendant 1 minute, puis rebranchez-le
Nettoyez le ltre (voir NETTOYAGE DE L’ENSEMBLE FILTRE).
Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaisselles (voir
REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Relancez le lave-vaisselle en appuyant sur
la touche DRAINER (voir OPTIONS ET FONCTIONS) et lancez un nouveau programme
sans détergent.
Replacez la vaisselle (voir CHARGEMENT DES PANIERS).
Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaisselles (voir REM-
PLIR LE DISTRIBUTEUR DE DÉTERGENT).
Assurez-vous que le bouchon du distributeur de liquide de rinçage est fermé.
Assurez-vous qu’il y a de l’eau dans le circuit d’alimentation ou que le robinet est ouvert.
Assurez-vous que le tuyau d’entrée n’est pas plié (voir INSTALLATION) reprogrammez
le lave-vaisselle et relancez-le.
Après avoir complété la vérication et le nettoyage, éteignez et rallumez le lave-vaisselle et redémarrez le programme.
Vériez si l’extrémité du tuyau de vidange est placée à la hauteur correcte (voir INSTAL-
LATION). Vériez la vidange dans le système d’évacuation domestique, installez une
vanne d’admission d’air si nécessaire.
Vériez si l’alimentation en eau présente des fuites ou d’autres problèmes laissant
entrer de l’air.
Vous trouverez la documentation en matière de politique et de norme et les informations
supplémentaires sur le produit :
• En visitant notre site Internet docs . whirlpool . eu
• En utilisant le codeQR.
• Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone
dans le livret de garantie). Lorsque vous contactez notre Service après-vente, veuillez
indiquer les codes gurant sur la plaque signalétique de l’appareil.
Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code gurant sur
l’étiquette énergétique. L’étiquette comprend également l’identiant du modèle qui peut être
utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu
(disponible en de-
:
400011517822
12/2020 ks - Xerox Fabriano
IEC 436
terminados modelos solamente).
8
Loading...
