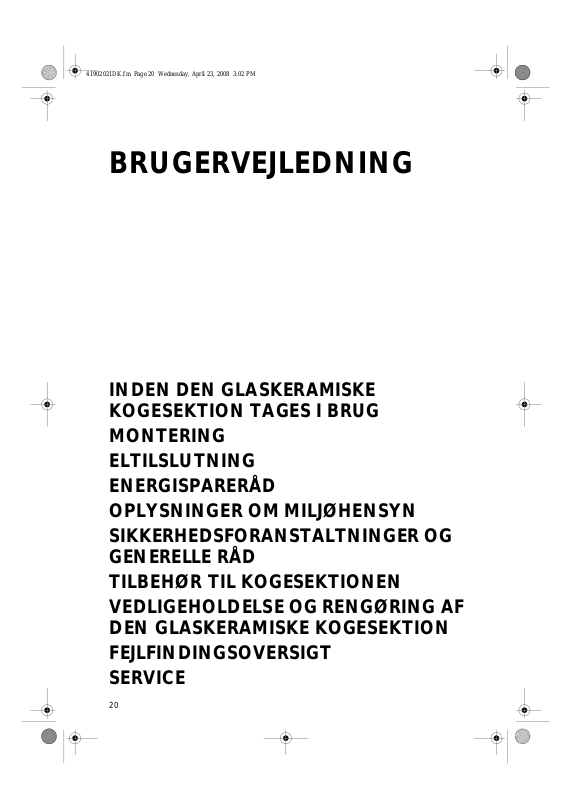

BRUGERVEJLEDNING

INDEN DEN GLASKERAMISKE
KOGESEKTION TAGES I BRUG

MONTERING
ELTILSLUTNING
ENERGISPARERÅD
OPLYSNINGER OM MILJØHENSYN
SIKKERHEDSFORANSTALTNINGER OG

GENERELLE RÅD
TILBEHØR TIL KOGESEKTIONEN
VEDLIGEHOLDELSE OG RENGØRING AF

DEN GLASKERAMISKE KOGESEKTION
FEJLFINDINGSOVERSIGT
SERVICE

20

41902021DK.fm Page 21 Wednesday, April 23, 2008 3:02 PM

INDEN DEN GLASKERAMISKE KOGESEKTION
TAGES I BRUG

Læs brugervejledningen omhyggeligt, og

•

opbevar den inden for rækkevidde til eventuel
senere brug.

MONTERING

Kogesektion

• Kogesektionen skal placeres i en bordplade, der er
mellem 20 og 50 mm tyk

• Der må ikke indsættes materiale mellem
kogesektionen og ovnen (tværstivere eller lignende).

• Afstanden mellem den glaskeramiske kogeplades
underste overflade og skabet eller skillevæggen skal
være mindst 20 mm.

• Hvis kogesektionen skal monteres ved siden af et højt
element, skal der være en afstand på mindst 100 mm
fra kogesektionens kant.

Lav en udskæring i bordpladen med de mål, der er angivet på

•

det separate produktkort.
Monter den medfølgende pakning på kogesektionen (hvis den

•

ikke allerede er blevet sat på), efter at kogesektionens
overflade er blevet rengjort.

Vigtigt

Følgende anbefales for at forhindre, at det elektroniske kredsløb
bliver overophedet og dermed ødelægges:

• Montér aldrig kogesektionen i nærheden af
opvaskemaskinen eller vaskemaskinen, således at de
elektroniske kredsløb ikke kommer i kontakt med
damp eller fugt, der kan ødelægge dem.

Hvis der installeres en ovn (som skal være fremstillet af os) under
kogesektionen, skal den være udstyret med afkølingssystem.

Hvis temperaturen i de elektriske kredsløb overstiger den
maksimalt tilladte temperatur, vil kogesektionen automatisk blive
afbrudt. I så tilfælde skal der ventes i nogle minutter, indtil de
elektroniske kredsløbs interne temperatur når et acceptabelt
niveau, hvorefter der kan tændes for kogesektionen igen.

• Sluk for kogesektionen efter brug.

Forreste del

A

Væg bagved

21

41902021DK.fm Page 22 Wednesday, April 23, 2008 3:02 PM

MONTERING

Montering

A) Hvis bordpladen er af træ

beslag, fjederclips og skruer.
Anbring de 4 clips (A), hvis de ikke allerede er monteret, på

•

rammen af kogesektionen i de tilhørende lejer, se Fig. 1
Mål midten af udskæringens lodrette sider som vist på Fig. 2.

•

Anbring midten af beslagene (C) på midten af den tidligere

•

identificerede side.
Beslagenes øverste side skal flugte med bordpladens

•

overflade.
Fastgør med de 4 medfølgende skruer (B), og brug de

•

forberedte huller.
Sæt kogesektionen i åbningen, således at klemmerne (A)

•

fastlåses i beslagenes slutblik (C Fig. 4 og 5).

, anvendes de medfølgende

Fig. 1

A

Fig. 2

B) Hvis bordpladen er af marmor, keramik, sten,

plastikblandinger osv.),

kan monteringssættet kode 4812

310 19277 bestilles gennem Serviceafdelingen.

C

B

Fig. 3

A

Fig. 4

Fig. 5
