Whirlpool AZA-HP9781 Schematic

SERVICE
Whirlpool EMEA Customer Services
AZA-HP 9781

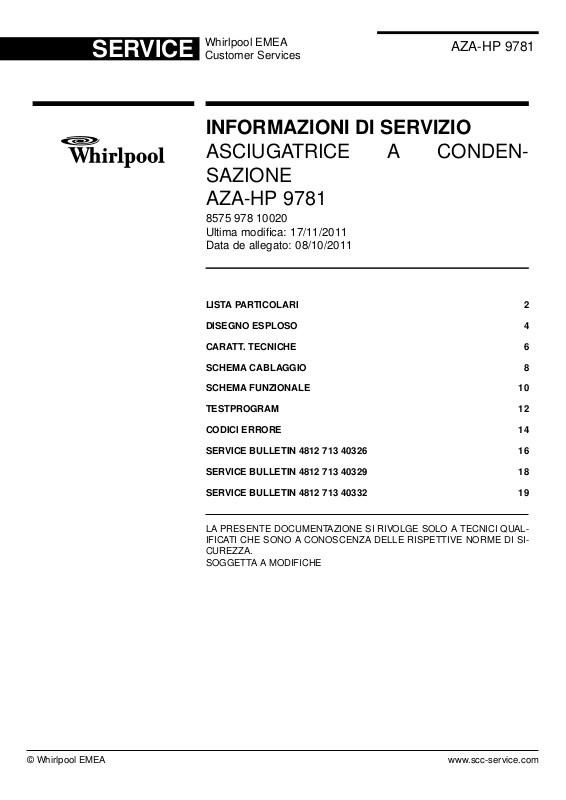

INFORMAZIONI DI SERVIZIO
ASCIUGATRICE A CONDEN­SAZIONE AZA-HP 9781
LISTA PARTICOLARI 2
DISEGNO ESPLOSO 4
CARATT. TECNICHE 6

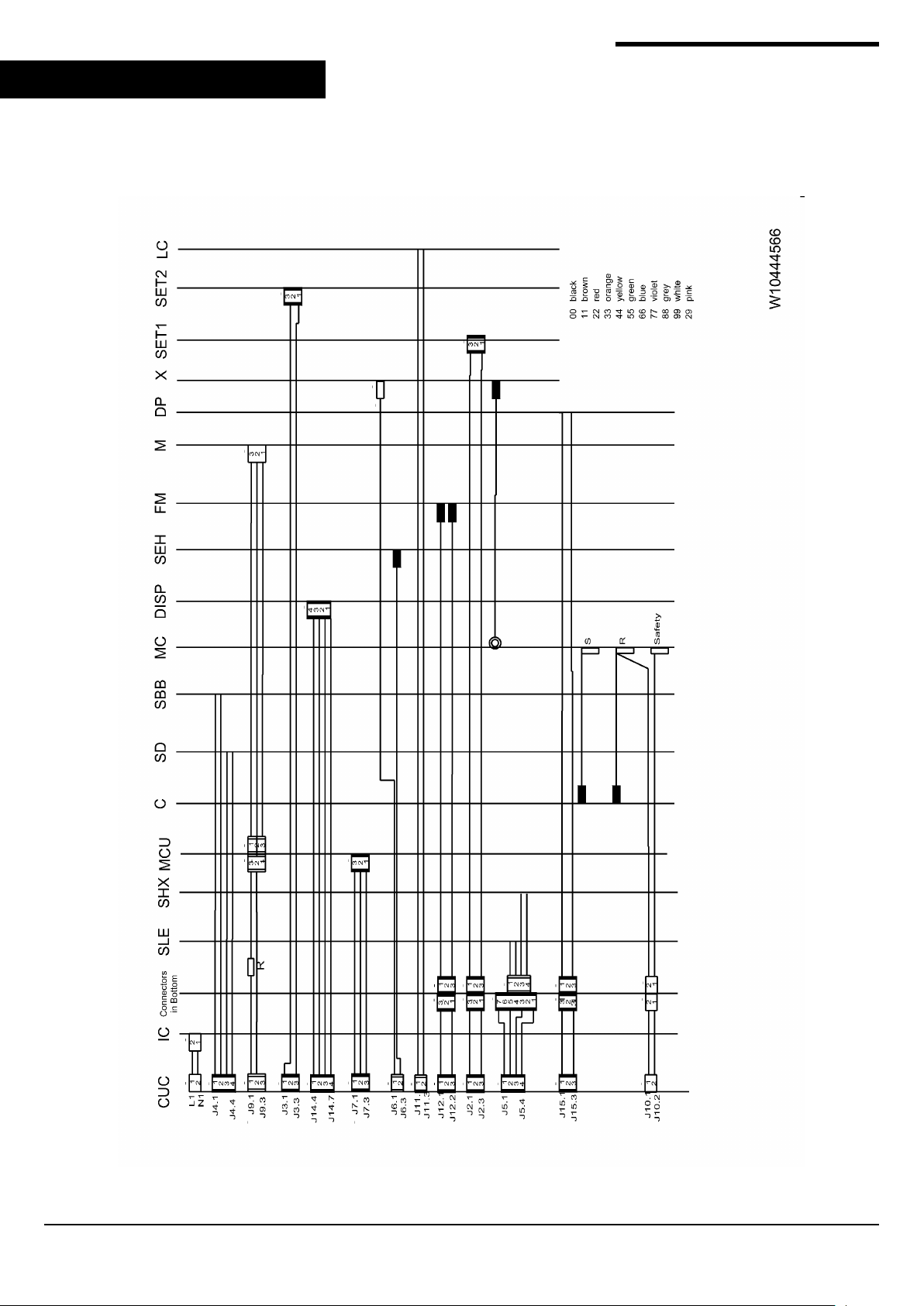

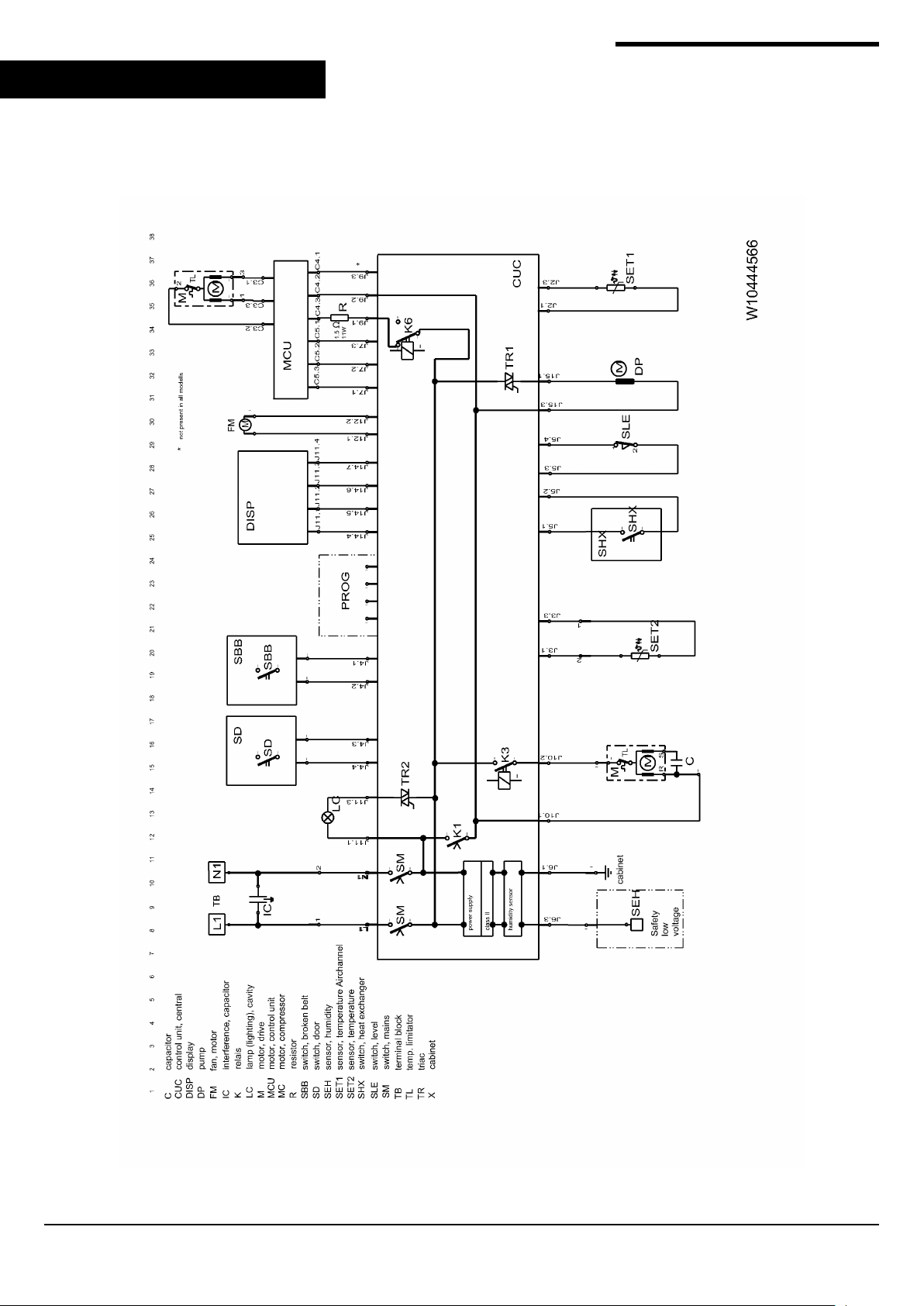

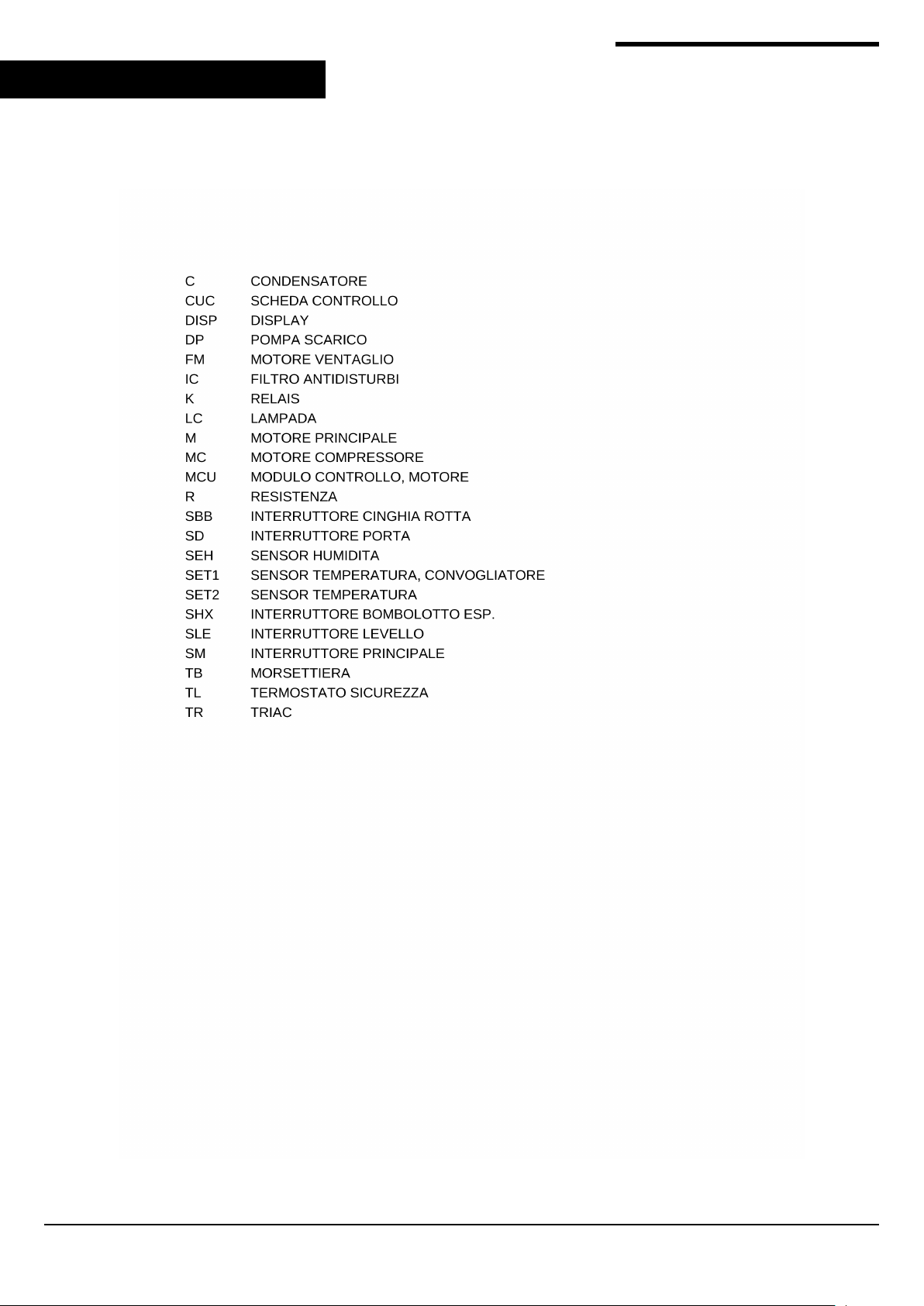

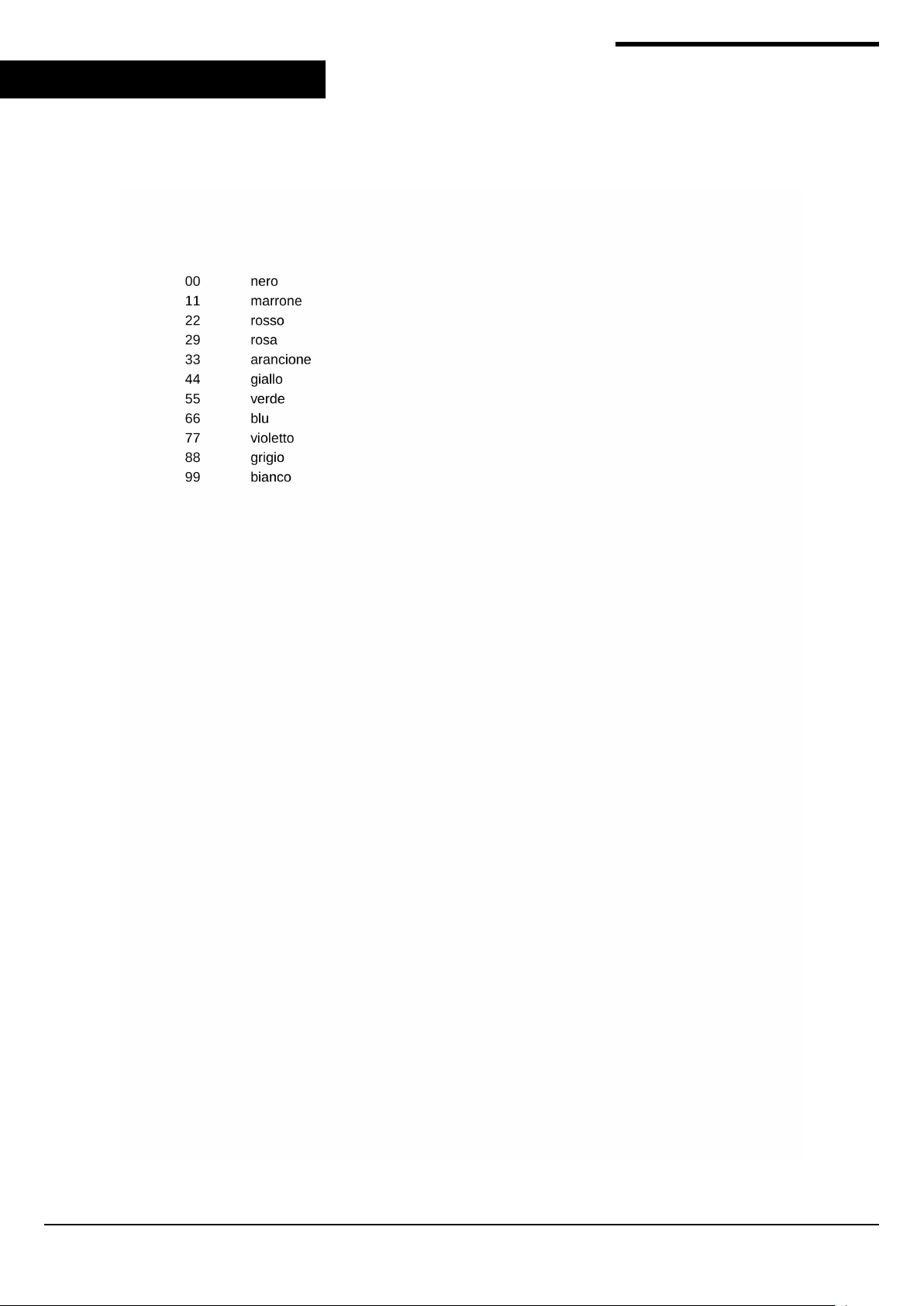

SCHEMA CABLAGGIO 8
SCHEMA FUNZIONALE 10

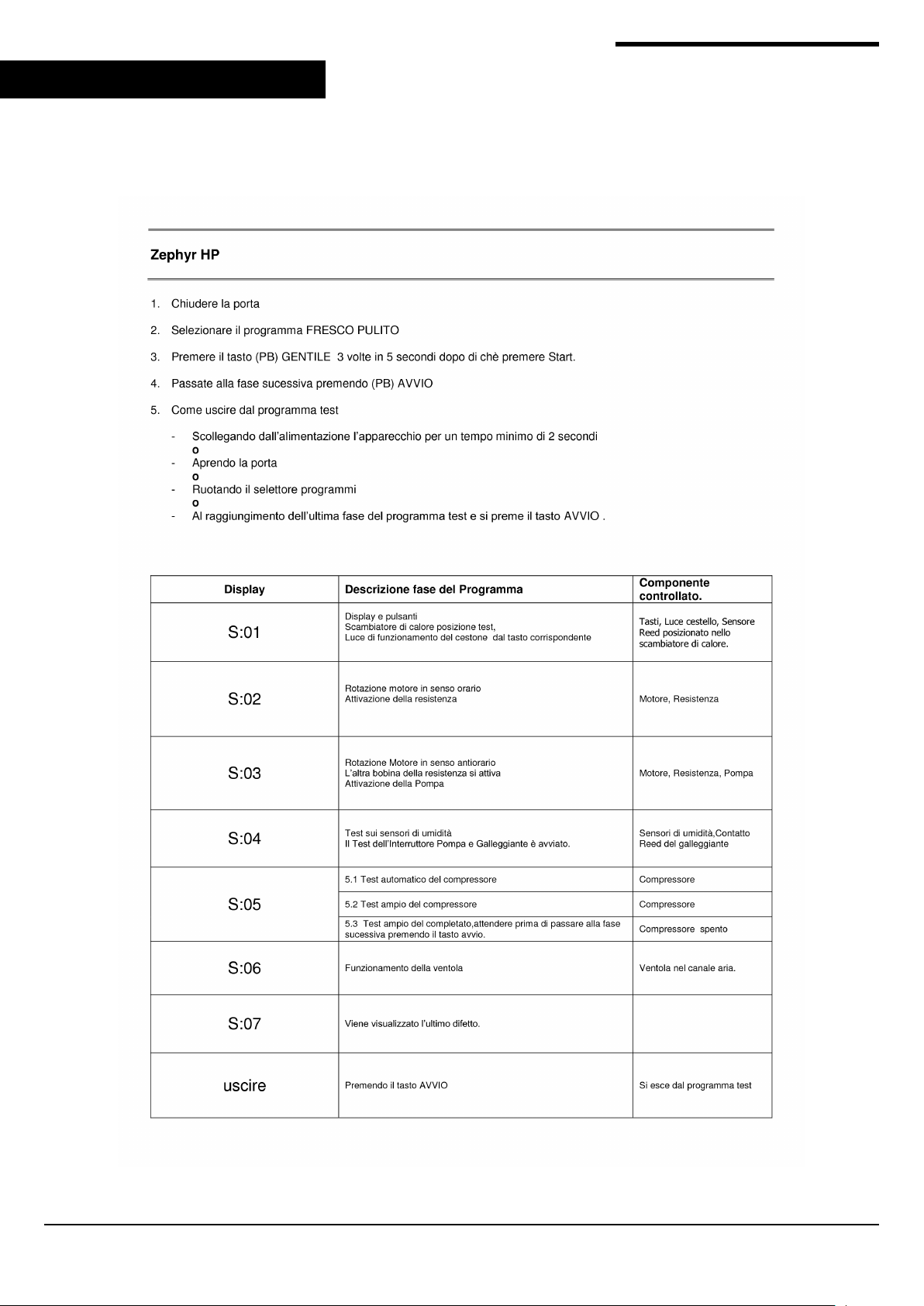

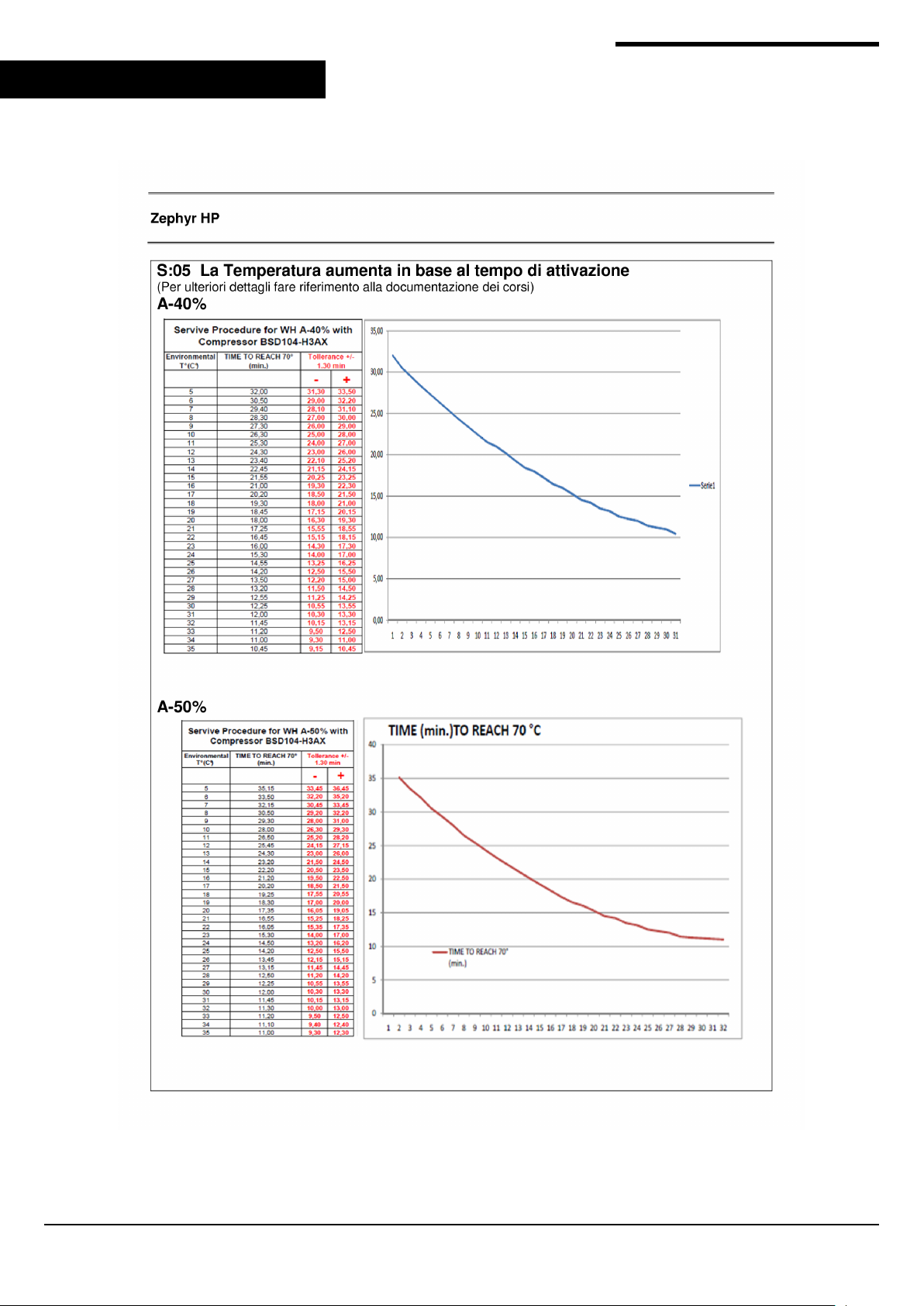

TESTPROGRAM 12

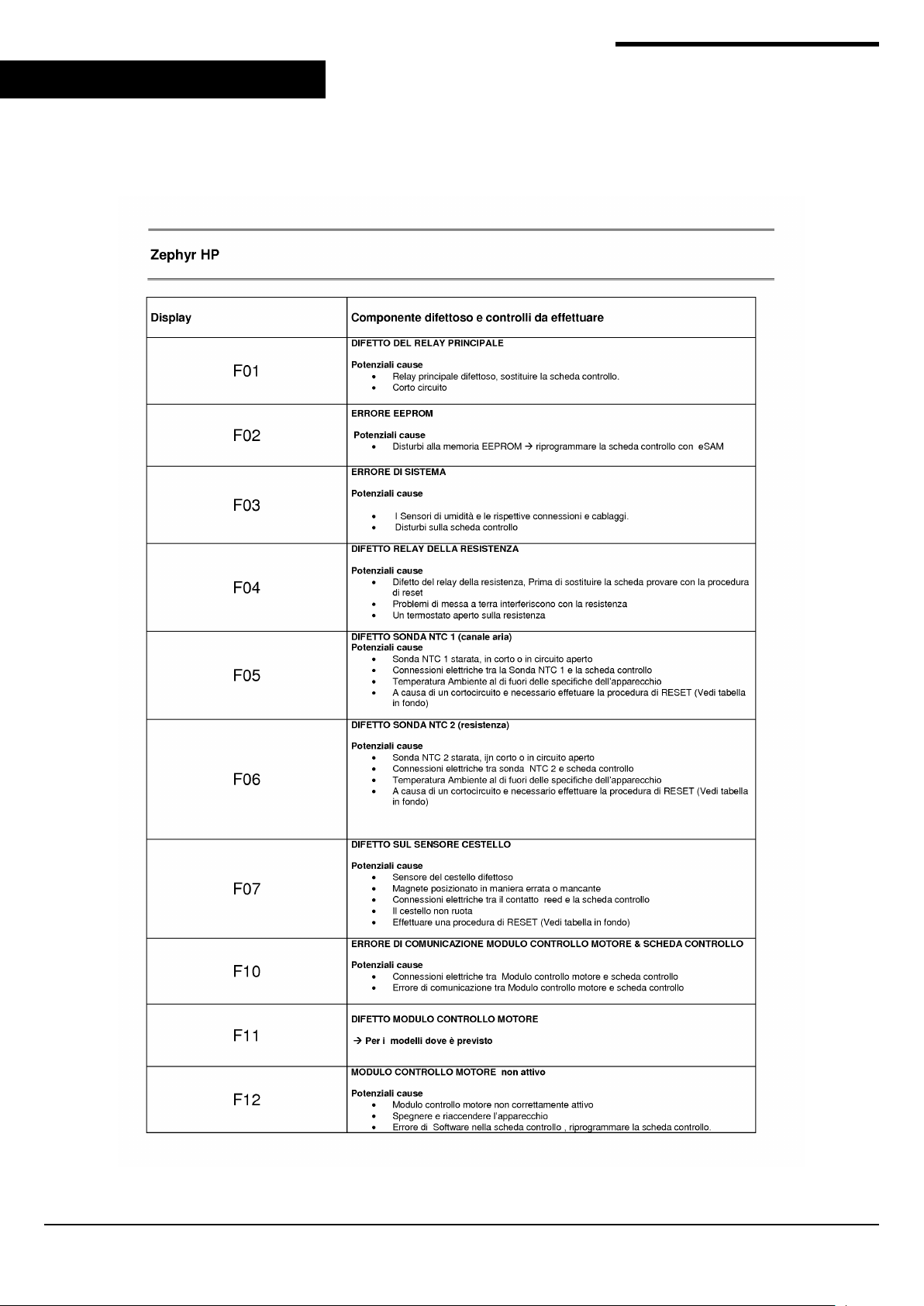

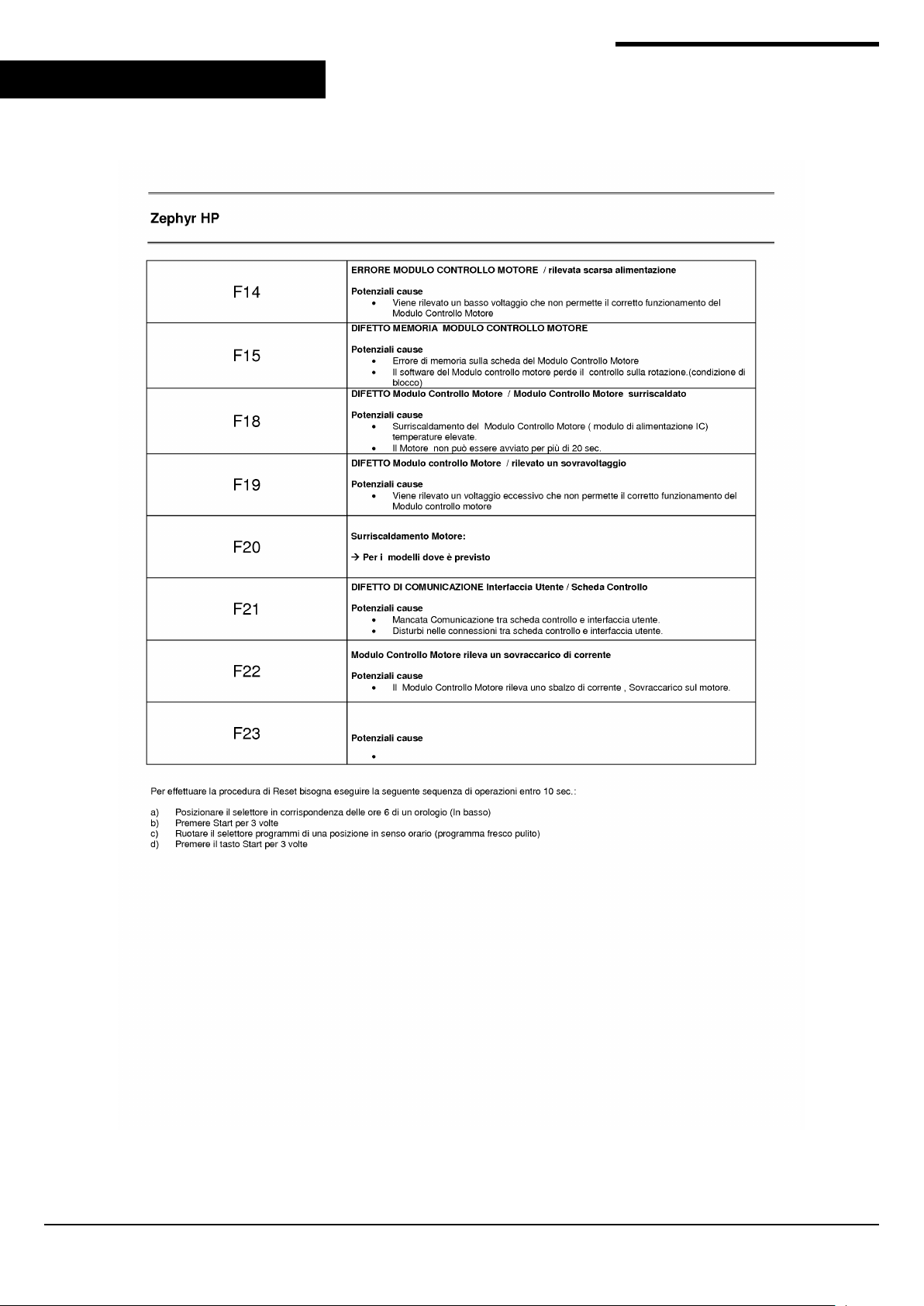

CODICI ERRORE 14

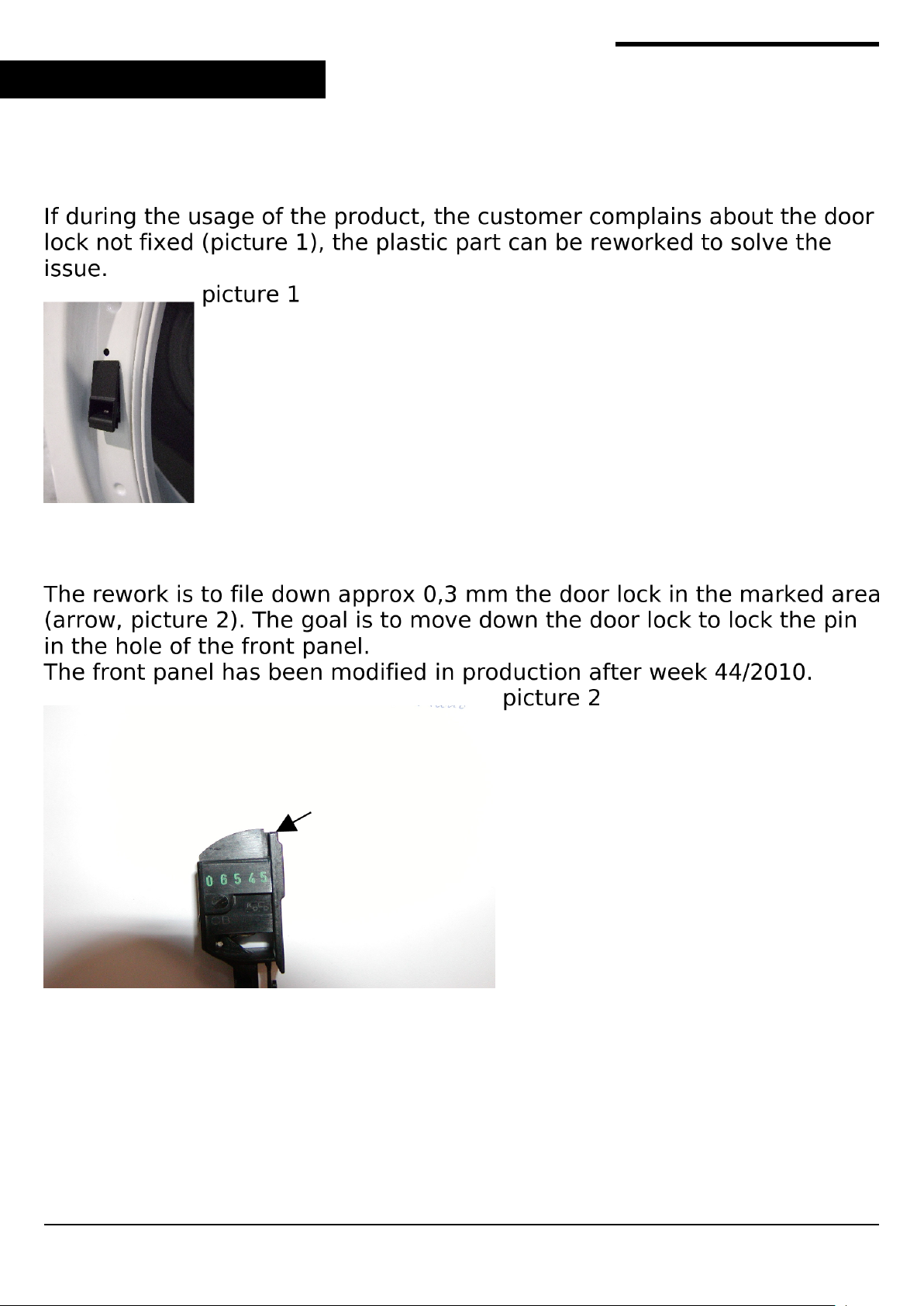

SERVICE BULLETIN 4812 713 40326 16

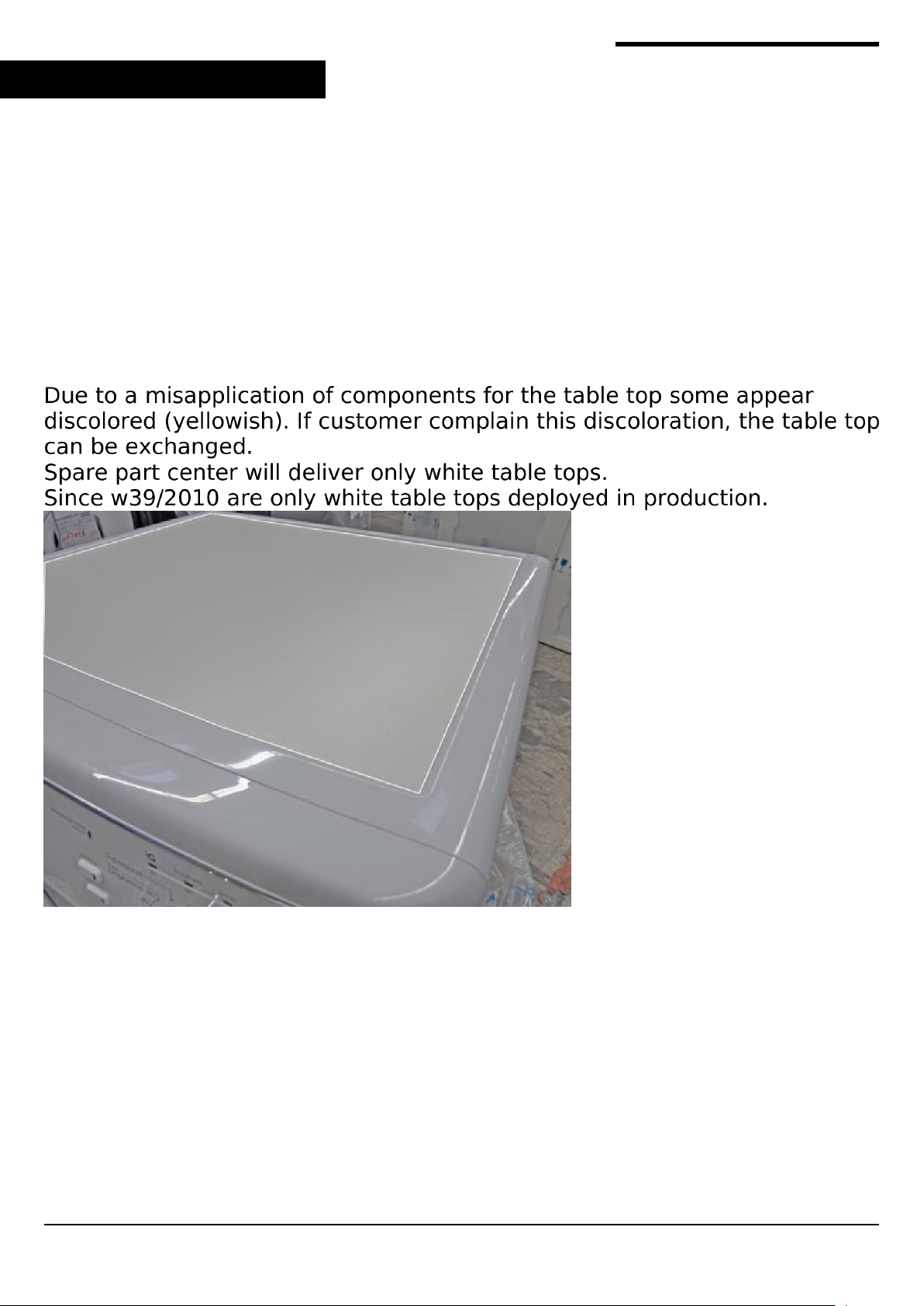

SERVICE BULLETIN 4812 713 40329 18

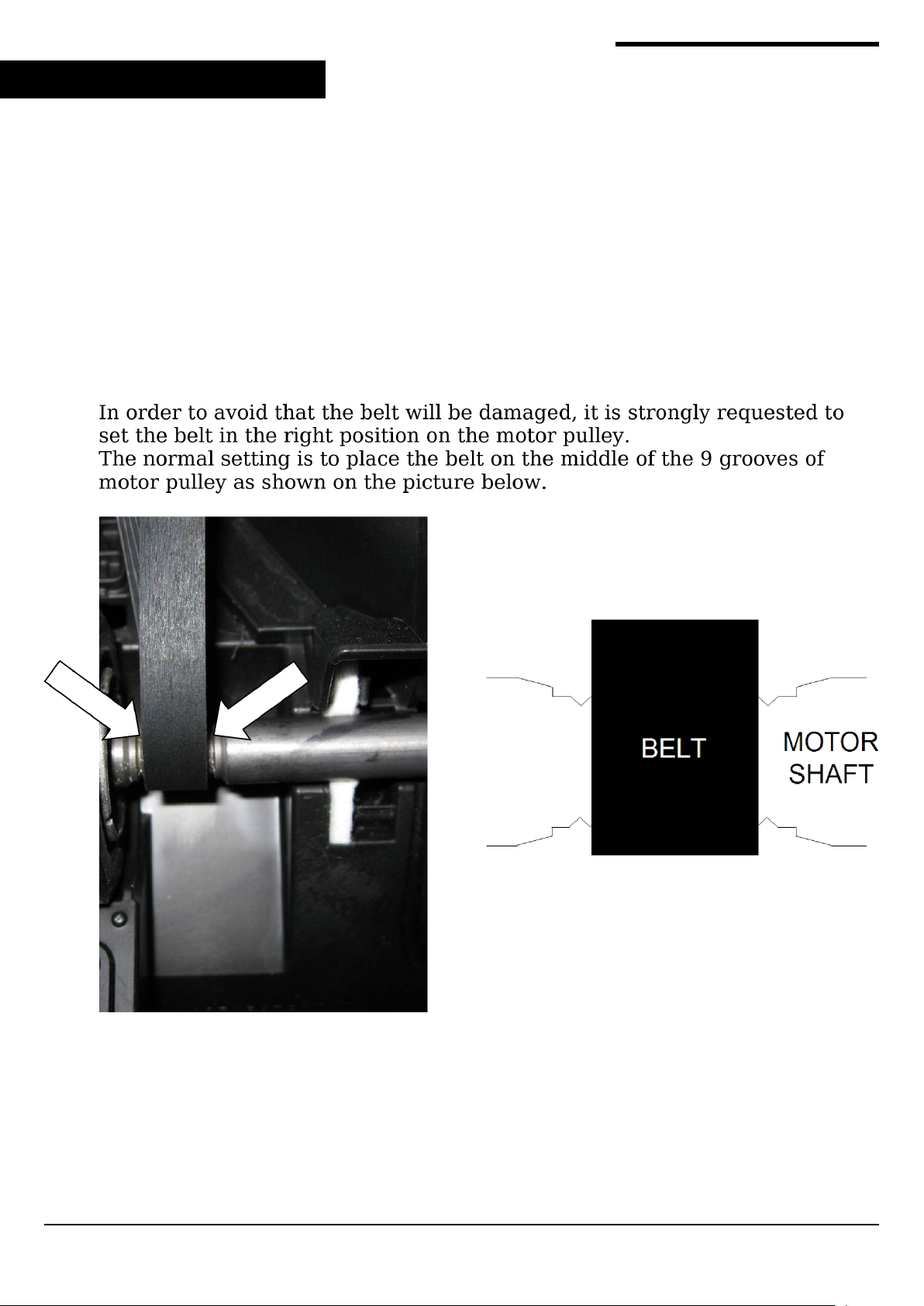

SERVICE BULLETIN 4812 713 40332 19
LA PRESENTE DOCUMENTAZIONE SI RIVOLGE SOLO A TECNICI QUAL­IFICATI CHE SONO A CONOSCENZA DELLE RISPETTIVE NORME DI SI­CUREZZA. SOGGETTA A MODIFICHE
© Whirlpool EMEA www.scc-service.com
Whirlpool EMEA
SERVICE
Customer Services

LISTA PARTICOLARI

Pos-Nr. 12NC DESCRIPTIONE
1000 4801 121 01565 PORTA LR VB/WP 1310 4801 121 01519 PERNO CHIUSURA PORTA 1311 4801 121 01507 BLOCCAPORTA 1312 4801 121 01518 PERNO PORTA. 1600 4801 121 01487 PANNELLO FRONT.
1601 4801 121 01529 SPORTELLO SCAMBIATORE DI CALORE 1610 4810 103 45272 SCHIENALE 1611 4810 103 74101 CAMERA RISCALD. 1612 4801 121 01558 COPERCHIO PANNELLO POST. 1620 4801 121 01515 FIANCO
1630 4801 121 01543 PIANO LAVORO 1830 4801 121 01506 SQUADRETTA LATERALE 1840 4810 103 44788 FONDO ASM HP A-50 1841 4810 103 45246 COPERCHIO 1850 4812 500 18054 PIEDINO REGOLABILE
1880 4801 121 01521 CERNIERA PORTA 1910 4801 121 01512 GUARNIZ.PORTA 2100 4801 121 01513 COPERCHIO CUSCINETTO 2101 4801 121 01502 COPERTURA ASSE CESTELLO 2110 4801 121 01478 RUOTA CESTELLO
2200 4801 121 01494 CESTELLO + FERMA CARICO 2230 4801 121 01495 FERMA CARICO 2610 4801 121 01557 CONTENITORE SERBATOIO 2710 4801 121 01469 CINGHIA TRASM. 2010 H7 2730 4801 121 01592 TENDIPULEGGIA
2900 4801 121 01497 GUARNIZIONE CESTELLO/SCHIENALE 2901 4801 121 01685 GUARNIZIONE 3010 4810 104 61013 MASCHERINA + MANIGLIA CASS. 3011 4801 121 01572 MANIGLIA CASS. 3310 4810 103 89396 MANOPOLA TIMER
3320 4801 111 00221 INSIEME TASTI AVVIO/ANNULLA 3321 4801 111 00224 INSIEME TASTI OPZIONE 3322 4810 734 20391 TASTO SD 3323 4810 734 20401 TASTO DT 3324 4810 734 20411 TASTO DL
3501 4801 121 01656 MODULO 3510 4801 111 01435 GUIDA LUCE 4000 4810 103 54759 MOTORE ASM, HP A-50 4201 4810 103 44796 CONDENSATORE COMPRESSORE 4210 4812 121 18285 FILTRO
4300 4810 103 44760 POMPA 4400 4810 103 45261 VENTAGLIO 4900 4801 121 01501 CAVO ALIMENT. + FISSA CAVO 5000 4801 121 01482 MODULO COMANDO MOTORE (MCU) 5210 4810 104 61009 MODULO COMANDO TINY/CORE, PROGRAMMATA HP
5211 4810 103 92327 MODULO COMANDO DA RIPROGRAMMARE HP 6140 4810 104 11505 TERMOLIMITATORE COMPRESSORE 6160 4810 103 87205 CABLAGGIO Reed-contact (SLE,HX,NTC) 6161 4801 121 01485 CONTATTO REED 6520 4801 121 01481 LAMPADA CESTELLO
8575 978 10020, 17/11/2011
PAGINA 2 DE 19
© Whirlpool EMEA www.scc-service.com
Whirlpool EMEA
SERVICE
Pos-Nr. 12NC DESCRIPTIONE
6521 4801 121 01611 LAMPADA 6910 4801 121 01486 SENSORE UMIDITA 6911 4812 282 19485 SONDA NTC SC1 6912 4810 104 44184 SENSORE NTC 7070 4801 121 01562 TUBETTO SERBATOIO
7410 4810 104 10614 COPER.VENTOLA 7430 4801 121 01479 SUPPORTO FRONTALE 7431 4810 104 25277 VENTOLA PA 7500 4801 121 01514 SERBATOIO 7630 4810 104 23761 FILTRO
7631 4810 103 54756 CORNICE HX FILTRO 7632 4810 103 54757 ESPANSO HX FILTRO 7633 4810 103 54755 CORNICE HX FILTRO 7634 4810 103 54761 COPERCHIO HX FILTRO, ASM 7635 4810 103 54762 MANIGLIA HX FILTRO
7636 4810 103 54748 FILTRO 7637 4810 103 45281 FILTRO HX, cpl. 7831 4801 121 01509 TUBO REFLUSSO ACQUA 7832 4801 121 01508 TUBO POZZETTO SERBATOIO 9000 4801 121 01471 STAFFA AGGANCIO MOTORE
9041 4801 121 01532 DISTANZIALE 9100 4801 121 01492 VITE 4x16 9101 4812 502 48347 VITE AUTOFILET. 3,5X14 9102 4801 121 01491 VITE 4.2x9.5 9104 4812 502 18695 VITE
9105 4801 121 01528 VITE 4.2x18 9106 4801 121 01488 VITE 4.2x9.5 9107 4801 121 01464 DADO M6 9300 4801 121 01468 MOLLA 9301 4801 121 01561 RONDELLA MOLLA
9302 4810 103 74142 MOLLA NTC 9410 4801 121 01499 CUSCINETTO 608Z 9500 4801 121 01463 STRISCIA FELTRO 9501 4812 282 98014 GUARNIZIONE NTC 9502 4801 121 01472 GUARNIZIONE FONDO/PANNELLO POST.
9503 4801 121 01477 GUARNIZIONE DEFLETTORE/FONDO 9504 4801 121 01505 GUARNIZIONE CAMERA RISCALD. 9990 4801 111 00231 INSERTO MANOPOLA 9991 4801 121 01493 MAGNETE 8x4 9992 4810 103 54766 SPORTELLO POMPA HP
9993 4801 111 02215 SUPPORTO Display
Customer Services
8575 978 10020, 17/11/2011
PAGINA 3 DE 19
© Whirlpool EMEA www.scc-service.com
SERVICE

DISEGNO ESPLOSO

Whirlpool EMEA Customer Services
8575 978 10020, 17/11/2011
PAGINA 4 DE 19
© Whirlpool EMEA www.scc-service.com
SERVICE
DISEGNO ESPLOSO
Whirlpool EMEA Customer Services
8575 978 10020, 17/11/2011
PAGINA 5 DE 19
© Whirlpool EMEA www.scc-service.com
SERVICE

CARATT. TECNICHE

DIMENSIONI + PESO
DIMENSIONI MOBILE
ALTEZZA . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . . . . . . . . .. . . . . . . . 85 cm
LARGHEZZA . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . 60 cm
PROFONDITA . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . . . . . . . . .. . . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . 63 cm
PESO
NETO . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . . . . . . . . .. . . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . 48 kg
ALLACCIAMENTI ELETTRICI
TENSIONE . . . . . . . .. . . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . . 230 V
FREQUENZA . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . . 50 Hz
FUSIBLE . . .. . . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . 10 A
POTENZA ASSORBITA TOTALE . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . 1050 W
Whirlpool EMEA Customer Services
8575 978 10020, 17/11/2011
PAGINA 6 DE 19
TEMPERATURA CIRCOSTANTE
TEMPERATURA DI FUNZIONAMENTO . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . max. . . . .. . . . . . . . .. . . . . . . . . . . . .. . . . 35 °C
TEMPERATURA DI FUNZIONAMENTO . . . .. . . . . . . . .. . . . . .. . . . .. . . . . .. min. . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . 5 °C
CONDENSATORE DEI TERMOSTATI
TERMOSTATO DI SICUREZZA . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . TL
TEMPERATURA DI STACCO . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .160°C ± 10°C
TEMPERATURA DI ATTACCO . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. 70°C ± 10°C
RESISTENZA NTC
SET1 & SET2
0°C 35.975 k ± 5.8 %
30°C 9.786 k ± 3.7 %
40°C 6.653 k ± 3.1 %
50°C 4.608 k ± 2.6 %
60°C 3.243 k ± 2.0 %
70°C 2.332 k ± 2.5 %
95°C 1.09 k ± 3.7 %
MOTORE PRINC./VENTILATORE
TIPO . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .Brushless Permanent Magnet (BPM)
TENSIONE NOMINALE . . .. . . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. 145 V + 15 %
FREQUENZA . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . 180 Hz
CONSUMO ENERGIA . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . . .200 W ± 10 %
MOTOVENTILATORE
TIPO . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . 1-phase asynchronous motor
TENSIONE NOMINALE . .. . . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. 230 V +10 % / -15 %
FREQUENZA . . .. . . . . . . . .. . . . . . . . . . . . .. . . . . . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .. . . . . .. . . . .50/60 Hz
© Whirlpool EMEA www.scc-service.com
