Page 1

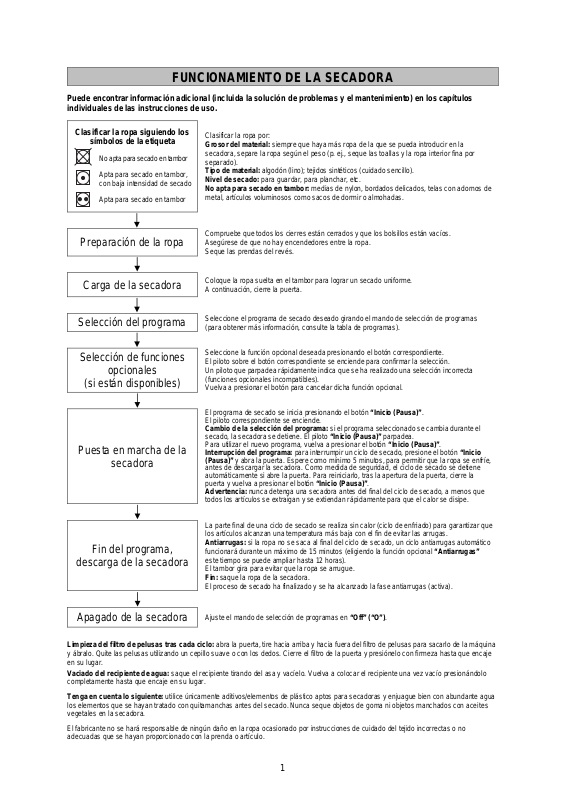

FUNCIONAMIENTO DE LA SECADORA
Puede encontrar información adicional (incluida la solución de problemas y el mantenimiento) en los capítulos
individuales de las instrucciones de uso.
Clasificar la ropa siguiendo los
símbolos de la etiqueta
No apta para secado en tambor
Apta para secado en tambor,
con baja intensidad de secado
Apta para secado en tambor
Preparación de la ropa
Carga de la secadora
Selección del programa
Selección de funciones
opcionales
(si están disponibles)
Puesta en marcha de la
secadora
Fin del programa,
descarga de la secadora
Clasificar la ropa por:
Grosor del material:
secadora, separe la ropa según el peso (p. ej., seque las toallas y la ropa interior fina por
separado).
Tipo de material:
Nivel de secado:
No apta para secado en tambor:
metal, artículos voluminosos como sacos de dormir o almohadas.
siempre que haya más ropa de la que se pueda introducir en la
algodón (lino); tejidos sintéticos (cuidado sencillo).
para guardar, para planchar, etc.
medias de nylon, bordados delicados, telas con adornos de
Compruebe que todos los cierres están cerrados y que los bolsillos están vacíos.
Asegúrese de que no hay encendedores entre la ropa.
Seque las prendas del revés.
Coloque la ropa suelta en el tambor para lograr un secado uniforme.
A continuación, cierre la puerta.
Seleccione el programa de secado deseado girando el mando de selección de programas
(para obtener más información, consulte la tabla de programas).
Seleccione la función opcional deseada presionando el botón correspondiente.
El piloto sobre el botón correspondiente se enciende para confirmar la selección.
Un piloto que parpadea rápidamente indica que se ha realizado un a selección incorrecta
(funciones opcionales incompatibles).
Vuelva a presionar el botón para cancelar dicha función opcional.
El programa de secado se inicia presionando el botón
El piloto correspondiente se enciende.
Cambio de la selección del programa:
secado, la secadora se detiene. El piloto
Para utilizar el nuevo programa, vuelva a presionar el botón
Interrupción del programa:
(Pausa)”
antes de descargar la secadora. Como medida de seguridad, el ciclo de secado se detiene
automáticamente si abre la puerta. Para reiniciarlo, tras la apertura de la puerta, cierre la
puerta y vuelva a presionar el botón
Advertencia:
todos los artículos se extraigan y se extiendan rápidamente para que el calor se disipe.
y abra la puerta. Espere como mínimo 5 minutos, para permitir que la ropa se enfríe,
nunca detenga una secadora antes del final del ciclo de secado, a menos que
para interrumpir un ciclo de secado, presione el botón
si el programa seleccionado se cambia durante el
“Inicio (Pausa)”
“Inicio (Pausa)”
“Inicio (Pausa)”
parpadea.
“Inicio (Pausa)”
.
.
.
La parte final de una ciclo de secado se realiza sin calor (ciclo de enfriado) para garantizar que
los artículos alcanzan una temperatura más baja con el fin de evitar las arrugas.
Antiarrugas:
funcionará durante un máximo de 15 minutos (eligiendo la función opcional
este tiempo se puede ampliar hasta 12 horas).
El tambor gira para evitar que la ropa se arrugue.
Fin:
El proceso de secado ha finalizado y se ha alcanzado la fase antiarrugas (activa).
si la ropa no se saca al final del ciclo de secado, un ciclo antiarrugas automático
“Antiarrugas”
saque la ropa de la secadora.
“Inicio
Apagado de la secadora
Ajuste el mando de selección de programas en
“Off” (“O”)
.
Limpieza del filtro de pelusas tras cada ciclo:
y ábralo. Quite las pelusas utilizando un cepillo suave o con los dedos. Cierre el filtro de la puerta y presiónelo con firmeza hasta que encaje
en su lugar.
Vaciado del recipiente de agua:
completamente hasta que encaje en su lugar.
Tenga en cuenta lo siguiente:
los elementos que se hayan tratado con quitamanchas antes del secado. Nunca seque objetos de goma n i objetos manchados con aceites
vegetales en la secadora.
El fabricante no se hará responsable de ningún daño en la ropa ocasionado por instrucc iones de cuidado del tejido incorrectas o no
adecuadas que se hayan proporcionado con la prenda o artículo.
saque el recipiente tirando del asa y vacíelo. Vuelva a colocar el recipiente una vez vacío presionándolo
utilice únicamente aditivos/elementos de pl ástico aptos para secadoras y enjuague bien con abundante agua
abra la puerta, tire hacia arriba y hacia fuera del filtro de pelusas para sacarlo de la máquina
1
Page 2
Programas / Niveles de secado
A
W
Algodón
VW
Sintéticos
Descripción general de los programas Funciones opcionales
Extra seco
Secado para guardar + Toallas de felpa, toallas, sábanas, ropa interior
Secado para guardar*
Secado para planchar*
Extra seco
Secado para guardar*
Secado para planchar
Ropa de distintas capas y gruesa como: toallas de
felpa, trapos de felpa, albornoces.
Ropa de tipos similares que no requieren planchado,
como: toallas, sábanas, ropa interior, ropa de niños,
camisetas, calcetines de algodón.
Ropa que requiere planchado, como: manteles y
sábanas, toallas, camisetas, polos, ropa de trabajo.
Ropa con distintas capas gruesas, como: manteles y
sábanas, chándales, anoraks, mantas.
Ropa que no requiere planchado, como: camisas,
blusas, camisetas, ropa de deportes.
Ropa que requiere planchado, como: pantalones,
vestidos, faldas, camisas, blusas.
Tipo de tejido
Materiales
Algodón o lino lavado con agua caliente / ropa
Sintéticos de distintas fibras o algodón
delicado (que no requiere planchado)
de color
9 kg máx.
4,5 kg máx.
Tiempos de secado
Delicado
Inverso
adicional Antiarrugas
Ajuste de
secado
Nivel
secado
secagem
Pausa
Pausa
Bloqueo de
las teclas
Reinicio
Cancelar
Acabado
Fin diferido
aproximados
(en minutos)
Carga
muy
húmeda
Carga
húmeda
X X X X X X X X 220 130
X X X X X X X X 200 115
X X X X X X X X 185 100
X X X X X X X X 165 85
X X X X X X X X 105 70
X X X X X X X X 80 60
X X X X X X X X 70 50
Delicado plus
V
Carga mixta
cabado de lana
Plumón Sacos de dormir, pantalones, chalecos.
Programas especiales
Deporte
La ropa se orea y se ventila durante un máximo de
30 minutos sin calor.
Aire
Finaliza el secado (adecuado para todos los
materiales)
de secado
Elementos
Intensidad de secado baja para prendas delicadas y
artículos como: pantalones, vestidos, camisas, blusas.
Camisetas, blusas, toallas, ropa interior, ropa de
deportes.
Para airear y dejar sueltos los tejidos de lana como
sombreros, jerseys, pañuelos, guantes. No es apto
para secar tejidos de lana.
Ropa deportiva, ropa interior funcional, mallas para
correr.
Todos los tejidos.
Ropa fabricada con tejidos sintéticos como
poliamida, nylon, poliacrílicos, etc.
2,5 kg
Algodón: mezcla sintética
4,5 kg
Tejidos fabricados en lana
1 kg
Ropa que contiene plumón
3 kg
Sintéticos
2,5 kg
10’ – 180’
X X X X X X X X 80 60
X X X X X X X X 150 90
– X X – X X X X 6 6
– X X – X X X X 120 120
X X X X X X X X 80 60
– – – X X X – – –
– X X X X X X X 10’ – 180’
*Programas de ensayo según la norma EN61121, probada con la capacidad de carga máxima admisible.
2
Page 3
QUÉ HACER SI…
...primero desea comprobar la secadora:
antes de llamar al servicio de atención al cliente; consulte también el capítulo correspondiente de las in strucciones de uso)
(si la secadora no funciona correctamente, compruebe los siguientes puntos
•
¿Se ha seleccionado el programa de secado correcto?
•
¿Se ha interrumpido el ciclo? (apertura de la puerta, recipiente de agua lleno)
•
¿Se ha cargado ropa demasiado mojada? (la lavadora ha centrifugado a
menos de 1000 rpm)
•
¿Está sucio el filtro de pelusas? (el piloto del filtro está encendido)
El secado dura
demasiado / La ropa no
sale bien seca
•
¿Está sucio el intercambiador de calor? (para obtener más información,
consulte las instrucciones de uso)
•
¿Es la temperatura de la habitación demasiado elevada?
•
¿Están encendidos los pilotos
“Fin”
y
“Antiarrugas”
?
Ha finalizado el ciclo de secado y se puede sacar la ropa.
•
Si el resultado del secado no cumple sus expectativas, seleccione un
programa de mayor secado o utilice la función opcional de ajuste de secado
(si está disponible) para optimizar el resultado del secado.
•
¿Está el enchufe bien insertado en la toma de corriente?
•
La secadora no funciona
(después de un corte de
energía eléctrica,
presione siempre el
botón “Inicio (Pausa)”)
El piloto del filtro o del
recipiente de agua está
encendido
Agua goteando debajo
de la secadora
¿Se ha interrumpido el suministro eléctrico?
•
¿Se ha fundido el fusible?
•
¿Está bien cerrada la puerta?
•
¿Se ha seleccionado un programa de secado?
•
¿Se ha presionado el botón
•
¿Se ha seleccionado la función opcional de inicio diferido?
•
¿Está la secadora sobrecargada? Saque una parte de la carga.
•
¿Está el filtro de pelusas limpio?
•
¿Está el recipiente de agua vacío?
•
¿Se ha insertado correctamente el recipiente de agua?
•
¿Está el intercambiador de calor limpio y se ha insertado correctamente?
•
¿Se ha insertado correctamente el intercambiador de calor?
•
¿Se han limpiado bien las pelusas de la junta del intercambiador de calor y
de la junta de la puerta?
•
¿Se ha insertado correctamente el recipiente de agua?
•
Si se utiliza una conexión de drenaje directa, ¿está bien ajustada?
•
¿Está la secadora nivelada?
“Inicio (Pausa)”
?
...desea encargarse de la limpieza y el mantenimiento de la secadora:
•
Limpie el filtro al final de
cada ciclo
Vacíe el recipiente de
agua al final de cada
ciclo de secado
Limpie el filtro inferior
cada cinco ciclos
Quite las pelusas utilizando un cepillo suave o con los dedos.
•
Cierre el filtro.
•
Presione el filtro hasta que vuelva a encajar en su lugar.
•
Tire del asa para extraer el recipiente de agua.
•
Vacíe el recipiente de agua.
•
Vuelva a colocar el recipiente de agua una vez vacío presionándolo
completamente hasta que encaje en su lugar .
•
Limpie el filtro inferior con agua corriente.
•
Saque todas las pelusas de las juntas.
•
Limpie el alojamiento del intercambiador de calor (para obtener más
información, consulte el capítulo
en las instrucciones de uso).
•
Consulte las instrucciones de uso para obtener más información sobre cómo
“Limpieza del intercambiador de calor”
limpiar el filtro inferior.
3
Page 4
CÓDIGOS DE FALLO
En caso de que la secadora funcione de forma incorrecta, puede que aparezca uno de los códigos de fallo siguientes.
En función de su modelo de secadora, el fallo puede mostrarse con letras o con distintos pilotos intermitentes.
Código de
fallo
F01
F02
F03
F04
F05
F06
Código de fallo de pilotos
El cliente debe realizar una comprobación
antes de llamar al servicio de mantenimiento
Llame al servicio posventa.
Llame al servicio posventa.
Llame al servicio posventa.
Llame al servicio posventa.
Apague la secadora. Desenchufe la secadora.
Asegúrese de que la temperatura ambiente está
entre 5 °C y 35 °C. Espere 1 hora. Vuelva a
enchufar la secadora y póngala en marcha. Si
el fallo se repite, llame al servicio posventa.
F07
F10 – F24
Piloto parpadeando
Piloto apagado
Apague la secadora. Desenchufe la secadora.
Espere 30 minutos. Vuelva a enchufar la
secadora y póngala en marcha. Si el fallo se
repite, llame al servicio posventa.
Piloto encendido
4
Page 5
¡Antes de utilizar la secadora, lea tam bi én atentamente las instruccione s de us o!
A
AZA-HP 9950 – Guía de consulta rápida

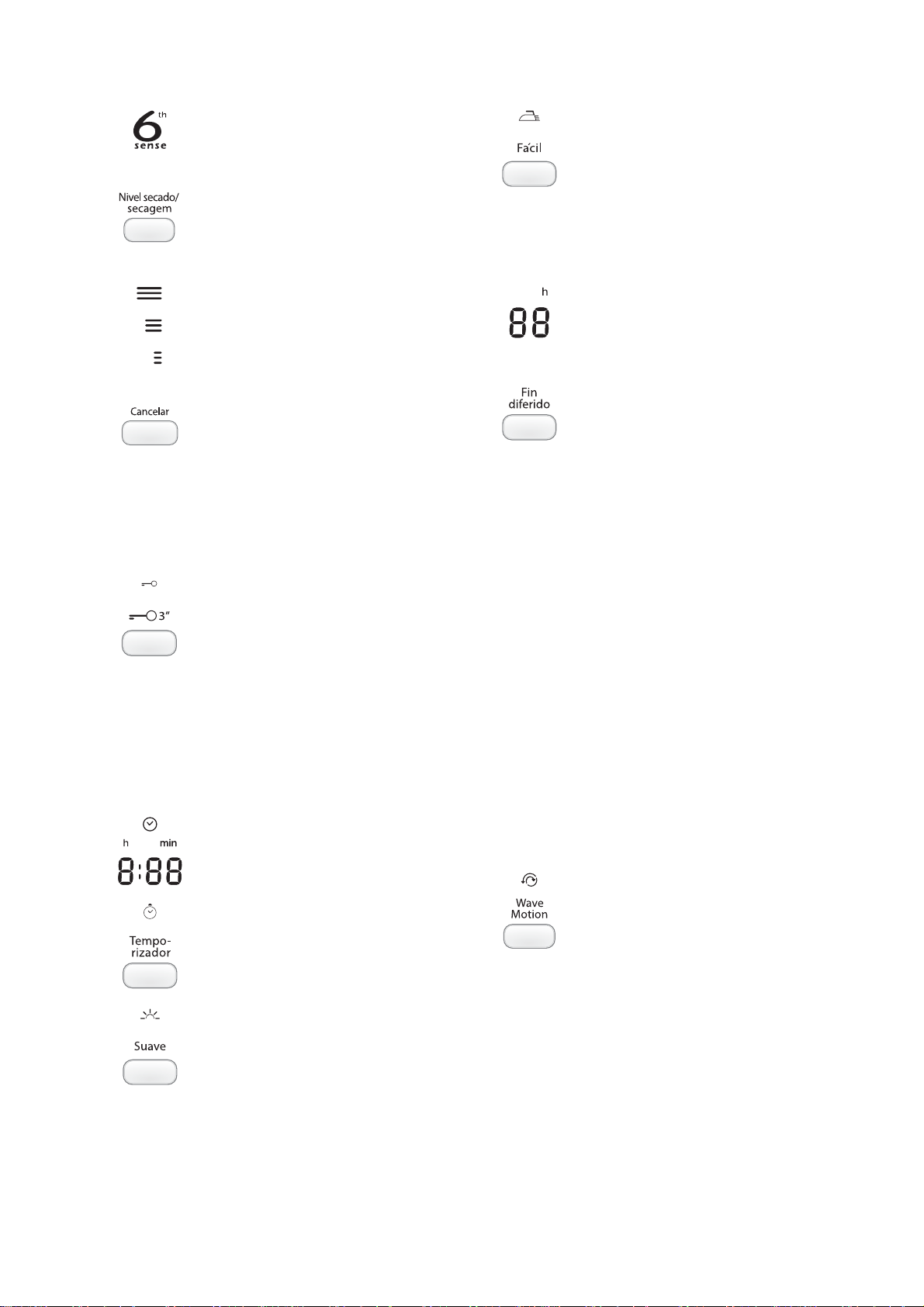

Pilotos y funciones opcionales
Mando de selección de programas
Gire este mando para seleccionar el programa de
secado.
El piloto
“Inicio (Pausa)”
parpadea.
Botón “Inicio (Pausa)”
Presione este botón para iniciar el programa de
secado.
El piloto se enciende.
Filtro de la puerta
El piloto se enciende cuando es necesario limpiar
el filtro de la puerta.
Limpie el filtro de la puerta al final de cada
ciclo de secado.
Filtro inferior
Este piloto se enciende cuando es necesario
limpiar el filtro inferior.
Este piloto parpadea cuando el filtro inferior no se
ha colocado correctamente.
segúrese de que el filtro inferior se ha insertado
correctamente y que el asa está bien enganchada.
Indicador de tiempo restante
En función del programa seleccionado, se
muestra un tiempo de secado predeterminado.
Tras el inicio del ciclo el tiempo mostrado se
corrige en función del volumen, tipo y humedad de
la ropa.
El tiempo de secado especificado es un valor
calculado que se actualiza durante el ci c lo de
secado.
Las líneas parpadeantes indican que se está
realizando el cálculo.
El tiempo restante se actualizará.
Eco Monitor
“Eco monitor”
aproximada sobre el consumo energético del
programa seleccionado.
Esta prestación no funcionará en los programas
basados en tiempo.
Una vez que gire el selector de programas a
cualquier programa guiado de humedad, los
pilotos
energético previsto.
proporciona información
“Eco monitor”
indicarán el consumo
Recipiente de agua
El piloto se enciende cuando es necesario vaciar
el recipiente de agua.
El ciclo de secado se interrumpe
automáticamente.
Vacíe el recipiente y reinicie el programa de
secado.
Vacíe el recipiente de agua despu é s de c ad a
ciclo de secado.
Los tres indicadores muestran el nivel de
consumo: cuanta menos energía tenga previsto
consumir el ajuste del programa, menos
indicadores se encenderán.
Esto depende del programa, de la humedad inicial
y las funciones opcionales seleccionadas y
también del tamaño de la carga.
Por ese motivo, es posible que el nivel de
consumo energético previsto se ajuste cuando la
secadora detecte el tamaño de la carga.
Fin
El programa de secado ha finalizado.
.
Descargue la secadora
5
Page 6
Protección contra resecamiento / 6thSense
A
A
A
A
A
A
El indicador se enciende cuando se selecciona un
programa de control de la humedad para indicar la
función de protección activada.
Nivel de secado
l seleccionar esta función opcional puede ajustar
el nivel de secado de la ropa.
Tras seleccionar el programa deseado puede
elegir el nivel de secado presionando el botón.
l presionar 1 vez se selecciona un nivel m ás seco
o bien
l presionar 2 veces se selecciona un nivel menos
seco
o bien
l presionar 3 veces se vuelve a seleccionar un
.
nivel de secado normal
Reinicio
Durante la fase de selección del programa, si se
presiona este botón se desactivarán todos los
ajustes de las funciones opcionales
seleccionadas.
Cuando el ciclo de secado está funcionando, si se
presiona este botón se detendrá el ciclo y la
secadora volverá al modo de selección.
Es necesario presionar el botón durante
3 segundos.
Bloqueo de las teclas
Para proteger a los niños, esta función opcional se
puede utilizar para bloquear todas las funciones
de la interfaz de usuario.
Para activar esta función opcional, se debe
presionar el botón durante 3 segundos, hasta que
aparezca el símbolo de
Para desactivar esta función opcional, presione el
botón hasta que el símbolo de
desaparezca.
La función de bloqueo de las teclas continúa
activa aunque el mando de selección se gire a la
“Off”
posición
Es necesario desactivar la función.
o se abra la puerta.
“llave”
en la pantalla.
“llave”
Ajuste de tiempo de secado
Gire el mando de selección a la posición de
“tiempo de secado”
Presione el botón de
seleccionar la duración del ciclo en intervalos de
diez minutos hasta 180 minutos.
.
“tiempo de secado”
Delicado
La selección de esta función opcional permite
reducir la temperatura de secado.
Esta función opcional no se puede seleccionar
cuando la función
“Rápido”
está seleccionada.
para
ntiarrugas
Esta función opcional se puede elegir para reducir
las arrugas cuando la ropa no se va a descargar
directamente al finalizar el ciclo.
El tambor gira de vez en cuando durante un
máximo de 12 horas.
Se puede interrumpir en cualquier momento
apagando la secadora.
Esta función opcional desactiva la función
“Zumbador”
, si está activada.
cabado
Con esta función puede posponer el programa
para que finalice posteriormente: presione el
botón para seleccionar dentro de cuántas horas
finalizará el programa.
•
De esta forma es posible tener la ropa lista a
una hora concreta y aprovechar, por ejemplo,
tarifas energéticas más favorables durante la
noche.
•
La función
en segmentos de tiempo de horas completas
(1 a 24 h).
Cuando se presione este botón, se mostrará
el tiempo más corto posible; continúe
presionando el botón para pasar por todos los
tiempos disponibles.
Para desactivar esta función, ajuste el índice
del mando de selección de programas en la
posición
•
Una vez seleccionado el tiempo de
“Acabado”
comenzará la cuenta atrás.
•
Durante la cuenta atrás, aún puede modificar
el ajuste de funciones (seleccionar o anular la
selección de funciones opcionales).
•
En ocasiones puede que el programa finalice
antes de que acabe el tiempo de
seleccionado (p. ej., para cargas pequeñas).
En ese caso, la secadora hará girar la ropa
periódicamente para mantenerla ventilada,
hasta que acabe el tiempo de
seleccionado.
Durante el secado, en la pantalla aparecerá
una animación.
La fase de secado se puede detener en
cualquier momento presionando cualquier
botón, girando el selector de programas o
abriendo la puerta.
“Acabado”
se puede seleccionar
“Off”
.
deseado, presione
“Inicio”
;
“Acabado”
“Acabado”
Inverso adicional
Con esta función opcional el tambor girará durante
el ciclo de secado más a menudo en sentido
contrario al giro de un ciclo normal.
Esta operación mejorará la uniformidad del
secado de la ropa.
5019 307 01578
6
(Sujeto a modificaciones técnicas)
Loading...
