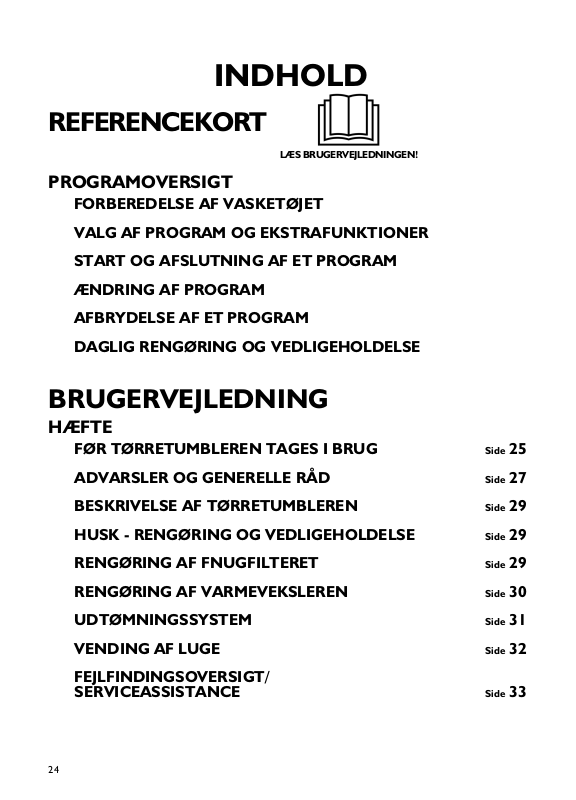

Page 1
INDHOLD
REFERENCEKORT
LÆS BRUGERVEJLEDNINGEN!
PROGRAMOVERSIGT
FORBEREDELSE AF VASKETØJET
VALG AF PROGRAM OG EKSTRAFUNKTIONER
START OG AFSLUTNING AF ET PROGRAM
ÆNDRING AF PROGRAM
AFBRYDELSE AF ET PROGRAM
DAGLIG RENGØRING OG VEDLIGEHOLDELSE
BRUGERVEJLEDNING
HÆFTE
FØR TØRRETUMBLEREN TAGES I BRUG
ADVARSLER OG GENERELLE RÅD
BESKRIVELSE AF TØRRETUMBLEREN
HUSK - RENGØRING OG VEDLIGEHOLDELSE
RENGØRING AF FNUGFILTERET
RENGØRING AF VARMEVEKSLEREN
UDTØMNINGSSYSTEM
VENDING AF LUGE
FEJLFINDINGSOVERSIGT/
SERVICEASSISTANCE
Side
Side
Side
Side
Side
Side
Side
Side
Side
25
27
29
29
29
30
31
32
33
24
Page 2
FØR TØRRETUMBLEREN TAGES I BRUG
Små, indendørs opbevaringsrum, badeværelser,
Denne tørretumbler er beregnet til at tørre vasketøj,
•
der er egnet til tumbling, i sædvanlige mængder for
private husholdninger.
Læs anvisningerne i denne brugervejledning og i
•
programoversigten, før tørretumbleren tages i brug.
Opbevar brugervejledningen og programoversigten på et
•
lettilgængeligt sted til hurtig reference. Hvis tørretumbleren
overdrages til andre, skal brugervejledningen og
programoversigten følge med apparatet.
Producenten fralægger sig ethvert ansvar for skade
•
på personer, dyr eller ting, der skyldes manglende
overholdelse af anvisningerne i brugervejledningen.
1. Fjernelse af emballage og kontrol
Kontrollér, at tørretumbleren ikke er beskadiget efter
•
udpakningen. Tag ikke tørretumbleren i brug, hvis der er
tvivl. Kontakt Serviceafdelingen eller forhandleren.
Hvis maskinen blev udsat for kulde før leveringen,
•
skal den stå i rumtemperatur i nogle timer, før den
sættes i gang.
Tag ikke tørretumbleren i brug, hvis den er blevet
•
beskadiget under transport. Kontakt en af vores
serviceteknikere.
2. Eltilslutning
Den elektriske tilslutning skal udføres af en faguddannet
•
installatør i overensstemmelse med producentens
anvisninger og gældende sikkerhedsregulativer.
Eltilslutningen skal være i overensstemmelse med det
•
lokale stærkstrømsreglement.
Oplysninger om spænding, strømforbrug og
•
nødvendig sikringsstørrelse er angivet på typepladen
bag på tørretumbleren.
Tørretumbleren skal ekstrabeskyttes i henhold til
•
Stærkstrømsreglementet.
Afbryd strømmen til tørretumbleren, inden der
•
foretages nogen form for vedligeholdelse.
Tilslutning af nyt strømkabel skal foretages af Serviceafdelingen.
•
Efter opstilling skal der være adgang til hovedafbryderen,
•
eller der skal monteres en tilgængelig afbryder.
Udskiftning af pærer skal foretages af Serviceafdelingen.
•
3. Opstilling
Opstil ikke tørretumbleren, hvor den kan blive udsat
•
for ekstreme påvirkninger som f.eks.: dårlig
ventilation, temperaturer under 5°C eller over 35°C.
Tørretumbleren må ikke opstilles bag en låsbar dør, en
•
skydedør eller en dør med hængsel i den modsatte side
i forhold til tørretumbleren, på en måde så
tørretumblerens luge ikke kan åbnes fuldstændigt.
•
toiletter, bruserum og lukkede områder uden
ventilation er uegnede til opstilling af tørretumbleren.
Hvis den skal opstilles et sådant sted, skal der sikres
passende ventilation (åben dør, ventilationsrist eller
åbning på mere end 500 cm²).
Kontrollér, at vandbeholder og varmeveksler er
•
korrekt placeret inden første gangs brug.
Før maskinen tages i brug første gang, skal det sikres,
•
at udtømningssystemets slanger er tilsluttet (som vist
på nedenstående figur).
Brug om muligt en slange til udtømning af vand
•
direkte til kloaksystemet. Derved undgår man at
skulle tømme vandbeholderen efter hver tørring, da
kondensvandet kan ledes direkte bort. Se også
afsnittet “Udtømningssystem”.
Sørg for, at tørretumbleren ikke opstilles på et tykt gulvtæppe.
•
Pas på, at netledningen ikke kommer i klemme
•
mellem tørretumbleren og væggen.
Sørg for, at tørretumbleren opstilles, så de fire fødder
•
står stabilt på gulvet, gennem eventuel efterjustering, og
kontrollér nivelleringen med et vaterpas.
Hvis tørretumbleren skal opstilles umiddelbart ved siden
•
af en gas- eller kulfyret ovn på grund af pladsmangel, skal
der monteres en varmeisolerende plade (85 x 57 cm)
mellem apparaterne, og siden, der vender mod
tumbleren, skal være beklædt med alufolie.
25
Page 3
4. Samling af afstandsstykker
For at sikre at apparatet er placeret i den korrekte
afstand fra bagvæggen samt for at sikre tilstrækkelig
ventilation, skal der monteres afstandsstykker bag på
tørretumbleren, før den tages i brug første gang.
Tag de to afstandsstykker ud af emballagen.
A.
Afstandsstykkerne skal indsættes på bagsiden af
B.
tumbleren i beskyttelsesskærmen.
B
5. Børnesikring
Børn må ikke lege med tørretumbleren.
•
Sørg for, at børn og mindre dyr ikke kan komme ind
•
i tromlen.
Opbevar emballagen (plastposer, polystyren osv.)
•
uden for børns rækkevidde, da den er farligt legetøj.
Maskinen er ikke beregnet til at blive brugt af børn eller
•
personer, der er fysisk, sensorisk eller mentalt
funktionshæmmede, eller som har manglende erfaring og
viden, medmindre disse personer er under opsyn eller er
oplært i brugen af maskinen af en person med ansvar for
deres sikkerhed. Hold øje med børn, så de ikke kan
komme til at lege med apparatet.
Tilbehørssæt til vaskesøjle
Afhængigt af modellen
•
kan tørretumbleren
stilles oven på en
frontbetjent
vaskemaskine. Kontakt
Serviceafdelingen for
yderligere oplysninger.
Indsæt afstandsstykkerne i hullerne på begge sider.
C.
C
Fastgør begge afstandsstykker ved at dreje dem med
D.
uret indtil endestoppet.
D
26
Page 4
ADVARSLER OG GENERELLE RÅD
Sæt altid program-/tidsvælgerknappen i positionen
•
For at minimere risikoen for brand i
tørretumbleren skal følgende overholdes:
Tøj indsmurt i olie kan antænde spontant, specielt
•
når det udsættes for varmekilder som f.eks. i en
tørretumbler. Tøjet bliver varmt, hvilket fører til en
iltningsreaktion i olien. Iltning skaber varme. Hvis
varmen ikke kan slippe væk, kan tøjet blive varmt nok
til at bryde i brand. Stabling eller opbevaring af tøj
med oliepletter kan hindre varmen i at slippe væk og
dermed skabe brandfare.
Tør aldrig tøj, der ikke er vasket, i tørretumbleren.
•
Sørg for, at apparatet vedligeholdes som anvist i
•
afsnittet “Rengøring og vedligeholdelse”.
Sørg for, at apparatet opstilles som anvist ovenfor.
•
Tøj, der er snavset til af madolie, acetone, sprit, benzin,
•
petroleum, pletfjernere, terpentin, voks og
voksfjernere, skal vaskes i varmt vand med en ekstra
mængde vaskemiddel, før det tørres i tørretumbleren.
“0” efter brug. Derved forhindres utilsigtet aktivering
af tørretumbleren.
Sluk tørretumbleren, og tag netledningen ud af
•
stikkontakten inden rengøring eller vedligeholdelse.
Brug et neutralt rengøringsmiddel og en fugtig klud til
•
udvendig rengøring af tørretumbleren.
Brug aldrig slibende rengøringsmidler.
•
Den sidste del af tørringen foregår uden varme
•
(afkøling) for at sikre, at alle emner får en
tilstrækkelig lav temperatur til at undgå beskadigelse.
Aftør fnug fra lugepakningen og lugen med en fugtig klud.
•
Hvis fnugfilteret er tilstoppet, kan det rengøres med
•
vand og en blød børste.
Da fnug kan passere gennem filteret, er det
•
nødvendigt regelmæssigt at rengøre hele
filterområdet (inklusive området under filteret) med
en børste, en fugtig klud eller støvsugeren.
Brug aldrig brændbare rengøringsmidler.
•
Brug ikke tørretumbleren, hvis der har været
•
anvendt kemikalier ved vasken.
Emner som f.eks. skumgummi (latexskum),
•
badehætter, vandfaste tekstiler, gummibeklædte
artikler samt tøj eller puder med skumgummi må
ikke tørres i tørretumbleren.
Skyllemidler og tilsvarende produkter skal bruges i
•
overensstemmelse med producentens anvisninger.
Fjern alle genstande fra lommerne som for eksempel
•
lightere og tændstikker.
Brug eller opbevar aldrig brændbare materialer i
•
nærheden af tørretumbleren.
Tørretumbleren må aldrig standses, før tørringen er
•
færdig, medmindre alle emner fjernes hurtigt og
bredes ud, så varmen kan fordampe.
•
•
•
Advarsel: bagpanelet kan være varmt.
Tørretumbleren er kun beregnet til indendørs brug.
Brug ikke forlængerledninger eller multistikdåser.
EU-overensstemmelseserklæring
Denne tørretumbler er designet, fremstillet og
•
distribueret i overensstemmelse med
sikkerhedskravene i EU-direktiverne:
2006/95/EF Lavspændingsdirektivet
•
2004/108/EF EMC-direktivet
•
Dette produkt er mærket i henhold til EU-direktiv
•
2002/96/EF om Affald af elektrisk og elektronisk
udstyr (WEEE).
Ved at sikre at dette produkt bliver skrottet korrekt,
•
hjælper man med til at forhindre potentielle, negative
konsekvenser for miljøet og folkesundheden, der
kunne opstå gennem uhensigtsmæssig bortskaffelse
af dette produkt.
27
Page 5
Emballage
Emballagekartonen kan genbruges 100%, hvilket
•
fremgår af genbrugssymbolet.
Bortskaffelse af emballage og den gamle tørretumbler
Tørretumbleren er fremstillet af genbrugsmaterialer.
•
Tørretumbleren skal bortskaffes i henhold til lokale
affaldsregulativer.
Inden bortskaffelse skal netledningen klippes af, så
•
tørretumbleren ikke kan sluttes til strømforsyningen.
Symbolet på produktet eller på dokumenterne,
•
der ledsager produktet, angiver, at produktet ikke
må bortskaffes sammen med husholdningsaffaldet.
Det skal i stedet afleveres på en genbrugsstation for
elektrisk og elektronisk udstyr. Det skal skrottes i
henhold til gældende lokale miljøregler for
bortskaffelse af affald.
For yderligere oplysninger om håndtering,
•
genvinding og genbrug af dette produkt skal man
kontakte de lokale myndigheder,
renovationsselskabet eller forretningen, hvor
produktet er købt.
Energispareråd
Fyld altid tumbleren afhængigt af typen af vasketøj og
•
program/tørretid. Se programoversigten for
yderligere oplysninger.
Brug helst vaskemaskinens maksimalt tilladte
•
centrifugeringshastighed, da mekanisk fjernelse af
vandet kræver mindre energi. Det sparer både
tørretid og energi.
Lad kun tøjet køre i tørretumbleren, til det er tørt.
•
Rens fnugfiltret efter hver tørring.
•
Rengør varmeveksleren hver måned.
•
Placér tørretumbleren i et rum med en temperatur
•
på mellem 15°C og 20°C. Hvis temperaturen er
højere end det, skal rummet ventileres f.eks. ved at
åbne et vindue.
Vælg altid det korrekte program/den korrekte
•
tørretid til opnåelse af det ønskede tørreresultat.
Vælg kun funktionen skånetørring ved små mængder
•
I tilfælde af bomuld, for eksempel, tørres strygetørt og
•
skabstørt tøj sammen. Start med programmet/
tidsindstillingen for strygetørt, fjern det vasketøj, der
skal stryges, ved slutningen af denne cyklus, og tør
resten med indstillingen skabstørt.
Sæt altid programvælgeren i positionen “0” efter brug.
•
28
Page 6
BESKRIVELSE AF TØRRETUMBLEREN
Topplade
A.
Vandbeholder
B.
Kontaktstift
C.
Luge:
D.
Lugen åbnes ved at trække i håndtaget.
Og den lukkes ved forsigtigt at skubbe den helt i.
Filter
E.
Varmeveksler
F.
Klap til varmeveksleren
G.
HUSK - RENGØRING OG VEDLIGEHOLDELSE
Inden rengøring eller vedligeholdelse skal strømmen til tørretumbleren afbrydes.
EFTER HVER TØRRECYKLUS
Rens fnugfilteret efter hver tørrecyklus.
•
Tøm vandbeholderen efter hver tørrecyklus.
•
HVER MÅNED
Rengør varmeveksleren mindst én gang om måneden
•
(se “Rengøring af varmeveksleren” på næste side).
RENGØRING AF FNUGFILTERET
Afhængigt af modellen kan fnugfilteret have forskellig form.
Rengør fnugfilteret efter hver tørrecyklus, eller når
filterets kontrollampe lyser, og gå frem som følger:
Tag fnugfilteret ud af tørretumbleren, og åbn det forsigtigt.
A.
Fjern omhyggeligt alt fnug fra skærmen.
B.
Når fnugfilteret er rent, sættes det tilbage i
tørretumbleren. Sørg for, at fnugfilteret sidder korrekt, før
den næste tørrecyklus påbegyndes.
A
B
A
B
29
Page 7
RENGØRING AF VARMEVEKSLEREN
Inden rengøring eller vedligeholdelse skal strømmen til tørretumbleren afbrydes.
Rengør varmeveksleren mindst én gang om måneden, eller når kontrollampen for
varmeveksleren tænder (ekstraudstyr afhængigt af model), og gå frem som følger.
Åbn klappen til varmeveksleren, og læg den til side.
A.
Drej de to lukkemekanismer i siden af varmeveksleren ind mod midten
B.
til vandret stilling, og træk varmeveksleren ud.
Hold på varmeveksleren som vist på figuren. Rengør den under rindende
C.
vand, og vend den rundt, så alle sider bliver skyllet, især for- og bagside.
Aftør støv og smuds fra varmevekslerens pakninger og plader
Rengør indersiden af varmevekslerens plader under rindende vand fra
for til bag.
A
B
Fjern fnug fra varmevekslerhuset med hånden eller med en fugtig klud.
D.
Rengør hele huset fra bund til forside, og kontrollér, at alt fnug er væk.
Sæt varmeveksleren helt ind i huset (TOP eller HAUT-mærket opad),
•
og lås den fast igen ved at dreje lukkemekanismerne tilbage til deres
oprindelige position.
Varmeveksleren behøver ikke være tør, når den sættes på plads efter rengøring.
•
Sæt klappen tilbage, og luk den. Klappen kan kun lukke helt, hvis
•
varmeveksleren sidder korrekt.
Kontrollampen for varmeveksleren slukker automatisk, når den næste
•
tørrecyklus startes.
Varmevekslerens aluminiumsplader kan blive misfarvede med tiden
afhængigt af modellen.
30
C
D
Page 8
UDTØMNINGSSYSTEM
For at gøre alting lettere:
Tørretumbleren kan sluttes direkte til
afløbssystemet i hjemmet for at undgå at skulle
tømme vandbeholderen efter hver tørrecyklus.
Placér en sugende klud nedenunder til opsamling af
overskydende vand.
Frigør slangen, som sidder foroven bag på tumbleren.
A.
Forbind slangen til afløbssystemet. Højdeforskellen
C.
mellem gulvet, hvor tørretumbleren er opstillet, og
afløbssystemets tilslutningssted må ikke overstige 1
m.
C
A
Fjern slangen fra den bagerste beskyttelsesskærm.
B.
Bemærk:
slangens ende ikke befinde sig nede i afløbsvandet. Undgå
at knække eller dreje slangen.
for at undgå tilbageløb af vand i apparatet må
B
31
Page 9

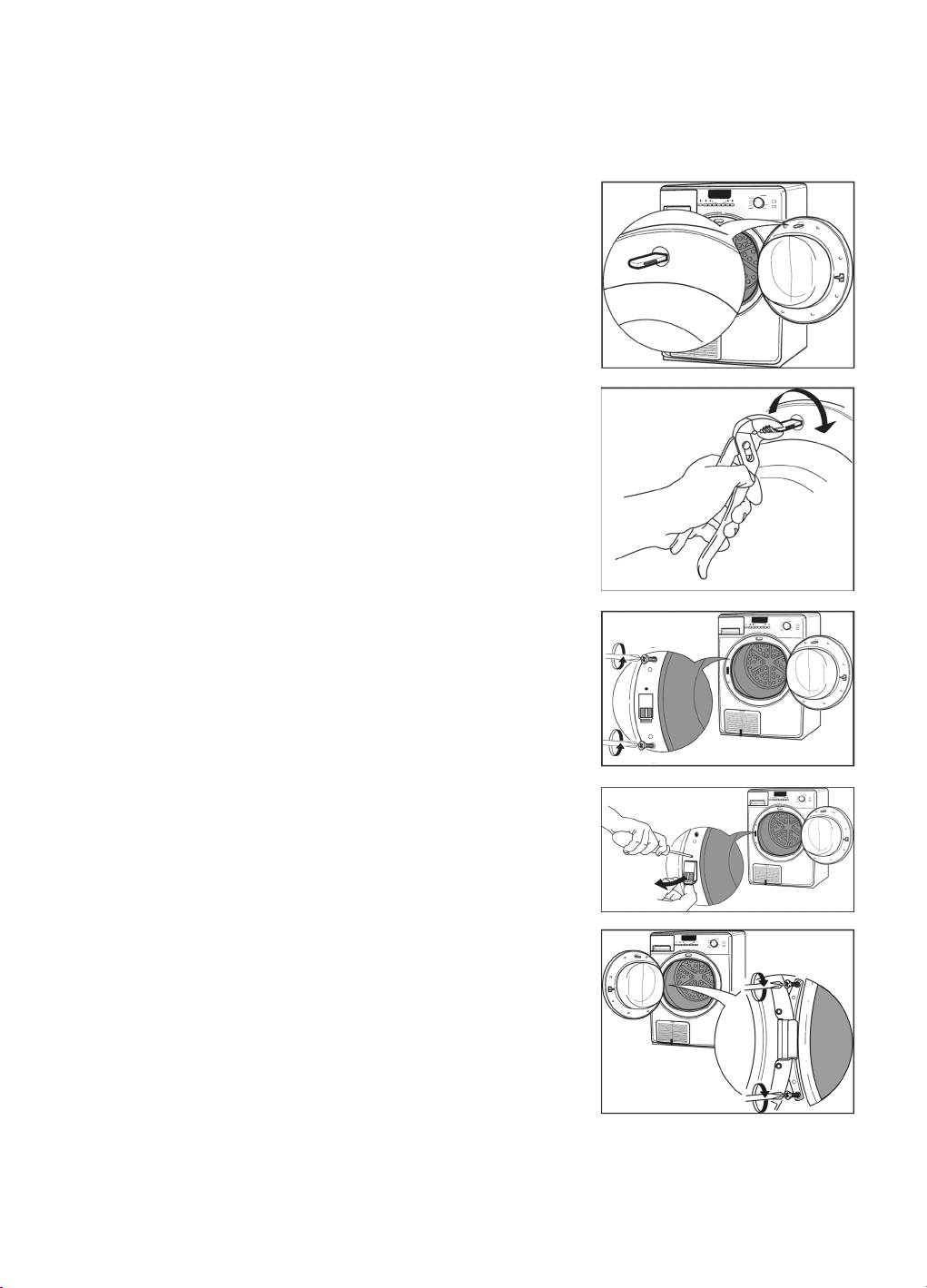

VENDING AF LUGE
For at gøre alting lettere:
Hvis der er behov for at stille tørretumbleren oven på en vaskemaskine,
kan lugen vendes, så håndtaget kommer til at sidde lavere.
Tag stikket ud af stikkontakten.
Åbn lugen.
A.
Med en tang drejes kontaktstiften (B) øverst i lugen 90° og trækkes ud.
B.
Fjern lugelåsen
C.
Aftag de to skruer over og under lugens låsesystem.
A
B
C
Tryk på den lille knap over lugens låsesystem med en lille skruetrækker,
D.
løft lugen en smule opad, og træk lugelåsen udad med en finger.
Vending af lugen:
E.
Fjern de to skruer i lugens beslag. Fastgør atter lugen i den ønskede side
med de to skruer. Sørg for at stramme skruerne vandret for at undgå at
knibe i pakningen.
Sæt lugelåsen på igen:
Montér lugelåsen på den modsatte side af lugens beslag. Tryk den helt
ind i hullet, og bevæg den lidt nedad, indtil den lille knap i lugens
låsesystem klikker på plads. Fastgør de to skruer over og under lugens
låsesystem.
Sæt nu kontaktstiften på plads foroven på lugens inderside ved at sætte
den ind og dreje den 90°.
BEMÆRK:
T20 til at løsne og stramme skruerne.
32
det vil være bedst at bruge en skruetrækker af typen Torx
D
E
Page 10
FEJLFINDINGSOVERSIGT/SERVICEASSISTANCE
I tilfælde af fejlfunktion i tørretumbleren vises en af følgende fejlkoder muligvis. Afhængigt af
tumblermodellen kan fejlkoden blive vist med bogstaver eller med forskelligt blinkende kontrollamper.
Fejlkode
F01
F02
F03
F04
F05
F06
F07
F10 - 15
F18
F19
F20
F21
F22
Kontrollampen
for Start blinker 2
gange i sekundet,
når der trykkes på
den
Kontrollampen
for varme-
veksleren blinker
2 gange, når der
trykkes på
Startknappen
Fejlkode med
kontrollamper
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Kontrollér, om
rumtemperaturen ligger mellem 5°C og 35°C. Vent 1 time. Slut atter tørretumbleren
til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Kontrollér, om
rumtemperaturen ligger mellem 5°C og 35°C. Vent 1 time. Slut atter tørretumbleren
til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Vent i 5 minutter.
Slut atter tørretumbleren til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Vent 1 time.
Slut atter tørretumbleren til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Vent i 5 minutter.
Slut atter tørretumbleren til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Vent 1 time.
Slut atter tørretumbleren til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Vent i 5 minutter.
Slut atter tørretumbleren til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Sluk tørretumbleren, og tag stikket ud af stikkontakten. Vent i 5 minutter.
Slut atter tørretumbleren til, og genstart den. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Kontrollér, om lugen er korrekt lukket, og varmeveksleren er korrekt monteret.
Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Kontrollér, om varmeveksleren er korrekt monteret. Hvis fejlen ikke forsvinder, kontaktes Serviceafdelingen.
Kontrol, der skal udføres af kunden,
før der tilkaldes service
Kontakt Serviceafdelingen.
Kontakt Serviceafdelingen.
Kontakt Serviceafdelingen.
Kontakt Serviceafdelingen.
Kontakt Serviceafdelingen.
Kontrollampen blinker ikke Kontrollampen blinker
33
Page 11
FEJLFINDINGSOVERSIGT/SERVICEASSISTANCE
I tilfælde af funktionsfejl skal man kontrollere
følgende, før man henvender sig til Serviceafdelingen:
Tørringen varer for længe/vasketøjet er ikke
tørt nok:
Er der valgt korrekt tørreprogram?
•
Vasketøjet er for vådt (er vaskemaskinens
•
centrifugeringshastighed mindre end 1000 o/m)? Hvis
centrifugeringshastigheden under 1000 o/m, kan
vandbeholderfejl opstå under tørringen).
Er fnugfilteret tilstoppet (lyser filterets kontrollampe?)
•
Er varmeveksleren tilstoppet? (se afsnittene
•
“RENGØRING AF FNUGFILTERET/RENGØRING
AF VARMEVEKSLEREN”).
Er rumtemperaturen for høj?
•
Lyser kontrollamperne for SLUT? Tørrecyklussen er
•
færdig, og vasketøjet kan fjernes.
Er der valgt skånetørring? Funktionen skånetørring
•
kan kun vælges ved små mængder.
Blandede stoftyper (for eksempel bomuld og
•
syntetisk stoffer).
Tørretumbleren fungerer ikke:
(efter et strømsvigt og/eller afbrydelse af
strømmen skal man altid huske at trykke på
knappen
•
•
•
•
•
•
•
•
“Start (Pause)”
Er stikket sat rigtigt i stikkontakten?
Er der strømafbrydelse?
Er sikringen sprunget?
Er lugen lukket ordentligt?
Er der valgt tørreprogram?
Er der valgt udskudt start?
Er der trykket på knappen
Tænder kontrollamperne?
).
“Start (Pause)”
?
Serviceassistance
Hvis fejlen ikke forsvinder eller vender tilbage
efter udførelse af ovenstående kontroller, skal
man slukke for tørretumbleren og kontakte
Serviceafdelingen (se garantibetingelserne).
Oplys:
Fejltypen.
•
Tørretumblertype og model.
•
Servicekoden (nummeret efter ordet Service på den
•
selvklæbende typeplade) forneden på lugens
inderside.
Fulde adresse og telefonnummer.
•
Kontrollampen for fnugfilter, vandbeholder
eller varmeveksler lyser:
Er fnugfilteret rent?
•
Er vandbeholderen tom?
•
Er vandbeholderen sat korrekt i?
•
Er varmeveksleren ren og monteret korrekt?
•
Vanddråber under tørretumbleren:
Er varmeveksleren korrekt monteret?
•
Er fnug på varmevekslerpakningen blevet aftørret?
•
Er fnug på lugepakningen blevet aftørret?
•
Er vandbeholderen sat korrekt i?
•
Er tørretumbleren nivelleret?
•
34
Loading...
