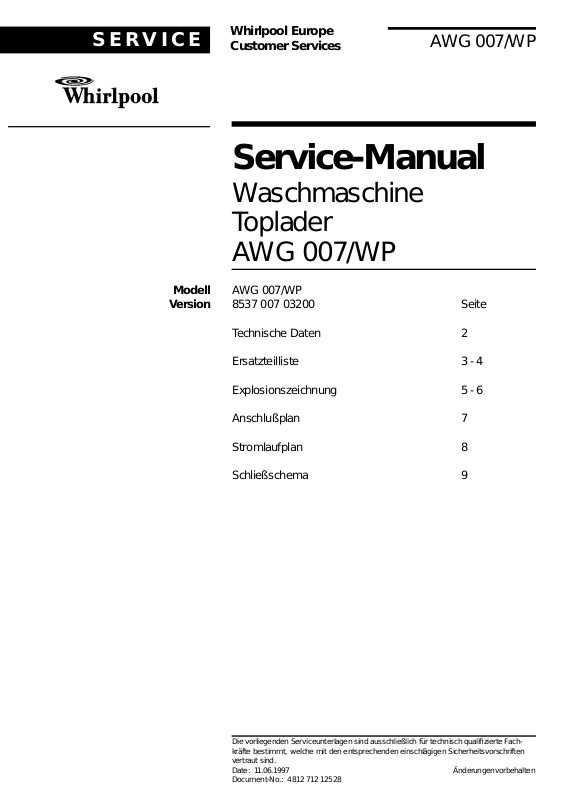

S E R V I C E |
Whirlpool Europe |
Customer Services |
AWG 007/WP
Service-Manual
Waschmaschine
Toplader
AWG 007/WP
Modell |
AWG 007/WP |
|
Version |
8537 007 03200 |
Seite |
|
Technische Daten |
2 |
|
Ersatzteilliste |
3 - 4 |
|
Explosionszeichnung |
5 - 6 |
|
Anschlußplan |
7 |
|
Stromlaufplan |
8 |
|

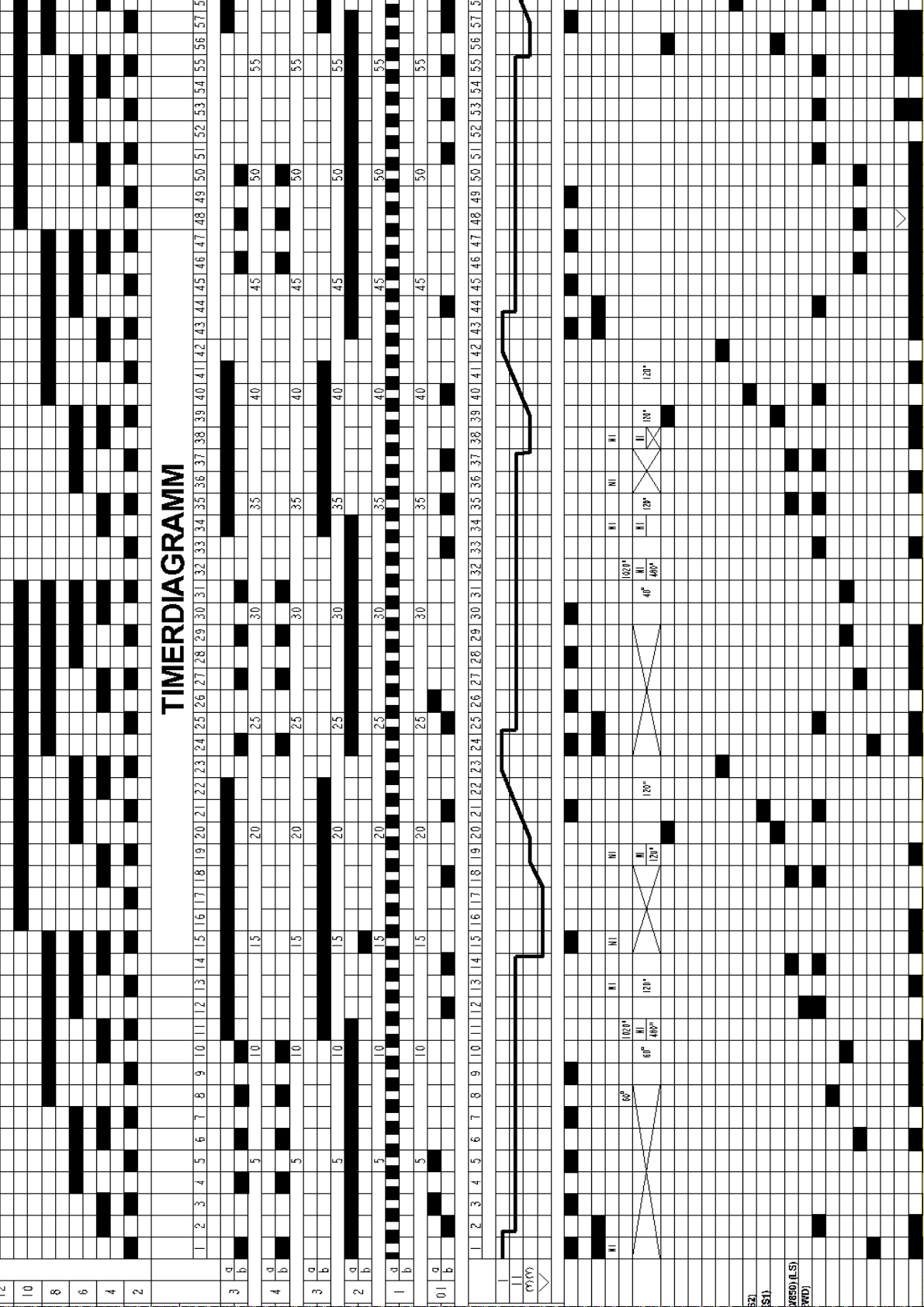

Schließschema |
9 |
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen Sicherheitsvorschriften vertraut sind.
Date: 11.06.1997 Änderungen vorbehalten Document-No.: 4812 712 12528
11.06.1997 / Page 2 |
AWG007/WP |
Whirlpool Europe |
|
S E R V I C E |
Doc. No: 4812 712 12528 |
8537 007 03200 |
Customer Service |
||
|
|
|
|
|
Technische Daten
Abmessungen
Höhe |
88,0 |
cm |
Breite |
40,0 |
cm |
Tiefe |
60,0 |
cm |
Gewicht |
|
|
Brutto |
64 |
kg |
Netto |
61 |
kg |
Elektrische Anschlüsse |
|
|
Spannung |
220-240 |
V |
Frequenz |
50 |
Hz |
Anschlußwert |
2,2 |
kW |
Absicherung |
10 |
A |
Trommeldaten |
|
|
Trommelgeschwindigkeit |
|
|
Waschen |
52 |
UPM |
Schleudern |
850 |
UPM |
Beladung |
|
|
Füllmenge |
max.5 |
kg |
|
Trockenwäsche |
|
Volumen |
43 |
l |
Elektrische Bauteile |
|
|
Heizung |
|
|
Bauart |
Rohrheizkörper |
|
Nennaufnahme |
1,85 |
kW |
Nennspannung |
220-240 |
V |
NTC |
|
|
Widerstand NTC |
|
|
30˚C |
9,78 |
kΩ |
40˚C |
6,90 |
kΩ |
50˚C |
4,77 |
kΩ |
58˚C |
3,47 |
kΩ |
69˚C |
2,40 |
kΩ |
86˚C |
1,37 |
kΩ |
Laugenpumpe |
|
|
Leistungsaufnahme |
40 |
W |
Fördermenge |
11,5 |
l/min |
Drehzahl |
3000 |
UPM |
Höhe des Ent- |
|
|
leerungsschlauchs |
max.1,0 |
m |
|
min. 0,55 |
m |
Motor |
|
|
Typ |
MCA 45/64-148 IRA |
|
Timer |
|
|
Typ |
Hybride EC 4517 |
|
Niveauschalter |
|
|
Schaumerkennung |
2 ± 1 |
l |
Niveau 1(N1) |
6,5 ± 1 |
l |
Niveau 2 |
(N1+tx) |
|
Sicherheitsniveau |
29 ± 2 |
l |
Tastenschalter
2 Druckschalter für:
- Ein/Aus
- Spülstop
Drehzahlund Temperaturwahlschalter
Position 1 |
0 |
kΩ |
Position 2 |
0,68 |
kΩ± 5% |
Position 3 |
1,10 |
kΩ± 5% |
Position 4 |
1,80 |
kΩ± 5% |
Position 5 |
2,70 |
kΩ± 5% |
Position 6 |
3,60 |
kΩ± 5% |
Position 7 |
4,70 |
kΩ± 5% |
|
S E R V I C E |
|
Whirlpool Europe |
|
|
AWG007/WP |
<Datum-SNI> / Page 1 |
|||
|
|
Customer Service |
|
|
8537 007 03200 |
Doc. No: <DokNr-SNI> |
||||
|
Ersatzteilliste |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Model |
|
AWG 007/WP |
|
|
|
|
|||
|
Service No. |
853700703200 |
|
|
|
|
|
|||
|
Version |
|
853700703200 |
|
|
|
|
|
||
|
|
|
|
|
|
|
||||
|
Pos. Nr. 12NC Code |
Beschreibung |
|
Pos. Nr. 12NC Code |
Beschreibung |
|||||
001 0 |
4819 440 19493 |
Gehaeuse |
633 1 |
4819 417 58121 |
Schutz Tuerschalter |
|||||
002 0 |
4819 440 19507 |
Tuer |
|
|
701 0 |
4819 530 28927 |
Zulaufschlauch 1,5 M |
|||
010 0 |
4819 459 48516 |
Rahmen,Tischpl. |
702 0 |
4819 530 28896 |
Schlauch |
|||||
012 0 |
4819 310 18304 |
Transportrolle |
711 0 |
4819 459 48517 |
Bottich Rahmen |
|||||
012 2 |
4819 528 78044 |
Rad |
|
|
712 0 |
4819 440 19594 |
Tuer,Bottich |
|||
012 3 |
4819 532 68171 |
Halterung |
712 1 |
4819 535 98431 |
Drehstift |
|||||
012 4 |
4819 528 78045 |
Laufrolle hinten |
712 2 |
4819 535 38109 |
Klammer Einspülbehälter |
|||||
012 5 |
4819 498 68976 |
Handgriff Rollensatz |
717 0 |
4819 323 28009 |
Bowdenzug |
|||||
012 6 |
4819 462 79426 |
Traeger Radsatz |
717 1 |
4819 466 98788 |
Gleitstueck |
|||||
012 7 |
4819 530 78037 |
Klammer Radsatz |
717 5 |
4819 528 38445 |
Nocken |
|||||
013 0 |
4819 462 48277 |
Fuss, fix |
|
|
753 0 |
4819 530 28811 |
Luftkammer kpl. |
|||
022 0 |
4819 440 18976 |
Seitenplatte |
754 0 |
4819 530 28504 |
Ablaufkruemmer Bottich/Pumpe |
|||||
025 0 |
4819 404 78395 |
Halter Steuerung |
755 0 |
4819 530 48443 |
Schlauch Ueberlauf |
|||||
041 0 |
4819 417 19477 |
Scharnier |
760 0 |
4819 360 78363 |
Deckel Grobfalle |
|||||
041 5 |
4819 417 19315 |
Gleitelement rechts |
781 0 |
4819 530 28783 |
Ablaufschlauch |
|||||
041 6 |
4819 417 19316 |
Gleitelement links |
781 2 |
4819 532 68554 |
Schlauchmuffe |
|||||
053 0 |
4819 440 19508 |
Sockelblende |
794 5 |
4819 530 58026 |
Dichtung Luftkammer |
|||||
061 0 |
4819 466 89041 |
Gegengewicht oben |
794 6 |
4819 530 58031 |
Dichtung |
|||||
061 1 |
4819 466 88978 |
Gegengewicht unten |
794 8 |
4819 532 58159 |
Dichtung 1/2 |
|||||
061 2 |
4819 466 88752 |
Befestigung Gegengewicht |
901 0 |
4819 401 18806 |
Schelle |
|||||
080 0 |
4819 529 18053 |
Stossdaempfer |
901 1 |
4819 492 68337 |
Schelle |
|||||
100 0 |
4819 440 19684 |
Tuer Service Kit WP |
901 2 |
4819 401 18362 |
Schelle SNP 8 |
|||||
110 0 |
4819 498 78195 |
Handgriff Tuer |
901 3 |
4819 401 18563 |
Schlauchschelle |
|||||
121 0 |
4819 440 19792 |
Innentuer |
901 5 |
4819 535 38038 |
Klammer Lagerung |
|||||
130 0 |
4819 535 98518 |
Haken |
|
|
902 1 |
4819 401 18579 |
Halterung |
|||
200 0 |
4819 418 18275 |
Bottich |
|
|
902 5 |
4819 401 18572 |
Halter Schlauch |
|||
201 0 |
4819 440 19606 |
Abdeckung Bottich |
902 8 |
4819 404 78396 |
Rohr,Sicherung Ueberlauf |
|||||
220 0 |
4819 418 18306 |
Trommel |
|
|
903 2 |
4819 404 49431 |
Traeger Ueberlauf |
|||
223 0 |
4819 418 49713 |
Mitnehmer |
903 3 |
4819 492 68338 |
Klammer Bottich |
|||||
271 0 |
4819 358 18134 |
Riemen |
|
|
903 5 |
4819 401 18585 |
Befestigung Huelse |
|||
272 0 |
4819 520 28036 |
Riemenscheibe |
903 7 |
4819 492 68381 |
Klammer |
|||||
272 1 |
4819 532 28263 |
Ring Konisch 10 Grad |
903 9 |
4819 404 49688 |
Traeger Oben |
|||||
292 0 |
4819 532 68244 |
Dichtung Bottich |
910 0 |
4819 502 38231 |
Schraube |
|||||
301 0 |
4819 453 19849 |
Schalterleiste |
910 1 |
4819 502 18417 |
Schraube TH 8x25 |
|||||
331 0 |
4819 412 58568 |
Knopf,Timer |
910 5 |
4819 502 38265 |
Schraube VAB 4,5x20 |
|||||
331 1 |
4812 413 18198 |
Adapter f. Knopf |
910 9 |
4819 502 38286 |
Schraube Plasgob ST 45 |
|||||
332 0 |
4819 410 28898 |
Taste |
|
|
911 0 |
4819 502 18465 |
Schraube |
|||
333 0 |
4819 410 28897 |
Taste |
|
|
911 2 |
4819 502 18343 |
Schraube TF 5x30 |
|||
335 0 |
4819 412 58563 |
Taste |
|
|
911 3 |
4819 502 38233 |
Schraube N1 2x1/2 |
|||
337 0 |
4819 412 58567 |
Knopf |
|
|
911 4 |
4819 502 38289 |
Schraube |
|||
401 0 |
4819 361 58141 |
Motor AC |
911 5 |
4819 502 18202 |
Schraube CHC 6x25 |
|||||
401 1 |
4819 310 88529 |
Kohlebuerste |
911 6 |
4819 502 38232 |
Schraube TF 4x20 |
|||||
421 0 |
4819 218 38031 |
Entstoerfilter |
912 0 |
4819 500 18108 |
Schraube TH 8x60 |
|||||
430 0 |
4819 360 18203 |
Laugenpumpe |
912 1 |
4819 502 18206 |
Schraube TF 4x12 |
|||||
451 0 |
4819 259 28889 |
Heizelement |
912 7 |
4819 502 18209 |
Schraube JAPY 8x160 |
|||||
451 2 |
4819 404 49558 |
Klemme Heizung |
912 8 |
4819 502 18208 |
Schraube JAPY 8x110 |
|||||
490 0 |
4819 321 18111 |
Netzkabel |
913 1 |
4819 502 38288 |
Schraube Plasgob SP T45 |
|||||
491 0 |
4819 290 68113 |
Anschlussblock |
913 4 |
4819 502 18211 |
Schraube Erdung |
|||||
501 0 |
4819 282 18718 |
Timer |
|
|
914 0 |
4819 532 68363 |
Befestigung |
|||
501 1 |
4819 281 68026 |
Spule |
|
|
914 1 |
4819 505 18283 |
Mutter M 5 |
|||
554 0 |
4819 273 28439 |
Wahlschalter f. Temp/Drehz. |
915 1 |
4822 505 10547 |
Mutter selbstsich. |
|||||
571 0 |
4819 281 28265 |
Magnetventil |
923 0 |
4819 532 38095 |
Scheibe |
|||||
582 0 |
4819 271 28993 |
Niveauschalter |
923 5 |
4819 532 58107 |
U-Scheibe 8,3 x 30 |
|||||
620 0 |
4819 276 28004 |
Schaltereinheit |
923 6 |
4819 532 28763 |
U-Scheibe AZ 8 |
|||||
633 0 |
4819 271 38144 |
Tuerschalter |
923 7 |
4819 532 18174 |
Platte,klein |
|||||
|
|
|
|
|
|
|
|
|
|
|
