Whirlpool ARC 7558, ARC 7698/AL, ARC 7698, ARC 7698/IX, ARC 7558/AL DATASHEET

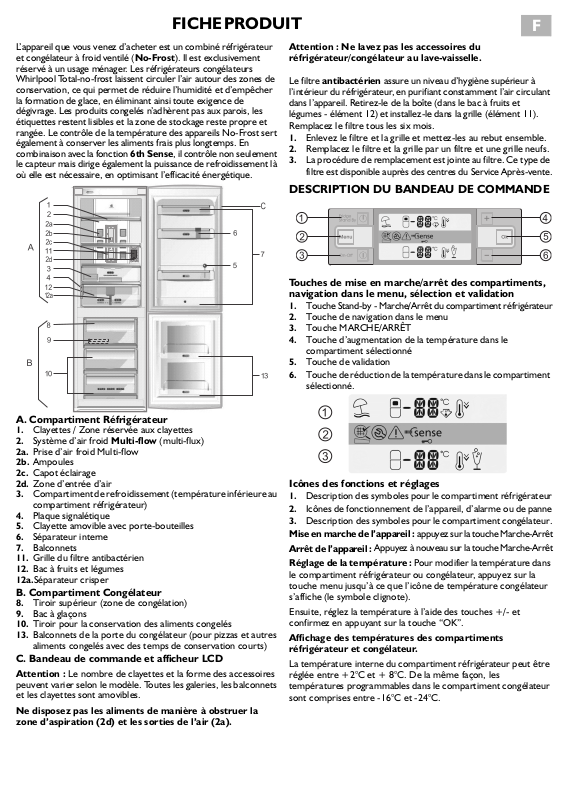

FICHE PRODUIT
L’appareil que vous venez d’acheter est un combiné réfrigérateur
et congélateur à froid ventilé (
réservé à un usage ménager. Les réfrigérateurs congélateurs
Whirlpool Total-no-frost laissent circuler l’air autour des zones de
conservation, ce qui permet de réduire l’humidité et d’empêcher
la formation de glace, en éliminant ainsi toute exigence de
dégivrage. Les produits congelés n’adhèrent pas aux parois, les
étiquettes restent lisibles et la zone de stockage reste propre et
rangée. Le contrôle de la température des appareils No-Frost sert
également à conserver les aliments frais plus longtemps. En
combinaison avec la fonction
le capteur mais dirige également la puissance de refroidissement là
où elle est nécessaire, en optimisant l’efficacité énergétique.
No-Frost
6th Sense
). Il est exclusivement
, il contrôle non seulement
Attention : Ne lavez pas les accessoires du
réfrigérateur/congélateur au lave-vaisselle.
Le filtre
antibactérien
l’intérieur du réfrigérateur, en purifiant constamment l’air circulant
dans l’appareil. Retirez-le de la boîte (dans le bac à fruits et
légumes - élément 12) et installez-le dans la grille (élément 11).
Remplacez le filtre tous les six mois.
Enlevez le filtre et la grille et mettez-les au rebut ensemble.
1.
Remplacez le filtre et la grille par un filtre et une grille neufs.
2.
La procédure de remplacement est jointe au filtre. Ce type de
3.
filtre est disponible auprès des centres du Service Après-vente.
assure un niveau d’hygiène supérieur à
F
DESCRIPTION DU BANDEAU DE COMMANDE
Touches de mise en marche/arrêt des compartiments,
navigation dans le menu, sélection et validation
Touche Stand-by - Marche/Arrêt du compartiment réfrigérateur
1.
Touche de navigation dans le menu
2.
Touche MARCHE/ARRÊT
3.
Touche d’augmentation de la température dans le
4.
compartiment sélectionné
Touche de validation
5.
Touche de réduction de la température dans le compartiment
6.
sélectionné.
A. Compartiment Réfrigérateur
Clayettes / Zone réservée aux clayettes
1.
Système d’air froid
2.
Prise d’air froid Multi-flow
2a.
Ampoules
2b.
Capot éclairage
2c.
Zone d’entrée d’air
2d.
Compartiment de refroidissement (température inférieure au
3.
compartiment réfrigérateur)
Plaque signalétique
4.
Clayette amovible avec porte-bouteilles
5.
Séparateur interne
6.
Balconnets
7.
Grille du filtre antibactérien
11.
Bac à fruits et légumes
12.
Séparateur crisper
12a.
Multi-flow
(multi-flux)
B. Compartiment Congélateur
Tiroir supérieur (zone de congélation)
8.
Bac à glaçons
9.
Tiroir pour la conservation des aliments congelés
10.
Balconnets de la porte du congélateur (pour pizzas et autres
13.
aliments congelés avec des temps de conservation courts)
C. Bandeau de commande et afficheur LCD
Attention :
peuvent varier selon le modèle. Toutes les galeries, les balconnets
et les clayettes sont amovibles.
Ne disposez pas les aliments de manière à obstruer la
zone d’aspiration (2d) et les sorties de l’air (2a).
Le nombre de clayettes et la forme des accessoires
Icônes des fonctions et réglages
Description des symboles pour le compartiment réfrigérateur
1.
Icônes de fonctionnement de l’appareil, d’alarme ou de panne
2.
Description des symboles pour le compartiment congélateur.
3.
Mise en marche de l’appareil :
Arrêt de l’appareil :
Réglage de la température :
le compartiment réfrigérateur ou congélateur, appuyez sur la
touche menu jusqu’à ce que l’icône de température congélateur
s’affiche (le symbole clignote).
Ensuite, réglez la température à l’aide des touches +/- et
confirmez en appuyant sur la touche “OK”.
Affichage des températures des compartiments
réfrigérateur et congélateur.
La température interne du compartiment réfrigérateur peut être
réglée entre +2°C et + 8°C. De la même façon, les
températures programmables dans le compartiment congélateur
sont comprises entre -16°C et -24°C.
Appuyez à nouveau sur la touche Marche-Arrêt
appuyez sur la touche Marche-Arrêt
Pour modif ier la température dans
F
BRANCHEMENT DE L’APPAREIL AU RÉSEAU
ÉLECTRIQUE
Lorsque l’appareil est branché au réseau, l’écran s’allume et
toutes les icônes s’affichent pendant quelques secondes.
La valeur de réglage en usine, -18°C, s’affiche et clignote ; le
symbole s’allume et l’afficheur indique la température
+5°C (programmée en usine). Pendant la phase de
refroidissement jusqu’à la température programmée en usine,
l’indicateur d’alarme clignote , le signal sonore retentit et
l’écran du congélateur visualise deux tirets clignotants (- -). Il
indique que l’appareil n’a pas encore atteint la température
optimale pour une bonne conservation des aliments.
Maintenez la touche enfoncée pour désactiver l’alarme
sonore.
L’icône disparaît dès que le compartiment congélateur
descend en dessous de -12°C. L’afficheur indique la température
de -18°C et il est, à présent, possible de stocker les aliments dans
le compartiment congélateur. Après la mise en marche, il est
nécessaire d’attendre 2 ou 3 heures avant que la température de
conservation adéquate pour un chargement normal du
compartiment réfrigérateur soit atteinte.
ATTENTION :
•
Les aliments placés dans le réfrigérateur avant qu’il ne soit
complètement refroidi risquent de se détériorer.
•
Il est inutile de régler les commandes réfrigérateur et
congélateur sur une température inférieure à la température
recommandée : les compartiments ne se refroidiront pas plus
rapidement.
•
Un dispositif intégré de contrôle de l’humidité extérieure
empêche la formation de condensation sur les bords avant de
l’appareil.
Il n’y a pas lieu de s’inquiéter si les bords de l’appareil sont parfois
chauds au toucher. L’éclairage intérieur s’allume à l’ouverture de
la porte du réfrigérateur. Après 10 minutes d’ouverture de la
porte, l’éclairage s’éteint.
SÉLECTION DES FONCTIONS
Les fonctions ne sont pas disponibles tant que le compartiment
congélateur n’a pas atteint une température inférieure à -12°C.
Description des symboles pour le compartiment
réfrigérateur.
Porte du compartiment réfrigérateur ouverte
Température programmée dans le compartiment
réfrigérateur
Refroidissement rapide
Cette fonction doit être activée avant de conserver les
aliments frais. Pour activer cette fonction, appuyez
plusieurs fois sur la touche Menu jusqu’à ce que le
symbole de refroidissement rapide s’affiche . Le
symbole clignote, appuyez sur OK pour valider votre
sélection. La fonction se désactive automatiquement
après 6 heures ou manuellement en répétant l’opération.
Précautions en cas d’absence
Cette fonction désactive la réfrigération du
compartiment réfrigérateur en cas d’absence
prolongée de l’utilisateur. Pour activer cette fonction,
appuyez sur la touche Menu jusqu’à ce que le symbole
Absence prolongée s’affiche . Appuyez sur “OK”
pour valider. Pour restaurer les conditions de
fonctionnement initiales, répétez la procédure.
Important :
est nécessaire de retirer les aliments périssables du
compartiment réfrigérateur et de laisser la porte
fermée car le réfrigérateur conserve une température
appropriée à éviter la formation d’odeurs
désagréables.
MARCHE/ARRÊT
Cette fonction sert à désactiver les compartiments
réfrigérateur et congélateur. Pour activer la fonction
stand-by, appuyez sur la touche “Mise en marche/arrêt”
pendant 3 secondes ; deux tirets s’afficheront sur l’écran
pour confirmer l’activation de la fonction de stand-by.
Pour remettre l’appareil en marche, suivre la même
procédure jusqu’à ce que la température
précédemment programmée s’affiche.
Lorsque l’appareil est en stand-by, l’éclairage du
compartiment réfrigérateur ne fonctionne pas. Il est
bon de rappeler qu’au cours de cette opération,
l’appareil est maintenu sous tension.
Stand-by du compartiment réfrigérateur
Cette fonction désactive le compartiment réfrigérateur
tandis que le compartiment congélateur reste activé.
Pour activer la fonction Stand-by, appuyez sur la touche
“Stand-by réfrigérateur” pendant trois secondes. Pour
remettre le compartiment réfrigérateur en marche,
suivez la même procédure jusqu’à ce que la
température programmée précédemment s’affiche.
Lorsque le compartiment réfrigérateur est en Stand-by,
l’éclairage interne ne fonctionne pas.
dès que vous avez lancé cette fonction, il
