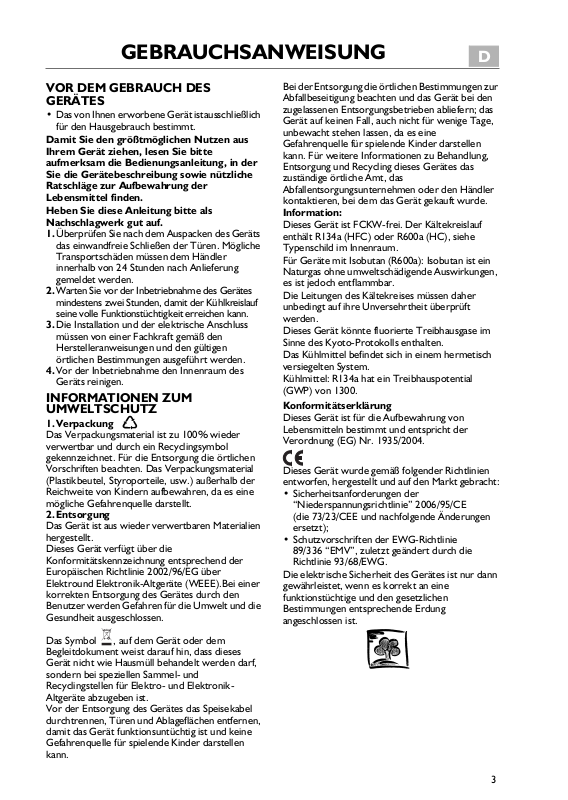

GEBRAUCHSANWEISUNG

D

VOR DEM GEBRAUCH DES
GERÄTES

• Das von Ihnen erworbene Gerät istausschließlich

für den Hausgebrauch bestimmt.

Damit Sie den größtmöglichen Nutzen aus
Ihrem Gerät ziehen, lesen Sie bitte
aufmerksam die Bedienungsanleitung, in der
Sie die Gerätebeschreibung sowie nützliche
Ratschläge zur Aufbewahrung der
Lebensmittel finden.

Heben Sie diese Anleitung bitte als
Nachschlagwerk gut auf.

1.Überprüfen Sie nach dem Auspacken des Geräts

das einwandfreie Schließen der Türen. Mögliche
Transportschäden müssen dem Händler
innerhalb von 24 Stunden nach Anlieferung
gemeldet werden.

2. Warten Sie vor der Inbetriebnahme des Gerätes

mindestens zwei Stunden, damit der Kühlkreislauf
seine volle Funktionstüchtigkeit erreichen kann.

3.Die Installation und der elektrische Anschluss

müssen von einer Fachkraft gemäß den
Herstelleranweisungen und den gültigen
örtlichen Bestimmungen ausgeführt werden.

4.Vor der Inbetriebnahme den Innenraum des

Geräts reinigen.

INFORMATIONEN ZUM
UMWELTSCHUTZ

1.Verpackung

Das Verpackungsmaterial ist zu 100% wieder
verwertbar und durch ein Recyclingsymbol
gekennzeichnet. Für die Entsorgung die örtlichen
Vorschriften beachten. Das Verpackungsmaterial
(Plastikbeutel, Styroporteile, usw.) außerhalb der
Reichweite von Kindern aufbewahren, da es eine
mögliche Gefahrenquelle darstellt.

2.Entsorgung

Das Gerät ist aus wieder verwertbaren Materialien
hergestellt.
Dieses Gerät verfügt über die
Konformitätskennzeichnung entsprechend der
Europäischen Richtlinie 2002/96/EG über
Elektround Elektronik-Altgeräte (WEEE).Bei einer
korrekten Entsorgung des Gerätes durch den
Benutzer werden Gefahren für die Umwelt und die
Gesundheit ausgeschlossen.

Das Symbol , auf dem Gerät oder dem
Begleitdokument weist darauf hin, dass dieses
Gerät nicht wie Hausmüll behandelt werden darf,
sondern bei speziellen Sammel- und
Recyclingstellen für Elektro- und Elektronik­Altgeräte abzugeben ist.
Vor der Entsorgung des Gerätes das Speisekabel
durchtrennen, Türen und Ablageflächen entfernen,
damit das Gerät funktionsuntüchtig ist und keine
Gefahrenquelle für spielende Kinder darstellen
kann.

Bei der Entsorgung die örtlichen Bestimmungen zur
Abfallbeseitigung beachten und das Gerät bei den
zugelassenen Entsorgungsbetrieben abliefern; das
Gerät auf keinen Fall, auch nicht für wenige Tage,
unbewacht stehen lassen, da es eine
Gefahrenquelle für spielende Kinder darstellen
kann. Für weitere Informationen zu Behandlung,
Entsorgung und Recycling dieses Gerätes das
zuständige örtliche Amt, das
Abfallentsorgungsunternehmen oder den Händler
kontaktieren, bei dem das Gerät gekauft wurde.

Information:

Dieses Gerät ist FCKW-frei. Der Kältekreislauf
enthält R134a (HFC) oder R600a (HC), siehe
Typenschild im Innenraum.

Für Geräte mit Isobutan (R600a): Isobutan ist ein
Naturgas ohne umweltschädigende Auswirkungen,
es ist jedoch entflammbar.

Die Leitungen des Kältekreises müssen daher
unbedingt auf ihre Unversehrtheit überprüft
werden.
Dieses Gerät könnte fluorierte Treibhausgase im
Sinne des Kyoto-Protokolls enthalten.
Das Kühlmittel befindet sich in einem hermetisch
versiegelten System.
Kühlmittel: R134a hat ein Treibhauspotential
(GWP) von 1300.

Konformitätserklärung

Dieses Gerät ist für die Aufbewahrung von
Lebensmitteln bestimmt und entspricht der
Verordnung (EG) Nr. 1935/2004.

Dieses Gerät wurde gemäß folgender Richtlinien
entworfen, hergestellt und auf den Markt gebracht:

• Sicherheitsanforderungen der

“Niederspannungsrichtlinie” 2006/95/CE
(die 73/23/CEE und nachfolgende Änderungen
ersetzt);

• Schutzvorschriften der EWG-Richtlinie

89/336 “EMV”, zuletzt geändert durch die

Richtlinie 93/68/EWG.
Die elektrische Sicherheit des Gerätes ist nur dann
gewährleistet, wenn es korrekt an eine

funktionstüchtige und den gesetzlichen
Bestimmungen entsprechende Erdung
angeschlossen ist.

3

ALLGEMEINE HINWEISE UND
RATSCHLÄGE

INSTALLATION

• Zum Transport und zur Installation des Geräts

sind zwei oder mehrere Personen erforderlich.

• Beim Auf- bzw. Umstellen des Gerätes darauf

achten, dass der Fußboden nicht beschädigt wird
(z. B. Parkett).

• Während der Installation sicherstellen, dass das

Gerät nicht auf dem Stromkabel steht.

• Das Gerät nicht neben einer Wärmequelle

aufstellen.

• Zur Gewährleistung einer angemessenen

Belüftung ausreichend Freiraum über und neben
dem Gerät lassen.

• Die Belüftungsöffnungen des Gerätes nicht

abdecken oder zustellen.

• Die Leitungen des Kühlkreislaufs dürfen nicht

beschädigt werden.

• Installieren Sie und nivellieren Sie das Gerät auf

einer tragfähigen Fußbodenfläche und wählen Sie
dazu einen seinen Abmessungen und seinem
Verwendungszweck angemessenen Raum.

• Stellen Sie das Gerät in einem trockenen und gut

belüfteten Raum auf. Das Gerät ist für den
Einsatz in Räumen mit nachstehenden
Temperaturbereichen ausgelegt, die ihrerseits
von der Klimaklasse auf dem Typenschild
abhängig sind: Der Gerätebetrieb könnte
beeinträchtigt werden, wenn das Gerät über
längere Zeit bei höheren oder tieferen
Temperaturwerten als denen des
vorgeschriebenen Bereichs läuft.

Klimaklasse Raumtemp. (°C) Raumtemp. (°F)

SN von 10 bis 32 von 50 bis 90

N von 16 bis 32 von 61 bis 90

ST von 16 bis 38 von 61 bis 100

T von 16 bis 43 von 61 bis 110

• Prüfen Sie, ob die auf dem Typenschild

angegebene Spannung mit der in der Wohnung
übereinstimmt.

• Weder Einzel- noch Mehrfachadapter oder

Verlängerungskabel verwenden.

• Verwenden Sie zum Anschluss an die

Wasserleitung den im Lieferumfang des neuen
Geräts einbegriffenen Schlauch und nicht den
Ihres Vorgängergeräts.

• Die Änderung oder der Ersatz des Speisekabels

sind ausschließlich qualifizierten Technikern
vorbehalten.

• Die elektrische Abschaltung des Gerätes muss

durch Ziehen des Netzsteckers oder durch einen
der Steckdose vorgeschalteten Zweipolschalter
möglich sein.

SICHERHEIT

• Kein Benzin, Gas oder andere entflammbare

Stoffe in der Nähe des Geräts oder anderer

Haushaltsgeräte aufbewahren oder verwenden.

Durch die ausströmenden Dämpfe bestände

Brand- oder Explosionsgefahr.

• Zum Beschleunigen des Abtauvorganges niemals

zu anderen mechanischen, elektrischen oder

chemischen Hilfsmitteln greifen als zu den vom

Hersteller empfohlenen.

• Verwenden Sie keine elektrischen Geräte in den

Geräteräumen, wenn diese nicht denen vom

Hersteller genehmigten entsprechen.

• Dieses Gerät sollte von Kindern, Behinderten

und im Umgang mit dem Gerät unerfahrenen

Personen nur nach einer Einweisung zum

Gebrauch und unter Aufsicht benutzt werden.

• Kindern das Spielen und Verstecken im Gerät

untersagen, um Erstickungs- und

Einschließgefahr zu vermeiden.

• Die in den Kälteakkus enthaltene (ungiftige)

Flüssigkeit nicht verschlucken (nicht bei allen

Modellen).

• Eiswürfel oder Wassereis nicht sofort nach der

Entnahme aus dem Gefrierraum verzehren, da

sie Kälteverbrennungen hervorrufen können.

GEBRAUCH

• Vor jeder Reinigungs- und Wartungsarbeit den

Netzstecker ziehen oder die Stromversorgung

unterbrechen.

• Sämtliche Geräte mit Eisbereiter und

Wasserspender müssen ausschließlich an eine

Trinkwasserleitung angeschlossen werden (mit

Wasserleitungsdruck zwischen 0,17 und 0,81

MPa (1,7 und 8,1 bar)). Nicht direkt an die

Wasserleitung angeschlossene Eisbereiter bzw.

Wasserspender dürfen nur mit Trinkwasser

gefüllt werden.

• Das Kühlabteil nur zur Lagerung frischer

Lebensmittel und das Gefrierabteil nur zur

Lagerung von Tiefkühlware, zum Einfrieren

frischer Lebensmittel und zum Herstellen von

Eiswürfeln verwenden.

• Keine Glasbehälter mit flüssigem Inhalt in das

Gefrierabteil stellen, da diese platzen können.

Der Hersteller übernimmt keine Haftung bei
Nichtbefolgen oben angeführter Ratschläge
und Vorsichtsmaßnahmen.

4

HINWEISE ZUR
AUSSERBETRIEBSETZUNG

Kurze Abwesenheit

Bei Abwesenheit von weniger als drei Wochen
braucht das Gerät nicht vom Stromnetz getrennt zu
werden. Alle verderblichen Lebensmittel
verbrauchen und die anderen einfrieren.

Besitzt das Gerät einen Eiswürfelautomat,

1. diesen abschalten.

2. Die Wasserzufuhr des Eisautomaten schließen.

3. Den Eisbehälter leeren.
Längere Abwesenheit

Bei Abwesenheit von drei Wochen oder mehr alle
Lebensmittel aus den Räumen entnehmen. Besitzt
das Gerät einen Eiswürfelautomat,

1. diesen abschalten.

2. Die Wasserzufuhr des Eisautomaten mindestens

einen Tag vorher schließen.

3. Den Eisbehälter leeren.
An beiden Türen oben einen Holz- oder

Kunststoffkeil mit Klebestreifen befestigen, damit
die Türen offen bleiben und für eine ausreichende
Luftzirkulation in beiden Räumen gesorgt ist.
Dadurch wird die Bildung von Schimmel oder
unangenehmen Gerüchen vermieden.

Transport

1. Alle beweglichen Geräteteile herausnehmen,

2. gut verpacken und mit Klebeband

zusammenhalten, damit sie nicht verloren gehen
oder gegeneinander schlagen.

3. Die verstellbaren Füße eindrehen, damit sie die

Abstellfläche nicht berühren.

4. Beide Türen schließen, mit Klebeband versiegeln

und das Netzkabel ebenfalls am Gerät ankleben.

Unterbrechung der stromversorgung

Erkundigen Sie sich bei Stromausfall bei der
Ortsniederlassung des Stromlieferanten, wie lange
die Unterbrechung voraussichtlich dauern wird.
Anmerkung: Ein voll gefülltes Gerät hält die
Kühltemperatur länger als ein nur halb gefülltes
aufrecht.
Lebensmittel, auf denen nach dem Stromausfall
noch Eiskristalle sichtbar sind, lassen sich ohne
Risiko wieder einfrieren, obwohl Geschmack und
Aroma gelitten haben könnten.
Nahrungsmittel in schlechtem Zustand am besten
fortwerfen.

Bei Stromausfällen von maximal 24 Stunden.

1. Beide Türen gut geschlossen halten. Auf diese

Weise bleiben die eingelagerten Lebensmittel so
lang wie möglich kühl.

Bei Stromausfällen von über 24 Stunden.

1. Das Gefriergut herausnehmen und es in einer

abschließbaren Camping-Gefrierbox lagern.
Steht keine Camping-Gefrierbox oder kein
Trockeneis zur Verfügung, sollten leicht
verderbliche Lebensmittel zuerst verwertet
werden.

2. Den Eisbehälter leeren.

PFLEGE UND REINIGUNG

Vor jeder Reinigungs- und Wartungsarbeit den
Netzstecker ziehen oder die Stromversorgung
abschalten.

Das Gerät regelmäßig mit einem Schwammtuch

und einer Lösung aus lauwarmem Wasser und

einem spezifisch für die Reinigung von

Kühlschränken geeigneten neutralen

Reinigungsmittel säubern.

Niemals Spül- oder Scheuermittel verwenden. Die

einzelnen Geräteteile niemals mit brennbaren

Flüssigkeiten reinigen. Durch die ausströmenden

Dämpfe bestände Brand- oder Explosionsgefahr.

Die Außenflächen des Gerätes und die Türdichtung

feucht abwischen und mit einem weichen Tuch

trocken reiben.

Keine Dampfreiniger verwenden.

Den Kondensator regelmäßig mit dem Staubsauger

reinigen wie nachfolgend beschrieben. Zum

besseren Zugang zunächst die

Frontsockelverkleidung abnehmen (siehe

Installationsanleitung) und den Kondensator

reinigen.

Bitte beachten:

- Die Tasten und das Display des Bedienfeldes

dürfen nicht mit alkoholischen Produkten oder
Derivaten gereinigt werden, sondern
ausschließlich mit einem trockenen Tuch.

- Die Schläuche des Kühlsystems verlaufen in

der Nähe der Abtauschale und können heiß
werden. Die Schläuche regelmäßig mit einem
Staubsauger reinigen.

AUSWECHSELN DER GLÜHBIRNE

Vor dem Auswechseln der Glühbirne immer

zunächst den Netzstecker ziehen.

Austausch der Glühbirne im Gefrierraum.

1.Manche Modelle haben eine Speziallampe

2.Die Glühbirne darf maximal 15W stark sein

3.Die Anleitung zum Auswechseln der Glühbirne

finden Sie in der Tabelle (PRODUKTANGABEN)

STÖRUNG-WAS TUN

Bevor Sie den Kundendienst rufen....

Betriebsstörungen haben in den meisten Fällen

unbedeutende Ursachen und können selbst

ermittelt und ohne Werkzeug behoben werden.

Die Geräusche sind bei Kühlgeräten, die mit

Gebläsen und Kompressoren ausgestattet

sind, normal, da sie sich zum Regeln der

Betriebstemperaturen selbsttätig ein- und

ausschalten.

Bestimmte Betriebsgeräusche können

dennoch reduziert werden

- Das Gerät nivellieren und auf einem ebenen

Untergrund aufstellen.

- Vermeiden, dass das Gerät andere Möbel

berührt.

- Die korrekte Installation der internen

Komponenten überprüfen.

- Dafür sorgen, dass Flaschen und Behälter sich

nicht berühren.

Folgende Betriebsgeräusche sind normal:

Zischen bei der Ersteinschaltung oder

Neueinschaltung nach längerem

Ruhezustand.

Gurgeln, wenn das Kältemittel in die

Leitungen läuft.

Summen, wenn das Wasserventil oder das

Gebläse sich einschaltet.

5

Knistern, wenn der Kompressor anspringt
oder Eis in den Behälter fällt. Plötzliches
Knacken beim Anspringen und Abschalten
des Kompressors.

Der Eisautomat erzeugt Geräusche (bei
einigen Modellen):

- Da das Gerät mit einem Eisautomaten

ausgestattet ist, sind Summen (vom
Wasserventil), Tropfgeräusche und Klirren beim
Herunterfallen der Eiswürfel zu vernehmen.

Das Gerät funktioniert nicht:

• Ist das Stromkabel an eine mit Strom versorgte

Steckdose mit der richtigen Spannung
angeschlossen?

• Sind die Schutzvorrichtungen und Sicherungen

des Hausstromnetzes in Ordnung?

Der Eisautomat funktioniert nicht (bei einigen
Modellen):

• Hat der Gefrierraum die erforderliche

Temperatur? Bei einem neuen Gerät kann eine
Nacht dazu erforderlich sein.

• Ist die Taste ON/OFF des Eisautomaten in der

Position ON?

• Sicherstellen, dass der Hebel des Eisautomaten

im Gefrierraum sich nicht in der Position OFF
(waagerecht) befindet (bei einigen Modellen).

• Ist der Wasserhahn geöffnet? Gelangt Wasser in

den Eiswürfelautomaten?

• Ist im Kühlschrank ein Wasserfilter installiert? Der

Filter könnte verstopft oder nicht korrekt installiert
sein. Zuerst die Filter-Einbauanleitung durchlesen,
um sicherzustellen, dass der Filter korrekt
eingebaut und nicht verstopft ist. Falls das Problem
nicht mit dem Filtereinbau oder einem verstopften
Filter zusammenhängt, muss qualifiziertes
Fachpersonal zu Rate gezogen werden.

Wasser in der Abtauschale:

• Das ist bei feuchtwarmem Wetter normal. Die

Schale kann sich sogar bis zur Hälfte füllen.
Sicherstellen, dass das Gerät tatsächlich
ebenerdig steht, so dass kein Wasser aus der
Schale überlaufen kann

Die Kanten des Geräteschranks, die mit der
Türdichtung in Berührung kommen, fühlen
sich warm an:

• Dies ist bei warmem Wetter und laufendem

Kompressor normal.

Die Innenbeleuchtung funktioniert nicht:

• Sind die Schutzvorrichtungen und Sicherungen

des Hausstromnetzes in Ordnung?

• Ist das Stromkabel an eine mit Strom versorgte

Steckdose mit der richtigen Spannung
angeschlossen?

• Die Glühbirne ist durchgebrannt?
Vor dem Auswechseln der Glühbirne

1. immer zunächst den Netzstecker ziehen.

2. Siehe Abschnitt “Pflege und Reinigung”.
Der Kompressor läuft zu häufig:

• Ist der Kondensator frei von Staub und Fusseln?

• Schließen die Türen korrekt?

• Sind die Türdichtungen einwandfrei dicht?

• Bei warmem Wetter oder in beheizten Räumen

ist es normal, dass der Kompressor länger läuft.

• Wenn die Tür länger offen bleibt oder größere

Mengen Lebensmittel eingelagert wurden, ist es
normal, dass der Kompressor länger arbeiten
muss, um die Temperatur im Innenraum
entsprechend abzukühlen.

• Die Laufzeit des Kompressors hängt von

verschiedenen Umständen ab: Häufigkeit des

Türöffnens, gelagerte Lebensmittelmenge,

Raumtemperatur, Einstellung des

Temperaturreglers.

Die Temperatur im Gerät ist zu hoch:

• Sind die Geräteregler richtig eingestellt?

• Wurden vor kurzem größere Mengen frischer

Lebensmittel in das Gerät eingelagert?

• Ein zu häufiges Öffnen der Türen vermeiden.

• Sicherstellen, dass die Türen einwandfrei

schließen.

• Sicherstellen, dass die Belüftungsöffnungen im

Abteil nicht verdeckt sind, sonst kann die kalte

Luft nicht zirkulieren.

Bei Feuchtigkeitsbildung:

• Sicherstellen, dass die Belüftungsöffnungen im

Abteil nicht verdeckt sind, sonst kann die kalte

Luft nicht zirkulieren.

• Sicherstellen, dass die Lebensmittel richtig

verpackt sind. Feuchte Behälter vor dem

Einlagern trocken reiben.

• Ein zu häufiges Öffnen der Türen vermeiden. Bei

jedem Öffnen der Tür gelangt feuchte Außenluft

in das Gerät. Je häufiger die Tür geöffnet wird,

desto schneller bildet sich Feuchtigkeit im

Inneren, besonders dann, wenn der Raum sehr

feucht ist.

• Bei sehr feuchten Räumen ist

Feuchtigkeitsbildung im Gerät normal.

Die Türen lassen sich nicht korrekt öffnen
oder schließen:

• Sicherstellen, dass die Türen nicht durch

Lebensmittelpackungen blockiert werden.

• Sicherstellen, dass die Ablagen, Schalen und der

Eisautomat richtig positioniert sind.

• Sicherstellen, dass die Türdichtungen nicht

verschmutzt oder klebrig sind.

• Sicherstellen, dass das Gerät ebenerdig steht.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

Schalten Sie das Gerät nochmals ein, um zu prüfen,
ob die Störung immer noch vorliegt. Haben Sie
keinen Erfolg, schalten Sie das Gerät aus und
wiederholen Sie den Versuch nach einer Stunde.
Arbeitet das Gerät trotz vorgenannter Kontrollen
und nach dem Neueinschalten des Gerätes
weiterhin nicht korrekt, setzen Sie sich bitte mit
dem Kundendienst in Verbindung und beschreiben
Sie die Störung.

Geben Sie bitte folgendes an:

• Modell und Seriennummer des Gerätes (siehe

Typenschild),

• Art der Störung,

• Servicenummer (Ziffer hinter dem Wort

SERVICE auf dem Typenschild im Geräteinnern),

• Ihre vollständige Anschrift,

• Ihre Telefonnummer mit Vorwahl.

Anmerkung:
Die Öffnungsrichtung der Tür lässt sich
umkehren. Sollte der hierzu erforderliche
Türanschlagwechsel vom Kundendienst
vorgenommen werden, fällt dies nicht unter
die Garantieleistungen.

6
