Whirlpool ARC 7920/PB, ARC 7720, ARC 7720/AL, ARC 7820, ARC 7780 INSTRUCTION FOR USE [de]
...Page 1
3de33020a.fm5 Page 4 Friday, May 31, 2002 3:23 PM

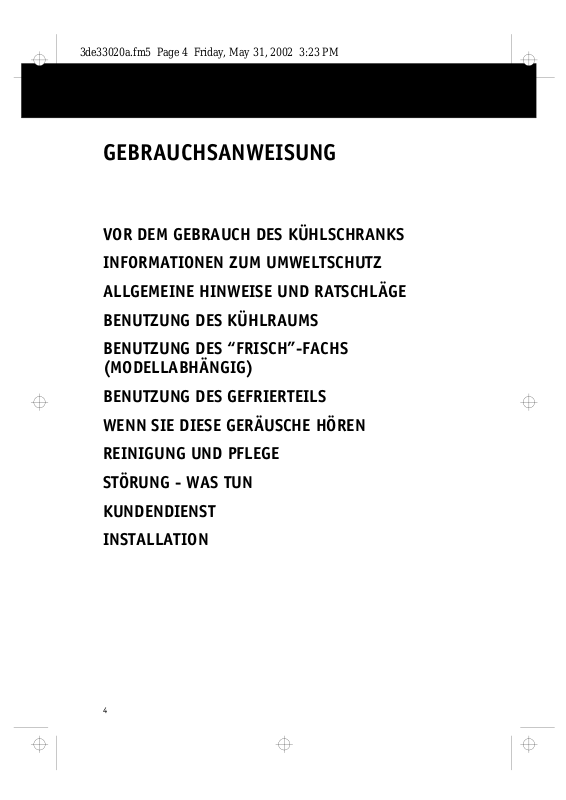

GEBRAUCHSANWEISUNG
VOR DEM GEBRAUCH DES KÜHLSCHRANKS
INFORMATIONEN ZUM UMWELTSCHUTZ
ALLGEMEINE HINWEISE UND RATSCHLÄGE
BENUTZUNG DES KÜHLRAUMS
BENUTZUNG DES FRISCH-FACHS
(MODELLABHÄNGIG)
BENUTZUNG DES GEFRIERTEILS
WENN SIE DIESE GERÄUSCHE HÖREN
REINIGUNG UND PFLEGE
STÖRUNG - WAS TUN
KUNDENDIENST
INSTALLATION
4
Page 2
3de33020a.fm5 Page 5 Friday, May 31, 2002 3:23 PM
VOR DEM GEBRAUCH DES KÜHLSCHRANKS
Bei dem von Ihnen erworbenen Gerät handelt es sich
um eine Kühl-/Gefrierkombination mit
Kaltluftgebläse (No-Frost-System), die
ausschließlich zur Verwendung im Haushalt
bestimmt ist.
Das Gebläse sorgt dafür, dass sich an den Wänden
des Kühl- und Gefrierteils kein Eis oder Reif bilden
kann. Die Funktionsweise dieses Systems wird
nachfolgend beschrieben. Die Kälte wird von einem
Verdampfer erzeugt und durch ein Gebläse auf den
gesamten Geräteinnenraum verteilt.
Dann wird die Luft wieder von dem Verdampfer
absorbiert, der ihr den Feuchtigkeitsgehalt
entzieht. Auf diese Weise wird die bei
herkömmlichen Kühlgeräten auftretende
Reifbildung an den Wänden vermieden und
das lästige Abtauen entfällt.
Die vom Verdampfer aufgenommene Feuchtigkeit
wird in Wasser umgewandelt, welches automatisch
in einen auf den Kompressor aufgesetzten
Auffangbehälter tropft und verdampft. Das
Kaltluftgebläse gewährleistet die bestmögliche
Aufbewahrung der Lebensmittel, welche ihre
Eigenschaften über längere Zeit beibehalten.
Damit Sie den größtmöglichen Nutzen aus Ihrem
Gerät ziehen können, lesen Sie bitte aufmerksam
die Bedienungsanleitung durch, in der die
Produktbeschreibung sowie nützliche Ratschläge
für die Aufbewahrung der Lebensmittel enthalten
sind.
Heben Sie diese Anleitung
Nachschlagewerk gut auf.
1. Nach dem Auspacken das Gerät auf
Beschädigungen überprüfen und kontrollieren,
ob die Türen einwandfrei schließen. Mögliche
Transportschäden müssen dem Händler
innerhalb von 24 Stunden nach Anlieferung
gemeldet werden.
2.Vor der Inbetriebnahme des Gerätes
mindestens 2 Stunden warten, damit der
Kühlkreis seine volle Funktionstüchtigkeit
erreichen kann.
3. Die Installation und der elektrische Anschluss
müssen von einer Fachkraft gemäß den
Herstelleranweisungen und den gültigen
örtlichen Bestimmungen ausgeführt werden.
INFORMATIONEN ZUM UMWELTSCHUTZ
1.Verpackung
Das Verpackungsmaterial ist zu 100% wieder
verwertbar und durch ein Recyclingsymbol
gekennzeichnet. Für die Entsorgung die örtlichen
Vorschriften beachten.
Das Verpackungsmaterial (Plastikbeutel,
Styroporteile, usw.) außerhalb der Reichweite von
Kindern aufbewahren, da es eine mögliche
Gefahrenquelle darstellt.
2.Gerät
Das Gerät wurde aus wiederverwertbaren
Materialien hergestellt. Die Entsorgung muss
gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Das Stromkabel durchschneiden, um das Gerät
funktionsuntüchtig zu machen. Belasten Sie mit
dem Gerät nicht die Umwelt, sondern entsorgen Sie
es bei den speziellen Sammelstellen für die
Wiedergewinnung der Kühlgase.
Information:
Dieses Gerät ist FCKW-frei (der Kältekreislauf
enthält R 134 a) oder FKW-frei
(der Kältekreislauf enthält R 600a-Isobutan).
Für detaillierte Angaben bitte Typenschild am
Gerät einsehen.
bitte als
5
Page 3
3de33020a.fm5 Page 6 Friday, May 31, 2002 3:23 PM
ALLGEMEINE HINWEISE UND RATSCHLÄGE
Sie dürfen den
frischer Lebensmittel und das Gefrierfach nur zur
Lagerung von Tiefkühlware, zum Einfrieren
frischer Lebensmittel und zum Herstellen von
Eiswürfeln verwenden.
Achten Sie darauf, dass die Belüftungsöffnungen
des Gerätes nicht abgedeckt oder zugestellt
werden.
Keine Glasbehälter mit flüssigem Inhalt ins
Gefrierfach stellen, da diese platzen können.
Eiswürfel oder Wassereis nicht sofort nach
Entnahme aus dem Tiefkühlfach verzehren, da
sie Kälteverbrennungen hervorrufen können.
Untersagen Sie Kindern das Spielen und
Verstecken im Gerät, um Erstickungs- und
Einschließgefahr zu vermeiden.
Die in den Kälteakkus (falls vorhanden)
enthaltene Flüssigkeit (ungiftig) nicht
verschlucken.
Kühlraum
nur zur Lagerung
Vor jeder Reinigungs- und Wartungsarbeit das
Gerät ausschalten oder den Netzstecker
ziehen.
Das Anschlusskabel darf nur durch eine Fachkraft
ersetzt werden.
Achten Sie nach der Installation darauf, dass das
Gerät nicht auf dem Speisekabel steht.
Konformitätserklärung
Dieses Gerät darf mit Lebensmitteln in Berührung
kommen und entspricht dem Ital. Gesetzerlass
108 vom 25.01.1992 (EWG-Richtlinie 89/109)
Information
Betrifft Geräte mit Isobutan (R600a).
Isobutan ist ein Naturgas ohne umweltschädigende
Auswirkungen, es ist jedoch leicht entflammbar.
Die Leitungen des Kältekreislaufs müssen daher
unbedingt auf ihre Unversehrtheit überprüft
werden.
BENUTZUNG DES KÜHLRAUMS
Den Kühlraum können Sie zur Lagerung von frischen
Lebensmitteln und Getränken verwenden.
Das Abtauen des Kühlraums erfolgt vollautomatisch.
Der Kühlschrank ist bei einer Umgebungstemperatur zwischen
+10°C und +38°C funktionstüchtig. Die optimale Kühlleistung
wird bei Temperaturen zwischen +16°C und +32°C erreicht.
Inbetriebnahme des Gerätes
Netzstecker anschließen.
Das Gerät schaltet sich automatisch ein.
Die Innenbeleuchtung schaltet sich beim Öffnen der Tür ein.
Befolgen Sie bitte die beigelegten Anleitungen, um die
Innentemperatur einzustellen.
Achtung:
Eine Temperatureinstellung über den Thermostatknopf ist
nicht erforderlich, da die Temperatur werkseitig bereits
voreingestellt wurde, um die geeignete
Aufbewahrungstemperatur der frischen Lebensmittel bei
einer Umgebungstemperatur zwischen +20°C und +25°C zu
gewährleisten.
Warten Sie nach dem Einschalten ungefähr 2 Stunden, bis die
für einen normal gefüllten Kühlraum angemessene
Aufbewahrungstemperatur erreicht wird.
Zum Abschalten des Gerätes
OFF
(2) auf
Bei den Modellen ohne FRISCH-Teil kann mit dem Regler
die Luftverteilung im Unterteil des Gerätes eingestellt werden.
.
drehen Sie den Thermostatknopf
(4)
.
Abb. 1
6
Page 4
3de33020a.fm5 Page 7 Friday, May 31, 2002 3:23 PM
Aufbewahrung von Lebensmitteln im Kühlraum
Die Lebensmittel wie auf der Abbildung gezeigt einlagern.
A. Gekochte Speisen
B. Fisch, Fleisch
C. Obst und Gemüse
D. Flaschen
E. Butter
F. Milchprodukte, Käse
Zur optimalen Erhaltung des Vitamin-, Aroma- und
Frischegehalts der Lebensmittel wird empfohlen, diese in
Alu- oder Klarsichtfolie einzuschlagen oder zur Aufbewahrung
entsprechende Behälter zu verwenden. Auf diese Weise wird
eine Vermischung von Gerüchen vermieden.
Bitte beachten Sie
Da die Temperatur dank dem neuen Ventilationsumluftsystem
(MULTI-FLOW Abb. 1)
Lebensmittel beliebig im Innenraum verteilt werden; es wird
jedoch empfohlen, die Lebensmittel wie in
positionieren, wobei darauf zu achten ist, die Luftdüsen
Abb. 1
nicht zuzustellen, damit die Luft frei zirkulieren kann.
Lagern Sie keine warmen Speisen ein.
nahezu konstant bleibt, können die
Abb. 2
gezeigt zu
(5)
Abb. 2
BENUTZUNG DES FRISCH-FACHS
(MODELLABHÄNGIG)
Das Gerät verfügt über ein spezielles FRISCH-Fach.
Die Temperatur wird über den Luftregler
In Richtung (+) drehen, um eine tiefere Temperatur
einzustellen.
In Richtung (-) drehen, um eine höhere Temperatur
einzustellen.
Herausnehmen des FRISCH-Fachs
Gehen Sie folgendermaßen vor, um die einzelnen Elemente des
Abteils für längere Zeit (ausgenommen für die übliche
Reinigung) zu entfernen
Nehmen Sie die obere Isoliertrennwand und das Schubfach
heraus (siehe Abbildung).
Jetzt
wird die Temperatur des freigewordenen Raums
automatisch auf die für den Kühlteil eingestellte Temperatur
geregelt.
(4)
eingestellt
7
Page 5
3de33020a.fm5 Page 8 Friday, May 31, 2002 3:23 PM
BENUTZUNG DES GEFRIERTEILS
Der mit dem Symbol versehene Gefrierteil ermöglicht
das Einfrieren frischer und gekochter Speisen, die Herstellung
von Eiswürfeln und die Konservierung von eingefrorenen
Speisen und von Tiefkühlware.
Einschalten des Gefrierteils
Nach dem Einstecken des Steckers schaltet sich der Gefrierteil
automatisch ein.
Achtung:
Eine Temperatureinstellung über den Thermostatknopf ist
nicht erforderlich, da die Temperatur werkseitig bereits
voreingestellt wurde, um die geeignete
Aufbewahrungstemperatur der tiefgefrorenen Lebensmittel
bei einer Umgebungstemperatur zwischen +20°C und +25°C
zu gewährleisten.
Nach dem Einschalten des Gefrierteils sind ungefähr
3 Stunden erforderlich, bis die korrekte
Aufbewahrungstemperatur für das Gefriergut erreicht wird.
Befolgen Sie bitte die beigelegten Anleitungen, um die
Innentemperatur einzustellen.
Einfrieren von frischen Lebensmitteln
Im Gefrierteil können Sie frische Lebensmittel
einfrieren.
Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden
bei einer Umgebungstemperatur von + 25° C eingefroren werden
kann, ist auf dem Typenschild angegeben.
Vorgehensweise:
1.
Drehen Sie 24 Stunden vor dem Einfrieren frischer
Lebensmittel den Regler
Drehen von Max auf ist ein leichter Widerstand zu
überwinden; gleichzeitig leuchtet die
Kontrolllampe auf, die sich neben dem Symbol
2.
Die Lebensmittel einwickeln und verschließen in Aluminiumoder Klarsichtfolien, wasserundurchlässige
Kunststoffverpackungen, Polyäthylenbehälter oder spezielle
Tiefkühlbehälter mit Deckel.
3.
Die einzufrierenden Lebensmittel wie auf dem Beiblatt
gezeigt im Fach lagern und nicht zu dicht aneinander legen,
damit die Luft zirkulieren kann.
4.
Um die Gefrierleistung noch zusätzlich zu steigern, sollten
Sie den Drehknopf
Gefrierfunktion auch während der folgenden 24 Stunden
eingeschaltet lassen.
5.
Nach erfolgtem Tieffrieren den Regler
zurückdrehen.
Hinweis:
Bei Stromausfall wird die für die Haltbarkeit der Speisen
erforderliche Temperatur im Gefrierteil ungefähr 13-14
Stunden lang aufrecht erhalten.
Bei Modellen mit einem oder zwei Kälteakkus wird diese
Temperatur ungefähr 18-24 Stunden lang aufrecht erhalten.
Vermeiden Sie, die Tür des Gefrierteils während des
Stromausfalls zu öffnen.
(1)
auf das Symbol (beim
GELBE (3)
(2)
auf Max stellen und die
(1)
wieder
befindet.
8
Page 6
:
3de33020a.fm5 Page 9 Friday, May 31, 2002 3:23 PM
Bitte beachten Sie:
Die Aufbewahrungsdauer in Monaten für eingefrorene
frische Lebensmittel entnehmen Sie bitte nachstehender
Tabelle.
Beim Einkaufen von Tiefkühlware sollten Sie auf Folgendes
achten:
Die Verpackung darf nicht beschädigt sein, da sonst der
Inhalt nicht mehr einwandfrei sein könnte. Wenn die
Verpackung aufgebläht ist oder feuchte Flecken aufweist,
ist das Produkt nicht optimal gelagert worden und der Inhalt
könnte angetaut sein.
Die Tiefkühlware als letztes in den Einkaufswagen legen und
stets in einer Kühltasche transportieren.
Die Tiefkühlware zu Hause sofort ins Gefrierfach legen.
Achtung:
Legen Sie nie warme Speisen in den Gefrierschrank.
Schlagen Sie die Lebensmittel in Alu- oder Polyäthylenfolien
ein oder legen sie dieselben in geeignete Behälter.
Vervollständigen Sie die Packungen mit Etiketts, auf denen
das Einfrierdatum und der Inhalt angegeben sind.
Angetaute Tiefkühlware niemals wieder einfrieren, sondern
innerhalb von 24 Stunden aufbrauchen.
Temperaturschwankungen vermeiden bzw. auf ein Minimum
reduzieren.
Das auf der Verpackung angegebene Verfallsdatum beachten.
Für die Konservierung von Tiefkühlware stets die
Anweisungen auf der Verpackung befolgen.
Herstellen von Eiswürfeln
Die Eiswürfelschale zu ¾ mit Wasser füllen und in das
Gefrierfach stellen. Den Gefriervorgang beschleunigen Sie,
wenn Sie die Eiswürfelschale auf den Boden des unteren
Fachs (siehe Abbildung) stellen anstatt auf das Tablett der
Kälteakkus (falls mitgeliefert).
Falls die Schale auf dem Boden festfriert, dürfen Sie zum
Lösen keine spitzen oder scharfen Utensilien verwenden.
MONATE
LEBENSMITTEL
WENN SIE DIESE GERÄUSCHE HÖREN
..dann entspannen Sie sich
das ist ganz normal !!!
9
Page 7
3de33020a.fm5 Page 10 Friday, May 31, 2002 3:23 PM
REINIGUNG UND PFLEGE
Das Gerät vor jeder Reinigungs- und Wartungsarbeit
spannungslos machen.
Während des Abtauvorgangs das Innere des Tiefkühlfachs
reinigen.
Den Kühlraum regelmäßig mit einem Schwamm und einer
Lösung aus lauwarmem Wasser und/oder Neutralreiniger
reinigen. Nachspülen und mit einem weichen Tuch trocken
reiben. Keine Scheuermittel verwenden.
Das Gerät außen mit einem weichen, mit Wasser
befeuchteten Tuch reinigen. Verwenden Sie weder
Scheuerpaste noch -schwämmchen oder Fleckenentferner
(z. B. Azeton, Trichloräthylen) oder Essig.
Das Abtauen sowohl des Kühl- als auch des Tiefkühlraums
erfolgt dank dem No-Frost-System vollautomatisch.
Säubern Sie regelmäßig den Kondensator (Kühler) an der
Geräterückseite und den Sockel mit dem Staubsauger oder
einer Bürste.
Bei längerer Abwesenheit
1.
Kühl- und Gefrierteil leeren
2.
Das Gerät von der Stromversorgung abschalten
3.
Beide Teile reinigen und sorgfältig abtrocknen
4.
Die Türen offen lassen, um unangenehme Geruchsbildung zu
vermeiden.
10
Page 8
3de33020a.fm5 Page 11 Friday, May 31, 2002 3:23 PM
STÖRUNG - WAS TUN
1. Das Gerät funktioniert nicht.
Liegt ein Stromausfall vor?
Ist der Netzstecker richtig angeschlossen?
Ist der Zweipolschalter eingeschaltet?
Ist die Sicherung durchgebrannt?
Ist das Stromkabel beschädigt?
Steht der Thermostat auf
2. Die Temperatur in den Geräteräumen ist nicht
kalt genug.
Schließen die Türen korrekt?
Ist das Gerät in der Nähe einer Wärmequelle
aufgestellt?
Ist der Thermostat richtig eingestellt?
Wird die Luftzirkulation durch die Lüftungsgitter
behindert?
Ist der Kondensator sauber?
3. Die Temperatur im Kühlraum ist zu kalt.
Ist der Thermostat richtig eingestellt?
(Stopp)?
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
1.
Erst prüfen, ob Sie die Störung selbst beheben
können (siehe Fehlersuche).
2.
Schalten Sie das Gerät nochmals ein, um zu prüfen,
ob die Störung immer noch vorliegt. Haben Sie
keinen Erfolg, schalten Sie das Gerät aus und
wiederholen Sie den Versuch nach einer Stunde.
3.
Bleibt das Ergebnis negativ, benachrichtigen Sie den
Kundendienst.
4. Das Gerät verursacht ein zu lautes
Betriebsgeräusch.
Berührt das Gerät andere Möbel oder
Gegenstände?
Berühren sich die Leitungen an der
Geräterückseite oder vibrieren sie?
5. Die Innenbeleuchtung funktioniert nicht.
Zuerst Punkt 1 prüfen, dann:
Das Gerät von der Stromversorgung abschalten.
Die Abdeckung der Glühbirne abnehmen.
Kontrollieren Sie die Glühbirne und ersetzen Sie
sie ggf. Zulässige Leistung max. 15 W.
HINWEIS:
Spezialglühbirne ausgestattet; zum Auswechseln
dürfen Sie diese nicht ausschrauben, sondern
müssen sie zum Geräteinneren hin herausziehen.
Hinweis:
Ist die Vorderkante des Kühlschranks warm, liegt
keine Störung vor; das Gerät beugt auf diese
Weise der Kondensatbildung vor.
Geben Sie bitte folgende Daten an:
Art der Störung,
das Gerätemodell,
Servicenummer (Ziffer hinter dem Wort SERVICE auf
dem Typenschild im Geräteinnern),
Ihre vollständige Anschrift,
Ihre Telefonnummer mit Vorwahl.
Dieses Gerät ist mit einer
Hinweis:
Sollte der Kundendienst den Türanschlagwechsel
durchführen, fällt dies nicht unter die
Garantieleistung.
11
Page 9
3de33020a.fm5 Page 12 Friday, May 31, 2002 3:23 PM
INSTALLATION
Installieren Sie das Gerät nicht neben einer Wärmequelle.
Stellen Sie das Gerät an einem trockenen und gut belüfteten
Ort auf.
Achten Sie darauf, dass das Gerät eben steht. Nivellieren Sie
es bei Bedarf an den Vorderfüßen.
Lassen Sie einen Freiraum von mindestens 5 cm über dem
Gerät.
Einige Modelle verfügen über hervorstehende Seitenwände,
die eine Aufstellung mit direktem Kontakt zur Hinterwand
ermöglichen. Ansonsten müssen Sie die Distanzstücke (falls
mitgeliefert) auf das Oberteil des Kondensators auf der
Geräterückseite einsetzen. Bei den Modellen ohne
hervorstehende Seitenwände muss ein Abstand zur Wand von
mindestens 4,5 cm verbleiben.
Reinigen Sie den Innenraum (Beschreibung im Kapitel
Reinigung und Pflege).
Das mitgelieferte Zubehör einsetzen.
Elektrischer Anschluss
Die elektrischen Anschlüsse müssen den örtlichen
Vorschriften entsprechend ausgeführt werden.
Prüfen Sie, ob die auf dem Typenschild angegebene
Spannung mit der in Ihrer Wohnung übereinstimmt.
Die Erdung des Geräts ist gesetzlich vorgeschrieben.
Der Hersteller haftet nicht für eventuelle Personen- und
Sachschäden, die infolge Nichtbeachtung der o. g.
Vorschriften entstehen sollten.
Lassen Sie, falls Stecker und Steckdose nicht vom selben Typ
sind, die Steckdose von einer Fachkraft auswechseln.
Verwenden Sie keine Verlängerungskabel,
Mehrfachsteckdosen oder Adapter.
12
Loading...
