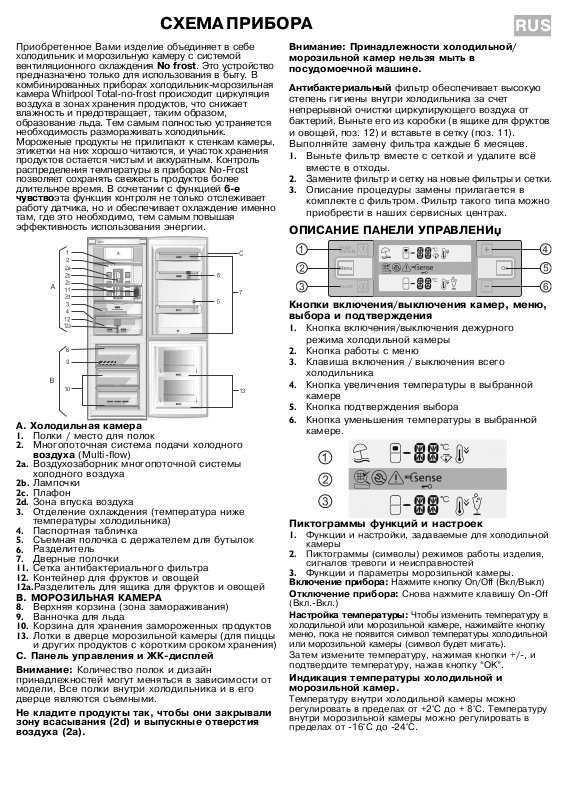

СХЕМА ПРИБОРА

Приобретенное Вами изделие объединяет в себе холодильник и морозильную камеру с системой вентиляционного охлаждения предназначено только для использования в быту. В комбинированных приборах холодильник!морозильная камера Whirlpool Total!no!frost происходит циркуляция воздуха в зонах хранения продуктов, что снижает влажность и предотвращает, таким образом, образование льда. Тем самым полностью устраняется необходимость размораживать холодильник. Мороженые продукты не прилипают к стенкам камеры, этикетки на них хорошо читаются, и участок хранения продуктов остается чистым и аккуратным. Контроль распределения температуры в приборах No!Frost позволяет сохранять свежесть продуктов более длительное время. В сочетании с функцией

чувство

эта функция контроля не только отслеживает работу датчика, но и обеспечивает охлаждение именно там, где это необходимо, тем самым повышая эффективность использования энергии.

A. Холодильная камера

Полки / место для полок

Многопоточная система подачи холодного

воздуха

Воздухозаборник многопоточной системы

2a.

(Multi!flow)

холодного воздуха Лампочки

2b.

Плафон

2c.

Зона впуска воздуха

2d.

Отделение охлаждения (температура ниже

температуры холодильника) Паспортная табличка

Съемная полочка с держателем для бутылок

Разделитель

Дверные полочки

Сетка антибактериального фильтра

11.

Контейнер для фруктов и овощей

12.

Разделитель для ящика для фруктов и овощей

12a.

B. МОРОЗИЛЬНАЯ КАМЕРА

Верхняя корзина (зона замораживания)

Ванночка для льда

Корзина для хранения замороженных продуктов

10.

Лотки в дверце морозильной камеры (для пиццы

13.

и других продуктов с коротким сроком хранения)

C. Панель управления и ЖКдисплей Внимание:

Количество полок и дизайн принадлежностей могут меняться в зависимости от модели. Все полки внутри холодильника и в его дверце являются съемными.

Не кладите продукты так, чтобы они закрывали зону всасывания (2d) и выпускные отверстия воздуха (2a).

No frost

. Это устройство

6е

RUS

Внимание: Принадлежности холодильной/ морозильной камер нельзя мыть в посудомоечной машине.

Антибактериальный

фильтр обеспечивает высокую степень гигиены внутри холодильника за счет непрерывной очистки циркулирующего воздуха от бактерий. Выньте его из коробки (в ящике для фруктов и овощей, поз. 12) и вставьте в сетку (поз. 11). Выполняйте замену фильтра каждые 6 месяцев.

Выньте фильтр вместе с сеткой и удалите всё

вместе в отходы. Замените фильтр и сетку на новые фильтры и сетки.

Описание процедуры замены прилагается в

комплекте с фильтром. Фильтр такого типа можно приобрести в наших сервисных центрах.

ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИџ

Кнопки включения/выключения камер, меню, выбора и подтверждения

Кнопка включения/выключения дежурного

режима холодильной камеры Кнопка работы с меню

Клавиша включения / выключения всего

холодильника Кнопка увеличения температуры в выбранной

камере Кнопка подтверждения выбора

Кнопка уменьшения температуры в выбранной

камере.

Пиктограммы функций и настроек

Функции и настройки, задаваемые для холодильной камеры

Пиктограммы (символы) режимов работы изделия, сигналов тревоги и неисправностей

Функции и параметры морозильной камеры.

Включение прибора: Отключение прибора:

(Вкл.!Вкл.)

Настройка температуры:

холодильной или морозильной камере, нажимайте кнопку меню, пока не появится символ температуры холодильной или морозильной камеры (символ будет мигать).

Затем измените температуру, нажимая кнопки +/!, и подтвердите температуру, нажав кнопку “OK”.

Индикация температуры холодильной и морозильной камер.

Температуру внутри холодильной камеры можно регулировать в пределах от +2°C до + 8°C. Температуру внутри морозильной камеры можно регулировать в пределах от !16°C до !24°C.

Нажмите кнопку On/Off (Вкл/Выкл)

Снова нажмите клавишу On!Off

Чтобы изменить температуру в

RUS

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Когда прибор подключен к сети питания, дисплей освещается, и в течение нескольких секунд на нем отображаются все значки. Загорается и мигает заводская установка температуры морозильной камеры !18°C, появляется символ . Загорается температура холодильной камеры +5°C (заводская установка). Когда прибор пытается достичь температуры, установленной на заводе, горит символ предупреждения , раздается звуковой сигнал и мигает символ температуры на дисплее морозильной камеры (! !). Это указывает на то, что прибор еще не достиг оптимальной температуры для хранения продуктов. Нажмите и удерживайте кнопку , пока звуковой сигнал не отключится. Значок исчезает, когда температура в морозильной камере опускается до !12°C, на дисплее появится температура !18°C, при которой можно загружать продукты в морозильное отделение. После включения холодильнику требуется 2!3 часа для достижения температуры, необходимой для хранения обычного количества продуктов в холодильной камере.

Внимание:

Если поместить в холодильник продукты до того, как

•

будет достигнута требуемая температура, они могут испортиться. Задание температуры холодильной и морозильной

•

камер ниже рекомендуемого значения не приводит к более быстрому охлаждению камер. Встроенное устройство контроля внешней влажности

•

предотвращает конденсацию влаги на передних краях

стенок. То, что внешние поверхности иногда оказываются теплыми, считается нормальным явлением. Внутреннее освещение загорается, когда открывается дверь холодильника. Если дверца остается открытой в течение 10 минут, лампочка выключается.

ИНСТРУКЦИИ ПО ВЫБОРУ РЕЖИМОВ РАБОТЫ

Пока температура в морозильной камере не опустится до !12°C, функции недоступны.

Функции и настройки, задаваемые для холодильной камеры.

Открыта дверца холодильной камеры

Заданная температура холодильной камеры

Быстрое охлаждение

Данный режим необходимо включить, прежде чем замораживать свежие продукты. Для включения режима необходимо нажать несколько раз кнопку menu, пока на дисплее не появится

символ быстрого охлаждения . Этот символ будет мигать, нажмите кнопку ОК для

подтверждения выбора. Эта функция отключается автоматически через 6 часов или вручную при повторении операции.

В случае длительного отсутствия

В данном режиме отключается охлаждение в холодильной камере в случае Вашего длительного отсутствия. Для включения функции необходимо нажать несколько раз клавишу, пока на дисплее не появится символ

отпуска . Для подтверждения нажмите клавишу OK. Чтобы восстановить предыдущую настройку, повторите указанные операции.

Внимание:

необходимо вынуть из холодильной камеры скоропортящиеся продукты и оставить дверь закрытой, т.к. в холодильнике будет поддерживаться температура, необходимая для предотвращения появления неприятных запахов

On/Off (Вкл/Выкл)

Эта функция выключает морозильную и холодильную камеры. Для активации дежурного режима следует нажать и удерживать в течение 3 секунд кнопку On!Off (Вкл./Выкл.). На дисплее появятся две черточки, указывая на то, что прибор находится в дежурном режиме. Для отключения этой функции выполните ту же самую процедуру так, чтобы на пиктограмме высветилось значение ранее заданной температуры. Когда прибор находится в дежурном режиме, лампочка внутри холодильной камеры не горит. Помните, что эта операция не отключает подачу напряжения на прибор.

Функция Fridge Standby (дежурный режим)

Эта функция выключает холодильную камеру, при этом морозильная камера продолжает работать. Для активации дежурного режима следует нажать и удерживать в течение 3 секунд кнопку “Fridge stand!by”. Чтобы вновь включить холодильную камеру, выполняйте те же действия, пока на дисплее не появится ранее заданная температура. Когда холодильная камера находится в режиме ожидания (Stand! by), ее освещение выключено.

после включения этого режима
