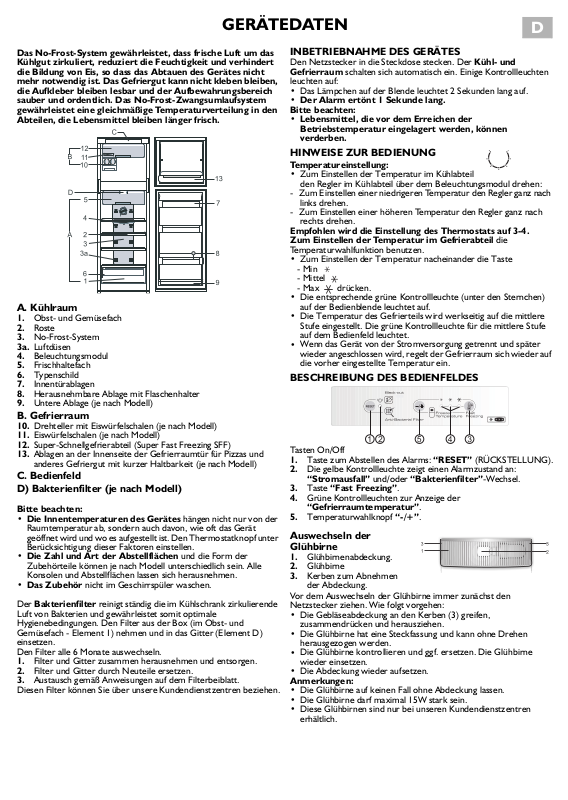

GERÄTEDATEN
D
Das No-Frost-System gewährleistet, dass frische Luft um das
Kühlgut zirkuliert, reduziert die Feuchtigkeit und verhindert
die Bildung von Eis, so dass das Abtauen des Gerätes nicht
mehr notwendig ist. Das Gefriergut kann nicht kleben bleiben,
die Aufkleber bleiben lesbar und der Aufbewahrungsbereich
sauber und ordentlich. Das No-Frost-Zwangsumlaufsystem
gewährleistet eine gleichmäßige Temperaturverteilung in den
Abteilen, die Lebensmittel bleiben länger frisch.
A. Kühlraum
Obst- und Gemüsefach
1.
Roste
2.
No-Frost-System
3.
Luftdüsen
3a.
Beleuchtungsmodul
4.
Frischhaltefach
5.
Typenschild
6.
Innentürablagen
7.
Herausnehmbare Ablage mit Flaschenhalter
8.
Untere Ablage (je nach Modell)
9.
B. Gefrierraum
Drehteller mit Eiswürfelschalen (je nach Modell)
10.
Eiswürfelschalen (je nach Modell)
11.
Super-Schnellgefrierabteil (Super Fast Freezing SFF)
12.
Ablagen an der Innenseite der Gefrierraumtür für Pizzas und
13.
anderes Gefriergut mit kurzer Haltbarkeit (je nach Modell)
C. Bedienfeld
D) Bakterienfilter (je nach Modell)
Bitte beachten:
• Die Innentemperaturen des Gerätes
Raumtemperatur ab, sondern auch davon, wie oft das Gerät
geöffnet wird und wo es aufgestellt ist. Den Thermostatknopf unter
Berücksichtigung dieser Faktoren einstellen.
• Die Zahl und Art der Abstellflächen
Zubehörteile können je nach Modell unterschiedlich sein. Alle
Konsolen und Abstellflächen lassen sich herausnehmen.
•Das Zubehör
Der
Bakterienfilter
Luft von Bakterien und gewährleistet somit optimale
Hygienebedingungen. Den Filter aus der Box (im Obst- und
Gemüsefach - Element 1) nehmen und in das Gitter (Element D)
einsetzen.
Den Filter alle 6 Monate auswechseln.
Filter und Gitter zusammen herausnehmen und entsorgen.
1.
Filter und Gitter durch Neuteile ersetzen.
2.
Austausch gemäß Anweisungen auf dem Filterbeiblatt.
3.
Diesen Filter können Sie über unsere Kundendienstzentren beziehen.
nicht im Geschirrspüler waschen.
reinigt ständig die im Kühlschrank zirkulierende
hängen nicht nur von der
und die Form der
INBETRIEBNAHME DES GERÄTES
Den Netzstecker in die Steckdose stecken. Der
Gefrierraum
leuchten auf:
Das Lämpchen auf der Blende leuchtet 2 Sekunden lang auf.
•
• Der Alarm ertönt 1 Sekunde lang.
Bitte beachten:
• Lebensmittel, die vor dem Erreichen der
Betriebstemperatur eingelagert werden, können
verderben.
schalten sich automatisch ein. Einige Kontrollleuchten
Kühl- und
HINWEISE ZUR BEDIENUNG
Temperatureinstellung:
Zum Einstellen der Temperatur im Kühlabteil
•
den Regler im Kühlabteil über dem Beleuchtungsmodul drehen:
- Zum Einstellen einer niedrigeren Temperatur den Regler ganz nach
links drehen.
- Zum Einstellen einer höheren Temperatur den Regler ganz nach
rechts drehen.
Empfohlen wird die Einstellung des Thermostats auf 3-4.
Zum Einstellen der Temperatur im Gefrierabteil
Temperaturwahlfunktion benutzen.
Zum Einstellen der Temperatur nacheinander die Taste
•
- Min
- Mittel
- Max drücken.
Die entsprechende grüne Kontrollleuchte (unter den Sternchen)
•
auf der Bedienblende leuchtet auf.
Die Temperatur des Gefrierteils wird werkseitig auf die mittlere
•
Stufe eingestellt. Die grüne Kontrollleuchte für die mittlere Stufe
auf dem Bedienfeld leuchtet.
Wenn das Gerät von der Stromversorgung getrennt und später
•
wieder angeschlossen wird, regelt der Gefrierraum sich wieder auf
die vorher eingestellte Temperatur ein.
die
BESCHREIBUNG DES BEDIENFELDES
Tasten On/Off
Taste zum Abstellen des Alarms:
1.
Die gelbe Kontrollleuchte zeigt einen Alarmzustand an:
2.
“Stromausfall”
Taste
3.
4.
5.
“Fast Freezing”
Grüne Kontrollleuchten zur Anzeige der
“Gefrierraumtemperatur”
Temperaturwahlknopf
und/oder
.
“-/+”
“RESET”
“Bakterienfilter”
.
.
(RÜCKSTELLUNG).
-Wechsel.
Auswechseln der
Glühbirne
Glühbirnenabdeckung.
1.
Glühbirne
2.
Kerben zum Abnehmen
3.
der Abdeckung.
Vor dem Auswechseln der Glühbirne immer zunächst den
Netzstecker ziehen. Wie folgt vorgehen:
Die Gebläseabdeckung an den Kerben (3) greifen,
•
zusammendrücken und herausziehen.
Die Glühbirne hat eine Steckfassung und kann ohne Drehen
•
herausgezogen werden.
Die Glühbirne kontrollieren und ggf. ersetzen. Die Glühbirne
•
wieder einsetzen.
Die Abdeckung wieder aufsetzen.
•
Anmerkungen:
Die Glühbirne auf keinen Fall ohne Abdeckung lassen.
•
Die Glühbirne darf maximal 15W stark sein.
•
Diese Glühbirnen sind nur bei unseren Kundendienstzentren
•
erhältlich.
ANLEITUNGEN ZUR FUNKTIONSWAHL
Funktionen und Einstellungen
Alarmabschaltung
Schnellgefrieren
von frischen Lebensmitteln aktiviert werden. Zum
Aktivieren dieser Funktion die Taste
(Schnellgefrieren) drücken.
- Die drei Kontrolllämpchen für die Alarmanzeige auf
der Blende leuchten gleichzeitig auf. Diese Funktion
schaltet sich automatisch nach ca. 18 Stunden ab. Sie
kann auch vorher abgeschaltet werden:
- erneut die Taste
Kontrollleuchten der Temperatureinstellung zeigen
wieder die vorher eingestellte Temperatur an.
- Die Taste zum Einstellen der Gefrierraumtemperatur
drücken.
Temperaturwahl - Es stehen drei Temperaturstufen zur
Auswahl (Niedrig, Mittel, Hoch), die durch
Drücken der Temperaturwahltaste gewählt werden .
Der Alarm des
Kontrollleuchte (2) leuchtet fix) weist auf den
notwendigen Filterwechsel hin. Nach dem Auswechseln
des Filters ungefähr 5 Sekunden lang die Taste
“RESET”
abschaltet.
Alarm
“Stromausfall”
der Stromversorgung hält das Gerät automatisch die
Temperaturschwankungen im Gefrierraum unter
Kontrolle. Sobald die Stromversorgung wieder
funktioniert, wird der Alarm
wenn die Temperatur über den zulässigen Grenzwert
angestiegen ist. Dabei passiert Folgendes:
- Blinken der gelben Kontrollleuchte (2).
- Ertönen eines Signaltons.
Wenn sich der Alarm
empfohlen, wie folgt vorzugehen:
- Ist das Gefriergut nicht mehr tiefgefroren, aber noch
kalt, muss es sofort in den Kühlschrank gegeben und
binnen 24 Stunden verbraucht werden.
- Falls die Lebensmittel im Gefrierraum gefroren sind,
waren sie wahrscheinlich infolge der Stromunterbrechung
angetaut und sind nach Rückkehr der Stromversorgung
wieder gefroren. Erneut gefrorene Lebensmittel haben
einen verminderten Nährstoffgehalt und können auch
nicht mehr unbedenklich verzehrt werden.
Hinweis:
stellt keine Garantie für die Qualität und
Unbedenklichkeit der Lebensmittel dar, sondern weist
lediglich darauf hin, dass der einwandfreie Zustand der
Lebensmittel im Kühl- und Gefrierraum überprüft
werden muss.
Zum Abstellen des Alarms die Taste
etwa 3 Sekunden lang drücken, bis die Kontrollleuchte
erlischt.
Die normalen Betriebstemperaturen werden
wiederhergestellt und der Signalton verstummt.
: Diese Funktion muss vor dem Einfrieren
“Fast Freezing”
“Fast Freezing”
“Bakterienfilters”
drücken; Die
(die gelbe
drücken, bis sich die Kontrollleuchte
Im Falle einer Unterbrechung
“Stromausfall”
“Stromausfall”
Die Aktivierung des Alarms
einschaltet, wird
“Stromausfall”
“RESET”
aktiviert,
Andere Funktionsstörungen, die von den
Kontrollleuchten angezeigt werden.
Bei einer Funktionsstörung des Gerätes beginnen alle
Kontrollleuchten der Temperatureinstellung zu blinken und ein
Signalton ertönt. Nach dem Drücken der
Alarmdeaktivierungstaste
“RESET”
verstummt der Signalton,
die Kontrollleuchte leuchtet auf und der Alarmcode kann
festgestellt werden. In der folgenden Tabelle sind die häufigsten
Alarmcodes angeführt.
Wird die Taste
“RESET”
ausgelassen, blinken die Lämpchen, bis
die Störung behoben ist. Tritt einer der unten angeführten
Alarme auf, sind Funktionen wie die Temperatureinstellung und
das Schnellgefrieren gesperrt, solange die Störung nicht behoben
ist. Werden mehrere Alarme gleichzeitig aktiviert, wird der
Alarm mit der höchsten Priorität angezeigt.
(Der Code 01 entspricht der maximalen Priorität).
Priorität des Alarms Alarm
Verdunstungssensor defekt 01 Nein
Gefrierraumsensor defekt 02
Alarm “Erhöhte
Temperatur” im Gefrierraum
Alarm Tür offen 04
code
03
Kontrollleuchten der
Temperatureinstellung an
Minimale
Kühllei-
Mittlere
Kühllei-
stung
MIN
Ja
Ja Ja
Ja Ja Ja
Maximale
stung
MED
Ja
Nein Nein
Den Alarmcode (zwischen 01 und 04) feststellen:
Kann der Benutzer die Ursache des Alarms mit dem Code 04
•
beseitigen und die Tür ganz schließen.
Alarmcode 03: Dieser Alarmzustand wird bei Erreichen der
•
erforderlichen Mindestkühltemperatur aufgehoben.
Andere Alarme (Code 01, 02) - Den Kundendienst
•
verständigen und den Alarmcode angeben.
Erweiterung des Fassungsvermögens des Gefrierraums
Bei einigen Gerätemodellen lässt sich das Fassungsvermögen des
Gefrierabteils vergrößern:
- indem man die Ablage mit dem Drehteller herausnimmt,
- indem man nur den Drehteller herausnimmt.
Vorgehensweise gemäß nebenstehenden Abbildungen.
Herstellung von Eiswürfeln
Je nach Modell:
Mit Drehteller und Eiswürfelschalen
Den Drehteller herausnehmen, die Schalen zu ca. 3/4 mit
•
Wasser füllen und den Teller wieder in das Gerät stellen.
Durch Drehten des Knopfes werden die Eiswürfel automatisch
•
in den Eiswürfelbehälter ausgeworfen.
Mit einer Eiswürfelschale
Die Schale zu 3/4 mit Wasser füllen und in das
•
Schnellgefrierfach (SFF) des Gefrierraums geben.
Zum Herausnehmen der Schale auf keinen Fall ein Messer oder
•
andere scharfkantige Gegenstände zu Hilfe nehmen.
Kühllei-
stung
MAX
Nein
Nein
5019 636 01001
