Whirlpool AMD 320, AMD 324, AMD 324/1, AMD 323, AMD 322 User Manual

25

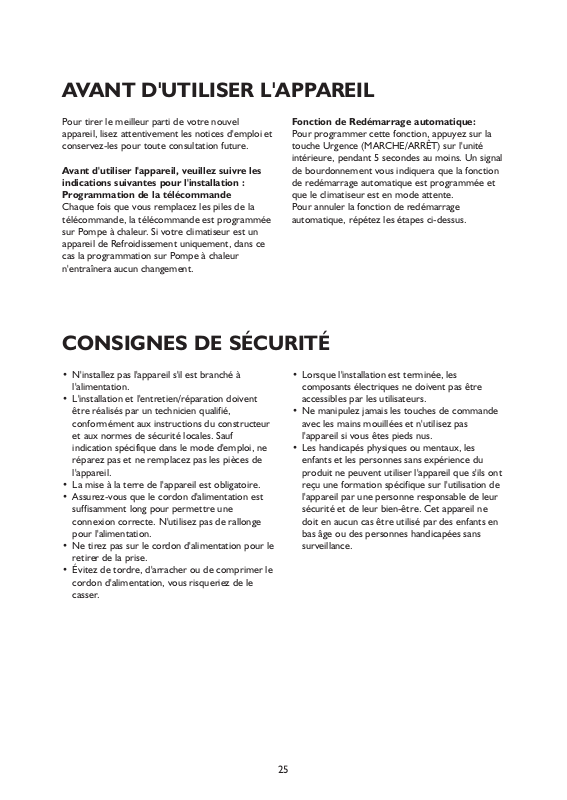

AVANT D'UTILISER L'APPAREIL

Pour tirer le meilleur parti de votre nouvel
appareil, lisez attentivement les notices d'emploi et
conservez-les pour toute consultation future.

Avant d'utiliser l'appareil, veuillez suivre les
indications suivantes pour l'installation :
Programmation de la télécommande

Chaque fois que vous remplacez les piles de la
télécommande, la télécommande est programmée
sur Pompe à chaleur. Si votre climatiseur est un
appareil de Refroidissement uniquement, dans ce
cas la programmation sur Pompe à chaleur
n'entraînera aucun changement.

Fonction de Redémarrage automatique:

Pour programmer cette fonction, appuyez sur la
touche Urgence (MARCHE/ARRÊT) sur l'unité
intérieure, pendant 5 secondes au moins. Un signal
de bourdonnement vous indiquera que la fonction
de redémarrage automatique est programmée et
que le climatiseur est en mode attente.
Pour annuler la fonction de redémarrage
automatique, répétez les étapes ci-dessus.

CONSIGNES DE SÉCURITÉ

• N'installez pas l'appareil s'il est branché à
l'alimentation.

• L'installation et l'entretien/réparation doivent
être réalisés par un technicien qualifié,
conformément aux instructions du constructeur
et aux normes de sécurité locales. Sauf
indication spécifique dans le mode d'emploi, ne
réparez pas et ne remplacez pas les pièces de
l'appareil.

• La mise à la terre de l'appareil est obligatoire.

• Assurez-vous que le cordon d'alimentation est
suffisamment long pour permettre une
connexion correcte. N'utilisez pas de rallonge
pour l'alimentation.

• Ne tirez pas sur le cordon d'alimentation pour le
retirer de la prise.

• Évitez de tordre, d'arracher ou de comprimer le
cordon d'alimentation, vous risqueriez de le
casser.

• Lorsque l'installation est terminée, les
composants électriques ne doivent pas être
accessibles par les utilisateurs.

• Ne manipulez jamais les touches de commande
avec les mains mouillées et n'utilisez pas
l'appareil si vous êtes pieds nus.

• Les handicapés physiques ou mentaux, les
enfants et les personnes sans expérience du
produit ne peuvent utiliser l'appareil que s'ils ont
reçu une formation spécifique sur l'utilisation de
l'appareil par une personne responsable de leur
sécurité et de leur bien-être. Cet appareil ne
doit en aucun cas être utilisé par des enfants en
bas âge ou des personnes handicapées sans
surveillance.

26

• Cet appareil a été réalisé avec des matériaux
recyclables ou réutilisables. La mise au rebut
doit être effectuée conformément aux
réglementations locales en matière de recyclage
des déchets. Avant la mise au rebut, assurez­vous de couper le cordon d'alimentation afin que
l'appareil ne puisse pas être réutilisé.

• Pour obtenir de plus amples détails au sujet du
traitement, de la récupération et du recyclage
de cet appareil, veuillez vous adresser au bureau
compétent de votre commune, à la société de
collecte des déchets ou directement à votre
revendeur.

MISE AU REBUT DE L'EMBALLAGE

• Les matériaux d'emballage sont 100%
recyclables et portent le symbole de recyclage

. Les différentes parties de l'emballage ne
doivent pas être jetées dans la nature, mais
doivent être mises au rebut conformément aux
réglementations locales.

MISE AU REBUT DE L'APPAREIL

• Cet appareil porte le symbole du recyclage
conformément à la Directive Européenne
2002/96/CE concernant les Déchets
d'Equipements Electriques et Electroniques
(DEEE ou WEEE).

• En procédant correctement à la mise au rebut
de cet appareil, vous contribuerez à empêcher
toute conséquence nuisible pour
l'environnement et la santé de l'homme.

• Le symbole présent sur l'appareil ou sur la
documentation qui l'accompagne indique que ce
produit ne peut en aucun cas être traité comme
déchet ménager. Il doit par conséquent être
remis à un centre de collecte des déchets chargé
du recyclage des équipements électriques et
électroniques.

CONSEILS POUR LA PROTECTION DE
L'ENVIRONNEMENT

PRÉCAUTIONS POUR LE CLIMATISEUR

Veuillez respecter strictement les instructions
suivantes :

• Une exposition longue et directe à l'air frais peut
être nocive pour la santé. Il est conseillé de
régler les lames de manière à éviter l'air frais
direct et à le diriger vers la pièce.

• Ne dirigez jamais le flux d'air vers des brûleurs
ou des cuisinières à gaz.

• En cas de dysfonctionnement, éteignez d'abord
l'appareil en appuyant sur la touche
MARCHE/ARRÊT de la télécommande, puis
débranchez-le du secteur.

• Ne posez aucun objet sur l'unité extérieure.

27

DESCRIPTION DU PRODUIT

Unité intérieure

1. Bouche d'entrée de l'air

2. Panneau avant

3. Afficheur

4. Boîtier électrique

5. Sortie d'air

6. Touche de réinitialisation de surveillance du

filtre

7. Déflecteur vertical

8. Déflecteur horizontal

9. Filtre à air

10.Télécommande

Unité extérieure

11. Bouche d'entrée de l'air

12. Conduites et cordon d'alimentation

13. Tuyau de vidange

Remarque : Vidange de l'eau de condensation

en mode REFROIDISSEMENT ou
DÉSHUMIDIFICATION.

14. Bouche de sortie de l'air

Les images du mode d'emploie se basent sur les vues externes des modèles standard. La forme et la
conception peuvent varier en fonction du modèle.

28

DESCRIPTION DES INDICATEURS DE
L'ÉCRAN DU PANNEAU DE COMMANDE

Indicateur de température (1)

Affiche la température réglée.

Indicateur de Fonctionnement (Run) (2)

Il s'allume lorsque le climatiseur est en marche.
Il clignote pendant le dégivrage.

Indicateur Minuteur (Timer) (3)

Il s'allume pendant le décompte du temps programmé.
Il s'éteint lorsque le décompte de fonctionnement se termine.

Indicateur Nuit (Sleep) (4)

Il s'allume pendant le mode nuit.

Indicateur de surveillance du filtre (5)

L'indicateur de surveillance du filtre clignote au bout de 240 heures d'utilisation pour vous rappeler
de nettoyer le filtre.
Après le nettoyage du filtre, appuyez sur la touche de réinitialisation située sur l'unité intérieur,
derrière la façade, afin d'interrompre le clignotement de l'indicateur de surveillance du filtre.

Touche d'Urgence MARCHE/ARRÊT (ON/OFF) (6)

Utilisez cette touche pour commander le climatiseur si la télécommande ne fonctionne pas.
Utilisez cette touche pour programmer ou annuler la fonction de redémarrage automatique.

Récepteur (7)

1

2 3 4 5 6 7

29

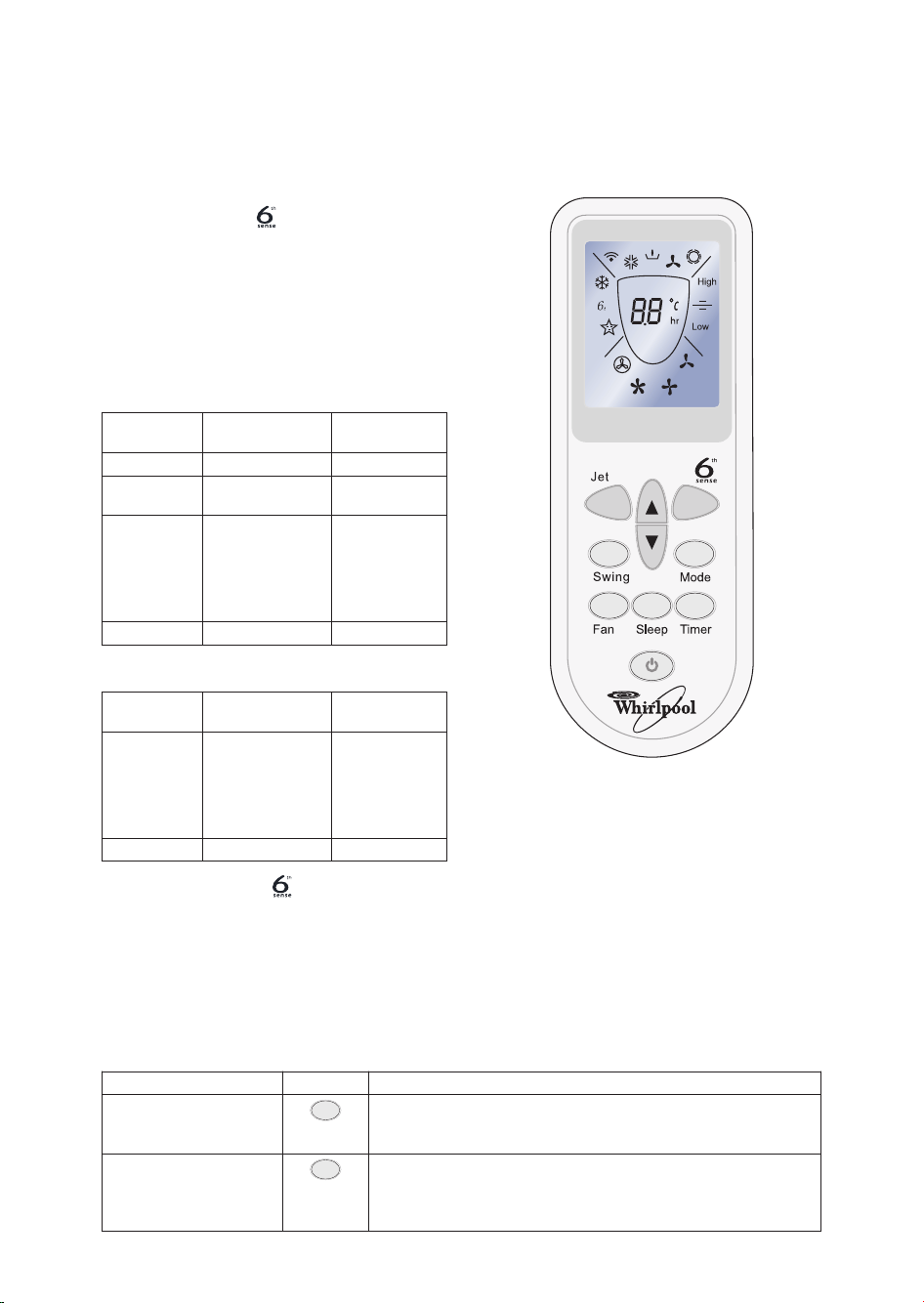

FONCTION ET INDICATEURS
DE LA TÉLÉCOMMANDE

1. Touche MARCHE/ARRÊT

Mettez en marche ou arrêtez l'appareil en
appuyant sur cette touche.

2. TOUCHE MINUTEUR (Timer)

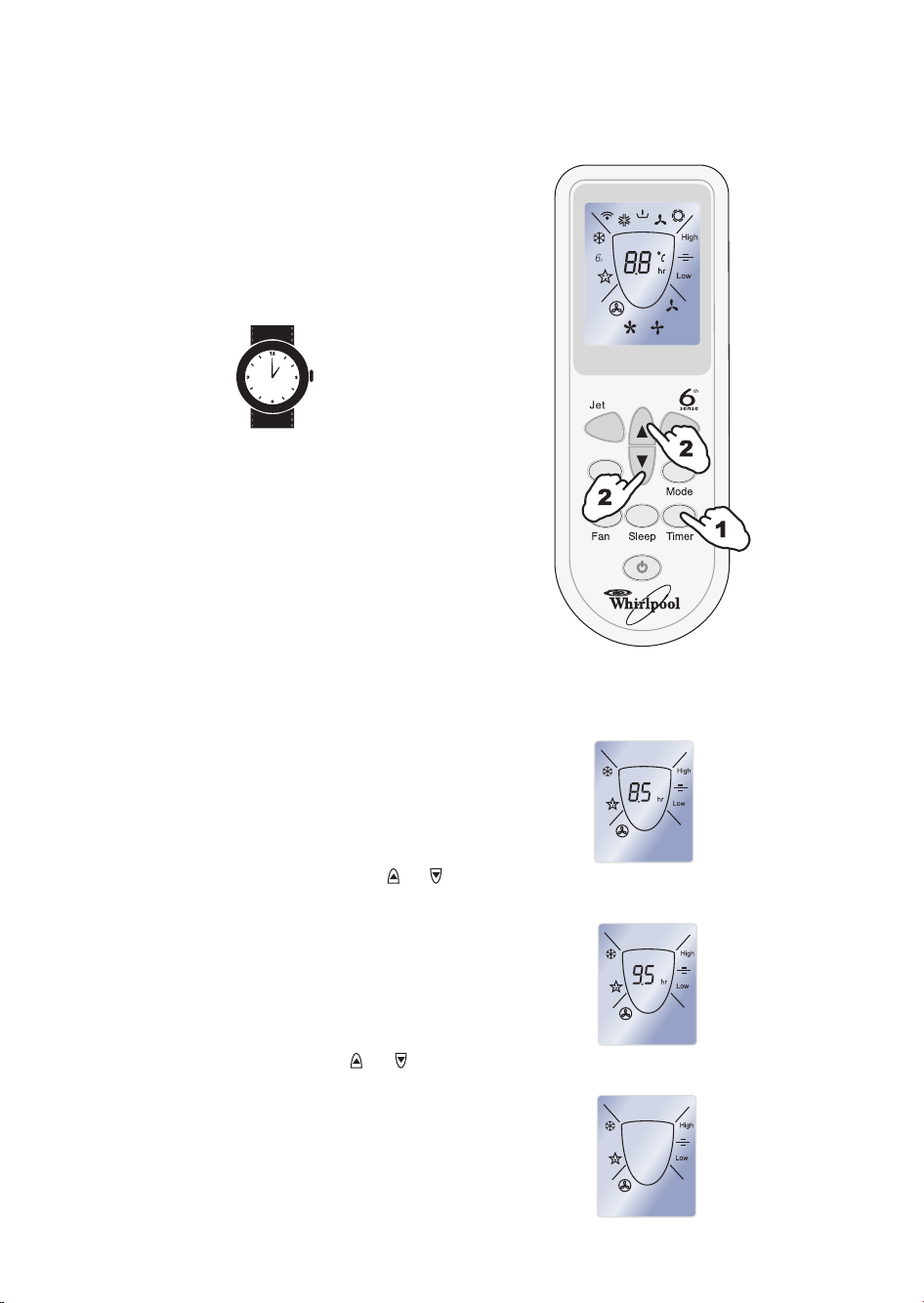

Utilisez cette touche pour régler ou annuler la
commande minuteur.

3-4. TOUCHES DE RÉGLAGE DE LA

TEMPÉRATURE AMBIANTE

Utilisez ces touches pour régler la température
ambiante. Utilisez cette touche pour programmer
le mode Minuteur.

5. TOUCHE MODE

Utilisez cette touche pour sélectionner le mode
de fonctionnement.

6. TOUCHE

Utilisée pour régler ou annuler le fonctionnement
6ème sens (également pendant la veille).

7. TOUCHE NUIT (Sleep)

Utilisez cette touche pour programmer ou
annuler le mode Nuit.

8. TOUCHE VENTILATEUR (Fan)

Utilisez cette touche pour régler la vitesse du
ventilateur en séquence automatique, rapide,
moyenne ou lente.

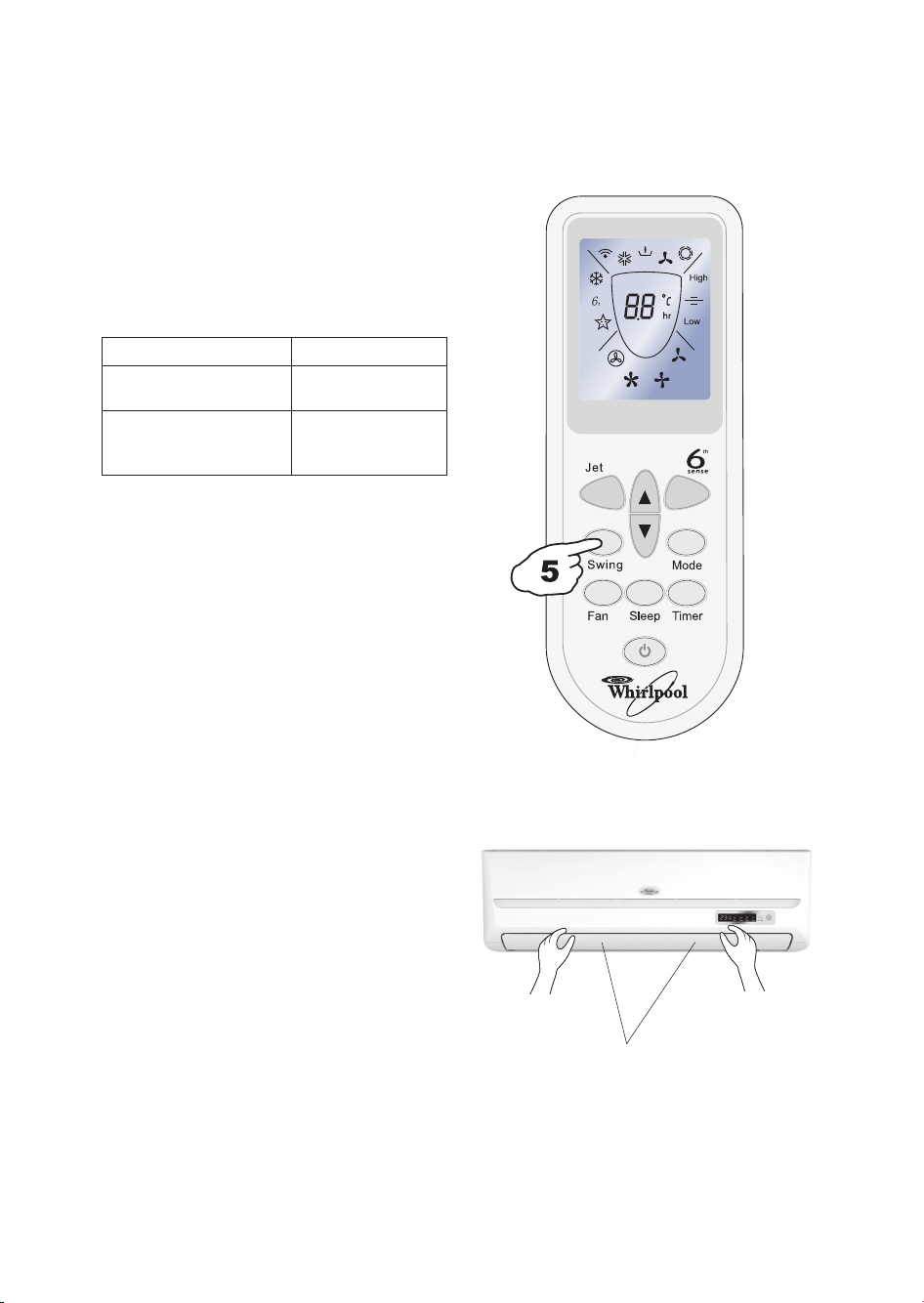

9. Touche OSCILLATION (Swing)

Utilisez cette touche pour arrêter ou démarrer
l'oscillation du déflecteur vertical et sélectionner
la direction du flux d'air (vers le haut/vers le bas).

10. TOUCHE JET

Utilisez cette touche pour démarrer ou arrêter le
refroidissement rapide. (La fonction de
refroidissement rapide se déclenche
automatiquement en mode ventilation rapide, à
une température programmée de 18°C).

10

6

5

3

2

1

4

9

8

7

SYMBOLES D'INDICATEUR SUR L'ÉCRAN
DE LA TÉLÉCOMMANDE

Indicateur Mode refroidissement

Indicateur Mode déshumidification

Indicateur Ventilateur uniquement

Indicateur Mode chauffage

Vitesse automatique de ventilation

Ventilation rapide

Ventilation moyenne vitesse

Ventilation lente

indicateur

Mode nuit

Jet indicateur

Transmission du signal

Affichage du réglage de la température
Affichage du réglage du minuteur

Indicateur du réglage de la température
(± 2 °C) en mode 6ème sens

30

RANGEMENT DE LA TÉLÉCOMMANDE ET
ASTUCES RELATIVES À SON UTILISATION

Comment introduire les piles

Retirez le couvercle des piles en le faisant glisser
dans le sens indiqué par le flèche.
Introduisez les piles en veillant à ce que les
polarités (+) et (-) des piles correspondent.
Replacez le couvercle dans sa position d'origine en
le faisant glisser.

Remarque :

• Utilisez 2 piles LR03 AAA (1,5 volt). N'utilisez
pas de piles rechargeables.
Remplacez les piles par des piles neuves d'un
type identique lorsque l'affichage n'est plus très
lisible.

• Si le remplacement s'effectue en moins d'une
minute, la télécommande conservera en
mémoire la programmation d'origine. Toutefois,
si le remplacement des piles dure plus de 3
minutes, la programmation sera effacée et le
minuteur affichera Zéro.

Comment retirer les piles

Retirez le couvercle des piles en le faisant glisser
dans le sens indiqué par le flèche.
Appuyez légèrement avec vos doigts sur le pôle
positif de la pile, puis sortez les piles de leur
logement.
Cette opération doit être réalisée par des adultes
uniquement. Empêchez les enfants de jouer avec
les piles pour éviter qu'ils ne risquent de les avaler.

Élimination des piles

Veuillez déposer les piles usagées au point de
collecte dédié à cet effet.

Pour faire fonctionner le climatiseur, pointez la
télécommande vers le récepteur.
La télécommande a un rayon d'action de 7 mètres.

Récepteur

31

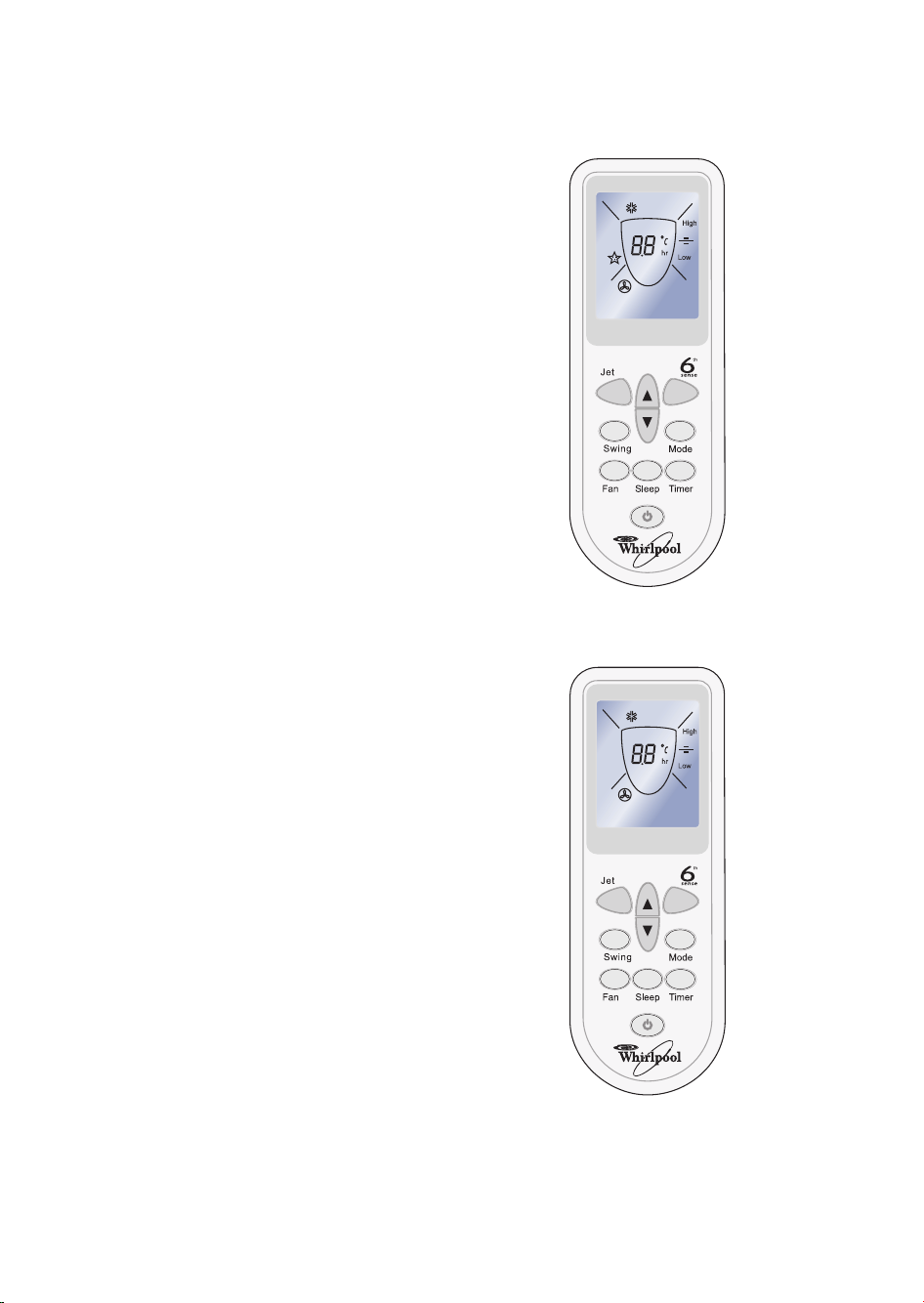

NOTICE D'UTILISATION

Modes de fonctionnement

1. Sélection du mode

Chaque fois que vous appuyez sur la touche
MODE, le mode de fonctionnement bascule selon
la séquence indiquée ci-dessous :

REFROIDISSEMENT → DÉSHUMIDIFICATION →

VENTILATION UNIQUEMENT → CHAUFFAGE

↑

Le mode Chauffage n'est pas disponible sur le
climatiseur de refroidissement uniquement.

2. Mode "VENTILATION"

Chaque fois que vous appuyez sur la touche
"VENTILATION", la vitesse de ventilation bascule
selon la séquence suivante :

Auto → High (rapide) → Medium (moyenne) →

Low (lente)

↑

En mode "VENTILATION UNIQUEMENT", seules
les vitesses "High" (rapide), "Medium" (moyenne)
et "Low" (lente) sont disponibles.
En mode "DÉSHUMIDIFICATION", le flux d'air est
programmé automatiquement sur "Low" (lente).
Dans ce cas, la touche "VENTILATION" ne
fonctionne pas.

3. Réglage de la température

Appuyez une fois pour augmenter la
température de 1°C
Appuyez deux fois pour abaisser la température de 1°C

*REMARQUE : Le mode Chauffage n'est PAS disponible sur les modèles de refroidissement
uniquement.

4. Allumage

Appuyez sur la touche lorsque le climatiseur reçoit le signal. L'indicateur RUNNING
(FONCTIONNEMENT) de l'unité intérieure s'allume.

Pendant le changement de mode, attendez quelques secondes et répétez l'opération si l'appareil ne
répond pas la première fois.
Lorsque vous sélectionnez le fonctionnement en chauffage, le flux d'air démarre au bout de 2 à 5 minutes.

Plage des températures programmées disponibles :

*CHAUFFAGE, REFROIDISSEMENT 18°C~32°C

DÉSHUMIDIFICATION non programmable

VENTILATION UNIQUEMENT non programmable
