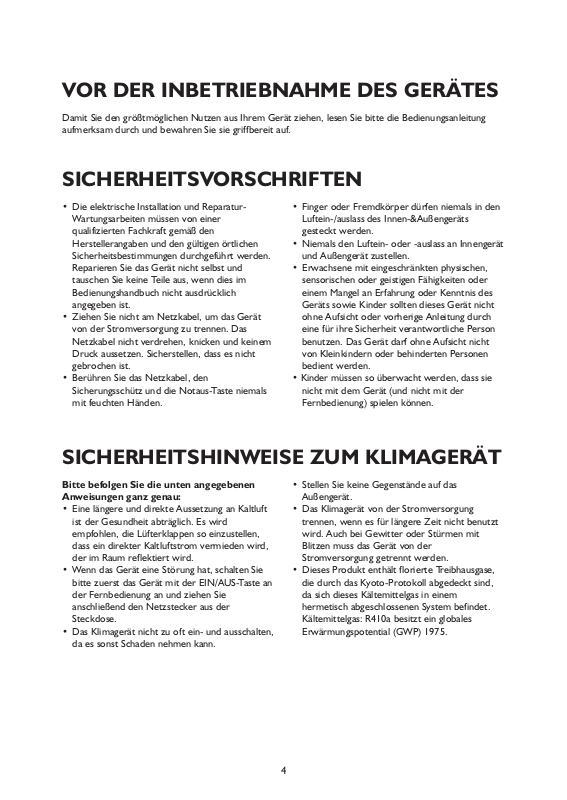

VOR DER INBETRIEBNAHME DES GERÄTES

Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte die Bedienungsanleitung
aufmerksam durch und bewahren Sie sie griffbereit auf.

SICHERHEITSVORSCHRIFTEN

• Die elektrische Installation und Reparatur­Wartungsarbeiten müssen von einer
qualifizierten Fachkraft gemäß den
Herstellerangaben und den gültigen örtlichen
Sicherheitsbestimmungen durchgeführt werden.
Reparieren Sie das Gerät nicht selbst und
tauschen Sie keine Teile aus, wenn dies im
Bedienungshandbuch nicht ausdrücklich
angegeben ist.

• Ziehen Sie nicht am Netzkabel, um das Gerät
von der Stromversorgung zu trennen. Das
Netzkabel nicht verdrehen, knicken und keinem
Druck aussetzen. Sicherstellen, dass es nicht
gebrochen ist.

• Berühren Sie das Netzkabel, den
Sicherungsschütz und die Notaus-Taste niemals
mit feuchten Händen.

• Finger oder Fremdkörper dürfen niemals in den
Luftein-/auslass des Innen-&Außengeräts
gesteckt werden.

• Niemals den Luftein- oder -auslass an Innengerät
und Außengerät zustellen.

• Erwachsene mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder
einem Mangel an Erfahrung oder Kenntnis des
Geräts sowie Kinder sollten dieses Gerät nicht
ohne Aufsicht oder vorherige Anleitung durch
eine für ihre Sicherheit verantwortliche Person
benutzen. Das Gerät darf ohne Aufsicht nicht
von Kleinkindern oder behinderten Personen
bedient werden.

• Kinder müssen so überwacht werden, dass sie
nicht mit dem Gerät (und nicht mit der
Fernbedienung) spielen können.

4

SICHERHEITSHINWEISE ZUM KLIMAGERÄT

Bitte befolgen Sie die unten angegebenen
Anweisungen ganz genau:

• Eine längere und direkte Aussetzung an Kaltluft
ist der Gesundheit abträglich. Es wird
empfohlen, die Lüfterklappen so einzustellen,
dass ein direkter Kaltluftstrom vermieden wird,
der im Raum reflektiert wird.

• Wenn das Gerät eine Störung hat, schalten Sie
bitte zuerst das Gerät mit der EIN/AUS-Taste an
der Fernbedienung an und ziehen Sie
anschließend den Netzstecker aus der
Steckdose.

• Das Klimagerät nicht zu oft ein- und ausschalten,
da es sonst Schaden nehmen kann.

• Stellen Sie keine Gegenstände auf das
Außengerät.

• Das Klimagerät von der Stromversorgung
trennen, wenn es für längere Zeit nicht benutzt
wird. Auch bei Gewitter oder Stürmen mit
Blitzen muss das Gerät von der
Stromversorgung getrennt werden.

• Dieses Produkt enthält florierte Treibhausgase,
die durch das Kyoto-Protokoll abgedeckt sind,
da sich dieses Kältemittelgas in einem
hermetisch abgeschlossenen System befindet.
Kältemittelgas: R410a besitzt ein globales
Erwärmungspotential (GWP) 1975.

• Dieses Gerät bestehen aus recyclingfähigem
oder wieder verwertbarem Material. Es muss
gemäß den örtlichen Vorschriften entsorgt
werden. Vor dem Entsorgen/Verschrotten den
Netzstecker ziehen und das Netzkabel
durchschneiden, um das Gerät unbrauchbar zu
machen.

• Wenden Sie sich für weitere Informationen
hinsichtlich Entsorgung, Wiederverwertung und
Recycling des Gerätes an die zuständigen lokalen
Behörden, an die städtische Müllabfuhr oder an
Ihren Fachhändler, bei dem Sie das Gerät
erworben haben.

ENTSORGEN DES
VERPACKUNGSMATERIALS

• Die Verpackung ist zu 100% wieder verwertbar
und ist mit dem Recycling-Symbol
gekennzeichnet . Werfen Sie das
Verpackungsmaterial deshalb nicht einfach fort,
sondern entsorgen Sie es auf die von den
verantwortlichen Stellen festgelegte Weise.

ENTSORGEN DES GERÄTES

• Das Gerät ist entsprechend der europäischen
Richtlinie 2002/96/CE zur Entsorgung von
elektrischen und elektronischen Geräten
(WEEE) gekennzeichnet.

• Indem Sie sicherstellen, dass dieses Gerät
korrekt entsorgt wird, helfen Sie mit,
potentiellen negativen Folgen für Umwelt und
menschliche Gesundheit vorzubeugen:

• Das Symbol auf dem Produkt oder der
beiliegenden Produktdokumentation weist
darauf hin, dass dieses Gerät nicht als normaler
Hausmüll behandelt werden darf. Es muss an
einer örtlichen Sammelstelle für Altgeräte
abgegeben werden, wo Elektro- und
Elektronikgeräte gelagert und recycelt werden.

HINWEISE ZUM UMWELTSCHUTZ

5

PRODUKTBESCHREIBUNG

Innengerät

1. Lufteinlass

2. Frontblende

3. Anzeigefeld

4. Luftauslass

5. Elektrischer Anschlusskasten

6. Ein/Aus-Schalter

7. Vertikale Lüfterklappe

8. Horizontale Lüfterklappe

9. Luftfilter

10.Fernbedienung

Außengerät

11. Lufteinlass

12. Leitungen und Netzkabel

13. Drainageschlauch

14. Luftauslass

Die Abbildungen in der Bedienungsanleitung beziehen sich auf Außenansichten der Standardmodelle; Form
und Design können sich modellabhängig ändern.

6

BESCHREIBUNG DER ANZEIGEN DER
BEDIENBLENDE

Temperaturanzeige (1)

Displays eingestellt und Raumtemperatur.

Betriebsanzeige (2)

Leuchtet bei Anschluss an das Stromnetz rot.
Sie leuchtet während des Betriebs weiß.

Heizanzeige (3)

Leuchtet im Heizmodus.

Kühlanzeige (4)

Leuchtet im Kühlmodus.

Entfeuchtungsanzeige (5)

Leuchtet im Entfeuchtungsmodus

Signalempfänger (6)

7

FUNKTIONEN UND ANZEIGEN
DER FERNBEDIENUNG

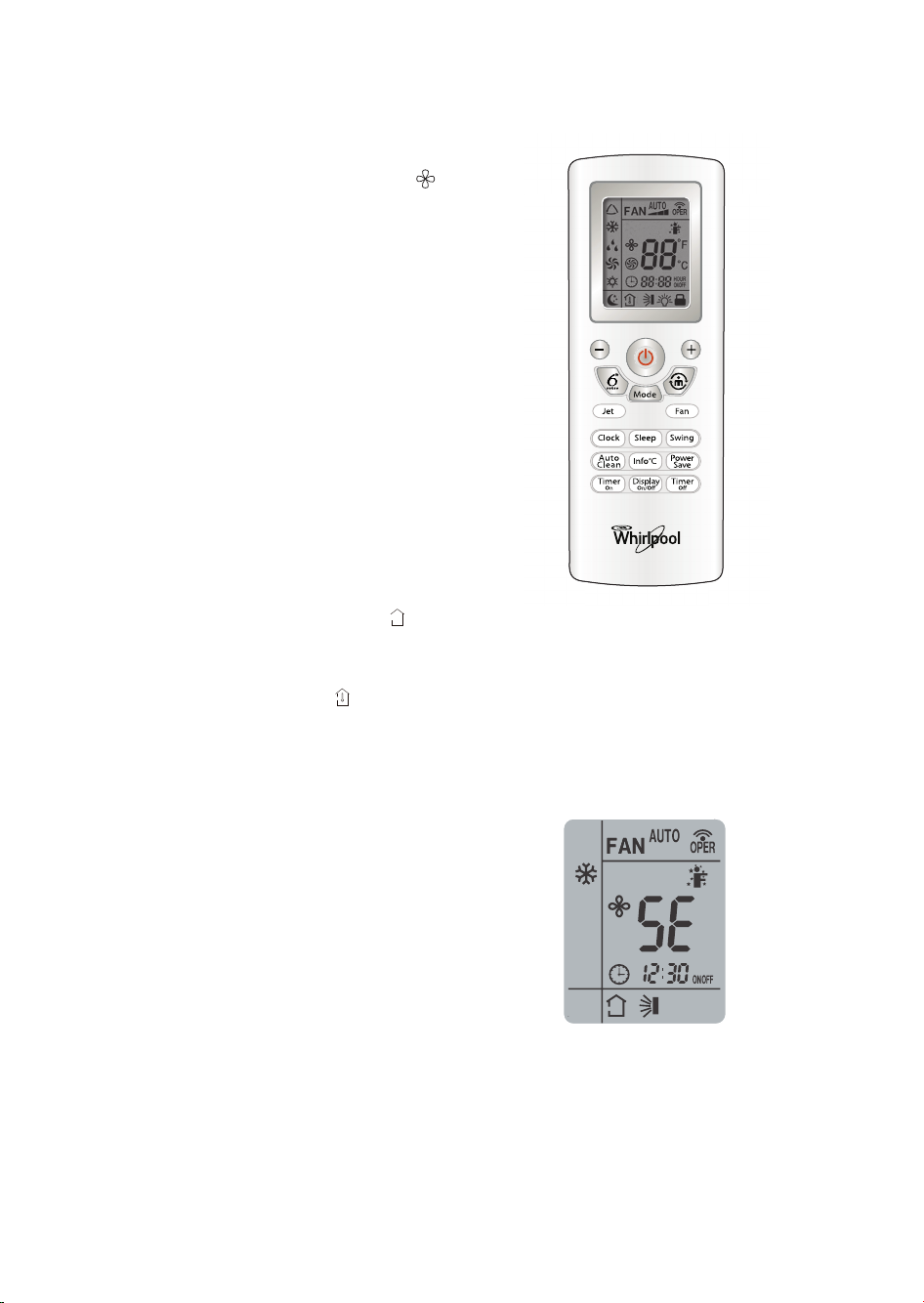

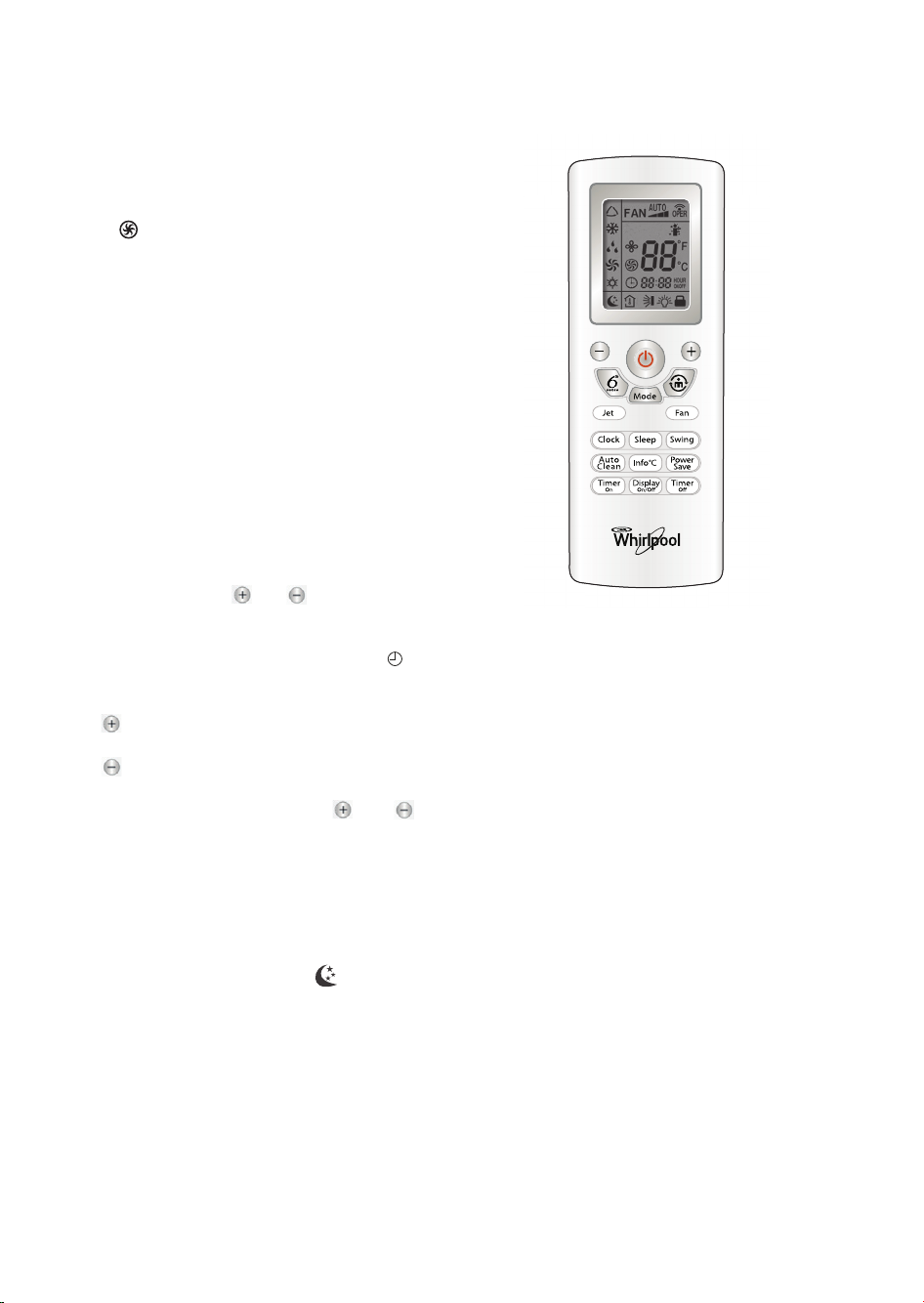

1. EIN/AUS-TASTE

Mit dieser Taste wird das Gerät ein- und
ausgeschaltet.

2-3.TASTEN ZUR WAHL DER

RAUMTEMPERATUR

Zur Einstellung der Temperatur.
Zur Einstellung der aktuellen Uhrzeit.
Zur Einstellung der Zeit im Timer-Modus.

4. TASTE MODE (Betriebsart)

Zur Auswahl der Betriebsart.

5. TASTE

Programmierung oder Abschaltung der
Funktion 6th Sense (6. Sinn).

6. TASTE

Programmierung oder Abschaltung der
Funktion Persl. Umgebung.

7. TASTE FAN (Ventilator)

Zur Wahl der Lüfterdrehzahl in der
Reihenfolge Auto, hoch, mittel oder niedrig.

8. TASTE SWING (Schwenken)

Zum Ein-/Ausschalten der vertikalen
Belüftungsklappen und Einstellung des
gewünschten Luftstroms nach oben oder
unten.

9. TASTE POWER SAVE
(ENERGIESPAREN)

Programmierung oder Abschaltung der
Funktion Persl. Umgebung.

10-11. TASTE TIMER ON und TIMER OFF

Zur Einstellung oder Abschaltung des Timers.

12. TASTE DISPLAY EIN/AUS

Zum Ein-/Ausschalten der Displaybeleuchtung
am Innengerät.

13. TASTE INFO °C

Zur Anzeige der Raumtemperatur oder zur
Einstellung der Temperatur an der
Bedienblende des Innengeräts.

14. TASTE AUTO CLEAN

Zur Einstellung oder Abschaltung der
Selbstreinigungsfunktion Auto Clean.

15. TASTE CLOCK

Zur Einstellung der Uhrzeit.

16. TASTE SLEEP

Zur Einstellung oder Abschaltung der Funktion
Schlaf (Sleep).

17. TASTE JET

Zum Starten und Stoppen der Funktionen
Schnellkühlen und Heizen.

2

5

17

16

15

14

13

11

1

3

4

6

7

8

9

10

12

8

9

ANZEIGEN AM DISPLAY DER
FERNBEDIENUNG

Anzeige Kühlen

Anzeige Entfeuchten

Anzeige nur Lüfter

Anzeige Heizen

Autom. Lüfterdrehzahl

Max. Lüfterdrehzahl

Mittl. Lüfterdrehzahl

Niedr. Lüfterdrehzahl

Anzeige Selbstreinigung (Auto Clean)

Anzeige Schwenken (Swing)

Anzeige Sperre

Anzeige

Anzeige Schlaf

Anzeige Pers. Umgebung

Anzeige Luftstrom (Jet)

Signalübertragung

Display Timer einstellen
Display aktuelle Zeit

Temperaturanzeige

Display-Anzeige Temperatur einstellen

Display Anzeige Raumtemperatur

Front panel Display. Beleuchtungsanzeige
Frontblende

FAN

FAN

FAN

FAN

°F

AUFBEWAHRUNG UND TIPPS FÜR DEN
EINSATZ DER FERNBEDIENUNG

Batterien einlegen

1. Lösen Sie die Schraube an der Batterieabdeckung.

Leicht auf den Batteriedeckel drücken und wie
gezeigt in Pfeilrichtung abnehmen.

2. Setzen Sie 2 AAA Batterien (1,5 V) in das Fach ein.

Auf die richtige Polung achten.

3. Das Batteriefach der Fernbedienung schließen.

Setzen Sie die Schraube wieder in die
Fernbedienung ein und ziehen Sie sie fest an.

Batterien entnehmen

Lösen Sie die Schraube und nehmen Sie das
Batteriefach in Pfeilrichtung ab.
Drücken Sie leicht mit den Fingern auf den Pluspol
der Batterie und ziehen Sie Batterien dann aus dem
Fach.
Dieser Vorgang darf nur von Erwachsenen ausgeführt
werden. Kinder dürfen die Batterien nicht aus der
Fernbedienung nehmen (Verschluckgefahr).

Batterien entsorgen

Bitte entsorgen Sie die Batterien an den
ausgewiesenen Sammelstellen Ihrer Gemeinde.

Vorsicht

• Beim Batterietausch keine neuen mit alten

Batterien oder unterschiedliche Batterietypen
mischen, da dies zu Fehlfunktionen an der
Fernbedienung kommen kann.

• Wird die Fernbedienung über einen längeren

Zeitraum nicht benutzt, die Batterien
herausnehmen zur Vermeidung eines Austretens
von Batteriesäure in die Fernbedienung.

• Die Fernbedienung innerhalb der Reichweite

benutzen.

• Die Fernbedienung mindestens 1 Meter von einem

Fernseher oder einem HiFi-Gerät entfernt halten.

• Funktioniert die Fernbedienung nach Einlegen der

neuen Batterien nicht, diese entnehmen und nach
etwa 30 Sekunden wieder einlegen.

• Besteht die Störung trotzdem weiter, neue

Batterien einsetzen.

• Zur Bedienung des Klimageräts die Fernbedienung

auf den Signalempfänger richten, um eine gute
Signalübertragung zu gewährleisten.

• Bei der Signalübertragung mit der Fernbedienung

blinkt das Symbol Sekunde lang. Zur
Empfangsbestätigung gibt das Gerät einen Signalton
ab.

• Die Fernbedienung kann die Klimaanlage bis zu
einer Entfernung von 7 Metern steuern.

• Nach jedem Batteriewechsel der Fernbedienung ist
diese automatisch auf die Betriebsart 6th Sense
geschaltet.

Signalempfänger

10

2

1

3

BETRIEBSART - BESCHREIBUNG

Allgemeiner Betrieb:

1. Einschalten

Drücken Sie die Taste . Wenn das Gerät das
Signal empfängt, leuchtet die BETRIEBSANZEIGE
am Display des Innengeräts auf. Warten Sie
während der Zeit des Wechsels zwischen den
Betriebsarten einige Sekunden lang und
wiederholen Sie den Vorgang, falls das Gerät nicht
gleich reagiert. Nach dem Einstellen des
Heizmodus beginnt der Luftstrom allerdings erst
nach circa 2-5 Minuten.

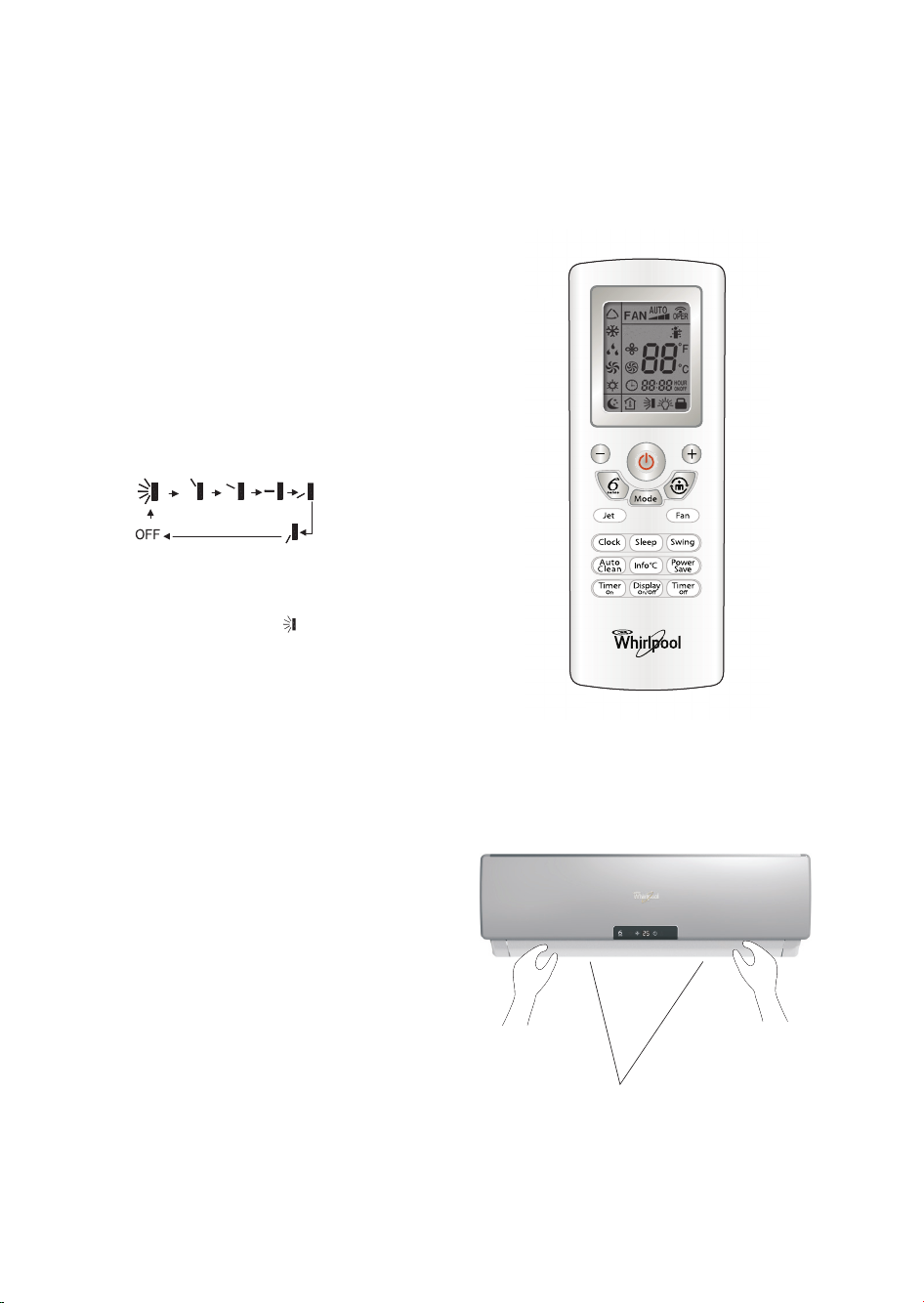

2. Auswahl-Modus

Bei jedem Drücken der Taste Mode (Modus) wird
die Betriebsart in der folgenden Reihenfolge
verändert:

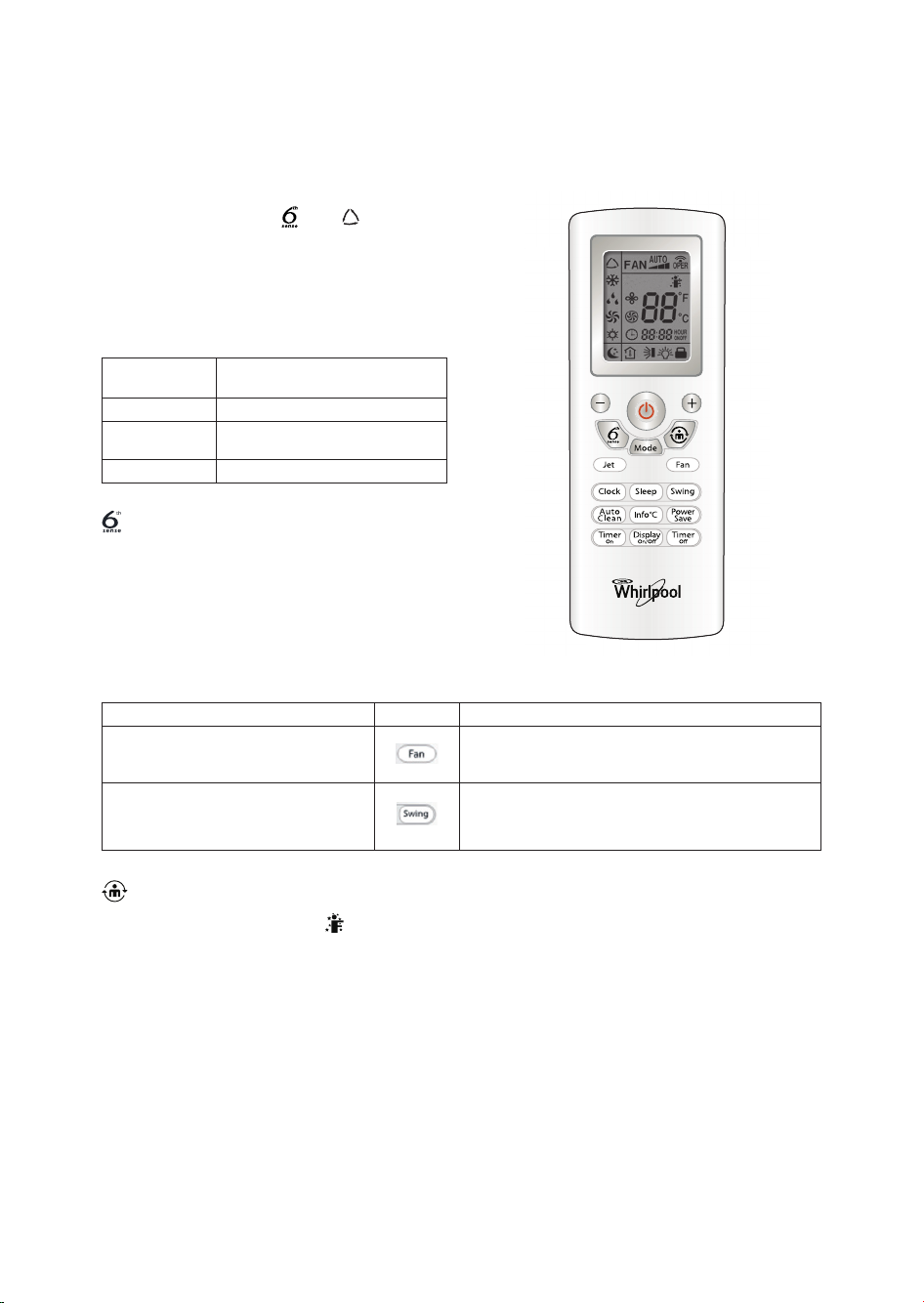

Betriebsart 6th SENSE

Betriebsart KÜHLEN COOLING)

Betriebsart ENTFEUCHTEN
(DEHUMIDIFYING)

Betriebsart NUR LÜFTER (FAN only)

Betriebsart HEIZEN (HEATING)

3. Einstellung der Lüfterdrehzahl

Bei jedem Drücken der Taste Fan (Lüfter) wird die
Lüfterdrehzahl in der folgenden Reihenfolge
verändert:

Einstellung der Lüfterdrehzahl­Automatik

Niedrige Lüfterdrehzahl

Mittlere Lüfterdrehzahl

Hohe Lüfterdrehzahl
In der Betriebsart ENTFEUCHTEN ist nur die
niedrige Lüfterdrehzahl verfügbar.

4. Einstellung der Temperatur

Taste ein Mal drücken zum Anheben der

Temperatureinstellung um 1 °C

Taste ein Mal drücken zum Senken der

Temperatureinstellung um 1 °C
Beim Drücken und Halten der Taste oder

ändert sich die Zahl schnell.

Bereich der verfügbaren Einstelltemperatur: 16°C­30°C

*Hinweis: In der Betriebsart 6th SENSE kann
die Temperatur nicht eingestellt werden.

FAN

FAN

11

FAN

FAN

RICHTUNG DES LUFTSTROMS

5. Richtung des Luftstroms

Der vertikale Luftstrom wird automatisch in einem
bestimmten Winkel nach dem Einschalten des Gerätes
in Übereinstimmung mit dem jeweiligen Betriebsmodus
eingestellt. Die Richtung des Luftstroms kann auch nach
Ihren persönlichen Wünschen eingestellt werden.
Drücken Sie dazu die Schwenk-Taste Swing an Ihrer
Fernbedienung.

Regelung des vertikalen Luftstroms (mit der
Fernbedienung)

Bei jedem Drücken der Schwenk-Taste Swing wird der
vertikale Luftstrom in der folgenden Reihenfolge
verändert:

Wenn die vertikale Lüftungsklappe beginnt, nach oben
und nach unten zu schwenken, hält die Lüftungsklappe
in der Position an, in der diese Taste gedrückt wird.
Wird der Status von Aus auf verändert, wenn diese
Taste erneut 2 Sekunden später gedrückt wird, dann
ändert sich der Status sofort in Status Aus. Wird diese
Taste erneut 2 Sekunden später gedrückt, ändert sich
der Schwenkstatus in der oben genannten Reihenfolge.
Drücken Sie die Schwenk-Taste SWING für mehr als 2
Sekunden; die Haupteinheit schwenkt von oben nach
unten hin und her; lassen Sie die Taste los und die
Lüftungsklappe hält in der gerade erreichten Stellung
an.

Regelung des horizontalen Luftstroms (von Hand)

Drehen Sie die Steuerstäbe der horizontalen
Lüftungsklappen wie abgebildet so, dass der horizontale
Luftstrom entsprechend geregelt wird.
Nota: Die Form des Geräts kann anders aussehen als
die der Klimaanlage, die Sie ausgewählt haben.

A - Drehen Sie die vertikalen Lüftungsklappen niemals

von Hand, denn sonst kommt es zu Störungen.
Sollte dies doch vorkommen, so schalten Sie zuerst
das Gerät aus und ziehen Sie den Netzstecker aus
der Steckdose. Stecken Sie dann den Netzstecker
wieder ein und schalten Sie das Gerät wieder ein.

B - Es wird empfohlen, in den Betriebsarten KÜHLEN

(COOLING) und TROCKNEN (DRY) die vertikale
Lüftungsklappe keinesfalls längere Zeit herunter
hängen zu lassen, damit kein Kondenswasser
daraus herunter tropft.

Steuerstab der horizontalen
Lüftungsklappen

12

BESCHREIBUNGEN DER BETRIEBSARTEN
UND FUNKTIONEN

BETRIEBSART 6th SENSE

Durch Drücken der Taste wird ngezeigt,
das Gerät geht direkt in die Betriebsart 6th
Sense. In dieser Betriebsart werden Temperatur
und Lüfterdrehzahl automatisch anhand der
aktuellen Raumtemperatur eingestellt.

Wärmepumpenmodelle

Taste nicht aktiv in den Betriebsarten "Jet"

und "Sleep"

Hinweis: In dieser Betriebsart wird die
Temperatur nicht an der Frontblende und
Fernbedienung angezeigt

Was können Sie in der Betriebsart 6th Sense
tun?

Funktion Around U (Persl. Umgebung)

Beim Drücken dieser Taste wird angezeigt, die
Fernbedienung überträgt die aktuelle
Raumtemperatur an das Innengerät, und das Gerät
funktioniert auf der Basis dieser Temperatur, damit
Sie sich behaglicher fühlen.
Bewahren Sie bitte daher die Fernbedienung an
einer Stelle auf, die zur einwandfreien Übertragung
dieses Signals zum Innengerät geeignet ist.
Einmal drücken zum Einstellen, und zum Löschen
der Funktion erneut drücken.

Innen

raumtemperatur

Betriebs art

22 °C oder weniger HEATING (Heizen)

22°C-26°C

FAN (Lüfter)

oder vorherige Betriebsart beibehalten

26 °C oder darüber COOLING (Kühlen)

Ihr Gefühl Ta s t e Einstellverfahren

Ungemütlich, da
Luftstrom nicht geeignet.

Lüfterdrehzahl des Innengerätes wechselt zwischen
Hoch, Mittel und Niedrig hin und her, wenn diese
Taste gedrückt wird.

Ungemütlich, da Luftstromrichtung
nicht geeignet.

Siehe hierzu auch das vorherige Kapitel "Steuerung
der Luftstromrichtung"

13

Betriebsart JET

• Die Betriebsart JET dient dazu, das

Schnellkühlen oder Schnellheizen zu starten oder
zu stoppen.

wird an der Fernbedienung in dieser
Betriebsart angezeigt. Das Gerät läuft jetzt mit
der höchsten Lüfterdrehzahl, um den Raum
rasch und effizient zu kühlen.

• In der Betriebsart JET können die Temperatur

und die Luftstromrichtung eingestellt werden.

Hinweis:

• Die Funktion Jet ist nicht verfügbar in den
Betriebsarten 6th SENSE (6. Sinn), FAN only
(Nur Lüfter) und Dehymidifying (Entfeuchten).

• Beim Umschalten der Betriebsart oder beim
Ändern der Lüfterdrehzahl wird diese Funktion
automatisch abgebrochen.

Funktion CLOCK ("Zeit einstellen")

Die Zeit kann direkt durch Drücken der Taste
CLOCK (Zeit einstellen) eingestellt werden, und
um mit den Tasten und die korrekte Zeit
einzustellen, drücken Sie die Taste CLOCK erneut.
Die Uhrzeit ist jetzt eingestellt.
Drücken Sie die Taste CLOCK, das Signal
blinkt. Der Wert kann innerhalb der nächsten 5
Sekunden eingestellt werden

Ein Mal drücken zum Anheben der

Zeiteinstellung um 1 Minute

Ein Mal drücken zum Senken der

Zeiteinstellung um 1 Minute
Bei längerem Drücken der Tasten oder
ändert sich die Zahl rasch.
Nach dem Einlegen der Batterien wird
standardmäßig 12:00 angezeigt

Betriebsart SLEEP (Schlaf)

Diese Funktion sorgt für ein angenehmes
Raumklima, wenn Sie schlafen.

In der Betriebsart SLEEP wird an der
Fernbedienung angezeigt,

• In der Betriebsart COOLING (Kühlen) oder
DEHUMIDIFYING (Entfeuchten) verstellt das
Gerät die eingestellte Temperaturanhebung
innerhalb der ersten Stunde automatisch um 1
°C, und in der nächsten Stunde erneut um 1 °C,
danach bleibt sie konstant

• In der Betriebsart HEATING (Heizen) verstellt
das Gerät die eingestellte Temperatursenkung
innerhalb der ersten Stunde automatisch um 1
°C, und in der nächsten Stunde erneut um 1 °C,
danach bleibt sie konstant.

Hinweis:

• Lüfterdrehzahl und Luftstromrichtung können
eingestellt werden.

• In den Betriebsarten FAN (Lüfter) und 6th
SENSE (6. Sinn) ist diese Funktion nicht
verfügbar.

14

Funktion AUTO CLEAN (Selbstreinigung)

• Durch Drücken dieser Taste in der Betriebsart
COOL (Kühlen) oder DRY (Trocknen) wird
angezeigt, und die Funktion AUTO CLEAN
(Selbstreinigung) ist eingestellt. Nach dem
Ausschalten des Gerät läuft der Lüfter des
Innengeräts noch 10 Minuten weiter, um die
Feuchtigkeit aus dem Innengerät zu vertreiben.
In dieser Zeit können Sie diese Taste drücken,
um den Innengerätlüfter direkt zu stoppen.

• Erneutes Drücken dieser Taste deaktiviert die
Funktion AUTO CLEAN; der Innengerätlüfter
schaltet sich dann direkt nach dem Ausschalten
des Gerätes aus.

Hinweis: Die Funktion AUTO CLEAN
(Selbstreinigung) ist nicht verfügbar in den
Betriebsarten 6th SENSE (6. Sinn), FAN only (Nur
Lüfter) und HEATING (Heizen).

Funktion INFO °C

Durch Drücken dieser Taste kann die Anzeige der
eingestellten Temperatur oder der
Raumtemperatur an der Frontblende gewählt
werden.
Beim ersten Einschalten des Gerätes wird an
der Fernbedienung angezeigt und die eingestellte
Temperatur an der Bedienblende angezeigt.
Wird die Taste zwei Mal gedrückt, ändert sich das
Symbol an der Fernbedienung auf , und die
Innenraumtemperatur wird an der Fernbedienung
angezeigt. Nach 5 Sekunden oder nach Eingang
eines anderen Betriebssignals geht diese auf die
eingestellte Temperatur zurück.
Hinweis: an der Fernbedienung wird nur die
eingestellte Temperatur angezeigt.

Betriebsart POWER SAVE (Energiesparen)
Die Betriebsart POWER SAVE ist nur im

Funktionsmodus COOLING (Kühlen) verfügbar.
Beim Drücken dieser Taste wird "SE" an der
Frontblende und der Fernbedienung angezeigt. Das
Gerät stellt die Temperatur automatisch auf der
Basis der aktuellen Raumtemperatur ein, um diese
so schnell wie möglich in eine komfortablen
Temperaturzone (24 °C-28 °C) zu bringen.
Diese Betriebsart verbraucht weniger Energie bei
gleichzeitiger angenehmer Kühlung.
Zum Löschen dieser Funktion die Betriebsart
ändern oder die Energiespartaste (Power Safe)
erneut drücken.

*Hinweis: Lüfterdrehzahl und Temperatur können
in dieser Betriebsart nicht eingestellt werden.

15

16

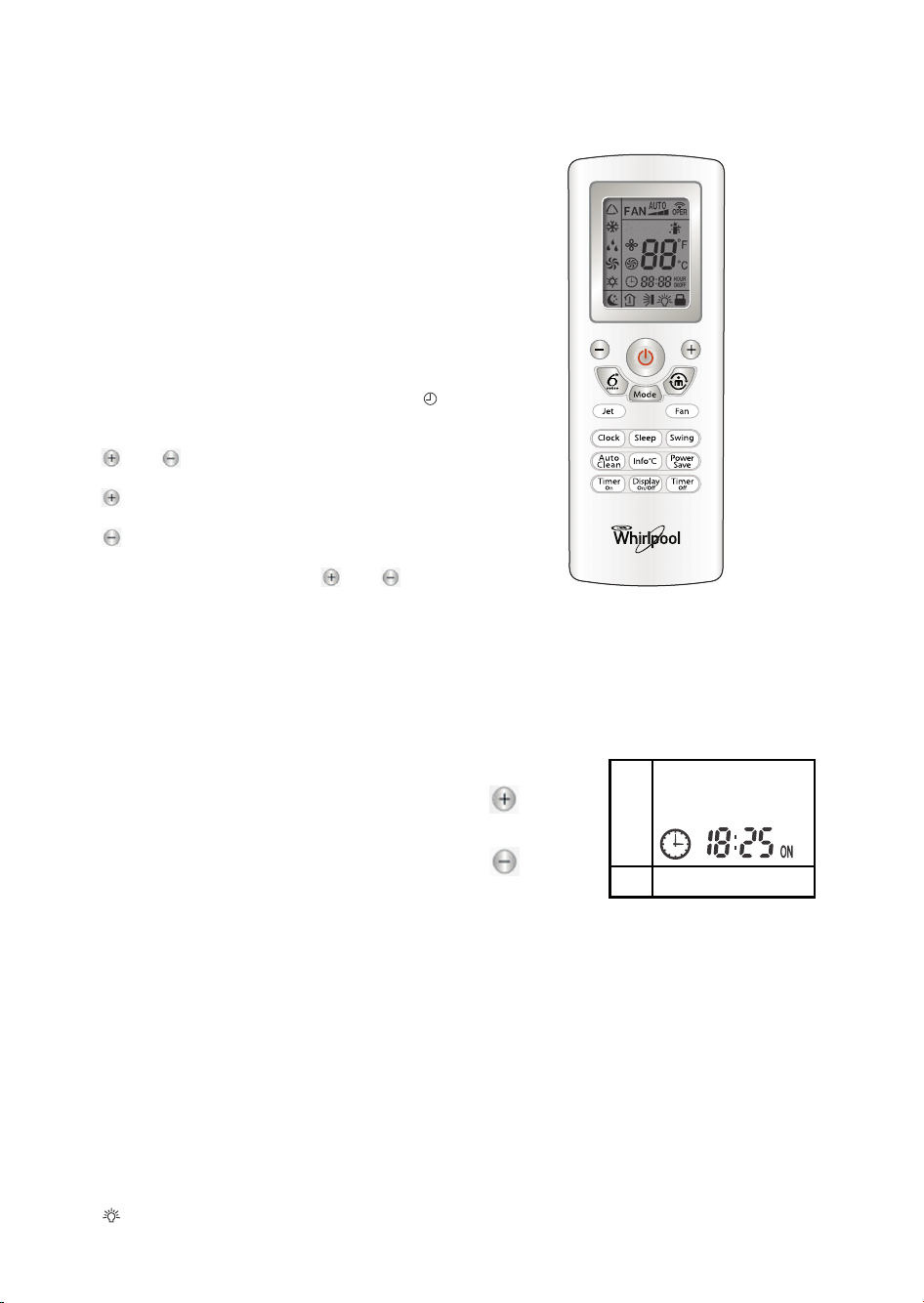

Funktion TIMER

Es empfiehlt sich, den Timer durch Drücken der Taste
TIMER ON (Einschaltzeit) einzustellen, um eine
behagliche Raumtemperatur zu haben, wenn Sie nach
Hause kommen. Die Ausschaltzeit (Timer Off) kann
auch automatisch eingestellt werden, damit Sie nachts
ungestört schlafen. Drücken Sie dazu die Taste TIMER
OFF.

TIMER ON (Einschaltzeit) einstellen

Die Taste TIMER ON kann für die Einstellung der
Timerprogrammierung benutzt werden, um das Gerät
auf die gewünschte Zeit einzustellen.

1) Drücken Sie die Taste TIMER ON, das Symbol

erlischt, "ON " blinkt an der LCD-Anzeige, Sie können
jetzt innerhalb der nächsten 5 Sekunden die Tasten

oder drücken, um die gewünschte

Einschaltzeit für das Gerät zu wählen.

Taste ein Mal drücken zum Anheben der

Zeiteinstellung um 1 Minute

Taste ein Mal drücken zum Senken der

Zeiteinstellung um 1 Minute
Bei längerem Drücken der Tasten oder ändert
sich die Zahl rasch.
Hinweis: Wird für 5 Sekunden nach dem Drücken
der Taste "TIMER ON" (Einschaltzeit) die Zeit nicht
eingestellt, verlässt die Fernbedienung automatisch
den Modus "TIMER ON".

2) Wird die gewünschte Zeit an der Fernbedienung

angezeigt, drücken Sie zur Bestätigung die Taste
TIMER ON (Einschaltzeit). Es ertönt ein Signal, und
die Anzeige "ON" (Ein) hört auf zu blinken.

TIMER ON (Einschaltzeit) löschen

Drücken Sie die Taste TIMER ON erneut; es ertönt
ein Signal, und die Anzeige "ON" (Ein) erlischt. Die
Funktion ist jetzt gelöscht.

TIMER OFF (Ausschaltzeit) einstellen

Die Einstellung der Ausschaltzeit (TIMER OFF) erfolgt
in ähnlicher Weise wie bei der Einstellung TIMER ON
(Einschaltzeit). Damit können Sie das Gerät so
einstellen, dass es sich automatisch zu der von Ihnen
gewünschten (eingestellten) Zeit ausschaltet.
Hinweis: Die Uhrzeit muss korrekt eingestellt sein,
bevor Sie die Einstellung Timer ein oder Timer aus
vornehmen.

FUNKTION DISPLAY EIN/AUS

Drücken Sie diese Taste zum Ein- oder Ausschalten
der Displaybeleuchtung an der Frontblende des
Innengerätes.
Sie können diese Taste bei ausgeschaltetem Gerät
zum Ausschalten der Betriebsanzeige drücken.

wird an der Fernbedienung angezeigt, wenn das

Display der Frontblende aufleuchtet.

Erhöhen

Senken

17

Funktion CHILD LOCK (Kindersicherung)

Drücken Sie gleichzeitig die Tasten und , um
die Tasten der Fernbedienung zu sperren oder zu
entriegeln.

Bei gesperrter Fernbedienung wird das Symbol
angezeigt, und durch Tastendruck können keine
Funktionen aktiviert werden.
Zum Entsperren der Fernbedienung gleichzeitig die
Tasten und drücken.

Umschalten zwischen °C Und °F

Nach Drücken der Taste zum Ausschalten des
Gerätes können Sie die Tasten MODE (Betriebsart)
und gleichzeitig drücken, um zwischen °C und
°F umzuschalten.
Hinweis: diese Funktion ist nur bei
ausgeschaltetem Gerät verfügbar. Beim Einschalten
des Gerätes ändert sich die Temperaturanzeige an
der Frontblende entsprechend. Das Gerät ist
werksseitig auf °C eingestellt.

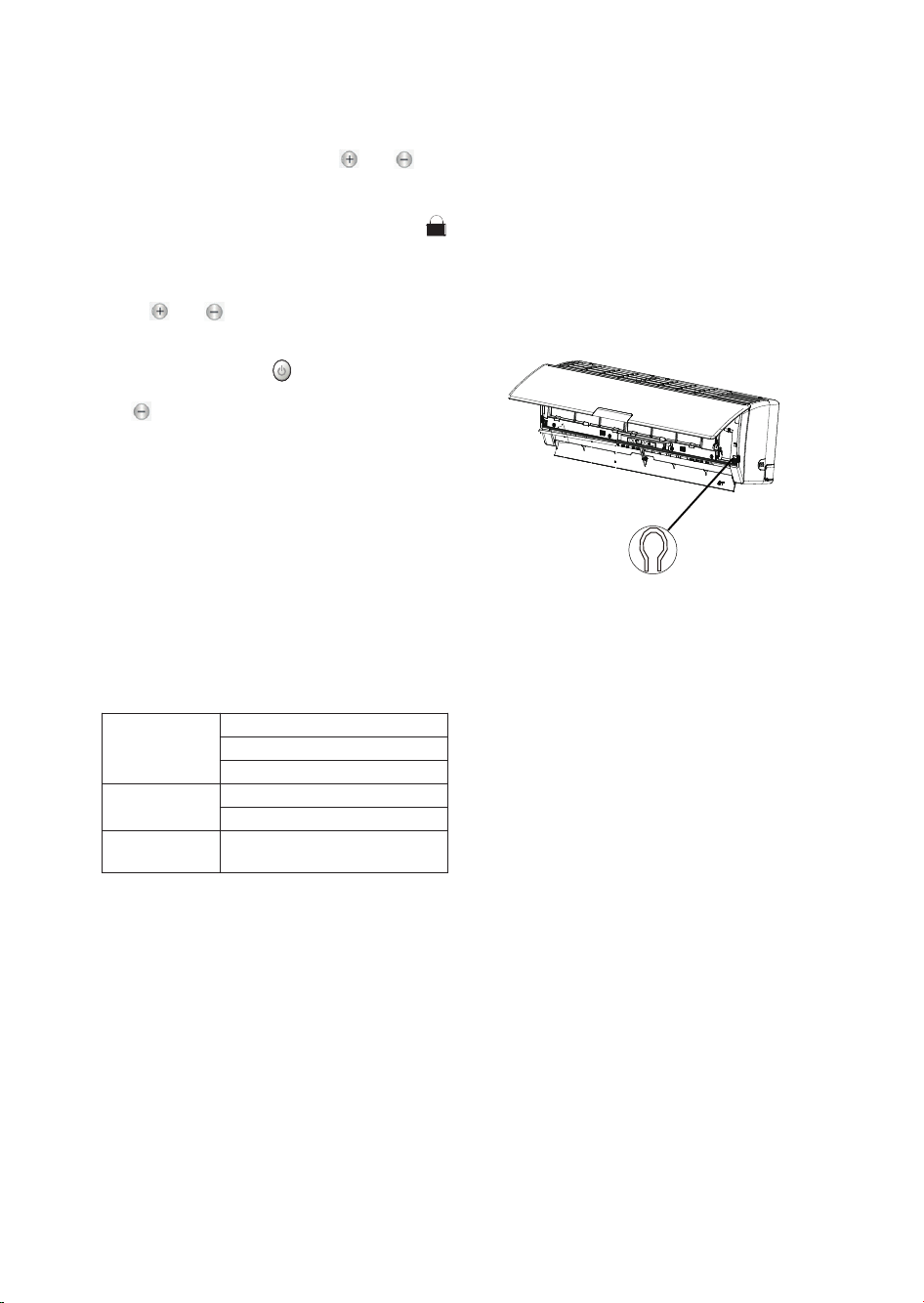

NOTBETRIEB

In Notsituationen oder bei fehlender
Fernbedienung kann das Gerät durch Drücken der
Taste Ein/Aus, die sich am Innengerät befindet,
bedient werden.

• Einschalten des Gerätes: wenn diese Taste bei
ausgeschaltetem Gerät gedrückt wird, startet es
in der Betriebsart 6th SENSE.

• Ausschalten des Gerätes: wenn diese Taste bei
eingeschaltetem Gerät gedrückt wird, hört das
Gerät auf zu arbeiten.

Ein/Aus-Schalter

SCHUTZ

Betriebsbedingung

Das Schutzgerät kann auslösen und das Gerät in den
unten aufgeführten Fällen anhalten.

Geräusche

• Installieren Sie das Gerät an einem Platz, der das
Gewicht gut aufnehmen und für eine große
Laufruhe sorgen kann.

• Installieren Sie das Außengerät an einem Platz, an
dem der austretende Luftstrom und der Betrieb
die Nachbarn nicht stören.

• Stellen Sie vor dem Luftauslass des Außengerätes
keine Gegenstände ab, da dies den Geräuschpegel
erhöht.

Eigenschaften des Schutzgerätes

Warten Sie mindestens 3 Minuten lang vor dem
Neustart des Gerätes, nachdem der Betrieb anhielt
oder die Betriebsart während des laufenden Betriebs
geändert wurde. Nach dem Anschluss des Gerätes an
die Netzversorgung und dem sofortigen Einschalten
des Gerätes kann es zu einer Verzögerung von 20

Sekunden kommen, bevor das Gerät den Betrieb
aufnimmt. Ist der Vorgang beendet, drücken Sie die
Ta st e EIN/AUS erneut zum Neustart. Falls der
Timer gelöscht wurde, muss er erneut eingestellt
werden.

Eigenschaften der Betriebsart KÜHLEN
(COOLING)
Frostschutz

Sobald die Temperatur des Wärmetauschers des
Innengerätes auf oder unter 0° abfällt, schaltet der
Kompressor zum Schutz des Gerätes ab.

Eigenschaften der Betriebsart HEIZEN (HEATING)
Vorwärmen

Um das Ausströmen von Kaltluft zu verhindern, sind,
2-5 Minuten erforderlich, um das Innengerät zu
Beginn der Betriebsart HEIZEN (HEATING)
vorzuwärmen. Während des Vorwärmvorgangs läuft
der Lüfter des Innengerätes nicht.

Abtauen (Defrosting)

In der Betriebsart HEIZEN (HEATING) taut das
Gerät automatisch ab, um den Wirkungsgrad zu
erhöhen. Dieser Vorgang dauert in der Regel 6-10
Minuten. Während des Abtauvorgangs hört der Lüfter
auf zu laufen, und an der Frontblende wird "H1"
angezeigt. Ist der Abtauvorgang beendet, kehrt das
Gerät automatisch in die Betriebsart HEIZEN

(HEATING) zurück.

Heizen

Die Außentemperatur liegt über 24 °C.
Die Außentemperatur liegt unter -7 °C.
Die Raumtemperatur liegt über 27 °C.

Kühlen (Cooling)

Die Außentemperatur liegt über *43 °C.
Die Raumtemperatur liegt unter 21 °C.

Entfeuchten
(Dehumidifying)

Die Raumtemperatur liegt unter 18 °C.

WARTUNG

Innengerät-Frontblende reinigen

1. Gerät von der Stromversorgung trennen

Gerät erst ausschalten, dann den Netzstecker
aus der Steckdose ziehen.

2. Ausbau der Frontblende

Frontblende in Pfeilrichtung öffnen (Abb. A).
Kräftig an den Aussparungen an beiden Enden
der Frontblende ziehen und diese abnehmen
(Abb. B).

3. Frontblende reinigen

Mit einem weichen, trockenen Tuch abwischen.
Lauwarmes Wasser (unter 40 °C) zum Reinigen
verwenden, wenn das Gerät sehr schmutzig ist.
Nach der Reinigung trocknen lassen.

4. Frontblende wieder einsetzen und
schließen

Frontblende nach unten drücken und schließen.

Hinweis:

• Zum Reinigen des Gerätes keine
Substanzen wie Benzin oder Scheuerpulver
verwenden.

• Kein Wasser auf das Innengerät tropfen
lassen
Gefahr! Elektroschock!

Luftfilter reinigen

Nach circa 100 Betriebsstunden muss der Luftfilter
gereinigt werden. Läuft das Klimagerät in extrem
staubiger Umgebung, muss der Luftfilter alle zwei
Wochen gereinigt werden.

1. Gerät von der Stromversorgung trennen

Gerät erst ausschalten, dann den Netzstecker
aus der Steckdose ziehen.

2. Luftfilter herausnehmen (Abb. C).

1. Frontblende öffnen.

2. Griff des Filters vorsichtig drücken.

3. Filter herausschieben.

3. Luftfilter reinigen (Abb.D)

Ist der Filter sehr schmutzig, kann er mit
Warmwasser und etwas Neutralreiniger
gereinigt werden.
Nach der Reinigung trocknen lassen.

4. Filter wieder einsetzen und schließen

Hinweis:

• Zur Vermeidung von Verletzungen die
Lamellen des Innengeräts nach dem
Filterausbau nicht anfassen.

• Keinesfalls versuchen, dass Innere des
Klimageräts selbst zu reinigen.

• Den Filter nicht in der Waschmaschine
reinigen.

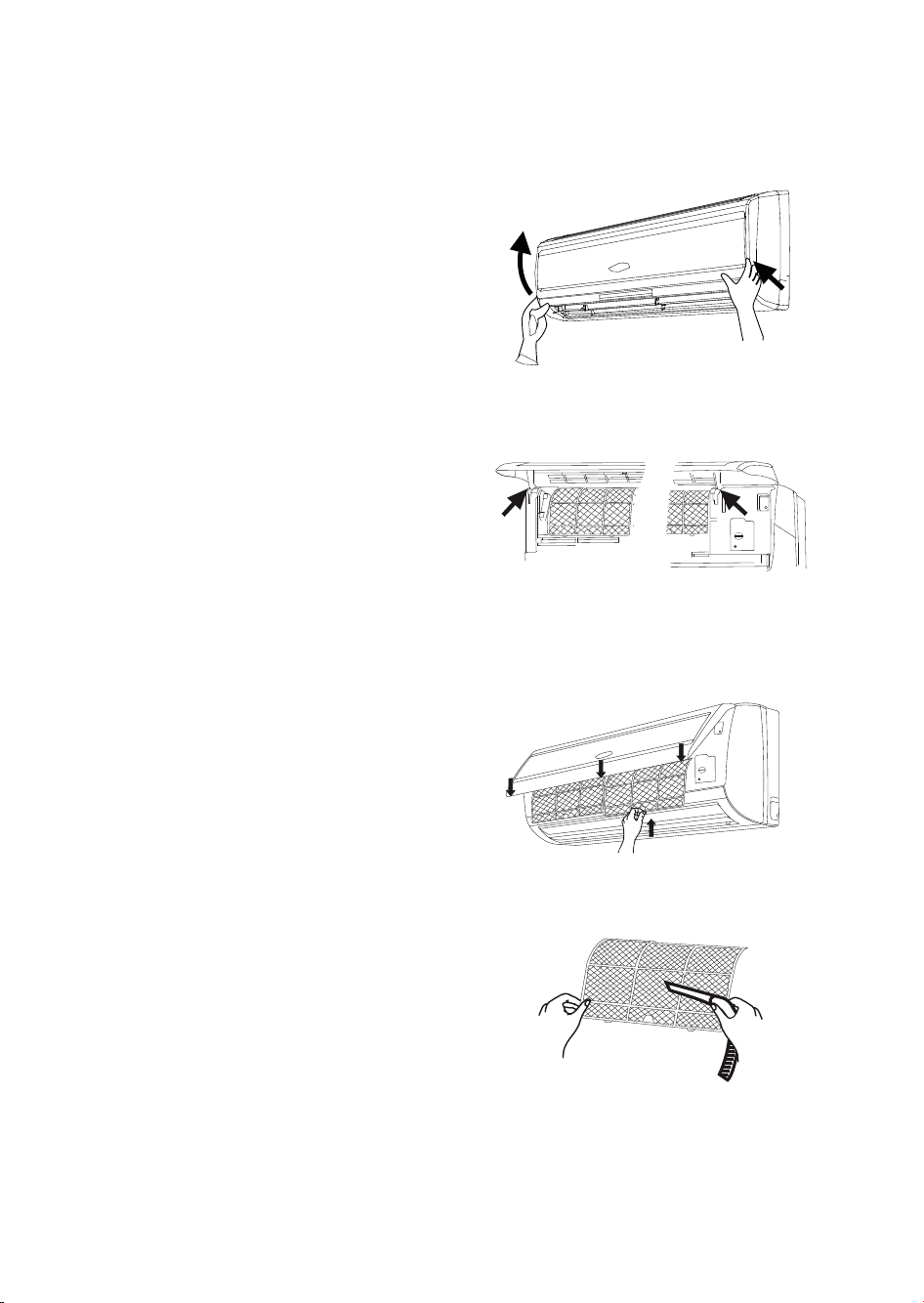

Abb. A

Abb. B

Abb. C

Abb. D

18

FEHLERSUCHE

Problem Fehlerbehebung

Gerät funktioniert
nicht

• Gibt es einen Stromausfall?

• Hat das Schutzgerät ausgelöst oder ist die Sicherung durchgebrannt?

• Ist der Netzstecker richtig eingesteckt?

• Funktioniert die Fernbedienung normal?

• Haben Sie die Funktion TIMER OFF (Ausschaltzeit) eingestellt?

• 3 Minuten warten, dann Gerät neu starten. Schutzgerät kann das verhindern.

Kein Luftstrom aus
dem Innengerät.

• Sind die Luftein-/ausgänge des Innen- oder Außengerätes blockiert?

• Ist die Temperatureinstellung richtig eingestellt?

• Der Innengerätlüfter arbeitet nicht, um das Einblasen von Kaltluft in den ersten
Minuten nach dem Beginn des Heizvorgangs zu verhindern.

• In der Betriebsart Heizen hört der Innengerätlüfter beim Abtauen auf zu drehen.

• In der Betriebsart Luftentfeuchtung kann der Lüfter des Innengeräts anhalten, um
die Verdunstung von kondensierendem Wasser und einen Temperaturanstieg zu
verhindern.

Die
Temperatureinstellu
ng kann nicht
eingestellt werden

• Arbeitet das Gerät in der Betriebsart 6th Sense oder Energiesparen? Die
Temperatur kann in diesen Betriebsarten nicht eingestellt werden.

Die Lüfterdrehzahl
kann nicht
eingestellt werden

• Arbeitet das Gerät in der Betriebsart Entfeuchten oder Energiesparen? Die
Lüfterdrehzahl kann in diesen Betriebsarten nicht eingestellt werden.

Ineffiziente
Regelung

• Gab es starke Interferenzen (durch eine große statische Entladung, Probleme mit
der Netzspannung)? Ist der Betrieb des Gerätes nicht normal, den Netzstecker
des Gerätes aus der Steckdose ziehen und nach 2-3 Sekunden wieder
einstecken.

Gerät funktioniert
nicht sofort

• Beim Ändern der Betriebsart während des Betriebs eine 3-minütige Verzögerung

Seltsamer Geruch

• Dieser Geruch kommt von Quellen wie Möbeln, Zigaretten usw., der vom Gerät
angesaugt und mit der Luft ausgeblasen wird.

• Der Luftfilter gereinigt werden, wenn er sehr schmutzig ist.

Geräusch von
laufendem Wasser

• Normales Verhalten durch den Fluss des Kältemittels im Klimagerät.

• In der Betriebsart Heizen Geräusche beim Abtauen.

Knacken

• Das Geräusch kann durch Ausdehnen oder Zusammenziehen der Frontblende
aufgrund von Temperaturänderungen bedingt sein.

Nebel tritt aus dem
Auslass aus.

• Bei niedriger Temperatur ist Nebel im Raum vorhanden. Normales Verhalten,
das aus dem Innengerät in den Betriebsarten COOLING und DRY Kaltluft
austritt.

Die Fernbedienung
arbeitet nicht

• Ist die Fernbedienung nicht zu weit entfernt und durch keine Hindernisse
behindert?

• Die Batterie in der Fernbedienung kontrollieren. Verbrauchte Batterien ersetzen.

• Die Fernbedienung auf Schäden kontrollieren.

Fehlercode wird
angezeigt

• Erscheint Fehlercode E2, E4, E5, E6, F1, F2, F3, F4, F5, H3, H4, H5, PL oder PH
am Display des Innengeräts, das Gerät ausschalten und von der Stromversorgung
trennen. Dann das nächste Whirlpool Servicecenter kontaktieren.
(H1 und SE sind keine Fehlercodes. H1 zeigt beim Heizen das Abtauen an, SE ist
die Anzeige für die Energiesparfunktion.)

Oft haben Probleme während des Betriebs eine geringfügige Ursache. Bitte die folgende
Tabelle nachsehen und prüfen, bevor Sie den Kundendienst rufen. Dies kann Zeit und
Kosten sparen.

Hinweis: Sind die Probleme weiterhin vorhanden, das Gerät ausschalten und von der
Stromversorgung trennen. Dann das nächste Whirlpool Servicecenter kontaktieren. Nicht
versuchen, das Gerät selbst zu transportieren, reparieren, zerlegen oder zu modifizieren.

19

20

INSTALLATIONS- SERVICE

Vor der Installation

1. Bitte lesen Sie diese Anleitung vor der
Installation durch.

2. Das Gerät darf nur durch eine qualifizierte
Fachkraft unter Einhaltung der nationalen
Elektro-Vorschriften und Anweisungen des
vorliegenden Handbuchs aufgestellt werden.

3. Jede Änderung des Aufstellorts muss von einem
Fachmann vorgenommen werden.

4. Prüfen Sie vor der Installation, dass das Produkt
nicht beschädigt ist.

5. Stellen Sie das Gerät mit den am geringsten
beweglichen Teilen des Innengeräts mindestens
2,5 Meter über dem Boden oder dem
Aufstellort auf.

6. Nach der Installation muss der Verbraucher das
Gerät korrekt in Übereinstimmung mit den
Angaben in dieser Anweisung betreiben und die
Anweisung zum Nachlesen bei Wartungen oder
Reparaturen griffbereit aufbewahren.

SICHERHEITSVORSCHRIFTEN

1. Der Netzanschluss muss der angegeben
Anschlussspannung entsprechen und
ausschließlich für das Gerät bestimmt sein. Die
normale Betriebsspannung beträgt 90%-110%
der Nennspannung. Der Querschnitt des
Netzkabels muss die Anforderungen erfüllen.

2. Die Stromversorgung des Benutzers muss
einen dauerhaften Erdungsanschluss haben. Das
Erdungskabel darf nicht an folgende Leitungen
angeschlossen werden: 1) Wasserzuleitung, 2)
Gasleitung, 3) Abwasserleitung 4) Andere
Rohrleitungen, die von einem Fachmann für
bedenklich erklärt wurden

3. Für sichere Erdung sorgen. Das Erdungskabel
muss von einem Fachmann an die
Erdungsanlage des Gebäudes angeschlossen
werden. Das Gerät muss mit einem
Erdschlussschutz- und einem Luftschalter mit
ausreichender Kapazität ausgerüstet sein. (siehe
folgende Tabelle). Der Luftschalter muss auch
über eine magnetische und thermische
Auslösevorrichtung als Kurzschluss- und
Überlastungsschutz verfügen.

4. Das Netzkabel muss für den korrekten
Anschluss lang genug sein. Benutzen Sie kein
Verlängerungskabel für die Stromversorgung.

5. Ein beschädigtes Netzkabel darf aus
Sicherheitsgründen nur vom Hersteller, einem
Vertragshändler oder einer Fachkraft
ausgewechselt werden.

6. Es sollte ein allpoliger Trennschalter mit einer
Mindestkontaktöffnung von 3 mm auf der fest
verlegten Netzleitung installiert sein.

7. Gefahr eines Elektroschocks mit u.U.
tödlichem Ausgang! Alle Geräteanschlüsse sind
vor der Wartung von der Stromversorgung zu
trennen.

8. Der Anschluss zwischen Innen- und
Außengerät und Netzkabel muss in
Übereinstimmung mit dem Schaltplan
vorgenommen werden, der mit dem Gerät
geliefert wird.

9. Nach beendeter Installation dürfen die
elektrischen Komponenten für die Benutzer
nicht mehr zugänglich sein.

10. Zum Bewegen und Installlieren des Gerätes
sind zwei oder mehr Personen erforderlich, da
es sehr schwer ist.

11. Sorgen Sie nach dem Auspacken des
Klimageräts dafür, dass Kinder keinesfalls mit
dem Verpackungsmaterial in Berührung
kommen.

12. Das Kältemittel R410a verursacht einen sehr
hohen Druck im System; gehen Sie daher bei
Aufstellung und Reparatur des Geräts
besonders vorsichtig vor.

Ty p Modell

Erforderliche Leistung
des Luftschalters

Ein/Aus

9k 10A
12k 16A
18k 25A

Wechselrichter

9k 16A
12k 16A
18k 25A

INSTALLATIONSANLEITUNG

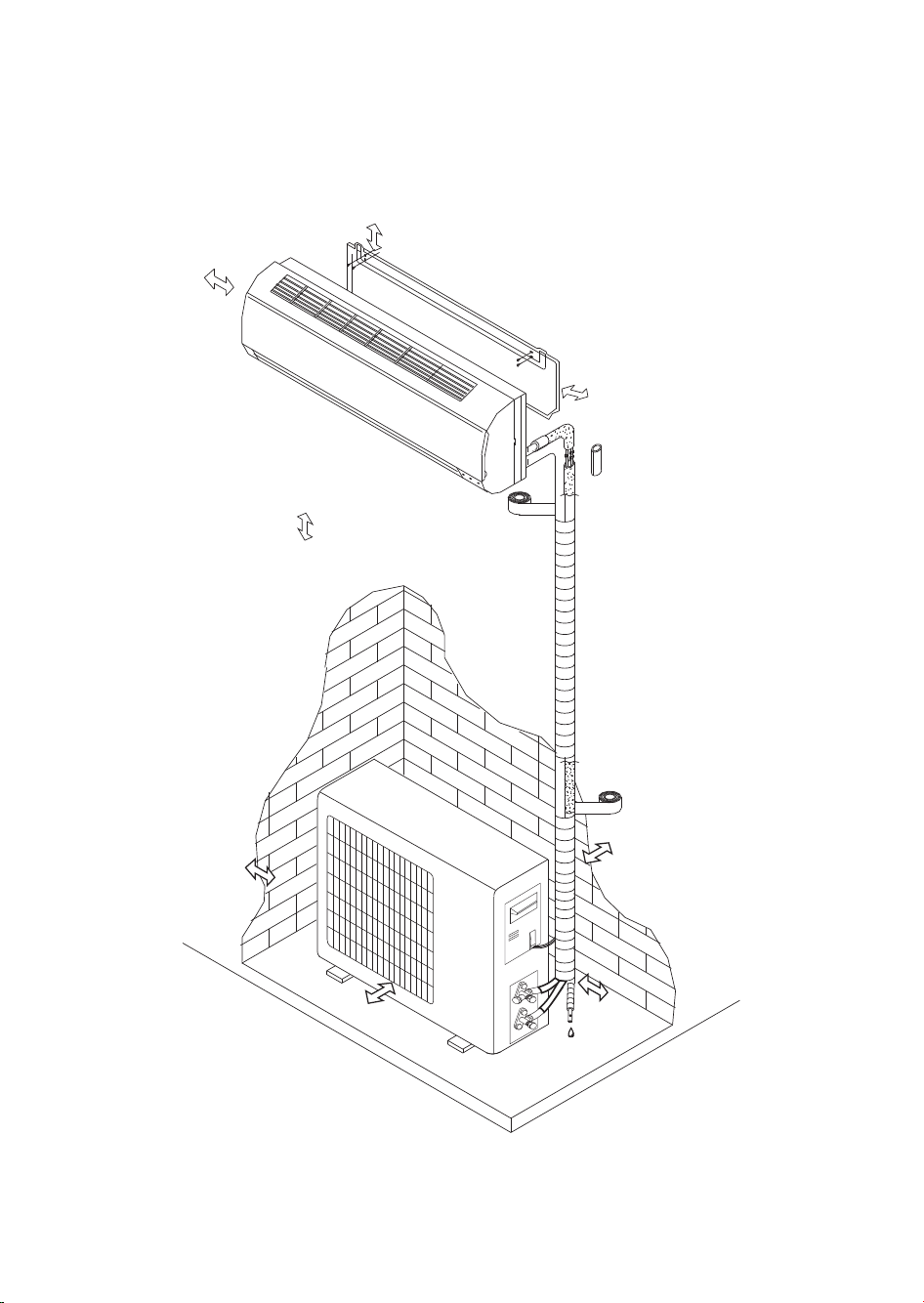

Installationsplan

HINWEIS: Die Abbildung zeigt ein stark vereinfachtes System. Ihr eigenes Gerät kann völlig anders

aussehen. Die Kabel-Installation muss den regionalen Vorschriften entsprechen und darf nur von
autorisiertem Fachpersonal durchgeführt werden.

Der Abstand von der Wand sollte
mindestens 150 mm betragen

Der Abstand zur Decke
sollte mindestens 150 mm betragen

Der Abstand zum Boden mindestens
2500 mm betragen

Der Abstand von der Wand
sollte mindestens 150 mm betragen

Der Lufteinlass muss
mindestens 300 mm von
der Wand entfernt sein

Der Lufteinlass muss
mindestens 300 mm von
der Wand entfernt sein

Der Luftauslass muss mindestens

2000 mm von der Wand entfernt sein

Über 500 mm

21

Innengerät

Außengerät

Die beste Lage auswählen
Lage zur Einstellung des Innengeräts

• Kein Gegenstand darf den Luftaustritt
blockieren. Die Luft muss ungehindert in jede
Ecke des Raums strömen können.

• Leitungen und Wandöffnung müssen sich leicht
anbringen lassen.

• Den erforderlichen Abstand von Decke und
Wand gemäß Installationsplan einhalten.

• Der Luftfilter muss leicht erreichbar sein.

• Gerät und Fernbedienung 1 m oder mehr von
Fernseh- und Radiogeräten usw. entfernt halten.

• Zur Vermeidung des Effektes einer
Fluoreszenzlampe das Gerät so weit wie möglich
davon entfernt aufstellen.

• Keine Gegenstände in der Nähe des
Luftauslasses aufstellen, diese könnten ihn
zusetzen.

• Der Aufstellungsort muss das Gewicht tragen
können und darf Laufgeräusche und Vibrationen
nicht verstärken.

• Das Innengerät darf nicht in Bereichen aufgestellt
werden, die für Wäschewaschen/-trocknen
genutzt werden.

Aufstellort für Außengerät

• Der Platz muss geeignet und gut belüftet sein.

• Die Aufstellung darf nicht in der Nähe leicht
entzündlicher Gase (Leck) sein.

• Den erforderlichen Abstand zur Wand gemäß
Installationsplan einhalten.

• Die Entfernung zwischen Innen- und
Außeneinheit sollte 5 Meter und kann nach
zusätzlicher Befüllung mit Kältemittel maximal 15
Meter betragen.

• Die Außeneinheit darf nicht in der Nähe von
Fetten, Schmutz oder Abgasleitungen montiert
werden.

• Das Gerät darf nicht zur Straße hin aufgestellt
werden, da es durch Schmutzwasser/Schlamm
verunreinigt werden kann.

• Der Untergrund muss stabil sein, damit die
Betriebsgeräusche nicht lauter werden.

• Der Luftauslass darf nicht behindert werden.

• Der Aufstellungsort muss für das Gewicht und
die Vibrationen des Außengerätes ausgelegt sein
und eine sichere Installation ermöglichen.

• Abwasser darf nicht zu einem Problem werden.

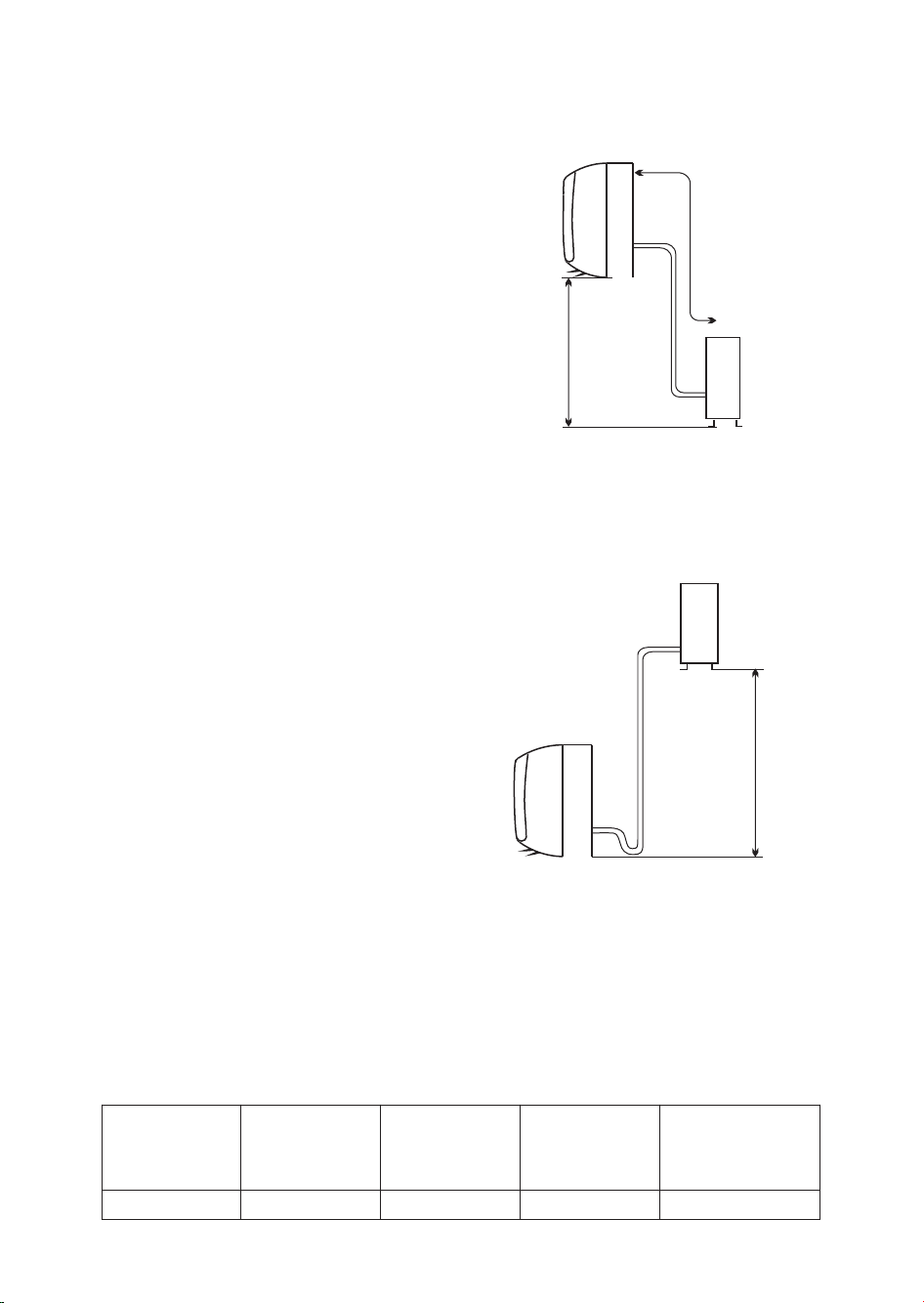

Modell Standardleitung

Länge (m)

Grenzwert der

Leitung

Länge (m)

Grenzwert der

Erhöhung

Differenz H (m)

Bei Anschlussleitung

länger als 5 m (g/m)

wird zusätzliches

Kältemittel benötigt.

9K/12K/18K 5 15 5 20

Innengerät

Die Rohrlänge
ist 5-15 m

Außengerät

Die Höhe sollte unter

5 m liegen

Außengerät

Die Rohrlänge ist
5-15 m

Inneneinheit

Die Höhe sollte unter

5 m liegen

22

INSTALLATION DER INNENEINHEIT

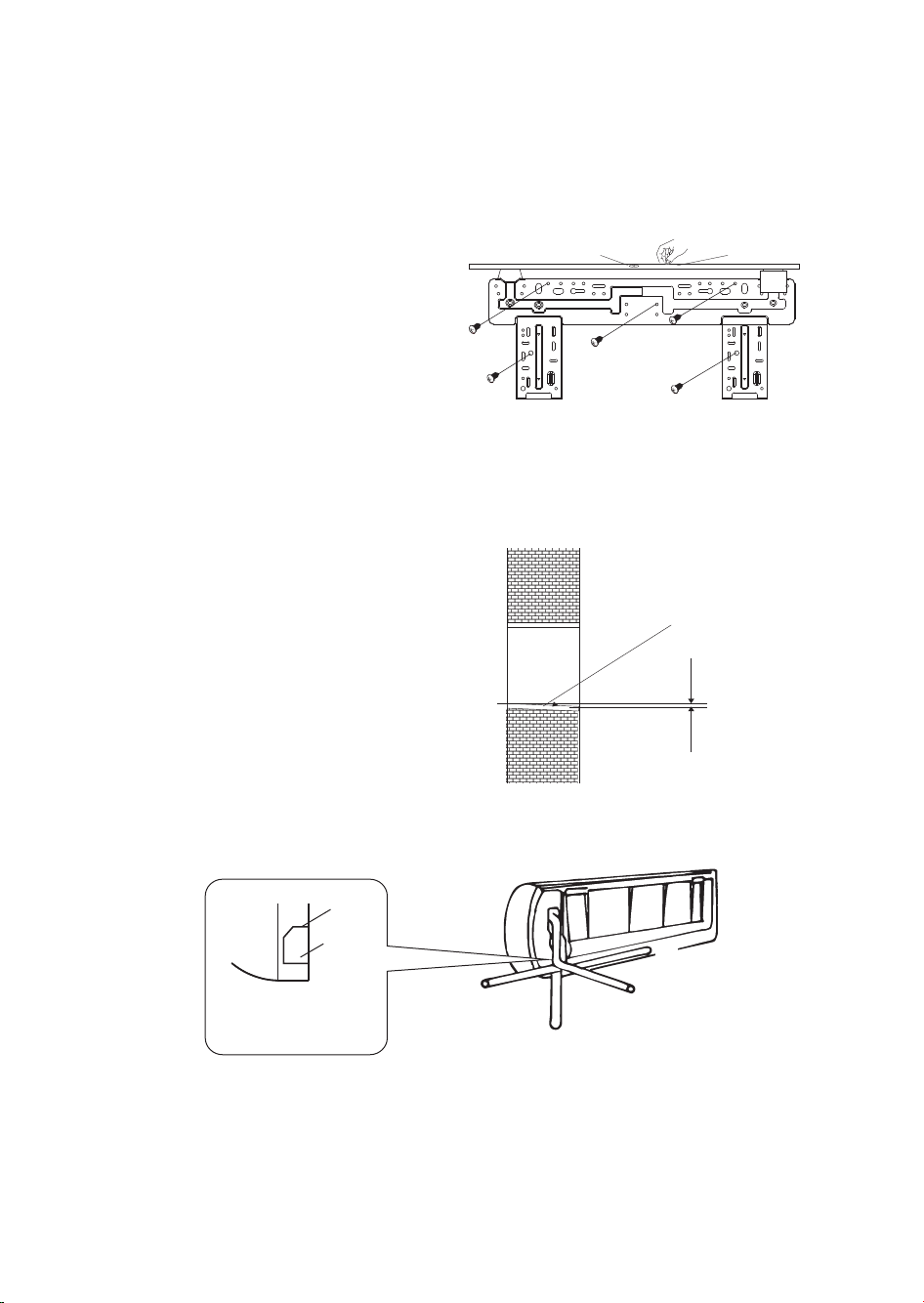

1. Installation der Montageplatte

• Suchen Sie eine geeignete Stelle zur Montage
der Platte entsprechend dem Aufstellort der
Inneneinheit und den Leitungen.

• Die Montageplatte muss mit einer Wasserwaage
oder einem Lot exakt waagerecht montiert
werden.

• Die Wandbohrungen für die Befestigung der
Montageplatte müssen 32 mm tief sein.

• Die Kunststoffstopfen in die Bohrung stecken,
dann die Montageplatte mit
Gewindeschneidschrauben befestigen.

• Sicherstellen, dass die Montageplatte gut befestigt ist.
Bohren Sie nun die Öffnung für die Leitungen.

HINWEIS: Ihre Montageplatte kann anders aussehen als die hier gezeigte Version. Die
Installationsmethode ist jedoch identisch.

2. Bohren Sie die Bohrung für die Leitungen

• Wählen Sie für die Bohrung eine Stelle passend
zur Montageplatte.

• Bohren Sie das Loch in die Wand. Das Loch
sollte leicht nach unten und nach außen geneigt
sein.

• Eine Buchse durch die Wandöffnung installieren,
damit die Wand sauber bleibt.

3. Installation der Leitungen des Innengeräts

• Führen Sie die Leitungen (für Kälteflüssigkeit und
Gas) sowie die Kabel von außen durch die
Wandbohrung ein. Alternativ können Sie auch
zunächst die Inneneinheit anschließen und dann die Leitungen von innen nach außen verlegen.

• Prüfen Sie, ob das Kunststoffteil in Richtung der Leitungen abgesägt werden muss (siehe unten).

HINWEIS:

Werden die Leitungen in Richtung 1, 2 oder 4 verlegt, muss das entsprechende Plastikteil vom Boden der

Inneneinheit abgesägt werden.

• Drainageschlauch nach Anschluss der Leitungen nach Bedarf anschließen. Dann das Netzkabel
anschließen. Nach dem Anschluss die Leitungen, das Kabel und den Drainageschlauch mit Thermo­Isoliermaterial umwickeln.

HINWEIS: Während der Installation nicht an die Netzversorgung anschließen.

Buchse der Wandöffnung
(vom Benutzer
vorzubereiten,
Hartpolythen)

Inneneinheit

Außeneinheit

5 mm
(Neigung
nach unten)

Nut

Richtung der Leitungen

Te i l
ablassen

Sägen Sie das Kunststoffteil
entlang der Nut ab

23

Markierung an der mittleren Wasserwaage

4

1

3

2

WICHTIG:
Leitungsanschlüsse - thermische Isolierung:

Umwickeln Sie die Leitungsanschlüsse mit Isoliermaterial und fixieren Sie es mit Klebeband.

Wärmeisolierung der Leitungen:

a. Drainageschlauch unter die Leitung setzen.
b. Isoliermaterial: Polytethenschaum über 6 mm

Stärke.

HINWEIS: Drainageschlauch (vom Kunden
vorzubereiten)

• Der Drainageschlauch sollte für ein problemloses
Ausfließen nach unten zeigen. Der Drainageschlauch
sollte möglichst gerade verlaufen und darf nicht am
Ende in Wasser getaucht werden. Wird ein
Verlängerungsschlauch an die Drainage
angeschlossen, muss dieser ebenfalls thermisch
isoliert sein, wenn er durch die Inneneinheit
verläuft.

• Wird die Leitung nach rechts ausgerichtet, sollten
Leitung, Netzkabel und Drainageschlauch thermisch
isoliert und an der Rückseite des Gerätes befestigt
werden.

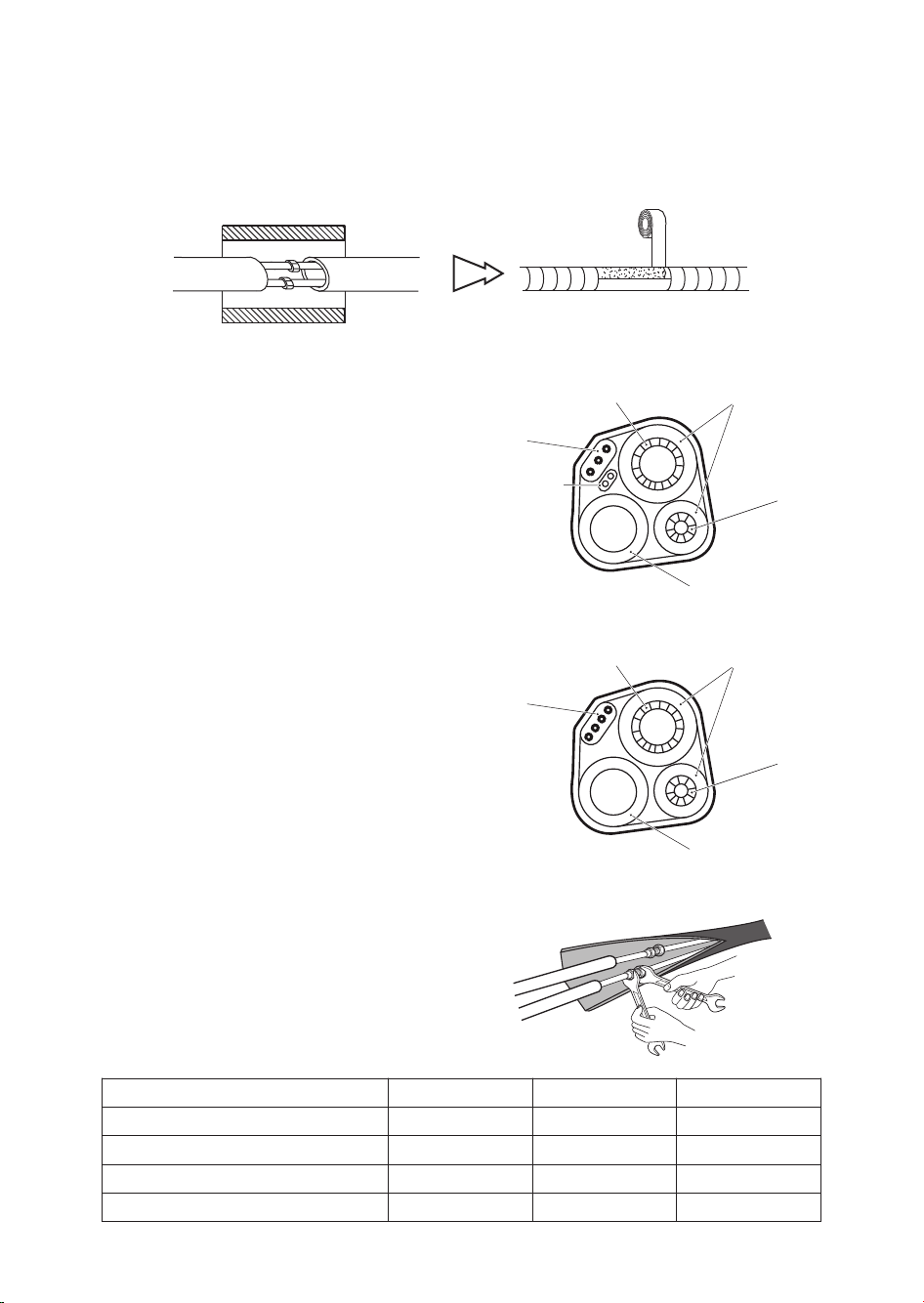

Anschluss der Leitungen:

a. Schließen Sie die Leitungen der Inneneinheit mit

Hilfe zweier Rohrzangen an. Besonders auf das
Anzugsmoment wie unten genannt achten, um zu
verhindern, dass Leitungen, Stecker und Muttern
deformiert oder beschädigt werden.

b. Zunächst mit Hand anziehen und dann mit dem

Werkzeug festziehen.

Thermische Isolierung

Mit Vinyl-Klebeband umwickelt

Große Leitung

MODELL ON/OFF (EIN/AUS)

INVERTER-MODELL

Thermisch
isolierte
Leitung

Kleine Leitung

Defrosterkabel
(für Wärmepumpe)

Drainageschlauch
(vom Kunden vorzubereiten)

Große Leitung

Thermisch
isolierte
Leitung

Kleine Leitung

Drainageschlauch
(vom Kunden vorzubereiten)

Netzkabel

Netzkabel

24

Größe der Leitung Anzugsmoment Breite der Nut Mindeststärke

Flüssigkeitsseitig (1/4 Zoll) 1,5~2 kg.m 17 mm 0,5 mm

Gasseitig (3/8 Zoll) 3,1~3,5 kg.m 22 mm 0,7 mm
Gasseitig (1/2 Zoll) 5,0~5,5 kg.m 24 mm 0,8 mm
Gasseitig (5/8 Zoll) 6,0~6,5 kg.m 27 mm 0,8 mm

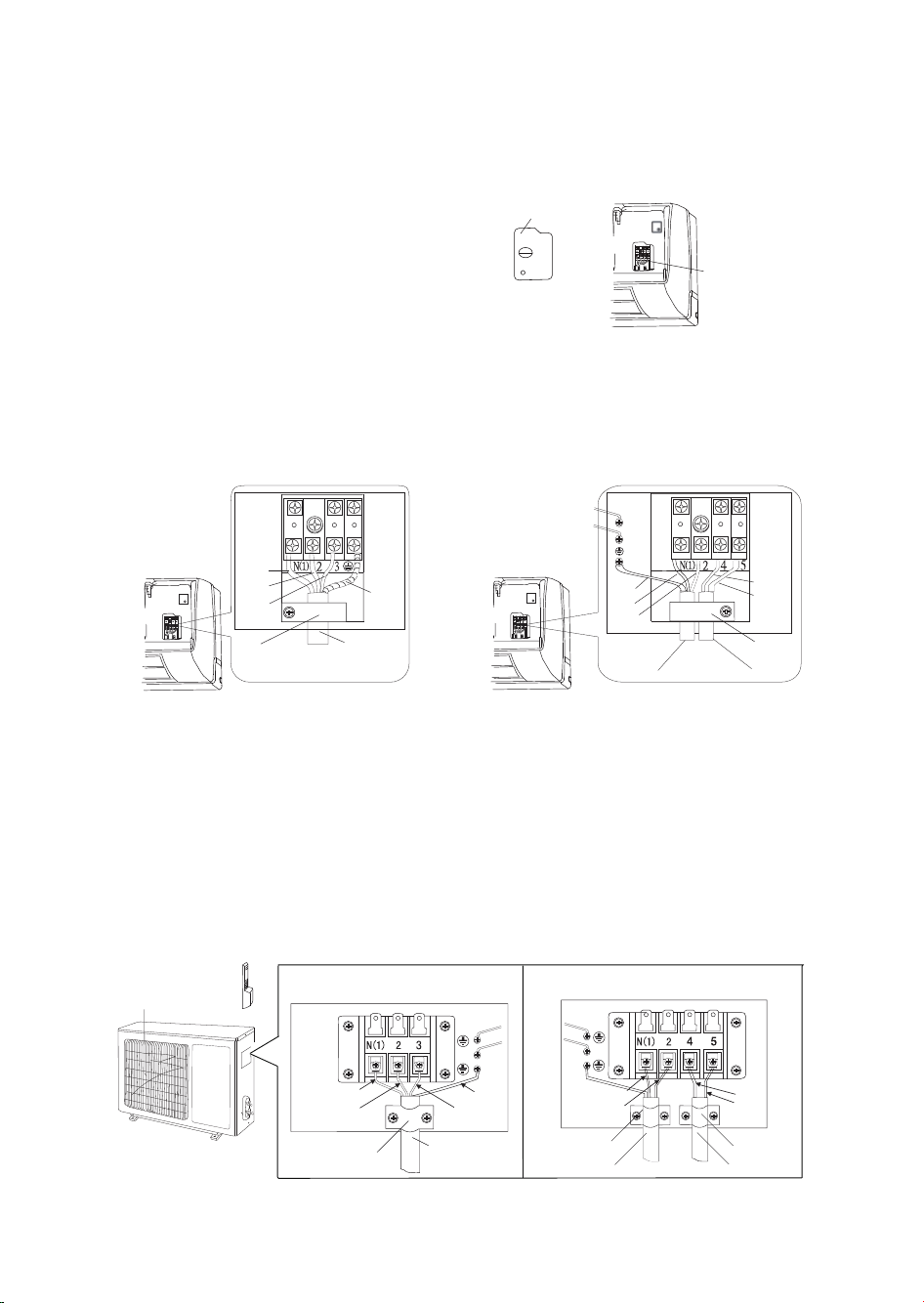

4. Kabel anschließen

• Innengerät

1) Frontblende öffnen, Abdeckplatte durch Lösen der
Schraube abnehmen.

2) Schließen Sie die Litzen des Stromkabels an den
Klemmen der Inneneinheit exakt wie folgt an.

3) Sichern Sie das Kabel mit der Kabelschelle an der
Klemmenleiste.

4) Abdeckplatte wieder aufsetzen und Schraube
festziehen.

HINWEIS: (Je nach Modell) Um für den Anschluss an
die Klemmleiste der Inneneinheit zu gelangen, muss
das Gehäuse abmontiert werden.

• Außengerät

1) Öffnen Sie die Klappe der Außeneinheit durch Lösen der Schraube. Kabel an die Anschlüsse am
Klemmenbrett einzeln gemäß Innengerät-Anschluss anschließen.

2) Sichern Sie das Kabel mit der Kabelschelle an der Klemmenleiste.

3) Setzen Sie die Klappe wieder ein und ziehen Sie die Schraube wieder fest.

HINWEIS: (Je nach Modell) Um für den Anschluss an die Klemmleiste der Inneneinheit zu gelangen, muss
das Gehäuse abmontiert werden.

Abdeckplatte

Netzkabel

Blau

Violett
Orange

Schwarz

Gelb/
Grün

Kabelschelle

Defrosterkabel

Netzkabel

Blau

Violett
Orange

Schwarz

Gelb/
Grün

Kabelschelle

Kabelschelle

Defrosterkabel

Netzkabel

EIN/AUS 9K/12K/18K

Blau

Schwarz

Gelb/
Grün

Braun

Kabelschelle

Netzkabel

INVERTER 9K/12K/18K

Zugangsklappe

Blau

Schwarz

Gelb/Grün

Braun

Kabelschelle

Netzkabel

25

INVERTER 9K/12K/18K EIN/AUS 9K/12K/18K

Ty p

Kapazität

(Btu/h)

Netzkabel Netzanschlusskabel

Haupt-

stromversorgung

(Hinweis)

Ein/Aus-Taste

9k H05VV-F, 3G 1,0 mm²

H05RN-F, 3G 1,0 mm²

H05RN-F, 2G 0,75 mm²

An Innengerät

12k H05VV-F, 3G 1,5 mm²

H07RN-F, 3G 1,5 mm²

H05RN-F, 2G 0,75 mm²

An Innengerät

18k H05VV-F, 3G 2,5 mm²

H07RN-F, 3G 2,5 mm²

H05RN-F, 2G 0,75 mm²

An Innengerät

Wechselrichter

9k H05VV-F, 3G 1,5 mm² H07RN-F, 4G 1,5 mm² An Innengerät

12k H05VV-F, 3G 1,5 mm² H07RN-F, 4G 1,5 mm² An Innengerät

18k H05VV-F, 3G 1,5 mm² H07RN-F, 4G 1,5 mm² An Innengerät

26

VORSICHT:

1. Achten Sie darauf, dass die Kabelfarben und Klemmen der Außeneinheit und mit denen der Innenraum­Einheit übereinstimmen.

2. Sehen Sie für die Klimaanlage einen eigenen Stromkreis vor. Näheres zur Verkabelung siehe den
Schaltplan des Gerätes.

3. Prüfen Sie, ob der Kabelquerschnitt wie folgt mit der Tabelle übereinstimmt.

4. Prüfen Sie nach der Installation, ob alle Litzen/Kabel fest montiert sind. Das Kabel ist mit einer
Kabelschelle gut zu befestigen.

5. In feuchter oder nasser Umgebung muss zusätzlich ein Kriechstromschalter installiert werden.

Kabelspezifikationen

INSTALLATION DER AUSSENEINHEIT

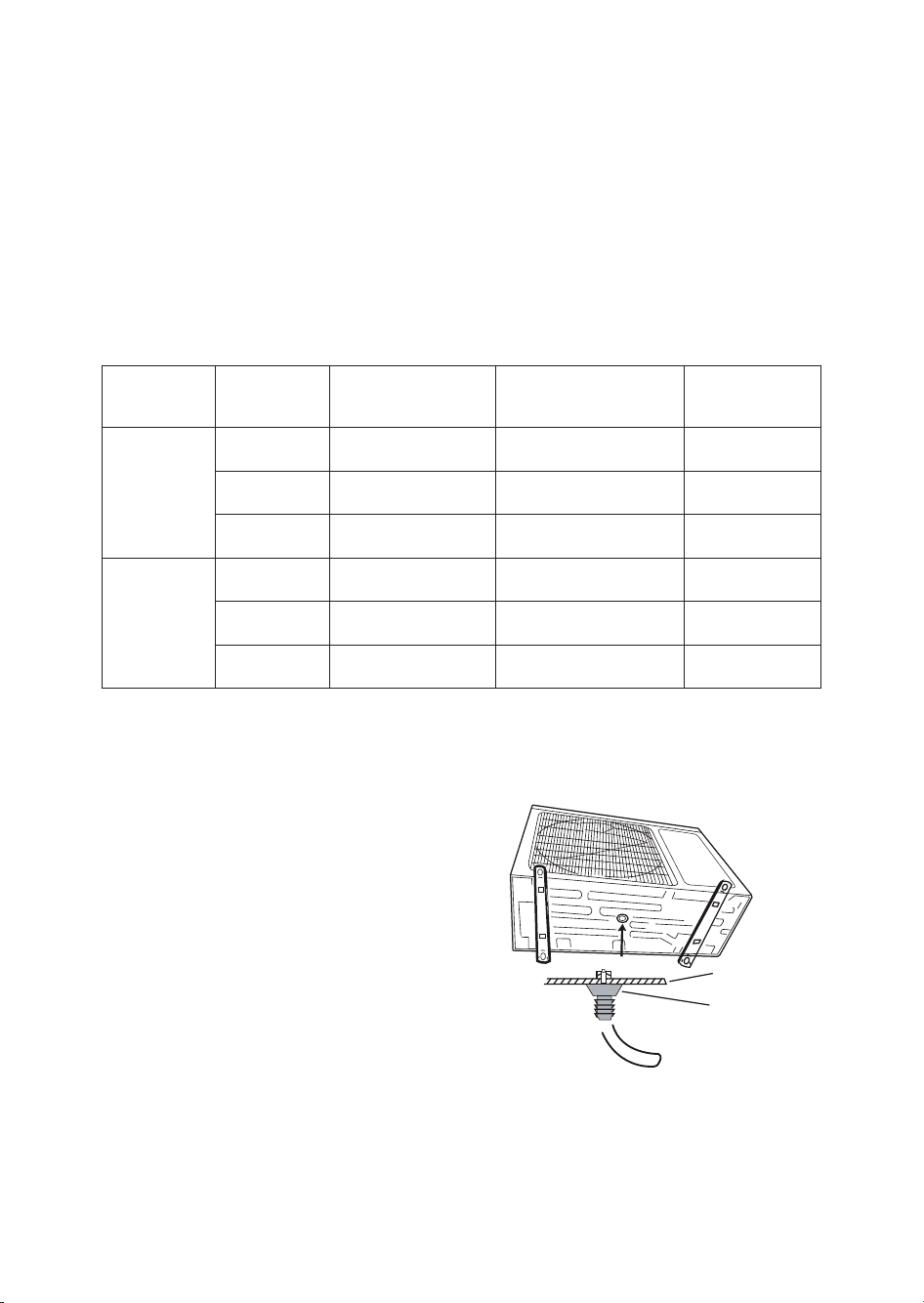

1. Ablassventil und Drainageschlauch installieren

In der Betriebsart Heizen tropft Kondenswasser aus
der Außeneinheit. Aus Gründen der Sauberkeit und
des Umweltschutzes sollten Sie ein Ablassventil und
einen Drainageschlauch verlegen, um das
Kondenswasser gezielt abzuleiten. Montieren Sie das
Ablassventil direkt am Boden der Außeneinheit und
schließen Sie einen Ablaufschlauch an wie in der
Abbildung rechts gezeigt.

2. Installation und Montage der Außeneinheit

Mit den Schrauben und Muttern fest auf einem
ebenen und stabilen Boden befestigen. Bei Wand­oder Dachmontage muss der Montageuntergrund
für die Einheit stabil genug sein, um ein Vibrieren
oder Wackeln bei starkem Wind zu verhindern.

3. Außengerät Anschluss der Rohrleitungen

• Kappen vom 2- und 3-Wegeventil entfernen.

• Rohrleitungen an das 2- und 3-Wegeventil separat mit dem erforderlichen Anzugsmoment
anschließen.

4. Kabelanschluss der Außeneinheit (siehe vorherige Seite)

Gehäuse

Ablassventil

Drainageschlauch
(vom Kunden vorzubereiten)

Unterdruckpumpe

Inneneinheit

Fließrichtung des
Kältemittels

3-Wegeventil

Wartungsöffnung

(2) Drehen
(8) Festziehen

(7) Drehen, um das
Ventil ganz zu öffnen

Ventilkappe

(1) Drehen

(8) Festziehen

2-Wegeventil

(6) 1/4 Drehung öffnen

(7) Drehen, um das Ventil ganz zu öffnen

(1) Drehen

Ventilkappe

(8) Festziehen

An die Inneneinheit anschließen

Plan, 3-Wegeventil

Offene Position

Spindel

An das Außengerät
anschließen

Ventilkern

Nadel

Kappe der
Wartungsöffnung

27

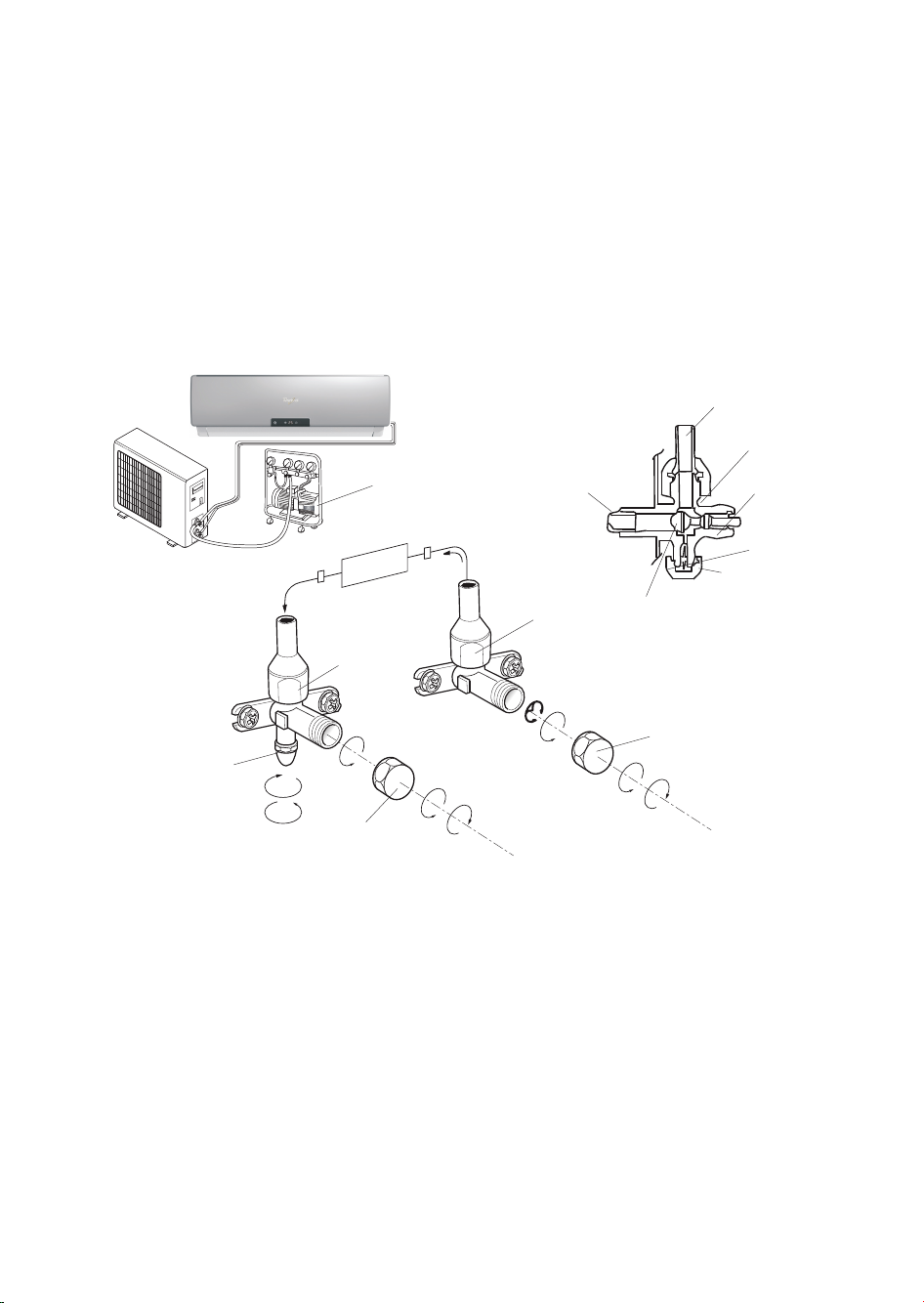

ABSAUGEN DER LUFT

Feuchte Luft im Kältemittelkreislauf kann zu Fehlfunktionen des Kompressors führen. Nach der Montage
der Außen- und Inneneinheit muss der Kältemittelkreislauf entlüftet werden. Benutzen Sie dazu eine
Vakuumpumpe, wie unten gezeigt.

Hinweis: Da der Systemdruck hoch ist und der Umweltschutz berücksichtigt werden muss, darf das
Kältemittel nicht direkt an die Umgebungsluft frei gesetzt werden.

So entfernen Sie die Luft aus den Leitungen:

1. Kappen von den 2- und 3-Wegeventilen los schrauben und abnehmen.

2. Kappe vom Wartungsventil los schrauben und abnehmen.

3. Den flexiblen Schlauch der Unterdruckpumpe an dem Wartungsventil anschließen.

4. Die Unterdruckpumpe 10-15 Minuten laufen lassen, bis ein absoluter Unterdruck von 10 mm Hg
erreicht ist.

5. Während die Unterdruckpumpe läuft, den Niederdruckknopf am Krümmer der Unterdruckpumpe
schließen. Jetzt die Unterdruckpumpe abschalten.

6. Das 2-Wegeventil um eine 1/4 Umdrehung öffnen und nach 10 Sekunden wieder schließen. Alle
Anschlüsse mit Flüssigseife oder einem elektronischen Leckprüfer auf Undichtigkeiten prüfen.

7. Die Ventilschäfte der 2- und 3-Wegeventile drehen. Den flexiblen Schlauch der Unterdruckpumpe
entfernen.

8. Alle Ventilkappen wieder aufsetzen und festziehen.
