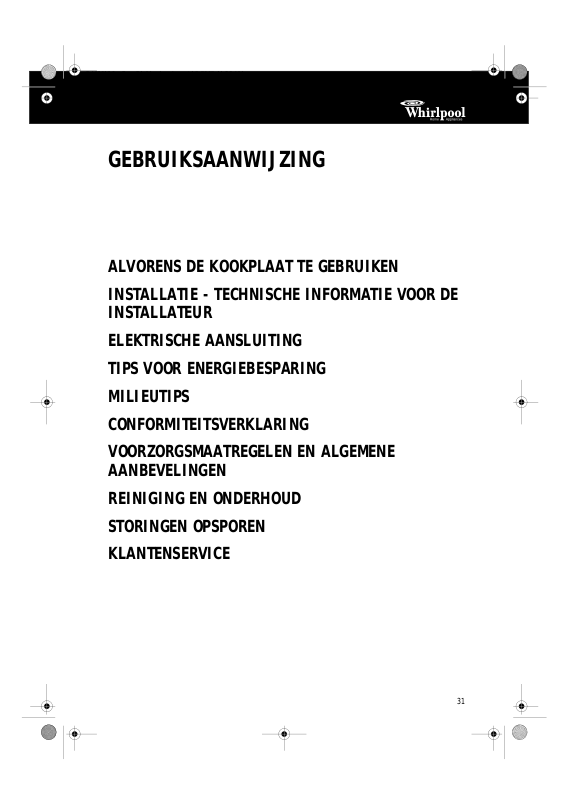

GEBRUIKSAANWIJZING

ALVORENS DE KOOKPLAAT TE GEBRUIKEN
INSTALLATIE - TECHNISCHE INFORMATIE VOOR DE

INSTALLATEUR
ELEKTRISCHE AANSLUITING
TIPS VOOR ENERGIEBESPARING
MILIEUTIPS
CONFORMITEITSVERKLARING
VOORZORGSMAATREGELEN EN ALGEMENE

AANBEVELINGEN
REINIGING EN ONDERHOUD
STORINGEN OPSPOREN
KLANTENSERVICE

31

3nl66016.fm Page 32 Monday, August 19, 2002 11:58 AM

ALVORENS DE KOOKPLAAT TE GEBRUIKEN

• Lees om optimaal gebruik te kunnen maken
van uw nieuwe apparatuur de
gebruiksaanwijzingen zorgvuldig door en
houd ze bij de hand als naslagwerk.

INSTALLATIE - TECHNISCHE INFORMATIE VOOR DE
INSTALLATEUR

Zorg ervoor dat het apparaat geïnstalleerd en aangesloten

•

wordt op het elektriciteitsnet door een gekwalificeerde
technicus, in overeenstemming met de instructies van de
fabrikant en conform de plaatselijke voorschriften.
Controleer voor de installatie of de plaatselijke gastoevoer-

•

en gasdrukvoorzieningen compatibel zijn met de instellingen
van de kookplaat. De instellingen van dit apparaat staan
vermeld op het typeplaatje of op het label.
Het apparaat moet worden uitgeschakeld alvorens

•

onderhoudswerkzaamheden uit te voeren.

Lees vóór de installatie de volgende aanwijzingen:

De kookplaat moet geïnstalleerd worden in een werkblad van

•

20 tot 40 mm dik en 600 mm diep.
Binnenin het kastje moet er een ruimte van tenminste 30 mm

•

tussen de bodem van de kookplaat en de bovenkant van een
apparaat of steun vrijgelaten worden.
Als de kookplaat naast een kast geïnstalleerd moet worden,

•

laat dan een ruimte van tenminste 100 mm vrij.
Er moet een ruimte van tenminste 50 mm tussen de k ookplaat

•

en de wand zijn.
Als er een afzuigkap of een kast boven de kookplaat geïnstalleerd

•

moet worden, laat dan een ruimte van tenminste 650 mm vrij.
De deklaag van de zijpanelen van de kast of apparaten in de

•

buurt van de kookplaat moet hittebestendig zijn.
Installeer de kookplaat niet in de buurt van ontvlambare

•

materialen (b.v. gordijnen).

Plaats van het apparaat

Het apparaat moet geïnstalleerd worden op een plaats waar
er voldoende lucht is voor een correcte gasverbranding
(2 m3/u x kW).

• De installateur moet de nationale voorschriften met
betrekking tot ventilatie en afvoer van
verbrandingsproducten in acht nemen.

Er moet een natuurlijke luchtstroom door één of meer

•

openingen aanwezig zijn, die:

- Permanent is en in de buitenmuren van de te ventileren kamer

gemaakt is.

- Zodanig gemaakt is dat de openingen zowel aan de binnen- als

aan de buitenkant van de muur niet geblokkeerd kunnen worden.

- Afgedekt is met roosters, een metalen rooster enz., zodanig dat de

hierboven aangeduide installatie-afstanden niet verkleind worden.

- Dichtbij de vloer geplaatst is, zodat de correcte werking van de

afvoerinstallatie van de verbrandingsproducten niet gehinderd wordt.
Wanneer deze openingen niet gemaakt kunnen worden, moet de

noodzakelijke lucht uit een naastliggende kamer aangevoerd
worden, die op de juiste manier geventileerd is, en die geen
slaapkamer of een gevaarlijke ruimte is. In dat geval moet de
luchtdoorstroom via de keukendeur plaatsvinden.

32

3nl66016.fm Page 33 Monday, August 19, 2002 11:58 AM

INSTALLATIE - TECHNISCHE INFORMATIE VOOR DE
INSTALLATEUR

Afvoer van verbrandingsproducten

De verbrandingsproducten van gasapparatuur moeten
afgevoerd worden door middel van afzuigkappen die
rechtstreeks met buiten verbonden zijn.
Wanneer dit niet mogelijk is, kan er een elektrische ventilator
gebruikt worden, die aan de buitenmuur of aan een raam
bevestigd is. De ventilator moet in staat zijn om in één uur
3-5 keer het luchtvolume van de keuken te verwisselen.
De ventilator mag alleen geïnstalleerd worden als er geschikte
openingen voor de luchttoevoer aanwezig zijn.

Installatie

- Verwijder de beschermende folie van de kookplaat.

- Zaag een opening in het werkblad volgens de afmetingen die
worden weergegeven in het afzonderlijk bijgeleverde
productinformatieblad.

- Strek pakking
zorg ervoor dat deze over de verbindingsranden valt.

- Draai de kookplaat ondersteboven en plaats de lipjes
zittingen, waarbij u de schroeven
Zorg ervoor dat de lipjes correct geplaatst zijn, zoals in de
illustratie.

- Plaats de kookplaat in de behuizing.

- Plaats de lipjes
lipjes moeten in het gat passen.

- Draai schroef

Twee kookplaten naast elkaar installeren

Om twee kookplaten naast elkaar de installeren (zie de
afbeelding), dient u de speciale set te gebruiken (codenummer
AMH 719), die u kunt bestellen bij de Klantenservice:

- Zaag een opening in het werkblad zoals aangegeven staat in
de afbeelding.

- Volg de installatieaanwijzingen voor de installatie van een
enkele kookplaat.

- Er moet een ruimte van 5 mm vrijgelaten worden tussen de
kookplaten om het verbindingsstuk te bevestigen.

- Voor installaties met meer dan 3 kookplaten naast elkaar dient
u het vereiste gat te berekenen, waarbij u de afmetingen in de
afbeelding aanhoudt.

- Iedere kookplaat moet zijn eigen gas/stroomtoevoer hebben.

uit over de rand van het gezaagde gat en

(C)

aandraait.

(B)

in hun zittingen; de tanden

(A)

vast totdat de kookplaat volledig vast zit.

(B)

(D)

hun

(A)

van de

2 DOMINO side-by-side

3 DOMINO side-by-side
