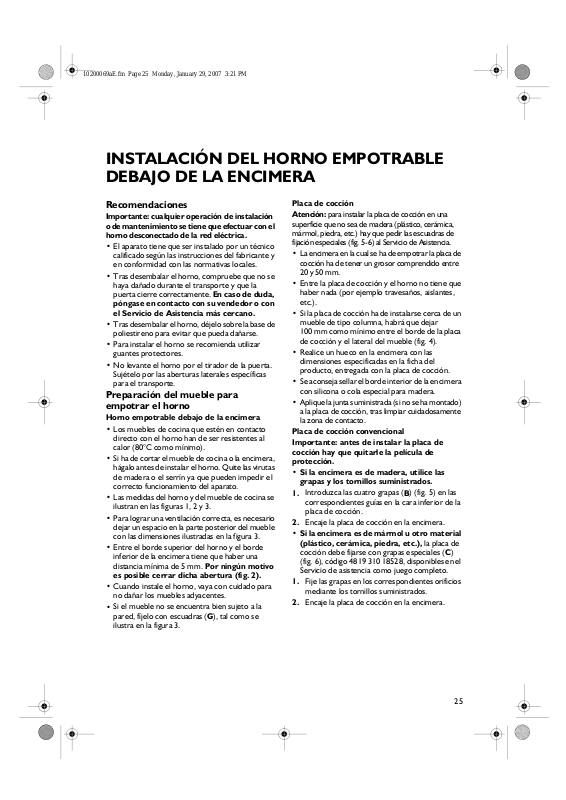

INSTALACIÓN DEL HORNO EMPOTRABLE
DEBAJO DE LA ENCIMERA
Recomendaciones
Importante: cualquier operación de instalación
o de mantenimiento se tiene que efectuar con el
horno desconectado de la red eléctrica.
El aparato tiene que ser instalado por un técnico
•
calificado según las instrucciones del fabricante y
en conformidad con las normativas locales.
Tras desembalar el horno, compruebe que no se
•
haya dañado durante el transporte y que la
puerta cierre correctamente.
póngase en contacto con su vendedor o con
el Servicio de Asistencia más cercano.
Tras desemb alar el hor no, déjelo so bre l a ba se de
•
poliestireno para evitar que pueda dañarse.
Para instalar el horno se recomienda utilizar
•
guantes protectores.
No levante el horno por el tirador de la puerta.
•
Sujételo por las aberturas laterales específicas
para el transporte.
En caso de duda,
Preparación del mueble para
empotrar el horno
Horno empotrable debajo de la encimera
Los muebles de cocina que estén en contacto
•
directo con el horno han de ser resistentes al
calor (80°C como mínimo).
Si ha de cortar el mueble de cocina o la encimera,
•
hágalo antes de instalar el horno. Quite las virutas
de madera o el serrín ya que pueden impedir el
correcto funcionamiento del aparato.

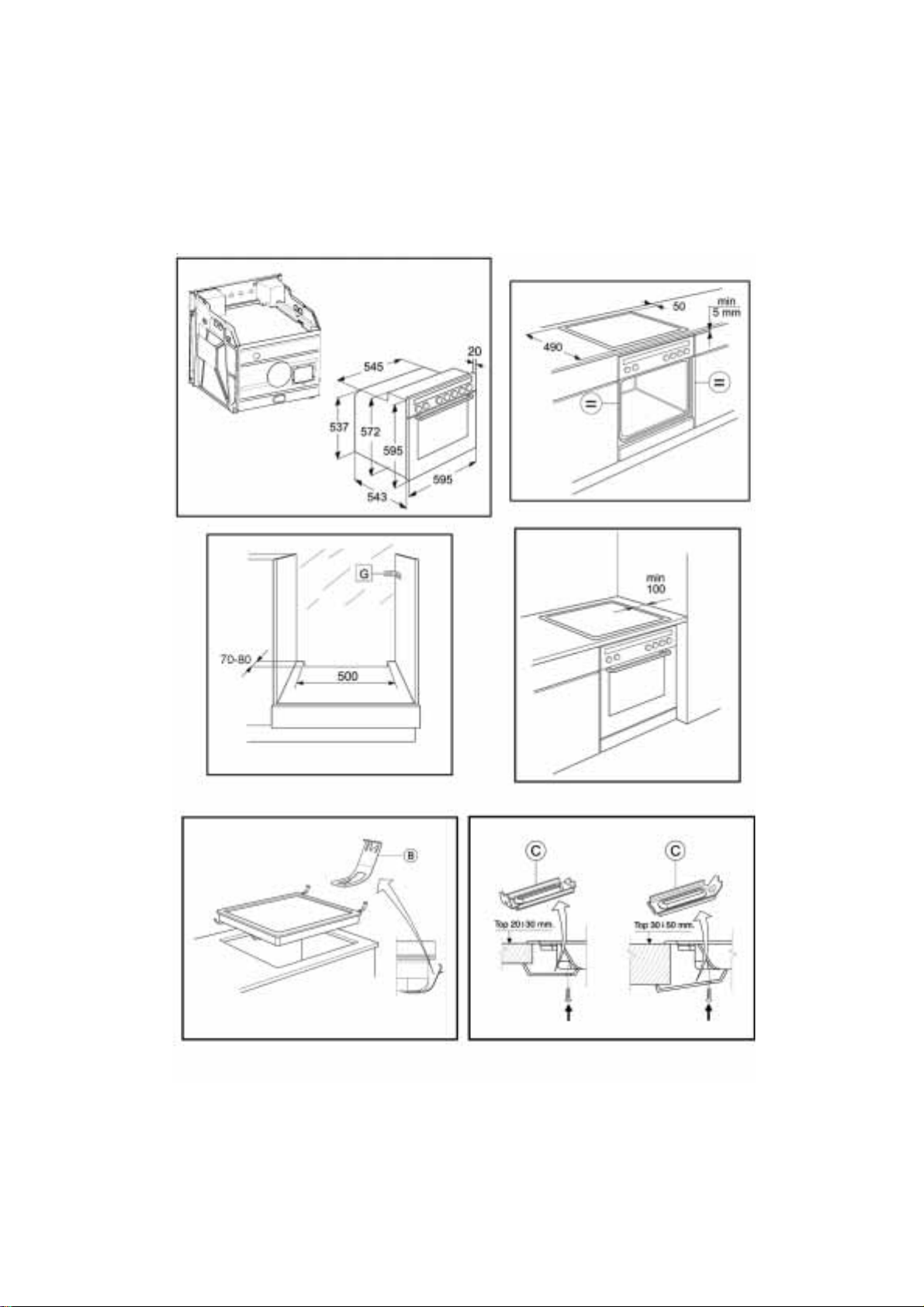

Las medidas del horno y del mueble de cocina se
•
ilustran en las figuras 1, 2 y 3.
Para lograr una ventilación correcta, es necesario
•
dejar un espacio en la parte posterior del mueble
con las dimensiones ilustradas en la figura 3.
Entre el borde superior del horno y el borde
•
inferior de la encimera tiene que haber una
distancia mínima de 5 mm.
es posible cerrar dicha abertura (fig. 2).
Cuando instale el horno, vaya con cuidado para
•
no dañar los muebles adyacentes.
Si el mueble no se encuentra bien sujeto a la
•
pared, fíjelo con escuadras (G), tal como se
ilustra en la figura 3.
Por ningún motivo
Placa de cocción
Atención:
superficie que no sea de madera (plástico, cerámica,
mármol, piedra, etc.) hay que pedir las escuadras de
fijación especiales (fig. 5-6) al Servicio de Asistencia.
•
•
•
•
•
•
Placa de cocción convencional
Importante: antes de instalar la placa de
cocción hay que quitarle la película de
protección.
• Si la encimera es de madera, utilice las
1.
2.
• Si la encimera es de mármol u otro material
1.
2.
para instalar la placa de cocción en una
La encimera en la cual se ha de empotrar la placa de
cocción ha de tener un grosor comprendido entre
20 y 50 mm.
Entre la placa de cocción y el horno no tiene que
haber nada (por ejemplo travesaños, aislantes,
etc.).
Si la placa de cocción ha de instalarse cerca de un
mueble de tipo columna, habrá que dejar
100 mm como mínimo entre el borde de la placa
de cocción y el lateral del mueble (fig. 4).
Realice un hueco en la encimera con las
dimensiones especificadas en la ficha del
producto, entregada con la placa de cocción.
Se a co ns eja s el la r el bo rd e interio r d e l a enc im er a
con silicona o cola especial para madera.
Aplique la junta suministrada (si no se ha montado)
a la placa de cocción, tras limpiar cuidadosamente
la zona de contacto.
grapas y los tornillos suministrados.
Introduzca las cuatro grapas (B) (fig. 5) en las
correspondientes guías en la cara inferior de la
placa de cocción.
Encaje la placa de cocción en la encimera.
(plástico, cerámica, piedra, etc.),
cocción debe fijarse con grapas especiales (C)
(fig. 6), código 4819 310 18528, disponibles en el
Servicio de asistencia como juego completo.
Fije las grapas en los correspondientes orificios
mediante los tornillos suministrados.
Encaje la placa de cocción en la encimera.
la placa de
25
10200069aE.fm Page 26 Monday, January 29, 2007 3:21 PM
Conexión eléctrica
Según la normativa es obligatorio conectar a
tierra el aparato.
La conexión eléctrica tiene que ser efectuada por
•
un técnico calificado según las instrucciones del
fabricante y en conformidad con las normativas
locales.
El instalador es responsable de la correcta
•
conexión eléctrica y del cumplimiento de las
normas de seguridad.
El cable de alimentación del horno ha de ser lo
•
suficientemente largo para conectar el aparato al
suministro eléctrico una vez instalado.
Para cumplir con las normas de seguridad, es
•
necesario utilizar un interruptor omnipolar con
una separación mínima entre los contacto de
3 mm.
No emplee tomas de corriente múltiples ni
•
cables alargadores.
Después de instalar el horno, los componentes
•
eléctricos han de quedar inaccesibles.
Conexión del horno a la red eléctrica
Asegúrese de que la tensión indicada en la placa
•
de datos del aparato coincida con la tensión de
red. La placa de datos se encuentra en el borde
frontal del horno (visible con la puerta del horno
abierta).
Desenrosque los dos tornillos de fijación de la
1.
tapa de la regleta de conexiones situada en la
parte inferior de la cubierta posterior del
horno.
Quite la tapa para acceder a la regleta de
2.
conexiones e introduzca el cable de
alimentación (véase la tabla) a través de la
abertura situada en el fondo del horno.
Conecte el cable a la regleta de conexiones,
3.
apriete hasta el tope los tornillos y sujételo al
prensacables.
Coloque nuevamente la tapa, introduciendo las
4.
dos lengüetas en sus sedes, y sujétela con los dos
tornillos.
Tabla cable de alimentación
N° de conductores Tipo de cable
1N+
2N+
3+
3N+
~
~
~
~
H05 RR-F 3 X 4 mm²
H05 RR-F 4 X 2,5 mm²
H05 RR-F 4 X 2,5 mm²
H05 RR-F 5 X 1,5 mm²
Conexión a la alimentación del gas
La instalación de alimentación del gas debe ser
conforme a las normas locales en vigor.
Para la conexión de la placa de cocción al gas ciudad
o la bombona, hay que utilizar un tubo metálico
rígido de cobre o acero con los empalmes
correspondientes conformes a las normas locales, o
bien un tubo flexible de acero inoxidable de pared
continua conforme a las normas locales.

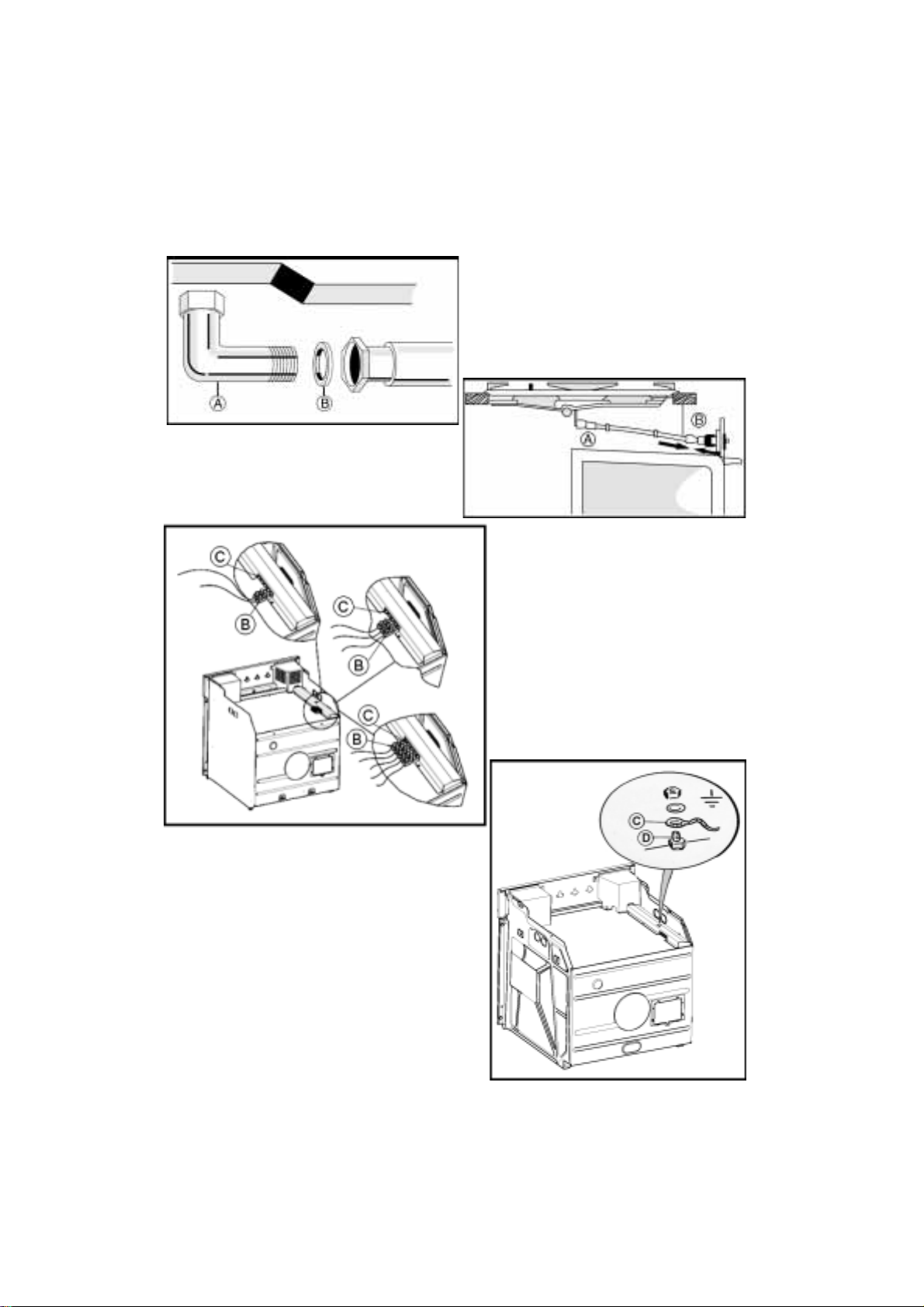

Para la conexión al codo, interponga la junta
(fig. 7).
Los tubos metálicos flexibles deben tener una
longitud máxima de m. 2.
Atención:
inoxidable, el mismo deberá instalarse de forma
que no pueda estar en contacto con una parte móvil
del mueble; asimismo, deberá pasar por un punto
libre de obstáculos y deberá poderse inspeccionar
en toda su longitud.
si se utiliza un tubo flexible de acero
“B”
Conexión e instalación
Horno - Placa de cocción con juntas
universales
Tras la instalación y el anclaje de la placa de cocción,
instale el horno.

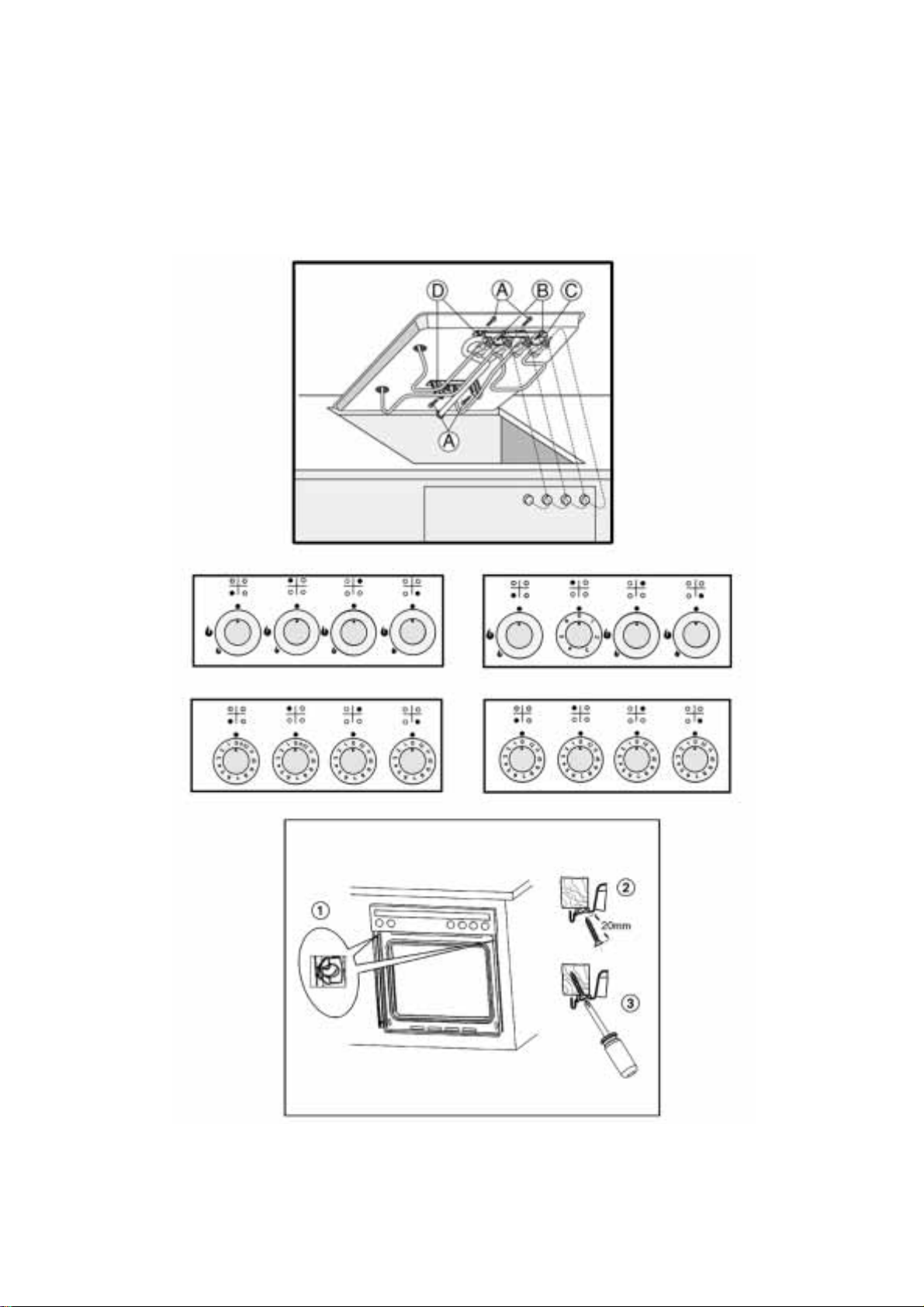

Conecte las pestañas
1.
como se ilustra (fig. 8).
“B”
Si en la placa de cocción hay una placa eléctrica,
2.
conecte el conjunto
primeros 3 orificios de la regleta de 5 orificios
en el bloque
Coloque el horno en el hueco del mueble y
3.
sujételo con los tornillos suministrados.
Introduzca los mandos correspondientes
4.
empujándolos hasta el tope en los alojamientos
del panel.
Nota:
En caso de conexión al “Caja de control”, en lugar
de realizar la conexión al horno, lea atentamente las
instrucciones suministradas junto con el “Caja de
control”.
como se ilustra (fig. 9).
“C”
con la parte terminal
“A”
de 3 conectores a los
“B”
