Whirlpool AKP 366/WH/06, AKP 366 IX, AKP 366 WH, AKP 366/IX/06 INSTALLATION [de]

Download

Page 1

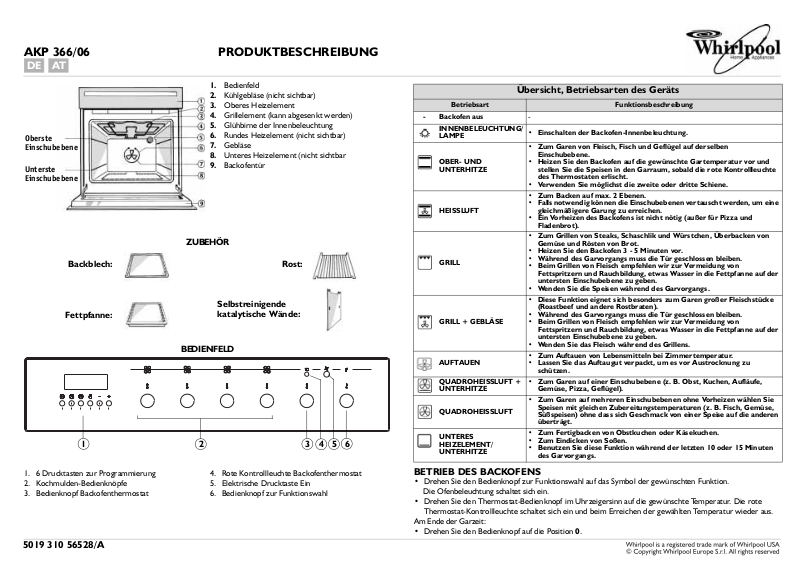

AKP 366/06 PRODUKTBESCHREIBUNG

DE AT

Bedienfeld

Kühlgebläse (nicht sichtbar)

Oberes Heizelement

Grillelement (kann abgesenkt werden)

Glühbirne der Innenbeleuchtung

Rundes Heizelement (nicht sichtbar)

Oberste Einschubebene

Unterste Einschubebene

Backblech:

Fettpfanne:

BEDIENFELD

ZUBEHÖR

Selbstreinigende katalytische Wände:

Gebläse Unteres Heizelement (nicht sichtbar Backofentür

Rost:

Betriebsart Funktionsbeschreibung

- Backofen aus INNENBELEUCHTUNG/

LAMPE

OBER- UND UNTERHITZE

HEISSLUFT

GRILL

GRILL + GEBLÄSE

AUFTAUEN

QUADROHEISSLUFT + UNTERHITZE

QUADROHEISSLUFT

UNTERES HEIZELEMENT/ UNTERHITZE

Übersicht, Betriebsarten des Geräts

• Einschalten der Backofen-Innenbeleuchtung.

• Zum Garen von Fleisch, Fisch und Geflügel auf derselben Einschubebene.

• Heizen Sie den Backofen auf die gewünschte Gartemperatur vor und stellen Sie die Speisen in den Garraum, sobald die rote Kontrollleuchte des Thermostaten erlischt.

• Verwenden Sie möglichst die zweite oder dritte Schiene.

• Zum Backen auf max. 2 Ebenen.

• Falls notwendig können die Einschubebenen vertauscht werden, um eine gleichmäßigere Garung zu erreichen.

• Ein Vorheizen des Backofens ist nicht nötig (außer für Pizza und Fladenbrot).

• Zum Grillen von Steaks, Schaschlik und Würstchen, Überbacken von Gemüse und Rösten von Brot.

• Heizen Sie den Backofen 3 - 5 Minuten vor.

• Während des Garvorgangs muss die Tür geschlossen bleiben.

• Beim Grillen von Fleisch empfehlen wir zur Vermeidung von Fettspritzern und Rauchbildung, etwas Wasser in die Fettpfanne auf der untersten Einschubebene zu geben.

• Wenden Sie die Speisen während des Garvorgangs.

• Diese Funktion eignet sich besonders zum Garen großer Fleischstücke (Roastbeef und andere Rostbraten).

• Während des Garvorgangs muss die Tür geschlossen bleiben.

• Beim Grillen von Fleisch empfehlen wir zur Vermeidung von Fettspritzern und Rauchbildung, etwas Wasser in die Fettpfanne auf der untersten Einschubebene zu geben.

• Wenden Sie das Fleisch während des Grillens.

• Zum Auftauen von Lebensmitteln bei Zimmertemperatur.

• Lassen Sie das Auftaugut verpackt, um es vor Austrocknung zu schützen.

• Zum Garen auf einer Einschubebene (z. B. Obst, Kuchen, Aufläufe, Gemüse, Pizza, Geflügel).

• Zum Garen auf mehreren Einschubebenen ohne Vorheizen wählen Sie Speisen mit gleichen Zubereitungstemperaturen (z. B. Fisch, Gemüse, Süßspeisen) ohne dass sich Geschmack von einer Speise auf die anderen überträgt.

• Zum Fertigbacken von Obstkuchen oder Käsekuchen.

• Zum Eindicken von Soßen.

• Benutzen Sie diese Funktion während der letzten 10 oder 15 Minuten des Garvorgangs.

1. 6 Drucktasten zur Programmierung

2. Kochmulden-Bedienknöpfe

3. Bedienknopf Backofenthermostat

5019 310 56528/A

4. Rote Kontrollleuchte Backofenthermostat

5. Elektrische Drucktaste Ein

6. Bedienknopf zur Funktionswahl

BETRIEB DES BACKOFENS

• Drehen Sie den Bedienknopf zur Funktionswahl auf das Symbol der gewünschten Funktion. Die Ofenbeleuchtung schaltet sich ein.

• Drehen Sie den Thermostat-Bedienknopf im Uhrzeigersinn auf die gewünschte Temperatur. Die rote Thermostat-Kontrollleuchte schaltet sich ein und beim Erreichen der gewählten Temperatur wieder aus.

Am Ende der Garzeit:

• Drehen Sie den Bedienknopf auf die Position 0.

Page 2

GARTABELLE

SPEISEN Betriebsart Vor h ei ze n

FLEISCH

Lamm, Zicklein, Hammel

Kalb, Rind, Schwein

Hähnchen, Kaninchen,

Ente

Puter

(3-5 kg)

Gans (2 kg)

(1 kg)

FISCH

Meerbrasse, Seebarsch, Tunfisch,

Lachs, Kabeljau

FISCH

(<1 kg - Schnitten)

Schwertfisch, Tunfisch

GEMÜSE

Paprika, Tomaten, Ofenkartoffeln

BACKWAREN, TEILCHEN USW.

Hefekuchen

Gefüllter Kuchen

(Käsekuchen)

Mürbeteigkuchen

Strudel, Crêpes

Plätzchen, Kringel, Mürbteigkekse

Eclairs, Biskuitrolle

Einschubebene

von unten

X 2 200 90 - 110

X 2 200 100 - 110

X 2 200 90 - 110

X 2 200 70 - 80

- 2 190 70 - 80

X 2 200 70 - 80

X 2 210 160 - 180

X 2 200 170 - 180

X 2 210 100 - 130

X 2 200 100 - 130

X 2 200 60 - 80

- 2 190 60 - 80

X 2 190 60 - 80

X 2 190 50 - 60

- 2 190 50 - 60

X 2 190 50 - 60

X 2

- 2 190 50 - 60

X 2

X 2 180 40 - 50

X 2

- 2 180 60 - 90

- 2

X 2

X 2 180 40 - 50

X 2

X 1-3 190 50 - 60

X 2

X 1-3 180 30 - 40

X 2

X 1-3 180 35 - 45

X 2

Te m p e r a t u r

(°C)

190

180 40 - 50

190 60 - 90

180 60 - 90

190 40 - 50

180 40 - 50

200 50 - 60

190 50 - 60

180 20 - 30

180 30 - 40

180 35 - 45

Garzeit

min.

50 - 60

SPEISEN Betriebsart Vor h ei ze n

Pasteten, Obstkuchen, z. B. Ananas-,

Pfirsichkuchen

Lasagne, Kartoffelgratin, Cannelloni,

Nudelauflauf

Brot

Pizza

Vol -au -ve nts

Soufflés

Einschubebene

von unten

X 2

X 2 190 45 - 55

X 2

X 2 190 40 - 50

X 2

X 1-3 210 30 - 40

X 2

X 1-3 210 20 - 30

X 2

X 1-3 200 30 - 40

X 2

X 2 190 50 - 60

X 2

Te m p e r a t u r

(°C)

200 50 - 60

190 45 - 55

200 40 - 50

190 40 - 50

210 30 - 40

225 15 - 20

210 20 - 30

200 30 - 40

200 40 - 50

190 50 - 60

GRILL-GARTABELLE

SPEISEN Betriebsart Vo rh ei ze n

To a s t X 3-4 200-225 10 - 15

Rippensteak X 3-4 200-225 30 - 40

Schnitzel X 3-4 200-225 30 - 40

Würstchen X 3 200-225 30 - 40

Schweinekoteletts X 3 200-225 30 - 40

Fisch (Schnitten) X 3 200-225 30 - 40

Hähnchenschenkel X 3 200-225 40 - 50

Bratspießchen X 3 200-225 40 - 50

Rippchen X 3 200-225 40 - 50

1/2 Hähnchen X 3 200-225 40 - 50

1/2 Hähnchen - 3 200-225 40 - 50

Ganzes Hähnchen - 2-3 200-225 60 - 70

Braten

(Schwein, Rind)

Ente - 1-2 200-225 60 - 80

Lammkeule - 1-2 200-225 80 - 100

Roastbeef - 2 200-225 60 - 70

Ofenkartoffeln - 2-3 200-225 40 - 50

Fisch, z. B. Meerbrasse, Forelle - 3 190-200 40 - 50

- 2-3 200-225 60 - 80

Einschubebene

von unten

Te m p e r a t u r

(°C)

Garzeit

min.

Garzeit

min.

Hinweis:

Die Garzeiten und -temperaturen sind nur Richtwerte.

Page 3

Beschreibung von Display und Druckknöpfen

AUTO leuchtet auf und bleibt eingeschaltet, um den Modus Automatik anzuzeigen. Die Anzeige blinkt, um das Ende der Garzeit anzuzeigen.

1. Zeitschaltuhr mit Druckwahlknopf für das akustische Signal

2. Druckwahlknopf Garzeitdauer

3. Druckwahlknopf Garzeitende

4. Druckwahlknopf Funktion Manuell

5. Druckknopf zur Einstellung oder Änderung von Daten

6. Druckknopf zur Einstellung oder Änderung von Daten

Einstellen der Zeitschaltuhr und Auswahl Modus Manuell

Nach der Installation oder einem Stromausfall blinken sowohl die Ziffernanzeige

-0:00

als auch

Halten Sie gleichzeitig die Drucktasten 2 und 3 gedrückt, während Sie die Zeitschaltuhr anhand der Drucktasten 5 und 6 einstellen.

Drücken Sie die Drucktaste 4 zur Wahl der Funktion Manuell, um im Modus Funktion Manuell fortzufahren.

lecuhtet auf.

AUTO

Einstellen der Zeitschaltuhr mit akustischem Signal

Funktioniert unabhängig von den Garfunktionen des Backofens Drücken Sie die Drucktaste 1, um die Ziffernanzeige Drücken Sie die Drucktasten 5 oder 6, um die gewünschte Garzeit einzustellen. Nach dem Loslassen der Drucktasten leuchten die Anzeigen

einige Sekunden lang auf.

Das akustische Signal ertönt am Ende der Garzeit. Drücken Sie die Taste 1, um das akustische Signal abzustellen.

Wenn die Anzeige für manuellen Betrieb aufleuchtet, ist der Modus Manuell in Funktion.

Wenn die ZeitschaltuhrAnzeige leuchtet, ist die Zeitschaltuhr in Betrieb.

-0:00

zu aktivieren.

12:00

und

Programmieren der Garzeit

Drücken Sie die Drucktaste 2, um die Ziffernanzeige Drücken Sie die Drucktasten 5 oder 6, um die gewünschte Garzeit einzustellen. Nach dem Loslassen der Drucktasten leuchten die Anzeigen

einige Sekunden lang auf.

• Regulieren Sie den Ofen durch Drehen des Thermostat-Bedienknopfes auf die gewünschte Temperatur. Der Ofen tritt sofort in Funktion. Das akustische Signal gibt das Ende der Garzeit und das automatische Ausschalten des Backofens an.

• Regulieren Sie den Ofen durch Drehen des Auswahl-Bedienknopfes auf Drücken Sie anschließend die Drucktaste 4, um das akustische Signal abzustellen.

• Drücken Sie die Drucktaste 2, um die verbleibende Garzeit zu überprüfen oder zu verändern.

• Drücken Sie die Drucktaste 3, um die verbleibende Garzeit anzuzeigen.

-0:00

zu aktivieren.

12:00

und

AUTO

“0”

Einstellung der Garzeit und des Garzeitendes

Drücken Sie die Drucktaste 2, um die Ziffernanzeige Drücken Sie die Drucktasten 5 oder 6, um die gewünschte Garzeit einzustellen. Nach dem Loslassen der Drucktasten leuchten die aktuelle Tageszeit und die

Anzeigen

• Drücken Sie die Drucktaste 3 und anschließend die Drucktasten 5 oder 6, um die gewünschte Garzeit einzustellen. Das Symbol erlischt und leuchtet

wieder auf, wenn der Ofen zu Beginn der zuvor eingestellten Garzeit in die Funktion Automatik übergeht.

• Regulieren Sie den Ofen durch Drehen des Thermostat-Bedienknopfes auf die gewünschte Temperatur und wählen Sie die gewünschte Funktion durch Drehen des Auswahl-Bedienknopfes. Das akustische Signal gibt das Ende der Garzeit und das automatische Ausschalten des Backofens an.

• Regulieren Sie den Ofen durch Drehen des Auswahl-Bedienknopfes auf Drücken Sie anschließend die Drucktaste 4, um das akustische Signal abzustellen.

Einstellen der Uhrzeit:

Drücken Sie die Taste Handbetrieb: Der Punkt in der Mitte des Displays beginnt zu blinken. Jetzt können Sie die Uhrzeit mit den Tasten

+ einige Sekunden lang auf.

AUTO

-0:00

zu aktivieren.

“+”

und

einstellen.

“-”

“0”

Ändern der Lautstärke des Alarms:

Nachdem das Gerät auf Handbetrieb geschaltet und die Uhrzeit mit den Tasten wurde, erlischt das Blinken des Punktes in der Mitte des Displays: Jetzt können Sie durch Drücken der Ta st e

Halten Sie die Taste der Alarmton leiser. Der Zyklus besteht aus den Stufen Laut . Mittel . Leise.

die Lautstärke ändern.

“-”

gedrückt, um die Lautstärke zu überprüfen: Mit jedem Drücken der Taste wird

“-”

“+”

und

eingestellt

“-”
