Page 1

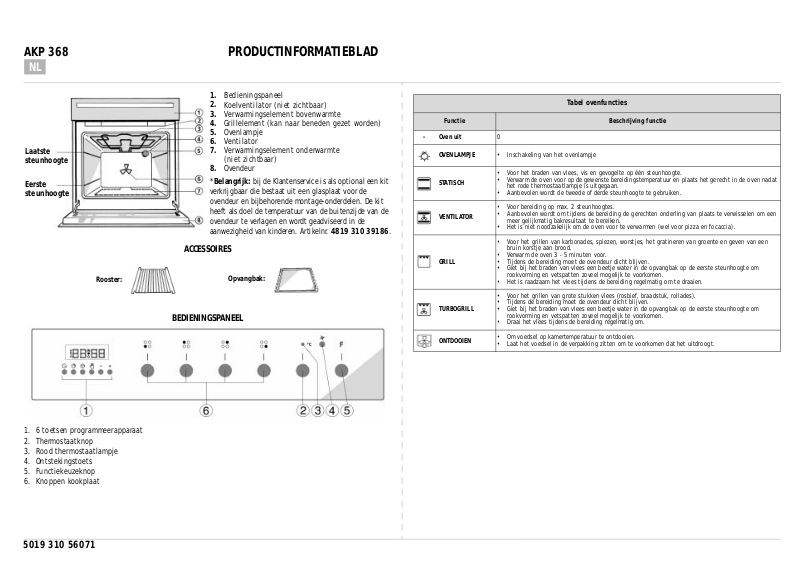

AKP 368

Laatste steunhoogte

Eerste steunhoogte

Rooster:

Bedieningspaneel

Koelventilator (niet zichtbaar)

Verwarmingselement bovenwarmte

Grillelement (kan naar beneden gezet worden)

Ovenlampje

Ventilator

Verwarmingselement onderwarmte (niet zichtbaar)

Ovendeur

Belangrijk:

* verkrijgbaar die bestaat uit een glasplaat voor de ovendeur en bijbehoren de mon tag e-ond er d elen. De kit heeft als doel de temperatuur van de buitenzijd e van d e ovendeur te verlagen en wor d t g eadviseerd in d e aanwezighei d van kinder en. Artikelnr.

ACCESSOIRES

PRODUCTINFORMATIEBLAD

bij de Klantenservice is al s optional een kit

4819 310 39186

Opvangbak:

Tabel ovenfuncties

Functie Beschrijving functie

- Oven uit

OVENLAMPJE

STATISCH

VENTILATOR

GRILL

• Inschakeling van het ovenlampje

• Voor het braden van vlees, vis en gevogelte op één steunhoogte.

• Verwarm d e oven voo r op d e ge wens te ber ei dings temper atuur en pl aats h et g er echt in d e oven n ad at het rode thermostaatlampje is uitgegaan.

• Aanbevolen wordt de tweede of de rde steunhoogte te gebruiken.

• Voor bereiding op max. 2 steunhoogtes.

• Aanbevolen wordt om tijdens de bereiding de gerechten onderling van plaats te verwisselen om een meer gelijkmatig bakresultaat te bereiken.

• Het is niet noodzakelijk om de oven voor te verwarmen (wel voor pizza en focaccia).

• Voor het grillen van karbonades, spiezen, worstjes, het gratineren van groente en geven van een bruin korstje aan brood.

• Verwarm de oven 3 - 5 minuten voor.

• Tijdens de bereiding moet de ovendeur dicht blijven.

• Giet bij het braden van vlees een beetje water in de opvangbak op de eerste steunhoogte om rookvorming en vetspatten zoveel mogelijk te voorkomen.

• Het is raadzaam het vlees tijdens de bereiding regelmatig om te draaien.

1. 6 toetsen programmeerapparaat

2. Thermostaatknop

3. Rood thermostaatlampje

4. Ontstekingstoets

5. Functiekeuzeknop

6. Knoppen kookplaat

BEDIENINGSPANEEL

TURBOGRILL

ONTDOOIEN

• Voor het grillen van grote stukken vlees (rosbief, braadstuk, rollades).

• Tijdens de bereiding moet de ovendeur dicht blijven.

• Giet bij het braden van vlees een beetje water in de opvangbak op de eerste steunhoogte om rookvorming en vetspatten zoveel mogelijk te voorkomen.

• Draai het vlees tijdens de bereiding regelmatig om.

• Om voedsel op kamertemp eratuur te ontdooie n.

• Laat het voedsel in de verpakking zitten om te voorkomen dat het uitdroogt.

5019 310 56071

Page 2

BEREIDINGSTABELLEN

GERECHT Functie Voorverwarmen

VLEES

Lams-, geiten-, schapenvlees

Kalfs-, rund-, varkensvlees

Kip,

konijn,

eend

Kalkoen (3-5 kg)

Gans

(2 kg)

(1 kg)

Goudbrasem, zeebaars, tonijn, zalm,

Hartige taart, vruchtentaart, bv. met

VIS

kabeljauw

VIS

(<1 kg - moten)

Zwaardvis, tonijn

GROENTE

Paprika's, tomaten, gebakken

aardappelen

GEBAK, TAART ETC.

Luchtig gebak

Taart met

kaasvulling

Korstgebak, vlaaien

Strudel, crêpes

Koekjes, cakejes, zandkoekjes

Soesjes, Zwitserse rol

ananas, perziken

Lasagne, gegratineerde aardappels,

cannelloni

Brood

Pizza

Vol-au-vent

Soufflé

Steunhoogte vanaf bodem

X 2 200 90 - 110 X 2 200 100 - 110 X 2 200 90 - 110 X 2 200 90 - 110 X 2 200 70 - 80 X 2 200 70 - 80 X 2 210 160 - 180 X 2 200 170 - 180 X 2 210 100 - 130 X 2 200 100 - 130 X 2 200 60 - 80 X 2 190 60 - 80 X 2 190 50 - 60 X 2 190 50 - 60 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2 X 2

Temperatuur

(°C)

190 190 180 40 - 50 180 40 - 50 190 60 - 90 180 60 - 90 190 40 - 50 180 40 - 50 200 50 - 60 190 50 - 60 180 20 - 30 180 30 - 40 180 35 - 45 180 35 - 45 200 50 - 60 190 45 - 55 200 40 - 50 190 40 - 50 210 30 - 40 210 30 - 40 225 15 - 20 210 20 - 30 210 20 - 30 200 30 - 40 200 40 - 50 190 50 - 60

Bereidingstijd

(min)

50 - 60 50 - 60

BEREIDINGSTABEL GRILLFUNCTIE

GERECHT Functie Voorverwarmen

Geroosterd brood X 3-4 200-225 10 - 15

Ribkarbonades X 3-4 200-225 30 - 40

Schnitzels X 3-4 200-225 30 - 40

Worstjes X 3 200-225 30 - 40 Karbonades X 3 200-225 30 - 40 Vis (moten) X 3 200-225 30 - 40

Kippenpoten X 3 200-225 40 - 50

Spiezen X 3 200-225 40 - 50

Varkenskarbonades X 3 200-225 40 - 50

1/2 kip X 3 200-225 40 - 50 1/2 kip - 3 200-225 40 - 50

Hele kip - 2-3 200-225 60 - 70

Braadstuk,

varkens-, rundvlees

Eend - 1-2 200-225 60 - 80

Lamsbout - 1-2 200-225 80 - 100

Rosbief - 2 200-225 60 - 70

Gebakken aardappels - 2-3 200-225 40 - 50

Vis, bv. goudbrasem, forel - 3 190-200 40 - 50

- 2-3 200-225 60 - 80

Steunhoogte vanaf bodem

N.B.: de bereidingstijden en -temperaturen zijn slechts indicatief.

Temperatuur

(°C)

Bereidingstijd

(min)

Page 3

Beschrijving display en toetsen

AUTO gaat branden en blijft branden om aan te geven dat de Automatische W erking gekozen is. Knippert om het einde van de bereidingstijd te bevestigen.

1. Kookwekker met keuzetoets voor geluidssignaal

2. Keuzetoets bereidingstijd

3. Keuzetoets einde bereidingstijd

4. Keuzetoets handmatige werking

5. Toets om waarden in te stellen of te wijzigen

6. Toets om waarden in te stellen of te wijzigen

Instelling van de timer en keuze voor Handmatige Bediening

Na installatie o f afwezi ghei d van stroom, knipper en bei de cijfers -0:00 en Druk tegelijkertijd op de toetsen 2 en 3 en stel de timer in met toetsen 5 en 6.

Druk op toets 4 van de selectie Handmatige werking om door te gaan met de modaliteit Handmatige werking.

gaat branden.

Wanneer het lampje van de handmatige werking brandt, betekent dit dat de Handmatige Werking aanstaat.

Wanneer het lampje v an de kookwekker brandt, betekent dit dat de kookwekker aanstaat.

AUTO

Programmering van de bereidingstijd

Druk op toets om het cijfer -0:00 weer te geven. Druk op toets 5 of 6 om de gewenste bereidingstijd in te stellen. Na het loslaten van de toetsen gaan 12:00 en

branden.

• Zet de oven aan door de thermostaatknop op de gewenste temperatuur te zetten, de oven begint onmiddellijk te werken. Het geluidssignaal geeft aan dat de bereidingstijd afgelopen is en dat de oven uitgeschakeld is.

• Zet de oven aan door de Keuzeknop op toets 4 om het geluidssignaal uit te zetten.

• Druk op toets 2 om de resterend e ber ei din gstijd te contr oleren o f te wijzi g en.

• Druk op toets 3 om de resterende bereidingstijd weer te geven.

AUTO

+ enkele seconden

“0”

te zetten, druk vervolgens op

Programmering van de bereidingstijd en het tijdstip van het einde van de bereidingstijd

Druk op toets 2 om het cijfer -0:00 weer te geven. Druk op toets 5 of 6 om de gewenste bereidingstijd in te stellen.

Gedurende enkele seconden na het loslaten van de toetsen gaan de werkelijke tijd van de dag en

• Druk op toets 3 en vervolgens op toets 5 of 6 om de gewenste berei din gstijd in te stellen. Het symbool gaat uit en verschijnt weer zodra de oven in

automatische functie aangaat bij het begin van de van te voren geprogrammeerde tijdsduur.

• Zet de oven aan door de thermostaatknop van de oven op de gewenste temperatuur te zetten en kies de gewenste functie met de Keuzeknop. Het geluidssignaal geeft aan dat de bereidingstijd afgelopen is en dat de oven uitgeschakeld is.

• Stel de oven in d oor de Ke uzeknop op

om het geluidssignaal uit te zetten.

AUTO

+ branden.

“0”

te zetten, druk vervolgens op knop

Instelling van de Kookwekker met geluidssignaal

Werkt onafhankelijk van de bereidingsfuncties van de oven Druk op toets 1 om het cijfer -0:00 weer te geven. Druk op toets 5 of 6 om de gewenste bereidingstijd weer te geven. Na het loslaten van de toetsen gaan 12:00 en enkele seconden branden.

Het geluidssignaal klinkt aan het einde van de bereidingstijd. Druk op toets 1 om het geluidssignaal uit te schakelen.
