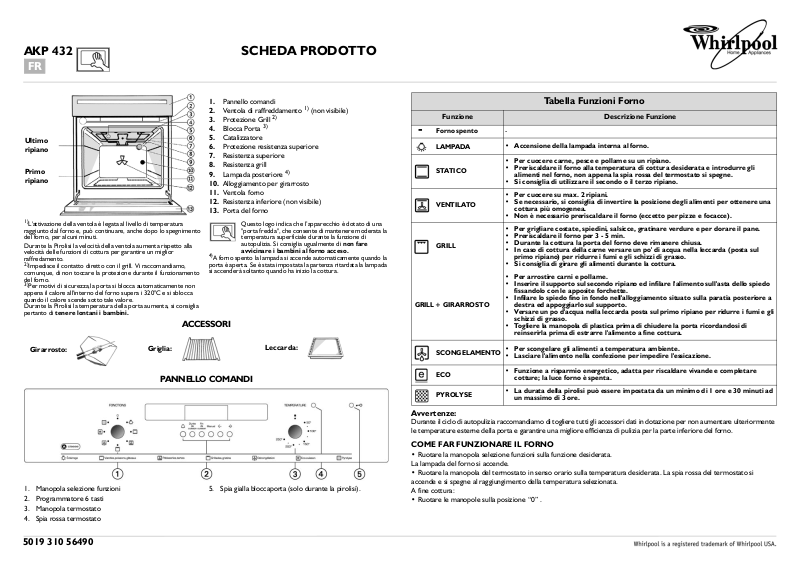

AKP 432 SCHEDA PRODOTTO

Ultimo ripiano

Primo ripiano

L'attivazione della ventola è legata al livello di temperatura raggiunto dal forno e, può continuare, anche dopo lo spegnimento del forno, per alcuni minuti.

Durante la Pirolisi la velocità della ventola aumenta rispetto alla velocità delle funzioni di cottura per garantire un miglior raffredamento.

Impedisce il contatto diretto con il grill. Vi raccomandiamo, comunque, di non toccare la protezione durante il funzionamento del forno.

Per motivi di sicurezza,la porta si blocca automaticamente non appena il calore all'interno del forno supera i 320°C e si sblocca quando il calore scende sotto tale valore. Durante la Pirolisi la temperatura della porta aumenta, si consiglia pertanto di tenere lontani i bambini.

ACCESSORI

1. Pannello comandi

2. Ventola di raffreddamento

3. Protezione Grill

4. Blocca Porta

(non visibile)

5. Catalizzatore

6. Protezione resistenza superiore

7. Resistenza superiore

8. Resistenza grill

9. Lampada posteriore

10. Alloggiamento per girarrosto

11. Ventola forno

12. Resistenza inferiore (non visibile)

13. Porta del forno

Questo logo indica che l’apparecchio è dotato di una "porta fredda", che consente di mantenere moderata la temperatura superficiale durante la funzione di autopulizia. Si consiglia ugualmente di non fare

A forno spento la lampada si accende automaticamente quando la porta è aperta. Se è stata impostata la partenza ritardata la lampada si accenderà soltanto quando ha inizio la cottura.

avvicinare i bambini al forno acceso.

Funzione Descrizione Funzione

- Forno spento

LAMPADA

STATICO

VENTILATO

GRILL

GRILL + GIRARROSTO

Tabella Funzioni Forno

• Accensione della lampada interna al forno.

• Per cuocere carne, pesce e pollame su un ripiano.

• Preriscaldare il forno alla temperatura di cottura desiderata e introdurre gli alimenti nel forno, non appena la spia rossa del termostato si spegne.

• Si consiglia di utilizzare il secondo o il terzo ripiano.

• Per cuocere su max. 2 ripiani.

• Se necessario, si consiglia di invertire la posizione degli alimenti per ottenere una cottura più omogenea.

• Non è necessario preriscaldare il forno (eccetto per pizze e focacce).

• Per grigliare costate, spiedini, salsicce, gratinare verdure e per dorare il pane.

• Preriscaldare il forno per 3 - 5 min.

• Durante la cottura la porta del forno deve rimanere chiusa.

• In caso di cottura della carne versare un po' di acqua nella leccarda (posta sul primo ripiano) per ridurre i fumi e gli schizzi di grasso.

• Si consiglia di girare gli alimenti durante la cottura.

• Per arrostire carni e pollame.

• Inserire il supporto sul secondo ripiano ed infilare l'alimento sull'asta dello spiedo fissandolo con le apposite forchette.

• Infilare lo spiedo fino in fondo nell'alloggiamento situato sulla paratia posteriore a destra ed appoggiarlo sul supporto.

• Versare un po d'acqua nella leccarda posta sul primo ripiano per ridurre i fumi e gli schizzi di grasso.

• Togliere la manopola di plastica prima di chiudere la porta ricordandosi di reinserirla prima di estrarre l'alimento a fine cottura.

Girarrosto:

1. Manopola selezione funzioni

2. Programmatore 6 tasti

3. Manopola termostato

4. Spia rossa termostato

5019 310 56490

Griglia:

PANNELLO COMANDI

5. Spia gialla bloccaporta (solo durante la pirolisi).

Leccarda:

SCONGELAMENTO

ECO

PYROLYSE

• Per scongelare gli alimenti a temperatura ambiente.

• Lasciare l'alimento nella confezione per impedire l'essicazione.

• Funzione a risparmio energetico, adatta per riscaldare vivande e completare cotture; la luce forno è spenta.

• La durata della pirolisi può essere impostata da un minimo di 1 ore e 30 minuti ad un massimo di 3 ore.

Avvertenze:

Durante il ciclo di autopulizia raccomandiamo di togliere tutti gli accessori dati in dotazione per non aumentare ulteriormente le temperature esterne della porta e garantire una migliore efficienza di pulizia per la parte inferiore del forno.

COME FAR FUNZIONARE IL FORNO

• Ruotare la manopola selezione funzioni sulla funzione desiderata. La lampada del forno si accende.

• Ruotare la manopola del termostato in senso orario sulla temperatura desiderata. La spia rossa del termostato si accende e si spegne al raggiungimento della temperatura selezionata. A fine cottura:

• Ruotare le manopole sulla posizione “0” .

Page 2

TABELLE DI COTTURA

ALIMENTI Funzione Preriscaldamento

Agnello, montone

Vitello, manzo, maiale

C A R N E

Orata, branzino, tonno, salmone,

E S C E

V E R D U R A

D O L C

P A S T

I C C E R

Torte salate, torte ripiene alla frutta,

E C

Lasagne, gratin di patate, cannelloni,

Pollo,

coniglio,

anatra

Tacchino (3-5 kg)

Oca

(2 kg)

(1 kg)

merluzzo

(<1 kg - tranci)

Pesce spada, tonno

Peperoni, pomodori

patate arrosto

Pane

Pizza

Torte a lievitazione

Torte ripiene

al formaggio

Crostata

Strudel, crèpes

Biscotti, ciambelle, frollini

Bignè, rotolo dolce

es. ananas, pesche

timballi di pasta

Vol- au- vent

Soufflé

Ripiano

dal basso

X 2 200 90 - 110

X 2 200 80 - 90

X 2 210 170 - 180

X 2 210 100 - 130

X 2 190 50 - 60

X 2-3 190 50 - 60

X 2 180 50 - 60

X 2-3 190 50 - 60

X 2

X 2-3

X 2

X 2-3

X 2

X 1-3

X 2

X 2-3

X 2

X 2-3

X 2

X 2-3

X 2

X 2-3

X 2

X 2-3

X 2

X 2-3

X 2

X 2-3

X 2

X 2-3

X 2

X 2-3

X 2

Te m p e r a t u r a

(°C)

200

190

210 30 - 40

225 15 - 20

210 20 - 30

170 40 - 50

190 80 - 90

180 70 - 80

180 50 - 60

180 45 - 55

200 50 - 60

190 50 - 60

160 30 - 40

150 30 - 40

190 20 - 30

180 20 - 30

190 50 - 60

180 50 - 60

200 50 - 60

190 50 - 60

200 20 - 30

190 30 - 40

200 40 - 50

190 50 - 60

Te mp o d i

cottura

min

50 - 60

TABELLA DI COTTURA GRILL

ALIMENTI Funzione

Costate X 3-4 225-250 20 - 30

Cotolette Xº 3-4 225-250 20 - 30

C A R N E

P E S C E

Nota: GRILL, girare le carni a metà cottura.

Le temperature e I tempi di cottura consigliati, sono indicativi

Salsicce X 3 225-250 30 - 40

Braciole X 3 225-250 20 - 30

Cosce di pollo X 3 200-225 40 - 50

Spiedini X 3 200-225 40 - 50

Costine X 3 200-225 40 - 50

1/2 pollo X 3 200-225 40 - 50

Pesce (tra nci) X 3 200-225 30 - 40

To a s t X 3-4 225-250 5 - 10

Preriscaldamento

(5 min.)

Ripiano

dal basso

Te m p e r a t u r a

(°C)

Te m po d i

cottura

min

Page 3

SCHEDA PROGRAMMATORE

Descrizione del pannello comandi Descrizione del display

Display

Manopola 1 Contaminuti con pulsante selezione segnale acustico Manopola 2 Pulsante selezione durata di cottura Manopola 3 Pulsante selezione fine tempo di cottura Manopola 4 Pulsante selezione funzionamento manuale Manopola 5 Pulsante impostazione o modifica dati Manopola 6 Pulsante impostazione o modifica dati

AUTO si accende e resta acceso

per indicare la Modalità Automatica. Lampeggia per confermare la fine del tempo di cottura.

Quando è accesa la luce del contaminuti, significa che è in funzione il Contaminuti.

Quando è accesa la luce del funzionamento manuale significa che è in funzione la Modalità Manuale.

Selezione dell’ora di fine cottura

Impostazioni di primo utilizzo

Dopo aver collegato il forno alla rete elettrica o dopo un’interruzione della alimentazione elettrica, il display indica “-0.00” e A.

Impostazione Orologio

1. Impostare la funzione e la temperatura (vedi scheda prodotto).

2. Premere il tasto 2, il display indica “-0.00”.

3. Sul display lampeggierà “A U T O ” .

con partenza ritardata

Contaminuti

Il contaminuti può essere utilizzato solo con il forno non in uso e permette l’impostazione di un tempo massimo di 23 ore e 59 minuti. Per impostare il contaminuti:

1. Premere il tasto 1, il display indica “-0.00”.

2. Premere il tasto 5 o 6 per impostare il tempo desiderato. Per alcuni

secondi sul display lampeggierà campanella “ “.

3. Attendere 5 secondi per la conferma automatica.

4. Un segnale acustico indicherà la scadenza del tempo impostato.

Premere il tasto 1 per interrompere il segnale acustico.

Selezione della durata di cottura

1. Impostare la funzione e la temperatura (vedi scheda prodotto).

2. Premere il tasto 2, il display indica “-0.00”.

3. Sul display lampeggierà “A U T O ” .

4. Premere il tasto 5 o 6 per impostare la durata di cottura desiderata.

5. Attendere 5 secondi per la conferma automatica.

6. Premere il tasto 2 per modificare la durata di cottura

precedentemente impostata oppure il testo 3 per visualizzare l'ora di fine cottura.

7. A cottura ultimata il forno si spegne automaticamente e entra in

funzione un segnale acustico. Premendo il tasto 4, il segnale acustico viene interrotto. Riportare la manopola 1 sullo “0”, la lampada si

Premere il tasto 4 ed impostare l'orologio con i tasti 5 e 6. Attendere 5 secondi per la conferma automatica. Il programmatore passerà direttamente in modalità manuale. L'indicatore “ “ si accende.

4. Premere il tasto 5 o 6 per impostare la durata di cottura desiderata.

5. Premere il tasto 3 e successivamente il tasto 5 o 6 per selezionare l'ora

in cui si desidera che la cottura sia conclusa (il tempo massimo programmabile e di 23 ore e 59 minuti).

6. A cottura ultimata il forno si spegne automaticamente e entra in

funzione un segnale acustico. Premendo il tasto 1 il segnale acustico viene interrotto. Sul display riappare l'ora del giorno. Il formo calcolerà automaticamente l'ora di inizio cottura in base alla durata ed all'ora di fine cottura prescelte.

Per annullare qualsiasi selezione premere il tasto 4 durante le fasi di impostazione.

Selezione della funzione di autopulizia

1. Ruotare la manopola 1 sulla funzione di autopulizia, la spia rossa del

termostato si accenderà ed il programmatore si imposterà automaticamente su una durata minima di pirolisi di 1:30.

2. Premere il tasto 2 per modificare la durata della pirolisi (max. 3 ore).

3. Premere il tasto 3 per impostare l'ora in cui si desidera che la pirolisi

sia conclusa.

4. Attendere 5 secondi per la conferma automatica.

5. Per annullare ruotare la manopola sullo “0”.
