Whirlpool AKM 371/JA, AKM 371/IX, AKM 371/AR, AKM 371/JA/01, AKM 371/IX/01 PROGRAM CHART

...

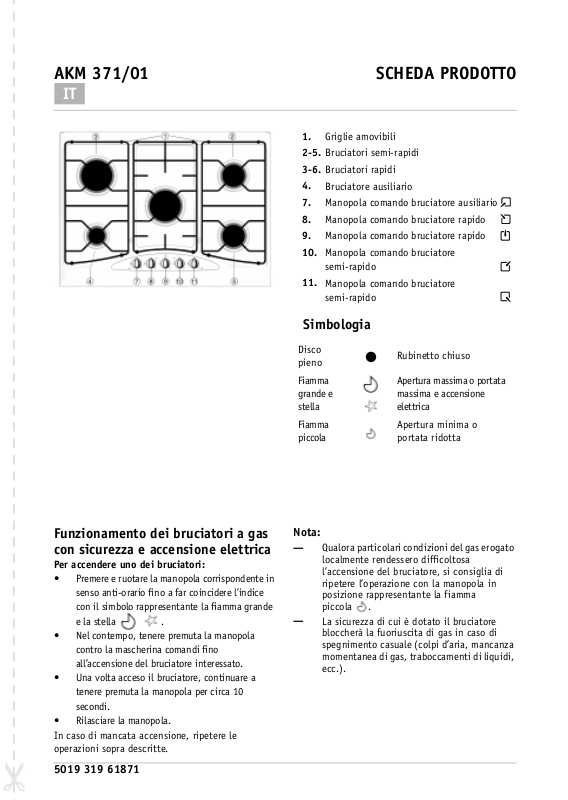

AKM 371/01 SCHEDA PRODOTTO

Griglie amovibili

2-5.

Bruciatori semi-rapidi

3-6.

Bruciatori rapidi

Bruciatore ausiliario

Manopola comando bruciatore ausiliario

Manopola comando bruciatore rapido

10.

Manopola comando bruciatore semi-rapido

11.

Manopola comando bruciatore semi-rapido

Simbologia

Funzionamento dei bruciatori a gas con sicurezza e accensione elettrica

Per accendere uno dei bruciatori:

 Premere e ruotare la manopola corrispondente in

senso anti-orario fino a far coincidere lindice con il simbolo rappresentante la fiamma grande e la stella .

 Nel contempo, tenere premuta la manopola

contro la mascherina comandi fino allaccensione del bruciatore interessato.

 Una volta acceso il bruciatore, continuare a

tenere premuta la manopola per circa 10 secondi.

 Rilasciare la manopola. In caso di mancata accensione, ripetere le

operazioni sopra descritte.

Disco pieno

Fiamma grande e stella

Fiamma piccola

Rubinetto chiuso

Apertura massima o portata massima e accensione elettrica

Apertura minima o portata ridotta

Nota:



Qualora particolari condizioni del gas erogato localmente rendessero difficoltosa laccensione del bruciatore, si consiglia di ripetere loperazione con la manopola in posizione rappresentante la fiamma piccola .



La sicurezza di cui è dotato il bruciatore bloccherà la fuoriuscita di gas in caso di spegnimento casuale (colpi daria, mancanza momentanea di gas, traboccamenti di liquidi, ecc.).

5019 319 61871

DIMENSIONI DEL PIANO E DEL PIANALE

NOTE: Se la distanza A tra i pensili della cucina è compresa tra 600 mm e 680 mm,

laltezza B deve essere di almeno 520 mm. Se la distanza A tra i pensili è maggiore della larghezza del piano di cottura, laltezza B deve essere di almeno 400 mm. Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II2H3+

Tipo di gas utilizzato

GAS NATURALE (Metano) G 20

GAS PETROLIO LIQUEFATTO

(Bombola) G 30

GAS PETROLIO LIQUEFATTO

(Bombola) G 31

Tipo di gas utilizzato

G 20 20 mbar 5 gas 10,30 981 l/h 20,6

G 30 28-30 mbar 5 gas 10,30 749 g/h 20,6

G 31 37 mbar 5 gas 10,30 735 g/h 20,6

Tipo di bruciatore

rapido semirapido ausiliario

Apparecchio modello Portata termica

Iniettore marcatura

128

94 76

85 65 50

Portata termica nominale Pcs-kW

3,00 1,65 1,00

totale nominale Pcs-kW

Consumo nominale

286 l/h 157 l/h

95 l/h

218 g/h 120 g/h

73 g/h

214 g/h 118 g/h

71 g/h

Portata termica ridotta Pcs-kW

0,60 0,35 0,30

Consumo totale nominale

Pressione del gas

min. nom. max.

17 20 25

20 28-30 35

25 37 45

Aria necessaria alla

combustione m
