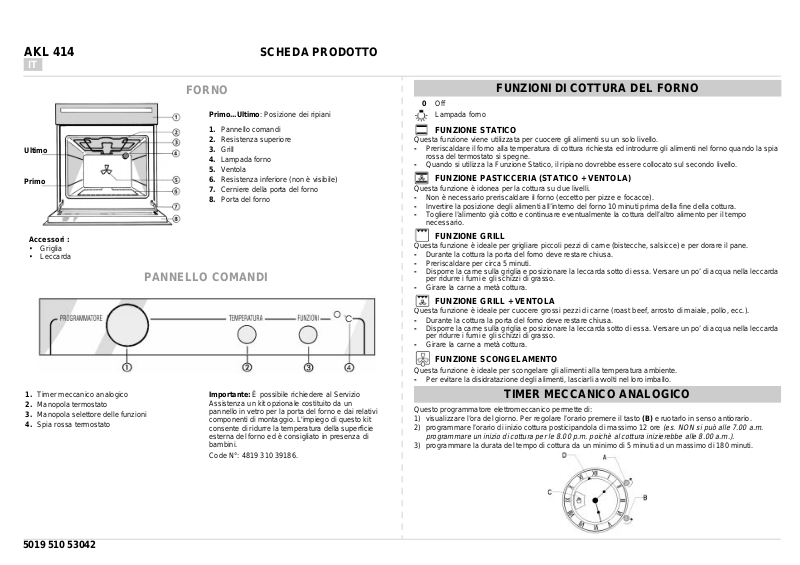

AKL 414

IT

SCHEDA PRODOTTO

Ultimo

Primo

Accessori :

• Griglia

• Leccarda

FORNO

Primo...Ultimo: Posizione dei ripiani

1. Pannello comandi

2. Resistenza superiore

3. Grill

4. Lampada forno

5. Ventola

6. Resistenza inferiore (non è visibile)

7. Cerniere della porta del forno

8. Porta del forno

PANNELLO COMANDI

FUNZIONI DI COTTURA DEL FORNO

0 Off

Lampada forno

FUNZIONE STATICO

Questa funzione viene utilizzata per cuocere gli alimenti su un solo livello.

- Preriscaldare il forno alla temperatura di cottura richiesta ed introdurre gli alimenti nel forno quando la spia
rossa del termostato si spegne.

- Quando si utilizza la Funzione Statico, il ripiano dovrebbe essere collocato sul secondo livello.

FUNZIONE PASTICCERIA (STATICO + VENTOLA)

Questa funzione è idonea per la cottura su due livelli.

- Non è necessario preriscaldare il forno (eccetto per pizze e focacce).

- Invertire la posizione degli alimenti all’interno del forno 10 minuti prima della fine della cottura.

- Togliere l’alimento già cotto e continuare eventualmente la cottura dell’altro alimento per il tempo

necessario.

FUNZIONE GRILL

Questa funzione è ideale per grigliare piccoli pezzi di carne (bistecche, salsicce) e per dorare il pane.

- Durante la cottura la porta del forno deve restare chiusa.

- Preriscaldare per circa 5 minuti.

- Disporre la carne sulla griglia e posizionare la leccarda sotto di essa. Versare un po’ di acqua nella leccarda

per ridurre i fumi e gli schizzi di grasso.

- Girare la carne a metà cottura.

FUNZIONE GRILL + VENTOLA

Questa funzione è ideale per cuocere grossi pezzi di carne (roast beef, arrosto di maiale, pollo, ecc.).

- Durante la cottura la porta del forno deve restare chiusa.

- Disporre la carne sulla griglia e posizionare la leccarda sotto di essa. Versare un po’ di acqua nella leccarda

per ridurre i fumi e gli schizzi di grasso.

- Girare la carne a metà cottura.

1. Timer meccanico analogico

2. Manopola termostato

3. Manopola selettore delle funzioni

4. Spia rossa termostato

5019 510 53042

Importante: È possibile richiedere al Servizio

Assistenza un kit opzionale costituito da un
pannello in vetro per la porta del forno e dai relativi
componenti di montaggio. L'impiego di questo kit
consente di ridurre la temperatura della superficie
esterna del forno ed è consigliato in presenza di
bambini.

Code N°: 4819 310 39186.

FUNZIONE SCONGELAMENTO

Questa funzione è ideale per scongelare gli alimenti alla temperatura ambiente.

- Per evitare la disidratazione degli alimenti, lasciarli avvolti nel loro imballo.

TIMER MECCANICO ANALOGICO

Questo programmatore elettromeccanico permette di:

1) visualizzare l’ora del giorno. Per regolare l’orario premere il tasto (B) e ruotarlo in senso antiorario.

2) programmare l’orario di inizio cottura posticipandola di massimo 12 ore

programmare un inizio di cottura per le 8.00 p.m. poichè al cottura inizierebbe alle 8.00 a.m.).

3) programmare la durata del tempo di cottura da un minimo di 5 minuti ad un massimo di 180 minuti.

(es. NON si può alle 7.00 a.m.

COME ATTIVARE IL FORNO

COTTURA MANUALE (senza l’orario di inizio e la durata del tempo di cottura)

1) Ruotare il tasto (B), in senso antiorario (senza premere), finchè viene visualizzato nella finestra (C) il
simbolo .

2) Premere il tasto (A) e ruotarlo in senso antiorario fino a quando il triangolo (D) si posiziona sull’ora
indicata dall’orologio (lancetta delle ore). In corrispondenza della corretta posizione verrà percepito

uno scatto.

3) Ruotare la manopola del selettore sul simbolo desiderato.

4) Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata.

termostato si accenderà.

5) A fine cottura, poichè in modalità manuale il forno NON si spegne automaticamente, si devono
riportare le manopole del termostato e selettore sulla posizione OFF (0 - •).

COTTURA MANUALE (con l’orario di inizio e senza la durata del tempo di cottura)

1) Operare come indicato al punto (1) del paragrafo precedente.

2) Premere il tasto (A) e ruotarlo in senso antiorario fino a posizionare il triangolo (D) sul quadrante in
corrispondenza dell’ora in cui si desidera iniziare la cottura

3) Operare come indicato nei punti (3), (4) e (5) del paragrafo precedente.

COTTURA PROGRAMMATA (con l’orario di inizio e la durata del tempo di cottura)

1) Ruotare il tasto (B), in senso antiorario (senza premere) fino a visualizzare nella finestra (C) il tempo di
durata della cottura

2) Premere il tasto (A) e ruotarlo in senso antiorario fino a posizionare il triangolo (D) sul quadrante in
corrispondenza dell’ora in cui si desidera iniziare la cottura

3) Ruotare la manopola del selettore sul simbolo desiderato.

4) Ruotare la manopola del termostato, in senso orario, sulla temperatura desiderata.

termostato si accenderà.

5) Al termine del tempo di cottura impostato verrà emesso un segnale acustico ed il forno si spegnerà
automaticamente. Per disattivare il segnale acustico ruotare il tasto (B), in senso antiorario (senza
premerlo) fino a visualizzare nella finestra il simbolo .

6) Al termine della cottura programmata se si desidera prolungare la medesima si deve operare
seguendo le istruzioni descritte sopra oppure seguire la procedura di cottura manuale.

COTTURA PROGRAMMATA (con la durata del tempo di cottura e senza l’orario di inizio)

1) Operare come indicato al punto (1) del paragrafo precedente.

2) Premere il tasto (A) e ruotarlo in senso antiorario fino a quando il triangolo (D) si posiziona sull’ora
indicata dall’orologio (lancetta delle ore). In corrispondenza della corretta posizione verrà percepito

uno scatto.

3) Operare come indicato nei punti (3), (4), (5) e (6) del paragrafo precedente.

(5 - 180 min).

La luce del forno si accenderà.

La spia rossa del

(ex. in figura: ore 11.30).

(ex. in figura: ore 11.30).

La luce del forno si accenderà.

La spia rossa del
