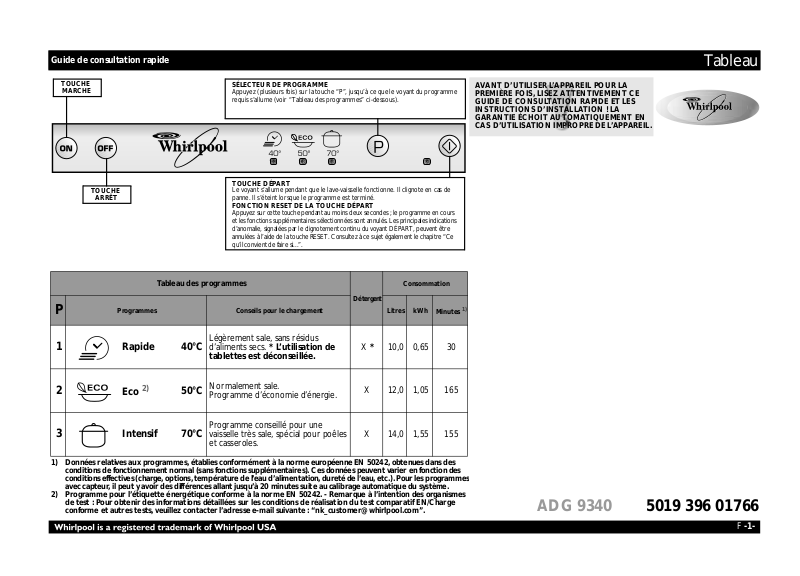

Whirlpool ADG 9340/3 Quick reference guide

Guide de consultation rapide

Tableau

TOUCHE MARCHE

SÉLECTEUR DE PROGRAMME

Appuyez (plusieurs fois) sur la touche “P”, jusqu’à ce que le voyant du programme requis s’allume (voir “Tableau des programmes” ci-dessous).

AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS, LISEZ ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES INSTRUCTIONS D’INSTALLATION ! LA GARANTIE ÉCHOIT AUTOMATIQUEMENT EN CAS D’UTILISATION IMPROPRE DE L’APPAREIL.

				TOUCHE DÉPART
	TOUCHE			Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de
	ARRÊT			panne. Il s’éteint lorsque le programme est terminé.
				FONCTION RESET DE LA TOUCHE DÉPART
				Appuyez sur cette touche pendant au moins deux secondes ; le programme en cours
				et les fonctions supplémentaires sélectionnées sont annulés. Les principales indications
				d’anomalie, signalées par le clignotement continu du voyant DÉPART, peuvent être
				annulées à l’aide de la touche RESET. Consultez à ce sujet également le chapitre “Ce
				qu’il convient de faire si...”.

		Tableau des programmes			Consommation
				Détergent
P	Programmes		Conseils pour le chargement		Litres	kWh	Minutes 1)
1	Rapide		Légèrement sale, sans résidus
		40°C d’aliments secs. * L’utilisation de		X *	10,0	0,65	30
			tablettes est déconseillée.
2	Eco 2)	50°C	Normalement sale.	X	12,0	1,05	165
			Programme d’économie d’énergie.

Programme conseillé pour une

3 Intensif 70°C vaisselle très sale, spécial pour poêles X 14,0 1,55 155 et casseroles.

1)Données relatives aux programmes, établies conformément à la norme européenne EN 50242, obtenues dans des conditions de fonctionnement normal (sans fonctions supplémentaires). Ces données peuvent varier en fonction des conditions effectives (charge, options, température de l’eau d’alimentation, dureté de l’eau, etc.). Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

2)Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des organismes de test : Pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l’adresse e-mail suivante : “[e-mail]”.

ADG 9340 5019 396 01766

F -1-

Comment régler le type de détergent : poudre/gel/tablette (si l’option est disponible)

Première utilisation

Afin de garantir des performances optimales de lavage, il est NÉCESSAIRE de régler :

le type de DÉTERGENT et le DEGRÉ DE DURETÉ DE L’EAU.

1.Sélectionnez le 3e programme (voir le Tableau des programmes - page 1)

2. Appuyez sur la	3a. Choisissez le type	3b....et sélectionnez-le sur l’appareil	4. N’oubliez pas de réapprovisionner
touche DÉPART	de détergent...	à l’aide de la touche DÉPART	en sel et en liquide de rinçage
pendant 7 secondes		(conformément au tableau ci-dessous)	quand l’indicateur le signale
			(comme indiqué ci-dessous).
		Modèles de lave-vaisselle

	Types de	modèle sans
	détergent		modèle avec affichage
		affichage
	Poudre ou gel	3h 6h 9h	pas de	ajouter sel	ajouter liquide de
	(réglage d’usine)		symbole		rinçage
	Tablettes 2 en 1			ajouter sel	liquide de
					rinçage
	Tablettes 3 en 1				liquide de
				sel
					rinçage
	Tablette tout-en-1

5.Éteignez l’appareil, puis rallumez-le pour mémoriser les réglages.

Sur les modèles non équipés de la fonction “type de détergent”, les indicateurs du niveau de sel et de liquide de rinçage sont allumés lorsque vous utilisez des tablettes.

1- réservoir à sel

2- distributeur de liquide de rinçage

3- distributeur de détergent

4- paniers

5,6,7,8- fonctions disponibles sur le bandeau de commandes

9- filtres

10bras d’aspersion

Comment régler le niveau de dureté de l’eau

* uniquement après le premier lavage ou si le degré de dureté de l’eau a été modifié

Allumez l’appareil

-Sélectionnez le 2e programme “P2” - consultez le Tableau des programmes.

-Appuyez (au moins 5 secondes) sur la touche DÉPART, jusqu’à ce que le voyant DÉPART clignote.

-Le degré de dureté de l’eau réglé s’affiche à l’écran (s’il est présent) ou la touche DÉPART clignote.

-Chaque fois que vous appuyez sur la touche DÉPART, la valeur augmente. Après avoir atteint le chiffre 7, le cycle recommence sur le chiffre 1.

-La machine doit être mise hors tension pour mémoriser le réglage choisi.

	1. Contactez votre Compagnie de distribution de l’eau pour						2. Entrez cette valeur dans		Suggestions pour l’utilisation du
	connaître le degré de dureté de l’eau.						votre machine		détergent
								Lave-vaisselle
							Lave-vaisselle	sans affichage :
	Degrés		Degrés		Degrés	Degré de	avec affichage	compter le	Gel ou poudre
						dureté de	: insérer la	nombre de	(liquide de	Tablettes
	allemands °dH		français °fH		anglais °eH
						l’eau	valeur à	clignotements	rinçage et sel)
							l’écran	du voyant
								DÉPART
	0	- 5	0	- 9	0 - 6,3	Douce	1	1x		s’il est
	6 - 10		10	- 18	7 - 12,6	Moyenne	2	2x		nécessaire de
									passer à	réapprovi-
	11	- 15	19	- 27	13,3 - 18,9	Moyenne	3	3x
									l’étape 1	sionner en sel,
	16	- 21	28	- 37	19,6 - 25,9	Semi-dure	4	4x
									(voir	passer à
	22	- 28	38	- 50	26,6 - 35	Dure	5	5x	“Contrôle	l’étape 1
	29	- 35	51	- 63	35,7 - 44,1	Très dure	6	6x	quotidien”)	(voir
										“Contrôle
	36	- 60	64 - 107		44,8 - 74,9	Extrêmement	7	7x
										quotidien”)
						dure

La dureté de l’eau est réglée en usine sur “Semi-dure” (le chiffre “4” est visualisé à l’écran ou le voyant DÉPART clignote 4 fois).

Même si vous utilisez des tablettes contenant du sel, il sera nécessaire que vous ajoutiez du sel régénérant, car le pouvoir d’adoucissement de ces détergents est insuffisant en présence d’eau particulièrement dure.

F -2-

Remplir le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce” !)

Contrôle quotidien

1	S	Indicateur optique
	L
	E
		(selon le modèle).
		Dévissez le
		bouchon.
		S
		E
		L

Remplissez le réservoir à sel d’eau lors de la première utilisation uniquement.

S

E

L

Ajoutez du sel

(n’ajoutez jamais de détergent !). min. 1,5 kg max. 2 kg

S

E

L

Indicateur optique (selon le modèle). Vissez le bouchon. Éliminez les résidus de sel présents autour du bouchon.

Le voyant du sel régénérant ne s’éteindra qu’au bout de plusieurs cycles de lavage. Si la

Indicateur du

dureté de l’eau est égale à 1 (douce), n’utilisez pas de sel régénérant.

niveau de sel (selon le modèle)

	Le voyant correspondant s’allume sur le
	bandeau de commandes quand IL EST	orange : OK.	clair : RÉAPPROVISIONNER
	NÉCESSAIRE DE RÉAPPROVISIONNER

EN SEL RÉGÉNÉRANT.

Approvisionner en liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

2	Indicateur
	optique
	Au besoin,
	ouvrez le	Versez le liquide
	couvercle B en	de rinçage
	appuyant sur le	jusqu’au repère
	bouton droit.	maxi ~150 ml

La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas, plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4). Appuyez sur la touche pour ouvrir le couvercle B. À l’aide d’une pièce de monnaie ou de tout objet similaire, faites tourner la flèche dans la position souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.

Indicateur du niveau de liquide de rinçage (selon le modèle)

	Le voyant correspondant sur le bandeau de commandes s’allume quand IL EST	foncé : OK.	clair : RÉAPPROVISIONNER
	NÉCESSAIRE DE RÉAPPROVISIONNER EN LIQUIDE DE RINÇAGE.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.

Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Approvisionner en détergent - Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant

	3	Tablette / gel / poudre
		Remplissez le
	Ouvrez le couvercle
	A en appuyant sur le	distributeur de
	bouton de gauche.	détergent juste avant
		de commencer le
		lavage.

Utilisez une seule tablette par cycle ; placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être utilisés ; cependant, pour les tablettes 2 en 1, il FAUT approvisionner en sel.

Usage quotidien

Fermez le couvercle en appuyant sur les nervuresprévues à cet effet.

F -3-
