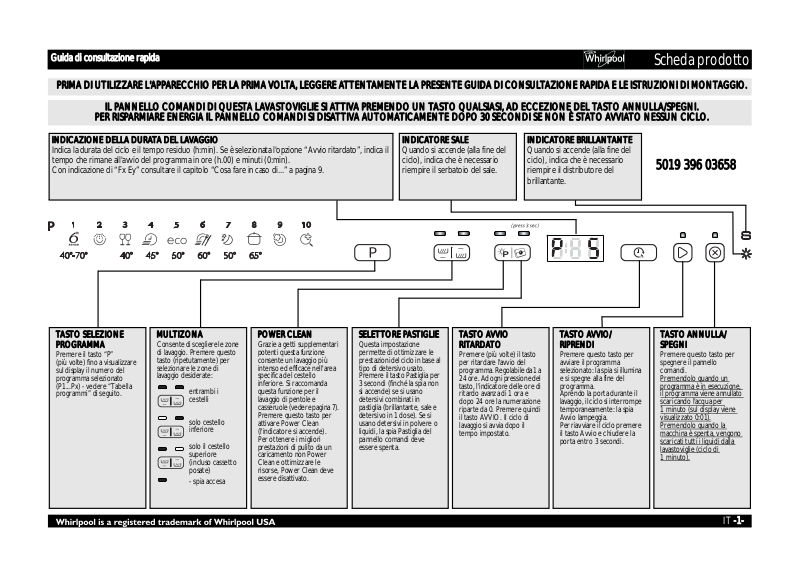

Guida di consultazione rapida |
|
Scheda prodotto |
PRIMA DI UTILIZZARE L'APPARECCHIO PER LA PRIMA VOLTA, LEGGERE ATTENTAMENTE LA PRESENTE GUIDA DI CONSULTAZIONE RAPIDA E LE ISTRUZIONI DI MONTAGGIO.
IL PANNELLO COMANDI DI QUESTA LAVASTOVIGLIE SI ATTIVA PREMENDO UN TASTO QUALSIASI, AD ECCEZIONE DEL TASTO ANNULLA/SPEGNI. PER RISPARMIARE ENERGIA IL PANNELLO COMANDI SI DISATTIVA AUTOMATICAMENTE DOPO 30 SECONDI SE NON È STATO AVVIATO NESSUN CICLO.
INDICAZIONE DELLA DURATA DEL LAVAGGIO
Indica la durata del ciclo e il tempo residuo (h:min). Se è selezionata l'opzione “Avvio ritardato”, indica il tempo che rimane all'avvio del programma in ore (h.00) e minuti (0:min).
Con indicazione di “Fx Ey” consultare il capitolo “Cosa fare in caso di...” a pagina 9.
INDICATORE SALE
Quando si accende (alla fine del ciclo), indica che è necessario riempire il serbatoio del sale.
INDICATORE BRILLANTANTE Quando si accende (alla fine del
ciclo), indica che è necessario 5019 396 03658 riempire il distributore del
brillantante.
TASTO SELEZIONE PROGRAMMA
Premere il tasto “P”
(più volte) fino a visualizzare sul display il numero del programma selezionato (P1...Px) - vedere “Tabella programmi” di seguito.
MULTIZONA
Consente di scegliere le zone di lavaggio. Premere questo tasto (ripetutamente) per selezionare le zone di lavaggio desiderate:
entrambi i cestelli
solo cestello inferiore
solo il cestello superiore (incluso cassetto posate)
- spia accesa
POWER CLEAN
Grazie a getti supplementari potenti questa funzione consente un lavaggio più intenso ed efficace nell'area specifica del cestello inferiore. Si raccomanda questa funzione per il lavaggio di pentole e casseruole (vedere pagina 7). Premere questo tasto per attivare Power Clean (l'indicatore si accende). Per ottenere i migliori prestazioni di pulito da un caricamento non Power Clean e ottimizzare le risorse, Power Clean deve essere disattivato.
SELETTORE PASTIGLIE
Questa impostazione permette di ottimizzare le prestazioni del ciclo in base al tipo di detersivo usato. Premere il tasto Pastiglia per 3 secondi (finché la spia non si accende) se si usano detersivi combinati in pastiglia (brillantante, sale e detersivo in 1 dose). Se si usano detersivi in polvere o liquidi, la spia Pastiglia del pannello comandi deve essere spenta.
TASTO AVVIO
RITARDATO
Premere (più volte) il tasto per ritardare l'avvio del programma. Regolabile da 1 a 24 ore. Ad ogni pressione del tasto, l'indicatore delle ore di ritardo avanza di 1 ora e dopo 24 ore la numerazione riparte da 0. Premere quindi il tasto AVVIO. Il ciclo di lavaggio si avvia dopo il tempo impostato.
TASTO AVVIO/ RIPRENDI
Premere questo tasto per avviare il programma selezionato: la spia si illumina e si spegne alla fine del programma.
Aprendo la porta durante il lavaggio, il ciclo si interrompe temporaneamente: la spia Avvio lampeggia.
Per riavviare il ciclo premere il tasto Avvio e chiudere la porta entro 3 secondi.
TASTO ANNULLA/ SPEGNI
Premere questo tasto per spegnere il pannello comandi.
Premendolo quando un programma è in esecuzione, il programma viene annullato scaricando l'acqua per
1 minuto (sul display viene visualizzato 0:01). Premendolo quando la macchina è spenta, vengono scaricati tutti i liquidi dalla lavastoviglie (ciclo di
1 minuto).
IT -1-
Guida di consultazione rapida |
Scheda prodotto |
P1
P2
P3
P4
P5
P6
P7
P8
P9
P10
|
Tabella programmi |
|
|
Consumo |
|
Fase di |
|||
|
|
|
|
|
|
|
|
|
|
|
|
Funzioni |
|
Detersivo |
|
|
|
|
asciuga- |
Programmi |
|
Raccomandazioni per il caricamento |
Litri |
kWh |
|
Minuti 1) |
|||
|
supplementari |
|
|
tura |
|||||
|
|
|
Usare con stoviglie mediamente sporche e con residui secchi. Rileva il |
|
|
|
|
|
|
6th Sense |
|
Avvio ritardato |
livello di sporco delle stoviglie e seleziona di conseguenza il programma |
|
|
|
|
|
|
40-70°C |
adeguato. Quando il sensore rileva il livello di sporco, un'animazione |
X |
7-14 |
1,00-1,65 |
|
80-165 |
Completa |
||
Power Clean |
Multizona |
appare nel display e la durata del ciclo viene aggiornata. Con questo |
|
||||||
|
Power Clean |
|
|
|
|
|
|
||
|
|
|
programma l'opzione Power Clean viene selezionata automaticamente. |
|
|
|
|
|
|
|
|
|
Per disattivare, premere il tasto Power Clean sul pannello comandi. |
|
|
|
|
|
|
Prelavaggio |
A freddo |
Avvio ritardato |
Stoviglie da lavare successivamente. |
— |
4,0 |
0,03 |
|
14 |
NO |
Multizona |
|
||||||||
|
|
|
|
|
|
|
|
|
|
Fragile |
40°C |
Avvio ritardato |
Stoviglie poco sporche, ad esempio bicchieri e tazze. |
X |
10,0 |
0,85 |
|
100 |
Leggera |
Multizona |
|
||||||||
|
|
|
|
|
|
|
|
|
|
Rapido |
45°C |
Avvio ritardato |
Stoviglie poco sporche, senza residui secchi. |
X |
11,0 |
0,80 |
|
30 |
NO |
Multizona |
|
||||||||
|
|
|
|
|
|
|
|
|
|
Eco 2) |
50°C |
Avvio ritardato |
|
|
|
|
|
|
|
Multizona |
Stoviglie normalmente sporche. Programma a basso consumo. |
X |
11,5 |
0,93 |
|
240 |
Completa |
||
|
|
Power Clean |
|
|
|
|
|
|
|
Quotidiano |
60°C |
Avvio ritardato |
Stoviglie normalmente sporche. |
X |
10,0 |
1,30 |
|
80 |
Completa |
veloce |
Multizona |
|
|||||||
|
|
|
|
|
|
|
|
||
Silenzioso |
50°C |
Avvio ritardato |
Stoviglie normalmente sporche; programma delicato e silenzioso grazie |
X |
13,0 |
1,20 |
|
290 |
Leggera |
Multizona |
alla ridotta pressione del getto (39 dbA). |
|
|||||||
|
|
|
|
|
|
|
|
||
Intensivo |
65°C |
Avvio ritardato |
Programma consigliato per stoviglie molto sporche, particolarmente |
|
|
|
|
|
|
Multizona |
X |
14,0 |
1,60 |
|
145 |
Completa |
|||
indicato per padelle e tegami. |
|
||||||||
|
|
Power Clean |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vapore |
|
Avvio ritardato |
Programma che include l'azione del vapore dedicato a stoviglie molto |
|
|
|
|
|
|
|
Multizona |
sporche, padelle e pentole. L'ammollo o il prelavaggio manuale non |
X |
14,0 |
1,70 |
|
180 |
Completa |
|
|
|
Power Clean |
sono più necessari. |
|
|
|
|
|
|
Igienizzante 3) |
|
Avvio ritardato |
Sporco normale o molto sporco, con azione antibatterica |
|
|
|
|
|
|
|
Multizona |
supplementare. L'interruzione del programma (ad esempio a causa |
X |
13,0 |
1,50 |
|
118 |
Completa |
|
|
|
Power Clean |
dell'apertura della porta) può compromettere l'eliminazione dei germi. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)Dati dei programmi ottenuti in condizioni normali (senza altre eventuali opzioni) in conformità alla norma europea EN 50242. I dati possono variare in base alle condizioni effettive. Con i programmi che utilizzano i sensori si possono riscontrare differenze fino a 20 minuti dovute al sistema di calibrazione automatica.
2)Programma di riferimento per la targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per gli istituti di prova: per informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “nk_customer@whirlpool.com”.
3)L'azione antibatterica è stata dimostrata sperimentalmente dall'istituto Pasteur di Lille (Francia), in conformità alla norma NF EN 13697 del novembre 2001.
IT -2-
Come impostare la durezza dell'acqua per assicurare sempre i migliori risultati di lavaggio |
Primo utilizzo |
10 4 1
9
3 2
5 |
6 |
7 |
8 |
1- serbatoio del sale
2- distributore del brillantante
3- distributore del detersivo
4- cestelli
5, 6, 7, 8- funzioni disponibili sul pannello 9- filtri
10bracci aspersori
Il grado di durezza dell'acqua può essere impostato solo prima del primo lavaggio o se la durezza dell'acqua è cambiata.
L’impostazione di fabbrica è sulla posizione medio-dura (livello 4).
Se si utilizza detersivo in pastiglie, già contenente sale, è comunque necessario aggiungere altro sale rigenerante, in quanto le pastiglie non addolciscono sufficientemente l'acqua.
Al primo utilizzo, il serbatoio del sale deve essere riempito indipendentemente dal grado di durezza dell'acqua (vedere la descrizione alla fase 1 “Controllo quotidiano”).
-Tenere premuti i tasti Selezione PROGRAMMA e ANNULLA/SPEGNI per almeno 3 secondi.
-L'attuale grado di durezza viene indicato sul display.
-Premere il tasto Selezione PROGRAMMA per aumentare il valore impostato. I valori vanno da 1 a 7 (quando il livello raggiunge 7, premendo il tasto Start il livello viene nuovamente riportato a 1).
-Attendere 30 secondi (il pannello comandi si spegne) o premere il tasto Avvio/Riprendi per memorizzare le impostazioni.
1. Consultare l'Ente locale erogatore dell'acqua per sapere qual è |
2. ...immettere questo |
Consigli per l'uso del detersivo |
|||||||
il grado di durezza dell'acqua... |
|
valore nella lavastoviglie |
|||||||
|
|
|
|||||||
Gradi |
Gradi |
Gradi |
Grado di durezza |
Il display mostra il valore |
Gel o polvere |
Pastiglie |
|||
tedeschi °dH |
francesi °fH |
inglesi °eH |
dell'acqua |
inserito |
(brillantante e sale) |
||||
|
|||||||||
0 |
- 5 |
0 |
- 9 |
0 - 6,3 |
Dolce |
1 |
|
|
|
|
|
|
|
|
|
|
|
||
6 - 10 |
10 |
- 18 |
7 - 12,6 |
Media |
2 |
|
|
||
|
|
|
|
|
|
|
fare riferimento |
|
|
11 |
- 15 |
19 |
- 27 |
13,3 - 18,9 |
Media |
3 |
|
||
|
|
|
|
|
|
|
alla fase 1 |
|
|
16 |
- 21 |
28 |
- 37 |
19,6 - 25,9 |
Medio-dura |
4 |
se il grado di durezza |
||
(vedere “Controllo |
|||||||||
|
|
|
|
|
|
|
dell'acqua è ELEVATO, è |
||
22 |
- 28 |
38 |
- 50 |
26,6 - 35 |
Dura |
5 |
quotidiano”) |
||
necessario aggiungere una |
|||||||||
29 |
- 35 |
51 |
- 63 |
35,7 - 44,1 |
Molto dura |
6 |
|
quantità maggiore di sale |
|
|
(fare riferimento alla fase 1, |
||||||||
|
|
|
|
|
|
|
|
||
36 |
- 50 |
64 |
- 90 |
44,8 - 62,4 |
Estremamente dura |
7 |
|
“Controllo quotidiano”) |
|
|
|
|
|
|
|
|
|
|
Riempimento del serbatoio del sale - Eliminazione del calcare (non necessario se il livello di durezza dell'acqua è impostato su “dolce”!) |
Controllo quotidiano |
||
1 |
Indicatore ottico |
|
Avvitare il tappo. |
(a seconda del |
|
Rimuovere gli |
|
modello). |
|
eventuali residui di |
|
|
Svitare il tappo. |
|
sale attorno al |
|
|
|
tappo. In alcuni |
|
|
|
serbatoi del sale |
|
|
|
l'indicatore di livello |
|
|
|
è integrato nel |
|
|
|
tappo (vedere di |
|
|
|
seguito come |
|
Solo prima del primo lavaggio riempire |
Riempire con il sale (in nessun caso aggiungere |
eseguire il |
|
d'acqua il serbatoio del sale. |
detersivo!) min. 0,8 kg / max. 1 kg |
controllo). |
Quando si aggiunge il sale rigenerante, avviare immediatamente un programma di lavaggio (il programma “Prelavaggio” non è sufficiente). Residui di soluzione salina o granelli di sale possono comportare corrosione profonda danneggiando irreparabilmente i componenti in acciaio inox. Non prestiamo alcuna garanzia in caso di reclami a tale proposito.
È possibile che la spia del sale sul pannello comandi resti accesa al termine di diversi cicli di lavaggio. Se la durezza dell'acqua rientra nella categoria (dolce), non usare il sale.
(A seconda del modello)
Indicatore del sale sul pannello comandi
La spia si illumina quando È NECESSARIO
AGGIUNGERE SALE.
Indicatore del sale sul tappo del serbatoio
verde: OK. |
chiaro: È |
NECESSARIO |
|
|
AGGIUNGERE SALE |
IT -3-
Aggiunta di brillantante (non necessario in caso si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante |
Controllo quotidiano |
2 |
Indicatore |
|
ottico |
|
|
|
|
|
|
Se necessario, |
|
|
aprire il |
|
|
coperchio B |
Aggiungere del |
|
(premere il |
brillantante |
|
tasto apposito). |
fino alla linea di |
massimo ~150 ml.
(A seconda del modello)
La quantità di brillantante può essere adattata al prodotto utilizzato. Minore è la regolazione, minore è la quantità di brillantante (regolazione di fabbrica: posizione 4).
Premere il tasto per aprire il coperchio B. Con una moneta o simili, ruotare la freccia nella posizione desiderata. Richiudere il coperchio una volta modificata la quantità di brillantante.
Controllare l'indicatore del brillantante |
Indicatore del brillantante sul pannello comandi |
per verificare il livello nel distributore. |
La spia si illumina quando È NECESSARIO |
|
AGGIUNGERE BRILLANTANTE. |
|
|
Indicatore del brillantante sul distributore
scuro: OK. |
chiaro: È NECESSARIO AGGIUNGERE |
|
BRILLANTANTE |
||
|
Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente. In questo modo si evita un'eccessiva formazione di schiuma che può causare un'anomalia dell'apparecchio.
Se sono presenti striature: regolare la dose di brillantante su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6). Le stoviglie in plastica si asciugano con maggiore difficoltà e anche una regolazione su una posizione superiore non migliora la situazione.
I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.
Aggiunta di detersivo - Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore |
|
Uso quotidiano |
||
|
|
|||
3 |
Aprire il coperchio A |
Introdurre il detersivo: pastiglie / polvere / liquido nella vaschetta più grande. |
Chiudere il coperchio premendo |
|
(premere il tasto apposito). |
Attenersi alle istruzioni del produttore del detersivo riportate sulla confezione. |
leggermente le apposite scanalature. |
||
|
|
Utilizzare una pastiglia per un ciclo, |
|
|
|
Riempire il distributore |
collocandola nel distributore del detersivo. |
|
|
|
|
Possono essere utilizzati tutti i tipi di pastiglie, |
|
|
|
|
del detersivo solo prima |
|
|
|
|
di avviare il programma di |
per quelle di tipo 2 in 1 l'aggiunta di sale è |
|
|
|
lavaggio. |
obbligatoria. |
|
Alcuni tipi di pastiglie potrebbero non dissolversi del tutto durante i cicli brevi (Rapido, Fragile, Lavaggio a mano); per facilitare lo scioglimento e il lavaggio, posizionare la pastiglia sul fondo della vasca.
