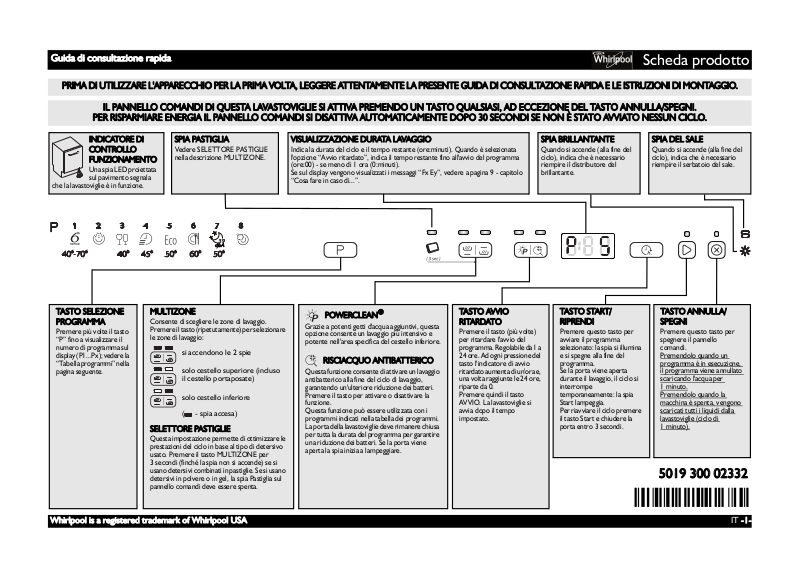

Whirlpool ADG 7500 TABELLA PROGRAMMI User Manual
PRIMA DI UTILIZZARE L'APPARECCHIO PER LA PRIMA VOLTA, LEGGERE ATTENTAMENTE LA PRESENTE GUIDA DI CONSULTAZIONE RAPIDA E LE ISTRUZIONI DI MONTAGGIO.
5019 300 02332
IL PANNELLO COMANDI DI QUESTA LAVASTOVIGLIE SI ATTIVA PREMENDO UN TASTO QUALSIASI, AD ECCEZIONE DEL TASTO ANNULLA/SPEGNI.
PER RISPARMIARE ENERGIA IL PANNELLO COMANDI SI DISATTIVA AUTOMATICAMENTE DOPO 30 SECONDI SE NON È STATO AVVIATO NESSUN CICLO.
SPIA BRILLANTANTE
Quando si accende (alla fine del
ciclo), indica che è necessario
riempire il distributore del
brillantante.
SPIA DEL SALE
Quando si accende (alla fine del
ciclo), indica che è necessario
riempire il serbatoio del sale.
VISUALIZZAZIONE DURATA LAVAGGIO
Indica la durata del ciclo e il tempo restante (ore:minuti). Quando è selezionata
l'opzione “Avvio ritardato”, indica il tempo restante fino all'avvio del programma
(ore:00) - se meno di 1 ora (0:minuti).
Se sul display vengono visualizzati i messaggi “Fx Ey”, vedere a pagina 9 - capitolo
“Cosa fare in caso di...”.
TASTO SELEZIONE
PROGRAMMA
Premere più volte il tasto
“P” fino a visualizzare il
numero di prog ramma sul
display (P1...Px); vedere la
“Tabella programmi” nella
pagina seguente.
MULTIZONE
Consente di scegliere le zone di lavaggio.
Premere il tasto (ripetutamente) per selezionare
le zone di lavaggio:
SELETTORE PASTIGLIE
Questa impostazione permette di ottimizzare le
prestazioni del ciclo in base al tipo di detersivo
usato. Premere il tasto MULTIZONE per
3 secondi (finché la spia non si accende) se si
usano detersivi combinati in pastiglie. Se si usano
detersivi in polvere o in gel, la spia Pastiglia sul
pannello comandi deve essere spenta.
si accendono le 2 spie
solo cestello superiore (incluso
il cestello portaposate)
solo cestello inferiore
( - spia accesa)
TASTO AVVIO
RITARDATO
Premere il tasto (più volte)
per ritardare l'avvio del
programma. Regolabile da 1 a
24 ore. Ad ogni pressione del
tasto l'indicatore di avvio
ritardato aumenta di un'ora e,
una volta raggiunte le 24 ore,
riparte da 0.
Premere quindi il tasto
AVVIO. La lavastoviglie si
avvia dopo il tempo
impostato.
POWERCLEAN
®
Grazie a potenti getti d'acqua aggiuntivi, questa
opzione consente un lavaggio più intensivo e
potente nell'area specifica del cestello inferiore.
RISCIACQUO ANTIBATTERICO
Questa funzione consente di atti vare un lavaggio
antibatterico alla fine del ciclo di lavaggio,
garantendo un'ulteriore riduzione dei batteri.
Premere il tasto per attivare o disattivare la
funzione.
Questa funzione può essere utilizzata con i
programmi indicati nella tabella dei programmi.
La porta della lavastoviglie deve rimanere chiusa
per tutta la durata del programma per garantire
una riduzione dei batteri. Se la porta viene
aperta la spia inizia a lampeggiare.
TASTO START/
RIPRENDI
Premere questo tasto per
avviare il programma
selezionato: la spia si illumina
e si spegne alla fine del
programma.
Se la porta viene aperta
durante il lavaggio, il ciclo si
interrompe
temporaneamente: la spia
Start lampeggia.
Per riavviare il ciclo premere
il tasto Start e chiudere la
porta entro 3 secondi.
TASTO ANNULLA/
SPEGNI
Premere questo tasto per
spegnere il pannello
comandi.
Premendolo quando un
programma è in esecuzione,
il programma viene annullato
scaricando l'acqua per
1minuto.
Premendolo quando la
macchina è spenta, vengono
scaricati tutti i liquidi dalla
lavastoviglie (ciclo di
1minuto).
INDICATORE DI
CONTROLLO
FUNZIONAMENTO
Una spia LED proiettata
sul pavimento segnala
che la lavastoviglie è in funzione.
SPIA PASTIGLIA
Vedere SELETTORE PASTIGLIE
nella descrizione MULTIZONE.
Guida di consultazione rapida
Scheda prodotto
Whirlpool is a registered trademark of Whirlpool USA
IT -1-
1) Dati dei programmi ottenuti in condizioni normali e con opzioni predefinite attive. I dati possono variare in base alle condizioni ambientali e alle opzioni utilizzate. Con i programmi che utilizzano i sensori si possono riscontrare differenze
fino a 20 minuti dovute al sistema di calibrazione automatica.
2) Programma di riferimento per la targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per gli istituti di prova: per informazioni dettagliate sulle condizioni della prova comparativa secondo la norma EN e di altre
prove, rivolgersi al seguente indirizzo: “contact@whirlpool.com”.
Consumo energetico in: Modalità ON (non in funzione): 1,08 W / Modalità OFF: 0,40 W.
Tabella programmi
Detersivo
Consumo
Fase di
asciugatura
Programmi
Opzioni
disponibili
Raccomandazioni per il caricamento Litri kWh
Minuti
1)
P1
6th Sense
®
PowerClean
®
40-70°C
Avvio ritardato
Multizone
PowerCl ean
®
Risciacquo
antibatterico
Usare con stoviglie mediamente sporche e con residui secchi.
Rileva il livello di sporco delle stoviglie e seleziona il programma
adeguato. Mentre il sensore identifica il livello di sporco, sul
display viene visualizzata un'animazione e la durata del ciclo viene
aggiornata. Con questo programma l'opzione PowerClean
®
viene attivata automaticamente. Per disattivare, premere il tasto
PowerCl ean
®
sul pannello comandi.
X 7,5-13 0,95-1,45 85-175 Completa
P2
Prelavaggio A freddo
Avvio ritardato
Multizone
Stoviglie da lavare successivamente. — 4,0 0,01 14-16 NO
P3
Fragile 40°C
Avvio ritardato
Multizone
Stoviglie poco sporche, ad esempio bicchieri e tazze. X 10,5 0,85 105-114 Leggera
P4
Rapido 45°C
Avvio ritardato
Multizone
Stoviglie poco sporche, senza residui secchi. X 11,0 0,85 30-50 NO
P5
Eco
2)
50°C
Avvio ritardato
Multizone
PowerCl ean
®
Risciacquo
antibatterico
Stoviglie normalmente sporche.
Programma standard, è il più efficiente in termini di consumo
combinato di acqua ed elettricità.
X 9,0 0,92 240 Completa
P6
Quotidiano 60°C
Avvio ritardato
Multizone
Risciacquo
antibatterico
Stoviglie normalmente sporche. X 11,0 1,30 80-95 Completa
P7
Silenzioso 50°C
Avvio ritardato
Multizone
Stoviglie normalmente sporche, programma delicato e silenzioso
grazie alla ridotta pressione del getto.
X 14,0 1,20 290-299 Leggera
P8
Vap ore
Avvio ritardato
Multizone
PowerCl ean
®
Risciacquo
antibatterico
Programma con azione vapore adatto per stoviglie, pentole e
padelle molto sporche. L'ammollo o il pretrattamento manuale
non sono più necessari.
X 14,5 1,75 180-190 Completa
Guida di consultazione rapida
Scheda prodotto
IT -2-
1
4
10
9
23
5
7
86
1- serbatoio del sale
2- distributore del brillantante
3- distributore del detersivo
4- cestelli
5,6,7,8- funzioni disponibili sul pannello
9- filtri
10- bracci aspersori
Il grado di durezza dell'acqua può
essere impostato prima del primo
lavaggio o se la durezza dell'acqua è
cambiata.
1
Indicatore ottico
(a seconda del
modello).
Svitare il tappo.
Solo prima del primo lavaggio riempire
d'acqua il serbatoio del sale.
(A seconda del modello)
È possibile che la spia del sale sul pannello
comandi resti accesa al termine di diversi cicli di
lavaggio. Se la durezza dell'acqua è impostata su
1 (dolce), non è necessario aggiungere sale e la
spia del sale rimane spenta.
Spia del sale sul pannello comandi Spia del sale sul tappo del serbatoio
La spia si illumina quando È
NECESSARIO AGGIUNGERE
SALE.
verde: OK.
chiaro: È
NECESSARIO
AGGIUNGERE SALE
Controllo quotidiano
Riempimento del serbatoio del sale - Eliminazione del calcare (non necessario se il livello di
durezza dell'acqua è impostato su “dolce 1”!)
Avvitare il tappo.
Rimuovere eventuali
residui di sale
attorno al tappo. In
alcuni serbatoi del
sale l'indicatore di
livello è integrato
nel tappo (vedere di
seguito come
eseguire il
controllo).
- Tenere premuti i tasti e per almeno 3 secondi.
- Sul display viene visualizzata l'impostazione corrente del grado di durezza dell'acqua.
- Premere il tasto per aumentare il valore impostato. Il valore è compreso in un intervallo da 1 a 7 (quando il livello
raggiunge 7, premendo il tasto di avvio un'altra volta il livello viene riportato a 1).
- Attendere 30 secondi (il pannello comandi si spegne) o premere il tasto per salvare l'impostazione.
1. Consultare l'Ente locale erogatore dell'acqua per sapere qual è il grado di
durezza dell'acqua...
2. ...immettere questo
valore nella lavastoviglie
Sale richiesto
Gradi tedeschi
°dH
Gradi francesi °fH Gradi inglesi °eH
Grado di durezza
dell'acqua
Valore inserito visualizzato
sul display
0 - 5 0 - 9 0 - 6,3 Dolce 1 NO
6 - 10 10 - 18 7 - 12,6 Media 2
SÌ
11 - 15 19 - 27 13.3 - 18,9 Media 3
16 - 21 28 - 37 19,6 - 25,9 Medio-dura 4
22 - 28 38 - 50 26,6 - 35 Dura 5
29 - 35 51 - 63 35,7 - 44,1 Molto dura 6
36 - 50 64 - 90 44,8 - 62,4 Estremamente dura 7
Riempire con sale
(in nessun caso
aggiungere detersivo!) min. 0,8 kg / max 1 kg
L’i mp os ta zi on e d i f ab br ic a è
sulla posizione medio-dura
(livello 4).
Detersivi
Quando si usano detersivi in
polvere o gel, aggiungere sale
e impostare il grado di
durezza dell'acqua in base a
quanto indicato nella tabella a
destra.
Inoltre, se si usano detersivi in
pastiglie, già contenenti sale, è
comunque necessario
aggiungere sale rigenerante.
Quando si aggiunge il sale, avviare immediatamente un programma di lavaggio (solo il programma “Pre-wash” non è sufficiente).
Residui di soluzione salina o granelli di sale possono comportare corrosione profonda danneggiando irreparabilmente i componenti in acciaio inox.
Non prestiamo alcuna garanzia in caso di reclami a tale proposito.
Come impostare la durezza dell'acqua per assicurare sempre i migliori risultati di lavaggio
Primo utilizzo
Prima del primo utilizzo, far funzionare l'apparecchio con detergente e senza carico.
IT -3-
3
Uso quotidiano
Aggiunta di detersivo - Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore
Aprire il coperchio A
(premere il tasto apposito).
Riempire il distributore
del detersivo solo prima
di avviare il programma di
lavaggio.
Chiudere il coperchio premendo
leggermente le apposite scanalature.
Se necessario,
aprire il
coperchio B
(premere il
tasto apposito).
Aggiungere del
brillantante
fino
alla linea di
massimo
~150 ml
La quantità di brillantante può
essere adattata al prodotto
utilizzato. Minore è la
regolazione, minore è la quantità
di brillantante (regolazione di
fabbrica: posizione 4).
Premere il tasto per aprire il
coperchio B. Con una moneta o
simili, ruotare la freccia nella
posizione desiderata. Richiudere il
coperchio una volta modificata la
quantità di brillantante.
Indicatore
ottico
2
Controllare la spia del brillantante per
verificare il livello nel distributore.
(A seconda del modello)
Spia del brillantante sul pannello comandi Spia del brillantante sul distributore
La spia si illumina quando È NECESSARIO
AGGIUNGERE BRILLANTANTE.
scuro: OK.
chiaro: È NECESSARIO
AGGIUNGERE SALE.
Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente. In questo modo si evita un'eccessiva formazione di schiuma
che può causare un'anomalia dell'apparecchio.
Se sono presenti striature: regolare la dose di brillantante su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6).
Le stoviglie in plastica si asciugano con maggiore difficoltà e anche una regolazione su una posizione superiore non migliora la situazione.
I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente
detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.
Utilizzare una pastiglia per un ciclo,
collocandola nel distributore del detersivo.
Alcuni tipi di pastiglie potrebbero non
dissolversi del tutto durante i cicli brevi
(Fragile, Rapido, Lavaggio a mano); per
facilitare lo scioglimento e il lavaggio,
posizionare la pastiglia sul fondo della vasca.
Introdurre il detersivo:
pastiglie / polvere / liquido
nella vaschetta più grande.
Attenersi alle istruzioni del produttore del detersivo riportate sulla confezione.
Aggiunta di brillantante (non necessario in caso si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante
Controllo quotidiano
IT -4-
Loading...
