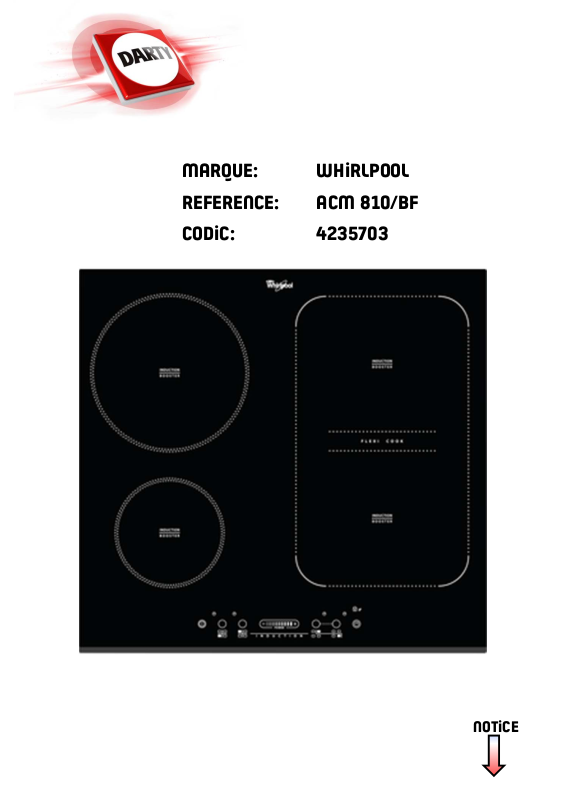

WHIRLPOOL ACM810BF User Manual

MARQUE: WHIRLPOOL

REFERENCE: ACM 810/BF

CODIC: 4235703

NOTICE

FRANÇAISInstallationPage2Mode d’emploi Page

CONSIGNES DE SÉCURITÉ IMPORTANTES

VOTRE SÉCURITÉ ET CELLE DE VOTRE ENTOURAGE MÉRITENT TOUTE VOTRE ATTENTION

Le présent manuel contient des messages de sécurité importants qui figurent également sur l’appareil. Nous vous invitons à les lire soigneusement et à les respecter en toute circonstance.

Ceci est un symbole d’avertissement concernant la sécurité, il attire l’attention des utilisateurs sur les dangers auxquels eux-mêmes ou d’autres personnes peuvent être exposés. Tous les messages de sécurité sont précédés du symbole de danger et des termes suivants :

DANGER AVERTISSEMENT

Les messages de sécurité précisent le danger auquel ils se réfèrent et indiquent comment réduire le risque de lésions, de dégâts matériels et d’électrocution qui peuvent résulter d’une mauvaise utilisation de l’appareil. Veuillez observer scrupuleusement les instructions suivantes.

- Débranchez l’appareil du secteur avant l’installation.

- L’installation et l’entretien doivent être exécutés par un technicien spécialisé, conformément aux instructions du fabricant et à la réglementation locale en vigueur en matière de sécurité. Ne réparez pas et ne remplacez pas les pièces de l’appareil si ces opérations ne figurent pas dans le manuel.

- La mise à la terre de l’appareil est obligatoire.

- Le cordon d’alimentation doit être assez long pour permettre de brancher au secteur l’appareil encastré dans un meuble.

- Pour réaliser une installation conforme aux normes de sécurité en vigueur, prévoyez un interrupteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.

- N’utilisez en aucun cas de prises multiples ou de rallonges.

- Ne tirez pas sur le cordon de l’appareil.

- Une fois l’installation terminée, l’utilisateur ne doit plus pouvoir accéder aux composants électriques.

- La table de cuisson est un appareil électroménager conçu exclusivement pour la cuisson des aliments. Toute autre utilisation est considérée comme impropre (par ex. chauffer des locaux). Le fabricant décline toute responsabilité en cas d’usage impropre ou de mauvais réglage des commandes.

- L’appareil et ses parties accessibles chauffent en cours d’utilisation. Évitez de toucher les résistances. Les enfants de moins de 8 ans doivent être tenus à distance ou être surveillés en permanence.

- Les parties accessibles de la table deviennent très chaudes pendant l’utilisation. Assurez-vous que les enfants restent à l’écart et qu’ils ne jouent pas avec l’appareil.

- Pendant et après l’utilisation, veillez à ne pas toucher les résistances de l’appareil. Évitez tout contact avec des chiffons ou autre matière inflammable tant que les composants de l’appareil n’ont pas refroidi.

- Ne placez jamais de produits inflammables sur la table de cuisson ou à proximité.

- L’huile et la graisse peuvent devenir très chaudes et s’enflamment facilement. Surveillez la cuisson des aliments qui contiennent beaucoup de graisse ou d’huile.

- Cet appareil peut être utilisé par des enfants de 8 ans minimum et des personnes à capacités physiques, sensorielles ou mentales réduites, inexpérimentées ou ignorantes, sous surveillance ou après avoir reçu des instructions relatives à l’utilisation en toute sécurité de l’appareil et à condition de comprendre les risques impliqués. Ne laissez pas les enfants jouer avec l’appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

- Ne déposez aucun objet métallique comme les ustensiles de cuisine (couteaux, fourchettes, cuillères, couvercles, etc.) sur les foyers, ils risqueraient de surchauffer.

- Il est obligatoire d’installer une cloison de séparation (non fournie) sous l’appareil.

- En cas de fissuration de la surface, mettez l’appareil hors tension pour éviter tout risque de choc électrique.

Situation dangereuse pouvant entraîner des lésions graves.

FR21

- Cet appareil n’a pas été conçu pour être mis en marche par un minuteur externe ou un système de commande à distance.

- Une cuisson non surveillée sur la plaque de cuisson avec de l’huile ou de la graisse peut s’avérer dangereuse et risque de résulter en un incendie. NE TENTEZ JAMAIS d’éteindre un incendie avec de l’eau, mais mettez l’appareil hors tension puis étouffez la flamme (par exemple avec un couvercle ou une couverture antifeu). Risque d’incendie : ne stockez rien sur les surfaces de cuisson.

- N’utilisez pas de nettoyeur vapeur.

- Les objets métalliques, tels que les couteaux, fourchettes, cuillères et couvercles, ne doivent pas être placés sur la surface de la table de cuisson, car ils peuvent devenir brûlants.

- Après utilisation, mettez la résistance de la plaque de cuisson hors tension à l’aide de son dispositif de commande ; ne vous fiez pas au détecteur de casserole.

FR22

CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT

NONOK

28 cm

17 cm min. 28 cm max.

21 cm

15 cm min. 21 cm max.

18 cm

14,5 cm

12 cm min. 18 cm max.

10 cm min. 14,5 cm max

12 cm

Flexi cook

39 cm

23 cm

Max. Min.

Élimination des emballages

Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole ( ). Ne les jetez pas dans la nature et respectez les réglementations locales en vigueur en matière d’élimination des déchets.

Mise au rebut de l’appareil

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE). En mettant correctement cet appareil au rebut, l’utilisateur contribue à prévenir les nuisances pour l’environnement et la santé.

Le symbole sur l’appareil et sur la documentation qui l’accompagne indique qu’il ne peut en aucun cas être traité comme un déchet ménager et qu’il doit être remis

à un centre de collecte agréé pour le recyclage des équipements électriques et électroniques.

Conseils pour économiser l’énergie

Pour obtenir les meilleurs résultats, nous vous conseillons en outre :

• d’utiliser des ustensiles de cuisson et des casseroles d’un diamètre identique à celui du foyer ;

• d’utiliser exclusivement des ustensiles de cuisson à fond plat ;

• dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson ;

• d’utiliser un autocuiseur pour économiser encore plus d’énergie et de temps ;

• de placer la casserole au centre du foyer dessiné sur la table de cuisson.

DÉCLARATION DE CONFORMITÉ

- Cet ap pareil destiné au contact alimentaire est conforme au règlement ( ) n°1935/2004. Il été conçu, réalisé et mis sur le marché conformément aux normes de sécurité de la directive “Basse Tension“ 2006/95/CE (qui remplace la 73/2 3/CEE et ses modifications), ainsi qu’aux dispositions de la directive CEM 2004/108/CE.

AVANT D’UTILISER L’APPAREIL

Si la taille des casseroles ne convient pas, les foyers ne s’allument pas. Utilisez exclusivement des casseroles compatibles induction, portant le symbole correspondant (voir la figure ci-contre). Avant d’allumer la table de cuisson, posez la casserole sur le foyer désiré.

ANCIENS RÉCIPIENTS

Vérifiez avec un aimant que le récipient est bien adapté à la table de cuisson à induction : n’utilisez pas de casseroles contenant du fer.

- N’utilisez pas les casseroles ayant un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients.

- Ne posez jamais les casseroles ou les poêles chaudes sur le bandeau de commande de la table de cuisson. Vous risqueriez de l’endommager.

DIAMÈTRE CONSEILLÉ POUR LE FOND DES CASSEROLES

FR23

INSTALLATION

min. 5 mm

min. 20 mm

min. 5 mm

400 V 3N ~ 230 V ~

230-240 V ~ (Australie uniquement)

230 V ~ (GB uniquement)

400 V 2N ~

230 V 3 ~

(Belgique uniquement)

400 V 2N ~

(Hollande uniquement)

230 V

Après avoir déballé l’appareil, vérifiez qu’il n’a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le Service Après-Vente. Concernant les dimensions de l’encastrement et les consignes d’installation, référez-vous aux images de la page 2.

PRÉPARATION DU MEUBLE POUR UNE INSTALLATION ENCASTRÉE

AVERTISSEMENT

• Respec tez les cotes indiquées sur la figure pour la distance entre le fond de la table de cuisson et la cloison de séparation.

• Pour un bon fonctionnement de la table de cuisson, veillez à ne pas obstruer l’espace minimum entre le plan de travail et la surface supérieure du meuble (min. 5 mm).

• Si vous installez un four sous la table de cuisson, vérifiez qu’il est équipé d’un système de refroidissement.

• N’installez pas la table de cuisson au-dessus d’un lave-vaisselle ou d’un lave-linge pour pas exposer les circuits électroniques à la vapeur ou à l’humidité qui risqueraient de les détériorer.

• Si vous souhaitez réaliser une installation bord à bord, appelez le service après-vente et demandez le montage du kit vis 4801 211 00112.

• Pour enlever la table de cuisson, utilisez un tournevis (non livré en série) et intervenez sur les ressorts du pourtour inférieur de l’appareil.

- Installez une cloison de séparation sous la table de cuisson.

- La partie inférieure de l’appareil ne doit pas être accessible après l’installation.

- S i la table de cuisson est installée au-dessus d’un four, il est inutile d’utiliser la cloison de séparation.

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

AVERTISSEMENT

- Le fabricant décline toute responsabilité concernant les dommages aux personnes, aux animaux et aux biens qui pourraient résulter du non-respe ct des consignes données dans ce chapitre.

- Le cordon d’alimentation doit être suffisamment long pour permettre de sortir la table de cuisson du plan de travail.

- Vérifiez que la tension indiquée sur la plaque signalétique apposée sur le fond de l’appareil correspond à la tension d’alimentation de votre habitation.

Connexion au bornier

Pour le branchement électrique, utilisez un câble de type H05RR-F, comme l’indique le tableau ci-dessous.

Conducteurs Nombre x section

230 V ~

230-240 V ~

230 V 3 ~

400 V 3N ~

400 V 2N ~

3 x 4 mm

4 x 1,5 mm

5 x 1,5 mm

4 x 1,5 mm

- Débranchez l’appareil.

- L’appareil doit être installé par un technicien spécialisé connaissant parfaitement les normes en vigueur en matière de sécurité et d’installation.

(Australie uniquement)

CBA

Important :

- conservez ou enlevez les pontets métalliques situés entre les vis du bornier L1-L2 et N1-N2 selon le schéma de branchement (voir figure).

- Si le cordon est livré avec l’appareil, référez-vous aux instructions de branchement jointes au cordon.

- Vérifiez le serrage des six vis du bornier après la connexion des câbles. Exemple de pontet conservé (gauche) ou enlevé (droite). Consultez le schéma de branchement pour plus de détails (les pontets peuvent se trouver entre L1-L2 et N1-N2).

FR24

Reliez le fil de terre jaune/vert à la borne qui porte le symbole .

Verrouillage du bandeau de commande

Réglage des foyers et affichages

Marche/Arrêt

Modèle Flexicook (selon l'appareil)

Accès rapide

Slider

Afficheur indicateur de puissance

Indicateur de sélection du foyer

Position du foyer

Fonction Slider

Augmentation de la puissance

Réduction de la puissance

Ce fil doit être plus long que les autres.

1. Enlevez le couvercle du bornier (A) en ôtant la vis; l’introduire dans la charnière (B) du bornier.

2. Introduisez le cordon d’alimentation dans le serre-câble et connectez les fils au bornier en suivant les indications du schéma de branchement placé à côté.

3. Fixez le cordon d’alimentation avec le serre-câble.

4. Refermez le couvercle (C) et vissez-le sur le bornier avec la vis précédemment enlevée. La table effectue un autodiagnostic de quelques secondes à chaque connexion au secteur. Si la table est déjà équipée d’un cordon d’alimentation, suivez les instructions fixées au cordon. Effectuez le branchement au secteur avec un interrupteur multipolaire ayant une distance entre les contacts d’au moins 3 mm.

MODE D’EMPLOI

Description du bandeau de commande

Bandeau de commande

Marche/arrêt de la table de cuisson

Pour allumer la table, appuyez 2 secondes sur la touche jusqu’à ce que les afficheurs des foyers s’éclairent. Pour éteindre, appuyez sur cette même touche jusqu’à l’extinction des afficheurs. Tous les foyers sont désactivés. Si la table de cuisson a déjà été utilisée, l’indicateur de chaleur résiduelle “H” reste actif jusqu’au refroidissement des foyers.

Si on ne sélectionne aucune fonction dans les 10 secondes qui suivent la mise en marche de la table de cuisson, elle se désactive automatiquement

Activation et réglage des foyers

Après avoir allumé la table de cuisson, activez un des foyers en appuyant sur la touche ronde spéciale et placez-y la casserole. La commande Slider vous permet de sélectionner la puissance et de la régler entre 0 (minimum) et 9 (maximum) ou d'activer le booster P s'il existe sur votre appareil. Pour augmenter la puissance, faites glisser votre doigt sur plusieurs fois le slid er de gauche à droite et dans l'autre sens pour la réduire. Vous pouvez aussi utiliser les touches rapides + et -.

Désactivation des foyers de cuisson

Pour éteindre le foyer de cuisson, appuyez sur la touche spéciale pendant plus de 3 secondes. Le foyer s'éteint et, s'il est encore chaud, la lettre H apparaît sur l'afficheur.

FR25

Verrouillage du bandeau de commande

Cette fonction verrouille les commandes pour éviter l'activation accidentelle de la table de cuisson. Pour verrouiller les comm andes, allumez la table de cuisson et appuyez trois secondes sur la touche Timer : un signal sonore et un in dicateur lumineux, près du symbole du cadenas, indiquent que la fonction est active. Le bandeau de commande est verrouillé, à l'exception de la fonction Arrêt . Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s'éteint et la table est à nouveau active.

L'eau, le liquide ayant débordé des casseroles et les objets posés sur la touche, sous le symbole, peuvent provoquer l'activation ou la désactivation involontaires de la fonction Sécurité Enfants.

Minuterie

La minuterie permet de programmer le temps de cuisson, au maximum 99 minutes (1 heure et 39 minute) pour tous les foyers. Sélectionnez le foyer que vous voulez utiliser avec la minuterie. Appuyez sur la minuterie : un signal sonore vous avertit que la fonction est active (voir figure). L'afficheur indique 00 et la LED s'allume. Vous pouvez réduire ou augmenter la valeur programmée sur la minuterie en maintenant la pression sur les touches + et - de la fonction slider. Quand le temps sélectionné est écoulé, un signal sonore vous avertit et le foyer s'éteint automatiquement. Pour désactiver la minuterie, maintenez la pression sur la touche Timer au moins trois secondes.

Pour programmer la minuterie d'un autre foyer répétez les points ci-dessus. L'afficheur de la minuterie correspond toujours au foyer sélectionné ou à la programmation la plus courte. Pour modifier ou désactiver la minuterie, appuyez sur le bouton du foyer correspondant.

Avis du bandeau de commande

Voyant de chaleur résiduelle

La table est équipée d’un indicateur de chaleur résiduelle pour chaque foyer. Cet indicateur signale les foyers dont la température est encore élevée.

L’afficheur indique si le foyer est encore chaud. Quand le foyer présente cette signalisation, il est possible, par exemple, de maintenir un plat au chaud ou de faire fondre du beurre.

Lorsque le foyer a refroidi, l’afficheur s’éteint.

Détection des casseroles

Si la casserole n’est pas compatible avec votre ta ble à induction, si elle est mal positionnée ou que sa taille est inadaptée, le message “casserole absente“ s’affiche (figure ci-contre). Si la casserole n’est pas détectée dans un délai de 60 secondes, la table de cuisson s’éteint.

Fonction Booster (ébullition rapide)

Cette fonction associée à certains foyers permet d’exploiter au maximum la puissance de la table de cuisson (par exemple, pour faire bouillir de l’eau rapidement). Pour activer cette fonction, appuyez sur la touche “+” jusqu’à ce que l’afficheur indique “P”. Dix minutes après l’activation de la fonction Booster, l’appareil règle automatiquement la puissance du foyer sur 9.

Flexi cook

Cette fonction permet d’utiliser le foyer de cuisson comme deux foyers séparés ou comme un foyer simple extra-large. Elle est idéale en cas d'utilisation de casseroles ovales, rectangulaires ou de forme allongée (avec un fond de 38x23 cm maximum) ou de plusieurs casseroles standard simultanément. Pour activer la fonction Flexi cook, mettez la table de cuisson sous tension, appuyez simultanément sur les deux touches de sélection des foyers, comme illustré ci-dessous : l'affichage des deux foyers visualise le niveau “5” ; les deux points à côté du numéro sont allumés, indiquant que la fonction Flexi cook est activée.

Pour modifier la puissance (de 1 à 9 maximum), appuyez sur les touches -/+ ou faites glisser votre doigt horizontal ement sur le slider. Pour désactivez la fonction Flexi cook, appuyez simultanément sur les 2 touches de sélection des foyers. Pour éteindre instantanément les deux foyers, maintenez l'une des touches de sélection des foyers enfoncée pendant 3 secondes.

Le message “casserole absente” apparaît dans la zone d'affichage du foyer pour lequel aucune casserole n'est détectée (casserole manquante,

incorrectement positionnée, non adaptée aux tables à induction). Ce message reste actif pendant 60 secondes : pendant ce délai, vous pouvez ajouter ou déplacer des casseroles dans la zone Flexi cook, selon vos préférences.

Au bout de 60 secondes, si aucune casserole n'est placée dans la zone, le système arrête de “chercher” des casseroles dans cett e zone ; le symbole reste affiché pour rappeler que la zone a été désactivée.

FR26

Pour activer à nouveau la fonction Flexi cook, appuyez sur l'une des 2 touches La fonction Flexi cook est également en mesure de détecter le déplacement d'une casserole d'un foyer à l'autre au sein de la zone Flexi cook et de régler le même niveau de puissance que sur le foyer sur lequel la casserole se trouvait au préalable (voir l'exemple sur la figure ci-après : si la casserole est déplacée du foyer avant vers le foyer

arrière, le niveau de puissance apparaît dans la zone d'affichage correspondant à la zone où la casserole est placée).

Il est également possible d'utiliser la zone Flexi cook comme deux zones de cuisson indépendantes, en utilisant la touche correspondante de la zone unique. Placez la casserole au centre de la zone unique et réglez le niveau de puissance à l'aide du clavier progressif.

Important : veillez à centrer le s casseroles sur le foyer de façon que le logo situé au centre du foyer unique soit recouvert.

En cas d'utilisation de casseroles ovales, rectangulaires ou de forme allongée, veillez à centrer ces dernières sur le foyer en recouvrant les deux logos . Exemples de placement correct et de placement incorrect de casseroles

NETTOYAGE

AVERTISSEMENT

IMPORTANT : n’utilisez pas d’éponges abrasives ou de pailles de fer. À la longue, leur utilisation pourrait rayer le verre.

• Après chaque utilisation, laissez refroidir la table de cuisson et nettoyez-la de façon à éliminer les résidus d’aliments incrustés et les taches.

• Le sucre et les aliments très sucrés abîment la table de cuisson et doivent être éliminés immédiatement.

• Le sel, le sucre et le sable peuvent rayer la surface du verre.

• Utilisez un chiffon doux, un essuie-tout ou des produits spécifiques pour le nettoyage de la table (suivez les indications du fabricant).

- N’utilisez jamais d’appareil à vapeur pour nettoyer la table de cuisson.

- Avant le nettoyage, vérifiez que les foyers sont éteints et que l’indic ateur de chaleur résiduelle (“H“) a disparu.

FR27
